SPRINTAIR SPEEDAIR. / Tažené rosiče - pneumatické /

Rozměr: px

Začít zobrazení ze stránky:

Download "SPRINTAIR SPEEDAIR. / Tažené rosiče - pneumatické /"

Stanislav Dušan Kovář
před 9 lety
Počet zobrazení:

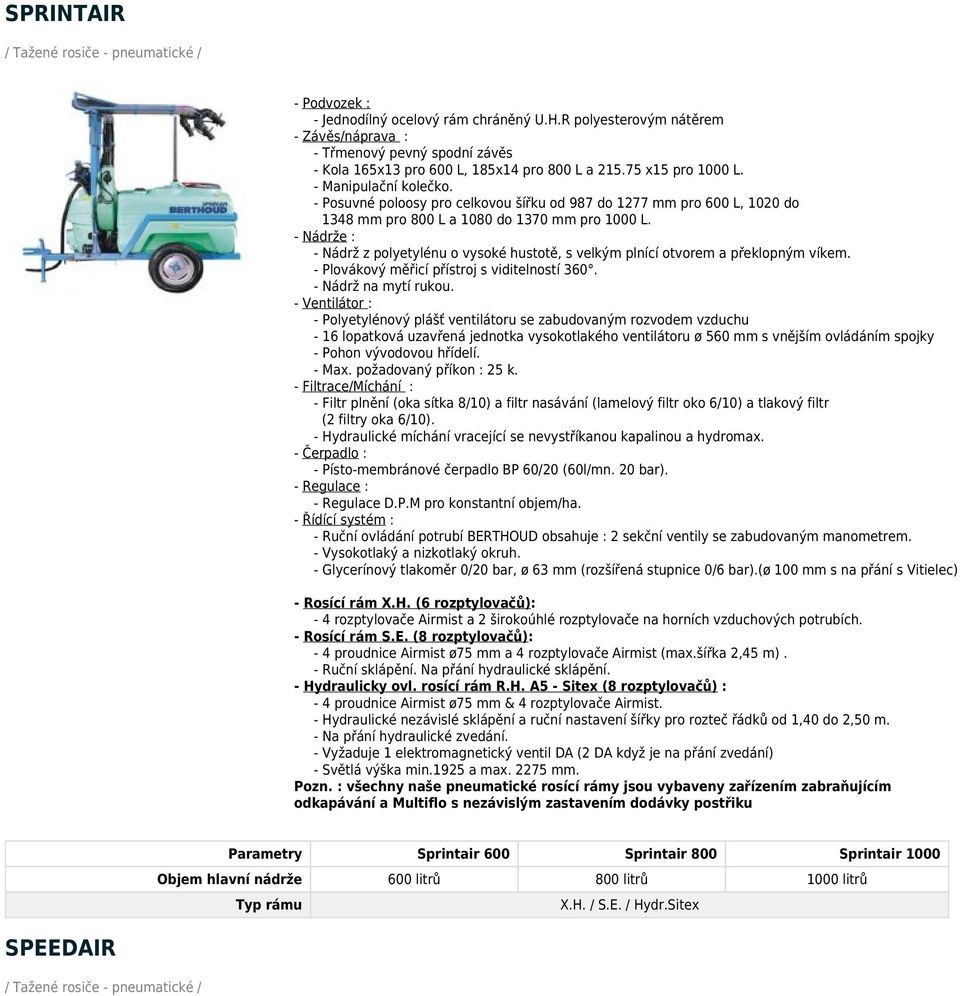

2 SPRINTAIR - Podvozek : - Jednodílný ocelový rám chráněný U.H.R polyesterovým nátěrem - Třmenový pevný spodní závěs - Kola 165x13 pro 600 L, 185x14 pro 800 L a x15 pro 1000 L. - Posuvné poloosy pro celkovou šířku od 987 do 1277 mm pro 600 L, 1020 do 1348 mm pro 800 L a 1080 do 1370 mm pro 1000 L. - Nádrž na mytí rukou lopatková uzavřená jednotka vysokotlakého ventilátoru ø 560 mm s vnějším ovládáním spojky - Pohon vývodovou hřídelí. - Max. požadovaný příkon : 25 k. - Filtr plnění (oka sítka 8/10) a filtr nasávání (lamelový filtr oko 6/10) a tlakový filtr (2 filtry oka 6/10). - Čerpadlo : - Písto-membránové čerpadlo BP 60/20 (60l/mn. 20 bar). - Regulace D.P.M pro konstantní objem/ha. - Řídící systém : - Ruční ovládání potrubí BERTHOUD obsahuje : 2 sekční ventily se zabudovaným manometrem. - Glycerínový tlakoměr 0/20 bar, ø 63 mm (rozšířená stupnice 0/6 bar).(ø 100 mm s na přání s Vitielec) - Rosící rám X.H. (6 rozptylovačů): - 4 rozptylovače Airmist a 2 širokoúhlé rozptylovače na horních vzduchových potrubích. - Rosící rám S.E. (8 rozptylovačů): - 4 proudnice Airmist ø75 mm a 4 rozptylovače Airmist (max.šířka 2,45 m). - Hydraulicky ovl. rosící rám R.H. A5 - Sitex (8 rozptylovačů) : - 4 proudnice Airmist ø75 mm & 4 rozptylovače Airmist. - Hydraulické nezávislé sklápění a ruční nastavení šířky pro rozteč řádků od 1,40 do 2,50 m. - Na přání hydraulické zvedání. - Vyžaduje 1 elektromagnetický ventil DA (2 DA když je na přání zvedání) - Světlá výška min.1925 a max mm. Pozn. : všechny naše pneumatické rosící rámy jsou vybaveny zařízením zabraňujícím odkapávání a Multiflo s nezávislým zastavením dodávky postřiku Parametry Sprintair 600 Sprintair 800 Sprintair 1000 Objem hlavní nádrže 600 litrů 800 litrů 1000 litrů X.H. / S.E. / Hydr.Sitex SPEEDAIR

- 16 lopatková uzavřená jednotka vysokotlakého ventilátoru ø 560 mm s vnějším ovládáním spojky - Pohon vývodovou hřídelí. - Max. požadovaný příkon : 25 k.

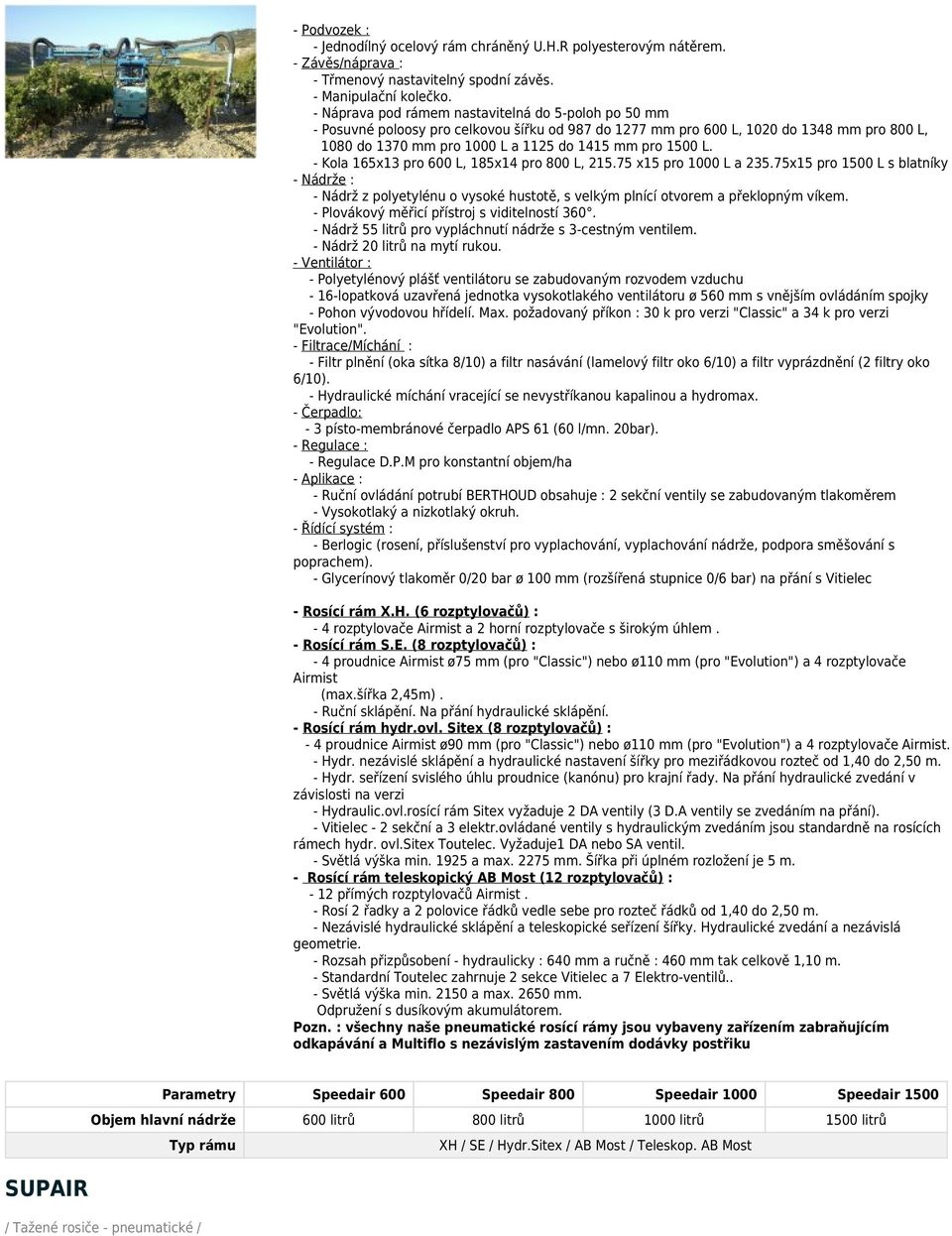

3 - Podvozek : - Jednodílný ocelový rám chráněný U.H.R polyesterovým nátěrem. - Třmenový nastavitelný spodní závěs. - Náprava pod rámem nastavitelná do 5-poloh po 50 mm - Posuvné poloosy pro celkovou šířku od 987 do 1277 mm pro 600 L, 1020 do 1348 mm pro 800 L, 1080 do 1370 mm pro 1000 L a 1125 do 1415 mm pro 1500 L. - Kola 165x13 pro 600 L, 185x14 pro 800 L, x15 pro 1000 L a x15 pro 1500 L s blatníky - Nádrž 55 litrů pro vypláchnutí nádrže s 3-cestným ventilem. - Nádrž 20 litrů na mytí rukou lopatková uzavřená jednotka vysokotlakého ventilátoru ø 560 mm s vnějším ovládáním spojky - Pohon vývodovou hřídelí. Max. požadovaný příkon : 30 k pro verzi "Classic" a 34 k pro verzi "Evolution". - Filtr plnění (oka sítka 8/10) a filtr nasávání (lamelový filtr oko 6/10) a filtr vyprázdnění (2 filtry oko 6/10). - Čerpadlo: - 3 písto-membránové čerpadlo APS 61 (60 l/mn. 20bar). - Regulace D.P.M pro konstantní objem/ha - Aplikace : - Ruční ovládání potrubí BERTHOUD obsahuje : 2 sekční ventily se zabudovaným tlakoměrem - Řídící systém : - Berlogic (rosení, příslušenství pro vyplachování, vyplachování nádrže, podpora směšování s poprachem). - Glycerínový tlakoměr 0/20 bar ø 100 mm (rozšířená stupnice 0/6 bar) na přání s Vitielec - Rosící rám X.H. (6 rozptylovačů) : - 4 rozptylovače Airmist a 2 horní rozptylovače s širokým úhlem. - Rosící rám S.E. (8 rozptylovačů) : - 4 proudnice Airmist ø75 mm (pro "Classic") nebo ø110 mm (pro "Evolution") a 4 rozptylovače Airmist (max.šířka 2,45m). - Rosící rám hydr.ovl. Sitex (8 rozptylovačů) : - 4 proudnice Airmist ø90 mm (pro "Classic") nebo ø110 mm (pro "Evolution") a 4 rozptylovače Airmist. - Hydr. nezávislé sklápění a hydraulické nastavení šířky pro meziřádkovou rozteč od 1,40 do 2,50 m. - Hydr. seřízení svislého úhlu proudnice (kanónu) pro krajní řady. Na přání hydraulické zvedání v závislosti na verzi - Hydraulic.ovl.rosící rám Sitex vyžaduje 2 DA ventily (3 D.A ventily se zvedáním na přání). - Vitielec - 2 sekční a 3 elektr.ovládané ventily s hydraulickým zvedáním jsou standardně na rosících rámech hydr. ovl.sitex Toutelec. Vyžaduje1 DA nebo SA ventil. - Světlá výška min a max mm. Šířka při úplném rozložení je 5 m. - Rosící rám teleskopický AB Most (12 rozptylovačů) : - 12 přímých rozptylovačů Airmist. - Rosí 2 řadky a 2 polovice řádků vedle sebe pro rozteč řádků od 1,40 do 2,50 m. - Nezávislé hydraulické sklápění a teleskopické seřízení šířky. Hydraulické zvedání a nezávislá geometrie. - Rozsah přizpůsobení - hydraulicky : 640 mm a ručně : 460 mm tak celkově 1,10 m. - Standardní Toutelec zahrnuje 2 sekce Vitielec a 7 Elektro-ventilů.. - Světlá výška min a max mm. Odpružení s dusíkovým akumulátorem. Pozn. : všechny naše pneumatické rosící rámy jsou vybaveny zařízením zabraňujícím odkapávání a Multiflo s nezávislým zastavením dodávky postřiku Parametry Speedair 600 Speedair 800 Speedair 1000 Speedair 1500 Objem hlavní nádrže 600 litrů 800 litrů 1000 litrů 1500 litrů XH / SE / Hydr.Sitex / AB Most / Teleskop. AB Most SUPAIR

L. - Kola 165x13 pro 600 L, 185x14 pro 800 L, 215.75 x15 pro 1000 L a 235.75x15 pro 1500 L s blatníky - Nádrž 55 litrů pro vypláchnutí nádrže s 3-cestným ventilem. - Nádrž 20 litrů na mytí rukou.

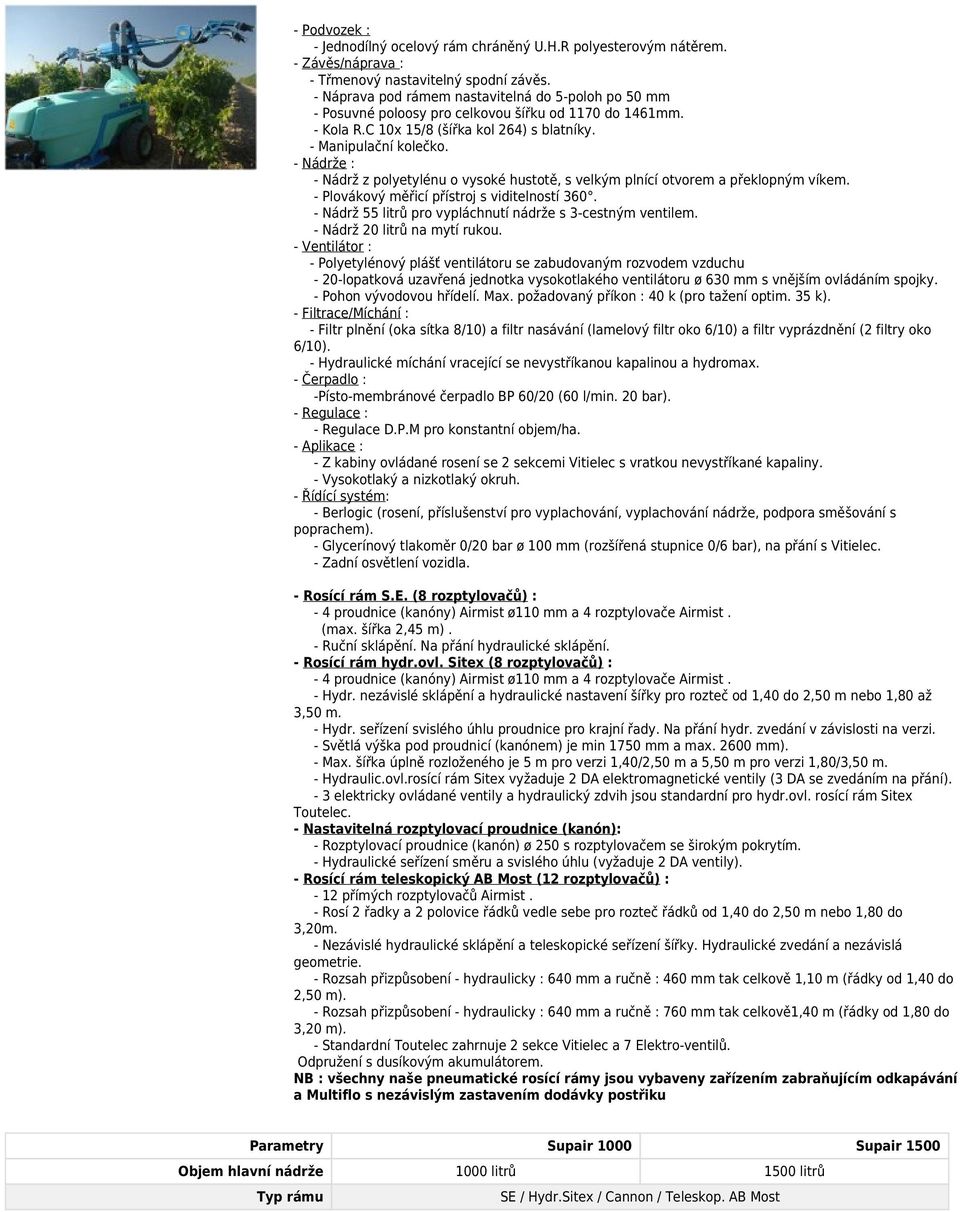

4 - Podvozek : - Jednodílný ocelový rám chráněný U.H.R polyesterovým nátěrem. - Třmenový nastavitelný spodní závěs. - Náprava pod rámem nastavitelná do 5-poloh po 50 mm - Posuvné poloosy pro celkovou šířku od 1170 do 1461mm. - Kola R.C 10x 15/8 (šířka kol 264) s blatníky. - Nádrž 55 litrů pro vypláchnutí nádrže s 3-cestným ventilem. - Nádrž 20 litrů na mytí rukou lopatková uzavřená jednotka vysokotlakého ventilátoru ø 630 mm s vnějším ovládáním spojky. - Pohon vývodovou hřídelí. Max. požadovaný příkon : 40 k (pro tažení optim. 35 k). - Filtr plnění (oka sítka 8/10) a filtr nasávání (lamelový filtr oko 6/10) a filtr vyprázdnění (2 filtry oko 6/10). - Čerpadlo : -Písto-membránové čerpadlo BP 60/20 (60 l/min. 20 bar). - Regulace D.P.M pro konstantní objem/ha. - Aplikace : - Z kabiny ovládané rosení se 2 sekcemi Vitielec s vratkou nevystříkané kapaliny. - Řídící systém: - Berlogic (rosení, příslušenství pro vyplachování, vyplachování nádrže, podpora směšování s poprachem). - Glycerínový tlakoměr 0/20 bar ø 100 mm (rozšířená stupnice 0/6 bar), na přání s Vitielec. - Zadní osvětlení vozidla. - Rosící rám S.E. (8 rozptylovačů) : - 4 proudnice (kanóny) Airmist ø110 mm a 4 rozptylovače Airmist. (max. šířka 2,45 m). - Rosící rám hydr.ovl. Sitex (8 rozptylovačů) : - 4 proudnice (kanóny) Airmist ø110 mm a 4 rozptylovače Airmist. - Hydr. nezávislé sklápění a hydraulické nastavení šířky pro rozteč od 1,40 do 2,50 m nebo 1,80 až 3,50 m. - Hydr. seřízení svislého úhlu proudnice pro krajní řady. Na přání hydr. zvedání v závislosti na verzi. - Světlá výška pod proudnicí (kanónem) je min 1750 mm a max mm). - Max. šířka úplně rozloženého je 5 m pro verzi 1,40/2,50 m a 5,50 m pro verzi 1,80/3,50 m. - Hydraulic.ovl.rosící rám Sitex vyžaduje 2 DA elektromagnetické ventily (3 DA se zvedáním na přání). - 3 elektricky ovládané ventily a hydraulický zdvih jsou standardní pro hydr.ovl. rosící rám Sitex Toutelec. - Nastavitelná rozptylovací proudnice (kanón): - Rozptylovací proudnice (kanón) ø 250 s rozptylovačem se širokým pokrytím. - Hydraulické seřízení směru a svislého úhlu (vyžaduje 2 DA ventily). - Rosící rám teleskopický AB Most (12 rozptylovačů) : - 12 přímých rozptylovačů Airmist. - Rosí 2 řadky a 2 polovice řádků vedle sebe pro rozteč řádků od 1,40 do 2,50 m nebo 1,80 do 3,20m. - Nezávislé hydraulické sklápění a teleskopické seřízení šířky. Hydraulické zvedání a nezávislá geometrie. - Rozsah přizpůsobení - hydraulicky : 640 mm a ručně : 460 mm tak celkově 1,10 m (řádky od 1,40 do 2,50 m). - Rozsah přizpůsobení - hydraulicky : 640 mm a ručně : 760 mm tak celkově1,40 m (řádky od 1,80 do 3,20 m). - Standardní Toutelec zahrnuje 2 sekce Vitielec a 7 Elektro-ventilů. Odpružení s dusíkovým akumulátorem. NB : všechny naše pneumatické rosící rámy jsou vybaveny zařízením zabraňujícím odkapávání a Multiflo s nezávislým zastavením dodávky postřiku Parametry Supair 1000 Supair 1500 Objem hlavní nádrže 1000 litrů 1500 litrů SE / Hydr.Sitex / Cannon / Teleskop. AB Most

- Nádrž 55 litrů pro vypláchnutí nádrže s 3-cestným ventilem. - Nádrž 20 litrů na mytí rukou. - 20-lopatková uzavřená jednotka vysokotlakého ventilátoru ø 630 mm s vnějším ovládáním spojky.
