šířka cca mm, pneumatické řízení zdvihání kartáčů, vychýlení kartáčů a zdvihání a spouštění sací trubice.

Transkript

1

2 Společnost Trilety provozuje výrobu silničních čistících strojů už 50 let a kromě toho i speciálních čistících strojů do tunelů. Zametací stroje vyrábí s kapacitou od 1,5 do 10m³, které se upevňují na různá malá vozidla, speciální a nákladní vozidla. Stroj FUMO od společnosti MULTICAR se vyznačuje velkou mnohostranností. V komunální oblasti neexistuje žádná pracovní činnost, kterou by tento stroj s odpovídající nástavbou nemohl vykonat. Vyrobit také pro tento stroj výkonnou a rychlovýměnnou zametací nástavbu bylo pro společnost Trilety výzvou. Podle rozvoru náprav nosného podvozku vyrábí společnost Trilety zametací stroje s objemem zásobníku 2 nebo 3 m³. Stroje mohou být dodatečně vybaveny přívěsným zařízením na čištění kolejí, zařízením na odstraňování olejových skvrn nebo zařízením na čištění podzemních garáží.

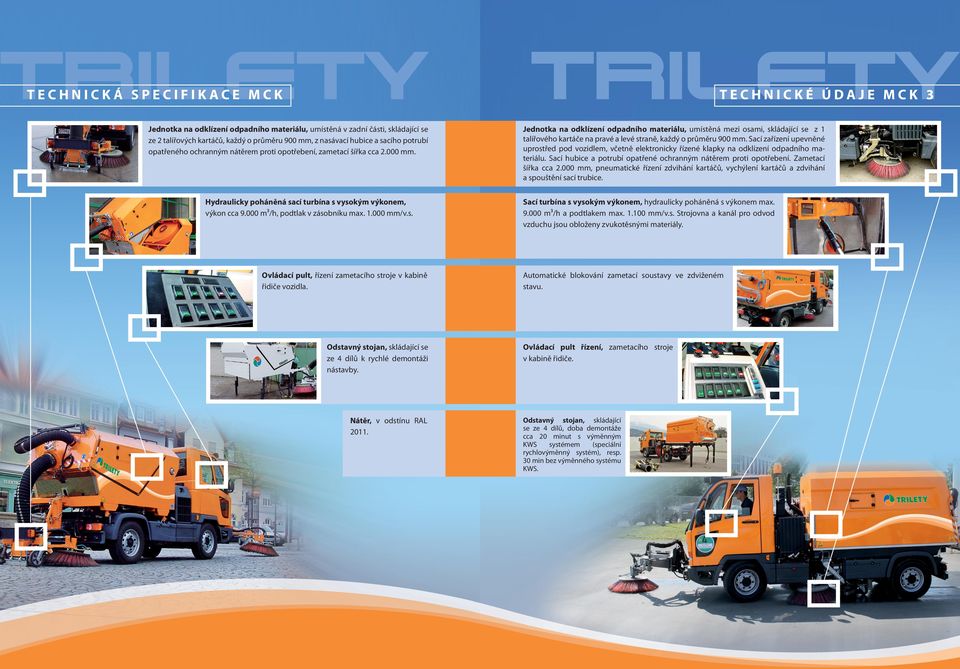

3 TECHNICKÁ SPECIFIKACE MCK TECHNICKÉ ÚDAJE MCK 3 Jednotka na odklízení odpadního materiálu, umístěná v zadní části, skládající se ze 2 talířových kartáčů, každý o průměru 900 mm, z nasávací hubice a sacího potrubí opatřeného ochranným nátěrem proti opotřebení, zametací šířka cca mm. Hydraulicky poháněná sací turbína s vysokým výkonem, výkon cca m³/h, podtlak v zásobníku max mm/v.s. Ovládací pult, řízení zametacího stroje v kabině řidiče vozidla. Odstavný stojan, skládající se ze 4 dílů k rychlé demontáži nástavby. Nátěr, v odstínu RAL Jednotka na odklízení odpadního materiálu, umístěná mezi osami, skládající se z 1 talířového kartáče na pravé a levé straně, každý o průměru 900 mm. Sací zařízení upevněné uprostřed pod vozidlem, včetně elektronicky řízené klapky na odklízení odpadního materiálu. Sací hubice a potrubí opatřené ochranným nátěrem proti opotřebení. Zametací šířka cca mm, pneumatické řízení zdvihání kartáčů, vychýlení kartáčů a zdvihání a spouštění sací trubice. Sací turbína s vysokým výkonem, hydraulicky poháněná s výkonem max m³/h a podtlakem max mm/v.s. Strojovna a kanál pro odvod vzduchu jsou obloženy zvukotěsnými materiály. Automatické blokování zametací soustavy ve zdviženém stavu. Ovládací pult řízení, zametacího stroje v kabině řidiče. Odstavný stojan, skládající se ze 4 dílů, doba demontáže cca 20 minut s výměnným KWS systémem (speciální rychlovýměnný systém), resp. 30 min bez výměnného systému KWS.

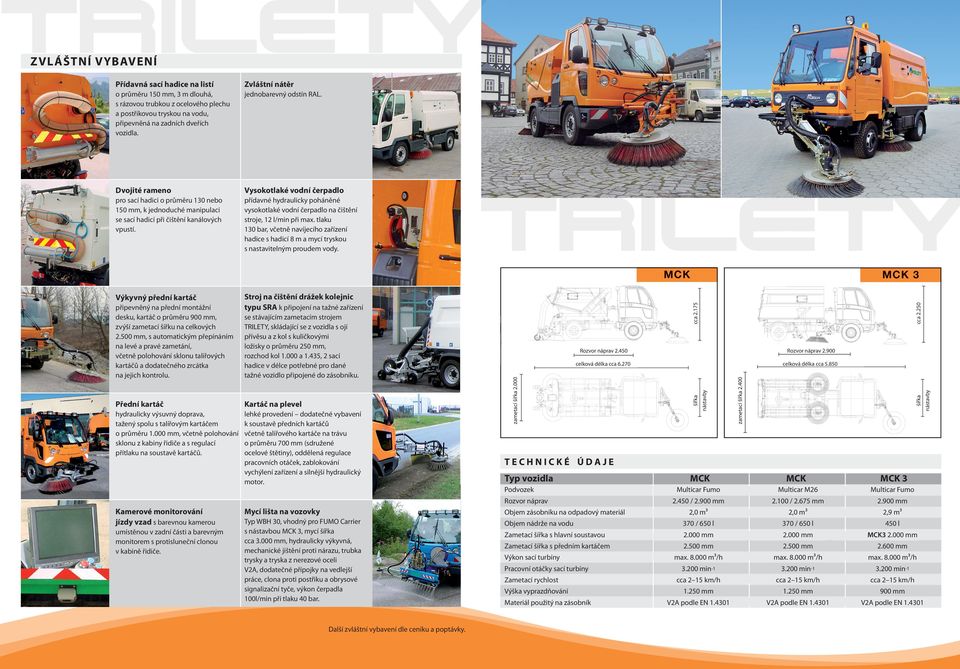

4 Stroj na čištění drážek kolejnic typu SRA k připojení na tažné zařízení připevněný na přední montážní desku, kartáč o průměru 900 mm, zvýší zametací šířku na celkových mm, s automatickým přepínáním na levé a pravé zametání, včetně polohování sklonu talířových kartáčů a dodatečného zrcátka na jejich kontrolu. se stávajícím zametacím strojem TRILETY, skládající se z vozidla s ojí přívěsu a z kol s kuličkovými ložisky o průměru 250 mm, rozchod kol a 1.435, 2 sací hadice v délce potřebné pro dané tažné vozidlo připojené do zásobníku. Přední kartáč Kartáč na plevel hydraulicky výsuvný doprava, tažený spolu s talířovým kartáčem o průměru mm, včetně polohování sklonu z kabiny řidiče a s regulací přítlaku na soustavě kartáčů. lehké provedení dodatečné vybavení k soustavě předních kartáčů včetně talířového kartáče na trávu o průměru 700 mm (sdružené ocelové štětiny), oddělená regulace pracovních otáček, zablokování vychýlení zařízení a silnější hydraulický motor. Rozvor náprav Rozvor náprav celková délka cca celková délka cca TECHNICKÉ ÚDAJE Typ vozidla Podvozek Rozvor náprav Kamerové monitorování jízdy vzad s barevnou kamerou umístěnou v zadní části a barevným monitorem s protisluneční clonou v kabině řidiče. cca Výkyvný přední kartáč šířka přídavné hydraulicky poháněné vysokotlaké vodní čerpadlo na čištění stroje, 12 l/min při max. tlaku 130 bar, včetně navíjecího zařízení hadice s hadicí 8 m a mycí tryskou s nastavitelným proudem vody. MCK MCK MCK 3 Multicar Fumo Multicar M26 Multicar Fumo / mm / mm mm 2,0 m³ 2,0 m³ 2,9 m³ Mycí lišta na vozovky Objem zásobníku na odpadový materiál Typ WBH 30, vhodný pro FUMO Carrier s nástavbou MCK 3, mycí šířka cca mm, hydraulicky výkyvná, mechanické jištění proti nárazu, trubka trysky a tryska z nerezové oceli V2A, dodatečné přípojky na vedlejší práce, clona proti postřiku a obrysové signalizační tyče, výkon čerpadla 100l/min při tlaku 40 bar. Objem nádrže na vodu 370 / 650 l 370 / 650 l 450 l Zametací šířka s hlavní soustavou mm mm MCK mm Další zvláštní vybavení dle ceníku a poptávky. Zametací šířka s předním kartáčem Výkon sací turbíny Pracovní otáčky sací turbíny Zametací rychlost Výška vyprazdňování Materiál použitý na zásobník mm mm mm mm mm 900 mm nástavby Vysokotlaké vodní čerpadlo pro sací hadici o průměru 130 nebo 150 mm, k jednoduché manipulaci se sací hadicí při čištění kanálových vpustí. zametací šířka Dvojité rameno šířka jednobarevný odstín RAL. nástavby Zvláštní nátěr o průměru 150 mm, 3 m dlouhá, s rázovou trubkou z ocelového plechu a postřikovou tryskou na vodu, připevněná na zadních dveřích vozidla. zametací šířka Přídavná sací hadice na listí cca ZVLÁŠTNÍ VYBAVENÍ

5 Výhradní dovozce pro ČR a SR Unikont Group s.r.o. Služeb Praha 10 Česká republika tel.: fax: unikont@unikont.cz Vyobrazená komunální vozidla jsou částečně opatřena zvláštním vybavením a neodpovídají vždy vozidlům ve standardní výbavě. Je nutné dbát na předpisy v konkrétní zemi. Údaje o rozměrech jsou nezávazné. Technické změny vyhrazeny.
