1 SAMSON PG PŘEPRAVNÍ CISTERNY - growing together

2 SAMSON PG přepravní cisterny SAMSON PG cisterny o objemu 15 m³, 18 m³ a 20 m³ jsou dvounápravové a 21 m³ a 25 m³ jsou třínápravové. Řada PG je vyvinuta ve všech požadavcích ve špičkové kvalitě, k uspokojení flexibility a nízkých provozních nákladů. Klíčové vlasnosti řady PG jsou nízké těžiště cisterny, plná integrace zadního závěsu pro možnou agregaci všech aplikátorů, snadné používání průtokového regulátoru, jakož i ovládání cisterny pomocí Slurry Master 6000 profesionálním provozním počítačem. Od PG 18 disponují všechny PG cisterny hydraulicky odpruženými podvozky. Další příslušenství a přídavná zařízení mohou být dodána ke každé cisterně individuálně. SLURRYMASTER 6000 POVRCHOVÁ ÚPRAVA ODPRUŽENÍ NÁPRAV Přes Slurry Master 6000 je ovládána a řízena celá cisterna, reguluje aplikační dávku a ukládá data. Uložená data mohou být vytištěna pomocí volitelné tiskárny, dále může být obsluha usnadněna pomocí SAMSON SM joystiku. Všechny SAMSON cisterny jsou vyrobeny z vysoce pevnostní oceli s tloušťkou stěny 5 mm. Cisterna je uvnitř i z vnějšku otryskaná a lakovaná vysoce kvalitními barvami. Z vnitřní strany je ošetřena epoxidovou vrstvou (dvě složky laku). Tím je odolnější a take pružnější. Všechny SAMSON PG cisterny (od PG 18) mají hydraulické odpružení náprav jako standardní výbavu. To zajišťuje velmi dobré jízdní vlastnosti na silnici i poli a rovnoměrné rozložení hmotnosti. PG 15 jako nejmenší model řady PG je vybaven tandemovou bogie nápravou.

3 PŘÍSLUŠENSTVÍ A DALŠÍ VÝBAVA SAMSON NASÁVACÍ SAP RAMENO S EJEKTOREM A SAMSON ROTAČNÍ ČERPADLO SAMSON SAP rameny mohou být vybaveny všechny PG cisterny. SAP systém pracuje se SAMSON čerpadlem o výkonu cca l/m a také SAMSON ejektorovým systémem o výkonu cca l/min. Systém byl vyvinut pro vyprazdňování stájových jímek, různých kontejnerů, zařízení pro výrobu bioplynu, převozních cisteren pro kejdu a jiných substrátů. Při nasávání kejdy se nejprve použije ejektorový systém. Při naplnění SAP ramene začne SAMSON čerpadlo plnit přes průtokoměr cisternu. Provoz je řízen přes ovládací počítač Slurry Master SAMSON ČERPACÍ VĚŽ SAMSON PG cisterny mohou být vybaveny plně hydraulickou čerpací věží se SAMSON rotačním čerpadlem o výkonu cca l/min. Systém může být kombinován se SAMSON ejektorovým nasáváním a je vybaven přepadem. Čerpací věž má teleskopickou funkci a může pracovat až ve 4 metrové hloubce. SAMSON PLNĚNÍ EJEKTOREM Všechny SAMSON PG cisterny mohou být plněny výhradně SAM- SON ejektorem. V této variantě nabízí PG cisterny sací výkon cca l/min. Cisterna není vakuová,výkon ejektoru je tím vyšší jak u většiny vakuových řešení. Systém je poháněn pomocí vývodové hřídele traktoru a je prakticky bezúdržbový. Provoz je řízen ovládacím počítačem Slurry Master Při vybavenosti SAMSON PG cisterny SAP ramenem nebo pevným plnícím čerpadlem je ejektor v systému standardně integrován.

4 SAMSON ZÁVĚS Všechny SAMSON PG cisterny mohou být od výrobce nebo prodejce vybaveny dvojitým závěsem. Závěs je plně integrován do podvozku cisterny a je přišroubován k rámu. Nosnost je cca. 3,8 tuny a zvedací výkon je cca. 5 tun, například pro agegaci s aplikátory. Všechny funkce závěsu od SAMSONU včetně nastavení hloubky záběru jsou řešeny prostřednicstvím počítače Slurry Master ELEKTRONICKÉ ŘÍZENÍ ZADNÍ NÁPRAVY SAMSON PG cisterny mohou být z výrobního závodu vybaveny elektronickým řízením kol. Jízda po silnici, otáčení na poli i couvání výrazně snižuje opotřebení pneumatik a snižuje náklady. U cisterny se dvěma nápravami je řízena zadní náprava, u cisterny se třemi nápravami je řízena přední a zadní náprava. *Poznámka: všechny informace o výkonosti SAMSON čerpadel vycházejí z výkonu s vodou

5

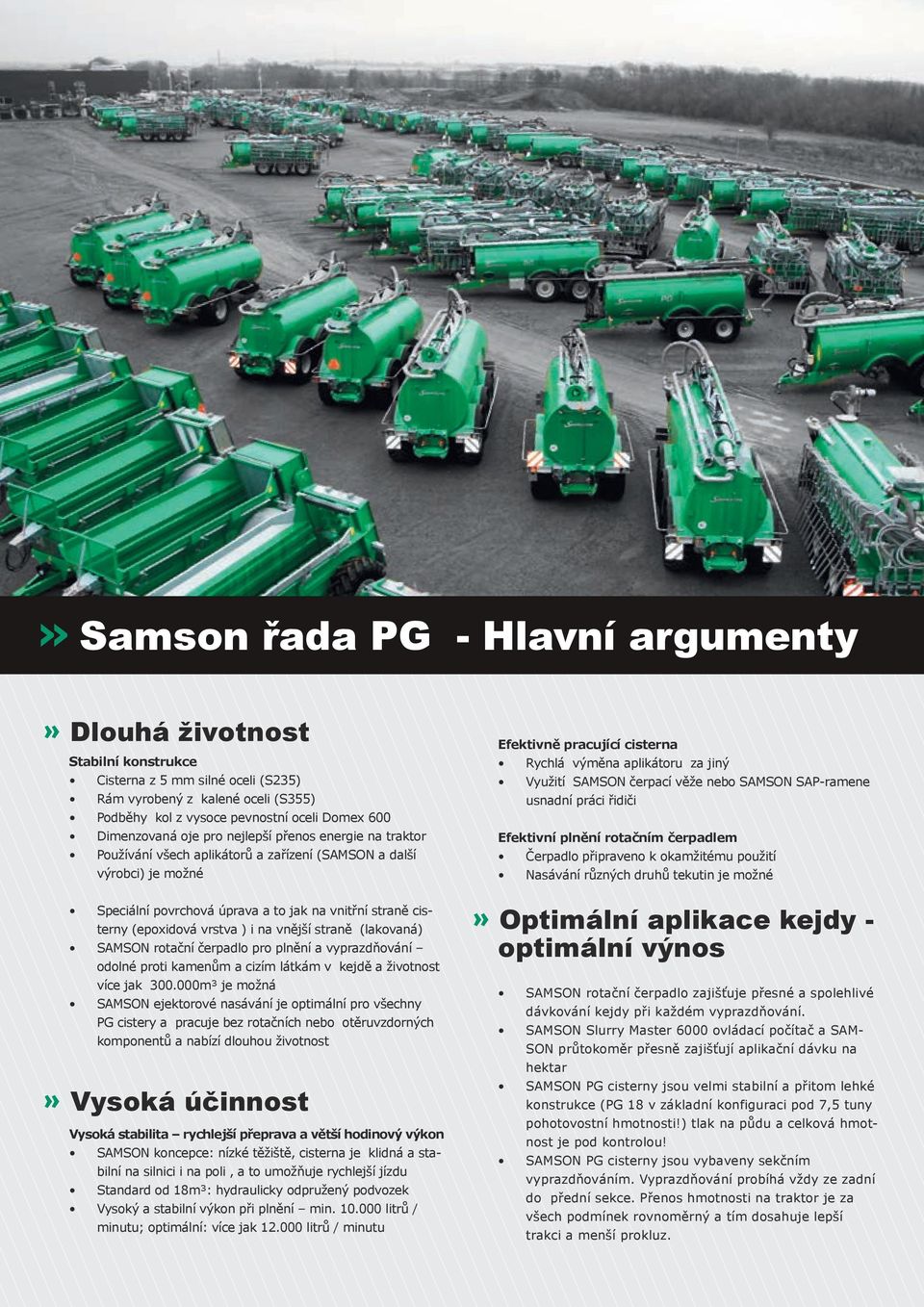

6 Samson řada PG - Hlavní argumenty» Dlouhá životnost Stabilní konstrukce Cisterna z 5 mm silné oceli (S235) Rám vyrobený z kalené oceli (S355) Podběhy kol z vysoce pevnostní oceli Domex 600 Dimenzovaná oje pro nejlepší přenos energie na traktor Používání všech aplikátorů a zařízení (SAMSON a další výrobci) je možné Speciální povrchová úprava a to jak na vnitřní straně cisterny (epoxidová vrstva ) i na vnější straně (lakovaná) SAMSON rotační čerpadlo pro plnění a vyprazdňování odolné proti kamenům a cizím látkám v kejdě a životnost více jak m³ je možná SAMSON ejektorové nasávání je optimální pro všechny PG cistery a pracuje bez rotačních nebo otěruvzdorných komponentů a nabízí dlouhou životnost» Vysoká účinnost Vysoká stabilita rychlejší přeprava a větší hodinový výkon SAMSON koncepce: nízké těžiště, cisterna je klidná a stabilní na silnici i na poli, a to umožňuje rychlejší jízdu Standard od 18m³: hydraulicky odpružený podvozek Vysoký a stabilní výkon při plnění min litrů / minutu; optimální: více jak litrů / minutu Efektivně pracující cisterna Rychlá výměna aplikátoru za jiný Využití SAMSON čerpací věže nebo SAMSON SAP-ramene usnadní práci řidiči Efektivní plnění rotačním čerpadlem Čerpadlo připraveno k okamžitému použití Nasávání různých druhů tekutin je možné» Optimální aplikace kejdy - optimální výnos SAMSON rotační čerpadlo zajišťuje přesné a spolehlivé dávkování kejdy při každém vyprazdňování. SAMSON Slurry Master 6000 ovládací počítač a SAM- SON průtokoměr přesně zajišťují aplikační dávku na hektar SAMSON PG cisterny jsou velmi stabilní a přitom lehké konstrukce (PG 18 v základní konfiguraci pod 7,5 tuny pohotovostní hmotnosti!) tlak na půdu a celková hmotnost je pod kontrolou! SAMSON PG cisterny jsou vybaveny sekčním vyprazdňováním. Vyprazdňování probíhá vždy ze zadní do přední sekce. Přenos hmotnosti na traktor je za všech podmínek rovnoměrný a tím dosahuje lepší trakci a menší prokluz.

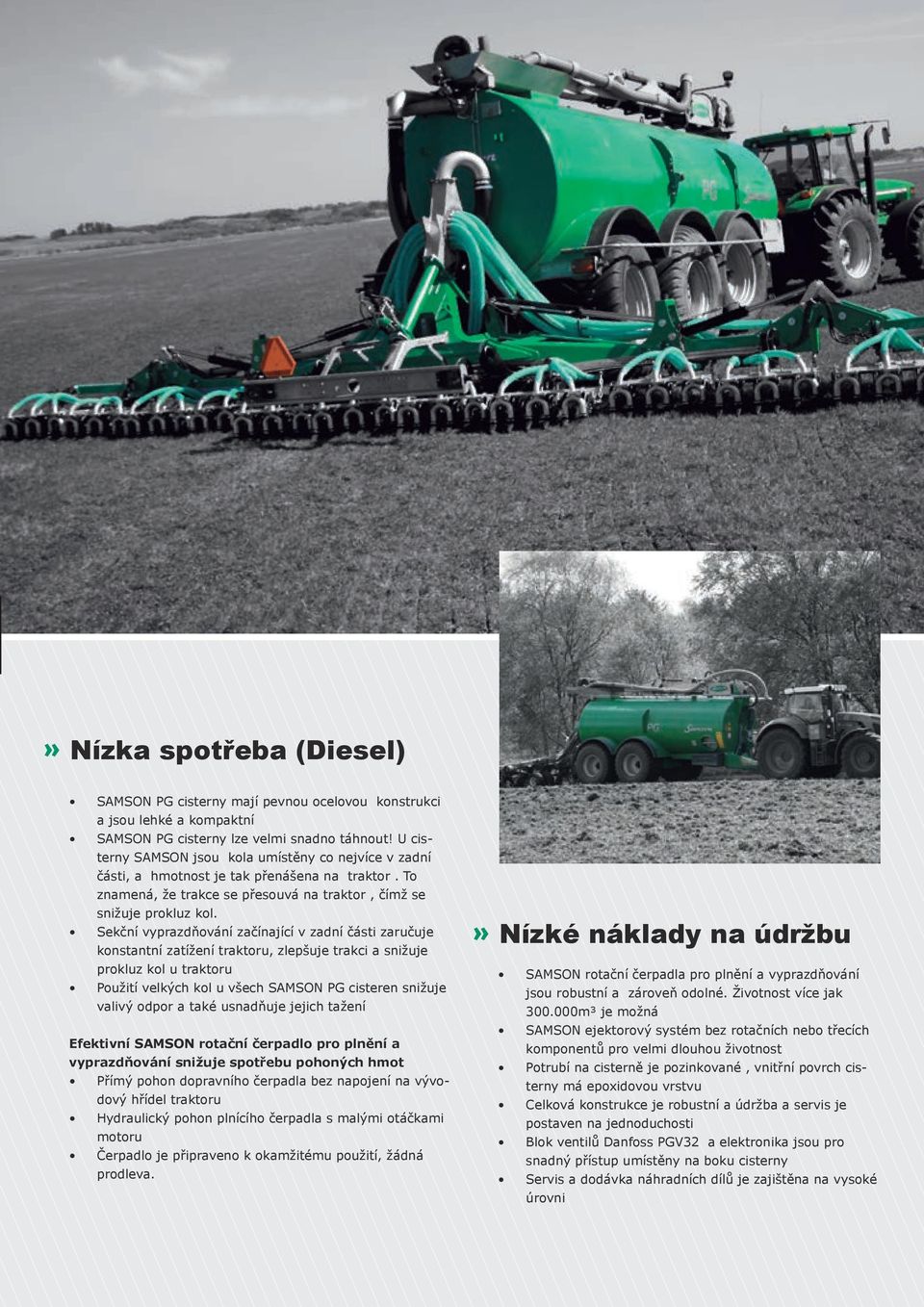

7 » Nízka spotřeba (Diesel) SAMSON PG cisterny mají pevnou ocelovou konstrukci a jsou lehké a kompaktní SAMSON PG cisterny lze velmi snadno táhnout! U cisterny SAMSON jsou kola umístěny co nejvíce v zadní části, a hmotnost je tak přenášena na traktor. To znamená, že trakce se přesouvá na traktor, čímž se snižuje prokluz kol. Sekční vyprazdňování začínající v zadní části zaručuje konstantní zatížení traktoru, zlepšuje trakci a snižuje prokluz kol u traktoru Použití velkých kol u všech SAMSON PG cisteren snižuje valivý odpor a také usnadňuje jejich tažení Efektivní SAMSON rotační čerpadlo pro plnění a vyprazdňování snižuje spotřebu pohoných hmot Přímý pohon dopravního čerpadla bez napojení na vývodový hřídel traktoru Hydraulický pohon plnícího čerpadla s malými otáčkami motoru Čerpadlo je připraveno k okamžitému použití, žádná prodleva.» Nízké náklady na údržbu SAMSON rotační čerpadla pro plnění a vyprazdňování jsou robustní a zároveň odolné. Životnost více jak m³ je možná SAMSON ejektorový systém bez rotačních nebo třecích komponentů pro velmi dlouhou životnost Potrubí na cisterně je pozinkované, vnitřní povrch cisterny má epoxidovou vrstvu Celková konstrukce je robustní a údržba a servis je postaven na jednoduchosti Blok ventilů Danfoss PGV32 a elektronika jsou pro snadný přístup umístěny na boku cisterny Servis a dodávka náhradních dílů je zajištěna na vysoké úrovni

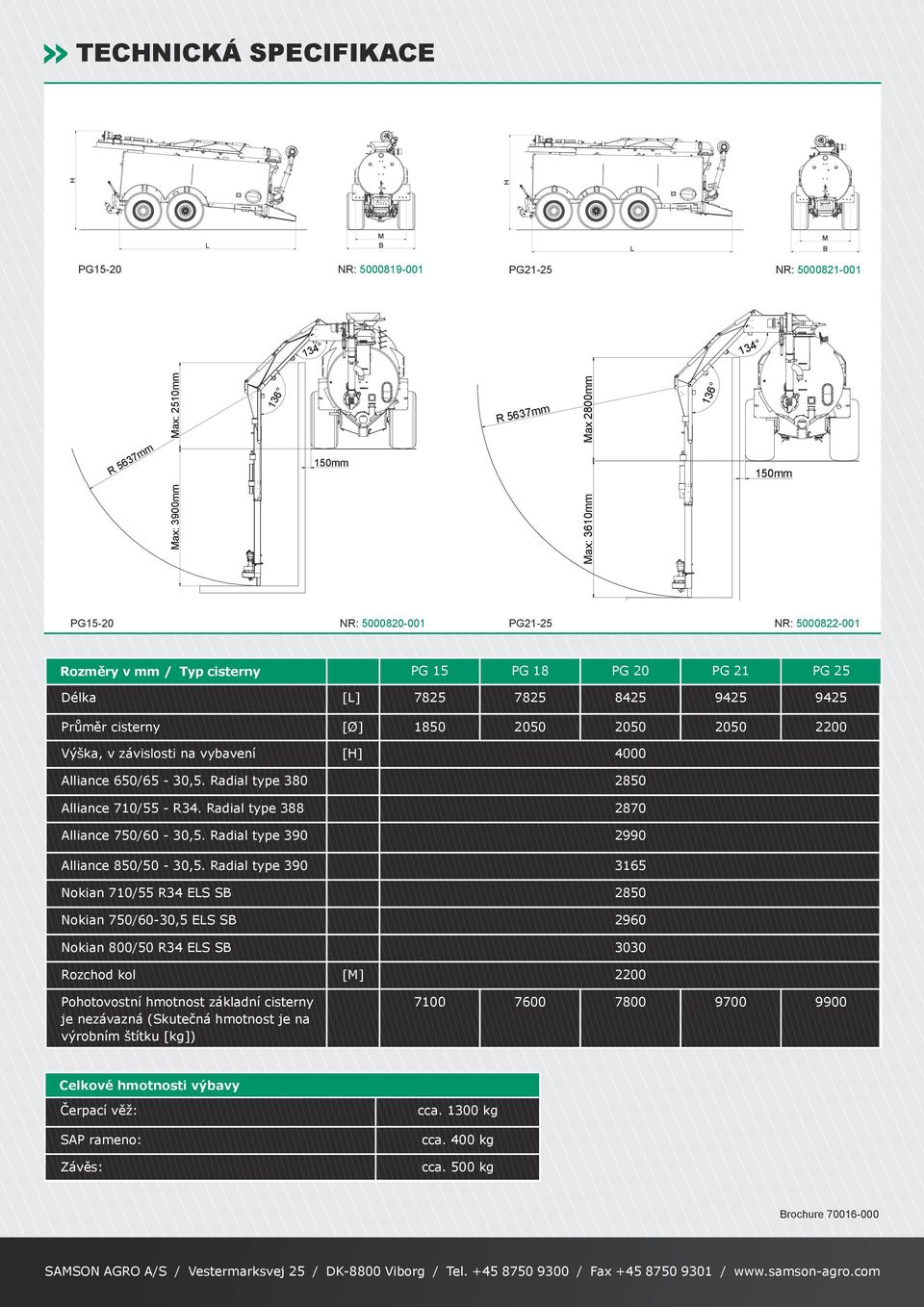

8 Max: 3900mm Max: 3610mm Max: 2510mm Max 2800mm H H TECHNICKÁ SPECIFIKACE PG med kran PG med kran L M B L M B PG15-20 NR: PG21-25 NR: PG med kran udfoldet PG med kran udfoldet R 5637mm 136 R 5637mm 150mm 150mm PG15-20 NR: PG21-25 NR: Rozměry v mm / Typ cisterny PG 15 PG 18 PG 20 PG 21 PG 25 Délka [L] Průměr cisterny [Ø] Výška, v závislosti na vybavení [H] 4000 Alliance 650/65-30,5. Radial type Alliance 710/55 - R34. Radial type Alliance 750/60-30,5. Radial type Alliance 850/50-30,5. Radial type Nokian 710/55 R34 ELS SB 2850 Nokian 750/60-30,5 ELS SB 2960 Nokian 800/50 R34 ELS SB 3030 Rozchod kol [M] 2200 Pohotovostní hmotnost základní cisterny je nezávazná (Skutečná hmotnost je na výrobním štítku [kg]) Celkové hmotnosti výbavy Čerpací věž: SAP rameno: Závěs: cca kg cca. 400 kg cca. 500 kg Brochure SAMSON AGRO A/S / Vestermarksvej 25 / DK-8800 Viborg / Tel / Fax /
