Vysokozdvižný vozík pro sudy s naklápěním. DS 500/1490 E nosnost 500 kg, zdvih 1490 mm

Transkript

1 Vysokozdvižný vozík pro sudy s naklápěním DS 500/1490 E nosnost 500 kg, zdvih 1490 mm 1. Použití Ruční vysokozdvižný vozík na sudy je určen pro snadné zvedání nákladu, transport sudů na krátké vzdálenosti a naklápění sudů při jejich vyprazdňování. Vozík nabízí široké uplatnění ve všech oblastech, kde je manipulováno se sudy. Je ideálním nástrojem pro snížení pracnosti, zvýšení produktivity a zajištění bezpečné manipulace. 2. Provoz a údržba 1.Dodržujte maximální povolené zatížení. Překročení nosnosti vozíku může způsobit jeho poškození, škody na majetku, ublížení na zdraví nebo smrt osob. V tomto případě přechází odpovědnost za způsobené škody na provozovatele. 2. Dodržujte bezpečnost, nevkládejte žádné části těla pod rám a kola. 3. Při plném zatížení a maximální výšce zdvihu, pohybujte vozíkem pouze na krátké vzdálenosti. Bezpečně krátká vzdálenost odpovídá samotné délce vidlic. 4.Vozík by se měl pohybovat pouze na tvrdém povrchu a sklonu svahu méně než 2,5%. 1

2 3. Konstrukce Vozík pro sudy s naklápěním vpřed je složen z hydraulického systému, hlavního tělesa, upínadla sudů a naklápěcí části. Konstrukce je svařena z vysoce kvalitního kovu. Vozík je ručně ovládán a s ručním tažením nákladu. Hydraulický systém je vybaven otočným ventilem a nožním pedálem k ovládání podvozku ke snížení rychlosti a zajištění přesné a spolehlivé hydraulické činnosti. 4. Návod k obsluze Zvedání vidlic: Kývavým pohybem sklopné oje nahoru a dolů se provádí zdvih rámu. Při zdvihání je nutné mít ovládací páčku sklopenou směrem k tělesu čerpadla (A). V případě, že zdvih není plynulý nebo rám vidlice nedosáhl maximální výšky zdvihu a plunžr jde tzv. naprázdno je nutné přesunout páčku ovládání do polohy "neutral" (C) a 5 až 10 x zapumpovat. Odvzdušnění z prostoru pístu se provede úplným vysunutím pístu /na doraz/ a opakovaným pumpováním v této vysunuté poloze, kdy dojde k vyplnění zavzdušněného prostoru olejem. Spouštění vidlic: Uvolněním páčky ve směru k obsluze (B) dojde k odpouštění oleje z agregátu a tím klesání rámu vidlice. Pohyb vozíku: Střední poloha páčky "neutrál" (C) je pro uvolnění a otáčení páky při jízdě. V této poloze nedochází ke zdvihu ani klesání vidlice. A B C 2

3 Zvedněte klapku do požadované výšky, nad horní okraj sudu. Přidržte sud tak, aby jeho jeho vrchní okraj zapadl do úchytného zařízení a stlačtením páčky úchytné svorky směrem dolů ho bezpečně zajistěte viz. obr.1. Obr. 1 Kývavým pohybem sklopné oje nahoru a dolů se provádí zdvih rámu, sud zdvihněte velmí nízko nad povrch. Zatlačte rukojeť E dolů a otočte ji tak, aby byl sud bezpečně zajištěn i ve své spodní části viz. obr Obr. 4 Obr. 5 Poté, co je sud zajištěn i ze spodu, uvolněte rukojeť. Jemným zatřesením se ujistěte, že sud je v rámu pevně uchycen. Po dokončení všech výše uvedených kroků můžete začít se zvedání, transportem nebo sklápěním sudu. 3

4 Sklápění sudu se provádí zvednutím sudu do odpovídající výšky nad povrch a plynulým otáčením řídícího kola vpravo, sud je takto připraven pro vyprázdnění. Při otáčení kola opačným směrem se sud vrací zpět do svislé polohy. Pozn. Při sklápění sudu dbejte, aby těžiště sudu bylo ve středu otáčecí hřídele nebo v jeho blízkosti. Základní svislá poloha sklápění sudu Sklápění sudu 4 Vyprázdnění sudu

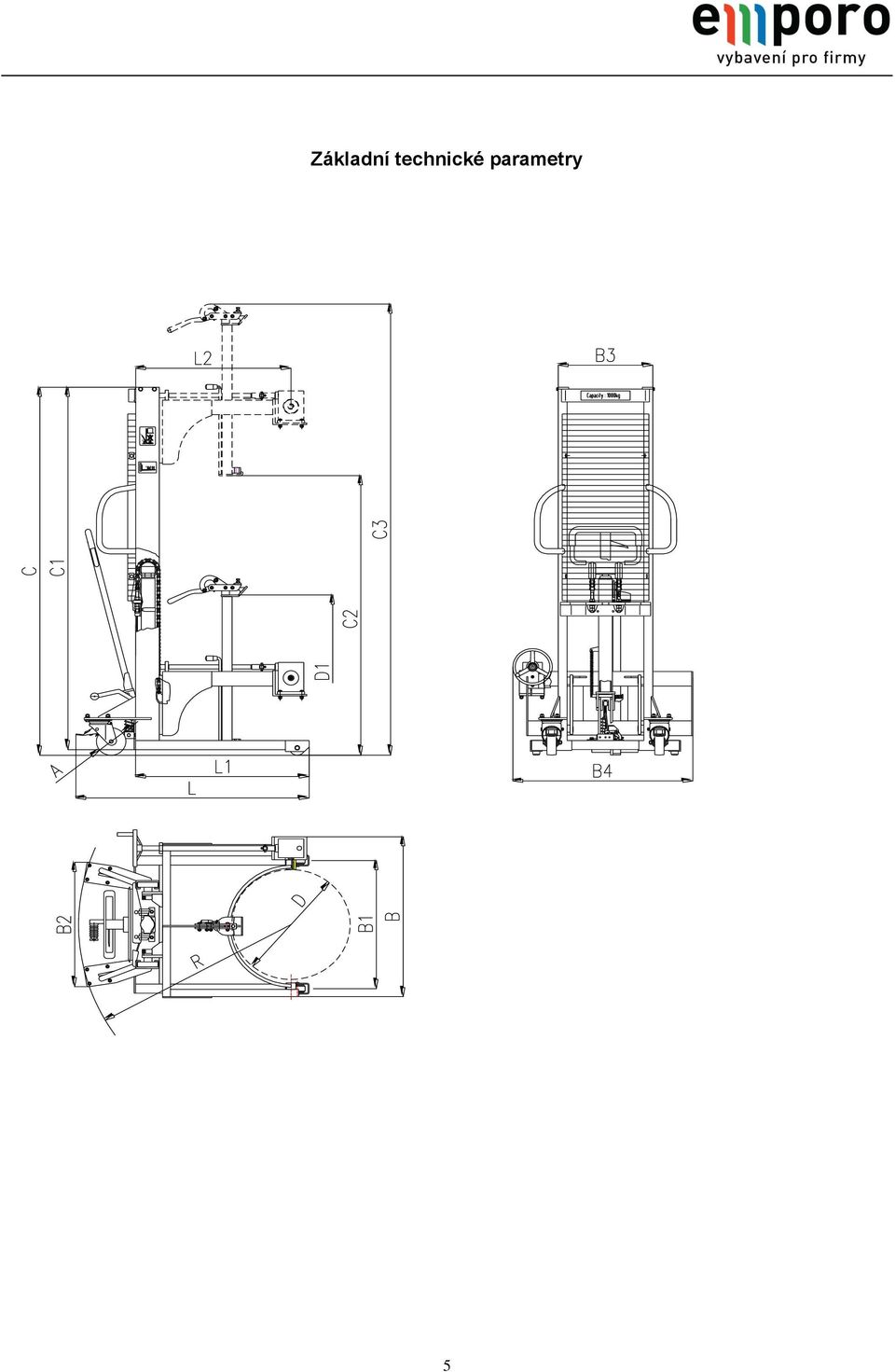

5 Základní technické parametry 5

6 Vozík pro zvedání, transport a sklápění sudů DS500/1490 E popis označení délka vozíku (mm) L 1380 délka vidlic (mm) L1 880 středová vzdálenost(mm) L2 788 šířka vozíku (mm) B max. šířka přední části vozíku(mm) B 980 světlá vzdálenost vidlic(mm) B1 850 šířka zadní části(mm) B2 680±15 šířka sloupů (mm) B3 480±2 celková výška vozíku(mm) C 1970±15 výška sloupu(mm) C1 1920±15 výška zdvihu (mm) C max. výška vozíku (mm) C3 2325±15 výška vidlic (mm) C4 80±8 průměr sudu (mm) D výška sudu (mm) D min. vnější poloměr otáčení R 1500±15 průměr kola(mm)- zadní otočná A φ150 průměr kola(mm)- přední pevná A1 φ80 hmotnost (kg) 210 nosnost(kg) 500 Bankovní spojení: Komerční banka EMPORO, s.r.o /0100 Brandýská 84/10 CZ, Praha 8 Firma je zapsaná v OR u MS V Praze tel.: oddíl C, vložka fax: IČO: mail: emporo@emporo.cz DIČ: CZ web: 6
