Před použitím si pečlivě přečtěte příručku, budete tak moci lépe využít veškeré funkce, které kamera nabízí.

Transkript

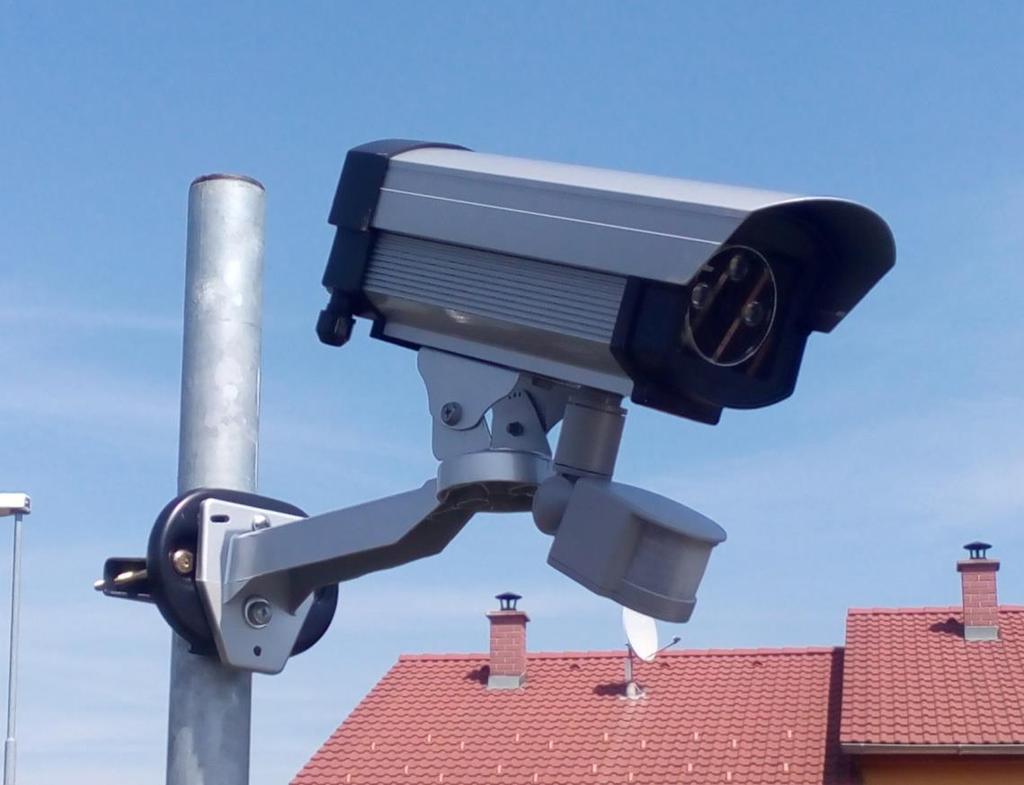

1 Uživatelská příručka Venkovní CCTV kamera 720P s DVR SD 64GB/48IR LED/2x baterie 9800mAh Úvod Děkujeme,že jste si vybrali náš produkt,monitorovací systém s možností záznamu zvuku a obrazu v HD kvalitě 1280x720P. Kamera je vodovzdorná a ideální pro použití ve venkovních prostorách bez možnosti napájení,pro dozor na stavbách,u bazénů, hřištích,černých skládkách apod. Ve srovnání s klasickými kamerovými systémy má tato kamera výhody hlavně v jednoduché instalaci,při které není potřeba odborníka. Kamera je dodávána s PIR detektorem pohybu,díky kterému se výrazně ušetří místo na disku. Kamera díky dvěma Li-ion bateriím 9800mAh vydrží v provozu s detekcí pohybu cca.10 dnů,v závislosti na intenzitě detekcí a počtu náhrávání.stav baterie díky LED ukazateli můžete sledovat přímo na kameře. Kamera lze použít i jako bezpečnostní CCTV kamera připojena do sítě 220V pomocí přiloženého adaptéru. Je vybavena SD kartou ve velikosti 64GB,na kterou můžete nahrát až 154hodin záznamu.tj.6,5 dne při rozlišení 720P.Samozřejmě pokud zvolíte kvalitu rozlišení menší např. 640x480P budete moci nahrát až dvojnásobný počet hodin. Kamera je vybavena IR přísvitem 48LED pro dokonalé vidění v temných prostorách. Před použitím si pečlivě přečtěte příručku, budete tak moci lépe využít veškeré funkce, které kamera nabízí. 1

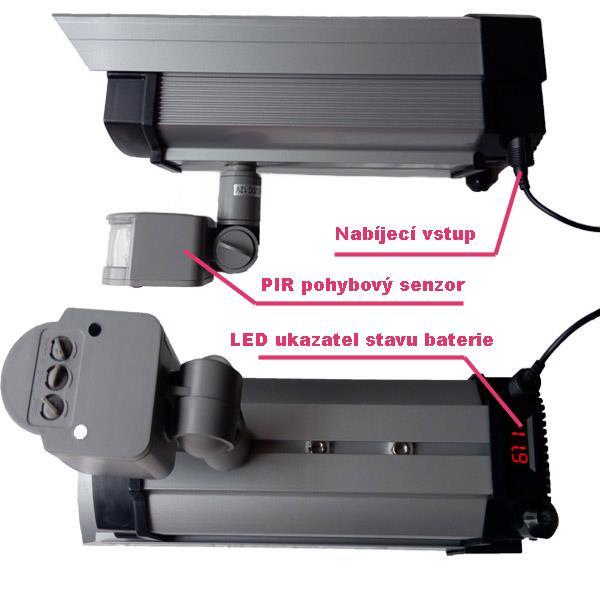

2 Popis 2

3 Pozor 1. Kamera má již vloženou micro SD kartu s kapacitou 64GB.Paměťovou kartu doporučujeme formátovat každé 3-4 měsíce.pokud budete vyndavat či měnit mikro SD kartu,vložte ji správným směrem, předejdete tím poškození karty SD či kamery. 2. Doporučujeme pořízené záznamy pravidelně zálohovat, nejlépe každý týden nebo max.1x3měsíce. 3. Před prvním použitím kameru nabijte. 4. Nepoužívejte v prostředích s magnetickým polem vysoké intenzity. 5.Pro přehrávání uloženého videa použijte např.program KMPlayer,který má již veškeré kodeky pro přehrávání. Vyjmutí a vložení karty SD Odšroubujte čelní kryt kamery a kartu SD vložte do slotu pro sd kartu a zamáčkněte.pro vyndání karty opět zamáčkněte a karta se vysune a můžete ji vyjmout.kartu vyndávejte pouze pokud je zařízení ve vypnutém stavu. Doporučení: Kartu kontrolujte a formátujte každé 2-3 měsíce Nabíjení: Připojení do sítě Součástí balení je síťová nabíječka AC 220/110V-DC 12V/1A Konektor nabíječky zasuňte do napájecího vstupu(viz.obr.) a připojte do sítě. Při nabíjení musí být baterie v poloze ON(Zapnuto) Jakmile klesne napětí na 10V,kamera přestane nahrávat.doporučujeme připojit nabíjecí adaptér při poklesu napětí 10,5V. Při nabíjení svítí na nabíječce červená dioda.po úplném nabití se rozsvítí zelená dioda. 3

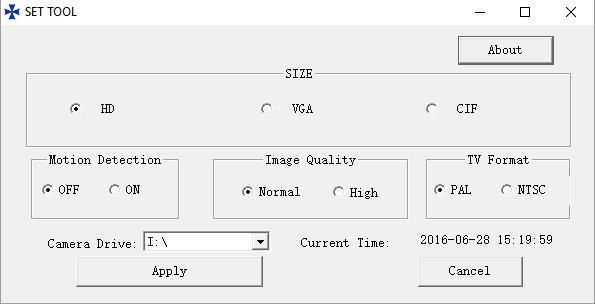

4 Nastavení času a kvality: Na přiloženém CD naleznete soubory díky kterým můžete nastavovat na kameře čas a kvalitu nahraných souborů. Připojte zařízení (kameru) pomocí USB k počítači.pozor: kamera musí být odpojena od napájení nebo vypnuté baterie.po připojení vyčkejte až ho systém detekuje jako vyměnitelné zařízení. Vložte CD do mechaniky Vašeho PC.Po zobrazení souborů klikněte na ikonu English. Dále klikněte na ikonu SET-TOOL-EN. Nyní se Vám zobrazí schema nastavení kamery.kamera je automaticky nastavena na nejběžnější provoz,tak že není potřeba nic nastavovat. 1. SIZE: Kvalita videa HD(1280x720P),VGA(640x480P),CIF(352x288) 2. Motion Detection: Nastavení detekce pohybu.off-vypnuto,on- Zapnuto.Doporučené nastavení je OFF,kamera má externí pohybový PIR senzor. 3. Image Quality: Nastavení kvality.normal - Normální,High - Vysoká. 4. TVformat: PAL - ČR norma,ntsc - Západní norma 5. Camera Drive: Zobrazuje jednotku Vašeho PC,kde je právě připojeno Vaše zařízení. 6. Current Time: Aktuální čas,který se Vám zaktualizuje na kameře. 7. Apply: Potvrzení a zaktualizování času a data na kameře. 8. Cancel: Zrušení aktualizace. 4

5 Prohlížení nahraných záznamů: Pro prohlížení nahraných záznamů existují 2 způsoby: 1. Připojení pomocí USB kabelu z kamery přímo do PC. Pozor: Kamera musí být odpojena od napájení nebo vypnuté baterie.po připojení vyčkejte až ho systém detekuje jako vyměnitelné zařízení,kde naleznete nahrané soubory. 2. Vyndáním micro SD karty a následném vložení do čtečky karet a do PC. Po připojení vyčkejte až ho systém detekuje jako vyměnitelné zařízení,kde naleznete nahrané soubory. Kartu vyndávejte pouze pokud je zařízení ve vypnutém stavu. Zprovoznění kamery: Kameru umístěte na Vámi vybrané vhodné místo.kamera nedisponuje žádným vypínačem a to proto,aby se nedala snadno vypnout. Zapnutí kamery: Odšroubujte zadní kryt a uvidíte 2ks baterií. Blok baterií se dá povytáhnout pro lepší přístup k vypínači.zboku na bateriích se nachází spínače.tyto stačí zapnout do polohy ON a rozsvítí se červené diody,umístěné na bateriích.zároveň se zapne LED ukazatel stavu baterie. Ujistěte se,že jsou zapnuté obě dvě baterie.nasaďte a zašroubujte zadní kryt.na kameře se rozsvítí modrá a červená dioda a po chvilce začne modrá dioda blikat.když modrá dioda bliká,znamená to,že kamera nahrává. Reset kamery: Může se stát,že kamera se z nějakého důvodu tzv.zasekne.to zjistíte,že zůstane svítit modrá a oranžová dioda.reset kamery se provádí odpojením napájení. Aby jste nemuseli sundávat zadní kryt,kde můžete vypnout kameru,postačí na detektoru pohybu stáhnout na minimum regulačním prvkem LUX(Protisměr hod.ručiček) a vyčkat dokud na kameře oranžová s modrou LED nezhasnou.to může trvat i 1 hod. 5

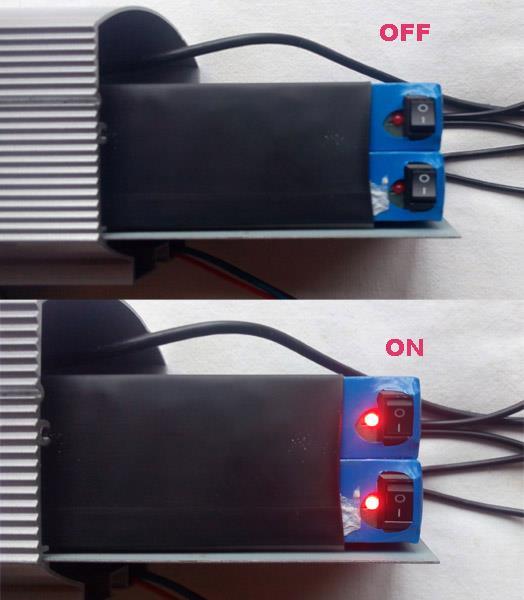

6 Zapnutí ON/Vypnutí OFF Baterií 6

7 Infračervený pohybový senzor 7

8 Parametry: - Vysoce kvalitní hliníkové pouzdro - Objektiv: 6 mm - 1/4 CMOS senzor - Procesor: ARM9 32-bitový mikroprocesor jádro - Video formáty: MPEG4 - Video rozlišení: 1280 x 720,/640 x 480/352 x Barevný obraz (ČB obraz v nočním vidění) - Horizontální rozlišení: 420TV řádků - Zvukový záznam - 48 LED IR noční vidění - Noční vidění rozsah: 5 ~ 15 metrů - Rozměry kamery: 76 x 62 x 220mm - Podpora micro SD karet až do 64 GB - 64GB micro SD kartu zaplní 154hodin - Video systémy: PAL / NTSC - Výstup: 12V, 1A - Automatické vyvážení bílé - Délka USB kabelu: 100 cm Pozn: Ovládání přístroje se může v závislosti na jednotlivých sériích drobně lišit. Přístroj používejte v souladu s platnými právními předpisy. Dodavatel nenese žádnou odpovědnost za použití přístroje v rozporu s těmito předpisy. 8
