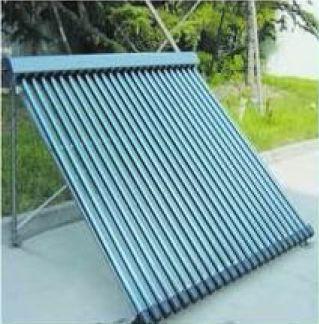

1 Technické parametry solárních vakuových kolektorů dewon VACU Součásti kolektoru: Vakuové trubice Sběrná skříň s potrubím procházejícím izolovaným sběračem kolektoru Možnosti montáže: Na střechu Na rovnou plochu Parametry Jednotka SPA 58/ C SPA 58/ C SPA 58/ C Počet trubic ks 1800/ Délka trubice mm Účinná délka trubice mm Průměr trubice vnější / vnitfní mm 58/47 58/47 58/47 Výška kolektoru mm Šířka kolektoru mm Hloubka kolektoru mm Plocha brutto m 2 1,89 3,123 4,73 Absorbční plocha m 2 0,974 1,451 2,435 Hmotnost (prázdný) kg Objem náplně l 0,8 1,1 2 Připojení G ¾ ¾ ¾ Úhel instalace Absorbce (přijímání energie) % >93 >93 >93 Emise % Teplota stagnace C Max. pracovní tlak bar Materiál absorbční plochy - AL-N-AL AL-N-AL AL-N-AL Materiál trubic - Tvrzené borosilikátové sklo Materiál HeatPipe - Cu Materiál rámu kolektoru - Nerezová ocel SUS304-2B Materiál sběrače - Cu Materiál krytu sběrače - Nerezová ocel SUS304-2B Izolace trubic vakuum Pa Izolace sběrače - Minerální vlna 65 mm DINCERTCO certifikát S421 R IWT certifikát - 07COL638 ISE Fraunhofer test report a-en-k Odolnost vůči kroupám (25 mm) EN * DIN CERTCO, IWT

2 Přednosti solárních vakuových kolektorů dewon VACU Energetický zisk a výkon Maximálně vysoký energetický zisk při malé kolektorové ploše Jednotlivé kolektory mají kulaté absorbéry, díky kterým jsou orientované vždy optimálně vůči slunci Možnost dosažení mimořádně vysokého solárního pokrytí spotřeby energie Vysoce selektivní absorbér Vysoké energetické zisky především v přechodném období a v zimě Vyšší teplota v kolektoru díky minimální ztrátě tepla do okolí skrze vakuum Díky kulatému absorbéru pohlcují kolektory jak přímé, tak i rozptýlené záření Nejlepší tepelná izolace - vakuum zaručuje v zimě a při nízké intenzitě záření vysokou účinnost Nižší nevyužité přebytky tepla v letním období než u deskových kolektorů Ideální pro Low-flow solární systémy s vrstveným ukládáním tepla a podlahovým topením Vysoké zisky i při odklonu od jižní orientace kolektorů díky kulatému absorbéru. Inteligentní konstrukce Konstrukce rámu kolektoru je z kvalitní nerezové oceli SUS 304 Kryt sběrače je z kvalitní nerezové oceli SUS 304 Minimální spotřeba materiálu a energie na výrobu kolektorů Nejsnazší a nejrychlejší možnost výměny poškozené trubice bez použití nářadí a nutnosti vypouštět solární systém Vysoce kvalitní spojovací nerezový matriál nepodléhající korozi a opotřebení Ideální pro přípravu teplé vody, solární vytápění Krátká doba montáže díky jednoduché a flexibilní montážní sestavě Rychlé a jednoduché připojení kolektorů připraveným šroubením bez nutnosti dalšího materiálu Bezpečnost provozu Vysoká bezpečnost provozu a dlouhá životnost kolektorů jsou zaručeny použitím vysoce kvalitních, nekorodujících materiálů jako borosilikátové sklo, nerezová ocel a měď Trvalé vakuum je zajištěno díky zatavení do skla bez jakýchkoliv spojů sklo-kov (princip termosky) a garanci vakuu v trubici po dobu 20 let. Každá trubice disponuje indikátorem nepoškozeného vakua Vysoká bezpečnost díky suchému napojení vakuové trubice na solární okruh Recyklace Solární kolektory jsou vyrobeny z materiálů umožňujících recyklaci a další využití

3 Tlaková ztráta Tlaková ztráta kolektoru v závislosti na průtoku teplonosné kapaliny je uvedená v diagramu. Dewon VACU SPA 58/1800 T fluid = 20 0 C Flow rate [l/h] SPA 1800/ SPA 1800/ SPA 1800/ Doporučený průtok Typ kolektoru Litry / minuta SPA 1800/12 0,6 SPA 1800/18 0,9 SPA 1800/30 1,4

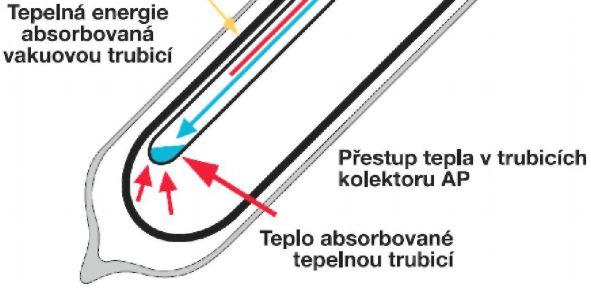

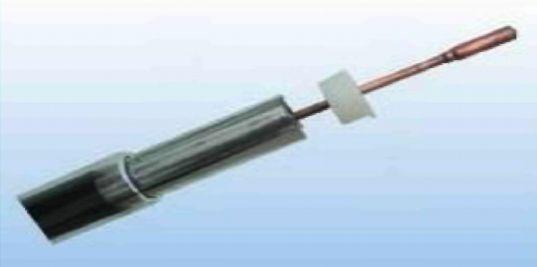

4 Princip fungování vakuových trubic DEWON VACU

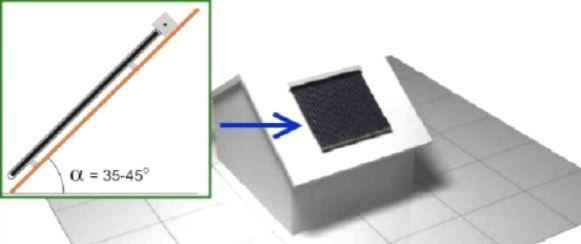

5 Výběr místa pro instalaci kolektoru Solární panel muže být umístěn na šikmé, na rovné střeše nebo přímo na zemi (nutno objednat stojan) aktivní strana kolektoru musí být obrácena na jih. Maximální odchylka 20 ve směru na východ či západ nemá velký vliv na výkon kolektoru. Maximální přípustná odchylka je 45 ve směru na východ či západ (pro dodržení požadovaného výkonu je pak nutné zvětšit počet kolektorů) solární panel musí být montován pod úhlem od 20 o do 90 vzhledem k vodorovné ploše. Ideální úhel je pro efektivní činnost panelu je 40. Umisťujte solární panel takovým způsobem, aby jste dosáhli co nejkratší vedení směrem k akumulačímu zásobníku, kotelně apod. Dbejte, aby kolektor nebyl zastíněn stromy, okolními budovami apod.
