1 VIESMANN VITOSOL 200 F Ploché kolektory k využívání sluneční energie List technických údajů Obj. č. aceny:vizceník Pokyny pro uložení: Složka Vitotec, registr 13 VITOSOL 200 F TypSV2aSH2 Plochý kolektor pro svislou nebo vodorovnou montáž, na plochou a šikmou střechu, stejně jako pro integraci do střešní konstrukce a k montáži na volném prostranství. Typ SH2 také na fasády. VITOSOL 200 F Typ 5DI Velkoplošný plochý kolektor pro integraci do střešní konstrukce na šikmých střechách s krytinou z vlnových tašek Kohřevu pitné vody, topné vody a vody v bazénu pomocí výměníku tepla, jakož ikvýrobě provozního tepla. 8/2007

2 Popis výrobku Vitosol 200 F,typSV2aSH2 Hlavní součástí kolektoru Vitosol 200 F jeměděný absorbér s povlakem Sol Titan. Ten zaručuje vysokou absorpci slunečního záření a nízké emise tepelného záření. Na absorbéru je namontována měděná trubka meandrového tvaru, kterou proudí teplonosné médium. Teplonosné médium pohlcuje přes měděnou trubku teplo z absorbéru. Absorbér je obklopen vysoce tepelně izolovaným kolektorovým pláštěm, čímž se minimalizují ztráty tepla kolektoru. Vysoce kvalitní tepelná izolace je teplotně stálá a nedochází u ní k úniku plynů. Kolektor je zakryt solárním sklem. Toto se vyznačuje nízkým podílem železa, čímž se zvyšuje transmise solárního záření. Do jednoho kolektorového pole je možno paralelně spojit až 10 kolektorů. Zatímtoúčelem jsou dodávány pružné spojovací trubky utěsněné pomocí O kroužků. Připojovací sada se šroubeními se svěrnými kroužky umožňuje jednoduché spojení kolektorového pole s trubkami solárního okruhu. Do výstupu solárního okruhu se pomocí sady jímky montuje čidlo teploty kolektoru. A kryt ze solárního skla, 3,2 mm B hliníková krycí lišta C utěsnění skla D měděný absorbér E meandrová měděná trubka F izolační rohož z minerálních vláken G tepelná izolace z pěnové hmoty z melaminové pryskyřice H hliníkový profil rámu v barvě RAL 8019 K hliníko zinkový spodní plech Popis výrobku Vitosol 200 F, typ 5DI Hlavní součástí kolektoru Vitosol 200 F jeměděný absorbér s povlakem Sol Titan. Ten zaručuje vysokou absorpci slunečního záření a nízké emise tepelného záření. Na absorbéru je namontována měděná trubka, kterou proudí teplonosné médium. Teplonosné médium pohlcuje přes měděnou trubku teplo z absorbéru. Absorbér je obklopen vysoce tepelně izolovaným kolektorovým pláštěm, čímž se minimalizují ztráty tepla kolektoru. Vysoce kvalitní tepelná izolace je teplotně stálá a nedochází u ní k úniku plynů. Kolektor je zakryt solárním sklem. Toto se vyznačuje nízkým podílem železa, čímž se zvyšuje transmise solárního záření. Na zadní straně kolektoru se nachází flexibilní, tepelně izolované výstupní a vratné potrubí, jakož ijímkapročidlo teploty kolektoru. Kolektory Vitosol 200 F,typ5DI,jsouurčeny pro integraci do střešní konstrukce. A kryt ze solárního skla, 4 mm B hliníkový krycí rám C měděný harfový absorbér D hliníkový plášť, lesklý 2 VIESMANN VITOSOL 200 F

3 Popis výrobku Vitosol 200 F, typ 5DI (pokračování) E izolační proužky z minerálních vláken F izolační rohož z minerálních vláken G výztužný rám H ohebné připojovací potrubí s tepelnou izolací K montážní hák Výhody kolektoru Vitosol 200 F,typSV2aSH2 & Výkonný plochý kolektor s měděným absorbérem a vysoce efektivním povlakem Sol Titan. & Provedení měděného absorbéru v meandrovém tvaru s integrovaným sběrným potrubím. Paralelně lze propojit až 10 kolektorů. & Univerzálně použitelný pro montáž na střechu, integraci do střešní konstrukce a montáž na volném prostranství lze montovat svisle a vodorovně. & Atraktivní design kolektoru, rám v barvě RAL 8019 (hnědá). Na přání lze rám dodat ve všech ostatních barevných odstínech RAL. & Selektivně potažený absorbér, kryt ze solárního skla chudého na železo a vysoce účinná tepelná izolace jsou zárukou vysokých solárních výtěžků. & Trvalá těsnost a vysoká stabilita díky rotačně ohýbanému hliníkovému rámu a utěsnění skla v bezešvém provedení. & Korozivzdorná zadní stěna odolná vůči proražení. & Snadno montovatelný upevňovací systém Viessmann se staticky odzkoušenými a korozivzdornými součástmi z ušlechtilé oceli a hliníku platí jednotně pro všechny kolektory Viessmann. & Rychlé a spolehlivé připojení kolektorů ohebnými zásuvnými spojkami z vlnitých nerezových trubek. Výhody kolektoru Vitosol 200 F, typ 5DI & Velkoplošný plochý kolektor s vysoce účinným povlakem Sol Titan. & Vysoká účinnost díky absorbéru s vysoce selektivním povlakem, integrovanému potrubí a vysoce účinné tepelné izolaci. & Plocha absorbéru: 4,76 m 2 & Krátká montážní doba díky krytinovému rámu pro integraci do střešní konstrukce namontovanému na kolektor, ohebnému připojovacímu vedení a závěsným okům projeřáb. VITOSOL 200 F VIESMANN 3

4 Technické údaje kolektoru Vitosol 200 F,typSV2aSH2 Technické údaje Typ SV2 SH2 Celková plocha* 1 m 2 2,51 2,51 Plocha absorbéru m 2 2,32 2,32 Plocha otvoru* 2 m 2 2,33 2,33 Rozměry Šířka mm Výška mm Hloubka mm Optická účinnost* 3 % 79,3 79,3 Koeficient ztráty tepla k 1* 3 W/(m 2 K) 3,95 3,95 Koeficient ztráty tepla k 2* 3 W/(m 2 K 2 ) 0,0122 0,0122 Tepelná kapacita kj/(m 2 K) 6,4 6,4 Hmotnost kg Obsah kapaliny l 1,83 2,48 (teplonosné médium) Přípust. provozní tlak* 4 bar 6 6 Max. klidová teplota* 5 C Přípojka Ømm Požadavky na podklad a ukotvení střešní konstrukce dostatečně odolná proti působení síly větru Typ SV2 KRvstupdokolektoru(vtok) KV výstup z kolektoru (výtok) *1 Zapotřebí pro podání žádosti o státní dotace. *2 Rozhodující pro dimenzování zařízení. *3 Vztaženo k ploše absorbéru. *4 Při uzavřených systémech musí být v kolektorech za studena tlak min. 1 bar. *5 Klidová teplota je teplota, která se vyskytuje na nejteplejším místě kolektoru, při intenzitě globálního záření 1000 W, když zněj není odebíráno teplo. 4 VIESMANN VITOSOL 200 F

5 Technické údaje kolektoru Vitosol 200 F,typSV2aSH2 (pokračování) Typ SH2 KRvstupdokolektoru(vtok) KV výstup z kolektoru (výtok) Technické údaje kolektoru Vitosol 200 F, typ 5DI Technické údaje Celková plocha* 1 m 2 5,25 Plocha absorbéru m 2 4,76 Plocha otvoru* 2 m 2 4,92 Rozměry Šířka mm 2570 Výška mm 2040 Hloubka mm 116 Optická účinnost* 3 % 84 Koeficient ztráty tepla k 1* 3 W/(m 2 K) 4,16 Koeficient ztráty tepla k 2* 3 W/(m 2 K 2 ) 0,0073 Tepelná kapacita kj/(m 2 K) 6,4 Hmotnost kg 105 Obsah kapaliny l 4,2 (teplonosné médium) Přípust. provozní tlak* 4 bar 6 Max. klidová teplota* 5 C 185 Přípojka Ømm 22 Požadavky na podklad a ukotvení střešní konstrukce dostatečně odolná proti působení síly větru *1 Zapotřebí pro podání žádosti o státní dotace. *2 Rozhodující pro dimenzování zařízení. *3 Vztaženo k ploše absorbéru. *4 Při uzavřených systémech musí být v kolektorech za studena tlak min. 1 bar. *5 Klidová teplota je teplota, která se vyskytuje na nejteplejším místě kolektoru, při intenzitě globálního záření 1000 W, když zněj není odebíráno teplo. VITOSOL 200 F VIESMANN 5

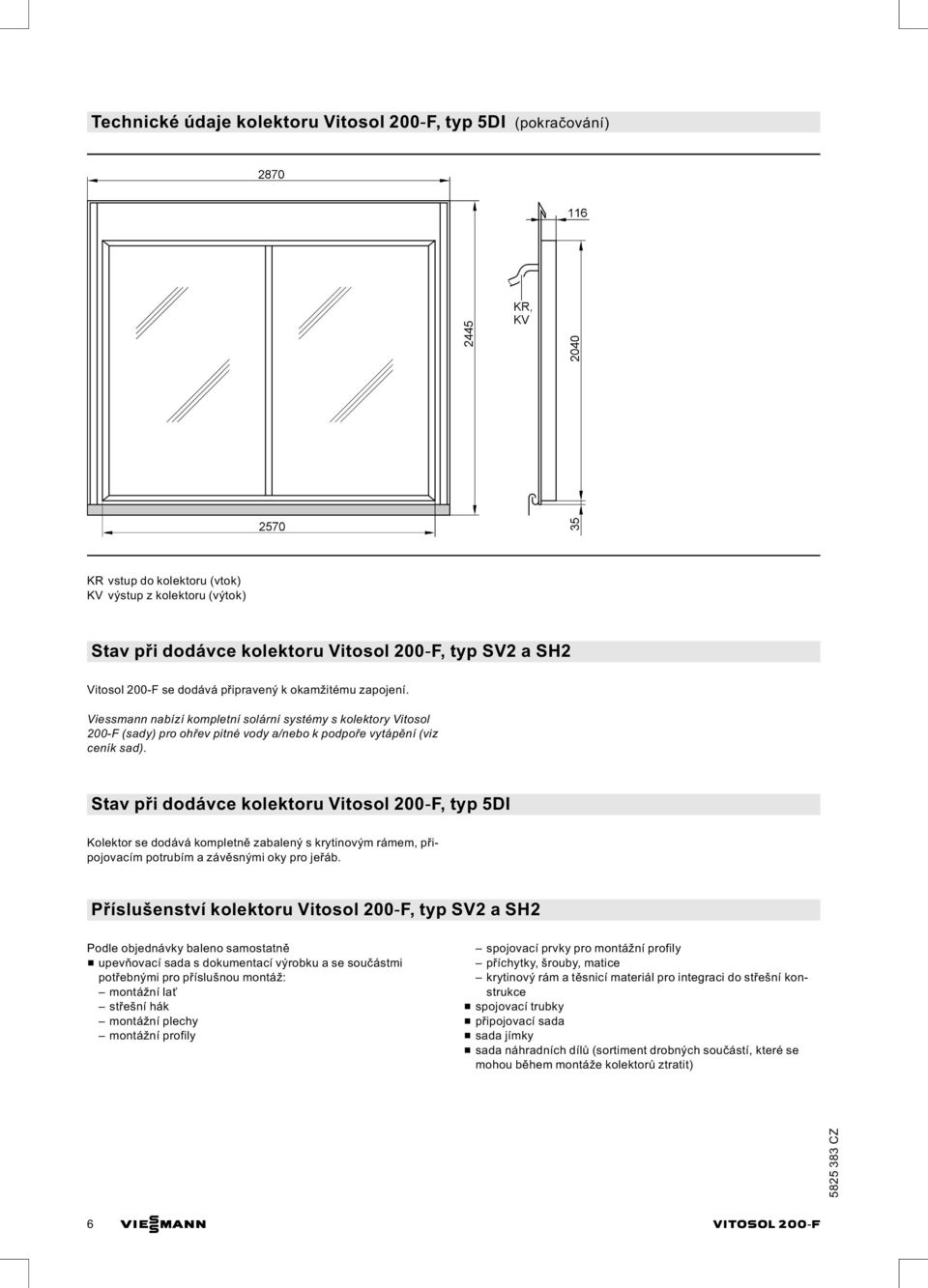

6 Technické údaje kolektoru Vitosol 200 F, typ 5DI (pokračování) KRvstupdokolektoru(vtok) KV výstup z kolektoru (výtok) Stav při dodávce kolektoru Vitosol 200 F,typSV2aSH2 Vitosol 200 F se dodává připravenýkokamžitému zapojení. Viessmann nabízí kompletní solární systémy s kolektory Vitosol 200 F (sady) pro ohřev pitné vody a/nebo k podpoře vytápění (viz ceník sad). Stav při dodávce kolektoru Vitosol 200 F, typ 5DI Kolektor se dodává kompletně zabalený s krytinovým rámem, připojovacím potrubím a závěsnými oky pro jeřáb. Příslušenství kolektoru Vitosol 200 F,typSV2aSH2 Podle objednávky baleno samostatně & upevňovací sada s dokumentací výrobku a se součástmi potřebnými pro příslušnou montáž: montážní lať střešní hák montážní plechy montážní profily spojovací prvky pro montážní profily příchytky, šrouby, matice krytinový rám a těsnicí materiál pro integraci do střešní konstrukce & spojovací trubky & připojovací sada & sada jímky & sada náhradních dílů (sortiment drobných součástí, které se mohou během montáže kolektorů ztratit) 6 VIESMANN VITOSOL 200 F

7 Příslušenství kolektoru Vitosol 200 F,typSV2,SH2a5DI & Solar Divicon (čerpací stanice pro kolektorový okruh) & solární čerpací jednotka (pro druhý okruh čerpadla) & připojovací potrubí, délka 24 m & montážní sada pro připojovací potrubí k zásobníkovému ohřívači vody & odlučovač vzduchu & rychlý odvzdušňovač st kusem a se šroubením se svěrným kroužkem & šroubení se svěrným kroužkem (s odvzdušňováním nebo bez něj) & připojovací potrubí, délka 1,0 m, 2 kusy & solární výstupní a vratné potrubí & plnicí armatura & plnicí stanice & solární ruční plnicí pumpa & solární expanzní nádoba s uzavíracím ventilem & předřazená nádoba & zkoušečka mrazuvzdornosti & kryty pro hydraulické přípojky & krycí lišta pro mezery mezi kolektory & teplonosné médium Nejedovatá kapalina pro solární zařízení s účinnými ochrannými přísadami proti korozi a stárnutí. & solární zkušební kufřík Technické údaje teplonosného média Mrazuvzdornost: do 28 C Hustota při 20 C: 1,032 až 1,035 g/cm 3 dle ASTM D 1122 Viskozita při 20 C: 4,5až 5,5 mm 2 /s dle DIN Hodnota ph: 9,0 až 10,5 dle ASTM D 1287 Barva: čirá, fialově fluoreskující Balení: 25 nebo 200 litrů v nevratných nádobách Ověřená kvalita Kolektory splňují požadavky ekologické značky Modrý anděl dle RAL UZ 73. Značka CE podle stávajících směrnic ES Typ SV2, SH2: Odzkoušen dle Solar KEYMARK. Typ 5DI: Pečeť jakosti SPF (zkouška kvality ve zkušebním a výzkumném ústavu pro solární energii ve švýcarském Rapperswilu) VITOSOL 200 F VIESMANN 7

8 Technické změny vyhrazeny! Viessmann spol. s r.o. Chrášťany Rudná u Prahy Telefon: Telefax: VIESMANN VITOSOL 200 F Tištěno na ekologickém papíru běleném bez chlóru
