1 solární systémy Vakuové trubicové solární kolektory

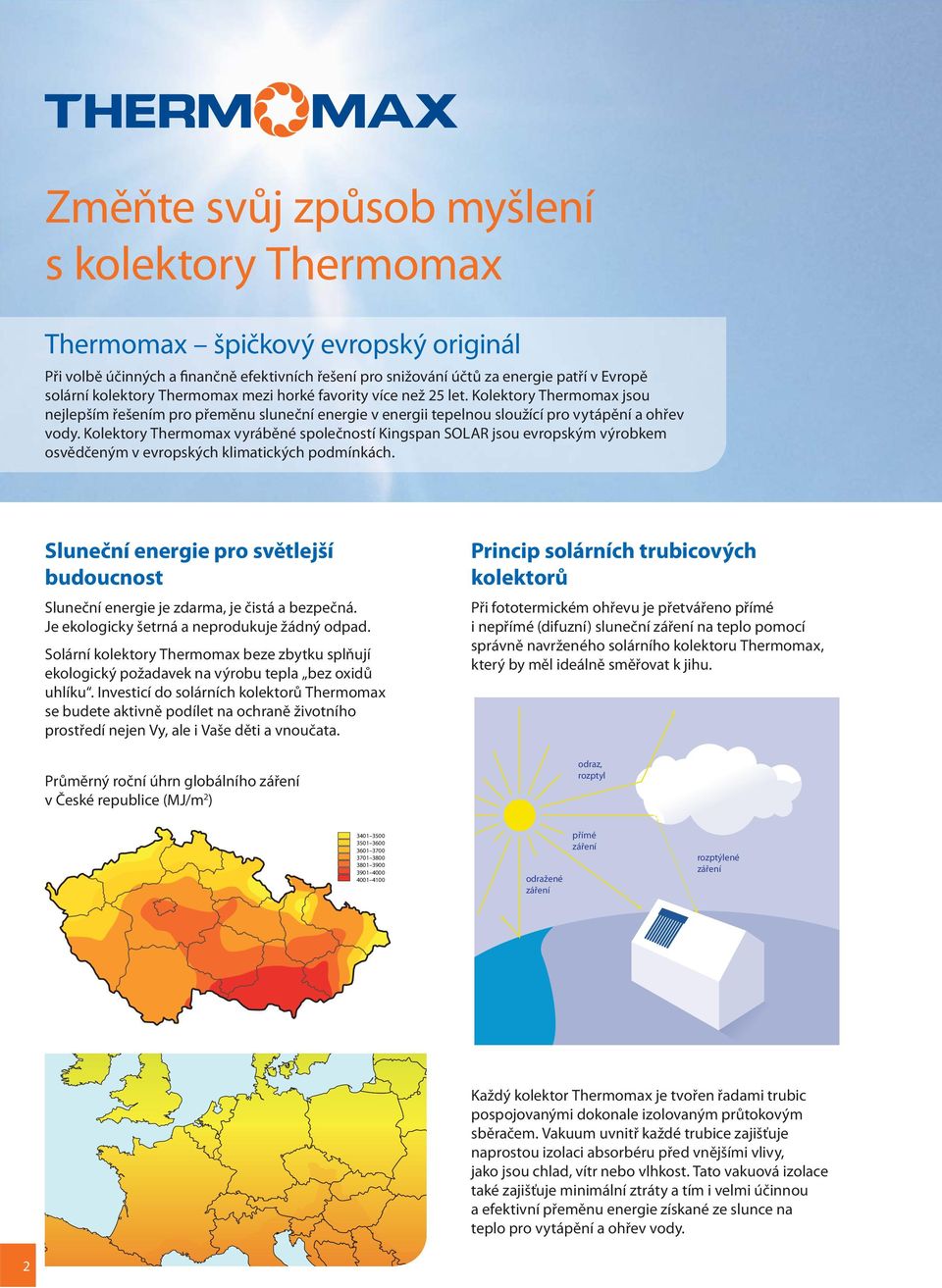

2 Změňte svůj způsob myšlení s kolektory Thermomax Thermomax špičkový evropský originál Při volbě účinných a finančně efektivních řešení pro snižování účtů za energie patří v Evropě solární kolektory Thermomax mezi horké favority více než 25 let. Kolektory Thermomax jsou nejlepším řešením pro přeměnu sluneční energie v energii tepelnou sloužící pro vytápění a ohřev vody. Kolektory Thermomax vyráběné společností Kingspan SOLAR jsou evropským výrobkem osvědčeným v evropských klimatických podmínkách. Sluneční energie pro světlejší budoucnost Sluneční energie je zdarma, je čistá a bezpečná. Je ekologicky šetrná a neprodukuje žádný odpad. Solární kolektory Thermomax beze zbytku splňují ekologický požadavek na výrobu tepla bez oxidů uhlíku. Investicí do solárních kolektorů Thermomax se budete aktivně podílet na ochraně životního prostředí nejen Vy, ale i Vaše děti a vnoučata. Průměrný roční úhrn globálního záření v České republice (MJ/m 2 ) Princip solárních trubicových kolektorů Při fototermickém ohřevu je přetvářeno přímé i nepřímé (difuzní) sluneční záření na teplo pomocí správně navrženého solárního kolektoru Thermomax, který by měl ideálně směřovat k jihu. odraz, rozptyl odražené záření přímé záření rozptýlené záření Každý kolektor Thermomax je tvořen řadami trubic pospojovanými dokonale izolovaným průtokovým sběračem. Vakuum uvnitř každé trubice zajišťuje naprostou izolaci absorbéru před vnějšími vlivy, jako jsou chlad, vítr nebo vlhkost. Tato vakuová izolace také zajišťuje minimální ztráty a tím i velmi účinnou a efektivní přeměnu energie získané ze slunce na teplo pro vytápění a ohřev vody. 2

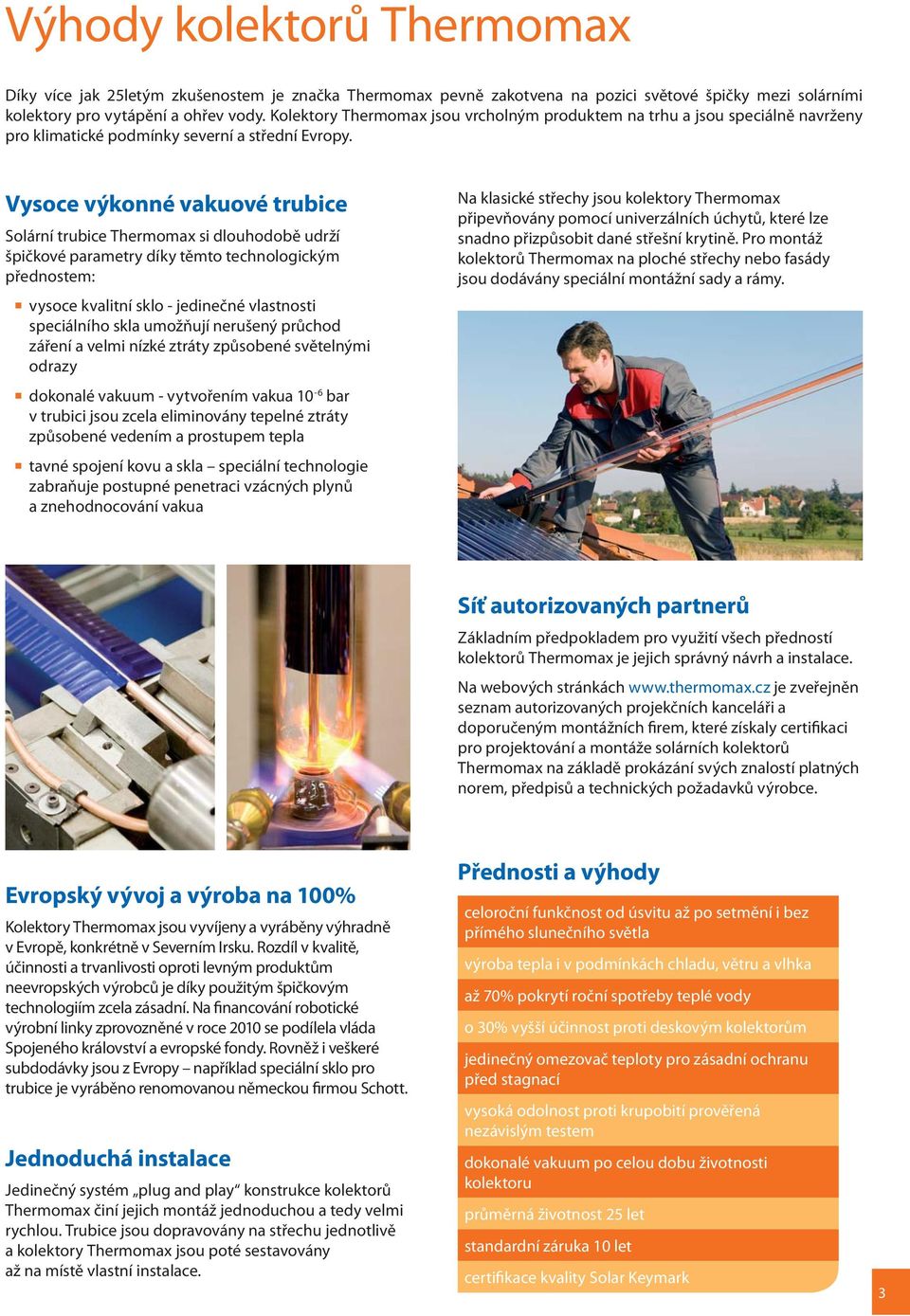

3 Výhody kolektorů Thermomax Díky více jak 25letým zkušenostem je značka Thermomax pevně zakotvena na pozici světové špičky mezi solárními kolektory pro vytápění a ohřev vody. Kolektory Thermomax jsou vrcholným produktem na trhu a jsou speciálně navrženy pro klimatické podmínky severní a střední Evropy. Vysoce výkonné vakuové trubice Solární trubice Thermomax si dlouhodobě udrží špičkové parametry díky těmto technologickým přednostem: vysoce kvalitní sklo - jedinečné vlastnosti speciálního skla umožňují nerušený průchod záření a velmi nízké ztráty způsobené světelnými odrazy dokonalé vakuum - vytvořením vakua 10-6 bar v trubici jsou zcela eliminovány tepelné ztráty způsobené vedením a prostupem tepla tavné spojení kovu a skla speciální technologie zabraňuje postupné penetraci vzácných plynů a znehodnocování vakua Na klasické střechy jsou kolektory Thermomax připevňovány pomocí univerzálních úchytů, které lze snadno přizpůsobit dané střešní krytině. Pro montáž kolektorů Thermomax na ploché střechy nebo fasády jsou dodávány speciální montážní sady a rámy. Síť autorizovaných partnerů Základním předpokladem pro využití všech předností kolektorů Thermomax je jejich správný návrh a instalace. Na webových stránkách je zveřejněn seznam autorizovaných projekčních kanceláři a doporučeným montážních firem, které získaly certifikaci pro projektování a montáže solárních kolektorů Thermomax na základě prokázání svých znalostí platných norem, předpisů a technických požadavků výrobce. Evropský vývoj a výroba na 100% Kolektory Thermomax jsou vyvíjeny a vyráběny výhradně v Evropě, konkrétně v Severním Irsku. Rozdíl v kvalitě, účinnosti a trvanlivosti oproti levným produktům neevropských výrobců je díky použitým špičkovým technologiím zcela zásadní. Na financování robotické výrobní linky zprovozněné v roce 2010 se podílela vláda Spojeného království a evropské fondy. Rovněž i veškeré subdodávky jsou z Evropy například speciální sklo pro trubice je vyráběno renomovanou německou firmou Schott. Jednoduchá instalace Jedinečný systém plug and play konstrukce kolektorů Thermomax činí jejich montáž jednoduchou a tedy velmi rychlou. Trubice jsou dopravovány na střechu jednotlivě a kolektory Thermomax jsou poté sestavovány až na místě vlastní instalace. Přednosti a výhody celoroční funkčnost od úsvitu až po setmění i bez přímého slunečního světla výroba tepla i v podmínkách chladu, větru a vlhka až 70% pokrytí roční spotřeby teplé vody o 30% vyšší účinnost proti deskovým kolektorům jedinečný omezovač teploty pro zásadní ochranu před stagnací vysoká odolnost proti krupobití prověřená nezávislým testem dokonalé vakuum po celou dobu životnosti kolektoru průměrná životnost 25 let standardní záruka 10 let certifikace kvality Solar Keymark 3

4 HP200/250 vakuové solární trubice Umístění kolektorů 1 Ideální sklon Umístění na plochou střechu 3 Možnost natočení trubic Heat Pipe kolektor HP200/250 Vysoce účinný vakuový trubicový kolektor pracující na principu tepelné trubice (Heat Pipe). Teplotní omezovač je umístěn v kondenzační hlavici. Vakuové trubice jsou přes pevný sběrač kolektoru připojeny nepřímo k solárnímu okruhu. V absorbérech jednotlivých trubic cirkuluje nosné médium, které se vypařuje vlivem slunečního záření a prostřednictvím kondenzátoru odevzdává teplo médiu solárního okruhu. Systém Heat Pipe se vyznačuje velkou odolností proti stagnaci, která je garantována oddělenými okruhy a omezovači teploty (Snap Disc) na jednotlivých trubicích. Nevýhodou je, kromě zanedbatelně nižší účinnosti systému, nutnost instalace kolektorů výhradně ve svislé pracovní poloze se sklonem trubic 20 až 70. Snap Disk - ochrana kolektoru před stagnací Zařízení je otevřené a tepelný přenos probíhá, dokud teplota kondenzátoru nedosáhne 95 C (HP200) nebo 135 C (HP250). Disk se aktivuje, uzavře zařízení a tím přeruší přenos tepla do kondenzátoru. 4 Jakmile teplota klesne pod 95 C nebo 135 C, zařízení se opět otevře a znovu spustí tepelný přenos.

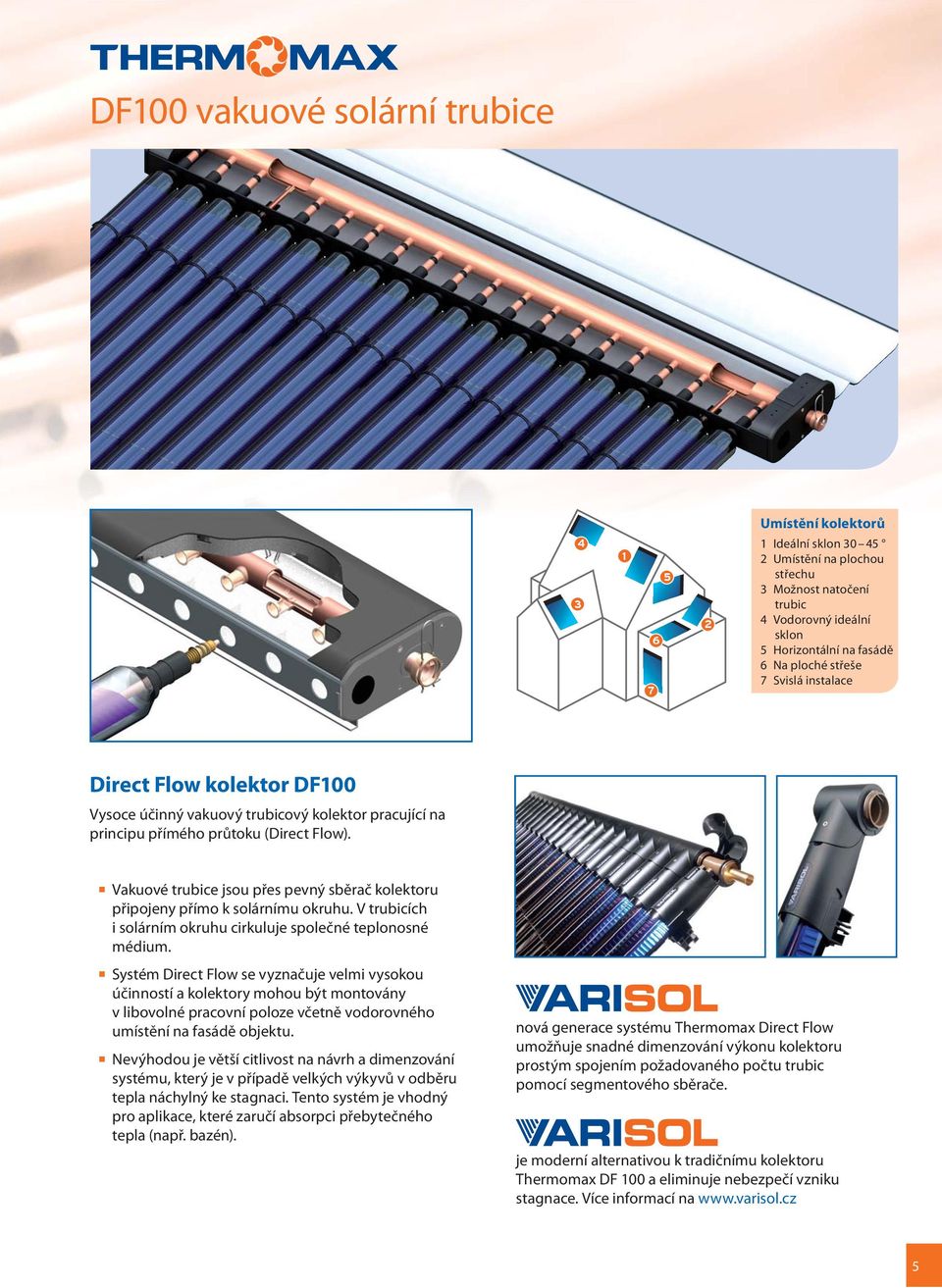

5 DF100 vakuové solární trubice Umístění kolektorů Ideální sklon Umístění na plochou střechu 3 Možnost natočení trubic 4 Vodorovný ideální sklon 5 Horizontální na fasádě 6 Na ploché střeše 7 Svislá instalace Direct Flow kolektor DF100 Vysoce účinný vakuový trubicový kolektor pracující na principu přímého průtoku (Direct Flow). Vakuové trubice jsou přes pevný sběrač kolektoru připojeny přímo k solárnímu okruhu. V trubicích i solárním okruhu cirkuluje společné teplonosné médium. Systém Direct Flow se vyznačuje velmi vysokou účinností a kolektory mohou být montovány v libovolné pracovní poloze včetně vodorovného umístění na fasádě objektu. Nevýhodou je větší citlivost na návrh a dimenzování systému, který je v případě velkých výkyvů v odběru tepla náchylný ke stagnaci. Tento systém je vhodný pro aplikace, které zaručí absorpci přebytečného tepla (např. bazén). nová generace systému Thermomax Direct Flow umožňuje snadné dimenzování výkonu kolektoru prostým spojením požadovaného počtu trubic pomocí segmentového sběrače. je moderní alternativou k tradičnímu kolektoru Thermomax DF 100 a eliminuje nebezpečí vzniku stagnace. Více informací na 5

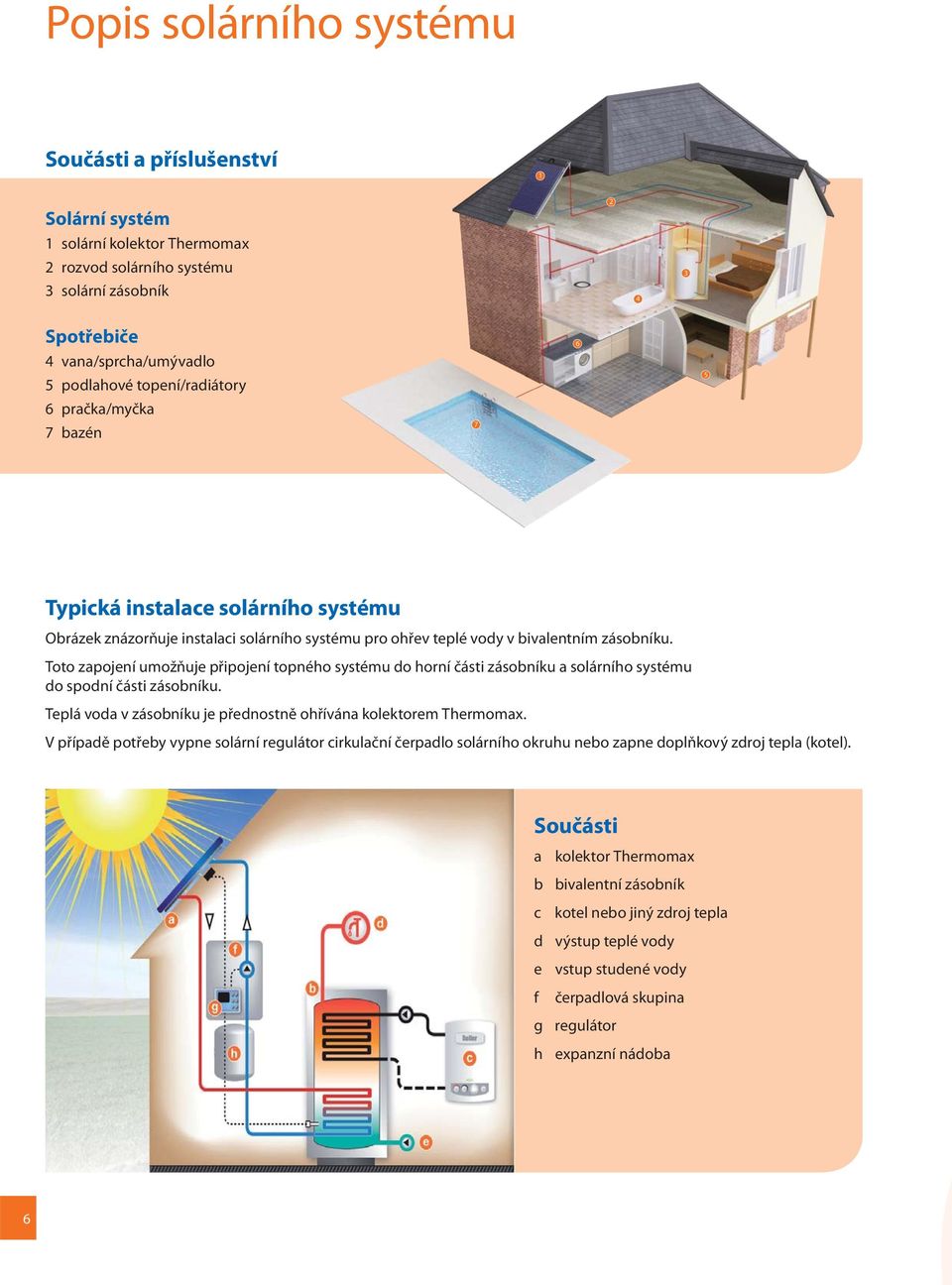

6 Popis solárního systému Součásti a příslušenství 1 Solární systém 1 solární kolektor Thermomax 2 rozvod solárního systému 3 solární zásobník Spotřebiče 4 vana/sprcha/umývadlo 5 podlahové topení/radiátory 6 pračka/myčka 7 bazén Typická instalace solárního systému Obrázek znázorňuje instalaci solárního systému pro ohřev teplé vody v bivalentním zásobníku. Toto zapojení umožňuje připojení topného systému do horní části zásobníku a solárního systému do spodní části zásobníku. Teplá voda v zásobníku je přednostně ohřívána kolektorem Thermomax. V případě potřeby vypne solární regulátor cirkulační čerpadlo solárního okruhu nebo zapne doplňkový zdroj tepla (kotel). Součásti a kolektor Thermomax b bivalentní zásobník c kotel nebo jiný zdroj tepla d výstup teplé vody e vstup studené vody f čerpadlová skupina g regulátor h expanzní nádoba 6

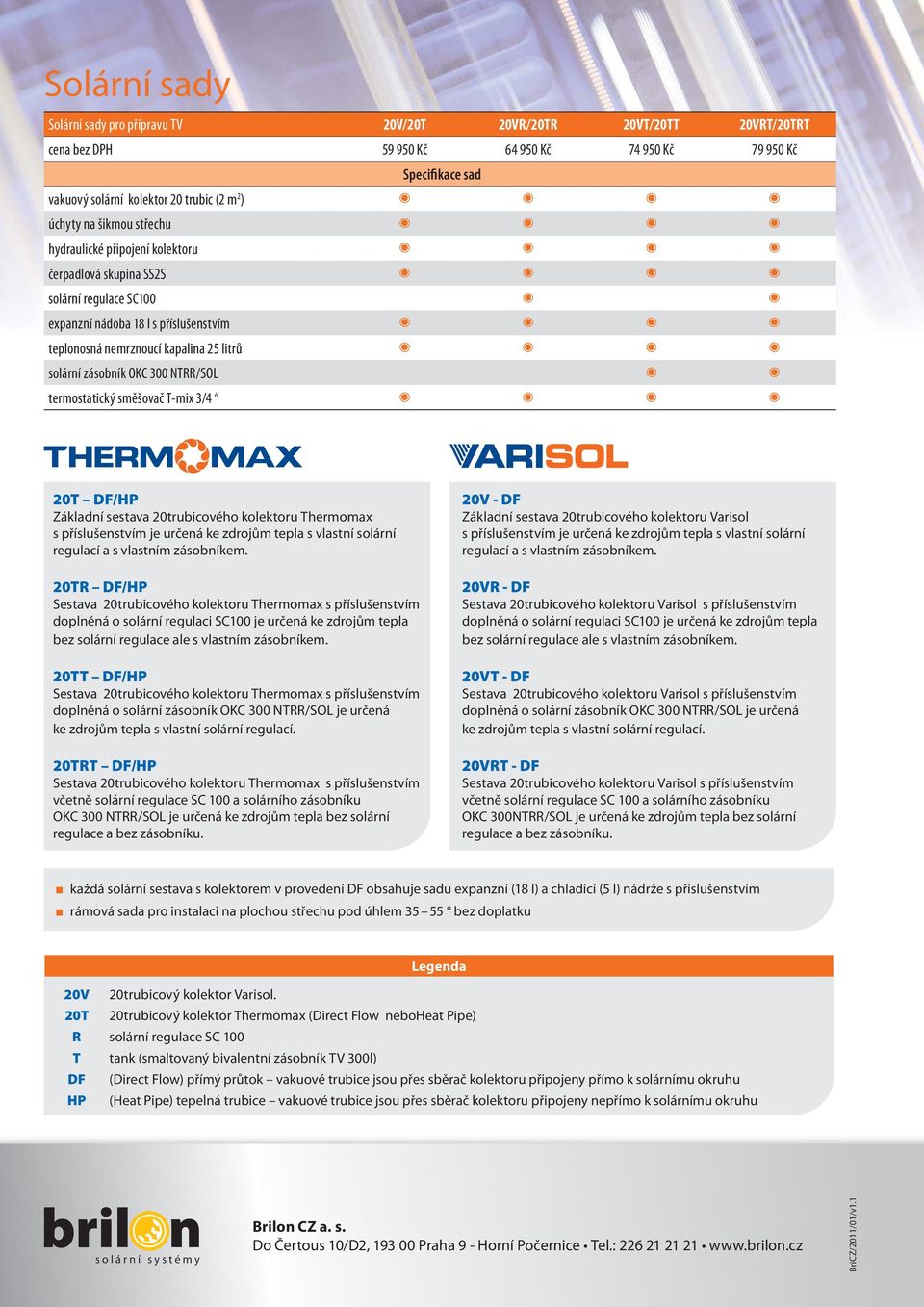

7 Technické parametry HP200/250 DF100 Varisol DF 1 m 2 2 m 2 3 m 2 1 m 2 2 m 2 3 m 2 0,14 m 2 počet trubic Počet trubic [ks] Celková plocha kolektoru [m 2 ] 1,420 2,840 4,260 1,420 2,830 4,250 0,14 počet trubic Plocha apertury [m 2 ] 1,070 2,160 3,230 1,070 2,150 3,230 0,105 počet trubic Plocha absorberu [m 2 ] 1,007 2,010 3,021 1,002 2,004 3,020 0,101 počet trubic Rozměry [mm] , Objem kapaliny [l] 0,6 1,1 1,7 1,8 3,6 5,6 0,19 počet trubic Připojovací rozměr [mm]/materiál 22/Cu 22/Cu 22/Cu 22/Cu 22/Cu 22/Cu 22/Cu Hmotnost [kg] 25 50,3 75, ,8 81,4 2,2 počet trubic Doporučený sklon [ ] Hodnoty vztažené k apertuře Účinnost 0,726/0,761 0,726/0,761 0,726/0,761 0,773 0,773 0,773 0,783 a 1 [W/m 2 K] 1,55/1,36 1,55/1,36 1,55/1,36 1,430 1,430 1,430 1,061 a 2 [W/m 2 K 2 ] 0,006/0,0074 0,006/0,0074 0,006/0,0074 0,006 0,006 0,006 0,023 Provozní data Objemový průtok Doporučený [l/hod] počet trubic Minimální [l/hod] počet trubic Maximální [l/hod] počet trubic Tlaková ztráta (pro 33% glykol v závislosti na průtoku) [mbar]/ [xx l/hod.] - 4,11/120/1 10,47/180/1-8,54/120/1 12,57/180/1 10 trubic 2/60/1 20 trubic 3,5/120/1 30 trubic 10/180/1 Doporučený prac. přetlak [MPa] 0,3 0,3 0,3 0,3 0,3 0,3 0,3 Maximální pracovní přetlak [MPa] 0,8 0,8 0,8 0,8 0,8 0,8 0,8 Stagnační teplota [ C] 184/ / / Omezovač teploty [ C] 95 /130 95/130 95/ Teplonosné médium Voda/Glykol Voda/Glykol Voda/Glykol Voda/Glykol Voda/Glykol Voda/Glykol Voda/Glykol Absortivita [%] Emisivita [%] * Optická účinnost, a 1 a a 2 jsou vztaženy k apertuře Přehled SVT kódů výrobků pro dotační program Zelená úsporám SVT kód název popis SVT10641 Thermomax DF přímý průtok, 10 trubic SVT10642 Thermomax DF přímý průtok, 20 trubic SVT10643 Thermomax DF přímý průtok, 30 trubic SVT10644 Thermomax HP topná trubice, 10 trubic SVT10645 Thermomax HP topná trubice, 20 trubic SVT10646 Thermomax HP topná trubice, 30 trubic SVT10647 Varisol DF přímý průtok, 1 trubice
