DUPLEX ECV kompaktní větrací jednotky vertikální s rekuperací tepla a elektronicky řízenými ventilátory

Transkript

1 ECV kompaktní větrací jednotky vertikální s rekuperací tepla a elektronicky řízenými ventilátory REGULÁTOR CP 1 displej x 16 znaků volba provozních režimů kabelové propojení slaboproudé informace o provozu (LED diody) víceúčelové tlačítko napájení V 4x připojovací hrdlo 16 filtr přiváděného vzduchu G4 tkanina nebo kazeta Větrání a vytápění rodinných domů a bytů vydání /9 Větrací jednotky, rekuperace tepla kapitola. JEDNOTA ECV předfiltr odpadního vzduchu z tahokovu připojovací svorkovnice a regulační modul protiproudý rekuperační výměník s účinností 9 % alternativní výstup čerstvého vzduchu (provedení 1 ) prostor by-passu s vestavěnou klapkou se servopohonem x elektronicky řízené ventilátory D IVIZE V ĚTRÁNÍ A VYTÁPĚNÍ RODINNÝCH DOMŮ A BYTŮ ATREA s.r.o., V Aleji Jablonec n. N. Česká republika Tel.: Fax: rd@atrea.cz

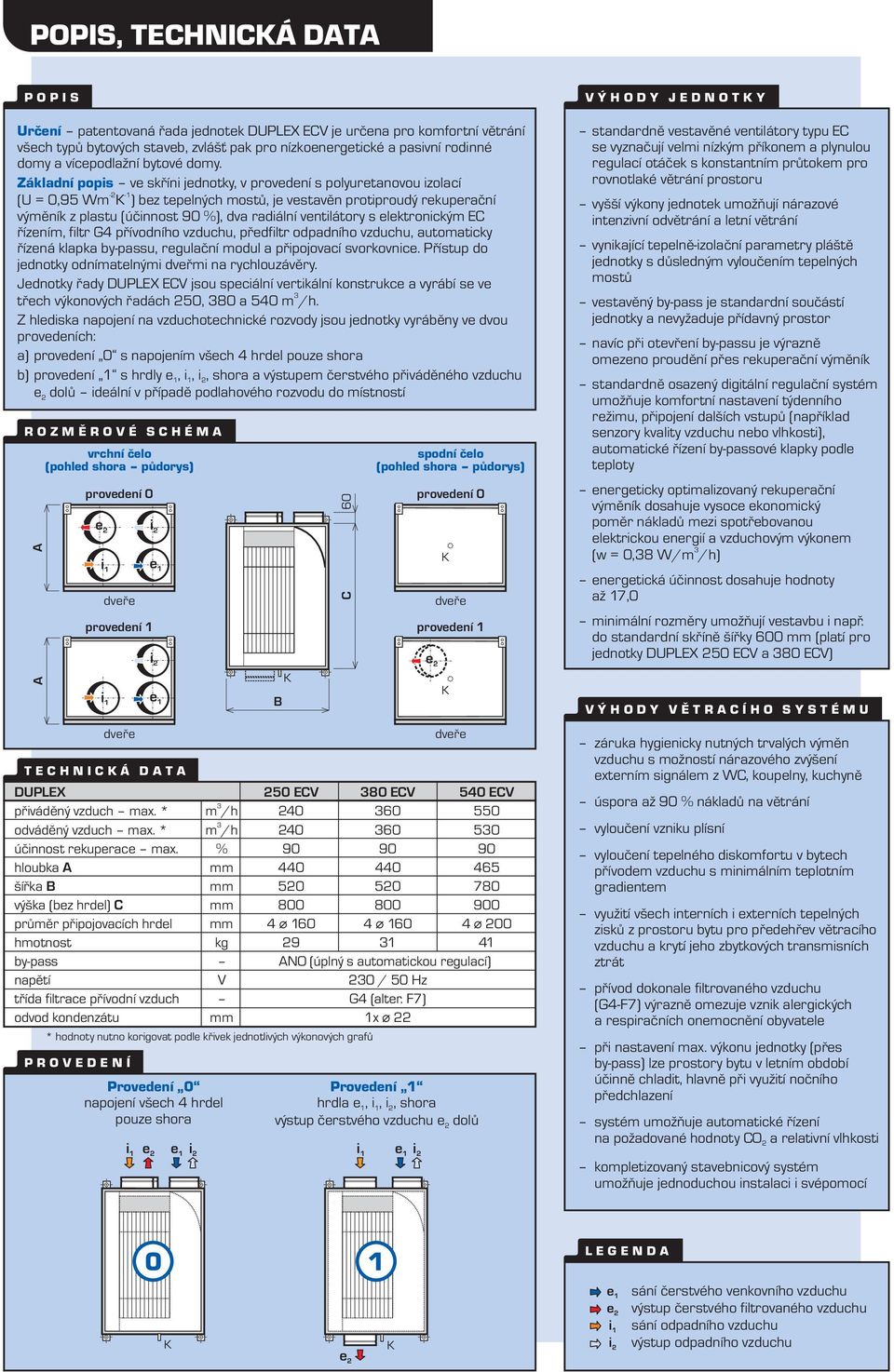

2 POPIS, TECHNICÁ DATA POPIS Určení patentovaná řada jednotek ECV je určena pro komfortní větrání všech typů bytových staveb, zvlášť pak pro nízkoenergetické a pasivní rodinné domy a vícepodlažní bytové domy. Základní popis ve skříni jednotky, v provedení s polyuretanovou izolací - -1 (U =,95 Wm ) bez tepelných mostů, je vestavěn protiproudý rekuperační výměník z plastu (účinnost 9 %), dva radiální ventilátory s elektronickým EC řízením, filtr G4 přívodního vzduchu, předfiltr odpadního vzduchu, automaticky řízená klapka by-passu, regulační modul a připojovací svorkovnice. Přístup do jednotky odnímatelnými dveřmi na rychlouzávěry. Jednotky řady ECV jsou speciální vertikální konstrukce a vyrábí se ve třech výkonových řadách 5, 8 a 54 m /h. Z hlediska napojení na vzduchotechnické rozvody jsou jednotky vyráběny ve dvou provedeních: a) provedení s napojením všech 4 hrdel pouze shora b) provedení 1 s hrdly, i 1, i, shora a výstupem čerstvého přiváděného vzduchu e dolů ideální v případě podlahového rozvodu do místností ROZMĚ ROVÉ SCHÉMA A A vrchní čelo (pohled shora půdorys) provedení TECHNICÁ DATA 5 ECV 8 ECV 54 ECV přiváděný vzduch max. * m /h odváděný vzduch max. * m /h účinnost rekuperace max. % hloubka A mm šířka B mm výška (bez hrdel) C mm průměr připojovacích hrdel mm hmotnost kg by-pass ANO (úplný s automatickou regulací) napětí V / 5 Hz třída filtrace přívodní vzduch G4 (alter. F7) odvod kondenzátu mm 1x * hodnoty nutno korigovat podle křivek jednotlivých výkonových grafů PROVEDENÍ i 1 provedení 1 i i 1 i Provedení napojení všech 4 hrdel pouze shora B C 6 i 1 i i 1 i spodní čelo (pohled shora půdorys) provedení provedení 1 Provedení 1 hrdla e,i,i,shora 1 1 výstup čerstvého vzduchu e dolů VÝHODY JEDNOTY standardně vestavěné ventilátory typu EC se vyznačují velmi nízkým příkonem a plynulou regulací otáček s konstantním průtokem pro rovnotlaké větrání prostoru vyšší výkony jednotek umožňují nárazové intenzivní odvětrání a letní větrání vynikající tepelně-izolační parametry pláště jednotky s důsledným vyloučením tepelných mostů vestavěný by-pass je standardní součástí jednotky a nevyžaduje přídavný prostor navíc při otevření by-passu je výrazně omezeno proudění přes rekuperační výměník standardně osazený digitální regulační systém umožňuje komfortní nastavení týdenního režimu, připojení dalších vstupů (například senzory kvality vzduchu nebo vlhkosti), automatické řízení by-passové klapky podle teploty energeticky optimalizovaný rekuperační výměník dosahuje vysoce ekonomický poměr nákladů mezi spotřebovanou elektrickou energií a vzduchovým výkonem (w=,8w/m/h) energetická účinnost dosahuje hodnoty až 17, minimální rozměry umožňují vestavbu i např. do standardní skříně šířky 6 mm (platí pro jednotky 5 ECV a 8 ECV) VÝHODY VĚTRACÍHO SYSTÉMU záruka hygienicky nutných trvalých výměn vzduchu s možností nárazového zvýšení externím signálem z WC, koupelny, kuchyně úspora až 9 % nákladů na větrání vyloučení vzniku plísní vyloučení tepelného diskomfortu v bytech přívodem vzduchu s minimálním teplotním gradientem využití všech interních i externích tepelných zisků z prostoru bytu pro předehřev větracího vzduchu a krytí jeho zbytkových transmisních ztrát přívod dokonale filtrovaného vzduchu (G4-F7) výrazně omezuje vznik alergických a respiračních onemocnění obyvatele při nastavení max. výkonu jednotky (přes by-pass) lze prostory bytu v letním období účinně chladit, hlavně při využití nočního předchlazení systém umožňuje automatické řízení na požadované hodnoty CO a relativní vlhkosti kompletizovaný stavebnicový systém umožňuje jednoduchou instalaci i svépomocí 1 LEGENDA e1 e i1 i sání čerstvého venkovního vzduchu výstup čerstvého filtrovaného vzduchu sání odpadního vzduchu výstup odpadního vzduchu

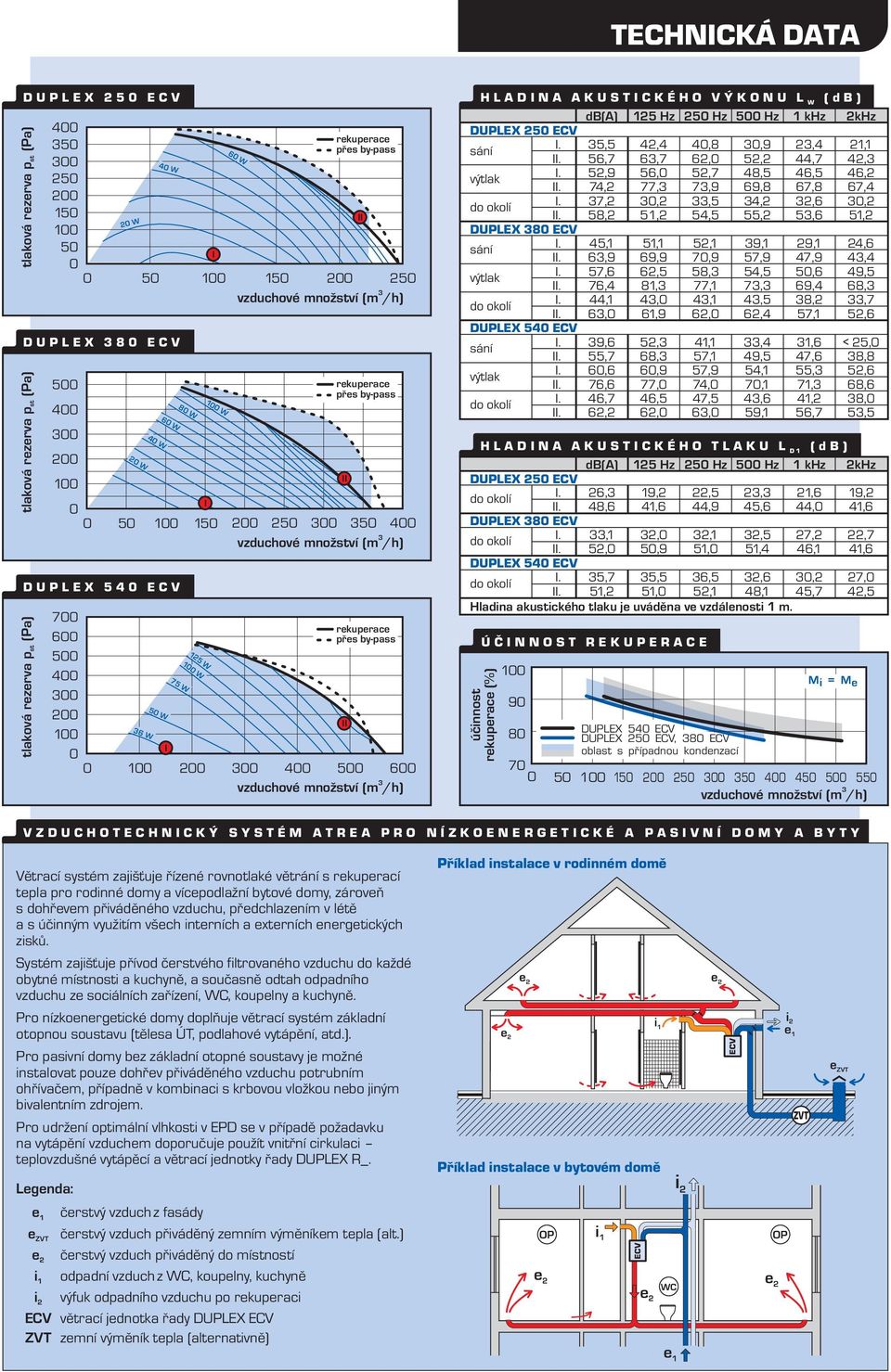

3 TECHNICÁ DATA tlaková rezerva p (Pa) st tlaková rezerva p (Pa) st tlaková rezerva p (Pa) st 5 ECV 4 rekuperace 5 přes by-pass 5 15 II 1 5 I W 8 ECV W ECV 6 W 1 4 W 5 W 4 W 6 W I 8 W 75 W 15 W 1 W 1 W I 6 W rekuperace přes by-pass II rekuperace přes by-pass II HLADINA AUSTICÉHO VÝONU L W ( d B) db(a) 15 Hz 5 Hz 5 Hz 1 khz khz 5 ECV sání I. 5,5 4,4 4,8,9,4 1,1 II. 56,7 6,7 6, 5, 44,7 4, výtlak I. 5,9 56, 5,7 48,5 46,5 46, II. 74, 77, 7,9 69,8 67,8 67,4 I. 7,,,5 4,,6, II. 58, 51, 545, 55, 5,6 51, 8 ECV sání I. 45,1 51,1 5,1 9,1 9,1 4,6 II. 6,9 69,9 7,9 57,9 47,9 4,4 výtlak I. 57,6 6,5 58, 54,5 5,6 49,5 II. 76,4 81, 77,1 7, 69,4 68, I. 44,1 4, 4,1 4,5 8,,7 II. 6, 61,9 6, 6,4 57,1 5,6 54 ECV sání I. 9,6 5, 41,1,4 1,6 < 5, II. 55,7 68, 57,1 49,5 47,6 8,8 výtlak I. 6,6 6,9 57,9 54,1 55, 5,6 II. 76,6 77, 74, 7,1 71, 68,6 I. 46,7 46,5 47,5 4,6 41, 8, II. 6, 6, 6, 59,1 56,7 5,5 HLADINA AUSTICÉHO TLAU L D1 ( d B) db(a) 15 Hz 5 Hz 5 Hz 1 khz khz 5 ECV I. 6, 19,,5, 1,6 19, II. 48,6 41,6 44,9 45,6 44, 41,6 8 ECV I.,1,,1,5 7,,7 II. 5, 5,9 51, 51,4 46,1 41,6 54 ECV I. 5,7 5,5 6,5,6, 7, II. 51, 51, 5,1 48,1 45,7 4,5 Hladina akustického tlaku je uváděna ve vzdálenosti 1 m. ÚČ INNOST REUPERACE účinnost rekuperace (%) 1 9 Mi = Me 54 ECV 8 5 ECV, 8 ECV oblast s případnou kondenzací VZDUCHOTECHNICÝ SYSTÉM ATREA PRO NÍZOENERGETICÉ A PASIVNÍ DOMY A BYTY Větrací systém zajišťuje řízené rovnotlaké větrání s rekuperací tepla pro rodinné domy a vícepodlažní bytové domy, zároveň s dohřevem přiváděného vzduchu, předchlazením v létě a s účinným využitím všech interních a externích energetických zisků. Systém zajišťuje přívod čerstvého filtrovaného vzduchu do každé obytné místnosti a kuchyně, a současně odtah odpadního vzduchu ze sociálních zařízení, WC, koupelny a kuchyně. Pro nízkoenergetické domy doplňuje větrací systém základní otopnou soustavu (tělesa ÚT, podlahové vytápění, atd.). Pro pasivní domy bez základní otopné soustavy je možné instalovat pouze dohřev přiváděného vzduchu potrubním ohřívačem, případně v kombinaci s krbovou vložkou nebo jiným bivalentním zdrojem. Pro udržení optimální vlhkosti v EPD se v případě požadavku na vytápění vzduchem doporučuje použít vnitřní cirkulaci teplovzdušné vytápěcí a větrací jednotky řady R_. Legenda: e1 čerstvý vzduchz fasády ezvt čerstvý vzduch přiváděný zemním výměníkem tepla ( alt.) e čerstvý vzduch přiváděný do místností i1 odpadní vzduchz WC, koupelny, kuchyně i výfuk odpadního vzduchu po rekuperaci ECV větrací jednotka řady ECV ZVT zemní výměník tepla (alternativně) Příklad instalace v rodinném domě i 1 Příklad instalace v bytovém domě i OP i 1 ECV WC ECV OP i ZVT e ZVT

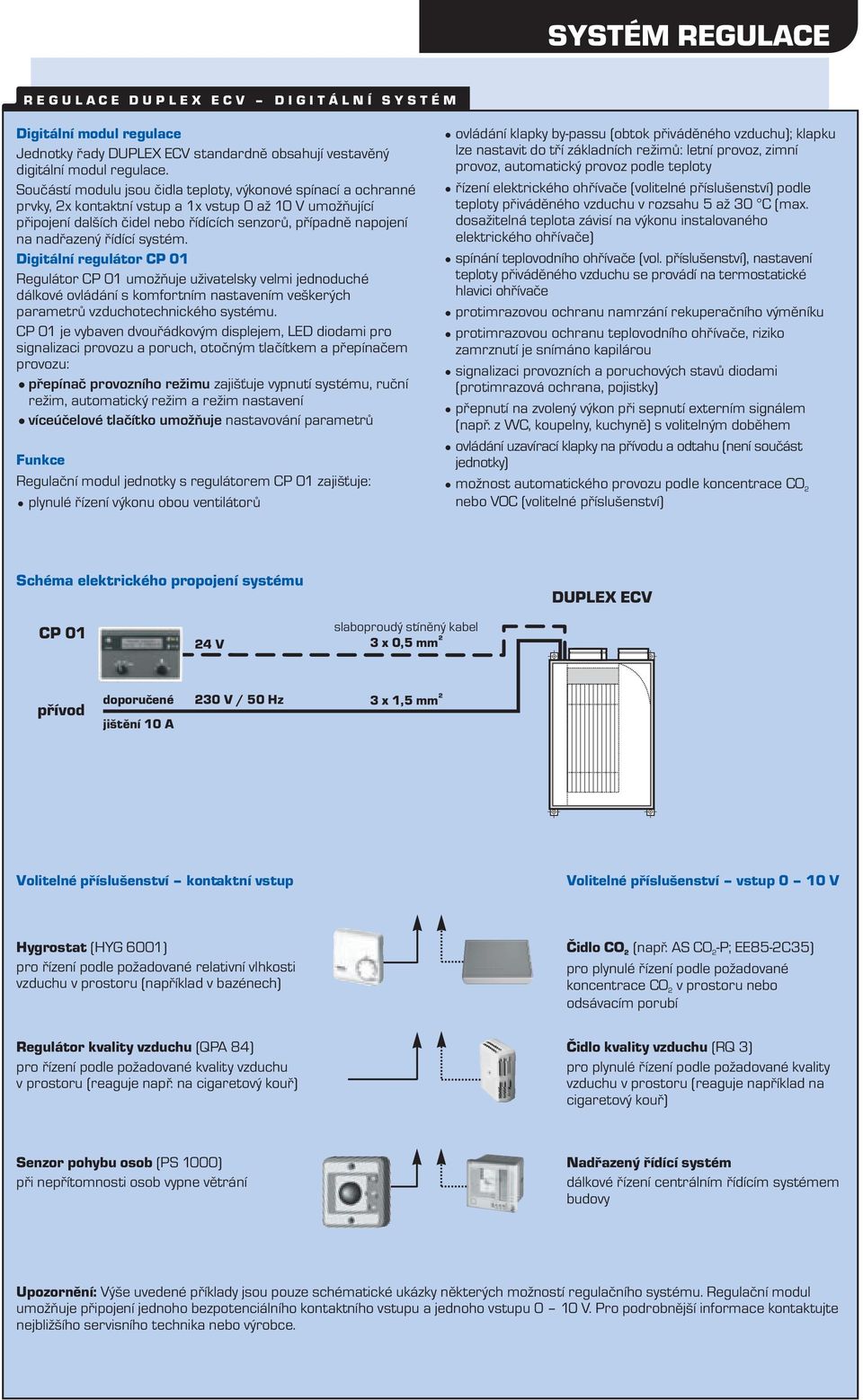

4 SYSTÉM REGULACE REGULACE EC V DIGITÁLNÍ SYSTÉM Digitální modul regulace Jednotky řady ECV standardně obsahují vestavěný digitální modul regulace. Součástí modulu jsou čidla teploty, výkonové spínací a ochranné prvky, x kontaktní vstup a 1x vstup až 1 V umožňující připojení dalších čidel nebo řídících senzorů, případně napojení na nadřazený řídící systém. Digitální regulátor CP 1 Regulátor CP 1 umožňuje uživatelsky velmi jednoduché dálkové ovládání s komfortním nastavením veškerých parametrů vzduchotechnického systému. CP 1 je vybaven dvouřádkovým displejem, LED diodami pro signalizaci provozu a poruch, otočným tlačítkem a přepínačem provozu: přepínač provozního režimu zajišťuje vypnutí systému, ruční režim, automatický režim a režim nastavení víceúčelové tlačítko umožňuje nastavování parametrů Funkce Regulační modul jednotky s regulátorem CP 1 zajišťuje: plynulé řízení výkonu obou ventilátorů ovládání klapky by-passu (obtok přiváděného vzduchu); klapku lze nastavit do tří základních režimů: letní provoz, zimní provoz, automatický provoz podle teploty řízení elektrického ohřívače (volitelné příslušenství) podle teploty přiváděného vzduchu v rozsahu 5 až C (max. dosažitelná teplota závisí na výkonu instalovaného elektrického ohřívače) spínání teplovodního ohřívače (vol. příslušenství), nastavení teploty přiváděného vzduchu se provádí na termostatické hlavici ohřívače protimrazovou ochranu namrzání rekuperačního výměníku protimrazovou ochranu teplovodního ohřívače, riziko zamrznutí je snímáno kapilárou signalizaci provozních a poruchových stavů diodami (protimrazová ochrana, pojistky) přepnutí na zvolený výkon při sepnutí externím signálem (např. z WC, koupelny, kuchyně) s volitelným doběhem ovládání uzavírací klapky na přívodu a odtahu (není součást jednotky) možnost automatického provozu podle koncentrace CO nebo VOC (volitelné příslušenství) Schéma elektrického propojení systému ECV CP 1 4 V slaboproudý stíněný kabel x,5mm přívod doporučené jištění 1 A V/5Hz x1,5mm Volitelné př íslušenství kontaktní vstup Volitelné př íslušenství vstup 1V Hygrostat (HYG 61) pro řízení podle požadované relativní vlhkosti vzduchu v prostoru (například v bazénech) Regulátor kvality vzduchu (QPA 84) pro řízení podle požadované kvality vzduchu v prostoru (reaguje např. na cigaretový kouř) Čidlo CO (např. AS CO-P; EE85-C5) pro plynulé řízení podle požadované koncentrace CO v prostoru nebo odsávacím porubí Čidlo kvality vzduchu (RQ ) pro plynulé řízení podle požadované kvality vzduchu v prostoru (reaguje například na cigaretový kouř) Senzor pohybu osob (PS 1) při nepřítomnosti osob vypne větrání Nadřazený řídící systém dálkové řízení centrálním řídícím systémem budovy Upozornění: Výše uvedené příklady jsou pouze schématické ukázky některých možností regulačního systému. Regulační modul umožňuje připojení jednoho bezpotenciálního kontaktního vstupu a jednoho vstupu 1 V. Pro podrobnější informace kontaktujte nejbližšího servisního technika nebo výrobce.

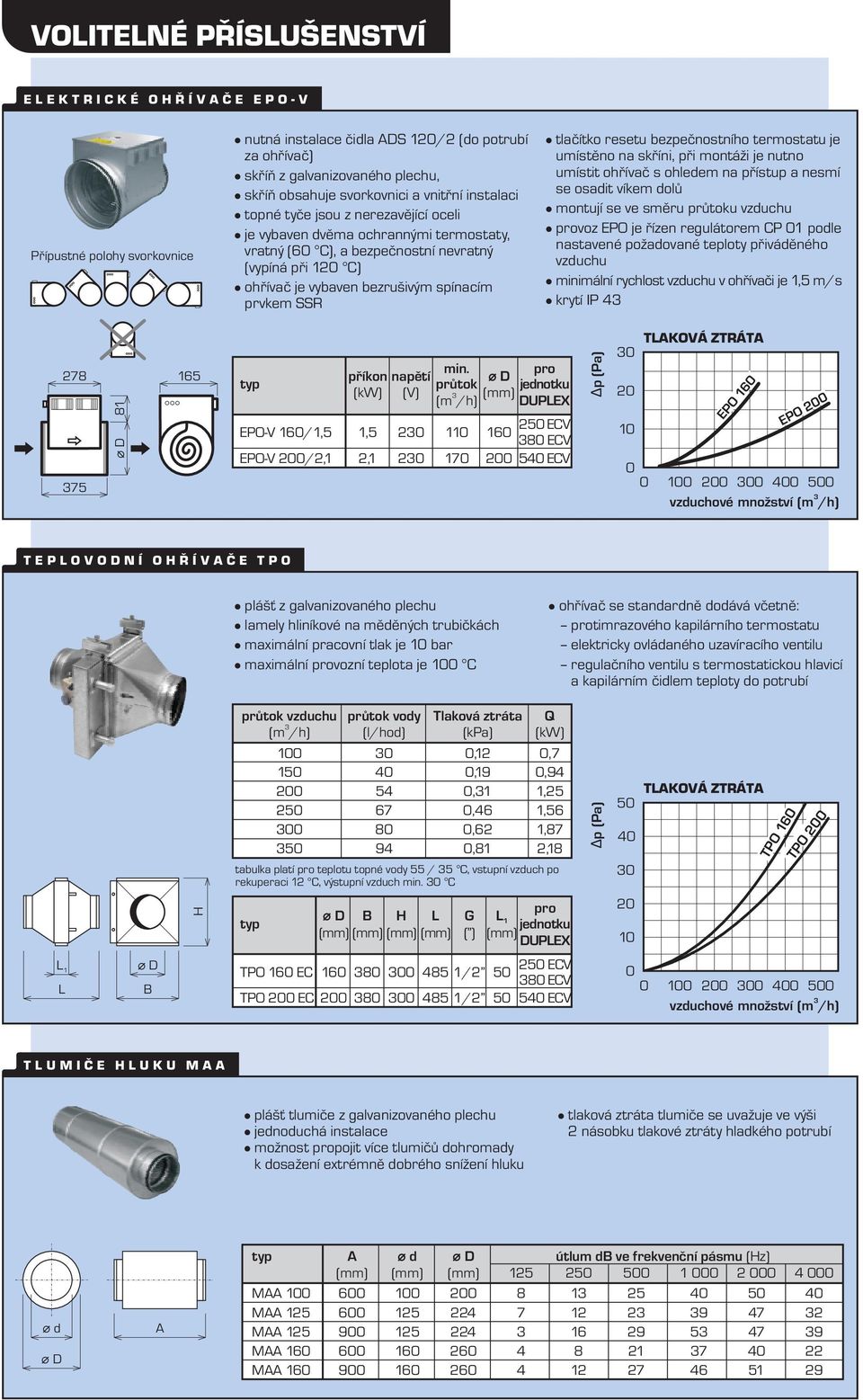

5 VOLITELNÉ PŘÍSLUŠENSTVÍ ELETRICÉ OHŘÍVAČE EPO-V Přípustné polohy svorkovnice nutná instalace čidla ADS 1/ (do potrubí za ohřívač) skříň z galvanizovaného plechu, skříň obsahuje svorkovnici a vnitřní instalaci topné tyče jsou z nerezavějící oceli je vybaven dvěma ochrannými termostaty, vratný (6 C), a bezpečnostní nevratný (vypíná při 1 C) ohřívačje vybaven bezrušivým spínacím prvkem SSR tlačítko resetu bezpečnostního termostatu je umístěno na skříni, při montáži je nutno umístit ohřívač s ohledem na přístup a nesmí se osadit víkem dolů montují se ve směru průtoku vzduchu provoz EPO je řízen regulátorem CP 1 podle nastavené požadované teploty přiváděného vzduchu minimální rychlost vzduchu v ohřívači j,5 m/s krytí IP D 165 typ min. pro příkon napětí průtok D jednotku (kw) (V) (mm) (m /h) EPO-V 16/1,5 1, ECV 16 8 ECV EPO-V /,1, ECV Δp (Pa) 1 TLAOVÁ ZTRÁTA EPO 16 EPO TEPLOVODNÍ OHŘÍVAČE TPO plášť z galvanizovaného plechu lamely hliníkové na měděných trubičkách maximální pracovní tlak j bar maximální provozní teplota j C ohřívač se standardně dodává včetně: protimrazového kapilárního termostatu elektricky ovládaného uzavíracího ventilu regulačního ventilu s termostatickou hlavicí a kapilárním čidlem teploty do potrubí H průtok vzduchu průtok vody Tlaková ztráta Q (m /h) (l/hod) (kpa) (kw) 1,1,7 15 4,19,94 54,1 1,5 5 67,46 1,56 8,6 1, ,81,18 tabulka platí pro teplotu topné vody 55 / 5 C, vstupní vzduch po rekuperaci 1 C, výstupní vzduch min. C typ pro D B H L G L1 jednotku (mm) (mm) (mm) (mm) ( ) (mm) Δp (Pa) TLAOVÁ ZTRÁTA TPO 16 TPO L 1 L D B TPO 16 EC / 5 ECV 5 8 ECV TPO EC / 5 54ECV TLUMIČE HLUU MAA plášť tlumiče z galvanizovaného plechu jednoduchá instalace možnost propojit více tlumičů dohromady k dosažení extrémně dobrého snížení hluku tlaková ztráta tlumiče se uvažuje ve výši násobku tlakové ztráty hladkého potrubí d D A typ A d D útlum db ve frekvenční pásmu (Hz) (mm) (mm) (mm) MAA MAA MAA MAA MAA

6 STAVEBNICOVÝ VZDUCHOTECHNICÝ SYSTÉM ATREA JEDNOTY ECV (DIGITÁLNÍ REGULACE) 5 ECV/ obj. č. A165 5 ECV/1 obj. č. A ECV/ obj. č. A166 8 ECV/1 obj. č. A ECV/ obj. č. A ECV/1 obj. č. A1671 CP 1 regulátor obj. č. A16 větrací jednotka s protiproudým rekuperačním výměníkem, automatickým by-passem, včetně servopohonu, elektronicky řízenými motory EC, vestavěným modulem digitální regulace, filtry s třídou G4, návodem k obsluze a údržbě digitální regulátor s -řádkovým displejem, LED diodou, s přepínačem provozních režimů a s nastavením všech parametrů, včetně regulace externích elektrických a teplovodních ohřívačů VOLITELNÉ PŘÍSLUŠENSTVÍ ONTATNÍ VSTUP HYG 61 obj. č. A141 prostorový hygrostat snímač relativní vlhkosti pro spínání chodu jednotky podle nastavené relativní vlhkosti PS 1 obj. č. A1416 QPA 84 obj. č. A1411 prostorový snímač pohybu osob pro sepnutí jednotky při přítomnosti osob prostorové čidlo kvality vzduchu spíná navolené otáčky při překročení navolené koncentrace (reaguje především na cigaretový kouř) VOLITELNÉ PŘÍSLUŠENSTVÍ DIGITÁLNÍ VSTUP 1 V RQ obj. č. A141 AS C-P obj. č. A148 prostorové čidlo pro plynulé řízení výkonu jednotky podle kvality vzduchu (reaguje především na cigaretový kou ř) prostorové čidlo plynule řídící výkon větrání podle aktuální hodnoty C výstup 1 V a spínací kontakt s nastavitelnou citlivostí O EE85-C5 obj. č. A149 análové čidlo CO ( ppm) s výstupem 1 V VOLITELNÉ PŘÍSLUŠENSTVÍ OHŘÍVAČE VZDUCHU EPO-V 16/1,5 obj. č. A151 EPO-V /,1 obj. č. A151 ADS 1/ obj. č. A167 TPO 16 EC obj. č. A16 TPO EC obj. č. A169 NÁHRADNÍ FILTRAČNÍ MÉDIA F 5 ECV G4 F 5 ECV F7 F 55 G4 F 55 F7 FT 6 G4 FT 6 F7 FT 55 G4 FT 55 F7 obj. č. A1691 obj. č. A1691 obj. č. A179 obj. č. A1759 obj. č. A1698 obj. č. A1699 obj. č. A11 obj. č. A151 elektrický ohřívač pro osazení do potrubí obsahuje topné spirály o výkonu 1,5 kw, bezrušivé spínací prvky, provozní a bezpečnostní termostaty, návod pro montáž, obsluhu a údržbu. Nutná instalace s čidlem ADS 1/. teplovodní ohřívač pro osazení do potrubí obsahuje topný registr, kapilární protimrazový termostat, elektricky ovládaný uzavírací ventil, regulační ventil s termostatickou hlavicí a kapilárním čidlem do potrubí, návod pro montáž, obsluhu a údržbu náhradní filtrační kazety se základní třídou filtrace G4 / se zvýšenou třídou filtrace F7 (balení po 1 ks 1 výměna) pro 5 ECV a 8 ECV náhradní filtrační kazety se základní třídou filtrace G4 / se zvýšenou třídou filtrace F7 (balení po 1 ks 1 výměna) pro 54 ECV náhradní filtrační textilie se základní třídou filtrace G4 / se zvýšenou třídou filtrace F7 (balení po 1 ks 1 výmě n) pro 6, 5 ECV a 8 ECV náhradní filtrační textilie se základní třídou filtrace G4 / se zvýšenou třídou filtrace F7 (balení po 4 ks 4 výmě ny) pro 54 ECV ROZVODY VZDUCHU, DISTRIBUČNÍ PRVY Firma ATREA s. r. o. dodává k jednotkám ECV kompletní systém pro VZT rozvody včetně tvarovek a koncových distribučních prvků. Podrobné podklady viz Systém teplovzdušného vytápění a větrání rodinných domů s rekuperací tepla Projektový podklad, atalog prvků. Podlahové kanály kanálové rozvody vzduchu pro podlahový systém 16 x 4 mm; x 5 mm včetně rozvodných šachet, přechodů a kompletního příslušenství ruhové potrubí Rozvody vzduchu Podlahové mřížky Stěnová výústka kompletní sortiment kruhových potrubí pružných, pevných, s akustickou a tepelnou izolací, akustických kruhových tlumi čů viz atalog ATREA kompletní sortiment tvarovek, fasádních žaluzií, přechod ů, atd. viz atalog ATREA mřížky pro podlahové vyústění přiváděného vzduchu do obytných místností speciální vyústka 1 mm pro tryskový přívod ze stěny pod strop Talířové výústky stěnové a stropní vyústky s aretací pro přívodní i odsáváný vzduch viz atalog ATREA
