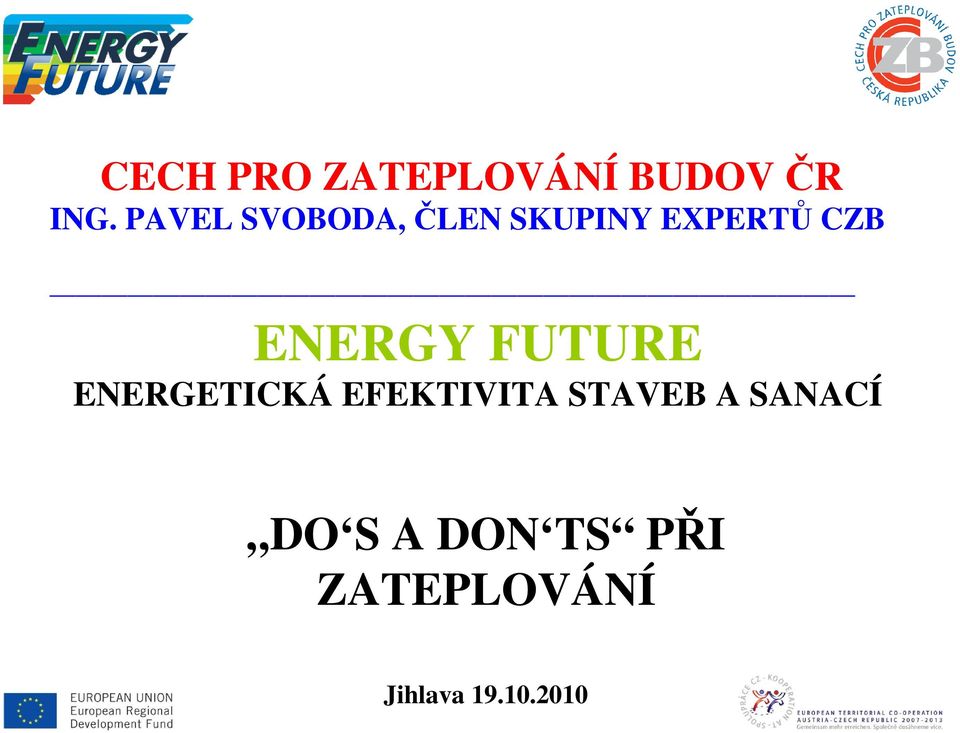

1 CECH PRO ZATEPLOVÁNÍ BUDOV ČR ING. PAVEL SVOBODA, ČLEN SKUPINY EXPERTŮ CZB ENERGY FUTURE ENERGETICKÁ EFEKTIVITA STAVEB A SANACÍ DO S A DON TS PŘI ZATEPLOVÁNÍ Jihlava

2 VRÁMCI PROJEKTU ENERGY-FUTURE AT-CZ FINANCOVANÉHO EVROPSKÝM FONDEM PRO REGIONÁLNÍ ROZVOJ ZPRACOVAL CZB DVĚ ODBORNÉ PUBLIKACE: -SNÍŽENÍ SPOTŘEBY TEPLA NA VYTÁPĚNÍ ZATEPLENÍM STĚN BYTOVÝCH A RODINNÝCH DOMŮ DÍL I - SNÍŽENÍ SPOTŘEBY TEPLA NA VYTÁPĚNÍ ZATEPLENÍM STĚN BYTOVÝCH A RODINNÝCH DOMŮ DÍL II

TEPLA NA VYTÁPĚNÍ ZATEPLENÍM STĚN BYTOVÝCH A RODINNÝCH DOMŮ DÍL I -

3 DÍL I - SNÍŽENÍ SPOTŘEBY TEPLA NA VYTÁPĚNÍ ZATEPLENÍM STĚN BYTOVÝCH A RODINNÝCH DOMŮ SE ZABÝVÁ: - MOŽNÝM POTENCIÁLEM ÚSPOR PŘI ZATEPLENÍ STĚN BYTOVÝCH A RODINNÝCH DOMŮ, - ENERGETICKOU NÁROČNOSTÍ BUDOV, - VNĚJŠÍM TEPELNĚ IZOLAČNÍM SYTÉMEM (ETICS) Z HLEDISKA JEHO UVÁDĚNÍ NA TRH, ŽIVOTNOSTI, ROZDĚLENÍ APOD., - PROVÁDĚNÍM ETICS A JEHO HLAVNÍMI TECHNOLOGICKÝMI OPERACEMI, - VADAMI A PORUCHAMI ETICS ZPŮSOBENÝMI JEHO NESPRÁVNÝM VÝBĚREM A PŘEDEVŠÍM PAK JEHO NESPRÁVNÝM PROVÁDĚNÍM.

SYTÉMEM (ETICS) Z HLEDISKA JEHO UVÁDĚNÍ NA TRH, ŽIVOTNOSTI, ROZDĚLENÍ APOD.

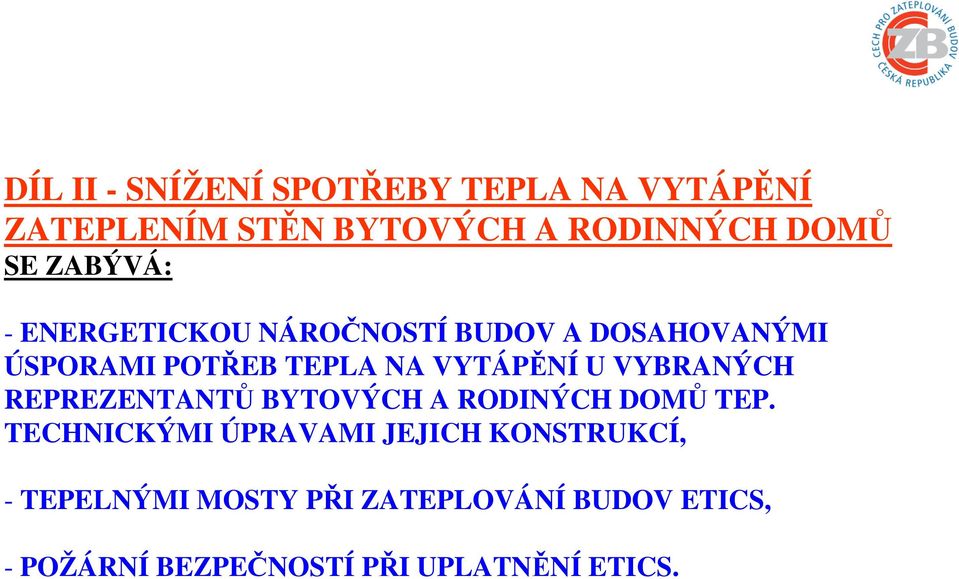

4 DÍL II - SNÍŽENÍ SPOTŘEBY TEPLA NA VYTÁPĚNÍ ZATEPLENÍM STĚN BYTOVÝCH A RODINNÝCH DOMŮ SE ZABÝVÁ: - ENERGETICKOU NÁROČNOSTÍ BUDOV A DOSAHOVANÝMI ÚSPORAMI POTŘEB TEPLA NA VYTÁPĚNÍ U VYBRANÝCH REPREZENTANTŮ BYTOVÝCH A RODINÝCH DOMŮ TEP. TECHNICKÝMI ÚPRAVAMI JEJICH KONSTRUKCÍ, - TEPELNÝMI MOSTY PŘI ZATEPLOVÁNÍ BUDOV ETICS, - POŽÁRNÍ BEZPEČNOSTÍ PŘI UPLATNĚNÍ ETICS.

VYBRANÝCH REPREZENTANTŮ BYTOVÝCH A RODINÝCH DOMŮ TEP.

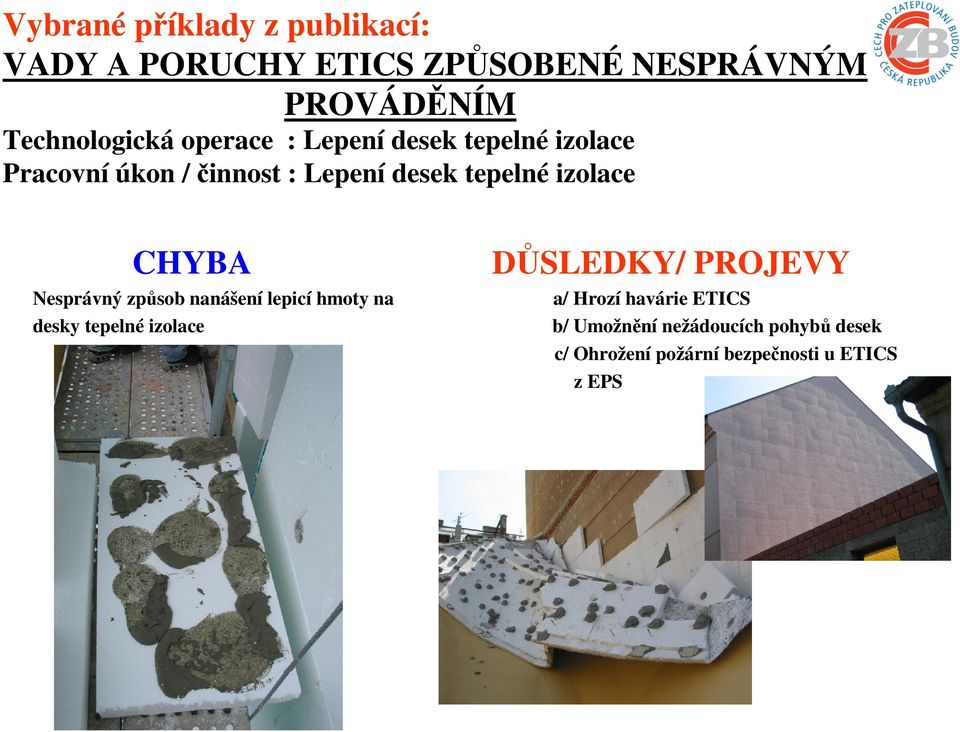

5 Vybrané příklady z publikací: VADY A PORUCHY ETICS ZPŮSOBENÉ NESPRÁVNÝM PROVÁDĚNÍM Technologická operace : Lepení desek tepelné izolace Pracovní úkon / činnost : Lepení desek tepelné izolace CHYBA DŮSLEDKY/ PROJEVY Nesprávný způsob nanášení lepicí hmoty na a/ Hrozí havárie ETICS desky tepelné izolace b/ Umožnění nežádoucích pohybů desek c/ Ohrožení požární bezpečnosti u ETICS z EPS

tepelné izolace CHYBA DŮSLEDKY/ PROJEVY Nesprávný způsob nanášení lepicí hmoty na a/ Hrozí

6 VADY A PORUCHY ETICS ZPŮSOBENÉ NESPRÁVNÝM PROVÁDĚNÍM Technologická operace : Lepení desek tepelné izolace Pracovní úkon / činnost : Lepení desek tepelné izolace v oblasti oken CHYBA DŮSLEDKY/ PROJEVY Nedodržování správného způsobu osazení a Nedostatečné roznesení zvýšeného lepení desek tepelné izolace u okenních konstrukcí namáhání vnějšího souvrství ETICS s možným vznikem trhlin

DŮSLEDKY/ PROJEVY Nedodržování správného způsobu osazení a Nedostatečné roznesení zvýšeného

CHYBA DŮSLEDKY/ PROJEVY Neprovádění vzájemných přesahů pásů Vznik trhlin jak v

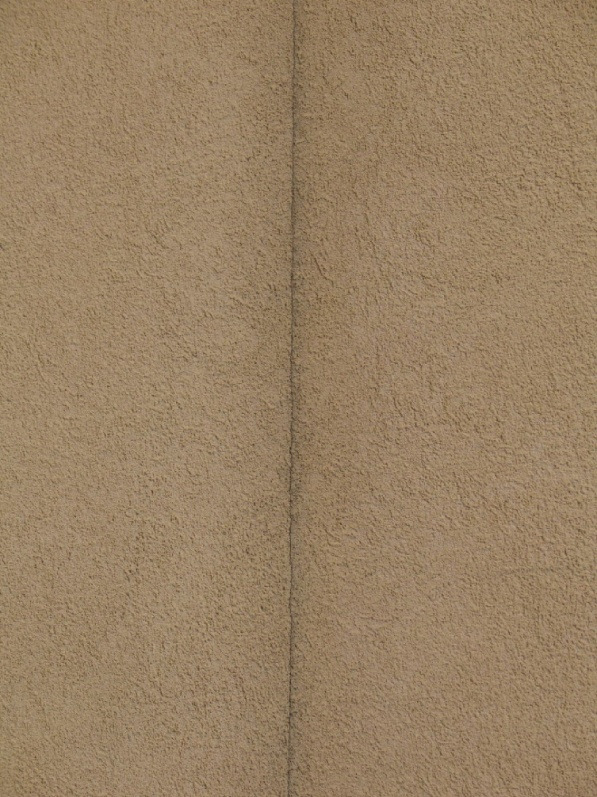

7 VADY A PORUCHY ETICS ZPŮSOBENÉ NESPRÁVNÝM PROVÁDĚNÍM Technologická operace : Provádění základní vrstvy Pracovní úkon / činnost : Ukládání výztužné síťoviny CHYBA DŮSLEDKY/ PROJEVY Neprovádění vzájemných přesahů pásů Vznik trhlin jak v základní vrstvě, tak výztužné skleněné síťoviny v konečné omítkové povrchové úpravě ETICS

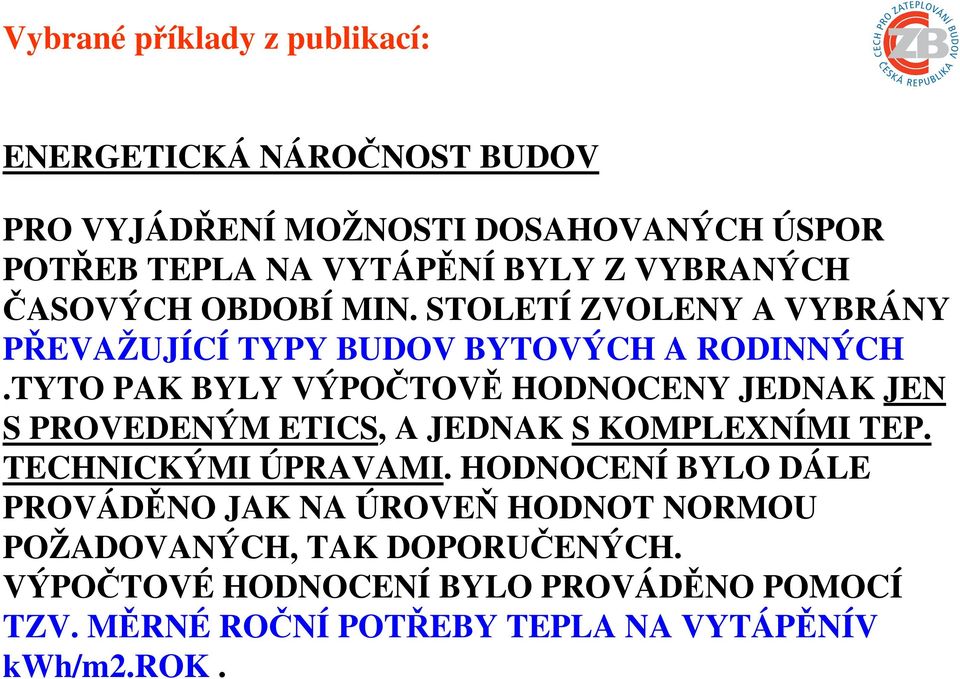

8 Vybrané příklady z publikací: ENERGETICKÁ NÁROČNOST BUDOV PRO VYJÁDŘENÍ MOŽNOSTI DOSAHOVANÝCH ÚSPOR POTŘEB TEPLA NA VYTÁPĚNÍ BYLY Z VYBRANÝCH ČASOVÝCH OBDOBÍ MIN. STOLETÍ ZVOLENY A VYBRÁNY PŘEVAŽUJÍCÍ TYPY BUDOV BYTOVÝCH A RODINNÝCH.TYTO PAK BYLY VÝPOČTOVĚ HODNOCENY JEDNAK JEN S PROVEDENÝM ETICS, A JEDNAK S KOMPLEXNÍMI TEP. TECHNICKÝMI ÚPRAVAMI. HODNOCENÍ BYLO DÁLE PROVÁDĚNO JAK NA ÚROVEŇ HODNOT NORMOU POŽADOVANÝCH, TAK DOPORUČENÝCH. VÝPOČTOVÉ HODNOCENÍ BYLO PROVÁDĚNO POMOCÍ TZV. MĚRNÉ ROČNÍ POTŘEBY TEPLA NA VYTÁPĚNÍV kwh/m2.rok.

TYTO PAK BYLY VÝPOČTOVĚ HODNOCENY JEDNAK JEN S PROVEDENÝM ETICS, A JEDNAK S KOMPLEXNÍMI TEP. TECHNICKÝMI ÚPRAVAMI.

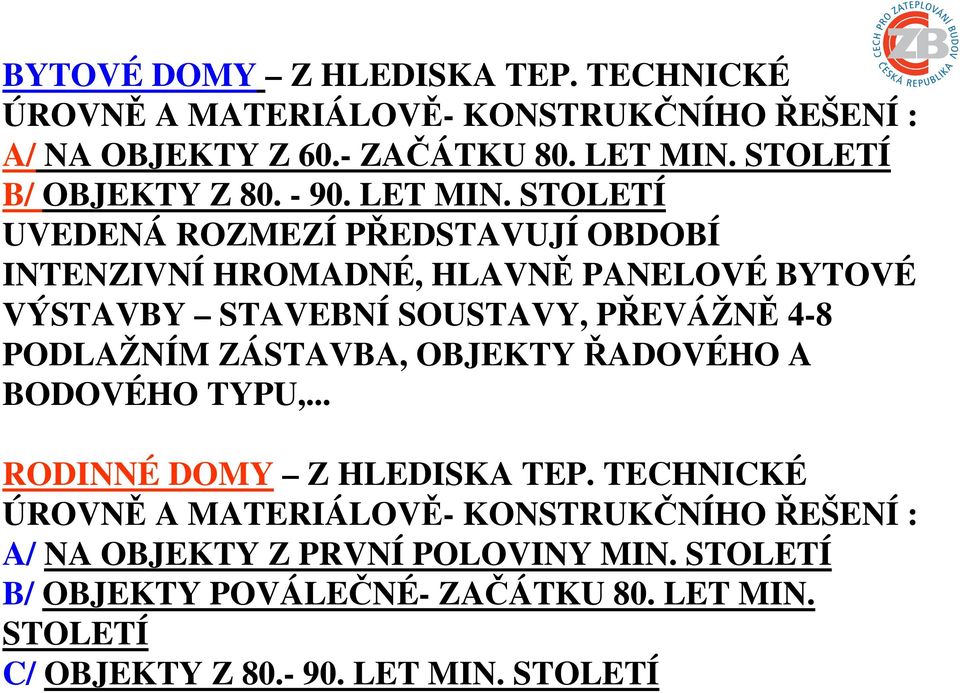

9 BYTOVÉ DOMY Z HLEDISKA TEP. TECHNICKÉ ÚROVNĚ A MATERIÁLOVĚ- KONSTRUKČNÍHO ŘEŠENÍ : A/ NA OBJEKTY Z 60.- ZAČÁTKU 80. LET MIN. STOLETÍ B/ OBJEKTY Z LET MIN. STOLETÍ UVEDENÁ ROZMEZÍ PŘEDSTAVUJÍ OBDOBÍ INTENZIVNÍ HROMADNÉ, HLAVNĚ PANELOVÉ BYTOVÉ VÝSTAVBY STAVEBNÍ SOUSTAVY, PŘEVÁŽNĚ 4-8 PODLAŽNÍM ZÁSTAVBA, OBJEKTY ŘADOVÉHO A BODOVÉHO TYPU,... RODINNÉ DOMY Z HLEDISKA TEP. TECHNICKÉ ÚROVNĚ A MATERIÁLOVĚ- KONSTRUKČNÍHO ŘEŠENÍ : A/ NA OBJEKTY Z PRVNÍ POLOVINY MIN. STOLETÍ B/ OBJEKTY POVÁLEČNÉ- ZAČÁTKU 80. LET MIN. STOLETÍ C/ OBJEKTY Z LET MIN. STOLETÍ

STOLETÍ UVEDENÁ ROZMEZÍ PŘEDSTAVUJÍ OBDOBÍ INTENZIVNÍ HROMADNÉ, HLAVNĚ PANELOVÉ BYTOVÉ VÝSTAVBY STAVEBNÍ SOUSTAVY, PŘEVÁŽNĚ 4-8 PODLAŽNÍM

10 AD A/ BYTOVÉ DOMY POSTAVENÉ V 60.-ZAČÁTKEM 80. LET MIN. STOLETÍ - OBVODOVÉ DÍLCE Z BETONŮ S PÓROVITÝM KAMENIVEM, PLOCHÁ STŘECHA, DŘEVĚNÉ ZDVOJENNÉ OKENNÍ KONSTRUKCE,... PRO VNĚJŠÍ STĚNY BYLO PRO VÝPOČTOVÉ HODNOCENÍ UVAŽOVÁNO S HODNOTOU U=1,45 W/m2K, PRO KONSTRUKCI PLOCHÉ STŘECHY U=0,59 W/m2K

11 REPREZENTANT AD/A BYT. PANEL. DŮM, SAMOSTATNĚ STOJÍCÍ, ŘADOVÉHO TYPU, NEVYTÁPĚNÉ 1.PP,1.NP- 4.NP DOSAŽENÍ SNÍŽENÍ VÝPOČTOVÉ POTŘEBY TEPLA NA VYTÁPĚNÍ (kwh/m2): - O 32,1% PŘI ZATEPLENÍ VNĚJŠÍCH STĚN ETICS NA NORMOU DOPORUČENÉ HODNOTY (U=0,25 Wm2/K, DOSAŽENO TL. DESEK TEP. IZOLACE 140MM), - O 66,7% PŘI KOMPLEXNÍM ZATEPLENÍ CELÉHO DOMU VČETNĚ VÝMĚNY OKENNÍCH KONSTRUKCÍ NA NORMOU DOPORUČENÉ HODNOTY

STĚN ETICS NA NORMOU DOPORUČENÉ HODNOTY (U=0,25 Wm2/K, DOSAŽENO TL. DESEK TEP.

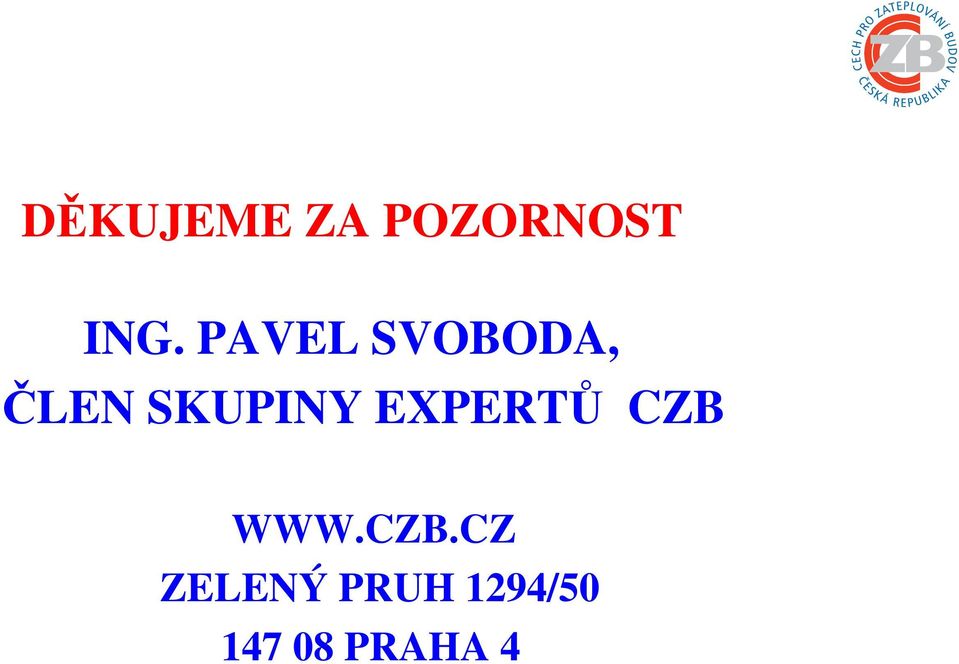

12 DĚKUJEME ZA POZORNOST ING. PAVEL SVOBODA, ČLEN SKUPINY EXPERTŮ CZB ZELENÝ PRUH 1294/ PRAHA 4
