Návod k použití LF 959RB50

Transkript

1 LF 959RB50

2 Návod k použití LF 959RB50 Q4ACZM1652 1

3 Obsah Důležitá upozornění...3 Před montáží...4 Elektrické připojení...5 Instalace...5 Před prvním použitím...6 Druhy provozu...7 Ovládání odsavače...8 Filtry a údržba...10 Čištění a péče...11 Výměna žárovek...12 Závady

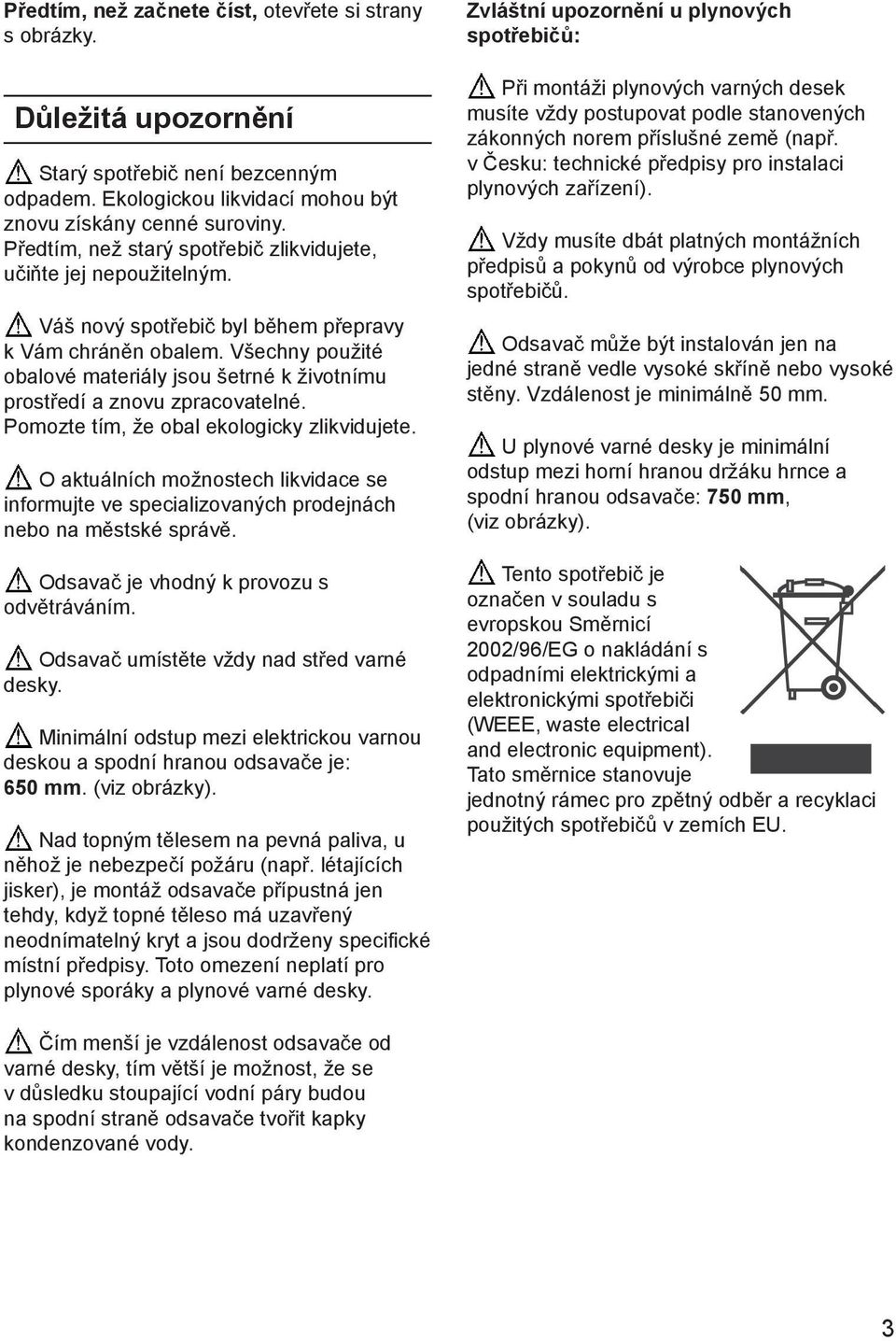

4 Předtím, než začnete číst, otevřete si strany s obrázky. Důležitá upozornění Starý spotřebič není bezcenným odpadem. Ekologickou likvidací mohou být znovu získány cenné suroviny. Předtím, než starý spotřebič zlikvidujete, učiňte jej nepoužitelným. Váš nový spotřebič byl během přepravy k Vám chráněn obalem. Všechny použité obalové materiály jsou šetrné k životnímu prostředí a znovu zpracovatelné. Pomozte tím, že obal ekologicky zlikvidujete. O aktuálních možnostech likvidace se informujte ve specializovaných prodejnách nebo na městské správě. Odsavač je vhodný k provozu s odvětráváním. Odsavač umístěte vždy nad střed varné desky. Minimální odstup mezi elektrickou varnou deskou a spodní hranou odsavače je: 650 mm. (viz obrázky). Nad topným tělesem na pevná paliva, u něhož je nebezpečí požáru (např. létajících jisker), je montáž odsavače přípustná jen tehdy, když topné těleso má uzavřený neodnímatelný kryt a jsou dodrženy specifické místní předpisy. Toto omezení neplatí pro plynové sporáky a plynové varné desky. Zvláštní upozornění u plynových spotřebičů: Při montáži plynových varných desek musíte vždy postupovat podle stanovených zákonných norem příslušné země (např. v Česku: technické předpisy pro instalaci plynových zařízení). Vždy musíte dbát platných montážních předpisů a pokynů od výrobce plynových spotřebičů. Odsavač může být instalován jen na jedné straně vedle vysoké skříně nebo vysoké stěny. Vzdálenost je minimálně 50 mm. U plynové varné desky je minimální odstup mezi horní hranou držáku hrnce a spodní hranou odsavače: 750 mm, (viz obrázky). Tento spotřebič je označen v souladu s evropskou Směrnicí 2002/96/EG o nakládání s odpadními elektrickými a elektronickými spotřebiči (WEEE, waste electrical and electronic equipment). Tato směrnice stanovuje jednotný rámec pro zpětný odběr a recyklaci použitých spotřebičů v zemích EU. Čím menší je vzdálenost odsavače od varné desky, tím větší je možnost, že se v důsledku stoupající vodní páry budou na spodní straně odsavače tvořit kapky kondenzované vody. 3

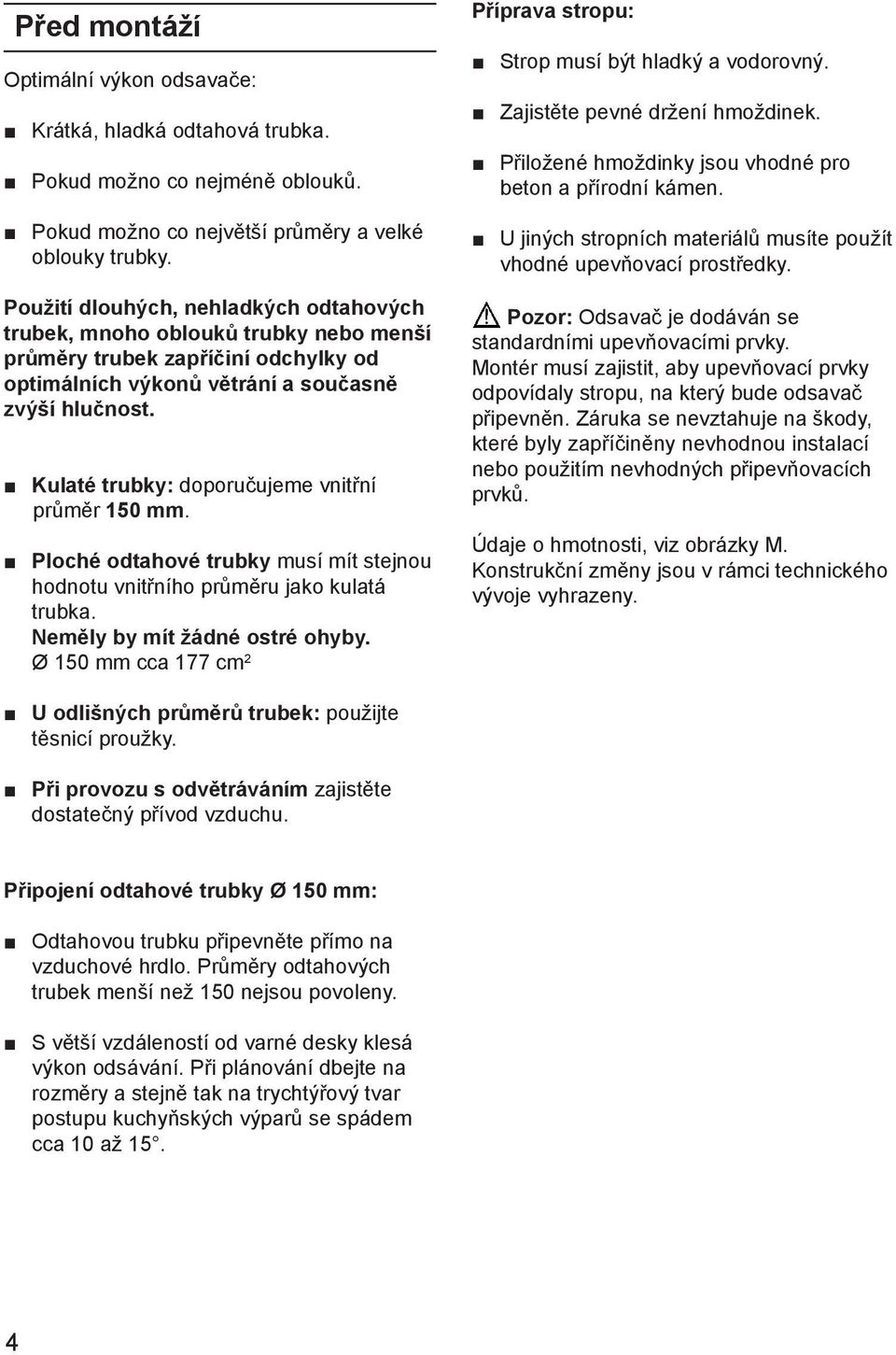

5 Před montáží Optimální výkon odsavače: Krátká, hladká odtahová trubka. Pokud možno co nejméně oblouků. Pokud možno co největší průměry a velké oblouky trubky. Použití dlouhých, nehladkých odtahových trubek, mnoho oblouků trubky nebo menší průměry trubek zapříčiní odchylky od optimálních výkonů větrání a současně zvýší hlučnost. Kulaté trubky: doporučujeme vnitřní průměr 150 mm. Ploché odtahové trubky musí mít stejnou hodnotu vnitřního průměru jako kulatá trubka. Neměly by mít žádné ostré ohyby. Ø 150 mm cca 177 cm 2 Příprava stropu: Strop musí být hladký a vodorovný. Zajistěte pevné držení hmoždinek. Přiložené hmoždinky jsou vhodné pro beton a přírodní kámen. U jiných stropních materiálů musíte použít vhodné upevňovací prostředky. Pozor: Odsavač je dodáván se standardními upevňovacími prvky. Montér musí zajistit, aby upevňovací prvky odpovídaly stropu, na který bude odsavač připevněn. Záruka se nevztahuje na škody, které byly zapříčiněny nevhodnou instalací nebo použitím nevhodných připevňovacích prvků. Údaje o hmotnosti, viz obrázky M. Konstrukční změny jsou v rámci technického vývoje vyhrazeny. U odlišných průměrů trubek: použijte těsnicí proužky. Při provozu s odvětráváním zajistěte dostatečný přívod vzduchu. Připojení odtahové trubky Ø 150 mm: Odtahovou trubku připevněte přímo na vzduchové hrdlo. Průměry odtahových trubek menší než 150 nejsou povoleny. S větší vzdáleností od varné desky klesá výkon odsávání. Při plánování dbejte na rozměry a stejně tak na trychtýřový tvar postupu kuchyňských výparů se spádem cca 10 až 15. 4

6 Elektrické připojení Odsavač smí být připojen jen na předpisově instalovanou zásuvku s ochranným vodičem. Pokud možno zásuvku s ochranným vodičem umístěte přímo za kryt komínu. Elektrické údaje: Elektrické údaje najdete na typovém štítku po sundání rámu filtru ve vnitřním prostoru spotřebiče. Při opravách odpojte odsavač celkově od elektrické sítě. Instalace Ostrůvkový odsavač je určen k montáži na kuchyňský strop nebo na jiný stabilní závěsný strop. Dbejte na minimální možnou vzdálenost odsavače od elektrické varné desky 650 mm, resp. 750 mm od plynové varné desky. Pozor: Nepoškoďte choulostivé nerezové plochy. Odsavač instalujte podle vyobrazení na obrázcích M. Délka přívodního kabelu: 1,30 m. Při požadovaném pevném připojení: Odsavač smí být připojen jen kvalifikovaným elektrikářem, který zná předpisy příslušných podniků pro dodávku elektřiny. Instalace předpokládá odpojovací zařízení. Jako odpojovací zařízení se používá spínač s odstupem kontaktů větším než 3 mm a všepólovým odpojením. K tomu patří LS - spínač a stykač. Aby se předešlo ohrožení, musí být poškozený přívodní kabel tohoto spotřebiče vyměněn výrobcem nebo autorizovaným servisem nebo podobně kvalifikovaným technikem. Tento odsavač odpovídá předpisům o elektromagnetickém rušení (EG). 5

7 Před prvním použitím Důležitá upozornění: Tento návod k použití platí pro více modelů spotřebiče. Je možné, že jednotlivé prvky vybavení zde popisované nebudou odpovídat Vašemu spotřebiči. Odsavač odpovídá platným bezpečnostním předpisům. Opravy smí provádět jen odborník. Neodbornými opravami může pro uživatele vzniknout značné nebezpečí. Bezpečnostní pokyny: Pod odsavačem neflambujte. Nebezpečí vznícení tukového filtru od stoupajících plamenů. Na varných zónách se musí vždy během provozu nacházet varné nádobí. Nad topnými tělesy pro pevná paliva (uhlí, dřevo apod.) je provoz odsavače povolen jen podmínečně (viz montážní návod). Je-li spotřebič poškozen, nesmí být uveden do provozu. Připojení a uvedení do provozu smí provést jen odborník. Tento odsavač je určen jen k použití v domácnosti. Odsavač provozujte jen s nasazenými žárovkami. Vadné žárovky by měly být okamžitě vyměněny, aby se předešlo přetížení zbylých žárovek. Odsavač nikdy neprovozujte bez tukových filtrů. Přehřáté tuky nebo oleje se mohou snadno vznítit. Proto na jídla, která se připravují na tuku nebo oleji např. bramborové hranolky, neustále dohlížejte. Odsavač před prvním uvedením do provozu pečlivě vyčistěte. Na odsavač neodkládejte žádné předměty. Pokud dojde k poškození přívodního kabelu tohoto spotřebiče, musí být kabel vyměněn výrobcem nebo autorizovaným servisem nebo jinou autorizovanou osobou, aby nedošlo k žádnému nebezpečí. Obalový materiál řádně zlikvidujte. Nenechávejte děti, hrát si se spotřebičem. Dospělé osoby a děti nesmí bez dozoru odsavač ovládat pokud: - nejsou tělesně nebo duševně způsobilé; - nebo jim chybí znalost a zkušenost spotřebič správně a bezpečně obsluhovat. Plynové varné desky / plynové sporáky Neprovozujte všechny plynové hořáky současně delší dobu (max. 15 min.) při nejvyšším tepelném zatížení, jinak vznikne nebezpečí popálení při dotyku povrchových ploch, resp. riziko poškození odsavače. Při provozu odsavače nad jedním plynovým hořákem musí být odsavač při současném provozu tří nebo více plynových hořáků provozován na maximální výkon. 6

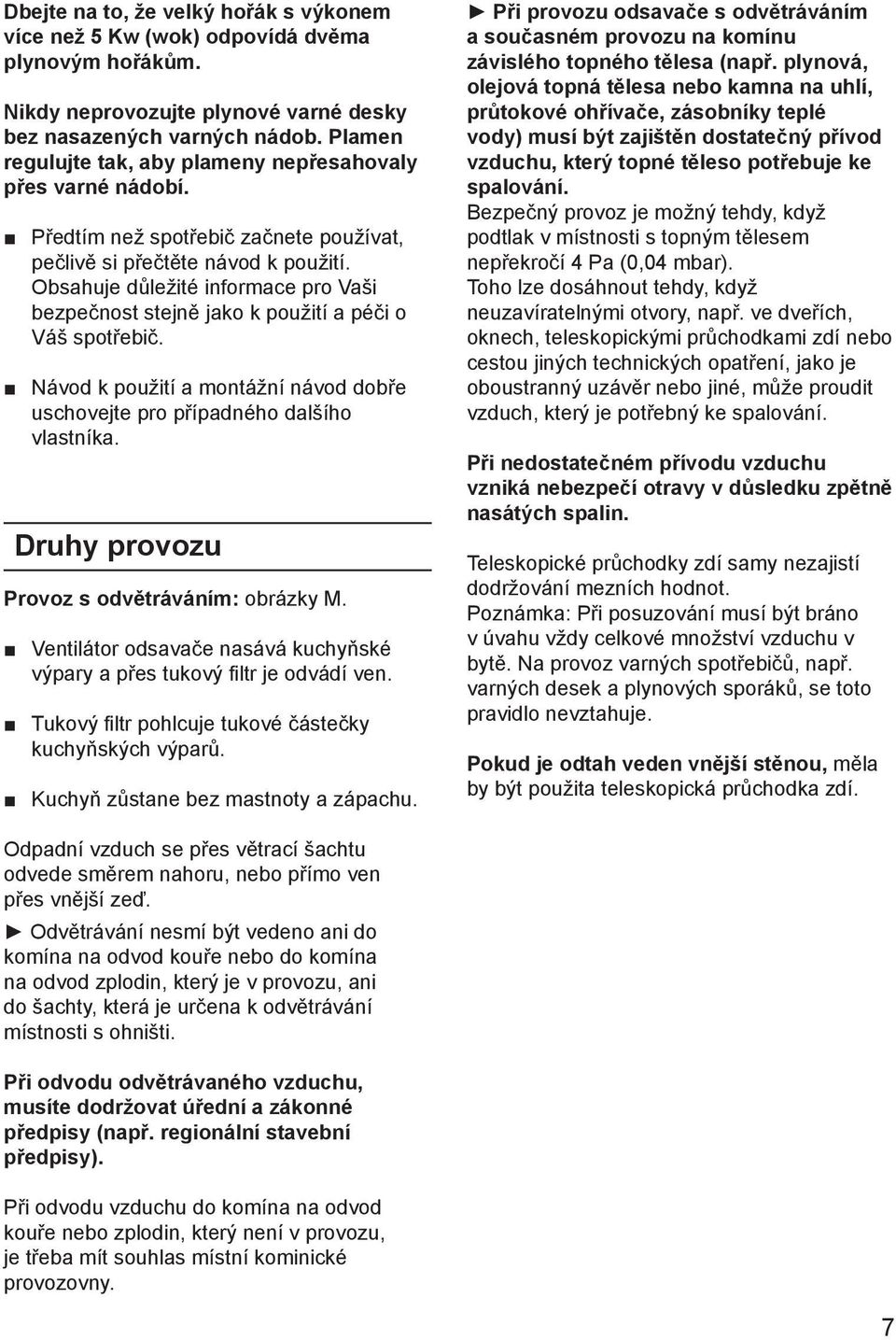

8 Dbejte na to, že velký hořák s výkonem více než 5 Kw (wok) odpovídá dvěma plynovým hořákům. Nikdy neprovozujte plynové varné desky bez nasazených varných nádob. Plamen regulujte tak, aby plameny nepřesahovaly přes varné nádobí. Předtím než spotřebič začnete používat, pečlivě si přečtěte návod k použití. Obsahuje důležité informace pro Vaši bezpečnost stejně jako k použití a péči o Váš spotřebič. Návod k použití a montážní návod dobře uschovejte pro případného dalšího vlastníka. Druhy provozu Provoz s odvětráváním: obrázky M. Ventilátor odsavače nasává kuchyňské výpary a přes tukový filtr je odvádí ven. Tukový filtr pohlcuje tukové částečky kuchyňských výparů. Kuchyň zůstane bez mastnoty a zápachu. Při provozu odsavače s odvětráváním a současném provozu na komínu závislého topného tělesa (např. plynová, olejová topná tělesa nebo kamna na uhlí, průtokové ohřívače, zásobníky teplé vody) musí být zajištěn dostatečný přívod vzduchu, který topné těleso potřebuje ke spalování. Bezpečný provoz je možný tehdy, když podtlak v místnosti s topným tělesem nepřekročí 4 Pa (0,04 mbar). Toho lze dosáhnout tehdy, když neuzavíratelnými otvory, např. ve dveřích, oknech, teleskopickými průchodkami zdí nebo cestou jiných technických opatření, jako je oboustranný uzávěr nebo jiné, může proudit vzduch, který je potřebný ke spalování. Při nedostatečném přívodu vzduchu vzniká nebezpečí otravy v důsledku zpětně nasátých spalin. Teleskopické průchodky zdí samy nezajistí dodržování mezních hodnot. Poznámka: Při posuzování musí být bráno v úvahu vždy celkové množství vzduchu v bytě. Na provoz varných spotřebičů, např. varných desek a plynových sporáků, se toto pravidlo nevztahuje. Pokud je odtah veden vnější stěnou, měla by být použita teleskopická průchodka zdí. Odpadní vzduch se přes větrací šachtu odvede směrem nahoru, nebo přímo ven přes vnější zeď. Odvětrávání nesmí být vedeno ani do komína na odvod kouře nebo do komína na odvod zplodin, který je v provozu, ani do šachty, která je určena k odvětrávání místnosti s ohništi. Při odvodu odvětrávaného vzduchu, musíte dodržovat úřední a zákonné předpisy (např. regionální stavební předpisy). Při odvodu vzduchu do komína na odvod kouře nebo zplodin, který není v provozu, je třeba mít souhlas místní kominické provozovny. 7

9 Ovládání odsavače K aktivaci funkcí postačí krátce zmáčknout tlačítka. Jestli podržíte tlačítka příliš dlouho, neaktivuje se žádná funkce. Kuchyňské výpary jsou neúčinněji odstraněny: Zapnutím odsavače na začátku vaření. Vypnutím odsavače až několik minut po ukončení vaření. Světlo Signální tón: Při stisknutí tlačítka zazní k potvrzení signální tón. Zapnutí ventilátoru: Stiskněte tlačítko +. Nastavení požadovaného stupně ventilátoru: Stiskněte tlačítko +. Ventilátor se přepne na vyšší stupeň. Stiskněte tlačítko. Ventilátor se přepne o stupeň zpět. Vypnutí ventilátoru Stiskněte tlačítko O. nebo Ventilátor vyp. Ukazatel stupně výkonu ventilátoru Snížení stupně ventilátoru Setrvačnost (doběh) ventilátoru Zapnutí ventilátoru a přepnutí na vyšší stupeň Intenzivní stupeň Intenzivní stupeň: Zapnutím intenzivního stupně je dosažen nejvyšší výkon. Je potřebný krátkodobě. Stiskněte tlačítko + tolikrát, dokud se nerozsvítí P. Pokud se intenzivní stupeň nevypne ručně, ventilátor se za 10 minut přepne na stupeň 2. Doběh ventilátoru: Stiskněte tlačítko. Ventilátor běží 10 minut na stupni 1, přitom v ukazateli bliká jedna tečka. Poté se ventilátor sám vypne. Osvětlení: Osvětlení lze kdykoliv použít, i když je ventilátor vypnutý. Dálkové ovládání: Dálkové ovládání programuje výrobce. Pokud nebude možné z bezprostřední blízkosti odsavač pomocí dálkového ovládání obsluhovat, postupujte následovně. Uvedení dálkového ovládání do provozu Na dálkovém ovládání stiskněte a podržte tlačítko + a připojte odsavač k síti (příp. zapněte síťovou pojistku). K potvrzení spojení dálkového ovládání a spotřebiče, zazní dlouhý akustický signál. Pokud během 30 vteřin nezazní akustický signál, postup zopakujte. Funkce dálkového ovládání Tlačítka +,, a světlo mají stejné funkce jako u přímého ovládání. Tlačítko stiskněte tolikrát, dokud se ventilátor nevypne. Ukazatel O za krátký čas zmizí. 8

10 Tlačítko : má stejnou funkci jako tlačítko. Intervalové spínání Tento odsavač má k dispozici intervalové spínání. Intervalové spínání aktivuje ventilátor na 10 minut za hodinu v zobrazeném stupni. 1. Vzadu uvolněte oba šrouby a otevřete kryt. 2. Vyndejte baterii a vyměňte ji za novou stejného typu. 3. Zavřete a přišroubujte kryt. Dodržujte národní normy a předpisy, které se týkají likvidace prázdných baterií. Tuto funkci lze aktivovat přímým ovládáním nebo dálkovým ovládáním. Aktivace intervalového spínání s ovládáním: Stiskněte současně tlačítko O a +, v ukazateli se zobrazí 1; Stiskněte tlačítko +, ukazatel zobrazí následující stupně ventilátoru ; Stiskněte současně tlačítko O a +, abyste potvrdili stupeň intervalového spínání. Aktivace intervalového spínání s dálkovým ovládáním: Stiskněte tlačítko, abyste potvrdili stupeň chodu ventilátoru; Stiskněte tlačítko +, ukazatel zobrazí následující stupně ventilátoru ; Stiskněte tlačítko stupně ventilátoru;, abyste potvrdili Pokud se při programování zobrazená funkce intervalového spínání během několika vteřin nepotvrdí, programovací modus intervalového spínání se ukončí. Stisknutím jakéhokoliv tlačítka (kromě světla) je intervalové spínání deaktivováno. Dálkové ovládání je na baterie, pokud se baterie vybije, musí se vyměnit: 9

11 Filtry a údržba Tukové filtry: K pohlcování tukových částeček kuchyňských výparů se používají kovové tukové filtry. Filtry jsou vyrobeny z nehořlavého kovu. Pozor: Při vzrůstajícím nasycení tukovými zbytky se zvyšuje vznětlivost a může tím být narušena funkčnost odsavače. Důležité: Včasným vyčištěním kovových tukových filtrů zabráníte požáru, který by mohl vzniknout hromaděním tepla během fritování nebo smažení. Ukazatel nasycení : Poté okartáčujte, dobře opláchněte a nechte okapat. Vyjmutí a nasazení kovových tukových filtrů: Pozor: Halogenové žárovky musíte nejdříve vypnout a nechat vychladnout. 1. Postupujte podle kroků, které jsou popsány na obrázku M. 2. Stiskněte západky na tukových filtrech směrem dolů a tukové filtry vyklopte. 3. Vyčistěte tukové filtry. 4. Vyčištěné filtry znovu nasaďte. 5. Vymazání ukazatele. Stiskněte 2 x za sebou tlačítko O. Zazní signál a ukazatel zmizí. Při nasycení tukových filtrů svítí ukazatel. Vypnutím ventilátoru vypnete také signál. Nejpozději poté by měly být tukové filtry vyčištěny. Čištění kovových tukových filtrů: Při normálním provozu (denně 1 až 2 hodiny) se kovové tukové filtry musí vyčistit 1 x za měsíc. Filtry můžete čistit v myčce nádobí. Přitom mohou vzniknout mírná zabarvení. Filtry musí v myčce nádobí volně ležet. Nesmí být vzpříčené. Důležité: Silně nasycené kovové tukové filtry nemyjte spolu s nádobím. Při ručním mytí namočte filtry do horkého mycího roztoku. 10

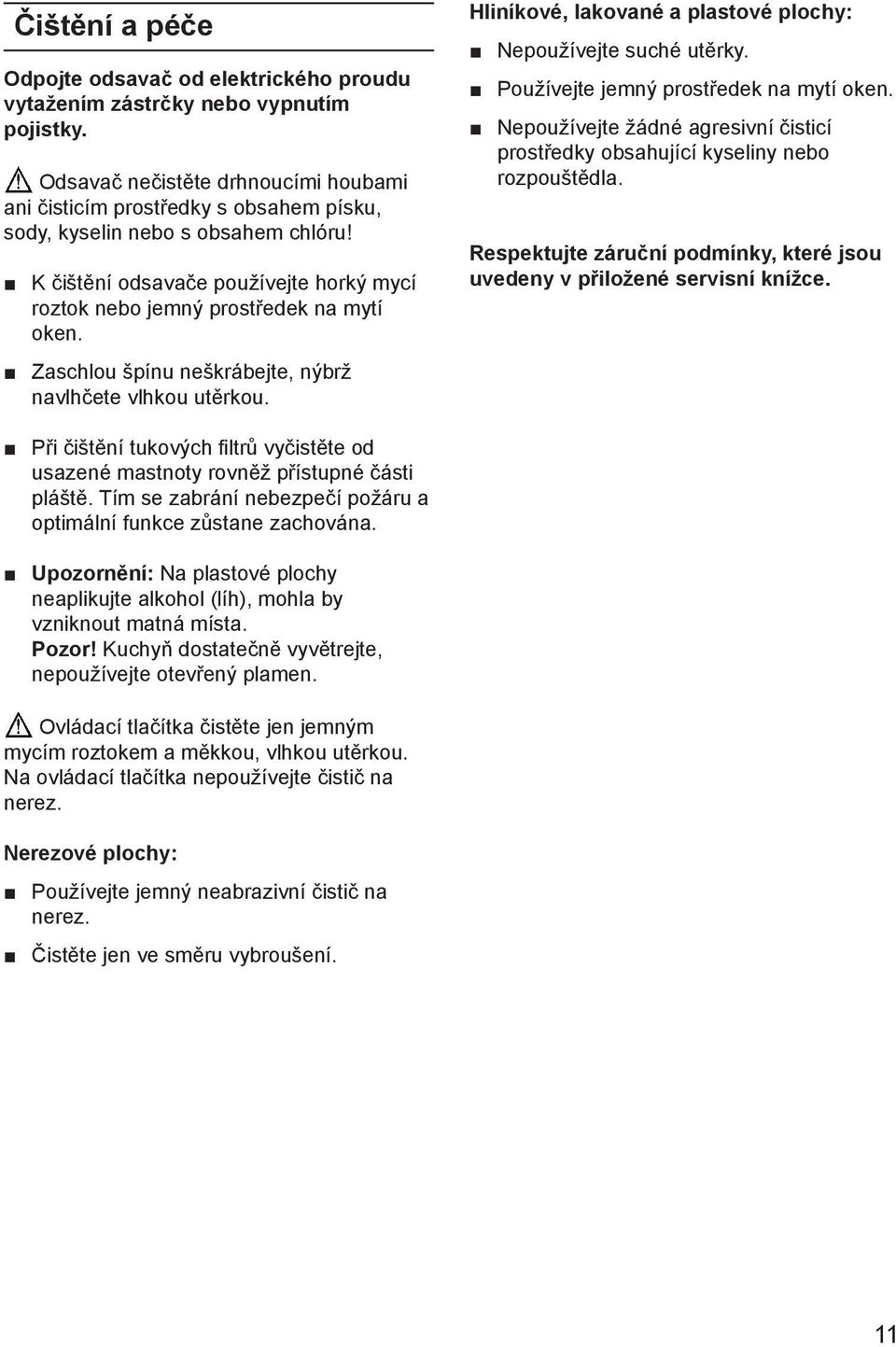

12 Čištění a péče Odpojte odsavač od elektrického proudu vytažením zástrčky nebo vypnutím pojistky. Odsavač nečistěte drhnoucími houbami ani čisticím prostředky s obsahem písku, sody, kyselin nebo s obsahem chlóru! K čištění odsavače používejte horký mycí roztok nebo jemný prostředek na mytí oken. Zaschlou špínu neškrábejte, nýbrž navlhčete vlhkou utěrkou. Hliníkové, lakované a plastové plochy: Nepoužívejte suché utěrky. Používejte jemný prostředek na mytí oken. Nepoužívejte žádné agresivní čisticí prostředky obsahující kyseliny nebo rozpouštědla. Respektujte záruční podmínky, které jsou uvedeny v přiložené servisní knížce. Při čištění tukových filtrů vyčistěte od usazené mastnoty rovněž přístupné části pláště. Tím se zabrání nebezpečí požáru a optimální funkce zůstane zachována. Upozornění: Na plastové plochy neaplikujte alkohol (líh), mohla by vzniknout matná místa. Pozor! Kuchyň dostatečně vyvětrejte, nepoužívejte otevřený plamen. Ovládací tlačítka čistěte jen jemným mycím roztokem a měkkou, vlhkou utěrkou. Na ovládací tlačítka nepoužívejte čistič na nerez. Nerezové plochy: Používejte jemný neabrazivní čistič na nerez. Čistěte jen ve směru vybroušení. 11

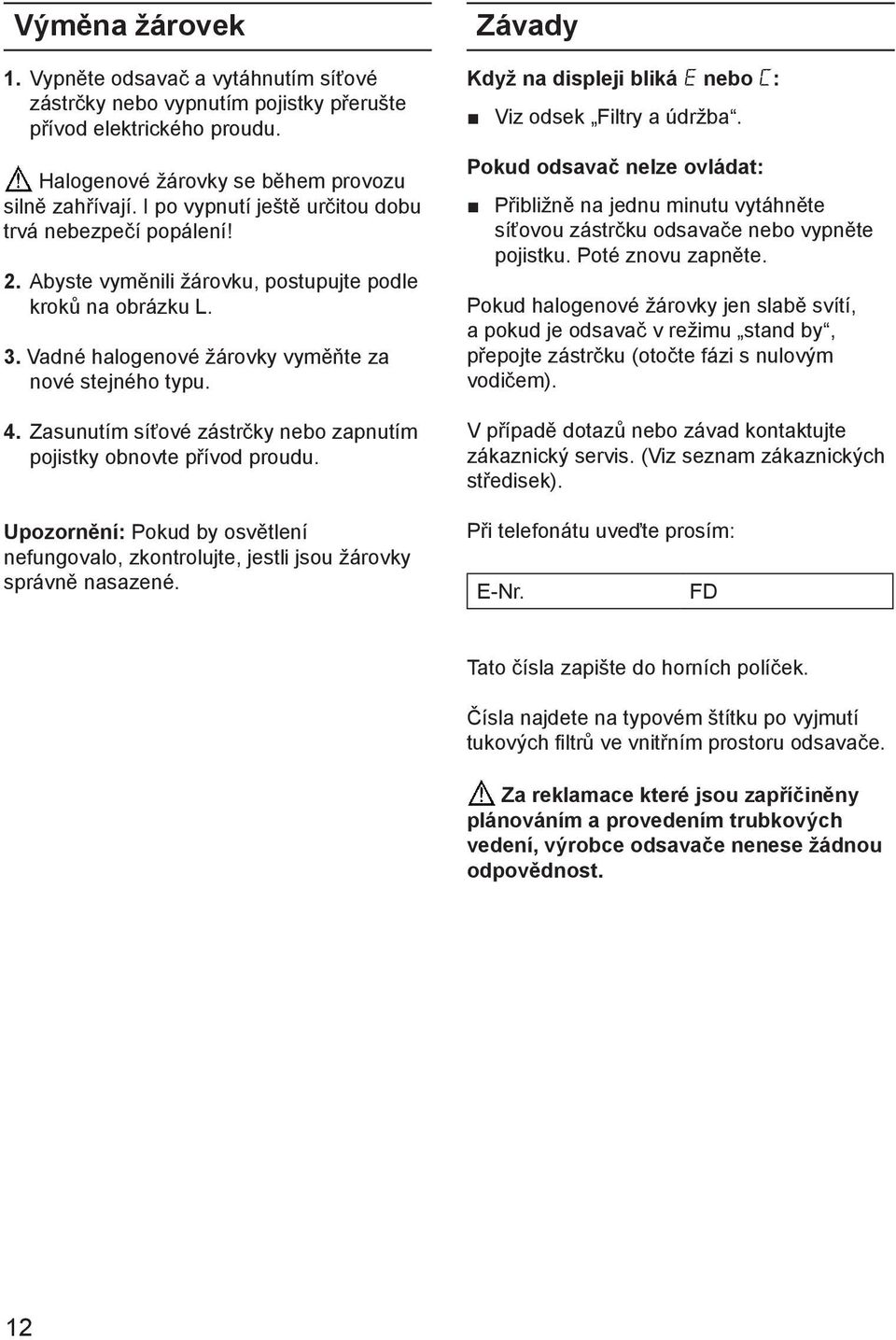

13 Výměna žárovek 1. Vypněte odsavač a vytáhnutím síťové zástrčky nebo vypnutím pojistky přerušte přívod elektrického proudu. Halogenové žárovky se během provozu silně zahřívají. I po vypnutí ještě určitou dobu trvá nebezpečí popálení! 2. Abyste vyměnili žárovku, postupujte podle kroků na obrázku L. 3. Vadné halogenové žárovky vyměňte za nové stejného typu. 4. Zasunutím síťové zástrčky nebo zapnutím pojistky obnovte přívod proudu. Upozornění: Pokud by osvětlení nefungovalo, zkontrolujte, jestli jsou žárovky správně nasazené. Závady Když na displeji bliká E nebo C: Viz odsek Filtry a údržba. Pokud odsavač nelze ovládat: Přibližně na jednu minutu vytáhněte síťovou zástrčku odsavače nebo vypněte pojistku. Poté znovu zapněte. Pokud halogenové žárovky jen slabě svítí, a pokud je odsavač v režimu stand by, přepojte zástrčku (otočte fázi s nulovým vodičem). V případě dotazů nebo závad kontaktujte zákaznický servis. (Viz seznam zákaznických středisek). Při telefonátu uveďte prosím: E-Nr. FD Tato čísla zapište do horních políček. Čísla najdete na typovém štítku po vyjmutí tukových filtrů ve vnitřním prostoru odsavače. Za reklamace které jsou zapříčiněny plánováním a provedením trubkových vedení, výrobce odsavače nenese žádnou odpovědnost. 12

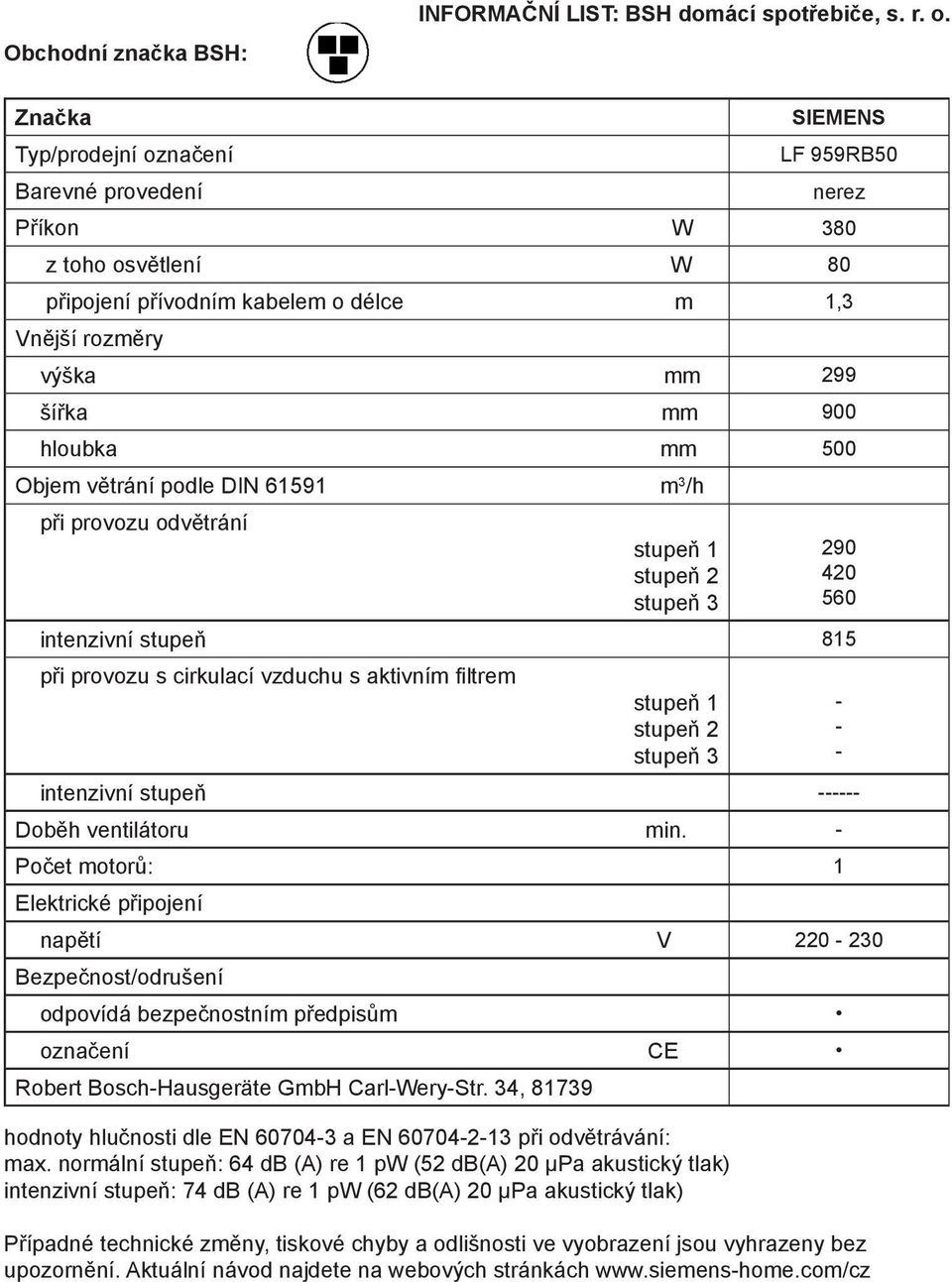

14 Obchodní značka BSH: INFORMAČNÍ LIST: BSH domácí spotřebiče, s. r. o. Značka Typ/prodejní označení Barevné provedení SIEMENS LF 959RB50 nerez Příkon W 380 z toho osvětlení W 80 připojení přívodním kabelem o délce m 1,3 Vnější rozměry výška mm 299 šířka mm 900 hloubka mm 500 Objem větrání podle DIN m 3 /h při provozu odvětrání stupeň 1 stupeň 2 stupeň 3 intenzivní stupeň 815 při provozu s cirkulací vzduchu s aktivním filtrem stupeň 1 stupeň 2 stupeň intenzivní stupeň Doběh ventilátoru min. - Počet motorů: 1 Elektrické připojení napětí V Bezpečnost/odrušení odpovídá bezpečnostním předpisům označení CE Robert Bosch-Hausgeräte GmbH Carl-Wery-Str. 34, hodnoty hlučnosti dle EN a EN při odvětrávání: max. normální stupeň: 64 db (A) re 1 pw (52 db(a) 20 µpa akustický tlak) intenzivní stupeň: 74 db (A) re 1 pw (62 db(a) 20 µpa akustický tlak) Případné technické změny, tiskové chyby a odlišnosti ve vyobrazení jsou vyhrazeny bez upozornění. Aktuální návod najdete na webových stránkách

15

16 Montážní návod LF 959RB50 1

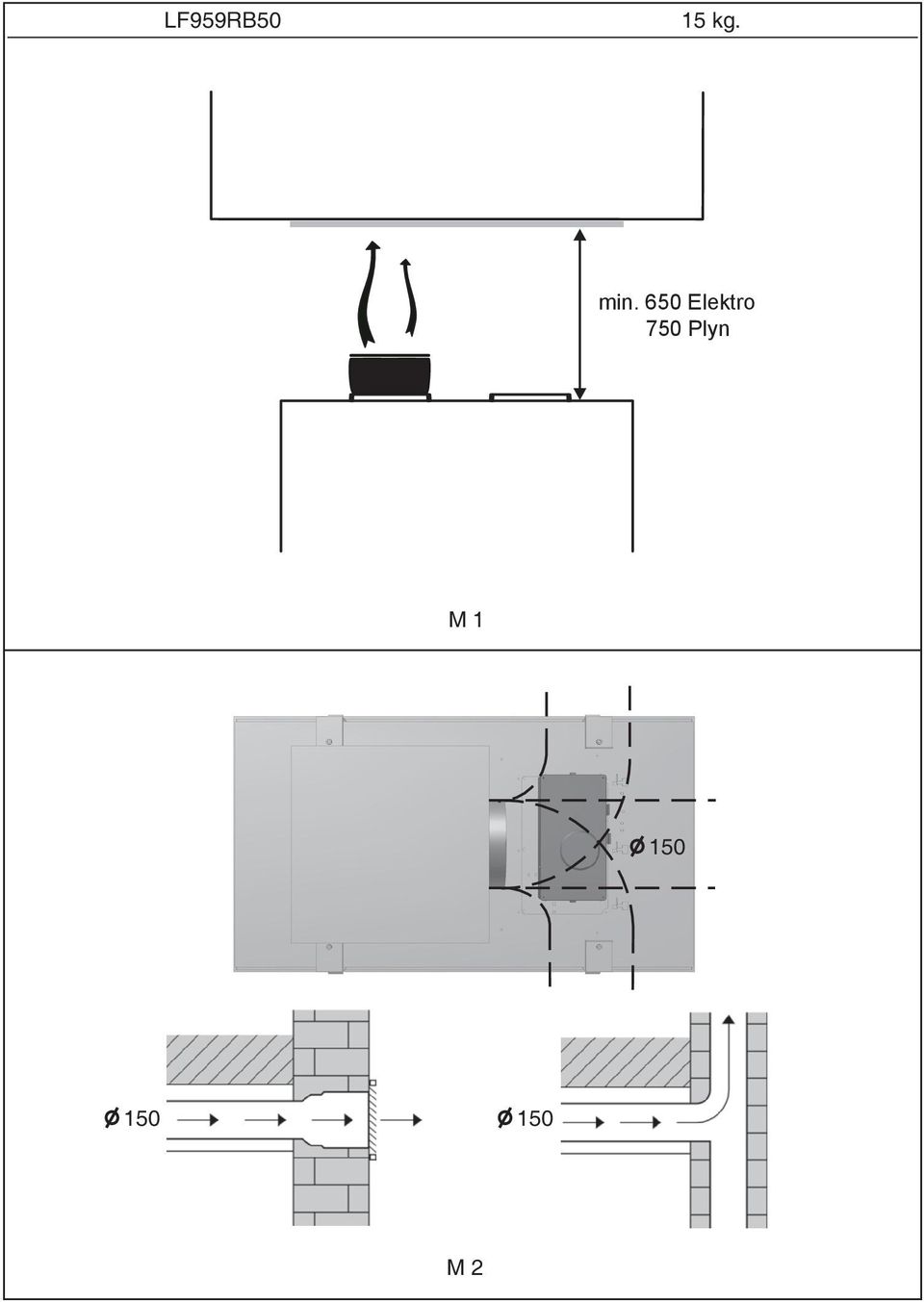

17 LF959RB50 15 kg. mind. min Elektro Plyn Gas M M2 2

18 M3 3 2 M4 3

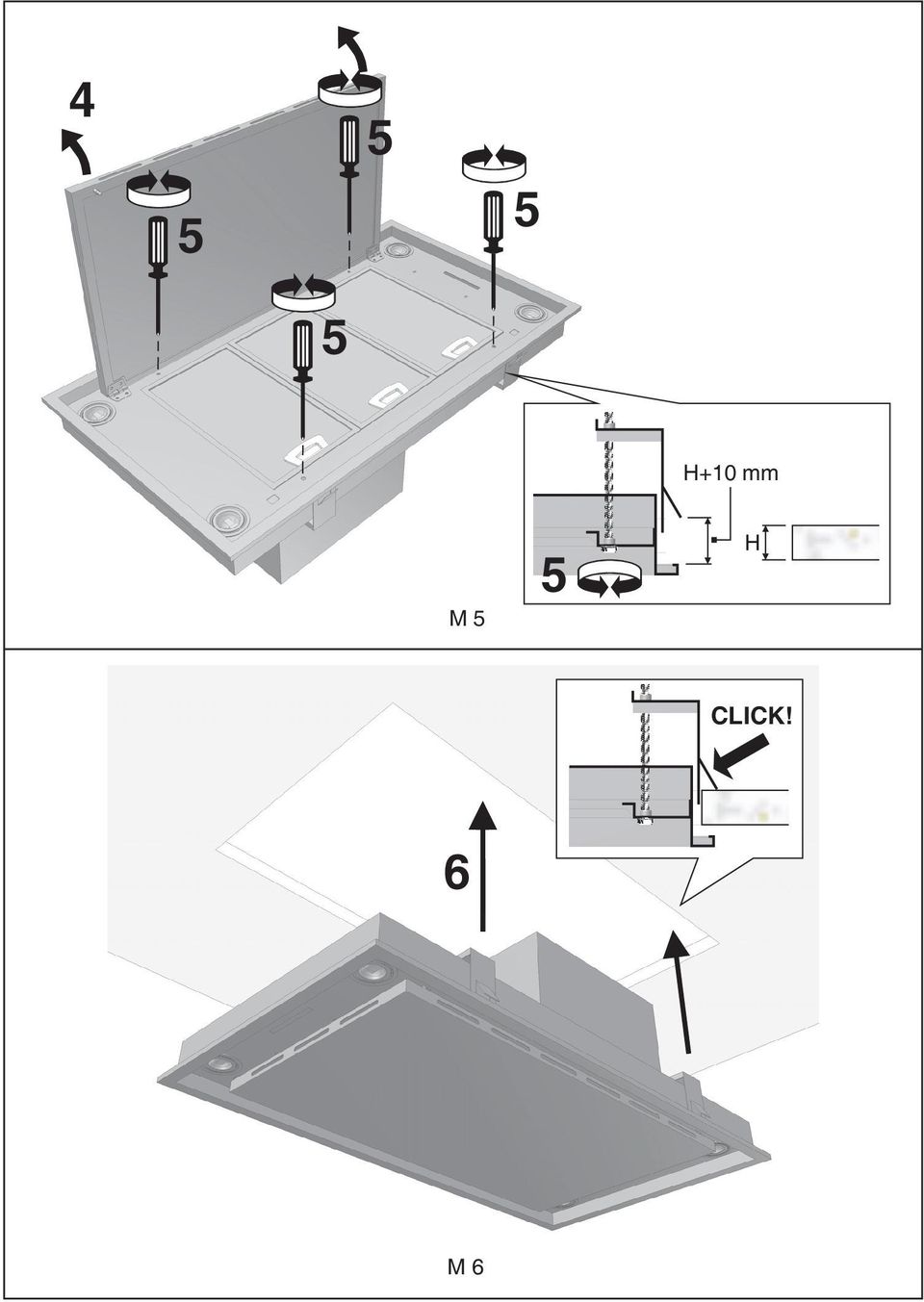

19 H+10 mm M5 5 H CLICK! 6 M6 4

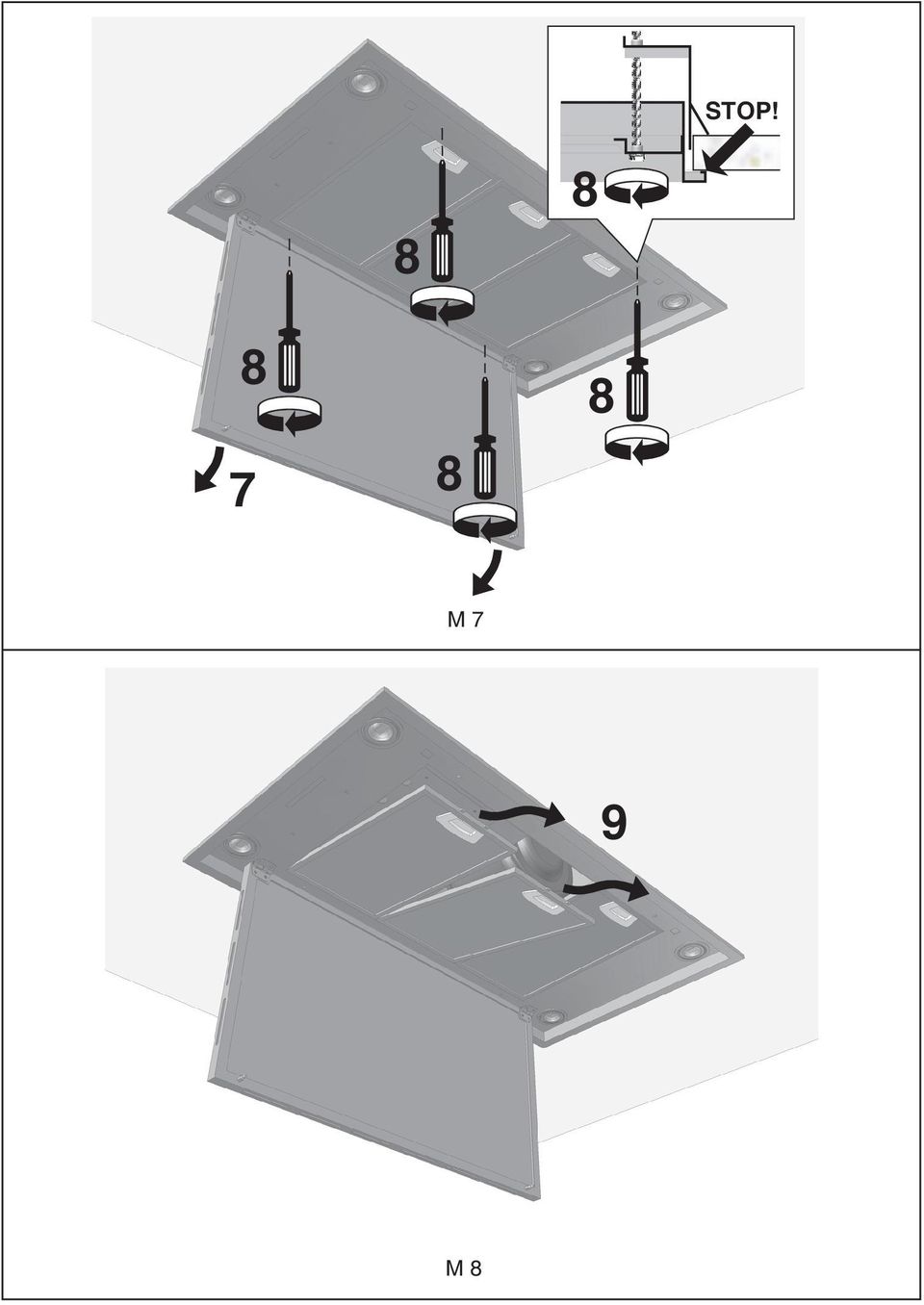

20 STOP! M7 9 M8 5

21 11 10 M M10 6

22 16 17 M11 C A B L1 7

23 Ujištění dovozce o vydání prohlášení o shodě Vážený zákazníku, dle 13, odst.5 zákona č.22/97 Sb. Vás ujišťujeme, že na všechny výrobky distribuované společností BSH domácí spotřebiče s.r.o. našim obchodním partnerům bylo vydáno prohlášení o shodě ve smyslu zákona č. 22/97 Sb a nařízení vlády č.168/1997 Sb., 169/1997 Sb. a 177/1997 Sb. a příslušných nařízení vlády. Toto ujištění dovozce o vydání prohlášení o shodě se vztahuje na všechny výrobky včetně plynových spotřebičů, které jsou obsaženy v aktuálním ceníku firmy BSH domácí spotřebiče s.r.o. Prohlášení o hygienické nezávadnosti výrobků Všechny výrobky distribuované společností BSH domácí spotřebiče s.r.o. a přicházející do styku s potravinami splňují požadavky o hygienické nezávadnosti dle zákona č.258/2000 Sb., vyhlášky 38/2001 Sb. Toto prohlášení se vztahuje na všechny výrobky přicházející do styku s potravinami uvedené v aktuálním ceníku firmy BSH domácí spotřebiče s.r.o. Záruční podmínky Na tento uvedený výrobek je poskytována záruční lhůta 24 měsíců (ode dne prodeje). Základním průkazem práv spotřebitele ve smyslu Občanského zákoníku je pořizovací doklad (paragon, faktura, leasingová smlouva ap.). Pokud byl při prodeji vydán záruční list, je tento součástí výrobku s výrobním číslem uvedeným na přední straně tohoto záručního listu. Zejména v případech delší než zákonné záruční lhůty je proto záruční list jediným průkazním dokladem práv uživatele pro uznání prodloužené záruky. Ve vlastním zájmu ho proto uschovejte. Nedílnou součástí záručního listu je doklad o pořízení (paragon, faktura, leasingová smlouva apod.) Pro případ prodloužené záruční lhůty z důvodu dříve provedených oprav je nutno předložit i opravní listy z těchto oprav. Bezplatný záruční servis je možno poskytnout jen v případě předložení pořizovacího dokladu nebo v případě prodloužené záruky i vyplněného záručního listu (musí obsahovat druh spotřebiče, typové označení, výrobní číslo, datum prodeje a označení prodávajícího v souladu s 620 odst. 3 Občanského zákoníku). Záruční list vyplňuje prodejce a je v zájmu spotřebitele zkontrolovat správnost a úplnost uvedených údajů. Záruční list je platný pouze v originálu, na kopie nebude brán zřetel. Záruční oprava se vztahuje výhradně na závady, které vzniknou průkazně v době platné záruční lhůty, a to vadou materiálu nebo výrobní vadou. Takto vzniklé závady je oprávněn odstranit pouze autorizovaný servis. Uplatnit záruku může spotřebitel u autorizovaného servisu nebo v prodejně, kde byl spotřebič zakoupen. Zvolí-li spotřebitel jiný, než nejbližší autorizovaný servis, bude na něm, aby nesl v souvislosti s tím zvýšené náklady. Ze záručních oprav jsou vyloučeny zejména tyto případy: - výrobek byl instalován nebo používán v rozporu s návodem k obsluze, příp. s návodem na montáž - údaje na záručním listu nebo dokladu o zakoupení se liší od údajů na výrobním štítku spotřebiče - při chybějícím nebo poškozeném výrobním štítku spotřebiče - je-li výrobek používán k jinému než výrobcem stanovenému účelu - spotřebič je určen k používání v domácnosti. - záruka neplatí, je-li výrobek používán k profesionálním nebo komerčním účelům - mechanické poškození (závady vzniklé při přepravě) - poškození vzniklá nepozorností, živelnou pohromou nebo jinými vnějšími vlivy (např. vyšším napětím v elektrorozvodné síti, extrémně tvrdou vodou apod.) - neodborným zásahem, nepovolenými konstrukčními změnami nebo opravou provedenou neoprávněnou osobou - běžná údržba nebo čištění, instalace, programování, kontrola parametrů výrobku - opotřebení vniklé používáním spotřebiče

24 Rozšířená záruka nad rámec zákona U spotřebičů (pračky, myčky) sériově vybavených systémem Aqua-Stop (patent fy BSH) je výrobcem poskytnuta záruka na škody způsobené chybou tohoto systému. Na tyto škody poskytneme náhradu soukromému spotřebiteli a to po celou dobu životnosti spotřebiče. Upozornění pro prodejce Prodejce je povinen dát zákazníkovi platný prodejní doklad, kde bude uvedeno datum prodeje a označení spotřebiče a na požádání zákazníka je povinen vystavit správně a úplně vyplněný záruční list v den prodeje výrobku. Při případné předprodejní reklamaci je třeba předložit řádně vyplněný reklamační protokol. Spotřebič není určený pro používání osobami (včetně dětí) se sníženými fyzickými, smyslovými a nebo mentálními schopnostmi, a nebo s nedostatkem zkušeností a vědomostí, pokud jim osoba zodpovědná za jejich bezpečnost neposkytne dohled a nebo je nepoučila o používání spotřebiče.

25 SEZNAM AUTORIZOVANÝCH SERVISŮ DOMÁCÍCH SPOTŘEBIČŮ BOSCH A SIEMENS Firemní servis + prodej náhradních dílů: BSH domácí spotřebiče, s.r.o., Pekařská 10b, Praha 5 telefon: fax: Firma Ulice Město telefon mail A PROFI SERVIS s.r.o. Pražská Benátky nad Jizerou aprofiservis@seznam.cz ALPHA servis s.r.o. Purkyňova Lanškroun B. I. SERVIS Horova Ústí n./labem servis@alphaobchod.cz; info@alphaobchod.cz stepankova@biservis.cz; info@biservis.cz B. I. SERVIS Bergmannova Sokolov- Dolní Rychnov Bekl Bílkova Tábor BMK servis s.r.o. Chýnovská Tábor- Měšice Bosch servis centrum spol. s r.o. Nábřeží Zlín Dana Bednaříková Charbulova Brno Elektoservis Živěla Dolní Novosadská Olomouc info@klservis.eu pracky@ .cz tabor@bmkservis.cz bosch@boschservis.cz petr.bednarik@seznam.cz servis@elektroserviszivela.cz ELEKTRO Jankovský s.r.o. nám. Míru Blatná ELEKTRO TREFILÍK s.r.o. Malá strana Dubňany blatna@jankovsky.cz; elektro@jankovsky.cz trefilik@wo.cz ELEKTROSERVIS KOLÁČEK s.r.o. Polní Česká Ves u Jeseníku ELMOT v.o.s Blahoslavova 1a České Budějovice Faraheit servis s.r.o. Kaštanová Brno Irena Komárková ml. Slovanské údolí Plzeň elektro.kolacek@centrum.cz ; elmotcb@seznam.cz faraheit.servis@seznam.cz servis-ap@volny.cz info@elso-servis.cz Jan Liška Žďárského Třebíč Jan Škaloud 17. listopadu jsk@jjbosch.cz Pardubice Karel Veselý Gagarinova elservisznprodejna@tiscali.cz Znojmo Lumír Majnuš Bílovecká mezerova@elektroservis-majnus.cz; Opava hulvova@elektroservis-majnus.cz; vana@elektroservis-majnus.cz Marek Pollet Vřesinská pollet@volny.cz Plzeň Martin Jansta Tovární janstovi@volny.cz Kolín 5 Martin Linhart Letců linhartmartin@volny.cz Hradec Králové Martin Wlazlo MW Žerotínova 1155/ info@elektroopravna.cz; Ostrava - Moravská Ostrava servis@elektroopravna.cz Petr KUČERA Topolová serviskucera@seznam.cz Most RADEK MENČÍK Proletářská elektroservis.mencik@seznam.cz Liberec Stanislav Novotný Hoblíkova sano@iol.cz Nový Jičín VIKI, spol. s r.o. Majakovského viki.servis@iol.cz Jihlava Wh-servis s.r.o. Žitavská wh-servis@volny.cz Liberec 11 Servis Černý s.r.o. Mírové náměstí servis.cerny@tiscali.cz Bourmov Caffe Idea - Blažek Cacovická 66a info@caffeidea.cz Brno S výhradou průběžných změn, aktuální seznam servisů najdete na webových stránkách

26 Návod na obsluhu LF 959RB50 Q4ACZM1652 1

27 Obsah Dôležité upozornenia...3 Pred montážou...4 Elektrické pripojenie...5 Inštalácia...5 Pred prvým použitím...6 Druhy prevádzky...7 Ovládanie odsávača...8 Filtre a údržba...10 Čistenie a údržba...11 Výmena žiaroviek...12 Poruchy

28 Predtým, ako začnete čítať, otvorte si strany s obrázkami. Dôležité upozornenia Starý spotrebič nie je bezcenným odpadom. Ekologickou likvidáciou môžu byť opäť získané cenné suroviny. Predtým, ako starý spotrebič zlikvidujete, učiňte ho nepoužiteľným. Váš nový spotrebič bol počas prepravy k Vám chránený obalom. Všetky použité obalové materiály sú šetrné k životnému prostrediu a opäť spracovateľné. Pomôžte tým, že obal ekologicky zlikvidujete. O aktuálnych možnostiach likvidácie sa informujte v špecializovaných predajniach alebo na mestskom úrade. Odsávač je vhodný na prevádzku s odvetrávaním. Odsávač umiestnite vždy nad stred varného panela. Minimálny odstup medzi elektrickým varným panelom a spodnou hranou odsávača je: 650 mm. (viď obrázky). Nad ohrievacím telesom na pevné palivo, pri ktorom je nebezpečenstvo požiaru (napr. lietajúcich iskier), je montáž odsávača možná iba vtedy, keď ohrievacie teleso má uzatvorený neodnímateľný kryt a sú dodržané špecifické miestne predpisy. Toto obmedzenie neplatí pre plynové sporáky a plynové varné panely. Osobitné upozornenia pri plynových spotrebičoch: Pri montáži plynových varných panelov musíte vždy postupovať podľa stanovených zákonných noriem príslušnej krajiny (napr. na Slovensku: technické predpisy pre inštaláciu plynových zariadení). Vždy musíte dodržiavať platné montážne predpisy a pokyny od výrobcu plynových spotrebičov. Odsávač môže byť inštalovaný iba na jednej strane vedľa vysokej skrine alebo vysokej steny. Vzdialenosť je minimálne 50 mm. Pri plynovom varnom paneli je minimálny odstup medzi hornou hranou držiaka hrnca a spodnou hranou odsávača: 750 mm, (viď obrázky). Tento spotrebič je označený v súlade s európskou Smernicou 2002/96/EG o nakladaní s odpadovými elektrickými a elektronickými spotrebičmi (WEEE, waste electrical and electronic equipment). Táto smernica stanovuje jednotný rámec pre spätný odber a recykláciu použitých spotrebičov v krajinách EÚ. Čím menšia je vzdialenosť odsávača od varného panela, tým väčšia je možnosť, že sa v dôsledku stúpajúcej vodnej pary budú na spodnej strane odsávača tvoriť kvapky kondenzovanej vody. 3

29 Pred montážou Optimálny výkon odsávača: Krátka, hladká odťahová rúrka. Pokiaľ možno čo najmenej oblúkov. Pokiaľ možno čo najväčšie priemery a veľké oblúky rúrky. Použitie dlhých, nehladkých odťahových rúrok, množstvo oblúkov rúrky alebo menšie priemery rúrok zapríčinia odchýlky od optimálneho výkonu vetrania a súčasne zvýšia hlučnosť. Guľaté rúrky: odporúčame vnútorný priemer 150 mm. Ploché odťahové rúrky musia mať rovnakú hodnotu vnútorného priemeru ako guľatá rúrka. Nemali by mať žiadne ostré ohyby. Ø 150 mm cca 177 c m2 Príprava stropu: Strop musí byť hladký a vodorovný. Zaistite pevné držanie hmoždiniek. Priložené hmoždinky sú vhodné pre betón a prírodný kameň. Pri iných stropných materiáloch musíte použiť vhodné upevňovacie prostriedky. Pozor: Odsávač je dodávaný so štandardnými upevňovacími prvkami. Montér musí zaistiť, aby upevňovacie prvky zodpovedali stropu, na ktorý bude odsávač pripevnený. Záruka sa nevzťahuje na škody, ktoré boli zapríčinené nevhodnou inštaláciou alebo použitím nevhodných pripevňovacích prvkov. Údaje o hmotnosti, viď obrázky M. Konštrukčné zmeny sú v rámci technického vývoja vyhradené. Pri rôznych priemeroch rúrok: použite tesniace prúžky. Pri prevádzke s odvetrávaním zaistite dostatočný prívod vzduchu. Pripojenie odťahovej rúrky Ø 150 mm: Odťahovú rúrku pripevnite priamo na vzduchové hrdlo. Priemery odťahových rúrok menšie ako 150 nie sú povolené. S väčšou vzdialenosťou od varného panela klesá výkon odsávania. Pri plánovaní dodržiavajte rozmery a taktiež lievikový tvar postupu kuchynských výparov so spádom cca 10 až 15. 4

30 Elektrické pripojenie Odsávač môže byť pripojený iba na predpisovo inštalovanú zásuvku s ochranným vodičom. Pokiaľ je to možné zásuvku s ochranným vodičom umiestnite priamo za kryt komína. Elektrické údaje: Elektrické údaje nájdete na typovom štítku po zložení rámu filtra vo vnútornom priestore spotrebiča. Pri opravách odpojte odsávač úplne od elektrickej siete. Inštalácia Ostrovčekový odsávač je určený pre montáž na kuchynský strop alebo na iný stabilný závesný strop. Dodržiavajte minimálnu možnú vzdialenosť odsávača od elektrického varného panela 650 mm, príp. 750 mm od plynového varného panela. Pozor: Nepoškoďte citlivé nerezové plochy. Odsávač inštalujte podľa vyobrazenia na obrázkoch M. Dĺžka prívodného kábla: 1,30 m. Pri požadovanom pevnom pripojení: Odsávač môže byť pripojený iba kvalifikovaným elektrikárom, ktorý pozná predpisy príslušných podnikov pre dodávku elektriny. Inštalácia predpokladá odpájacie zariadenie. Ako odpájacie zariadenie sa používa spínač s odstupom kontaktov väčším ako 3 mm a všepólovým odpojením. K tomu patrí LS - spínač a stýkač. Aby sa predišlo ohrozeniu, musí byť poškodený prívodný kábel tohto spotrebiča vymenený výrobcom alebo autorizovaným servisom alebo podobne kvalifikovaným technikom. Tento odsávač zodpovedá predpisom o elektromagnetickom rušení (EG). 5

31 Pred prvým použitím Dôležité upozornenia: Tento návod na obsluhu platí pre viac modelov spotrebiča. Je možné, že jednotlivé prvky vybavenia tu popisované nebudú zodpovedať Vášmu spotrebiču. Odsávač zodpovedá platným bezpečnostným predpisom. Opravy môže vykonávať iba odborník. Neodbornými opravami môže pre užívateľa vzniknúť značné nebezpečenstvo. Bezpečnostné pokyny: Pod odsávačom neflambujte. Nebezpečenstvo vznietenia tukového filtra od stúpajúcich plameňov. Na varných zónach sa musia vždy počas prevádzky nachádzať varné nádoby. Nad ohrievacími telesami na pevné palivo (uhlie, drevo a pod.) je prevádzka odsávača povolená len podmienečne (viď montážny návod). Ak je spotrebič poškodený, nesmie byť uvedený do prevádzky. Pripojenie a uvedenie do prevádzky môže vykonať iba odborník. Tento odsávač je určený len na použitie v domácnosti. Odsávač prevádzkujte iba s nasadenými žiarovkami. Poškodené žiarovky by mali byť okamžite vymenené, aby sa predišlo preťaženiu ostatných žiaroviek. Odsávač nikdy neprevádzkujte bez tukových filtrov. Prehriate tuky alebo oleje sa môžu ľahko vznietiť. Preto na jedlo, ktoré sa pripravuje na tuku alebo oleji napr. zemiakové hranolčeky, neustále dozerajte. Odsávač pred prvým uvedením do prevádzky starostlivo vyčistite. Na odsávač neodkladajte žiadne predmety. Pokiaľ dôjde k poškodeniu prívodného kábla tohto spotrebiča, musí byť kábel vymenený výrobcom alebo autorizovaným servisom alebo inou autorizovanou osobou, aby nedošlo k žiadnemu nebezpečenstvu. Obalový materiál poriadne zlikvidujte. Nenechávajte deti, hrať sa so spotrebičom. Dospelé osoby a deti nesmú bez dozoru odsávač ovládať pokiaľ: - nie sú telesne alebo duševne spôsobilé; - alebo im chýbajú vedomosti a skúsenosti spotrebič správne a bezpečne obsluhovať. Plynové varné panely / plynové sporáky Neprevádzkujte všetky plynové horáky súčasne dlhší čas (max. 15 min.) pri najvyššom tepelnom zaťažení, inak vznikne nebezpečenstvo popálenia pri dotyku povrchových plôch, príp. riziko poškodenia odsávača. Pri prevádzke odsávača nad jedným plynovým horákom musí byť odsávač pri súčasnej prevádzke troch alebo viac plynových horákov prevádzkovaný na maximálny výkon. 6

32 Dbajte na to, že veľký horák s výkonom viac ako 5 Kw (wok) zodpovedá dvom plynovým horákom. Nikdy neprevádzkujte plynové varné panely bez nasadených varných nádob. Plameň regulujte tak, aby plamene nepresahovali cez varné nádoby. Predtým ako spotrebič začnete používať, pozorne si prečítajte návod na obsluhu. Obsahuje dôležité informácie pre Vašu bezpečnosť rovnako ako na použitie a starostlivosť o Váš spotrebič. Návod na obsluhu a montážny návod dobre uschovajte pre prípadného ďalšieho vlastníka. Druhy prevádzky Prevádzka s odvetrávaním: obrázky M. Ventilátor odsávača nasáva kuchynské výpary a cez tukový filter ich odvádza von. Tukový filter pohlcuje tukové čiastočky kuchynských výparov. Kuchyňa zostane bez mastnoty a zápachu. Odpadový vzduch sa cez vetraciu šachtu odvedie smerom hore, alebo priamo von cez vonkajšiu stenu. Odvetrávanie nesmie byť vedené ani do komína na odvod dymu alebo do komína na odvod splodín, ktorý je v prevádzke, ani do šachty, ktorá je určená na odvetrávanie miestnosti s ohniskom. Pri prevádzke odsávača s odvetrávaním a súčasnej prevádzke na komíne závislého ohrievacieho telesa (napr. plynové, olejové vykurovacie telesá alebo kachle na uhlie, prietokové ohrievače, zásobníky teplej vody) musí byť zaistený dostatočný prívod vzduchu, ktorý vykurovacie teleso potrebuje na spaľovanie. Bezpečná prevádzka je možná vtedy, keď podtlak v miestnosti s vykurovacím telesom neprekročí 4 Pa (0,04 mbar). To môžete dosiahnuť vtedy, keď neuzatvárateľnými otvormi, napr. vo dverách, oknách, teleskopickými priechodkami stien alebo cestou iných technických opatrení, ako je obojstranný uzáver alebo iné, môže prúdiť vzduch, ktorý je potrebný na spaľovanie. Pri nedostatočnom prívode vzduchu vzniká nebezpečenstvo otravy v dôsledku spätne nasatých spalín. Teleskopické priechodky stien samé nezaistia dodržiavanie medzných hodnôt. Poznámka: Pri posudzovaní musíte brať do úvahy vždy celkové množstvo vzduchu v byte. Na prevádzku varných spotrebičov, napr. varných panelov a plynových sporákov, sa toto pravidlo nevzťahuje. Pokiaľ je odťah vedený vonkajšou stenou, mala by byť použitá teleskopická priechodka stien. Pri odvode odvetrávaného vzduchu, musíte dodržiavať úradné a zákonné predpisy (napr. regionálne stavebné predpisy). Pri odvode vzduchu do komína na odvod dymu alebo splodín, ktorý nie je v prevádzke, je potrebné mať súhlas miestne kominárskej prevádzky. 7

33 Ovládanie odsávača Na aktiváciu funkcií postačí nakrátko stlačiť tlačidlá. Ak podržíte tlačidlá veľmi dlho, neaktivuje sa žiadna funkcia. Kuchynské výpary sú najlepšie odstránené: Zapnutím odsávača na začiatku varenia. Vypnutím odsávača až niekoľko minút po ukončení varenia. Svetlo Signálny tón: Pri stlačení tlačidla zaznie na potvrdenie signálny tón. Zapnutie ventilátora: Stlačte tlačidlo +. Nastavenie požadovaného stupňa ventilátora: Stlačte tlačidlo +. Ventilátor sa prepne na vyšší stupeň. Stlačte tlačidlo. Ventilátor sa prepne o stupeň späť. Vypnutie ventilátora Stlačte tlačidlo O. alebo Ventilátor vyp. Ukazovateľ stupňa výkonu ventilátora Zníženie stupňa ventilátora Zotrvačnosť (dobeh) ventilátora Zapnutie ventilátora a prepnutie na vyšší stupeň Intenzívny stupeň Tlačidlo stlačte toľkokrát, pokiaľ sa ventilátor nevypne. Ukazovateľ O za krátky čas zmizne. Intenzívny stupeň: Zapnutím intenzívneho stupňa je dosiahnutý najvyšší výkon. Je potrebný krátkodobo. Stlačte tlačidlo + toľkokrát, pokiaľ sa nerozsvieti P. Pokiaľ sa intenzívny stupeň nevypne ručne, ventilátor sa za 10 minút prepne na stupeň 2. Dobeh ventilátora: Stlačte tlačidlo. Ventilátor beží 10 minút na stupni 1, pritom v ukazovateli bliká jedna bodka. Potom sa ventilátor sám vypne. Osvetlenie: Osvetlenie môžete kedykoľvek použiť, aj keď je ventilátor vypnutý. Diaľkové ovládanie: Diaľkové ovládanie programuje výrobca. Pokiaľ nebude možné z bezprostrednej blízkosti odsávač pomocou diaľkového ovládania obsluhovať, postupujte následovne. Uvedenie diaľkového ovládania do prevádzky Na diaľkovom ovládaní stlačte a podržte tlačidlo + a pripojte odsávač k sieti (príp. zapnite sieťovú poistku). Na potvrdenie spojenia diaľkového ovládania a spotrebiča, zaznie dlhý akustický signál. Pokiaľ počas 30 sekúnd nezaznie akustický signál, postup zopakujte. Funkcia diaľkového ovládania Tlačidlá +,, a svetlo majú rovnaké funkcie ako pri priamom ovládaní. 8

34 Tlačidlo : má rovnakú funkciu ako tlačidlo. Intervalové spínanie Tento odsávač má k dispozícii intervalové spínanie. Intervalové spínanie aktivuje ventilátor na 10 minút za hodinu v zobrazenom stupni. 1. Vzadu uvoľnite obidve skrutky a otvorte kryt. 2. Vyberte batériu a vymeňte ju za novú rovnakého typu. 3. Zatvorte a priskrutkujte kryt. Dodržiavajte národné normy a predpisy, ktoré sa týkajú likvidácie prázdnych batérií. Túto funkciu môžete aktivovať priamym ovládaním alebo diaľkovým ovládaním. Aktivácia intervalového spínania s ovládaním: Stlačte súčasne tlačidlo O a +, v ukazovateli sa zobrazí 1; Stlačte tlačidlo +, ukazovateľ zobrazí nasledujúce stupne ventilátora ; Stlačte súčasne tlačidlo O a +, aby ste potvrdili stupeň intervalového spínania. Aktivácia intervalového spínania s diaľkovým ovládaním: Stlačte tlačidlo, aby ste potvrdili stupeň chodu ventilátora; Stlačte tlačidlo +, ukazovateľ zobrazí nasledujúce stupne ventilátora ; Stlačte tlačidlo, aby ste potvrdili stupne ventilátora; Pokiaľ sa pri programovaní zobrazená funkcia intervalového spínania počas niekoľkých sekúnd nepotvrdí, programovací modus intervalového spínania sa ukončí. Stlačením akéhokoľvek tlačidla (okrem svetla) je intervalové spínanie deaktivované. Diaľkové ovládanie je na batériu, pokiaľ sa batéria vybije, musí sa vymeniť: 9

35 Filtre a údržba Tukové filtre: Na pohlcovanie tukových čiastočiek kuchynských výparov sa používajú kovové tukové filtre. Filtre sú vyrobené z nehorľavého kovu. Pozor: Pri vzrastajúcom nasýtení tukovými zvyškami sa zvyšuje vznetlivosť a môže tým byť narušená funkčnosť odsávača. Dôležité: Včasným vyčistením kovových tukových filtrov zabránite požiaru, ktorý by mohol vzniknúť hromadením tepla počas fritovania alebo vyprážania. Ukazovateľ nasýtenia : Pri nasýtení tukových filtrov svieti ukazovateľ. Potom vykefujte, dobre opláchnite a nechajte odkvapkať. Vybranie a nasadenie kovových tukových filtrov: Pozor: Halogénové žiarovky musíte najskôr vypnúť a nechať vychladnúť. 1. Postupujte podľa krokov, ktoré sú popísané na obrázku M. 2. Stlačte západky na tukových filtroch smerom dolu a tukové filtre vyklopte. 3. Vyčistite tukové filtre. 4. Vyčistené filtre opäť nasaďte. 5. Vymazanie ukazovateľa. Stlačte 2 x za sebou tlačidlo O. Zaznie signál a ukazovateľ zmizne. Vypnutím ventilátora vypnete taktiež signál. Najneskôr potom by mali byť tukové filtre vyčistené. Čistenie kovových tukových filtrov: Pri normálnej prevádzke (denne 1 až 2 hodiny) sa kovové tukové filtre musia vyčistiť 1 x za mesiac. Filtre môžete čistiť v umývačke riadu. Pritom môžu vzniknúť mierne zafarbenia. Filtre musia v umývačke riadu voľne ležať. Nesmú byť vzpriečené. Dôležité: Veľmi nasýtené kovové tukové filtre neumývajte spolu s riadom. Pri ručnom umývaní namočte filtre do horúceho čistiaceho roztoku. 10

36 Čistenie a údržba Odpojte odsávač od elektrického prúdu vytiahnutím zástrčky alebo vypnutím poistky. Odsávač nečistite drsnými špongiami ani čistiacimi prostriedkami s obsahom piesku, sódy, kyselín alebo s obsahom chlóru! Na čistenie odsávača používajte horúci čistiaci roztok alebo jemný prostriedok na umývanie okien. Zaschnutú špinu neškrabte, ale navlhčite vlhkou utierkou. Hliníkové, lakované a plastové plochy: Nepoužívajte suché utierky. Používajte jemný prostriedok na umývanie okien. Nepoužívajte žiadne agresívne čistiace prostriedky obsahujúce kyseliny alebo rozpúšťadlá. Rešpektujte záručné podmienky, ktoré sú uvedené v priloženej servisnej knižke. Pri čistení tukových filtrov vyčistite od usadenej mastnoty rovnako prístupné časti plášťa. Tým sa zabráni nebezpečenstvu požiaru a optimálna funkcia zostane zachovaná. Upozornenie: Na plastové plochy neaplikujte alkohol (lieh), mohli by vzniknúť matné miesta. Pozor! Kuchyňu dostatočne vyvetrajte, nepoužívajte otvorený plameň. Ovládacie tlačidlá čistite len jemným čistiacim roztokom a mäkkou, vlhkou utierkou. Na ovládacie tlačidlá nepoužívajte čistič na nerez. Nerezové plochy: Používajte jemný neabrazívny čistič na nerez. Čistite iba v smere vybrúsenia. 11

37 Výmena žiaroviek 1. Vypnite odsávač a vytiahnutím sieťovej zástrčky alebo vypnutím poistky prerušte prívod elektrického prúdu. Halogénové žiarovky sa počas prevádzky veľmi zahrievajú. Aj po vypnutí ešte určitý čas trvá nebezpečenstvo popálenia! 2. Aby ste vymenili žiarovku, postupujte podľa krokov na obrázku L. 3. Poškodené halogénové žiarovky vymeňte za nové rovnakého typu. 4. Zasunutím sieťovej zástrčky alebo zapnutím poistky obnovte prívod prúdu. Upozornenie: Pokiaľ by osvetlenie nefungovalo, skontrolujte, či sú žiarovky správne nasadené. Poruchy Keď na displeji bliká E alebo C: Viď kapitolu Filtre a údržba. Pokiaľ odsávač nie je možné ovládať: Približne na jednu minútu vytiahnite sieťovú zástrčku odsávača alebo vypnite poistku. Potom opäť zapnite. Pokiaľ halogénové žiarovky svietia slabo, a pokiaľ je odsávač v režime stand by, prepojte zástrčku (otočte fázu s nulovým vodičom). V prípade otázok alebo porúch kontaktujte zákaznícky servis. (Viď zoznam zákazníckych stredísk). Pri telefonáte uveďte prosím: E-Nr. FD Tieto čísla zapíšte do horných políčok. Čísla nájdete na typovom štítku po vybraní tukových filtrov vo vnútornom priestore odsávača. Za reklamácie ktoré sú zapríčinené plánovaním a vykonaním rúrkového vedenia, výrobca odsávača nenesie žiadnu zodpovednosť. 12

38 Obchodná značka BSH: INFORMAČNÝ LIST: BSH domácí spotřebiče, s. r. o. Značka Typ/predajné označenie Farebné prevedenie SIEMENS LF 959RB50 nerez Príkon W 380 z toho osvetlenie W 80 pripojenie sieťovou šnúrou s dĺžkou m 1,3 Vonkajšie rozmery výška mm 299 šírka mm 900 hlĺbka mm 500 Objem vetrania podľa DIN m 3 /h pri prevádzke odvetrania stupeň 1 stupeň 2 stupeň 3 intenzívny stupeň 815 pri prevádzke s cirkuláciou vzduchu s aktívnym filtrom stupeň 1 stupeň 2 stupeň intenzívny stupeň Dobeh ventilátora min. - Počet motorov: 1 Elektrické pripojenie napätie V Bezpečnosť/odrušenie zodpovedá bezpečnostným predpisom označenie CE Robert Bosch-Hausgeräte GmbH Carl-Wery-Str. 34, Hodnoty hlučnosti podľa EN a EN pri odvetrávaní: max. normálny stupeň: 64 db (A) re 1 pw (52 db(a) 20 µpa akustický tlak) pri intenzívnom stupni: 74 db(a) re 1 pw (62 db(a) re 20 µpa akustický tlak) Prípadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení sú vyhradené bez upozornenia. Aktuálny návod nájdete na webových stránkach 13

39

40 Montážny návod LF 959RB50 1

41 LF959RB50 15 kg. min. mind Elektro Plyn Gas M M2 2

42 M3 3 2 M4 3

43 H+10 mm M5 5 H CLICK! 6 M6 4

44 STOP! M7 9 M8 5

45 11 10 M M10 6

46 16 17 M11 C A B L1 7

47 Uistenie dovozcu o vydaní prehlásenia o zhode Vážený zákazník, Podľa 13, odst.5 zákona č. 22/97 Zb. Vás uisťujeme, že na všetky výrobky distribuované spoločnosťou BSH domácí spotřebiče s. r. o. našim obchodným partnerom, bolo vydané prehlásenie o zhode v zmysle zákona č. 22/97 Zb a príslušných nariadení vlády. Toto uistenie dovozcu o vydaní prehlásenia o zhode sa vzťahuje na všetky výrobky vrátane plynových spotrebičov, ktoré sú obsiahnuté v aktuálnom cenníku firmy BSH domácí spotřebiče s. r. o. Odporúča sa, aby výrobky montoval a uviedol do prevádzky autorizovaný servis, ktorý poskytuje záruku odbornej montáže, predvedenie a preskúšanie výrobku. Montáž a inštalácia spotrebiča, musí byť vykonaná v súlade s vyhláškou ÚBP SR č.508/2009 Z. z. súvisiacich predpisov a noriem v platnom znení. Pred montážou výrobku je nutné, aby boli splnené všetky podmienky pre pripojenie na inžinierske siete podľa platných noriem a podľa návodu na použitie. Záručné podmienky na výrobok sa poskytuje záručná doba 24 mesiacov odo dňa zakúpenia výrobku kupujúcim pri reklamácii je podmienkou predložiť platný daňový doklad o kúpe výrobku (napr. pokladničný blok, faktúru a pod.) ak je výrobok používaný k inému než výrobcom stanovenému účelu, alebo je výrobok používaný v rámci predmetu obchodnej činnosti, poskytuje sa záručná doba 6 mesiacov odo dňa zakúpenia, nakoľko spotrebiče sú určené výhradne pre použitie v domácnosti za vadu výrobku sa nepovažuje jeho nadmerné opotrebovanie a z toho vyplývajúce absencie niektorých pôvodných vlastností, ktoré boli spôsobené napr. zanedbaním bežnej údržby, čistenia, nadmerným používaním výrobku záručná doba neplynie po dobu, po ktorú kupujúci nemôže užívať tovar pre jeho vady, za ktoré zodpovedá predávajúci ak nebude zistená žiadna závada, na ktorú sa vzťahuje bezplatná záručná oprava alebo bude zistená závada nezavinená výrobcom, hradí náklady spojené s vyslaním servisného technika osoba, ktorá uplatnila nárok na túto opravu záručné opravy vykonávajú autorizované servisné strediská podľa zoznamu uvedeného v tomto záručnom liste Právo na bezplatnú opravu výrobku na náklady BSH domácí spotřebiče, s.r.o. organizačná zložka Bratislava zaniká, ak: je nečitateľný výrobný štítok, alebo na výrobku chýba údaje na záručnom liste, prípadne na doklade o predaji sa líšia od údajov uvedených na výrobnom štítku spotrebiča výrobok bol namontovaný v rozpore s návodom na montáž, prípadne nebol dodržaný súlad s platnými STN, alebo s návodom na obsluhu výrobok bol neodborne namontovaný, alebo nebol uvedený do prevádzky organizáciou oprávnenou v zmysle vyhlášky ÚBP SR č.718/2002 Z. z., platí pre plynové spotrebiče a spotrebiče s elektrickým napájaním 400 V, ako i na spotrebiče dodávané bez elektrického kábla, prípadne bez elektrickej koncovky bola vykonaná konštrukčná zmena alebo zásah do výrobku neoprávnenou osobou závada na výrobku vznikla použitím neoriginálnych náhradných dielov, alebo príslušenstva sa jedná o poškodenie: mechanické, nadmernou záťažou, v dôsledku vodného kameňa, neodborného zapojenia, živelnou pohromou, vonkajšími vplyvmi a pod.

48 Rozšírená záruka nad rámec zákona Pri spotrebičoch (práčky, umývačky riadu) sériovo vybavených systémom AquaStop, je výrobcom poskytnutá záruka na škody vzniknuté nesprávnou funkciou tohto systému a to po celú dobu životnosti spotrebiča (toto sa nevzťahuje na vlastný aqua-stop). Ak vzniknú škody vodou spôsobené chybou systému Aqua Stop, poskytneme náhradu týchto škôd. Symbol uvedený na výrobku alebo jeho obale upozorňuje na to, že výrobok po skončení jeho životnosti nepatrí k bežnému domácemu odpadu, ale ho treba odovzdať do špeciálnej zberne odpadu na recyklovanie elektrických alebo elektronických spotrebičov. Vašou podporou správnej likvidácie pomáhate získať opäť cenné suroviny a chrániť tak životné prostredie. Ďalšie informácie o recyklovaní tohto výrobku získate na miestnom úrade, v zberni odpadu alebo v združení Envidom, ktoré zabezpečuje zber, prepravu, spracovanie, recykláciu a ekologické zneškodňovanie elektroodpadu v zmysle zákona. Prehlásenie o hygienickej nezávadnosti výrobkov Všetky výrobky distribuované spoločnosťou BSH domácí spotřebiče s.r.o. a pricházajúce do styku s potravinami spĺňajú požiadavky o hygienickej nezávadnosti podľa zákona č. 258/2000 Zb., vyhlášky 38/2001 Zb. Toto prehlásenie sa vzťahuje na všetky výrobky prichádzajúce do styku s potravinami uvedené v aktuálnom cenníku firmy BSH domácí spotřebiče s.r.o. Spotrebič nie je určený pre použitie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami, alebo s nedostatkom skúseností a vedomostí, ak im osoba zodpovedná za ich bezpečnosť neposkytne dohľad a alebo ich nepoučila o používaní spotrebiča.

49 ZOZNAM SERVISNÝCH STREDÍSK PSČ Mesto Adresa prevádzky Servisné stredisko Web Telefón 1 Telefón Bardejov Partizánska 14 Peter Špík peter.spik@slovanet.sk 054/ Bratislava Kazanská 56 Martin Ščasný servis domácich spotrebičov gaggenau@orang .sk Bratislava Trhová 38 TECHNO SERVIS BRATISLAVA s r. o. technoservis@nextra.sk 02/ Tomášov 1 Mája 19 Viva elektroservis, s. r.o. servis@vivaservis.sk 02/ Komárno Mesačná 20 LASER Komárno spol. s r.o. servis@laser-kn.sk 035/ Košice Komenského 14 Ing. Ľubor Kolesár Kubis kubisservis@mail.t-com.sk 055/ Michalovce Ul.Obrancov mieru 9 ELEKTROSERVIS VALTIM valiska.lubomir@stonline.sk 056/ Nitra Spojovacia 7 EXPRES servis Anna Elmanová expresservis@naex.sk 037/ Piešťany Žilinská 47 Domoss Technika a.s. servis@domoss.sk 033/ / Poprad Továrenská ul.č.3 TATRACHLAD POPRAD s.r.o. tatrachlad@tatrachlad.sk 052/ Prešov Švábska 6695/57A BARAN servis - Baran Luboš baranservis@stonline.sk 051/ Prievidza V.Clementisa 6 ELEKTROSERVIS Pavlíček Peter pavlicek.elektroservis@stonline.sk 046/ Rimavská Sobota Malohontská 2594 N.B.ELEKTROCENTRUM nbelektrocentrum@stonline.sk 047/ Ružomberok Liptovská Lužná 496 E servis elektro spotrebičov elpra@speednet.sk 044/ Trenčín Mateja Bela 37 Jozef Rožník rozník@bshservis.sk Zvolen Hviezdoslavová 34 STAFEXPRESS-ELEKTROSERVIS stafexpress.zvservis@mail.t-com.sk 045/ Žilina Komenského 38 M-SERVIS Mareš Jaroslav mservis@zoznam.sk 041/
