1 Návod k použití a montáži LC 955KA40 SM

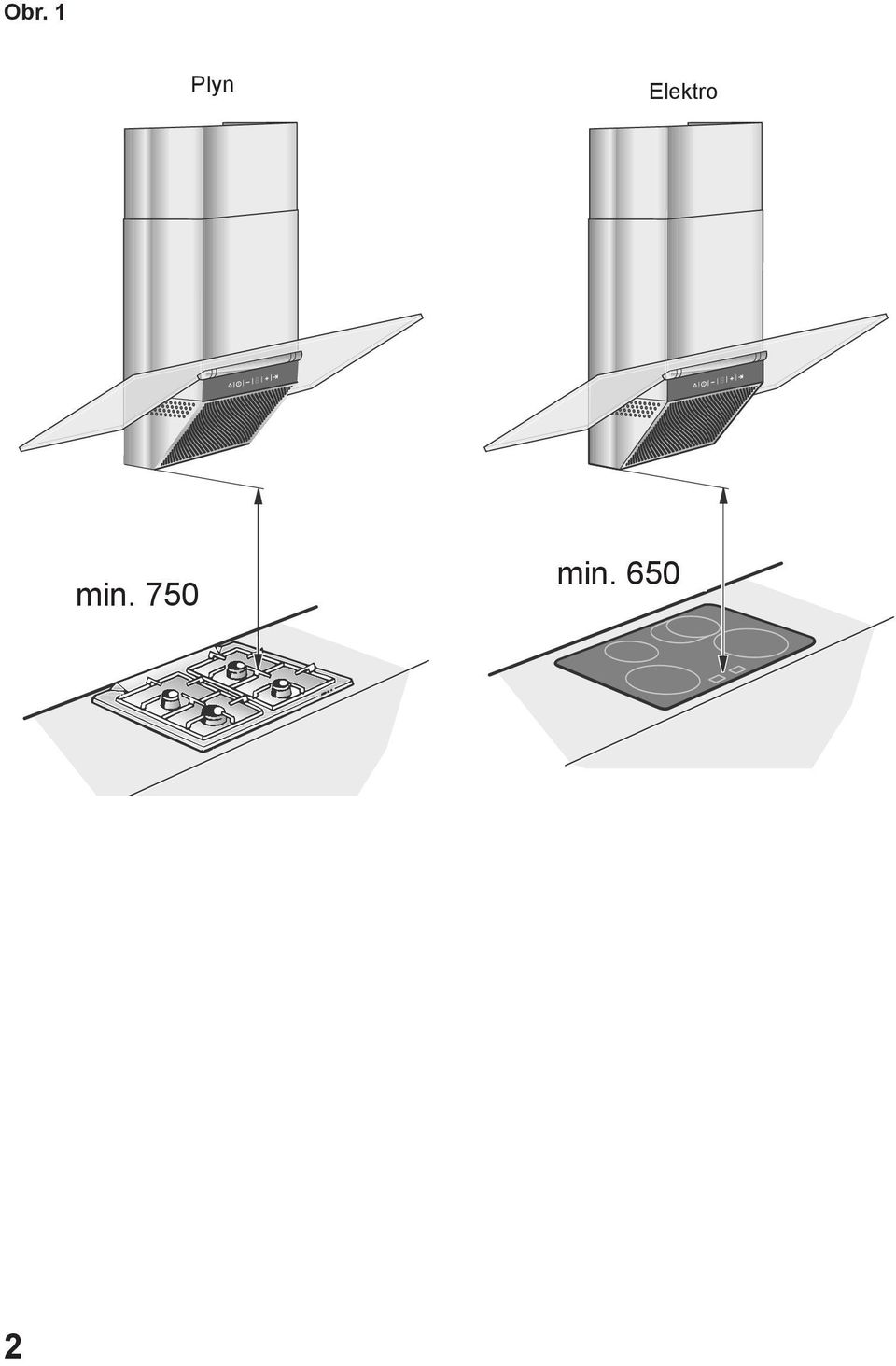

2 Obr. 1 Plyn Elektro min. 750 min

3 Návod k použití Druhy provozu Provoz s odvětráváním: Ventilátor odsavače nasává kuchyňské výpary a odvádí je přes tukový filtr ven. Tukový filtr pohlcuje tukové částečky z kuchyňských výparů. Kuchyň pak zůstává bez mastnoty a zápachu. D Při provozu odsavače s odvětráváním a současném provozu topných těles, závislých na funkci komínu (např. topná tělesa na plyn, olej nebo uhlí, průtokové ohřívače, zásobníky teplé vody) musí být zajištěn dostatečný přívod vzduchu, který topná tělesa potřebují ke spalování. Bezpečný provoz je možný tehdy, když podtlak v místnosti s topným tělesem nepřekročí 4 Pa (0,04 mbar). Toho lze dosáhnout tehdy, když neuzavíratelnými otvory, např. ve dveřích, oknech, teleskopickými průchodkami zdí nebo cestou jiných technických opatření, jako je oboustranný uzávěr nebo jiné, může proudit vzduch potřebný ke spalování. Provoz s cirkulací vzduchu K tomu musí být instalován aktivní uhlíkový filtr (viz Filtry a údržba). Kompletní montážní sadu a náhradní filtry obdržíte ve specializované prodejně. Ventilátor odsavače nasává kuchyňské výpary a přes tukový a aktivní uhlíkový filtr je vyčištěné vrací zpět do kuchyně. Tukový filtr pohlcuje tukové částečky z kuchyňských výparů. Aktivní uhlíkový filtr váže pachové částečky. Pokud není instalován aktivní uhlíkový filtr, nemohou být vázány žádné pachové látky z kuchyňských výparů. Při nedostatečném přívodu vzduchu vzniká nebezpečí otravy v důsledku zpětně nasátých spalin. Teleskopické průchodky zdí samy nezajistí dodržování mezních hodnot. Poznámka: Při posuzování musí být bráno v úvahu vždy celkové množství vzduchu v bytě. Na provoz varných spotřebičů, např. varných desek a plynových sporáků, se toto pravidlo nevztahuje. Je-li odsavač využit k provozu s cirkulací vzduchu s aktivním uhlíkovým filtrem je provoz možný bez omezení. 3

4 Před prvním použitím Důležité pokyny: Odsavač odpovídá platným bezpečnostním předpisům. Opravy smí provádět jen odborník. Neodbornými opravami může pro uživatele vzniknout značné nebezpečí. Před použitím nového spotřebiče si přečtěte pečlivě návod k použití. Obsahuje důležité informace k Vaší bezpečnosti, k použití a k ošetřování spotřebiče. Uschovejte návod k použití a k montáži pro event. dalšího vlastníka. Tento spotřebič je označen v souladu s evropskou směrnicí 2002/96/ EG o nakládání s Dosloužilými elektrickými a elektronickými spotřebiči (WEEE, waste electrical and electronic equipment). Tato směrnice stanovuje jednotný rámec pro zpětný odběr a recyklaci použitých spotřebičů v zemích EU. Nastavení ukazatele nasycení V případě, že by bylo nutné přepnout provoz s odvětráváním na provoz s cirkulací vzduchu, musí se přepnout také ukazatel nasycení pro filtr (viz montážní návod). Závady Pokud se v ukazateli objeví # nebo : Viz odsek Filtry a údržba. Pokud se odsavač nedá ovládat: Vypněte odsavač asi na 1 minutu, tak že ho vytáhnete ze sítě nebo vypnete pojistku. Poté znovu zapněte. Při případných dotazech nebo závadách telefonicky kontaktuje servisní službu. (Viz seznam autorizovaných servisních středisek). Při telefonátu prosím uveďte: E-nr. FD Tato čísla si poznačte do políček. Čísla naleznete na typovém štítku po vyjmutí tukových filtrů ve vnitřním prostoru odsavače. Za reklamace, které jsou zapříčiněny plánováním, a provedením položení trubek nepřebírá výrobce odsavače odpovědnost. 4

5 Před prvním použitím Bezpečnostní pokyny Pod odsavačem neflambujte.! Nebezpečí vznícení tukového filtru od stoupajících plamenů. Varné zóny musí být vždy zakryty varným nádobím. Nad topnými tělesy pro pevná paliva (uhlí, dřevo a pod.) je provoz odsavače povolen jen podmínečně (viz montážní návod). Neprovozujte všechny varné zóny současně delší dobu (max. 15 minut) na nejvyšší tepelný výkon, jinak hrozí nebezpečí popálení při dotyku povrchových ploch spotřebiče, resp. nebezpečí poškození odsavače. Při provozu odsavače nad varnou deskou musí být při současném provozu tří nebo více plynových varných zón odsavač nastaven na maximální výkon. Odsavač používejte jen s nasazenými žárovkami. Vadné žárovky byste měli ihned vyměnit, aby nedošlo k přetížení zbývajících žárovek. Odsavač nikdy neprovozujte bez tukových filtrů. Přehřáté tuky nebo oleje se mohou snadno vznítit. Proto připravujte jídla na tuku nebo oleji, např. bramborové hranolky, jen pod dohledem. Nikdy nedovolte dětem hrát si se spotřebičem. Dospělí a děti nesmějí provozovat spotřebič bez dozoru pokud: - nejsou tělesně nebo duševně schopni nebo - nemají vědomosti a zkušenosti k správnému a bezpečnému ovládání spotřebiče. Pokud je spotřebič poškozen, nesmíte jej uvést do provozu. Připojení a uvedení do provozu musí provést jen odborník. Pokud dojde k poškození přívodního kabelu tohoto spotřebiče musí být kabel vyměněn výrobcem nebo autorizovaným servisem nebo jinou autorizovanou osobou, aby nedošlo k ohrožení. Obalový materiál řádně zlikvidujte (viz montážní návod). Tento spotřebič je určen jen pro provoz v domácnosti. Odsavač před prvním použitím řádně vyčistěte. Nestavte na odsavač žádné předměty 5

6 Ovládání odsavače Kuchyňské výpary jsou nejúčinněji odstraněny takto: Zapnutím odsavače na počátku vaření. Vypnutím odsavače až za několik minut po ukončení vaření. Skleněný kryt v pozici při vaření. Nastavení požadovaného stupně ventilátoru: Stiskněte tlačítko +. Ventilátor se přepne na vyšší stupeň. Stiskněte tlačítko. Ventilátor se přepne na nižší stupeň. Vypnutí ventilátoru: Stiskněte tlačítko 0. Ukazatel za okamžik zhasne nebo: Stiskněte tlačítko tolikrát, dokud se ventilátor nevypne. Ukazatel za okamžik zhasne. Osvětl. zap./vyp. Vypnutí ventilátoru Snižování výkonu ventilátoru Ukazatel stupně ventilátoru Pozice při vaření Doběh ventilátoru Zap. ventilátoru a zvyšování výkonu ventilátoru. Intenzivní stupeň Intenzivní stupeň: Pomocí intenzívního stupně dosáhnete maximálního výkonu. Používejte jej jen krátkodobě. Stiskněte tlačítko + tolikrát, dokud se nerozsvítí ukazatel. Pokud intenzivní stupeň nevypnete ručně, ventilátor se za 10 minut automaticky přepne zpátky na nižší stupeň. Akustický signál: Stisknutím tlačítka zazní k potvrzení akustický signál Vypnutí akustického signálu: Stiskněte současně tlačítko 0 a + dokud cca za 3 sekundy nezazní akustický signál. Zapnutí akustického signálu: Postup zopakujte. Zapnutí ventilátoru: Stiskněte tlačítko +. 6

7 Filtry a údržba Tukový filtr: K pohlcování tukových částeček z kuchyňských výparů se používají kovové tukové filtry. Vložky filtru jsou z nehořlavého kovu. Pozor: Při vzrůstajícím nasycení tukovými zbytky se zvyšuje vznětlivost a může tím být ovlivněna funkčnost odsavače. Vyjmutí a nasazení kovových tukových filtrů: Pozor: Halogenové žárovky musí být vypnuté a vychladlé. 1. Potáhněte tukový filtr dopředu. Přitom druhou rukou zespodu přidržte tukový filtr. Tukový filtr držte vodorovně. Důležité: Včasným vyčištěním kovových tukových filtrů předcházíte nebezpečí požáru, který může vzniknout akumulací tepla při fritování nebo pečení. Čištění kovových tukových filtrů: Při normálním provozu (denně 1 až 2 hodiny) musí být kovové tukové filtry vyčištěné 1 měsíčně. Tyto filtry lze mýt v myčce nádobí. Přitom může dojít k mírnému zabarvení. Filtr musí volně ležet v myčce nádobí. Nesmí být vzpříčen. Důležité: Silně nasycené kovové tukové filtry nemyjte současně s nádobím. Při ručním čištění namočte filtry do horkého mycího roztoku. Nepoužívejte agresivní čisticí prostředky ani takové, které obsahují kyseliny nebo rozpouštědla. Pak filtry okartáčujte, dobře opláchněte a nechte okapat. 2. Vyčistěte tukový filtr. 3. Vyčištěný tukový filtr znovu nasaďte. 4. Vymažte ukazatel #. Stiskněte tlačítko 0. 7

8 Filtry a údržba Aktivní uhlíkový filtr: K pohlcování výparů při provozu s cirkulací vzduchu. Pozor: Při vzrůstajícím nasycení tukovými zbytky se zvyšuje vznětlivost a může tím být ovlivněna funkčnost odsavače. Nasazení a vyjmutí: Pozor: Halogenové žárovky musí být vypnuté a vychladlé. 1. Vyjměte tukový filtr (viz vyjmutí a nasazení kovových tukových filtrů). 2. Nasaďte aktivní uhlíkový filtr. Důležité: Včasným vyčištěním kovových tukových filtrů předcházíte nebezpečí požáru, který může vzniknout akumulací tepla při fritování nebo pečení. Výměna aktivního uhlíkového filtru: Při normálním provozu (denně 1 až 2 hodiny) musí být aktivní uhlíkové filtry vyměněny přibližně 1 x ročně. Aktivní uhlíkový filtr je možné dostat ve specializované prodejně (viz speciální příslušenství). Používejte jen originální filtr. Jen tak se zajistí optimální funkce. Likvidace starého aktivního uhlíkového filtru: Aktivní uhlíkové filtry neobsahují žádné škodlivé látky. Můžou se zlikvidovat např. jako domovní odpad. 3. Zatlačte západku. 4. Nasaďte tukové filtry. (viz - vyjmutí a nasazení kovových tukových filtrů). 5. Vymažte ukazatel. Stiskněte tlačítko 0. 8

9 Čištění a ošetření Odpojte odsavač od elektrické sítě vytažením zástrčky případně vypnutím pojistky. Nečistěte odsavač s drhnoucími houbami a čisticími prostředky, které obsahují písek, sodu, kyselinu nebo chlór! K očištění odsavače použijte horký mycí roztok nebo jemný čisticí prostředek na okna. Neodškrabujte zaschlé nečistoty, ale omyjte je vlhkou utěrkou. Při čistění tukových filtrů očistěte od naneseného tuku přístupné části pláště. Tak předcházíte nebezpečí požáru a zachováváte optimální funkčnost. Výměna žárovek 1. Vypněte odsavač a odpojte ho od elektrické sítě vytažením zástrčky nebo vypnutím pojistky. Halogenové žárovky se při provozu značně zahřívají. I po vypnutí trvá ještě určitou dobu nebezpečí popálení. 2. Šroubovákem opatrně vyjměte halogenovou žárovku. Ovládací tlačítka čistěte jen mírným mycím roztokem a měkkou navlhčenou utěrkou. Na ovládací tlačítka nepoužívejte čisticí prostředky pro nerezovou ocel. Povrchové plochy z nerezové oceli: Používejte jemný, nedrhnoucí čisticí prostředek na nerezovou ocel. Čistěte jen ve směru vybroušení. Doporučujeme náš čisticí prostředek č Objednací adresu naleznete v přiložené servisní knížce. Povrchové plochy z hliníku smaltu a umělé hmoty: Nepoužívejte suché utěrky. Používejte jemné čisticí prostředky na okna. Nepoužívejte agresivní čisticí prostředky obsahující kyseliny a rozpouštědla. Dbejte na záruční podmínky, které jsou uvedeny v přiložené servisní knížce. 3. Vyměňte halogenovou žárovku (běžná halogenová žárovka 12 Voltů, max. 20 Wattů, patice G4). Pozor: Bajonetový uzávěr. K uchopení žárovky použijte čistou utěrku. 4. Kroužek žárovky znovu zaklapněte. 5. Obnovte přívod el. proudu zasunutím zástrčky nebo zapnutím pojistky. Upozornění: Pokud osvětlení nefunguje, zkontrolujte, zda jsou žárovky správně nasazeny. 9

10 Montážní návod: Důležité pokyny Starý spotřebič není bezcenným odpadem. Ekologickou likvidací mohou být znovu získány cenné suroviny. Před likvidací učiňte starý spotřebič nepoužitelným. Váš nový spotřebič byl při dopravě k Vám chráněn obalem. Všechny použité obalové materiály jsou příznivé k životnímu prostředí a znovu zpracovatelné. Pomozte, prosím, při ekologické likvidaci obalu. O aktuálních možnostech likvidace se informujte ve specializovaných prodejnách nebo na obecních úřadech. Odsavač se používá k odvětrání a k provozu s cirkulací vzduchu. Další upozornění k plynovým varným spotřebičům: Při montáži plynových varných desek musíte vždy postupovat podle stanovených zákonných norem příslušné země. Vždy musíte dbát platných předpisů pro instalaci a pokynů pro vestavbu od výrobce plynových spotřebičů. Odsavač může být instalován jen na jedné straně vedle vysoké skříně nebo vysoké stěny. Odstup je min. 50 mm U plynových varných desek je minimální odstup mezi horní hranou podložky pod hrnce a spodní hranou odsavače: 750 mm, obr. 1. Odsavač vždy instalujte nad střed varných desek. Minimální odstup mezi elektrickými varnými deskami a spodní hranou odsavače: 650 mm, obr. 1. Nad topným tělesem na pevná paliva, u něhož je nebezpečí požáru (např. z létajících jisker), je montáž odsavače přípustná jen tehdy, když topné těleso má uzavřený neodnímatelný kryt a jsou dodrženy specifické místní předpisy. Toto omezení neplatí pro plynové sporáky a plynové varné desky. Čím menší je odstup mezi odsavačem a varnými zónami, tím větší je možnost, že vodní páry mohou na spodní části odsavače tvořit kapky. 10

11 Před montáží Provoz s odvětráváním Provoz s odvětráváním Odvětrávání je vedeno větrací šachtou vzhůru, nebo přímo přes vnější stěnu ven. D Odvětrávání nesmí být vedeno ani do komína na odvod kouře nebo do komínu na odvod zplodin, který je v provozu, ani do šachty, která je určena k odvětrávání místnosti s ohništi. Při odvodu odvětrávaného vzduchu, musíte dodržovat úřední a zákonné předpisy (např. regionální stavební předpisy). Při odvodu vzduchu do komína na odvod kouře nebo zplodin, který není v provozu, je třeba mít souhlas místní kominické provozovny. D Při provozu odsavače s odvětráváním a současném provozu na komínu závislého topného tělesa (např. plynová, olejová topná tělesa nebo kamna na uhlí, průtokové ohřívače, zásobníky teplé vody) musí být zajištěn dostatečný přívod vzduchu, který topné těleso potřebuje ke spalování. Bezpečný provoz je možný, když podtlak v místnosti s topným tělesem nepřekročí 4 Pa (0,04 mbar). Toho lze dosáhnout tehdy, když neuzavíratelnými otvory, např. ve dveřích, oknech, teleskopickými průchodkami zdí nebo cestou jiných technických opatření, jako je oboustranný uzávěr nebo jiné, může proudit vzduch potřebný ke spalování. Při nedostatečném přívodu vzduchu vzniká nebezpečí otravy vlivem zpětně nasávaných spalovaných plynů. Teleskopické průchodky zdí samy nezajistí dodržování mezních hodnot. Poznámka: Při posuzování musí být bráno v úvahu vždy celkové potřebné množství vzduchu v bytě. Na provoz varných spotřebičů, např. varných desek a plynových sporáků, se toto pravidlo nevztahuje. Je-li odsavač použit k provozu s cirkulací vzduchu s aktivním uhlíkovým filtrem je provoz možný bez omezení. Pokud je odtah veden vnější stěnou, měla by být použita teleskopická průchodka zdí. 11

12 Před montáží Optimální výkon odsavače: Krátká, hladká odtahová trubka. Co nejméně oblouků trubky. Co největší možné průměry a velké oblouky trubky. Použití dlouhých, nehladkých odtahových trubek, mnoho oblouků trubky nebo menší průměry trubek zapříčiní odchylky od optimálních výkonů větrání a současně zvýší hlučnost. Za reklamace, které jsou zapříčiněny plánováním a provedením položení trubek nepřebírá výrobce odsavače odpovědnost. Kulatá trubka: Doporučujeme: Vnitřní průměr 150 mm, avšak min. 120 mm. Ploché odtahové trubky musí mít stejnou hodnotu vnitřního průměru jako kulatá trubka a neměly by mít žádné ostré ohyby. Ø 120 mm cca 113 cm 2 Ø 150 mm cca 177 cm 2 U odlišných průměrů trubky: nasaďte těsnící proužky. Při provozu s cirkulací vzduchu zajistěte dostatečný přívod vzduchu. Provoz s odvětráváním S aktivním uhlíkovým filtrem, když není možný provoz s odvětráváním. Připojení odtahové trubky Ø 150 mm: Odtahovou trubku připevněte přímo na hrdlo hadice. Připojení odtahové trubky Ø 120 mm: Redukční hrdlo připevněte přímo na vzduchové hrdlo. Odtahovou trubku připevněte přímo na redukční hrdlo. Provoz s cirkulací vzduchu Kompletní montážní sadu můžete koupit ve specializované prodejně. Příslušná čísla příslušenství naleznete v závěru tohoto návodu k použití. 12

13 Před montáží Příprava stěny Stěna musí být rovná a svislá. Přitom dbejte na dostačující nosnost stěny. Přiložené šrouby a hmoždinky jsou vhodné pro masivní zdivo. Pro jiné stěnové konstrukce (např. sádrokarton, pórobeton, porotón-pálená cihla) použijte odpovídající připevňovací prostředky. Přitom dbejte na dostačující nosnost stěny. Dbejte na řádné upevnění hmoždinek. Hmotnost v kg: Odvětrávání Cirkulace 23,5 25,0 Konstrukční změny v rámci technického vývoje jsou vyhrazeny. Přestavení provozu s odvětráváním na provoz s cirkulací vzduchu Přestavení elektronického řízení na provoz s odvětráváním: Sériové nastavení je provoz s odvětráváním. Odsavač musí být zapojen a vypnut. 1. Stiskněte a podržte tlačítko V průběhu doby, kdy svítí ukazatel stiskněte ještě tlačítko!., dokud se nerozsvítí ukazatel. Poté tlačítko pusťte. Ukazatel za okamžik zhasne. Elektronické řízení je nastaveno na provoz s odvětráváním. Opakováním kroků 1 a 2 se elektronické řízení znovu přestaví na provoz s odvětráváním (ukazatel # ). Elektrické připojení Odsavač smí být připojen jen na předpisově instalovanou zásuvku s ochranným kontaktem. Zásuvku umístěte pokud možno přímo za kryt komínu. Zásuvka s ochranným kontaktem by měla být připojena přes vlastní elektrický obvod. V případě, že zásuvka není s ochranným kontaktem po montáži odsávače přístupná, musí být k dispozici jako při pevném připojení, dělící zařízení. Při požadovaném pevném připojení: Odsavač smí být připojen jen koncesovaným elektrikářem s oprávněním od příslušných elektrických podniků. Instalace předpokládá odpojovací zařízení. Jako odpojovací zařízení se používá spínač s odstupem kontaktů větším než 3 mm a všepólovým odpojením. K tomu patří LS- spínač a stykač. Pokud je připojovací kabel tohoto spotřebiče poškozený, musí být vyměněn výrobcem nebo autorizovaným servisem nebo podobně kvalifikovaným technikem, aby se předešlo ohrožení. Elektrická data: Jsou uvedena na typovém štítku, který naleznete po sundání rámů filtru ve vnitřním prostoru spotřebiče. Při opravách odpojte vždy odsavač od elektrické sítě. Délka přívodního kabelu: 1,30 m. Odsavač odpovídá normám EU o podmínkách elektromagnetické kompatibility. 13

14 Montáž Odsavač je určen k montáži na kuchyňskou stěnu. 1. Vyjměte tukový filtr (viz návod k použití). 2. Na stěnu vyznačte střední linku od stropu až k dolní hraně odsavače. 3. Pomocí šablony naznačte na stěnu umístění šroubů a pro lehčí zavěšení konturou naznačte oblast zavěšení. Upozornění: Při montáži dbejte na eventuelně potřebnou instalaci dílů zvláštního příslušenství. 5. Zaklapněte 2 odstupové držáky do uhelníku pro kryt komínu. 6. Přišroubujte horní a dva dolní úhelníky. Dbejte na minimální možný odstup odsavače od elektrických varných desek 650 mm, od plynových varných desek 750 mm. Spodní hrana šablony odpovídá spodní hraně odsavače. 4. Vyvrtejte 4 otvory pro odsavač a 2 otvory pro kryt komínu průměr 8 mm a vložte do nich hmoždinky v jedné rovině se stěnou. 7. Odsavač zavěste. Výšku a vodorovnou polohu zajistěte pomocí šroubů. min. 650 plyn 750 elektro 14 Skleněný kryt se nesmí dotýkat zdi.

15 Montáž 8. Zašroubujte dolní šestihranné šrouby. Pokud při přitahování šroubů vznikne tlak na skleněný kryt, může to vést k jeho zlomení. 9. Přes otvory 2 dolních upevňovacích šroubů nalepte vždy po jedné krycí fólii na ochrannou mřížku. Pozor: Vnitřní strana krytu komínu může být ostrá riziko poranění. Při montáži doporučujeme nosit ochranné rukavice. 14. Nasaďte šikmě kompletní obložení kryt - komínu a nakloňte ho směrem dozadu. Kryt komínu přitom vzadu musí zapadnout do čepů. 10. Propojte potrubí. 11. Připojte odsavač na elektrickou síť. 12. Z obou krytů komínu stáhněte ochrannou fólii. Vyvarujte se poškození choulostivých povrchových ploch. 13. Oba díly kryty komínu zasuňte do sebe a nasaďte do výřezu na odsavači. (výřez směrem dolů). Dbejte na to, aby nedošlo k poškrábání; položte např. montážní šablonu jako ochranu přes hranu spodního krytu komínu. 15. Horní kryt komínu opatrně vytáhněte nahoru a pomocí 2 šroubů jej ze strany přišroubujte na úhelník. 16. Odšroubujte oba transportní zabezpečovací šrouby. 17. Tukový filtr znovu nasaďte (viz návod k použití). 15

16 1 2x 2 10x 3 LZ x

17 Obchodní značka BSH: INFORMAČNÍ LIST: BSH domácí spotřebiče, s. r. o. Značka Typ/prodejní označení Barevné provedení SIEMENS LC 955KA40 nerez/sklo Příkon W 240 z toho osvětlení W 40 připojení přívodním kabelem o délce m 1,3 Vnější rozměry výška mm šířka mm 900 hloubka mm 507 Hlučnost dle DIN při max. normov. provozu 450 m 3 /h 61 db (re 1pW) Objem větrání podle DIN m 3 /h při provozu odvětrání stupeň 1 stupeň 2 stupeň intenzivní stupeň 550 při provozu s cirkulací vzduchu s aktivním filtrem stupeň 1 stupeň 2 stupeň 3 intenzivní stupeň ---- Doběh ventilátoru min. - Počet motorů: 1 Elektrické připojení napětí V Bezpečnost/odrušení odpovídá bezpečnostním předpisům označení CE Robert Bosch-Hausgeräte GmbH Carl-Wery-Str. 34, Deklarovaná hodnota emise hluku tohoto spotřebiče je 61 db (A), což představuje váženou hladinu akustického výkonu Lwa vzhledem k referenčnímu akustickému výkonu 1pW. Případné technické změny, tiskové chyby a odlišnosti ve vyobrazení jsou vyhrazeny bez upozornění. Aktuální návod najdete na webových stránkách 17

18 Ujištění dovozce o vydání prohlášení o shodě Vážený zákazníku, dle 13, odst.5 zákona č.22/97 Sb. Vás ujišťujeme, že na všechny výrobky distribuované společností BSH domácí spotřebiče s.r.o. našim obchodním partnerům bylo vydáno prohlášení o shodě ve smyslu zákona č. 22/97 Sb a nařízení vlády č.168/1997 Sb., 169/1997 Sb. a 177/1997 Sb. a příslušných nařízení vlády. Toto ujištění dovozce o vydání prohlášení o shodě se vztahuje na všechny výrobky včetně plynových spotřebičů, které jsou obsaženy v aktuálním ceníku firmy BSH domácí spotřebiče s.r.o. Prohlášení o hygienické nezávadnosti výrobků Všechny výrobky distribuované společností BSH domácí spotřebiče s.r.o. a přicházející do styku s potravinami splňují požadavky o hygienické nezávadnosti dle zákona č.258/2000 Sb., vyhlášky 38/2001 Sb. Toto prohlášení se vztahuje na všechny výrobky přicházející do styku s potravinami uvedené v aktuálním ceníku firmy BSH domácí spotřebiče s.r.o. Záruční podmínky Na tento uvedený výrobek je poskytována záruční lhůta 24 měsíců (ode dne prodeje). Základním průkazem práv spotřebitele ve smyslu Občanského zákoníku je pořizovací doklad (paragon, faktura, leasingová smlouva ap.). Pokud byl při prodeji vydán záruční list, je tento součástí výrobku s výrobním číslem uvedeným na přední straně tohoto záručního listu. Zejména v případech delší než zákonné záruční lhůty je proto záruční list jediným průkazním dokladem práv uživatele pro uznání prodloužené záruky. Ve vlastním zájmu ho proto uschovejte. Nedílnou součástí záručního listu je doklad o pořízení (paragon, faktura, leasingová smlouva apod.) Pro případ prodloužené záruční lhůty z důvodu dříve provedených oprav je nutno předložit i opravní listy z těchto oprav. Bezplatný záruční servis je možno poskytnout jen v případě předložení pořizovacího dokladu nebo v případě prodloužené záruky i vyplněného záručního listu (musí obsahovat druh spotřebiče, typové označení, výrobní číslo, datum prodeje a označení prodávajícího v souladu s 620 odst. 3 Občanského zákoníku). Záruční list vyplňuje prodejce a je v zájmu spotřebitele zkontrolovat správnost a úplnost uvedených údajů. Záruční list je platný pouze v originálu, na kopie nebude brán zřetel. Záruční oprava se vztahuje výhradně na závady, které vzniknou průkazně v době platné záruční lhůty, a to vadou materiálu nebo výrobní vadou. Takto vzniklé závady je oprávněn odstranit pouze autorizovaný servis. Uplatnit záruku může spotřebitel u autorizovaného servisu nebo v prodejně, kde byl spotřebič zakoupen. Zvolí-li spotřebitel jiný, než nejbližší autorizovaný servis, bude na něm, aby nesl v souvislosti s tím zvýšené náklady. Ze záručních oprav jsou vyloučeny zejména tyto případy: - výrobek byl instalován nebo používán v rozporu s návodem k obsluze, příp. s návodem na montáž - údaje na záručním listu nebo dokladu o zakoupení se liší od údajů na výrobním štítku spotřebiče - při chybějícím nebo poškozeném výrobním štítku spotřebiče - je-li výrobek používán k jinému než výrobcem stanovenému účelu - spotřebič je určen k používání v domácnosti. - záruka neplatí, je-li výrobek používán k profesionálním nebo komerčním účelům - mechanické poškození (závady vzniklé při přepravě) - poškození vzniklá nepozorností, živelnou pohromou nebo jinými vnějšími vlivy (např. vyšším napětím v elektrorozvodné síti, extrémně tvrdou vodou apod.) - neodborným zásahem, nepovolenými konstrukčními změnami nebo opravou provedenou neoprávněnou osobou - běžná údržba nebo čištění, instalace, programování, kontrola parametrů výrobku - opotřebení vniklé používáním spotřebiče

19 Rozšířená záruka nad rámec zákona U spotřebičů (pračky, myčky) sériově vybavených systémem Aqua-Stop (patent fy BSH) je výrobcem poskytnuta záruka na škody způsobené chybou tohoto systému. Na tyto škody poskytneme náhradu soukromému spotřebiteli a to po celou dobu životnosti spotřebiče. Upozornění pro prodejce Prodejce je povinen dát zákazníkovi platný prodejní doklad, kde bude uvedeno datum prodeje a označení spotřebiče a na požádání zákazníka je povinen vystavit správně a úplně vyplněný záruční list v den prodeje výrobku. Při případné předprodejní reklamaci je třeba předložit řádně vyplněný reklamační protokol. Spotřebič není určený pro používání osobami (včetně dětí) se sníženými fyzickými, smyslovými a nebo mentálními schopnostmi, a nebo s nedostatkem zkušeností a vědomostí, pokud jim osoba zodpovědná za jejich bezpečnost neposkytne dohled a nebo je nepoučila o používání spotřebiče.
