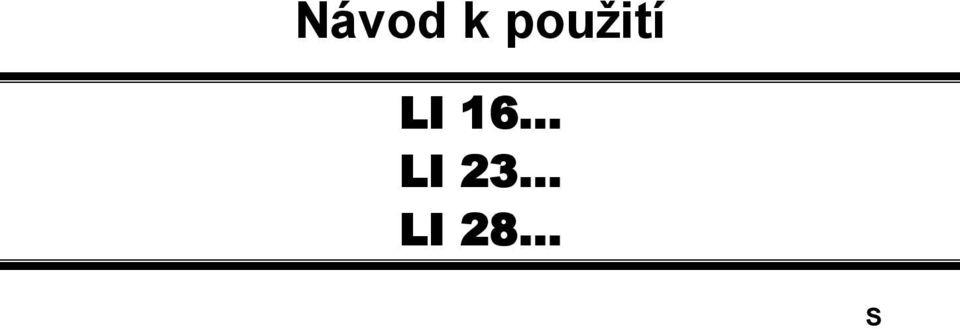

Návod k použití LI 16 LI 23 LI 28 S -01

Transkript

1 Návod k použití LI 16 LI 23 LI 28 S -01

2 Před čtením návodu si otevřete poslední stránky s obrázky. Popis odsavače Druhy provozu Odvětrávací provoz Větrák odsavače nasává kuchyňské výpary a odvádí je přes tukový filtr ven. Tukový filtr pohlcuje mastnotu z kuchyňských výparů. Kuchyň pak zůstává bez mastnoty a zápachu. Cirkulační větrání Zde musí být zabudován filtr s aktivním uhlím (viz Filtry a údržba). Filtr s aktivním uhlím obdržíte ve SPECIALIZOVANÝCH PRODEJNÁCH jako zvláštní příslušenství. Větrák odsavače nasává kuchyňské výpary a odvádí je přes tukový filtr a filtr s aktivním uhlím vyčištěné zpět do kuchyně. Tukový filtr odebírá mastnotu z kuchyňských výparů. Filtr s aktivním uhlím váže pachové látky. 2 Před prvním použitím Důležitá upozornění Odsavač odpovídá platným bezpečnostním předpisům. Opravy smí provádět jen odborník. Neodbornými opravami může pro uživatele vzniknout značné nebezpečí. Připojení a uvedení do provozu musí provést jen odborník Obalový materiál řádně zlikvidujte (viz Montážní návod). Odsavač používejte jen s nasazenými žárovkami. Odsavač nikdy neprovozujte bez tukového filtru. Přehřáté tuky nebo oleje se mohou snadno vznítit. Proto připravujte jídla na tuku nebo oleji, např. pomfrity, jen pod dohledem. Pod odsavačem neflambujte.! Nebezpečí zapálení tukového filtru. Provoz odsavače nad sporákem na pevná paliva (uhlí, dřevo atd.) je možný jen za určitých podmínek (viz Montážní návod). Plynové hořáky používejte vždy v souladu s předpisy. Důležité: Plameny plynových hořáků musí být vždy přikryty varným nádobím.! Velký žár otevřených plynových hořáků by mohl poškodit odsavač

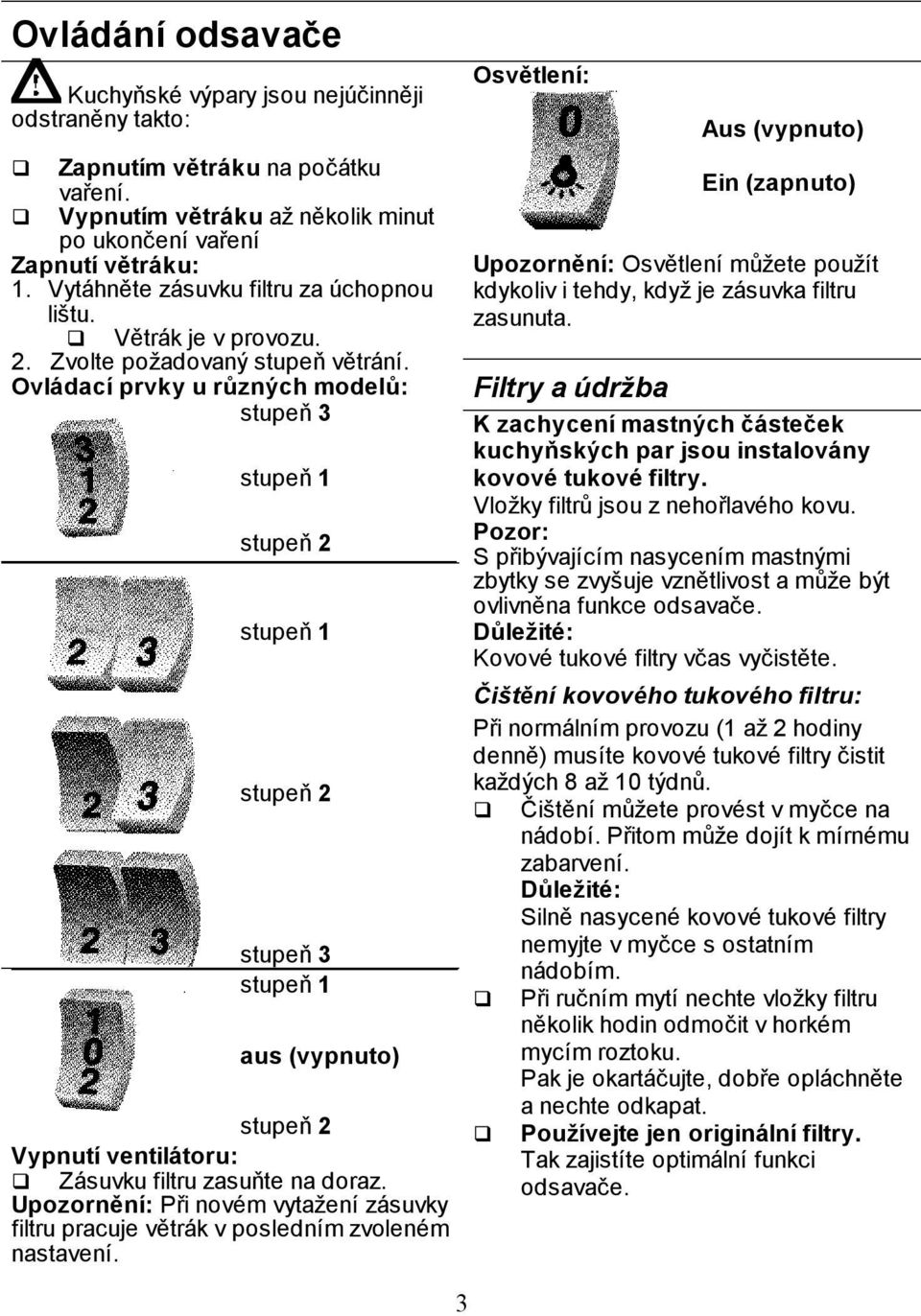

3 Ovládání odsavače Kuchyňské výpary jsou nejúčinněji odstraněny takto: Zapnutím větráku na počátku vaření. Vypnutím větráku až několik minut po ukončení vaření Zapnutí větráku: 1. Vytáhněte zásuvku filtru za úchopnou lištu. Větrák je v provozu. 2. Zvolte požadovaný stupeň větrání. Ovládací prvky u různých modelů: stupeň 3 stupeň 1 stupeň 2 stupeň 1 stupeň 2 stupeň 3 stupeň 1 aus (vypnuto) stupeň 2 Vypnutí ventilátoru: Zásuvku filtru zasuňte na doraz. Upozornění: Při novém vytažení zásuvky filtru pracuje větrák v posledním zvoleném nastavení. Osvětlení: Aus (vypnuto) Ein (zapnuto) Upozornění: Osvětlení můžete použít kdykoliv i tehdy, když je zásuvka filtru zasunuta. Filtry a údržba K zachycení mastných částeček kuchyňských par jsou instalovány kovové tukové filtry. Vložky filtrů jsou z nehořlavého kovu. Pozor: S přibývajícím nasycením mastnými zbytky se zvyšuje vznětlivost a může být ovlivněna funkce odsavače. Důležité: Kovové tukové filtry včas vyčistěte. Čištění kovového tukového filtru: Při normálním provozu (1 až 2 hodiny denně) musíte kovové tukové filtry čistit každých 8 až 10 týdnů. Čištění můžete provést v myčce na nádobí. Přitom může dojít k mírnému zabarvení. Důležité: Silně nasycené kovové tukové filtry nemyjte v myčce s ostatním nádobím. Při ručním mytí nechte vložky filtru několik hodin odmočit v horkém mycím roztoku. Pak je okartáčujte, dobře opláchněte a nechte odkapat. Používejte jen originální filtry. Tak zajistíte optimální funkci odsavače. 3

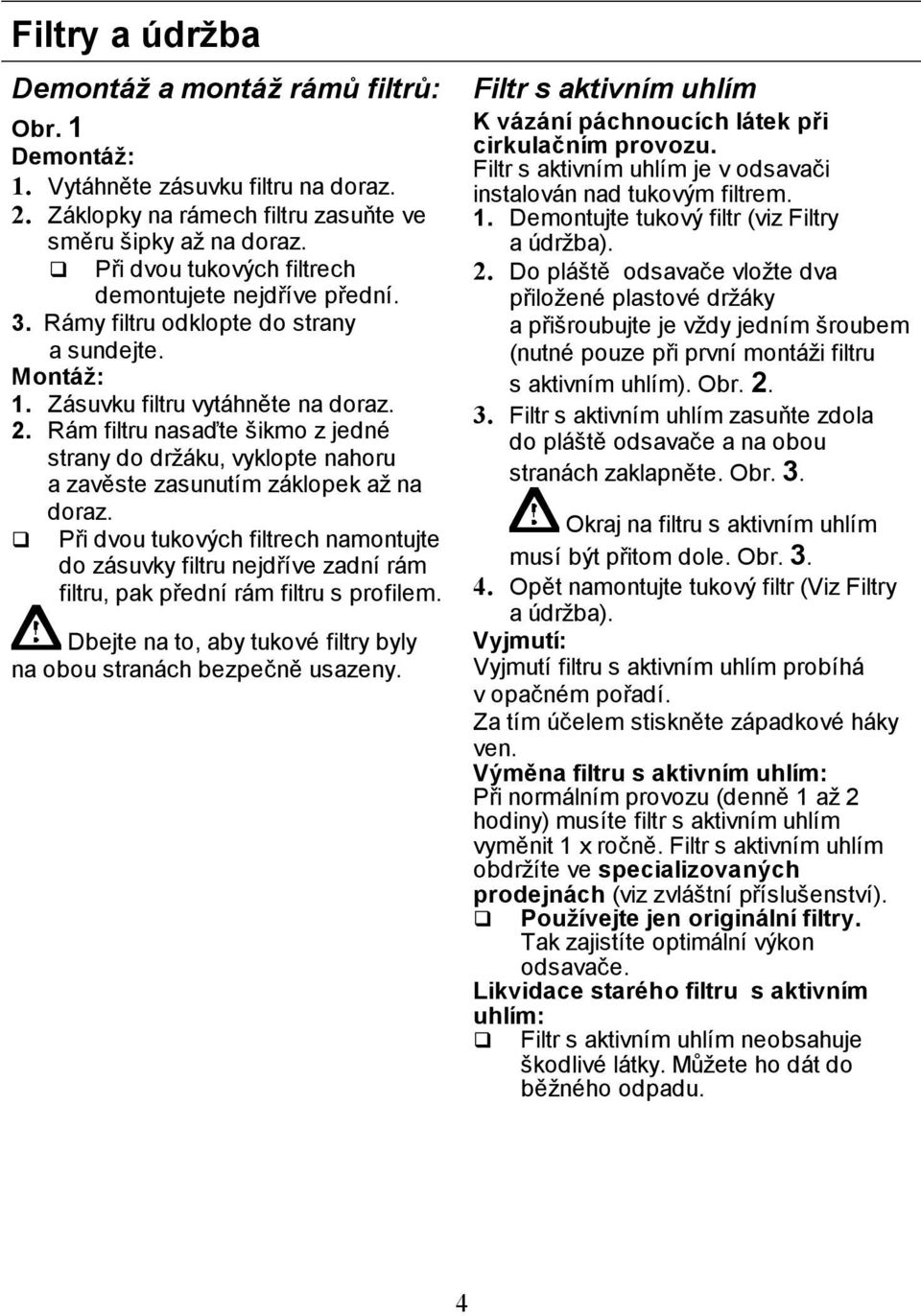

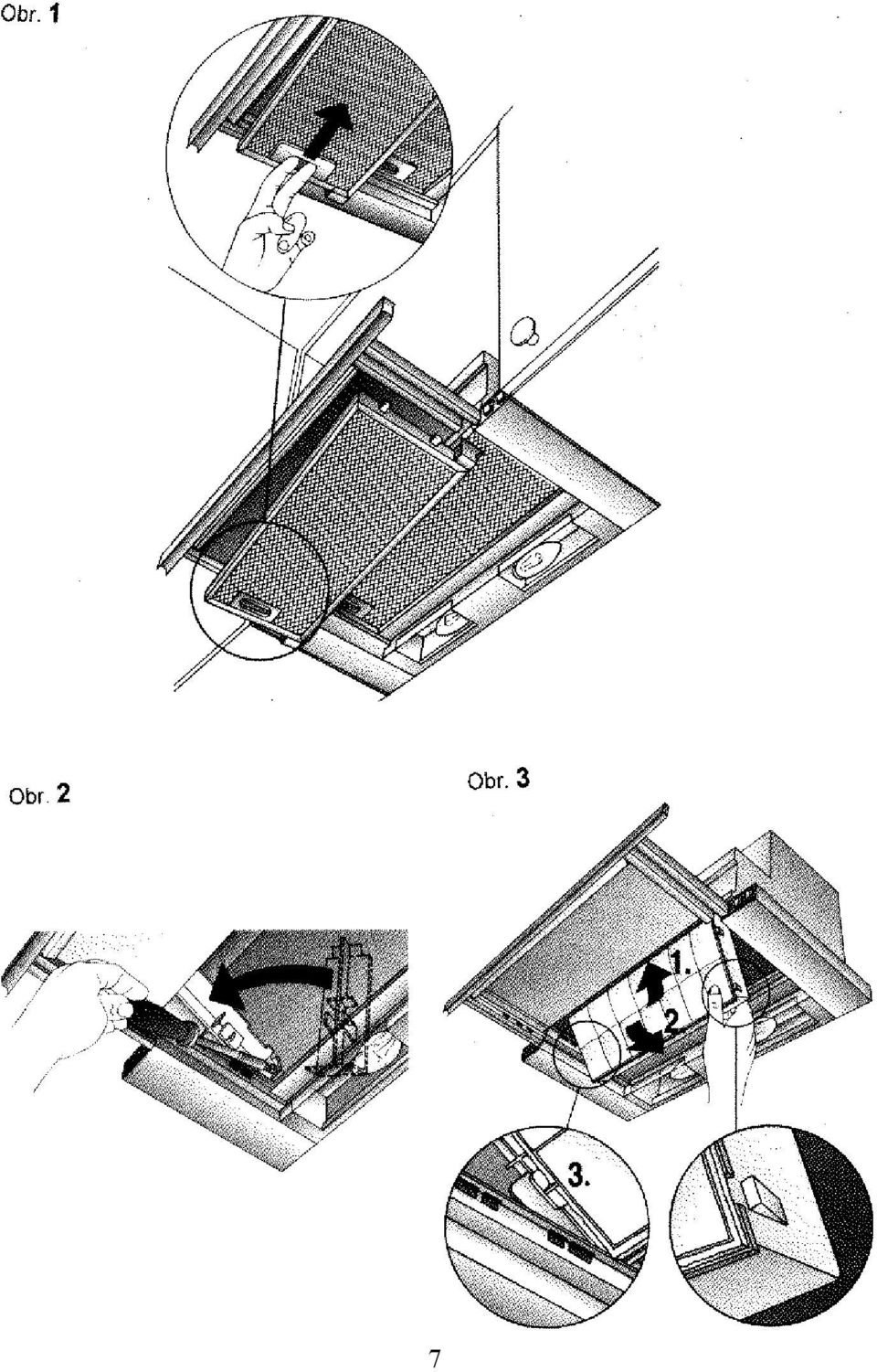

4 Filtry a údržba Demontáž a montáž rámů filtrů: Obr. 1 Demontáž: 1. Vytáhněte zásuvku filtru na doraz. 2. Záklopky na rámech filtru zasuňte ve směru šipky až na doraz. Při dvou tukových filtrech demontujete nejdříve přední. 3. Rámy filtru odklopte do strany a sundejte. Montáž: 1. Zásuvku filtru vytáhněte na doraz. 2. Rám filtru nasaďte šikmo z jedné strany do držáku, vyklopte nahoru a zavěste zasunutím záklopek až na doraz. Při dvou tukových filtrech namontujte do zásuvky filtru nejdříve zadní rám filtru, pak přední rám filtru s profilem. Dbejte na to, aby tukové filtry byly na obou stranách bezpečně usazeny. Filtr s aktivním uhlím K vázání páchnoucích látek při cirkulačním provozu. Filtr s aktivním uhlím je v odsavači instalován nad tukovým filtrem. 1. Demontujte tukový filtr (viz Filtry a údržba). 2. Do pláště odsavače vložte dva přiložené plastové držáky a přišroubujte je vždy jedním šroubem (nutné pouze při první montáži filtru s aktivním uhlím). Obr Filtr s aktivním uhlím zasuňte zdola do pláště odsavače a na obou stranách zaklapněte. Obr. 3. Okraj na filtru s aktivním uhlím musí být přitom dole. Obr Opět namontujte tukový filtr (Viz Filtry a údržba). Vyjmutí: Vyjmutí filtru s aktivním uhlím probíhá v opačném pořadí. Za tím účelem stiskněte západkové háky ven. Výměna filtru s aktivním uhlím: Při normálním provozu (denně 1 až 2 hodiny) musíte filtr s aktivním uhlím vyměnit 1 x ročně. Filtr s aktivním uhlím obdržíte ve specializovaných prodejnách (viz zvláštní příslušenství). Používejte jen originální filtry. Tak zajistíte optimální výkon odsavače. Likvidace starého filtru s aktivním uhlím: Filtr s aktivním uhlím neobsahuje škodlivé látky. Můžete ho dát do běžného odpadu. 4

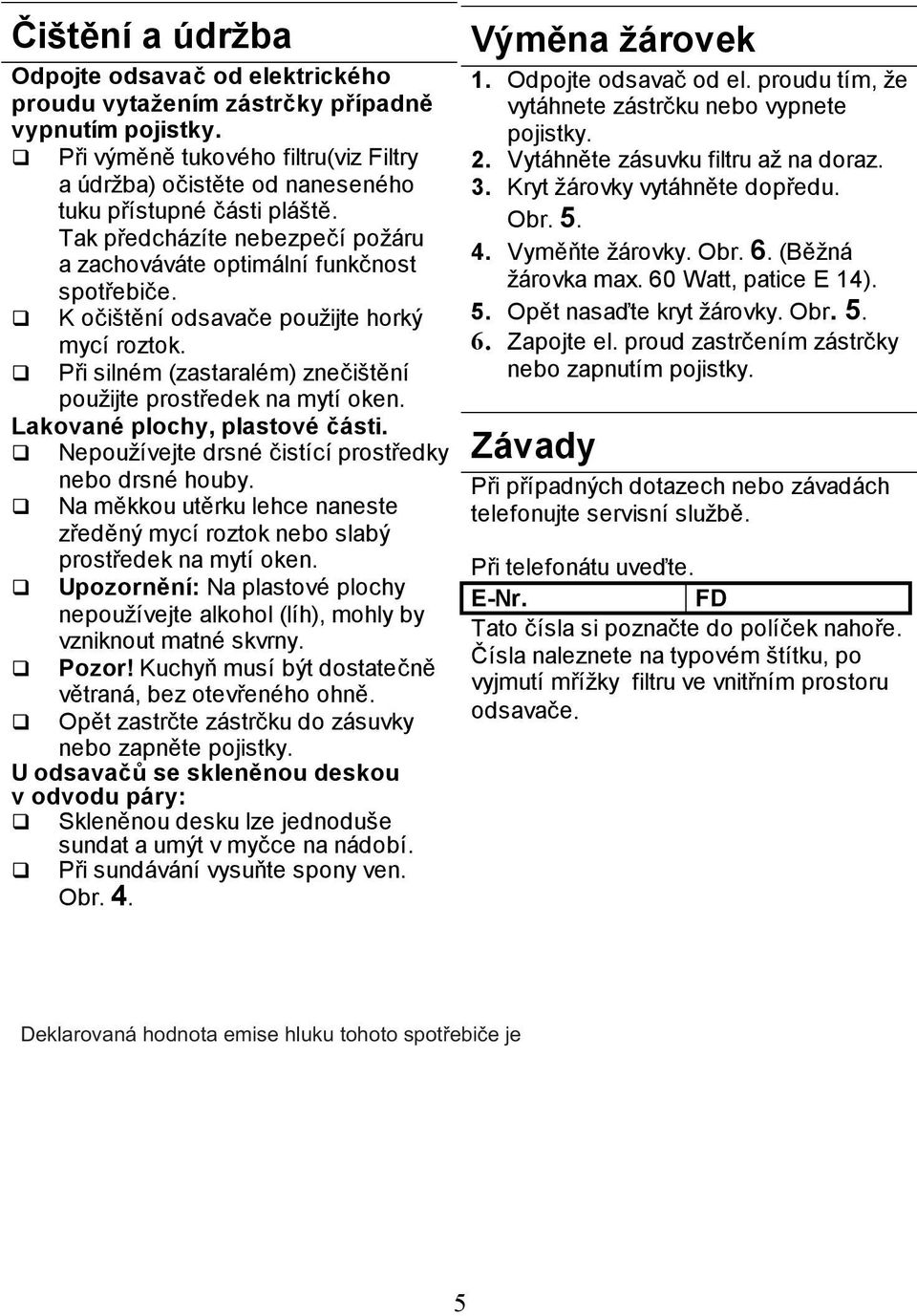

5 Čištění a údržba Odpojte odsavač od elektrického proudu vytažením zástrčky případně vypnutím pojistky. Při výměně tukového filtru(viz Filtry a údržba) očistěte od naneseného tuku přístupné části pláště. Tak předcházíte nebezpečí požáru a zachováváte optimální funkčnost spotřebiče. K očištění odsavače použijte horký mycí roztok. Při silném (zastaralém) znečištění použijte prostředek na mytí oken. Lakované plochy, plastové části. Nepoužívejte drsné čistící prostředky nebo drsné houby. Na měkkou utěrku lehce naneste zředěný mycí roztok nebo slabý prostředek na mytí oken. Upozornění: Na plastové plochy nepoužívejte alkohol (líh), mohly by vzniknout matné skvrny. Pozor! Kuchyň musí být dostatečně větraná, bez otevřeného ohně. Opět zastrčte zástrčku do zásuvky nebo zapněte pojistky. U odsavačů se skleněnou deskou v odvodu páry: Skleněnou desku lze jednoduše sundat a umýt v myčce na nádobí. Při sundávání vysuňte spony ven. Obr. 4. Výměna žárovek 1. Odpojte odsavač od el. proudu tím, že vytáhnete zástrčku nebo vypnete pojistky. 2. Vytáhněte zásuvku filtru až na doraz. 3. Kryt žárovky vytáhněte dopředu. Obr Vyměňte žárovky. Obr. 6. (Běžná žárovka max. 60 Watt, patice E 14). 5. Opět nasaďte kryt žárovky. Obr Zapojte el. proud zastrčením zástrčky nebo zapnutím pojistky. Závady Při případných dotazech nebo závadách telefonujte servisní službě. Při telefonátu uveďte. E-Nr. FD Tato čísla si poznačte do políček nahoře. Čísla naleznete na typovém štítku, po vyjmutí mřížky filtru ve vnitřním prostoru odsavače. 5

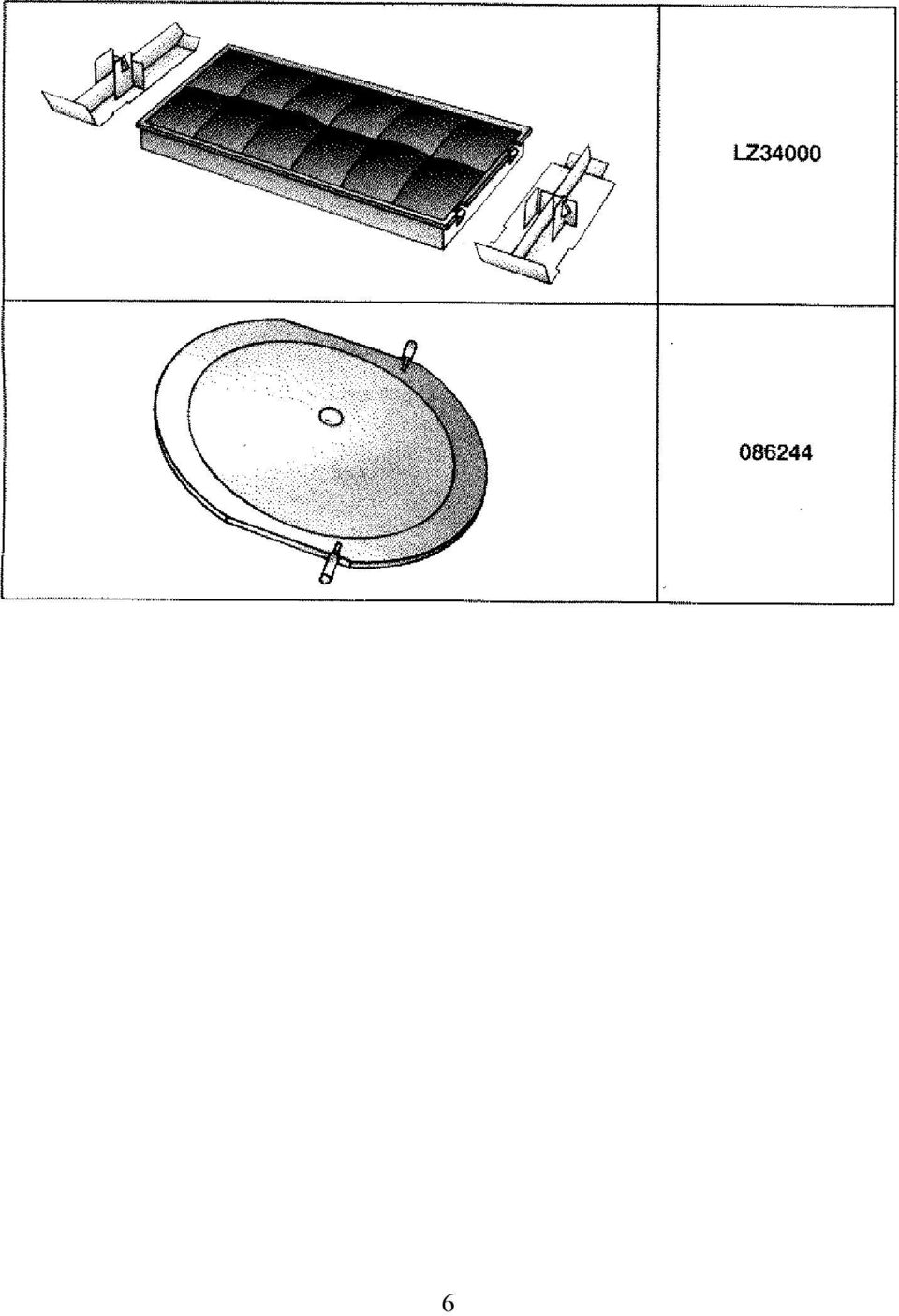

6 6

7 7

8 8

9 Montážní návod LI 16 LI 23 LI 28 9

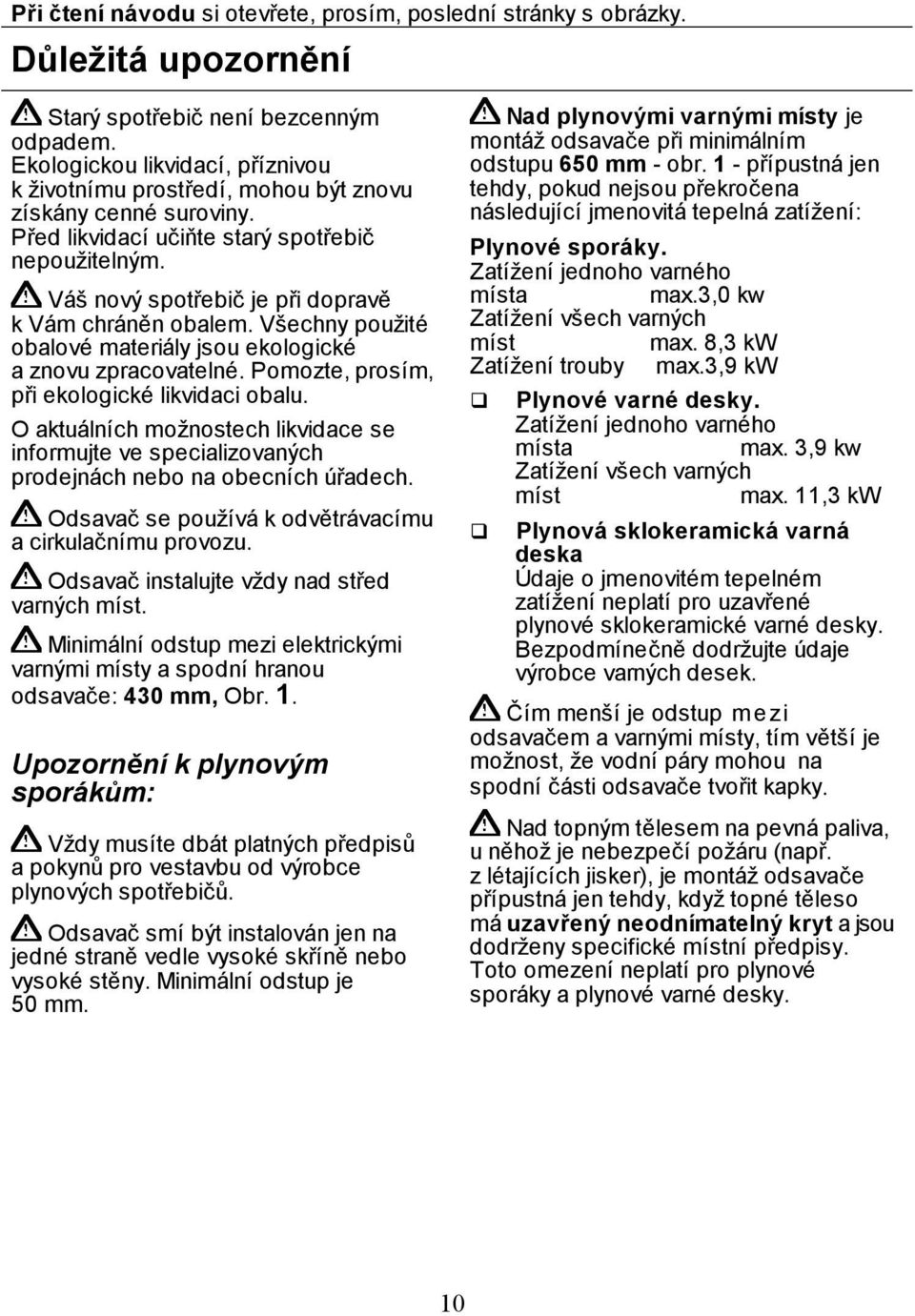

10 Při čtení návodu si otevřete, prosím, poslední stránky s obrázky. Důležitá upozornění Starý spotřebič není bezcenným odpadem. Ekologickou likvidací, příznivou k životnímu prostředí, mohou být znovu získány cenné suroviny. Před likvidací učiňte starý spotřebič nepoužitelným. Váš nový spotřebič je při dopravě k Vám chráněn obalem. Všechny použité obalové materiály jsou ekologické a znovu zpracovatelné. Pomozte, prosím, při ekologické likvidaci obalu. O aktuálních možnostech likvidace se informujte ve specializovaných prodejnách nebo na obecních úřadech. Odsavač se používá k odvětrávacímu a cirkulačnímu provozu. Odsavač instalujte vždy nad střed varných míst. Minimální odstup mezi elektrickými varnými místy a spodní hranou odsavače: 430 mm, Obr. 1. Upozornění k plynovým sporákům: Vždy musíte dbát platných předpisů a pokynů pro vestavbu od výrobce plynových spotřebičů. Odsavač smí být instalován jen na jedné straně vedle vysoké skříně nebo vysoké stěny. Minimální odstup je 50 mm. Nad plynovými varnými místy je montáž odsavače při minimálním odstupu 650 mm - obr. 1 - přípustná jen tehdy, pokud nejsou překročena následující jmenovitá tepelná zatížení: Plynové sporáky. Zatížení jednoho varného místa max.3,0 kw Zatížení všech varných míst max. 8,3 kw Zatížení trouby max.3,9 kw Plynové varné desky. Zatížení jednoho varného místa max. 3,9 kw Zatížení všech varných míst max. 11,3 kw Plynová sklokeramická varná deska Údaje o jmenovitém tepelném zatížení neplatí pro uzavřené plynové sklokeramické varné desky. Bezpodmínečně dodržujte údaje výrobce varných desek. Čím menší je odstup mezi odsavačem a varnými místy, tím větší je možnost, že vodní páry mohou na spodní části odsavače tvořit kapky. Nad topným tělesem na pevná paliva, u něhož je nebezpečí požáru (např. z létajících jisker), je montáž odsavače přípustná jen tehdy, když topné těleso má uzavřený neodnímatelný kryt a jsou dodrženy specifické místní předpisy. Toto omezení neplatí pro plynové sporáky a plynové varné desky. 10

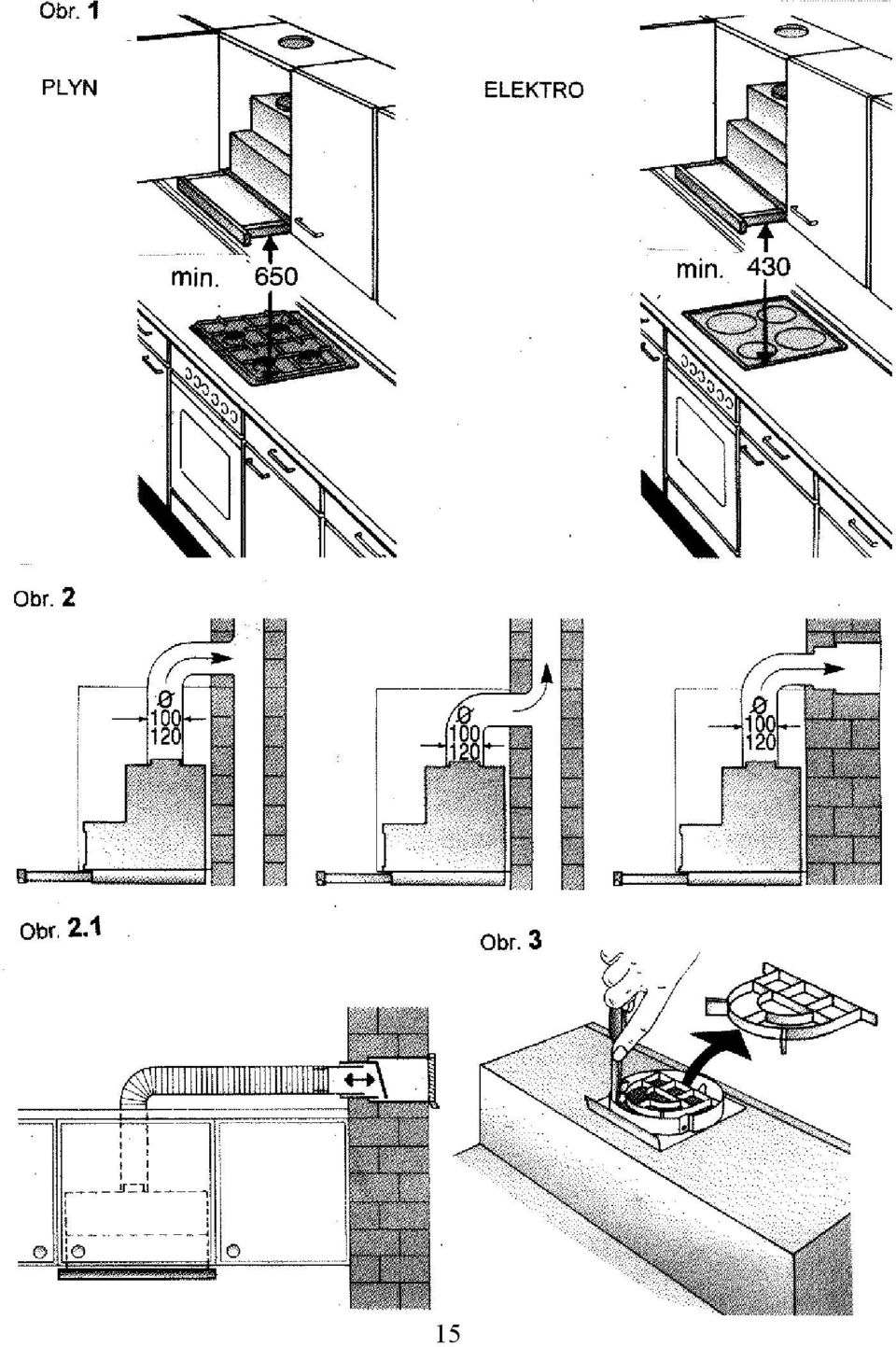

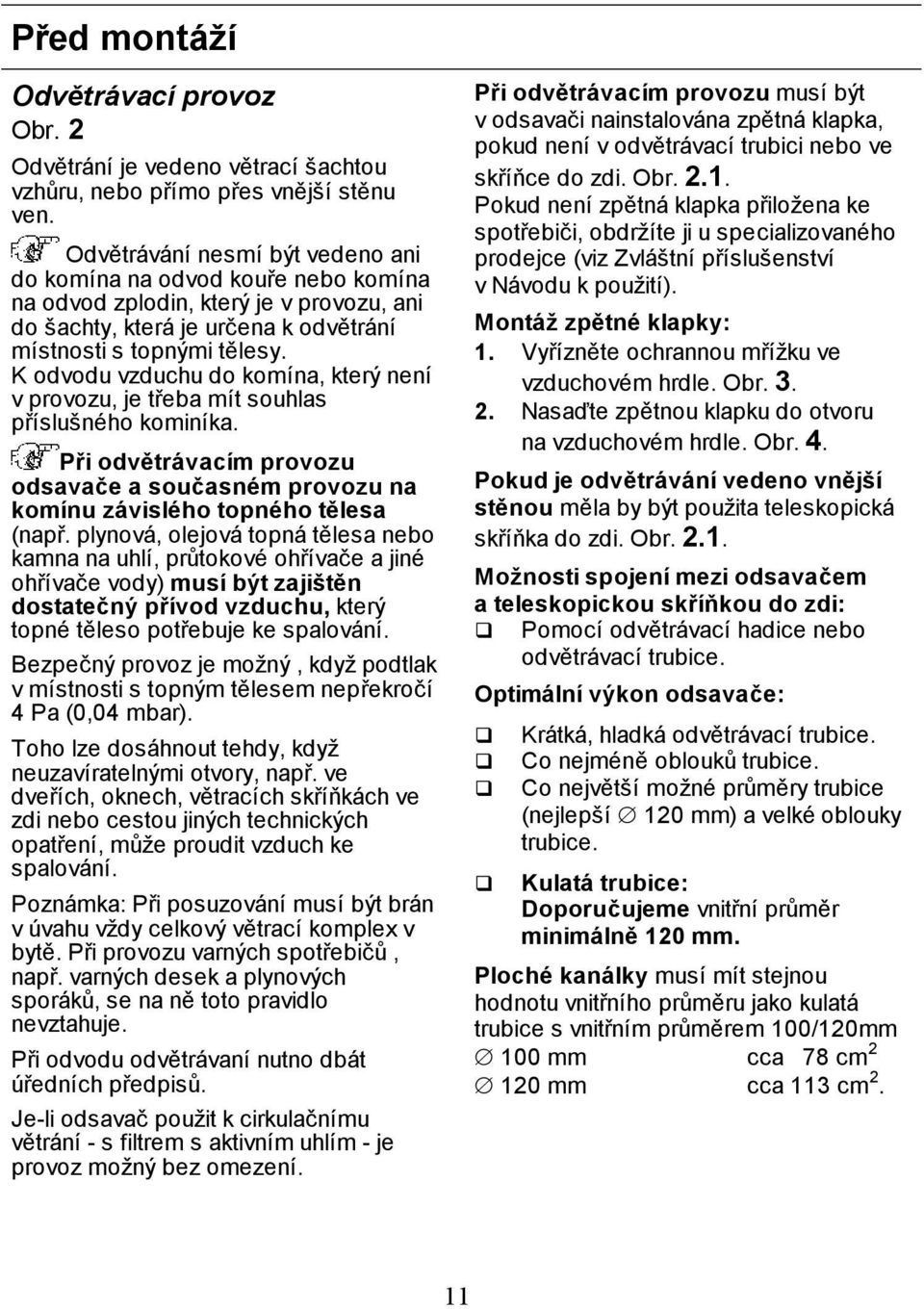

11 Před montáží Odvětrávací provoz Obr. 2 Odvětrání je vedeno větrací šachtou vzhůru, nebo přímo přes vnější stěnu ven. Odvětrávání nesmí být vedeno ani do komína na odvod kouře nebo komína na odvod zplodin, který je v provozu, ani do šachty, která je určena k odvětrání místnosti s topnými tělesy. K odvodu vzduchu do komína, který není v provozu, je třeba mít souhlas příslušného kominíka. Při odvětrávacím provozu odsavače a současném provozu na komínu závislého topného tělesa (např. plynová, olejová topná tělesa nebo kamna na uhlí, průtokové ohřívače a jiné ohřívače vody) musí být zajištěn dostatečný přívod vzduchu, který topné těleso potřebuje ke spalování. Bezpečný provoz je možný, když podtlak v místnosti s topným tělesem nepřekročí 4 Pa (0,04 mbar). Toho lze dosáhnout tehdy, když neuzavíratelnými otvory, např. ve dveřích, oknech, větracích skříňkách ve zdi nebo cestou jiných technických opatření, může proudit vzduch ke spalování. Poznámka: Při posuzování musí být brán v úvahu vždy celkový větrací komplex v bytě. Při provozu varných spotřebičů, např. varných desek a plynových sporáků, se na ně toto pravidlo nevztahuje. Při odvodu odvětrávaní nutno dbát úředních předpisů. Je-li odsavač použit k cirkulačnímu větrání - s filtrem s aktivním uhlím - je provoz možný bez omezení. Při odvětrávacím provozu musí být v odsavači nainstalována zpětná klapka, pokud není v odvětrávací trubici nebo ve skříňce do zdi. Obr Pokud není zpětná klapka přiložena ke spotřebiči, obdržíte ji u specializovaného prodejce (viz Zvláštní příslušenství v Návodu k použití). Montáž zpětné klapky: 1. Vyřízněte ochrannou mřížku ve vzduchovém hrdle. Obr Nasaďte zpětnou klapku do otvoru na vzduchovém hrdle. Obr. 4. Pokud je odvětrávání vedeno vnější stěnou měla by být použita teleskopická skříňka do zdi. Obr Možnosti spojení mezi odsavačem a teleskopickou skříňkou do zdi: Pomocí odvětrávací hadice nebo odvětrávací trubice. Optimální výkon odsavače: Krátká, hladká odvětrávací trubice. Co nejméně oblouků trubice. Co největší možné průměry trubice (nejlepší 120 mm) a velké oblouky trubice. Kulatá trubice: Doporučujeme vnitřní průměr minimálně 120 mm. Ploché kanálky musí mít stejnou hodnotu vnitřního průměru jako kulatá trubice s vnitřním průměrem 100/120mm 100 mm cca 78 cm mm cca 113 cm 2. 11

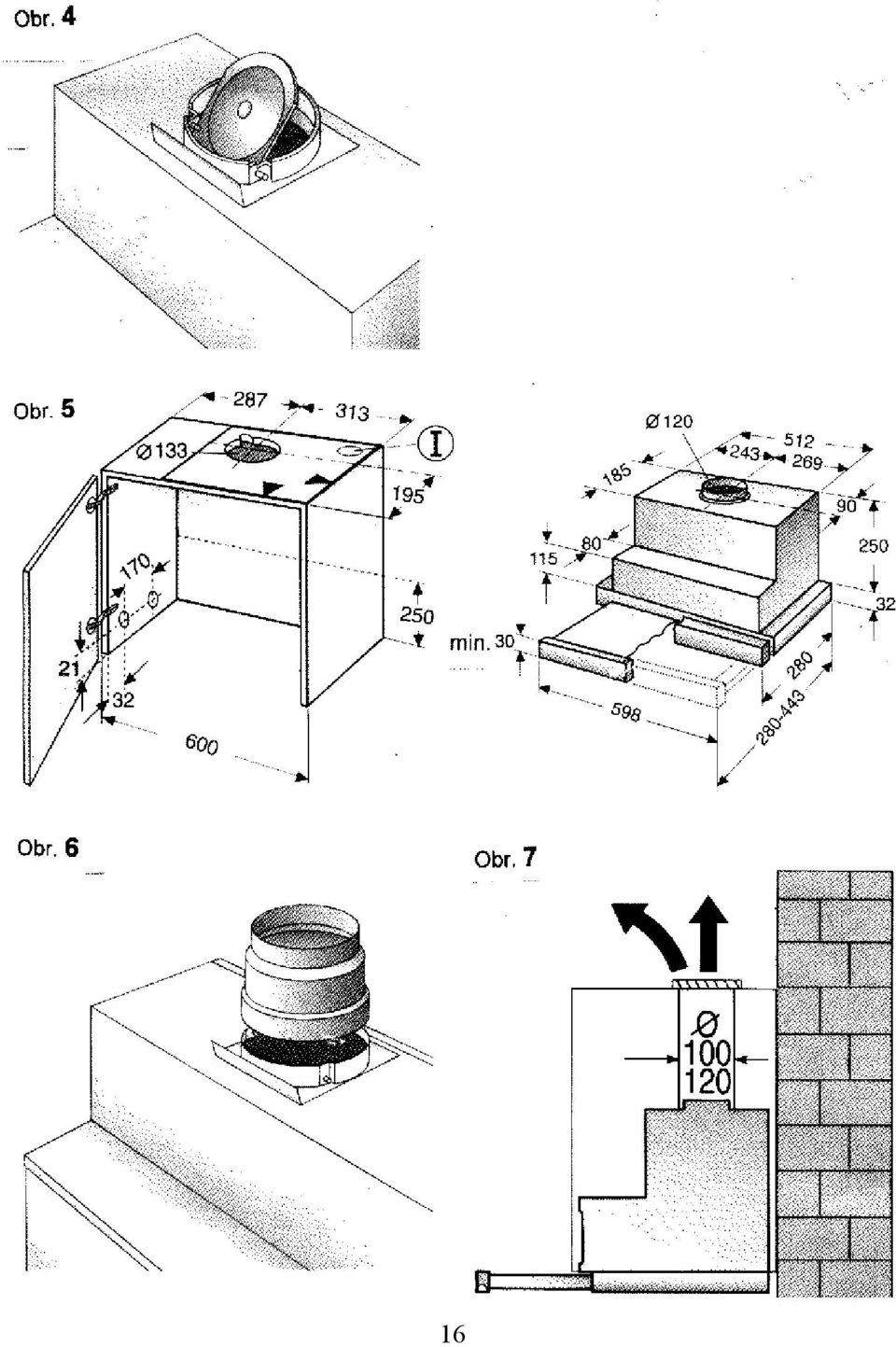

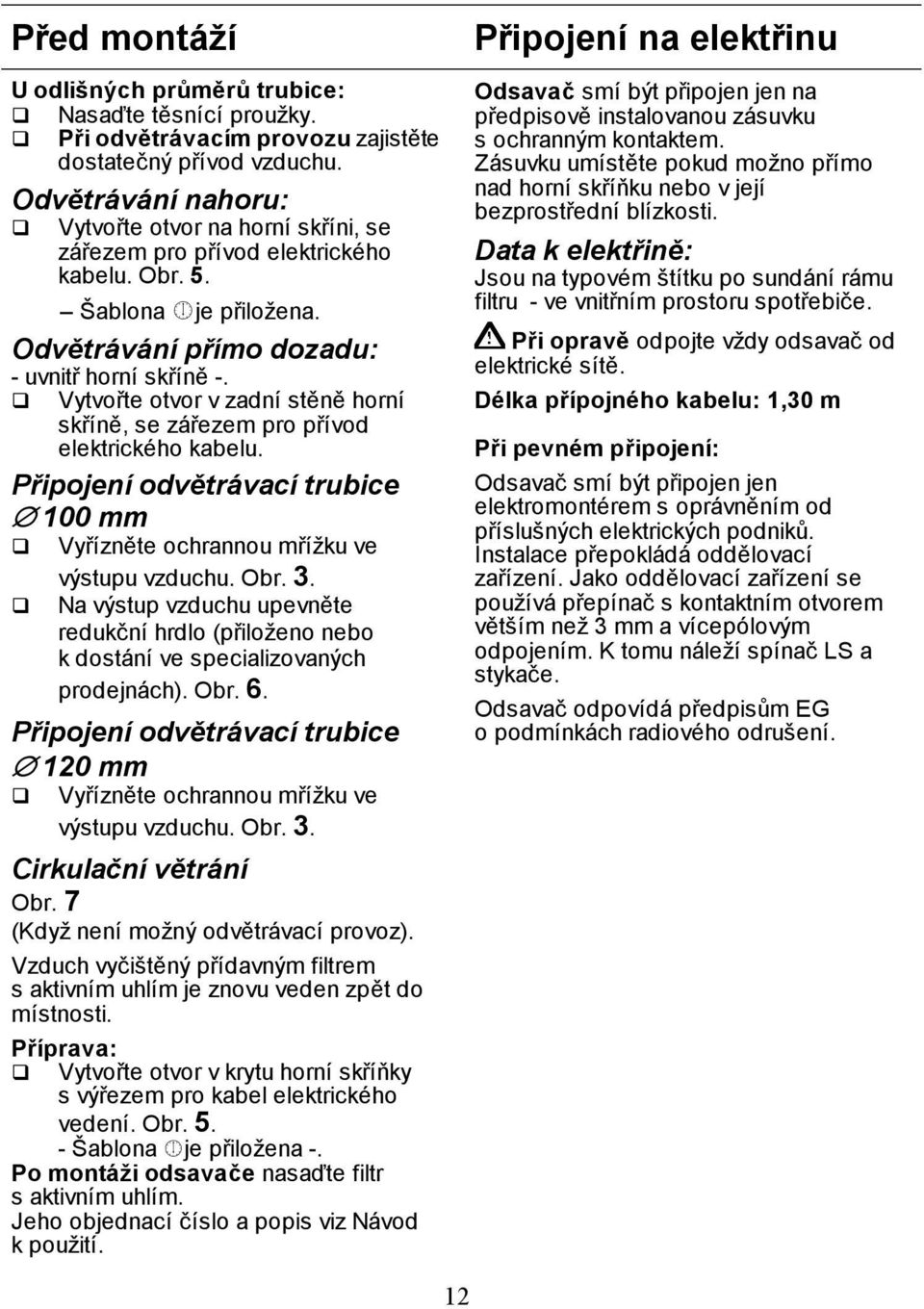

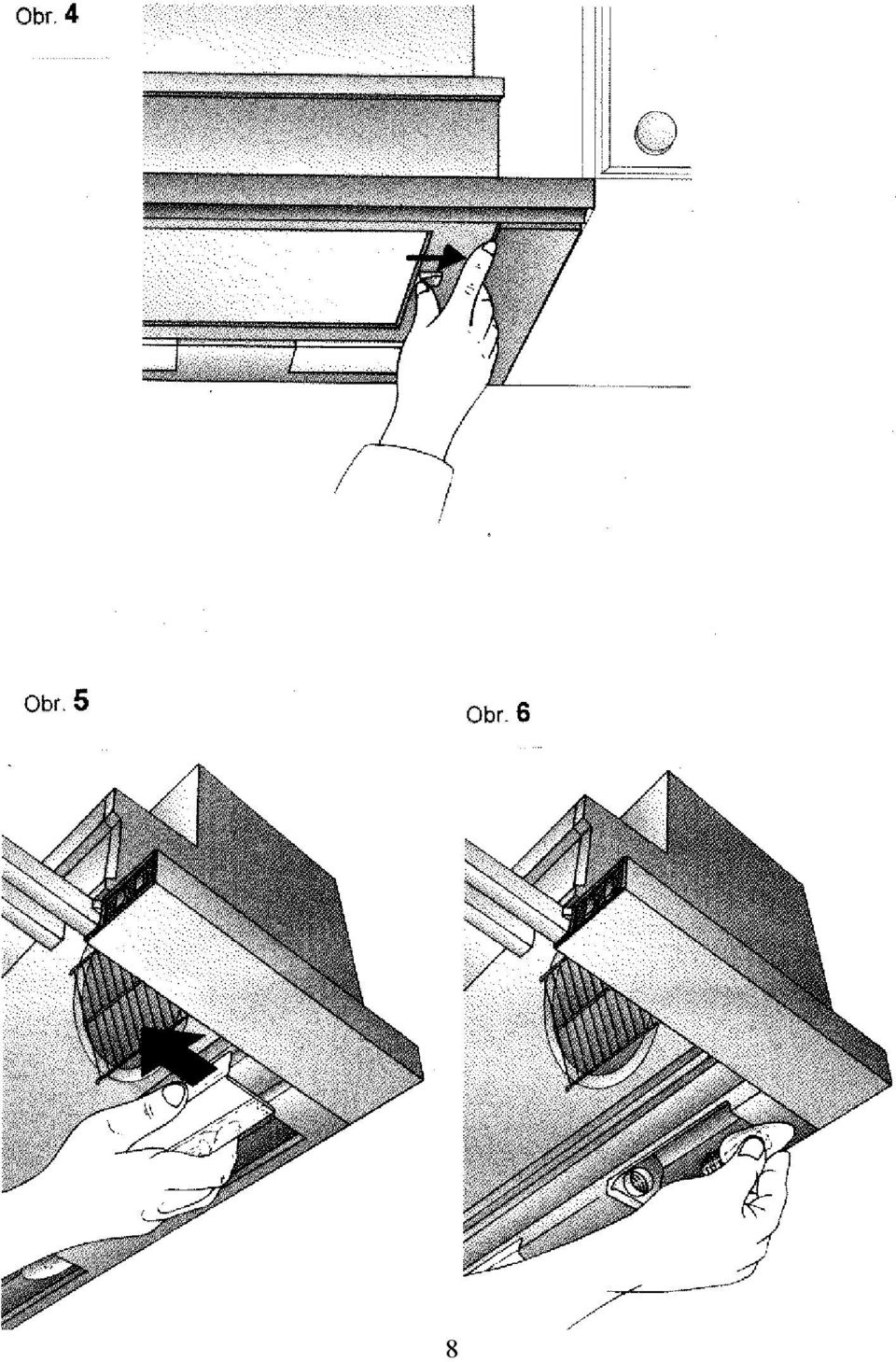

12 Před montáží U odlišných průměrů trubice: Nasaďte těsnící proužky. Při odvětrávacím provozu zajistěte dostatečný přívod vzduchu. Odvětrávání nahoru: Vytvořte otvor na horní skříni, se zářezem pro přívod elektrického kabelu. Obr. 5. Šablona je přiložena. Odvětrávání přímo dozadu: - uvnitř horní skříně -. Vytvořte otvor v zadní stěně horní skříně, se zářezem pro přívod elektrického kabelu. Připojení odvětrávací trubice 100 mm Vyřízněte ochrannou mřížku ve výstupu vzduchu. Obr. 3. Na výstup vzduchu upevněte redukční hrdlo (přiloženo nebo k dostání ve specializovaných prodejnách). Obr. 6. Připojení odvětrávací trubice 120 mm Vyřízněte ochrannou mřížku ve výstupu vzduchu. Obr. 3. Cirkulační větrání Obr. 7 (Když není možný odvětrávací provoz). Vzduch vyčištěný přídavným filtrem s aktivním uhlím je znovu veden zpět do místnosti. Příprava: Vytvořte otvor v krytu horní skříňky s výřezem pro kabel elektrického vedení. Obr Šablona je přiložena -. Po montáži odsavače nasaďte filtr s aktivním uhlím. Jeho objednací číslo a popis viz Návod k použití. Připojení na elektřinu Odsavač smí být připojen jen na předpisově instalovanou zásuvku s ochranným kontaktem. Zásuvku umístěte pokud možno přímo nad horní skříňku nebo v její bezprostřední blízkosti. Data k elektřině: Jsou na typovém štítku po sundání rámu filtru - ve vnitřním prostoru spotřebiče. Při opravě odpojte vždy odsavač od elektrické sítě. Délka přípojného kabelu: 1,30 m Při pevném připojení: Odsavač smí být připojen jen elektromontérem s oprávněním od příslušných elektrických podniků. Instalace přepokládá oddělovací zařízení. Jako oddělovací zařízení se používá přepínač s kontaktním otvorem větším než 3 mm a vícepólovým odpojením. K tomu náleží spínač LS a stykače. Odsavač odpovídá předpisům EG o podmínkách radiového odrušení. 12

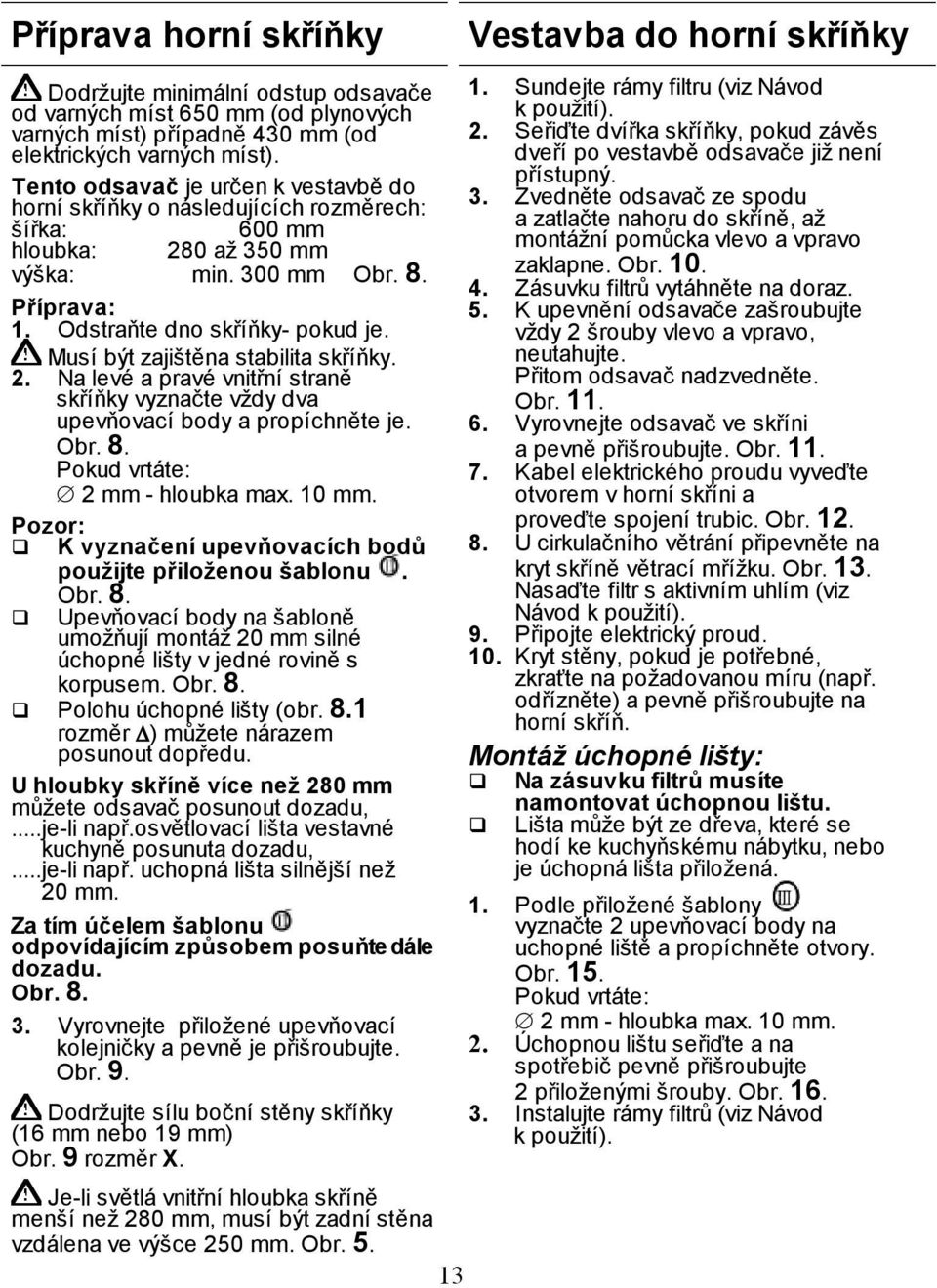

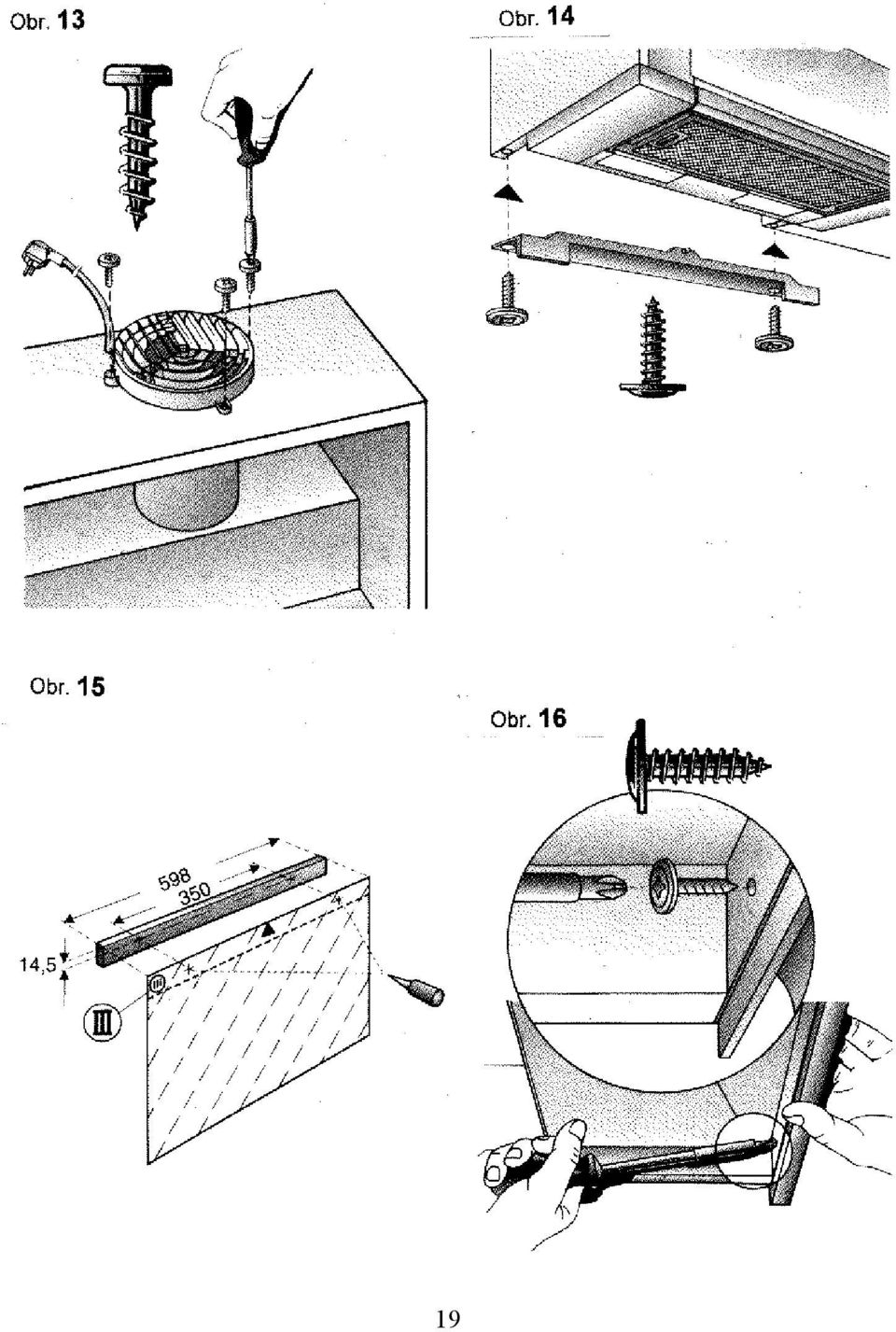

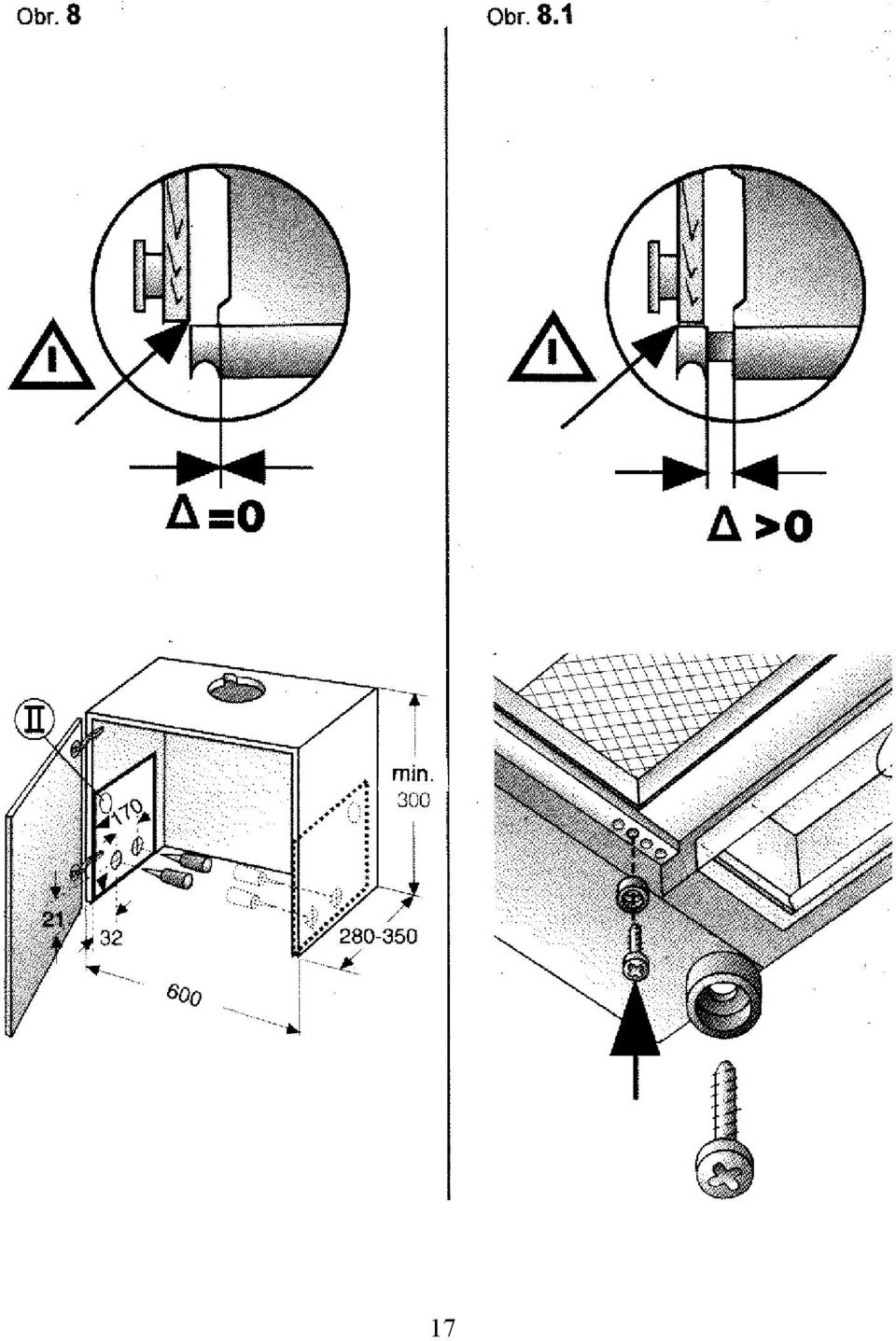

13 Příprava horní skříňky Dodržujte minimální odstup odsavače od varných míst 650 mm (od plynových varných míst) případně 430 mm (od elektrických varných míst). Tento odsavač je určen k vestavbě do horní skříňky o následujících rozměrech: šířka: 600 mm hloubka: 280 až 350 mm výška: min. 300 mm Obr. 8. Příprava: 1. Odstraňte dno skříňky- pokud je. Musí být zajištěna stabilita skříňky. 2. Na levé a pravé vnitřní straně skříňky vyznačte vždy dva upevňovací body a propíchněte je. Obr. 8. Pokud vrtáte: 2 mm - hloubka max. 10 mm. Pozor: K vyznačení upevňovacích bodů použijte přiloženou šablonu. Obr. 8. Upevňovací body na šabloně umožňují montáž 20 mm silné úchopné lišty v jedné rovině s korpusem. Obr. 8. Polohu úchopné lišty (obr. 8.1 rozměr ) můžete nárazem posunout dopředu. U hloubky skříně více než 280 mm můžete odsavač posunout dozadu,...je-li např.osvětlovací lišta vestavné kuchyně posunuta dozadu,...je-li např. uchopná lišta silnější než 20 mm. Za tím účelem šablonu odpovídajícím způsobem posuňte dále dozadu. Obr Vyrovnejte přiložené upevňovací kolejničky a pevně je přišroubujte. Obr. 9. Dodržujte sílu boční stěny skříňky (16 mm nebo 19 mm) Obr. 9 rozměr X. Je-li světlá vnitřní hloubka skříně menší než 280 mm, musí být zadní stěna vzdálena ve výšce 250 mm. Obr Vestavba do horní skříňky 1. Sundejte rámy filtru (viz Návod k použití). 2. Seřiďte dvířka skříňky, pokud závěs dveří po vestavbě odsavače již není přístupný. 3. Zvedněte odsavač ze spodu a zatlačte nahoru do skříně, až montážní pomůcka vlevo a vpravo zaklapne. Obr Zásuvku filtrů vytáhněte na doraz. 5. K upevnění odsavače zašroubujte vždy 2 šrouby vlevo a vpravo, neutahujte. Přitom odsavač nadzvedněte. Obr Vyrovnejte odsavač ve skříni a pevně přišroubujte. Obr Kabel elektrického proudu vyveďte otvorem v horní skříni a proveďte spojení trubic. Obr U cirkulačního větrání připevněte na kryt skříně větrací mřížku. Obr. 13. Nasaďte filtr s aktivním uhlím (viz Návod k použití). 9. Připojte elektrický proud. 10. Kryt stěny, pokud je potřebné, zkraťte na požadovanou míru (např. odřízněte) a pevně přišroubujte na horní skříň. Montáž úchopné lišty: Na zásuvku filtrů musíte namontovat úchopnou lištu. Lišta může být ze dřeva, které se hodí ke kuchyňskému nábytku, nebo je úchopná lišta přiložená. 1. Podle přiložené šablony vyznačte 2 upevňovací body na uchopné liště a propíchněte otvory. Obr. 15. Pokud vrtáte: 2 mm - hloubka max. 10 mm. 2. Úchopnou lištu seřiďte a na spotřebič pevně přišroubujte 2 přiloženými šrouby. Obr Instalujte rámy filtrů (viz Návod k použití).

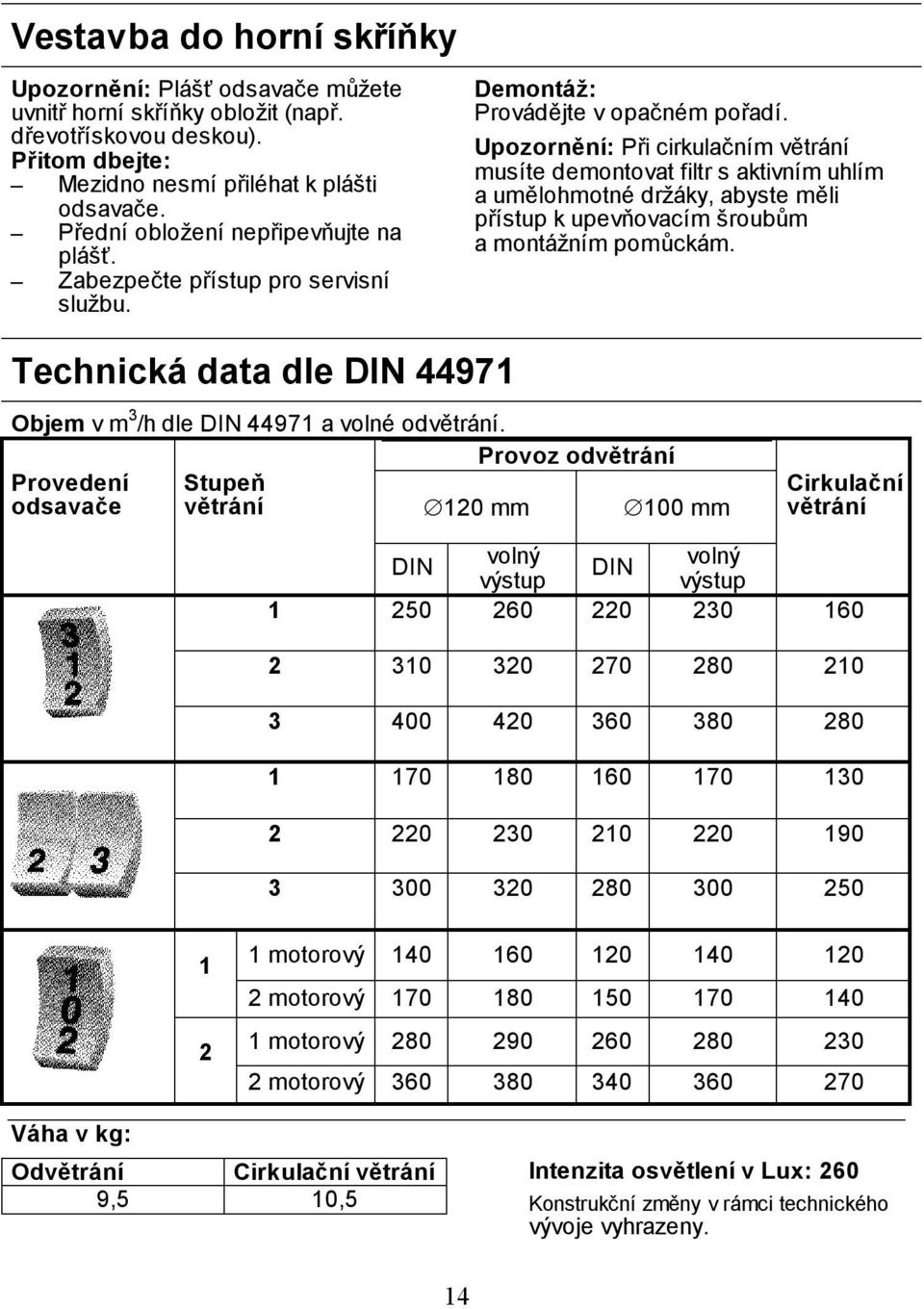

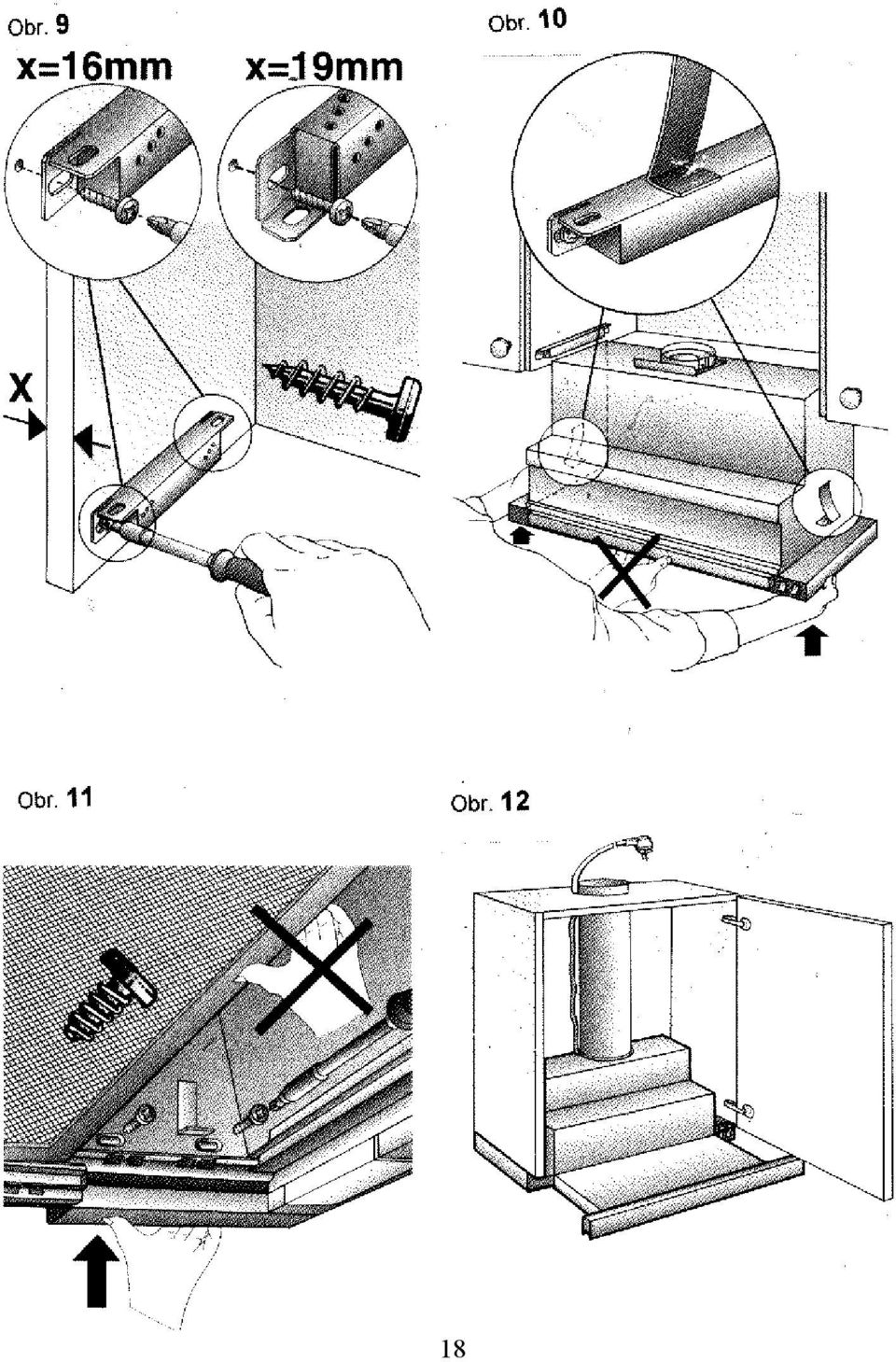

14 Vestavba do horní skříňky Upozornění: Plášť odsavače můžete uvnitř horní skříňky obložit (např. dřevotřískovou deskou). Přitom dbejte: Mezidno nesmí přiléhat k plášti odsavače. Přední obložení nepřipevňujte na plášť. Zabezpečte přístup pro servisní službu. Demontáž: Provádějte v opačném pořadí. Upozornění: Při cirkulačním větrání musíte demontovat filtr s aktivním uhlím a umělohmotné držáky, abyste měli přístup k upevňovacím šroubům a montážním pomůckám. Technická data dle DIN Objem v m 3 /h dle DIN a volné odvětrání. Provoz odvětrání Provedení odsavače Stupeň větrání 120 mm 100 mm Cirkulační větrání DIN volný DIN volný výstup výstup motorový motorový motorový motorový Váha v kg: Odvětrání Cirkulační větrání 9,5 10,5 Intenzita osvětlení v Lux: 260 Konstrukční změny v rámci technického vývoje vyhrazeny. 14

15 15

16 16

17 17

18 18

19 19

20 20

21 Ujištění dovozce o vydání prohlášení o shodě Vážený zákazníku, dle 13, odst.5 zákona č.22/97 Sb. Vás ujišťujeme, že na všechny výrobky distribuované společností BSH domácí spotřebiče s.r.o. našim obchodním partnerům bylo vydáno prohlášení o shodě ve smyslu zákona č. 22/97 Sb a nařízení vlády č.168/1997 Sb., 169/1997 Sb. a 177/1997 Sb. a příslušných nařízení vlády. Toto ujištění dovozce o vydání prohlášení o shodě se vztahuje na všechny výrobky včetně plynových spotřebičů, které jsou obsaženy v aktuálním ceníku firmy BSH domácí spotřebiče s.r.o. Prohlášení o hygienické nezávadnosti výrobků Všechny výrobky distribuované společností BSH domácí spotřebiče s.r.o. a přicházející do styku s potravinami splňují požadavky o hygienické nezávadnosti dle zákona č.258/2000 Sb., vyhlášky 38/2001 Sb. Toto prohlášení se vztahuje na všechny výrobky přicházející do styku s potravinami uvedené v aktuálním ceníku firmy BSH domácí spotřebiče s.r.o. Záruční podmínky Na tento uvedený výrobek je poskytována záruční lhůta 24 měsíců (ode dne prodeje). Základním průkazem práv spotřebitele ve smyslu Občanského zákoníku je pořizovací doklad (paragon, faktura, leasingová smlouva ap.). Pokud byl při prodeji vydán záruční list, je tento součástí výrobku s výrobním číslem uvedeným na přední straně tohoto záručního listu. Zejména v případech delší než zákonné záruční lhůty je proto záruční list jediným průkazním dokladem práv uživatele pro uznání prodloužené záruky. Ve vlastním zájmu ho proto uschovejte. Nedílnou součástí záručního listu je doklad o pořízení (paragon, faktura, leasingová smlouva apod.) Pro případ prodloužené záruční lhůty z důvodu dříve provedených oprav je nutno předložit i opravní listy z těchto oprav. Bezplatný záruční servis je možno poskytnout jen v případě předložení pořizovacího dokladu nebo v případě prodloužené záruky i vyplněného záručního listu (musí obsahovat druh spotřebiče, typové označení, výrobní číslo, datum prodeje a označení prodávajícího v souladu s 620 odst. 3 Občanského zákoníku). Záruční list vyplňuje prodejce a je v zájmu spotřebitele zkontrolovat správnost a úplnost uvedených údajů. Záruční list je platný pouze v originálu, na kopie nebude brán zřetel. Záruční oprava se vztahuje výhradně na závady, které vzniknou průkazně v době platné záruční lhůty, a to vadou materiálu nebo výrobní vadou. Takto vzniklé závady je oprávněn odstranit pouze autorizovaný servis. Uplatnit záruku může spotřebitel u autorizovaného servisu nebo v prodejně, kde byl spotřebič zakoupen. Zvolí-li spotřebitel jiný, než nejbližší autorizovaný servis, bude na něm, aby nesl v souvislosti s tím zvýšené náklady. Ze záručních oprav jsou vyloučeny zejména tyto případy: - výrobek byl instalován nebo používán v rozporu s návodem k obsluze, příp. s návodem na montáž - údaje na záručním listu nebo dokladu o zakoupení se liší od údajů na výrobním štítku spotřebiče - při chybějícím nebo poškozeném výrobním štítku spotřebiče - je-li výrobek používán k jinému než výrobcem stanovenému účelu - spotřebič je určen k používání v domácnosti. - záruka neplatí, je-li výrobek používán k profesionálním nebo komerčním účelům - mechanické poškození (závady vzniklé při přepravě) - poškození vzniklá nepozorností, živelnou pohromou nebo jinými vnějšími vlivy (např. vyšším napětím v elektrorozvodné síti, extrémně tvrdou vodou apod.) - neodborným zásahem, nepovolenými konstrukčními změnami nebo opravou provedenou neoprávněnou osobou - běžná údržba nebo čištění, instalace, programování, kontrola parametrů výrobku - opotřebení vniklé používáním spotřebiče

22 Rozšířená záruka nad rámec zákona U spotřebičů (pračky, myčky) sériově vybavených systémem Aqua-Stop (patent fy BSH) je výrobcem poskytnuta záruka na škody způsobené chybou tohoto systému. Na tyto škody poskytneme náhradu soukromému spotřebiteli a to po celou dobu životnosti spotřebiče. Upozornění pro prodejce Prodejce je povinen dát zákazníkovi platný prodejní doklad, kde bude uvedeno datum prodeje a označení spotřebiče a na požádání zákazníka je povinen vystavit správně a úplně vyplněný záruční list v den prodeje výrobku. Při případné předprodejní reklamaci je třeba předložit řádně vyplněný reklamační protokol. Spotřebič není určený pro používání osobami (včetně dětí) se sníženými fyzickými, smyslovými a nebo mentálními schopnostmi, a nebo s nedostatkem zkušeností a vědomostí, pokud jim osoba zodpovědná za jejich bezpečnost neposkytne dohled a nebo je nepoučila o používání spotřebiče.

23 SEZNAM AUTORIZOVANÝCH SERVISŮ DOMÁCÍCH SPOTŘEBIČŮ BOSCH A SIEMENS Firemní servis: BSH domácí spotřebiče, s.r.o., Pekařská 10b, Praha 5 telefon: fax: Prodej náhradních dílů: BMK servis, Mahenova 2, Praha 5 telefon: servis@bmkservis.cz Sort. Firma Adresa Telefon Fax IČO E Aichlman Lužná, V zahradách elektro aichlman@worldonline.cz CH Chlazení Szabó Plzeň, Sokolovská chlazeni.szabo@volny.cz E Elmot,v.o.s. České Budějovice, elmotcb@seznam.cz Blahoslavova1 E Bekl,v.o.s. Tábor, Bílkova bekl@cmail.cz CH Servis chlazení Kardašova Řečice, Na kovar@telecom.cz Kovář štěpnici 565 CH Fiko servis chlazení Mirovice, Nám.T.G kovar.milos@quick.cz Masaryka37 E+P Opravy Pelhřimov, Svatovítské nám jan.hlozek@iol.cz elektrospotřebičů 119 CH Eduard Vodrážka Most, Hraniční kovon@atlas.cz E+P SVED,elektrotechn. Liberec 10, Švermova sved.servis@volny.cz družstvo E AZ Elektra, s.r.o. Dobruška,Šubrtovo nám azelektra@azelektra.cz E Federuk-PMS servis Trutnov, Nové Dvory 66/ vaclav federuk@worldonline.cz CH EQUUS-Kordík Lomnice n. Pop., Husovo equus.servis@wo.cz n.102 E+P P Bednaříková Brno, Charbulova petr.bednarik@seznam.cz E+P PIK - servis AP Kroměríž, Hlávkova 1884/ petrprikryl@pikservis.cz E+CH SANO Nový Jičín, Hoblíkova sano@iol.cz E+CH Elektroservis Opava 6, Bílovecká majnuslumir@seznam.cz CH Servis chlazení Holešov, Zlínská info@chlazeni-reimer.cz Reimer CH Opravy chladícího Olomouc, Jungmanova chlazeni.rulisek@atlas.cz zařízení E Elektroservis Olomouc, Dolní Novosadská marcela Komárek 43 fraisova@seznam.cz E+CH Jiří Hradil Krnov, Bartultovická info@hrota-elektro.cz E Elektro Paneš Roudnice n. L.,Třída T. G elektro.panes@gmail.com Masaryka 1084 P Juřina Ostrava, Nad Porubkou josef.jurina@seznam.cz Areál Alpex E Pollet Plzeň, Vřesinská pollet@volny.cz E+P Martin Wlazlo MW Ostrava 2, Žerotínova info@elektroopravna.cz E+P Bosch servis Zlín, Nábřeží bosch@boschservis.cz centrum CH ARKTIS servis Ostrava, Poděbradova arktis@atlas.cz P+CH Němec České Budějovice, Hrdějovice nemec.chlazeni@volny.cz P P.S.T.V. s.r.o. České Budějovice, Nová pstvsro@seznam.cz E+P Liška Jan - Třebíč, Žďárského info@elso-servis.cz Thermospor - ELSO E Vlček Trutnov, Spojenecká 69/ opravy.vlcek@volny.cz E+P Lupták Havlíčkův Brod, Lidická luptak.milan@tiscali.cz CH Polar chlazení Havlíčkův Brod, Havířská polar@polarchlazeni.cz M.spot. VAMAT Trutnov, Vlčická opravy.vlcek@volny.cz K Caffe Idea - Blažek Brno, Cacovická 66a info@caffeidea.cz CH Faraheit servis Brno, Kaštanova 210/ faraheit.servis@seznam.cz P Plynocentrum H. Králové, Bohuslava Martinů plynocentrumhk@volny.cz Kratochvíl 856 P Hartlová Liberec 3, Barvířská luciemachackova@iol.cz E Čepo-elektrocentrum Ostrov n Ohří, Krušnohorská E Martin Linhart Hradec Králové, Bří Štefanů linhartmartin@volny.cz E+P Irena Komárková Plzeň, Slovanské údolí servis-ap@volny.cz

24 Sort. Firma Adresa Telefon Fax IČO E+P+CH Karel Veselý Znojmo, Gagarinova E+CH Jansta Martin Kolín V., Tovární E Kučera Most,Topolová serviskucera@seznam.cz E+P Jan Havel Turnov, Krajiřova servis@elservishavel.cz elektroservis E Milan Bubla Karlovy Vary, Plzeňská bu-bu-servis@volny.cz E Radomír Zaňka Kladno, Hajnova elektrozanka@seznam.cz CH EMZET-Fr.Plachý Chýnov, Gabrielovo nám firma@plachy-emzet.cz P Jiří Čechura Město Touškov, Čemínská elektrocechura@quick.cz CH A-Z Thermo s.r.o. Pardubice, J.Palacha thermo_pce@volny.cz E Pavel Kubát Přibyslav, Nerudova eletroservis.kubat@ cz E ELEKTRO Blatná, Nám. Míru elektro@jankovsky.cz Jankovský s.r.o. E+CH A PROFI servis s.r.o. Benátky n. Jizerou, Pražská aprofiservis@seznam.cz E+P+CH ELEKTROSERVIS Česká Ves, Polní elektro.kolacek@centrum Koláček s.r.o. cz E+P+CH WH servis Liberec, Jarní 645/ wh-servis@volny.cz E Florus servis Břeclav, Na Zvolenci martinflorus@seznam.cz E+P ELEKTRO Trefilík Dubňany, Malá Strana trefilik@wo.cz s.r.o. CH Chladící spol. CZ Karlovy Vary - Sedlec, chladicispolecnost@volny.cz s.r.o. Rosnická 118 CH Jan Svoboda Hodonín, Rybářská servis.chlazeni@seznam.cz E+P Stanislav Svoboda Svitavy, Kpt. Jaroše epservis@mybox.cz E.P.SERVIS E+P Alpha Lanškroun, Purkyňova martina obchod&ateliér s.r.o. hruba@alphaobchod.cz E Jan Škaloud Pardubice, 17. listopadu jsk@jjbosch.cz P Milan Hrubant Praha 3, Laubova 1689/ obchod@kovoservis-plyn.cz CH Miloslav Juška Nový Bor, Žižkova chlazeni_juska@volny.cz E Servis Černý s.r.o. Broumov, Mírové nám sc.servis@tiscali.cz E+P VIKI s.r.o. Jihlava, Majakovského viki.servis@iol.cz E Kosek elektro a.s. Nové Město n.metují, ludvik.tomas@bluetone.cz Komenského 1 E+P Flekáč Ladislav Karlovy Vary, Vítězná flekaclada@o2active.cz CH Bartoš Bohumil Velichovky, Nová čtvrť bohumil.bartos@quick.cz E+P PIKSERVIS spol. Kroměříž, Brandlova petrprikryl@pikservis.cz s r.o. E+P+CH Bačina servis Ústí nad Labem, Horova info@biservis.cz E+P+CH Vrcek Ivo - ELZIM Jičín, Hradecká elzim@elzim.cz E Marek Pollet Plzeň, Vřesinská pollet@volny.cz E+P Jiří Adamec Litoměřice, Liškova adamec elektroservis elektroservis@seznam.,cz CH Milan Juránek Náchod, Kostelecká milan.juranek@cmail.cz E - elektro P - plyn CH - chlazení K - kávovary S výhradou průběžných změn, aktuální seznam servisů najdete na webových stránkách

25 Návod na obsluhu LI 16 LI 23 LI 28 1

26 Pri čítaní návodu sledujte posledné stránky s obrázkami. Popis odsávača Pred prvým použitím Dôležité upozornenia Odsávač zodpovedá platným bezpečnostným predpisom. Opravy môže robiť len odborník. Neodbornými opravami môže pre užívateľa vzniknúť značné nebezpečie. Pripojenie a uvedenie do prevádzky musí uskutočniť len odborní. horná skrinka prepínač osvetlenia Obalový materiál poriadne zlikvidujte (pozri Montážny návod). zásuvka filtra prepínač stupňov vetrania Odsávač používajte len s nasadenými žiarovkami. Druhy prevádzky Prevádzka s odvetraním Ventilátor odsávača nasáva kuchynské výpary a odvádza ich cez tukový filter von. Tukový filter pohlcuje tukové čiastočky z kuchynských výparov. Kuchyňa potom zostáva bez mastnoty a zápachu. Prevádzka s cirkuláciou vzduchu Na to musia byť inštalované aktívny uhlíkový filter (pozri Filtre a údržba). Filter s aktívnim uhlím si možete zadovážiť v špecializovanej predajni ako zvláštne príslušenstvo. Ventilátor odsávača nasáva kuchynské výpary a odvádza ich cez tukový filter a aktívny uhlíkový filter vyčistené späť do kuchyne. Tukový filter pohlcuje mastnotu z kuchynských výparov. Aktívny uhlíkový filter viaže pachové čiastočky. Odsávač nepoužívajte nikdy bez filtru. Zlé žiarovky ihneď vymeňte, aby ste zabránili preťaženiu zvyšných žiaroviek. Prehriate tuky alebo oleje sa môžu ľahko vznietiť. Pod odsávačom neflambujte. Hrozí nebezpečenstvo zapálenia tukového filtra. Prevádzku odsávača nad sporákom na pevné palivo (uhlie, drevo atď.) je možný len za určitých podmienok (viď. Montážny návod). Plynové horáky používajte vždy v súlade s predpismi. Dôležité: Plamene plynových horákov musí byť vždy prikrytý varnou nádobou.! Veľké teplo plynových horákov by mohlo poškodiť odsávač. 2

27 Ovládanie odsávača Kuchynské výpary sú najúčinnejšie odstránené nasledovne: Zapnutím ventilátora pre začatím varenia. Vypnutím ventilátora až niekoľko minút po ukončení varenia. Osvetlenie Aus (vypnuté) Ein (zapnuté) Zapnutie ventilátora: 1. Vytiahnite zásuvku filtra za úchopnú lištu. Ventilátor je v prevádzke 2. Zvoľte požadovaný stupeň vetrania. Ovládacie prvky pri rôznych modeloch stupeň 3 stupeň 1 stupeň 2 stupeň 1 stupeň 2 stupeň 3 stupeň 1 aus (vypnuté) stupeň 2 Vypnutie ventilátora: Zásuvku filtra zasuňte na doraz. Upozornenie: Pri novom zaťažený zásuvky filtra pracuje ventilátor v poslednom zvolenom režime. Upozornenie: Osvetlenie môžete použiť kedykoľvek aj vtedy keď je zásuvka filtra zasunúta. Filtre a údržba Na pohlcovanie tukových čiastočiek z kuchynských výparov sa používajú kovové tukové filtre. Vložky filtra sú z nehorľavého kovu. Pozor: Pri vzrastajúcom nasýtení tukovými zvyškami sa zvyšuje vznietivosť a môže tým byť ovplyvnená funkčnosť odsávača Dôležité: Kovové tukové filtre včas vyčistite. Čistenie kovového tukového filtra: Pri normálnej prevádzke (denne 1 až 2 hodiny) musia byť kovové tukové filtre vyčistené každých 8 až 10 týždňov. Umývanie môžete uskutočniť v umývačke riadu. Pritom je možné mierne zafarbenie. Dôležité: Silne nasýtené tukové kovové filtre neumývajte v umývačke spolu s iným riadom. Pri ručnom umývaní nechajte vložky filtra niekoľko hodín odmočiť v horúcom umývacom roztoku. Potom ich umyte kefou, dobre opláchnite a nechajte odkvapkať. Používajte len originálne filtre Zaručíte tým optimálnu funkciu odsávača. 3

28 Filtre a údržba Demontáž a montáž rámu filtra: Obr. 1 Demontáž: 1. Vytiahnite zásuvku filtra na doraz. 2. Záklopky na ráme filtra zasuňte v smere šípky až na doraz. Pri dvoch tukových filtroch demontujte najskôr predný. 3. Rámy filtra odklopte do strany a zložte. Montáž: 1. Zásuvku filtra vytiahnite na doaz. 3. Rám filtra zasuňte šikmo z jednej strany do držiaku, vyklopte smerom hore a zaveste zasunutím záklopiek až na doraz. Pri dvoch tukových filtroch inštalujte najskôr zadný rám filtra, potom predný rám filtra s profilom. Dbajte aby tukové filtre boli na oboch stranách bespečne založené. Aktívny uhlíkový filter Na viazanie pachových látok pri prevádzke s cirkuláciou vzduchu. Filter s aktívnym uhlím je v odsávači uložený nad tukovým filtrom. 1. Vymeňte tukové filtre (pozri Filtre a údržba). 2. Do plášťa odsávača vložte dva priložené plastové držiaky a pripevnite ich jednou skrutkou (nutné len pri prvej montáži aktívneho filtra). Obr Aktívny filter zasuňte zdola do plášťa odsávača a zaklapnite spony na obidvoch stranách. Obr. 3. Okraj na filtri s aktívnym uhlím musí byť dole. Obr Nasaďte tukové filtre (pozri Filtre a údržba). Vybranie: Vybratie filtra s aktívnym uhlím prebieha v opačnom poradí. Za tým účelom stlačte západky. Vymeňte filter s aktívnym uhlím: Pri normálne j prevádzke Pri normálnej prevádzke (denne 1 až 2 hodiny) musíte aktívny uhlíkový filter asi 1x ročne vymeniť. Aktívny uhlíkový filter si zadovážite v špecializovaných predajniach (pozri Zvláštne príslušenstvo). Používajte len originálne filtre. Tak zistíte optimálnu funkciu odsávača. Likvidácia starého aktívneho uhlíkového filtra: Aktívny uhlíkový filter neobsahuje škodlivé látky. Môžete ho likvidovať ako bežný odpad. 4 Deklarovaná hodnota emisie hluku tohto spotrebièa je db (A), èo predstavuje hladinu A akustického výkonu vzh¾adom na referenèný akustický výkon 1pW.

29 Čistenie a ošetrenie Odpojte odsávač od elektrického prúdu vytiahnutím zástrčky prípadne vypnutím poistky. Pri čistení tukových filtrov očistite od naneseného tuku prístupné časti plášťa. Tak predchádzate nebezpečenstvu požiaru a zachovávate optimálnu funkčnosť. Na očistenie odsávača použite horúci prostriedok na umývanie alebo jemný čistiaci prostriedok na okná. Lakované plochy, plastové časti Nepoužívajte drsné prostriedky alebo špongie. Na mäkkú utierku ľahko naneste zriedený umývací roztok alebo slabý prostriedok na umývanie okien. Upozornenie: Na plastové plochy nepoužívajte alkohol (lieh), mohli by vzniknúť matné škvrny. Pozor! Kuchyňa musí byť dostatočne vetraná, bez otvoreného ohňa. Pripojte zástrčku k elektrickej zásuvke alebo zapnite poistku. Odsávače so sklenenou doskou: Sklenenú dosku môžete vybrať a umyť v umývačke riadu. Pri vyberaní vysuňte spony von. Obr. 4. Výmena žiaroviek 1. Vypnite odsávač a odpojte ho od elektrickej siete vytiahnutím zástrčky alebo vypnutím poistky. 2. Vytiahnite zásuvku filtra na doraz. 3. Kryt žiarovky vytiahnite dopredu. Obr Vymeňte žiarovky. Obr. 6. (bežná žiarovka max. 60W, pätica E 14). 5. Opäť nasaďte kryt žiarovky. Obr Pripojte sieťovú šnúru k elektrickej zásuvke alebo zapnite poistku. Závady Pri prípadných dotazoch alebo závadách kontaktujte autorizovaný servis. (Pozri zoznam servisných služieb). Pri telefonáte uveďte prosím: E-Nr FD Tieto čísla si poznačte do políčok. Čísla nájdete na typovom štítku, po vybraní mriežky filtrov vo vnútornom priestore odsávača. 5

30 6

31 7

32 Montážny návod LI 16 LI 23 LI 28 8

33 Dôležité upozornenia Starý spotrebič nie je bezcenným odpadom. Likvidáciu, priaznivou k životnému prostrediu, môžu byť znovu získané cenné suroviny. Pred likvidáciou starý spotrebič urobte nepoužiteľným. Váš nový spotrebič je pri doprave k Vám chránený obalom. Všetky použité obalové materiály sú priaznivé k životnému prostrediu a znovu spracovateľné. Pomôžte, prosím, pri ekologickej likvidácii obalu. O aktuálnych možnostiach likvidácie sa informujte v špecializovaných predajniach alebo na obecných úradoch. Odsávač sa používa na odsávanie a na prevádzku s cirkuláciou vzduchu. Odsávač vždy inštalujte nad stred varných dosiek. Minimálny odstup medzi elektrickými varnými doskami a spodnou hranou odsávača: 430 mm, obr. 1. Ďalšie upozornenia k plynovým spotrebičom: Vždy musíte dbať na platné predpisy a pokyny pre vstavenie od výrobcu plynových spotrebičov. Odsávač môže byť inštalovaný len na jednej strane vedľa vysokej skrine alebo vysokej steny. Odstup je min. 50 mm. Nad plynovými varnými doskami je montáž odsávača pri minimálnom odstupe 650 mm - obr prípustná len vtedy, ak nie sú prekročené nasledujúce menované tepelné zaťaženia: Plynové sporáky Zaťaženie jednej varnej zóny Zaťaženie všetkých varných zón Zaťaženie rúry Plynové varné dosky Zaťaženie jedného varného miesta Zaťaženie všetkých varných miest max. 3,0 kw max. 8,3 kw max. 3,9 kw max. 3,9 kw max. 11,3 kw Plynová sklokeramická varná doska Údaje o menovanom tepelnom zaťažení neplatí pre uzavreté plynové sklokeramické varné dosky. Bezpodmienečne dodržiavajte údaje výrobcu varných dosiek. Čím menší je odstup medzi odsávačom a varnými zónami, tým väčšia je možnosť, že vodné pary môžu na spodnej časti odsávača tvoriť kvapky. Nad výhrevným telesom na pevné palivá, pri ktorom je nebezpečenstvo požiaru (napr. z lietajúcich iskier), je montáž odsávača prípustná len vtedy, keď výhrevné teleso má uzavretý neodnímateľný kryt a sú dodržané špecifické miestne predpisy. Toto obmedzenie neplatia pre plynové sporáky a plynové varné dosky. 9

34 Pred montážou Prevádzka s odvetrávaním Obr. 2. Odvetrávanie je vedené vetracou šachtou nahor, alebo priamo cez vnútornú stenu von. Odvetrávanie nesmie byť vedené ani do komínu na odvod dymu alebo komínu na odvod splodín, ktorý je v prevádzke ani do šachty, ktorá je určená na odvetrávanie miestnosti s výhrevnými telesami. Odvod vzduchu do komínu, ktorý nie je v prevádzke, sa riadi platnými predpismi a normami. Pri prevádzke odsávača s odvetrávaním a súčasnej prevádzke na komíne závislého výhrevného telesa (napr. plynové, olejové výhrevné telesá alebo pec na uhlie, prietokové ohrievače a iné ohrievače vody) musia byť zaistený dostatočný prívod vzduchu, ktorý výhrevné teleso potrebuje na spaľovane. Bezpečnostná prevádzka je možná, keď podtlak v miestnosti s výhrevným telesom neprekročí 4 Pa (0,04 mbar). Je to možné dosiahnuť vtedy, keď neuzavierateľnými otvormi, napr. v dverách, oknách teleskopickými priechodkami v stene alebo cestou iných technickým opatrení, môže prúdiť vzduch na spaľovanie. Poznámka: Pri posudzovaní musí byť brané do úvahy vždy celkovo potrebné množstvo vzduchu. Na prevádzku varných spotrebičov, napr. varných dosiek a plynových sporákov, sa toto pravidlo nevzťahuje. Pri odvode vetrania je potrebné sa riadiť platnými predpismi a normami. Pri prevádzke odvetrania by mala byť v odsávači zabudovaná spätná klapka, ak nie je v odvode splodín alebo v teleskopickej priechodke stien. Obr Ak pri odsávači nie je spätná klapka priložená, obdržíte ju v špecializovanej predajni. Montáž spetnej klapky 1. Vyrežte ochrannú mriežku vo vzduchovom hrdle. Obr Nasaďte spätnú klapku do otvoru na vzduchovom hrdle. Obr. 4. Ak je odťah vedený vnútornou stenou mala by byť použitá teleskopická skrinka. Obr Možnosti spojenia medzi odsávačom a teleskopickou skrinkou v stene: Pomocou odvetrávacej hadiece alebo odvetrávacej trubice. Optimálny výkon odsávača: p Krátka, hladká rúrka na odsávanie. p Čo najmenej oblúkov rúrky. p Čo najväčšie možné priemery (najlepšie o 120 mm) a veľké oblúky rúrky. p Guľatá rúrka: krátka rúrka na odsávanie: vnútorný priemer minimálne 120 mm Ploché rúrky na odsávanie musia mať rovnakú hodnotu vnútorného priemeru ako guľatá rúrka. 100 mm cca 78 cm mm cca 113 cm 2 Ak je odsávač použitý na prevádzku s cirkuláciou vzduchu - s aktívnym uhlíkovým filtrom - je prevádzka možná bez obmedzení. 10

35 Pred montážou Elektrické pripojenie Odsávač môže byť pripojený len na predpisovo inštalovanú zásuvku s ochranným kontaktom. Zásuvku umiestnite tak aby bola prístupná a čo najbližšie k odsávači. Elektrické údaje: Nájdete ich na typovom štítku po zložení rámu filtrov - vnútri spotrebiča. Pri oprave odpojte vždy odsávač od elektrickej siete. Dĺžka prívodného káblu: 1,30 m. Pri požadovanom pevnom pripojení: Odsávač môže byť pripojený len koncesovaným elektrikárom s oprávnením od príslušných elektrických podnikov. Inštalácia predpokladá odpojovacie zariadenie. Ako odpojovacie zariadenie sa používa spínač s odstupom kontaktov väčším ako 3 mm a všepólovým odpojením. K nemu patrí LS-spínač a istič. Odsávač zodpovedá normám EU o podmienkach rádiového odrušenia. 11

36 Príprava hornej skrine Dodržujte minimálny odstup odsávača od varných miest 650 mm (od plynových varných miest) prípadne 430 mm (od elektrických varných miest). Tento odsávač je určený na vstavanie do hornej skrine o nasledujúcich rozmeroch: Šírka: mm Hĺbka: až 350 mm Výška:... min. 300 mm Obr. 8. Príprava: 1. Odstráňte dno skrinky. Musí byť zabezpečená stabilita skrinky. 2. Na ľavej a pravej vnútornej strane skrinky vyznačte vždy dva upevňovacie body a prepichnite ich. Obr. 8. Pokiaľ vŕtate: 2 mm - hĺbka max. 10 mm. Pozor: K vyznačeniu upevňovacích bodov použite priložte šablónu. Obr. 8. Upevňovacie body na šablóne umožňujú montáž 20 mm silnej držiacej lišty v jednej rovine s rámom. Obr. 8. Polohu držiacej lišty (obr rozmer ) môžete nárazom posunúť dopredu. Skrinka s hĺbkou viac ako 280 mm Môžete odsávač posunúť dozadu. Ak je napr. osvetľovacia lišta vstavanej kuchyne posunutá dozadu. Ak je. napr. úchopná lišta silnejšia ako 20 mm. Za tým účelom šablónu dozadu. Obr. 8. posuňte viac 3. Vyrovnajte priloženú upevňovaciu koľajničku a pevne ju prišróbujte. Obr. 9. Vstavanie do hornej skrine 1. Zložte rám filtra (viď Návod na obsluhu). 2. Zarovnajte dvierka skrinky, ak záves dverí po vložený odsávača nebude prístupný. 3. Zdvihnite odsávač zo spodku a zatlačte hore do skrinky, až montážna pomôcka vľavo a vpravo zaklapne. Obr Zásuvku filtra vytiahnite na doraz. 5. Pre upevnenie odsávača zašróbujte 2 šróby vľavo a vpravo, neuťahujte. Pritom odsávač nadvihnite. Obr Vyrovnajte odsávač v skrini a pevne ho prišróbujte. Obr Kábel elektrického vedenia vyveďte otvorom v hornej skrini a preveďte spojenie trubíc. Obr Pri cirkulačnom vetraní pripevnite na kryt skrine vetriacu mriežku. Obr. 13. Naložte filter s aktívnym uhlím (viď Návod na obsluhu). 9. Pripojte elektrické vedenie. 10. Kryt steny, pokiaľ je potrebné skráťte na požadovaný rozmer (napr. odrežte) a pevne prišrobujte na hornú skrinku. Montáž držiacej lišty Na zásuvku filtra nemusíte namontovať držiacu lištu. Lišta môže byť z dreva, ktorá bude ladiť s kuchynským nábytkom, alebo je lišta priložená. 1. Podľa priloženej šablóny vyznačte 2 upevňovacie body na držiacej lište a prepichnite otvory. Obr. 15. Pokiaľ vŕtate: 2 mm - hĺbka max. 10 mm. 2. Držiacu lištu zarovnajte a na spotrebič pevne prišróbujte 2 priloženými šróbmi. Obr Inštalujte rámy filtra (viď. Návod na obsluhu). Dodržujte hrúbku bočnej steny skrinky (16 mm alebo 19 mm) Obr. 9. rozmer X. Ak je svetlá hĺbka skrine menšia ako 280 mm, musí byť zadná stena vzdialená vo výške 250 mm. Obr

37 Vstavanie do hornej skrine Upozornenie: Plášť odsávača môžete vo vnútri skrinky obložiť. (napr. drevotrieskou). Pritom dbajte na: Medzidno nemôže byť položené na plášť odsávača. Obloženie nepripevňujte na plášť Zaistite prístup pre servis. Demontáž: Prevádzajte v opačnom poradí. Upozornenie: Pri cirkulačnom vetraní musíte demontovať filter s aktívnym uhlím a umelohmotné drážky, aby ste mali prístup k upevňovacím šróbom a montážnym pomôckam. Technické údaje podľa DIN Objem v m 3 /h podľa DIN a voľné odvetranie. Prevedenie odsávača Stupeň vetrania Prevádza odvetrania Cirkulačné vetranie Váha v kg: Intenzita osvetlenia v LUX: 260 Odvetranie Cirkulačné vetranie 9,5 10,5 Konštrukčné zmeny v rámci technického vývoja vyhradené 13

38 14

39 15

40 16

41 17

42 18

43 Uistenie dovozcu o vydaní prehlásenia o zhode Vážený zákazník, Podľa 13, odst.5 zákona č. 22/97 Zb. Vás uisťujeme, že na všetky výrobky distribuované spoločnosťou BSH domácí spotřebiče s. r. o. našim obchodným partnerom, bolo vydané prehlásenie o zhode v zmysle zákona č. 22/97 Zb a príslušných nariadení vlády. Toto uistenie dovozcu o vydaní prehlásenia o zhode sa vzťahuje na všetky výrobky vrátane plynových spotrebičov, ktoré sú obsiahnuté v aktuálnom cenníku firmy BSH domácí spotřebiče s. r. o. Odporúča sa, aby výrobky montoval a uviedol do prevádzky autorizovaný servis, ktorý poskytuje záruku odbornej montáže, predvedenie a preskúšanie výrobku. Montáž a inštalácia spotrebiča musí byť vykonaná v súlade s vyhláškou ÚBP SR č.718/2002 Z. z. súvisiacich predpisov a noriem v platnom znení. Pred montážou výrobku je nutné, aby boli splnené všetky podmienky pre pripojenie na inžinierske siete podľa platných noriem a podľa návodu na použitie. Záručné podmienky na výrobok sa poskytuje záručná doba 24 mesiacov odo dňa zakúpenia výrobku kupujúcim pri reklamácii je podmienkou predložiť platný daňový doklad o kúpe výrobku (napr. pokladničný blok, faktúru a pod.) ak výrobok je používaný k inému než výrobcom stanovenému účelu, alebo je výrobok používaný v rámci predmetu obchodnej činnosti, poskytuje sa záručná doba 6 mesiacov odo dňa zakúpenia, nakoľko spotrebiče sú určené výhradne pre použitie v domácnosti za vadu výrobku sa nepovažuje jeho nadmerné opotrebovanie a z toho vyplývajúce absencie niektorých pôvodných vlastností, ktoré boli spôsobené napr. zanedbaním bežnej údržby, čistenia, nadmerným používaním výrobku záručná doba neplynie po dobu, po ktorú kupujúci nemôže užívať tovar pre jeho vady, za ktoré zodpovedá predávajúci ak nebude zistená žiadna závada, na ktorú sa vzťahuje bezplatná záručná oprava alebo bude zistená závada nezavinená výrobcom, hradí náklady spojené s vyslaním servisného technika osoba, ktorá uplatnila nárok na túto opravu záručné opravy vykonávajú autorizované servisné strediská podľa zoznamu uvedeného v tomto záručnom liste Právo na bezplatnú opravu výrobku na náklady BSH domácí spotřebiče, s.r.o. organizačná zložka Bratislava zaniká, ak: je nečitateľný výrobný štítok, alebo na výrobku chýba údaje na záručnom liste, prípadne na doklade o predaji sa líšia od údajov uvedených na výrobnom štítku spotrebiča výrobok bol namontovaný v rozpore s návodom na montáž, prípadne nebol dodržaný súlad s platnými STN, alebo s návodom na obsluhu výrobok bol neodborne namontovaný, alebo nebol uvedený do prevádzky organizáciou oprávnenou v zmysle vyhlášky ÚBP SR č.718/2002 Z. z., platí pre plynové spotrebiče a spotrebiče s elektrickým napájaním 400 V, ako i na spotrebiče dodávané bez elektrického kábla, prípadne bez elektrickej koncovky bola vykonaná konštrukčná zmena alebo zásah do výrobku neoprávnenou osobou závada na výrobku vznikla použitím neoriginálnych náhradných dielov, alebo príslušenstva sa jedná o poškodenie: mechanické, nadmernou záťažou, v dôsledku vodného kameňa, neodborného zapojenia, živelnou pohromou, vonkajšími vplyvmi a pod.

44 Rozšírená záruka nad rámec zákona Pri práčkach a umývačkách riadu sériovo vybavených systémom AquaStop, je výrobcom poskytnutá na toto zariadenie záruka po celú dobu životnosti spotrebiča, a to ako na funkciu zariadenia AquaStop, tak aj na škody, ktoré vzniknú preukázateľne poruchou tohoto zariadenia. Symbol uvedený na výrobku alebo jeho obale upozorňuje na to, že výrobok po skončení jeho životnosti nepatrí k bežnému domácemu odpadu, ale ho treba odovzdať do špeciálnej zberne odpadu na recyklovanie elektrických alebo elektronických spotrebičov. Vašou podporou správnej likvidácie pomáhate získať opäť cenné suroviny a chrániť tak životné prostredie. Ďalšie informácie o recyklovaní tohto výrobku získate na miestnom úrade, v zberni odpadu alebo v združení Envidom, ktoré zabezpečuje zber, prepravu, spracovanie, recykláciu a ekologické zneškodňovanie elektroodpadu v zmysle zákona. Prehlásenie o hygienickej nezávadnosti výrobkov Všetky výrobky distribuované spoločnosťou BSH domácí spotřebiče s.r.o. a pricházajúce do styku s potravinami spĺňajú požiadavky o hygienickej nezávadnosti podľa zákona č. 258/2000 Zb., vyhlášky 38/2001 Zb. Toto prehlásenie sa vzťahuje na všetky výrobky prichádzajúce do styku s potravinami uvedené v aktuálnom cenníku firmy BSH domácí spotřebiče s.r.o. Spotrebič nie je určený pre použitie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami, alebo s nedostatkom skúseností a vedomostí, ak im osoba zodpovedná za ich bezpečnosť neposkytne dohľad a alebo ich nepoučila o používaní spotrebiča.

45 ZOZNAM SERVISNÝCH STREDÍSK PSČ Mesto Adresa prevádzky Servisné stredisko Web Telefón 1 Telefón Bardejov Partizánska 14 Peter Špík peter.spik@slovanet.sk 054/ Bratislava Mýtna 17 Viva elektroservis servis@vivaservis.sk 02/ Bratislava Trhová 38 TECHNO SERVIS BRATISLAVA s r. o. technoservis@nextra.sk 02/ Komárno Mesačná 20 LASER Komárno spol. s r.o. servis@laser-kn.sk 035/ Košice Komenského 14 Ing. Ľubor Kolesár Kubis kubisservis@mail.t-com.sk 055/ Michalovce Ul.Obrancov mieru 9 ELEKTROSERVIS VALTIM valiska.lubomir@stonline.sk 056/ Nitra Spojovacia 7 EXPRES servis Anna Elmanová expresservis@naex.sk 037/ Piešťany Žilinská 47 Domoss Technika a.s. servis@domoss.sk 033/ / Poprad Továrenská ul.č.3 TATRACHLAD POPRAD s.r.o. tatrachlad@tatrachlad.sk 052/ Prešov Švábska 6695/57A BARAN servis - Baran Luboš baranservis@stonline.sk 051/ Prievidza V.Clementisa 6 ELEKTROSERVIS Pavlíček Peter pavlicek.elektroservis@stonline.sk 046/ Rimavská Sobota Malohontská 2594 N.B.ELEKTROCENTRUM nbelektrocentrum@stonline.sk 047/ Ružomberok Liptovská Lužná 496 E servis elektro spotrebičov elpra@speednet.sk 044/ Trenčín Mateja Bela 37 Jozef Rožník rozník@bshservis.sk Zvolen Hviezdoslavová 34 STAFEXPRESS-ELEKTROSERVIS stafexpress.zvservis@mail.t-com.sk 045/ Žilina Komenského 38 M-SERVIS Mareš Jaroslav mservis@zoznam.sk 041/
