1 3/2011 ROČNÍK 9

2 Efektívna vykurovacia technika, ktorá sa vtesná do každého rozpočtu a do každého pôdorysu. Viessmann definuje efektivitu po novom - za cenu, ktorá zákazníkov nadchne takisto ako aj využitie energie 98%. Vykurovacie plochy Inox-Radial z nehrdzavejúcej vysoko kvalitnej ocele sa starajú o úspornosť. Cylindrický horák MatriX spolu s integrovanou reguláciou spaľovania Lambda Pro Control sa stará o konštantne vysokú energickú efektívnosť. Možnosť primiešania bioplynu garantuje spoľahlivosť kotla Vitodens 200-W aj do budúcnosti. Individuálne riešenia efektívnymi vykurovacími systémami pre všetky druhy energií a celý rozsah použitia. Efektivita

3

4 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2011 Recenzovaný vedecko-odborný časopis v oblasti plynárenstva, vykurovania, vodoinštalácií a klimatizačných zariadení pre odborníkov, projektantov, realizačné firmy, živnostníkov, remeselníkov aj súkromné osoby, ktoré sa zaoberajú profesiami plynárstva, vodárstva, kúrenárstva, klimatizácie a vzduchotechniky v Čechách aj na Slovensku. Nájdete v ňom novinky, testy a technické popisy najnovších výrobkov, materiálov a ponúkaných služieb. OBSAH 3/ TACONOVA 2011: ZMĚNY, INOVACE A NOVÝ SVĚŽÍ STYL 8 BIOKAPACITA ZEME VERZUS VYUŽÍVANIE BIOMASY NA VÝROBU ELEKTRICKEJ ENERGIE 10 GEBERIT: MEPLA? MEPLA! 12 QUO VADIS FOTOVOLTIKA? 15 S KONDENZAČNÝMI KOTLAMI JUNKERS ÚSPORA KAŽDÝ DEŇ NIE JE KOTOL, AKO KOTOL 16 LERSEN: COMPACT POSOUVÁ LAŤKU VÝŠ 18 OXIDY DUSÍKA VZNIKAJÚCE PRI SPAĽOVANÍ DENDROMASY 22 PROCOM: STACIONÁRNY CELONEREZOVÝ KONDENZAČNÝ KOTOL GEMINOX SÉRADENS 24 CONECO/RACIOENERGIA VELETRH SHK 2011 MIMOŘÁDNĚ ÚSPĚŠNÝ PRO ELEKTRODESIGN VENTILÁTORY SPOL. S R.O 28 ANALÝZA SYSTÉMU TEPLEJ VODY V ADMINISTRATÍVNEJ BUDOVE 31 VAILLANT: EKOLOGICKÉ A EKONOMICKÉ RIEŠENIE PRE KAŽDÚ DOMÁCNOSŤ 33 OTVORENIE MODERNEJ ODBORNEJ UČEBNE PRE NOVÝ ŠTUDIJNÝ ODBOR TECHNIK ENERGETICKÝCH ZARIADENÍ BUDOV NA SOŠ ELEKTROTECHNICKEJ V TRNAVE 35 KOMFORT TEPLEJ VODY: *** V SÚLADE S NORMOU EN PREZENTAČNÉ DNI S TEMATIKOU AQUA 38 PROMINENT: ÚPRAVA VEREJNÝCH PLAVECKÝCH BAZÉNOV 40 IVAR CS: ČERPACIA TECHNIKA DAB 42 KONDENZAČNÉ KOTLY VIESSMANN S VÝKONOM AŽ 1,4 MW: VYSOKO-ÚČINNÁ TECHNIKA PRE VEĽKÉ VÝKONY 44 REHAU: AKCIA: KVALITNÝ ROZVOD VODY RAUTITAN K PODLAHOVÉMU VYKUROVANIU REHAU ZDARMA 45 ARMACELL: IZOLACE HT/ARMAFLEX S ODOLÁVÁ VYSOKÝM TEPLOTÁM I ROZMARŮM POČASÍ 46 PREHĽAD PONUKY KONDENZAČNÝCH KOTLOV PROTHERM 48 ODBORNÉ SEMINÁRE: TA HYDRONICS 48 PROTHERM PRODUCTION ROZŠIRUJE VÝROBU Periodicita: Dvojmesačník Ročník: Deviaty Vydáva: V.O.Č. SLOVAKIA, s.r.o. Vydavateľstvo odborných časopisov Školská Košice Šéfredaktor: Ing. František Vranay, PhD. frantisek.vranay@tuke.sk Redakčná rada: Doc. Ing. Danica Košičanová, PhD. Ing. Peter Lukáč, PhD. Ing. Peter Kapalo, PhD. Ing. Marcel Behún Ing. Michal Piterka Grafická úprava: Alena Ondrušová Tel.: Mobil: grafik@voc.sk Adresa redakcie: V.O.Č. SLOVAKIA, s.r.o., Školská Košice Tel.: Fax: Mobil: voc@voc.sk Príjem inzercie: V.O.Č. SLOVAKIA, s.r.o. Školská Košice Mobil: Tel.: a redakcia časopisu Registrácia časopisu povolená MK SR EV 3280/09 ISSN Nepredajné! Rozširovanie výhradne formou predplatného! Za vecné a gramatické nepresnosti redakcia časopisu neručí! 4

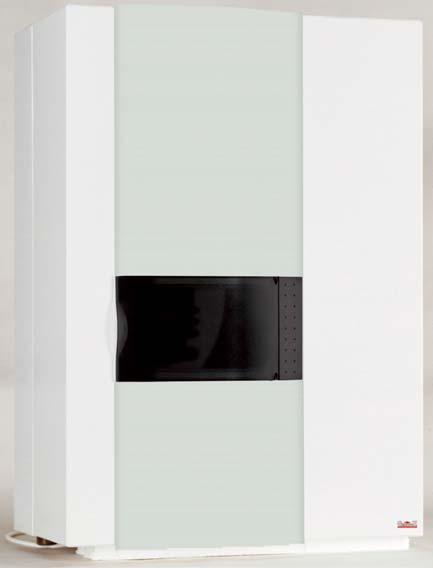

5 vykurovacia technika Špičkové kondenzačné kotly záruka komfortnej a ekonomickej prevádzky NORMOVANÝ STUPEŇ VYUŽITIA AŽ 109 % VEĽKÝ MODULAČNÝ ROZSAH % VÝKONU INTELIGENTNÁ REGULÁCIA ÚSPORA PLYNU 25 AŽ 40 % NAJEXPONOVANEJŠIE DIELY Z NEREZOVEJ OCELE ŠIROKÁ PALETA MODELOV OD 0.9 KW DO 49 KW UNIKÁTNA DVOJOKRUHOVÁ VERZIA DC CELONEREZOVÉ ZÁSOBNÍKY TEPLEJ VODY - VRÁTANE SOLÁRNEJ VERZIE SOLÁRNE SYSTÉMY Výhradné zastúpenie Geminox pre Slovensko: Procom, spol. s r. o., Smrečianska 18, Bratislava 37 tel.: 02/ , fax: 02/ , info@geminox.sk západ@geminox.sk stred@geminox.sk východ@geminox.sk

6 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2011 TACONOVA 2011: ZMĚNY, INOVACE A NOVÝ SVĚŽÍ STYL where comfort begins Už několik let si na Slovensku značka Taconova získává rostoucí popularitu jako synonymum kvality, spolehlivosti a efektivních technických řešení pro vytápění, chlazení, zdravotechniku a solární ohřev. Rok 2011 je zlomovým rokem v historii společnosti přikročili jsme k masivním změnám, a to nejen změnou loga, jak si jistě čtenáři povšimli v záhlaví tohoto příspěvku, a administrativními opatřeními, jako je změna názvu společnosti z Ostaco AG na nynější Taconova Group AG, ale zejména vnitřní reorganizací s cílem zvýšit efektivitu naši práce a zlepšit komunikaci se zákazníky, a dále restrukturalizací našeho produktového portfolia do čtyř produktových skupin, a to směrem k lepší čitelnosti a jednoduchosti. Současně jsme se rozhodli k přejmenování našich produktů, usnadňujícímu jejich lepší identifikaci a umocňujícímu příslušnost k značce Taconova. Nejdůležitější však je zavedení nových inovativních produktů v oblasti solárního ohřevu, přípravy čerstvé teplé vody a bytových stanic pro teplou vodu a rozvody vytápění. Naše novinky jsme předvedli na březnovém veletrhu ISH ve Frankfurtu nad Mohanem a již zde se setkaly s vysoce pozitivní odezvou, protože nabízejí skutečně komplexní a chytré řešení s důrazem na jednoduchost instalace, obsluhy a inteligentní automatizované řízení. Kromě těchto novinek obohacujeme náš sortiment o řadu položek užitečného příslušenství a dalších novinek, jako jsou špičkové montážní skříně pro rozdělovače podlahového vytápění, elektronické snímače průtoku a teploty a další. 1. Hydraulické vyvažování Tato skupina zahrnuje naše osvědčené a oblíbené vyvažovací ventily Setter s přímým měřením průtoku. a) Pro vytápění, chlazení a rozvody teplé vody s provozními podmínkami do T max = 100 C a P max = 10 bar jsou to vyvažovací ventily TacoSetter Rondo (dříve Setter Rondo, DN 15), TacoSetter Inline 100 (dříve Setter Inline, DN 15 a 20), TacoSetter Bypass 100 (dříve Setter Bypass SD, DN 15 50), TacoSetter Bypass Flansch (dříve Setter Bypass přírubový, DN ). Jejich prostřednictvím lze snadno a rychle a bez pomoci nákladných elektronických měřičů nastavit a vizuálně měřit průtoky v rozmezí od 0,3 až do 650 l/min, odpovídající tepelným výkonům až do cca 0,75 MW. b) Soustavy solárního ohřevu lze zaregulovat s ohledem na dodávaný tepelný výkon a současně rovnoměrně rozdělit průtok mezi jednotlivými kolektory nebo poli kolektorů vyvažovacími ventily TacoSetter Inline 130 (dříve Setter Inline UN, DN 20) a TacoSetter Bypass Solar 130 (dříve Setter Bypass SD Solar, DN 15 25), oba typy pro T max = 130 C a P max = 8,5 bar), nebo TacoSetter Bypass Solar 185 (dříve Setter Bypass HT, DN 15-32) s odolností teplotám do 185 C. Těmito armaturami lze nastavit a měřit průtok v rozsahu od 1,5 do 70 l/min. c) Pro současnou kontrolu průtoku a teploty v okruzích slouží regulační ventily s elektronickým snímačem průtoku a teploty TacoSetter Tronic (dříve Setter Tronic UN) a nově zařazené přímé čidlo TacoControl Tronic. Tyto pro dukty s digitálním výstupem signálů zpracovaným na základě proporcionálních napěťových impulsů poskytují vysokou přesnost měření Osvědčený vyvažovací ventil TacoSetter Bypass obou veličin a možnost dalšího zpracování výstupů počítačem. Mechanickou indikaci velikosti průtoku stále nabízí známý TacoControl FlowMeter (dříve Flometer). 2. Rozdělovače a termoregulace Do této skupiny jsme nově zařadili vše, co se týká kontroly a řízení vnitřní tepelné pohody ve vytápěných a chlazených prostorách. Kromě špičkových rozdělovačů TacoSys pro podlahové i radiátorové rozvody, s registry z nerezavějící oceli a osazených regulačními, odvzdušňovacími a dalšími prvky ve vysoce kvalitním provedení, nabízíme i komplexní regulaci teplotních poměrů ve vytápěných a chlazených prostorách prostřednictvím široké škály prostorových termostatů NovaStat (dřívější označení RT06), propojovacích modulů NovaMaster a časových okruhových ovladačů NovaMaster Electronic Timer (dřívější označení RX58), a to v provedeních s kabelovým propojením i bezdrátovým přenosem signálu. Uživatel ocení zejména jednoduchost ovládání, logiku programových algoritmů a v neposlední řadě i příznivé cenové relace. 3. Systémová technika Tato skupina nyní zahrnuje a) zařízení pro kontrolu provozu solárního ohřevu teplé vody, b) výměníkové stanice pro řízenou přípravu čerstvé teplé vody a c) kompaktní bytové či domovní výměníkové stanice kombinující přípravu teplé vody a regulaci vytápění. Zejména v této skupině produktů naleznete naše nejžhavější novinky, vyvinuté špičkovými odborníky s ohledem na nejnovější trendy v TZB. a) Mnozí čtenáři určitě znají populární čerpadlové skupiny TacoSol Circ ZR a ER (dříve Tacosol ZR a ER) pro centrální ovládání cirkulace, hydrauliky, odvzdušnění a monitorování teploty a tlaku v menších solárních instalacích. Popularitu mezi uživateli si získává i naše loňská novinka, předávací stanice TacoSol Load 25 (dříve Megasphere) na řízené stratifikační nabíjení jednoho či více zásobníků přípona 25 označuje výkon výměníku 25 kw, což odpovídá ploše kolektorů až do 50 m 2. Jako žhavou letošní novinku představujeme solární stanici TacoSol Load pro řízené nabíjení vyrovnávacích zásobníků

7 3/2011 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA NovaZone Ball v dimenzích DN (2-cestné), resp. DN (3-cestné). Skupinu armatur doplňuje další letošní novinka, plnicí patrona pro úpravu kvality a ph topné vody MegaFill, která je nesporným přínosem všude tam, kde montážní firmy dbají na kvalitu topné vody s ohledem na eliminaci možné vnitřní koroze v potrubí a spotřebičích a životnost soustavy. Novinka výměníková solární stanice TacoSol Load a akumulačních nádob na teplou vodu. Čtyři oběhová čerpadla reagují na dodávanou sluneční energii a spínají s rostoucím výkonem. Takto je výměník stanice schopen předávat tepelný výkon postupně v rozmezí do 100 kw (plocha kolektorů až 165 m 2 ), 170 kw (plocha až 280 m 2 ) a 240 kw (plocha až 400 m 2 ), je tedy určena pro objekty s vysokými požadavky na množství teplé vody, jako jsou bytové domy, nemocnice, sportoviště, školy, průmyslová zařízení aj. b) Produkty pro řízenou přípravu čerstvé teplé vody, dříve reprezentované výměníkovou stanicí Megafresh (nyní TacoTherm Fresh 40) pro kapacitu odběru do 40 l/min, letos rozšiřujeme o dvě další novinky bytovou stanici TacoTherm Fresh 15 pro kapacitu odběru do 15 l/min a TacoTherm Fresh pro přípravu až 120, 160, resp. 200 litrů teplé vody za minutu. Ta je opět určena pro velké objekty jako hotely, nemocnice, sportoviště, campingy, kasárny či vývařovny. c) Poslední letošní novinka nabízí kombinované řešení přípravy čerstvé teplé vody a regulace vytápění. Jedná se o bytovou, resp. domovní předávací stanici TacoTherm Dual 15 s kapacitou odběru do 15 l/min a rozvody podlahového vytápění s plně Novinka předávací stanice na teplou vodu TacoTherm Fresh 15 vystrojeným rozdělovačem od 2 do 10 okruhů. Novinka výměníková stanice na teplou vodu TacoTherm Fresh V rámci reorganizace se obchodní kancelář pro Českou a Slovenskou republiku od stala součástí německé obchodní divize Taconova GmbH. Prosíme čtenáře, aby si ve svých databázích upravili naši novou ovou adresu (viz kontakt níže), telefonní čísla a poštovní adresa zůstávají nezměněny. Věříme, že změny ve společnosti a naše významné produktové novinky se setkají s pozitivní odezvou u slovenských zájemců z řad projektantů, montážních firem i konečných uživatelů, u všech, kterým záleží na úspoře nákladů, pohodlí a spokojenosti při regulaci a kontrole instalací. Podrobněji vás o našich novinkách budeme informovat na stránkách PVK v blízké budoucnosti. Neváhejte nás kontaktovat, těšíme se na Vás. Váš obchodní kontakt: Taconova GmbH, prodejní kancelář Business Centrum Kostelecká 879/59 CZ Praha 9 tel: fax: cesko-slovensko@taconova.com web: 4. Armatury Ve čtvrté sortimentní skupině jsou sdruženy naše osvědčené a žádané a) termostatické směšovací ventily NovaMix Standard (dříve MT52), NovaMix High Capacity 70 (dříve MT52HC), NovaMix Compact (dříve MC52 Compact) a NovaMix Value (dříve MT53) a b) armatury pro separaci plynů, tj. odvzdušňovací automatické ventily TacoVent Vent (dříve Vent), plovákové odvzdušňovače TacoVent HyVent (dříve Hy-Vent), odlučovače vzduchu TacoVent Airscoop (dříve Airscoop), které nově nabízíme již s integrovanými odvzdušňovacími ventily, a sdružené vícefunkční armatury Tri-Bloc. Nově opět zařazujeme do sortimentu c) produkty určené ke kontrole směru průtoku v okruzích, tedy 2- a 3-cestné zónové servoventily NovaZona Valve (DN 15-25) ve standardním i vysokoteplotním provedením a rovněž pro aplikace s pitnou vodou, a dále 2- a 3-cestné kulové servokohouty Autor: Dr. Miloš Hoff Prodejní manažer ČR a SR Taconova v novém stylu: ISH 2011 Frankfurt Novinka bytová stanice TacoTherm Dual

8 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2011 BIOKAPACITA ZEME VERZUS VYUŽÍVANIE BIOMASY NA VÝROBU ELEKTRICKEJ ENERGIE Ing. Ľudovít Tkáčik 1, Ing. Dušan Lukašík, CSc. 1, Ing. Natália Jasminská, PhD. 2, Ing. František Vranay, PhD. 1 1 Centrum výskumu ekonomiky OZE a distribučných sústav, Murgašova 3, Košice, honors@iol.sk, 2 Technická univerzita v Košiciach, Strojnícka fakulta, KET, Vysokoškolská 4, Košice, natalia.jasminska@tuke.sk Na prahu 21. storočia si uvedomujeme, že základom prosperity ľudskej spoločnosti sú prírodné zdroje, život udržujúce systémy a ekosystémové služby, ktoré spravidla nie sú nijakou technikou nahraditeľné. Problémom je, že na väčšine zemského povrchu človek čerpá prírodné zdroje, produkuje odpady a narúša ekosystémy vysoko nad možnosti ich prirodzenej obnovy. Otázky exponenciálneho rastu populácie, celosvetovej zmeny klímy, deteriorizácie pôdy a postupu púští, vyčerpávania a znečisťovania vodných zdrojov, likvidácie tropických pralesov, ohrozenia biodiverzity majú dnes globálny charakter. Ľudský svet sa dostal za svoje hranice. Súčasný spôsob života je neudržateľný. Budúcnosť, ak máme byť životaschopní, musí byť cestou návratu, uľahčujúceho zostupu dole, liečenia. Biedu nevyrieši nekonečný hospodársky rast; tento problém musíme riešiť súčasne s kontrakciou našej ekonomiky. Problémom je, že súčasná globálna zmena klímy prekonáva prirodzenú dynamiku ekosystémov Zeme a je za ňu zodpovedný človek. V poslednom čase sme svedkami intenzívneho masírovania našich mozgových závitov rôznymi združeniami, ktoré nie najčistejším spôsobom propagujú a presadzujú rôzne formy využívania obnoviteľných zdrojov energie. V mnohom majú pravdu, v mnohom nie. Chybou je, že zamlčujú podstatné informácie o vlastnostiach týchto zdrojov, ktoré v súčasnej dobe a na určitom mieste ich využívanie spochybňujú. Pre voľbu určitého zdroja elektrickej energie je rozhodujúca odpoveď na otázku, kde, kedy a ako chceme zdroj využívať. Ekonomický systém zabezpečujúci tovary a služby pre človeka prekročil reprodukčnú hodnotu biokapacity zeme v 80-tych rokoch a v súčasnosti dosahuje približne 30 %-tné hodnoty nad absorpčnú schopnosť ekologických systémov planéty. Analýzy ekológov poukazujú na fakt, že prekročenie biokapacity zeme je možné dať do korelácie s rastom teploty nad dlhodobý normál v 80-tych rokoch a s významným rastom emisií CO 2 v tom istom období. Pokiaľ by sa tento trend nezvrátil, potom už v horizonte 30 rokov zhruba okolo roku 2040 by človek potreboval pre svoje ekonomické aktivity dve planéty so súčasnou kapacitou. Keďže k dispozícii je len jedna planéta, hľadá sa riešenie, ktoré zabezpečí obnovenie rovnováhy, a tým schopnosť ekosystémov reprodukovať vyprodukovaný odpad. 1. Človek a biokapacita Zeme Biokapacita Zeme je schopnosť danej biologicky produktívnej plochy obnovovať sa a absorbovať dopady biologickej stopy. Neudržateľnosť nastane v prípade, ak v biologicky produktívnej oblasti ekologická stopa prevyšuje biokapacitu. Ekologická stopa je odhadovaná celková plocha ekologicky produktívnej pôdy a vody využívaná výhradne na zabezpečenie zdrojov a asimiláciu odpadov produkovaných danou populáciou, pri používaní bežných technológií. V súčasnosti sa táto hodnota všeobecne považuje za ukazovateľ udržateľnosti rozvoja. Obr. 1 Prekročenie biokapacity a tvorba ekologického dlhu človeka na planéte 8 Obr. 2 Obnovenie biokapacity planéty v horizonte 40 rokov Riešenia sa hľadajú v dlhodobých časových horizontoch tak, aby ekonomická záťaž bola rozložená na viacero generácií, ale zároveň aby sa trvalým spôsobom problém riešil smerom k zabezpečeniu trvalého návratu ekonomického systému človeka do limít stanovených ekosystémami planéty, t.j. aby sa disponibilný kapitál prírody nespotrebovával, ale aby bola zachovaná jeho trvalá reprodukcia. Merania ukázali, že sú to práve emisie CO 2, ktoré prispievajú v najväčšej miere k prekročeniu biokapacity ekosystémov, a z toho hľadiska sa javí účelné, aby v synergickom efekte s riešením vyčerpávania kapitálu prírody v podobe energetických zdrojov došlo aj k riešeniu redukcie emisií skleníkového typu v atmosfére.

9 3/2011 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 2. Model znižovania emisií CO 2 energetickým zhodnotením biomasy Pre účely tohto článku bol modelovaný kombinovaný systém výroby elektrickej energie a tepla na palivovej základni dendromasa s inštalovaným elektrickým výkonom P e = 20 MW v regeneratívnom cykle s ročným využitím výkonu T r = hodín v komunálnej sústave zásobovania teplom. 2.1 Energetické bilancie a potreba paliva Výroba elektrickej energie E SV= P e T r= 20 MW h = MWh.rok -1 = GJ.rok -1 Potreba paliva dendromasy M pal= E SV/(η et q i )= /(0,6 10,4)=78 461,6 t.rok -1 Ročná potreba paliva vo forme fytomasy M pal rok = M pal/m rh = ,6/(0,6 ) = ,2 m 3.rok -1 kde: P e inštalovaný elektrický výkon (MW), T r ročné využitie elektrického výkonu (h), E SV vyrobená elektrická energia (MWh.rok -1 ),(GJ.rok -1 ), η et ročná účinnosť kombinovanej výroby elektrickej energie a tepla pri preferovanej prevádzke výroby elektrickej energie nad prísny systém na základe dopytu po teple (%), q i výhrevnosť paliva (MJ.kg -1 ), M pal ročná potreba dendromasy na vstupe do kombinovanej teplárne na biomasu (t.rok -1 ), M rok pal ročná potreba fytomasy (m 3.rok -1 ), m rh merná hmotnosť dreva (t.m -3 ). Podľa SARIA (drevospracujúci priemysel) je priemerná zásoba dreva na hektár 232 m 3. Teda na ročnú potrebu paliva pre tepláreň o výkone 20 MWe je potrebné odlesniť 564,9 ha lesa. Záver 1: Ak predpokladáme legislatívou umožnený veľký rozvoj kombinovanej výroby elektrickej energie a tepla z biomasy modelovaním orientáciou na sumárny výkon P EI = 500 MW v turbosústrojoch a orientáciou len na drevo, by bolo potrebné odlesniť ,5 ha. rok -1. Len pre vizuálne porovnanie sa tu udáva, že v roku 2004 pri historickej veternej kalamite vo Vysokých Tatrách bolo zničených ha lesa. 2.2 Znižovanie emisií CO 2 termovalorizáciou dendromasy pre účely kombinovanej výroby elektrickej energie a tepla Takmer každý z investorov neopomenie vo svojich marketingových aktivitách v oblasti využívania biomasy pre energetické účely, že práve jeho projekt znižuje a zníži produkciu emisií CO 2. Čo je k tomu potrebné dodať?! Orientačný výpočet emisií CO 2 zo spaľovania drevnej biomasy V akademickej obci a technickej praxi je pre elementárne prvkové zloženie drevného paliva používaný približný vzorec: C 5H 7O 2N Potom pri využití metodológie statiky spaľovania pri optimálnych stechiometrických pomeroch za súčasného využitia Zkušebního vysvědčení č Ústavu pro výzkum a využití palív, a. s. Praha Běchovice pre drevne palivo v položke výhrevnosť suchej vzorky Q i = 19,03 MJ.kg -1 je možno preukázať a formulovať: Záver 2: Súčiniteľ emisií CO 2 pri spaľovaní dendromasy je S CO2 BIO = 0,346 kg.kwh -1, čo je hodnota 1,46 krát vyššia oproti emisii zo spaľovania zemného plynu naftového a takmer rovná emisiám zo spaľovania uhlia, premietnutá na výstup z termovalorizátora. Inými slovami energetické zhodnotenie biomasy priamo neznižuje emisie CO 2 oproti uhliu ba dokonca oproti spaľovaniu zemného plynu emisie CO 2 zvyšuje o 46 % na jednotku vyrobenej energie Neutrálna bilancia emisií CO 2 Skôr než racionálna exaktne preukázaná metóda na preferencie biomasy ako obnoviteľného zdroja energie, je verbálne šírený slogan typu, že emisie CO 2 produkované zo spaľovania biomasy sa spotrebujú fotosyntézou pri raste flóry a teda bilancia CO 2 je neutrálna. To snáď mohlo platiť pokiaľ bola biokapacita Zeme rovná 1. Ako však bolo uvedené v úvode príspevku, biokapacita je za krátke časové obdobie negatívne prekročená o 30 %, a teda jednoducho povedané, každý ďalší spálený strom negatívne pôsobí na bilanciu biokapacity Zeme, lebo sa zmenšuje plocha, na ktorej prebieha fotosyntéza a tým dochádza k nadprodukcii emisií CO Záver Okolo biomasy, ktorá sa využíva či už na energetické účely alebo iným spôsobom, je rad rozhodnutí, ktoré v konečnom dôsledku môžu privodiť obrovské drancovanie lesa. Tým sa zníži biokapacita Zeme a teda aj Slovenska, zvýši sa objem vody, ktoré musia odviesť vodné toky a výrazne sa zvýši pravdepodobnosť záplav, vysúšanie pôdy s jej následnou eróziou. Tieto procesy už nastali, média nám dennodenne nastavujú zrkadlo našej nezodpovednej činnosti, pričom škody nesieme opäť my a budú ich znášať aj naše generácie. A preto je nutné si dať otázku: Kam to speješ energetika? LITERATÚRA [1] Ehrlich, P.R., Ehrlich,A.H.,: Healing the Planet, Addison-Wesley Publishing Company, Inc., New York, USA, ISBN , s [2] Lukášik, D., Vranay, F.,., Tkáčik, Ľ., Ferenci, J.: In: Správa Centra výskumu ekonomiky obnoviteľných zdrojov energie a distribučných sústav riešenia projektu: Zelenej zóny Košice ako ekonomickej tak aj technickej symbiózy OZE a zemného plynu. Edícia január [3] Meadows, D.H., Meadows, D.L., Randers,J.: Beyond the Limits: Confronting Global Collapse, [4] Výnos URSO č. 7/2009 Z. z. ktorý ustanovuje reguláciu cien v elektroenergetike v znení neskorších predpisov a určuje cenu elektriny vyrobenej z obnoviteľných zdrojov energií. [5] Zákon č. 309/2009 Z. z. o podpore obnoviteľných zdrojov energie a vysoko účinnej kombinovanej výroby a o zmene a doplnení niektorých zákonov. [6] [7] [8] [9] 9

10 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2011 MEPLA? MEPLA! História viacvrstvovej rúry Geberit Mepla sa začína písať v roku 1989, kedy bol v spolupráci so švajčiarskou firmou FAE ukončený vývoj a bol uvedený na trh nový systém pod obchodným názvom Geberit Mepla. Čo je viacvrstvová rúrka Geberit Mepla Viacvrstvová rúrka spája vlastnosti kovových a plastových rúr. Zo základných vlastností kovových rúr, ktoré sú prenesené do charakteristiky systému Geberit Mepla patrí: tvarová stálosť tlaková a tepelná odolnosť minimálna teplotná rozťažnosť Medzi výhody plastových potrubí patria nasledovné vlastnosti: ľahký a flexibilný materiál hygienická nezávadnosť jednoduchá inštalácia odolnosť voči korózii a voči usadzovaniu vodného kameňa Viacvrstvová rúrka Geberit Mepla je zložená z troch základných vrstiev. Vnútornú vrstvu, ktorá prichádza do styku s prepravovaným médiom tvorí sieťovaný polyetylén triedy b (PE Xb sieťovanie silikátovou metódou), pod názvom Gebesil a je vynálezom spoločnosti Geberit. Vnútorný povrch rúr má drsnosť len 0,007 mm a preto je trenie vody na vnútornom povrchu veľmi nízke a na tomto hladkom povrchu sa ťažšie zachytáva vodný kameň a biofilm. Hladký vnútorný povrch prichádza do kontaktu s tesniacim krúžkom lisovacej tvarovky a je dôležitý pre dosiahnutie 100 % tesnosti spoja. Sieťovaný polyetylén je pre svoje vlastnosti (zvýšená tepelná odolnosť) často využívaný na rozvody studenej a teplej vody, rozvody ústredného vykurovania a podlahového vykurovania. Sieťovaný polyetylén však nevytvára taveninu a preto je prakticky nezvárateľný. Jednou z možností ako tento materiál spojiť, je spájanie lisovaním. Montáž systému Geberit Mepla pomocou lisovacieho náradia je jednoduchá, rýchla a spoľahlivá Strednú hliníkovú vrstvu tvorí masívna, vysokofrekvenčne, pozdĺžne zvarená hliníková fólia 0,5 až 1,2 mm hrubá (podľa priemeru rúrky). Táto vrstva zabezpečuje tvarovú stálosť, difúznu tesnosť a je dôležitým prvkom aj pre vytvorenie pevného lisovaného spojenia. Hliníková vrstva zároveň znižuje dĺžkovú rozťažnosť pri zmene teplôt a systémová rúra sa takto dostáva dilatáciou na úroveň kovových materiálov. Kovy majú niekoľko násobne nižšiu schopnosť dilatovať ako plasty, čím sa značne zjednodušuje projektovanie a montáž systému. Vonkajšiu vrstvu tvorí lineárny polyetylén HDPE, ktorý je stabilizovaný do čiernej (rozvody vody), alebo do bielej farby (kúrenie). Všetky vrstvy sú navzájom pevne spojené, a tak tvoria kompaktný celok s mimoriadnymi vlastnosťami, využiteľnými hlavne pri rozvodoch vody a kúrenia. Lisovacie tvarovky Geberit Mepla Lisovacie tvarovky systému Geberit Mepla zabezpečujú rýchle, spoľahlivé, bezpečné, čisté a jednoduché spájanie rúr lisovaním. Rúrky Geberit Mepla sa skladajú z troch vrstiev, ktoré zabezpečujú tvarovú stálosť, nízku dĺžkovú rozťažnosť, tepelnú odolnosť a hygienickú nezávadnosť. Základné druhy tvaroviek sú vyrobené z vysokokvalitného materiálu PVDF (polyvinylidénfluorid). PVDF je polymér, ktorého vynikajúca odolnosť voči teplote, tlaku a agresívnym médiám 10

11 3/2011 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA Geberit ProPlanner Vhodnou a praktickou súčasťou systému je software Geberit ProPlanner. Ide o zjednodušenú verziu profesionálneho programu ProPlanner, ktorá umožňuje jednoduché a rýchle projektovanie systémov pre pitnú vodu, vykurovanie a kanalizáciu. Geberit ProPlanner pracuje podľa noriem, maximálne hygienicky a hospodárne. Software obsahuje informácie, varovania a hlásenia chýb pre zaistenie bezpečného projektovania. Okrem toho je k dispozícii aj asistent, ktorý užívateľa sprevádza pri projektovaní od zaevidovania údajov o projekte a budove, až po určenie inštalačných prvkov a vypracovanie kalkulácie a cenovej ponuky. Univerzálny systém Geberit Mepla zaručuje bezpečnosť a dlhodobú spoľahlivú prevádzku potrubného rozvodu. Je vhodný na rozvody pitnej vody, TÚV, kúrenie, chladenie a rozvody stlačeného vzduchu. Vysoká pevnosť v ťahu zalisovaného spoja potvrdzuje spoľahlivosť a trvácnosť systému. Kvalita zalisovaného spoja viacnásobne prekračuje hodnoty požadované normou. je využívaná v rôznych oblastiach. Tepelný rozsah jeho použitia je od -40 C do +140 C. PVDF sa dá vyrobiť mimoriadne čistý a je opodstatnene využívaný aj v oblasti zdravotníctva a farmaceutického priemyslu. Dôležitým zistením bolo, že PVDF nejaví známky starnutia ani pri dlhodobom tepelnom zaťažení. Lisovacie tvarovky Geberit Mepla sa teda vyznačujú hygienickou nezávadnosťou, tepelnou odolnosťou a odolnosťou voči korózii. Vzhľadom na použitý materiál sú aj recyklovateľné a ekologické. Špeciálne tvarovky (závitové prechody, prechody Mepla Mapress a pod.) sú vyrobené z červeného bronzu alebo z mosadze. Rúry s priemerom 16 a 20 mm sa dajú ľahko ohýbať ručne. Pri väčších priemeroch sa dá použiť mechanická ohýbačka. Systém je dodávaný v priemeroch od 16 mm až 75 mm v tyčiach o dĺžke 5 m. Najčastejšie používané priemery d 16, 20 a 26 mm sú dodávané aj v kotúčoch (čisté, v ochrannej rúre a s integrovanou izoláciou). Široký sortiment tvaroviek a inteligentné riešenia napojení na montážne prvky celý systém vhodne dopĺňajú a dávajú voľnosť nielen pri navrhovaní, ale aj pri samotnej realizácii potrubných rozvodov. Vnútorný povrch rúry má drsnosť len 0,007 mm a preto aj trenie vody na povrchu je veľmi nízke. Vďaka tomu je zachytávanie vodného kameňa a biofilmu iba minimálne

12 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2011 QUO VADIS FOTOVOLTIKA? Ing. Erich Nováček Východoslovenská energetika, a. s., Mlynská 31, Košice, novacek_erich@vse.sk Ing. Natália Jasminská, PhD Technická univerzita v Košiciach, Strojnícka fakulta, Katedra energetickej techniky, Vysokoškolská 4, Košice, natalia.jasminska@tuke.sk Slovenská republika sa hlási k podpore obnoviteľných zdrojov, ku ktorému patrí aj slnečná energia aj jej premena na energiu elektrickú. Podpora tohto druhu funguje reálne od roku 2009, avšak zle nastavené podmienky rozvoja obnoviteľných zdrojov vyústili do novelizácie zákona č. 309/2009 Z. z. o podpore obnoviteľných zdrojov energie (OZE) a vysoko účinnej kombinovanej výroby (KV). Dňa bol prijatý zákon č. 558/2010 Z.z., ktorý zasadzuje veľkej fotovoltike (veľkej v zmysle nad 100 kwp inštalovaného výkonu) na Slovensku smrteľný úder. V ďalších kapitolách by som rád v krátkosti priblížil vývoj podpory OZE, zanalyzoval dopad a rozobral opatrenia, ktoré boli prijaté z dôvodu nesystémových rozhodnutí v predchádzajúcich obdobiach. Ako to začalo Slovensko sa samozrejme ako každá krajina závislá od cudzích zdrojov primárnej energie hlási k diverzifikácii týchto zdrojov a nastavený trend v Európskej únii je, že aspoň časť týchto primárnych zdrojov je nutné nahradiť zdrojmi obnoviteľnými, ktorými daný štát na svojom území disponuje. Slovensku sa zaviazalo, že do roku 2020 bude 14 % podiel OZE na hrubej konečnej spotrebe energie. Išlo a aj ide o ambiciózny cieľ, keďže v roku 2009 bol tento podiel necelých 7 % a otvorene možno povedať, že týchto 7 % je tvorených z elektrárni väčšinou postavených pred rokom Možných ciest, ako tento cieľ naplniť nie je veľa. Buď štát bude sám investorom a postaví tieto elektrárne vo vlastnej réžii (z daní občanov Slovenska, resp. Európskej únie) alebo prispôsobí podnikateľské prostredie tak, aby investori svoje voľ né finančné zdroje umiestnili v danom segmente. Z pochopiteľ ných dôvodov bola zvolená druhá alternatíva a spôsobov, ako zatraktívniť tento segment pre investorov opäť nie je veľa. V súčasnosti sa využívajú dva spôsoby. Formou priamej dotácie pri nákupe investičného majetku (technológie) prostredníctvom štrukturálnych fondov a výkupnou cenou za elektrinu vyrobenú z technológie, ktorá využíva obnoviteľný zdroj. Keďže na prvý spôsob t.j. na štátnu dotáciu súvisiacu s obstaraním investičného majetku nie je právny nárok a ide o určitý spôsob lotérie, budem sa venovať výkupnej cene za vyrobenú elektrinu, na ktorú pri splnení podmienok stanovených zákonmi a inými predpismi majú nárok všetci investori. Ako z názvu tohto príspevku vyplýva, detailnejšie sa budeme venovať len elektrine vyrobenej zo slnečnej energie, ktorá od úsvitu do súmraku ešte stále dopadá na našu planétu. Každý podnikateľský zámer musí na jednej strane obsahovať kapitálové a prevádzkové výdaje a na strane druhej príjmy, ktoré z realizácie podnikateľského zámeru možno v budúcnosti očakávať. Ich porovnaním v čase sa zisťuje, či podnikateľský zámer je ekonomicky návratný. Z podstaty investičného zámeru výstavba a prevádzka fotovoltickej elektrárne, sú kapitálové a prevádzkové výdaje známe, avšak príjmová strana túto jednoznačnosť nepredstavovala. Vývoj výkupných cien elektriny vyrobenej zo slnečnej energie za posledných 6 rokov je znázornený v Tab. 1. Výkupné ceny sú určené výnosom Úradu pre reguláciu sieťových odvetví (URSO), ktorého poslaním by malo byť vytváranie konkurenčného prostredia pre média akými sú elektrina, plyn, teplo a voda, tam kde toto prostredie trh nevie prirodzene vytvoriť. Úrad pre reguláciu sieťových odvetví, citované z oficiálnej webovej stránky: musí vytvárať takú atmosféru, aby sa podnikateľovi oplatilo investovať, ale tak, aby na to spotrebiteľ nedoplácal alebo inak povedané, aby boli ceny spravodlivé pre obe strany. Kreovanie výkupných cien úradom malo a má odrážať 12 ročnú návratnosť. Prelomovým pre investorov bola výkupná cena pre rok 2009, ktorá z ekonomickej stránky už odrážala 12 ročnú návratnosť investičných nákladov fotovoltických elektrárni z roku Do roku 2009 však tieto ceny boli platné iba na obdobie 1 roka. Prijatím zákona 309/2009 Z. z. bola splnená aj posledná nevyhnutná podmienka stabilného podnikateľského prostredia pre investovanie do fotovoltickej technológie, ktorou bolo vymedzenie 15-ročného obdobia garantovania výkupných cien. So zvýšeným dopytom po fotovoltických komponentoch zazna menanom v poslednej dekáde na celom svete rástli nové výrobné závody, ktoré aj prostredníctvom nových technológií v konečnom dôsledku priniesli zníženie investičných nákladov. Zníženie investičných nákladov a v tom čase platné legislatívne podmienky na Slovensku spôsobili, že rok 2009 a 2010 boli rokmi honby za rezerváciou voľných kapacít na linkách distribučných spoločností a pozemkami (aj nie vhodných z hľadiska dopadajúcej slnečnej radiácie) a následne enormného nárastu žiadostí o pripojenie fotovoltických zdrojov (o inštalovanom výkone menšom ako 1MW) evidovaných na jednotlivých distribučných spoločnostiach. Okrem toho Slovenská elektrizačná a prenosová sústava (SEPS) na sklonku roka 2009 vydala úspešným žiadateľom o výstavbu fotovoltických elektrárni o inštalovanom výkone väčšom ako 1 MW povolenia v sumárnej hodnote inštalovaného výkonu 120 MW. 12

13 3/2011 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA Sčítané a podčiarknuté do konca roka 2010 bolo sprevádzkovaných fotovoltických zdrojov o celkovom inštalovanom výkone cca 170 MW. Uvedomujúc si veľkosť príspevku inštalovaného výkonu fotovoltických elektrárni k doposiaľ uvádzaným číslam o obnoviteľných zdrojoch možno konštatovať, že na jednej strane Slovensko postupne napĺňa svoj cieľ v oblasti rozširovania výroby elektriny z obnoviteľných zdrojov, na druhej strane je potrebné si povedať, čo tento príspevok reálne so sebou prináša. Všeobecne doplatok ako jedna časť výkupnej ceny elektriny, na ktorý majú výrobcovia právny nárok je vyplácaný distribučnými spoločnosťami, ktoré elektrinu z obnoviteľných zdrojov a z kombinovanej výroby elektriny a tepla vykupujú na vykrytie strát, v distribučnej sústave vznikajúcich. Tieto extra výdaje distribučných spoločností sa podľa nastaveného mechanizmu kompenzujú prostredníctvom tarify za prevádzkovanie systému, čo je jedna zo zložiek, z ktorej pozostáva koncová cena elektriny. Okrem doplatku bola na distribučné spoločnosti prenesená zodpovednosť za odchýlku, ktorá vzniká ako rozdiel medzi plánovanou výrobou a skutočne dodanou elektrinou do sústavy. Aj náklad z tohto prevzatia je súčasťou tarify za prevádzkovanie systému. Tarifu za prevádzkovanie systému si distribučné spoločnosti nechávajú schváliť Úradom pre reguláciu sieťových odvetví. Takže čo a ako vplýva na veľkosť tarify za prevádzkovanie systému? Distribučné spoločnosti na základe interných analýz v súvislosti s prijatými žiadosťami, s plánovanými nákladmi na úpravu distribučnej sústavy z dôvodu pripojenia obnoviteľných zdrojov a následne zavádzaním elektrární do prevádzkového režimu pre rok 2010 boli celkové odhadované náklady, súvisiace s vyplatením doplatku výrobcom elektriny z obnoviteľných zdrojov a elektriny vyrobenej kombinovanou výrobou v celkovej výške 68,795 mil. EUR. Celkové náklady, ktoré vstupovali do výpočtu tarify za prevádzkovanie systému boli odhadované na úrovni 137,240 mil. EUR. Pre dotvorenie celého obrazu je nutné doplniť, že celkové náklady sú taktiež tvorené povinným výkupom elektriny vyrobenej z domáceho uhlia (ide o nepriamu podporu baníctva) distribučnými spoločnosťami. Na rok 2010 bola teda tarifa za prevádzkovanie systému vypočítaná Úradom pre reguláciu sieťových odvetví na úrovni 6,30 EUR za MWh. Na tejto cene sa fotovoltické elektrárne (s predpokladaným inštalovaným výkonom 31MW) podieľali 7,61 %. Čo sa týka predpokladaného inštalovaného výkonu fotovoltických elektrárni v roku 2010, na jednej strane bol tento údaj podhodnotený, na druhej strane väčšina fotovoltických elektrární bola spustená až v závere roka a teda vyrobená elektrina a z nej vyplývajúci vyplatený doplatok za prevádzku v posledných mesiacoch roka nebol taký významný. Saldo ako korekcia bude použitá pre výpočet tarify za prevádzkovanie systému pre rok Podstatný rozdiel však prináša rok S predikovaným spustením a prevádzkou fotovoltických elektrární s celkovým inštalovaným výkonom 428 MW sa náklady súvisiace s vyplatením doplatku vyšplhali na úroveň 116,831 mil. EUR, čo oproti predchádzajúcemu roku predstavuje 1116 % nárast. Predpokladané náklady na OZE a KV boli odhadované na 235,409 mil. EUR a celkové náklady pre výpočet tarify za prevádzkovanie systému sa vyšplhali na 321,960 mil. EUR. Tab.1 Cena elektriny vyrobenej zo slnečnej energie VÝNOS 2/2005 cena platná od VÝNOS 2/2006 cena platná od VÝNOS 2/2007 cena platná od VÝNOS 2/2008 cena platná od VÝNOS 7/2009 cena platná od VÝNOS 2/2010 cena platná od NÁVRH VÝNOS 7/2011 cena platná od CENA ELEKTRINY VYROBENEJ ZO SLNEČNEJ ENERGIE S CELKOVÝM INŠTALOVANÝM VÝKONOM ZARIADENIA VÝROBCU ELEKTRINY (EUR/MWh 1 ) DO 100 kw VRÁTANE UMIESTNENÉHO NA BUDOVE DO 100 kw VRÁTANE NEUMIESTNENÉHO NA BUDOVE OD 100 kw DO 1 MW VRÁTANE OD 1MW DO 4 MW OD 4 MW VRÁTANE A VIAC 265,55 265,55 265,55 265,55 265,55 272,19 272,19 272,19 272,19 272,19 279,16 279,16 279,16 279,16 279,16 448,12 448,12 448,12 448,12 448,12 430,72 425,12 425,12 425,12 425,12 378,65 387,65 382,61 382,61 382,61 259,12 259,

14 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2011 Výsledná tarifa za prevádzkovanie systému na rok 2011 je 14,85 EUR za MWh, čo je 236 % nárast oproti predchádzajúcemu roku a podiel fotovoltických elektrárni na celkových nákladoch, ktoré vstupujú do tarify je 36,29 % (v roku 2010 to bolo 7,61 %) (zdroj URSO). Je každému jasné, že pri súčasnom nastavení mechanizmu podpory výroby elektriny z obnoviteľných zdrojov a kombinovanej výroby (15 ročný povinný výkup) a výpočtu tarify za prevádzkovanie systému (faktory, ktoré vplývajú na jej výšku) táto hodnota v ďalších rokoch neklesne. Áno, taktiež je jasný vinník nárastu tejto tarify, ktorým je podpora obnoviteľných zdrojov a hlavne podpora fotovoltických elektrárni. Okrem tarify za prevádzkovanie systému, koncovú cenu elektriny tvorí aj tarifa za systémové služby. Ide o tarifu, ktorá v sebe okrem iného ukrýva náklady súvisiace s vyrovnávaním výroby a spotreby v čase a keďže za bezpečnosť a spoľahlivosť sústavy je zodpovedná SEPS, ide o náklady práve tejto štátnej akciovej spoločnosti. Spoločnosť SEPS, ešte koncom roku 2008 iniciovala zmenu pre získavanie osvedčenia o súlade investičného zámeru s dlhodobou koncepciou energetickej politiky Slovenskej republiky pre nepredikovateľné obnoviteľné zdroje elektriny, ktorými sú z povahy charakteru výroby (v reálnom čase nepredikovateľné) práve fotovoltické a veterné elektrárne. V čase výhodných výkupných cien, uvedomujúc si v širšom kontexte dopady výstavby fotovoltických elektrárni, práve záverom roka 2009 SEPS vydala osvedčenia investorom pre celkový inštalovaný výkon 120 MW. Tarifa za systémové služby zatiaľ nezaznamenala taký nárast, ale celkový odhadovaný výkon fotovoltických elektrárni na rok 2011 bude skúšať bezpečnosť a spoľahlivosť sústavy ďalších 15 rokov. Nastavené opatrenia Prijatá novelizácia zákona 309/2009 Z. z. usvedčuje fotovoltické elektrárne a rekoštrukcie vodných elektrárni, že sú vinníkmi za nárast elektriny pre koncových odberateľov. Fotovoltické elektrárne s podporou bude možné stavať už iba na budovách s maximálnym inštalovaným výkonom 100 kw. Aby sa znížila tarifa za prevádzkovanie systému, zodpovednosť za odchýlku budú distribučné spoločnosti preberať iba pre zdroje s inštalovaným výkonom do 1 MW, pri fotovoltických elektrárňach do 100 kw. Keďže kruh sa uzatvára u koncového odberateľa, ktorými sú domácnosti a podnikatelia je teda jasné, kto musí zaplatiť Ilustračné foto za ambiciózny plán, ku ktorému sa Slovensko zaviazalo. Je potrebné si uvedomiť, že nejde v tomto prípade len o fotovoltické elektrárne (áno, nastavenie výkupnej ceny má na tomto zvýšení najväčší podiel), ale každý obnoviteľný zdroj, ktorého výkupná cena je vyššia ako cena trhová, ide na vrub obyčajného bežného odberateľa. Či je tento systém správny alebo spravodlivý si musí každý zodpovedať sám. Diskusia na tému kto má byť zaťažený implementovaním obnoviteľných zdrojov, respektíve spoločenskej zodpovednosti za túto implementáciu bude prebiehať v politických kruhov ešte dlho, avšak bolo by korektné aj vysvetliť, čo so sebou takýto systém podpory obnoviteľných zdrojov nesie. Nový návrh Výnosu URSO č. 7/2011 má byť deklarovaním, že takéto zaťaženie koncového odberateľa na Slovensku nie je adekvátne a systémovo navrhuje znížiť výkupne ceny prevažnej väčšiny jednotlivých technológií. A ako majú dopadnúť fotovoltické systémy? Podľa návrhu budú od podporované už len fotovoltické systémy budované na budovách s inštalovaným výkonom do 100 kw s výkupnou cenou 259,17 EUR/MWh. Pre porovnanie s platnou cenou pre rok 2011 schválenou Výnosom URSO č. 2/2010 ide o 33 % pokles. Keďže dopad predchádzajúcich rozhodnutí budú platiť koncový odberatelia elektriny ďalších min. 15 rokov, dovolím si to označiť len za teatrálne gesto a schválenie návrhu výnosu v tomto znení spolu so zákonom č. 558/2010 Z. z. spôsobí podpore fotovoltických systémov na Slovensku smrteľný kŕč. Literatúra: [1] Výnos URSO č. 2/2005, ktorým sa ustanovuje rozsah cenovej regulácie v elektroenergetike a spôsob jej vykonania, rozsah a štruktúra oprávnených nákladov, spôsob určenia výšky primeraného zisku a podklady na návrh ceny. [2] Výnos URSO č. 2/2006, ktorým sa ustanovuje rozsah cenovej regulácie v elektroenergetike a spôsob jej vykonania, rozsah a štruktúra oprávnených nákladov, spôsob určenia výšky primeraného zisku a podklady na návrh ceny. [3] Výnos URSO č. 2/2007, ktorým sa ustanovuje rozsah a štruktúra oprávnených nákladov, spôsob určenia výšky primeraného zisku a podklady na návrh ceny v elektroenergetike a ktorým sa dopĺňa výnos ÚRSO z 27. júna 2007 č. 1/2007, ktorým sa ustanovuje rozsah cenovej regulácie v sieťových odvetviach a spôsob jej vykonania. [4] Výnos URSO č. 2/2008, ktorým sa ustanovuje regulácia cien v elektroenergetike. [5] Výnos URSO č. 2/2009, ktorým sa mení a dopĺňa výnos Úradu pre reguláciu sieťových odvetví z 28. júla 2008 č. 2/2008, ktorým sa ustanovuje regulácia cien v elektroenergetike v znení výnosu z 1. októbra 2008 č. 7/2008 [6] Výnos URSO č. 2/2010, ktorým sa mení a dopĺňa výnos Úradu pre reguláciu sieťových odvetví z 28. júla 2008 č. 2/2008, ktorým sa ustanovuje regulácia cien v elektroenergetike v znení neskorších predpisov. [7] Zákon č. 309/2009 Z. z. o podpore obnoviteľných zdrojov energie a vysokoúčinnej kombinovanej výroby. [8] Zákon č. 558/2010 Z. z., ktorým sa dopĺňa zákon č. 309/2009 Z. z o podpore obnoviteľných zdrojov energie a vysokoúčinnej kombinovanej výroby a o zmene a doplnení niektorých zákonov a ktorým sa dopĺňa zákon č. 276/2001 Z. z. o regulácií v sieťových odvetviach a o zmene a doplnení niektorých zákonov v znení neskorších predpisov. 14

15 3/2011 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA S KONDENZAČNÝMI KOTLAMI JUNKERS ÚSPORA KAŽDÝ DEŇ NIE JE KOTOL, AKO KOTOL Pre majiteľov novostavieb i starších rodinných domov je, vzhľadom k širokej škále v ponuke plynových kotlov, neraz ťažkým rozhodnutím, ktorý kotol by bol pre daný objekt najvhodnejší. Voľba konkrétneho typu závisí od individuálnych podmienok a požiadaviek konkrétneho užívateľa. Dôležité je nezabudnúť napr. na veľkosť domu, typ strechy, veľkosť a typ okien, použité materiály, tepelná izolovanosť, regionálna pozícia, typ vykurovacieho systému, množstvo, vzdialenosť a druh odberných miest teplej úžitkovej vody, počet členov domácnosti a pod. Pre nové domy či byty, ktoré majú iba nízke tepelné straty, sú vhodné kotly so schopnosťou dosiahnutia čo najnižšieho výkonu. Túto podmienku spĺňajú nízkoteplotné kotly. Sú to všetky kotly, ktorých teplota vykurovacej vody nepresiahne 110 C. V tejto kategórií sú favoritmi kondenzačné kotly. Ich účinnosť je najvyššia, dosahujú stupeň využitia paliva až 109 %, pretože z týchto kotlov neuniká časť tepla obsiahnutého v spalinách bez úžitku do atmosféry, ale spaliny, ktoré obsahujú množstvo horúcej vodnej pary, a tým aj energie, sú kondenzáciou (ochladzovaním) spätne maximálne využité na ohrev vykurovacej vody. Preto stačí na jej dohriatie menšie množstvo plynu. Nespornou výhodou je aj to, že kondenzáciou spalín sa dostáva do ovzdušia už len malé množstvo škodlivín, sú teda maximálne šetrné k životnému prostrediu. Pri starších domoch či bytoch, kde je potrebné zachovať existujúce prvky kúrenia (radiátory, externé obehové čerpadlo a expanzomat) a je nutné iba vymeniť starý kotol za nový, sú vyvinuté špeciálne kondenzačné kotly spĺňajúce tieto požiadavky. Kondenzačná technika najvhodnejšie riešenie úspory a návratnosti nákladov Plynové kondenzačné kotly majú v porovnaní s klasickými plynovými kotlami účinnosť až o 15 % vyššiu. V praxi tak vďaka vyššej účinnosti a nízkoteplotnej prevádzke majitelia domov a bytov ušetria až 25 % prevádzkových nákladov na vykurovanie a prípravu teplej vody. Veľkosť úspory pri použití kondenzačného kotla ale ovplyvňuje typ použitého vykurovania, teda či je celé vysokoteplotné (radiátory), kombinované (radiátory a podlahové vykurovanie), alebo nízkoteplotné (podlahové vykurovanie). Pre viac informácií na:

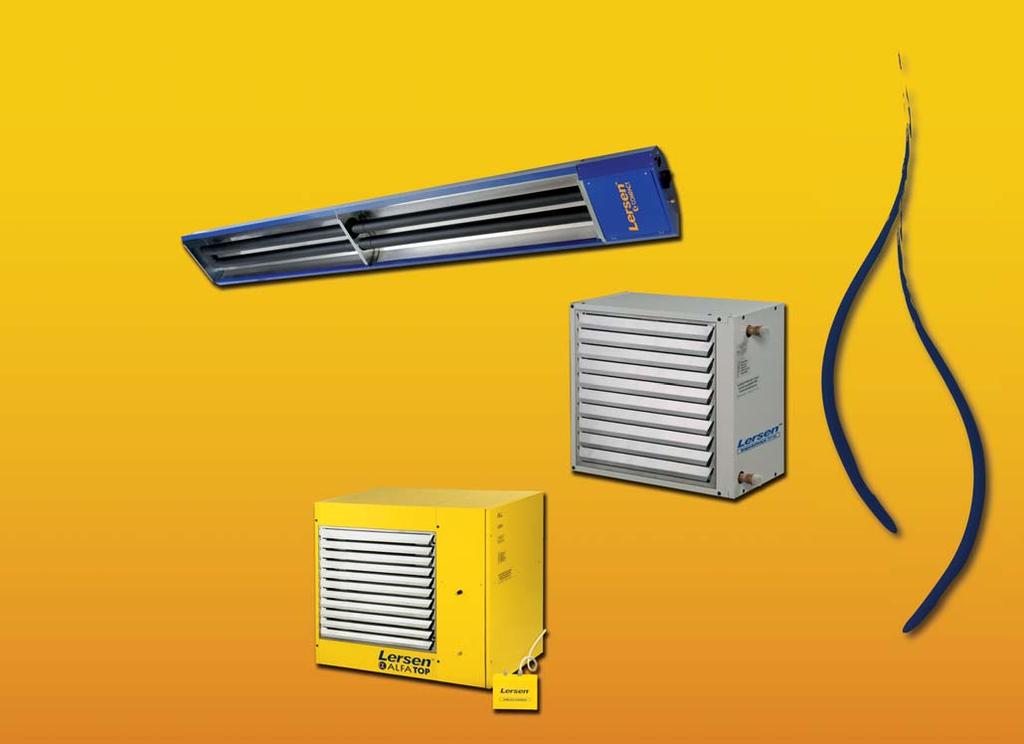

16 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2011 COMPACT POSOUVÁ LAŤKU VÝŠ Renomovaný český výrobce průmyslového vytápění Lersen v těchto dnech představuje mimořádnou novinku. Jedná se o zcela nový a do značné míry převratný model tmavého infrazářiče pro vytápění hal, který jak svými parametry, tak svou funkcí, ale i způsobem instalace, posouvá pomyslnou laťku vývoje zase o něco výš. Vše vzniklo na základě požadavků zákazníků, kteří se setkávali s neduhy při instalaci a provozu tmavých infrazářičů. Běžné tmavé infrazářiče, tak jak je známe snad od všech výrobců, trpí mnoha nedostatky. Předně dochází k poškození přepravou. To je dáno jejich konstrukcí, protože musejí být přepravovány v rozloženém stavu a teprve na stavbě dochází k jejich finální kompletaci. Ani instalace není nijak snadná, když musí být až deset metrů dlouhé zářiče nejprve na zemi sestaveny a následně jako jeden celek vyzvednuty někdy až do dvanáctimetrové výšky. To vše si žádá velké nasazení lidských zdrojů i techniky a montáž to velmi prodlužuje a prodražuje. Čím je COMPACT skutečně a prokazatelně unikátní a v čem je světovou špičkou, je účinnost sálání. Ta byla exaktně změřena v Institutu technologie v Německém Karlsruhe, kde bylo provedeno několik měření, z nichž většina se pohybovala přes deklarovaných 80,7 % (běžné zářiče se přitom v účinnosti sálání pohybují na úrovni %). Tato unikátní účinnost byla dosažena agregací hned několika technických vylepšení, které jsou na COMPACTU použity. Enclosure 1.2 File No. 10/202/3311/104 Page 1/1 R11 R9 R7 R5 R3 R Row Column Energy (kw/m²) 0,00-0,02 0,02-0,04 0,04-0,06 0,06-0,08 0,08-0,10 0,10-0,12 0,12-0,14 Graf rozložení vysálané energie Příklad obvyklé instalace Odpovědí na všechny tyto problémy a nejen na ně zdá se být nový infrazářič COMPACT. V čem všem, je tedy tak převratný? Jak vyplývá ze samotného názvu, jde o skutečně kompaktní zařízení. Sestavuje se z jednotlivých dvoumetrových ucelených segmentů, které do sebe dokonale zapadají a spojují se velmi jednoduše čtyřmi šrouby. Každý jeden segment je již z výroby zhotovený tak, že se nemusí na stavbě kompletovat. Dále není nutné jednotlivé segmenty sestavovat na zemi, ale infrazářič je možné postupně po jednotlivých segmentech sestavit přímo pod stropem v místě jeho budoucí instalace. Hlavní změna se udála v konstrukci hořáku a umístěním ventilátoru spalin na konec radiačních trubic. Došlo tím k protažení a ztenčení plamene, čímž bylo lépe rozprostřeno teplo po celé délce radiačních trubic. Dalším důležitým faktorem pro vysokou účinnost sálání je použití správného typu reflektoru a jeho tvaru. Schopnost nejlépe odrážet má lesklý hliník, aby bylo teplo ještě lépe odváděno, bylo použito varianty se strukturovaným povrchem, který vysálanou energii mnohem lépe rozptýlí a nevrací ji na horní část radiační trubice. I na tvaru reflektoru bylo provedeno velké množství testů, než se podařilo určit nejlepší tvar. Dalšími věcmi, které ovlivňují unikátní účinnost sálání, jsou speciální žáruvzdorné tenkostěnné trubice, které dokáží rychle předat energii a izolace reflektoru, která brání úniku tepla směrem ke stropu. Ukázka 4 m dlouhého COMPACTu (další délky jsou 6 a 8 m) Červené body znázorňují místo spoje Infrazářič COMPACT je nejen kompaktní ve své konstrukci, ale je také stálý co do svých tvarů. Nepodléhá jako jiné výrobky vlivům tepelné roztažnosti, se kterou je třeba počítat s ohledem na velmi vysoké teploty radiačních trubic až 400 ºC. U běžných zářičů dochází v průběhu natápění k jejich prodloužení až o několik centimetrů. Vývojový tým Lersen tento problém vyřešil velmi elegantním způsobem. Jednotlivé segmenty radiačních trubic jsou opatřeny přírubami, které jsou velmi přesně obrobeny na CNC soustruzích a za pomocí CNC svářecího automatu naprosto přesně v ose navařeny na radiační trubice. Každá z radiačních trubic má na jedné straně přírubu samce a na druhé přírubu samici opatřenou teflonovým těsněním. Celý princip funguje tak, že příruba samec vlivem roztažnosti zajíždí do příruby samice a těsnění zajišťuje těsnost vůči okolí. Aby tento princip dobře fungoval, je 16

17 3/2011 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA důležitou výhodou je také snížení hmotnosti, protože menší množství zářičů s celkovou nižší váhou neklade tak vysoké nároky např. na nosnost střešních konstrukcí. Vladimír Malena Jednatel a Vedoucí vývoje Lersen CZ s.r.o. Teflonové těsnění zajišťující těsnost Volná část radiační trubice umožňující dilataci Radiační trubice B Směr dilatace Radiační trubice A Moderní svářecí automat nezbytně nutný přístup Lersenu, tedy použití velmi přesného obrábění a strojového svařování. Poslední neméně důležitou předností infrazářiče COMPACT je jeho snadné skladování a jednoduchá a bezpečná přeprava. Jednotlivé segmenty zářiče jsou po smontování zabaleny do kartonových krabic, které se dají velmi snadno štosovat a i bezpečně přepravovat a to i prostřednictvím sběrných služeb, které jsou pověstné svým nešetrným nakládáním se svěřenými zásilkami. Přestože, zářiče COMPACT mají díky použité technologii o něco vyšší cenu, nejsou nevýhodné ani nedostupné. Právě naopak. Díky vyšší účinnosti sálání je možné bez obav redukovat počet instalovaných zařízení a tím i snížit náklady jak na samotnou investici a montáž, tak i na následnou údržbu. Současně se i sníží počet nutných prostupů konstrukcí pro sání a odtahy spalin. Neméně Příruba pevně přichycená k segmentu Compact Princip funkce kompenzace dilatace chráněno průmyslovým vzorem Zářiče COMPACT připravené na expedici eco logické nomické Vykurovanie priemyselných hál Český výrobca s pobočkou na Slovensku plynové ohrievače vzduchu kw, účinnosť spaľovania až 93% plynové infražiariče kw, účinnosť sálania 80,7% (bežne cca 65%) teplovodné ohrievače vzduchu kw vzduchotechnické jednotky kw centrálna regulácia klasická a bezdrôtová info@lersen.com TM Slovensko SEVER tel.: Slovensko JUH tel.:

18 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2011 OXIDY DUSÍKA VZNIKAJÚCE PRI SPAĽOVANÍ DENDROMASY Ing. Marcel Koško, Katedra energetickej techniky, SjF TU v Košiciach, Vysokoškolská 4, Košice, marcel.kosko@tuke.sk, tel: 055/ Aj napriek tomu, že sú emisné faktory pri spaľovaní biomasy u rady škodlivín nižšie než pri spaľovaní fosílnych palív, spaľovaním v nevhodných kúreniskách alebo nevhodným spôsobom, môžu byť emisie škodlivín oveľa vyššie ako uvádzajú výrobcovia či odborná literatúra. Spaliny vznikajúce pri spaľovaní dendromasy obsahujú okrem hlavných produktov oxidácie uhlíka a vodíka (CO 2 a H 2 O) aj alifatické a aromatické uhľovodíky, oxid uhoľnatý a oxidy dusíka. Preto je potrebné upustiť od názorov o ekologicky neškodnej výrobe tepla z dendromasy a je nevyhnutné venovať sa vývoju a skvalitňovaniu technologických postupov spaľovania dendromasy v kúreniskách tepelných generátorov. Cieľom tohto príspevku je charakterizovať a bližšie opísať oxidy dusíka (NO x ) vznikajúce pri spaľovaní dendromasy. 1. Úvod Oxidy dusíka NO x sú do ovzdušia emitované prirodzenou cestou (bakteriologickou činnosťou na Zemi, vulkanickou činnosťou, elektrickými výbojmi) a činnosťou človeka spaľovaním palív za účelom výroby tepla a energie, a taktiež aj spaľovacími motormi dopravných prostriedkov. Z plynných emisií, ktoré sú produktom spaľovacích procesov zaujímajú významné postavenie nasledujúce oxidy dusíka: oxid dusný N 2O, oxid dusnatý NO, oxid dusitý N 2O 3, oxid dusičitý NO 2 a oxid dusičný N 2O 5. Zo všetkých oxidov dusíka sú najcharakteristickejšími znečisťujúcimi látkami NO a NO 2, ktoré sú spravidla vyjadrované ako NO x [1], [2]. 2. Oxidy dusíka Spaľovaním organických palív atmosférickým vzduchom v spaľovacích zariadeniach dochádza k tvorbe nasledujúcich oxidov dusíka: oxidu dusného N 2O, oxidu dusnatého NO a oxidu dusičitého NO 2. Z procesov spaľovania fosílnych palív v kúreniskách tepelných generátorov prevažujúcou zložkou oxidov dusíka v spalinách je oxid dusnatý NO (cca 95 % z celkových NO x). V menšom množstve sa tvorí oxid dusičitý NO 2 a oxid dusný N 2O (cca 5 % z celkových NO x). Keďže oxid dusnatý NO v atmosfére reaguje so vzdušným kyslíkom O 2 na oxid dusičitý NO 2, v energetike sa zaužívalo vyjadrovanie koncentrácie oxidov dusíka v spalinách formou oxidu dusičitého NO 2 [1], [3], [4]. Termické oxidy dusíka sú závislé na teplote a dĺžke reakcie, a preto vznikajú oxidáciou dusíka prevažne pri vyššej teplote, napr. vždy pri zohriatí vzduchu, ku ktorému dochádza pri spaľovaní palív, pri teplotách nad 1300 ºC. Všeobecne platí, že čím je teplota spaľovacieho procesu vyššia, tým vyššia je aj tvorba oxidov dusíka [1-6]. Na tvorbu palivových oxidov dusíka majú vplyv dusíkaté zlúčeniny. Výrazný podiel majú tieto oxidy dusíka hlavne pri spaľovaní hnedého uhlia a biomasy, kde sa nedosahuje príliš vysokých teplôt (1200 až 1300 ºC). Nad teplotou 900 ºC je produkcia palivových oxidov dusíka prakticky nezávislá na teplote, avšak výrazne závislá je na koncentrácii kyslíka v zóne plameňa (možná oblasť pre obmedzenie tvorby oxidov dusíka) [1-6]. ATMOSFERICKÝ DUSÍK N 2 Fixácia N 2 uhľovodíkovými radikálmi CH, CH 2, CH 3 PALIVOVÝ DUSÍK Heterocyklické zlúčeniny N 2 Uhľovodíkov é radikály Oxidy dusíka v procesoch spaľovania fosílnych palív vznikajú, ako z molekulárneho dusíka, ktorý je do kúreniska privádzaný spaľovacím vzduchom, tak i z atomárneho dusíka, ktorý je chemicky viazaný v samotnom palive. V závislosti na podmienkach procesu horenia paliva môžu oxidy dusíka vznikať viacerými mechanizmami. Cesty vzniku oxidov dusíka prehľadne zobrazuje schéma na Obr. 1 [2]. Zeldovičova reakcia Kyany (HCN, CN) Oxikyany (OCN, N 2O Oxidy dusíka vznikajú oxidáciou dusíka v závislosti na teplote plameňa, čo má vplyv aj na množstvo vznikajúcich oxidov dusíka. Na celkovej produkcii sa podieľajú rôznou mierou tri mechanizmy vzniku, podľa ktorých sa rozlišujú tzv. termické, palivové a rýchle oxidy dusíka [1 4]. Tieto tri mechanizmy vzniku oxidov dusíka sa rôznou mierou podieľajú na celkovej produkcii NO x v závislosti na teplote plameňa, viď Obr. 2 [5]. 18 NO x oxidačná atmosféra redukčná atmosféra Dusíkaté látky (NH 3, NH 2, NH, N) N 2 H NO x Obr. 1 Schéma vzniku oxidov dusíka (NO x) v procesoch spaľovania palív

19 3/2011 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA Obr. 2 Tvorba jednotlivých typov oxidov dusíka v závislosti na teplote Rýchle oxidy dusíka alebo tiež okamžité, vznikajú vo fronte plameňa pri spaľovaní uhľovodíkov. Vznik súvisí s väzbou molekúl dusíka s radikálmi v reakciách s nízkou energetickou bariérou (sú produktom oxidácie ľahko viazaného dusíka v palive). Proces je charakterizovaný malou závislosťou na teplote, krátkou dobou trvania a veľkou závislosťou na prebytku vzduchu s max. tvorbou v oblasti stechiometrického pomeru. Oxidácia ľahko viazaného dusíka v palive zvyčajne prebieha pri teplotách nad 1600 ºC v medznej vrstve čela plameňa [1-6]. Oxidy dusíka sa tvoria aj pri kontakte HNO 3 s organickými látkami. Sú horšie rozpustné vo vode a 1,5 krát ťažšie ako vzduch [4], [6]. 3. Charakteristika najdôležitejších oxidov dusíka a) Oxid dusný Hlavnými zdrojmi oxidu dusného N 2O, označovaného ako rajský plyn, sú nitrifikácia a denitrifikácia amoniakálnych a dusičnanových hnojív v pôde, nízkoteplotné spaľovanie biomasy a spaľovanie fosílnych palív. Radí sa medzi najaktívnejšie plyny, ktoré zabraňujú odrazu tepelného žiarenia od povrchu Zeme späť do vesmírneho priestoru, čím prispieva k tvorbe skleníkového efektu a zároveň spôsobuje narušovanie ozónovej vrstvy v atmosfére. Za nerovnováhou v koncentráciách ozónu v stratosfére môžu byť reakcie ozónu s ClO x, HO x a NO x. V [1], [3], [4] sa uvádza, že podľa meraní rastú hodnoty koncentrácie N 2O ročne v rozmedzí 0,2 až 0,9 % ( ppm za rok). Priemerná životnosť N 2O v atmosfére je vysoká a to až okolo 150 rokov. Zníženie koncentrácie N 2O je možné buď pôsobením ultrafialového žiarenia alebo atómového kyslíka. Horbaj (1999, 2006) a Jandačka (2008) vo svojich prácach uvádzajú, že existujú dôkazy tvorby termického N 2O v spaľovacích systémoch, ktoré sú analogické mechanizmu tvorby NO. Taktiež bolo zistené, že priemyselné spaliny z plynných palív produkujú zanedbateľné množstvo N 2O. Naopak významným zdrojom N 2O je spaľovanie práškového uhlia, čo znamená, že oxid dusný sa vytvára hlavne z dusíka, ktorý je viazaný v palive [3], [4], [6]. Najvýznamnejšími prirodzenými zdrojmi oxidu dusného sú pôdy a povrchové vrstvy oceánov a morí. Celý cyklus N 2O však zatiaľ nie je dostatočne presne známy a kvantitatívne odhady antropogénnych i prirodzených zdrojov sú neisté [6]. b) Oxid dusnatý Oxid dusnatý je málo aktívny, z chemického hľadiska bezfarebný plyn, bez zápachu a zle sa rozpúšťajúci vo vode. Ako bolo uvedené, pri dostatočnej presnosti sa dá uvažovať s úplnou premenou NO na NO 2. V stratosfére patrí vedľa chlóru a chlórovaných typov freónov k hlavným likvidátorom ozónovej vrstvy. Reakciou s ozónom vzniká NO 2 a bežný dvojatomárny kyslík O 2. Reakcia oxidu dusnatého (NO) s kyslíkom O 2 v pracovnom prostredí na NO 2, bez prítomnosti UV žiarenia a ozónu je veľmi pomalá, čas trvania oxidácie je dlhší než intervaly doby výmeny vzduchu v rámci povinnej infiltrácie vzduchu v pracovnom priestore. Z tohto dôvodu sú emisie NO v interiéroch považované za bezvýznamné. Existujú dva zdroje NO a to molekulárny dusík, ktorý je privádzaný do spaľovacieho procesu vzduchom, resp. dusíkom v palive a organické zlúčeniny dusíka N X (kde X je napr. uhlík, vodík) [1], [3]. c) Oxid dusičitý Oxid dusičitý (NO 2) je v porovnaní s oxidom dusnatým oveľa aktívnejší, toxickejší, červenohnedý plyn, ktorý je charakteristický ostrým zápachom kyslej povahy. Pod svojím bodom varu ( 21 ºC) je to červenohnedá tekutina. Oxid dusičitý vzniká oxi dáciou NO v plameni (Fenimoreov mechanizmus), v spaľova com priestore (Bodensteinov mechanizmus) a vo voľnom ovzduší. Oxid dusičitý je charakteristický typickým čpavkovým zápachom, dráždi dýchacie cesty a vo vyšších koncentráciách pôsobí toxicky. V kombinácii s uhľovodíkmi a slnečným žiarením oxid dusičitý (NO 2) vytvára ozón, organické peroxidy, polyakrylnitráty (PAN) a ďalšie produkty fotochemického smogu. Ozón a PAN dráždi oči a negatívne pôsobí na vegetáciu [1], [4]. 4. Oxidy dusíka v spalinách Koncentrácia oxidov dusíka v spalinách sa mení podľa druhu použitého paliva, podľa typu spaľovacieho agregátu, resp. podľa spôsobu spaľovania. Väčšina autorov tvrdí, že pri dostatočnej presnosti sa dá uvažovať s úplnou premenou NO na NO 2 v závislosti na niektorých atmosférických parametroch. Sumárne tu uvažujeme 5 reakcií [3] 2NO + O 2 = 2NO 2 (1) NO + O 3 = NO 2 + O 2 (2) NO + RO 2 = NO 2 + RO (3) NO 2 + žiarenie = NO + O (4) O + O 2 + M = O 3 + M (5) kde RO 2 je peroxidový radikál a M je molekula plynu. Reakcie (2), (4) a (5) a určujú dynamiku systému NO NO 2 O 3, pričom za podmienok premiešavania počas dostatočne dlhej doby sa stanoví rovnovážny stav [3] [O 3 ]. [NO] K (4) = (6) [NO 2 ] K (2) kde K(4) a K(2) sú konštanty odpovedajúcich reakcií, ktoré sa menia v závislosti od dennej doby a niektorých parametrov atmosféry. V súčasnosti, ako ukázali mnohé práce, vo vzduchu prevláda NO, ktorého koncentrácia 5 až 10 krát prevyšuje koncentráciu NO 2. Tesne po výstupe a premiešaní spalín s okolitou atmosférou, a v dôsledku premeny NO na NO 2 (so zväčšujúcou sa vzdialenosťou koncentrácia NO 2 rastie), sa koncentrácia oxidov dusíka rýchle znižuje. Stupeň dooxidácie φ sa stanoví podľa [3] z rovnice (7) NO 2 φ = 100. (7) NO + NO 2 Stupeň dooxidácie sa s rastom rýchlosti vetra zvyšuje. 19

20 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/ Oxidy dusíka vznikajúce pri spaľovaní dendromasy Za účelom získavania tepla sa spaľovanie dreva, kôry a drevných odpadov radí ku klasickým postupom využitia, či likvidácie fytomasy. Kým využívanie fytomasy bolo v minulosti pre energetické účely prvoradé, postupne jej význam v energetike klesal a drevo sa stalo vhodným doplnkovým palivom [7]. Základnými stavebnými prvkami dendromasy je uhlík, vodík a kyslík (cca % v suchej hmote). Uvedené prvky sú štruktúrované do polymérnych látok, akými sú celulóza, hemicelulóza, lignín a do extraktívnych (akcesorických) zložiek dreva, ktoré sú v jednotlivých drevinách zastúpené v množstve 3 10 % [1], [7], [8]. Slovák (1999) a Dzurenda (2004) vo svojich prácach uvádzajú, že v poradí štvrtým najviac zastúpeným prvkom vo fytomase je dusík, ktorý sa nachádza v akcesorických zložkách dendromasy, v makromolekulách bielkovín (peptidická väzba CO NH ), nukleových kyselín (DNA, RNA), v chlorofyle, alkaloidoch, nukleotidoch a pyridinukleotidoch. Zelená hmota vykazuje vyšší obsah dusíkatých látok než dendromasa. Zastúpenie dusíka v ihličí je do 2 % a v lístí do 3 %. V literatúre sa ďalej uvádza, že dusíkaté látky sa nevyskytujú len v živých bunkách, ale nachádzajú sa aj v odumretom dreve [9, 10]. Priemerná hodnota obsahu dusíka v dreve ihličnatých drevín je N = 0,03 % a v dreve tvrdých listnatých drevín je N = 0,15 %. Priemerné zastúpenie dusíka v kôre uvedených ihličnatých drevín je N = 0,40 % a v hmote kôry listnatých drevín N = 0,72 %. Pomer medzi obsahom dusíka v hmote dreva a kôry je u ihličnatých drevín 1 : 13 a u tvrdých listnatých drevín 1 : 5 [9]. Na základe prác (Dzurenda, 2003), (Dzurenda, 2004) a literatúr (Dzurenda, 2005) a (Jandačka, 2008) analyzujúcich spaľovanie dreva a kôry v roštových kúreniskách tepelných generátorov z aspektu podmienok pre vznik a tvorbu oxidov dusíka možno konštatovať, že pri spaľovaní vlhkého a mokrého dreva s vlhkosťou W r 23 % v roštovom kúrenisku tepelného generátora pri prebytku spaľovacieho vzduchu v intervale λ 2,0 sa nevytvárajú podmienky pre tvorbu oxidov dusíka cestou vysokoteplotnej oxidácie dusíka (teplota plameňa t p 1300 ºC), ako aj pre tvorbu okamžitých oxidov dusíka (teplota plameňa t p 1600 ºC), viď Tab. 1 [1]. Dzurenda (2004) vo svojej práci ďalej konštatuje, že spaľovanie dreva, resp. kôry s vlhkosťou nad 30 % (W a 30 %) v kúreniskách tepelných generátorov prebieha pri teplotách ºC. V procese spaľovania vlhkého dreva a kôry v kúreniskách tepelných generátorov sa oxidy dusíka tvoria len cestou nízkoteplotnej oxidácie časti viazaného dusíka v palive. Ich produkcia je závislá od množstva dusíka nachádzajúceho sa v palive a podiele transformujúceho sa palivového dusíka v palive na emisie. Skutočnosť, že obsah dusíka v dreve a kôre jednotlivých drevín nie je rovnaký i koncentrácie oxidov dusíka v spalinách a produkcia oxidov dusíka do atmosféry zo spaľovania dreva a kôry jednotlivých drevín sú rozdielne [1], [9], [10]. Spaľovanie suchého dreva s vlhkosťou W r 9 % a s prebytkom spaľovacieho vzduchu λ 2,0, resp. s vlhkosťou W r 23 % a s prebytkom spaľovacieho vzduchu λ 1,5, vytvára pod- Tab. 1 Adiabatická teplota plameňa v závislosti na vlhkosti paliva a prebytku vzduchu privádzanom do kúreniska VLHKOSŤ DREVNEJ HMOTY PREBYTOK SPAĽOVACIEHO VZDUCHU λ (1) ABSOLÚTNA RELATÍVNA λ = 1,0 λ = 1,5 λ = 2,0 λ = 2,5 λ = 3,0 λ = 3,5 ADIABATICKÁ TEPLOTA PLAMEŇA (ºC) W a = 3,0 % W r = 2,9 % 2 377, , , ,8 890,9 772,8 W a = 10,0 % W r = 9,0 % 2 216, , , ,9 867,2 754,4 W a = 30,0 % W r = 23,0 % 2 058, , ,9 975,7 832,4 726,6 W a = 60,0 % W r = 37,5 % 1 850, , ,8 909,6 780,3 684,2 W a = 100 % W r = 50,0 % 1 606, ,2 985,4 828,8 716,7 632,4 Tab. 2 Koncentrácia oxidov dusíka v suchých spalinách vyjadrená formou NO 2 a produkcia NO 2 z 1 MW tepelného generátora v závislosti na spaľovanom dreve a kôre drevín DREVINA PALIVO SPOTREBA PALIVA ZA ROK PRIEMERNÉ HODNOTY MNOŽSTVA DUSÍKA V PALIVE KONCENTRÁCIA OXIDOV DUSÍKA NO 2 V SUCHÝCH SPALINÁCH, PRI OBSAHU KYSLÍKA O 2 = 11 % PRODUKCIA NO 2 (ton) (%) (ton) (mg m 3 ) (ton rok 1 ) Jedľa biela 0,03 0,784 60,8 1,5 Smrek obyčajný 0,04 1,045 81,1 2,0 Borovica lesná 0,03 0,784 60,8 1,5 Drevo 2613 Buk lesný 0,15 3, ,2 7,5 Dub zimný 0,13 3, ,6 6,7 Agát biely 0,18 4, ,0 9,3 Jedľa biela 0,42 10, ,5 20,8 Smrek obyčajný 0,33 8, ,7 16,4 Borovica lesná 0,44 11, ,3 21,8 Kôra 2521 Buk lesný 0,53 13, ,1 26,3 Dub zimný 0,57 14, ,7 28,3 Agát biely 1,06 26, ,2 52,7 20

21 3/2011 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA mienky aj pre vznik oxidov dusíka vysokoteplotnou oxidáciou vzdušného dusíka [1], [6]. Mechanizmus tvorby NO z dusíka nachádzajúcom sa v palive je nasledovný [9]. V prvej fáze spaľovania drevnej hmoty pri teplotách 300 až 500 ºC nastáva uvoľňovanie prchavého podielu, pričom % dusíka z paliva prechádza do makro zlúčenín dechtu a zlúčenín typu: HCN, NH 3 a N 2. V oxidačnej zóne plameňa reagujú organické zlúčeniny obsahujúce dusík s kyslíkom za vzniku oxidu dusnatého NO. Koncentrácie oxidov dusíka v spalinách a ročné produkcie oxidov dusíka vyjadrené formou NO 2 z 1 MW tepelného generátora prevádzkovanom pri tepelnej účinnosti η = 80 %, v závislosti na spaľovanom palive (dreve, resp. kôre ihličnatých a listnatých drevín), s priemernou vlhkosťou W a = 40 % sú uvedené v Tab. 2 [9]. Dzurenda (2004) vo svojej práci ďalej konštatuje, že správnosť hodnôt koncentrácie oxidu dusičitého v suchých spalinách uvedených v Tab. 2, vznikajúcich formou nízkoteplotnej oxidácie palivového dusíka v procese horenia vlhkého dreva, potvrdzujú aj výsledky emisno-technologických meraní na tepelných generátoroch NKM V a VSD 1000 pri spaľovaní smrekového a bukového dreva, viď Tab. 3 [9]. Z vykonanej analýzy, ako aj výsledkov emisno-technologických meraní koncentrácie NO 2 v suchých spalinách plynie, že hodnoty koncentrácie NO 2 v suchých spalinách zo spaľovania dreva ihličnatých a listnatých drevín sú na území Slovenska pod hodnotou platného emisného limitu. Vyšší obsah dusíka v kôre ihličnatých a listnatých drevín sa prejavuje v zvýšení koncentrácie NO 2 v suchých spalinách vzniknutých v procese horenia kôry. Na základe skutočnosti, že v prevádzkovej praxi je bežným javom spoločné spaľovanie zmesi dreva a kôry, hodnoty koncentrácie NO 2 v suchých spalinách v takomto prípade vplyvom spaľovanej kôry sú vyššie, ako sú uvádzané hodnoty oxidov dusíka v Tab. 2 [9]. 6. Záver V porovnaní s fosílnymi palivami spaľovanie dendromasy prispieva určite k nižšej produkcii emisií. Najvýznamnejšie sa to prejavuje u emisií síry, menej priaznivo u plynných organických látok vyjadrených ako celkový uhlík (TOC). Nedokonalé spaľovanie dendromasy, prípadne jej spaľovanie v nevhodných kúreniskách alebo nevhodným spôsobom, môže viesť k podstatnému nárastu produkcie emisií. Riadením spaľovacieho procesu je možné eliminovať vznik niektorých škodlivých látok (CO, NO x). Vznik skupiny škodlivých látok (oxidy síry, tuhé častice, chlór, fluór, ťažké kovy) nie je možné eliminovať, alebo obmedziť, riadením spaľovacieho procesu, pretože ich produkcia a množstvo vyplýva z kvality a zloženia paliva. Pri charakterizovaní a hodnotení palív používaných v priemysle sa dnes okrem energetického a ekonomického hľadiska čoraz viac presadzuje i hodnotenie palív z environmentálnych aspektov. Slovák (1999) vo svojej práci uvádza, že spaliny okrem hlavných produktov oxidácie uhlíka a vodíka CO 2 a H 2O obsahujú aj alifatické a aromatické uhľovodíky, oxid uhoľnatý a oxidy dusíka. Tieto poznatky evokujú potrebu upustiť od názorov o tzv. ekologicky neškodnej výrobe tepla z dreva a drevných odpadov a nútia nás venovať sa vývoju a skvalitňovaniu technologických postupov spaľovania fytomasy v kúreniskách tepelných generátorov. Článok bol vypracovaný ako čiastkové riešenie projektu KEGA TUKE-4/2010. Použitá literatúra [1] DZURENDA, L. Spaľovanie dreva a kôry: Príručka. Zvolen: Vydavateľstvo TU vo Zvolene, s. ISBN [2] PECH, J. W. Denitrifikace emisí. In Ochrana ovzduší. ISSN , 1995, roč. 7, č. 4, s [3] HORBAJ, P. KIZEK, J. Prínos k zníženiu NOx optimalizáciou konštrukcie impulzných horákov. Košice: TU v Košiciach, s. ISBN [4] HORBAJ, P. Ekologické aspekty spaľovania. Košice: TU v Košiciach, s. ISBN [5] OCHODEK, T. KOLONIČNÝ, J. BRANC, M. Ekologické aspekty záměny fosilních paliv za biomasu. Ostrava: VŠB- TU, s. ISBN [6] JANDAČKA, J. MALCHO, M. MIKULÍK, M. Ekologické aspekty zámeny fosílnych palív za biomasu. Žilina : Jozef Bulejčík, s. ISBN [7] SLOVÁK, J. et al. Podiel dusíka v palivovom dreve. In Acta Mechanica Slovaca. ISSN , 1999, roč. 3, č. 3, s [8] SOLÁR, R. Chémia dreva. Zvolen : Vydavateľstvo TU vo Zvolene, s. ISBN [9] DZURENDA, L. Produkcia oxidov dusíka z procesu spaľovania vlhkého dreva a kôry niektorých ihličnatých a listnatých drevín. In Acta Mechanica Slovaca. ISSN , 2004, roč. 8, č. 3-A, s [10] DZURENDA, L. Tvorba nízkoteplotných oxidov dusíka v procese spaľovania vlhkého dreva v kúreniskách tepelných generátorov. In Acta Mechanica Slovaca. ISSN , 2003, roč. 7, č. 3, s Tab. 3 Výsledky merania koncentrácie NOx v spalinách z tepelných generátorov TYP KOTLA DREVINA DREVO W r TEPLOTA PLAMEŇA OBSAH KYSLÍKA V SPALINÁCH KONCENTRÁCIA OXIDOV DUSÍKA NO X V SUCHÝCH SPALINÁCH VYJADRENÝCH FORMOU NO 2 PO PREPOČTE NA REFERENČNÝ OBSAH KYSLÍKA O 2 = 11 % (P = Pa, T = 0 ºC) (-) (%) (ºC) (%) (mg m 3 ) NKM 1160-V smrek ,2 11, VSD 1000 buk ,8 12,

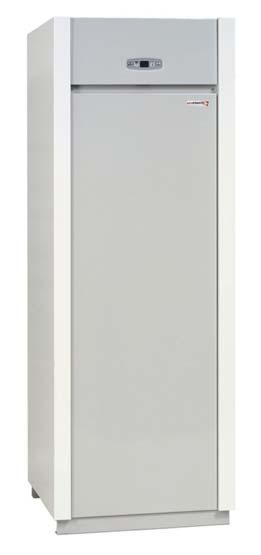

22 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2011 STACIONÁRNY CELONEREZOVÝ KONDENZAČNÝ KOTOL GEMINOX SÉRADENS Spoločnosť Geminox, jedna z prvých, ktoré vyvinuli technológie zamerané na šetrenie energie a ohľaduplné voči životnému prostrediu, ako je technológia využívajúca kondenzáciu, celkom prirodzene venuje pozornosť technológiám, ktoré využívajú obnoviteľné zdroje energie. V súčasnosti sa značka Geminox ešte aktívnejšie snaží rozvíjať kompletnú ponuku riešení spájajúcich vysoké výkony. Úsporu energie a ekologické povedomie. Cieľom spoločnosti Geminox je poskytnúť Vám každodenné pohodlie pre ďalšie generácie Spoločnosť Geminox neustále hľadá nové technické riešenia, ktoré prinášajú na trh nové aplikácie a typy kondenzačných kotlov. Medzi ne radíme aj novinku, t.j. kondenzačný stacionárny kotol Séradens, ktorý je vlastne vývojovo vyšší rad kotla typu ZEM. Stacionárne plynové kotly Séradens dosahujú pozoruhodné tepelné výkony vďaka kombinácii kondenzačnej technológie a lineárnej modulácie tepelného výkonu. Teleso výmenníka kužeľovitého tvaru z nehrdzavejúcej ocele skonštruované tak, aby poskytovalo jeden z najlepších výkonov na trhu. Výnimočná schopnosť modulácie výkonu v rozsahu od 2,3 do 17,3 kw, resp. 5 do 25,2 kw v závislosti od jednotlivých modelov, čím sa pri spotrebe len nevyhnutného množstva energie dosiahne ideálna teplota v každom ročnom období. Vysoká účinnosť (vzťahovaná k PCI): 109,3 % podľa európskej smernice č. 92/42, čo umožňuje získať až 30 % úspory energie v porovnaní so starými klasickým kotlom. Séradens spĺňa podmienky najnovších prepisov na ochranu životného prostredia (kondenzačná kategória podľa RT2005, zvlášť nízke emisie CO a NO x). Kotol Séradens má kompaktné rozmery a na podlahe nezaberá veľa plochy. Rozmerovo zapadne do skladby bytového zariadenia ako každá iná biela technika. Údržba kotlov Séradens je veľmi jednoduchá a bezproblémovo realizovateľná po odklopení predného krytu. Odklopením predného krytu získate prístup k všetkým komponentom kotla. Horák je vyrobený z nehrdzavejúcej ocele, jednoducho demontovateľný a jeho čistenie je jednoduché. Horák spolu s horákovou automatikou, t.j. plynovou armatúrou a ventilátorom tvorí technicky komplet pre dokonalé spaľovanie zemného plynu v celom modulačnom rozsahu výkonu kotla. Celý proces je softwarovo riadený a kontrolovaný riadiacou doskou novej generácie LMS 34 (Siemens).Nový typ riadiacej dosky umožňuje bezproblémovo v súčinnosti s doplnkovými prvkami regulácie (CLIP IN, RVS) riešiť aj tie najkomplikovanejšie hydraulické zapojenia, vrátane solárnych systémov a prídavných tepelných zdrojov využívajúcich obnoviteľné zdroje energie. Riadiaca doska komunikuje s priestorným regulátorom typu QAA75, umožňujúci pomocou veľkého podsvieteného displeja nastaviť všetky potrebné parametre ako v zákazníckej, tak v servisnej zóne. Pre prípad požiadavky bezdátového pripojenia, pri zachovaní všetkých komunikačných schopnostiach je možné použiť aj typ bezdátový priestorový regulátor typu QAA 78 v súčinnosti s modulom rádiovej komunikácie AVS 13. Alternatíva toho 22 riešenia je výhodou pre dodatočné rekonštrukcie bez nutnosti dodatočnej inštalácie káblov. Nová riadiaca doska predstavuje inteligentný systém regulácie, ktorý myslí na všetko a pomocou termostatu a ekvitermickej regulácie optimalizuje výkon kotla. Termostat (integrovaný v reg. QAA75 resp. AQQ78) meria teplotu v miestnosti a prispôsobuje výkon kotla podľa požiadaviek a potrieb užívateľa. Ekvitermická regulácia optimalizuje výkon kotla a zásadne obmedzuje spotrebu energie v závislosti na ročnom období, resp. podľa vonkajšej teploty. Firma PROCOM ako výhradný dovozca kotlov Geminox na Slovensku ponúka tento typ v dvoch výkonových radoch, a to: Séradens 2-17 C (2-17kW) Séradens 5-25 C (5-25kW) Tieto typy kotlov sú štandardne vybavené18l expanznou nádržou a trojcestným prepínacím ventilom na prípravu TV (KITB Seradens), ktorý umožňuje dopojiť nepriamoohrevný zásobník TV, podľa požiadaviek a potrieb zákazníka.

23 3/2011 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA Súčasťou ponuky je aj verzia s prietokovým ohrevom vody pod označením Séradens 5-25 SEP GN. Spojením typu kotla Séradens 5-25 SEP GN s modulom AQUA dostávame skompletovanú stacionárnu zostavu kotla so 100l nerezovým vrstveným zásobníkom teplej vody ako jeden celok. Dostatok priestoru pod krytom kotla a sofistikovaná riediaca doska umožňujú (tak ako sme zvyknutý u prevedenia THRi) dodatočne inštalovať ďalšie čerpadlo a trojcestný zmiešavací ventil do útrob kotla. Dovýbava sa jednoducho doinštaluje dodatočnou montážou výbavy KIT DC, vrátane regulácie. Takto dostávame kotol pre napájanie dvoch nezávislých okruhov (napr. podlahovka, radiátory) a prípravu teplej vody, všetko schované pod kapotážou kotla. Rad Séradens pozostáva z viacerých modelov, ktoré možno použiť vo všetkých druhoch bytov a domov. Záleží len na zákazníkovi, či si vyberie kotol len na vykurovanie, alebo aj na vykurovanie a prípravu teplej vody. V každom prípade zákazník získava vysokú kvalitu. Výhradný dovozca v SR: PROCOM spol. s r.o., Smrečianska 18, Bratislava tel.: 02/ , 051/ , mobil: Spracoval: Ing. František Gondža Rad modelov Séradens Nový bezdrôtový regulátor REG 78 (voliteľné príslušenstvo) Model len na vykurovanie: Séradens 2-17 C a Séradens 5-25 C Model na vykurovanie + TÚV so zásobníkom z nehrdzavejúcej ocele: Séradens 5 25 SEP + zásobník Aqua s Výkonnejšie patentované kužeľovité teleso výmenníka 1 Odvod spalín (hore) 2 Diaľkový vysielač/ prijímač (voliteľné príslušenstvo) 3 Expanzná nádrž 18 l (vzadu) 4 Ventilátor 230 V 5 Ovládací panel 6 Teleso kondenz. výmenníka s vysokým výkonom 7 Spínač 8 Doskový výmenník (verzia 5 25 SEP GN) 9 Čerpadlo 10 Odvod kondenzátu 23

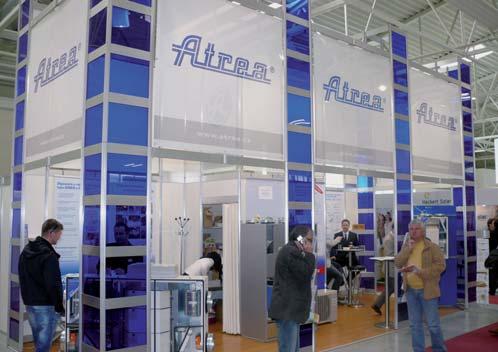

24 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2011 CONECO/RACIOENERGIA 2011 Dňa sa už po 32-krát otvorili brány medzinárodného veľtrhu CONECO/RACIOENERGIA Tohoročný veľtrh sa niesol v duchu motta Poznanie a kvalita, ktoré myšlienkou nadväzovalo na minuloročný veľtrh a vystihuje jeho zámer spolu so zvýraznenými témami úspory energie, ochrany životného prostredia, trvalej udržateľnosti, novinkami a trendami vývoja v stavebnej mechanizácii. Napriek tomu, že s výstavou CONECO prebiehali súbežne tiež výstavy STAVEBNÁ MECHANIZÁCIA, CLIMATHERM, CONECOINVEST a SLOVREALINVEST, bolo na výstave všetkým jasné, že tieto výstavy sú na úpadku a CONECO už zďaleka nie je tou NAJ... výstavou, ktorou sa v minulých rokoch pýšila ako nosná výstava noviniek pre celé Slovensko. To, že stavebníctvo prechádza v súčasnosti hlbokou krízou, bolo jasne viditeľné na všetkých plochách výstaviska INCHEBA v Bratislave. Na celkovej výstavnej ploche m 2 sa predstavilo 561 vystavovateľov, čo oproti minulým ročníkom takisto znamenalo ich výrazný pokles. Chýbali tu mnohé významné spoločnosti, ktoré v minulých rokoch priťahovali svojimi novinkami odborníkov. Nečudo preto, že na veľtrhu sa počas piatich dní vystriedalo iba približne návštevníkov. Medziročný pokles návštevnosti tak predstavoval vyše návštevníkov. Aj napriek tomu, že sa veľkí výrobcovia a predajcovia stavebných či vodo kúrenárskych firiem výstavy nezúčastnili, už tradične tento veľtrh priniesol prehľad toho najnovšieho nielen zo stavebníctva. V tomto roku prinášajú výrobcovia na trh množstvo eko-noviniek, ktorými sa mohol inšpirovať aj bežný návštevník plánujúci stavbu alebo rekonštrukciu svojho domu či bytu. Počas piatich dní tento veľtrh ponúkol prehliadku inovatívnych riešení v oblasti stavebných výrobkov, materiálov a technológií, ako aj noviniek na ochranu životného prostredia pre efektívne využívanie energií v stavebníctve. Sme radi, že niektorí kvalitní vystavovatelia boli ocenení rôznymi oceneniami. Niektoré zo spoločnosti sme na veľtrhu navštívili aj osobne a opýtali sme sa ich na otázku: S čím sa prezentovala Vaša spoločnosť na veľtrhu CONECO? Odpovede Vám prinášame v tejto krátkej reportáži. V oboru větrání (velko)kuchyní byly prezentovány celoplošné větrací a osvětlovací stropy SKV a TPV, dále pak rekuperační digestoře DINER-T. Za posledních pět let bylo realizováno několik desítek zajímavých systémů větrání, například v hotelu Chopok v Jánské dolině, kde byly použity jak větrací stropy, tak rekuperační jednotky Duplex. Z oblasti realizací bytového větrání byly vystavovány rovnotlaké větrací jednotky řady DUPLEX EC,ECV a taká tepluvzdušné vytápěcí a větrací jednotky řady DUPLEX R_3. Představeny byly také akumulační zásobníky IZT-U vlastní výroby a konstrukce, vhodné pro srovnání výkonů zdrojů a odběrů energie v nízkoenergetických a energeticky pasivních objektech. Nově byly představeny na Slovenském trhu tepelná čerpadla ATREA systému vzduch / voda a zem voda, která byla vyvýjena a jsou speciálně určena pro realizace energeticky pasivních domů. Hlavním exponátem této části portfolia byla kompaktní jednotka DUPLEX ALFA 3V, která slučuje výše uvedená zařízení do jedné sestavy a zajišťuje v kompaktním agregátu cirkualční teplovzdušné vytápění a chlazení objektu, přípravu TV, přípravu UT, směšování topné vody dle ekvithermu a také rovnotlaké větrání s rekuperací tepla. Spoločnosť ATTACK, s.r.o. prezentovala na výstave CONECO- RACIOENERGIA 2011svoje výrobky v zaujímavej expozícii, kde Společnost ATREA se zúčastnila mezinárodního veletrhu CONECO/RACIOENERGIA 2011 v Bratislavě. Na stánku byly prezentovány rekuperační jednotky DUPLEX vlastní výroby, které zajišťují řízené větrání s rekuperací tepla. Tyto jednotky je možné použít v rodinných a bytových domech, hotelech, restauracích, nákupních centrech a v mnoha dalších objektech a budovách. 24

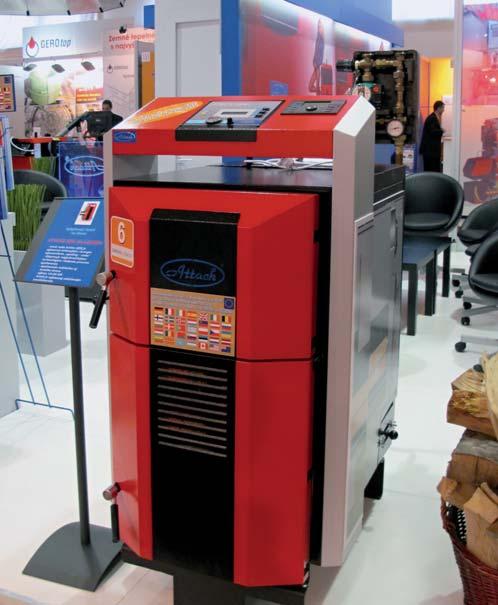

25 3/2011 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA predstavila nové série výrobkov v novom dizajne, ktoré sú vzhľadom na súčasnú energetickú situáciu s prihliadnutím na životné prostredie každým rokom technicky vyspelejšie. Ako jednou z noviniek bol predstavený sofistikovaný produkt vysokej kvality splyňovací kotol ATTACK DPX PROFI, ktorý získal na veľtrhu 2 prestížne ocenenia a to Zlatú plaketu RACIOENERGIA 2011 a osvedčenie CONECO ENERGO ENVIRO NAJ. Nový rad kotlov ATTACK DPX v novom dizajne je vybavený účinnejším rúrovým výmenníkom spaliny voda. Z technického hľadiska sa jedná o kotol s vysokou účinnosťou, nízkou teplotou spalín a efektívnejším spaľovacím procesom. Dosahovaná účinnosť kotla ATTACK DPX je okolo 88,7 %. Inštaláciou účinnejšieho kotla radu ATTACK DPX dôjde k značnému zníženiu prevádzkových nákladov, premietnutých v úspore paliva oproti kotlom s nižšou účinnosťou spaľujúcich rovnaké palivo. Podľa platnej európskej normy EN303-5, ktorá klasifikuje kotly na tuhé palivá podľa účinnosti a tvorby emisií do jednotlivých tried, kotol ATTACK DPX 25 PROFI dosahuje v najlepšej triede podľa tejto normy viac ako 10 násobne nižšiu koncentráciu škodlivých emisií CO spalinách ako je jej povolený limit! priemyselných podnikov. Spoločnosť sa predstavila aj ako prevádzkovateľ systémov centrálneho vykurovania v niekoľkých slovenských mestách a aj ako spracovateľ biomasy na energetické účely. Tradične sa s veľkým záujmom stretla problematika bioplynových staníc ako novej formy podnikania poľnohospodárskych podnikov. Mezi tradičními vystavovateli mezinárodního odborného veletrhu CONECO-RACIOENERGIA-CLIMATHERM 2011 nechyběla ani společnost KP MARK s.r.o. se sídlem v Jindřichově Hradci a s dalšími provozy v České republice. Představila zde nejnovější trendy ohřevu a akumulace teplé užitkové vody za použití vysoce kvalitních nerezových materiálů. Jako jeden z mála výrobců celonerezových zásobníků se tímto otevírá i slovenskému trhu, kde si svoje místo bezpochyby nachází při rekonstrukcích stávajících systémů a stejně tak i v nových výstavbách. Jako novinku pro slovenský trh firma KP MARK prezentovala i novou výrobní řadu ocelových zásobníků (OZ) v objemech od 100 do litrů určenou pro akumulaci topných a chladících vod standardního (S) provedení (OZ-AKU- S) i s možností variabilních (V) Spoločnosť ELKA je výrobca a predajca elektrických olejových panelových radiátorov a elektrických rebríkových radiátorov. V ponuke máme radiátory rôznych výkonov a rozmerov, s manuálnou alebo digitálnou reguláciou. Na výstave CONECO sme prezentovali elektrické jedno a dvojpanelové radiátory a rebríkové radiátory. Panelové radiátory sú plnené minerálnym olejom, teplo sálajú a sú dodávané s konzolami na upevnenie na stenu. Predstavujeme novinku digi radiátor s možnosťou centrálneho programovania a časovania kúrenia. Ide o vyššiu radu digi radiátora 21K digi, ktorý máme tiež v ponuke. Nový typ digi central umožňuje radiátory rozdeliť do 6 vykurovacích zón, ktoré fungujú individuálne. Na radiátoroch sa dajú nastaviť 3 režimy kúrenia a časovanie medzi nimi, takže ponúkajú spotrebiteľovi nielen ekologické vykurovanie, ale aj komfort pri nastavení kúrenia a obsluhe. Spoločnosť Intech Slovakia, s.r.o. prezentovala širokú škálu svojich služieb a produktov. V oblasti kogenerácie predstavila priamo na výstavisku kogeneračnú jednotku TEDOM Micro T30. Veľký záujem prejavili návštevníci o využívanie biomasy. Kotly na využívanie drevnej biomasy VESKO-B a kotly na využívanie slamy VESKO-S, sú už na Slovensku dostatočne známe. Využívajú sa v energetických prevádzkach niekoľkých miest aj zákaznických úprav dle požadavku (OZ-AKU-V). Samozřejmostí je i možnost akumulace a různých systémů ohřevu teplé užitkové vody v ocelových zásobnících s vnitřní úpravou s hygienickým atestem pro pitnou vodu (OZ-AKU-TUV). Společnost Licon Heat s.r.o. na letošním mezinárodním veletrhu Coneco 2011 v Bratislavě představila několik novinek. Nejvýznamější z nich je bezesporu nadpodlažní konvektor s 25

26 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2011 provrchových nebo odpaních vod do kanalizačních systémů vně nebo uvnitř budov. Vpustě jsou vyrobeny z mrazuvzdorného materiálu s odolností do 90 C a testovány na zatížení od 300 kg do kg dle normy EN Používaná potravinářská nerez ocel odpovídá standardu DIN Neméně důležitým výrobním sortimentem jsou plastové příchytky pro upevnění a vedení trubek s průměry od 8,5 mm do 110 mm. Zvláštní kategorii tvoří natloukací a podlahové příchytky k ukotvení rozvodů vody, topení, solárních systémů do zdiva, betonu a obkladů. Společnost dodává všechny své výrobky do velkoobchodních sítí v rámci EU a na východní trhy. ventilátorem OLOC. Jedná se o novou řadu otopných lavic, u které se dosahuje několikanásobného navýšení tepelných výkonů. Tento výrobek je ideální do topných systémů pracujících s nižšími teplotními spády a zahrnuje veškeré výhody systému optimalizované konvekce Licon Optimized Convection což je především vysoký výkon, nízká hlučnst a minimální spotřeba. Další představovanou novinkou je inovovaná řada otopných lavic OL, která již ve standardním provedení obsahuje exkluzivní stříbrnou hliníkovou mřížku a je zde možná široká volba barevného provedení. Třetí v řadě otopných lavic je nejlevnější nadpodlažní konvektor na trhu OLE. Má zjednodušenou konstrukci, a to při zachování tepelných výkonů, s nesnímatelnou krycí mřížku a zvýšenou odolností při instalacích do veřejných prostor. V neposlední řadě jsme rovněž představili úplnou novinku a tou jsou fasádní konvektory FK, které jsou ideálním řešením pro projektování komplexů budov s velkými prosklenými stěnami, kde prostup chladu v zimním období může výrazně ovlivňovat mikroklima interiéru. Společnost Miroslav Chuděj s.r.o. je rodinnou firmou s dvacetiletou tradicí v oboru vstřikování plastů s řízením jakosti dle normy ČSN EN ISO 900:2009. Výrobní program je zaměřen na produkci kanalizačních a podlahových vpustí, které slouží k odvodu Společnost NWT se na veletrhu prezentovala s nabídkou montáže fotovoltaických systémů na klíč. Jsme schopni realizovat projekt kdekoli na území Slovenska, včetně kompletní administrativy. I přes snížení výkupní ceny od léta 2011 bude díky stále klesajícím cenám panelů fotovoltaika velmi zajímavou investicí, zejména v na rodinných domech nebo firmách, kde se část elektřiny přímo spotřebuje. Na trhu tedy plánujeme zůstat i nadále a těšíme se na spolupráci s dalšími obchodními partnery. Firma Procom s.r.o. sa na výstave prezentovala už tradične formou stánku v šate francúzskej kaviarničky, kde pri dobrej káve si návštevníci mohli prezrieť celú radu kondenzačných kotlov GEMINOX. Firma predstavila aj radu stacionárnych kotlov Condesinox s výkonom 60, 80 a 100 kw od firmy YGNIS. Najväčšiu pozornosť však pútala novinka a to kondenzačný stacionárny kotol GEMINOX SERADENS, ktorý má v štandardnej 26

27 3/2011 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA výbave novú riadiacu dosku LMS (Siemens). Táto vysoko sofistikovaná riadiaca doska umožňuje zapájať kotol do neobmedzených hydraulických zapojení a zároveň v kombinácii s modulom rádiovej komunikácie je možné pripojiť bezdátový priestorový regulátor QAA 78. Kotol je tiež možné dovybaviť modulom KIT DC a získať tak prevedenie pre napájanie dvoch nezávislých vykurovacích okruhov (podlahovka, radiátory) a nepriamoohrevného zásobníka TV. Touto cestou ďakujeme všetkým návštevníkom za preukázanú priazeň a návštevu. Firma Schlüter-Systems KG, Nemecko, mala v Hale A1 stánok o rozlohe 30 m 2. Záujmu sa tešili predovšetkým inovatívne výrobky Schlüter -KERDI-LINE a Schlüter -KERDI-SHOWER pre bezbarierové sprchové boxy, predovšetkým Schlüter -KERDI LINE- V, líniové odvodnenie s vertikálnym odtokom a s konštrukčnou výškou iba 24 mm. Návštevníkov zaujali tiež i nové TOSCANA povrchy u profilov Schlüter -QUADEC a -RONDEC.Tieto nové, prírodou inšpirované osobité povrchy vo farbe toskánska bronzová, béžová a sivá harmonicky ladia s obkladmi z keramiky a prírodného kameňa. Rovnako veľký záujem prejavovali návštevníci o nízkokonštrukčné riešenie pre podlahové vykurovanie, keramickú klimapodlahu Schlüter -BEKOTEC-THERM. Toto riešenie bolo prezentované spoločnosťou Schlüter-Systems ako aktívneho partnera iniciatívy Úspora energie s keramikou. Samozrejmosťou bolo predstavenie celého širokého spektra svojich ostatných produktov. 3/2011 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA VELETRH SHK 2011 MIMOŘÁDNĚ ÚSPĚŠNÝ PRO ELEKTRODESIGN VENTILÁTORY SPOL. S R.O. Nedávno ukončený veletrh SHK Brno přinesl mnoho zajímavých novinek ze segmentu větrání a vytápění. Je nám ctí Vás touto cestou informovat, že společnosti ELEKTRODESIGN ventilátory byla udělena Zlatá medaile SHK za kompaktní větrací jednotku pro řízené větrání bytů a domů v pasivním nebo nízkoenergetickém standardu, EHR 325 Ekonovent. Jedná se o mimořádně kvalitně zpracovanou jednotku pro řízené větrání objektů s rekuperací tepla z odpadního vzduchu. Jednotka vyniká elegantním designem, jednoduchou instalací a množstvím užitečných funkcí. Jednotka obsahuje rekuperační výměník dosahující účinnosti až 92 % s plně automatickým obtokem. O kvalitu vzduchu se starají dva filtry s účinností 86 % (třída G4) jako předfiltr a koncový filtr s účinností 97 % (třída F5), na sání čerstvého vzduchu. Dopravu vzduchu zajišťují dva plně řízené stejnosměrné EC motory s nízkou spotřebou elektrické energie, které jsou regulovány tak, aby neustále zabezpečovali konstantní objemový průtok vzduchovody. Jednou z největších předností je bezdrátové plně programovatelné ovládání jednotky s možností o doplnění tlačítka BOOST, kterým lze zapnout po nezbytně nutnou dobu režim tzv. nárazového větrání. Dále byl na veletrhu představen nový digitální regulační systém pro ovládání vzduchotechnických jednotek DigiREG. Jedná se o systém měření a regulace VZT jednotek, který je schopen ovládat všechny dostupné funkčnosti moderních VZT zařízení jako jsou chlazení, topení, cirkulace, směšování, volné chlazení, nezávislé řízení elektromotorů (DC i AC). Systém se ovládá pomocí dotykového LCD displeje. Uživatel má možnost nastavení základních parametrů jako výkonu ventilace, teploty v interiéru, funkce VZT jednotky a týdenní časové programy ze čtyř hranic výkonu jednotky a teplot pro jednotlivé dny v týdnu. Na displeji je zobrazován typ zařízení, v jakém se nachází stavu cirkulace, ventilace, topení apod. A samozřejmě i servisní údaje jako výměna filtrů, chyby zařízení atd. Další nastavení systému pak probíhá buď přímo na displeji jednotky v servisním módu, nebo přes servisní program umístěný v servisním PC. Systém je dodáván v rozvaděči, kde kromě samotného regulačního systému je integrována i ochrana elektromotorů a případně i jištění elektrického ohřívače, je-li osazen. Veškeré nastavené údaje lze zálohovat a následně nahrávat zpět do systému. Digitální systém je dodáván s bohatým příslušenstvím v podobě čidel teplotních, čidel tlakové diference, protimrazovým termostatem, frekvenčních měničů apod. Zdroj:

28 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2011 ANALÝZA SYSTÉMU TEPLEJ VODY V ADMINISTRATÍVNEJ BUDOVE Ing. Peter Kapalo, PhD, TU Košice, Stavebná fakulta, Ústav budov a prostredia, Katedra teórie a techniky prostredia budov, Vysokoškolská 4, Košice Teplá voda predstavuje v budovách neodmysliteľnú súčasť života. Výrazným spôsobom ovplyvňuje hygienu a je znakom životného štandardu človeka. Voda, ktorá sa používa na prípravu teplej vody, aj keď nie je deklarovaná ako pitná, mala by vyhovovať normovým kritériám. Norma podrobne určuje hraničné hodnoty vybraných biologických, fyzikálnych a chemických vlastností. Pri návrhu systému ohrevu a rozvodu teplej vody musíme brať do úvahy celý rad fyzikálno-chemicko-technologických faktorov. Prípravu teplej vody ovplyvňuje viac špecialistov z oblasti zdravotná technika, vykurovanie, elektroinštalácia a staviteľstvo. Vývoj techniky ovplyvnil systém prípravy teplej vody. V prvom rade vzrástol význam teplej vody v objektoch. Zvyšovanie komfortu určuje požiadavky na odber teplej vody, ktorá sa často stáva primárnym odberateľom energie v objekte. Ďalšou časťou vývoja je zdroj prípravy teplej vody. Bežne zaužívaný zásobníkový ohrev sa postupne nahrádza zmiešaným a prietokovým ohrevom s jedným alebo s viacerými vykurovacími zdrojmi. Tieto systémy sú pružnejšie, menej náročné na priestor, treba ich však správne navrhnúť. Neexistuje žiadny univerzálny a zovšeobecniteľný optimálny systém na prípravu teplej vody vhodný do každého objektu. Najlepší je ten, ktorý najviac zohľadňuje konkrétne požiadavky pre návrh sústavy v budove. Cieľom príspevku je zhodnotiť technicko-ekonomicky najvýhodnejšiu alternatívu ohrevu teplej vody pre konkrétny objekt administratívnu budovu. Zdroje teplej vody Voľba počtu zdrojov a spôsobu ohrevu vychádza z celkovej koncepcie budovy a mala by byť výsledkom spolupráce architekta, projektanta zdravotných inštalácií, vykurovania a elektroinštalácie. Koncepčným rozhodnutím o systéme možno najviac ovplyvniť investičné a prevádzkové náklady na zariadenie a jeho funkciu. Objekt je rozdelený podľa prevádzky na: výukovú časť administratívnu časť kuchyňu s jedálňou V danom objekte sú riešené tri alternatívy zdroja teplej vody: Zásobníkový Prietokový Kombinovaný Zmiešaný ohrev vody je kombináciou prietokového a zásobníkového ohrevu. Zväčša ide o prietokový ohrev doplnený zásobníkom na pokrytie krátkodobých odberových špičiek, nepresahujúcich 20 až 60 minút. Zariadenia, ktoré sa používajú na tento ohrev, sa konštrukčne zhodujú s čisto zásobníkovými zariadeniami. Rozdiel je len v menšom objeme zásobníka a vo väčšom tepelnom príkone ohrievača. Z toho vyplývajú menšie nároky na priestor a relatívne malý potrebný príkon, ktorý však musí byť k dispozícii kedykoľvek v priebehu dňa. Výhodou zmiešaného ohrevu je aj to, že zdroj môže nabehnúť na vyžadovaný výkon s určitým oneskorením oproti okamihu potreby. Toto oneskorenie je dané okamžitým stavom nabitia zásobníka a vyžadovaným odberom. Dimenzovanie zásobníkového ohrevu vody Pre daný objekt je navrhnutý jeden zásobníkový ohrievač s nepriamym ohrevom vody. Dimenzovanie prietokového ohrevu vody Pri dimenzovaní prietokového ohrevu stanovujeme potrebný Tab. 1 Parametre navrhnutého zásobníkového ohrievača vody TECHNICKÉ ÚDAJE JEDNOTKA objem litre 760,0 výkon ohrevu kw 120,4 doba ohrevu zásobníka hod 10,0 začiatok ohrevu hod 1,0 cena Euro Tab. 2 Parametre navrhnutých prietokových ohrievačov ZARIA ĎOVACÍ PREDMET ELEKTRICKÉ PARAMETRE VÝKON (kw) NAPÄTIE (V) PRÚD (A) KRYTIE IP PRIEREZ (mm) TECHNICKÉ PARAMETRE PRIETOK (l/min) SPÍNACÍ TLAK U 3, ,5 2,0 1,5 S 13, x ,5 6,1 0,3 D x ,5 5,0 0,8 DD 13, x ,0 0,6 VL x ,5 5,0 0,8 28

29 3/2011 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA tepelný výkon zariadenia z maximálnej potreby teplej vody. Na rozdiel od zásobníkového ohrevu nepočítame s potrubným rozvodom. Cena zdroja teplej vody pri prietokovom ohreve vody je Eur. kde: Q 1,n Q 1,n = Vmax. c. (θ2 θ1) (kw) (1) nominálny výkon prietokového ohrievača vody (kw) Vmax maximálna okamžitá potreba vody (m 3 /s) c merná tepelná kapacita vody (kwh/(m 3.K)) θ2 teplota teplej vody na výstupe ( C) θ1 teplota studenej vody ( C) Dimenzovanie zmiešaného ohrevu vody Príprava teplej vody je v objekte pre jednotlivé časti rozdelená podľa miesta ohrevu na lokálny a centrálny ohrev, ktorý je zabezpečený zásobníkovým ohrievačom vody. Tab. 3 Rozdelenie prevádzok pri kombinovanom ohreve teplej vody PRÍPRAVA TV lokálny ohrev centrálny ohrev PREVÁDZKA VÝUKA ADMINISTRATÍVA KUCHYŇA Pri dimenzovaní zmiešaného ohrevu sa stanovuje objem zásobníka Vz a nominálny tepelný výkon Q 1,n obdobne ako pri zásobníkovom odbere. Rozdiel je v dĺžke sledovanej periódy a v dĺžke základného časového kroku, po ktorom sa priebeh odberu sleduje. Dĺžka sledovanej periódy odberu teplej vody je pri zásobníkovom ohreve jeden deň, pri zmiešanom ohreve zodpovedá dĺžke odberovej špičky v minútach až v hodinách. Pre prevádzkovú časť vyučovania sú navrhnuté dva elektrické zásobníkové ohrievače vody s objemom 120 litrov. Uvažuje sa s dobou ohrevu zásobníka 5,5 hodín a spotrebou energie na prípravu teplej vody 13,2 kw/deň. V administratívnej časti sú navrhnuté prietokové ohrievače vody viď Tab. 2. V kuchyni je navrhnutý elektrický zásobníkový ohrievač vody s objemom 150 litrov. Uvažuje sa s dobou ohrevu zásobníka 6,5 hodín a spotrebou energie na prípravu teplej vody 17 kw/deň. Tab. 5 Potrubie distribučnej siete vody pre centrálny zásobníkový ohrev teplej vody v celej budove. SVETLOSŤ POTRUBIA DĹŽKA POTRUBIA CENA POTRUBIA DN (mm) L (m) EURO Tab. 6 Potrubie distribučnej siete vody pre prietokový ohrev teplej vody v celej budove. SVETLOSŤ POTRUBIA DĹŽKA POTRUBIA CENA POTRUBIA DN (mm) L (m) EURO Tab. 7 Potrubie distribučnej siete vody pre kombinovaný ohrev teplej vody v celej budove. Administratíva prietokový ohrev teplej vody a kuchyňa s výukovou prevádzkou zásobníkový ohrev teplej vody. SVETLOSŤ POTRUBIA DĹŽKA POTRUBIA CENA POTRUBIA DN (mm) L (m) EURO Distribučná sieť teplej vody Distribučná sieť teplej vody je súčasťou vnútorného vodovou a jej návrh sa riadi príslušnými normami a predpismi. Potrubie používané na rozvod teplej vody musí byť v porovnaní s rozvodmi studenej vody tlakovo aj teplotne odolnejšie. Pri návrhu treba zohľadňovať aj to, že teplá voda je agresívnejšia a má väčšiu schopnosť vytvárať inkrustácie. Zariadenie na prípravu Tab. 4 Potreba teplej vody s teplotou 55 C ČINNOSŤ ČAS DODÁVKY OBJEM DÁVKY TEPLO V DÁVKE s hod l m 3 kwh umývanie osôb v umývadle U o = 0,14 m3 /h umývanie rúk 50 0, ,002 0,1 umývanie celého tela 260 0, ,01 0,52 v sprche U o = 0,23 m 3 /h 400 0, ,025 1,32 vo vani U o = 0,47 m 3 /h 300 0, ,04 2,1 umývanie riadu len výdaj jedla U o = 0,30 m 3 /h z 55 C na 80 C 1 0,001 0,05 varenie aj výdaj jedla na jedno jedlo 2 0,002 0,1 umývanie podlahy a upratovanie U o = 0,30 m 3 /h 55 C na 100 m ,02 1,

30 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2011 teplej vody sa má navrhnúť a vybaviť tak, aby teplota teplej vody na mieste odberu v budovách dosahovala trvalo teplotu 52 až 55 C. Dimenzovanie rozvodov teplej vody bolo prevedené v troch alternatívach podľa zdroja teplej vody. V nasledujúcich tabuľkách sú uvedené dĺžky potrubných rozvodov pre jednotlivé uvažované alternatívy systému teplej vody. Uvažované sú potrubia studenej pitnej vody, požiarny vodovod a potrubia teplej vody včítane cirkulácie teplej vody. Technicko-ekonomická analýza distribučného systému Na základe technicko-ekonomickej analýzy boli zhodnotené jednotlivé varianty prípravy a distribúcie teplej vody v zadanom objekte. Výsledky tejto analýzy sú spracované v Tab zdroj prípravy TV Záver Návrh vhodného systému teplej vody úzko súvisí s charakterom a spôsobom prevádzky stavby. Voľba prietokového ohrevu je výhodná hlavne v administratívnych budovách, pri malom a jednorázovom odbere teplej vody. Pri návrhu treba zohľadniť množstvo a intenzitu odobratej vody, dĺžky rúrok, samotný priestor na prípravu teplej vody a ďalšie faktory. zásobníkový prietokový kombinovaný Obr. 2 Ekonomické porovnanie jednotlivých systémov teplej vody. sú navrhnuté lokálne ohrievače teplej vody s distribučným systémom zabezpečujúcim teplú vodu v okolí ohrievača. Konštantná teplota teplej vody je zabezpečená cirkuláciou teplej vody. Najvhodnejší systém na prípravu teplej vody je ten, ktorý najviac zohľadňuje konkrétne požiadavky pre návrh sústavy. Preto pre každý objekt by bolo vhodné previesť analýzu prípravy a distribúcie teplej vody, čím by sa dosiahlo efektívne využívanie prostriedkov pri dodržaní komfortu. Príspevok je súčasťou riešenia projektov VEGA 1/0748/11 s názvom Teoretická a experimentálna analýza sústav techniky pros tredia v súvislosti s ich mikrobiologickým znečistením pri efektívnom využití obnoviteľných zdrojov. Obr. 1 Porovnanie cien materiálov, zariadení a energií. Zásobníkový ohrev TV je výhodný pri väčšom, okamžitom odbere, kedy potrebujeme väčšie okamžité množstvo teplej vody. Zásobníkový ohrev TV sa prevažne využíva v rodinných domoch, hoteloch, penziónoch a podobne. Na základe vykonanej technicko-ekonomickej analýzy je v analyzovanej budove najvýhodnejší systém s kombinovanou prípravou teplej vody. V administratívnej časti sú navrhnuté prietokové ohrievače vody, kde rozvody teplej vody nie sú potrebné. Občasné odoberanie teplej vody s malými dávkami vody je najefektívnejšie. V priestoroch výuky a kuchyne Literatúra 1. VALÁŠEK J. a kolektív : Zdravotechnické zariadenia a inštalácie, Bratislava, Jaga group, v. o. s VRANAYOVÁ Z.:Technické zariadenia budov I. zdravotná technika, Stavebná fakulta TU v Košiciach, KUCBEL J.: Technické zariadenia budov II, Bratislava, ALFA, Súvisiace STN a predpisy, firemné materiály. 5. MRÁZOVÁ M.: Diplomová práca, TUKE, Stavebná fakulta, Košice, 2004 Recenzovala: doc. Ing. Zuzana Vranayová, PhD. Tab. 8 Technicko-ekonomická analýza distribučného systému SPÔSOB OHREVU TEPLEJ VODY ZÁSOBNÍKOVÝ PRIETOKOVÝ KOMBINOVANÝ EURO EUR/ROK EURO EUR/ROK EURO EUR/ROK potrubie + izolácia zdroj prípravy TV energia na prípravu TV spolu

31 3/2011 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA EKOLOGICKÉ A EKONOMICKÉ RIEŠENIE PRE KAŽDÚ DOMÁCNOSŤ Výber vhodného zdroja tepla pre domácnosť je rozhodnutie na dlhý čas. Stúpajúce náklady na energie a väčší dôraz na ochranu životného prostredia ovplyvňujú trend aj v tepelnej technike. Najvhodnejším variantom dosiahnutia úspor energie a rýchlej návratnosti vložených nákladov je kondenzačná technika. Riešenie pre každú domácnosť ponúka značka Vaillant. Kondenzačné kotly značky Vaillant predstavujú kombináciu kvality, moderného dizajnu a rýchlej návratnosti investície. Vysoký normovaný stupeň využitia s hodnotou až 108 % zabezpečuje ich nízke prevádzkové náklady. Užívatelia oceňujú najmä minimálnu potrebu servisu kotlov a kompletnú starostlivosť zákazníckeho servisu počas celého roka. Variabilita v umiestnení kotlov Vaillant patrí k popredným výrobcom moderných vykurovacích systémov na európskom trhu. Zo širokého sortimentu výkonných a spoľahlivých stacionárnych alebo závesných kondenzačných kotlov s jednoduchou obsluhou si vyberie každý zákazník. Voľba vhodného kondenzačného kotla a dimenzovanie jeho výkonu závisí od veľkosti priestoru, tepelnotechnických vlastností stavby a tiež od spotreby teplej vody. Prístavba domu či zmeny v počte členov rodiny vedú k zmene požiadaviek a potrieb zákazníkov. Kompaktné rozmery a minimálna inštalačná plocha umožňujú variabilné využitie stacionárnych a závesných kondenzačných kotlov Vaillant v akejkoľvek domácnosti. Sú určené pre nové i staršie vykurovacie systémy jednogeneračných i viacgeneračných domov, ako i priemyselných objektov. Rovnako ich možno jednoducho inštalovať v predsieňach, podkroviach či obytných miestnostiach. Vďaka modernému dizajnu pôsobia kotly v každom interiéri príjemne a esteticky. Spoľahlivosť a výkonnosť kotlov je na prvom mieste Pri rozhodovaní sa o správnom type kondenzačného kotla treba dôkladne zvážiť šírku výkonového rozsahu kotla. Vďaka širokému rozsahu modulácie výkonu má užívateľ istotu plynulého a komfortného vykurovania počas celej vykurovacej sezóny. Kotly Vaillant sa optimálne prispôsobujú aktuálnej potrebe tepla a uspokoja potreby a požiadavky aj tých najnáročnejších zákazníkov. Na reguláciu využívajú ekvitermický regulačný systém, ktorý pomocou vonkajšieho snímača prispôsobuje výkon vykurovania vonkajším teplotám. Kotly s minimálnym množstvom emisií významne šetria životné prostredie. Hodnota NO x Kondenzačný kotol ecotec 31

32 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2011 Vrstvený zásobník účinná a úsporná príprava teplej vody Kondenzačné kotly Vaillant slúžia nielen na vykurovanie, ale vyznačujú sa aj komfortnou prevádzkou v príprave teplej vody prietokovým spôsobom, v vstavanom alebo v prídavnom zásobníku. Kotly s prietokovým ohrevom vody sa odporúčajú umiestňovať v priestoroch s jedným, maximálne dvoma odbernými miestami, ktoré nie sú od seba veľmi vzdialené. Voda sa v nich ohrieva priebežne, preto sa považujú za efektívne zdroje prípravy teplej vody. Kotly so zásobníkom zaručujú stabilnú teplotu vody. Môžu zásobovať teplou vodou viacero odberných miest, ktoré sú dispozične vzdialené od zdroja tepla. Účinným a úsporným spôsobom prípravy teplej vody je kombinácia kondenzačného kotla Vaillant v kombinácii s vrstveným zásobníkom. Vrstvené ukladanie teplej vody umožňuje rýchlo pripraviť dostatočné množstvo teplej vody už za veľmi krátky čas po zapnutí Stacionárny kondenzačný kotol ecovit plus v spalinách je pod hranicou 60 mg/m 3 a obsah škodlivín CO 2 je znížený na minimum. Súčasťou kondenzačných kotlov Vaillant sú kondenzačný výmenník z nerezovej ocele a vysoko kvalitné bezpečnostné prvky zaručujúce vyššiu prevádzkovú bezpečnosť. Zostava kondenzačného kotla ecotec so 75 l zásobníkom kotla. Docieli sa presné dosiahnutie požadovanej teploty teplej vody a je zaistené maximálne využitie tepelnej energie a s tým súvisiacej spotreby zemného plynu. S výberom vhodného typu kondenzačného kotla pre domácnosť pomôže školený odborný personál Vaillant. Viac informácií na Stacionárny kondenzačný kotol ecocompact so vstavaným zásobníkom teplej vody 32

33 3/2011 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA OTVORENIE MODERNEJ ODBORNEJ UČEBNE PRE NOVÝ ŠTUDIJNÝ ODBOR TECHNIK ENERGETICKÝCH ZARIADENÍ BUDOV NA SOŠ ELEKTROTECHNICKEJ V TRNAVE EkoFond, n.f. (EkoFond), ktorého zriaďovateľom je SPP, v spolupráci so Strednou odbornou školou elektrotechnickou v Trnave slávnostne otvorili v polovici mája 2011 novú učebňu pre praktickú výučbu. Učebňa je súčasťou nového experimentálneho študijného odboru Technik energetických zariadení budov. Ide o unikátny školský projekt, pretože impulz na zriadenie tohto študijného odboru prišiel priamo z praxe od Aliančných partnerov SPP, ktorí dlhodobo avizovali nedostatok technických odborníkov so zameraním na energetiku budov. Zriadenie nového odboru inicioval a finančne i odborne podporil EkoFond, v spoluráci s SPP a so skupinou vybraných Aliančných partnerov SPP. Štúdium je jedinečné aj preto, že budúci absolventi sú už teraz očakávaní zamestnávateľmi. Tento nový perspektívny učebný odbor bol v školskom roku 2010/2011 otvorený v troch pilotných školách. Vybudovanie progresívnej učebne bolo jedným zo základných predpokladov kvalitnej realizácie tohto školského projektu. Zatiaľ bolo do projektu budovania nového študijného odboru investovaných viac ako 780 tis. eur, pričom treba zdôrazniť, že ide o projekt dlhodobý a teda očakávame ďalšie investície všetkých zúčastnených subjektov. solárny kolektor a pod. Zriadenie dielní inicioval a finančne podporil EkoFond a mnohé ďalšie zariadenia učebne dodali jednotliví Alianční partneri SPP. Vybavenie samotnej učebne stálo vyše eur. Na základe analýzy trhu a analýzy existujúcich študijných odborov v rámci Slovenska sme zistili jednak veľký nedostatok expertov v odbore energetiky a jednak absenciu ich prierezového odborného vzdelávania. Preto sme iniciovali a podporili vznik nového študijného odboru Technik energetických zariadení budov, ktorý sa začal vyučovať na troch vybraných pilotných školách, a to v Strednej odbornej škole elektrotechnickej v Trnave, Strednej odbornej škole stavebnej v Banskej Bystrici a Strednej odbornej škole technickej v Prešove. Absolventi tohto odboru majú už v súčasnosti zabezpečené isté zamestnanie, keďže takýchto odborníkov je na trhu veľmi málo, zdôraznila Eva Guliková, správkyňa EkoFondu. Sme veľmi radi, že práve našu školu vybrali z množstva ďalších stredných odborných škôl, a že sme dokázali splniť stanovené kritériá výberu, medzi ktoré patrila aj udržateľnosť projektu. Našich partnerov sme zrejme presvedčili našou dlhoročnou efektívnou prácou so žiakmi a kvalitnou spoluprácou s potenciálnymi zamestnávateľmi. Nový študijný odbor spolu s dobre vybavenou odbornou učebňou dáva perspektívu obstáť v kvalite vzdelávania aj v budúcnosti. Žiaci, o ktorých už prejavili záujem firmy v našom regióne, tak majú k dispozícii najmodernejšie zariadenia, pove- Získané teoretické vedomosti si žiaci budú môcť prakticky overiť v nových učebniach vybavených najmodernejšími progresívnymi technológiami v oblasti energetiky, ako sú kondenzačné plynové kotly, plynové tepelné čerpadlá, fotovoltaické články, 33

34 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2011 dal Jozef Krivošík, riaditeľ Strednej odbornej školy elektrotechnickej v Trnave pri jej slávnostnom otvorení. Absolventi študijného odboru budú mať veľmi široké uplatnenie nielen v oblasti plynárenstva, ale na celom trhu v oblasti energetického poradenstva a služieb pri kúpe, inštalácii, servise a údržbe energetických zariadení pre domácnosti a malé prevádzky. Využitím získaných znalostí v oblasti optimalizácie využitia rôznych energetických zdrojov tak absolventi študijného odboru prispejú k úsporám energie spotrebovávanej v rámci budov, rovnako aj pri p oskytovaní poradenstva. Absolventi môžu tiež pokračovať aj v štúdiu na vysokej škole. Fotovoltaické panely napojené na sieť (dodávajú škole elektrinu) Na základe situácie na trhu a podnetov od Aliančných partnerov SPP vypracoval EkoFond v roku 2009 analýzu potrieb zákazníkov a firiem pôsobiacich v oblasti plynárenstva, ako aj analýzu potrieb stredných odborných škôl s technickým zameraním. Na základe výsledkov tejto analýzy EkoFond inicioval a následne pripravil spolu s tromi strednými odbornými školami (SOŠ elektrotechnická Trnava, SOŠ stavebná Banská Bystrica, SOŠ technická Prešov) a Štátnym inštitútom odborného vzdelávanie 4-ročný študijný odbor s maturitou Technik energetických zariadení budov, ktorý schválilo Ministerstvo školstva SR. Od septembra 2010 študuje tento odbor 55 žiakov v prvom ročníku na všetkých troch pilotných školách. Je jediným študijným odborom na Slovensku, ktorý sa prierezovo zaoberá najrozšírenejšími formami energie využívanými v domácnostiach, ako aj v malých a stredných prevádzkach v Trnave, v Banskej Bystrici a v Prešove. Učebne budú vybavené najmodernejšou technikou (mikrokogeneračná jednotka, kondenzačné plynové kotle, solárne panely, fotovoltaika, plynové tepelné čerpadlá a pod.), ktorú poskytli aj Alianční partneri SPP. Spolu s finančným príspevkom EkoFondu a rozvojového programu OSN (príspevok UNDP v rámci Malej grantovej schémy financovanej Globálnym environmentálnym fondom bol čerpaný pre učebne v Banskej Bystrici a Prešove) ich celková hodnota predstavuje sumu eur. Prvú odbornú učebňu dokončili a odovzdali do užívania 13. mája Učebne v ostatných dvoch školách budú postupne odovzdané v septembri a novembri Unikátnosť projektu spočíva v tom, že projekt vychádza z analýzy súčasných potrieb trhu, rieši problematiku komplexne (stredoškolský odbor, dielne, učitelia, učebnice) a zároveň EkoFond cielene zapája viaceré subjekty, ktoré môžu pomôcť jeho dlhodobej udržateľnosti (spolupráca firiem a škôl, štátnych vzdelávacích inštitúcií). Špecifikom tohto projektu je i to, že EkoFond zohráva rolu iniciátora projektu a zároveň aj rolu katalyzátora celého procesu snaží sa naštartovať spoluprácu škôl so subjektmi úzko prepojenými na odbor, ako aj zabezpečiť jeho plynulé uvedenie do života a jeho udržateľnosť, pričom v rámci študijného odboru sa nevychovávajú budúci zamestnanci EkoFondu alebo SPP, ale vytvára sa skupina budúcich poskytovateľov služieb koncovým zákazníkom či už domácnostiam alebo malým prevádzkam. Absolventi študijného odboru budú mať uplatnenie nielen v oblasti plynárenstva, ale môžu sa uplatniť na celom trhu v oblasti energetického poradenstva a služieb pri kúpe, inštalácii, servise a údržbe energetických zariadení pre domácnosti a malé prevádzky, prispejú k úspore energie v rámci budov, budú aktívne poskytovať energetické poradenstvo, poprípade môžu ďalej študovať na vysokej škole. Učebňa vybavená modernými zariadeniami rôznych značiek. Všetky zariadenia sú plne funkčné vrátane pripojenia k jednotlivým sieťam. 34

35 3/2011 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA KOMFORT TEPLEJ VODY: *** V SÚLADE S NORMOU EN Čo je to systém ISODYN 2? Je to nevšedné, patentované riešenie skupiny VAILLANT GROUP, vďaka ktorému kotol Tiger Condens, vybavený systémom zásobníkov s celkovým objemom sotva 42 l zabezpečuje také množstvo teplej vody ako kotol so samostatným veľkým zásobníkom umožňuje jednorázový odber až 185 litrov TV. V porovnaní s kotlom s veľkým zásobníkom umožňuje kotol Tiger Condens odoberať teplú vodu aj po vyčerpaní rezervy v zásobníkoch využíva ohrievanú vodu prietokovo. Ak ju však brať nebudeme, kotol počas 5 minút obnoví zásobu teplej vody v zásobníkoch. Príklady fungovania ISODYN 2 V prípade sprchovania v trvaní 4 až 5 minút sa predpokladá spotreba 30 až 40 litrov vody s teplotou medzi C, čo predstavuje 8 l/min. V prípade tak malej spotreby teplej vody kotol dodá jej dostatočné množstvo bez nutnosti využiť rezervu v zásobníkoch. Pri kúpeli vo vani sa spotrebuje približne od 150 do 200 litrov teplej vody. V prípade takejto veľkej spotreby teplej vody, okrem jej priameho ohrievania, kotol dodá dostatočné množstvo z rezervy v zásobníkoch. Keď bol odber teplej vody ukončený a jej rezerva v oboch zásobníkoch bola vyčerpaná, kotol Tiger Condens prejde do režimu doplňovania rezervy v zásobníkoch. Tento proces trvá len približne 5 minút. Práve toľko času človek potrebuje na to, aby sa poutieral po kúpeli. Výkonnosť kotlov so systémom ISODYN 2 umožňuje súčasne uspokojiť spotrebu dvoch kúpeľní, pričom je zaručený úplný komfort. hranicu studenej a teplej vody a dostáva sa k vyústeniu pred zohriatím. V systéme ISODYN-2 sa tento problém eliminoval, pričom sa získala stabilita teploty teplej vody nezávisle od veľkosti prietoku. Výhody systému Veľké množstvo teplej vody. V porovnaní s kotlom, vybaveným oddeleným zásobníkom, kotol Tiger Condens so systémom zabudovaných zásobníkov bude potrebovať kratší čas na opätovnú prípravu dostatočne veľkého množstvo teplej vody. Okrem toho, aj keď je rezerva zo zásobníkov využitá, Tiger Condens môže naďalej dodávať teplú vodu pripravovanú prietokovo. Stabilná teplota. V prípade tradičných zásobníkov s rúrkovým výmenníkom je teplota teplej vody nerovnomerná. Výsledkom je počas odberu to, že do umývadla prichádza voda s rôznou teplotou, čo určite nie je komfortné. Takýto problém sa môže tiež vyskytovať vo viacerých vrstvenných zásobníkoch. Táto nestabilita teploty vyplýva z konštrukcie prúd studenej vody môže do zásobníka pritekať tak dynamicky, že preniká cez Predchádzanie rozvoju baktérií Legionelly. Teplota vody skladovanej v zásobníkoch je vyššia ako 45 C. Navyše, kotol Tiger Condens samočinne začína cyklus nahrievania vody v zásobníkoch každé 3 hodiny, pričom nedopustí pokles teploty. Taktiež vo vnútri zásobníkov prevládajú celý čas nepriaznivé podmienky pre rozvoj baktérií Legionelly. V zásobníkoch sa neusadzuje vodný kameň. Vodný kameň sa usadzuje, keď sa voda dotýka povrchov s vysokou teplotou je teda častým problémom pri zásobníkoch s rúrkovým výmenníkom, v ktorých môže spôsobovať značné predĺženie času prípravy TV a po určitom čase dokonca poruchu kotla. V systéme ISODYN-2 nie sú v zásobníkoch zdroje tepla, čiže v nich nedochádza k usadzovaniu kotlového kameňa. Nie je potrebná ochrana zásobníka pred koróziou. Zabudované zásobníky sú vyrobené z nehrdzavejúcej ocele, čím odpadá použitie ochranných anód proti korózii, ako to je u bežných zásobníkov TV. U kotlov Tiger Condens tak odpadá nutnosť každoročnej kontroly stavu ochrany zásobníka, čo prispieva k zjednodušeniu servisnej prehliadky. 35

36 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2011 PREZENTAČNÉ DNI S TEMATIKOU AQUA Začiatkom mája Architektonicko-stavebné informačné centrum A-SICE, s.r.o. usporiadalo tri prezentačné dni s tematikou AQUA. Zástupcovia prezentujúcich firiem poskytli projektantom a ďalším stavebným odborníkom informácie o produktoch a technológiách z oblasti sanitárnej techniky, hydrotechnologických zariadení či wellness vybavenia. Podujatia prebehli v troch mestách (Bratislava, Banská Bystrica, Košice) a umožnili tak nadviazať nové kontakty a upovedomiť odbornú verejnosť o novinkách vo svojej produkcii spolu devätnástim spoločnostiam: Hydro BG s.r.o., SANELA spol. s r.o., SFA SANIBROY, spol. s r.o., SCHELL GmbH & Co., Hauraton Verwaltung GmbH, o.z.z.o., ASIO-SK s.r.o., Poly System, spol. s r.o., ACO Stavebné prvky, s.r.o., Chirana Progress, s.r.o., PURECO, s.r.o., AQUAtrend, s.r.o., POOL & HOME s.r.o., REHAU s.r.o., KG - Systém s.r.o., WATEC, s. r. o., Ekoprogres v.d., SIKO kúpeľne a.s., ENREGIS s.r.o. S veľkou odozvou sa tieto akcie stretli nielen zo strany prezentujúcich sa firiem ale tiež zo strany zúčastnených odborníkov, čo potvrdzuje účasť spolu 304 poslucháčov, ktorým sa každá z prezentujúcich firiem predstavila 25 minútovou kompletne technicky zabezpečenou prednáškou a tiež výstavným stolíkom s ukážkami svojich produktov ako aj s propagačnými materiálmi. Účastníci prezentačných dní poriadaných centrom A-SICE tak získali informácie týkajúce sa vodohospodárskych výrobkov, výrobkov pre povrchové odvodnenie rôznych plôch i vybavenia wellness centier. Možnosť prezentácie v Bratislave a Banskej Bystrici využila aj spoločnosť RONN SK s.r.o., za ktorú Ing. Peter Ďaďo vyjadril spokojnosť s organizačným zabezpečením takto: Prekvapivá účasť projektantov, ich záujem o jednotlivé produkty. Veľmi príjemné prostredie v priestoroch Doprastavu a hotela LUX. Veľa dobrých kontaktov. Prezentovať svoju spoločnosť a jej sortiment ako aj osloviť cielene vybranú skupinu odborníkov môžete aj Vy na plánovaných jesenných podujatiach: Vykurovanie, klimatizácia, vzduchotechnika: Bratislava Nitra Banská Bystrica Trenčín Trnava AQUA Žilina Nitra / asice@asice.sk 36

37

38 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2011 ÚPRAVA VEREJNÝCH PLAVECKÝCH BAZÉNOV Verejným plaveckým bazénom je ten bazén, ktorý je určený pre použitie rôznymi skupinami obyvateľstva, medzi ktorými nie sú žiadne rodinné väzby. Účelom verejných bazénov bolo pôvodne prispieť ku zdraviu obyvateľstva. Momentálne majú však tieto bazény prevažne rekondičný a rekreačný charakter. Hygiena prevádzky bazénov je pod dohľadom štátnej zdravotnej správy. Základným zmyslom a účelom úpravy bazénovej vody je zaistiť trvale hygienicky nezávadnú vodu a to i v dobe prechodného maximálneho zaťaženia bazénu. Preto je potrebné, aby technológia úpravy vody bola dobre navrhnutá a aby spoľahlivo fungovala. Usporiadanie V princípe plavecké bazény zahrňuje cirkulačné potrubie vody, bazénové teleso, v ktorom sa užívatelia kúpu, filtračné jednotky slúžiace k zachyteniu pevných nečistôt vo vode a dezinfekčné zariadenia určené k likvidácii nebezpečných mikroorganizmov a vírov. Z hľadiska prevedenia a konštrukcie bazénu je ďalej súčasťou tepelný výmenník k riadeniu teploty vody a zariadenie k regulácii odtoku vody. Vodné atrakcie ako masážne trysky, vodné kĺzačky a tobogany, vírivé vane a ďalšie, zvyšujú nároky na technické vybavenie a kvalitu systému úpravy bazénovej vody. Návrh a prevedenie bazénov je riadené príslušnými predpismi a normami. Nemecká norma DIN definuje ako prioritu číslo 1 rýchlu likvidáciu mikroorganizmov (napr. E. coli, Pseudomonas aeruginosa) v troch radoch v dobe do 30 sekúnd. Najlepším a najistejším spôsobom, ako získať predstavu o kvalite vody v bazéne je odobrať vzorky vody a predať ich do laboratória k uskutočneniu analýzy. Tento postup je však časovo veľmi náročný, zdĺhavý a výsledky sú k dispozícii neskoro. Medzitým by boli však všetci kúpajúci vystavený riziku vplyvu hygienicky závadnej vody. Pre informáciu o stave bazénovej vody získanej v reálnom čase je však možné použiť náhradné zástupné veličiny. Tieto zástupné veličiny charakterizujú základné podmienky, ktoré majú priamy vplyv na hygienickú kvalitu vody v bazéne. Zástupnými veličinami sú napríklad ph hodnota, hodnota redox potenciálu, koncentrácia voľného chlóru alebo koncentrácia viazaného chlóru. Rovnako tak je dôležitá i teplota bazénovej vody, ktorá sa pohybuje v rozmedzí od 26 C (bežné verejné bazény) až do 35 C (špeciálne terapeutické bazény). Norma DIN definuje základné požiadavky na návrh a výstavbu nového bazénu. Popisuje taktiež všetky typy bazénov a všetky schválené spôsoby úpravy vody. Pri návrhu nového bazénu je preto potrebné vždy z tejto normy vychádzať a striktne dodržovať jej požiadavky. Každý typ bazénu má svoje predpísané spôsoby úpravy vody. Jedným z hlavných kritérií je požiadavka na vyčistenie celého objemu vody v bazénovej inštalácii za určitý čas. Tento parameter následne predurčuje veľkosť filtrov alebo filtračná rýchlosť by nemala prekročiť hodnotu 30 m/hod. Zvolený spôsob úpravy vody má veľký dopad na voľbu cirkulačného množstva. Zvolený spôsob úpravy je oklasifikovaný faktorom zaťaženia bazénu (k). Tento faktor je kvocientom nominálneho zaťaženia a prietoku. Pre štandardné spôsoby úpravy vody by jeho hodnota nemala prestúpiť 0,5 m 3. Pre úpravu zahrňujúcu i ozonizačný stupeň môže byť hodnota faktoru o 20 % vyššia, teda 0,6 m 3. Túto skutočnosť je potrebné pri návrhu technologických zariadení vziať do úvahy, pretože pokiaľ bude inštalovaná ozonizácia, znamená to možnosť použitia menších cirkulačných čerpadiel, menších filtrov. Nižšia cirkulácia znamená menší príkon čerpadiel, redukovaná veľkosť filtrov znižuje straty spojené s praním filtrov (cena vody, cena ohrevu vody) a kratšie doby preplachu filtrov, čo znamená (pri použití ozónu) významné úspory v prevádzkových nákladoch. Udržovanie ph hodnoty a riadenie dávkovania dezinfektantu Najdôležitejšími parametrami pre riadenie úpravy vody sú ph hodnota a koncentrácia dezinfektantu. Aktuálna ph hodnota vody má vplyv jednak na priamy pocit kúpajúceho (vnem pocitu na koži) a jednak na účinnosť dezinfektantu a flokulantu. Správne udržovaná ph hodnota súčasne šetrí technické zariadenie bazénu. Hodnota ph by mala byť udržovaná v rozmedzí 6,8 7,2 ph čo vyžaduje trvalé sledovanie tohto parametra. Vďaka inštalácii 38

39 3/2011 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA a to z dôvodu jeho vedľajších negatívnych účinkov na zdravie. Dezinfekčný roztok z granúl chlórnanu vápenatého sa pripravuje spravidla s koncentráciou 1 %. Pri koncentrácii okolo 7 % vzniká zákal a rozpustnosť granúl klesá. Chlórnan sodný je častým riešením dezinfekcie na menších bazénoch, kde zachádzanie so zásobníkmi tekutého chlórnanu neznamená významný vzrast prevádzkových nákladov. Elektrolýzna výroba chlóru v mieste spotreby je zaujímavou alternatívou k používaniu chlórnanu sodného. zariadení ProMinent pre meranie, reguláciu a dávkovanie sa dá hodnota ph jednoducho a trvale udržovať vo vyššie uvedených medziach. Regulácia ph hodnoty sa uskutočňuje meraním ph sondou, vyhodnotením meranej hodnoty v regulátore a dávkovaním korekčnej chemikálie do bazénovej vody pomocou dávkovacieho čerpadla. ProMinent dodáva tieto tri základné komponenty regulačného okruhu z jedného zdroja. Dezinfekcia vody sa uskutočňuje pridaním prípravku obsahujúceho chlór. Okamžitú hodnotu koncentrácie chlóru vo vode je možné merať priamo chlórovými sondami ProMinent. Sondy merajú hodnotu voľného chlóru a hodnotu celkového chlóru. Rozdiel týchto dvoch hodnôt udáva hodnotu viazaného chlóru. Norma DIN udáva ako limit hodnotu 0,2 mg/l chlóru. Vďaka presnému priamemu meraniu chlóru je možné udržovať koncentráciu chlóru na najnižšej možnej prijateľnej úrovni ale ešte dostatočne vysokej na to, aby boli vylúčené hygienické riziká. Zariadenie pre riadenie koncentrácie chlóru pozostáva z meracej sondy, vyhodnocovacieho regulátora a zodpovedajúceho dávkovacieho čerpadla. Pretože ProMinent sám tieto zariadenia vyvíja a vyrába, je dodaný systém riadenia koncentrácie chlóru úplne kompletný nielen z hľadiska technického, ale i z hľadiska servisu a technickej podpory. Pri inštalácii sa nemusíte obávať problémov rozmerového či výkonového nesúladu mezi sondami, regulátorom a dávkovacím čerpadlom. S príchodom nového zariadenia DULCOMARIN II ponúka ProMinent úplne nový a unikátny koncept merania a regulácie pre sektor verejných bazénov v celosvetovom merítku. Dezinfekcia Prevádzkovatelia plaveckých bazénov používajú rôzne spôsoby dezinfekcie vody. Norma DIN stanovuje povolené dezinfekčné prostriedky takto: plynný chlór chlórnan vápenatý podľa E DIN EN 900 ako granule alebo tablety chlórnan sodný podľa E DIN EN 901 ako roztok s koncentráciou 150 g/l chlórnan sodný ako roztok vyrábaný v mieste spotreby elektrolyticky Celosvetovo najrozšírenejším dezinfekčným prostriedkom je plynný chlór. Je to hospodárne riešenie, predovšetkým pokiaľ sa jedná o dezinfekciu veľkého množstva vody. Plynný chlór je však na ústupe, teda aspoň pokiaľ ide o Nemecko a Švajčiarsko, Elektrolýzou soľného roztoku vody sa priamo v mieste spotreby vyrába chlór, vodík a hydroxid sodný. Rozlišujú sa dva typy elektrolýznych zariadení tubulárna elektrolýza a membránová elektrolýza. Zariadenia tubulárnej elektrolýzy sú založené na zmiešaní vzniknutých produktov reakcie za účelom vzniku chlórnanu sodného NaClO za súčasnej existencie vysokého podielu zbytkovej solanky (nezúžitkovaný roztok pri reakci). Pri elektrolýze s použitím polopriepustnej membrány sa chemické reakcie odohrávajú vo dvoch elektródových komorách oddelených navzájom touto membránou, takže do bazénu sa nedostávajú zbytkové chloridy. Vyrobený chlór môže byť dávkovaný priamo do bazénovaj vody vo forme kyseliny chlórnej alebo ju je možné skladovať vo forme chlórnanu sodného spolu s hydroxidom sodným. Chlórnan sodný je možné následne dávkovať dávkovacími čerpadlami do cirkulačných okruhov. Takéto riešenie je veľmi vhodné pre aquaparky s viacerými nezávislými bazénmi/cirkulačnými okruhy. Informatívnymi hodnotami pre veľkosť dávky chlórnanu môžu byť 2 mg/l v prípade vnútorných bazénov a 10 mg/l pre vonkajšie bazény. Ako doplnok ku štandardným spôsobom dezinfekcie vody je možno využiť ďalšie oxidačné a dezinfekčné metódy, ktorými sú UV žiarenie a ozonizácia. UV žiarenie i ozón výrazne prispievajú k zlepšeniu kvality vody a ich aplikácia vedie k výraznému obmedzeniu používania chlóru ako dezinfektantu. Použitím dodatočných dezinfekčných metód sa znižuje obsah vedľajších nežiadúcich produktov chlorácie vo vode. Dá sa znížiť dávka chlóru, odbúrajú sa pôvodné javy chlorácie ako je nepríjemný zápach a vznik karcinogennych trihalometánov, voda získa iskru. Flokulácia Dávkovanie flokulantov je ďalším účinným krokom v úprave vody. Flokulant pomáha k zachyteniu inak nefiltrovateľných pevných látok filtrom bazénu. Princípom je využitie elektropotenciálu flokulantu k vytváraniu makrovloček z rozptýlených mikročástic nečistôt. Makrovločky sú jednoducho odfiltrovateľné z bazénovej vody. Dávkovanie flokulantov je možné v nočných hodinách vypínať z dôvodu úspory nákladov na chemikálie i energiu. Už po desaťročia je jedným z popredných dodávateľov v oblasti bazénových technológií spoločnosť ProMinent, ktorá ponúka ucelené spektrum technických riešení úpravy vody, či už sa jedná o flokuláciu, filtráciu, úpravu ph alebo dezinfekciu, zariadenia ProMinent sú navrhované ako navzájom dopĺňajúce sa súbory. Využite týchto výhod pre seba. 39

40 Spoločnosť IVAR CS, spol. s r.o. je už od svojho vzniku distribútorom čerpacej techniky DAB na slovenskom a českom trhu. Našim záujmom je predovšetkým spokojnosť zákazníka. Preto od začiatku dbáme na skvalitnenie našich služieb všetkými dostupnými prostriedkami. Výsledkom našej snahy je veľmi dobré obchodné pokrytie po celej Slovenskej republike. Ďalším dôležitým aspektom spokojnosti zákazníka je zaistenie kvality našich dodávaných výrobkov. Výrobca DAB dosiahol priebežnú inováciu vysokého štandardu a rozšírenie vývozu do všetkých častí sveta. V súčasnej dobe spoločnosť DAB patrí do koncernu Grundfos a je súčasťou skupiny niekoľkých predných renomovaných európskych výrobcov, ktorá nesie názov DWT GROUP. Toto zoskupenie ponúka široký sortiment čerpadiel nie len pre účely v domácnosti, ale i pre použitie v pôdohospodárstve a rôznych priemyselných odvetviach. Teraz je pred nami záhradkárska a chatárska sezóna, kde tradične najčastejšie používaným čerpadlom na záhrade je samonasávacie alebo ponorné čerpadlo s tlakovou nádobou alebo elektronickým spínačom. Tieto vodárne sa potom používajú na zavlažovanie, klasické zalievanie alebo dnes tak moderné automatické postrekovanie. Zdrojom vody môžu byť kopané či vŕtané studne, ďalej zberné nádrže dažďovej vody alebo potoky a rybníky. Vzhľadom k tomu by sme Vám radi predstavili niekoľko zaujímavých produktov z našej tohtoročnej DAB.BOOSTER SILENT ponuky. Ak by sme riešili dodávku vody z kopanej studne alebo retenčnej nádrže, ponúka sa nám samonasávacia automatická vodáreň DAB.BOOSTER SILENT s veľmi tichým chodom, vhodná pre zásobovanie vodou chát alebo zavlažovanie. Jej prednosťou sú napríklad malé rozmery oproti klasickým domácim vodárňam s tlakovou nádobou, ktorá ich vybavenosťou evidentne predchádza. DAB.AD ČERPACIA TECHNIKA DAB Iste ste sa už niekedy stretli s nedostatočným výstupným tlakom, či to už bolo pri obyčajnom umývaní rúk alebo pri sprchovaní atď. Tento problém by mohla vyriešiť čerpacia stanica DAB. AD so samonasávacím čerpadlom riadená frekvenčným meničom. Jednotka s proporcionálnymi snímačmi tlaku a prietoku riadi otáčky čerpadla tak, že je dosahovaného prednastaveného tlaku i pri meniacom sa odbere. Riadiaca jednotka zaisťuje tichú a ekonomickú prevádzku. Jej využitie je hlavne pri posilnení tlaku v rodinných domoch a napríklad i v penziónoch. Nemáte napríklad na chate dostatok miesta pre inštaláciu klasickej vodárne? Prečo nepoužiť jedinú existujúcu ponornú domácu vodáreň DAB. DIVERTRON, ku ktorej nie je potrebné ďalšie príslušenstvo. Jej výhodou je tiež veľmi ľahká inštalácia a automatická prevádzka. Pri odbere sa automaticky spúšťa, po ukončení odberu vypína, chráni čerpadlo proti chodu nasucho. DAB.DIVERTRON Čerpadlo je poháňané elektromotorom, ktorý je nútene chladený čerpanou kvapalinou, a preto má čerpadlo relatívne malý nevyčerpateľný zvyšok. Je vhodná pre zásobovanie rodinných domov, chát alebo zalievanie záhrady. Samotné vŕtanie novej studne je finančne náročné, keď je naviac v novom vrte i väčší obsah piesku musíte sa zmieriť s ďalšími investíciami pre pravidelný servis čerpadla. Naše ponorné čerpadlá do vŕtaných studní IVAR. QPGO.P si s týmto nepríjemným IVAR.QPGO.P faktom poradí. Základným článkom hydrauliky tohto čerpadla je totiž špeciálne obežné koleso s priechodnosťou častíc až 3 mm, vďaka tomu je schopné bez problémov čerpať vodu s obsahom piesku až 120 g/m 3. Ďalším unikátnym riešením je kompaktná ochrana proti chodu nasucho integrovaná v prívodnom káble, nie je tak potrebná rozbehová skrinka ani inštalácia hladinových sond. Čerpadlo je vhodné pre zásobovanie vodou z úzkych a hlbokých vrtov do domácností i väčších objektov. Určite by sa Vám občas hodilo odčerpať vodu až do dna napríklad z bazéna, ale s klasickým plavákom, ktorý vypne čerpadlo ešte pri veľkom nevyčerpateľnom zvyšku, to nie je možné. Dosiahnete toho však, ak si zaobstaráte ponorné drenážne čerpadlo DAB.VERTY NOVA s integrovaným plavákom, ktoré vďaka nízko posadenému satiu má pri manuálnej prevádzke nevyčerpateľný zvyšok iba 3 mm. Svojimi rozmermi je schopné čerpať vodu z malých šácht od 20 x 20 cm. Vhodné pre odvodňovanie pivníc, jímok. Spoločnosť IVAR CS, spol. s r.o. pripravila ako už tradične, výber čerpacej techniky v akcii pre maximálnu efektivitu Vášho bývania, zalievania alebo postrekovania. V prípade Vášho záujmu sa obráťte na odborných predajcov, veľkoobchody alebo na našu obchodno-technickú kanceláriu. Obchodní a technické zastoupení, IVAR CS, spol. s r. o., Velvarská 9, Podhořany, Nelahozeves II tel.: , fax: , info@ivarcs.cz, Obchodné a technické zastúpenie SK, IVAR CS, spol. s r. o., Hodžova 261/1, Myjava tel.: , tel./fax: , ivar@stonline.sk, DAB.VERTY NOVA

41 Obchodní a technické zastoupení IVAR CS, spol. s r. o., Velvarská 9, Podhořany, Nelahozeves II tel.: , fax: info@ivarcs.cz, Obchodné a technické zastúpenie SK IVAR CS, spol. s r. o., Hodžova 261/1, Myjava tel.: , tel./fax: ivar@stonline.sk,

42 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2011 KONDENZAČNÉ KOTLY VIESSMANN S VÝKONOM AŽ 1,4 MW: VYSOKO-ÚČINNÁ TECHNIKA PRE VEĽKÉ VÝKONY Účinné kondenzačné systémy výrazne znižujú náklady ako aj emisie CO 2 a umožňujú dostupnosť energie aj do budúcnosti nakoľko ich možno prevádzkovať aj na prírodný bio olej alebo bioplyn, ktoré dopĺňajú fosílne palivá a možno ich bez problémov kombinovať s teplenými solárnymi zariadeniami, tepelnými čerpadlami a kotlami na drevo. Kompletná ponuka s kondenzačnými kotlami až do 1,4 MW V k ompletnej ponuke Viessmann so zdrojmi tepla pre všetky energetické nosiče sú k dispozícii na mimoriadne úsporné využívanie plynných ako aj kvapalných palív pri veľkých výkonových spektrách dva rady kotlov. Kotly radu Vitocrossal 300 a 200 sú vysokoúčinné kondenzačné kotly s výkonom až 1,4 MW, Vitoradial 300-T umožňuje vysoko-účinné využívanie spalného tepla z vykurovacieho oleja pri výkone až 335 kw. Okrem toho je možné využitie spalného tepla až do výkonu 6,6 MW pomocou výmenníkov tepla Vitotrans (typu spaliny/ voda), ktoré možno sériovo zapojiť za nízkoteplotné a horúcovodné kotly od firmy Viessmann. Všetky vykurovacie kotly firmy Viessmann možno na trvalo udržateľnú prevádzku kombinovať s regeneratívnymi energetickými systémami a kongeneračnými jednotkami a takto získať bi- a multivalentné systémy. Kompletná ponuka našej firmy má za týmto účelom k dispozícii všetky potrebné komponenty ako aj potrebnú systémovú techniku. Či už ide o akumulačný zásobník, alebo zariadneia na rozvod tepla alebo systémy na diaľkovú obsluhu či parametrizáciu na diaľku všetky komponenty sú pre účinnú prevádzku presne vzájomne zladené. Nový Vitocrossal 300 (typ CR3B) je k dispozícii v štyroch výkonnostných stupňoch od 787 po kw (pri systémových teplotách 50/30 C). Maximálny prevádzkový tlak je 6 barov. Na zabezpečenie dokonalého spálenia je spaľovacia komora dimenzovaná skutočne veľkoryso. Takto sú emisie nového Vitocrossal 300 mimoriadne nízke výrazne pod zákonnými medznými hodnotami. Trvalé využívanie spalného tepla s najvyššou účinnosťou Pre vysoký stupeň využitia spalného tepla disponuje Vitocrossal 300 výmeníkom tepla Inox-Crossal z ušľachtilej ocele s veľkými výhrevnými plochami. Cieleným vírením sa spaliny dostávajú do mimoridne intenzívneho kontaktu s povrchom výmenníka, a preto aj rýchlo dosahujú teplotu rosného bodu. Vysoko-účinný prenos tepla a vysoká miera kondenzácie výhrevnej plochy Inox-Crossal umožňujú u nového kotla Vitocrossal 300 stupeň využitia až 98 % (H s). Na trvalé zabezpečenie vysokej miery využitia spalného tepla, tak z povrchu ušľachtilej ocele kondenzát jednoducho steká smerom dolu. Tento samočiastiaci účinok udržiava plochu výmenníka čistú od usadenín. Druhé hrdlo spiatočky umožňuje v prípade Vitocrossal 300 rozdelenie vykurovacích okruhov na vysoko-teplotný okruh a na okruh nízko-teplotný. Takto nie je nutné vykurovacie okruhy s rôznymi systémovými teplotami na kondenzačnom kotli spájať. Separátnym pripojením nízkoteplotného okruhu je vždy zabezpečené maximálne množstvo spalného tepla. Novinka na rok 2011 U stacionárnach kondenzačných kotlov zavádza Viessmann v tomto roku nový Vitocrossal 300 s výkonmi 787 až 1400 kw. Vitocrossal 300: Nový plynový vykurovací kotol pre účinné využívanie spalného tepla až 1,4 MW Vysoko-účinná plynová kondenzačná technika s výkonom od 26 kw do 1,4 MW vykurovacie kotly Vitocrossal pokrývajú mimoriadne veľké výkonnostné spektrum. Plynové kondenzačné kotly Vitocrossal sú takto k dispozícii pre hospodárnu a ekologickú výrobu tepla, a to v rodinných domoch ako aj bytovkách, továrňach a iných komerčných prevádzkach ako aj v teplovodných sieťach. S novým Vitocrossal 300 (typ CR3B) ponúka firma Viessmann teraz plynový kondenzačný kotol s mimoriadne vysokým výkonom ide o najvýkonnejší kondenzačný kotol našej ponuky. Obr. 1 Nový Vitocrossal 300 je pri výkone až 1,4 MW najväčší kondenzačný kotol v programe firmy Viessmann a dosahuje normový stupeň využitia až 98 % (H s). 42

43 3/2011 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA Termín dodania Nový Vitocrossal 300 (typ CR3B) bude na trhu k dispozícii od septembra Ďalšie olejové/plynové vykurovacie kotly do výkonu 2000 kw z kompletného programu firmy Viessmann Obr. 2 Pomocou regulácie Vitotronic 300-K od firmy Viessmann je možné spojiť až štyri kotly Vitocrossal 300 do viackotlového zariadenia. Ovládanie je vďaka jasne štruktúrovanému menu mimoriadne jednoduché. Komfortná regulácia Vitotronic Tak, ako aj plynové a olejové kotly nižšieho výkonu, majú teraz aj stredné kotly firmy Viessmann, ako Vitocrossal 300 mimoriadne komfortnú obslužnú jednotku Vitotronic. Veľký podsvietený displej sa vyznačuje silným kontrastom a ukazuje vykurovacie krivky ako aj prevádzkové časy v grafickej podobe. Prehľadne a logicky štruktúrované menu umožňuje intuitívnu obsluhu. Príslušenstvo Na prevádzku kotla Vitocrossal 300 pri viackotlových systémoch s až štyrmi kotlami je k dispozícii nová regulácia Vitotronic 300-K. Táto je vybavená obslužnou jednotkou s mimoriadne veľkým grafickým displejom a jasne štruktúrovaným menu. Štandardizovaná zbernica LON umožňuje integráciu do systému pre riadenie budov. Cez Internet TeleControl s Vitocom a Vitodata je možné obsiahle diaľkové sledovanie a diaľková parametrizácia. Jednoduchá doprava na miesto a montáž Vitocrossal 300 dodávaný v troch dieloch má kompaktné rozmery (šírka x hĺbka x výška: 1294 x 3580 x 1549 mm) a nižšiu hmotnosť (1460 bez tepelnej izolácie, údaje platia pre vyhotovenie s výkonom 978 kw). Takto je doprava a umiestnenie kondenzačného kotla na mieste svojej budúcej prevádzky mimoriadne jednoduché. Vitocrossal 200 Plynový kondenzačný kotol s vykurovacou plochou Inox- -Crossal (z ušľachtilej ocele) a plynovým horákom MatriX, s výkonom 87 až 311 kw (ako dvojkotlové zariadenie až 622 kw) ako aj 404 až 628 kw (ako dvojkotlové zariadenie až 1256 kw), normový stupeň využitia tepla dosahuje 98 % (H s). Vitoplex 300 Oceľový vykurovací kotol na ľahký vykurovací olej/plyn s výkonom 90 až 500 kw ako aj 620 až 2000 kw, normový stupeň využiteľnosti tepla dosahuje 90 % (H s). Vitoplex 200 Oceľový vykurovací kotol na ľahký vykurovací olej/plyn s výkonom 90 až 560 kw ako aj 700 až 1950 kw, normový stupeň využitia tepla dosahuje 89 % (H s). Vitorond 200 Liatinový vykurovací kotol na ľahký vykurovací olej/plyn s výkonom 125 až 270 kw ako aj 320 až 1080 kw, normový stupeň využitia tepla dosahuje 88 % (H s). Vitotrans 300 Výmenník tepla typu spaliny/voda na využivanie spalného tepla s olejovým/plynovým nízkoteplotným vykurovacím kotlom, 90 až 6600 kw. 43

44 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2011 AKCIA: KVALITNÝ ROZVOD VODY RAUTITAN K PODLAHOVÉMU VYKUROVANIU REHAU ZDARMA ROZHODNITE SA PRE PODLAHOVÉ VYKUROVANIE REHAU A ZÍSKATE ZDARMA BALÍK ŠPIČKOVÝCH ROZVODOV VODY RAUTITAN S 10 ROČNOU GARANCIOU Podlahové vykurovanie REHAU patrí k absolútnej kvalitatívnej špičke Teraz máte možnosť v rovnakom štandarde namontovať aj rozvod vody RAUTITAN. Pozor na materiály! Nekvalitný vodovod skrýva veľké riziká a potenciálne škody unikajúcou vodou. Postup pre montážne firmy, ktoré majú záujem o uplatnenie akciových balíčkov RAUTITAN pre vodu, možno zhrnúť nasledovné: 1. Akcia je určená pre rodinné alebo radové rodinné domy. Na základe odberu materiálu pre podlahové vykurovanie v ľubovoľnom systéme REHAU pre konkrétny rodinný dom máte možnosť požiadať o BEZPLATNÝ BONUSOVÝ BALÍK ROZVODOV VODY RAUTITAN. 2. Na ovú adresu bratislava@rehau.com prípadne faxom na číslo zašlete objednávku. Ako doklad o odbere materiálu REHAU na podlahové vykurovanie je nutné pripojiť kópiu faktúry z Vášho veľkoobchodu. Materiál na podlahové vykurovanie sa rozumie: rúrky, komponenty pre pokládku (napr. systémové dosky), rozdeľovače a ďalšie príslušenstvo v zmysle platného cenníka REHAU. 3. Bonusový balík pre rozvody vody RAUTITAN je pevne definovaný a jeho hodnota závisí od cenníkovej ceny odobratého materiálu pre podlahové vykurovanie. Na jeden rodinný dom máte nárok na max. 2 ľubovoľné balíky RAUTITAN. 4. Bonusové balíky RAUTITAN pokryjú podľa situácie približne polovicu potrebného materiálu pre rozvod vody. Zvyšné komponenty je nutné doobjednať vo Vašom veľkoobchode, kde sú skladovo dostupné, prípadne cez službu RAUTITAN EX-PRESS 24 s rýchlym dodaním tvaroviek RAUTITAN do 24 hodín. 5. Montážne náradie REHAU Vám v prípade potreby bezplatne zapožičiame. 6. Platnosť akcie je od do T.j. odber materiálu na podlahové vykurovanie aj žiadosť o bonusový balík RAUTITAN je nutné uskutočniť v tomto období. Bonusové balíky pre rozvody vody RAUTITAN sú, ako je vyššie uvedené, pevne definované. Podľa hodnoty odobratého materiálu pre podlahové vykurovanie máte si môžete zvoliť medzi balíkom MINI alebo ŠTANDARD, prípadne ich kombináciu. Balík MINI získate bezplatne pri odbere tovaru na podlahové vykurovanie REHAU v cenníkovej hodnote nad EUR s DPH (2 400 EUR bez DPH, zodpovedá cca. 80 m 2 podlahového vykurovania so systémovou doskou). Balík ŠTANDARD získate bezplatne pri odbere tovaru na podlahové vykurovanie REHAU v cenníkovej hodnote nad EUR s DPH (3 600 EUR bez DPH, zodpovedá cca. 120 m 2 podlahového vykurovania so systémovou doskou). KATALÓ- GOVÉ ČÍSLO POPIS BALÍK MINI ZDARMA PRI ODBERE PODLAHOVÉHO VYKUROVANIA NAD 2880 EUR S DPH Množstvo v balíku MINI Jednotková cena EUR bez DPH Cena spolu EUR bez DPH BALÍK ŠTANDARD ZDARMA PRI ODBERE PODLAHOVÉHO VYKUROVANIA NAD 4320 EUR S DPH Množstvo v balíku ŠTANDARD Jednotková cena EUR bez DPH Cena spolu EUR bez DPH Univerzálna rúrka RAUTITAN stabil 20x2,9 100 m 3,20 320, m 3,20 320, Univerzálna rúrka RAUTITAN stabil 25x3,7 15 m 5,77 86, Násuvná objímka 20 PX 40 ks 0,84 33,60 60 ks 0,84 50, Násuvná objímka 25 PX 20 ks 1,14 22, Nást. koleno s vnútorným závitom 20- Rp1/2 10 ks 6,29 62,90 15 ks 6,29 94, T-kus 20 PX 10 ks 5,76 57,60 10 ks 5,76 57, T-kus PX 2 ks 6,52 13, T-kus PX 2 ks 6,52 13, Prechod s vonkajším závitom 25-R3/4 /L18 MX 2 ks 7,21 14, Koleno 90, 25 MX 4 ks 6,14 24, Spojka PX 4 ks 4,82 19,28 Suma EUR bez DPH 474,10 716,04 Suma EUR vrátane 20 % DPH 568,92 859,25 Vaša platba za Balík 0,00 0,

45 3/2011 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA IZOLACE HT/ARMAFLEX S ODOLÁVÁ VYSOKÝM TEPLOTÁM I ROZMARŮM POČASÍ Společnost Armacell, největší světový výrobce technických izolací, vyvinula izolační materiál HT/Armaflex S, který je mimořádně odolný vůči vysokým teplotám a povětrnostním vlivům. Díky těmto vlastnostem představuje HT/Armaflex S účinné a trvanlivé řešení pro izolace topných, průmyslových a solárních systémů nebo venkovních instalací vystavených UV záření. HT/Armaflex S je vysoce ohebný izolační materiál se strukturou uzavřených buněk na bázi lisované elastomerové pěny. Vyniká vysokým rozsahem teplotní odolnosti (od -50 do stupňů Celsia) a zároveň velmi příznivými parametry tepelné vodivosti. Díky tomu, že izolace bez problémů snáší velmi nízké i vysoké teploty bez jakékoli změny vlastností a poradí si s velkými rozdíly teplot, je velmi ideální pro použití u venkovních instalací například na střechách, pláštích budov apod. Kromě výborných izolačních vlastností disponuje HT/Armaflex také vynikajícími ochrannými a bezpečnostními parametry. Elastomerová pěna HT/Armaflex S uzavřenou buněčnou strukturou totiž účinně zabraňuje pronikání vodních par. Celá izolace je pokryta vrstvou polyolefinové fólie černé nebo bílé barvy, která chrání materiál proti povětrnostním vlivům, UV záření a mechanickému poškození. HT/Armaflex S je navíc bezpečný i při požáru. Jedná se totiž o materiál těžce hořlavý, samozhášivý, nekapající a nešířící plamen. Izolace Armacell HT/Armaflex S, foto Armacell Vzhledem k tomu, že HT/Armaflex S bez problémů zvládá teploty až 150 stupňů Celsia, je předurčen pro systémy s velmi vysokou teplotou média v trubkách, tedy například pro solární kolektory, topné systémy, rozvody horkých plynů, teplárenské rozvody, potrubní rozvody v průmyslu, ale třeba i pro motory. Vynikající izolační vlastnosti, které jsou pro obdobné systémy vyžadovány, zaručuje velmi nízký součinitel tepelné vodivosti (pouhých 0,038 W/m*K při teplotě 0 stupňů Celsia). Rovnoměrně rozprostřená a stabilní uzvařená struktura buněk materiálu HT Armaflex/S zabraňuje proudění tepla, pomáhá udržovat nízkou vnější povrchovou teplotu a eliminuje tak tepelné ztráty. Úspora průtoku tepla při použití HT Armaflex/S oproti neizolovanému potrubí může činit více než 80 %. Bílá instalace HT/Armaflex S, foto Armacell Armacell datuje svoji historii až do roku 1860, kdy vznikla v USA mateřská společnost Armstrong Cork, pozdější Armstrong World Industries. Původně výrobce korkových zátek se rychle přeorientoval na produkci izolačních materiálů a v 50. letech 20. století uvedl na trh revoluční izolační materiál na bázi elastomerů známý jako Armaflex. V roce 1965 pak byla výroba Armaflexu zahájena v Evropě, v německém Münsteru. Neméně přelomovým izolačním materiálem se stal Tubolit elastická pěna s uzavřenou buněčnou strukturou na bázi polyetylenu. Armacell ve své dnešní podobě vznikl v roce 2000, kdy byla soukromými investory odkoupena izolační divize koncernu Armstrong World Industries a založena samostatná společnost Armacell International GmbH. V současné době se firma specializuje na výrobu elastických materiálů a nabízí nejširší a komplexní řadu elastických výrobků pro tepelnou, akustickou, protiparovou a ochrannou izolaci, které jsou určeny pro topné systémy, chladírenské instalace, klimatizační, ventilační a sanitární instalace a stává se zároveň světovým lídrem v této oblasti. Koncern Armacell nyní představuje 20 výrobních závodů ve 13 zemích světa, které zaměstnávají zhruba lidí. Roční obrat společnosti dosahuje přibližně 400 milionů EUR. Solární systém izolovaný Armacell HT/Armaflex S, foto Armacell 45

46 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2011 PREHĽAD PONUKY KONDENZAČNÝCH KOTLOV PROTHERM Z pohľadu užívateľa sú najdôležitejšími vlastnosťami, ktoré má mať dobrý kondenzačný kotol, vysoká účinnosť a komfort pri používaní, ako aj mnohoročná životnosť a ľahká obsluha. Na uľahčenie práce inštalatéra by sa mal dať kotol pohodlne zapojiť a mal by sa ľahko spúšťať. Všetky tieto požiadavky sú základom pre konštruktérov Protherm pri navrhovaní nových zariadení. Je to vidieť aj na jednotlivých vlastnostiach kondenzačných kotlov z našej ponuky, počnúc závesnými kotlami s najmenšími rozmermi a končiac kompaktnými stacionárnymi kotlami. Navyše, každý z nich má ešte vlastnosť, ktorá ho odlišuje, umožňuje jeho vhodné umiestnenie a zodpovedá požiadavkám investora. Celistvý kryt, malé rozmery Najmenším kondenzačným kotlom z ponuky Protherm je kotol Panther Condens, dostupný vo verzii len na vykurovanie s výkonom do 12 kw a do 24 kw, alebo vo verzii s prípravou teplej vody prietokovým spôsobom s výkonom 24 kw a s maximálnym výkonom do kúrenia 18 kw. Je to zariadenie malých rozmerov, čo umožňuje nainštalovať kotol napríklad v kuchyni. Jeho obsluha je veľmi jednoduchá a vykonáva sa pomocou ovládacieho panela, umiestneného na kotle alebo pomocou izbového regulátora s digitálnou komunikáciou. Všetky nastavenia vykonané pracovať s nižšou teplotou vykurovacej vody a intenzívne ochladzuje spaliny, z ktorých získava dodatočné množstvo energie, čo zasa spôsobuje redukciu spotreby plynu. Kotol Panther Condens je veľmi jednoduchý a jeho spustenie je pohodlné. V dodávke ku kotlu sa nachádza závesná konzola na montáž na stenu. V prípade použitia pripojovacej rampy, ktorá obsahuje spolu s uzatvárajúcimi ventilmi vykurovacej vody aj ventil studenej vody a plynu, stačí upevniť rampu na stenu a následne pospájať inštaláciu s ventilmi a tvarovkami nachádzajúcimi sa na rampe. Toto riešenie veľmi urýchľuje inštaláciu, umožňuje lepší prístup k všetkým prípojkám a nevyžaduje merať vzdialenosť medzi jednotlivými prípojkami. Po spojení inštalácie s rampou stačí umiestniť tesnenie na prípojkách rampy, namontovať kotol a dotiahnuť spojovacie články. Spustenie kotla je potom pre kvalifikovaného servisného technika veľmi jednoduchá činnosť vďaka tomu, že má k dispozícii náležité servisné kódy, ktoré mu umožnia spustiť funkciu automatického odvzdušnenia kotla a vyvolať prevádzku s minimálnym a maximálnym výkonom. Tým sa uľahčí rýchle vyhotovenie analýzy spalín s následným nastavením horáka na požadované hodnoty. Veľmi vysoký komfort teplej vody Tiger Condens je najnovší kotol Protherm, čiže závesný kondenzačný kotol so zabudovaným vrstvovo plneným zásobníkom teplej vody s objemom 42 l. Tento kotol sa využíva hlavne v tých prípadoch, kde je vysoká spotreba teplej vody (napríklad obsluha 2 kúpeľní) a investor chce šetriť plochu v kotolni. Je to možné vďaka veľkému maximálnemu výkonu týchto kotlov (25,5 kw), ktorý umožňuje prietokovo ohriať až 14 l vody za minútu. Vďaka tomu je možné zásobovať súčasne dve štandard- regulátorom sú okamžite prenášané do kotla. Ak však napríklad na regulátore bolo zmenené nastavenie teploty TV, nová zvolená hodnota je hneď uložená do pamäte kotla. Je to veľmi pohodlné riešenie, ktoré uľahčuje obsluhu hlavne v prípade, keď je kotol umiestnený v oddelenej miestnosti alebo kotolni. Navyše na získanie vyššej výkonnosti bol kotol vybavený automatickým systémom kontroly vonkajšej teploty, ktorý po namontovaní snímača vonkajšej teploty optimalizuje prevádzku zariadenia pomocou prispôsobenia teploty vykurovacej vody kotla k aktuálnym stratám tepla budovy. Vďaka tomu môže kotol 46

47 3/2011 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA né sprchy. Navyše, ak napríklad nastane náhly zvýšený odber spojený s využitím troch spŕch, alebo naplnením veľkej vane, kotol využíva rezervu energie nahromadenú v zásobníku TV. Po zmiešaní teplej vody ohrievanej prietokovo s tou, ktorá je nazbieraná v zásobníku, môžete získať dokonca až 185 litrov TV v priebehu 10 minút. Aby ste získali takéto množstvo teplej vody iným spôsobom, museli by ste využiť zásobník s objemom aspoň 180 l. Použitím kotla Tiger Condens ušetríte veľa miesta v kotolni, čo umožňuje lepšie využiť priestor v budove. Je to dôležitá vlastnosť hlavne pri súčasných vysokých nákladoch na 1 m 2 plochy domu. Je to tiež možné vďaka tomu, že kotol obsahuje prakticky všetky komponenty, ktoré sú potrebné v kotolni, čiže poistné ventily a ventily na inštaláciu VV a TV, sifón, čerpadlo, filter VV a TV. Pred rozhodnutím inštalovať tento kotol je samozrejme potrebné zvážiť, či Vám stačí maximálny výkon do kúrenia 18 kw (na prípravu teplej vody je to až 25,5 kw) a či máte možnosť viesť rozvody do izbového regulátora a snímača vonkajšej teploty. Ak sa to nie je možné, je vhodné použiť bezdrôtový izbový regulátor (diaľkový ovládač) a bezdrôtový snímač vonkajšej teploty. Na záver môžeme zhrnúť, že použitie kotla Tiger Condens znamená najväčšie možnosti a najjednoduchšiu inštaláciu. Bohaté vybavenie a nízke náklady na údržbu Posledným a najväčším kondenzačným kotlom Protherm je stacionárny kotol Lev 30KKZ, s výkonom do 25 kw so zabudovaným zásobníkom teplej vody a objemom 95 l. Podobne ako ostatné zariadenia Protherm má veľmi vysokú účinnosť a jednorázovo umožňuje získať až 200 l teplej vody. Tiež i jeho inštalácia je veľmi jednoduchá, pretože kotol obsahuje všetky potrebné komponenty a stačí ho len zapojiť na vykurovací systém, studenú TV a plyn. Kotol Lev 30KKZ má bohaté vybavenie, ktoré obsahuje: nerezový výmenník tepla, zásobník TV s ochrannou anódou, sifón, dva poistné ventily, dopúšťací a vypúšťajúci ventil, jedno čerpadlo, elektronickú dosku riadenia, zabudovaný režim riadenia teploty VV podľa vonkajšej teploty, trojcestný ventil, expanzné nádoby pre VV aj TV. Je to kotol tiež s veľkými možnosťami v oblasti automatiky. Okrem možnosti ovládania kotla izbovým regulátorom, máte možnosť použitia spínacích hodín časového ohrevu TV ako aj spínacích hodín nočného útlmu. Dá sa povedať, že je to stacionárny kotol s malým rozmermi (iba 155 x 54 x 57 cm), s bohatým vybavením a vysokou účinnosťou (do 200 l TV/10 min), ktorý sa svojím dizajnom hodí aj do interiéru bytu.

48 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2011 ODBORNÉ SEMINÁRE: TA HYDRONICS Spoločnosť TA HYDRONICS (doteraz známa ako IMI International s.r.o.) v spolupráci s A-SICE s.r.o. usporiadala v mesiaci apríl až máj tri odborné semináre, ktoré prebiehali v mestách Košice, Žilina a Bratislava. Semináre boli určené pre projektantov, prevádzkovateľov, technických aj montážnych pracovníkom a všetkých záujemcom z oblasti vykurovania a chladenia. Semináre boli tematicky zamerané na návrhy termostatických ventilov, regulačných šrúbení a prvkov pre podlahové vykurovanie výrobcu Heimeier. Konkrétne boli účastníci seminárov informovaní o témach: Správny návrh termostatického ventilu pre dosiahnutie úspor energií Termostatické ventily s prednastavením a bez prednastavenia Ako sa vyvarovať hluku vo vykurovacích telesách Podlahové rozdeľovače s automatickými obmedzovačmi prietoku Medzi ďalšie odprednášané témy patrili dynamické vyvažovanie sústav, stabilizácia tlakovej diferencie TA s témami: Stabilizácia tlakovej diferencie v sústavách s premenlivým prietokom Vyvažovanie a diagnostika porúch Kompatibilita sústavy a zdroje tepla Návrhy expanzných nádob, ako aj výpočet tlakových pomerov v sústave Pneumatex bola odprednášaná v prednáškach na témy: Výpočet tlakových pomerov v sústavách vykurovania Správny návrh expanzných objemov a nádob podľa platnej legislatívy Účastníci seminárov boli oboznámení aj so zmenami v názve firmy a zmenami, ktoré sa týkajú obchodných vzťahov. Informácie, ktoré na prednáškach obdŕžali, uspokojili všetkých prítomných. Za organizáciu patrí vďaka spoločnosti A-SICE, s.r.o. PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2011 PROTHERM PRODUCTION ROZŠIRUJE VÝROBU Výroba závesných nekondenzačných kotlov skupiny Vaillant Group sa sústreďuje do Skalice. V najbližších mesiacoch tu spoločnosť plánuje spustiť do prevádzky dve nové výrobné linky. Naša spoločnosť vyrobí ročne okolo kotlov. V minulom roku sme oproti tomu predchádzajúcemu zaznamenali nárast výroby o 10 %. Predpokladáme, že s novými linkami bude tento počet kotlov ešte vyšší a nám sa podarí získať veľa spokojných zákazníkov. Predpokladáme, že tento rok vyrobíme až kotlov, hovorí Ing. Peter Kuba, riaditeľ Protherm Production. S rozšírením výroby sa otvorí najmä pre obyvateľov skalického regiónu priestor obsadiť nové pracovné pozície. Hľadáme ľudí nielen do výroby, ale plánujeme obsadzovať aj technické pozície. Našou snahou je posilniť predovšetkým vývojové oddelenie zamerané na vývoj hydraulických modulov. Potrebujeme komunikačne zdatných strojárov so znalosťou angličtiny, ktorí dokážu obhájiť svoje projekty aj na nadnárodnej úrovni nášho koncernu. Vytvárame priestor pre využitie potenciálu kvalifikovanej pracovnej sily v oblasti vývoja moderných technológií. Zatiaľ sme len jednou z mála firiem, ktorá na Slovensku ponúka možnosť sebarealizácie aj vysoko kvalifikovaným odborníkom, zdôrazňuje Peter Kuba. Spoločnosť Protherm Production sa snaží zaujať svojich potenciálnych zamestnancom mnohými benefitmi, vrátane motivačného ohodnotenia, vyplácania 13. a 14. platu, ďalšieho vzdelávania, organizovania spoločenských a športových podujatí, či poskytovania príspevkov pri životných jubileách. Výroba spoločnosti Protherm Production sa vyznačuje sezónnosťou. Najvyšší nábor sezónnych zamestnancov je predovšetkým v letných obdobiach, kedy je kvôli prichádzajúcej vykurovacej sezóne najvyšší dopyt po kotloch. Práca je vhodná pre každého priemerne zručného človeka. V prípade, že sú brigádnici šikovní, majú šancu získať v našej spoločnosti po skončení sezónnych prác trvalý pracovný pomer. Zamestnanci sú pre nás predovšetkým partneri, ktorým vychádzame v ústrety a snažíme sa im vytvoriť pracovné prostredie, v ktorom sa budú cítiť príjemne, uzatvára Peter Kuba. 48

49

50 INFORMÁCIE PRE INZERENTOV PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2011 V prípade, že sa rozhodnete inzerovať v našom časopise, môžete tak urobiť v nasledovných formátoch: Cenník inzercie Vám zašle redakcia na vyžiadanie. Mimo Vami objednanej plošnej inzercie dohodou radi uverejníme aj Vaše odborné články. Fakturácia na základe Vašej objednávky po vyjdení každého čísla so 14-dennou lehotou splatnosti. Storno poplatky: 15 % pred uzávierkou, 50 % po uzávierke. Storno je možné len písomne! Grafické stvárnenie (podklady) doručí firma najneskôr 2 týždne pred uzávierkou čísla na každé číslo: elektronickou formou dodá na CD alebo podklady pošle mailom na adresu: grafik@voc.sk texty: WORD, obrazová dokumentácia: formát: *pdf, *jpg, rozlíšenie minimálne 300 dpi., farebnosť: CMYK OBJEDNÁVKA PREDPLATNÉHO R Týmto si u Vás objednávame celoročné predplatné časopisu: počet kusov:... počet kusov:... počet kusov:... Firma:... Sídlo firmy fakturačná adresa:... PSČ:... IČO:... IČ DPH:... Tel.:... Kontaktná osoba:... Tel. / Mobil: Časopis zasielajte na adresu (ak nie je totožná so sídlom firmy):... Dátum:... Pečiatka podpis Ročné predplatné 15 s DPH. Objednávkový lístok zašlite na adresu: V.O.Č. SLOVAKIA, s.r.o., Školská 23, Košice Tel.: , fax: , mobil: , voc@voc.sk
