1 CZ NÁVOD K INSTALACI Trouba De Dietrich

2 Vážená zákaznice, vážený zákazníku, objevovat výrobky De Dietrich znamená zakoušet jedinečné emoce, které mohou být vyvolány pouze hodnotnými předměty. Okouzlení přijde hned po prvním pohledu. Kvalita designu se projevuje nadčasovou estetikou a propracovanou stylovostí, které udělují každému předmětu elegantní a rafinovaný vzhled v dokonalé vzájemné harmonii. Následně přichází neodolatelná touha dotknout se. Design De Dietrich se opírá o robustní a prestižní materiály, upřednostňována je autentičnost. Spojením nejmodernějších technologií s ušlechtilými materiály zajišťuje De Dietrich realizaci výrobků vysoké úrovně pro kulinářské umění, vášeň sdílenou všemi příznivci dobrého jídla. Přejeme Vám maximální spokojenost při používání tohoto nového přístroje a bude nám potěšením přijímat Vaše podněty a odpovídat na Vaše dotazy. Obracejte se s nimi prosím na naše zákaznické oddělení nebo internetové stránky. Zaregistrujte si prosím svůj výrobek na stránkách abyste mohli plně požívat výhod značky. Děkujeme Vám za důvěru. De Dietrich Veškeré informace o značce naleznete na stránkách Zveme Vás k návštěvě Galerie De Dietrich v ulici Pépiniere č. 6 v 8. pařížském obvodu. Otevřeno od úterý do soboty od 10h do 19h. Zákaznické oddělení :

3 OBSAH CZ 1 / PRO UŽIVATELE Bezpečnostní pokyny 04 Ochrana životního prostředí 05 2 / INSTALACE PŘÍSTROJE Výběr umístění 06 Vestavění 06 Elektrické připojení 07 3 / POPIS PŘÍSTROJE Příslušenství 08 4 / ÚDRŽBA A ČIŠTĚNÍ PŘÍSTROJE Čištění vnějšího povrchu 10 Čištění dvířek 11 Demontáž stupňovitých držáků 13 Výměna žárovky trouby 14 V jakém případě je třeba provést pyrolýzu? 15 5 / PŘI PROVOZNÍCH ANOMÁLIÍCH 16 6 / POPRODEJNÍ SERVIS 17 3

4 CZ 1 / PRO UŽIVATELE Důležité Tento návod k použití si uschovejte. Pokud byste přístroj chtěli prodat nebo darovat, zkontrolujte, zda je k němu přiložen tento návod. Před instalací a použitím Vašeho přístroje si přečtete tyto rady. Uvádíme je pro bezpečnost Vaši a Vašeho okolí. BEZPEČNOSTNÍ POKYNY Tento spotřebič je určen pro použití v domácnosti. Je určen výhradně pro přípravu potravin. Tato trouba neobsahuje žádné azbestové komponenty. Dávejte pozor, aby si se spotřebičem nehrály děti. Při převzetí spotřebiče jej ihned vybalte nebo nechte vybalit. Zkontrolujte jeho celkový vzhled. Případné výhrady formulujte písemně do dodacího listu, jehož jeden výtisk si necháte. Váš spotřebič je určen pro běžné domácí použití. Nepoužívejte jej pro obchodní, průmyslové nebo jiné účely, než ke kterým je určen. Neměňte nebo nepokoušejte se měnit vlastnosti spotřebiče. Bylo by to pro vás nebezpečné. UPOZORNĚNÍ: Přístupné části mohou být při používání horké. Do kontaktu se spotřebičem by neměly přijít malé děti. Nikdy spotřebič nevytahujte uchopením za madlo dvířek. Před prvním použitím troubu přibližně na 15 minut naprázdno zahřejte. Ujistěte se, že místnost je dostatečně odvětraná. Možná ucítíte určitý zvláštní zápach nebo trochu kouře. Tento jev je zcela normální. Při používání se trouba zahřívá. Nedotýkejte se topných prvků uvnitř trouby. Při vkládání nebo vyjímání jídel nepřibližujte ruce k horním topným článkům, používejte kuchyňskou chňapku. Při čištění budou přístupné části trouby teplejší než při běžném použití. Zamezte přístup k troubě malým dětem. Než začnete čistění trouby pyrolýzou, odstraňte veškeré opékací náčiní a odstraňte největší znečištění. Při pyrolýze se zvýší teplota přístupných částí trouby více než při běžném použití. Zamezte přístup k troubě malým dětem. Po pečení dejte pozor na to, abyste opékací náčiní (rošt, mechanismus k otáčení rožně atd.) neuchopili holýma rukama. Nikdy nepokládejte alobal přímo na plech trouby (viz kapitola s popisem trouby), akumulované teplo by mohlo poškodit smalt. Nepokládejte těžká břemena na otevřená dvířka trouby a přesvědčte se, že na troubu nemůže dosáhnout ani si na ni sednout malé dítě. Při každém čištění vnitřních částí trouby musí být trouba vypnutá. Přístroj nesmí být používán osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo mentálními schopnostmi ani osobami bez zkušeností či znalostí přístroje, jedině pokud by nad nimi osoba zodpovědná za jejich bezpečnost prováděla dozor nebo jim podala předběžné pokyny ohledně používání přístroje. Kromě příslušenství dodaného s troubou používejte pouze plechy odolné vůči vysokým teplotám (řiďte se pokyny výrobce). Po použití trouby se přesvědčte, že jsou všechny ovládací prvky v poloze vypnutí. Po použití nepoužívejte troubu jako spíž ani ke skladování žádných potřeb. 4

5 1 / PRO UŽIVATELE CZ Na čištění přístroje nikdy nepoužívejte parní nebo vysokotlaké přístroje (pokyny pro elektrickou bezpečnost). - Dbejte na to, aby byla dvířka při pečení zavřená. (PODLE MODELU) Trouba je kvůli Vaší bezpečnosti vybavena AUTOMATICKÝM VYPNUTÍM pro případ, že byste ji omylem zapomněli vypnout. Po 23h30 provozu se aktivuje funkce AS (Auto Stop) a trouba přestane péct. Místo času se objeví AS nebo Auto Stop a trouba bude určitou dobu pípat. ŠETRNÉ CHOVÁNÍ K ŽIVOTNÍMU PROSTŘEDÍ Obalové materiály tohoto zařízení jsou recyklovatelné. Podílejte se na jejich recyklaci a přispějte tak k ochraně životního prostředí Likvidujte je v kontejnerech s komunálním odpadem určených k tomu účelu. Také Váš přístroj obsahuje mnoho recyklovatelných materiálů. Je tedy označen tímto logem, které Vám sděluje, že se vyřazené přístroje nemají mísit s jiným typem odpadů. Recyklace přístrojů, kterou zajišťuje výrobce, se tak provádí za nejlepších podmínek podle evropské směrnice 2002/96/ES o odpadech pocházejících z elektrických a elektronických zařízení. Informujte se na obecním úřadě v místě bydliště nebo u svého prodejce, kde se nacházejí sběrná místa pro použité spotřebiče nejblíže Vašemu bydlišti. Děkujeme Vám za Váš příspěvek k ochraně životního prostředí. Instalaci smí provádět výhradně montážník nebo kvalifikovaný technik. Přístroj odpovídá následujícím evropským směrnicím: - Směrnice č. 2006/95/ES o nízkém napětí pro udělení značky CE. - Směrnice č.89/336/ehs o elektromagnetické kompatibilitě ve znění směrnice č. 93/68/EHS pro udělení značky CE. - Předpis ES č. 1935/2004 o materiálech a předmětech určených pro styk s potravinami. 5

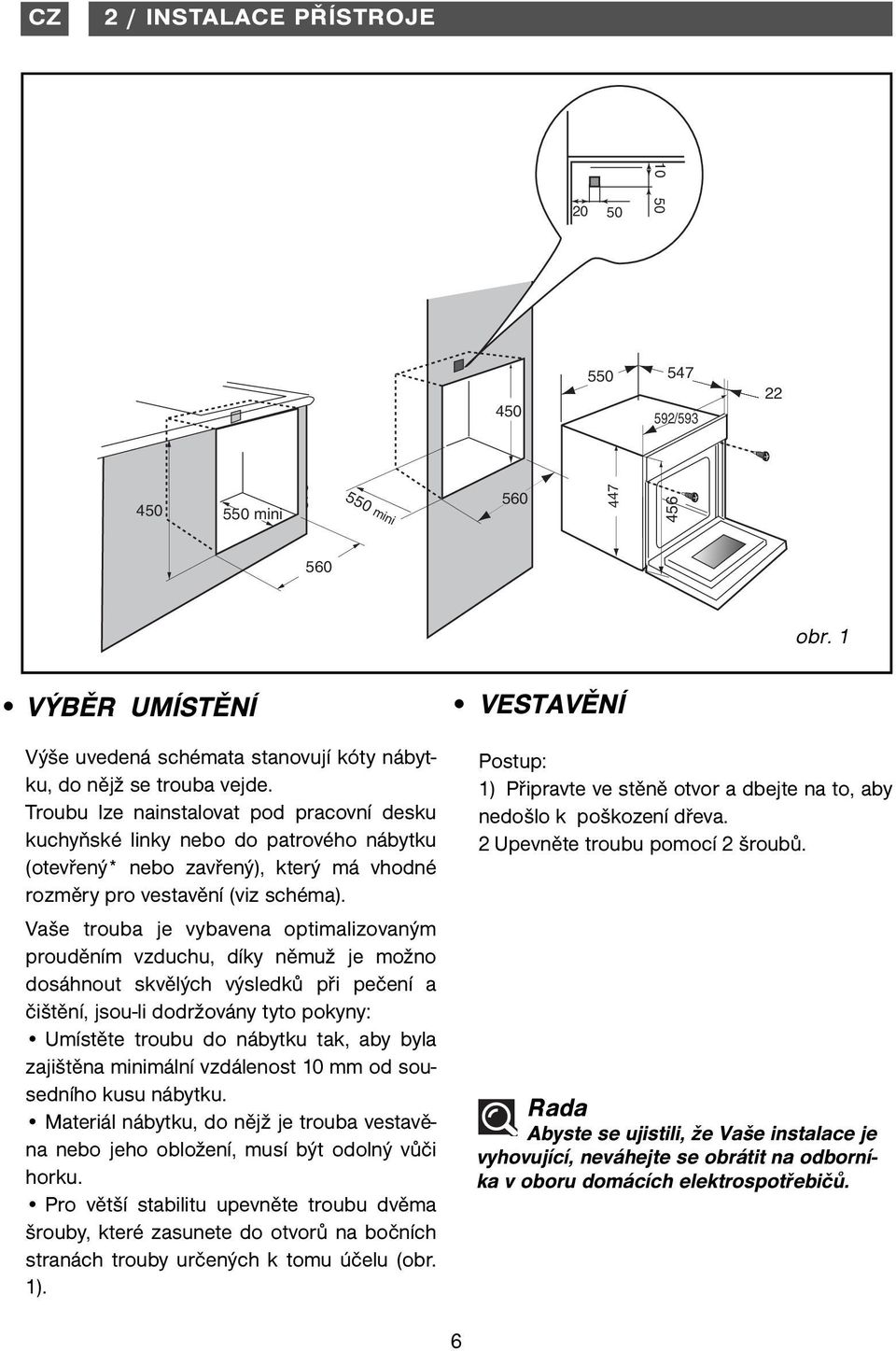

6 447 CZ 2 / INSTALACE PŘÍSTROJE / mini mini obr. 1 VÝBĚR UMÍSTĚNÍ Výše uvedená schémata stanovují kóty nábytku, do nějž se trouba vejde. Troubu lze nainstalovat pod pracovní desku kuchyňské linky nebo do patrového nábytku (otevřený* nebo zavřený), který má vhodné rozměry pro vestavění (viz schéma). Vaše trouba je vybavena optimalizovaným prouděním vzduchu, díky němuž je možno dosáhnout skvělých výsledků při pečení a čištění, jsou-li dodržovány tyto pokyny: Umístěte troubu do nábytku tak, aby byla zajištěna minimální vzdálenost 10 mm od sousedního kusu nábytku. Materiál nábytku, do nějž je trouba vestavěna nebo jeho obložení, musí být odolný vůči horku. Pro větší stabilitu upevněte troubu dvěma šrouby, které zasunete do otvorů na bočních stranách trouby určených k tomu účelu (obr. 1). VESTAVĚNÍ Postup: 1) Připravte ve stěně otvor a dbejte na to, aby nedošlo k poškození dřeva. 2 Upevněte troubu pomocí 2 šroubů. Rada Abyste se ujistili, že Vaše instalace je vyhovující, neváhejte se obrátit na odborníka v oboru domácích elektrospotřebičů. 6

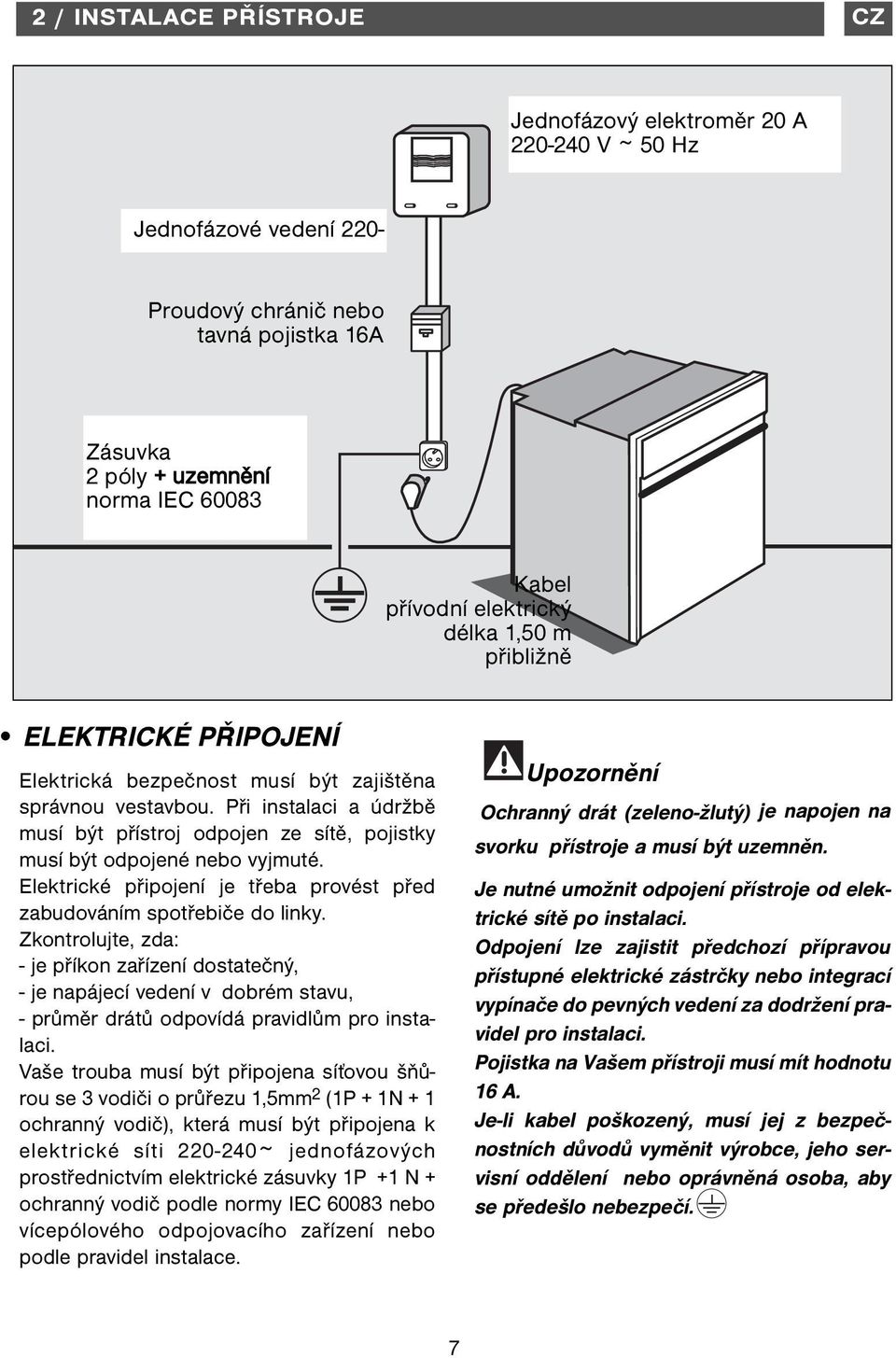

7 2 / INSTALACE PŘÍSTROJE CZ Jednofázový elektroměr 20 A V ~ 50 Hz Jednofázové vedení 220- Proudový chránič nebo tavná pojistka 16A Zásuvka 2 póly + uzemnění norma IEC Kabel přívodní elektrický délka 1,50 m přibližně ELEKTRICKÉ PŘIPOJENÍ Elektrická bezpečnost musí být zajištěna správnou vestavbou. Při instalaci a údržbě musí být přístroj odpojen ze sítě, pojistky musí být odpojené nebo vyjmuté. Elektrické připojení je třeba provést před zabudováním spotřebiče do linky. Zkontrolujte, zda: - je příkon zařízení dostatečný, - je napájecí vedení v dobrém stavu, - průměr drátů odpovídá pravidlům pro instalaci. Vaše trouba musí být připojena síťovou šňůrou se 3 vodiči o průřezu 1,5mm 2 (1P + 1N + 1 ochranný vodič), která musí být připojena k elektrické síti ~ jednofázových prostřednictvím elektrické zásuvky 1P +1 N + ochranný vodič podle normy IEC nebo vícepólového odpojovacího zařízení nebo podle pravidel instalace. Ochranný drát (zeleno-žlutý) je napojen na svorku přístroje a musí být uzemněn. Je nutné umožnit odpojení přístroje od elektrické sítě po instalaci. Odpojení lze zajistit předchozí přípravou přístupné elektrické zástrčky nebo integrací vypínače do pevných vedení za dodržení pravidel pro instalaci. Pojistka na Vašem přístroji musí mít hodnotu 16 A. Je-li kabel poškozený, musí jej z bezpečnostních důvodů vyměnit výrobce, jeho servisní oddělení nebo oprávněná osoba, aby se předešlo nebezpečí. 7

8 CZ 2 / INSTALACE PŘÍSTROJE Neneseme odpovědnost za nehody způsobené neexistujícím, vadným nebo nesprávným uzemněním. Vyžaduje-li elektroinstalace Vaší domácnosti pro připojení spotřebiče úpravu, zavolejte kvalifikovaného elektrikáře. Je-li na troubě jakýkoli nedostatek, odpojte ji nebo vyjměte pojistku připojovacího vedení přístroje. PŘÍSLUŠENSTVÍ (podle typu) Bezpečnostní mřížka (obr. 1) Mřížka může být použita pro všechny plechy a formy s potravinami určenými k pečení nebo zapékání. Může se používat ke grilování (pokládat přímo na ni). Přední Zadní Obr. 1 Multifunkční miska 45 mm (obr. 2) Miska vsunutá do stupňů pod mřížkou zachytává šťávu a tuk při grilování, lze ji rovněž zpola naplnit vodou při pečení ve vodní lázni. Nedávejte do misky na zachycování šťávy pečeně nebo masa, protože by to silně znečišťovalo stěny trouby. Obr. 2 8

9 3 / POPIS PŘÍSTROJE CZ PŘÍSLUŠENSTVÍ (podle typu) Multifunkční miska 5 mm (obr.3) Slouží jako miska na moučníky a má zahnutý okraj. Používá se pro pečení cukrovinek, jako např. větrníčků s krémem, sněhových pusinek, čajového pečiva, listového těsta... Obr. 3 Multifunkční miska 20 mm (obr.4) Miska vsunutá do stupňů pod mřížkou zachytává šťávu a tuk při grilování, lze ji rovněž zpola naplnit vodou při pečení ve vodní lázni. Nedávejte do pánve na zachycování šťávy pečeně nebo masa, protože by to silně znečišťovalo stěny trouby. Obr. 4 9

10 CZ 4 / ÚDRŽBA A ČIŠTĚNÍ PŘÍSTROJE ČIŠTĚNÍ VNĚJŠÍHO POVRCHU K čištění okénka elektronického programátoru a dvířek trouby použijte měkký hadřík napuštěný prostředkem na mytí oken. Nepoužívejte tekutý prášek ani drsné houbičky. Pro ochranu Vašeho spotřebiče Vám doporučujeme používat čisticí prostředky Clearit. Zkušenosti odborníků k službám zákazníků Clearit nabízí specializované výrobky a vhodná řešení pro každodenní údržbu Vašich elektrospotřebičů a kuchyní. Zakoupit je můžete u Vašeho obvyklého prodejce společně s celou řadou příslušenství a spotřebního zboží. ČIŠTĚNÍ VNITŘKU DVÍŘEK Odmontování dvířek Než přistoupíte k odcvaknutí okénka, nechte přístroj vychladnout. - Otevřete kompletně dvířka a zablokujte je pomocí dvou červených zarážek (obr. 1). Jsou přiloženy v umělohmotné kapse Vašeho přístroje. - Před sejmutím sestavy rámu se sklem postupujte následovně: Vložte dvě další červené zarážky na k tomu určená místa A (obr. 2) - Vyviňte na sestavu páku, aby se odepnul rám se sklem (obr. 3). Obr. 1 A Obr. 2 Obr. 3 10

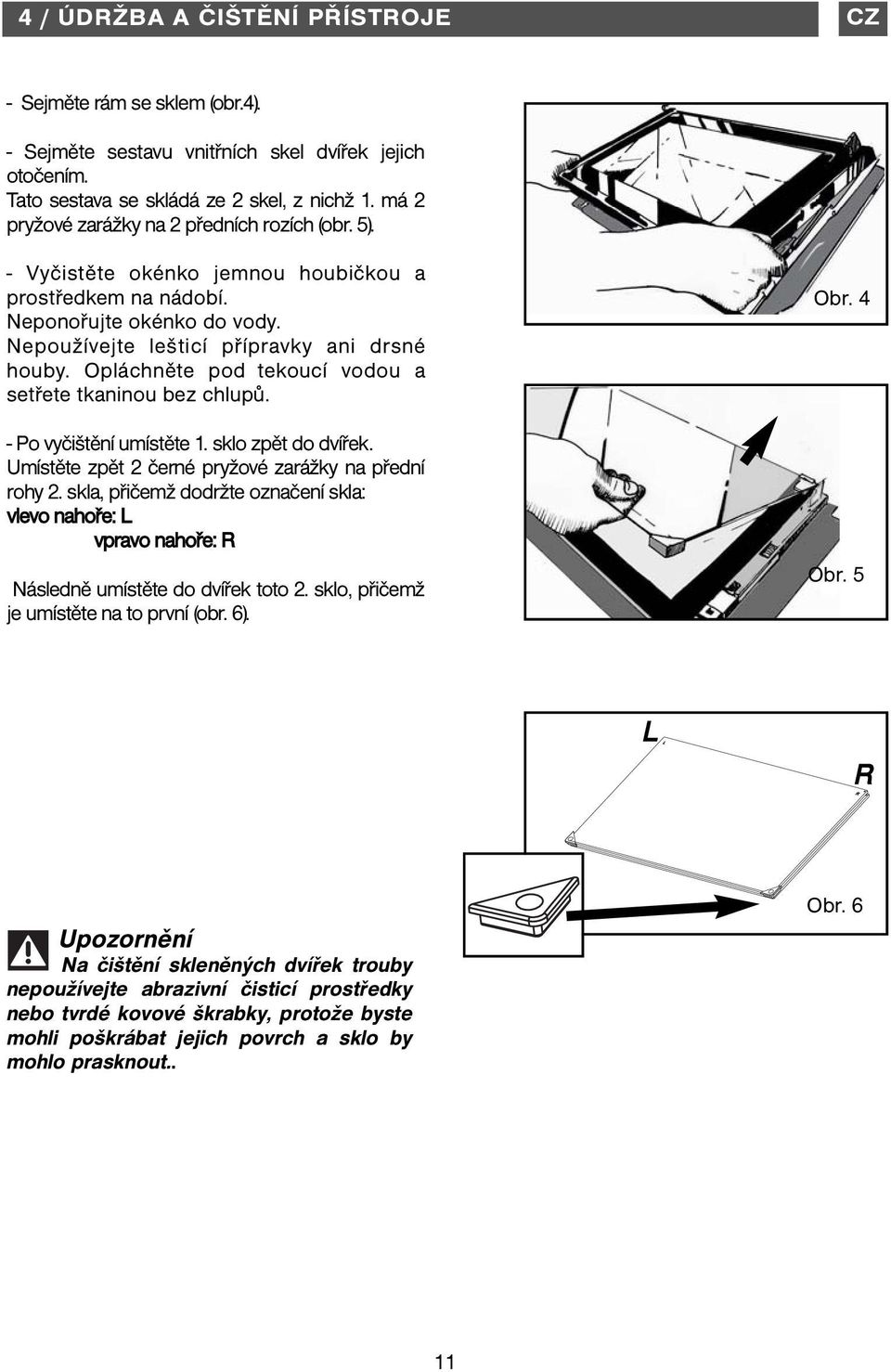

11 4 / ÚDRŽBA A ČIŠTĚNÍ PŘÍSTROJE CZ - Sejměte rám se sklem (obr.4). - Sejměte sestavu vnitřních skel dvířek jejich otočením. Tato sestava se skládá ze 2 skel, z nichž 1. má 2 pryžové zarážky na 2 předních rozích (obr. 5). - Vyčistěte okénko jemnou houbičkou a prostředkem na nádobí. Neponořujte okénko do vody. Nepoužívejte lešticí přípravky ani drsné houby. Opláchněte pod tekoucí vodou a setřete tkaninou bez chlupů. - Po vyčištění umístěte 1. sklo zpět do dvířek. Umístěte zpět 2 černé pryžové zarážky na přední rohy 2. skla, přičemž dodržte označení skla: vlevo nahoře: L vpravo nahoře: R Následně umístěte do dvířek toto 2. sklo, přičemž je umístěte na to první (obr. 6). Obr. 4 Obr. 5 L R Na čištění skleněných dvířek trouby nepoužívejte abrazivní čisticí prostředky nebo tvrdé kovové škrabky, protože byste mohli poškrábat jejich povrch a sklo by mohlo prasknout.. Obr. 6 11

12 CZ 4 / ÚDRŽBA A ČIŠTĚNÍ PŘÍSTROJE Umístěte sestavu rámu s vnějšími skly zpět do dvířek (obr. 7).. - Věnujte pozornost správnému nasazení rámu pod kolíkem vedle závěsu (obr. 8).. - Připněte rám jeho stažením s dvířky. Netlačte na samotný rám. (obr. 9). Obr. 7 Váš přístroj je opět provozuschopný. Obr. 8 CLAC Na čištění skleněných dvířek trouby nepoužívejte abrazivní čisticí prostředky nebo tvrdé kovové škrabky, protože byste mohli poškrábat jejich povrch a sklo by mohlo prasknout.. CLAC Obr. 9 12

13 4 / ÚDRŽBA A ČIŠTĚNÍ PŘÍSTROJE CZ DEMONTÁŽ STUPŇOVITÝCH DRŽÁKŮ Než zahájíte demontáž, nechte přístroj zchladnout a ujistěte se, že je přístroj odpojen od napájení. - Při každém čištění dutiny musí být trouba zastavena. Před odstraněním zadní stěny musí být přístroj odpojen od elektrické sítě. Po vyčištění musí být zadní stěna vrácena na místo v souladu s instrukcemi. Stupňovité držáky s háčky ve střední části Pro sejmutí stupňovitých držáků nadzvedněte přední část stupňovitého držáku, abyste vyjmuli přední háček z jeho uložení (obr. 1). Potom mírně vytáhněte sestavu stupňovitého držáku směrem k sobě a nadzvedněte zadní část tak, abyste vyjmuli zadní háček z jeho uložení (obr. 2). Vyjměte tak i 2 boční stupňovité držáky. Obr. 1 Obr. 2 13

14 CZ 4 / ÚDRŽBA A ČIŠTĚNÍ PŘÍSTROJE VÝMĚNA ŽÁROVKY V TROUBĚ Výstraha Než budete měnit žárovku, ujistěte se, že je přístroj odpojen od napájení, abyste zabránili riziku úrazu elektrickým proudem. Úkon proveďte, až spotřebič vychladne. Demontujte stupňovité držáky (viz demontáž stupňovitých držáků na str. 13). - Žžárovky jsou přístupné: Zevnitř trouby (obr. 1). Svítidlo Obr. 1 - Vyviňte na ochranné sklo páku pomocí nástroje s červenou zarážkou, abyste je odstranili (obr. 2). Ochranné sklo - Vytáhněte žárovku (obr. 3). Technické údaje žárovky : - 25 W, V ~, C, - G9. - Vyměňte žárovku, potom připněte zpět ochranné sklo a zapojte troubu opět do sítě. Žárovka Obr. 2 Obr. 3 14

15 4 / ÚDRŽBA A ČIŠTĚNÍ PŘÍSTROJE CZ CO JE TO PYROLÝZA? Sejměte nádobí z varné zóny a odstraňte větší přetečení, ke kterým mohlo dojít, než budete provádět pyrolýzu. Rada Vaše trouba je vybavena smaltovanými stupňovitými držáky: K provedení pyrolýzy je nemusíte vytahovat. - Pyrolýza je cyklus, při kterém se vnitřek trouby zahřeje na velmi vysokou teplotu, čímž lze odstranit všechny nečistoty jako připečené kousky pokrmů nebo tuk. Vznikající dým nebo zápach se odstraní při průchodu katalyzátorem. - Pyrolýza není nutná po každém použití trouby, ale pouze v případě, že to vyžaduje míra znečištění trouby. - Pro Vaši bezpečnost může toto čištění probíhat pouze, jsou-li dvířka automaticky zablokována. Pokud teplota uvnitř trouby překročí teploty pro pečení, nelze dvířka otevřít, a to ani v případě, že nastavíme páčku zrušení funkcí na 0. V JAKÉM PŘÍPADĚ JE TŘEBA PROVÉST PYROLÝZU? Vaše trouba uvolňuje dým při předehřívání nebo silně kouří při pečení. Vaše trouba vydává za studena nepříjemný zápach po přípravě pokrmů (skopové, ryby, grilovaná masa...). Pečení málo znečišťžující Pečení znečišťžující Pečení silně znečišťžující Piškoty, zelenina, cukrovinky, pizza, nákypy... Maso, ryby, (na pekáči), plněná zelenina Velké kusy masa na rožni Pečení bez stříkanců: pyrolýza není zapotřebí. Pyrolýza se může provést po každém třetím použití trouby. Po tomto typu pečení je možné provést pyrolýzu, pokud jsou v troubě stříkance. Rada Nečekejte s provedením tohoto čištění, až bude trouba zanesena tukem. 15

16 CZ 5 / PŘI PROVOZNÍCH ANOMÁLIÍCH Máte-li pochybnosti o správném fungování Vaší trouby, nemusí se nutně jednat o poruchu. V každém případě ověřte tyto body: ZJISTÍTE, Žž E Trouba nehřeje. * Bliká visací zámek. Žž árovka Vaší trouby je nefunkční. MOŽž NÉ PŘÍČINY - Trouba není zapojena. - Pojistka trouby je nefunkční. - Zvolená teplota je příliš nízká. CO JE TŘEBA UDĚLAT? - Zapojte troubu. - Vyměňte pojistku ve Vašem spotřebiči a zkontrolujte její hodnotu (16A). - Zvyšte zvolenou teplotu. - Závada zablokování dvířek. - Obraťte se na servisní oddělení. - Žárovka nefunguje. - Obraťte se na servisní oddělení. *Neprobíhá pyrolýzou. čištění - Dvířka jsou špatně zavřena. - Systém blokování dvířek je vadný. - Zkontrolujte zavření dvířek. - Obraťte se na servisní oddělení. Trouba pípá. - Během pečení. - Na konci pečení. - Trouba dosáhla teplotu, kterou jste zadali. - Naprogramované pečení je u konce. Chladící ventilátor se točí i po vypnutí trouby. - Ventilace funguje maximálně 1 hodinu po skončení pečení nebo je-li teplota trouby vyšší než 125 C. - Pokud se ventilace po hodině nevypne. - Otevřít dvířka, aby trouba vychladla rychleji. - Obraťte se na servisní oddělení. * Pouze pro typy s funkcí pyrolýzy. - Přístroj může opravovat výlučně odborný personál. Nerespektování určitých pravidel může představovat nebezpečí pro uživatele. Rada Vždy, když Vaše oprava nestačí, se bez prodlení obraťte na servisní oddělení. 16
