PEČICÍ TROUBA 5H Návod k použití a instalaci T 10

Transkript

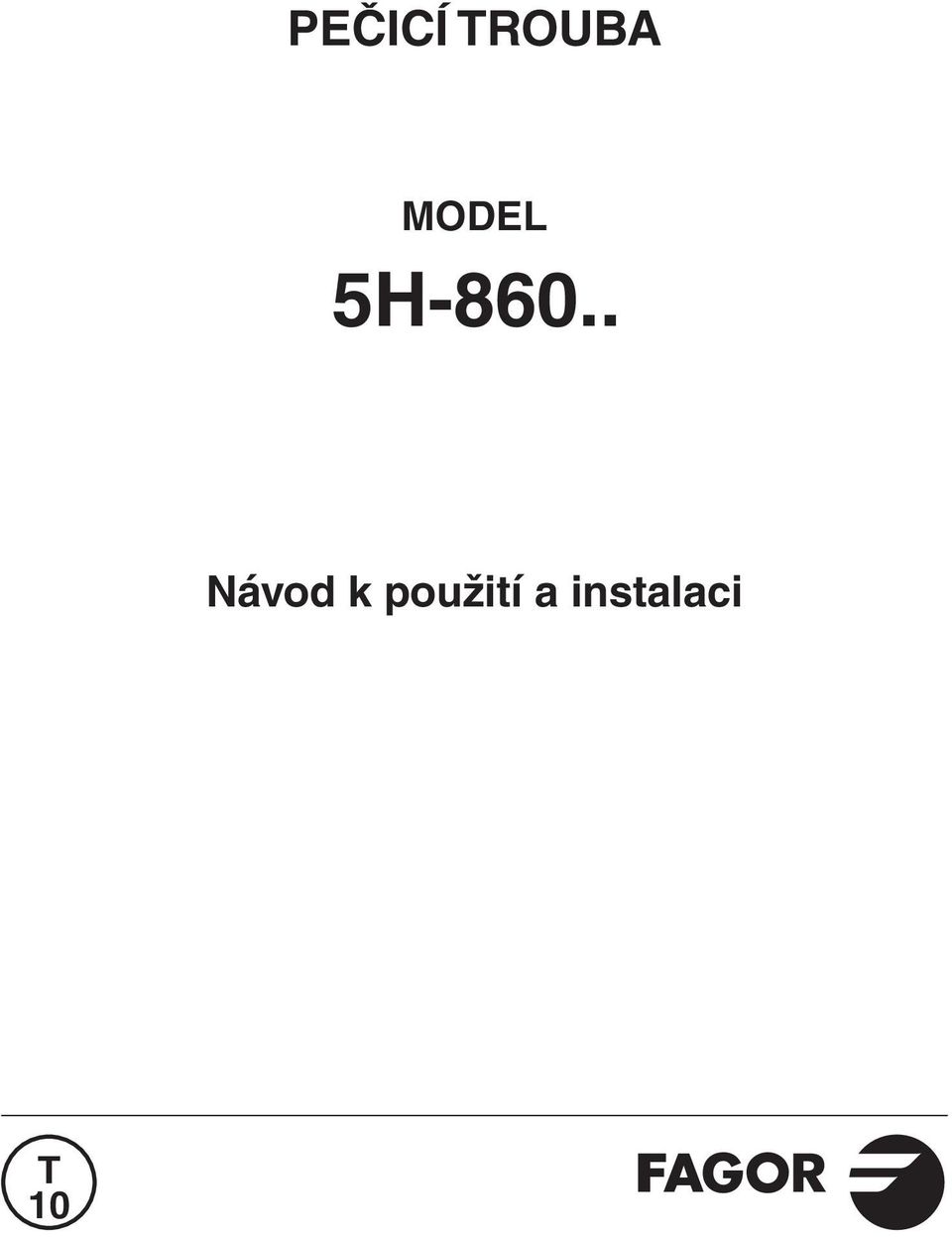

1 PEČICÍ TROUBA Model 5H Návod k použití a instalaci T 10

2 CZ Vážená zákaznice, vážený zákazníku, děkujeme vám za to, že jste se rozhodli pro pečicí troubu FAGOR. Aby toto zařízení splňovalo všechny vaše potřeby co nejlépe, investovali jsme do jeho vývoje veškeré naše know-how. Pečicí troubu jsme s využitím posledních novinek navrhnuli tak, aby bylo její použití vždy jednoduché. V sortimentu výrobků FAGOR najdete kromě toho velký výběr mikrovlnných trub, odsavačů par, myček nádobí a vestavných chladniček, které můžete sladit se svou novou pečicí troubou FAGOR. Na naší webové stránce najdete naše poslední novinky a také různé užitečné a doplňující informace. FAGOR Jelikož bychom chtěli své výrobky trvale vylepšovat, vyhrazujeme si právo měnit v rámci dalšího technického vývoje jejich technické, funkční a estetické vlastnosti. Důležité upozornění: Před uvedením spotřebiče do provozu si pečlivě přečtěte tento návod k instalaci a k použití, abyste se naučili se svým novým spotřebičem rychleji zacházet. 2

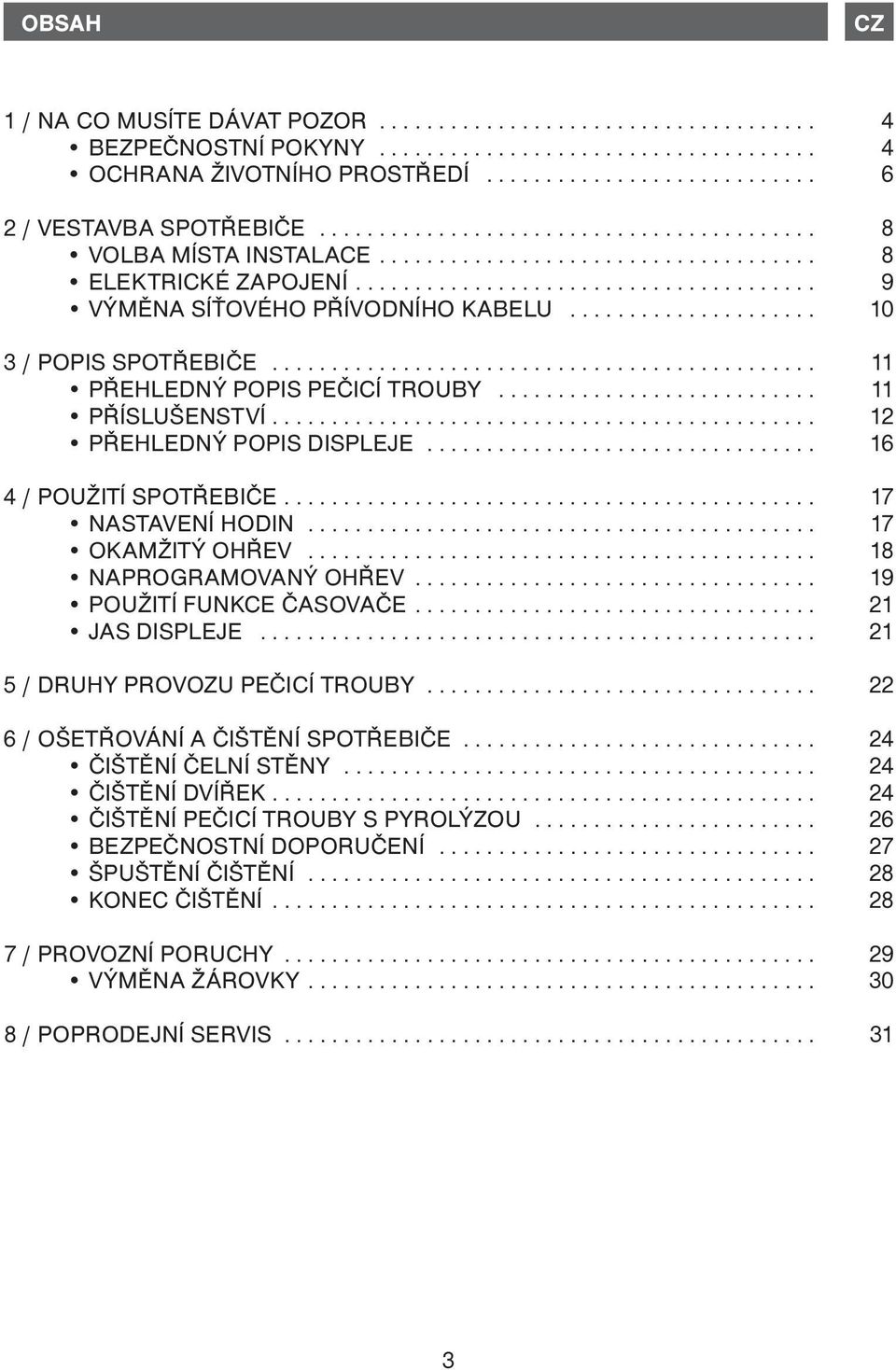

3 OBSAH CZ 1 / NA CO MUSÍTE DÁVAT POZOR BEZPEČNOSTNÍ POKYNY... 4 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ / VESTAVBA SPOTŘEBIČE... 8 VOLBA MÍSTA INSTALACE... 8 ELEKTRICKÉ ZAPOJENÍ... 9 VÝMĚNA SÍŤOVÉHO PŘÍVODNÍHO KABELU / POPIS SPOTŘEBIČE PŘEHLEDNÝ POPIS PEČICÍ TROUBY PŘÍSLUŠENSTVÍ PŘEHLEDNÝ POPIS DISPLEJE / POUŽITÍ SPOTŘEBIČE NASTAVENÍ HODIN OKAMŽITÝ OHŘEV NAPROGRAMOVANÝ OHŘEV POUŽITÍ FUNKCE ČASOVAČE JAS DISPLEJE / DRUHY PROVOZU PEČICÍ TROUBY / OŠETŘOVÁNÍ A ČIŠTĚNÍ SPOTŘEBIČE ČIŠTĚNÍ ČELNÍ STĚNY ČIŠTĚNÍ DVÍŘEK ČIŠTĚNÍ PEČICÍ TROUBY S PYROLÝZOU BEZPEČNOSTNÍ DOPORUČENÍ ŠPUŠTĚNÍ ČIŠTĚNÍ KONEC ČIŠTĚNÍ / PROVOZNÍ PORUCHY VÝMĚNA ŽÁROVKY / POPRODEJNÍ SERVIS

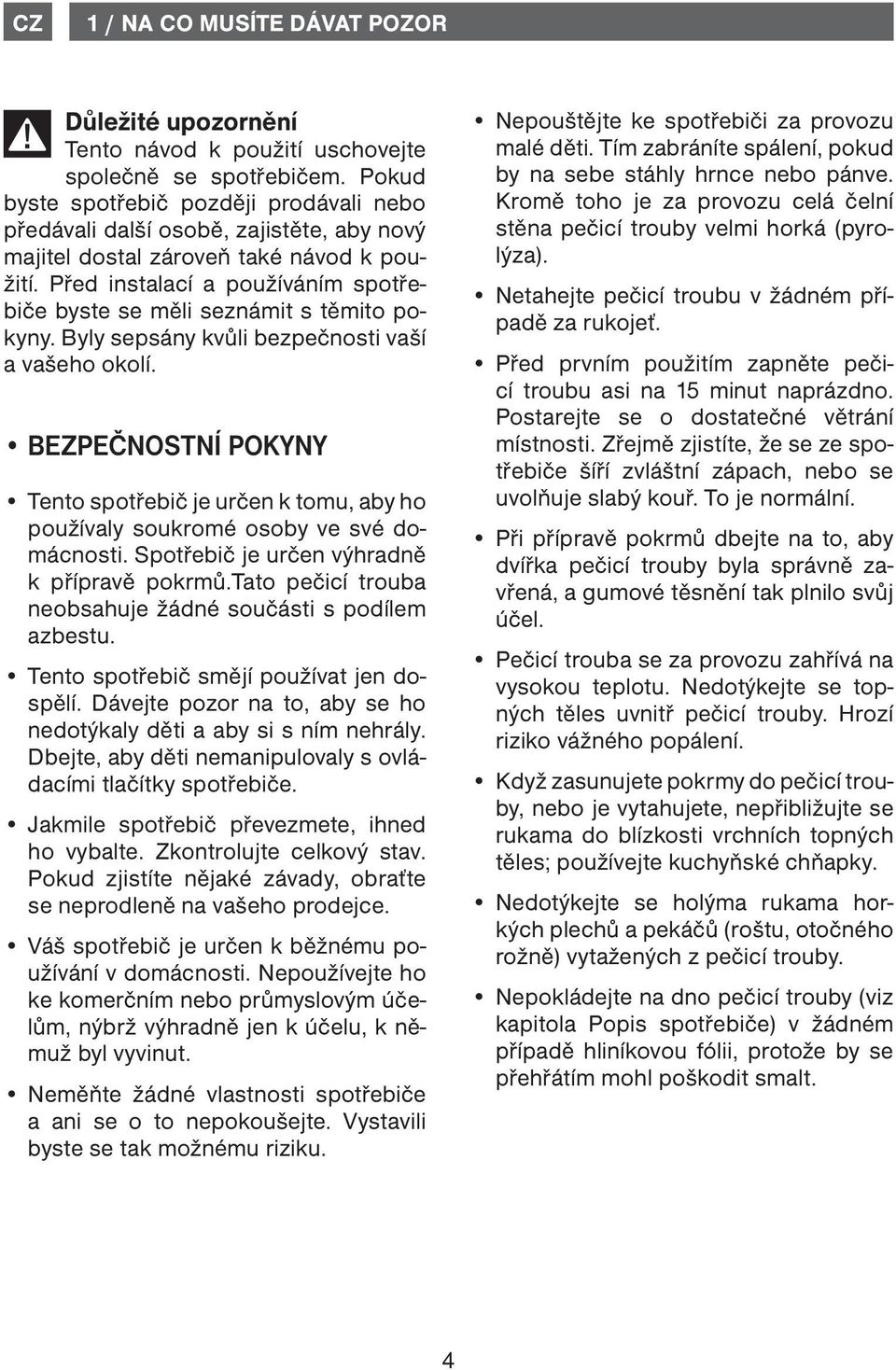

4 CZ 1 / NA CO MUSÍTE DÁVAT POZOR Důležité upozornění Tento návod k použití uschovejte společně se spotřebičem. Pokud byste spotřebič později prodávali nebo předávali další osobě, zajistěte, aby nový majitel dostal zároveň také návod k použití. Před instalací a používáním spotřebiče byste se měli seznámit s těmito pokyny. Byly sepsány kvůli bezpečnosti vaší a vašeho okolí. BEZPEČNOSTNÍ POKYNY Tento spotřebič je určen k tomu, aby ho používaly soukromé osoby ve své domácnosti. Spotřebič je určen výhradně k přípravě pokrmů.tato pečicí trouba neobsahuje žádné součásti s podílem azbestu. Tento spotřebič smějí používat jen dospělí. Dávejte pozor na to, aby se ho nedotýkaly děti a aby si s ním nehrály. Dbejte, aby děti nemanipulovaly s ovládacími tlačítky spotřebiče. Jakmile spotřebič převezmete, ihned ho vybalte. Zkontrolujte celkový stav. Pokud zjistíte nějaké závady, obraťte se neprodleně na vašeho prodejce. Váš spotřebič je určen k běžnému používání v domácnosti. Nepoužívejte ho ke komerčním nebo průmyslovým účelům, nýbrž výhradně jen k účelu, k němuž byl vyvinut. Neměňte žádné vlastnosti spotřebiče a ani se o to nepokoušejte. Vystavili byste se tak možnému riziku. Nepouštějte ke spotřebiči za provozu malé děti. Tím zabráníte spálení, pokud by na sebe stáhly hrnce nebo pánve. Kromě toho je za provozu celá čelní stěna pečicí trouby velmi horká (pyrolýza). Netahejte pečicí troubu v žádném případě za rukojeť. Před prvním použitím zapněte pečicí troubu asi na 15 minut naprázdno. Postarejte se o dostatečné větrání místnosti. Zřejmě zjistíte, že se ze spotřebiče šíří zvláštní zápach, nebo se uvolňuje slabý kouř. To je normální. Při přípravě pokrmů dbejte na to, aby dvířka pečicí trouby byla správně zavřená, a gumové těsnění tak plnilo svůj účel. Pečicí trouba se za provozu zahřívá na vysokou teplotu. Nedotýkejte se topných těles uvnitř pečicí trouby. Hrozí riziko vážného popálení. Když zasunujete pokrmy do pečicí trouby, nebo je vytahujete, nepřibližujte se rukama do blízkosti vrchních topných těles; používejte kuchyňské chňapky. Nedotýkejte se holýma rukama horkých plechů a pekáčů (roštu, otočného rožně) vytažených z pečicí trouby. Nepokládejte na dno pečicí trouby (viz kapitola Popis spotřebiče) v žádném případě hliníkovou fólii, protože by se přehřátím mohl poškodit smalt. 4

5 1 / NA CO MUSÍTE DÁVAT POZOR CZ Nestavte na otevřená dvířka trouby žádné těžké předměty; zajistěte, aby na dvířka nešplhaly děti, nebo aby si na ně nesedaly. Aby nedošlo k poškození ovládacích prvků, nenechávejte otevřená dvířka za provozu pečicí trouby, nebo dokud je pečicí trouba horká. Vnitřek pečicí trouby čistěte jen tehdy, když je vypnutá. Při intenzivnějším a delším provozu spotřebiče se může stát, že bude třeba dodatečně vyvětrat; otevřete okno, nebo zapněte odsavač par na vyšší výkon. Kromě příslušenství dodávaného s troubou používejte jen žáruvzdorné varné nádoby (držte se pokynů výrobce). Po použití trouby zkontrolujte, zda jsou všechny vypínače vypnuté. V žádném případě nepoužívejte k čištění trouby parní nebo vysokotlaké čističe (kvůli elektrické bezpečnosti). V zájmu zvýšení bezpečnosti je pečicí trouby vybavena AUTOMATICKÝM VYPÍNÁNÍM pro případ, že byste nedopatřením zapomněli troubu vypnout. Po deseti hodinách provozu se aktivuje funkce automatického vypínání (AS) a trouba přestane hřát. Místo časového údaje se na displeji objeví symbol AS a po určitou dobu se ozývá řada dvou zvukových signálů za sebou. 5

6 CZ 1 / NA CO MUSÍTE DÁVAT POZOR OCHRANA ŽIVOTNÍHO PROSTŘEDÍ Obalový materiál tohoto spotřebiče je recyklovatelný. Odevzdejte ho k likvidaci v kontejnerech na tříděné odpady, které dávají k dispozici obecní úřady, a přispějete tak k recyklaci těchto materiálů a k ochraně životního prostředí. V tomto spotřebiči je použito mnoho recyklovatelného materiálu. Proto je označen uvedeným logem, které upozorňuje na to, že použité spotřebiče nelze likvidovat s domovním odpadem. Recyklace organizovaná výrobcem může tak probíhat za optimálních podmínek a splňuje evropskou směrnici 2002/96/CE o odpadních elektrických a elektronických zařízeních. Zeptejte se na obecním úřadě nebo u svého prodejce na sběrná místa použitých spotřebičů, která se nacházejí nejblíže vašeho bydliště. Poznámka, týkající se životního prostředí INFORMACE TÝKAJÍCÍ SE SPRÁVNÉ LI- KVIDACE ELEKTRICKÝCH A ELEKTRO- NICKÝCH SPOTŘEBIČŮ Po ukončení doby životnosti nesmí být výrobek odklizen společně s běžným domácím odpadem. Můžete jej bezplatně odevzdat na specializovaná místa zpětného odběru. Bližší informace získáte u Vašeho prodejce nebo na Oddělená likvidace elektrospotřebičů zna mená prevenci negativních vlivů na životní prostředí a na zdraví, které způsobuje nevhodná likvidace, umožňuje recyklaci jednotlivých materiálů a tím i významnou úsporu energií a surovin. Aby se zdůraznily povinnosti spolupracovat při separovaném sběru, je na výrobku grafický symbol, který označuje doporučení nepoužít na jeho likvidaci tradiční kontejnery. Děkujeme vám za váš příspěvek k ochraně životního prostředí. 6

7 1 / NA CO MUSÍTE DÁVAT POZOR CZ Důležité upozornění: Instalaci tohoto spotřebiče smějí provádět jen kvalifikovaní instalatéři a technici. Tento spotřebič odpovídá následujícím evropským směrnicím: Nízkonapěťové směrnici 73/23/EHS, novelizované směrnicí EU s označením 89/336/EHS. Směrnici o elektromagnetické kompatibilitě 89/336/EHS, novelizované směrnicí EU s označením 93/68/EHS. Nařízení Evropské unie č. 1935/2004 o materiálech a předmětech, které jsou určené k tomu, aby přicházely do styku s potravinami. Děkujeme vám za váš příspěvek k ochraně životního prostředí. 7

8 CZ 2 / VESTAVBA SPOTŘEBIČE VOLBA MÍSTA INSTALACE Z výše uvedeného schématu vyplývají rozměry kuchyňské skříňky, do které lze pečicí troubu zabudovat. Pečicí troubu můžete instalovat buď pod kuchyňskou pracovní desku, nebo do vysoké kuchyňské skříňky (otevřené* nebo zavřené) s rozměry vhodnými pro vestavbu (viz schéma). Zásluhou optimalizované cirkulace vzduchu se při přípravě pokrmů a při čištění dosahuje pozoruhodných výsledků při dodržování následujících bodů: Pečicí troubu zabudujte doprostřed skříňky tak, aby zůstala minimální vzdálenost 5 mm od sousedních kuchyňských skříněk. Materiál vestavné skříňky a její povrchová vrstva musejí být teplovzdorné. Kvůli lepší stabilitě je třeba pečicí troubu upevnit 2 šrouby do připravených otvorů v bočních stěnách. VESTAVBA Postupujte takto: 1 Vyjměte gumové krytky šroubů a uvolněte upevňovací otvory. 2 Do stěny skříňky vyvrtejte otvor o průměru 2 mm, aby dřevo při šroubování neprasklo. 3 Upevněte troubu dvěma šrouby. 4 Znovu nasaďte gumové krytky (slouží jako těsnění při zavření dvířek pečicí trouby). (*) U otevřené kuchyňské skříňky musí být otvor (maximálně) 70 cm velký. Doporučení: Neváhejte přivolat specialistu, který disponuje potřebnými zkušenostmi se zástavbami spotřebičů, chcete-li si být jisti, že je spotřebič správně nainstalován. 8

9 2 / VESTAVBA SPOTŘEBIČE CZ Elektroměr 20 A na jednofázový proud V ~ 50 Hz Jednofázové vedení V ~ Jistič nebo pojistka 16 A Zásuvka 2 póly + uzemnění norma IEC Napájecí kabel délka asi 1,50 m. ELEKTRICKÉ ZAPOJENÍ Elektrická bezpečnost je zaručena správnou instalací. Při instalaci a údržbě se musí spotřebič odpojit ze sítě vytažením síťového přívodu z el. zásuvky. Elektrické zapojení se musí provést ještě před tím, než zasunete pečicí troubu do kuchyňské skříňky. Zkontrolujte, zda: stačí příkon domácí elektroinstalace, je přívodní vedení v dobrém stavu, souhlasí průřez vodičů s předpisy k instalaci. Pečicí trouba musí být připojena (normovaným) síťovým přívodem se 3 vodiči o průřezu 1,5 mm 2 (1 fáze + 1 nulový vodič + uzemnění), který se připojí podle platných norem do jednofázové elektrické sítě V~ přes zásuvku (rovněž 1 F + 1 N + uzemnění) nainstalovanou podle normy IEC nebo přes více pólové vypínací zařízení, které odpojuje všechny póly zdroje a vzdálenost jeho kontaktů je min. 3 mm v rozpojeném stavu. Upozornění Ochranný vodič (zeleno-žlutý) je připojen na svorku spotřebiče a musí být propojen s uzemněním domácí elektroinstalace. Pokud je spotřebič připojen prostřednictvím el. zásuvky, musí být tato zásuvka po instalaci spotřebiče přístupná. Součástí domácí elektroinstalace musí být jištění na 16 A. Pokud se síťový přívod poškodí, můžete ho nahradit pouze kabelem, který dostanete u výrobce nebo v autorizovaném servisu. 9

10 CZ 2 / VESTAVBA SPOTŘEBIČE Upozornění Výrobce nepřebírá záruku za havárie nebo závady způsobené nenainstalovaným, vadným nebo nesprávně instalovaným zemnícím vodičem. V případě, že je třeba provést kvůli spotřebiči změny v domácí elektroinstalaci, musíte se obrátit na kvalifikovaného elektrikáře. Pokud dojde k závadě, je třeba vytáhnout vidlici síťového přívodu pečicí trouby ze zásuvky, nebo vypnout příslušné vypínací zařízení. VÝMĚNA SÍŤOVÉHO PŘÍVODNÍHO KABELU Síťový přívodní kabel (H05 RR-F, H05 RN-F nebo H05 W-F) musí být dostatečně dlouhý, aby stačil k připojení trouby, i když stojí na zemi a je teprve připravená k zabudování do kuchyňské linky. Při výměně síťového přívodu musí být trouba odpojena ze sítě: Povolte 2 šrouby u připojovací skříňky, která se nachází na zadní stěně trouby vpravo dole, a vyklopte její kryt. Ze všech vodičů nového kabelu stáhněte izolaci v délce 12 mm. Žíly pečlivě stočte. Povolte šrouby svorkovnice a vytáhněte vodiče kabelu, který chcete vyměnit. Nový kabel zaveďte ze strany zadního krytu pod svorku kabelu vpravo od svorkovnice. Všechny žíly vodiče nového kabelu zaveďte pod šrouby svorkovnice. Fázový vodič připojte na svorku L. Žlutozelený ochranný vodič připojte na svorku označenou. Nulový vodič (modrý) připojte na svorku N. Utáhněte šrouby svorkovnice a zatažením za každý vodič zvlášť vyzkoušejte pevnost připojení. Kabel upevněte kabelovou svorkou vpravo od svorkovnice. Připojovací skříňku znovu uzavřete dvěma šrouby. 10

11 3 / POPIS SPOTŘEBIČE CZ PŘEHLEDNÝ POPIS PEČICÍ TROUBY Doporučení: Tento návod k instalaci a k použití pečicí trouby platí pro několik modelů. Proto může dojít k tomu, že mezi vlastním spotřebičem a jeho popisem budou malé rozdíly v detailech a ve vybavení. 11

12 CZ 3 / POPIS SPOTŘEBIČE PŘÍSLUŠENSTVÍ Standardní pečicí plech Na všechny pokrmy. Univerzální pekáč Nový univerzální pekáč je vhodný k přípravě pokrmů s velkým množstvím omáčky a hodí se ideálně k pečení šťavnatých koláčů, k přípravě mražených pokrmů a k pečení velkých kusů masa. Grilovací rošt s bezpečnostními zarážkami při vytažení Nový grilovací rošt s bezpečnostními zarážkami při vytažení můžete vytáhnout přibližně do tří čtvrtin délky ven z trouby, a přesto se nepřeklopí. Můžete tak snadno vytahovat pokrmy z horké trouby. Kromě toho lze tento rošt použít na všech pěti zásuvných úrovních. Na tento grilovací rošt můžete postavit všechny druhy varných nádob s pokrmy, které se mají grilovat nebo péct. Rošt lze použít také přímo na grilování, přičemž se v tomto případě doporučuje zasunout pod grilovací rošt pekáč, na kterém se zachytí šťáva z pečeně, a trouba tak zůstane čistá. Grilovací rošt se zasunuje do postranních lišt se zarážkami směřujícími dolů, jak je patrné z obrázku. zarážka 12

13 3 / POPIS SPOTŘEBIČE CZ Vozík s úplným teleskopickým výsuvem Nový vozík s úplným teleskopickým výsuvem ještě více ulehčuje manipulaci s pokrmy připravovanými v pečicí troubě, a to díky důkladně promyšlenému systému, který umožňuje hladce vysunout a zasunout pečicí plech. S pomocí teleskopického výsuvu můžete vysunout plechy úplně ven z trouby, takže jsou celé přístupné. Přesto však zůstávají naprosto stabilní a manipulace s nimi je zcela bezpečná, čímž se na minimum snižuje riziko popálení. Vytahování pokrmů z pečicí trouby se tak velmi usnadňuje. Tento nový teleskopický vysouvací systém můžete zasunout do všech čtyř spodních zásuvných úrovní, čímž se dále rozšiřují možnosti přípravy pokrmů v pečicí troubě. 13

14 CZ 3 / POPIS SPOTŘEBIČE Zasouvání plechů do pečicí trouby: 1 Zasuňte vozík s úplným teleskopickým výsuvem na postranních lištách až na doraz do pečicí trouby; abyste překonali odpor pojistek proti překlopení, musíte přitom plech trochu nadzvednout. Nezapomínejte, že vzadu jsou zaoblené háčky. 2 Potom vytáhněte teleskopické výsuvy co nejvíce ven z pečicí trouby. 3 Vložte jeden z plechů do čtyř vrchních pojistek teleskopického výsuvu. Na vozík s úplným teleskopickým výsuvem můžete položit také grilovací rošt s bezpečnostními zarážkami proti překlopení, ovšem tyto zarážky musí směřovat nahoru. 4 Zasuňte teleskopický výsuv i s plechem úplně do pečicí trouby. 14

15 3 / POPIS SPOTŘEBIČE CZ Vysouvání plechů z pečicí trouby: Po ukončení přípravy pokrmu nechte pečicí plech nebo grilovací rošt vyjet z pečicí trouby a podle potřeby pak můžete: a Vyjmout z pečicí trouby jen plech. b Vyjmout z pečicí trouby plech i s vozíkem. Přitom musíte vozík s úplným teleskopickým výsuvem mírně nadzvednout nad pojistky proti překlopení. Vozík s úplným teleskopickým výsuvem s plechem a/nebo s grilovacím roštem s bezpečnostními zarážkami při vytažení lze zasunout do jedné z pěti spodních zásuvných úrovní. Důležité upozornění: Během funkce PYROLÝZY musíte vozík s úplným teleskopickým výsuvem bezpodmínečně vytáhnout z pečicí trouby. Jak standardní pečicí plech, tak i univerzální hluboký pečicí plech je možné během pyrolýzy v troubě ponechat, protože jsou potaženy speciálním smaltem, který je odolný pyrolytickému čištění. Doporučení: Před čištěním nechte plechy nebo pekáče s povrchovou úpravou proti připékání nejdříve vychladnout a pak je umyjte ručně pomocí mycího prostředku. V žádném případě nepoužívejte drsné houbičky. Nekrájejte na nich kovovým nožem nebo kráječem na pizzu; používejte místo nich prostředky z plastu nebo silikonu. 15

16 CZ 3 / POPIS SPOTŘEBIČE PŘEHLEDNÝ POPIS DISPLEJE 16

17 4 / POUŽITÍ SPOTŘEBIČE CZ NASTAVENÍ HODIN Při připojení pečicí trouby do sítě začne na displeji blikat časový údaj 12:00 (obr. 1). Stisknutím tlačítek + a nastavte denní čas (když tlačítko podržíte delší dobu, proběhne nastavování času dozadu nebo dopředu rychleji) (obr. 2). Příklad: 12:30 Nastavení potvrďte stlačením dotykového tlačítka. Displej přestane blikat. Změna nastavení času Volič funkce se musí nacházet v poloze 0 (obr. 1). Stlačte a na několik sekund podržte dotykové tlačítko, dokud nezačne displej blikat (obr. 2), poté tlačítko uvolněte. Pípnutí označují, že je nyní možné provést nastavení. Upravte nastavení hodin dotykovými tlačítky + a - (obr. 3). Potvrzení proveďte stlačením dotykového tlačítka (obr. 4). Důležité upozornění: Není-li dotykové tlačítko stlačeno, bude nastavení po několika sekundách uloženo automaticky. 17

18 CZ 4 / POUŽITÍ SPOTŘEBIČE OKAMŽITÝ OHŘEV Displej programátoru musí ukazovat pouze čas. Nesmí blikat (obr. 1). Otočte volič funkce na požadovanou hodnotu. Příklad: poloha (obr. 2). Pečicí trouba sama doporučí optimální teplotu pro tento druh ohřevu. Nicméně je možné upravit teplotu otočením voliče teploty směrem + nebo (obr. 3). obr. 1 obr. 2 Příklad: nastavení teploty: 210 C (obr. 4). Vložte nádobu s pokrmem do pečicí trouby podle doporučení uvedených v kuchařce. obr. 3 Poté se trouba zahřeje a ukazatel teploty bude blikat. Jakmile trouba dosáhne zvolenou teplotu, zazní několik pípnutí. Ukazatel teploty přestane blikat. obr. 4 Důležité upozornění: Po ukončení přípravy pokrmu funguje ještě určitou dobu chladicí ventilátor, který zabezpečuje spolehlivý provoz trouby. Důležité upozornění: Při všech druzích ohřevu musejí dvířka pečicí trouby zůstat zavřená. Důležité upozornění: Nevěšte na rukojeť pečicí trouby prádlo nebo utěrky 18

19 4 / POUŽITÍ SPOTŘEBIČE CZ NAPROGRAMOVANÝ OHŘEV Ohřev s okamžitým spuštěním a naprogramovaným trváním Vyberte požadovaný režim ohřevu a upravte teplotu (obr. 1). Stlačte dotykový ovládací prvek na tak dlouho, než začne ukazatel doby ohřevu blikat. Na displeji bliká 0:00 a nyní můžete provést úpravu nastavení (obr. 2). Pomocí dotykových ovládacích prvků + nebo nastavte požadovanou dobu ohřevu. obr. 1 obr. 2 Příklad: 30 minut ohřevu (obr. 3). Nastavení doby ohřevu bude po několika sekundách uloženo automaticky. Doba ohřevu přestane blikat. obr. 3 Doba ohřevu začne ubíhat bezprostředně po nastavení. Po těchto třech krocích se začne trouba ohřívat: Jakmile trouba dosáhne zvolenou teplotu, zazní několik pípnutí. Na konci doby ohřevu (po ukončení nastaveného času): se pečicí trouba vypne, ukazatel doby ohřevu a 0:00 začne blikat (obr. 4). Na krátkou chvíli bude znít zvukový signál. obr. 4 Pípnutí je možné vypnout stlačením jakéhokoliv dotykového ovládacího tlačítka. Na displeji se znovu po vrácení voliče funkce na polohu 0 zobrazí denní čas (obr. 5). 76 obr. 5 19

20 CZ 4 / POUŽITÍ SPOTŘEBIČE Ohřev s odloženým startem a stanoveným časem konce ohřevu Postupujte jako u standardního naprogramovaného ohřevu Po nastavení doby ohřevu stlačte dotykový ovládací prvek a držte ho stlačený tak dlouho, dokud nezačne ukazatel ohřevu blikat. Na displeji bliká 0:00 a nyní můžete provést úpravu nastavení (obr. 1). Pomocí dotykových ovládacích prvků + nebo nastavte požadovanou dobu konce ohřevu. Příklad: konec ohřevu ve 13:00 (obr.2). Čas konce ohřevu je automaticky zaznamenán po několika sekundách nebo poté, co stlačíte dotykové ovládací tlačítko. Zobrazení času konce ohřevu přestane blikat. obr. 1 obr. 2 Po těchto 3 krocích se pečicí trouba zapne tak, aby doba ohřevu byla ukončena ve 13:00 hodin. Na konci doby ohřevu (po ukončení nastaveného času): se pečicí trouba vypne, Ukazatel doby ohřevu a 0:00 začne blikat (obr. 3). Na krátkou chvíli bude znít zvukový signál. Pípnutí je možné vypnout stlačením jakéhokoliv dotykového ovládacího tlačítka. Na displeji se znovu po vrácení voliče funkce na polohu 0 zobrazí denní čas (obr. 4). obr. 3 obr. 4 20

21 4 / POUŽITÍ SPOTŘEBIČE CZ POUŽITÍ FUNKCE ČASOVAČE Programátor trouby je možné použít jako nezávislý časovač, jehož prostřednictvím můžete odpočítávat čas bez spuštění pečicí trouby. V tomto případě má zobrazení času větší prioritu než zobrazení hodin. Stlačte dotykové ovládací tlačítko (obr. 1) a držte ho stlačené, dokud nebude blikat údaj na displeji a symbol časovače -> Upravte zvolený čas stlačením dotykových ovládacích prvků + nebo (obr. 2). Jako potvrzení stlačte dotykový ovládací prvek nebo počkejte několik sekund. Po několika sekundách přestane displej blikat a časovač se spustí; bude odpočítávat čas po sekundách. Jakmile časovač dosáhne nulového zbývajícího času, vydá sérii pípnutí. Pípnutí je možné vypnout stlačením jakéhokoliv dotykového ovládacího tlačítka. NASTAVENÍ JASU DISPLEJE Jas displeje můžete nastavit. Postupujte takto: Nastavte na displeji čas 0:10 hodin a toto nastavení potvrďte (obr. 1). Zároveň na deset sekund stlačte současně dotykové ovládací prvky + a, dokud se nezobrazí CO ; nebudete se nacházet v režimu konfigurace (obr. 2). Stlačte dotykové ovládací prvky + a, kterými nastavíte požadovaný jas. Po nastavení požadovaného jasu počkejte několik sekund a znovu na programátoru nastavte zobrazení aktuálního data a času. obr. 1 obr. 2 obr. 1 obr. 2 Důležité upozornění: Naprogramování časovače je možné kdykoliv změnit nebo zrušit. 21

22 CZ 5 / DRUHY PROVOZU PEČICÍ TROUBY HORKOVZDUŠNÝ OHŘEV (doporučená teplota 180 C Min. 35 C Max. 235 C) Ohřev je regulován topným prvkem umístěným v zadní části pečicí trouby a ventilátorem. Předehřívání není potřeba s výjimkou velmi krátkých ohřívacích programů (sušenky na několika úrovních). Doporučený pro zachování měkkosti masa, jemnosti zeleniny a rybího masa a pro současný ohřev až na třech úrovních. TRADIČNÍ (doporučená teplota 225 C Min 35 C Max 275 C) Ohřev regulovaný horním a dolním topným prvkem bez spuštění ventilátoru. Před vložením pokrmu je potřeba troubu předehřát. Doporučené pro pomalý a jemný ohřev měkkého masa ze zvěřiny apod. Pro pečeně z červeného masa. Mírné dušení v pánvičkách na dušení s pokličkou, které začalo na plotně sporáku (kuře vařené na červeném víně, dušená směs masa se zeleninou apod.). PULZNÍ GRIL (doporučená teplota 200 C Min 180 C Max C) Ohřev je regulován střídavě horním topným prvkem a ventilátorem. Předehřívání není potřeba. Pečeně a drůbež, která je šťavnatá a křupavá. Doporučeno pro veškerou drůbež nebo pečeně k zatažení, propečení stehen, hovězích žeber. Pro zachování jemnosti rybího filé. TRADIČNÍ ECO (doporučená teplota 200 C Min 35 C Max 275 C) Ohřev regulovaný horním a dolním topným prvkem bez spuštění ventilátoru. Tento druh ohřevu umožňuje při optimálních podmínkách úsporu energie 25%. Údaje na energetickém štítku jsou vztaženy k této funkci. Během ohřevu se uspoří energie, ale zato může příprava pokrmu trvat delší dobu. PULZNÍ DOLNÍ TOPNÝ PRVEK (doporučená teplota 205 C Min 35 C Max 275 C) Přípravu pokrmů zajišťuje spodní ohřev s podporou grilu na malý výkon a ventilátor. Teplo ohřevu přichází zespod a svrchu se mírně zahřívá. Zasuňte grilovací rošt do spodní zásuvné úrovně. Doporučeno pro většinu pokrmů (piškot, šťavnaté ovocné koláče apod.). Kůrka bude zespod důkladně propečená. Doporučeno pro kynoucí pokrmy (koláč, briošky, třené těsto) a pro suflé, které se nesrazí kůrkou vytvořenou na vrchu. Možnost přípravy několika pokrmů na třech úrovních. 22

23 5 / DRUHY PROVOZU PEČICÍ TROUBY CZ UDRŽOVÁNÍ NÍZKÉ TEPLOTY/CHLEBOVÉ TĚSTO (doporučená teplota 80 C Min 35 C Max 100 C) Teplo regulované horním a dolním topným tělesem společně s ventilátorem. Doporučeno pro kynutí těsta na chléb, briošky, třené těsto apod., kdy nedochází k překročení 40 (ohřívání talířů, rozmrazování). INTENZIVNÍ GRIL (doporučená teplota 275 C Min 180 C Max 275 C) Ohřev regulovaný horním topným prvkem bez použití ventilátoru. Předehřejte pečicí troubu na pět minut. Do spodní pozice zasuňte odkapávací pečicí plech, na který bude odkapávat šťáva. Doporučeno pro grilování plátků masa, klobás, plátků chleba, garnátů na roštu. * Druh ohřevu používaný ke stanovení třídy energetické účinnosti podle evropské normy EN a podle evropské směrnice 2002/40/ES. 23

24 CZ 6 / OŠETŘOVÁNÍ A ČIŠTĚNÍ SPOTŘEBIČE ČIŠTĚNÍ ČELNÍ STĚNY K čištění ovládacího panelu a dvířek pečicí trouby používejte měkký hadřík navlhčený čisticím prostředkem na okna. K čištění skleněných dvířek pečicí trouby nepoužívejte abrazivní prostředky ani tvrdé kovové škrabky, protože byste mohli poškrábat povrch, nebo by mohlo prasknout sklo. ČIŠTĚNÍ DVÍŘEK PEČICÍ TROUBY Důležité upozornění: Před vyjmutím skla ze dvířek nechte pečicí troubu vychladnout. Otevřete úplně dvířka pečicí trouby a zajistěte je dvěma červenými zarážkami (obr. 1). Tyto zarážky najdete v přiloženém plastovém sáčku. Vnitřní sklo dvířek demontujte následujícím způsobem: Zasuňte zbylé dvě červené zarážky na určená místa A (obr. 2). Přitlačte shora na tyto zarážky, a tak sklo vysaďte (obr. 3). Sklo vyčistěte měkkým hadříkem a mycím prostředkem. obr. 1 obr. 2 Nenamáčejte sklo do vody. Nepoužívejte žádné abrazivní prostředky ani drátěnky. Opláchněte čistou vodou a setřete dosucha. obr. 3 24

25 6 / OŠETŘOVÁNÍ A ČIŠTĚNÍ SPOTŘEBIČE CZ Pokud je to nutné, vyjměte prostřední skla dvířek. Podle modelu to je jedno nebo dvě skla s černým gumovým chráničem na každém rohu (obr. 4). Po vyčištění nasaďte gumové rohy znovu na správné místo tak, aby na skle byly správně tyto údaje: * nahoře vlevo: L * nahoře vpravo: R obr. 4 Nasaďte prostřední skla do dvířek tak, aby se písmena L a R nacházela na straně u závěsů dvířek. Pokud má vaše pečicí trouba jen jedno prostřední sklo, musí se toto sklo nacházet pod pevně zasazeným sklem. Nejvnitřnější sklo upevněte tak, aby nápis PYROLYSE ukazoval směrem k vám (obr. 5). obr. 5 Vyjměte červené plastové zarážky. Vaše pečicí trouba je opět připravena k provozu. 25

26 CZ 6 / OŠETŘOVÁNÍ A ČIŠTĚNÍ SPOTŘEBIČE PEČICÍ TROUBA S PYROLÝZOU U tohoto typu pečicí trouby se nečistoty (z vystříknutých a překypělých pokrmů) rozkládají při vysokých teplotách. Uvolněný kouř se zlikviduje při průchodu katalyzátorem. Není ovšem nutné čekat s pyrolýzou až do chvíle, kdy bude pečicí trouba příliš silně znečištěná. V jakých případech se má provádět pyrolýza? Když pečicí trouba při předehřívání lehce, nebo při ohřevu velmi silně kouří. Když se po přípravě různých pokrmů (jehněčí maso, ryby, grilované pokrmy) šíří zápach i ze studené trouby. Málo stříkající pokrmy Stříkající pokrmy Piškot, zelenina, pečivo, sla né koláče, nákypy... pokrmy z masa a ryb (v pekáči), plněná zelenina Pyrolýzu není nutné provádět po každém ohřevu, ale teprve tehdy, když je znečištění takové, že se vyplatí tuto funkci spustit. Druhy ohřevu bez stříkání: pyrolýza není nutná. Pyrolýza se může provádět vždy po třech takovýchto přípravách pokrmů. Silně stříkající pokrmy Velké kusy masa na rožni Pyrolýza se může provádět po každém takovémto ohřevu, když se pokrm silně rozstřikuje. 26

27 6 / OŠETŘOVÁNÍ A ČIŠTĚNÍ SPOTŘEBIČE CZ a) Pyrolýza MASS Pyrolýza Mass je funkce pyrolýzy s pevně stanovenou dobou čištění.trvá dvě hodiny a zaručuje intenzivní a pečlivé čištění vnitřku trouby. Pokud chcete odsunout čas spuštění pyrolýzy, zvolte čas ukončení pyrolýzy a odpovídajícím způsobem ho změňte. Poznámka: V případě, že disponujete vysokým a nízkým tarifem (viz funkce Nastavení), doporučujeme, abyste pečicí troubu čistili v době nízkého tarifu, a tak ušetřili peníze. Toto doporučení můžete ovšem ignorovat a čas ukončení pyrolýzy nastavit tak, aby se spustila v době, kterou požadujete. Svou volbu potvrďte tlačítkem OK. BEZPEČNOSTNÍ DOPORUČENÍ Důležité upozornění: Než zapnete funkci pyrolýzy, odstraňte zevnitř trouby veškeré příslušenství, včetně plechů a pekáčů; odstraňte eventuální velké nečistoty, abyste předešli nebezpečí jejich vznícení nebo nadměrného kouření. Během pyrolýzy se čelní stěna pečicí trouby zahřívá silněji než při běžném provozu; nepouštějte k pečicí troubě děti. Nepokládejte na dno pečicí trouby hliníkovou fólii, protože by se vzniklým přehřátím mohla poškodit vrstva smaltu uvnitř pečicí trouby. 27

28 CZ 6 / OŠETŘOVÁNÍ A ČIŠTĚNÍ SPOTŘEBIČE SPUŠTĚNÍ ČIŠTĚNÍ Chcete-li s výhodou využít teplo v pečicí troubě a ušetřit tak energii: Spusťte cyklus pyrolýzy bezprostředně po přípravě pokrmu. Z trouby vyjměte příslušenství a odstraňte velké nečistoty. Ujistěte se, že displej programátoru ukazuje denní dobu a že nebliká (obr. 1). Jednoduše nastavte volič ohřevu do polohy MASS nebo do polohy ECO (obr. 2). Doba, po kterou nebudete mít pečicí troubu k dispozici, je při funkci PYRO MASS 2:30 hodiny (2 hodiny pyrolýza + 30 minut ochlazování), nebo při funkci PYRO ECO 2 hodiny (1:30 hodiny pyrolýza + 30 minut ochlazování). Tuto dobu, která zahrnuje také dobu ochlazování až od okamžiku odblokování dvířek, nelze změnit. obr. 1 obr. 2 Tato doba zahrnuje dobu chlazení až do doby možnosti otevření dvířek. KONEC ČIŠTĚNÍ Pyrolýza se zastaví automaticky; poté je možné otevřít dveře. Na konci cyklu pyrolýzy je na displeji uvedeno 0:00. Vraťte volič funkce na polohu 0. (obr.3) Jakmile je pečicí trouba vychladlá, vytřete vlhkým hadříkem bílý popel. Pečicí trouba je čistá a máte ji opět k dispozici k pečení masa nebo pečiva. Důležité upozornění: Dvířka se účinně zablokují několik minut po spuštění cyklu. Pyrolýza se ukončí automaticky. Jakmile teplota dosáhne přibližně 275 C, je možné dvířka otevřít. Důležité upozornění: obr. 3 Nevěšte na rukojeť pečicí trouby prádlo nebo utěrky. 28

29 7 / PROVOZNÍ PORUCHY CZ Pokud si nejste jisti, zda vaše pečicí trouba funguje správně, neznamená to bezpodmínečně, že došlo k poruše. Zkontrolujte nejdříve následující případy: ZJISTÍTE, ŽE MOŽNÉ PŘÍČINY CO DĚLAT? Trouba nehřeje. Bliká symbol visacího zámku. Osvětlení v troubě nefunguje. Nefunguje čištění pyrolýzou. Pečicí trouba vydává zvukové signály. Trouba není připojena Jištění domácí elektroinstalace vypnulo. Zvolená teplota je přílišnízká. Dvířka trouby nejsou správně zavřená. Žárovka je vadná. Trouba není připojena, nebo vypnulo jištění. Dvířka nejsou správně zavřená. Systém zablokování dvířek je vadný. Během ohřevu. Po ukončení ohřevu. Troubu připojte. Vyměňte pojistky a zkontrolujte jejich hodnotu (16 A). Zvyšte zvolenou teplotu. Zavolejte do servisu. Vyměňte žárovku. Troubu připojte, nebo vyměňte pojistku. Zkontrolujte, zda jsou dvířka trouby zavřená. Zavolejte do servisu. Je dosažena požadovaná teplota. Naprogramovaný ohřev skončil. Důležité upozornění: Spotřebič smí opravovat jen vyškolení odborníci autorizovaného servisu. Neodborné opravy mohou znamenat nebezpečí pro uživatele. Doporučení: Pokud nedokážete odstranit poruchu sami, zavolejte v každém případě ihned do servisu. 29

30 CZ 7 / PROVOZNÍ PORUCHY Důležité upozornění: Před každou manipulací se žárovkou odpojte pečicí troubu od el. sítě vytažením vidlice síťového přívodu ze zásuvky nebo vypínacím zařízením v domovní el. instalaci, abyste vyloučili riziko zasažení elektrickým proudem a případně nechte troubu také vychladnout. Doporučení: Při odšroubování skleněného krytu a žárovky si demontáž usnadníte nasazením gumových rukavic. VÝMĚNA ŽÁROVKY Žárovka se nachází uvnitř pečicí trouby nahoře. a Odpojte pečicí troubu ze sítě. žárovka b Sundejte skleněný kryt osvětlení (obr. 1). c Ve stejném směru vyšroubujte žárovku. Specifikace žárovky: 15 W V~ 300 C Patice E 14 d Žárovku vyměňte, znovu nasaďte skleněný kryt a troubu znovu připojte do sítě. vyšroubovat skleněný kryt obr. 1 30

31 8 / POPRODEJNÍ SERVIS CZ Veškeré opravy provádí pouze: autorizovaný servis. Uvádějte do telefonu úplné označení spotřebiče (model, typ a sériové číslo). Tyto informace najdete na typovém štítku upevněném na vašem spotřebiči. 31

32 CZ POZNÁMKY 32
