Přístrojové vybavení a praxe při monitorování plošné kontaminace dle NAZ na pracovištích NM. Pavel Solný, Tereza Kráčmerová

Transkript

1 Přístrojové vybavení a praxe při monitorování plošné kontaminace dle NAZ na pracovištích NM Pavel Solný, Tereza Kráčmerová

2 Obsah monitorování plošné kontaminace (možnosti) současná praxe (dotazník) proč je to problematické monitorování v praxi (orientační měření vs. měření dané veličiny) jaká je míra rizika co je nezbytné a co chybí

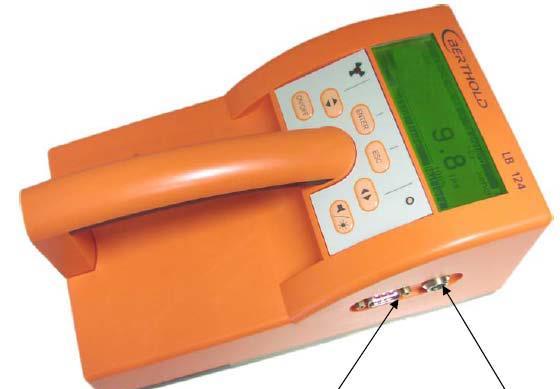

3 Možnosti monitorování plošné kontaminace přístroje velká variabilita (analogové, digitální) typy detektorů plynové (proporcionály, GM trubice) LB 124, FHT 111 scintilační (COMO 170, LB 124 scint, PAM...) průtokové plynové a jiné (hasiči)

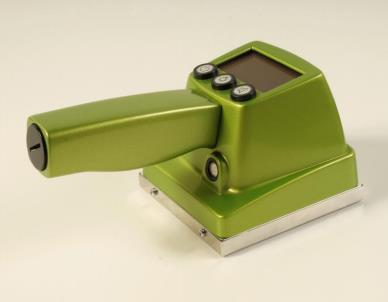

4 Scintilační

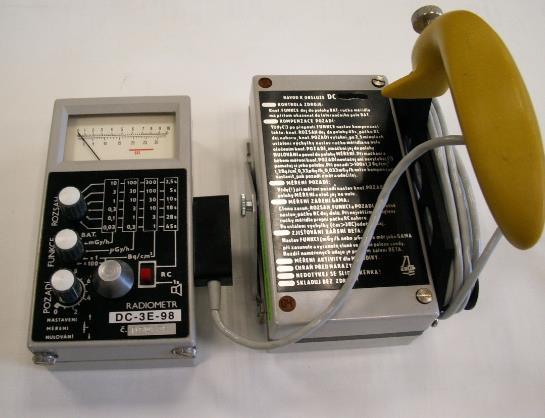

5 Troška historie Radiometr DC - 3E - 98

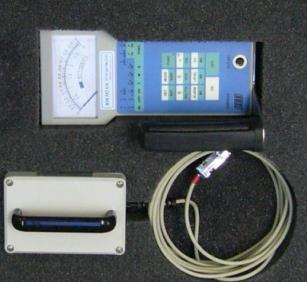

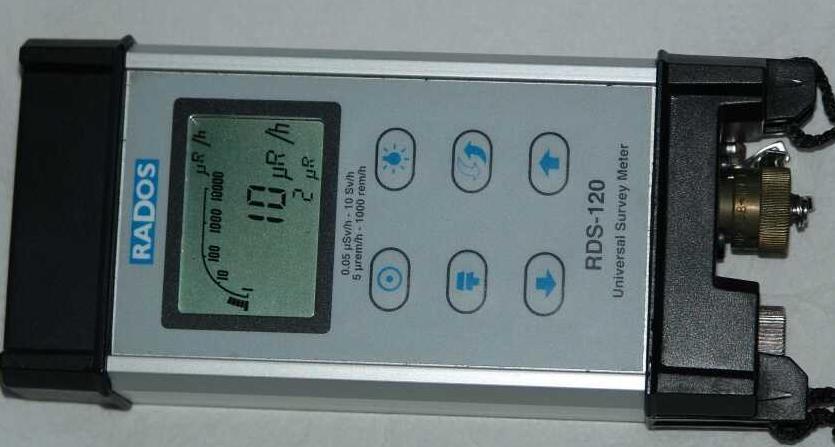

6 Rados 120, RM552GS PGMS552

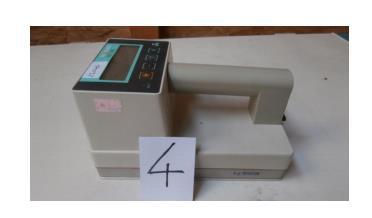

7 Contamat (FHT 111),

8 Současná praxe dotazník měří daný přístroj v Bq/cm2? používáte-li pro monitorování plošné kontaminace přístroj, který neměří v Bq/cm2 - specifikujte prosím jednotky + přepočet umožňuje přístroj měření pro různé typy radionuklidů? pokud neumožňuje měření pro různé typy radionuklidů, jak je ošetřeno jejich měření? je vypracován SOP pro provádění měření? je vypracován SOP pro provádění QC? jsou prováděny pravidelné QC?

9 Současná praxe dotazník je přístroj meteorologicky ověřen? je ověření platné i pro všechny používané radionuklidy? jaká je minimální detekovatelná hodnota [Bq/cm 2 ]? je přístroj schopen splnit/změřit hodnoty plošné kontaminace dle přílohy č. 18. vyhlášky 422/2016 Sb.?

10 Dotazník - výsledky otázka ne ano či alespoň jeden ano měří daný přístroj v Bq/cm2? 2 18 umožňuje přístroj měření pro různé typy radionuklidů? 3/10 17/10 je přístroj meteorologicky ověřen? 1* 19 je ověření platné i pro všechny používané radionuklidy? 11 9 je přístroj schopen splnit/změřit hodnoty plošné kontaminace dle přílohy č. 18. vyhlášky 422/2016 Sb.? nevyjádřili se/spíše ne je vypracován SOP pro provádění měření? 5 15 je vypracován SOP pro provádění QC? 5 15 jsou prováděny pravidelné QC?

11 Komentáře 16 pracovišť problém s měřením 0,4 Bq/cm 2 10 pracovišť problém s měřením hodnot do 4 Bq/cm 2 během i po ukončení provozu (pozadí z okolních ZIZ) 10 pracovišť vnímá jako problém to, že není zcela jasné, co se měří tj., jak interpretovat indkované hodnoty

12 Problém ověření / nastavení citlivosti Kalibrační koeficienty příklad (nejmenovaný scintilační detektor) výrobce ČMI 18F 0,013 0,016 99mTc 0,075 0,19 Praxe: 137Cs 0,017 0,016 nový přístroj ověřený do 5% ČMI v kanceláři 30Bq/cm 2 kontrola se vzorkem radionuklidu -> nutnost změny kalibračního koeficientu

13 Nastavení, kalibrace, ověření ISO standard rozsahy energií 4 beta, 4 gama stanovení účinnosti pro různé rozsahy energií (ne konkrétní RANU) Kontaminace povrchů v KP pracovišť NM 13

14 As [Bq/cm2] měř. Ověření např. 99m Tc Ověření při relativně vysokých aktivitách (až kbq/cm 2 ) Linearita? y = x R² = As [Bq/cm2] měř. 10 y = x R² = Lineární (As [Bq/cm2] měř.) Mocninný (As [Bq/cm2] měř.) 0.1 As [Bq/cm2]

15 As [Bq/cm2] měř. Linearita y = x R² = y = x R² = As [Bq/cm2] měř. Lineární (As [Bq/cm2] měř.) Mocninný (As [Bq/cm2] měř.) 0.1 As [Bq/cm2] vyp.

16 Amer/Avyp Linearita Bq/cm2 vypočtené

17 Komentáře II velká variace nastavených postupů orientační měření (cnt/s, imp, countrate) + přepnutí na konkrétní radionuklid při překročení určité úrovně měření v Bq/cm 2 pro nejběžnější radionuklid a přepnutí/přepočet měření usv/h a přepočet (nízká citlivost měření) tyto postupy jsou obvykle založeny na delší praxi

18 Možné nedostatky způsobu monitorování rutinní provoz, přílišná sebedůvěra, nízká kázeň, povrchní přístup děláme to x let a dobře, nám se to stát nemůže tu kontaminaci jsem nikdy nezměřil nevhodné nastavení způsobu monitorování jen ráno před prací, jen 1x za X dní nemonitoruje se personál aktuálně příliš přísné požadavky?

19 Míra rizika plošné kontaminace pracovního prostředí většina kontaminace nemá plošný charakter (do provedení dekontaminace) používané přístroje mají detekční plochu obvykle minimálně 100 cm 2 tj. je možné překročit lokálně směrné hodnoty, protože jsou pod rozlišovací schopností přístroje a je nutné s tím počítat měření závisí na mnoha faktorech (plocha, složení kontaminovaného materiálu, vzdálenost měření...)

20

21

22

23 Hp(0,07) při jednorázové homogenní kontaminaci Radionuklid Povrch kůže msv/h (kbq/cm 2 ) homogenní kontaminace msv/h (1kBq/cm 2 ) v 10cm msv/24h (povrh kůže, 1Bq/cm 2 ) msv/24h (v 10cm, 1kBq/cm 2 ) 123I I F Y mTc

24 Závislost na vzdálenosti ( 99m Tc) kapka o aktivitě 100 kbq

25 Co tedy víme? RNDr. Olga Nováková, CSc. a její studenti: velká závislost měření plošné aktivity v Bq.cm 2 na typu radionuklidu a velikosti zamořené plochy. při měření plošné kontaminace v Bq.cm 2 je třeba hodnoty udávat pro jednotlivé radionuklidy (třídy radiotoxicity nedostačující) a pro různé plochy zamoření. Neznáme-li zdroj záření kontaminace ani velikost kontaminované plochy je měření v Bq.cm 2

26 Co tedy víme? II riziko významné nelinearity v nízkých aktivitách problém s měřením v definované vzdálenosti provoz a měření mohou jít proti sobě měření malých čísel s různě nastavenými přístroji bez jednoznačné znalosti chování může vést až k řádovým chybám

27 Co může být vhodné dočasné nastavení monitorování prostředí s vysokým rizikem kontaminace během provozu laminární boxy adekvátní školení obsluhy měřičů plošné kontaminace (nejen fyzik, ale i výrobce!) kryt, vzdálenost, nastavení módů atp. znalost způsobu ověření a odchylky QC kontrola použitelnosti (min. vizuálně)

28 Děkujeme všem respondentům a těšíme na další spolupráci Děkujeme za pozornost a nyní diskuse

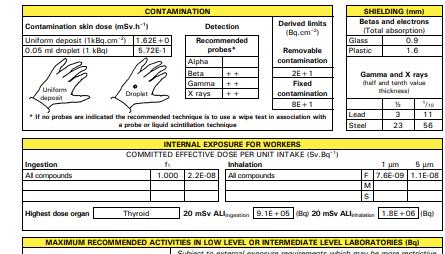

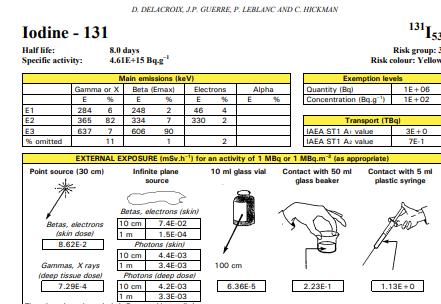

29 Literatura DELACROIX, D., J. P. GUERRE, P. LEBLANC a C. HICKMAN. RADIONUCLIDE AND RADIATION PROTECTION DATA HANDBOOK Radiation Protection Dosimetry [online]. 2002, 98(1), [cit ]. DOI: /oxfordjournals.rpd.a ISSN Dostupné z: SCHULER, Christoph, Gernot BUTTERWECK, Christian WERNLI, Francois BOCHUD a Jean-Francois VALLEY. Calibration and Verification of Surface Contamination Meters: Procedures and Techniques. PAUL SCHERRER I N S T I T U T: PAUL SCHERRER I N S T I T U T, ISBN PROCHÁZKA, Antonín. Kvantitativní hodnocení měření kontaminace na pracovištích nukleární medicíny. Praha, Bakalářská práce. 1. LF a VFN. Vedoucí práce RNDr. Olga Nováková, CSc. PROCHÁZKA, Miroslav. Optimalizace měření při kontrole plošného zamoření. Praha, Bakalářská práce. 1. LF a VFN. Vedoucí práce RNDr. Olga Nováková, CSc.
