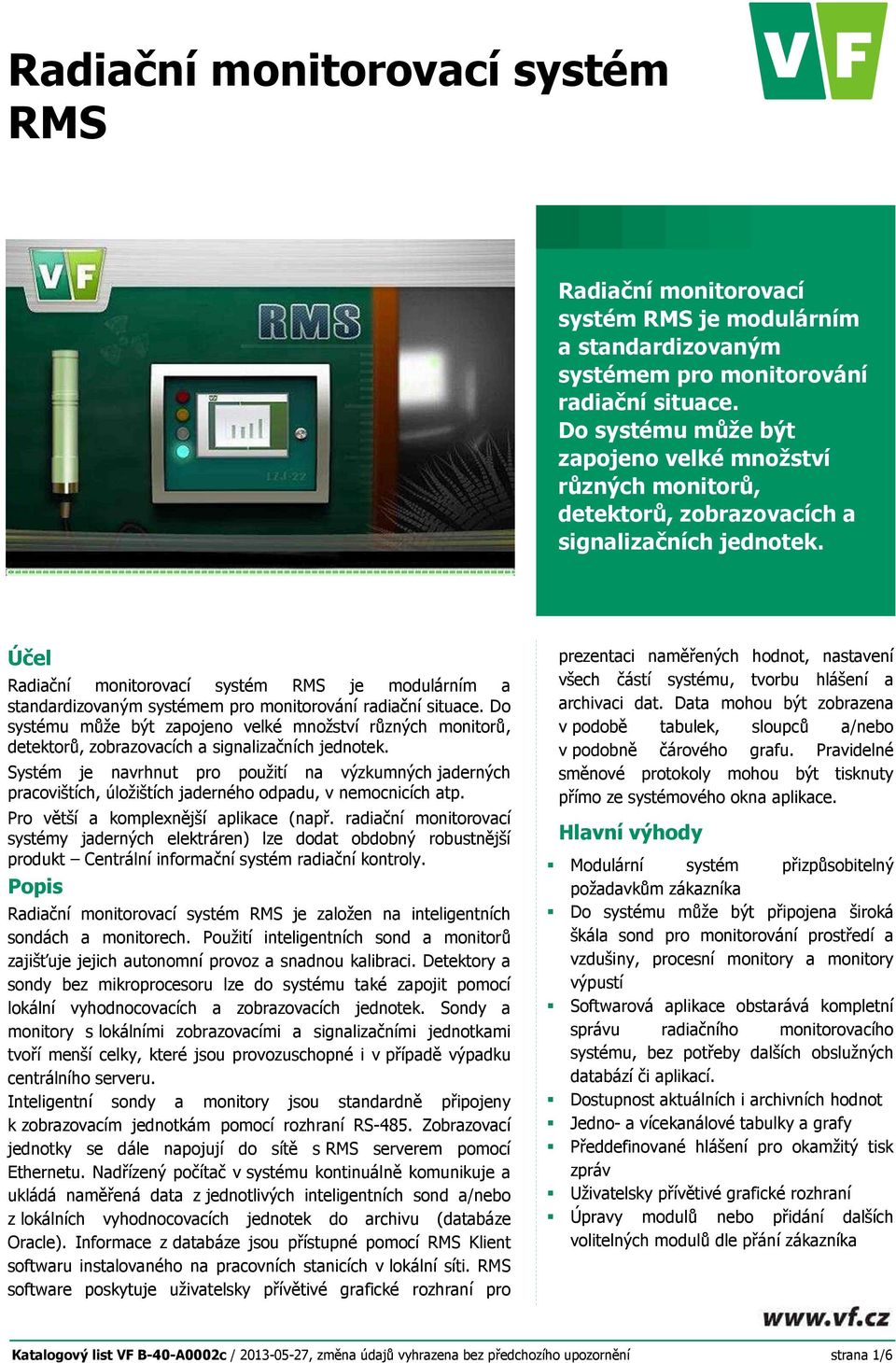

1 Radiační monitorovací systém RMS Radiační monitorovací systém RMS je modulárním a standardizovaným systémem pro monitorování radiační situace. Do systému může být zapojeno velké množství různých monitorů, detektorů, zobrazovacích a signalizačních jednotek. Účel Radiační monitorovací systém RMS je modulárním a standardizovaným systémem pro monitorování radiační situace. Do systému může být zapojeno velké množství různých monitorů, detektorů, zobrazovacích a signalizačních jednotek. Systém je navrhnut pro použití na výzkumných jaderných pracovištích, úložištích jaderného odpadu, v nemocnicích atp. Pro větší a komplexnější aplikace (např. radiační monitorovací systémy jaderných elektráren) lze dodat obdobný robustnější produkt Centrální informační systém radiační kontroly. Popis Radiační monitorovací systém RMS je založen na inteligentních sondách a monitorech. Použití inteligentních sond a monitorů zajišťuje jejich autonomní provoz a snadnou kalibraci. Detektory a sondy bez mikroprocesoru lze do systému také zapojit pomocí lokální vyhodnocovacích a zobrazovacích jednotek. Sondy a monitory s lokálními zobrazovacími a signalizačními jednotkami tvoří menší celky, které jsou provozuschopné i v případě výpadku centrálního serveru. Inteligentní sondy a monitory jsou standardně připojeny k zobrazovacím jednotkám pomocí rozhraní RS-485. Zobrazovací jednotky se dále napojují do sítě s RMS serverem pomocí Ethernetu. Nadřízený počítač v systému kontinuálně komunikuje a ukládá naměřená data z jednotlivých inteligentních sond a/nebo z lokálních vyhodnocovacích jednotek do archivu (databáze Oracle). Informace z databáze jsou přístupné pomocí RMS Klient softwaru instalovaného na pracovních stanicích v lokální síti. RMS software poskytuje uživatelsky přívětivé grafické rozhraní pro prezentaci naměřených hodnot, nastavení všech částí systému, tvorbu hlášení a archivaci dat. Data mohou být zobrazena v podobě tabulek, sloupců a/nebo v podobně čárového grafu. Pravidelné směnové protokoly mohou být tisknuty přímo ze systémového okna aplikace. Hlavní výhody Modulární systém přizpůsobitelný požadavkům zákazníka Do systému může být připojena široká škála sond pro monitorování prostředí a vzdušiny, procesní monitory a monitory výpustí Softwarová aplikace obstarává kompletní správu radiačního monitorovacího systému, bez potřeby dalších obslužných databází či aplikací. Dostupnost aktuálních i archivních hodnot Jedno- a vícekanálové tabulky a grafy Předdefinované hlášení pro okamžitý tisk zpráv Uživatelsky přívětivé grafické rozhraní Úpravy modulů nebo přidání dalších volitelných modulů dle přání zákazníka Katalogový list VF B-40-A0002c / , změna údajů vyhrazena bez předchozího upozornění strana 1/6

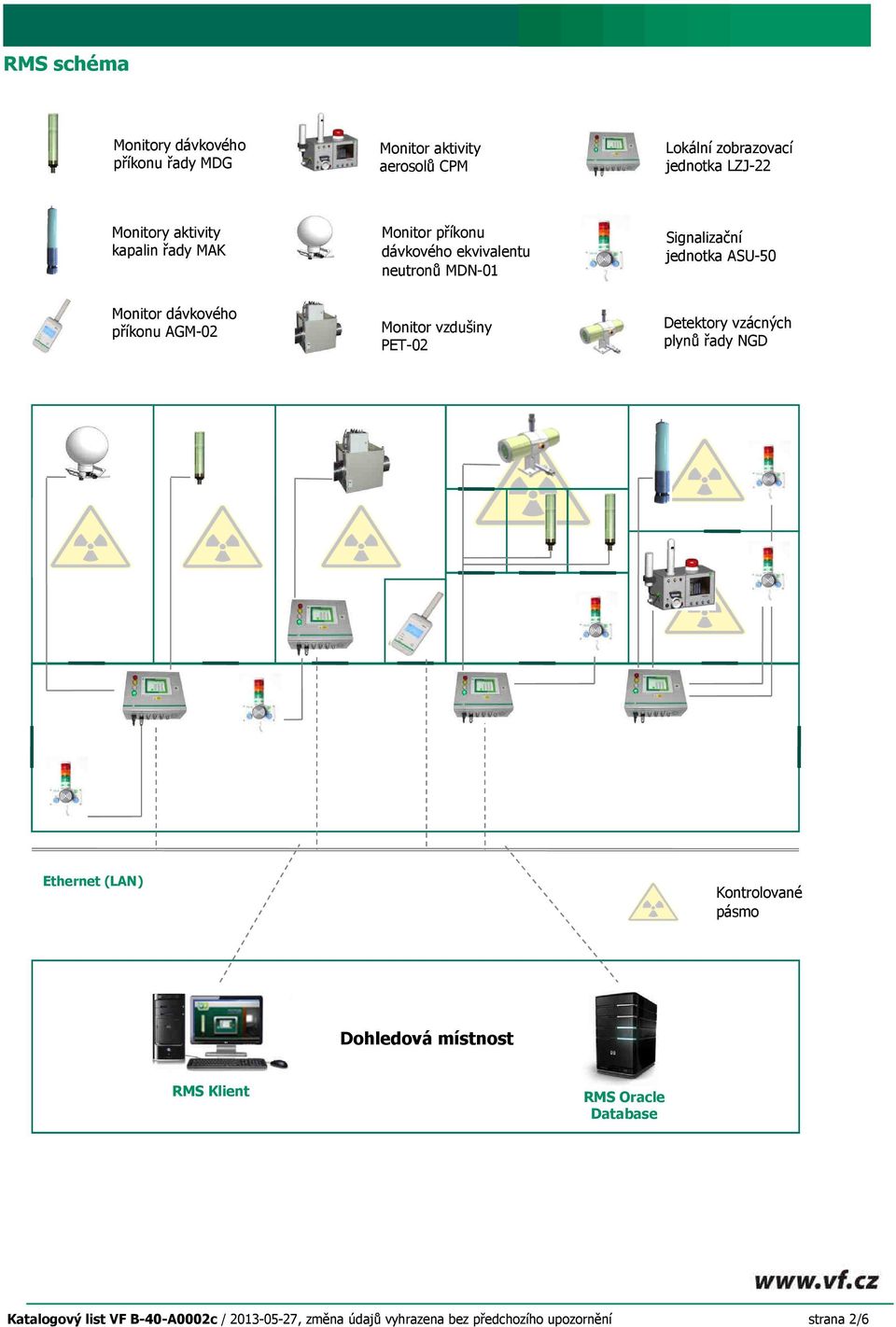

2 RMS schéma Monitory dávkového příkonu řady MDG Monitor aktivity aerosolů CPM Lokální zobrazovací jednotka LZJ-22 Monitory aktivity kapalin řady MAK Monitor příkonu dávkového ekvivalentu neutronů MDN-01 Signalizační jednotka ASU-50 Monitor dávkového příkonu AGM-02 Monitor vzdušiny PET-02 Detektory vzácných plynů řady NGD Ethernet (LAN) Kontrolované pásmo Dohledová místnost RMS Klient RMS Oracle Database Katalogový list VF B-40-A0002c / , změna údajů vyhrazena bez předchozího upozornění strana 2/6

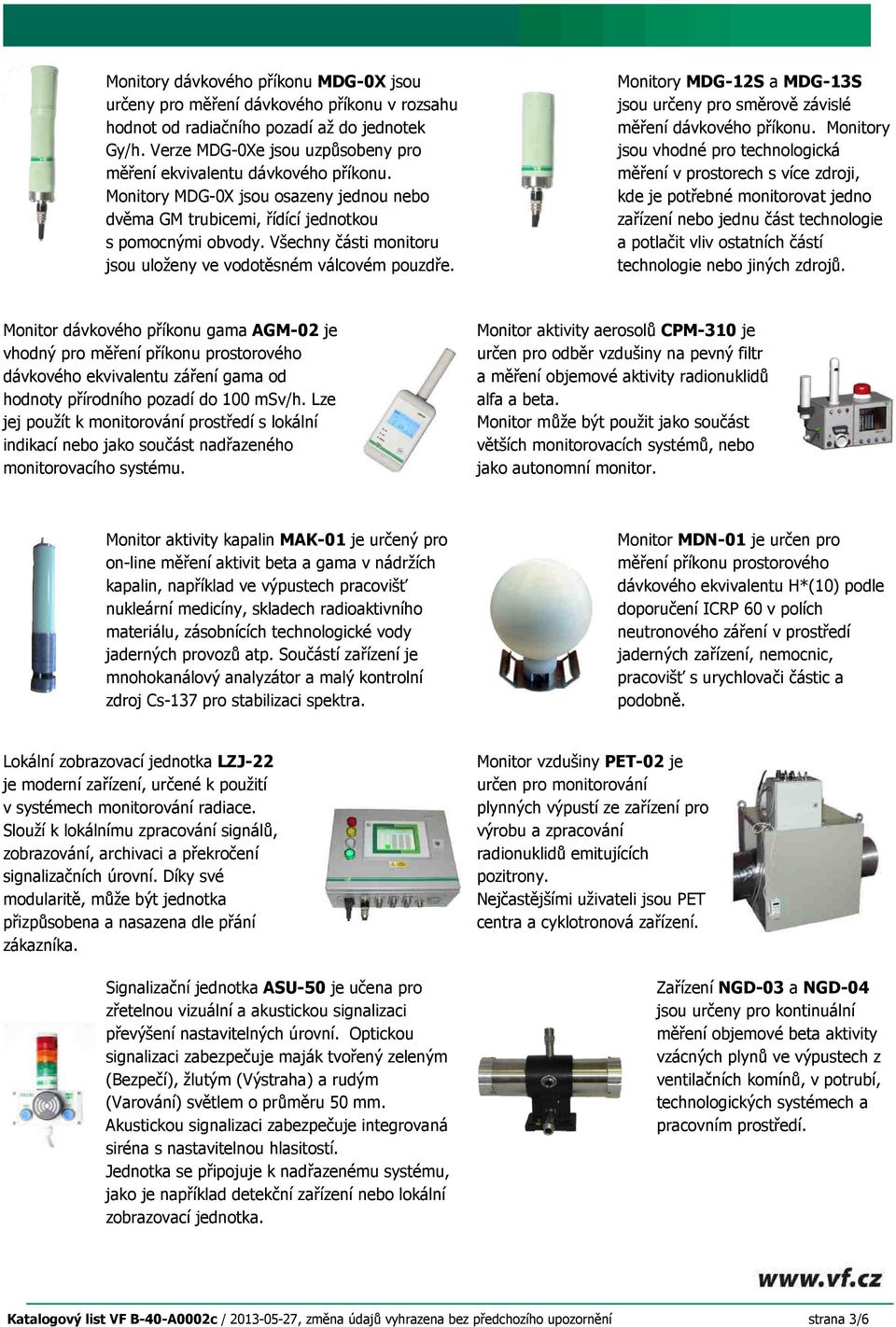

3 Monitory dávkového příkonu MDG-0X jsou určeny pro měření dávkového příkonu v rozsahu hodnot od radiačního pozadí až do jednotek Gy/h. Verze MDG-0Xe jsou uzpůsobeny pro měření ekvivalentu dávkového příkonu. Monitory MDG-0X jsou osazeny jednou nebo dvěma GM trubicemi, řídící jednotkou s pomocnými obvody. Všechny části monitoru jsou uloženy ve vodotěsném válcovém pouzdře. Monitory MDG-12S a MDG-13S jsou určeny pro směrově závislé měření dávkového příkonu. Monitory jsou vhodné pro technologická měření v prostorech s více zdroji, kde je potřebné monitorovat jedno zařízení nebo jednu část technologie a potlačit vliv ostatních částí technologie nebo jiných zdrojů. Monitor dávkového příkonu gama AGM-02 je vhodný pro měření příkonu prostorového dávkového ekvivalentu záření gama od hodnoty přírodního pozadí do 100 msv/h. Lze jej použít k monitorování prostředí s lokální indikací nebo jako součást nadřazeného monitorovacího systému. Monitor aktivity aerosolů CPM-310 je určen pro odběr vzdušiny na pevný filtr a měření objemové aktivity radionuklidů alfa a beta. Monitor může být použit jako součást větších monitorovacích systémů, nebo jako autonomní monitor. Monitor aktivity kapalin MAK-01 je určený pro on-line měření aktivit beta a gama v nádržích kapalin, například ve výpustech pracovišť nukleární medicíny, skladech radioaktivního materiálu, zásobnících technologické vody jaderných provozů atp. Součástí zařízení je mnohokanálový analyzátor a malý kontrolní zdroj Cs-137 pro stabilizaci spektra. Monitor MDN-01 je určen pro měření příkonu prostorového dávkového ekvivalentu H*(10) podle doporučení ICRP 60 v polích neutronového záření v prostředí jaderných zařízení, nemocnic, pracovišť s urychlovači částic a podobně. Lokální zobrazovací jednotka LZJ-22 je moderní zařízení, určené k použití v systémech monitorování radiace. Slouží k lokálnímu zpracování signálů, zobrazování, archivaci a překročení signalizačních úrovní. Díky své modularitě, může být jednotka přizpůsobena a nasazena dle přání zákazníka. Signalizační jednotka ASU-50 je učena pro zřetelnou vizuální a akustickou signalizaci převýšení nastavitelných úrovní. Optickou signalizaci zabezpečuje maják tvořený zeleným (Bezpečí), žlutým (Výstraha) a rudým (Varování) světlem o průměru 50 mm. Akustickou signalizaci zabezpečuje integrovaná siréna s nastavitelnou hlasitostí. Jednotka se připojuje k nadřazenému systému, jako je například detekční zařízení nebo lokální zobrazovací jednotka. Monitor vzdušiny PET-02 je určen pro monitorování plynných výpustí ze zařízení pro výrobu a zpracování radionuklidů emitujících pozitrony. Nejčastějšími uživateli jsou PET centra a cyklotronová zařízení. Zařízení NGD-03 a NGD-04 jsou určeny pro kontinuální měření objemové beta aktivity vzácných plynů ve výpustech z ventilačních komínů, v potrubí, technologických systémech a pracovním prostředí. Katalogový list VF B-40-A0002c / , změna údajů vyhrazena bez předchozího upozornění strana 3/6

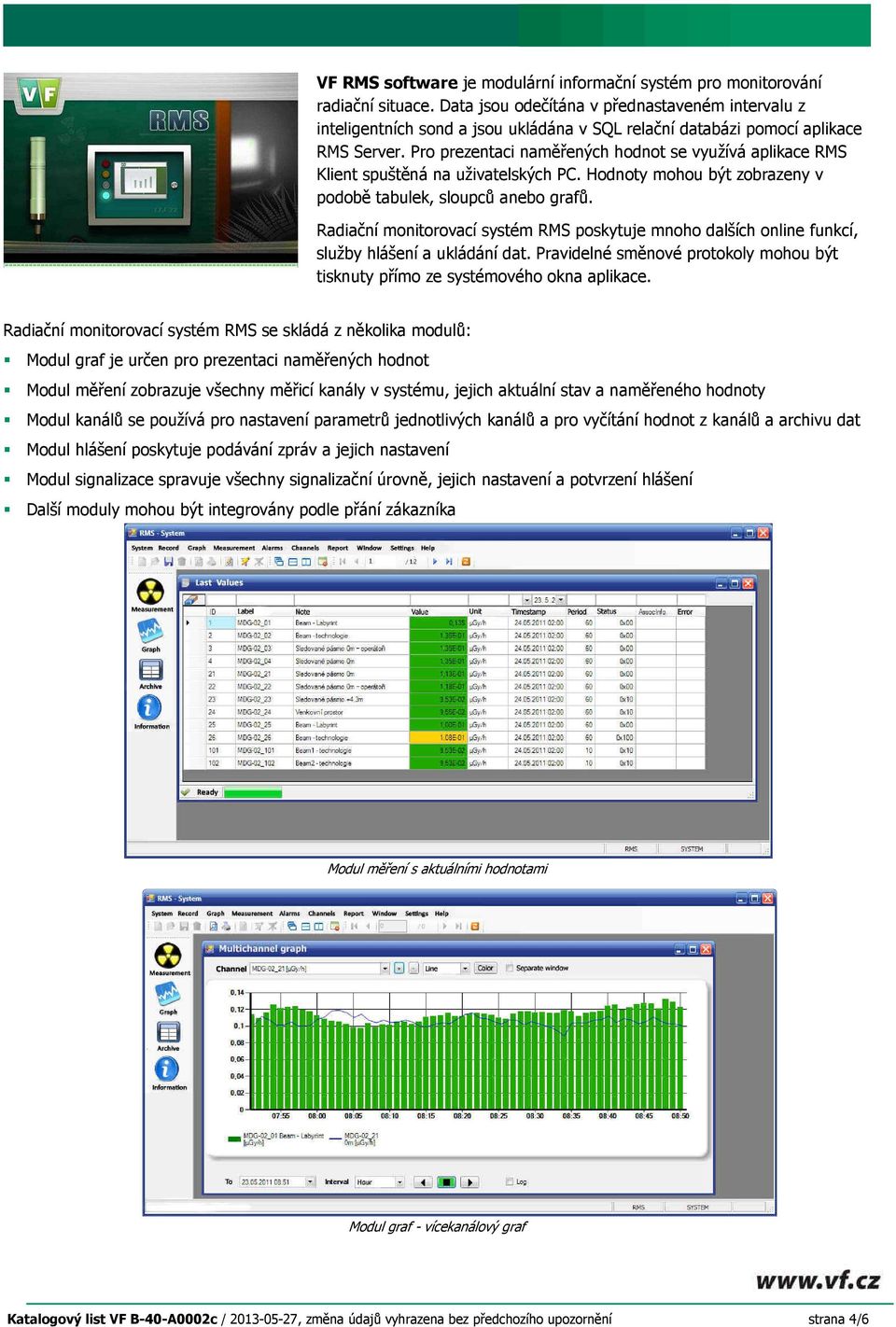

4 VF RMS software je modulární informační systém pro monitorování radiační situace. Data jsou odečítána v přednastaveném intervalu z inteligentních sond a jsou ukládána v SQL relační databázi pomocí aplikace RMS Server. Pro prezentaci naměřených hodnot se využívá aplikace RMS Klient spuštěná na uživatelských PC. Hodnoty mohou být zobrazeny v podobě tabulek, sloupců anebo grafů. Radiační monitorovací systém RMS poskytuje mnoho dalších online funkcí, služby hlášení a ukládání dat. Pravidelné směnové protokoly mohou být tisknuty přímo ze systémového okna aplikace. Radiační monitorovací systém RMS se skládá z několika modulů: Modul graf je určen pro prezentaci naměřených hodnot Modul měření zobrazuje všechny měřicí kanály v systému, jejich aktuální stav a naměřeného hodnoty Modul kanálů se používá pro nastavení parametrů jednotlivých kanálů a pro vyčítání hodnot z kanálů a archivu dat Modul hlášení poskytuje podávání zpráv a jejich nastavení Modul signalizace spravuje všechny signalizační úrovně, jejich nastavení a potvrzení hlášení Další moduly mohou být integrovány podle přání zákazníka Modul měření s aktuálními hodnotami Modul graf - vícekanálový graf Katalogový list VF B-40-A0002c / , změna údajů vyhrazena bez předchozího upozornění strana 4/6

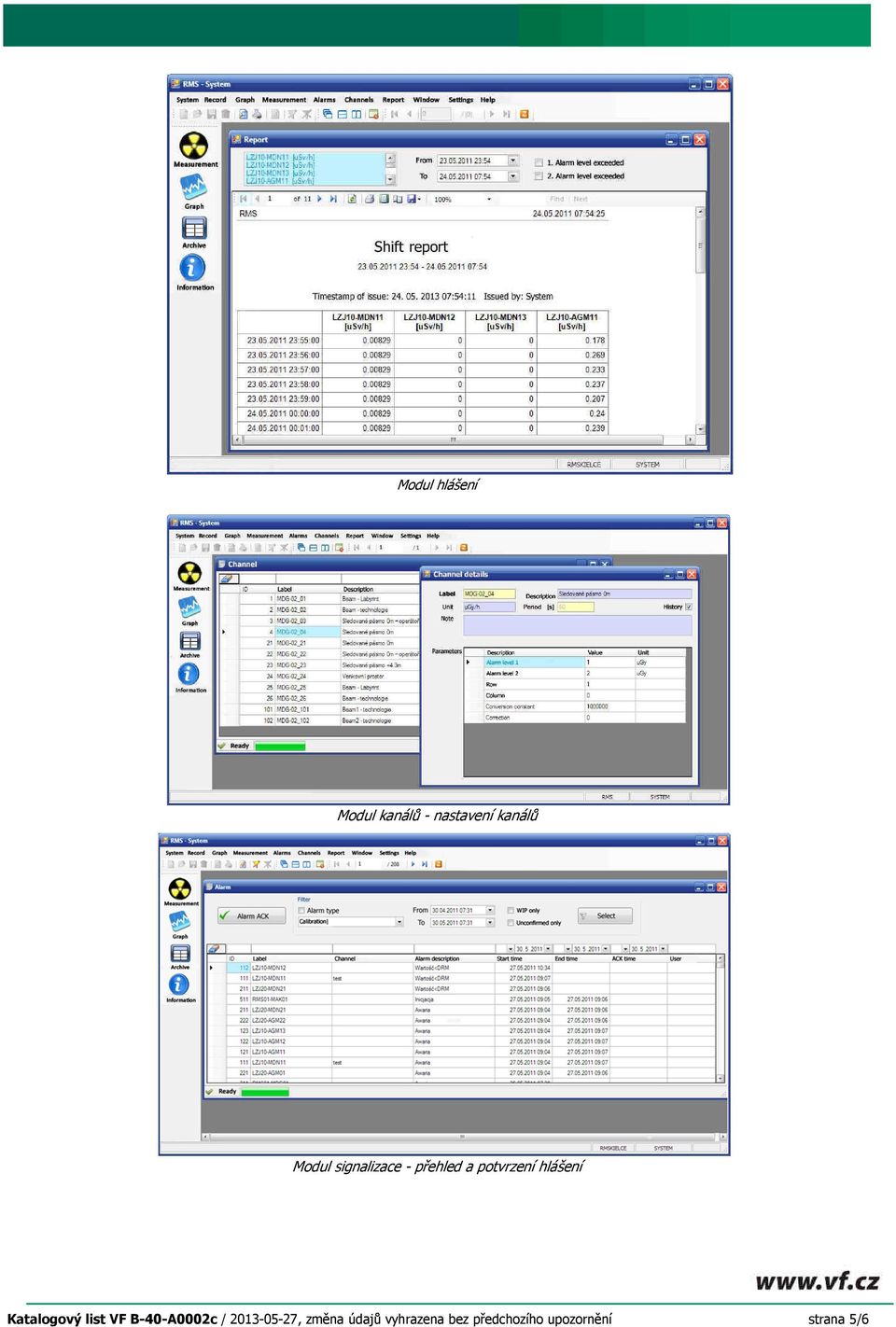

5 Modul hlášení Modul kanálů - nastavení kanálů Modul signalizace - přehled a potvrzení hlášení Katalogový list VF B-40-A0002c / , změna údajů vyhrazena bez předchozího upozornění strana 5/6

6 Modely a příslušenství Typ Popis Typ Popis K0735 Monitor dávkového příkonu MDG-01 K0203 Směrově závislý monitor dávkového příkonu MDG-12S K0921 Monitor dávkového příkonu MDG-01e K0204 Směrově závislý monitor dávkového příkonu MDG-13S K0102 Monitor dávkového příkonu MDG-02 K0622 Monitor dávkového příkonu MDG-02e K0103 Monitor dávkového příkonu MDG-03 K0623 Monitor dávkového příkonu MDG-03e K0104 Monitor dávkového příkonu MDG-04 K0624 Monitor dávkového příkonu MDG-04e K0802 Monitor dávkového příkonu MDG-07 K0804 Monitor dávkového příkonu MDG-07e K0982 Monitor dávkového příkonu AGM-02 K0327 Monitor aktivity kapalin MAK-01 K0917 Monitor příkonu dávkového ekvivalentu neutronů MDN-01 K1032 Monitor aktivity aerosolů CPM-310 K1259 PET monitor vzdušiny PET-02 K099X Detektor vzácných plynů řady NGD-0X K0743 Lokální zobrazovací jednotka LZJ-22 K0830 Signalizační jednotka ASU-50 S0803 RMS Software N/A RMS Server Volitelné příslušenství Kabeláž a propojovací prvky na základně schématu nebo projektu Zdroj nepřetržitého napájení - UPS pro bezpečný provoz serveru Jiné sondy a monitory (neinteligentní sondy) Kalibrační sady (referenční zdroje, držáky, atp.) Související produkty CISRK Centrální informační systém radiační kontroly - Instalované monitory povrchové kontaminace alfa, beta a/nebo gama radionuklidovými zářiči (celotělové monitory, monitory kontaminace rukou a nohou, ruční monitory kontaminace, atp.). SEOD Systém elektronické osobní dozimetrie Kontakní místa výrobců Váš dodavatel Česká republika VF, a.s., nám. Míru 50 CZ Černá Hora tel fax info@vf.cz Slovenská republika VF, s.r.o., M. R. Štefánika 9 SK Žilina tel fax info@vf.sk Katalogový list VF B-40-A0002c / , změna údajů vyhrazena bez předchozího upozornění strana 6/6
