1 Inspiron 5390 Servisní příručka Regulační model: P114G Regulační typ: P114G001

2 Poznámky, upozornění a varování POZNÁMKA: POZNÁMKA označuje důležité informace, které pomáhají lepšímu využití produktu. UPOZORNĚNÍ: UPOZORNĚNÍ poukazuje na možnost poškození hardwaru nebo ztráty dat a poskytuje návod, jak se danému problému vyhnout. VAROVÁNÍ: VAROVÁNÍ upozorňuje na potenciální nebezpečí poškození majetku, úrazu nebo smrti Dell Inc. nebo její dceřiné společnosti. Všechna práva vyhrazena. Dell, EMC a ostatní ochranné známky jsou ochranné známky společnosti Dell Inc. nebo dceřiných společností. Ostatní ochranné známky mohou být ochranné známky svých vlastníků Rev. A00

3 Obsah 1 Bezpečnostní pokyny... 6 Před manipulací uvnitř počítače... 6 Než začnete...6 Elektrostatický výboj ochrana ESD...7 Antistatická servisní souprava...7 Součásti antistatické servisní soupravy... 7 Shrnutí ochrany před statickou elektřinou... 8 Přeprava citlivých součástí...8 Zvedání vybavení...8 Po manipulaci uvnitř počítače Demontáž a instalace součástí...10 Doporučené nástroje Seznam šroubů Spodní kryt Sejmutí spodního krytu Nasazení spodního krytu...12 Baterie...13 Vyjmutí baterie Vložení baterie...14 Knoflíková baterie Vyjmutí knoflíkové baterie...15 Montáž knoflíkové baterie Disk SSD...17 Demontáž disku SSD M Montáž disku SSD M Demontáž disku SSD M Montáž disku SSD M Chladič...21 Demontáž chladiče Montáž chladiče...22 Ventilátor...23 Vyjmutí ventilátoru Montáž ventilátoru...24 Reproduktory...26 Vyjmutí reproduktorů Instalace reproduktorů...27 Karta WLAN...28 Vyjmutí karty WLAN Vložení karty sítě WLAN karta WWAN...29 Removing the WWAN card...29 Montáž karty WWAN Obsah 3

4 Dotyková podložka Vyjmutí dotykové podložky...31 Instalace dotykové podložky...32 Port napájecího adaptéru...33 Demontáž portu napájecího adaptéru Montáž portu napájecího adaptéru...34 Sestava displeje...35 Demontáž sestavy displeje...35 Montáž sestavy displeje deska I/O Demontáž desky I/O Vložení desky I/O...42 Deska tlačítka napájení Demontáž desky vypínače Montáž desky vypínače...44 Vypínač se čtečkou otisků prstů Demontáž vypínače se čtečkou otisků prstů...45 Montáž vypínače se čtečkou otisků prstů Základní deska Demontáž základní desky...46 Montáž základní desky...48 Čelní kryt displeje Demontáž čelního krytu displeje...49 Montáž čelního krytu displeje...50 Panel displeje Demontáž panelu displeje Montáž panelu displeje...54 Závěsy displeje Demontáž kloubů displeje Montáž kloubů displeje Kamera Demontáž kamery...58 Montáž kamery Zadní kryt displeje Demontáž zadního krytu displeje Montáž zadního krytu displeje...60 Kabel displeje...61 Vyjmutí kabelu displeje Vložení kabelu displeje Sestava opěrky rukou a klávesnice Demontáž sestavy opěrky rukou a klávesnice...63 Montáž sestavy opěrky pro dlaň a klávesnice Ovladače zařízení...66 Nástroj pro instalaci softwaru Intel Chipset...66 Ovladače videa...66 Ovladač Intel Serial IO Obsah

5 Ovladač Intel Trusted Execution Engine Interface...66 Ovladač Intel Virtual Button...66 Ovladače bezdrátového připojení a Bluetooth Nastavení systému...67 Konfigurace systému Přístup k programu nastavení systému BIOS Navigační klávesy Spouštěcí Sekvence Možnosti nástroje System setup (Nastavení systému) Vymazání nastavení CMOS Vymazání hesla k systému BIOS (nastavení systému) a systémových hesel Řešení potíží Rozšířená diagnostika vyhodnocení systému před jeho spuštěním (epsa)...78 Spuštění diagnostiky epsa Indikátory diagnostiky systému...78 Diagnostika...79 M-BIST...80 Automatický integrovaný test displeje LCD (BIST) Obnovení operačního systému...81 Aktualizace systému BIOS (klíč USB) Aktualizace systému BIOS...81 Uvolnění statické elektřiny (Flea power)...82 Cyklus napájení sítě Wi-Fi Pomoc a kontakt na společnost Dell Zdroje pro vyhledání nápovědy...83 Společnost Dell kontakty...83 Obsah 5

6 Bezpečnostní pokyny 1 Dodržováním následujících bezpečnostních zásad zabráníte možnému poškození počítače a zajistíte vlastní bezpečnost. VAROVÁNÍ: Před manipulací uvnitř počítače si přečtěte bezpečnostní informace dodané s počítačem. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese VAROVÁNÍ: Než otevřete kryt počítače nebo jeho panely, odpojte veškeré zdroje napájení. Poté co dokončíte práci uvnitř počítače, namontujte všechny kryty, panely a šrouby a teprve poté připojte počítač k elektrické zásuvce. UPOZORNĚNÍ: Chcete-li předejít poškození počítače, ujistěte se, že je pracovní plocha rovná a čistá. UPOZORNĚNÍ: Abyste předešli poškození komponent a karet, držte je vždy pouze za hrany a nedotýkejte se jejich kolíků a kontaktů. UPOZORNĚNÍ: Odstraňování problémů a opravy byste měli provádět pouze po autorizaci nebo výzvě tým technické pomoci Dell. Na škody způsobené neoprávněným servisním zásahem se nevztahuje záruka. Více informací najdete v bezpečnostních pokynech dodávaných s produktem nebo na adrese UPOZORNĚNÍ: Dříve, než se dotknete některé části uvnitř počítače, odveďte elektrostatický náboj z vašeho těla tím, že se dotknete kovového předmětu, například některé kovové části na zadní straně počítače. Během manipulace se opakovaně dotýkejte nenatřeného kovového povrchu, abyste odvedli potenciální elektrostatický náboj, který může poškodit vnitřní součásti. UPOZORNĚNÍ: Při odpojování kabelu tahejte za konektor nebo pásek pro vytahování, nikoli za samotný kabel. Některé kabely mohou být opatřeny konektory se západkami nebo přítlačnými šrouby, které je třeba před odpojením kabelu uvolnit. Při odpojování kabelů postupujte opatrně, aby nedošlo k ohnutí kolíků. Při připojování kabelů se ujistěte, že jsou porty a konektory správně otočeny a vyrovnány. Témata: UPOZORNĚNÍ: Stiskem vysuňte všechny karty vložené ve čtečce paměťových karet. Před manipulací uvnitř počítače Elektrostatický výboj ochrana ESD Antistatická servisní souprava Přeprava citlivých součástí Po manipulaci uvnitř počítače Před manipulací uvnitř počítače POZNÁMKA: Obrázky v tomto dokumentu se mohou lišit od vašeho počítače v závislosti na sestavě, kterou jste si objednali. Než začnete 1 Uložte a zavřete všechny otevřené soubory a ukončete všechny spuštěné aplikace. 2 Vypněte počítač. Klikněte na tlačítko: Start > Napájení > Vypnout. POZNÁMKA: Používáte-li jiný operační systém, vyhledejte pokyny ohledně jeho vypnutí v příslušné dokumentaci. 3 Odpojte počítač a všechna připojená zařízení od elektrických zásuvek. 4 Odpojte od počítače všechna připojená síťová a periferní zařízení, jako například klávesnici, myš a monitor. 6 Bezpečnostní pokyny

7 5 Vyjměte z počítače všechny paměťové karty nebo optické disky (pokud je potřeba). Elektrostatický výboj ochrana ESD Statická elektřina představuje významné riziko při manipulaci s elektronickými součástmi, zejména pak s citlivými díly, jako jsou rozšiřovací karty, procesory, paměťové moduly DIMM nebo systémové desky. Pouhé velmi malé výboje statické elektřiny dokážou obvody poškodit způsobem, který na první pohled není patrný, ale může způsobovat občasné problémy či zkrácení životnosti produktu. Neustále rostoucí požadavky na nižší spotřebu a vyšší hustotu způsobují, že se ze statické elektřiny stává stále větší problém. Vzhledem ke zvýšené hustotě polovodičů jsou poslední produkty společnosti Dell náchylnější na poškození statickou elektřinou. Z toho důvodu již některé dříve schválené postupy manipulace s díly nadále nelze uplatňovat. Poškození statickou elektřinou může způsobovat dva typy poruch katastrofické a občasné. Katastrofické Katastrofické poruchy představují přibližně 20 % poruch způsobených statickou elektřinou. Takové poruchy způsobují okamžité a úplné vyřazení zařízení z provozu. Příkladem katastrofické poruchy je zásah paměťového modulu DIMM statickou elektřinou, jehož důsledkem je příznak No POST / No Video (Žádný test POST / Žádné video) doprovázený zvukovým signálem, jenž značí chybějící nebo nefunkční paměť. Občasné Občasné poruchy představují přibližně 80 % poruch způsobených statickou elektřinou. Ve většině případů tyto poruchy nejsou okamžitě rozeznatelné. Paměťový modul DIMM je zasažen statickou elektřinou, ale trasování je pouze oslabeno a navenek nevykazuje známky poškození. Oslabená trasa se může tavit celé týdny či měsíce a během toho může docházet ke zhoršování integrity paměti, občasným chybám atd. Ještě obtížněji rozpoznatelným a odstranitelným druhem poškození jsou takzvané latentní poruchy. Poškození statickou elektřinou můžete předejít následujícím způsobem: Nasaďte si antistatické poutko na zápěstí, které je řádně uzemněno pomocí vodiče. Použití antistatických poutek na zápěstí bez uzemnění pomocí vodiče nadále není povoleno, protože neumožňuje odpovídající ochranu. Dotykem šasi před manipulací s díly nezajistíte odpovídající ochranu součástí, jež jsou vůči statické elektřině obzvlášť citlivé. Se všemi součástmi, které jsou citlivé na elektrostatické výboje, manipulujte v oblasti, kde nehrozí kontakt se statickou elektřinou. Pokud je to možné, použijte antistatické podlahové podložky a podložky na pracovní stůl. Součást citlivou na elektrostatické výboje vyjměte z antistatického obalu až tehdy, když budete připraveni ji nainstalovat v počítači. Před rozbalením antistatického obalu odstraňte ze svého těla statickou elektřinu. Součást citlivou na elektrostatické výboje před přepravou umístěte do antistatické nádoby nebo obalu. Antistatická servisní souprava Nemonitorovaná servisní souprava je nejčastěji používanou servisní soupravou. Každá servisní souprava sestává ze tří hlavních součástí: antistatické podložky, poutka na zápěstí a propojovacího vodiče. Součásti antistatické servisní soupravy Součásti antistatické servisní soupravy jsou následující: Antistatická podložka Antistatická podložka je elektricky nevodivá a při servisních zákrocích slouží k odkládání dílů. Před použitím antistatické podložky je třeba si řádně nasadit poutko na zápěstí a propojovacím vodičem je připojit k této rohožce nebo jakémukoli holému plechovému dílu systému, na kterém pracujete. Jakmile budete takto řádně připraveni, náhradní díly lze vyjmout z antistatického obalu a umístit přímo na podložku. Dílům citlivým na statickou elektřinu nic nehrozí, pokud je máte v ruce, na antistatické rohožce, v systému nebo v obalu. Poutko na zápěstí a propojovací vodič Poutko na zápěstí lze propojovacím vodičem připojit přímo k holému plechovému dílu hardwaru (pokud antistatická podložka není potřeba) nebo k antistatické podložce, jež chrání hardware, který jste na ni umístili. Fyzickému propojení poutka na zápěstí, propojovacího vodiče, vaší pokožky, antistatické podložky a hardwaru se říká vodivé propojení. Používejte pouze servisní soupravy s poutkem na zápěstí, podložkou a propojovacím vodičem. Nikdy nepoužívejte poutka na zápěstí bez vodiče. Mějte vždy na paměti, že vnitřní vodiče poutka na zápěstí jsou náchylné na běžné opotřebení a musí být pravidelně kontrolovány příslušnou zkoušečkou, aby nedošlo k nechtěnému poškození hardwaru statickou elektřinou. Poutko na zápěstí a propojovací vodič doporučujeme přezkušovat jednou týdně. Zkoušečka antistatického poutka na zápěstí Vodiče uvnitř antistatického poutka se postupem času opotřebovávají. Pokud používáte nemonitorovanou servisní soupravu, poutko na zápěstí doporučujeme přezkušovat před každým požadavkem na opravu a nejméně jednou týdně. Nejlépe se k tomu hodí zkoušečka poutek na zápěstí. Pokud vlastní zkoušečku poutek na zápěstí nemáte, zeptejte se, jestli ji nemají ve vaší oblastní pobočce. Chcete-li poutko na zápěstí přezkoušet, připojte je propojovacím vodičem ke zkoušečce Bezpečnostní pokyny 7

8 a stiskněte příslušné tlačítko. Pokud zkouška dopadne úspěšně, rozsvítí se zelený indikátor LED, pokud nikoli, rozsvítí se červený indikátor LED a ozve se zvuková výstraha. Izolační prvky Zařízení citlivá na statickou elektřinu (např. plastové kryty chladičů) je nezbytně nutné udržovat v dostatečné vzdálenosti od vnitřních dílů, které slouží jako izolátory a často jsou velmi nabité. Pracovní prostředí Před použitím antistatické servisní soupravy posuďte situaci na pracovišti u zákazníka. Například při servisu serverů se souprava používá jiným způsobem než při servisu stolních a přenosných počítačů. Servery jsou obvykle umístěny v racku v datovém centru, zatímco stolní a přenosné počítače se obvykle nacházejí na stolech v kancelářích či kancelářských kójích. K práci vždy zvolte velkou, otevřenou a rovnou plochu, na které se nic nenachází a kam se antistatická souprava společně s opravovaným systémem snadno vejdou. Na pracovišti by také neměly být žádné izolační prvky, které by mohly způsobit zásah statickou elektřinou. Při manipulaci s jakýmikoli hardwarovými součástmi je nutné veškeré izolátory v pracovní oblasti (jako je polystyren či jiné plasty) vždy umístit do minimální vzdálenosti 30 centimetrů (12 palců) od citlivých dílů. Antistatický obal Veškerá zařízení citlivá na statickou elektřinu musí být přepravována a předávána v antistatickém obalu. Doporučuje se použití kovových staticky stíněných obalů. Poškozenou součást je třeba vrátit ve stejném antistatickém obalu, v jakém jste obdrželi náhradní díl. Antistatický obal je nutné přehnout a zalepit lepicí páskou. Také je nutné použít pěnový obalový materiál, který byl součástí balení náhradního dílu. Zařízení citlivá na statickou elektřinu vyjměte z obalu pouze na pracovním povrchu, který chrání před statickou elektřinou. Tato zařízení nikdy neumisťujte na antistatický obal, protože antistatické stínění funguje pouze uvnitř tohoto obalu. Součásti vždy držte v ruce nebo umístěte na antistatickou podložku, do systému nebo do antistatického obalu. Přeprava citlivých součástí Přepravované součásti (např. náhradní díly nebo díly vracené společnosti Dell), které jsou citlivé na statické elektřinu, je bezpodmínečně nutné chránit v antistatických obalech. Shrnutí ochrany před statickou elektřinou Doporučuje se, aby všichni technici při servisních zákrocích na produktech Dell vždy používali běžné antistatické poutko na zápěstí s propojovacím uzemňovacím vodičem a antistatickou podložkou. Dále je nezbytně nutné, aby technici při servisu chránili citlivé součásti od všech izolátorů a aby k přepravě těchto součástí používali antistatické obaly. Přeprava citlivých součástí Přepravované součásti (např. náhradní díly nebo díly vracené společnosti Dell), které jsou citlivé na statickou elektřinu, je bezpodmínečně nutné chránit v antistatických obalech. Zvedání vybavení Při zvedání těžkého vybavení se řiďte následujícími pokyny: UPOZORNĚNÍ: Nezvedejte předměty o hmotnosti překračující 50 liber. Vždy využijte pomoc dalších lidí nebo mechanického zvedacího zařízení. 1 Nohama se pevně zapřete. Rozkročte se s chodidly do stran na stabilním povrchu. 2 Zatněte břišní svaly. Břišní svaly při zvedání podepírají vaši páteř, čímž kompenzují působení tíhy zvedaného předmětu. 3 Ke zvedání využijte sílu svých nohou, nikoli zad. 4 Zvedaný předmět si držte u těla. Čím blíže jej budete mít k páteři, tím méně budete namáhat svá záda. 5 Při zvedání či pokládání předmětu držte záda rovně. Zvedaný předmět nezatěžujte vlastní vahou. Při zvedání nekruťte svým tělem ani zády. 6 Stejnými pokyny, avšak v opačném pořadí, se řiďte při pokládání předmětu. Po manipulaci uvnitř počítače UPOZORNĚNÍ: Pokud šrouby uvnitř počítače zůstanou uvolněné nebo volně ležet, můžete počítač vážně poškodit. 1 Našroubujte všechny šrouby a ujistěte se, že žádné nezůstaly volně uvnitř počítače. 2 Připojte všechna externí zařízení, periferní zařízení a kabely, které jste odpojili před prací uvnitř počítače. 8 Bezpečnostní pokyny

9 3 Vraťte zpět všechny karty, disky a ostatní části, které jste odebrali před prací v počítači. 4 Připojte počítač a všechna připojená zařízení do elektrických zásuvek. 5 Zapněte počítač. Bezpečnostní pokyny 9

10 Demontáž a instalace součástí 2 Doporučené nástroje Postupy uvedené v tomto dokumentu mohou vyžadovat použití následujících nástrojů: Křížový šroubovák #1 Plochý šroubovák plastová jehla Seznam šroubů POZNÁMKA: Při demontáži šroubů z určité komponenty se doporučuje poznačit si typ a množství šroubů a uložit je do krabičky na šrouby. Pak bude možné při zpětné montáži komponenty použít správný počet a typ šroubů. POZNÁMKA: Některé počítače mají magnetické povrchy. Ujistěte se, že při výměně komponenty nezůstávají šrouby přichycené k podobnému povrchu. POZNÁMKA: Barva šroubu se může lišit v závislosti na objednané konfiguraci. Tabulka 1. Seznam šroubů Součástka Připevněna k Typ šroubu Množství Obrázek šroubu Spodní kryt Baterie Baterie Držák dotykové podložky Dotyková podložka Držák desky I/O Deska I/O Sestava opěrky pro dlaň a klávesnice Sestava opěrky pro dlaň a klávesnice Sestava opěrky pro dlaň a klávesnice Sestava opěrky pro dlaň a klávesnice Sestava opěrky pro dlaň a klávesnice Sestava opěrky pro dlaň a klávesnice Sestava opěrky pro dlaň a klávesnice M2x6 4 M2x2 4 M1,6x4 1 M1,6x2 3 M1,6x2 2 M2,5 3,5 2 M2x3 1 Disk SSD Základní deska M2x2,5 1 Držák bezdrátové karty Bezdrátová karta a základní deska M2x2, Demontáž a instalace součástí

11 Součástka Připevněna k Typ šroubu Množství Obrázek šroubu Ventilátor Základní deska M2x3 2 Pravý závěs displeje Základní deska M2x4 1 Levý závěs displeje Klouby Zadní kryt displeje a sestava antény Zadní kryt displeje a sestava antény M2,5 3,5 2 M2,5x2,5 6 Držák kabelu displeje Základní deska M2,5 3,5 1 Port napájecího adaptéru Vypínač s držákem čtečky otisků prstů Vypínač se čtečkou otisků prstů Sestava opěrky pro dlaň a klávesnice Sestava opěrky pro dlaň a klávesnice Sestava opěrky pro dlaň a klávesnice M2x3 1 M1,6x2 1 M1,6x2 1 Spodní kryt Sejmutí spodního krytu Požadavek 1 Postupujte podle pokynů v části Před manipulací uvnitř počítače. Následující obrázek znázorňuje umístění spodního krytu a ukazuje postup demontáže. Demontáž a instalace součástí 11

12 1 Povolte tři jisticí šrouby na spodním krytu. 2 Vyšroubujte čtyři šrouby (M2x6), jimiž je spodní kryt připevněn k sestavě opěrky pro dlaň a klávesnice. 3 Uvolněte spodní kryt směrem od levného horního rohu sestavy opěrky pro dlaň a klávesnice. 4 Zvedněte kryt základny ze sestavy opěrky pro dlaň a klávesnice. Nasazení spodního krytu Požadavek Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku. Následující obrázek znázorňuje umístění spodního krytu a ukazuje postup montáže. 12 Demontáž a instalace součástí

13 1 Položte počítač závěsy nahoru. 2 Zarovnejte spodní kryt na sestavu opěrky pro dlaň a klávesnice a zaklapněte jej na místo. 3 Zašroubujte čtyři šrouby (M2x6), jimiž je spodní kryt připevněn k sestavě opěrky pro dlaň a klávesnice. 4 Utáhněte tři jisticí šrouby, jimiž je spodní kryt připevněn k sestavě opěrky pro dlaň a klávesnice. Další krok 1 Postupujte podle pokynů v části Po manipulaci uvnitř počítače. Baterie Vyjmutí baterie Požadavek 1 Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2 Sejměte spodní kryt. Následující obrázek znázorňuje umístění baterie a ukazuje postup demontáže. Demontáž a instalace součástí 13

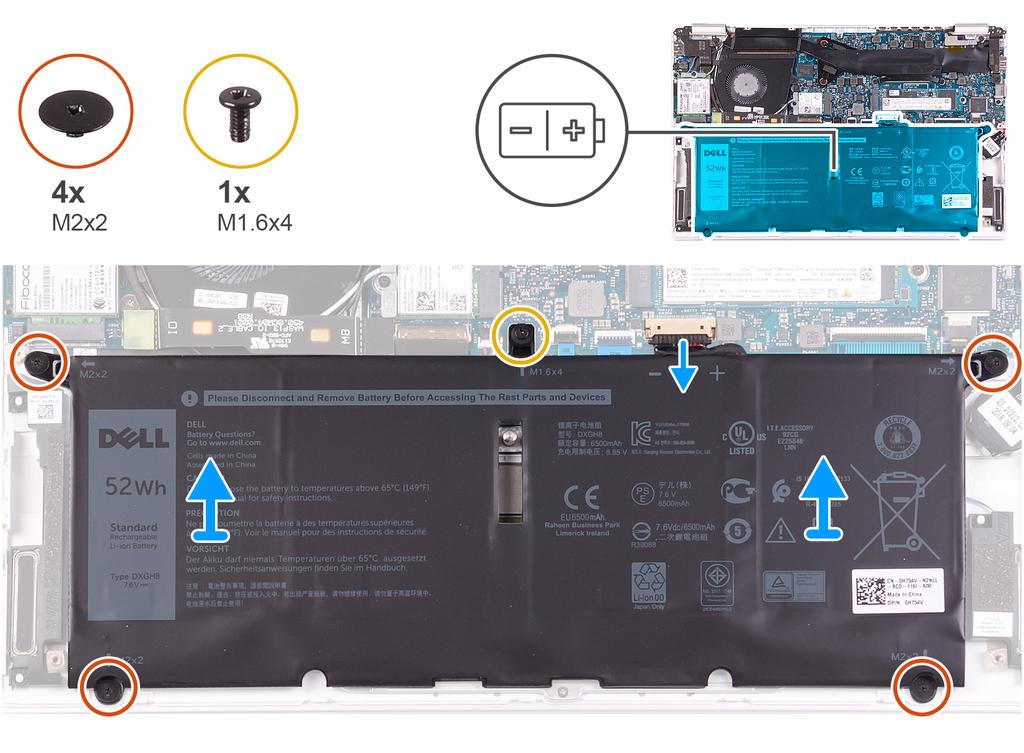

14 1 Odpojte kabel baterie od základní desky. 2 Vyšroubujte čtyři šrouby (M2x2), které upevňují baterii k sestavě opěrky pro dlaň a klávesnice. 3 Vyšroubujte šroub (M1,6x4), jímž je baterie připevněna k základní desce a k sestavě opěrky pro dlaň a klávesnice. 4 Zvedněte baterii ze sestavy opěrky pro dlaň a klávesnice. Vložení baterie Požadavek Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku. Následující obrázek znázorňuje umístění baterie a ukazuje postup montáže. 14 Demontáž a instalace součástí

15 1 Připojte kabel baterie k základní desce. 2 Zašroubujte čtyři šrouby (M2x2), které upevňují baterii k sestavě opěrky pro dlaň a klávesnice. 3 Zašroubujte šroub (M1,6x4), jímž je baterie připevněna k základní desce a k sestavě opěrky pro dlaň a klávesnice. Další kroky 1 Nasaďte spodní kryt. 2 Postupujte podle pokynů v části Po manipulaci uvnitř počítače. Knoflíková baterie Vyjmutí knoflíkové baterie Požadavek 1 Postupujte podle pokynů v části Před manipulací uvnitř počítače. UPOZORNĚNÍ: Vyjmutím knoflíkové baterie dojde k obnovení nastavení systému BIOS na výchozí hodnoty. Doporučujeme, abyste si před vyjmutím knoflíkové baterie poznačili nastavení systému BIOS. 2 Sejměte spodní kryt. 3 Vyjměte baterii. Následující obrázek znázorňuje umístění knoflíkové baterie a ukazuje postup demontáže. Demontáž a instalace součástí 15

16 1 Odpojte kabel knoflíkové baterie od základní desky. 2 Vyjměte kabel knoflíkové baterie z vodicí drážky. 3 Vyjměte knoflíkovou baterii ze sestavy opěrky pro dlaň a klávesnice. Montáž knoflíkové baterie Požadavek Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku. Následující obrázek znázorňuje umístění knoflíkové baterie a ukazuje postup montáže. 16 Demontáž a instalace součástí

17 1 Vložte knoflíkovou baterii do slotu na sestavě opěrky pro dlaň a klávesnice. 2 Protáhněte kabel knoflíkové baterie vodicími drážkami. 3 Připojte kabel knoflíkové baterie k základní desce. Další krok 1 Nainstalujte baterii. 2 Nasaďte spodní kryt. 3 Postupujte podle pokynů v části Po manipulaci uvnitř počítače. Disk SSD Demontáž disku SSD M Požadavky 1 Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2 Sejměte spodní kryt. 3 Vyjměte baterii. Následující obrázek znázorňuje umístění disku SSD a ukazuje postup demontáže. Demontáž a instalace součástí 17

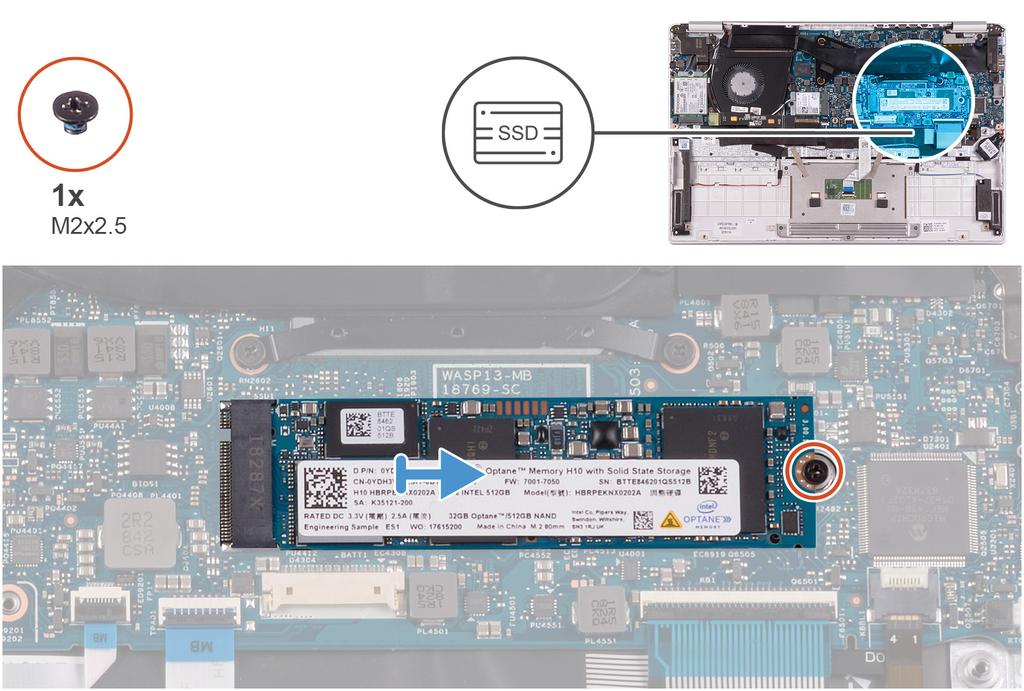

18 1 Demontujte šroub (M2x2,5), kterým je připevněn disk SSD k základní desce. 2 Vysuňte disk SSD ze slotu disku SSD na základní desce. Montáž disku SSD M Požadavek Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku. Následující obrázek znázorňuje umístění disku SSD a ukazuje postup montáže. 18 Demontáž a instalace součástí

19 1 Zarovnejte západky na disku SSD s výstupkem na slotu disku SSD a zasuňte disk SSD do slotu disku SSD na základní desce. 2 Zašroubujte šroub (M2x2,5), kterým je připevněn disk SSD k základní desce. Další krok 1 Nainstalujte baterii. 2 Nasaďte spodní kryt. 3 Postupujte podle pokynů v části Po manipulaci uvnitř počítače. Demontáž disku SSD M Požadavky 1 Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2 Sejměte spodní kryt. 3 Vyjměte baterii. Následující obrázek znázorňuje umístění disku SSD a ukazuje postup demontáže. Demontáž a instalace součástí 19

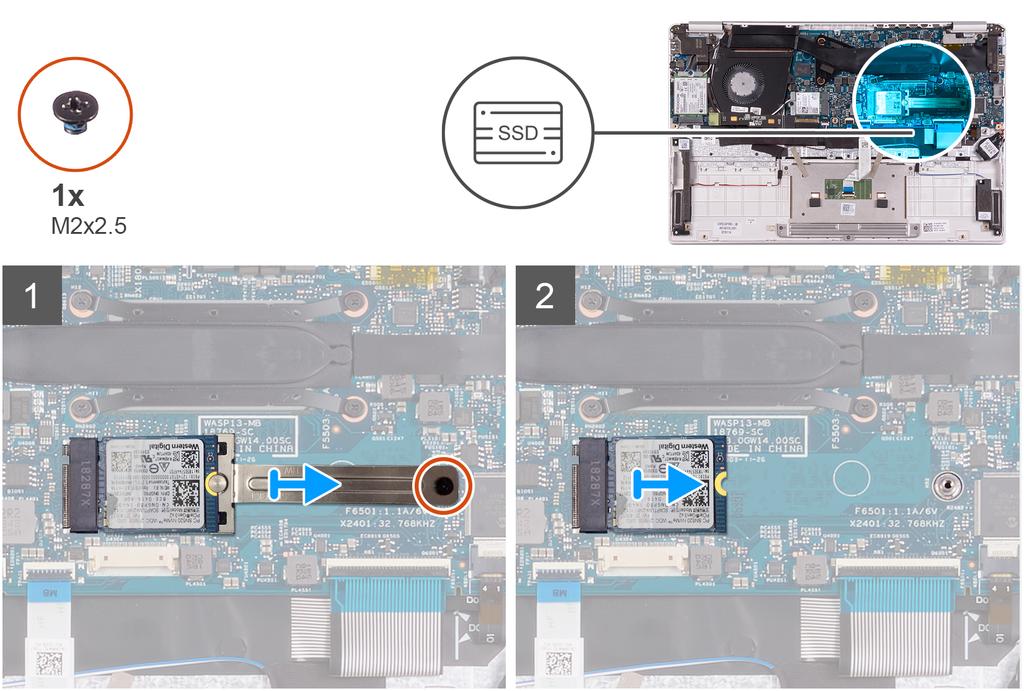

20 1 Demontujte šroub (M2x2,5), kterým je držák disku SSD připevněn k základní desce. 2 Vysuňte a vyjměte držák disku SSD z disku SSD na základní desce. 3 Vysuňte disk SSD ze slotu disku SSD na základní desce. Montáž disku SSD M Požadavek Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku. Následující obrázek znázorňuje umístění disku SSD a ukazuje postup montáže. 20 Demontáž a instalace součástí

21 1 Zarovnejte západky na disku SSD s výstupkem na slotu disku SSD a zasuňte disk SSD do slotu disku SSD na základní desce. 2 Zasuňte držák disku SSD na disk SSD na základní desce. 3 Zašroubujte šroub (M2x2,5), kterým je připevněn disk SSD k základní desce. Další krok 1 Nainstalujte baterii. 2 Nasaďte spodní kryt. 3 Postupujte podle pokynů v části Po manipulaci uvnitř počítače. Chladič Demontáž chladiče Požadavky 1 Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2 Sejměte spodní kryt. 3 Vyjměte baterii. Následující obrázek znázorňuje umístění chladiče a ukazuje postup demontáže. Demontáž a instalace součástí 21

22 1 Odlepte pásku, kterou je chladič připevněn k základní desce. 2 V opačném pořadí (7>6>5>4>3>2>1) vyšroubujte sedm šroubů, jimiž je chladič připevněn k základní desce. 3 Vyjměte chladič ze základní desky. Montáž chladiče Požadavek Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku. Následující obrázek znázorňuje umístění spodního krytu a ukazuje postup montáže. 22 Demontáž a instalace součástí

23 1 Zarovnejte otvory pro šrouby na chladiči s otvory pro šrouby na základní desce. 2 Postupně (podle pořadí vyznačeného na chladiči) zašroubujte sedm jisticích šroubů, které připevňují chladič k základní desce. 3 Přilepte pásku, kterou je chladič připevněn k základní desce. Další krok 1 Nainstalujte baterii. 2 Nasaďte spodní kryt. 3 Postupujte podle pokynů v části Po manipulaci uvnitř počítače. Ventilátor Vyjmutí ventilátoru Požadavky 1 Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2 Sejměte spodní kryt. 3 Vyjměte baterii. Demontáž a instalace součástí 23

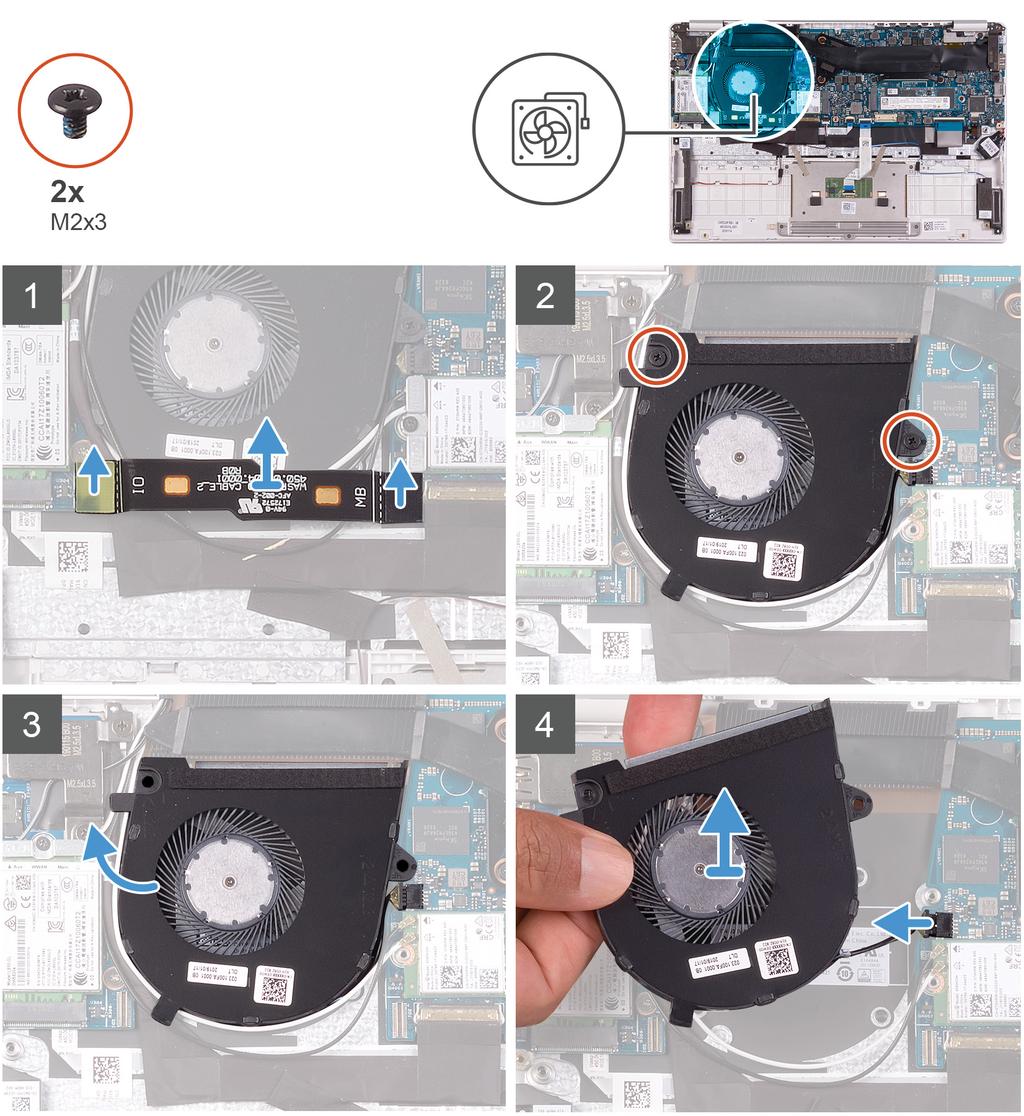

24 Následující obrázek znázorňuje umístění ventilátoru a ukazuje postup demontáže. 1 Odpojte kabel desky I/O od základní desky a desky I/O. POZNÁMKA: Tento krok se vztahuje pouze na počítače dodávané v konfiguraci WWAN 2 Odstraňte dva šrouby (M2x3), kterými je ventilátor připevněn k základní desce. 3 Zvedněte mírně ventilátor ze sestavy opěrky pro dlaň a klávesnice. 4 Odpojte kabel ventilátoru od základní desky a zvedněte ventilátor ze sestavy opěrky pro dlaň a klávesnice. Montáž ventilátoru Požadavek Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku. 24 Demontáž a instalace součástí

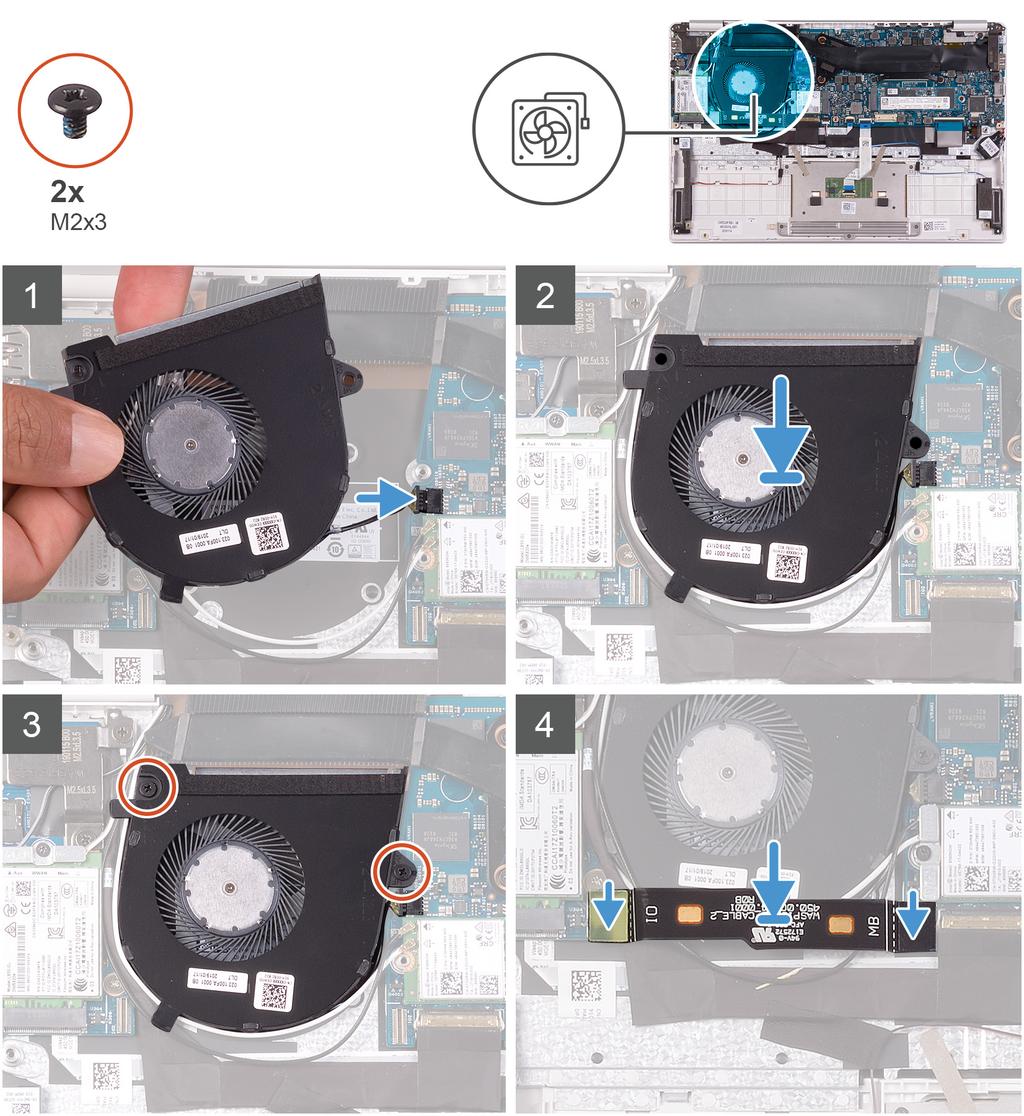

25 Následující obrázek znázorňuje umístění ventilátoru a ukazuje postup montáže. 1 Připojte kabel ventilátoru k základní desce. 2 Zarovnejte otvory pro šrouby na ventilátoru s otvory pro šrouby na sestavě opěrky pro dlaň a klávesnice. 3 Zašroubujte dva šrouby (M2x3), které upevňují ventilátor k sestavě opěrky pro dlaň a klávesnice. 4 Připojte kabel desky I/O k základní desce a k desce I/O. POZNÁMKA: Tento krok se vztahuje pouze na počítače dodávané v konfiguraci WWAN Další krok 1 Nainstalujte baterii. 2 Nasaďte spodní kryt. 3 Postupujte podle pokynů v části Po manipulaci uvnitř počítače. Demontáž a instalace součástí 25

26 Reproduktory Vyjmutí reproduktorů Požadavky 1 Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2 Sejměte spodní kryt. 3 Vyjměte baterii. Následující obrázek znázorňuje umístění reproduktorů a ukazuje postup demontáže. 1 Uvolněte západku a odpojte kabel dotykové podložky od základní desky. 2 Odpojte kabel reproduktoru od základní desky. 3 Odlepte lepicí pásky, jimiž je kabel reproduktoru připevněn k sestavě opěrky pro dlaň a klávesnice. 26 Demontáž a instalace součástí

27 4 Poznačte si vedení kabelu reproduktoru a vyjměte kabel reproduktoru ze sestavy opěrky pro dlaň a klávesnice. POZNÁMKA: Před vyjmutím reproduktorů si poznačte polohu gumových průchodek. 5 Zdvihněte reproduktory společně s kabelem ze sestavy opěrky pro dlaň a klávesnice. Instalace reproduktorů Požadavek Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku. Následující obrázek znázorňuje umístění reproduktorů a ukazuje postup montáže. 1 Pomocí zarovnávacích výčnělků a pryžových průchodek umístěte reproduktory do slotů na sestavě opěrky pro dlaň a klávesnice. 2 Protáhněte kabel reproduktoru vodítky na sestavě opěrky pro dlaň a klávesnice. 3 Nalepte lepicí pásky, jimiž je kabel reproduktoru připevněn k sestavě opěrky pro dlaň a klávesnice. 4 Připojte kabel reproduktoru k základní desce. Demontáž a instalace součástí 27

28 5 Připojte kabel dotykové podložky k základní desce a zajistěte jej uzavřením západky. Další krok 1 Nainstalujte baterii. 2 Nasaďte spodní kryt. 3 Postupujte podle pokynů v části Po manipulaci uvnitř počítače. Karta WLAN Vyjmutí karty WLAN Požadavky 1 Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2 Sejměte spodní kryt. 3 Vyjměte baterii. Následující obrázek znázorňuje umístění karty WLAN a ukazuje postup demontáže. 1 Vyšroubujte šroub (M2x2,5), jímž je držák karty WLAN připevněn ke kartě, a zvedněte držák z karty. 2 Odpojte kabely antény od karty WLAN. 3 Vysuňte a demontujte kartu WLAN ze slotu. Vložení karty sítě WLAN Požadavek Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku. 28 Demontáž a instalace součástí

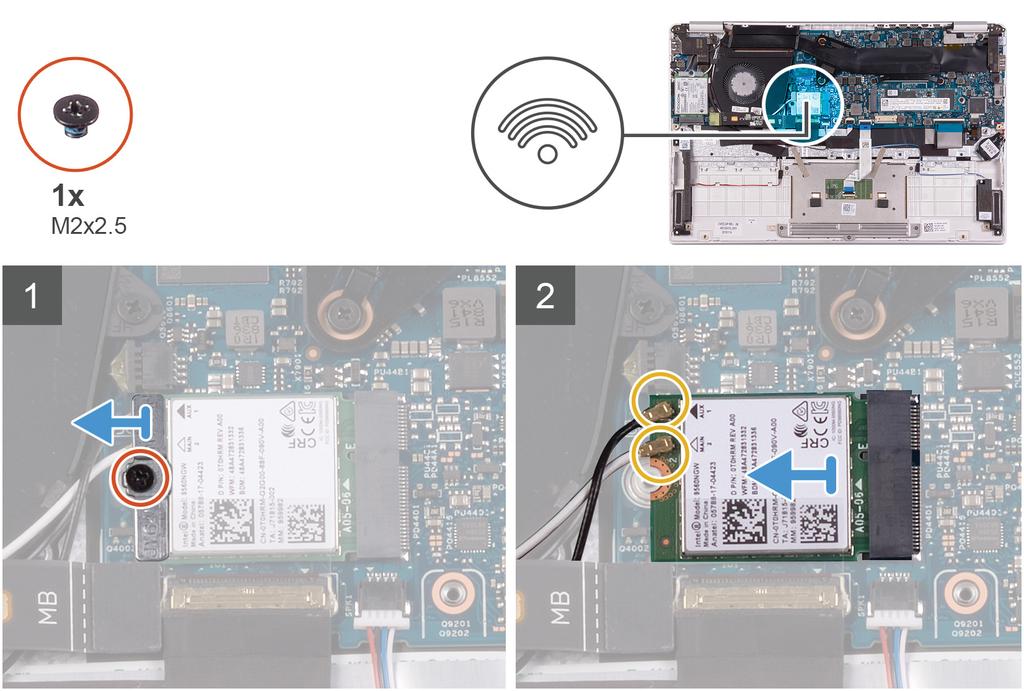

29 Následující obrázek znázorňuje umístění karty WLAN a ukazuje postup montáže. 1 Připojte kabely antény ke kartě WLAN. 2 Zarovnejte zářez na kartě WLAN s výčnělkem na slotu pro kartu WLAN a zasuňte kartu zešikma do slotu. 3 Zarovnejte a položte na kartu WLAN její držák. 4 Zašroubujte šroub (M2x2.5), jímž je držák karty WLAN připevněn ke kartě WLAN. Další krok 1 Nainstalujte baterii. 2 Nasaďte spodní kryt. 3 Postupujte podle pokynů v části Po manipulaci uvnitř počítače. karta WWAN Removing the WWAN card Požadavky POZNÁMKA: Tento postup se vztahuje pouze na počítače dodávané v konfiguraci WWAN. 1 Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2 Sejměte spodní kryt. 3 Vyjměte baterii. Následující obrázek znázorňuje umístění karty WWAN a ukazuje postup demontáže. Demontáž a instalace součástí 29

30 1 Vyšroubujte šroub (M2x2,5), jímž je držák karty WWAN připevněn ke kartě WWAN. 2 Před zvednutím držáku z karty WWAN si poznačte jeho umístění. 3 Odpojte kabely antény od karty WWAN. 4 Vysuňte a demontujte kartu WWAN ze slotu. Montáž karty WWAN Požadavek POZNÁMKA: Tento postup se vztahuje pouze na počítače dodávané v konfiguraci WWAN. Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku. Následující obrázek znázorňuje umístění karty WWAN a ukazuje postup montáže. 30 Demontáž a instalace součástí

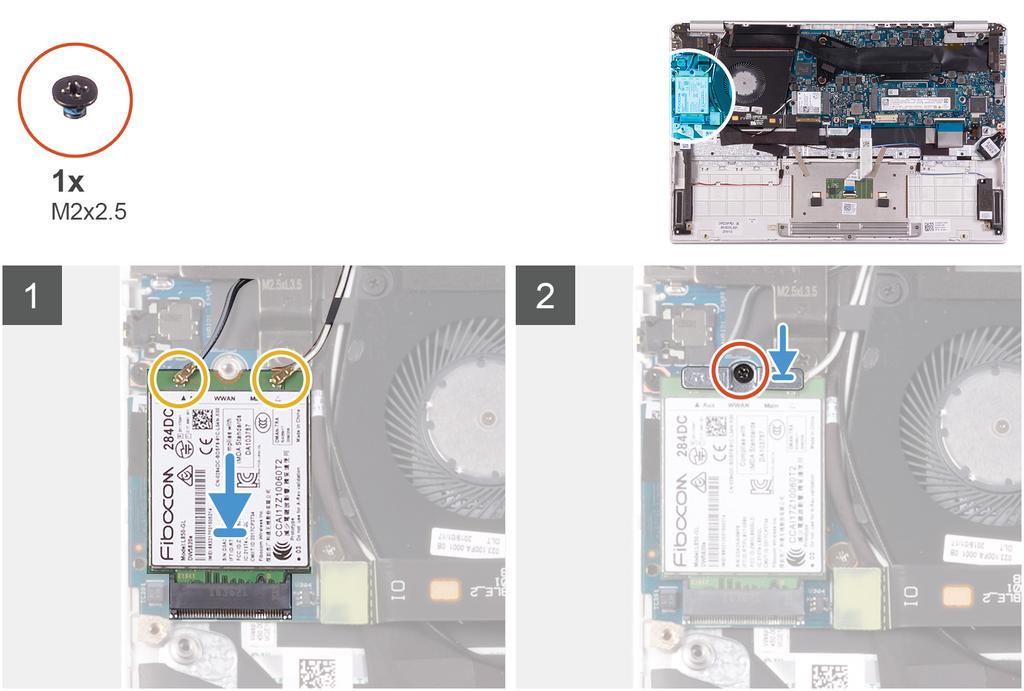

31 1 Zarovnejte zářez na kartě WWAN s výčnělkem na slotu pro kartu WWAN a zasuňte kartu zešikma do slotu. 2 Ke kartě WWAN připojte kabely antény a zarovnejte držák karty WWAN na kartu. 3 Zašroubujte šroub (M2x2,5), jímž je držák karty WWAN připevněn ke kartě WWAN. Další krok 1 Nainstalujte baterii. 2 Nasaďte spodní kryt. 3 Postupujte podle pokynů v části Po manipulaci uvnitř počítače. Dotyková podložka Vyjmutí dotykové podložky Požadavky 1 Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2 Sejměte spodní kryt. 3 Vyjměte baterii. Následující obrázek znázorňuje umístění dotykové podložky a ukazuje postup demontáže. Demontáž a instalace součástí 31

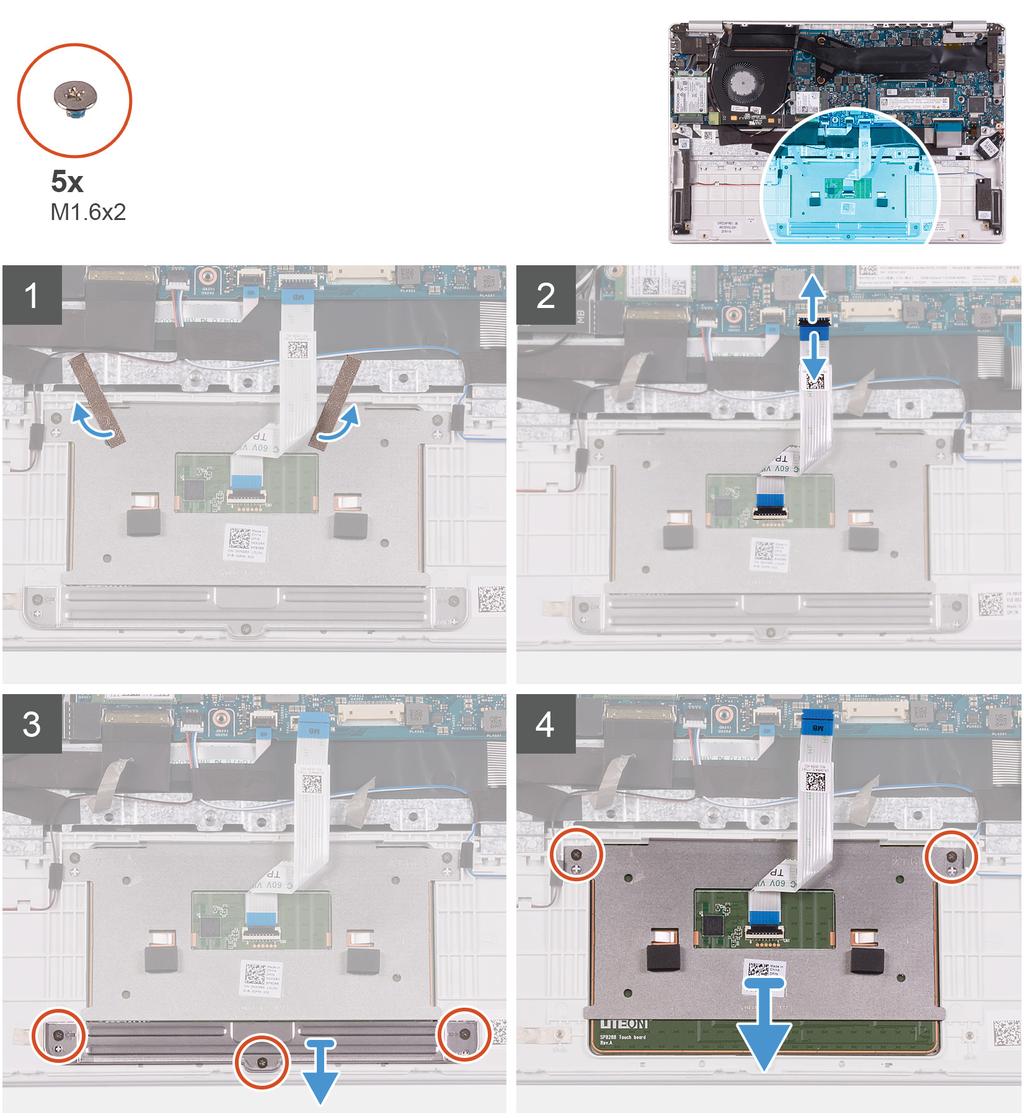

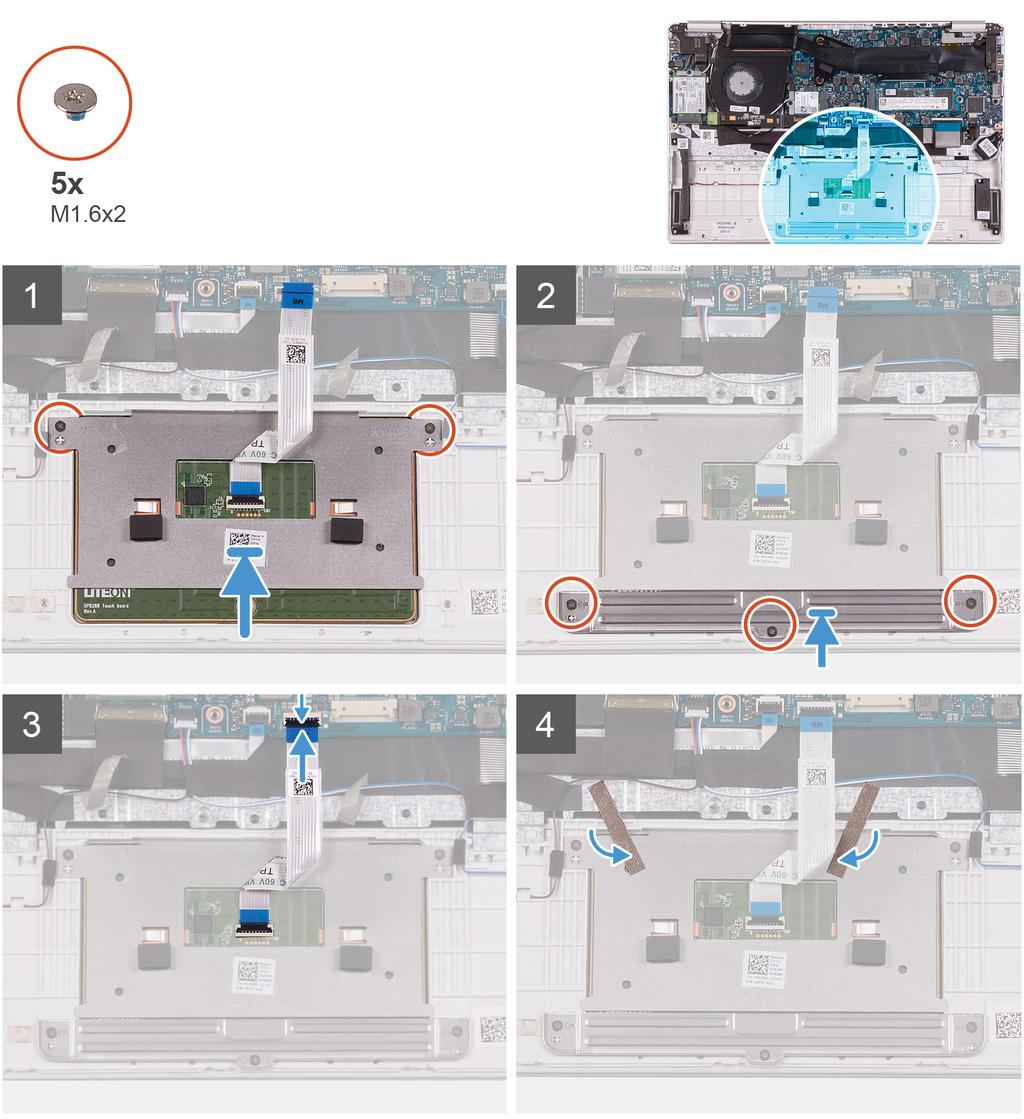

32 1 Odlepte pásky, které upevňují dotykovou podložku k sestavě opěrky pro dlaň a klávesnice. 2 Uvolněte západku a odpojte kabel dotykové podložky od základní desky. 3 Vyšroubujte tři šrouby (M1,6x2), které upevňují držák dotykové podložky k sestavě opěrky pro dlaň a klávesnice. 4 Zvedněte držák dotykové podložky ze sestavy opěrky pro dlaň a klávesnice. 5 Vyšroubujte dva šrouby (M1,6x2), které upevňují dotykovou podložku k sestavě opěrky pro dlaň a klávesnice. 6 Zdvihněte dotykovou podložku společně s kabelem ze sestavy opěrky pro dlaň a klávesnice. Instalace dotykové podložky Požadavek Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku. Následující obrázek znázorňuje umístění dotykové podložky a ukazuje postup montáže. 32 Demontáž a instalace součástí

33 1 Zarovnejte a vložte dotykovou podložku do slotu na sestavě opěrky pro dlaň a klávesnice. 2 Zašroubujte dva šrouby (M1,6x2), které upevňují dotykovou podložku k sestavě opěrky pro dlaň a klávesnice. 3 Zarovnejte a vložte držák dotykové podložky do slotu na sestavě opěrky pro dlaň a klávesnice. 4 Zašroubujte tři šrouby (M1.6x2), které upevňují držák dotykové podložky, k sestavě opěrky pro dlaň a klávesnice. 5 Zasuňte kabel dotykové podložky do konektoru na základní desce a zajistěte ho uzavřením západky. 6 Přilepte pásku, která upevňuje dotykovou podložku k sestavě opěrky pro dlaň a klávesnice. Další krok 1 Nainstalujte baterii. 2 Nasaďte spodní kryt. 3 Postupujte podle pokynů v části Po manipulaci uvnitř počítače. Port napájecího adaptéru Demontáž a instalace součástí 33

34 Demontáž portu napájecího adaptéru Požadavky 1 Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2 Sejměte spodní kryt. 3 Vyjměte baterii. Následující obrázek znázorňuje umístění napájecího portu a vizuálně ukazuje postup demontáže. 1 Vyšroubujte šroub (M2,5x3,5), kterým je připevněn držák kabelu displeje k základní desce. 2 Vyšroubujte šroub (M2x4), kterým je připevněn pravý závěs displeje k základní desce. 3 Otevřete závěsy displeje pod úhlem 90 stupňů. 4 Odpojte kabel portu adaptéru napájení ze základní desky. 5 Vyšroubujte šroub (M2x3), který připevňuje port napájecího adaptéru k sestavě opěrky pro dlaň a klávesnice. 6 Vyjměte port napájecího adaptéru spolu s kabelem ze sestavy opěrky pro dlaň a klávesnice. Montáž portu napájecího adaptéru Požadavek Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku. Následující obrázek znázorňuje umístění napájecího portu a ukazuje postup montáže. 34 Demontáž a instalace součástí

35 1 Připojte kabel portu adaptéru napájení k základní desce. 2 Přišroubujte šroub (M2x3), který připevňuje port napájecího adaptéru k sestavě opěrky pro dlaň a klávesnice. 3 Zarovnejte a položte držák kabelu displeje na základní desku. 4 Našroubujte zpět šroub (M2,5x3,5), kterým je připevněn držák kabelu displeje k základní desce. 5 Pomocí zarovnávacích výstupků zavřete závěsy displeje. 6 Zašroubujte šroub (M2x4), kterým je připevněn pravý závěs displeje k základní desce. Další krok 1 Nainstalujte baterii. 2 Nasaďte spodní kryt. 3 Postupujte podle pokynů v části Po manipulaci uvnitř počítače. Sestava displeje Demontáž sestavy displeje Požadavky 1 Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2 Sejměte spodní kryt. 3 Vyjměte baterii. Následující obrázek znázorňuje umístění sestavy displeje a ukazuje postup demontáže. Demontáž a instalace součástí 35

36 36 Demontáž a instalace součástí

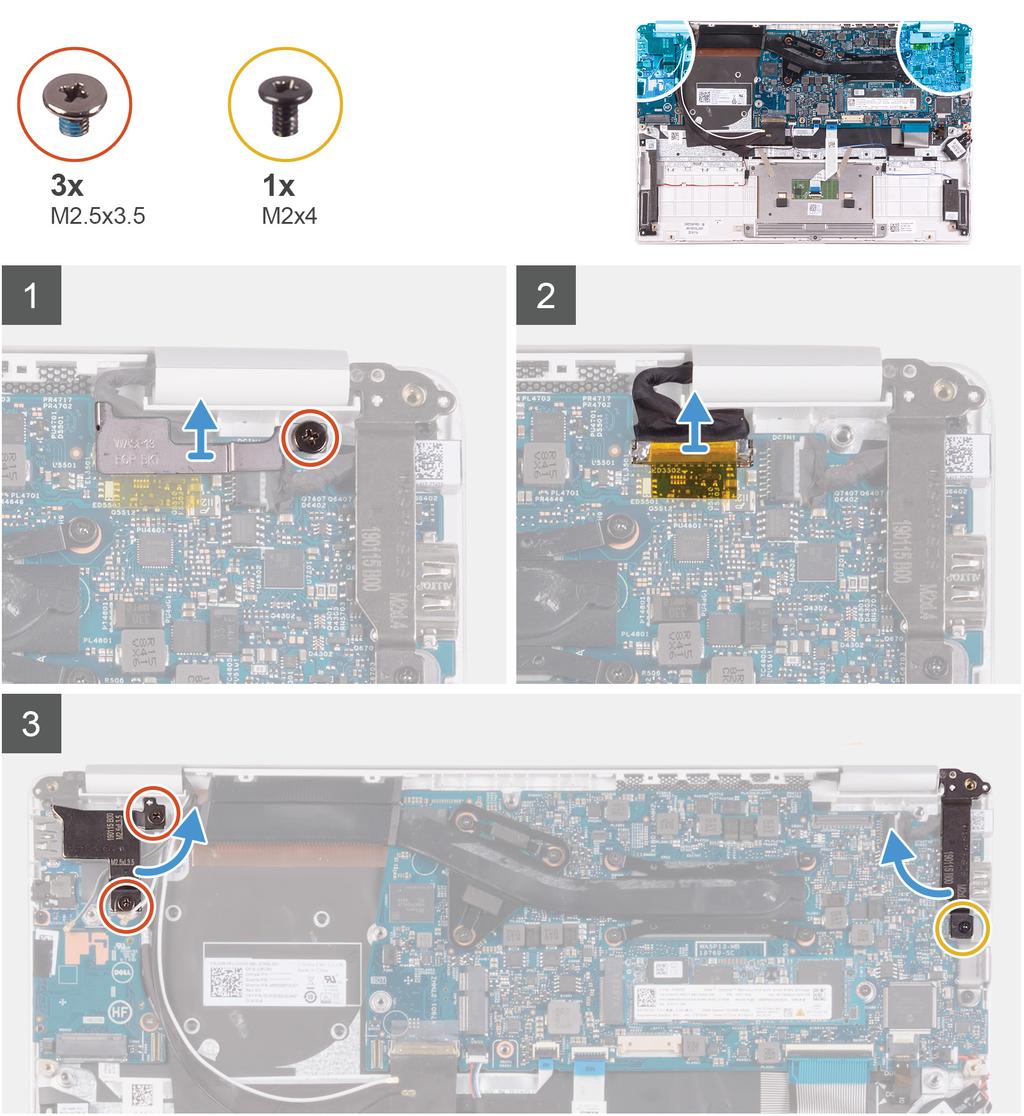

37 1 Vyšroubujte šroub (M2,5x3,5), kterým je připevněn držák kabelu displeje k základní desce. 2 Vyjměte držák kabelu displeje ze systémové desky. 3 Odpojte kabel displeje od základní desky pomocí poutka. 4 Vyšroubujte dva šrouby (M2,5x3,5), které připevňují levý závěs displeje k desce I/O a k sestavě opěrky pro dlaň a klávesnice. 5 Vyšroubujte šroub (M2x4), kterým je připevněn pravý závěs displeje k základní desce. 6 Otevřete závěsy displeje pod úhlem 90 stupňů. 7 Vyjměte sestavu opěrky pro dlaň a klávesnice ze sestavy displeje. Demontáž a instalace součástí 37

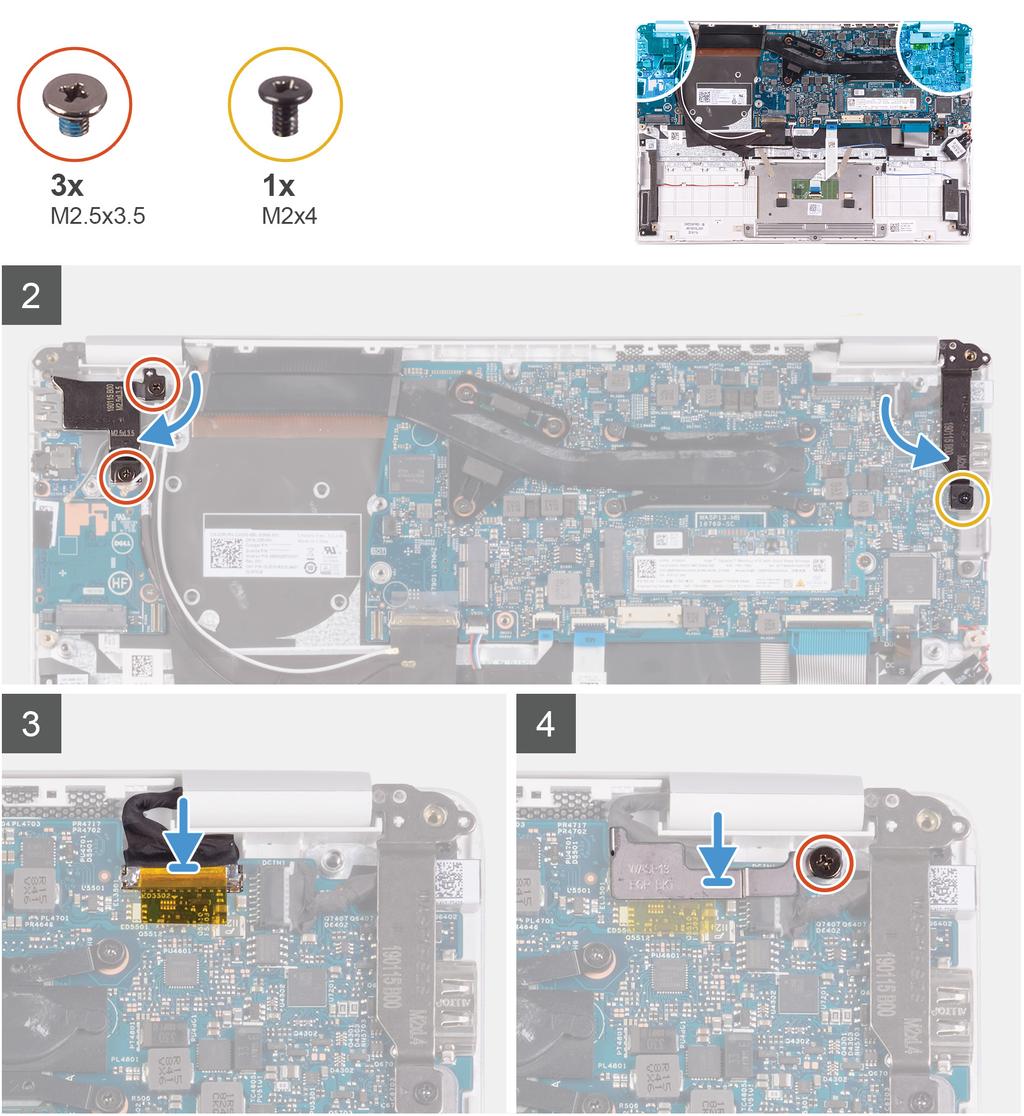

38 Montáž sestavy displeje Požadavek Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku. Následující obrázek znázorňuje umístění sestavy displeje a vizuálně ukazuje postup montáže. 38 Demontáž a instalace součástí

39 Demontáž a instalace součástí 39

40 1 Zarovnejte a položte sestavu opěrky pro dlaň a klávesnice na sestavy displeje. 2 Pomocí zarovnávacích výstupků zavřete závěsy displeje. 3 Zašroubujte dva šrouby (M2,5x3,5), které připevňují levý závěs displeje k desce I/O a k sestavě opěrky pro dlaň a klávesnice. 4 Zašroubujte šroub (M2x4), kterým je připevněn pravý závěs displeje k základní desce. 5 Připojte kabel displeje ke konektoru na základní desce. 6 Zarovnejte a položte držák kabelu displeje na kabel displeje. 7 Našroubujte zpět šroub (M2x4), kterým je připevněn držák kabelu displeje k základní desce. Další krok 1 Nainstalujte baterii. 2 Nasaďte spodní kryt. 3 Postupujte podle pokynů v části Po manipulaci uvnitř počítače. deska I/O 40 Demontáž a instalace součástí

41 Demontáž desky I/O Požadavky 1 Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2 Sejměte spodní kryt. 3 Vyjměte baterii. 4 Demontujte ventilátor. Následující obrázek znázorňuje umístění desky I/O a ukazuje postup demontáže. 1 Vyšroubujte dva šrouby (M2,5x3,5), které připevňují levý závěs displeje k desce I/O a k sestavě opěrky pro dlaň a klávesnice. 2 Otevřete závěsy displeje pod úhlem 90 stupňů. 3 Sloupněte pásku, kterou je kabel desky I/O připevněn k desce I/O. 4 Otevřete západku a odpojte kabel panelu I/O od desky I/O. Demontáž a instalace součástí 41

42 5 Vyšroubujte šroub (M2x3), který připevňuje desku I/O k sestavě opěrky pro dlaň a klávesnice. 6 Zvedněte desku I/O ze sestavy opěrky pro dlaň a klávesnice. Vložení desky I/O Požadavek Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku. Následující obrázek znázorňuje umístění desky I/O a ukazuje postup montáže. 1 Zarovnejte a položte desku I/O na sestavu opěrky pro dlaň a klávesnice. 2 Zašroubujte šroub (M2x3), který připevňuje desku I/O k sestavě opěrky pro dlaň a klávesnice. 3 Připojte kabel desky I/O k desce I/O a zajistěte jej uzavřením západky. 4 Přilepte pásku, kterou je kabel desky I/O připevněn k desce. 5 Pomocí zarovnávacích výstupků zavřete závěsy displeje. 42 Demontáž a instalace součástí

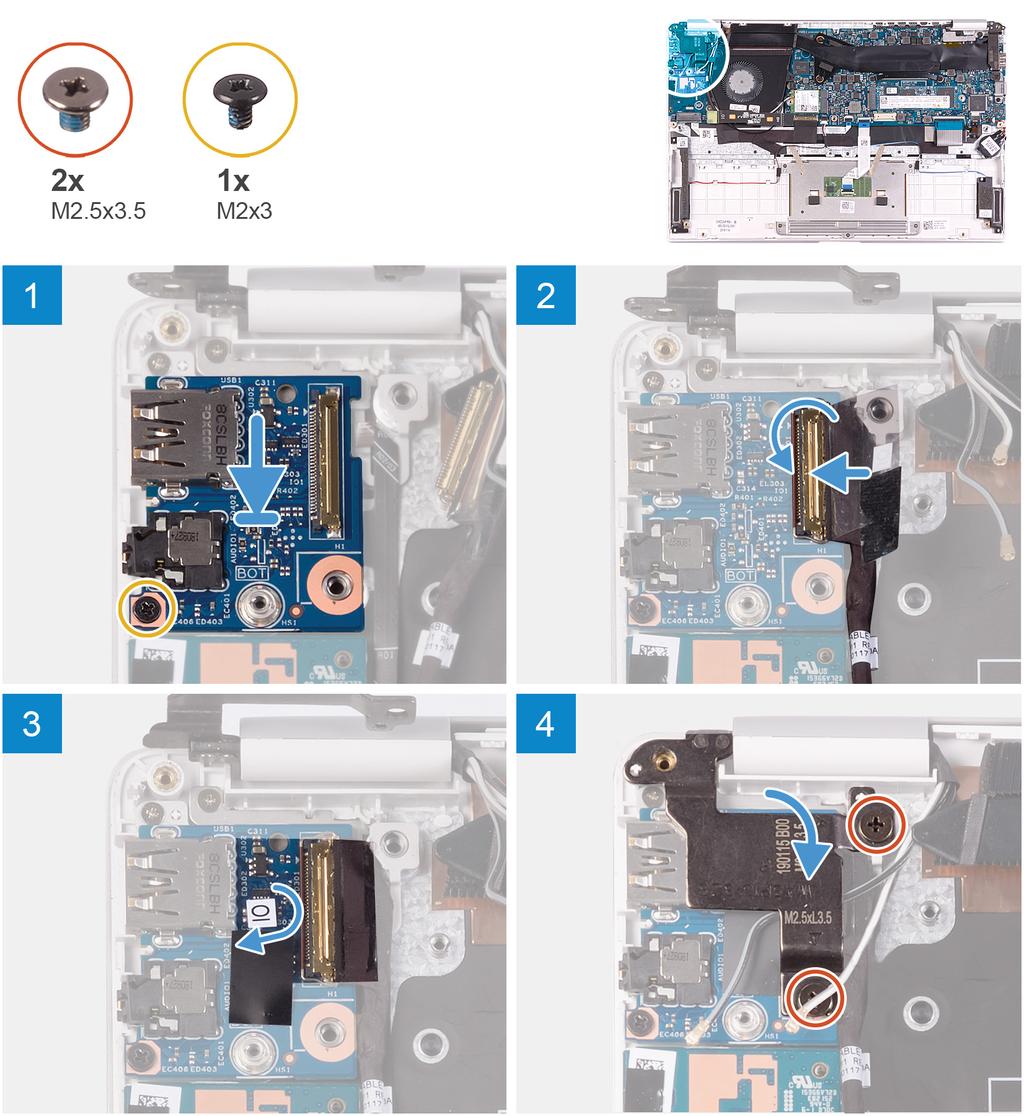

43 6 Zašroubujte dva šrouby (M2,5x3,5), které připevňují levý závěs displeje k desce I/O a k sestavě opěrky pro dlaň a klávesnice. Další krok 1 Nainstalujte ventilátor. 2 Nainstalujte baterii. 3 Nasaďte spodní kryt. 4 Postupujte podle pokynů v části Po manipulaci uvnitř počítače. Deska tlačítka napájení Demontáž desky vypínače Požadavky 1 Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2 Sejměte spodní kryt. 3 Vyjměte baterii. 4 Vyjměte kartu WLAN. 5 Demontujte ventilátor. 6 Demontujte desku I/O. Následující obrázek znázorňuje umístění vypínače a ukazuje postup demontáže. 1 Vyšroubujte šroub (M1,6x2), kterým je držák tlačítka napájení připevněn k sestavě opěrky pro dlaň a klávesnice. 2 Vyšroubujte šroub (M1,6x2), jímž je deska vypínače připevněna k sestavě opěrky pro dlaň a klávesnice, a zvedněte desku vypínače ze sestavy opěrky pro dlaň a klávesnice. Demontáž a instalace součástí 43

44 Montáž desky vypínače Požadavek Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku. Následující obrázek znázorňuje umístění desky vypínače a ukazuje postup montáže. 1 Zarovnejte otvor pro šroub na desce vypínače s otvorem pro šroub na sestavě opěrky pro dlaň a klávesnice. 2 Namontujte šroub (M1,6x2), kterým je deska vypínače připevněna k sestavě opěrky pro dlaň a klávesnice. 3 Zarovnejte otvor pro šroub na držáku vypínače s otvorem pro šroub na sestavě opěrky pro dlaň a klávesnice. 4 Namontujte šroub (M1,6x2), kterým je držák vypínače připevněn k sestavě opěrky pro dlaň a klávesnice. Další krok 1 Nainstalujte desku I/O. 2 Nainstalujte ventilátor. 3 Nainstalujte kartu sítě WLAN. 4 Nainstalujte baterii. 5 Nasaďte spodní kryt. 6 Postupujte podle pokynů v části Po manipulaci uvnitř počítače. Vypínač se čtečkou otisků prstů 44 Demontáž a instalace součástí

45 Demontáž vypínače se čtečkou otisků prstů Požadavky POZNÁMKA: Tento postup platí pouze pro počítače dodávané v konfiguraci se čtečkou otisků prstů. 1 Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2 Sejměte spodní kryt. 3 Vyjměte baterii. 4 Vyjměte kartu WLAN. 5 Demontujte ventilátor. 6 Demontujte desku I/O. Obrázek znázorňuje umístění vypínače se čtečkou otisků prstů a ukazuje postup montáže. 1 Vyšroubujte šroub (M1,6x2), kterým je držák tlačítka napájení připevněn k sestavě opěrky pro dlaň a klávesnice. 2 Vyšroubujte šroub (M1,6x2), kterým je vypínač se čtečkou otisků prstů připevněn k sestavě opěrky rukou a klávesnice. 3 Uvolněte západku a odpojte kabel čtečky otisků prstů od desky čtečky otisků prstů. 4 Zvedněte vypínač se čtečkou otisků prstů spolu s kabelem vypínače ze sestavy opěrky pro dlaň a klávesnice. Montáž vypínače se čtečkou otisků prstů Požadavek POZNÁMKA: Tento postup platí pouze pro počítače dodávané v konfiguraci se čtečkou otisků prstů. Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku. Demontáž a instalace součástí 45

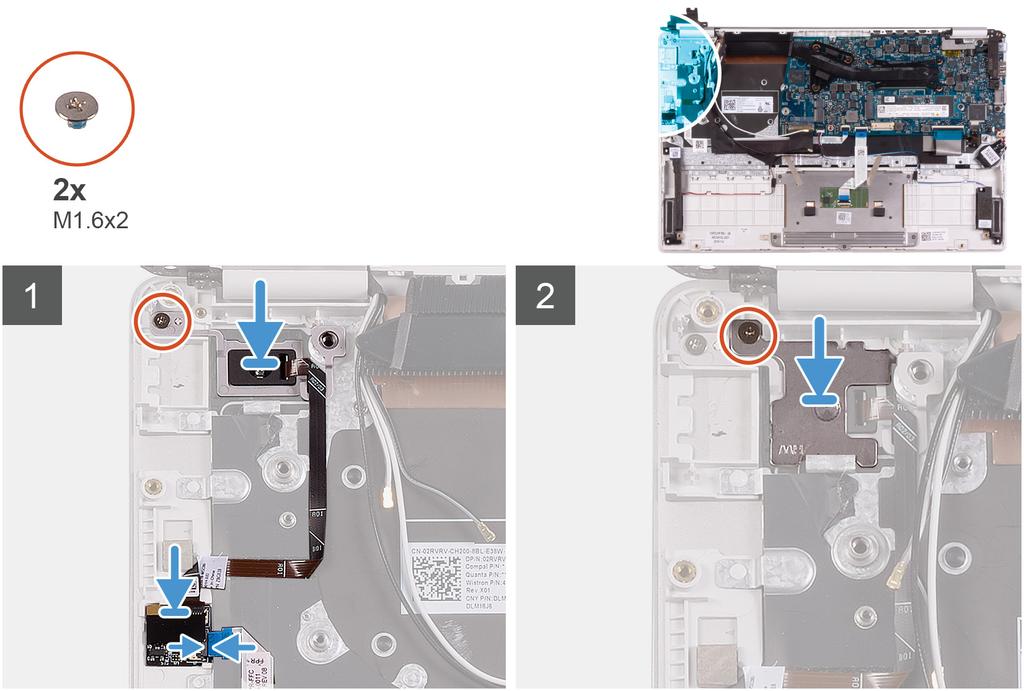

46 Obrázek znázorňuje umístění vypínače se čtečkou otisků prstů a ukazuje postup demontáže. 1 Zarovnejte a umístěte vypínač se čtečkou otisků prstů na sestavu opěrky pro dlaň a klávesnice. 2 Zašroubujte šroub (M1,6x2), kterým je vypínač se čtečkou otisků prstů připevněn k sestavě opěrky pro dlaň a klávesnice. 3 Připojte kabel čtečky otisků prstů k desce čtečky otisků prstů a zajistěte jej uzavřením západky. 4 Zarovnejte a umístěte držák vypínače na sestavu opěrky pro dlaň a klávesnice. 5 Zašroubujte šroub (M1,6x2), kterým je držák vypínače připevněn k sestavě opěrky pro dlaň a klávesnice. Další krok 1 Nainstalujte desku I/O. 2 Nainstalujte ventilátor. 3 Nainstalujte kartu sítě WLAN. 4 Nainstalujte baterii. 5 Nasaďte spodní kryt. 6 Postupujte podle pokynů v části Po manipulaci uvnitř počítače. Základní deska Demontáž základní desky Požadavky 1 Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2 Sejměte spodní kryt. 3 Vyjměte baterii. 4 Vyjměte disk SSD M nebo SSD M , dle toho, který máte v počítači. 5 Vyjměte kartu WLAN. 46 Demontáž a instalace součástí

47 6 Demontujte ventilátor. 7 Vyjměte chladič. Následující obrázek znázorňuje umístění základní desky a ukazuje postup demontáže. 1 Vyšroubujte šroub (M2x4), kterým je připevněn pravý závěs displeje k základní desce. 2 Vyšroubujte šroub (M2x4), kterým je připevněn držák kabelu displeje k základní desce. 3 Vyšroubujte šroub (M2,5x3,5), kterým je připevněn držák portu USB typu C k základní desce. 4 Sloupněte pásku, která upevňuje kabel desky I/O k základní desce. 5 Otevřete západku a odpojte kabel desky I/O od základní desky. 6 Odpojte kabel reproduktoru od základní desky. 7 Otevřete západku a odpojte kabel čtečky otisku prstů od základní desky. 8 Uvolněte západku a odpojte kabel dotykové podložky od základní desky. 9 Otevřete západku a odpojte kabel klávesnice od základní desky. 10 Otevřete západku a odpojte kabel podsvícení klávesnice od základní desky. 11 Odpojte kabel knoflíkové baterie od základní desky. Demontáž a instalace součástí 47

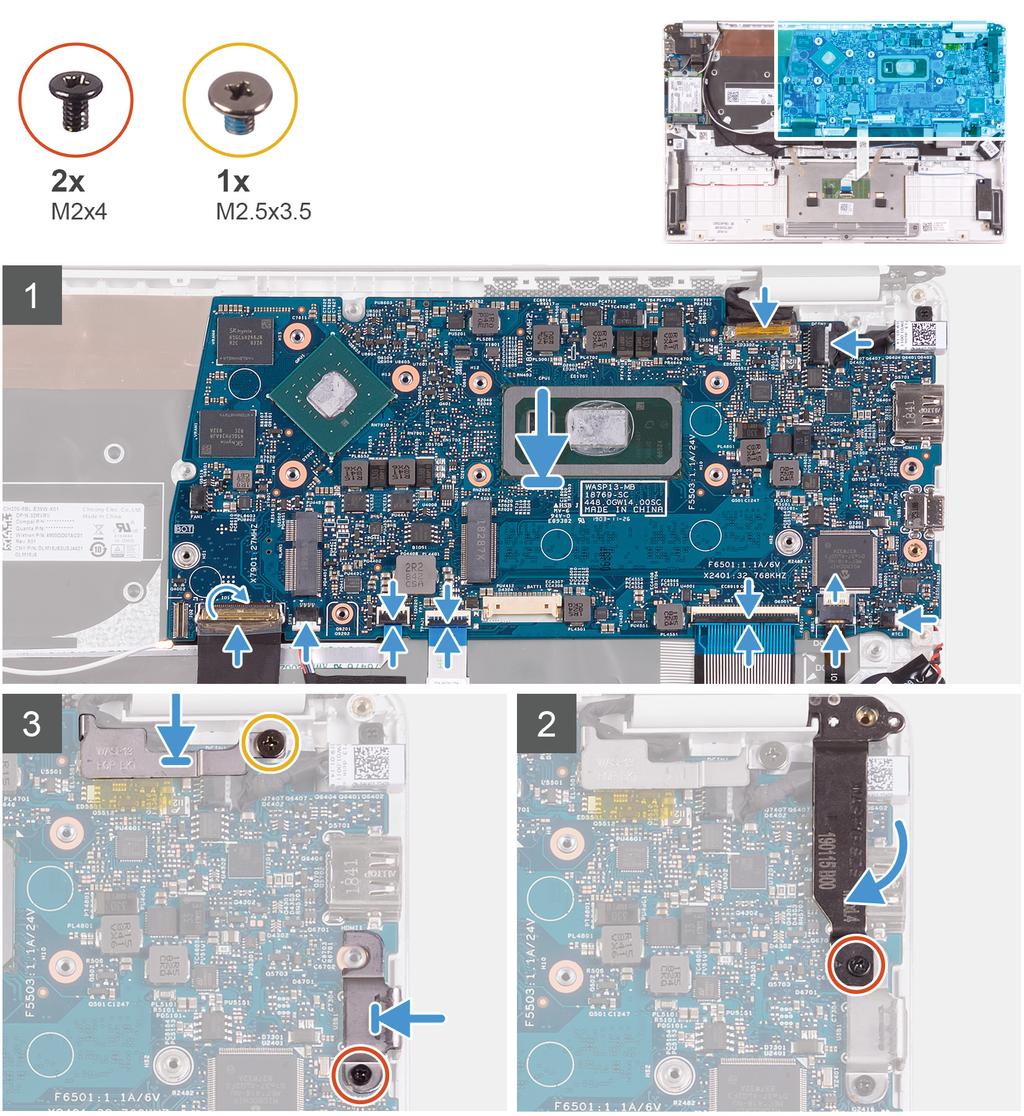

48 12 Odpojte kabel portu adaptéru napájení ze základní desky. 13 Odpojte kabel displeje od základní desky pomocí poutka. 14 Opatrně uvolněte porty na základní desce ze slotů na sestavě opěrky pro dlaň a klávesnice a zvedněte základní desku z této sestavy. Montáž základní desky Požadavek Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku. Následující obrázek znázorňuje umístění základní desky a vizuálně ukazuje postup montáže. 1 Zasuňte porty na základní desce do otvorů na sestavě opěrky pro dlaň a klávesnice a zarovnejte otvory pro šrouby na základní desce s otvory pro šrouby na sestavě opěrky pro dlaň a klávesnice. 2 Připojte kabel displeje ke konektoru na základní desce6. 3 Připojte kabel portu adaptéru napájení k základní desce. 4 Připojte kabel knoflíkové baterie k základní desce. 48 Demontáž a instalace součástí

49 5 Připojte kabel podsvícení klávesnice k základní desce a zajistěte jej uzavřením západky. 6 Připojte kabel klávesnice k základní desce a zajistěte jej uzavřením západky. 7 Připojte kabel dotykové podložky k základní desce a zajistěte jej uzavřením západky. 8 Připojte kabel čtečky otisků prstů k základní desce a zajistěte jej uzavřením západky. 9 Připojte kabel reproduktoru k základní desce. 10 Připojte kabel desky I/O k základní desce a zajistěte jej uzavřením západky. 11 Nalepte pásku, kterou je kabel desky I/O připevněn k základní desce. 12 Zašroubujte šroub (M2x4), kterým je připevněn pravý závěs displeje k základní desce. 13 Našroubujte zpět šroub (M2x4), kterým je připevněn držák kabelu displeje k základní desce. 14 Zašroubujte šroub (M2,5x3,5), kterým je připevněn držák portu USB typu C k základní desce. Další krok 1 Nainstalujte port napájecího adaptéru. 2 Nainstalujte sestavu displeje. 3 Vložte chladič. 4 Nainstalujte ventilátor. 5 Nainstalujte kartu sítě WLAN. 6 Vložte disk SSD M nebo SSD M , dle toho, který máte v počítači. 7 Nainstalujte baterii. 8 Nasaďte spodní kryt. 9 Postupujte podle pokynů v části Po manipulaci uvnitř počítače. Čelní kryt displeje Demontáž čelního krytu displeje Požadavky POZNÁMKA: Tento postup neplatí pro počítače dodávané v konfiguraci WWAN. 1 Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2 Sejměte spodní kryt. 3 Vyjměte baterii. 4 Vyjměte kartu WLAN. 5 Demontujte sestavu displeje. Následující obrázek znázorňuje umístění čelního krytu displeje a ukazuje postup demontáže. Demontáž a instalace součástí 49

50 1 Opatrně uvolněte okraje krytu displeje ze zadního krytu displeje a sestavy antény. 2 Vyjměte čelní kryt displeje ze zadního krytu displeje a sestavy antény. Montáž čelního krytu displeje Požadavek POZNÁMKA: Tento postup neplatí pro počítače dodávané v konfiguraci WWAN. Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku. Následující obrázek znázorňuje umístění čelního krytu displeje a ukazuje postup montáže. 50 Demontáž a instalace součástí

51 Krok Zarovnejte čelní kryt displeje se zadním krytem displeje a sestavou antény a opatrně jej zaklapněte na místo. Další krok 1 Nainstalujte sestavu displeje. 2 Nainstalujte kartu sítě WLAN. 3 Nainstalujte baterii. 4 Nasaďte spodní kryt. 5 Postupujte podle pokynů v části Po manipulaci uvnitř počítače. Panel displeje Demontáž panelu displeje Požadavky POZNÁMKA: Tento postup neplatí pro počítače dodávané v konfiguraci WWAN. 1 Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2 Sejměte spodní kryt. 3 Vyjměte baterii. 4 Vyjměte kartu WLAN. 5 Demontujte sestavu displeje. 6 Demontujte čelní kryt displeje (bezel). Demontáž a instalace součástí 51

52 Následující obrázek znázorňuje umístění obrazovky displeje a ukazuje postup demontáže. 52 Demontáž a instalace součástí

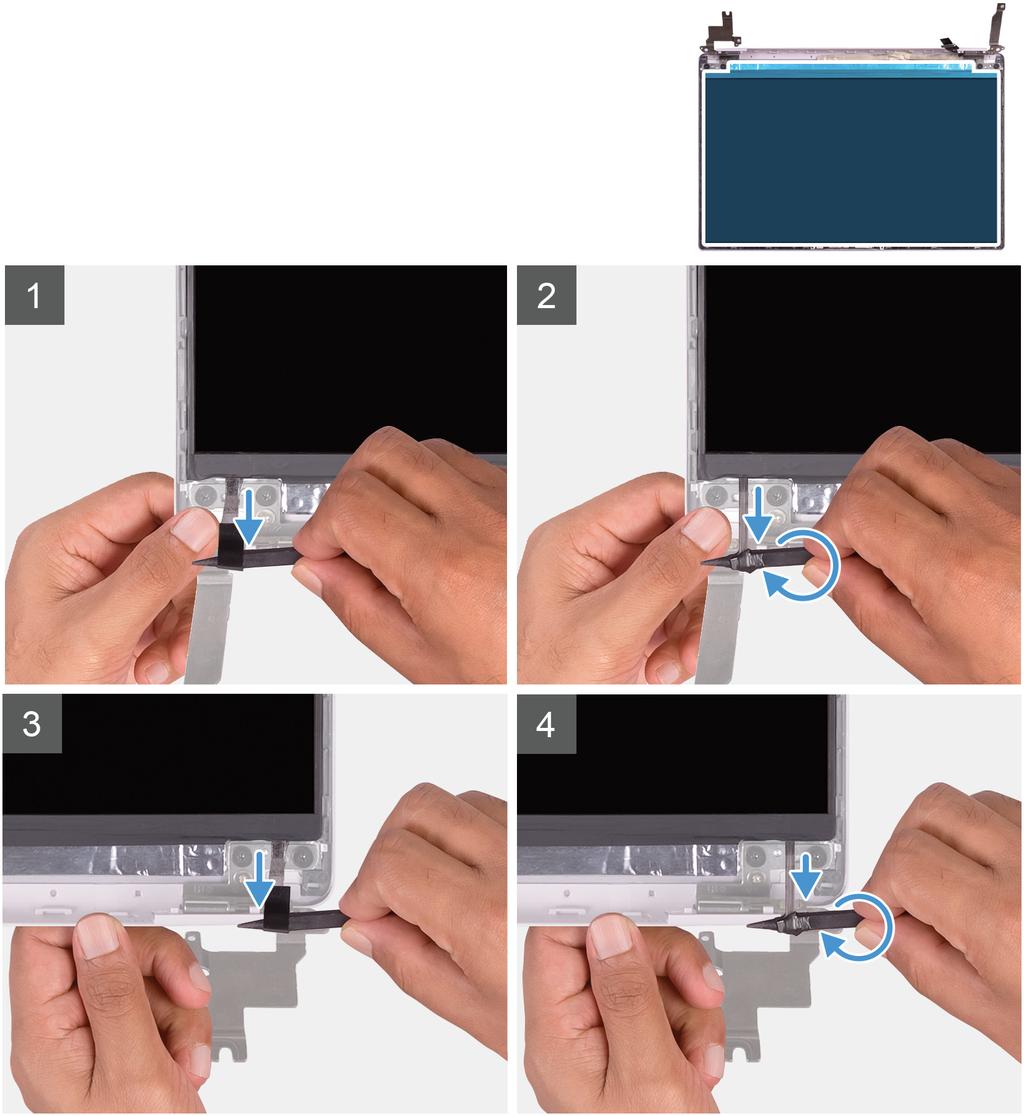

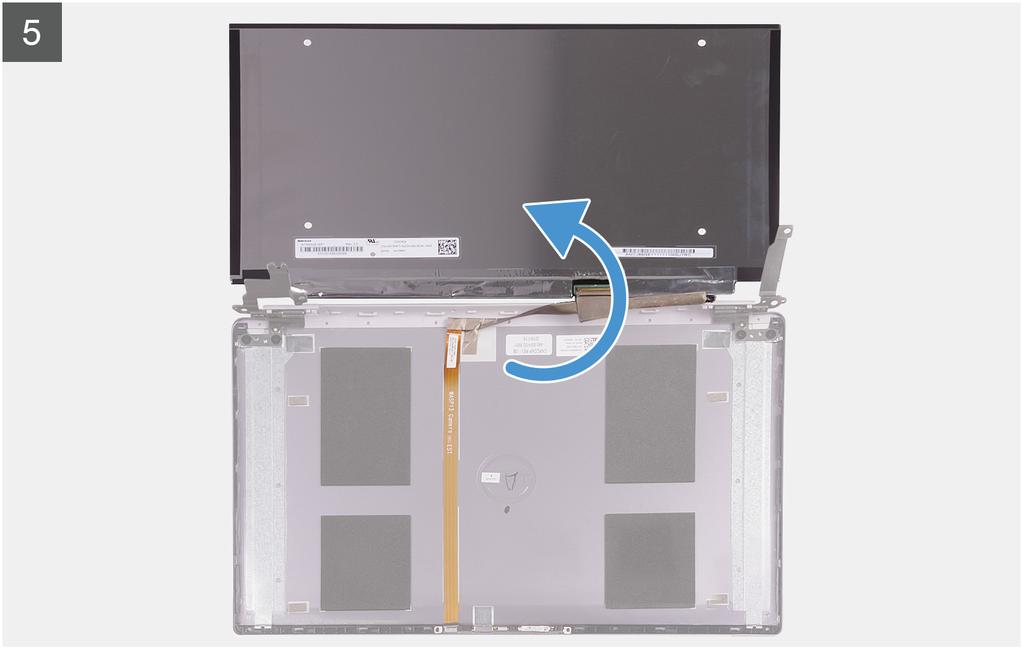

53 1 Pomocí plastové jehly vysuňte uvolňovací západku pásky SR z obou stran panelu displeje. 2 Vytáhněte malý kousek pásky SR. 3 Omotejte pásku SR kolem plastové jehly. POZNÁMKA: Aby nedošlo k poškození nebo zlomení pásky SR, vytáhněte pouze malý kousek pásky a poté pásku omotejte kolem plastového nástroje. 4 Zvedněte panel displeje ze zadního krytu displeje. 5 Odlepte pásku, která připevňuje kabel displeje k zadnímu krytu displeje. 6 Otevřete západku a odpojte kabel displeje od zadního krytu displeje. Demontáž a instalace součástí 53

54 Montáž panelu displeje Požadavek POZNÁMKA: Tento postup neplatí pro počítače dodávané v konfiguraci WWAN. Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku. Následující obrázek znázorňuje umístění panelu displeje a ukazuje postup montáže. 54 Demontáž a instalace součástí

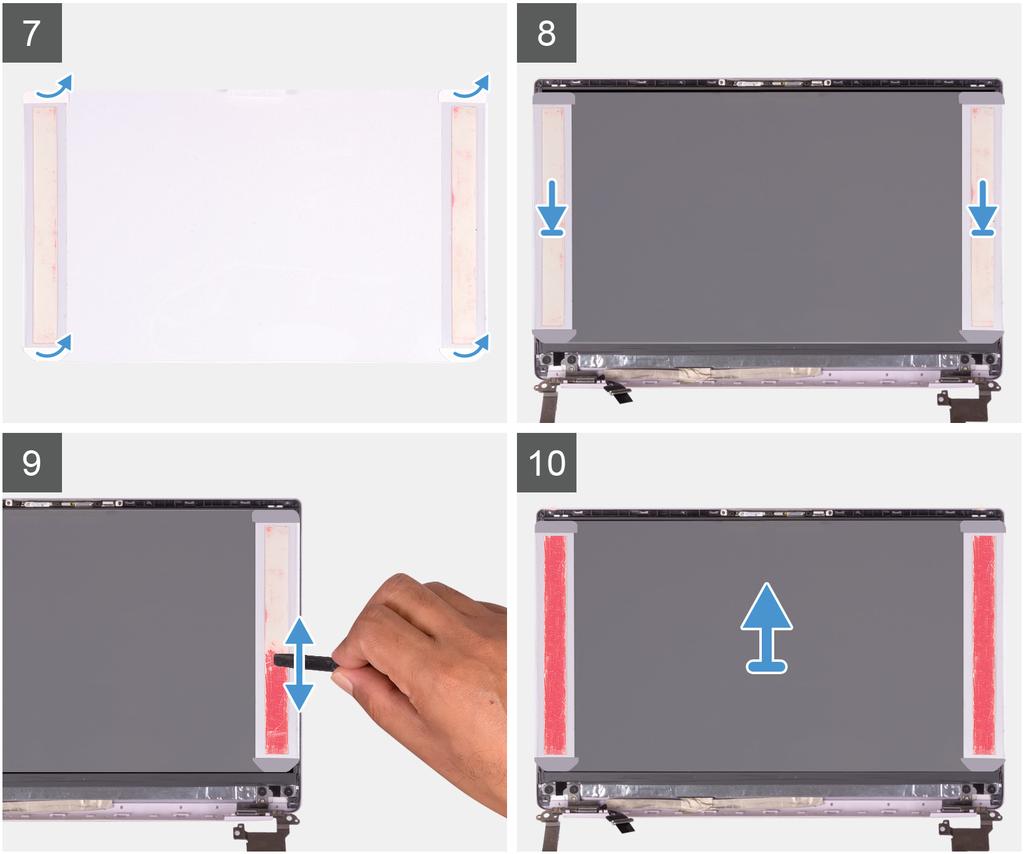

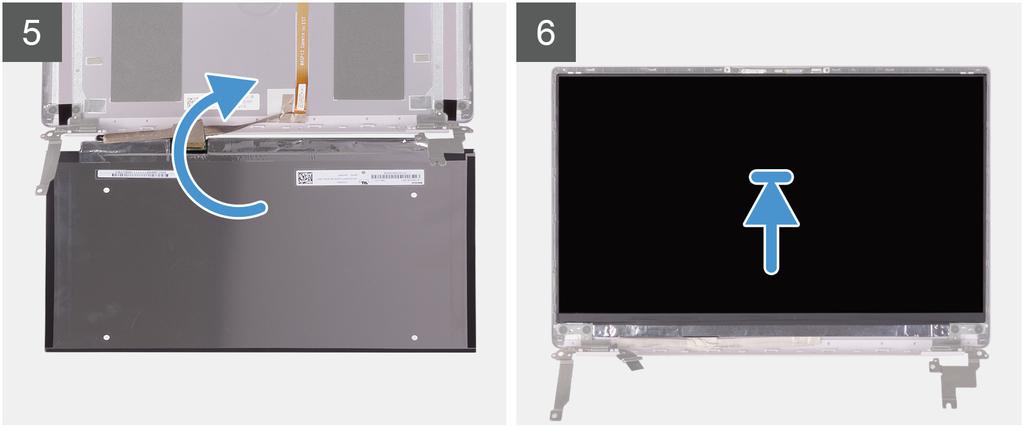

55 1 Odlepte průhledné ochranné fólie z pásek SR. 2 Zarovnejte a přilepte obě pásky SR k plastovému okraji zadního krytu displeje. 3 Odlepte modré ochranné fólie z pásek SR. 4 Směrem odshora zarovnejte a vložte panel displeje na zadní kryt displeje. 5 Vyjměte uvolňovací papírek z tlakové fólie. 6 Připevněte tlakovou fólii na panel displeje. 7 Pomocí plochého konce plastové jehly nebo rukojeti šroubováku zatlačte a přejeďte přes tlakové fólie, dokud nezrůžoví. 8 Z panelu displeje sloupněte tlakovou fólii. 9 Položte čelní kryt displeje na zadní kryt displeje a zatlačte jej na své místo. Demontáž a instalace součástí 55

56 Další krok 1 Nainstalujte čelní kryt displeje. 2 Nainstalujte sestavu displeje. 3 Nainstalujte kartu sítě WLAN. 4 Nainstalujte baterii. 5 Nasaďte spodní kryt. 6 Postupujte podle pokynů v části Po manipulaci uvnitř počítače. Závěsy displeje Demontáž kloubů displeje Požadavky POZNÁMKA: Tento postup neplatí pro počítače dodávané v konfiguraci WWAN. 1 Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2 Sejměte spodní kryt. 3 Vyjměte baterii. 4 Vyjměte kartu WLAN. 5 Demontujte sestavu displeje. 6 Demontujte čelní kryt displeje (bezel). Následující obrázek znázorňuje umístění závěsů displeje a ukazuje postup demontáže. 1 Vyšroubujte čtyři šrouby (M2,5x2,5), které připevňují závěsy displeje k zadnímu krytu displeje. 2 Vyšroubujte dva šrouby (M2x2), které připevňují závěsy displeje k zadnímu krytu displeje. 56 Demontáž a instalace součástí

57 3 Závěsy displeje zvedněte směrem od zadního krytu displeje. Montáž kloubů displeje Požadavek POZNÁMKA: Tento postup neplatí pro počítače dodávané v konfiguraci WWAN. Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku. Následující obrázek znázorňuje umístění závěsů displeje a ukazuje postup montáže. 1 Zarovnejte otvory pro šrouby v závěsech s otvory pro šrouby v zadním krytu displeje. 2 Zašroubujte dva šrouby (M2x2), které připevňují závěsy displeje k zadnímu krytu displeje. 3 Zašroubujte čtyři šrouby (M2,5x2,5), které připevňují závěsy displeje k zadnímu krytu displeje. Další krok 1 Nainstalujte čelní kryt displeje. 2 Nainstalujte sestavu displeje. 3 Nainstalujte kartu sítě WLAN. 4 Nainstalujte baterii. 5 Nasaďte spodní kryt. 6 Postupujte podle pokynů v části Po manipulaci uvnitř počítače. Kamera Demontáž a instalace součástí 57

58 Demontáž kamery Požadavky POZNÁMKA: Tento postup neplatí pro počítače dodávané v konfiguraci WWAN. 1 Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2 Sejměte spodní kryt. 3 Vyjměte baterii. 4 Vyjměte kartu WLAN. 5 Demontujte sestavu displeje. 6 Demontujte čelní kryt displeje (bezel). 7 Vyjměte panel displeje. Následující obrázek znázorňuje umístění kamery a ukazuje postup demontáže. 1 Odlepte pásku, která připevňuje kameru k zadnímu krytu displeje. 2 Pomocí plastové jehly uvolněte kameru ze zarovnávacího výběžku na zadního krytu displeje. 3 Otočte kameru a odpojte z kamery kabel. 4 Odloupněte pásku z kamery a zvedněte kameru ze zadního krytu displeje. Montáž kamery Požadavek POZNÁMKA: Tento postup neplatí pro počítače dodávané v konfiguraci WWAN. Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku. 58 Demontáž a instalace součástí

59 Následující obrázek znázorňuje umístění kamery a ukazuje postup montáže. 1 Připevněte kameru ke kabelu displeje (páska), připojte kabel kamery ke kameře a překlopte ji. 2 Překlopte kameru pomocí zarovnávacího výčnělku a připevněte ji k zadnímu krytu displeje. 3 Přilepte pásku, která připevňuje kameru k zadnímu krytu displeje. Další krok 1 Nainstalujte panel displeje. 2 Nainstalujte čelní kryt displeje. 3 Nainstalujte sestavu displeje. 4 Nainstalujte kartu sítě WLAN. 5 Nainstalujte baterii. 6 Nasaďte spodní kryt. 7 Postupujte podle pokynů v části Po manipulaci uvnitř počítače. Zadní kryt displeje Demontáž zadního krytu displeje Požadavky POZNÁMKA: Tento postup neplatí pro počítače dodávané v konfiguraci WWAN. 1 Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2 Sejměte spodní kryt. 3 Vyjměte baterii. 4 Vyjměte kartu WLAN. Demontáž a instalace součástí 59

60 5 Demontujte sestavu displeje. 6 Demontujte čelní kryt displeje (bezel). 7 Demontujte závěsy displeje. 8 Vyjměte obrazovku displeje. 9 Odpojte kabel displeje. 10 Demontujte kameru. Následující obrázek znázorňuje zadní kryt displeje a ukazuje postup demontáže. Krok Po provedení přípravných kroků nám zbývá pouze zadní kryt displeje. POZNÁMKA: Pro počítače dodávané s konfigurací WLAN tvoří anténní kabely součást opěrky pro dlaň a klávesnice. Montáž zadního krytu displeje Požadavek POZNÁMKA: Tento postup neplatí pro počítače dodávané v konfiguraci WWAN. Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku. Následující obrázek znázorňuje zadní kryt displeje a ukazuje postup montáže. 60 Demontáž a instalace součástí

61 Krok Položte zadní kryt displeje na rovný povrch. POZNÁMKA: Pro počítače dodávané s konfigurací WLAN tvoří anténní kabely součást opěrky pro dlaň a klávesnice. Další krok 1 Nainstalujte kameru. 2 Vložte kabel displeje. 3 Nainstalujte panel displeje. 4 Nainstalujte panty displeje. 5 Nainstalujte čelní kryt displeje. 6 Nainstalujte sestavu displeje. 7 Nainstalujte kartu sítě WLAN. 8 Nainstalujte baterii. 9 Nasaďte spodní kryt. 10 Postupujte podle pokynů v části Po manipulaci uvnitř počítače. Kabel displeje Vyjmutí kabelu displeje Požadavky POZNÁMKA: Tento postup neplatí pro počítače dodávané v konfiguraci WWAN. 1 Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2 Sejměte spodní kryt. 3 Vyjměte baterii. 4 Demontujte sestavu displeje. 5 Vyjměte panel displeje. 6 Demontujte čelní kryt displeje (bezel). Následující obrázek znázorňuje umístění kabelu displeje a ukazuje postup demontáže. Demontáž a instalace součástí 61

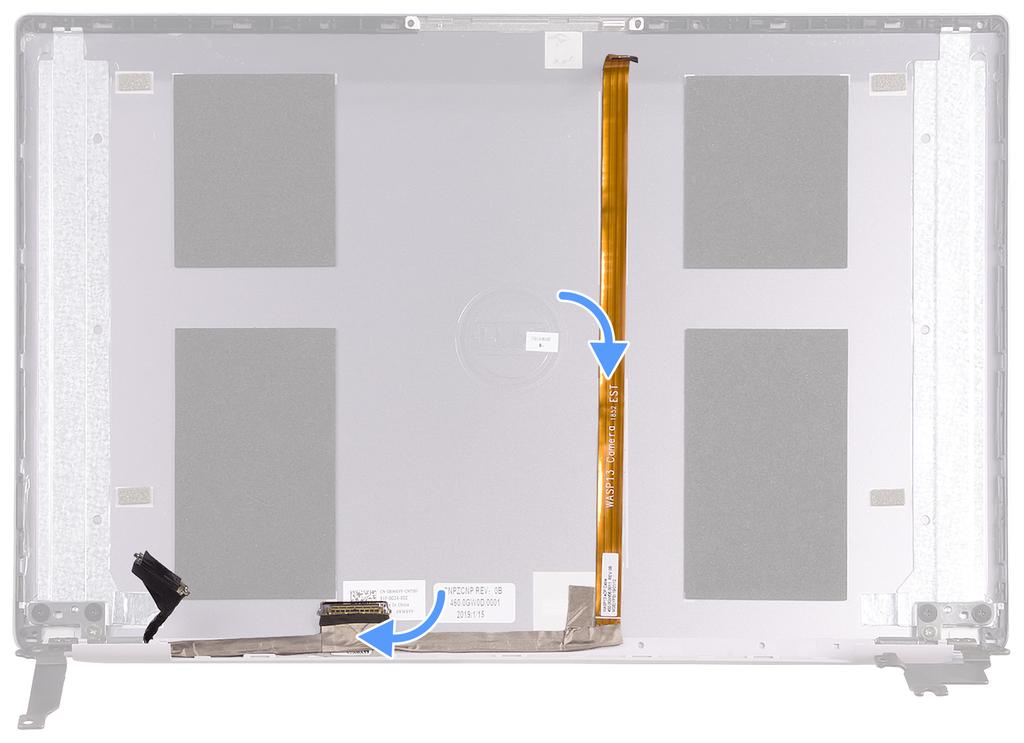

62 1 Odlepte pásku, kterou je kabel displeje připevněn k zadnímu krytu. 2 Odloupněte kabel displeje od zadního krytu displeje. Vložení kabelu displeje Požadavek POZNÁMKA: Tento postup neplatí pro počítače dodávané v konfiguraci WWAN. Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku. Následující obrázek znázorňuje umístění kabelu displeje a ukazuje postup montáže. 62 Demontáž a instalace součástí

63 1 Přilepte pásku, kterou je kabel displeje připevněn k zadnímu krytu. 2 Připevněte kabel displeje k zadnímu krytu displeje. Další kroky 1 Nainstalujte čelní kryt displeje. 2 Nainstalujte panel displeje. 3 Nainstalujte sestavu displeje. 4 Nainstalujte baterii. 5 Nasaďte spodní kryt. 6 Postupujte podle pokynů v části Po manipulaci uvnitř počítače. Sestava opěrky rukou a klávesnice Demontáž sestavy opěrky rukou a klávesnice Požadavky 1 Postupujte podle pokynů v části Před manipulací uvnitř počítače. 2 Sejměte spodní kryt. 3 Vyjměte baterii. 4 Vyjměte kartu WLAN. 5 Vyjměte reproduktory. 6 Demontujte základní desku. 7 Demontujte sestavu displeje. 8 Vyjměte vypínač se čtečkou otisků prstů nebo desku vypínače, dle konkrétní konfigurace. 9 Demontujte port napájecího adaptéru. Demontáž a instalace součástí 63

64 10 Demontujte dotykovou podložku. Následující obrázek znázorňuje sestavu opěrky pro dlaň a klávesnice a ukazuje postup demontáže. Krok Po provedení přípravných kroků nám zbývá sestava opěrky pro dlaň a klávesnice. POZNÁMKA: Anténní kabely tvoří součást zadního krytu displeje pro počítače dodávané v konfiguraci WWAN. Montáž sestavy opěrky pro dlaň a klávesnice Požadavek Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku. Následující obrázek znázorňuje sestavu opěrky pro dlaň a klávesnice a ukazuje postup montáže. 64 Demontáž a instalace součástí

65 Krok Položte sestavu opěrky rukou a klávesnice na rovný povrch. POZNÁMKA: Anténní kabely tvoří součást zadního krytu displeje pro počítače dodávané v konfiguraci WWAN. Další krok 1 Nainstalujte dotykovou podložku. 2 Nainstalujte port napájecího adaptéru. 3 Nainstalujte vypínač se čtečkou otisků prstů nebo desku vypínače, dle konkrétní konfigurace. 4 Nainstalujte sestavu displeje. 5 Nainstalujte základní desku. 6 Nainstalujte reproduktory. 7 Nainstalujte kartu sítě WLAN. 8 Nainstalujte baterii. 9 Nasaďte spodní kryt. 10 Postupujte podle pokynů v části Po manipulaci uvnitř počítače. Demontáž a instalace součástí 65

66 Ovladače zařízení Nástroj pro instalaci softwaru Intel Chipset V okně Správce zařízení zkontrolujte, zda je nainstalovaný ovladač čipové sady. Z webu nainstalujte aktualizace čipové sady Intel. Ovladače videa V okně Správce zařízení zkontrolujte, zda je nainstalovaný ovladač grafické karty. Nainstalujte aktualizaci ovladače ze stránky Ovladač Intel Serial IO Ve Správci zařízení zkontrolujte, zda je nainstalován ovladač Intel Serial IO. Z webu nainstalujte aktualizace ovladačů. Ovladač Intel Trusted Execution Engine Interface Ve Správci zařízení zkontrolujte, zda je nainstalován ovladač rozhraní modulu Intel Trusted Execution. Z webu nainstalujte aktualizaci ovladače. Ovladač Intel Virtual Button Ve Správci zařízení zkontrolujte, zda je nainstalován ovladač Intel Virtual Button. Z webu nainstalujte aktualizace ovladačů. Ovladače bezdrátového připojení a Bluetooth V okně Správce zařízení zkontrolujte, zda je nainstalovaný ovladač síťové karty. Z webu nainstalujte aktualizace ovladačů. V okně Správce zařízení zkontrolujte, zda je nainstalovaný ovladač Bluetooth. Z webu nainstalujte aktualizace ovladačů Ovladače zařízení

67 4 Nastavení systému Témata: POZNÁMKA: V závislosti na počítači a nainstalovaných zařízeních se nemusí některé z uvedených položek zobrazovat. Konfigurace systému Přístup k programu nastavení systému BIOS Navigační klávesy Spouštěcí Sekvence Možnosti nástroje System setup (Nastavení systému) Vymazání nastavení CMOS Vymazání hesla k systému BIOS (nastavení systému) a systémových hesel Konfigurace systému UPOZORNĚNÍ: Pokud nejste odborným uživatelem počítače, nastavení konfiguračního programu BIOS neměňte. Některé změny by mohly způsobit nesprávnou funkci počítače. POZNÁMKA: Než začnete používat konfigurační program systému BIOS, doporučuje se zapsat si informace z obrazovek tohoto programu pro pozdější potřebu. Konfigurační program BIOS použijte, když chcete: získat informace o hardwaru nainstalovaném v počítači, například o množství paměti RAM a velikosti pevného disku, změnit informace o konfiguraci systému, nastavit nebo změnit uživatelské možnosti, například heslo uživatele, typ nainstalovaného pevného disku a zapnutí nebo vypnutí základních zařízení. Přístup k programu nastavení systému BIOS 1 Zapněte (nebo restartujte) počítač. 2 Během testu POST, při zobrazení loga DELL vyčkejte na zobrazení výzvy ke stisknutí klávesy F2 a poté ihned stiskněte klávesu F2. POZNÁMKA: Výzva F2 signalizuje, že probíhá inicializace klávesnice. Tato výzva se může zobrazit velmi rychle, je tedy nutné se na ni připravit a poté stisknout klávesu F2. Pokud klávesu F2 stisknete před zobrazením výzvy F2, nebude stisk zaregistrován. Pokud čekáte příliš dlouho a zobrazí se logo operačního systému, počkejte, dokud se nezobrazí plocha. Poté počítač vypněte a opakujte postup. Navigační klávesy POZNÁMKA: V případě většiny možností nastavení systému se provedené změny zaznamenají, ale použijí se až po restartu počítače. Klávesy Šipka nahoru Šipka dolů Vstoupit Navigace Přechod na předchozí pole. Přechod na další pole. Výběr hodnoty ve vybraném poli (je-li to možné) nebo přechod na odkaz v poli. Nastavení systému 67

68 Klávesy Mezerník Karta Navigace Rozbalení a sbalení rozevírací nabídky (je-li to možné). Přechod na další specifickou oblast. Esc Přechod na předchozí stránku, dokud se nezobrazí hlavní obrazovka. Stisknutí klávesy Esc na hlavní obrazovce zobrazí zprávu s požadavkem o uložení veškerých neuložených změn a restartuje systém. Spouštěcí Sekvence Funkce Boot Sequence nabízí rychlý a pohodlný způsob, jak obejít pořadí spouštění definované v konfiguraci systému a spustit systém přímo z určitého zařízení (např. optická jednotka nebo pevný disk). Během testu POST (Power-on Self Test), jakmile se zobrazí logo Dell, můžete: Otevřete nabídku System Setup (Nastavení systému) stisknutím klávesy F2. Otevřete jednorázovou nabídku zavádění systému stisknutím klávesy F12. Jednorázová nabídka zavádění systému obsahuje zařízení, ze kterých můžete spustit počítač, a možnost diagnostiky. Možnosti nabídky zavádění jsou následující: Removable Drive (Vyjímatelný disk) (je-li k dispozici) STXXXX Drive (Jednotka STXXXX) POZNÁMKA: XXX představuje číslo jednotky SATA. Optical Drive (Optická jednotka) (je-li k dispozici) Pevný disk SATA (je-li k dispozici) Diagnostika POZNÁMKA: Po výběru možnosti Diagnostics (Diagnostika) se zobrazí obrazovka epsa diagnostics (Diagnostika epsa). Na obrazovce s pořadím zavádění jsou k dispozici také možnosti přístupu na obrazovku nástroje Nastavení systému. Možnosti nástroje System setup (Nastavení systému) POZNÁMKA: V závislosti na počítači a nainstalovaných zařízeních se nemusí některé z uvedených položek zobrazovat. Tabulka 2. Možnosti nástroje System Setup (Nastavení systému) nabídka System information (Systémové informace) Přehled BIOS Version Servisní štítek Asset Tag Ownership Tag Manufacture Date Ownership Date Express Service Code Ownership Tag Podepsaná aktualizace firmwaru Baterie Primární Zobrazuje číslo verze programu BIOS. Zobrazuje výrobní číslo počítače Zobrazuje inventární číslo počítače Zobrazuje číslo majitele počítače Zobrazuje datum výroby počítače. Zobrazuje datum nabití vlastnictví počítače. Zobrazuje kód Express Service Code počítače. Zobrazuje číslo majitele počítače Zobrazuje, zdali je povolena podepsaná aktualizace firmwaru. Zobrazí informaci o stavu baterie. Zobrazuje primární baterii. 68 Nastavení systému

69 Přehled Úroveň nabití baterie Stav baterie Stav Napájecí adaptér Processor Information (Informace o procesoru) Processor Type Maximum Clock Speed Core Count Processor L2 Cache Processor ID Processor L3 Cache Current Clock Speed Minimum Clock Speed Verze mikrokódu Intel Hyper-Threading Capable 64-bit Technology Memory Information (Informace o paměti) Memory Installed Memory Available Memory Speed Memory Channel Mode Memory Technology Device Information (Informace o zařízeních) Video Controller dgpu Video Controller Video BIOS Version Grafická paměť Panel Type Nativní rozlišení Audio Controller Wi-Fi Device Bluetooth Device Zobrazí úroveň nabití baterie. Zobrazí stav baterie. Zobrazí stav baterie. Zobrazuje, zdali je nainstalovaný síťový adaptér. Zobrazuje typ procesoru. Zobrazí maximální takt procesoru. Zobrazí počet jader procesoru. Zobrazí velikost cache L2 procesoru. Zobrazí identifikační kód procesoru. Zobrazí velikost cache L3 procesoru. Zobrazí aktuální takt procesoru. Zobrazí minimální takt procesoru. Zobrazuje verzi mikrokódu. Zobrazí informaci, zda má procesor funkci HyperThreading (HT). Zobrazí informaci, zda je použita 64bitová technologie/ Zobrazí celkovou velikost nainstalované paměti počítače. Zobrazí celkovou dostupnou velikost paměti počítače. Zobrazí takt paměti. Zobrazí informaci, zda je využíván jednokanálový nebo dvoukanálový režim Zobrazí technologii použitou v paměti. Zobrazí informace o integrované grafické kartě v počítači. Zobrazí informace o samostatné grafické kartě v počítači. Zobrazí videoverzi systému BIOS v počítači. Zobrazí informace o grafické paměti v počítači. Zobrazí typ panelu počítače. Zobrazí nativní rozlišení počítače. Zobrazí informace o řadiči zvuku použitém v počítači. Zobrazí informace o bezdrátovém zařízení v počítači. Zobrazí informace o zařízení Bluetooth v počítači. Tabulka 3. Možnosti nastavení systému Nabídka při zavádění systému Možnosti zavádění Advanced Boot Options Enable UEFI Network Stack Povolí nebo zakáže síťový zásobník UEFI. Nastavení systému 69

70 Možnosti zavádění Výchozí hodnota: Vypnuto. Boot Mode (Režim spouštění) Režim spouštění: pouze UEFI Enable Boot Devices (Povolit spouštěcí zařízení) Boot Sequence BIOS Setup Advanced Mode UEFI Boot Path Security Zobrazí režim spouštění tohoto počítače. Povolí nebo zakáže spouštěcí zařízení pro tento počítač. Zobrazí sekvenci zavádění systému. Povolí nebo zakáže pokročilé nastavení systému BIOS. Výchozí hodnota: Zapnuto. Povolí či zakáže, aby systém během zavádění pomocí cesty UEFI Boot Path z nabídky spouštění F12 vyzval uživatele k zadání hesla správce. Výchozí: Always, Except Internal HDD (Vždy, kromě interního pevného disku) Tabulka 4. Možnosti nástroje System setup (Nastavení systému) nabídka System Configuration (Konfigurace systému). System Configuration (Konfigurace systému) Date/Time Datum Čas Enable SMART Reporting (Povolit hlášení SMART) Enable Audio (Povolit zvuk) Enable Microphone (Povolit mikrofon) Enable Internal Speaker (Povolit interní reproduktor) Nastaví datum v počítači ve formátu mm/dd/rrrr. Změny data se uplatní okamžitě. Nastaví čas v počítači ve 24hodinovém formátu hh/mm/ss. Je možné přepínat mezi 12hodinovým a 24hodinovým formátem. Změny času se uplatní okamžitě. Povolí nebo zakáže technologii SMART (Self-Monitoring, Analysis, and Reporting Technology) během spouštění počítače. Technologie hlásí chyby pevného disku. Výchozí hodnota: Vypnuto. Povolí nebo zakáže všechny integrované zvukové karty. Výchozí hodnota: Zapnuto. Povolí nebo zakáže mikrofon. Výchozí hodnota: Zapnuto. Povolí nebo zakáže interní reproduktor. Výchozí hodnota: Zapnuto. Konfigurace USB Enable Boot Support (Povolit podporu spouštění) Enable External USB Ports (Povolit externí porty USB) SATA Operation Slouží k povolení a zakázání spouštění ze zařízení úložišť USB, jako je externí pevný disk, optická jednotka nebo disk USB. Povolí nebo zakáže porty USB v prostředí operačního systému. Konfiguruje provozní režim integrovaného řadiče pevných disků SATA. Výchozí: RAID Rozhraní SATA je nakonfigurováno na podporu technologie RAID (Intel Rapid Restore Technology). Drives Povolí nebo zakáže různé vestavěné disky. M.2 PCIe SSD-0/SATA-2 Výchozí hodnota: Zapnuto. SATA-0 Výchozí hodnota: Zapnuto. Drive Information Zobrazí informace o různých vestavěných discích. Miscellaneous Devices Povolí nebo zakáže různá vestavěná zařízení. 70 Nastavení systému

71 System Configuration (Konfigurace systému) Enable Camera Keyboard Illumination Keyboard Backlight Timeout on AC Keyboard Backlight Timeout on Battery Dotykový displej Povolí nebo zakáže kameru. Výchozí hodnota: Zapnuto. Slouží ke konfigurace provozního režimu funkce podsvícení klávesnice. Výchozí hodnota: Disabled (Zakázáno) Osvětlení klávesnice bude vždy vypnuté. Nastaví časový limit podsvícení klávesnice, když je k počítači připojen napájecí adaptér. Hodnota časového limitu podsvícení klávesnice se projeví pouze při povoleném podsvícení. Výchozí: 10 sekund. Nastaví časový limit podsvícení klávesnice, když počítač běží na baterie. Hodnota časového limitu podsvícení klávesnice se projeví pouze při povoleném podsvícení. Výchozí: 10 sekund. Povolí nebo zakáže dotykovou obrazovku pro operační systém. POZNÁMKA: Dotyková obrazovka v nastavení systému BIOS vždy pracuje, bez ohledu na toto nastavení. Výchozí hodnota: Zapnuto. Tabulka 5. Možnosti nástroje System setup (Nastavení systému) nabídka Video (Grafika) Grafika LCD Brightness Brightness on battery power (Jas při provozu na baterie) Brightness on AC power (Jas při připojeném síťovém adaptéru) EcoPower Nastaví jas obrazovky, když počítač běží na baterie. Nastaví jas obrazovky, když je k počítači připojen síťový adaptér. Povolí nebo zakáže režim EcoPower, který zvyšuje výdrž baterie snížením jasu displeje ve vhodné situaci. Výchozí hodnota: Zapnuto. Tabulka 6. Možnosti nástroje System setup (Nastavení systému) nabídka Security (Zabezpečení) Security (Zabezpečení) Enable Admin Setup Lockout (Povolit uzamčení nastavení administrátora) Password Bypass Enable Non-Admin Password Changes (Povolit změny bez zadání hesla správce) Povolí nebo zakáže uživateli přístup k nastavení systému BIOS, když je nastaveno heslo správce. Výchozí hodnota: Vypnuto. Slouží k přemostění výzvy k zadání systémového (spouštěcího) hesla a hesla interního pevného disku při restartu počítače. Výchozí hodnota: Disabled (Zakázáno) Povolí nebo zakáže uživateli měnit heslo k systému a heslo k pevnému disku, aniž by bylo nutné zadávat heslo správce. Výchozí hodnota: Zapnuto. Non-Admin Setup Changes Allow Wireless Switch Changes (Povolit změny bezdrátového přepínače) Povolí nebo zakáže změny v možnostech nastavení, pokud je nastaveno heslo správce. Nastavení systému 71

72 Security (Zabezpečení) Enable UEFI Capsule Firmware Updates (Povolit aktualizace firmwaru UEFI Capsule) Computrace Intel Platform Trust Technology On (Zapnutí technologie Intel Platform Trust) PPI Bypass for Clear Commands (Obejití PPI pro mazací příkazy) Clear (Vymazat) Intel SGX SMM Security Mitigation Výchozí hodnota: Vypnuto. Aktivuje nebo deaktivuje aktualizace operačního systému BIOS prostřednictvím aktualizačních balíčků kapsle UEFI. Slouží k povolení a zakázání rozhraní modulu BIOS volitelné služby Computrace(R) softwaru Absolute Software. Slouží k povolení nebo zakázání viditelnosti nástroje Platform Trust Technology (PTT) pro operační systém. Výchozí hodnota: Zapnuto. Povolí nebo zakáže operačnímu systému přeskočit uživatelské výzvy rozhraní systému BIOS PPI (Physical Presence Interface) při zadání příkazu Clear. Výchozí hodnota: Vypnuto. Povolí nebo zakáže počítači vymazat informace o vlastníkovi nástroje PTT a vrátí PTT do výchozího stavu. Výchozí hodnota: Vypnuto. Povolí nebo zakáže rozšíření Intel Software Guard Extensions (SGX) k zajištění zabezpečeného prostředí pro spuštění kódu / uložení citlivých informací. Výchozí nastavení: Software Control Povoluje nebo zakazuje dodatečné ochrany proti omezení bezpečnosti UEFI SMM. Výchozí hodnota: Vypnuto. POZNÁMKA: Tato funkce může způsobit problémy s kompatibilitou nebo ztrátu funkcionality pro určité starší nástroje nebo aplikace. Enable Strong Password (Povolit vynucení silného hesla) Password Configuration Admin Password System Password Enable Master Password Lockout (Povolit uzamknutí hlavního hesla) Povolí nebo zakáže vynucení silných hesel. Výchozí hodnota: Vypnuto. Slouží k nastavení minimálního a maximálního povoleného počtu znaků v heslech správce a systémových heslech. Nastavuje, mění nebo odstraňuje heslo správce (někdy se nazývá také heslo nastavení ). Umožňuje nastavit, změnit a odstranit systémové heslo. Slouží k zapnutí a vypnutí podpory hlavního hesla Výchozí hodnota: Vypnuto. Tabulka 7. Možnosti nástroje System setup (Nastavení systému) nabídka Secure Boot (Bezpečné zavádění) Secure Boot (Bezpečné zavádění) Enable Secure Boot (Povolit bezpečné spuštění) Povolí nebo zakáže spouštění počítače pouze pomocí ověřeného spouštěcího softwaru. Výchozí hodnota: Vypnuto. POZNÁMKA: Aby bylo možno aktivovat funkci Secure Boot, musí být počítač v režimu UEFI boot mode (Režim spuštění UEFI) a možnost Enable Legacy Option ROMs (Povolit starší varianty pamětí ROM) musí být vypnuta. Secure Boot Mode Volí provozní režim funkce Secure Boot. Výchozí: režim Deployed. 72 Nastavení systému

73 Secure Boot (Bezpečné zavádění) POZNÁMKA: Režim Deployed je třeba zvolit pro běžný provoz funkce Secure Boot. Tabulka 8. Možnosti nástroje System setup (Nastavení systému) nabídka Expert Key Management (Odborná správa klíčů) Odborná správa klíčů Enable Custom Mode (Povolit vlastní režim) Custom Mode Key Management Povolí nebo zakáže upravovat databáze bezpečnostních klíčů PK, KEK, db a dbx. Výchozí hodnota: Vypnuto. Slouží k zadání vlastních hodnot pro odbornou správu klíčů. Výchozí: PK. Tabulka 9. Možnosti nástroje System setup (Nastavení systému) nabídka Performance (Výkon) Performance (Výkon) Intel Hyper-Threading Technology (Technologie Intel Hyper-Threading) Intel SpeedStep Intel TurboBoost Technology (Technologie Intel TurboBoost) Multi-Core Support Enable C-State Control (Povolit řízení stavů C) Povolí nebo zakáže technologii Hyper-Threading používat efektivnějším způsobem procesorové zdroje. Výchozí hodnota: Zapnuto. Povolí nebo zakáže technologii Intel SpeedStep dynamicky upravovat napětí procesoru a frekvenci jádra, což snižuje průměrnou spotřebu energie a tvorbu tepla. Výchozí hodnota: Zapnuto. Povolí nebo zakáže režim procesoru Intel TurboBoost. Je-li povoleno, ovladač Intel TurboBoost zvýší výkon procesoru nebo grafického procesoru. Výchozí hodnota: Zapnuto. Mění počet jader procesoru dostupných pro operační systém. Výchozí hodnota je nastavena na maximální počet jader. Výchozí: Všechna jádra Povolí nebo zakáže procesoru vstupovat do režimů nízké spotřeby a ukončovat je. Výchozí hodnota: Zapnuto. Tabulka 10. Možnosti nástroje System setup (Nastavení systému) nabídka Power Management (Řízení spotřeby) Power Management (Správa napájení) Zapnutí při obnovení napájení Auto On Time Battery Charge Configuration (Konfigurace nabíjení baterie) Povolí zapnutí a spuštění počítače při připojení napájení. Výchozí hodnota: Vypnuto. Povolí automatické zapnutí počítače v definovaných dnech a časech. Výchozí hodnota: Disabled (Zakázáno) Systém se automaticky nespustí. Povolí provoz počítače na baterie v době vysokého tarifu. Pomocí níže uvedených možností je možné zabránit napájení počítače ze sítě v určitých časech během dne. Výchozí hodnota: Adaptive (Adaptivní) Nastavení baterie se optimálně přizpůsobí na základě vašeho typického způsobu používání baterie. Enable Advanced Battery Charge Configuration (Povolit konfiguraci pokročilého nabíjení baterie) Slouží k povolení pokročilé konfigurace nabíjení baterie od začátku dne do udaného pracovního období. Režim Advanced Battery Charge (Rozšířené nabíjení baterie) Nastavení systému 73

74 Power Management (Správa napájení) maximalizuje životnost baterie při zachování podpory náročného používání během pracovního dne. Výchozí hodnota: Vypnuto. Block Sleep Zablokuje přechod počítače do režimu spánku (S3) v operačním systému. Výchozí hodnota: Vypnuto. POZNÁMKA: Je-li povoleno, počítač nepřejde do režimu spánku, funkce Intel Rapid Start se automaticky zakáže a možnost napájení v operačním systému bude prázdná, jestliže byla nastavena na režim spánku. Enable USB Wake Support (Povolit podporu probuzení přes rozhraní USB) Enable Intel Speed Shift Technology (Povolit technologii Intel Speed Shift) Lid Switch Umožňuje zařízením USB probouzet počítač z pohotovostního režimu. Výchozí hodnota: Vypnuto. Povolí nebo zakáže podporu technologie Intel Speed Shift, která umožňuje operačnímu systému automaticky volit vhodný výkon procesoru. Výchozí hodnota: Zapnuto. Umožňuje spuštění vypnutého počítače při otevření víka. Výchozí hodnota: Zapnuto. Tabulka 11. Možnosti nástroje System setup (Nastavení systému) nabídka Wireless (Bezdrátové připojení) Bezdrátové připojení Wireless Switch WLAN Bluetooth Wireless Device Enable WLAN Bluetooth Určuje, která bezdrátová zařízení lze ovládat pomocí bezdrátového přepínače. U systémů Windows 8 se tato volba řídí přímo z jednotky operačního systému. V důsledku pak toto chování neovlivňuje chování bezdrátového přepínače. POZNÁMKA: Jsou-li přítomny karty WLAN i WiGig, ovládání, které tyto karty povoluje resp. zakazuje, je navzájem provázané. Proto je nelze povolit nebo zakázat nezávisle. Výchozí hodnota: Zapnuto. Výchozí hodnota: Zapnuto. Slouží k povolení a zakázání interních zařízení WLAN/Bluetooth. Výchozí hodnota: Zapnuto. Výchozí hodnota: Zapnuto. Tabulka 12. Možnosti nástroje System setup (Nastavení systému) nabídka POST Behavior (Chování POST) POST Behavior (Chování POST) Numlock Enable Enable Adapter Warnings (Povolit varování o adaptéru) Extend BIOS POST Time Fastboot Zapne resp. vypne numerickou klávesnici při spuštění počítače. Výchozí hodnota: Zapnuto. Povolí počítači zobrazovat varovné zprávy o adaptéru během spouštění. Výchozí hodnota: Zapnuto. Nastaví čas načítání testu POST (Power-On Self-Test) v systému BIOS. Výchozí: 0 sekund. Nastaví rychlost procesu spouštění UEFI. 74 Nastavení systému

75 POST Behavior (Chování POST) Fn Lock Options Režim zamčení Full Screen logo (Logo na celou obrazovku) Warnings and Errors Výchozí hodnota: Thorough (Důkladné). Provede se úplná inicializace hardwaru a konfigurace při zavádění. Slouží k povolení a zakázání režimu zámku Fn. Výchozí hodnota: Zapnuto. Výchozí: Lock Mode Secondary (Sekundární režim zamčení) Sekundární režim zamčení = Je-li zvolena tato možnost, klávesy F1 F12 naskenují kód pro svoje sekundární funkce. Povolí nebo zakáže počítači zobrazit logo na celou obrazovku, jestliže obrázek odpovídá rozlišení obrazovky. Výchozí hodnota: Vypnuto. Volba akce, když dojde k varování nebo chybě během spouštění. Výchozí: Prompt on Warnings and Errors (Výzva při varování a chybách) Při zjištění výstrahy nebo chyby zastaví, zobrazí výzvu a vyčká na reakci uživatele. POZNÁMKA: Chyby považované za zásadní pro provoz hardwaru vždy způsobí zastavení počítače. Tabulka 13. Možnosti nástroje System setup (Nastavení systému) nabídka Virtualization (Virtualizace) Virtualizace Intel Virtualization Technology VT for Direct I/O Povolí počítači spustit monitor virtuálního stroje (VMM). Výchozí hodnota: Zapnuto. Povolí počítači spouštět virtualizační technologii pro přímý vstup a výstup (VT-d). VT-d je metoda společnosti Intel, která poskytuje virtualizaci pro vstup a výstup mapy paměti. Výchozí hodnota: Zapnuto. Tabulka 14. Možnosti nástroje System setup (Nastavení systému) nabídka Maintenance (Údržba) Maintenance (Údržba) Asset Tag Servisní štítek BIOS Recovery from Hard Drive Vytvoří inventární číslo, které může správce IT použít k jedinečné identifikaci konkrétního systému. Po nastavení v systému BIOS nelze inventární číslo měnit. Zobrazuje výrobní číslo počítače Povolí počítači obnovení ze špatného obrazu systému BIOS za předpokladu, že část Boot Block je nedotčená a funkční. Výchozí hodnota: Zapnuto. POZNÁMKA: Nástroj BIOS Recovery je určen k opravám hlavního bloku systému BIOS a nelze jej použít, pokud je část Boot Block poškozená Kromě toho nebude tato funkce fungovat, pokud došlo k poškození ovladače EC, ME nebo potížím s hardwarem. Obraz pro obnovení musí existovat na nezašifrované části disku. BIOS Auto-Recovery (Automatické obnovení systému BIOS) Povolí počítači automaticky obnovit systém BIOS bez zásahu uživatele. Tato funkce vyžaduje, aby byla povolena funkce BIOS Recovery from Hard Drive (Obnova systému BIOS z pevného disku). Výchozí hodnota: Vypnuto. Nastavení systému 75

76 Maintenance (Údržba) Start Data Wipe (Spustit vymazání dat) UPOZORNĚNÍ: Operace bezpečného vymazání dat smaže informace tak, že je není možné zrekonstruovat. Je-li tato funkce povolena, systém BIOS nastaví cyklus mazání dat pro úložná zařízení připojená k základní desce na další restart. Výchozí hodnota: Vypnuto. Allow BIOS Downgrade (Umožnit downgrade systému BIOS) Možnost obnovit předchozí verzi firmwaru systému. Výchozí hodnota: Zapnuto. Tabulka 15. Možnosti nástroje System setup (Nastavení systému) nabídka System Logs (Systémové protokoly). System Logs (Systémové protokoly) Power Event Log (Protokol událostí napájení) BIOS Event Log (Protokol událostí systému BIOS) Thermal Event Log (Protokol teplotních událostí) Slouží k zobrazení událostí napájení. Výchozí: Keep (Zachovat) Slouží k zobrazení událostí systému BIOS. Výchozí: Keep (Zachovat) Slouží k zobrazení teplotních událostí. Výchozí: Keep (Zachovat) Tabulka 16. Možnosti nástroje System setup (Nastavení systému) nabídka SupportAssist SupportAssist Práh pro automatické obnovení operačního systému Dell Obnovení operačního systému pomocí nástroje SupportAssist Řídí automatický průběh zavádění systému pro konzoli rozlišení systému SupportAssist a pro nástroj obnovy operačního systému Dell. Výchozí: 2. Slouží k povolení nebo zakázání průběhu zavádění pro nástroj SupportAssist pro obnovení operačního systému v případě některých chyb systému. Výchozí hodnota: Zapnuto. Vymazání nastavení CMOS UPOZORNĚNÍ: Vymazáním nastavení CMOS resetujete nastavení systému BIOS v počítači. 1 Sejměte spodní kryt. 2 Odpojte kabel baterie od základní desky. 3 Vyjměte knoflíkovou baterii. 4 Počkejte jednu minutu. 5 Vložte knoflíkovou baterii. 6 Připojte kabel baterie k základní desce. 7 Nasaďte spodní kryt. 76 Nastavení systému

77 Vymazání hesla k systému BIOS (nastavení systému) a systémových hesel Potřebujete-li vymazat systémové heslo nebo heslo k systému BIOS, kontaktujte technickou podporu společnosti Dell dle popisu na webové stránce POZNÁMKA: Více informací o způsobu resetování hesel k systému Windows nebo k určité aplikaci naleznete v dokumentaci k systému Windows nebo k dané aplikaci. Nastavení systému 77

78 Řešení potíží Rozšířená diagnostika vyhodnocení systému před jeho spuštěním (epsa) Diagnostika epsa (známá také jako diagnostika systému) provádí celkovou kontrolu hardwaru. Diagnostika epsa je integrována do systému BIOS a je spouštěna interně systémem BIOS. Integrovaná diagnostika systému poskytuje sadu možností pro konkrétní zařízení nebo jejich skupiny a umožní vám: Spouštět testy automaticky nebo v interaktivním režimu Opakovat testy Zobrazit nebo ukládat výsledky testů Procházet testy a využitím dalších možností testu získat dodatečné informace o zařízeních, u kterých test selhal Prohlížet stavové zprávy s informacemi o úspěšném dokončení testu Prohlížet chybové zprávy s informacemi o problémech, ke kterým během testu došlo POZNÁMKA: Některé testy pro konkrétní zařízení vyžadují zásah uživatele. Při provádění diagnostických testů buďte vždy přítomni u terminálu počítače. Další informace naleznete na stránce Dell EPSA Diagnostic Spuštění diagnostiky epsa 1 Zapněte počítač. 2 Během spouštění počítače vyčkejte na zobrazení loga Dell a stiskněte klávesu F12. 3 Na obrazovce se spouštěcí nabídkou vyberte možnost Diagnostics (Diagnostika). 4 Klikněte na šipku v levém dolním rohu. Zobrazí se úvodní obrazovka diagnostiky. 5 Klikněte na šipku v pravém dolním rohu a přejděte na výpis stránek. Zobrazí se detekované položky. 6 Chcete-li spustit diagnostický test u konkrétního zařízení, stiskněte klávesu Esc a klepnutím na tlačítko Yes (Ano) ukončete diagnostický test. 7 V levém podokně vyberte požadované zařízení a klepněte na tlačítko Run Tests (Spustit testy). 8 V případě jakéhokoli problému se zobrazí chybové kódy. Chybový kód a ověřovací číslo si poznamenejte a obraťte se na společnost Dell. Indikátory diagnostiky systému Indikátor stavu baterie Označuje stav napájení a nabíjení baterie. Svítí bíle Je připojen napájecí adaptér a baterie je nabitá alespoň na 5 %. Oranžová Počítač je napájen z baterie, která je nabita na méně než 5 %. Nesvítí 78 Řešení potíží

79 Napájecí adaptér je připojen a baterie je plně nabita. Počítač je napájen z baterie, a ta je nabita na více než 5 %. Počítač je v režimu spánku, hibernace nebo je vypnutý. Indikátor stavu napájení a baterie bliká oranžově a zároveň pípají kódy značící chyby. Příklad: indikátor stavu napájení a baterie oranžově dvakrát zabliká, následuje pauza a potom zabliká třikrát bíle a následuje pauza. Tento vzor blikání 2,3 pokračuje, dokud se počítač nevypne, což signalizuje, že nebyla detekována žádná paměť nebo RAM. Následující tabulka ukazuje různé vzory signalizace indikátoru stavu napájení a baterie a související problémy. Tabulka 17. Signály indikátoru LED Kódy diagnostických indikátorů Popis problému 2, 1 Selhání procesoru 2, 2 Základní deska: selhání systému BIOS nebo paměti ROM (Read-Only Memory) 2, 3 Nezjištěna žádná paměť nebo RAM (Random-Access Memory) 2, 4 Selhání paměti nebo RAM (Random-Access Memory) 2, 5 Nainstalovaná neplatná paměť 2, 6 Chyba základní desky nebo čipové sady 2, 7 Došlo k selhání displeje 2, 8 Selhání displeje LCD detekce EC pro selhání napájecí lišty 3, 1 Selhání knoflíkové baterie 3, 2 Chyba rozhraní PCI / grafické karty / čipu 3, 3 Bitová kopie pro obnovení systému nebyla nalezena. 3, 4 Bitová kopie pro obnovení systému byla nalezena, ale je neplatná. 3, 5 Závada napájecí větve 3,6 Neúplná aktualizace systému BIOS 3,7 Chyba rozhraní Management Engine (ME) Indikátor stavu kamery: Označuje, zda se používá kamera. Svítí bíle kamera je používána. Nesvítí kamera není používána. Indikátor stavu klávesy Caps Lock: Označuje, zda je klávesa Caps Lock zapnutá, nebo vypnutá. Svítí bíle funkce Caps Lock je zapnuta. Nesvítí funkce Caps Lock je vypnuta. Diagnostika Tabulka 18. Diagnostika M-BIST (vestavěný automatický test) L-BIST (vestavěný automatický test displeje LCD) Cíl diagnostického nástroje Vyhodnocuje stav základní desky a umožňuje uživatelům vyhodnotit, zda je problém v základní desce, zda chybí napájení či grafický výstup nebo Pomocí testu napájecí lišty displeje LCD ověřuje, zda základní deska dodává displeji napájení, a umožňuje izolovat symptom Bez obrazu na základní desku, displej nebo kabel. Řešení potíží 79

80 M-BIST (vestavěný automatický test) L-BIST (vestavěný automatický test displeje LCD) nemá-li systém problémy při spouštění (bez testu POST). Spuštění Stisknutím klávesy M a vypínače Stisknutím klávesy D a vypínače Rovněž se automaticky spustí během testu POST. Automaticky se spouští během testu POST. Indikace závady Žlutý indikátor baterie Indikátor baterie bliká se strukturou [žlutá, bílá] = [2, 8]. Pokyny k opravě Značí problém se základní deskou. Značí problém se základní deskou. M-BIST Diagnostický nástroj M-BIST (vestavěný automatický test) umožňuje uživatelům diagnostikovat závady na základní desce. POZNÁMKA: Test M-BIST lze ručně spustit před testem POST (automatický test při spuštění). Spuštění testu M-BIST Test M-BIST je nutné spouštět z vypnutého stavu, s připojeným napájecím adaptérem nebo s plně nabitou baterií. 1 Ve vypnutém stavu stiskněte a přidržte na klávesnici tlačítko M a vypínačem spusťte test M-BIST. 2 Se stisknutým tlačítkem M a stisknutým vypínačem zobrazují kontrolky baterie dva stavy: a NESVÍTÍ: Na základní desce nebyla nalezena žádná chyba. b ŽLUTÁ: Značí problém se základní deskou. Automatický integrovaný test displeje LCD (BIST) BIST představuje diagnostický nástroj, jenž pomáhá stanovit, je-li abnormální chování obrazovky způsobeno vnitřním problémem displeje LCD v počítači, problémem v grafické kartě nebo nastavením počítače. Test BIST se doporučuje provést a izolovat příčinu abnormálního chování obrazovky, jestliže narazíte na problémy jako: blikání, pokřivený obraz, problémy s čistotou obrazu, rozmazaný nebo neostrý obraz, vodorovné nebo svislé čáry, vybledlé barvy. Spuštění testu BIST 1 Vypněte počítač. 2 Odpojte všechna periferní zařízení připojená k počítači. Připojte k počítači dodávaný napájecí adaptér. 3 Zkontrolujte, že na displeji LCD nejsou žádné nečistoty ani prachové částice. 4 Ve vypnutém stavu stiskněte a přidržte klávesu D a vypínač. Spustí se test BIST. Klávesu D držte stisknutou, dokud se na obrazovce LCD nezobrazí barevné pruhy. 5 Na obrazovce se zobrazí několik barevných pruhů a barva celé obrazovky se změní na červenou, zelenou a modrou. Během tohoto procesu sledujte, zda na obrazovce nejsou abnormální jevy. 80 Řešení potíží

81 6 Stisknutím klávesy Esc test ukončete. POZNÁMKA: Test BIST ser rovněž provede, spustíte-li diagnostický nástroj Enhanced Pre-Boot System Assessment (epsa). Další informace o nástroji epsa naleznete na stránce Dell EPSA Diagnostic 3.0. Obnovení operačního systému Jestliže se počítač ani opakovaných pokusech nemůže spustit do operačního systému, automaticky se spustí nástroj Dell SupportAssist OS Recovery. Dell SupportAssist OS Recovery je samostatný nástroj, který se do počítačů Dell instaluje společně s operačním systémem Windows 10. Obsahuje nástroje pro diagnostiku a odstraňování problémů, k nimž může dojít předtím, než se počítač spustí do operačního systému. Umožňuje zjistit problémy s hardwarem, opravit počítač, provést zálohování souborů nebo obnovit počítač do továrního nastavení. Nástroj lze také stáhnout ze stránek podpory společnosti Dell a vyřešit problémy s počítačem v případě, kdy se jej nepodaří spustit do primárního operačního systému kvůli problémům se softwarem nebo hardwarem. Více informací o nástroji Dell SupportAssist OS Recovery naleznete v příručce Dell SupportAssist OS Recovery User's Guide na stránkách Aktualizace systému BIOS (klíč USB) 1 Postupujte podle kroků 1 až 7 v části Aktualizace systému BIOS a stáhněte si nejnovější aktualizační soubor pro systém BIOS. 2 Vytvořte spustitelnou jednotku USB. Další informace najdete v článku znalostní databáze SLN na adrese 3 Zkopírujte aktualizační soubor systému BIOS na spustitelnou jednotku USB. 4 Připojte spustitelnou jednotku USB k počítači, který potřebuje aktualizaci systému BIOS. 5 Restartujte počítač a během zobrazení loga Dell na obrazovce stiskněte klávesu F12. 6 Spusťte počítač z jednotky USB z nabídky One Time Boot Menu (Jednorázová nabídka spuštění). 7 Zadejte název aktualizačního souboru systému BIOS a stiskněte klávesu Enter. 8 Zobrazí se nástroj BIOS Update Utility (Nástroj pro aktualizaci systému BIOS). Aktualizaci systému BIOS dokončete podle pokynů na obrazovce. Aktualizace systému BIOS Aktualizaci systému BIOS je vhodné provést v případě, že je k dispozici jeho nová verze, nebo v případě výměny základní desky. Postup aktualizace systému BIOS: 1 Zapněte počítač. 2 Přejděte na web 3 Klikněte na možnost Product Support (Podpora k produktu), zadejte výrobní číslo počítače a klikněte na možnost Submit (Odeslat). POZNÁMKA: Pokud výrobní číslo nemáte k dispozici, použijte funkci automatického rozpoznání nebo ručně vyhledejte model počítače. 4 Klikněte na možnost Drivers & Downloads (Ovladače a stahování) > Find it myself (Najdu to sám). 5 Vyberte operační systém nainstalovaný v počítači. 6 Přejděte na stránce dolů a rozbalte možnost BIOS (Systém BIOS). 7 Klikněte na odkaz Download (Stáhnout) a stáhněte si nejnovější verzi systému BIOS pro váš počítač. 8 Po dokončení stahování přejděte do složky, kam jste soubor s aktualizací systému BIOS uložili. 9 Dvakrát klikněte na ikonu souboru s aktualizací systému BIOS a postupujte podle pokynů na obrazovce. Řešení potíží 81

82 Uvolnění statické elektřiny (Flea power) Flea power je zbytková statická elektřina, která zůstává v počítači i po jeho vypnutí a vyjmutí baterie. Následující postup obsahuje kroky potřebné k uvolnění statické elektřiny z počítače. 1 Vypněte počítač. 2 Sejměte spodní kryt. 3 Vyjměte baterii. 4 Stisknutím a podržením vypínače po dobu 15 sekund vybijte statickou elektřinu. 5 Vložte baterii. 6 Nasaďte spodní kryt. 7 Zapněte počítač. Cyklus napájení sítě Wi-Fi Pokud počítač nemůže přistupovat k internetu kvůli problému s konektivitou Wi-Fi, můžete provést restart napájení sítě Wi-Fi. Následující postup obsahuje kroky potřebné k provedení restartu napájení sítě Wi-Fi. POZNÁMKA: Někteří poskytovatelé internetového připojení poskytují kombinované zařízení modem-směrovač. 1 Vypněte počítač. 2 Vypněte modem. 3 Vypněte bezdrátový směrovač. 4 Počkejte 30 sekund. 5 Zapněte bezdrátový směrovač. 6 Zapněte modem. 7 Zapněte počítač. 82 Řešení potíží

83 Pomoc a kontakt na společnost Dell Zdroje pro vyhledání nápovědy Informace a nápovědu k produktům a službám Dell můžete získat v těchto zdrojích samoobslužné pomoci. Tabulka 19. Zdroje pro vyhledání nápovědy 6 Zdroje pro vyhledání nápovědy Informace o produktech a službách společnosti Dell Umístění zdrojů Můj Dell Tipy Kontaktujte oddělení podpory Nápověda k operačnímu systému online Informace o odstraňování problémů, uživatelské příručky, pokyny nastavení, technické údaje produktu, blogy technické nápovědy, ovladače, aktualizace softwaru atd. Články ze znalostní databáze Dell ohledně různých problémů s počítačem. Zjistěte následující informace o svém produktu: Technické údaje produktu Operační systém Nastavení a používání produktu Zálohování dat Řešení problémů a diagnostika Obnovení továrního a systémového nastavení Údaje BIOS V hledání Windows zadejte text Contact Support a poté stiskněte klávesu Enter Přejděte na web 2 Do polesearch (Vyhledávání) zadejte předmět nebo klíčové slovo. 3 Kliknutím na Search (Vyhledat) načtěte související články. Viz část Me and My Dell (Já a můj Dell) na webu support/manuals. Chcete-li najít pasáž Me and My Dell (Já a můj Dell) ke svému produktu, identifikujte jej pomocí následujících informací: Zvolte Detect Product (Rozpoznat produkt). Vyhledejte produkt z rozbalovací nabídky pod nadpisem View Products (Zobrazit produkty). Na vyhledávacím panelu zadejte Service Tag number (Číslo servisního označení) nebo Product ID (ID produktu). Společnost Dell kontakty Informace o kontaktování společnosti Dell ohledně prodeje, technické podpory a záležitostí týkajících se zákaznických služeb naleznete na webu POZNÁMKA: Dostupnost se liší v závislosti na zemi a produktu a některé služby nemusí být ve vaší zemi k dispozici. Pomoc a kontakt na společnost Dell 83
