1 TECHNICKÉ FRÉZY TECHNICAL CUTTERS S T O J Í R E N S T V Í I N D U S T R I E S

2 (mm)

3 MEDIN, a.s. Vlachovická 619 Nové Město na Moravě CZ Czech Republic IČO DIČ CZ CENTRÁLA tel.: PRODEJ ČESKÁ REPUBLIKA tel.: fax: PRODEJNA PRAHA Jana Želivského 6 Praha 3 CZ tel./fax: mobil: PRODEJ SLOVENSKÁ REPUBLIKA tel.: fax: export@medin.cz EXPORT phone: fax: export@medin.cz MEDIN, a.s. 1

4 Certifikát ISO 9001 Certificate ISO 9001 Certifikát ISO Certificate ISO MEDIN, a.s.

5 Akciová společnost MEDIN se sídlem v Nové Městě na Moravě zahájila činnost jako právní nástupce bývalého státního podniku Chirana Nové Město na Moravě. MEDIN, a.s., je největší český výrobce nástrojů pro humánní lékařství ve všech hlavních oborech lékařských specializací včetně kostní chirurgie a implantátů pro traumatologii a ortopedii. Zároveň je největším českým výrobcem dentálních nástrojů jak ordinačních, tak rotačních. Dlouholetá tradice výroby lékařských nástrojů, začínající již v roce 1949, vytvořila know-how umožňující dodávat výrobky vysoké kvality s ohledem na dosažení vysoké míry bezpečnosti odpovídající vysoké úrovni ochrany zdraví. Úroveň, kvalita a bezpečnost všech nástrojů je pečlivě posuzována. Akcent na kvalitu a bezpečnost nástrojů je tradičně zakotven ve firemní politice jakosti a strategii firmy. V kvalitě používá firma účinných postupů dle mezinárodních norem ISO 9001 Systémy managementu kvality a ISO 135 Systémy jakosti Zdravotnické prostředky, jejichž certifikáty jsou pravidelně obnovovány. Důležitou oblastí je splnění legislativních podmínek při uvádění výrobků na trh, zejména evropské direktivy Medical Device 93/42/EHS. MEDIN, a.s., uplatňuje aktivní postoj k ochraně životního prostředí a praktickou činností směřuje k minimalizaci dopadů vlivů firemních činností na životní prostředí. Komplex výrobních, pomocných a administrativních prostor společnosti splňuje použitými technologiemi a energetickými zdroji přísná ekologická hlediska. Prostřednictvím profesně i odborně způsobilých pracovníků trvale udržuje šetrný vztah k životnímu prostředí. Environmentální management firmy je udržován v souladu s mezinárodní normou ISO Systémy environmentálního managementu. MEDIN, the joint-stock company, having its headquarters in Nové Město na Moravě commenced its activity on May 4, 1992 as a legal successor of the former state-owned enterprise Chirana Nové Město na Moravě. MEDIN, the joint-stock company, is the greatest Czech producer of instruments for human medicine in all main fields of medical specialisations, including the bone surgery and implants for traumatology and orthopaedics. It is also the biggest producer of surgery and rotary dental instruments. A long standing tradition of surgical instruments production, founded as early as 1949, has established a know-how that enables to provide products of high quality and safety corresponding to high level of health protection. The standards, quality and safety of all instruments are carefully evaluated. The quality and safety of the instruments are traditionally anchored in the company s quality policy and company s strategy. We use the effective procedures according to the International Standard ISO 9001 Systems of quality management and ISO 135 Quality Systems Medical Instruments whose certificates are regularly renewed. It is also very important to follow the legislative conditions when launching the products on the market, mainly the European Directive Medical Devices 93/42/EEC. MEDIN, the joint-stock company, cares about the environment actively and minimises the impacts of the company s activity on the environment. The complex of production, auxiliary and administration buildings of the company meets the strict environmental aspects with the applied technologies and energy sources. We permanently keep a considerate relation with our environment through our professionals and specialists. The Environmental management of the company is in conformity with ISO Systems of environmental management. MEDIN, a.s. 3

6

7 Technické frézy Technické frézy pro pohon ohebným hřídelem Technical Cutters from High-speed Steel Technické frézy jsou nástroje sloužící k ručnímu opracování lehkých slitin barevných kovů, různých druhů umělých hmot, dřeva a oceli v nekaleném stavu. Pohon frézy je proveden ohebným hřídelem od motoru. Technické frézy je možné používat také v elektrických nebo pneumatických vrtačkách, bruskách a podobných přístrojích. Aby bylo docíleno co nejlepších výsledků při opracování, jsou technické frézy dodávány s pěti druhy ozubení: 1. velmi hrubé pro obrábění křehkých slitin, lehkých kovů, dřeva, fíbru, gumy (měkká, tvrdá), cínu, olova 2. hrubé pro obrábění houževnatých slitin, lehkých kovů, hliníku, mědi, mosazu, bronzu 3. jemné pro hrubé obrábění kujného železa a oceli 4. speciální pro obrábění litiny, temperované litiny 5. velmi jemné pro obrábění ocelí všeho druhu načisto are used for hand processing of light alloys of non-ferrous metals, different types of plastics, woods and non-tempered steel. The cutter's drive is made by flexible shaft from motor. can be also used in electrical or pneumatic drills, grinders and similar machines. To achieve the best results during processing, the technical cutters are supplied with 5 types of teeth: 1. very coarse for processing of fragile alloys, light metals, woods, fibres, rubber (soft, hard), tin, lead 2. coarse for processing of resilient alloys, light metals, aluminium, copper, brass and bronze 3. fine for general processing of malleable iron and steel 4. special for processing of cast iron or tempered cast iron 5. very fine for processing of all steel types thoroughly OZUBENÍ 1 OZUBENÍ 2 OZUBENÍ 3 OZUBENÍ 4 OZUBENÍ 5 CUTTER TEETH TYPE 1 CUTTER TEETH TYPE 1 CUTTER TEETH TYPE 1 CUTTER TEETH TYPE 1 CUTTER TEETH TYPE 1 Při požadavku vysokého výkonu se doporučuje používat fréz s hrubým ozubením při vysokých otáčkách. Pro jemnější a dokončovací práce se používají frézy s jemným ozubením při nízkém počtu otáček. Frézy jsou vyráběny z rychlořezné oceli. When high performance is required, it is recommended to use cutters with bigger teeth at high revolutions. Cutters of small teeth are used for fine and final works at low revolutions. The cutters are made of high-speed steel. MEDIN, a.s. TECHNICKÉ FRÉZY TECHNICAL CUTTERS 5

8 Technické frézy Doporučené řezné rychlosti pro technické frézy Recommended Cutting Speed for Technical Cutters frézy( mm) 40 cutter ( mm) OZUBENÍ 1 CUTTER TEETH TYPE m/min určeno pro obrábění křehkých slitin, lehkých kovů, dřeva, fíbru, gumy (měkká, tvrdá), cínu, olova for processing of fragile alloys, light metals, woods, fibres, rubber (soft, hard), tin, lead OZUBENÍ 2 CUTTER TEETH TYPE m/min určeno pro obrábění, houževnatých slitin, lehkých kovů, hliníku, mědi, mosazi, bronzu for processing of resilient alloys, light metals, aluminium, copper, brass and bronze OZUBENÍ 3 CUTTER TEETH TYPE m/min určeno pro hrubé obrábění, kujného železa, oceli for general processing of malleable iron and steel OZUBENÍ 4 CUTTER TEETH TYPE 4 80 m/min určeno pro obrábění litiny, temperované litiny for processing of cast iron or tempered cast iron OZUBENÍ 5 CUTTER TEETH TYPE 5 50 m/min určeno pro obrábění ocelí všeho druhu načisto for processing of all steel types thoroughly ot /min rev /min 6 TECHNICKÉ FRÉZY TECHNICAL CUTTERS MEDIN, a.s.

9 Technické frézy Tabulka otáček kotoučů (ot/min) v závislosti na řezné rychlosti a průměru kotouče Chart of Discs Revolutions (rev/min) Depending on Cutting Speed and Disc s Diameter Pro stanovení vhodného počtu otáček je nutno znát průměr frézy a opracovaný materiál. V níže uvedených tabulkách jsou uvedeny minimální a maximální otáčky při použití fréz o různých průměrech a ozubení při opracování různých materiálů. To set correct number of revolutions, it is necessary to know the diameter of the cutter and the procesed material. In the charts below, there are minimal and maximal revolution for cutters of different diameters, different teeth and materials. legovaná ocel nad 883 MPa alloyed steel over 883 MPa ocel do 785 MPa, bronz steel up to 785 MPa, bronze kujné železo malleable iron litina, temp. litina cast iron, tempered cast iron lisované hmoty pressed materials střední průměr frézy cutter diameter ozubení cutter teeth 3; 5 ozubení cutter teeth 3; 5 ozubení cutter teeth 2; 5 ozubení cutter teeth 4 ozubení cutter teeth mm min. 600 max min max max min max max mm min. 500 max min. 800 max min max min max min max mm min. 400 max min. 600 max min. 800 max min. 700 max min. 800 max mm min. 350 max. 900 min. 450 max min. 600 max min. 500 max min. 600 max mm min. 300 max. 800 min. 350 max. 850 min. 450 max min. 400 max. 900 min. 450 max mm min. 350 max. 850 bronz, mosaz, zinek, měď bronze, brass, zinc, copper dural dural hliník, elektron, olovo cín aluminium, electron, lead, tin dřevo, fíbr, guma měká i tvrdá wood, fibre, soft and hard rubber střední průměr frézy cutter diameter ozubení cutter teeth 2; 3; 5 ozubení cutter teeth 1; 2 ozubení cutter teeth 1; 2 ozubení cutter teeth mm min max max max max mm max max max max mm min max max max max mm min max max max max mm min max max max max mm min. 500 max max. 2800; 4500 max max MEDIN, a.s. TECHNICKÉ FRÉZY TECHNICAL CUTTERS 7

10 Technické frézy Technické frézy s válcovou stopkou Technical Cutters with Cylindrical Shank PRŮMĚR STOPKY: 6 mm, DÉLKA STOPKY: 40 mm SHANK DIAMETER: 6 mm, SHANK LENGTH: 40 mm objednací číslo typ frézy počet zubů number of teeth max. průměr délka frézy celková délka hmotnost 1 ks order number cutter type max. diameter cutter length total length weight 1 pcs x * mm 11,5 mm 52 mm 16 g x * mm 14 mm 54 mm 17 g x * mm 14 mm 54 mm 13 g x * mm 18 mm 58 mm 17 g x * mm 17 mm 57 mm 12 g x * mm 30 mm 70 mm 47 g x * mm 30 mm 70 mm 30 g x * mm 35 mm 75 mm 29 g x * mm 30 mm 70 mm 39 g OZUBENÍ 1 CUTTER TEETH TYPE 1 OZUBENÍ 2 CUTTER TEETH TYPE 2 OZUBENÍ 3 CUTTER TEETH TYPE 3 OZUBENÍ 4 CUTTER TEETH TYPE 4 OZUBENÍ 5 CUTTER TEETH TYPE 5 Frézy jsou vyráběny s ozubením č. 1; 2; 3; 4 a 5. The cutters are made with teeth type numbers: 1; 2; 3; 4 and 5. * Dvanácté číslo značí druh ozubení. Například = fréza typu 42 s ozubením č. 1. * The twelfth number means the teeth type. E.g = cutter type 42 with teeth type 1. Příklad objednávky: technické frézy typu 69/ozubení 2 50 kusů. Order example: technical cutters type 69/teeth type 2 50 pcs. 8 TECHNICKÉ FRÉZY TECHNICAL CUTTERS MEDIN, a.s.

11 PRŮMĚR STOPKY: 6 mm, DÉLKA STOPKY: 40 mm SHANK DIAMETER: 6 mm, SHANK LENGTH: 40 mm Technické frézy Technické frézy s válcovou stopkou Technical Cutters with Cylindrical Shank objednací číslo typ frézy počet zubů number of teeth max. průměr délka frézy celková délka hmotnost 1 ks order number cutter type max. diameter cutter length total length weight 1 pcs x * mm 20 mm 60 mm 12 g x * mm 20 mm 60 mm 12 g x * mm 20 mm 60 mm 10 g x * mm 15 mm 55 mm 10 g x * mm 20 mm 60 mm 11 g x * mm 10 mm 60 mm 12 g x * mm 3,4 mm 60 mm 11 g x * mm 7,5 mm 60 mm 12 g x * mm 11,5 mm 60 mm 18 g x * mm 14,5 mm 60 mm 23 g OZUBENÍ 1 CUTTER TEETH TYPE 1 OZUBENÍ 2 CUTTER TEETH TYPE 2 OZUBENÍ 3 CUTTER TEETH TYPE 3 OZUBENÍ 4 CUTTER TEETH TYPE 4 OZUBENÍ 5 CUTTER TEETH TYPE 5 Frézy jsou vyráběny s ozubením č. 1; 2; 3; 4 a 5. The cutters are made with teeth type numbers: 1; 2; 3; 4 and 5. * Dvanácté číslo značí druh ozubení. Například = fréza typu 42 s ozubením č. 1. * The twelfth number means the teeth type. E.g = cutter type 42 with teeth type 1. Příklad objednávky: technické frézy typu 69/ozubení 2 50 kusů. Order example: technical cutters type 69/teeth type 2 50 pcs. MEDIN, a.s. TECHNICKÉ FRÉZY TECHNICAL CUTTERS 9

12 Technické frézy Technické frézy s válcovou stopkou Technical Cutters with Cylindrical Shank PRŮMĚR STOPKY: 6 mm, DÉLKA STOPKY: 40 mm SHANK DIAMETER: 6 mm, SHANK LENGTH: 40 mm objednací číslo typ frézy počet zubů number of teeth max. průměr délka frézy celková délka hmotnost 1 ks order number cutter type max. diameter cutter length total length weight 1 pcs x * mm 20 mm 60 mm 21 g x * mm 20 mm 60 mm 18 g x * mm 30 mm 70 mm 25 g x * mm 30 mm 70 mm 22 g x * mm 30 mm 70 mm 23 g x * mm 30 mm 70 mm 19 g x * mm 30 mm 70 mm 28 g x * mm 30 mm 70 mm 33 g x * mm 30 mm 70 mm 17 g x * mm 30 mm 70 mm 24 g OZUBENÍ 1 CUTTER TEETH TYPE 1 OZUBENÍ 2 CUTTER TEETH TYPE 2 OZUBENÍ 3 CUTTER TEETH TYPE 3 OZUBENÍ 4 CUTTER TEETH TYPE 4 OZUBENÍ 5 CUTTER TEETH TYPE 5 Frézy jsou vyráběny s ozubením č. 1; 2; 3; 4 a 5. The cutters are made with teeth type numbers: 1; 2; 3; 4 and 5. * Dvanácté číslo značí druh ozubení. Například = fréza typu 42 s ozubením č. 1. * The twelfth number means the teeth type. E.g = cutter type 42 with teeth type 1. Příklad objednávky: technické frézy typu 69/ozubení 2 50 kusů. Order example: technical cutters type 69/teeth type 2 50 pcs. 10 TECHNICKÉ FRÉZY TECHNICAL CUTTERS MEDIN, a.s.

13 PRŮMĚR STOPKY: 6 mm, DÉLKA STOPKY: 40 mm SHANK DIAMETER: 6 mm, SHANK LENGTH: 40 mm Technické frézy Technické frézy rytecké Technical Cutters Engraving objednací číslo typ frézy počet zubů max. průměr délka frézy celková délka hmotnost 1 ks order number cutter type number of teeth max. diameter cutter length total length weight 1 pcs mm 2,6 mm 58,6 mm 10,4 g mm 4,5 mm 60,5 mm 10,5 g mm 4,5 mm 60,5 mm 10,5 g mm 1,5 mm 57,5 mm 10,2 g mm 4,5 mm 60,5 mm 10,6 g mm 4,5 mm 60,5 mm 10,4 g mm 4,5 mm 60,5 mm 10,5 g mm 1 mm 57 mm 10,4 g mm 1 mm 57 mm 10,5 g mm 3 mm 59 mm 10,6 g Frézy jsou vyráběny se speciálním ozubením. The cutters are made with special teeth types. MEDIN, a.s. TECHNICKÉ FRÉZY TECHNICAL CUTTERS 11

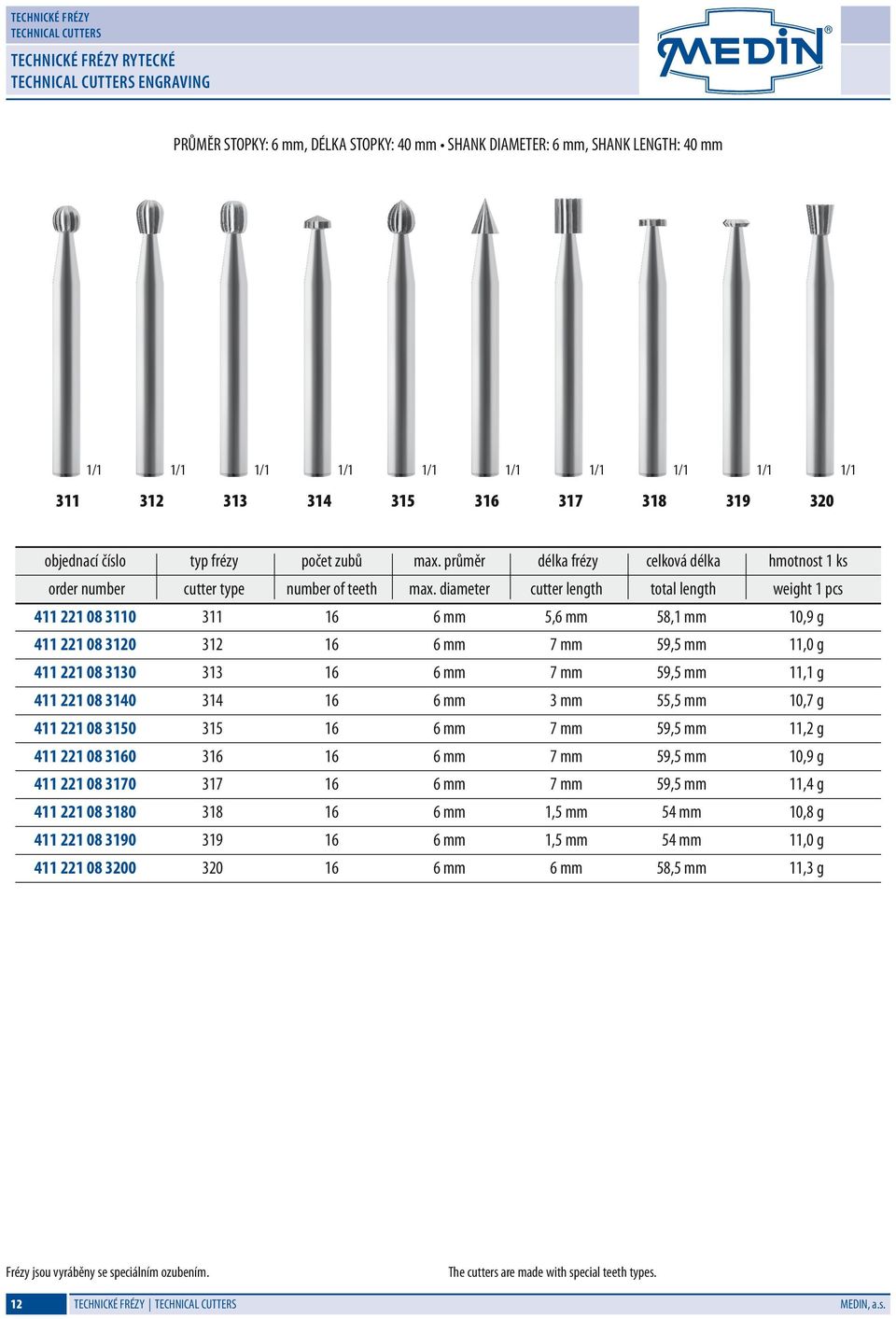

14 Technické frézy Technické frézy rytecké Technical Cutters Engraving PRŮMĚR STOPKY: 6 mm, DÉLKA STOPKY: 40 mm SHANK DIAMETER: 6 mm, SHANK LENGTH: 40 mm objednací číslo typ frézy počet zubů max. průměr délka frézy celková délka hmotnost 1 ks order number cutter type number of teeth max. diameter cutter length total length weight 1 pcs mm 5,6 mm 58,1 mm 10,9 g mm 7 mm 59,5 mm 11,0 g mm 7 mm 59,5 mm 11,1 g mm 3 mm 55,5 mm 10,7 g mm 7 mm 59,5 mm 11,2 g mm 7 mm 59,5 mm 10,9 g mm 7 mm 59,5 mm 11,4 g mm 1,5 mm 54 mm 10,8 g mm 1,5 mm 54 mm 11,0 g mm 6 mm 58,5 mm 11,3 g Frézy jsou vyráběny se speciálním ozubením. The cutters are made with special teeth types. 12 TECHNICKÉ FRÉZY TECHNICAL CUTTERS MEDIN, a.s.

15 Technické frézy Technické frézy rychloběžné pro vysokootáčkové stroje High-speed Technical Cutters for Machines with High Revolutions PRŮMĚR STOPKY: 3 mm, DÉLKA STOPKY: 30 mm SHANK DIAMETER: 3 mm, SHANK LENGTH: 30 mm 3A 3B 3C 3D 3E 3F objednací číslo typ frézy počet zubů max. průměr délka frézy celková délka hmotnost 1 ks order number cutter type number of teeth max. diameter cutter length total length weight 1 pcs A 12 7,5 mm 7,5 mm 37,5 mm 3,2 g B 12 7 mm 10 mm 40 mm 3,9 g C 12 7 mm 10 mm 40 mm 2,8 g D 12 7 mm 6,7 mm 36,7 mm 3,1 g E 12 7 mm 11 mm 41 mm 3,2 g F 12 7 mm 10 mm 40 mm 3,2 g Frézy jsou vyráběny se speciálním ozubením. The cutters are made with special teeth types. MEDIN, a.s. TECHNICKÉ FRÉZY TECHNICAL CUTTERS 13

16 Technické frézy Technické frézy pro výrobu nástrojů a přípravků Technical Cutters for Tool And jig production PRŮMĚR STOPKY: 10 mm SHANK DIAMETER: 10 mm objednací číslo typ frézy počet zubů průměr frézy průměr stopky celková délka hmotnost 1 ks order number cutter type number of teeth cutter diameter shank diameter total length weight 1 pcs / mm 10 mm 80 mm 37 g / mm 10 mm 80 mm 38 g / mm 10 mm 80 mm 39 g / mm 10 mm 80 mm 40 g / mm 10 mm 80 mm 41 g / mm 10 mm 80 mm 42 g / mm 10 mm 80 mm 43 g / mm 10 mm 80 mm 44 g / mm 10 mm 80 mm 46 g OZUBENÍ 1 CUTTER TEETH TYPE 1 Frézy jsou vyráběny s ozubením č. 1. The cutters are made with teeth type nr TECHNICKÉ FRÉZY TECHNICAL CUTTERS MEDIN, a.s.

17 Technické frézy Technické frézy speciální Special Technical Cutters PRŮMĚR STOPKY: 8 mm SHANK DIAMETER: 8 mm objednací číslo typ frézy počet zubů max. průměr délka frézy celková délka hmotnost 1 ks order number cutter type number of teeth max. diameter cutter length total length weight 1 pcs mm 50 mm 80 mm 66 g mm 50 mm 80 mm 64 g ,5 mm 35 mm 75 mm 31 g mm 30 mm 80 mm 24 g mm 20 mm 60 mm 18 g Frézy jsou vyráběny se speciálním ozubením. The cutters are made with special teeth types. PRŮMĚR STOPKY: 6 mm SHANK DIAMETER: 6 mm objednací číslo typ frézy počet zubů max. průměr délka frézy celková délka hmotnost 1 ks order number cutter type number of teeth max. diameter cutter length total length weight 1 pcs mm 23 mm 60 mm 11 g ,5 mm 17 mm 57 mm 12 g Frézy jsou vyráběny se speciálním ozubením. The cutters are made with special teeth types. MEDIN, a.s. TECHNICKÉ FRÉZY TECHNICAL CUTTERS 15

18 Technické frézy Technické frézy s vnitřním závitem Technical Cutters with Inner Thread PRO UPNUTÍ NA VŘETENO FRÉZY S VÁLCOVOU NEBO KUŽELOVOU STOPKOU FOR FIXING ON CUTTER S SPINDLE WITH CYLINDRICAL OR CONICAL SHANK 69 objednací číslo order number typ frézy počet zubů number of teeth max. průměr radius délka frézy vnitřní závit hmotnost 1 ks cutter length inner thread weight 1 pcs cutter type max. diameter radius x * mm 18,4 mm M6 28 g x * mm 21,7 mm M10 g x * mm mm M6 38 g x * mm 35 mm M10 75 g x * mm mm M6 37 g 74 objednací číslo order number typ frézy počet zubů number of teeth 77 max. průměr 78 min. průměr délka frézy vnitřní závit hmotnost 1 ks cutter type x * mm 15 mm 17 mm M6 30 g x * mm 30 mm M g x * mm 20 mm 30 mm M g x * mm 18 mm 25 mm M10 55 g x * mm 25 mm M10 63 g OZUBENÍ 1 CUTTER TEETH TYPE 1 OZUBENÍ 2 CUTTER TEETH TYPE 2 OZUBENÍ 3 CUTTER TEETH TYPE 3 Frézy jsou vyráběny s ozubením č. 1; 2; 3; 4 a 5. * Dvanácté číslo značí druh ozubení. Například = fréza typu 69 s ozubením č. 1. Příklad objednávky: technické frézy typu 69/ozubení 2 50 kusů. 16 TECHNICKÉ FRÉZY TECHNICAL CUTTERS max. diameter min. diameter cutter length inner thread weight 1 pcs OZUBENÍ 4 CUTTER TEETH TYPE 4 OZUBENÍ 5 CUTTER TEETH TYPE 5 The cutters are made with teeth type numbers: 1; 2; 3; 4 and 5. * The twelfth number means the teeth type. E.g = cutter type 69 with teeth type 1. Order example: technical cutters type 69/teeth type 2 50 pcs. MEDIN, a.s.

19 Technické frézy Technické frézy rašplovací s vnitřním závitem Technical Cutters Rasping with Inner Thread objednací číslo * typ frézy počet zubů max. průměr délka frézy vnitřní závit hmotnost 1 ks order number * cutter type number of teeth max. diameter cutter length inner thread weight 1 pcs ** mm 27 mm M12 84 g ** mm 27 mm M12 84 g /10 ** mm 32,5 mm M g /11 ** mm 32,5 mm M g /10 ** mm 35 mm M g /11 ** mm 35 mm M g /10 ** mm 40 mm M10 40 g /11 ** mm 40 mm M10 40 g /10 ** mm 55 mm M12 41 g /11 ** mm 55 mm M12 41 g /10 ** mm 55 mm M g /11 ** mm 55 mm M g /10 ** mm 55 mm M g /11 ** mm 55 mm M g ** Frézy jsou vyráběny s dvojím druhem ozubení: ** The cutters are made with two teeth types: Ozubení č. 10 hrubé použití pro měkké dřevo a lehké mazavé materiály. Teeth type nr. 10 course for soft wood and light brass materials Ozubení č. 11 jemné použití pro tvrdé dřevo a slitiny kovů. Teeth type nr. 11 fine for processing of hard wood and metal alloys * Dvanácté číslo značí druh ozubení. Například = fréza typu 103 s ozubením č. 10. * The twelfth number means the teeth type. E.g = cutter type 103 with teeth type 10. MEDIN, a.s. TECHNICKÉ FRÉZY TECHNICAL CUTTERS 17

20 Technické frézy Technické frézy speciální s vnitřním závitem Special Technical Cutters with Inner Thread objednací číslo typ frézy počet zubů max. průměr délka frézy vnitřní závit hmotnost 1 ks order number cutter type number of teeth max. diameter cutter length inner thread weight 1 pcs mm 50 mm M10 57,3 g mm 45 mm M10 50,2 g Frézy jsou vyráběny se speciálním ozubením. The cutters are made with special teeth types. 18 TECHNICKÉ FRÉZY TECHNICAL CUTTERS MEDIN, a.s.

21 Technické frézy Vřetena technických fréz s válcovou stopkou Technical Cutters Spindles with Cylindrical Shank objednací číslo typ vřetena průměr stopky upínací závit celková délka hmotnost 1 ks order number spindle type shank diameter fixing thread total length weight 1 pcs M6 mm 11 g M10 53,5 mm 22 g M12 55,5 mm 26 g M6 50,5 mm 31 g M10 53,5 mm 35 g M12 55,5 mm 39 g Vřetena technických fréz s kuželovou stopkou Technical Cutters Spindles with Conical Shank objednací číslo typ vřetena Morse kužel upínací závit celková délka hmotnost 1 ks order number spindle type Morse shank fixing thread total length weight 1 pcs M6 65,5 mm 27 g M10 68,5 mm 30 g M12 70,5 mm 34 g M10 72,5 mm 46 g M12 74,5 mm 52 g MEDIN, a.s. TECHNICKÉ FRÉZY TECHNICAL CUTTERS 19

22 CHIRURGIE / SURGERY TRAUMATOLOGIE / TRAUMATOLOGY ORTOPEDIE / ORTHOPAEDICS STOMATOLOGIE / DENTISTRY STERILIZACE / STERILIZATION LAPAROSKOPIE / LAPAROSCOPY ENDOSKOPIE / ENDOSCOPY SOFTWARE / SOFTWARE kompletní nabídka lékařských nástrojů a implantátů na full range of medical instruments and implants on MEDIN, a.s.; Všechna práva vyhrazena. Dokument je určen pro obchodní účely MEDIN, a.s., údaje zde uvedené jsou informativního charakteru. Žádná část tohoto dokumentu nesmí být reprodukována nebo publikována v jakékoliv formě bez předchozího souhlasu MEDIN, a.s. Zobrazení produktů odpovídá aktuálnímu stavu v době vydání tohoto dokumentu. Změny technických parametrů z důvodu dalšího vývoje jsou vyhrazeny. Tiskové a typografické chyby jsou vyhrazeny MEDIN, a.s.; All rights reserved. This document should be used for commercial purposes of MEDIN, a.s.; the data mentioned in the document has informative character. No part of this document can be copied or published in any form without approval of MEDIN, a.s. The product design may differ from those depicted in these illustrations at the date of issue. Adjustments, made from the reason of further developments of technical parameters, are reserved. Printing and typographical errors are reserved. 20 MEDIN, a.s.
