1 Stroj na výrobu papírové vlny z odpadního kartonu VPV Tento stroj umožňuje zpracování odpadního kartonu na výplňový materiál papírovou vlnu. Lze ho nastavit na produkci mačkané i přímé papírové vlny, viz přiložená fota. Délka kartonu není nijak omezena. Šíře kartonu je omezena šíří plniče, stroj však souběřně přesahující šíři ořezává. Při zpracování šitých kartonů je nutné z nich odstranit kovové spony. TECHNICKÉ PARAMETRY model VPV 320 VPV 330 VPV 440 maximální šíře plniče 330 mm 330 mm 440 mm maximální síla kartonu 0 10 mm 0 15 mm 0 20 mm rychlost průchodu strojem 11 m/min 12 m/min 30 m/min vydatnost / výkon 5 m 3 /h 8 m 3 /h 30 m 3 /h napájení 230/440 V, 50 Hz 230/440 V, 50 Hz 230/440 V, 50 Hz příkon 0,75 kw 1,1 kw 4 kw rozměry 1070 x 660 x 660 mm 1070 x 660 x 660 mm 1260 x 820 x 880 mm hmotnost 150 kg 160 kg 260 kg

Při zpracování šitých kartonů je nutné z nich odstranit kovové spony.

2 Machine for production of excelsior from waste cardboard VPV This machine is designed for processing of waste cardboard to filler material excelsior. Machine can be set to produce both creased and straight excelsior, see pictures. Length of cardboard is not limited, only width of it is limited up to width of filler. Machine is cutting overhung width of cardboard. When spliced cardboards are processed metal clips have to be removed. TECHNICAL PARAMETERS Model VPV 320 VPV 330 VPV 440 Maximal width of filler 330 mm 330 mm 440 mm Maximal thickness of cardboard 0 10 mm 0 15 mm 0 20 mm Speed of process 11 m/min 12 m/min 30 m/min Productivity 5 m 3 /h 8 m 3 /h 30 m 3 /h Voltage 230/440 V, 50 Hz 230/440 V, 50 Hz 230/440 V, 50 Hz Power input 0,75 kw 1,1 kw 4 kw Dimensions 1070 x 660 x 660 mm 1070 x 660 x 660 mm 1260 x 820 x 880 mm Weight 150 kg 160 kg 260 kg Czech Republic

Machine is cutting overhung width of cardboard. When spliced cardboards are processed metal clips have to be removed.

3 Stroj pro řezání papírových dutinek RSD Stroj pro beztřískové řezání papírových dutinek. Hlavní sféra použití pro výrobce plastových fólií LDPE, HDPE. Dále pak pro firmy, které se zabývají, převíjením, řezáním, tiskem, či jiným zpracováním těchto nebo podobných materiálů s potřebou upravovat délku dutinek. Na vyžádání lze stroj vybavit příslušenstvím pro řezání jiných než standardních průměrů. TECHNICKÉ PARAMETRY příkon napětí maximání délka řezané dutinky standardní podporované průměry dutinek (volitelně lze vyrobit na zakázku i jiné rozměry) doporučená maximální síla řezané dutinky rozměry hmotnost 0,7 kw 3 x 400V 1,5 m 38 mm 50 mm 76 mm 10 mm 1400 x 600 x 1500 mm 70 kg

Na vyžádání lze stroj vybavit příslušenstvím pro řezání jiných než standardních průměrů.

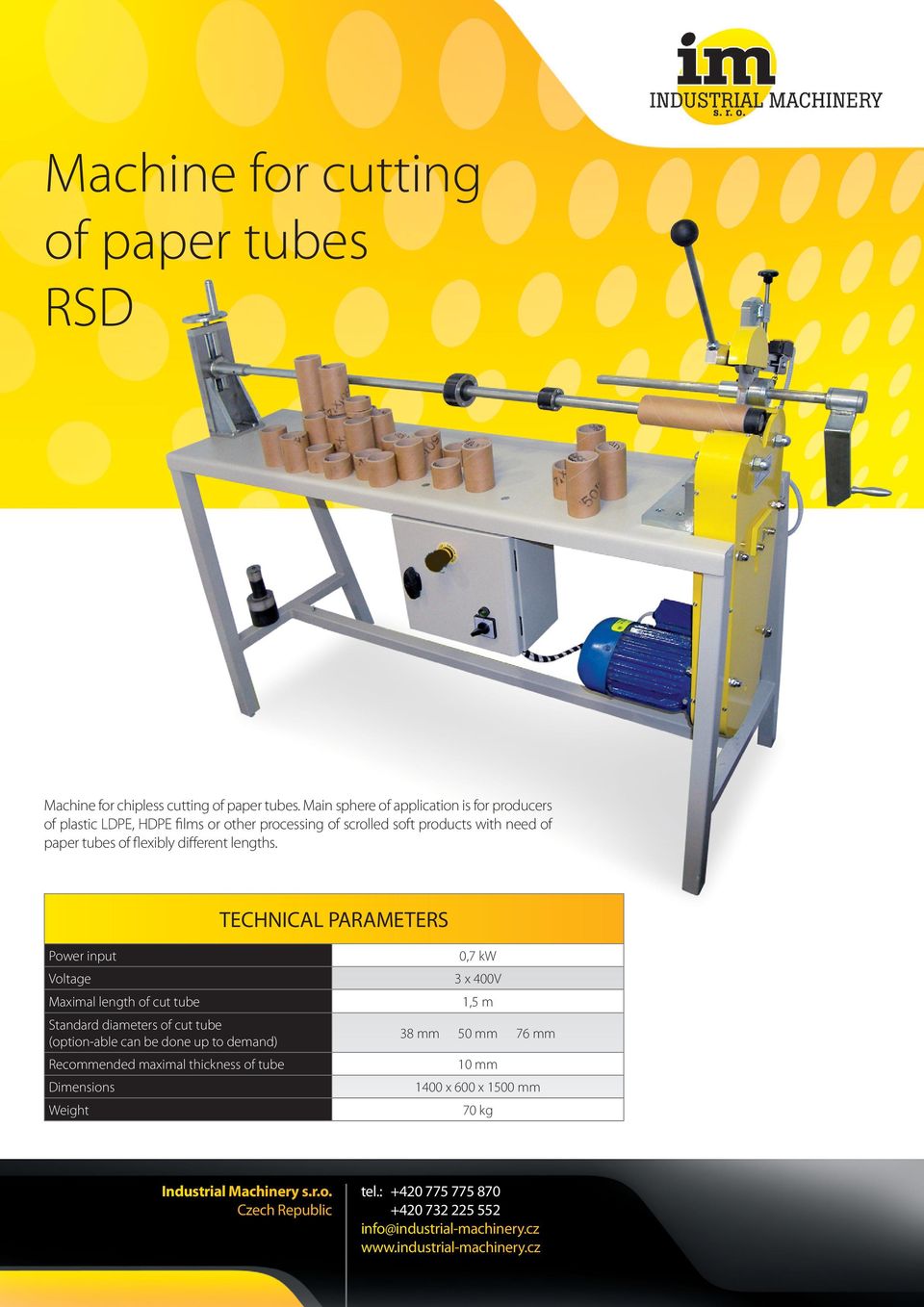

4 Machine for cutting of paper tubes RSD Machine for chipless cutting of paper tubes. Main sphere of application is for producers of plastic LDPE, HDPE films or other processing of scrolled soft products with need of paper tubes of flexibly different lengths. TECHNICAL PARAMETERS Power input Voltage Maximal length of cut tube Standard diameters of cut tube (option-able can be done up to demand) Recommended maximal thickness of tube Dimensions Weight 0,7 kw 3 x 400V 1,5 m 38 mm 50 mm 76 mm 10 mm 1400 x 600 x 1500 mm 70 kg Czech Republic

paper tubes of flexibly different lengths.

5 Poloautomatický stroj pro převíjení a řezání stretch fólie PPS Tento stroj je určen k převíjení stretch fólie (ale i jiných měkkých materiálů) z Jumbo rolí na menší role, s možností řezání na tenčí pásy (tvorba granátů). TECHNICKÉ PARAMETRY příkon 3 kw napětí 1 x 230 V potřeba tlakového vzduchu1,5 m převíjení ~0,5 m 3 /h převíjení s řezáním ~1 m 3 /h robotický přítlak 4 bar maximální šíře převíjené role 500 mm regulace rychlosti hlavního válce 0 do 2170 ot/min. maximální rychlost převíjení m/min rozměry 1900 x 1000 x 900 mm hmotnost 250 kg Výkon je závislý na rychlosti otáček hlavního válce při rychlosti hlavního válce /min cca 800 bm/min

TECHNICKÉ PARAMETRY příkon 3 kw napětí 1 x 230 V potřeba tlakového vzduchu1,5 m převíjení ~0,5 m 3 /h převíjení s řezáním ~1 m 3 /h robotický přítlak 4 bar

6 Semi automatic machine for cutting and rewinding stretch film PPS This machine is destined for rewinding of stretch film (other soft materials also) with possibility of cutting to thinner strips. TECHNICAL PARAMETERS Power input 3 kw Voltage 1 x 230 V Need of pressured air rewinding ~0,5 m 3 /h rewinding with cutting ~1 m 3 /h robotic thrust 4 bar Maximal width of unwinded roll 500 mm Regulation of main roller speed 0 do 2170 ot/min. Dimensions 1900 x 1000 x 900 mm Weight 250 kg Speed of winding (productivity) dependes on speed of main roller. For speed of main roller of 1500 rot/min, output is app 800 mts/min. Czech Republic

TECHNICAL PARAMETERS Power input 3 kw Voltage 1 x 230 V Need of pressured air rewinding ~0,5 m 3 /h rewinding with cutting ~1 m 3 /h robotic thrust 4 bar

7 Automatický stroj pro převíjení stretch fólie APS TECHNICKÉ PARAMETRY příkon 3 kw napětí 1 x 230 V potřeba tlakového vzduchu1,5 m převíjení ~1,5m3/h robotický přítlak 5 bar maximální šíře převíjené role 500 mm regulace rychlosti hlavního válce 0 do 2170 ot/min maximální rychlost převíjení m/min rozměry x 1200 x 1500 mm hmotnost 300 kg volitelně lze stroj upravit pro převíjení jak na ruční tak strojní role. Tento stroj je určen k převíjení stretch fólie z Jumbo rolí na menší role v plně automatizovaném cyklu od automatického braní tubusů přes navinutí a odřezání až po vysunutí navinuté role.

rozměry 2 000 x 1200 x 1500 mm hmotnost 300 kg volitelně lze stroj upravit pro převíjení jak na ruční tak strojní role.

8 Full automatic machine for rewinding stretch film APS TECHNICAL PARAMETERS Power input 3 kw Voltage 1 x 230 V Need of pressured air rewinding ~1,5m3/h robotic thrust 5 bar Maximal width of unwinded roll 500 mm Regulation of main roller speed 0 do 2170 ot/min Maximal speed of winding m/min Dimensions x 1200 x 1500 mm Weight 300 kg Optionable can be modified to support winding on handy and machine rolls also. This machine is full automatic machine for rewinding stretch films from jumbo rolls to smaller stretch film rolls. Full automatic process includes automatic taking of tubes, winding, cutting and putting out of final roll. Czech Republic

1500 mm Weight 300 kg Optionable can be modified to support winding on handy and machine rolls also.

9 Ovíjecí stroj na balení ruční stretch fólie po 4 nebo 6 rolích OS Zařízení je určeno pro ovíjení a balení rolí s navinutou stretch fólií (v ručním provedení). Možno ovíjet balení po 4 nebo 6 rolích, přičemž nezáleží na průměru a hmotnosti rolí (od 1,6 do 3 kg). Toto zařízení přináší efektivní úsporu na jinak nutných krabicích pro balení. TECHNICKÉ PARAMETRY příkon napětí rozměry hmotnost Možnost regulace počtu ovinů. 3 kw 1 x 230 V 1600 x 1000 x 900 mm 100 kg

Možno ovíjet balení po 4 nebo 6 rolích, přičemž nezáleží na průměru a hmotnosti rolí (od 1,6 do 3 kg).

10 Coating Machine for packing of hand stretch rolls (4 or 6 together) Machine is assigned to coating and packing of hand stretch rolls. It is designed for packing of 4 or 6 rolls together, that process is not dependant on diameter or weight of rolls (from 1,6 to 3 kg). The main goal of this machine is cost saving thanks to elimination of boxes, which are used for packing usually. TECHNICAL PARAMETERS Power input Voltage Dimensions Weight Possibility of number of winds setting. 3 kw 1 x 230 V 1600 x 1000 x 900 mm 100 kg Czech Republic

The main goal of this machine is cost saving thanks to elimination of boxes, which are used for packing usually.

11 Řezací stroj pro dělení materiálů v rolích RSU Tento stroj je určen k dělení měkkých materiálů jako například dvouvrstvá vlnitá lepenka, bublinková fólie, pěnový polyetylen, atd. z rolí na přířezy. V základní variantě umožňuje příčné řezaní, lze ho však dovybavit příslušenstvím pro podélné řezání. Při použití příslušenství pro navíjení může být řezaný materiál na výstupu opět navíjen tvorba menších návinů. TECHNICKÉ PARAMETRY model RSU 1300 RSU 1700 RSU 2200 šířka řezaného materiálu max mm mm mm příkon 2 kw napětí 3 x 400 V, 50 Hz spotřeba vzduchu ~0,5 m3/h robotický přítlak 6-8 bar čas příčného řezu 4 sec 5,5 sec 7 sec rychlost podávání 20 m / min. (max) rozměry (bez příslušenství) 1400 x 2260 x 1500 mm 1400 x 2650 x 1500 mm 1400 x 3080 x 1500 mm hmotnost (bez příslušenství) 380 kg 400 kg 430 kg

Při použití příslušenství pro navíjení může být řezaný materiál na výstupu opět navíjen tvorba menších návinů.

12 Semiautomatic machine for cutting material in rolls RSU This machine is destined for cutting of different soft materials as LDPE bubble film, two layer corrugated cardboard, LDPE foam from rolls to cuts. There is possibility of crosswise cutting in standard variant, with additional accessory there can be also longwise cutting done. With special winding accessory material on output can be winded again making of shorter winds. TECHNICAL PARAMETERS Model RSU 1300 RSU 1700 RSU 2200 Width of cut material Max mm mm mm Power input 2 kw Voltage 3 x 400 V, 50 Hz Need of pressured air ~0,5 m3/h Robotic thrust 6-8 bar Time of crosswise cut 4 sec 5,5 sec 7 sec Speed of feeding 20 m / min. (max) Dimensions (w/o accesory) 1400 x 2260 x 1500 mm 1400 x 2650 x 1500 mm 1400 x 3080 x 1500 mm Weight (w/o accesory) 380 kg 400 kg 430 kg Czech Republic

With special winding accessory material on output can be winded again making of shorter winds.
