1 Zavlažovací systémy 2007

2 Sprinklersystem pro Sprinklersystem pro Systém výsuvných zadešťovačů pro profesionální uživatele. Obzvláště vhodný pro použití v soukromých zahradách, také však k zavlažování komerčních zelených ploch. Kompletní sortiment jedné značky. Výsuvné zadešťovače Rozmanité modely zadešťovačů pro individuální přizpůsobení podle zavlažované plochy. Inovativní řešení zjednodušují manipulaci, plánování systému a jeho instalaci. Novinka: víceplošný výsuvný zadešťovač AquaContour automatic. Revoluce na trhu s výsuvnými zadešťovači Snadné zavlažování individuálních / asymetrických ploch. Cílené plošné pokrytí díky variabilnímu dosahu a možnosti uložení až 50 obrysových bodů. max. 380m² Zapuštěný čtyřplošný zadešťovač Snadné, pohodlné zavlažování čtvercových a obdélníkových ploch. Variabilní zavlažovaná plocha. Turbínový výsuvný zadešťovač 4 modely s podobným průtokem vody a rozdílným dosahem pro individuální kombinaci na jedné zavlažovací větvi. Redukují náklady na plánování a pokládku. Turbínový výsuvný zadešťovač 200 a 380 s paměťovou funkcí: zadešťovač se při neúmyslném nebo záměrném přetočení hlavy zadešťovače sám vrátí zpět do původně nastaveného zavlažovaného sektoru. 2

3 Sprinklersystem pro Technika spojování trubek Quick & Easy rychlá spojovací technika Jedinečná na trhu. Montáž resp. demontáž trubek pomocí jednoduchého, definovaného pootočení závitového spojení o º Quick &Easy 25 mm 32 mm Samotěsnící závitové spojení, takže není potřeba dodatečně používat těsnicí materiál. Provozní tlak do 16 bar*. Síla tahu min N ( 150 kg)*. Hodí se pro všechny běžně prodávané PE-trubky s vnějším průměrem 25 a 32 mm. *Měřeno při teplotě 20 C. Řídící technika Možnost volby: Flexibilní přímé programování ventilů - provoz na baterie Inovační modulární řízení ventilů pomocí kabelu 3

4 Název výrobku č.v. EAN Jedn. Sprinklersystem pro víceplošný výsuvný zadešťovač AquaContour automatic Komfortní zadešťovač k individuálnímu zavlažování téměř každé zahrady. Lze snadno naprogramovat dva různé obrysy zahrady, např. před a za domem a kdykoliv je znovu vyvolat. Každý program může individuálně uložit až 50 obrysových bodů zahrady. Zavlažovaný sektor: nastavitelný pomocí kolečka. Dosah: variabilně nastavitelný od 3 m do max. 11 m. Zavlažovaná plocha: 50 m m 2. S dvěma pouzdry do půdy pro přesné umístění zavlažovače na programované zavlažované ploše. Dva trny k fixaci zavlažovače novinka zapuštěný čtyřplošný zadešťovač R 140 Snadné, pohodlné zavlažování čtvercových a obdélníkových ploch. Možnost kombinace s turbínovým výsuvným zadešťovačem T 50, T 200 a T 380. Nastavitelná zavlažovaná plocha od 12 do 140 m 2. Šířka kropení 3,5 8,5 m. Dosah 3,5 16,5 m. Integrovaný filtr na nečistoty. Přípojka: vnitřní závit 3/4. Volně se 4-barevnou nálepkou turbínový výsuvný zadešťovač T 50 K zavlažování menších travnatých ploch. Možnost kombinace s turbínovým výsuvným zadešťovačem T 200 a T 380, taky se zapuštěným čtyřplošným zadešťovačem R 140. Zavlažovaná plocha do 50 m 2. Dosah nastavitelný od 2 do 4 m. 4-stupňové nastavení sektoru: 90, 180, 270, 360. Integrované sítko na nečistoty. Přípojka: vnitřní závit 1/2. Volně se 4-barevnou nálepkou turbínový výsuvný zadešťovač T 200 K zavlažování středně velkých travnatých ploch. Možnost kombinace s turbínovým výsuvným zadešťovačem T 50 a T 380, taky se zapuštěným čtyřplošným zadešťovačem R 140. Zavlažovaná plocha do 200 m 2. Dosah nastavitelný od 5 do 8 m. Plynulé nastavení sektoru od 25 do 360. Pojistka proti vandalismu prostřednictvím paměťové funkce: zadešťovač se vrátí zpět automaticky na původně nastavený sektor. 4 volitelně namontovatelné trysky s rozdílným průtokem vody. Pro rovnoměrné zavlažování v případě spojení více zadešťovačů s rozdílně nastaveným zavlažovacím sektorem: tryska 4: 25 90, tryska 3: , tryska 2: , tryska 1: Integrované sítko na nečistoty. Spolehlivý, vícestupňový turbínový pohon. Přípojka: vnitřní závit 1/2. Volně se 4-barevnou nálepkou

5 Název výrobku č.v. EAN Jedn. Sprinklersystem pro turbínový výsuvný zadešťovač T 380 K zavlažování větších travnatých ploch. Možnost kombinace s turbínovým výsuvným zadešťovačem T 50 a T 200, taky se zapuštěným čtyřplošným zadešťovačem R 140. Zavlažovaná plocha do 380 m 2. Dosah nastavitelný od 6 do 11 m. Plynulé nastavení sektoru od Pojistka proti vandalismu pomocí paměťové funkce: zadešťovač se vrátí zpět automaticky na původně nastavený sektor. 4 volitelné trysky s rozdílným průtokem vody. Pro rovnoměrné zavlažování v případě spojení více zadešťovačů s rozdílně nastaveným zavlažovacím sektorem: tryska 4: 25 90, tryska 3: , tryska 2: , tryska 1: Integrované sítko na nečistoty. Spolehlivý, vícestupňový turbínový pohon. Přípojka: vnitřní závit 3/4. Volně se 4-barevnou nálepkou Výsuvný zadešťovač S K zavlažování menších travnatých ploch. Regulovatelný dosah. Uzavíratelný průtok vody. Nastavitelný směr postřiku. Integrované sítko na nečistoty. Přípojka: vnitřní závit 1/2. Volně se 4-barevnou nálepkou Výsuvný zadešťovač S 80 S kruhovou a výsečovou tryskou. Zavlažovaná plocha do 80 m 2. Dosah 2,5 5 m. Zavlažovaný sektor Výsuvný zadešťovač S-CS S pruhovou tryskou. Dosah 6 12 m. Šířka kropení 1 2 m Výsuvný zadešťovač S-ES S koncovou pruhovou tryskou. Dosah 3 6 m. Šířka kropení 1 2 m výsuvný zadešťovač S 80/300 K zavlažování přes vyšší rostliny. Délka pístu zadešťovače 300 mm. Přípojka: vnější závit 3/4. Výkonové údaje jako u výsuvného zadešťovače S

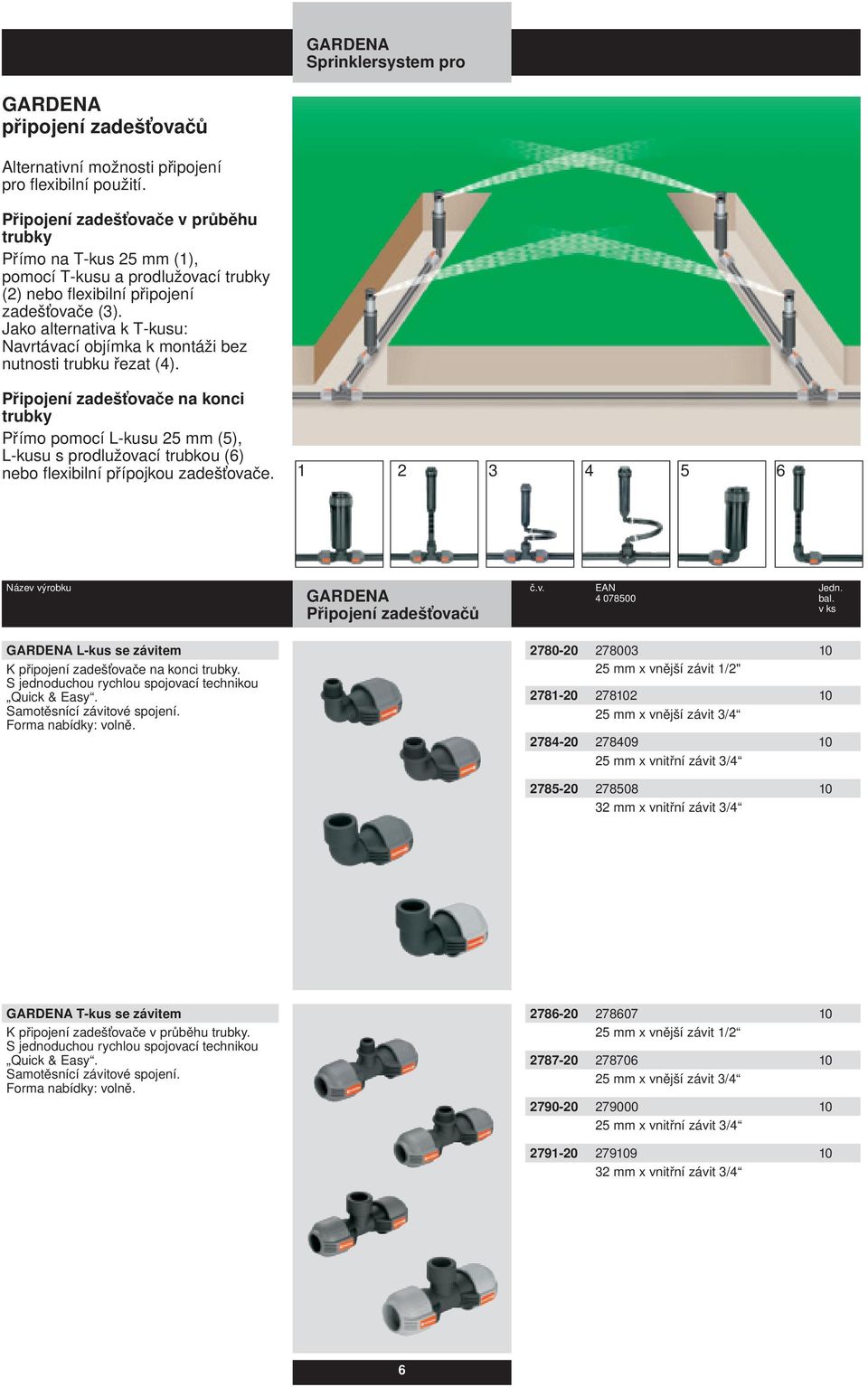

6 Sprinklersystem pro připojení zadešťovačů Alternativní možnosti připojení pro flexibilní použití. Připojení zadešťovače v průběhu trubky Přímo na T-kus 25 mm (1), pomocí T-kusu a prodlužovací trubky (2) nebo flexibilní připojení zadešťovače (3). Jako alternativa k T-kusu: Navrtávací objímka k montáži bez nutnosti trubku řezat (4). Připojení zadešťovače na konci trubky Přímo pomocí L-kusu 25 mm (5), L-kusu s prodlužovací trubkou (6) nebo flexibilní přípojkou zadešťovače Název výrobku č.v. EAN Jedn. Připojení zadešťovačů L-kus se závitem K připojení zadešťovače na konci trubky. S jednoduchou rychlou spojovací technikou Quick & Easy. Samotěsnící závitové spojení mm x vnější závit 1/2" mm x vnější závit 3/ mm x vnitřní závit 3/ mm x vnitřní závit 3/4 T-kus se závitem K připojení zadešťovače v průběhu trubky. S jednoduchou rychlou spojovací technikou Quick & Easy. Samotěsnící závitové spojení mm x vnější závit 1/ mm x vnější závit 3/ mm x vnitřní závit 3/ mm x vnitřní závit 3/4 6

7 Název výrobku č.v. EAN Jedn. Sprinklersystem pro navrtávací objímka K připojení zadešťovače v průběhu trubky. Pevná kovová matice pro zjednodušení montáže. Forma nabídky: volně v plastovém sáčku mm x vnitřní závit 3/ mm x vnitřní závit 3/4 řezák pro navrtávací objímku Snadné provrtání trubky bez použití vrtačky. Nedochází k poškození či znečištění rozvodné trubky. Tvrzený kovový břit zajišťuje dlouhou životnost. Otvor v držadle pro vyhazování odpadu z řezání závit 3/4 prodlužovací trubka K inline připojení zadešťovače ve spojení s navrtávací objímkou nebo T/L-kusy s vnitřním závitem. Lze zkrátit dle individuálních požadavků /4 x 1/ /4 x 3/4 připojení zadešťovače K flexibilnímu outline připojení zadešťovače ve spojení s navrtávací objímkou nebo T/L kusy s vnitřním závitem /4 x 1/ /4 x 3/4 Artikelbezeichnung Název výrobku VE Rohre trubky č.v. EAN Jedn in bal. Stck. rozvodná trubka Pro nadzemní i podzemní pokládku. UV-stálá a nepropouštějící světlo, odolná vůči stárnutí a povětrnostním podmínkám. Provozní tlak do 6 bar mm, role 25 m mm, role 50 m mm, role 25 m mm, role 50 m 7

8 Sprinklersystem pro Profesionální spojení trubek v oblasti zavlažování: Provozní tlak do 16 bar*. Prověřeno podle ISO Montáž/demontáž trubek pomocí jednoduchého, definovaného otočení o 140. Odolné vůči úderu a povětrnostním podmínkám, UV-stálé. Pro trubky 25 a 32 mm. * Měřeno při 20 C. 140º Quick &Easy Název výrobku č.v. EAN Jedn. Sprinklersystem pro T-kus K odbočení trubky. S jednoduchou rychlou spojovací technikou Quick & Easy mm mm L-kus Ke změně směru rozvodné trubky. S jednoduchou rychlou spojovací technikou Quick & Easy mm mm spojka K prodloužení trubky. S jednoduchou rychlou spojovací technikou Quick & Easy mm mm redukční spojka K přechodu z trubky 32 mm na trubku 25 mm mm 25 mm koncovka K ukončení rozvodné trubky. S jednoduchou rychlou spojovací technikou Quick & Easy mm mm 8

9 Sprinklersystem pro Rychlé připojení na vodovodní kohoutek Demontovatelné rychlé připojení přes připojovací krabici. K připojení rozvodné trubky 25 mm. Univerzální možnosti připojení na rozvod vody: trvalé přímé připojení na domácí vodovodní síť. Pomocí spojek s vnitřním nebo vnějším závitem. Vhodné pro rozvodné trubky 25 a 32 mm. Název výrobku č.v. EAN Jedn. Sprinklersystem pro připojovací krabice Pro systém 25 mm. Komfortní přívod vody. Zástrčné napojení hadic na vodovodní kohoutek. Snadné a rychlé rozpojování a znovuspojování. Odolná vůči mrazu díky automatickému odvodňovacímu ventilu. Vnější závit 3/ novinka profi-systém připojovací sada K připojení připojovací krabice na vodovodní kohoutek. Obsah: 1 šroubení s adaptérem pro vodovodní kohoutek se závitem 26,5 mm (3/4 ) a 33,3 mm (1 ). 2 profi-systém rychlospojky pro hadice 19 mm (3/4 ) přípojka na vodovodní kohoutek Tlakově stálá přípojka na vodovodní kohoutek při použití zavlažovacího ventilu nebo systému Pipeline. Pro vodovodní kohoutky se závitem 26,5 mm (3/4 ) a 33,3 mm (G 1 ). S objímkou k upevnění zahradní hadice 19 mm (3/4 ) spojka K připojení trubky na vodovodní síť jakož i zavlažovačů se závitem. S jednoduchou rychlou spojovací technikou Quick & Easy. Samotěsnící závitové spojení mm x vnitřní závit 3/4 Vhodná pro připojovací krabici a vodní zásuvku, centrální filtr a výsuvné zadešťovače S 80/ mm x vnitřní závit 1 Vhodná pro box na ventily V1 a V mm x vnější závit 1 Vhodná pro zavlažovací ventily 9 V a 24 V mm x vnitřní závit 3/4 Vhodná pro připojovací krabici a vodní zásuvku, centrální filtr a výsuvný zadešťovač S 80/ mm x vnitřní závit 1 Vhodná pro box na ventily V1 a V mm x vnější závit 1 Vhodná pro zavlažovací ventily 9 V a 24 V

10 stop Sprinklersystem pro příslušenství Ještě větší komfort díky individuálnímu přívodu vody na zahradu. Vodní zásuvka pro odběr vody kdekoliv na zahradě jako proud ze zásuvky. Odolné vůči mrazu díky automatickému odvodňovacímu ventilu pro automatické vyprázdnění systému. Název výrobku č.v. EAN Jedn. Sprinklersystem pro vodní zásuvka K podzemní instalaci. K odběru vody na libovolném místě v zahradě. Přípojka vody se stopventilem: odpojením hadice se průtok vody automaticky zastaví, napojením hadice voda opět proudí. Odolná vůči mrazu díky integrovanému odvodňovacímu ventilu. S vnějším závitem 3/ centrální filtr K zachycení nečistot ve vodě z potrubí. Předřazuje se centrálně před systém. Možnost použití při nadzemní i podzemní pokládce. Odnímatelný filtr pro snadné čištění filtru. Použitelné také ve spojení s čerpadly a jinými zavlažovacími přístroji. S vnějším závitem 3/ odvodňovací ventil K automatickému odvodnění systému při jeho odstavení z provozu. Instalovat na nejnižším místě systému. Se závitem 3/4. Vhodný k T- a L-kusu 25 a 32 mm s vnitřním závitem

11 61-44_PRO_BWT_Bild_2007.qxd :33 Page 11 Mirco-Drip-System Micro-Drip-System: Úsporný způsob zavlažování zahrady Mnohostranné použití pro solitérní rostliny, rostliny v řadách nebo pro zavlažování ploch. Možnost plnoautomatického řízení. Quick & Easy jednoduchá spojovací technika Jedinečná na trhu: Pro snadné sestavení a uvolnění trubkových spojek 13 mm (1/2 ) a 4,6 mm (3/16 ). Název výrobku Micro-Drip-System č.v. EAN Jedn. bal. regulovatelný řadový kapač Regulovatelný v rozsahu 0 20 l/h. Pro řadové zavlažování rostlin s rozdílnou potřebou vody. Odnímatelná nastavovací objímka s integrovanou čisticí jehlou Obsah: 10 řadových kapačů, 1 uzavírací zátka řadový kapač s regulací tlaku Konstantní spotřeba vody 2 l/h nezávisle na tlaku (0,5 4 bar). Pro rostliny v řádkové výsadbě s obdobnou potřebou vody. Trvale spolehlivá funkce pomocí membránové/labyrintové techniky. Samočisticí Obsah: 10 řadových kapačů, 1 uzavírací zátka řadový kapač Automatická regulace. Pro zavlažování řadové výsadby s podobnou nebo stejnou potřebou vody např. v balkónových truhlících. S jednoduchou rychlou spojovací technikou Quick & Easy Řadový kapač 2 l/h Obsah: 10 kapačů, 1 čisticí jehla, 1 uzavírací zátka regulovatelný koncový kapač Regulovatelný v rozsahu 0 20 l/h. Pro bodové zavlažování jednotlivých rostlin a delších řad rostlin s rozdílnou potřebou vody. Odnímatelná nastavovací objímka s integrovanou čisticí jehlou Obsah: 10 koncových kapačů 10 koncový kapač s regulací tlaku Konstantní spotřeba vody 2 l/h nezávisle na tlaku (0,5 4 bar). Ideální pro svahy nebo delší kapací rozvody. Pro rostliny s obdobnou potřebou vody. Trvale spolehlivá funkce pomocí membránové/labyrintové techniky. Samočisticí Obsah: 10 kusů 10 koncový kapač Pro bodové zavlažování jednotlivých rostlin nebo delších řad rostlin s podobnou nebo stejnou potřebou vody Koncový kapač 2 l/h - obsah: 25 kapačů, 1 čisticí jehla Řadový kapač 4 l/h Obsah: 10 kapačů, 1 čisticí jehla, 1 uzavírací zátka Koncový kapač 4l/h - obsah: 25 kapačů, 1 čisticí jehla 11

12 Název výrobku č.v. EAN Jedn. Micro-Drip-System sada kapačů Pro 3 běžné metry balkónových truhlíků Obsah: 12 trubkových úseků 20 cm, 14 řadových kapačů 2 l/h, 1 koncový kapač 2 l/h, 1 čisticí jehla. maloplošné trysky Pro cílené zavlažování malých ploch např. zavlažování trsů nebo keřů. Zavlažovací průměr nastavitelný od 10 do 40 cm. Odnímatelná nastavovací objímka s integrovanou čisticí jehlou Obsah: 10 kusů Obsah: 10 kusů, 1 uzavírací zátka pro montáž do rozdělovací trubky 4,6 mm (3/16 ) čtyřplošný zavlažovač Vario 50 Pro zavlažování čtvercových a obdélníkových ploch. Zavlažovaná plocha 5 50 m 2. Nastavitelná šířka postřiku 2 5 m. Variabilní dosah od 2,5 do 10 m. Výškově nastavitelný s prodlužovací trubkou (8362). Fixace do půdy pomocí trubkového vedení (8328). Možnost upevnění na pevném podkladu. Dodávka s uzavírací zátkou prodlužovací trubka Pro čtyřplošný zavlažovač Vario 50. K zavlažování přes vyšší rostliny. Montuje se mezi zavlažovací hlavu a patku. Délka 20 cm Obsah: 2 kusy 6-plošná rozstřikovací tryska Ideální pro flexibilní zavlažování. Forma zavlažování nastavitelná pomocí otočného knoflíku. Regulovatelný dosah. Možnost prodloužení pomocí prodlužovací trubky (1377) Obsah: 2 kusy rotační rozprašovací zavlažovač 360 K plošnému zavlažování s jemným postřikem. Dosah cca 3,5 m. Možnost prodloužení prodlužovací trubkou (1377). Regulovatelnost pomocí uzavíracího ventilu (8357) Obsah: 2 kusy rozprašovací tryska K plošnému zavlažování v záhonech s jemným postřikem. Dosah cca 3 m. Možnost prodloužení prodlužovací trubkou (1377), regulovatelný pomocí regulačního ventilu (1374) Rozprašovací tryska 360 Obsah: 5 kusů Rozprašovací tryska 180 Obsah: 5 kusů Rozprašovací tryska 90 Obsah: 5 kusů 12

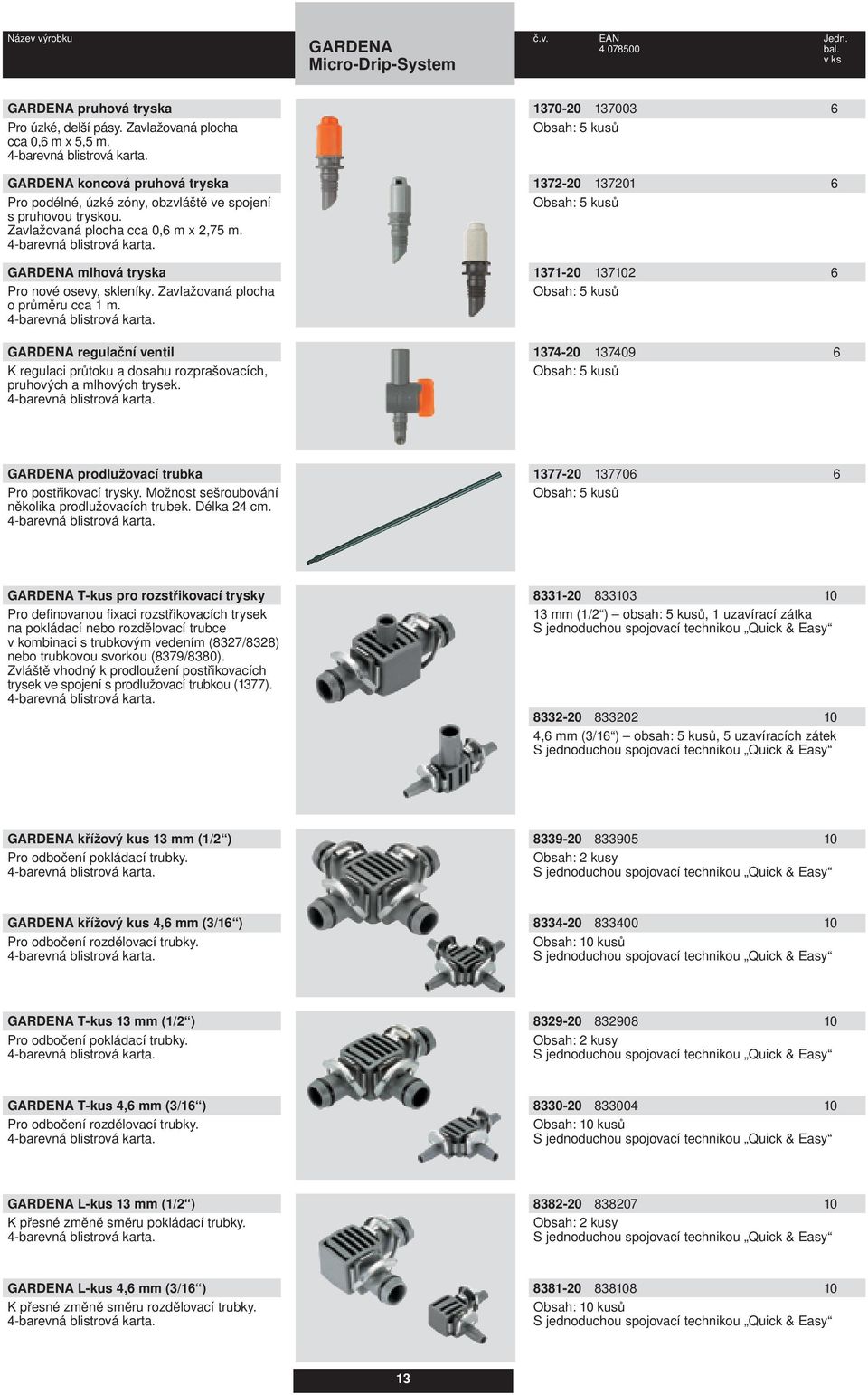

13 Název výrobku č.v. EAN Jedn. Micro-Drip-System pruhová tryska Pro úzké, delší pásy. Zavlažovaná plocha cca 0,6 m x 5,5 m. koncová pruhová tryska Pro podélné, úzké zóny, obzvláště ve spojení s pruhovou tryskou. Zavlažovaná plocha cca 0,6 m x 2,75 m. mlhová tryska Pro nové osevy, skleníky. Zavlažovaná plocha o průměru cca 1 m. regulační ventil K regulaci průtoku a dosahu rozprašovacích, pruhových a mlhových trysek Obsah: 5 kusů Obsah: 5 kusů Obsah: 5 kusů Obsah: 5 kusů prodlužovací trubka Pro postřikovací trysky. Možnost sešroubování několika prodlužovacích trubek. Délka 24 cm Obsah: 5 kusů T-kus pro rozstřikovací trysky Pro definovanou fixaci rozstřikovacích trysek na pokládací nebo rozdělovací trubce v kombinaci s trubkovým vedením (8327/8328) nebo trubkovou svorkou (8379/8380). Zvláště vhodný k prodloužení postřikovacích trysek ve spojení s prodlužovací trubkou (1377) mm (1/2 ) obsah: 5 kusů, 1 uzavírací zátka ,6 mm (3/16 ) obsah: 5 kusů, 5 uzavíracích zátek křížový kus 13 mm (1/2 ) Pro odbočení pokládací trubky Obsah: 2 kusy křížový kus 4,6 mm (3/16 ) Pro odbočení rozdělovací trubky Obsah: 10 kusů T-kus 13 mm (1/2 ) Pro odbočení pokládací trubky Obsah: 2 kusy T-kus 4,6 mm (3/16 ) Pro odbočení rozdělovací trubky Obsah: 10 kusů L-kus 13 mm (1/2 ) K přesné změně směru pokládací trubky Obsah: 2 kusy L-kus 4,6 mm (3/16 ) K přesné změně směru rozdělovací trubky Obsah: 10 kusů 13

14 Název výrobku č.v. EAN Jedn. Micro-Drip-System redukční T-kus 13 mm (1/2 ) 4,6 mm (3/16 ) Pro přechod z pokládací trubky na rozdělovací trubku Obsah: 5 kusů spojka 13 mm (1/2 ) K prodloužení pokládací trubky. spojka 4,6 mm (3/16 ) K prodloužení pokládací trubky Obsah: 3 kusy Obsah: 10 kusů uzavírací zátka 13 mm (1/2 ) Pro pokládací trubku. uzavírací zátka 4,6 mm (3/16 ) K uzavření děrování v pokládací trubce. K uzavření rozdělovací trubky Obsah: 5 kusů Obsah: 10 kusů montážní pomůcka K montáži koncových kapačů, rozprašovacích trysek a spojek 4,6 mm (3/16 ) uzavírací ventil 13 mm (1/2 ) K uzavření jednotlivých pokládacích trubek. 4-barevná informační karta uzavírací ventil 4,6 mm (3/16 ) K uzavření jednotlivých rozdělovacích trubek a k plynulé regulaci dosahu rozprašovacích trysek Obsah: 2 kusy trubková svorka K upevnění trubky na pevném podkladu a k definované fixaci rozstřikovacích trysek v pokládací a rozdělovací trubce. Výškové přizpůsobení rozstřikovacích trysek ve spojení s T-kusem pro postřikovací trysky (8331/8332) a prodlužovací trubkou (1377) mm (1/2 ) Obsah: 2 kusy 4-barevná blistrová karta ,6 mm (3/16 ) Obsah: 5 kusů 4-barevná blistrová karta 14

15 Název výrobku č.v. EAN Jedn. Micro-Drip-System držák trubky K vedení a upevnění rozdělovací trubky do půdy. Ideální k fixování kapačů při zavlažování hrnkových rostlin ,6 mm (3/16 ) 10 kusů vedení trubky K upevnění trubky do půdy a k definované fixaci rozstřikovacích trysek v pokládací a rozdělovací trubce. Výškové přizpůsobení rozstřikovacích trysek ve spojení s T-kusem pro rozstřikovací trysky (8331/8332) a prodlužovací trubku (1377) mm (1/2 ) 3 kusy (3/16 ) 3 kusy pokládací trubka 13 mm (1/2 ) Centrální zásobovací vedení v systému kapkové závlahy. Nepropouští světlo, stabilizována proti UV. Pokládka možná nad i pod zemí. Namotaná role se 4-barevnou etiketou m role m role rozdělovací trubka 4,6 mm (3/16 ) Přiváděcí trubka pro kapače a rozprašovací trysky. Nepropouští světlo, stabilizována proti UV. Pokládka možná nad i pod zemí. Role se 4-barevným displejovým kartonem m role m role základní přístroj 1000 Základní prvek systému Micro-Drip. 2 funkce: filtrace vody a redukce vstupního tlaku na pracovní tlak cca 1,5 baru Průtok vody až 1000 l/h. Vybavený pro rychlé napojení šroubením a přípojkou na pokládací trubku. základní přístroj 2000 Základní prvek systému Micro-Drip. S velkoobjemovým filtrem. Redukce tlaku na cca 1,5 bar Průtok vody až cca 2000 l/h. Vybaveno šroubením 901 a přípojkou na pokládací trubku. Pro možnost přímého napojení vybaveno šroubením 901 a přípojkami na pokládací a rozdělovací trubku. S jednoduchou spojovací technikou Quick & Easy. 15

16 Micro-Drip-System Novinka: podzemní kapací hadice Inovace na trhu s kapkovou závlahou Nadzemní kapací hadice Nadzemní instalace např. pro rostliny v řadách (keře) a záhony. Úsporné díky kapkové závlaze. Snadná instalace Výhody kapače: 1 Samozavírací, díky tomu nehrozí znečištění po uvedení mimo provoz. 2 Vyrovnává tlak pro rovnoměrné zavlažování až do 200 m. Ideální pro svahy. 3 Samočisticí prostřednictvím membránové / labyrintové techniky pro bezúdržbový provoz. 4 S bariérou proti přerůstání kořenů. Samočisticí díky labyrintové technice. Název výrobku č.v. EAN Jedn. Micro-Drip-System kapací hadice podzemní Pro rostliny v delších řadách. Vzdálenost kapačů 30 cm. Průměr 13 mm (1/2 ). Max. délka kapací hadice 100 m (se základním přístrojem umístěným uprostřed). 4-barevný displej Kompletně připravená k připojení se základním přístrojem 1000 a uzavíracími zátkami. Délka 50 m m Bez armatur. 50 m role kapací hadice 4 l/h Pro rostliny v delších řadách. Vzdálenost kapačů 30 cm. Průměr 13 mm (1/2 ). Max. délka kapací hadice 100 m (se základním přístrojem umístěným uprostřed). 4-barevný displej Kompletně připravená k připojení se základním přístrojem 1000 a uzavíracími zátkami. Délka 50 m m Bez armatur. 50 m role 16

17 Micro-Drip-System Zavlažování bez vodovodního kohoutku zavlažování o dovolené Automatická kapková závlaha až pro 36 rostlin v květináči. Ideální v době dovolené. Zásobování vodou ze zásobníku s čerpadlem. 3 kapkové rozdělovače s rozdílnou spotřebou vody po 12 výstupech pro potřebné, jemně dávkované zavlažování rostlin. zavlažování květinových truhlíků Automatické zavlažování 5 6 m květinových truhlíků. Zásobování vodou nezávislé na vodovodním kohoutku ze zásobníku pomocí čerpadla. S přípojkou na senzor pro úsporné zavlažování. Název výrobku č.v. EAN Jedn. Micro-Drip-System zavlažování o dovolené Až pro 36 hrnkových rostlin. Zavlažování se aktivuje denně na 1 minutu pomocí transformátoru s integrovaným časovým spínačem. Výdej vody na každý výstup rozdělovače: Světle šedý rozdělovač 15 ml/min Středně šedý rozdělovač 30 ml/min Tmavě šedý rozdělovač 60 ml/min Zapouzdřený transformátor nízkého napětí (14 V) pro použití v interiéru i exteriéru y. Držák hadiček k fixaci až 3 kapacích hadic na jeden květináč. Rozšiřovací díly jsou k dostání v servisu Obsah: transformátor s časovým spínačem, čerpadlo s filtrem na nečistoty, 3 kapkové rozdělovače po 12 vývodech, 9 m rozdělovací hadice, 30 m kapací hadice, 36 držáků hadice, 20 uzavíracích zátek. zavlažování o dovolené Provedení jako u č.v. 1265, avšak s přídavným zásobníkem na 9 l. 4-barevný obal plnoautomatické zavlažování květinových truhlíků Plnoautomatické zavlažování květinových truhlíků řízené počítačem. Nezávislé na vodovodním kohoutku. Až pro 5 6 m květinových truhlíků. Možnost rozšíření. Jednoduchá volba zavlažovacích údajů z 13 stálých programů. Doplňkově možnost přípojky pro elektronický dešťový senzor č.v a čidlo půdní vlhkosti č.v Obsah: transformátor s otočným knoflíkem pro volbu zavlažovacího programu, y, nízkonapěťové čerpadlo 14 V s kalovým filtrem, 25 kapačů cca 2 l/h s uzavírací zátkou a čisticí jehlou, 10 m rozvodné hadice 4,6 mm (3/16 ), 15 držáků. 17

18 Řízení zavlažování Větší komfort pomocí automatického řízení zavlažovacího systému Libovolně možnost řízení pomocí mobilního přímého programování ventilů nebo modulárního řízení ventilů přes kabel. řízení zavlažování 4040 modular K řízení až 4 zavlažovacích ventilů 24 V. Možnost rozšíření pomocí rozšiřovacích modulů 2040 až pro 12 ventilů. Použitelné uvnitř nebo venku. Až 4 nezávislé programy na zavlažovací ventil 1 Snadné programování pomocí vedení uživatele 2 Možnost změny délky zavlažování všech ventilů centrálně od 0 200% 3 Možnost manuálního provozu 4 Zablokování kláves dětská pojistka 5 Možnost připojení senzorů pro úsporné zavlažování Masterkanal pro provoz čerpadel k využití alternativních zdrojů vody. přímé programování zavlažovacích ventilů Ideální pro decentrální, bezkabelovou instalaci ventilů. Možnost řízení libovolného množství zavlažovacích ventilů 9 V. Možnost připojení senzorů pro úsporné zavlažování. Provoz na baterie. 1 2 Čidlo půdní vlhkosti 1 nebo dešťový senzor 2 zabraňují nebo přerušují zavlažování při dostatečné vlhkosti půdy nebo při náhlých dešťových srážkách. 18

19 Název výrobku č.v. EAN Jedn. Řízení zavlažování řízení zavlažování 4040 modular Až pro 4 zavlažovací ventily. Pomocí rozšiřovacího modulu 2040 lze počet zvýšit až na 12 ventilů. Kabelové propojení s ventily. Lze použít v interiéru i exteriéru. Až 4 programy pro jeden zavlažovací ventil. Dobu zavlažování všech ventilů lze centrálně upravovat v rozmezí 0 200%. Hlavní kanál pro ovládání čerpadla. Pojistka pro případ výpadku elektrického proudu alkalická baterie 9 V (není součástí balení). Možnost připojení dešťového senzoru nebo čidla půdní vlhkosti novinka y rozšiřovací modul 2040 Pro řízení zavlažování 4040 modular. Přípojka na jeden modul až 2 zavlažovacích ventilů 24 V. Lze použít v interiéru i exteriéru. Snadné zapojení do centrály novinka y zavlažovací ventil 24 V K provozu v kombinaci s řízením zavlažování 4040 modular nebo s rozšiřovacím modulem S vnitřním závitem 1. Možnost manuálního otvírání/zavírání. Samočistící jemný filtr pro bezporuchovou řídící techniku. Provozní tlak od 0,5 do 12 bar propojovací kabel 24 V K napojení až 6 zavlažovacích ventilů 24 V na řízení zavlažování 4040 modular. Max. délka kabelu 30 m. Max. napětí 30 V. 4-barevná páska. kabelová svorka 24 V K vodotěsnému napojení propojovacího kabelu na zavlažovací ventily 24 V při použití ventilových šachet č.v a 1292 a boxu na ventily V1. Snadné spojení stisknutím knoflíku. Max. napětí 30 V. Max. průměr kabelu 3,9 mm. 4-barevná blistrová karta, obsah: 6 kusů. řízení čerpadel 24 V K provozu čerpadla (do 2000 W) v kombinaci s řízením zavlažování 4040 modular. Kompletně s 10 m kabelem k flexibilnímu připojení na řízení zavlažování. Možnost prodloužení až na 50 m. Minimální průřez kabelu 0,25 mm 2. Vhodné pro použití venku (IP 44) m, průřez kabelu 7 x 0,5 mm průřez kabelu 0,33 do 1,5 mm y programovací jednotka K programování řídící jednotky. Až 6 volitelných zavlažovacích činností na den. Individuálně naprogramovatelné zavlažovací dny. Doba zavlažování nastavitelná od 1 minuty až do 9 hodin 59 minut. Přenos dat k řídící jednotce stisknutím tlačítka. Doba provozu cca 1 rok s baterií 1 x 9 V Alkaline (není součástí dodávky) y řídící jednotka K řízení zavlažovacích ventilů 9 V. Možnost napojení čidla půdní vlhkosti či dešťového senzoru. Doba provozu cca 1 rok s baterií 1 x 9 V Alkaline (není součástí dodávky) y 19

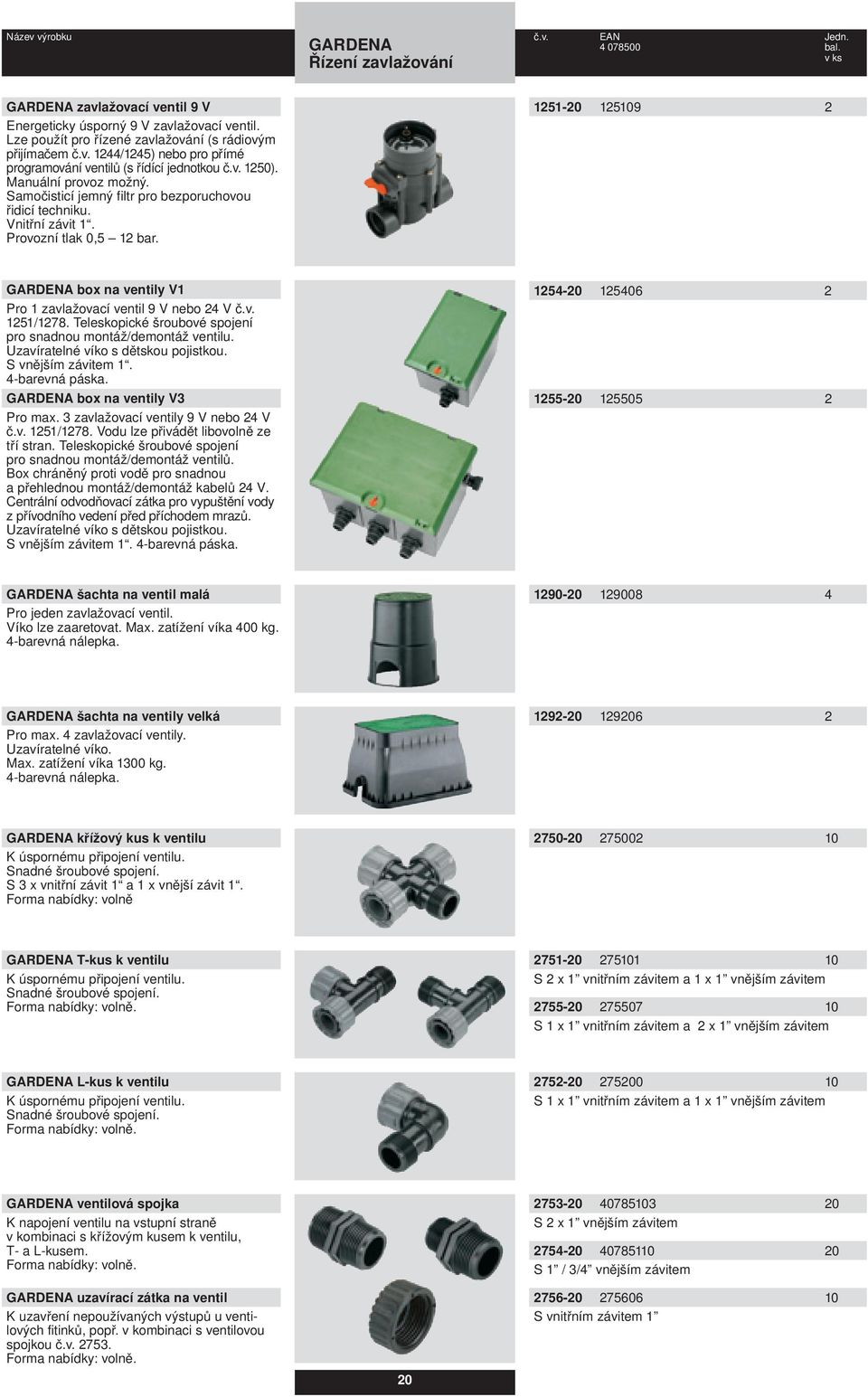

20 Název výrobku č.v. EAN Jedn. Řízení zavlažování zavlažovací ventil 9 V Energeticky úsporný 9 V zavlažovací ventil. Lze použít pro řízené zavlažování (s rádiovým přijímačem č.v. 1244/1245) nebo pro přímé programování ventilů (s řídící jednotkou č.v. 1250). Manuální provoz možný. Samočisticí jemný filtr pro bezporuchovou řidicí techniku. Vnitřní závit 1. Provozní tlak 0,5 12 bar box na ventily V1 Pro 1 zavlažovací ventil 9 V nebo 24 V č.v. 1251/1278. Teleskopické šroubové spojení pro snadnou montáž/demontáž ventilu. Uzavíratelné víko s dětskou pojistkou. S vnějším závitem 1. 4-barevná páska. box na ventily V3 Pro max. 3 zavlažovací ventily 9 V nebo 24 V č.v. 1251/1278. Vodu lze přivádět libovolně ze tří stran. Teleskopické šroubové spojení pro snadnou montáž/demontáž ventilů. Box chráněný proti vodě pro snadnou a přehlednou montáž/demontáž kabelů 24 V. Centrální odvodňovací zátka pro vypuštění vody z přívodního vedení před příchodem mrazů. Uzavíratelné víko s dětskou pojistkou. S vnějším závitem 1. 4-barevná páska šachta na ventil malá Pro jeden zavlažovací ventil. Víko lze zaaretovat. Max. zatížení víka 400 kg. 4-barevná nálepka šachta na ventily velká Pro max. 4 zavlažovací ventily. Uzavíratelné víko. Max. zatížení víka 1300 kg. 4-barevná nálepka křížový kus k ventilu K úspornému připojení ventilu. Snadné šroubové spojení. S 3 x vnitřní závit 1 a 1 x vnější závit 1. Forma nabídky: volně T-kus k ventilu K úspornému připojení ventilu. Snadné šroubové spojení S 2 x 1 vnitřním závitem a 1 x 1 vnějším závitem S 1 x 1 vnitřním závitem a 2 x 1 vnějším závitem L-kus k ventilu K úspornému připojení ventilu. Snadné šroubové spojení S 1 x 1 vnitřním závitem a 1 x 1 vnějším závitem ventilová spojka K napojení ventilu na vstupní straně v kombinaci s křížovým kusem k ventilu, T- a L-kusem. uzavírací zátka na ventil K uzavření nepoužívaných výstupů u ventilových fitinků, popř. v kombinaci s ventilovou spojkou č.v S 2 x 1 vnějším závitem S 1 / 3/4 vnějším závitem S vnitřním závitem 1

21 Řízení zavlažování Budoucnost automatického zavlažování zahrady: Zavlažovat úsporně a přesně podle potřeby s inovovaným čidlem půdní vlhkosti Novinka: čidlo půdní vlhkosti K zohlednění půdní vlhkosti při řízení automatického zavlažování. Trvale spolehlivá funkce díky elektrotermickému měřícímu principu (elektronické měření rozdílů v teplotě půdy). 1 Stupeň vlhkosti nastavitelný otočným knoflíkem 2 Ukazatel aktuální půdní vlhkosti 3 Ukazatel stavu baterie 4 Elektrotermický senzorový modul Novinka: zavlažovací automat A 1020 sensor Sada obsahuje zavlažovací hodiny a čidlo půdní vlhkosti. Inovace na trhu s výrobky pro řízení zavlažování: senzor otvírá a zavírá zavlažovací hodiny v závislosti na vlhkosti půdy. Možnost nastavení času (den, noc, každých 12, 24, 48 hodin). Název výrobku č.v. EAN Jedn. Řízení zavlažování zavlažovací automat C 1060 profi/solar Top-model s vysoce výkonnou solární buňkou a solárním akumulátorem, který je součástí dodávky. Není potřeba vyměňovat baterie. Výkonné solární články nabíjí akumulátor i při oblačnosti. Se startovací a vypínací automatikou. Elektronický datový displej. S individuální možností programování: až 6 zavlažování denně, doba trvání zavlažování až 9 hod 59 min. Libovolná volba zavlažovacích dní. I pro řízení automatického rozdělovače vody č.v Možnost připojení elektronického dešťového senzoru a čidla půdní vlhkosti. 4-barevné prezentační balení Pro kohoutky se závitem 26,5 mm (G 3/4) a 33,3 mm (G 1) Provozní tlak 0,5 12 bar zavlažovací automat C 1060 profi Komfortní model s elektronickým datovým displejem a možností individuálního programování. Možnost zavlažování až 6-krát denně. Délka zavlažování až 9 hod 59 min. Libovolná volba zavlažovacích dnů. I pro řízení automatického rozdělovače vody č.v Možnost připojení elektronického dešťového senzoru a čidla půdní vlhkosti. Provoz s alkalickou baterií 1 x 9 V po dobu cca 1 roku (není součástí balení). 4-barevné prezentační balení Pro kohoutky se závitem 26,5 mm (G 3/4) a 33,3 mm (G 1) Provozní tlak 0,5 12 bar 21

22 Název výrobku č.v. EAN Jedn. Řízení zavlažování zavlažovací automat C 1030 plus Elektronický datový displej. Možnost zavlažování až 3 krát denně. Délka zavlažování až 7 hod. 59 min. Provoz s alkalickou baterií 1 x 9 V po dobu cca 1 roku (není v balení). Možnost připojení elektronického dešťového senzoru a čidla půdní vlhkosti. 4-barevné prezentační balení Pro vodovodní kohoutky se závitem 26,5 mm (G 3/4) a 33,3 mm (G1) Provozní tlak 0,5 12 bar zavlažovací hodiny T 1030 card Automatické spouštění a zastavení vody. Snadné naprogramování pomocí karty. Možnost uložení karty na místě mimo přístup dětí. Až 3 zavlažovací cykly denně. Délka zavlažovacího cyklu od 1 do 180 min. Doba provozu s alkalickými bateriemi 4 x 1,5 V cca 1 rok (nejsou součástí balení). Možnost připojení GARFENA dešťového senzoru nebo čidla půdní vlhkosti. 4-barevné prezentační balení Pro vodovodní kohoutky se závitem 26,5 mm (G 3/4) a 33,3 mm (G1) Provozní tlak 0,5 12 bar elektronické zavlažovací hodiny T 1030 plus Možnost zavlažování až 3 krát denně. Délka zavlažování min. Provoz s alkalickou baterií 1 x 9 V po dobu cca 1 roku (není v balení). Možnost připojení elektronického dešťového senzoru a čidla půdní vlhkosti. 4-barevné prezentační balení Pro vodovodní kohoutky se závitem 26,5 mm (G 3/4) a 33,3 mm (G1) Provozní tlak 0,5 12 bar zavlažovací hodiny WT 1030 Možnost zavlažování až 3 x denně. Délka zavlažování min. Provoz s alkalickou baterií 1 x 9 V po dobu cca 1 roku (není v balení). 4-barevné prezentační balení Pro vodovodní kohoutky se závitem 26,5 mm (G 3/4) a 33,3 mm (G1) Provozní tlak 0,5 12 bar zavlažovací hodiny Zavlažovací hodiny s automatickým vypínáním. Možnost nastavení doby zavlažování min. i trvalého průtoku

23 Název výrobku č.v. EAN Jedn. Řízení zavlažování čidlo půdní vlhkosti K zohlednění vlhkosti půdy při řízení zavlažování. Vhodné pro zavlažovací hodiny T 1030 plus/t 1030 card, zavlažovací počítač C 1030 plus / C 1060 profi / C 1060 profi/solar, řídící jednotku č.v. 1250, řízení zavlažování 4040 modular, zavlažování květinových truhlíků č.v Opto-elektronický princip pro rychlou reakci v případě srážek. Možnost umístění do půdy nebo na pevný podklad. S 5 m připojovacím kabelem a zástrčkou. Doba provozu s bateriemi 2 x 1,5 V Alkaline (LR 14/C/Baby) cca 1 rok. 4-barevné prezentační balení novinka zavlažovací automat Zavlažovací hodiny s čidlem půdní vlhkosti k zohlednění vlhkosti půdy při řízení zavlažování. Vhodný pro zavlažovací hodiny T 1030 plus/t 1030 card, zavlažovací počítač C 1030 plus / C 1060 profi / C 1060 profi/solar, řídící jednotku č.v. 1250, řízení zavlažování 4040 modular, zavlažování květinových truhlíků č.v Opto-elektronický princip pro rychlou reakci v případě srážek. Možnost umístění do půdy nebo na pevný podklad. Doba provozu s bateriemi 1 x 9 V Alkaline a 2 x 1,5 V Alkaline (LR 14/C/Baby) (nejsou součástí balení). elektronický dešťový senzor K zohlednění přirozených srážek při řízeném zavlažování. Vhodný pro zavlažovací hodiny T 1030 plus/t 1030 card, zavlažovací počítač C 1030 plus / C 1060 profi / C 1060 profi/solar, řídící jednotku č.v. 1250, řízení zavlažování 4040 modular, zavlažování květinových truhlíků č.v Opto-elektronický princip pro rychlou reakci v případě srážek. Možnost umístění do půdy nebo na pevný podklad. S 5 m připojovacím kabelem a zástrčkou. Doba provozu s baterií 1 x 1,5 V Alkaline cca 1 rok. 4-barevné prezentační balení novinka Pro vodovodní kohoutky se závitem 26,5 mm (G 3/4) a 33,3 mm (G1) Provozní tlak 0,5 12 bar prodlužovací kabel K prodloužení připojovacího kabelu elektronického dešťového senzoru a čidla půdní vlhkosti až do 10 m. Délka 10 m automatický rozdělovač vody K plně automatickému řízení až 6 zavlažovacích větví ve spojení se zavlažovacím automatem C 1060 profi/c 1060 profi/solar. Zavlažovací větve se automaticky aktivují v pořadí podle programu v počítači. Ideální při nedostatku vody k současnému provozu všech zavlažovacích větví nebo při rozdílné potřebě vody u jednotlivých ploch. Nepotřebné výstupy lze uzavřít. S připojovacími prvky 26,5 mm (G 3/4). Kompletně se šroubením 2801, 4 x šroubením 0901, 3 koncovými čepičkami a 2 x přípojkou 19 mm (3/4 )

24 Výkonové parametry výsuvné zadešťovače Víceplošný výsuvný zadešťovač AquaContour, č.v Provozní tlak Minimální Maximální Minimální Maximální (bar) dosah (m) dosah (m) průtok (l/h) průtok (l/h) , , ,5 11, , Zapuštěný čtyřplošný zadešťovač R 140, č.v Provozní tlak Max. zavlažovaná Maximální Šířka Průtok (bar) plocha (m 2 ) dosah (m) postřiku (m) (l/h) ,5 8, Výsuvný zadešťovač S-CS s pruhovou tryskou, č.v Tlak Průtok Dosah Šířka (bar) (l/h) (m) postřiku (m) Výsuvný zadešťovač S-ES s koncovou pruhovou tryskou, č.v Tlak Průtok Dosah Šířka (bar) (l/h) (m) postřiku (m) , , , ,

25 Výkonové parametry výsuvné zadešťovače Výsuvný zadešťovač S 80, č.v Zavlažovaný Provozní Dosah Průtok sektor tlak (bar) (m) (l/h) , , , , , , Výsuvný zadešťovač S 80/300, č.v Zavlažovaný Provozní Dosah Průtok sektor tlak (bar) (m) (l/h) , , , , , ,

26 Výkonové parametry výsuvné zadešťovače Turbínový výsuvný zadešťovač T 50, č.v Zavlažovaný Provozní Dosah Průtok sektor tlak (bar) (m) (l/h) , , , , , , , , , ,5 620 Turbínový výsuvný zadešťovač T 200, č.v Zavlažovaný Provozní Dosah Průtok sektor tlak (bar) (m) (l/h) Tryska , Tryska , Tryska , Tryska , ,

27 Výkonové parametry výsuvné zadešťovače Turbínový výsuvný zadešťovač T 380, č.v Zavlažovaný Provozní Dosah Průtok sektor tlak (bar) (m) (l/h) ,5 220 Tryska , , ,5 290 Tryska , , ,5 370 Tryska , , , Tryska , , Zavlažovací ventily Ztráty způsobené třením v PE-trubkách Ztráty tlaku u zavlažovacích ventilů Průtok in l/h Ztráta tlaku v barech , , , , , , ,45 Ztráta tlaku v barech Druckverlust (bar) Trubka 25 mm 25 mm Rohr 150 m 100 m 90 m 80 m 70 m 60 m 8 50 m 7,5 7 6,5 40 m 6 5,5 5 4,5 30 m 4 3, m 2,5 2 1,5 10 m 1 0, ,5 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 8 Durchfluss m 3 /h Průtok m 3 /h Připojovací kabel 24 V Maximální délka připojovacího kabelu k 24 V-zavlažovacím ventilům Průřez Max. délka 0,50 mm 2 30 m 0,75 mm 2 45 m 1,00 mm m 1,50 mm m Druckverlust (bar) Ztráta tlaku v barech Trubka 32 mm 32 mm Rohr 250 m 200 m 150 m 100 m 6 5, m 80 m 4,5 70 m 4 3,5 3 2, m 50 m 40 m 30 m 1,5 20 m 1 0,5 10 m 0 0 0,5 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 8 8,5 9 9,5 10 Průtok m 3 /h 27

28 spol. s r.o. Řípská 20a čp Brno Tel.: Fax: gardena gardenabrno.cz Dodávky zboží se realizují výlučně podle obchodních a dodacích podmínek. Změny v technickém provedení a změny cen jsou vyhrazeny.
