1 GARDENA Podklad pro vypracování plánu

2 Podklad pro vypracování plánu a zakázka k vypracování plánu zavlažování Vážené dámy a pánové, dbejte, prosím, při pověření pro vypracování plánu zavlažování následujících bodů: Vytvořte nám náčrtek pozemku podle skutečného měřítka (1:100 nebo 1:200) na milimetrový papír, který se nachází vlevo. Zakreslete zavlažované plochy. Označte tyto plochy (trávník orámujte tlustou čárou; ostatní rostliny jako živé ploty, květinové záhonky označte klikatou čárou). Zakreslete na zavlažovaných plochách event. překážky/větší rostliny (např. stromy, velké keře, balvany, zahradní domek atd.). Označte plochy, které se nesmí zavlažovat (dům, terasa, cestičky, jezírko atd.), vyšrafováním. Zakreslete místo zásobování vodou (zdroj vody pro zavlažovací systém) např. vodovodní kohoutek, studnu, zásobník nebo event. čerpadlo, které máte k dispozici pomocí velkého písmena W. Jestliže se bude systém zásobovat vodou z vodovodního kohoutku, budeme potřebovat jeho maximální výkon. Tento zjistíte následovně: Odstraňte všechny připojovací díly (např. šroubení) z vodovodního kohoutku. Otevřete vodovodní kohoutek naplno a naplňte vědro s objemem 10 l. Změřte čas v sekundách, za který se vědro naplní. Zapište tento čas v sekundách do datového formuláře na opačné straně. Při čase potřebném k naplnění delším než 30 sekund není provoz zavlažovacího systému možný. Je-li to možné, přečtěte si statický tlak (klidový tlak v barech) Vašeho vodovodního potrubí na manometru redukčního přístroje za vodoměrem při zavřeném vodovodním kohoutku. Zaneste tuto hodnotu do datového formuláře. Jestliže bude systém zásobován přes čerpadlo, prosíme Vás o zjištění času, potřebného k naplnění vědra s objemem 10 l. Při použití zahradního čerpadla / domácího vodního automatu napojte na čerpadlo pomocí GARDENA profi-systém přípojky (č.v. 1505) cca 1 m dlouhou hadici 19 mm (3/4") a naplňte 10 l vědro. Použijete-li ponorné tlakové čerpadlo veďte hadici 19 mm (3/4") až na zemský povrch a naplňte 10 l vědro. Změřte čas v sekundách, potřebný k naplnění vědra. Zapište čas v sekundách a také maximální tlak v barech nebo maximální čerpací výšku v metrech (tyto údaje najdete na typovém štítku tělesa čerpadla nebo v návodu k použití) do datového formuláře. Upozornění: Jestliže bude zavlažovací systém zásobován vodou ze studny nebo zásobníku vody a nevlastníte čerpadlo, rádi Vám doporučíme vhodné GARDENA čerpadlo. Prosím, sdělte nám k tomu maximální sací výšku, t. j. výškový rozdíl v metrech mezi možným místem, na kterém bude stát čerpadlo a vodní hladinou (zapište ji do datového formuláře na opačné straně). Zasláním plánu a datového formuláře na opačné straně se automaticky zrealizuje pověření k vypracování plánu závlahy. Cena za vypracování plánu pro privátní zahrady činí 595,- Kč / 770,- Sk (vč. DPH). Při zakoupení komponentů pro závlahu (GARDENA Sprinkler-system, Micro-Drip-system, Pipeline) nebo čerpadla GARDENA v hodnotě min ,- Kč / ,- Sk vč. DPH u jakéhokoliv prodejce v ČR nebo SR Vám firma GARDENA po zaslání kopie dokladu o nákupu vrátí zpět zaplacený paušál za vypracování plánu. Plánek zahrady na milimetrovém papíře a datový formulář zašlete, prosím, poštou nebo faxem na servis GARDENA (adresa je uvedena na opačné straně).

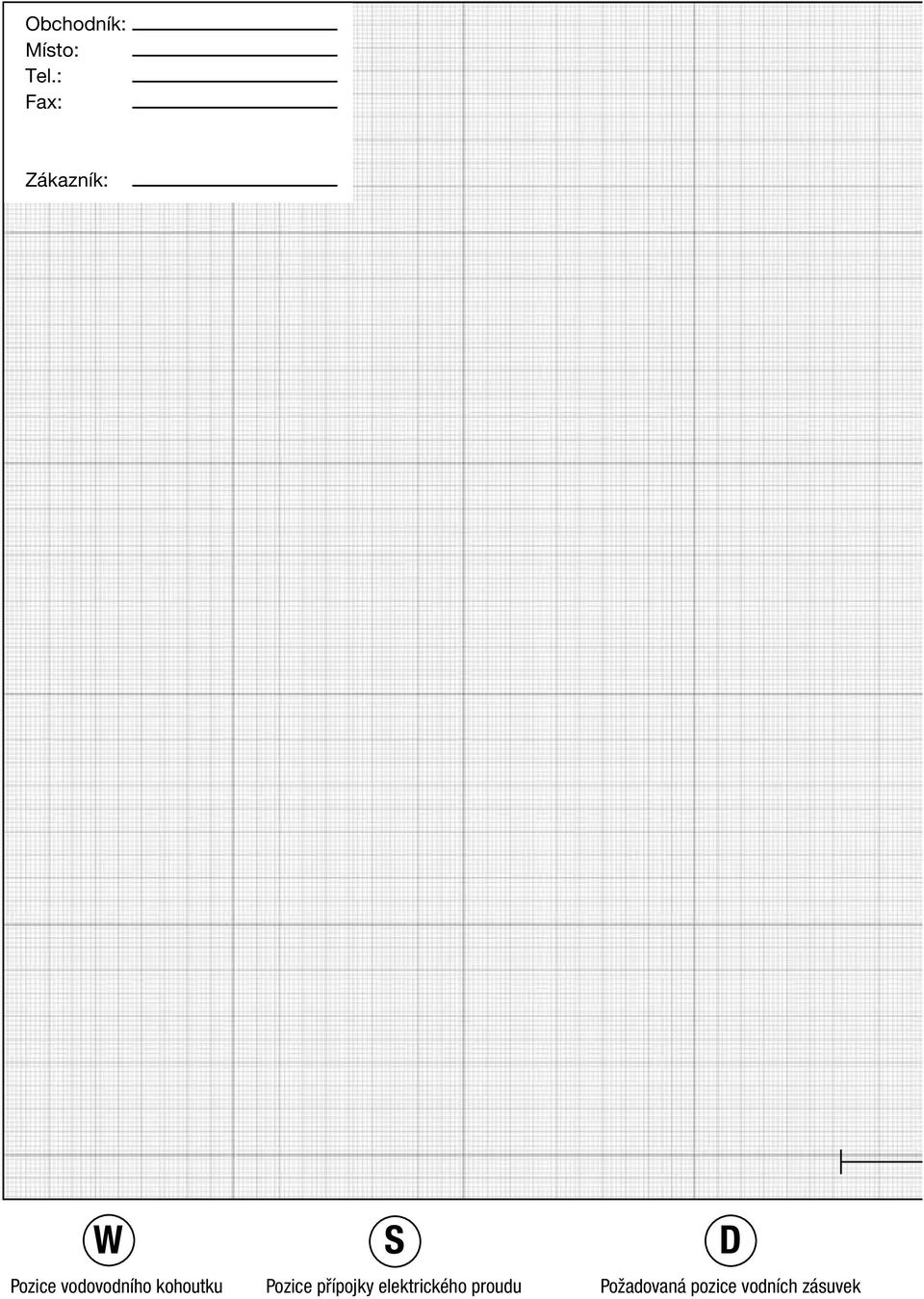

3 Obchodník: Místo: Tel.: Fax: Zákazník: W S D Pozice vodovodního kohoutku Pozice přípojky elektrického proudu Požadovaná pozice vodních zásuvek

4 Ohraničení travnatých ploch Ohraničení ploch s rostlinami Plochy, které se nebudou zavlažovat

5 Datový formulář: Adresa obchodníka Jméno a příjmení: Ulice: PSČ, město: Partner: Tel. č.: Adresa majitele zahrady/zákazníka Jméno a příjmení: Ulice: PSČ, město: Tel. č. (přes den): ová adresa: Technické údaje Měřítko 1 cm = m Udejte, prosím, referenční rozměry do výkresu (např. strana domu = 10 m) Zásobování vodou ( zdroj vody pro zavlažovací systém ): z vodovodního kohoutku Čas potřebný k naplnění vědra v sekundách Statický tlak v barech přes čerpadlo (např. ze studny nebo zásobníku vody) Čerpadlo k dispozici Čas potřebný k naplnění vědra v sekundách Max. tlak v barech Max. čerpací výška v metrech Typ čerpadla Domácí vodárna (v tomto případě nechte puštěnou vodu před měřením času potřebného k naplnění vědra min. 30 sekund) Domácí vodní automat Zahradní čerpadlo Ponorné tlakové čerpadlo Čerpadlo není k dispozici Sací výška v metrech Odběrná místa vody ( Vodní zásuvky v rámci zavlažovacího systému ): Chcete mít možnost pohodlně připojit Vaši zahradní hadici na místě potřeby v rámci zavlažovacího systému přes tzv. GARDENA vodní zásuvky a moci odebírat vodu? Ano Ne Zakreslete, prosím, v plánu místa, na kterých by měly být umístěny tyto vodní zásuvky, pomocí písmena D. Řízení zavlažovacího systému: Měl by Váš zavlažovací systém pracovat automaticky bez toho, abyste ho museli zapínat nebo chcete zavlažování řídit manuálně/osobně? Manuálně Automaticky Je-li venku k dispozici přípojka/zásuvka elektrického proudu, zakreslete ji do plánu pomocí symbolu S. Speciální požadavky, které by měly být zohledněny při plánování: Pověřuji plánovací servis vypracováním plánu pro GARDENA zavlažovací systém na základě předložených údajů. Souhlasím s přeúčtováním paušálu za vypracování plánu ve výši 595,- Kč / 770,- Sk (vč. DPH). Forma úhrady: fakturou plán bude zaslán po obdržení částky na náš účet dobírkou Místo, datum: Majitel zahrady/zákazník:

6 GARDENA spol. s r.o. Řípská 20a čp Brno Tel.: Fax: planovanizavlah@gardenabrno.cz Art.-Nr /0107
