Modulární rozváděče SM6

Transkript

1 Katalog Modulární rozváděče Vzduchem izolované rozváděče pro napětí do 38,5 kv Rozvody VN schneider-electric.cz

2

3 Obsah Přehled 10 Základní vlastnosti 20 Vlastnosti funkčních skříní 42 Ochrany, řízení, monitorování 78 Připojování 102 Instalace 114 Služby Schneider Electric 128 Dodatky 134 schneider-electric.cz Katalog 3

4 Vaše požadavky Bezpečnost Spolehlivost Flexibilita Konektivita 4 Katalog schneider-electric.cz

5 Naše řešení Skříně s ochranou proti vnitřním obloukům. Ochrana proti vnitřním obloukům IAC ze 3 nebo 4 stran: A-FL a A-FLR.Odolnost proti vnitřním obloukům: 12,5 ka 1s, 16 ka 1s a 20 ka 1s. Mechanické a elektrické blokády pro ochranu proti nežádoucím operacím jednotek instalovaných po celém světě. Plnohodnotné zkoušky bez nutnosti dalších testů v místě instalace. Snadné rozšíření a přizpůsobení instalace. Integrace prefabrikovaných venkovních stanic, pro které jsou rozváděče zvláště vhodné. Inteligentní senzory jako např. SC110 a TH110 poskytují nepřetržité informace o stavu vaší elektrické instalace pro optimální řízení, včetně preventivní údržby. schneider-electric.cz Katalog 5

6 PM Skutečně profesionální řešení! Více než skříní instalovaných po celém světě 6 Katalog schneider-electric.cz

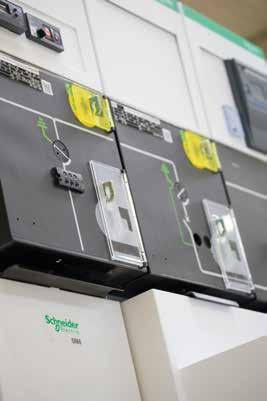

7 Naše řešení PM Společnost Schneider Electric se více jak 40 let zabývá vývojem řešení pro ochrany, monitorování a řízení speciálně určených pro VN sítě. Rozváděče řady vychází z bohatých dlouholetých zkušeností a obsahují také největší novinky v oblasti zajištění nepřetržitosti dodávek energie a bezpečnosti obsluhy. Velmi výkonná spínací zařízení ka 25 SF1 nebo Evolis* 16 SF1 nebo Evolis* A (*) Nedostupné pro 38,5 kv. Komplexní řešení PM Rozváděče řady jsou plně kompatibilní s měřicími jednotkami PowerMeter multifunkčními ochranami Sepam jištění měření a diagnostika autonomními ochranami VIP Rozváděče lze tak snadno integrovat do libovolného měřicího a řídicího systému. Místní a dálková indikace a ovládání Skříně odolné proti vnitřním obloukům Klasifikace ochrany proti vnitřním obloukům: A-FL a A-FLR. Ochrana proti vnitřním obloukům ze tří stran IAC: A-FL 12,5 ka 1s, 16 ka 1s a 20 ka 1s pro -24 a 16 ka 1s pro -36. Ochrana proti vnitřním obloukům ze čtyř stran IAC: A-FLR, 12,5 ka 1 s, 16 ka 1 s a 20 ka 1 s pro -24. Volba odvodu plynů: vývod plynů dolů vývod plynů nahoru pro -24. schneider-electric.cz Katalog 7

8 Modely BIM (Informační modely budovy) DM Úsilí při návrhu / efektivita Jedinečná příležitost pro zlepšení tvorby stavebního projektu. Stávající výzvou je provázanost. Zpracování BIM Možnost ovlivnit náklady a funkční schopnosti Náklady na změnu designu Tradiční proces Co je BIM BIM (Informační model budovy) je software pro digitalizaci dat, který vznikl vývojem z technologií CAD (počítačová podpora konstruování). Vychází z tradičního CAD návrhu, avšak kromě rozměrů poskytuje i informace pro usnadnění technických výpočtů a přípravy finančního rozpočtu. Software BIM se rovněž zabývá kolaborativními procesy mezi výrobními společnostmi pro zvýšení kvality modelů při návrhu budov i jejich provozování. Pomáhá ekonomickému řízení projektu ve všech jeho stadiích, včetně nižších nároků na ekologickou zátěž. Předběžný návrh Detailní návrh Příprava dokumentace Výroba Požadavky zákazníků Obchod Efektivita Spolupráce Efektivní obchodování Snížení časové a pracovní náročnosti. Nedostatky: nepropojené nástroje a nemožnost vzájemného sdílení a interakce Projektové řízení v multiplatformním prostředí je neefektivní a málo produktivní. Nedostatky: neexistuje platforma pro sdílení zkušeností s řešením elektrotechnických problémů mezi různými výrobními společnostmi. Výhody BIM Úspora času během návrhu Snížení nákladů na tvorbu projektu Zdokonalení koordinace a spolupráce Minimalizace rizik Pomoc při provozování budovy DM BIM a provoz budovy Analýza Detailní návrh Dokumentace Koncept návrhu Design Výroba Operate Renovace a retrofit Build Konstrukce 4D/5D Provoz a údržba Logistika konstrukce PM a 36 zdroj informací k BIM Objekty BIM pro 24: Objekty BIM pro 36: 3D výkresy pro Účel : 3D výkresy jsou užitečné pro naše partnery (smluvní dodavatelé panelů) pro simulaci instalačních podmínek (upevňovací body, propojovací místa, apod.). Výhoda pro zákazníka: Úspora času při návrhu. Snížení rizika chyb na místě instalace. 8 Katalog schneider-electric.cz

9 Poznámky schneider-electric.cz Katalog 9

10 Přehled 10 Katalog schneider-electric.cz

11 Přehled Obsah Zkušenosti předního světového výrobce 12 Reference 13 Výhody produktové řady 14 Ochrana životního prostředí 15 Zajištění kvality 16 Služby Schneider Electric 17 Facility Hero aplikace pro správu údržby 18 QR kódy pro funkce 19 schneider-electric.cz Katalog 11

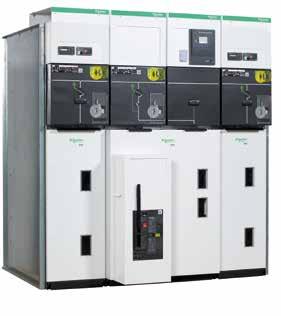

12 Přehled Zkušenosti předního světového výrobce Společnost Schneider Electric má více jak 40 let zkušeností s vlastní výrobou skříňových rozváděčů a přes 30 let se zabývá i technologií VN spínacích přístrojů s náplní SF6. Na základě těchto zkušeností může dnes Schneider Electric nabízet rozvodné skříně s vakuovými vypínači do 25 kv a rozvodné skříně se základní a zvýšenou ochranou proti vnitřním obloukům podle norem IEC. S řadou vám současně nabízíme naše zkušenosti s instalací více jak 2,5 miliónu VN rozváděčů s náplní SF6 instalovaných po celém světě. Naše zkušenosti ve vašich službách a snaha maximálně vyhovět vašim požadavkům, to je základ partnerského vztahu, který nabízíme s naší řadou. Modulární řada představuje vzájemně přizpůsobené skříně vybavené spínacími přístroji s plynem SF6 nebo vakuovými spínacími přístroji s životností více jak 30 let. Funkce těchto skříní umožňují splnit vaše požadavky na VN rozvodny do 38,5 kv. Při využití moderních a praxí prověřených technologií vám skříně zajišťují splnění vašich náročných požadavků dnes i v budoucnosti. PM Inovace: Fluorid sírový (SF 6 ) je poprvé použit ve VN vypínači pro rozvodnu VN/NN se skříní VM Zkušenost: Více jak skříní VM6 instalovaných v rozvodných sítích po celém světě Inovace a zkušenost: Druhá generace modulárních skříní pro spínací přístroje s plynem SF Vedoucí pozice: S více jak skříněmi instalovanými po celém světě si Schneider Electric upevňuje vedoucí pozici na poli VN spínací techniky. 12 Katalog schneider-electric.cz

13 Přehled Reference světově uznávaný výrobek Asie/Blízký východ Canal Electrical Distribution Company, Egypt General Motors Holden, Austrálie Pasteur Institute, Kambodža Tian he City, Čína Sanya Airport, Čína Bank of China, Beijing, Jv Yanta, Čína Hotel Jing Guang, JGH, Čína Hotel Plaza, Jakarta, Indonésie Bali Airport, Indonésie Wakasa Řízení Center, Japonsko Otaru Shopping center, Japonsko New City of Muang, Thong Than, Thajsko Danang and Quinhon Airport, Vanad, Vietnam British Embassy, Omán KBF Palace Riyadh, Saudská Arábie Raka Stadium, Saudská Arábie Bilkent University, Turecko TADCO, BABOIL development, Spojené Arabské Emiráty Melbourne Tunnel City Link, Austrálie Campus KSU Qassim Riyad, Saudská Arábie Afrika ONAFEX, Hilton Hotel, Alžír Yaounde University, Kamerun Karoua Airport, Kamerun Libreville Airport, Gabon Ivarto Hospital, CORIF, Madagaskar Central Bank of Abuja, ADEFEMI, Nigérie OCI Dakar, Oger international, CGE, Senegal Bamburi cement Ltd, Keňa Ivory Electricity Company, Pobřeží slonoviny Exxon, New Headquarters, Angola Jižní Amerika/Pacifik Lamentin Airport, CCIM, Martinique Space Centre, Kourou, Guyana Mexico City Underground System, Mexiko Santiago Underground System, Chile Cohiba Hotel, Havana, Kuba Iberostar Hotel, Bavaro, Dominikánská republika Aluminio Argentino Saic SA, Argentina Michelin Campo Grande, Rio de Janeiro, Brazílie TIM Data Center, Sao Paulo, Brazílie, Light Rio de Janeiro, Brazílie Hospital Oswaldo Cruz, Sao Paulo, Brazílie Evropa Stade de France, Paříž, Francie EDF, Francie Eurotunnel, Francie Nestlé company headquarters, Francie TLM Terminal, Folkestone, Velká Británie Zaventem Airport, Belgie Krediebank Computer Centre, Belgie Bucarest Pumping station, Rumunsko Prague Airport, Česká republika Philipp Morris St Petersburg, Rusko Kremlin Moscow, Rusko Madrid airport, Španělsko Dacia Renault, Rumunsko Lafarge cement Čížkovice, Česká republika Caterpillar St Petersburg, Rusko Ikea Kazan, Rusko Barajas airport, Španělsko Coca-cola Curych, Švýcarsko schneider-electric.cz Katalog 13

14 Přehled Výhody produktové řady Jednoduché a bezpečné ovládání osvědčená řada Troj-polohový přepínač blokující nesprávné spínání; Kombinace uzemňovače s odpojovačem má plnou zapínací schopnost; Přímá mechanická vazba indikátorů; Odolnost proti vnitřním obloukům v kabelovém a připojovacím modulu; Jasná a animovaná schémata obvodů; Vypínací páka s tlumicí funkcí; Dělené skříně. : řada s možností dálkového ovládání a monitorování Rozváděče jsou zcela přizpůsobeny pro dálkové ovládání a monitorování. Motorizovaný pohon (lze instalovat kdykoliv bez přerušení provozu) je vybaven rozhraním Easergy T200 pro dálkové ovládání. Všechny jednotky jsou připraveny k okamžitému připojení při zajištění všech spínacích operací Kompaktní uspořádání optimalizovaná řada Kompaktní jednotky s nízkými skříněmi; Racionální uspořádání prostorů pro instalaci rozváděčů; Nízké náklady na stavební úpravy; Snadná integrace do prefabrikovaných venkovních rozvoden, pro které je řada zvláště vhodná. Možnosti rozšiřování kompletní řada Kompletní řada, pokrývající vaše současné i budoucí požadavky; Návrh předpokládá rozšiřování vašich instalací; Katalog funkcí pro všechny vaše aplikace; Všechny výrobky vyhovují normám a předpisům; Možnosti dálkového ovládání vašich instalací. Údržba řada s nízkými nároky na údržbu Spínací prvky (vypínací a uzemňovací) jsou integrovány v zapouzdřeném oddílu s SF6 (bez nutnosti doplňování); Ovládací mechanismy vyžadují při normálních provozních podmínkách minimální údržbu; Zvýšená vypínací schopnost 14 Katalog schneider-electric.cz

15 P5ehled Ochrana životního prostředí Recyklační služba společnosti Schneider Electric pro produkty s SF6 je součástí pevně daného procesu. Ekologický přístup Společnost Schneider Electric má dlouhodobý program péče o životní prostředí. Na základě dohod s našimi subdodavateli je zajištěno, že materiály použité v našich produktech neobsahují žádné ekologicky závadné látky a příměsi. Záměrem společnosti Schneider Electric je snížit dopad jejich produktů na životní prostředí zajištěním správných recyklačních postupů po skončení životního cyklu zařízení používajících plyn SF6. 98 % použitého materiálu je možné po skončení doby životnosti recyklovat. Naše vzduchem izolované rozváděče jsou navrženy s ohledem na ochranu životního prostředí: Materiály pro vodiče a izolátory jsou rozlišitelné a snadno oddělitelné. Plyn SF6 lze po skončení doby životnosti zařízení zpracovat pro opětovné použití. Ekologický program využívaný ve výrobních střediscích Schneider Electric pro výrobu rozváděčů má certifikát kvality podle ISO PM105606b Odpínač Vypínač Odpínač Vypínač Železné kovy 84 % 65 % 74 % 82 % Barevné kovy 4 % 10,6 % 8 % 7,8 % Tvrzeno za tepla 9,5 % 22 % 15 % 8 % Termplasty 2,35 % 2,3 % 2 % 2 % Kapaliny 0,15 % 0,1 % 1 % 0,2 % Ekologický program využívaný ve výrobních střediscích Schneider Electric pro výrobu rozváděčů má certifikát kvality podle ISO schneider-electric.cz Katalog 15

16 Přehled Zajištění kvality Certifikát kvality podle ISO 9001 Hlavní výhoda Všechna výrobní střediska společnosti Schneider Electric mají jednotnou funkční organizaci, která zajišťuje kontrolu kvality a shodu s normami a předpisy. Postup kontroly kvality je: Stejný ve všech odděleních. Uznávaný mnoha zákazníky a organizacemi. Pracovní postupy byly schváleny i nezávislou organizací FQAA French Quality Assurance Association. Systém ověřování kvality při návrhu a výrobě jednotek obdržel certifikát shody s požadavky normy ISO 9001:2000. Pečlivé a systematické kontroly PM Během výroby je každý prvek podroben systematickým rutinním testům pro kontrolu kvality a shody s normami: kontrola těsnosti, kontrola plnicího tlaku, kontrola vypínací a zapínací schopnosti, měření momentu při zapínání a vypínání, kontrola dielektrické pevnosti, soulad se schématy a výkresy. Výsledky testů se zapisují do zkušební zprávy, kterou ke každé jednotce přikládá oddělení kontroly kvality. Střední doba do poruchy (MTTF) PM Výsledkem procesu zajištění kvality ve společnosti Schneider Electric je zanedbatelná střední doba nepoužitelného stavu (MDT) vzhledem k době použitelného stavu (MUT). Střední doba mezi poruchami (MTBF) je tedy přibližně rovna střední době do poruchy (MTTF). MTTF (kumulativní) = 3890 let pro -24. MTTF (kumulativní) = 6259 let pro Katalog schneider-electric.cz

17 Přehled Služby Schneider Electric Bezproblémový servis po dobu životnosti DM Servis po dobu životnosti Při instalaci vašeho zařízení pro distribuci elektrické energie vám pomůžeme: Zvýšit produktivitu, spolehlivost a bezpečnost. Snížit rizika a omezit dobu odstávky. Zajistit upgrade vašeho zařízení a prodloužit dobu životnosti. Snížit náklady a zvýšit úspory. Zajistit investiční návratnost. DM Plán Jaké jsou možnosti? Instalace Jak provést instalaci a uvést do provozu? Provoz Jak zajistit provoz a údržbu? Optimalizace Jak optimalizovat? Obnova Jak zajistit obnovu zařízení? Nové možnosti pro zajištění údržby: Plánování automatické údržby je usnadněné pomocí QR kódů. QR kódy jsou přímo na zařízení nebo v příslušném katalogu. Kódy se snímají pomocí aplikace Facility Hero, která je volně ke stažení. DM Plánování Schneider Electric vám pomůže naplánovat i realizovat kompletní návrh vašeho řešení instalace: Technické studie proveditelnosti: pomoc při tvorbě návrhu přímo ve specifickém prostředí zákazníka. Předběžný návrh: úspora času na cestě k finálnímu řešení instalace. Instalace Schneider Electric vám pomůže s účinnou, spolehlivou a bezpečnou realizaci vašich plánů. Projektové řízení: pomáhá realizovat projekty v předpokládaném čase a v rámci plánovaného rozpočtu. Uvedení do provozu: postupy vedoucí k zajištění požadovaných parametrů. Provoz Schneider Electric vám pomáhá maximalizovat dobu bezporuchového provozu a držet pod kontrolou investiční výdaje. Zajištění provozu: informace pro zvýšení bezpečnosti, optimalizace údržby a investičních nákladů. Výhodné plány údržby: servisní plány zahrnující preventivní, prediktivní i servisní údržbu. Servis na místě instalace: rozsáhlé znalosti a zkušenosti s údržbou zařízení pro distribuci elektrické energie. Správa náhradních dílů: zajišťujeme dostupnost náhradních dílů a optimalizaci rozpočtu pro nákup náhradních dílů. Technické zaškolení: školení personálu pro získání nezbytných znalostí a schopností k bezpečnému ovládání vaší instalace. Optimalizace Schneider Electric navrhuje doporučení pro zdokonalení bezpečnosti, dostupnosti, spolehlivosti a kvality. Elektrotechnické posouzení MP4: program pro správu rizik a zdokonalení zařízení. Obnova Systémem upgradů Schneider Electric prodlužuje životnost vašeho systému. Schneider Electric přebírá odpovědnost za likvidaci zařízení po skončení doby životnosti. ECOFIT : aktualizace a zdokonalení vašich elektrických instalací (NN, VN, ochrany, ). VN zařízení po ukončení doby životnosti: recyklace a obnova zařízení po skončení doby životnosti. Četnost servisních zásahů Pro zajištění požadovaného výkonu distribučních zařízení doporučuje Schneider Electric pravidelnou údržbu. Četnost oprav při normálních provozních podmínkách lze obecně stanovit podle následující tabulky: Údržba Minimální četnost (1) Kdo zajišťuje (opakovaně) Výrobce Autorizovaný servis Koncový uživatel Exkluzivní 4 roky Zdokonalená 2 roky Jednoduchá 1 rok (1) Doporučeno při normálních provozních podmínkách. Při zhoršených podmínkách (např. korozivní nebo prašné prostředí) se doporučuje četnost údržby zvýšit podle doporučení výrobce. > Stažení aplikace Facility Hero zdarma schneider-electric.cz Katalog 17

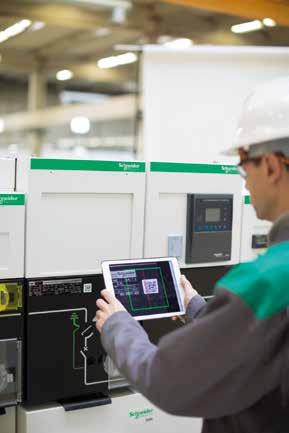

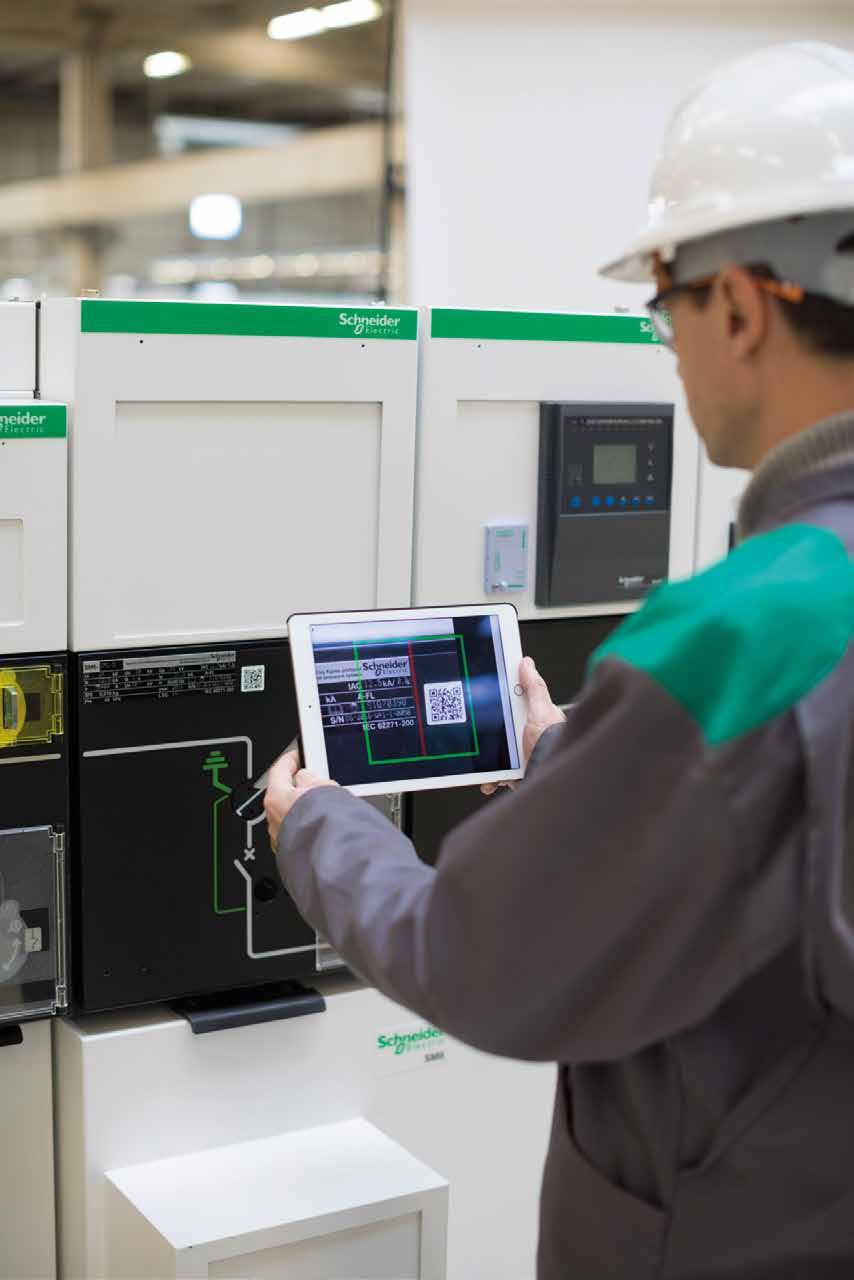

18 Přehled Facility Hero Preventivní a prediktivní údržba s využitím QR kódů PM Co je aplikace Facility Hero? Facility Hero je chytrý logbook (kniha záznamů) o operacích údržby, který je přístupný z libovolného chytrého telefonu, tabletu nebo počítače. Tato 100% kolaborativní aplikace zajišťuje nepřetržitý kontakt všech osob zainteresovaných do údržby: manažer, zákazník, smluvní partneři, atd.. Přístupné kýmkoliv, odkudkoliv, kdykoliv Aplikace Facility Hero pracuje v sítích 3G, 4G a Wi-Fi a je možné ji používat i off-line. Jednoduše stáhněte aplikaci přímo do chytrého telefonu nebo tabletu, nastavte účet a začněte používat. Správné informace ve správnou dobu Výhody aplikace Facility Hero Zvyšuje efektivitu operací údržby a prodlužuje dobu bezporuchového stavu: Automatický přístup k doporučením o údržbě přes QR kódy. Logbook v cloudu usnadňuje správu operací údržby. Alarmy na dálku u připojených zařízení. Celkový přehled o zařízení (stav, úlohy, týdenní připomínky). Kompletní záznam o údržbě (odstávky, protokoly o údržbě). Rychlý přístup k historii o údržbě přes QR kódy. Dokonalé záznamy o operacích údržby, včetně audio záznamů, poznámek, fotografií a záznamů o měření. DM Správná rozhodnutí a správné akce ve správnou dobu Snadné a rychlé přidání dalšího zařízení. Přístup k záznamům o měření, nedávných selhání, apod. Lokalizace zařízení přes GPS. Monitorování zařízení na dálku i v reálném čase. Efektivní řízení údržbářských týmů a intervencí Víceuživatelské sdílení objednávek v reálném čase. Revizní zprávy dostupné přes nebo sdílení na dvě kliknutí. Monitorování naplánované údržby, včetně aktuálně nedokončené nebo nadcházející údržby. DM > Stažení aplikace Facility Hero zdarma 18 Katalog schneider-electric.cz

19 Přehled QR kódy pro funkce Skříně -24 Skříně -36 DM vypínač vypínač DM odpínač odpínač DM kombinace odpínače s pojistkami kombinace odpínače s pojistkami DM DM DM DM DM ostatní funkce ostatní funkce schneider-electric.cz Katalog 19

20 Základní vlastnosti 20 Katalog schneider-electric.cz

21 Základní vlastnosti Obsah Oblasti použití 22 Skříně pro spínací funkce 24 Skříně pro ochranné funkce 25 Skříně pro měření 28 Skříně pro další funkce 29 Provozní podmínky 30 Normy 31 Hlavní parametry 32 Popis prefabrikovaných skříní 34 Popis jednotlivých modulů a zařízení 36 Bezpečnost osob 38 Spínací technika 38 Ovládací mechanismus 40 Ochrana proti vnitřním obloukům 41 schneider-electric.cz Katalog 21

22 Základní vlastnosti Oblasti použití Řada rozváděčů je tvořena kovově zapouzdřenými modulárními skříněmi s pevnými nebo výsuvnými spínacími přístroji s plynem SF6 nebo ve vakuu. odpínače; vypínače SF1, SFset nebo Evolis; vakuové stykače odpojovače. Skříně se používají jako VN sekce v transformovnách VN/NN ve veřejných distribučních sítích i v distribučních stanicích jednotlivých spotřebitelů při napětích do 38,5 kv. PM PM PM DM Transformační stanice VN/NN Rozvodna VVN/NN Kombinovaná veřejná / odběratelská rozvodna PM IM IM GIM QM Vývod k ostatním rozvodnám Přívodní vedení hlavního rozváděče Ostatní normy odběratelská rozvodna VN (měření VN) IM IM DM1-M QM DM1-S Norma UTE (EDF) spotřebitelská rozvodna VN (měření VN) IM IM CM DM2 QM PM IM Odběratelská rozvodna VN Rozvodna (měření NN) IM IM QM DM1-S GAM2 QM Vývod k ostatním rozvodnám Přívod k hlavnímu rozváděči 22 Katalog schneider-electric.cz

23 Základní vlastnosti Oblasti použití PM PM DE59200EN-LG Průmyslové distribuční rozvodny Rozvodna VVN/NN Distribuční rozváděč DM1-A GBC-B QM QM IM IM IMB GBM QM DM1-S GBC-B DM1-A Napájecí vedení 1 ATS Napájecí vedení 2 Transformátorové stanice VN/NN QM NSM přípojnice GBM SM TM NSM kabely QM CVM CVM DM1-W Typy skříní Seznam skříní řady pro použití v transformačních stanicích VN/NN a průmyslových distribučních rozvodnách: IM, IMC, IMB: odpínač; PM: pojistkový odpínač; QM, QMC, QMB: kombinace odpínače s pojistkami; CVM: stykač a stykač s pojistkami; DM1-M, DM1-A, DM1-D, DM1-S: SF6 vypínač s odpojovačem; DMV-A, DMV-D: vakuový vypínač s odpojovačem; DMVL-A, DMVL-D: vakuový vypínač s odpojovačem; DM1-W, DM1-Z: výsuvný SF6 vypínač s odpojovačem pro -24; DM2: SF6 vypínač s dvěma odpojovači; CM, CM2: transformátory pro měření napětí; GBC-A, GBC-B: transformátory pro měření proudu a/nebo napětí; NSM-kabely pro hlavní napájení a záložní zdroj; NSM-přípojnice pro hlavní napájení a kabely pro záložní zdroj; GIM: přípojnicové mezipole; GEM: rozšiřující pole; GBM: propojovací pole; GAM2, GAM: kabelové přívodní pole; SM: odpojovač; TM: VN/NN transformátorová skříň pro pomocné obvody; další skříně: konzultujte u nás; EMB: speciální uzemnění přípojnic pro -24. Distribuční rozvodna QM Záložní zdroj (generátor) QM Napájecí vedení 1 GBC-B IM IMB GBM IM Napájecí vedení 2 GBC-B ATS DM1-S Záložní zdroj ze sítě DM1-S ATS: Automatický systém záskoku (Automatic Transfer System) schneider-electric.cz Katalog 23

24 Základní vlastnosti Skříně pro spínací funkce Spínací funkce Novinka! Strana DM DM DM DM IM Skříň s odpínačem -24: 375 nebo 500 mm -36: 750 mm IMC Skříň s odpínačem -24: 500 mm -36: 750 mm IMB Skříň s odpínačem a uzemňovačem, vývod vlevo nebo vpravo -24: 375 mm -36: 750 mm IMM Skříň s odpínačem a měřením, vývod vlevo nebo vpravo -24: 750 mm Systém automatického záskoku DM DM Kabely NSM Skříň pro hlavní a záložní kabelové napájení -24: 750 mm Přípojnice NSM Skříň pro hlavní napájení přípojnicemi zleva nebo zprava a kabelové záložní napájení -24: 750 mm Novinka! Pozn: Novinka platí pouze pro Katalog schneider-electric.cz

25 Základní vlastnosti Skříně pro ochranné funkce Strana DM Kombinace odpínač/pojistka DM DM QM Skříň s kombinací odpínače s pojistkami -24: 375 nebo 500 mm -36: 750 mm QMC Skříň s kombinací odpínače s pojistkami a PTP -24: 625 mm -36: 1000 mm QMB Skříň s kombinací odpínače s pojistkami, s vývodem vpravo nebo vlevo -24: 375 mm -36: 750 mm DM PM Skříň s pojistkovým odpínačem -24: 375 mm -36: 750 mm SF6 vypínač Novinka! DM DM DM DM1-A Skříň s vypínačem -24: 750 mm -36: 1000 mm DM1-D Skříň s vypínačem, vývod vpravo nebo vlevo -24: 750 mm -36: 1000 mm DM1-M Skříň s vypínačem a měřením, vývod vpravo -24: 750 mm schneider-electric.cz Katalog 25

26 Základní vlastnosti Skříně pro ochranné funkce SF6 vypínač Strana DM DM DM DM1-W Skříň s výsuvným vypínačem -24: 750 mm DM1-S Skříň s vypínačem a nezávislou ochranou -24: 750 mm DM1-Z Skříň s výsuvným vypínačem, vývod vpravo -24: 750 mm DM DM2 Skříň s vypínačem a dvěma odpojovači, vývod vpravo nebo vlevo -24: 750 mm -36: 1500 mm Vakuový vypínač DM DM DMV-A Skříň s vypínačem -24: 625 mm DMV-D Skříň s vypínačem, vývod vpravo -24: 625 mm 26 Katalog schneider-electric.cz

27 Základní vlastnosti Skříně pro ochranné funkce Vakuový vypínač Strana DM DM DMVL-A Skříň s výsuvným vypínačem -24: 750 mm DMVL-D Skříň s výsuvným vypínačem, vývod vpravo -24: 750 mm Vakuový stykač (spínání motorů) DM DM CVM Skříň se stykačem a pojistkami -24: 750 mm CVM Skříň se stykačem -24: 750 mm schneider-electric.cz Katalog 27

28 Základní vlastnosti Skříně pro měření Strana DM DM CM Skříň s měřicími transformátory fázového napětí -24: 375 mm -36: 750 mm CM2 Skříň s měřicími transformátory sdruženého napětí -24: 500 mm -36: 750 mm DM DM GBC-A Skříň pro měření proudu a/nebo napětí s vývodem vpravo nebo vlevo -24: 750 mm -36: 750 mm GBC-B Skříň pro měření proudu a/nebo napětí -24: 750 mm -36: 750 mm 28 Katalog schneider-electric.cz

29 Základní vlastnosti Skříně pro další funkce Strana DM DE53498_LG DE59685_LG 56 GBM Propojovací pole, vývod vpravo nebo vlevo -24: 375 mm -36: 750 mm GEM Přechodové pole VM6/ -24: 125 mm GIM Přípojnicové mezipole -24: 125 mm -36: 250 mm DM DM DE53498_LG DE53498_LG DE53498_LG GAM2 Skříň pro připojení přívodního kabelu -24: 375 mm -36: 750 mm GAM Skříň pro připojení přívodního kabelu s uzemněním -24: 500 mm -36: 750 mm GFM Mezipole Fluokit M24/M24+/M9/ : 125 mm Fluokit M36/-36-36: 250 mm GMM Mezipole Modularc/ : 250 mm GUM Mezipole Unifluorc/ : 125 mm DM DM DM SM Skříň s odpojovačem -24: 375 mm nebo 500 (1) mm -36: 750 mm (1) Pouze pro skříně 1250 A. TM Skříň s transformátorem VN/NN pro napájení příslušenství -24: 375 mm -36: 750 mm EMB Nástavba s uzemňovačem přípojnic -24: 375 mm schneider-electric.cz Katalog 29

30 Základní vlastnosti Provozní podmínky Kromě uváděných technických charakteristik, řada splňuje i požadavky týkající se ochrany osob a majetku, stejně jako požadavky na snadnou instalaci, provoz a ochranu životního prostředí. Skříně jsou určeny pro vnitřní instalace. Jejich kompaktní rozměry jsou: šířka 375 až 1500 mm; výška 1600 až 2250 mm; hloubka 840 až 1400 mm. tyto rozměry umožňují snadnou instalaci v malých prostorech nebo prefabrikovaných stanicích. Kabely se připojují zepředu. Všechny ovládací funkce jsou soustředěny na čelním panelu, což zjednodušuje ovládání. Skříně mohou být vybaveny různým příslušenstvím (ochrany, toroidní transformátory, přístrojové transformátory, omezovače přepětí, ovládací a monitorovací komponenty, apod.). PM Normální provozní podmínky Okolní teplota: 1) do 40 C; 2) do 35 C průměr za 24 hod.; 3) více než -5 C. Nadmořská výška 1) do 1000 m; 2) pro výšky nad 1000 m je třeba použít korekční faktor (konzultujte u nás). Sluneční záření 1) dopad slunečního záření není povolen. Znečistění okolního prostředí 1) okolní prostředí nesmí být kontaminováno prachem, kouřem, agresivními a/nebo hořlavými plyny, parami nebo solí. Vlhkost 1) průměrná relativní vlhkost za 24 hod méně než 95%; 2) průměrná relativní vlhkost za 1 měsíc méně než 90%; 3) průměrný tlak vodních par za 24 hod méně než 2,2 kpa; 4) průměrný tlak vodních par za 1 měsíc méně než 1,8 kpa. Při těchto podmínkách se může občas vyskytnout kondenzace. Ke kondenzaci dochází při změnách teploty za vysoké relativní vlhkosti. K zajištění odolnosti proti vysoké vlhkosti nebo kondenzaci (nebezpečí elektrického průrazu) dodržujte pečlivě stavební předpisy týkající se vhodné ventilace a instalace. Seismické otřesy (pro -24 a -36): 1) do 0,5 g vertikálně a 0,4 g vertikálně; 2) třída 2 pro -24 a třída 1 pro -36; 3) podle norem IEEE-693/2005 a EN /1993 pro -24 a -36. Provozní podmínky při zhoršených podmínkách konzultujte s námi. 30 Katalog schneider-electric.cz

31 Základní vlastnosti Normy Skříně řady vyhovují následujícím normám a specifikacím: Normy IEC; Normy UTE pro -24; Specifikace EDF pro -24; Normy SEISMIC pro -24. IEC normy Vysokonapěťová spínací a řídicí zařízení Část 200: Kovově kryté rozváděče na střídavý proud pro jmenovitá napětí nad 1 kv do 52 kv včetně Vysokonapěťová spínací a řídicí zařízení - Část 1: Společná ustanovení Vysokonapěťová spínací a řídicí zařízení - Část 103: Spínače pro jmenovitá napětí nad 1 kv do 52 kv včetně Vysokonapěťová spínací a řídicí zařízení - Část 105: Kombinace spínače s pojistkami na střídavý proud Elektrická relé Vysokonapěťová spínací a řídicí zařízení Část 100: Vypínače střídavého proudu Vysokonapěťová spínací a řídicí zařízení - Část 102: Odpojovače a uzemňovače střídavého proudu na napětí nad V Přístrojové transformátory - Část 1: Transformátory proudu Přístrojové transformátory - Část 2: Transformátory napětí Přístrojové transformátory - Část 8: Elektronické transformátory proudu Vysokonapěťové rozváděče - Systémy indikace přítomnosti napětí Vysokonapěťová spínací a řídicí zařízení - Část 304: Třídy provedení rozváděčů pro vnitřní použití na jmenovitá napětí nad 1 kv do 52 kv pro ztížené klimatické podmínky Normy SEISMIC pro 24 kv IEE-693 Doporučení IEEE 2005 pro návrhy rozvoden v seismických podmínkách EN Environmentální testy Část 3: průvodce, seismické testy zařízení Normy UTE pro 24 kv NFC NFC NFC NFC Spotřebitelské rozvodny instalované uvnitř budov a napájené z veřejné distribuční sítě. Požadavky na instalace VN. VN spínače pro jmenovitá napětí nad 1 kv do 52 kv. Odpojovače a uzemňovače na střídavý proud. Specifikace EDF pro 24 kv HN 64-S-41 HN 64-S-43 Kovově zapouzdřené spínací a řídicí přístroje na střídavý proud pro napětí nad 1 kv do 24 kv. Elektricky nezávislé ovládací mechanismy pro odpínače 24 kv 400 A. schneider-electric.cz Katalog 31

32 Základní vlastnosti Hlavní parametry PM Níže uvedené parametry platí pro teplotu okolí od 5 C do +40 C a pro umístění v nadmořské výšce do 1000 m. Elektrické parametry Jmenovité napětí Ur kv 7, , ,5 Izolační hladina mezi fázemi Ud 50/60 Hz, 1 min (kv ef) proti zemi Ud 50/60 Hz, 1 min (kv ef) mezi fázemi Up 1,2/50 µs (kv max) proti zemi Up 1,2/50 µs (kv max) Vypínací schopnost transformátor naprázdno A 16 nezatížená kabelová vedení A 31,5 50 jmenovitý proud Ir A krátkodobý výdržný proud Ik/tk (1) ka /1 s (2) , zapínací schopnost (50 Hz) Ima ka 62,5 630 NA , Maximální vypínací schopnost (Isc) Skříně IM, IMC, IMB, IMM (4) A (3) 630 NSM kabely, NSM pořípojnice A (3) NA QM, QMC, QMB ka PM ka CVM ka 6,3 NA CVM s pojistkami ka 25 NA Skříně s SF6 vypínačem DM1-A, DM1-D, DM1-W (4), DM1-M (4) ka DM1-S ka NA DM1-Z NA DM2 ka Skříně s vakuovým vypínačem DMV-A, DMV-D ka NA DMVL-A ka NA DMVL-D ka NA Nedef.: nedefinováno (1) 3fázový (2) In 20 ka/3 s pro -24 konzultujte u nás (3) In 800 A konzultujte u nás (4) Nedefinováno pro Katalog schneider-electric.cz

33 Základní vlastnosti Hlavní parametry PM Stupeň krytí: Třída: PI (izolační přepážka) Třída ztráty nepřetržitosti provozu: LSC2A (LSC1 pro skříně s měřením GAM/GBM). Skříně v rozvodně: IP3X. Mezi oddíly: IP2X pro -24, IP2XC pro -36. Skříně: IK08 pro -24, IK07 pro -36. Elektromagnetická kompatibilita: relé: rázová pevnost 4 kv, podle doporučení IEC oddíly skříní: vv elektrické pole: útlum 40 db při 100 MHz útlum 20 db při 200 MHz vv magnetické pole: útlum 20 db při méně než 30 MHz. 3) Podle norem IEEE-693/2005 a EN /1993 vv pro 36 kv (konzultujte s námi) Teploty: Skříně musí být uloženy v suchém, bezprašném prostředí s minimálními výkyvy teploty. skladování: od -40 C do +70 C provoz: od -5 C do +40 C, jiné teploty: konzultujte s námi Seismické prostředí: vv pro -24 (volitelné): 1) Do 0,5 g (horizontálně) a 0,4 g (vertikálně) 2) Třída 2 životnost Skříně mechanická životnost elektrická životnost IM, IMC, IMB, IMM, PM, QM IEC IEC (5), QMC (5), QMB (5), 1000 operací 100 vypnutí při Ir, NSM kabely, NSM přípojnice třída M1 p.f. = 0.7, třída E3 CVM odpojovač IEC operací Vakuový stykač IEC operací s mechanickým přidržením Skříně s SF6 vypínačem DM1-A, DM1-D, DM1-M, DM1-W, DM1-Z, DM1-S, DM2 odpojovač IEC operací vypínač SF IEC operací třída M2 Sled operací Skříně s vakuovým vypínačem DMV-A, DMV-D odpínač IEC operací třída M1 vypínač Evolis IEC operací třída M2 DMVL-A odpojovač IEC DMVL-D 1000 operací vypínač Evolis IEC operací třída M2 (5) podle doporučení IEC , 3 vypnutí při účiníku = 0,2 800 A při 36 kv; 1400 A při 24 kv; 1730 A při 12 kv, 2600 A při 5,5 kv IEC vypnutí při Ir Odolnost proti vnitřním obloukům (podle normy IEC ): -24: Základní Zvýšená IEC vypnutí při 12.5 ka pro vypnutí při 25 ka pro vypnutí při 16 ka pro vypnutí při 25 ka pro vypnutí při Ir, p.f. = 0.7, třída E2 O s - CO - 15 s - CO O s - CO - 3 mn O - 3 mn - CO - 3 mn - CO IEC vypnutí při Ir, p.f. = 0.7, třída E3 IEC vypnutí při 25kA pro vypnutí při Ir, p.f. = 0.7, třída E2 IEC vypnutí při 16kA pro vypnutí při 25kA pro vypnutí při Ir, p.f. = 0.7, třída E2 vv 12.5 ka 1 s, IAC: A-FL vv 12.5 ka 1 s, IAC: A-FLR vv 16 ka 1 s, IAC: A-FLR & IAC: A-FL vv 20 ka 1 s, IAC: A-FLR & IAC: A-FL -36: vv 16 ka 1 s, IAC: A-FL schneider-electric.cz Katalog 33

34 Základní vlastnosti Popis prefabrikovaných skříní DE58646b Skříně s odpínačem a pojistkami 1 Spínací zařízení: odpínač a uzemňovač v zapouzdření naplněném SF6, které splňuje požadavky na trvale utěsněné zařízení. 2 Přípojnice: všechny ve stejné horizontální rovině, takže je umožněno pozdější rozšiřování rozvodny i připojování ke stávajícím zařízením. 3 Oddíl přívodů: přístupný zepředu, připojování ke spodním svorkám odpínače a uzemňovače (skříně IM) nebo spodním držákům pojistek (PM a QM). Tento oddíl je u vývodových polí pro transformátory dále vybaven uzemňovačem na vývodové (spodní) straně VN pojistek. 4 Ovládací mechanismus: obsahuje prvky pro ovládání odpínače a uzemňovače a zajištění indikace daného úkonu (nucené vypnutí). 5 Oddíl nízkého napětí: instalace přechodových svorkovnic (je-li použit motorový pohon), NN pojistek a pomocných relé. V případě požadavků na větší prostor je možné na vrchní stranu skříně umístit přídavnou nástavbu nn. Volitelné příslušenství: viz kapitolu Parametry funkčních skříní. DE58647b Skříně s SF6 vypínačem 1 Spínací zařízení: odpojovač(e) a uzemňovač(e) v zapouzdření naplněném SF6, které splňuje požadavky na trvale utěsněné zařízení. 2 Přípojnice: všechny ve stejné horizontální rovině, takže je umožněno pozdější rozšiřování rozvodny i připojování ke stávajícím zařízením. 3 Oddíl přívodů a vypínače: přístupný zepředu, připojování ke spodním svorkám vypínače. Je možné volit mezi dvěma typy vypínačů: SF1: vypínač vybavený elektronickou ochranou a standardními proudovými měniči (s nebo bez pomocného napájení); SFset: vypínač vybavený nezávislou ochranou a speciálními senzory (bez nutnosti pomocného napájení). 4 Ovládací mechanismus: obsahuje prvky pro ovládání odpojovače(ů), vypínače a uzemňovače a zajištění indikace jejich stavu. 5 Oddíl nízkého napětí: instalace pomocných relé a přechodových svorkovnic. V případě požadavků na větší prostor je možné na vrchní stranu skříně umístit přídavnou nástavbu nn. Volitelné příslušenství: viz kapitolu Parametry funkčních skříní. 34 Katalog schneider-electric.cz

35 Základní vlastnosti Popis prefabrikovaných skříní DE58648b Skříně s čelním vakuovým vypínačem 1 Spínací zařízení: odpínač(e) a uzemňovač(e) v zapouzdření naplněném SF6, které splňuje požadavky na trvale utěsněné zařízení. 2 Přípojnice: všechny ve stejné horizontální rovině, takže je umožněno pozdější rozšiřování rozvodny Oddíl přívodů a vypínače: přístupný zepředu, připojování ke spodním svorkám vypínače. Evolis: vypínač s elektronickou ochranou a standardními snímači (s nebo bez pomocného napájení); 4 Ovládací mechanismus: obsahuje prvky pro ovládání odpojovače(ů), vypínače a uzemňovače a zajištění indikace daného úkonu. 5 Oddíl nízkého napětí: instalace kompaktních relé (VIP) a testovacích svorkovnic. V případě požadavků na větší prostor je možné na vrchní stranu skříně umístit přídavnou nástavbu nn. Volitelné příslušenství: viz kapitolu Parametry funkčních skříní. Skříně s podélným vakuovým vypínačem DE58649b 1 Spínací zařízení: odpojovač(e) a uzemňovač(e) v zapouzdření naplněném SF6, které splňuje požadavky na trvale utěsněné zařízení Přípojnice: všechny ve stejné horizontální rovině, takže je umožněno pozdější rozšiřování rozvodny. 3 Oddíl přívodů a vypínače: přístupný zepředu, připojování ke spodním svorkám vypínače. Evolis: vypínač s elektronickou ochranou a standardními snímači (s nebo bez pomocného napájení); 4 Ovládací mechanismus: obsahuje prvky pro ovládání odpojovače(ů), vypínače a uzemňovače a zajištění indikace daného úkonu. 5 Oddíl nízkého napětí: instalace kompaktních relé (VIP) a testovacích svorkovnic. V případě požadavků na větší prostor je možné na vrchní stranu skříně umístit přídavnou nástavbu nn. DE58650b Volitelné příslušenství: viz kapitolu Parametry funkčních skříní. Skříně se stykačem 1 Spínací zařízení: odpojovač a uzemňovač a stykač v zapouzdření naplněném SF6, které splňuje požadavky na trvale utěsněné zařízení. 2 Přípojnice: všechny ve stejné horizontální rovině, takže je umožněno pozdější rozšiřování rozvodny i připojování ke stávajícím zařízením. 3 Oddíl přívodů a vypínače: přístupný zepředu. Tento oddíl je rovněž vybaven přiřazeným uzemňovačem. Stykač může být doplněn pojistkami. Je možné volit mezi dvěma typy: vakuový s magnetickým přidržením; vakuový s mechanickou západkou. 4 Ovládací mechanismus: obsahuje prvky pro ovládání odpojovače(ů), stykače a uzemňovače a zajištění indikace jejich stavu. 5 Oddíl nízkého napětí: instalace pomocných kompaktních relé a testovacích svorkovnic. V základní výbavě je horní nástavba nn. Volitelné příslušenství: viz kapitolu Parametry funkčních skříní. schneider-electric.cz Katalog 35

36 Základní vlastnosti Popis jednotlivých oddílů a skříní DE53507_LG PM Oddíl přípojnic Tři oddělené přípojnice jsou montovány souběžně. Připojení se provádí k horním svorkám šrouby s deflektorem pole. Jmenovitý proud 400 (pouze pro 24) A. DE53508_LG PM Oddíl spínacích zařízení Tento oddíl je oddělen od oddílu přípojnic a přívodů prostřednictvím zapouzdření odpínače, odpojovače a uzemňovače. DE57172_LG DE53510_LG Boční SF6 a vakuový vypínač Oddíl přívodů Kabely rozvodné sítě se připojují: ke svorkám spínače; ke spodním držákům pojistek; nebo k připojovacím praporcům vypínače. Kabely mohou mít tato zakončení jednoduché ukončení pro kabely se suchou izolací nebo papírem izolované kabely. V základním provedení je maximální dovolený průřez kabelů: 630 mm 2 nebo 2 x 400 mm 2 pro přívodní nebo vývodové skříně 1250 A, 240 mm 2 nebo 2 x 240 mm 2 pro přívodní nebo vývodové skříně A, 95 mm 2 pro skříně s jištěním transformátorů a pojistkami. Další podrobnosti naleznete v kapitole o funkčních skříních. Před vstupem do skříně musí být uzemňovač sepnut. Zmenšená hloubka skříní usnadňuje připojení vodičů všech fází. Svorník, který je součástí deflektoru pole, umožňuje umístit a upevnit koncové oko kabelu jednou rukou. Čelní vakuový vypínač 36 Katalog schneider-electric.cz

37 Základní vlastnosti Popis jednotlivých oddílů a skříní DE57173_LG PM Oddíl s ovládacím mechanismem Oddíl s ovládacím mechanismem: odpínač a uzemňovač; odpojovač(e); vypínač; stykač; a indikátor napětí. Do oddílu s ovládacím mechanismem je možný přístup i v případě, jsou-li vn kabely a přípojnice pod napětím, rozváděč nemusí být odpojen. Tím je rovněž umožněna snadná instalace visacích zámků a blokád a standardního NN příslušenství (pomocné kontakty, jednotky spouští, motory, apod.). PM Oddíl nízkého napětí pro monitorování a ovládání pro -24 Tento oddíl umožňuje do skříně instalovat NN příslušenství pro jištění, ovládání, indikaci stavů a přenos dat. Oddíl se dodává ve třech verzích: čelní kryt, kabelový oddíl, nn nástavba. A čelní kryt: umožňuje velmi jednoduchou instalaci NN prvků jako např. indikační tlačítka, ovládací tlačítka nebo jisticí relé mm C DM A B1 B2 C NN kryt NN Kabelový oddíl NN Kabelový oddíl NN Oddíl s řízením Výška (mm): Volitelný oddíl NN B1 kabelový oddíl NN: umožňuje instalaci většiny NN konfigurací, včetně Sepam 20 nebo Sepam 40. B2 kabelový oddíl NN (240mm): umožňuje instalaci většiny NN konfigurací, včetně monitorování teploty a ochrany VAMP121. C NN nástavba: používá se pouze pro rozsáhlé konfigurace NN, případně s hloubkou větší než 100 mm nebo pro složité vybavení jako např. Sepam 60 nebo 80, převodníky, ovládací a monitorovací prvky, regulační transformátory nebo zdroje nn. B2 B1 A Ve všech případech je do oddílu možný přístup i v případě, jsou-li vn kabely a přípojnice pod napětím, rozváděč nemusí být odpojen. PE58270 Oddíl nízkého napětí pro monitorování a ovládání pro -36 A čelní kryt: umožňuje velmi jednoduchou instalaci NN prvků jako např. indikační tlačítka, ovládací tlačítka nebo jisticí relé. Celková výška skříně pak je 2250 mm. B rozšířený NN oddíl: používá se pouze pro rozsáhlé konfigurace NN, případně s hloubkou větší než 100 mm nebo pro složité vybavení jako např. Sepam 60 nebo 80, převodníky, ovládací a monitorovací prvky, regulační transformátory nebo zdroje nn. Ve všech případech je do oddílu možný přístup i v případě, jsou-li vn kabely a přípojnice pod napětím, rozváděč nemusí být odpojen. DE59695_LG A / B Kryt NN h (mm): 2250 schneider-electric.cz Katalog 37

38 Základní vlastnosti Provozní bezpečnost Spínací technika PM Odpínač nebo odpojovač a uzemňovač Plynotěsnost V zapouzdření naplněném plynem SF6 o přetlaku 0,4 bar (asi 400 hpa) pro -24 a 1 bar (asi 1000 hpa) pro -36 jsou umístěny tři otočné kontakty. Zapouzdření splňuje požadavky na utěsněný tlakový systém. Plynotěsnost každého zařízení je zkoušena ve výrobním závodě. Únik plynu je nižší než 0,1% po dobu 30 let. PE57226 Odpínač-odpojovač pro 24 kv Provozní bezpečnost Odpínač může být v jedné z těchto tří poloh: zapnuto, vypnuto nebo uzemněno. Tyto polohy jsou vzájemně přirozeně blokovány, takže je vyloučena možnost chybné operace. Pohyblivý rotační kontakt je poháněn rychle působícím mechanismem a rychlost jeho otáčení je nezávislá na akci obsluhy. Zařízení kombinuje funkci spínače a odpojovače. Uzemňovač umístěný v SF6 má zkratovou zapínací schopnost v souladu s požadavky norem. Při jakémkoliv havarijním zvýšení tlaku plynu se otevírá pojistná membrána, která umožní únik přetlaku směrem k zadní straně skříně. Odpínač-odpojovač pro -36 MT20184_LG Kontakty sepnuty Kontakty rozpojeny Uzemněno Odolnost vůči okolnímu prostředí Jednotlivé součásti jsou navrženy pro optimální rozložení elektrického pole. Kovové kryty skříní odolávají agresívnímu prostředí a brání přístupu k živým částem během provozu. 38 Katalog schneider-electric.cz

39 Základní vlastnosti Provozní bezpečnost Spínací technika PM SF6 vypínač SF1 Plynotěsnost Vypínač SF1 je tvořen třemi samostatnými póly namontovanými na rámu, který nese ovládací mechanismus. Každý pól vypínače obsahuje všechny aktivní prvky umístěné v izolačním prostředí naplněném plynem o přetlaku 1,5 bar (0,15 mpa) pro -24 a 2 bar (0,2 mpa) pro -36. Zapouzdření splňuje požadavky na utěsněný tlakový systém. Plynotěsnost každého zařízení je zkoušena ve výrobním závodě. Provozní bezpečnost Náhodné zvýšení tlaku je eliminováno otevřením bezpečnostní tlakové membrány. DE53514 Vypínač SF1 PM kontakty sepnuty před-komprese hoření oblouku kontakty rozpojeny PE50798 Vypínač Evolis Vakuový vypínač Evolis Těsnost Vypínač Evolis je tvořen třemi samostatnými pólovými jednotkami montovanými na rámu, který nese ovládací mechanismus. Každý pól vypínače obsahuje všechny aktivní prvky umístěné v izolačním prostředí pod vakuem a jeho těsnost se systematicky kontroluje ve výrobním závodě. Provozní bezpečnost Ve vakuovém vypínači působí magnetické pole podél osy kontaktu. Tímto způsobem je zajištěno pravidelné rozložení energie oblouku a nevznikají lokální přehřátá místa na kontaktech. Výhody této technologie: Jednoduchý typ vakuového vypínače s velkou spolehlivostí. Malá disipace obloukové energie ve vypínači. Větší životnost kontaktů, které se neopotřebovávají při opakovaném vypínání. Podstatné snížení energie pro ovládání. PE57841 Vypínač Evolis boční verze Vakuový stykač Těsnost Stykač je tvořen třemi samostatnými pólovými jednotkami montovanými na rámu, který nese ovládací mechanismus. Každý pól obsahuje všechny aktivní prvky umístěné v izolačním prostředí pod vakuem a jeho těsnost se systematicky kontroluje ve výrobním závodě. Vakuový stykač schneider-electric.cz Katalog 39

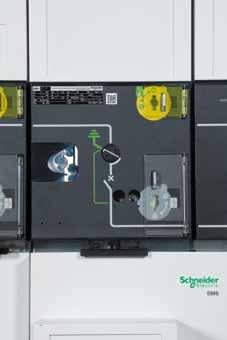

40 Základní vlastnosti Provozní bezpečnost Ovládací mechanismus PE56366 PE57166 PM PM Viditelnost hlavních kontaktů (volitelné) Spolehlivý ovládací mechanismus Indikátor stavu spínacího přístroje: Je umístěný přímo na pohyblivé hřídeli, takže zajišťuje jednoznačnou indikaci stavu přístroje (IEC , dodatek A). Ovládací páka: Je vybavena tlumicím zařízením (antireflex), které zabrání nechtěnému opětovnému vypnutí okamžitě po sepnutí odpínače nebo uzemňovače. Blokování: Jeden až tři visací zámky umožňují zablokovat: přístup k ovladači odpínače nebo vypínače, přístup k ovladači uzemňovače, ovládání tlačítka vypínacího mechanismu. Jednoduché a snadné ovládání Mechanické a elektrické ovládací prvky jsou umístěny vedle sebe na čelním panelu, společně se schématem znázorňujícím stav přístrojů (sepnuto, vypnuto, uzemněno): Sepnutí: ovládací prvky jsou vybaveny rychle působícím mechanismem, nezávislým na činnosti obsluhy. Vyjma spínacích operací není v odpínači akumulována žádná energie. U odpínačů s pojistkami je vypínací mechanismus nastřádán v okamžiku sepnutí kontaktů. Vypnutí: odpínač se vypíná stejným, rychle působícím mechanismem jako při opačné operaci. U vypínačů a odpínačů s pojistkami se vypínání aktivuje: tlačítkem, poruchou. Uzemnění: rozpojení nebo sepnutí kontaktů uzemňovače umožňuje speciální ovládací hřídel. Přístup k této hřídeli je blokován krytem, který lze sejmout jen při vypnutém odpínači (při sepnutém odpínači je kryt blokován). Viditelnost hlavních kontaktů (volitelné) Pozice hlavních kontaktů je zřetelně viditelná průhledem v čelním panelu skříně. Indikátor tlaku plynu (volitelné) Přestože je spínač plynotěsný systém a má vypínací a zapínací kapacitu při jmenovitém proudu i při nulovém relativním tlaku plynu SF6, na požádání vybavujeme zařízení (před prodejem nebo po prodeji) tlakovým spínačem nebo analogovým tlakoměrem. Tyto přídavné prvky nijak neovlivňují funkci vypínače, jsou teplotně kompenzované a na vyžádání kompatibilní s funkcí viditelnosti hlavních kontaktů. Indikátor přítomnosti napětí (VPIS) V tomto zařízení jsou integrovány LED kontrolky typu VPIS (systém indikace přítomnosti napětí) podle IEC 61958, které umožňují kontrolu přítomnosti (absence) napětí na každé fázi. Jsou navržené pro funkci ve zhoršených podmínkách, takže je garantována vysoká spolehlivost ve VN/NN rozvodnách. Dodávají se i ve verzi s napěťovým výstupem, který se používá pro spolupráci s indikačním relé VD Katalog schneider-electric.cz

41 Základní vlastnosti Provozní bezpečnost Ochrana proti vnitřním obloukům DE59732b_LG DE59734b_LG DE57174b_LG Norma ČSN EN , dodatek A stanoví metodu pro zkoušení kovově krytých rozváděčů při přítomnosti vnitřních oblouků. Cílem této zkoušky je ukázat, že obsluha stojící před rozvodnou skříní nebude ohrožena vlivem vnitřních oblouků. Příklad rozváděče instalovaného vedle stěny s dolním odvětráváním 12,5 ka/1 s a 16 ka/ 1s: IAC: A-FL: 3-stranná ochrana proti vnitřnímu oblouku. Příklad rozváděče -24 instalovaného uprostřed místnosti s dolním odvětráváním 16 ka/1s: IAC: A-FL: 4-stranná ochrana proti vnitřnímu oblouku. Příklad rozváděče -24 instalovaného uprostřed místnosti s horním odvětráváním 16 ka/1s a 20 ka / 1s: IAC: A-FLR: 4-stranná ochrana proti vnitřnímu oblouku. Pro zvýšení bezpečnosti osob je nutné zajistit co možná nejvyšší ochranu proti účinkům vnitřních oblouků následujícími prostředky: odvětrávací systémy, které směrují plyn směrem k horní nebo spodní části rozvodné skříně a snižují tak přetlak při vzniku vnitřního oblouku uvnitř oddílu; odvod horkých plynů do vnějších prostorů, kde nemůže dojít k ohrožení obsluhy, použití nehořlavých materiálů uvnitř skříní, vyztužující přepážky. Shrnutí: Řada -24 zajišťuje dobrou úroveň bezpečnosti Architektura skříní: Konstrukce členěná do oddílů. Technologie: elektrotechnická: modelování elektrických polí, mechanická: využívání CAD systémů při návrhu prvků. Používání spolehlivých komponent: volba správných materiálů, uzemňovače se zapínací schopností Přístroje zajišťující bezpečný provoz: indikátory napětí na čelním panelu, spolehlivé vzájemné blokování, uzamykání blokádami a visacími zámky. Odolnost skříní proti vnitřním obloukům (podle IEC ) 3 verze pro -24: Základní verze: 12,5 ka 1 s, IAC: A-FL Zvýšená odolnost proti vnitřním obloukům: 12,5 ka 1 s, IAC: A-FLR 16 ka 1 s, IAC: A-FL nebo IAC: A-FLR 20 ka 1 s, IAC: A-FL nebo IAC: A-FR 1 verze pro -36: 16 ka 1 s, IAC: A-FL. ochrana proti vnitřním obloukům (v souladu s IEC , dodatek A) Řada ve verzi ochrana proti vnitřním obloukům úspěšně vyhověla všem zkouškám podle normy IEC (5 kritérií). Použité materiály vyhovují podmínkám uvažovaných při návrhu řady. Tepelné a mechanické namáhání, které může vznikat při vnitřním oblouku je zcela absorbováno vnější konstrukcí kovového krytí. Obsluha stojící před rozváděčem není ohrožena negativními účinky případného vnitřního oblouku. Řada umožňuje několik možností, jak instalovat ochranu proti vnitřnímu oblouku 3stranná ochrana proti vnitřnímu oblouku IAC:A-FL, 12,5 ka/1s, 16 ka/1s a 20 ka 1s pro -24 a 16 ka 1s pro -36. V případě rozváděče instalovaného u zdi je zamezen přístup zezadu a ochrana proti vnitřnímu oblouku ze tří stran je dostatečná. 4stranná ochrana proti vnitřnímu oblouku IAC: A-FLR, 12,5 ka 1s, 16 ka 1 s a 20 ka 1 s pro -24. V případě rozváděče -24 instalovaného uprostřed místnosti je nutná ochrana proti vnitřnímu oblouku ze čtyř stran, aby byla obsluha chráněna při pohybu kolem rozváděče. Způsob odvětrávání: (Závisí na stavebních úpravách) Spodní odvětrávání Jsou nezbytné stavební úpravy pro vytvoření dostatečného prostoru. Horní odvětrávání pro -24 Strop musí být ve výšce nejméně 2150 mm, kanál (není součástí dodávky) vpravo nebo vlevo od skříně. schneider-electric.cz Katalog 41

42 Parametry funkčních skříní 42 Katalog schneider-electric.cz

43 Parametry funkčních skříní Obsah Volba funkčních skříní 44 Spínání 44 Chránění 46 Měření 54 Další funkce 56 Ovládací mechanismus 60 Pomocné příslušenství 63 Měřicí transformátory proudu pro řadu -24 Měřicí transformátory proudu pro řadu -36 Měřicí transformátory napětí pro řadu -24 Měřicí transformátory napětí pro řadu -36 Skříně pro ochranu motorů 71 Ochrana transformátorů 72 Blokády schneider-electric.cz Katalog 43

44 Parametry funkčních skříní Volba funkčních skříní Spínání IM Odpínač IMC Odpínač IMB Odpínač s uzemňovačem pravý nebo levý vývod IMM Odpínač a měření pravý nebo levý vývod DE59700_LG DE53518_LG DE53519_LG DM Novinka! Elektrické parametry DE59710_LG ka 25 Ik/1s DE59711_LG ka 62,5 Ima DE59212_LG 20 Ir = 630 A 50 Ir = 630 A ,5 Ir = A Ur 31,25 Ir = A Ur 12,5 7, , ,5 kv 7, , ,5 kv 7, ,5 25 Základní vybavení: odpínač a uzemňovač třífázový systém přípojnic ovládací mechanismus CIT připojovací místa pro jednožilové kabely indikátor napětí topné těleso 150 W pro řadu -36 LSC2A spodní 3fázové přípojnice pro vývodová vedení (pravé nebo levé) Verze ovládací mechanismus CI2 jeden až tři transformátory proudu pro -24 tři transformátory proudu ovládací mechanismus CI1 verzi 800 A pro -24 konzultujte s námi ovládací mechanismus CI1 pro -36 ovládací mechanismus CI1 Volitelné příslušenství: motorový pohon ovládacího mechanismu pomocné kontakty uzamykatelné vzájemné blokování jednotky spouští (cívky) čítač operací horní 3fázové přípojnice 1250 A Indikátory poruch Připojovací místa pro dva jednožilové kabely na fázi digitální ampérmetr Omezovače přepětí pro 36 a pro 24 ve skříni šířky 500 mm Oddíl pro uzemnění přípojnic 630 A ve verzi pro 24 (nelze použít společně s ochranou proti vnitřním obloukům) Detekce oblouku Monitorování teploty horní 3fázové přípojnice 630 A pro náročné podmínky u řady 24 viditelnost hlavních kontaktů zařízení pro indikaci tlaku rozšířený oddíl ovládání NN pro W topné těleso pro -24 Připojení 630 A kabelu shora (bez ochrany proti vnitř. obloukům) ochrana Sepam tři měřicí transformátory napětí uzamykatelné vzájemné blokování Detekce oblouku Detekce oblouku Monitorování teploty 44 Katalog schneider-electric.cz

45 Parametry funkčních skříní Volba funkčních skříní Spínání Systém automatického přepojování pro řadu -24 NSM-kabely Skříň pro hlavní (N) i rezervní (S) napájení pomocí kabelů NSM-přípojnice Skříň pro hlavní (N) napájení pomocí kabelů zleva a rezervní (S) napájení pomocí přípojnic zprava NSM-přípojnice Skříň pro hlavní (N) napájení přípojnicemi zleva a rezervní (S) napájení pomocí kabelů zprava DE53559_LG DE58401_LG DE53561_LG Elektrické parametry: DE59212_LG DE59218_LG ka 62,5 Ima 50 Ir = 630 A 40 12,5 31,25 Ir = A Ur 7, ,5 25 7, ,5 25 kv Základní vybavení: odpojovače a uzemňovače třífázový systém přípojnic připojovací místa pro jednožilové kabely indikátor přítomnosti napětí mechanické blokování motorový ovládací mechanismus CI2 se zapínacími a vypínacími cívkami nástavba NN ovládací logika automatického záskoku (T200 S) LSC2A Volitelné příslušenství: pomocné kontakty uzamykatelné vzájemné blokování 50 W topné těleso ovládání a monitorování viditelnost hlavních kontaktů zařízení pro indikaci tlaku horní 3fázové přípojnice 1250 A horní 3fázové přípojnice 630 A pro náročné provozní podmínky schneider-electric.cz Katalog 45

46 Parametry funkčních skříní Volba funkčních skříní Chránění Pojistkový odpínač QM Kombinace odpínače s pojistkami QMC Kombinace odpínače s pojistkami QMB Kombinace odpínače s pojistkami, vývod vpravo nebo vlevo DE59701_LG DE53523_LG DE53524_LG Elektrické parametry DE59712_LG ka 25 Ik/1s DE59713_LG ka 25 Isc Ir = 200 A Ir = 63 A 16 Ir = 200 A Ir = 63 A 12,5 Ur 12,5 Ur 7, , ,5 kv 7, , ,5 kv Základní vybavení: odpínač a uzemňovač třífázový systém přípojnic ovládací mechanismus CI1 indikátor přítomnosti napětí tři držáky pojistek dle DIN mechanické indikátory přepálení pojistek topné těleso 150 W pro řadu -24 LSC2A připojovací místa pro jednožilové kabely zapínací schopnost vývodového uzemňovače 2 ka Verze: vybavení pro tři pojistky UTE pro -24 ovládací mechanismus CI2 Volitelné příslušenství: motor pro ovládací mechanismus pomocné kontakty uzamykatelné vzájemné blokování pomocný kontakt pro indikaci přepálení pojistky pojistky s indikátorem (DIN) vybavovací spouště (cívky) digitální ampérmetr monitorování teploty detekce oblouku jeden až tři transformátory proudu pro -24 tři transformátory proudu pro -36 ovládací mechanismus CI2 pro -36 spodní 3fázové přípojnice pro vývod zprava nebo zleva horní 3fázové přípojnice 1250 A připojení kabely 630 A shora (v tomto případě nelze použít ochranu proti vnitřním obloukům) viditelnost hlavních kontaktů zařízení pro indikaci tlaku horní 3fázové přípojnice 630 A pro náročné provozní podmínky pro -24 horní nástavba NN pro řadu 24 topné těleso 50 W pro řadu Katalog schneider-electric.cz

47 Parametry funkčních skříní Volba funkčních skříní Chránění Pojistkový odpínač PM Odpínač s pojistkami DE53526_LG Elektrické parametry DE59714_LG ka 25 Ik/1s & Isc Ir = 200 A Ir = 63 A 12,5 Ur 7, , ,5 kv Základní vybavení: odpínač a uzemňovač třífázový systém přípojnic ovládací mechanismus CIT indikátor přítomnosti napětí připojovací místa pro jednožilové kabely zapínací schopnost vývodového uzemňovače 2 ka tři držáky pojistek UTE (pro -24) nebo DIN topné těleso 150 W pro řadu -36 LSC2A Verze: ovládací mechanismus CI1 ovládací mechanismus CI2 pro řadu -36 Volitelné příslušenství: motor pro ovládací mechanismus pomocné kontakty digitální ampérmetr uzamykatelné vzájemné blokování pomocný kontakt pro indikaci přepálení pojistky horní 3-fázové přípojnice 1250 A připojení kabely 630 A shora (v tomto případě nelze použít ochranu proti vnitřním obloukům) pojistky UTE (pro -24) nebo s indikátorem (DIN) viditelnost hlavních kontaktů zařízení pro indikaci tlaku horní 3fázové přípojnice 630 A pro náročné provozní podmínky pro -24 horní nástavba NN pro řadu -24 topné těleso 50 W pro řadu -24 vybavovací spouště pro řadu -36 monitorování teploty detekce oblouku schneider-electric.cz Katalog 47

48 Parametry funkčních skříní Volba funkčních skříní Chránění Vypínač s SF6 DE53531_LG DM1-A Vypínač a odpojovač DE53532_LG DM1-D Vypínač a odpojovač Vývod vpravo DE53533_LG DM1-D Vypínač a odpojovač Vývod vlevo DM DM1-M Vypínač a odpojovač, včetně měření Vývod vpravo Novinka! Elektrické parametry DE59715_LG DE59212_LG 12,5 12,5 7,2 17, ,5 7, ,5 25 Základní vybavení: SF1 vypínač SF1 odpojovač a uzemňovač třífázový systém přípojnic ovládací mechanismus vypínače RI ovládací mechanismus odpojovače CS indikátor přítomnosti napětí tři TP pro DM1-M, prosím konzultujte pomocné kontakty na vypínači mechanické blokování vypínače a odpojovače 150 W topné těleso prp řadu -36 LSC2A připojovací místa pro jednožilové kabely zapínací schopnost vývodového uzemňovače 2 kaef při 630 A a 25 kaef při 1250 A spodní 3fázové přípojnice Verze: proudové snímače LPCT (pouze s ochranami Sepam 20, 40, 60 a 80) Vypínač SFset s odpojovačem (pouze pro jmenovité proudy A) Volitelné příslušenství: skříň: pomocné kontakty na odpojovači ochrany Sepam tři transformátory napětí omezovače přepětí 1horní 3fázové přípojnice 1250 A při Ir 630 A připojení kabely 630 A shora (v tomto případě nelze použít ochranu proti vnitřním obloukům) horní 3fázové přípojnice 630 A pro náročné provozní podmínky horní nástavba NN pro řadu W topné těleso pro řadu -24 Vypínač SFset s odpojovačem (pouze pro jmenovité proudy A) připojovací místa pro jednožilové kabely pro řadu -36 oddíl pro uzemňovač 630 A přípojnic pro řadu -24 (nelze použít s ochranou proti vnitřním obloukům ČSN EN ) detekce oblouku monitorování teploty detekce oblouku detekce oblouku monitorování teploty 48 Katalog schneider-electric.cz

49 Parametry funkčních skříní Volba funkčních skříní Chránění Vypínač s SF6 DM1-S Vypínač s nezávislou ochranou a odpojovač DM2 Vypínač a dva odpojovače Vývod vpravo DM2 Vypínač a dva odpojovače Vývod vlevo DE58360_LG DE53536_LG DE53537_LG Elektrické parametry DE59212_IscLG 25 DE59721_LG ,5 12,5 7, ,5 25 7, , ,5 Základní vybavení: vypínač SF1 s odpojovačem odpojovač a uzemňovač třífázový systém přípojnic ovládací mechanismus vypínače RI ovládací mechanismus odpojovače CS pomocné kontakty vypínače mechanické blokování vypínače a odpojovače ochranné relé VIP tři snímače CG pro relé VIP indikátor přítomnosti napětí připojovací místa pro jednožilové kabely zapínací schopnost vývodového uzemňovače 2 kaef Verze: Sepam 10 s pomocným napájením a třemi snímači CR Volitelné příslušenství: skříň: uzamykatelné vzájemné blokování detekce oblouku přídavný kryt nebo připojovací oddíl pro horní kabelové přívody tři transformátory napětí 50 W topné těleso podstavec horní 3fázové přípojnice 1250 A při Ir 630 A horní 3fázové přípojnice 630 A pro náročné provozní podmínky pro řadu -24 horní nástavba NN pro řadu -24 vypínač: motor pro ovládací mechanismus vybavovací spouště (cívky) počítadlo operací pro ruční ovládací mechanismus tři transformátory proudu topné těleso 150 W pro řadu -36 skříň: ochrany Sepam pomocné kontakty odpojovače dva transformátory napětí fáze-fáze nebo tři transformátory napětí fáze-zem připojení kabely 630 A shora (v tomto případě nelze použít ochranu proti vnitřním obloukům) 50 W topné těleso pro řadu -24 monitorování teploty schneider-electric.cz Katalog 49

50 Parametry funkčních skříní Volba funkčních skříní Chránění Vypínač s SF6 DM1-W Výsuvný vypínač a odpojovač DM1-Z Výsuvný vypínač a odpojovač, vývod vpravo DE53538_LG DE53539_LG Elektrické parametry DE59715_2-LG ka 25 Ik/1s & Isc DE59226_LG Ir = A ,5 Ir = A Ur 12,5 7, , ,5 kv 7, ,5 25 Základní vybavení: výsuvný vypínač SF1 odpojovač a uzemňovač třífázový systém přípojnic ovládací mechanismus vypínače RI ovládací mechanismus odpojovače CS indikátor přítomnosti napětí tři měřicí transformátory proudu pomocné kontakty vypínače LSC2A mechanické blokování vypínače a odpojovače ovládací mechanismus uzemňovače CC připojovací místa pro jednožilové kabely zapínací schopnost vývodového uzemňovače 25 kaef Verze: proudové snímače LPCT (pouze s ochranami Sepam 20, 40, 60 a 80) Volitelné příslušenství: skříň: pomocné kontakty odpojovače jištění s použitím jednotky Sepam uzamykatelné vzájemné blokování tři transformátory napětí pro řadu -24 kabelový oddíl s připojením shora pro řadu W topné těleso pro řadu -24 monitorování teploty horní nástavba NN pro řadu -24 horní 3fázové přípojnice 1250 A při Ir 630 A horní 3fázové přípojnice 630 A pro náročné provozní podmínky pro řadu -24 omezovače přepětí (pouze pro 630 A a -24) třífázové přípojnice vypínač: motor pro ovládací mechanismus vybavovací spouště (cívky) počítadlo operací pro ruční ovládací mechanismus detekce oblouku 50 Katalog schneider-electric.cz

51 Parametry funkčních skříní Volba funkčních skříní Chránění Vakuový vypínač DMV-A Vypínač a odpojovač DMV-D Vypínač a odpojovač Vývod vlevo nebo vpravo DE53541_LG DE53542_LG Elektrické parametry DE59227_LG ,5 7, ,5 25 Základní vybavení: vypínač Evolis, čelní odpínač a uzemňovač na A odpojovač a uzemňovač na 1250 A třífázový systém přípojnic ovládací mechanismus vypínače P2 ovládací mechanismus odpojovače a odpínače CIT indikátor přítomnosti napětí pomocné kontakty vypínače LSC2A tři transformátory proudu elektronická ochrana Sepam 20 připojovací místa pro jednožilové kabely zapínací schopnost vývodového uzemňovače 25 kaef Volitelné příslušenství: skříň: pomocné kontakty odpojovače tři transformátory napětí uzamykatelné vzájemné blokování topné těleso 50 W horní 3fázové přípojnice 1250 A při Ir 630A horní 3fázové přípojnice 630 A pro náročné provozní podmínky horní nástavba NN monitorování teploty detekce oblouku vypínač: motor pro ovládací mechanismus vybavovací spouště (cívky) počítadlo operací pro ruční ovládací mechanismus další elektronické ochrany Sepam schneider-electric.cz Katalog 51

52 Parametry funkčních skříní Volba funkčních skříní Chránění Vakuový vypínač DMVL-A Vypínač a odpojovač DMVL-D Vypínač a odpojovač, vývod vpravo DE53535_LG DE59703_LG Elektrické parametry DE59228_LG 25 DE59717_LG ,5 12,5 7, ,5 25 7, ,5 25 Základní vybavení: vypínač Evolis, podélný odpojovač a uzemňovač mechanické vzájemné blokování vypínače a odpojovače třífázový systém přípojnic ovládací mechanismus vypínače RI ovládací mechanismus odpojovače CS indikátor přítomnosti napětí pomocné kontakty vypínače tři měřicí transformátory proudu připojovací místa pro jednožilové kabely LSC2A zapínací schopnost vývodového uzemňovače 2 kaef Volitelné příslušenství: skříň: vypínač: pomocné kontakty odpojovače motor pro ovládací mechanismus tři měřicí transformátory napětí vybavovací spouště (cívky) uzamykatelné vzájemné blokování počítadlo operací pro ruční ovládací mechanismus topné těleso 50 W 1horní 3fázové přípojnice 1250 A při Ir 630A horní 3fázové přípojnice 630 A pro náročné provozní podmínky horní nástavba NN elektronické ochrany Sepam monitorování teploty detekce oblouku 52 Katalog schneider-electric.cz

53 Parametry funkčních skříní Volba funkčních skříní Chránění Stykač (motorový spouštěč) pro řadu -24 CVM Stykač CVM Stykač s pojistkami DE53527_LG DE53528_LG Elektrické parametry DE59220_LG DE59221_LG ,3 16 7, ,5 7,2 12 Základní vybavení: vakuový stykač odpojovač a uzemňovač třífázový systém přípojnic ovládací mechanismus stykače s magnetickým přidržením nebo s mechanickou západkou ovládací mechanismus odpojovače CS jeden až tři měřicí transformátory proudu pomocné kontakty stykače připojovací místa pro jednožilové kabely indikátor přítomnosti napětí zapínací schopnost vývodového uzemňovače 2 kaef čítač operací na stykači horní nástavba NN mechanické blokování stykače a odpojovače/uzemňovače LSC2A Verze: LPCT (pouze s ochranami Sepam 20, 40, 60, 80) Volitelné příslušenství: skříň: pomocné kontakty na odpojovači ochrana Sepam jeden až tři měřicí transformátory napětí uzamykatelné vzájemné blokování 50 W topné těleso horní 3fázové přípojnice 1250 A horní 3fázové přípojnice 630 A pro náročné provozní podmínky stykač: mechanické blokování příprava pro tři pojistky s indikátorem (DIN) mechanická indikace přepálení pojistky pomocné kontakty pro indikaci přepálené pojistky monitorování teploty detekce oblouku pojistky DIN s indikátorem schneider-electric.cz Katalog 53

54 Parametry funkčních skříní Volba funkčních skříní Měření CM Měřicí transformátory pro fázové napětí CM2 Měřicí transformátory pro sdružené napětí DE53546_LG DE53547_LG Elektrické parametry DE59722_LG ,5 7, , ,5 Základní vybavení: odpojovač a uzemňovač třífázový systém přípojnic ovládací mechanismus CS izolační vypínač NN obvodů NN pojistky tři pojistky 6,3A typ UTE nebo DIN topné těleso 150 W pro řadu -36 LSC2A tři transformátory napětí (fáze a zem) dva transformátory napětí (fáze-fáze) Volitelné příslušenství: pomocné kontakty mechanická signalizace pro indikaci přepálení pojistky pomocný kontakt pro indikaci přepálení pojistky pro řadu -24 horní 3fázové přípojnice 1250 A připojení kabely shora (v tomto případě nelze použít ochranu proti vnitřním obloukům) 50 W topné těleso pro řadu -24 horní 3fázové přípojnice 630 A pro náročné provozní podmínky pro řadu -24 horní nástavba NN pro řadu -24 detekce oblouku 54 Katalog schneider-electric.cz

55 Parametry funkčních skříní Volba funkčních skříní Měření GBC-A Měření proudu a/nebo napětí vývod vpravo GBC-A Měření proudu a/nebo napětí vývod vlevo GBC-B Měření proudu a/nebo napětí DE53549_LG DE53550_LG DE53551_LG Elektrické parametry DE59709_LG ka 25 Ik/1s Ir = 1250 A 20 Ir = A 16 12,5 Ir = A 7, , ,5 Ur kv Základní vybavení: jeden až tři měřicí transformátory proudu pro řadu -24 tři měřicí transformátory proudu pro řadu -36 praporce pro připojení třífázový systém přípojnic 150 W topné těleso pro řadu -36 LSC1 Volitelné příslušenství: horní 3fázové přípojnice 1250 A pro Ir 630 A pro řadu -24 horní nástavba NN pro řadu -24 tři transformátory napětí (fáze-zem) nebo dva transformátory napětí (fáze-fáze) pro řadu -24 topné těleso 50 W pro řadu -24 připojení kabely shora pro řadu -36 (v tomto případě nelze použít ochranu proti vnitřním obloukům) detekce oblouku schneider-electric.cz Katalog 55

56 Parametry funkčních skříní Volba funkčních skříní Další funkce GBM Propojovací pole Vývod vpravo nebo vlevo GIM Přípojnicové mezipole DE53553_LG DE58361_LG Elektrické parametry DE59709_LG ka 25 Ik/1s Ir = 1250 A DE59214_LG Ir = A ,5 Ir = A Ur 12,5 7, , ,5 kv 7, , ,5 Základní vybavení: připojovací praporce třífázový systém přípojnic pro vývod zprava nebo zleva topné těleso 150 W pro řadu -36 LSC1 kovový kryt Volitelné příslušenství: horní 3fázové přípojnice 1250 A pro Ir 630 A pro řadu -24 horní nástavba NN pro řadu A připojení kabely shora (v tomto případě nelze použít ochranu proti vnitřním obloukům) detekce oblouku 56 Katalog schneider-electric.cz

57 Parametry funkčních skříní Volba funkčních skříní Další funkce (rozšiřující pole) GEM Přechodové pole VM6/-24 GFM Přechodové pole Fluokit -24 GUM Přechodové pole Unifluorc -24 GMM Přechodové pole Modularc / -36 DE58361_LG DE58361_LG DE58361_LG DE58361_LG Elektrické parametry DE59212_LG DE59710-B-LG ka Ik/1s DE59212_LG DE59709_2LG Ir = 630 A 16 12,5 12,5 Ir = A Ur 12,5 12,5 7, ,5 25 7, , ,5 kv 7, , ,5 Základní vybavení: kovový kryt třífázový systém přípojnic třífázový systém přípojnic kovový kryt třífázový systém přípojnic kovový kryt třífázový systém přípojnic kovový kryt Volitelné příslušenství: průchozí pro NN průchozí pro NN průchozí pro NN schneider-electric.cz Katalog 57

58 Parametry funkčních skříní Volba funkčních skříní Další funkce GAM2 Přívodní pole pro kabelové připojení GAM Přívodní pole pro kabelové připojení DE53554_LG DE53555_LG Elektrické parametry DE59719_LG 25 DE59709_LG ka 25 Ik/1s Ir = 1250 A Ir = A ,5 12,5 Ir = A Ur 7, , ,5 7, , ,5 kv Základní vybavení: třífázový systém přípojnic indikátor přítomnosti napětí připojovací místa pro jednožilové kabely připojovací praporce 150 W topné těleso pro -36 LSC1 Zapínací schopnost přiřazeného uzemňovače 25 kaef ovládací mechanismus CC pro -24 ovládací mechanismus CS pro -36 Volitelné příslušenství: indikátor poruchy digitální ampérmetr horní 3-fázové přípojnice 1250 A při Ir 630A horní nástavba NN pro řadu 24 připojení 630 A kabely shora (v tomto případě nelze použít ochranu proti vnitřním obloukům) 50 W topné těleso pro řadu -24 detekce oblouku omezovače přepětí pro řadu -36 pomocné kontakty uzamykatelné vzájemné blokování omezovače přepětí pro řadu Katalog schneider-electric.cz

59 Parametry funkčních skříní Volba funkčních skříní Další funkce SM Odpojovač TM Transformátor VN/NN pro napájení příslušenství EMB Uzemnění přípojnic DE59704_LG DE53557_LG DE53558_N_LG Elektrické parametry DE59709_LG ka 25 Ik/1s Ir = 1250 A DE59722_LG 25 DE59212_LG 20 Ir = A ,5 Ir = A Ur 12,5 12,5 7, , ,5 kv 7, , ,5 7, ,5 25 Základní vybavení: odpojovač a uzemňovač třífázový systém přípojnic ovládací mechanismus CS 150 W topné těleso pro řadu -36 LSC2A připojovací místa pro jednožilové kabely indikátor přítomnosti napětí dvě pojistky 6,3 A, typ UTE (pro -24) nebo DIN odpojovač NN obvodů jeden transformátor napětí (fáze-fáze) uzemňovač třífázový systém přípojnic ovládací mechanismus CIT instalace do skříní 630 A IM 375 mm nebo DM1-A (v tomto případě nelze použít ochranu proti vnitřním obloukům IEC ) je vyžadována blokáda přizpůsobená provozu rozváděče Volitelné příslušenství: pomocné kontakty uzamykatelné blokády horní 3fázové přípojnice 1250 A pro Ir 630 A připojení kabely 630 A shora (v tomto případě nelze použít ochranu proti vnitřním obloukům) horní nástavba NN pro řadu -24 topné těleso 50 W pro řadu -24 horní 3fázové přípojnice 630 A pro náročné provozní podmínky pro řadu -24 detekce oblouku digitální ampérmetr pro řadu -24 omezovače přepětí pro řadu -36 monitorování teploty Mechanická signalizace a pomocný kontakt pro indikaci přepálení pojistky pro řadu -24 pomocné kontakty schneider-electric.cz Katalog 59

60 Parametry funkčních skříní Ovládací mechanismus Ovládací prvky pro ovládací mechanismus jsou soustředěny na čelním panelu. V tabulce jsou uvedeny různé druhy ovládacích mechanismů. Funkční rychlost mechanismů nezávisí, s výjimkou typu CS, na rychlosti akce obsluhy. Skříň Typ ovládacího mechanismu odpínač/odpojovač vypínač CIT CI1 CI2 CS CC RI P2 IM, IMB, IMM b v v IMC b v v PM b v v (1) QM b v QMC, QMB b v CM, CM2, CVM b DM1-A, DM1-D, DM1-M, DM1-S, DM1-Z, DM2, b b DMVL-A, DMVL-D DM1-A (2), DM1-W b b b DMV-A, DMV-D b b NSM-kabely, NSM-přípojnice b GAM 24 kv b SM, TM, GAM 36 kv b EMB b b standardně v volitelně (1) pouze pro řadu -36 (2) verze 1250 A Typ ovládacího mechanismu CIT CI1 CI2 CS Použití skříně Odpínač Pojistkový odpínač Odpínač Kombinace odpínače s pojistkami Odpínač Kombinace odpínače s pojistkami Odpojovač Hlavní spínač Zapínání Vypínání Zapínání Vypínání Střádání Zapínání Vypínání Zapínání Vypínání mechanismu Ruční ovládání Ruční klika Ruční klika Ruční klika Tlačítko Ruční klika Tlačítko Tlačítko Ruční klika Ruční klika Elektrické ovládání (volitelné) Motor Motor Motor Cívka Motor Cívka Cívka N/A N/A Rychlost operace 1 až 2 s 1 až 2 s 4 až 7 s 35 ms 4 až 7 s 55 ms 35 ms N/A N/A Aplikace v distribučních sítích Dálková konfigurace sítě Dálkové ovládání transformátorových vývodů Dálková konfigurace sítě, potřeba rychlé rekonfigurace (generátor, smyčka) Uzemňovač Zapínání Vypínání Zapínání Vypínání N/A Zapínání Vypínání Zapínání Vypínání Ruční ovládání Ruční klika Ruční klika Ruční klika Ruční klika Ruční klika Ruční klika Ruční klika Ruční klika Ruční klika N/A PM Ovládací mechanismus CIT se dvěma funkcemi Spínací funkce Nezávislé vypínání nebo zapínání pákou nebo motorem. Uzemňovací funkce Nezávislé uzemnění nebo odzemnění pákou. Zdrojem energie je stlačená pružina, která při uvolnění sepne nebo rozpojí kontakty. Pomocné kontakty odpínač (2O + 2C)*, odpínač (2O + 3C) a uzemňovač (1O + 1C), odpínač (1C) a uzemňovač (1O + 1C), je-li motorový pohon Mechanické indikace Přepálení pojistek ve skříni PM. Volitelný motorový pohon motor pro ztížené podmínky a komunikace. (*) Zahrnuto ve variantě s motorem 60 Katalog schneider-electric.cz

61 Parametry funkčních skříní Ovládací mechanismus PM PM PM PM Ovládací mechanismus se dvěma funkcemi CI1 Spínací funkce Nezávislé vypínání nebo zapínání pákou nebo motorem. Zdrojem energie je stlačená pružina, která při uvolnění sepne kontakty. Nezávislé vypínání tlačítkem (O) nebo spouštěmi Uzemňovací funkce Nezávislé uzemnění nebo odzemnění pákou. Zdrojem energie je stlačená pružina, která při uvolnění sepne nebo rozpojí kontakty. Pomocné kontakty odpínač (2O + 2C)*, odpínač (2O + 3C) a uzemňovač (1O + 1C), odpínač (1C) a uzemňovač (1O + 1C), je-li motorový pohon přepálení pojistky (1C) Mechanické indikace Přepálení pojistek ve skříni QM Vypínací spouště vypínací cívka Volitelný motorový pohon standardní nebo ztížené podmínky a komunikace Ovládací mechanismus se dvěma funkcemi CI2 Spínací funkce Nezávislé zapínání ve dvou krocích: 1 natažení střadačového mechanismu pákou nebo motorem, 2 uvolnění nastřádané energie tlačítkem (I) nebo spouští Nezávislé vypínání tlačítkem (O) nebo spouštěmi. Uzemňovací funkce Nezávislé uzemnění nebo odzemnění pákou. Zdrojem energie je stlačená pružina, která při uvolnění sepne nebo rozpojí kontakty. Pomocné kontakty odpínač (2O + 2C)*, odpínač (2O + 3C) a uzemňovač (1O + 1C), odpínač (1C) a uzemňovač (1O + 1C), je-li motorový pohon. Vypínací napěťová spoušť Zapínací napěťová spoušť Volitelný motorový pohon standardní nebo ztížené podmínky a komunikace Ovládací mechanismus se dvěma funkcemi CS Spínací a uzemňovací funkce Závislé ruční zapínání a vypínání pomocí páky. Pomocné kontakty odpojovač (2O + 2C) pro skříně DM1-A, DM1-D, DM1-W, DM2, DMVL-A, DMVL-D a CVM, odpojovač (2O + 3C) a uzemňovač (1O + 1C) pro skříně DM1-A, DM1-D, DM1-W, DM2, DMVL-A, DMVL-D a CVM, odpojovač (1O + 2C) pro skříně CM, CM2, TM, DM1-A, DM1-D, DM2 DMVL-A, DMVL-D a CVM. Mechanické indikace Přepálení pojistek ve skříních CM, CM2 a TM. Ovládací mechanismus s jednou funkcí CC Uzemňovací funkce Nezávislé zapínání a vypínání pomocí páky. Zdrojem energie je stlačená pružina, která při uvolnění sepne nebo rozpojí kontakty. Pomocné kontakty Uzemňovač (1O + 1C). (*) IZahrnuto ve variantě s motorem. schneider-electric.cz Katalog 61

62 Parametry funkčních skříní Ovládací mechanismus PM PE57163 Ovládací mechanismus s jednou funkcí pro vypínače SF a Evolis 24, podélná varianta Ovládání vypínače Nezávislé zapínání ve dvou krocích. Nejdříve se ovládací mechanismus natáhne motorem nebo pákou. Potom je nastřádaná energie uvolněná stisknutím tlačítka (I) nebo spouští. Nezávislé vypnutí stisknutím tlačítka (O) nebo spouští. Pomocné kontakty Vypínač (4 O + 4 C), Nastřádaný stav (1 C). Mechanické indikace Čítač operací. Vypínací spouště Mitop (s nízkou spotřebou) Vypínací napěťová cívka Podpěťová cívka. Zapínací spoušť Zapínací cívka Volitelný motorový pohon (je možné instalovat dodatečně). Možné kombinace vypínacích spouští SF1 SFset Typ spouště Kombinace Kombinace Mitop (s nízkou spotřebou) b b b b b b Vypínací cívka b b b b Podpěťová cívka b b b b Ovládací mechanismus P2 pro vypínač Evolis 17,5 kv, čelní varianta Ovládání vypínače Nezávislé zapínání ve dvou krocích. Nejdříve se ovládací mechanismus natáhne motorem nebo pákou. Potom je nastřádaná energie uvolněná stisknutím tlačítka (I) nebo spouští. Nezávislé vypnutí stisknutím tlačítka (O) nebo spouští. Energie v pružinovém střadači. Pomocné kontakty Vypínač (4 O + 4 C), Nastřádaný stav (1 C). Mechanické indikace Čítač operací. Vypínací spouště Mitop (s nízkou spotřebou), Vypínací napěťová cívka. Zapínací spoušť Zapínací cívka Volitelný motorový pohon (je možné instalovat dodatečně). 62 Katalog schneider-electric.cz

63 Parametry funkčních skříní Pomocné příslušenství PM Volitelný motor a spouště pro skříně s odpínači Ovládací mechanismy CIT, CI1 a CI2 mohou být vybaveny motorovým pohonem. Un DC AC (50 Hz)* napájecí napětí (V) volitelný motor (W) 200 (VA) 200 doba sepnutí CIT 1 až 2 (s) 1 až 2 (s) doba nastřádání pro CI1, 4 až 7 (s) 4 až 7 (s) CI2 vypínací spouště vypínací cívka (W) (VA) odezva (ms) podpěťová cívka přítah (W) 160 (VA) přídrž (W) 4 (VA) odezva (ms) Zapínací spoušť zapínací cívka (W) (VA) odezva (ms) * Jiné kmitočty konzultujte s námi. PE57164 Volitelný motor a spouště pro skříně s SF6 vypínači a vakuovými vypínači Evolis 24, boční varianta Ovládací mechanismus RI může být vybaven motorem pro střádání energie. Un DC AC (50 Hz)* napájecí napětí (V) volitelný motor (W) 300 (VA) 380 střádání (s) Vypínací spouště Mitop (nízká spotřeba) (W) 3 odezva (ms) vypínací cívka (W) 85 (VA) 180 odezva (ms) podpěťová cívka přítah (W) 160 (VA) přídrž (W) 10 (VA) odezva (ms) Zapínací spoušť vypínací cívka (W) 85 (VA) 180 odezva (ms) * Jiné kmitočty konzultujte s námi. schneider-electric.cz Katalog 63

64 Parametry funkčních skříní Pomocné příslušenství PE57842 PM Volitelný motor a spouště pro vypínače Evolis 17,5 kv, čelní provedení Motorový střadač a odpovídající mechanismus (P2) Napájení (Vst 50/60 Hz) 48/60 100/ /240 (Vss) 24/30 48/60 100/ /250 Rozsah 0,85 až 1,1 Ur Spotřeba (VA nebo W) 180 Záběrový proud 2 až 3 Ir během 0,1 s Doba střádání max. 6 s Rychlost spínání max. 3 cykly za minutu CH kontakt 10 A 240 V Vypínací spoušť s nízkou spotřebou (MITOP) Napájení stejnosměrný proud Rozsah 0,6 A < I < 3 A Doba odezvy vypínače při Ur 50 ms (nastavení ochranného relé) Vypínací spoušť (MX) Napájení (Vst 50/60 Hz) / /250 (Vss) 24/30 48/60 100/ /250 Rozsah 0,7 až 1,1 Ur Spotřeba (VA nebo W) přítah: 200 (během 200 ms) přidržení: 4,5 Doba odezvy vypínače při Ur 50 ms ± 10 Zapínací spoušť (XF) Napájení (Vst 50/60 Hz) / /250 (Vss) 24/30 48/60 100/ /250 Rozsah 0,85 až 1,1 Ur Spotřeba (VA nebo W) přítah: 200 (během 200 ms) přidržení: 4,5 Pomocné kontakty pro vakuový stykač Pomocné přepínací kontakty. K dispozici jsou následující: 3 NO + 3 NC pro verzi s elektromagnetickým přidržením (volitelně další tři pomocné kontakty NO a NC). 5 NO + 6 NC pro standardní verzi s mechanickým přidržením.. Parametry Pracovní napětí Minimálně 48 V Maximálně 480 V Jmenovitý proud 10 A Vypínací schopnost Vss 60 W (L/R 150 ms) Vst 700 VA (účiník 0,35) Vypínací spoušť Napájení (Vst) Spotřeba (W) Doba odezvy (ms) Katalog schneider-electric.cz

65 Parametry funkčních skříní Měřicí transformátory proudu pro řadu -24 Skříň QMC CVM DM1-A DM1-D DMVL-D DM1M Měřicí transformátory proudu (TP) podle jednotlivých skříní -24 DM1-W DM2 GBC-A DMVL-A DMV-A IMC DM1-A DM1-W GBC-A DMV-A GBC-B DMV-D DM1-D DM1-Z GBC-B DMV-D 630 A 1250 A TC ARJP1 b b ARM3 b b b b b b ARJP2 b b ARJP3 b b b b CLP2 b TLP130 b b b CTS25Sch b PE60535 PE60536 PE60539 PE60539 ARJP1 ARJP1 ARM3 CTS25Sch Transformátor ARJP1/N2FF Parametry podle normy IEC Jedno primární vinutí Dvojité sekundární vinutí pro měření a ochrany. Krátkodobý výdržný proud Ith (ka) I1n (A) Ith (ka) 1,2 2,4 3, t (s) 1 Měření a ochrany 5 A 15 VA - třída 0,5 5 A 2,5 VA - 5P20 Transformátor ARJP1/N2F Parametry podle normy IEC Jedno primární vinutí Dvojité sekundární vinutí pro měření a ochrany. Krátkodobý výdržný proud Ith (ka) I1n (A) Ith (ka) 6 10 t (s) 1 Měření a ochrany 5 A 15 VA - třída 0,5 5 A 2,5 VA - 5P20 Pozn.: Jiné parametry konzultujte s námi. Transformátor ARM3/N2F Parametry podle normy IEC Dvojité primární vinutí Jednoduché sekundární vinutí pro měření a ochrany. Krátkodobý výdržný proud Ith (ka) I1n (A) 10/20 20/40 50/ / / /600 Ith (ka) 5 12,5 12,5/21* 12,5/25* 12,5/25* 25 t (s) 1 0,8 1 Měření a ochrany 5 A 7,5 VA - třída 0,5 1 A 1 VA - 10P30 5 A 5 VA - 5P10 5 VA - 5P15 * Pro ochrany 5 A. Parametry podle normy IEC Dvojité primární vinutí. Jednoduché nebo dvojité sekundární vinutí pro měření a ochrany. Krátkodobý výdržný proud Ith (ka) I1n (A) 10/20 20/40 50/ / / /600 Ith (ka) 5 12,5 12,5/21* 12,5/25* 12,5/25* 25 t (s) 1 0,8 1 Měření a ochrany 5 A 7,5 VA třída 0,5 1 A 1 VA 10P30 5 A 5 VA 5P10 5 VA 5P15 * Pro ochrany 5 A. Pro skříně GBC-A, GBC-B do 630 A Transformátor CTS 25 Jedno primární vinutí. Dvě sekundární vinutí. Pozn.: Jiné parametry konzultujte s námi. schneider-electric.cz Katalog 65

66 Parametry funkčních skříní Měřicí transformátory proudu pro řadu -24 PE60538 PE60537 ARJP2 Transformátor ARJP2/N2F Parametry podle normy IEC Jednoduché primární vinutí Dvojité sekundární vinutí pro měření a ochrany Krátkodobý výdržný proud Ith (ka) I1n (A) Ith (ka) 25 t (s) 1 Měření a ochrany 5 A 10 VA třída 0,5 15 VA třída 0,5 15 VA třída 0,5 15 VA třída VA třída 0,5 5 A 2,5 VA 5P20 2,5 VA 5P20 Transformátor ARJP3/N2F 5 VA 5P20 5 VA 5P VA 5P20 PE55661 PE57162 ARJP3 Parametry podle normy IEC Jednoduché primární vinutí Dvojité sekundární vinutí pro měření a ochrany Krátkodobý výdržný proud Ith (ka) I1n (A) Ith (ka) 25 t (s) 1 Měření a ochrany 1 A 30 VA - třída 0,5 1 A 10 VA - 5P20 Měření a ochrany 5 A 30 VA - třída 0,5 5 A 10 VA - 5P20 Transformátor s nízkou spotřebou (LPCT) CLP2 Parametry podle normy IEC Velký rozsah proudu na primáru Přímý napěťový výstup pro měření Konektor RJ45 na sekundáru Izolační hladina 24 kv. Minimální jmenovitý proud na primáru 5 A Jmenovitý nominální proud na primáru 100 A Jmenovitý proud na rozšířeném primáru 1250 A Jmenovitý výstup na sekundáru 22,5 mv Třída přesnosti pro měření 0,5 Třída přesnosti pro ochrany 5P Limit přesnosti 400 Jmenovitý teplený proud nakrátko 40 ka 1 s Nejvyšší napětí (Um) 24 kv Odolnost při průmyslovém kmitočtu 50 kv Transformátor s nízkou spotřebou (LPCT) TLP130 Parametry podle normy IEC Velký rozsah proudu na primáru Přímý napěťový výstup pro měření Konektor RJ45 na sekundáru Izolační hladina 0,72 kv Vnitřní průměr 130 mm. Minimální jmenovitý proud na primáru 5 A Jmenovitý nominální proud na primáru 100 A Jmenovitý proud na rozšířeném primáru 1250 A Jmenovitý výstup na sekundáru 22,5 mv Třída přesnosti pro měření 0,5 Třída přesnosti pro ochrany 5P Limit přesnosti 250 Jmenovitý teplený proud nakrátko 25 ka 1 s Nejvyšší napětí (Um) 0,72 kv Odolnost při průmyslovém kmitočtu 3 kv 66 Katalog schneider-electric.cz

67 Parametry funkčních skříní Měřicí transformátory proudu pro řadu -36 PE57222 Pro skříně DM1-A, DM1-D, -36, DM2, IMC, GBC-A, GBC-B Měřicí transformátor proudu ARM6T Transformátor ARM6T/N1 nebo N2 Parametry podle normy IEC Dvojité primární vinutí Dvojité sekundární vinutí pro měření a ochrany Krátkodobý výdržný proud Ith (ka) I1n (A) / /1250 Ith (ka) t (s) 1 1 Měření a ochrany 5 A 7,5 VA - 15 VA - třída 0,5 30 VA - třída 0,5 5 A 2,5 VA - 5 VA - 5P20 10 VA - 5P20 PE58391 Měřicí transformátor proudu ARM9T Pro skříně DM1-A, DM1-D, DM2 Transformátor ARM9T Parametry podle normy IEC Dvojité primární vinutí Dvojité sekundární vinutí pro měření a ochrany Krátkodobý výdržný proud Ith (ka) I1n (A) 1000/1250 Ith (ka) 40 t (s) 1 Měření a 5 A 30 VA - třída 0,5 - Fs < 10 ochrany 5 A 10 VA - 5P20 PE57162 Transformátor s nízkou spotřebou (LPCT) pro skříně DM1-A, -36 LPCT Transformátor TLP 130, TLP 190 Parametry podle normy IEC Velký rozsah proudu na primáru Přímý napěťový výstup pro měření Konektor RJ45-8 pts na sekundáru Izolační hladina 0,72 kv Vnitřní průměr 130 nebo 190 mm U řady -36 lze TLP 130 použít pro 630 A, TLP 190 pro 1250 A TLP 130 TLP 190 Minimální jmenovitý proud na primáru 5 A 5 A Jmenovitý proud na rozšířeném primáru 1250 A 2500 A Jmenovitý výstup na sekundáru 22,5 mv A 22,5 mv A Třída přesnosti pro měření 0,5 0,5 Třída přesnosti pro ochrany 5P 5P Limit přesnosti Jmenovitý tepelný proud nakrátko 25 ka 1 s 40 ka 1 s Nejvyšší napětí (Um) 0,72 kv 0,72 kv Odolnost při průmyslovém kmitočtu 3 kv 3 kv schneider-electric.cz Katalog 67

68 Parametry funkčních skříní Měřicí transformátory napětí pro řadu -24 Skříně CM CVM DM1-A DM1-D DMVL-D Měřicí transformátory napětí (TN) podle jednotlivých skříní DM1-W DM2 GBC-A DM1M GBC-B DMVL-A DMV-A DMV-D CM2 TM VTs VRQ2-n/S1 b b b b b b b b VRFR-n/S1 b b b VRC2/S1 b b b VTS25Sch b b VCT24 VRC1/S1 b b PE60526 VRQ2 Transformátor VRQ2n/S1 (fáze zem) 50 nebo 60 Hz Parametry podle normy IEC Jmenovité napětí (kv) 25 Napětí na primáru (kv) 10/3 15/ /3 22/3 Napětí na sekundáru (V) 100/3 Krajní zátěž (VA) 250 Třída přesnosti 0,5 Jmenovitá zátěž pro Jednoduché primární vinutí (VA) Jmenovitá zátěž pro Dvojité primární vinutí (VA) Transformátor VRFR-n/S1 (fáze zem) 50 nebo 60 Hz Parametry podle normy IEC Jmenovité napětí (kv) 17,5 Napětí na primáru (kv) 10/3 15/3 Napětí na sekundáru (V) 100/3 Krajní zátěž (VA) 250 Třída přesnosti 0.5 Jmenovitá zátěž pro Jednoduché primární vinutí (VA) 30 PE60527 Transformátor VRC2/S1 (fáze fáze) 50 nebo 60 Hz Parametry podle normy IEC Jmenovité napětí (kv) 25 Napětí na primáru (kv) Napětí na sekundáru (V) 100 Krajní zátěž (VA) 500 Třída přesnosti 0.5 Jmenovitá zátěž pro Jednoduché primární vinutí (VA) 50 VRC2 68 Katalog schneider-electric.cz

69 Parametry funkčních skříní Měřicí transformátory napětí pro řadu -24 Transformátor VTS25 (fáze zem) PE55648 Jmenovité napětí (kv) 25 Napětí na primáru (kv) 22 Napětí na sekundáru (V) 100/3 Třída přesnosti 0,5 Jmenovitá zátěž Poznámka: Sekundární obvod výše uvedených PT napětí se zapojuje s uzemněným uzlem.jiné charakteristiky konzultujte s námi. Transformátor VRC1/S1 (fáze fáze) 50 nebo 60 Hz DE53562_LG PE60528 VRC1 Parametry podle normy IEC Jmenovité napětí (kv) 7,2 Napětí na primáru (kv) 3,3 5 5,5 6 6,6 Napětí na sekundáru (V) Krajní zátěž (VA) 300 Třída přesnosti 0,5 Jmenovitá zátěž pro Jednoduché primární vinutí (VA) 100 Transformátor VCT24 (fáze fáze) 50 nebo 60 Hz Jmenovité napětí (kv) 24 Napětí na primáru (kv) Napětí na sekundáru (V) 220 Output (VA) Pozn.: Tento transformátor napětí má uzemněný nulový uzel. Jiné parametry konzultujte u nás. DE58408_LG Omezovače přepětí Pro skříně IM500, DM1-A, DM1-W, GAM, DMV-A*, DMVL-A In (A) 400/630 Un (kv) 7, ,5 25 Pozn.: Jmenovité napětí omezovače přepětí odpovídá jmenovitému napětí skříně. (*) Pro skříně s vypínačem DMV-A omezeno do 17,5 kv. schneider-electric.cz Katalog 69

70 Parametry funkčních skříní Měřicí transformátory napětí pro řadu -36 DE58408_LG PE57224 PE57223 Napětí transformer VRF3 Napětí transformer VRC3 Pro skříně CM, GBC-A, GBC-B Transformátor VRF3n/S2 (fáze zem) Jednoduché primární vinutí Jednoduché sekundární vinutí Parametry podle normy IEC Jmenovité napětí (kv) 38,5 Napětí na primáru (kv) Napětí na sekundáru (V) nebo 1103 Krajní zátěž (VA) 450 Třída přesnosti 0,5 3P Jmenovitá zátěž pro ednoduché vinutí na primáru(va) Pro skříně CM2 Transformátor VRC3/S1 (fáze fáze) Jednoduché primární vinutí Jednoduché sekundární vinutí Parametry podle normy IEC Jmenovité napětí (kv) 38,5 Napětí na primáru (kv) Napětí na sekundáru (V) nebo 110 Krajní zátěž (VA) 700 Třída přesnosti 0,5 Jmenovitá zátěž pro ednoduché vinutí na primáru(va) Pro skříně TM Transformátor VRC3/S1 (fáze fáze) Jednoduché primární vinutí Jednoduché sekundární vinutí Parametry podle normy IEC Jmenovité napětí (kv) 38,5 Napětí na primáru (kv) 35 Napětí na sekundáru (V) 220 Krajní zátěž (VA) 1000 Omezovače přepětí Pro skříně IM, DM1-A, SM, GAM2 In (A) 630 Un (kv) 38,5 70 Katalog schneider-electric.cz

71 Parametry funkčních skříní Skříně pro jištění motorů Proudová hodnota pojistek instalovaných ve skříních závisí na:: jmenovitém proudu motoru In, rozběhovém proudu Id, četnosti startů motoru. Jmenovitý proud pojistky se volí tak, že dvojnásobek rozběhového proudu motoru nepřetaví pojistku v čase odpovídajícím době rozběhu motoru. Vedlejší tabulka udává jmenovité hodnoty pojistek za následujících předpokladů: přímé zapnutí motoru do sítě Id/In y 6 pf = 0,8 (P y 500 kw) nebo 0,9 (P > 500 kw) η = 0,9 (P y 500 kw) nebo 0,94 (P > 500 kw). Uvedené hodnoty platí pro pojistky Fusarc (podle normy DIN ). Příklad: Uvažujme motor 950 kw při 5 kv. P In = = 130 A pf Id = 6 x In = 780 A Volí se nejbližší vyšší hodnota, tj. 790 A. Pro 6 startů za hodinu s dobou rozběhu 5s se zvolí pojistka 200 A. Pozn.: Ten samý motor nemůže být jištěn po 12 startů za hodinu, protože nejvyšší pracovní napětí pro potřebnou pojistku 250 A je pouze 3,3 kv. Výběr pojistek pro skříně CVM Pracovní napětí (kv) Rozběhový proud (A) Jmenovitý pracovní proud (nepřetržité zatížení) (A) Způsob výběru pojistky: Pokud Id 6 x Ie, použijte pro volbu pojistky Id PokudId < 6 x Ie, použijte pro volbu pojistky Ie. Pozn.: Pojistky jsou dlouhé 292 mm (Fusarc). Pojistky slouží pouze pro ochranu proti zkratům. U pojistek 250 A je třeba zpozdit vypnutí stykače. Doba rozběhu (s) Počet startů za hodinu Id = 6 x Ie Ie , , schneider-electric.cz Katalog 71

72 Parametry funkčních skříní Jištění transformátorů PE57161 Typ pojistky Provozní Výkon transformátoru (kva) napětí (kv) Jmenovité hodnoty pojistek pro skříně jako jsou PM, QM, QMB a QMC závisí, kromě jiného, na následujících podmínkách: provozní napětí, jmenovitý výkon transformátoru, technologie výroby pojistky (výrobce). Mohou být instalovány různé typy pojistek se středně silným vybavovacím zařízením: pojistky Solefuse v souladu se standardem UTE NFC pojistky Fusarc CF v souladu s doporučením IEC a rozměry DIN U kombinací pojistek s odpínačem ve skříních QM, QMB, QMC použijte tabulku výběru. Ostatní typy pojistek konzultujte s námi. Příklad: Pro jištění transformátorů 400 kva pro napětí 10 kv je vhodné zvolit pojistky Solefuse 43 A nebo Fusarc CF 50 A. Tabulka výběru Barevné značení odpovídá jmenovitému napětí pojistky Hodnoty jmenovitých proudů jsou v A, bez přetížení t 5 C < t < 40 C, nadm. v m. d Možnosti přetížení nebo provozní teploty nad 40 C pro olejové transformátory France Transfo konzultujte s námi Jmenovité napětí (kv) Solefuse (norma UTE NFC ) 5,5 6, ,5 31, ,2 10 6,3 6, ,5 31,5 31, ,3 6, ,3 6,3 6,3 6, Solefuse (všeobecné použití, norma UTE NFC ) 3, ,5 31,5 31, ,2 5,5 6, ,5 31, ,6 6, ,5 31, ,3 6, ,5 31,5 31, ,8 6,3 6,3 6, ,5 31,5 31, ,5 15 6,3 6, ,5 31,5 31, ,3 6,3 6,3 6, ,5 31,5 31, ,3 6,3 6,3 6, ,5 31,5 31, Fusarc CF a SIBA(1)(všeobecné použití pro skříně QM, QMB a QMC podle IEC ) 3, (1) 200 (1) 7, , (1) 5, ,5 31, (1) 160 (1) , (1) 160 (1) 6, , (1) 10 6, , (1) 200 (1) , , (1) 160 (1) 13,8 6, ,5 31, (1) 125 (1) 125 (1) 17,5 15 6, , (1) 125 (1) 125 (1) 20 6,3 6, , (1) 125 (1) ,3 6, , (1) Fusarc CF pro suché transformátory (2) ,5 31, ,5 31, , , , , , Fusarc CF pro olejové transformátory (2) ,5 31, ,5 31, ,5 31, ,5 31, ,5 31, (1) Pojistky SIBA (2) Tabulka odpovídá technickým parametrům výrobků France Transfo. Parametry transformátorů a pojistek mohou podléhat změnám podle různých výrobců a norem. 72 Katalog schneider-electric.cz

73 Parametry funkčních skříní Jištění transformátorů DE53563_LG Solefuse (norma UTE) Rozměry pojistek Ur (kv) Ir (A) L (mm) Ø (mm) 7,2 6,3 až , ,3 až Hmotnost (kg) DE57467_LG Fusarc CF (norma DIN) Ur (kv) Ir (A) L (mm) Ø (mm) 7, ,3 12 6, ,5 1, ,5 1, ,5 1, ,5 1, ,5 31, , , ,5 2, ,5 2, ,5 2, ,5 2,8 25 6, ,5 1, ,5 1, ,5 1, ,5 1, ,2 31, , , ,5 4, ,5 4, ,3 38, ,5 1, ,5 1, ,6 31, ,5 4, ,5 4, , ,4 Hmotnost (kg) DE57467_LG SIBA Ur (kv) Ir (A) L (mm) Ø (mm) 7, , , , ,8 17, , , ,4 Hmotnost (kg) schneider-electric.cz Katalog 73

74 Parametry funkčních skříní Blokády Skříně s odpínači Odpínač lze sepnout pouze tehdy, když je uzemňovač vypnutý a kryty umožňující přístup jsou na svém místě. Uzemňovač lze sepnout pouze tehdy, je-li vypnutý odpínač. Kryt umožňující přístup k připojovacím místům může být otevřen pouze tehdy, je-li zapnutý uzemňovač. Odpínač je zablokován v poloze vypnuto, je-li kryt umožňující přístup sejmutý. Uzemňovač lze ovládat pro účely zkoušek a měření kabelů. Skříně s vypínači Odpojovač(e) lze sepnout pouze tehdy, když je vypínač vypnutý a kryty umožňující přístup jsou na svém místě. Uzemňovač(e) lze sepnout pouze tehdy, je-li (jsou-li) odpojovač(e) vypnut(é). Kryt umožňující přístup k připojovacím místům lze otevřít je-li: vypínač zablokován (uzamčen) v poloze vypnuto odpojovač(e) je vypnutý, uzemňovač(e) je sepnutý. Pozn.: Je možné zablokovat odpojovač(e) ve vypnuté poloze pro manipulaci s vypínačem naprázdno. Funkční blokády Blokády vyhovují doporučeni IEC a specifikaci EDF HN 64-S-41. Kromě funkčních blokád je každý odpínač a odpojovač vybaven: prvkem pro instalaci visacího zámku (zámek není v dodávce); čtyřmi výřezy pro instalaci zámků (v dodávce na požádání), které slouží pro uzamčení skříně. Blokády podle typu skříně Skříně typ blokády A1 C1 C4 A3 A4 A P1 P2 P3 P5 IM, IMB, IMC, IMM b b b PM, QM, QMB, QMC, b b b DM1-A, DM1-D, DM1-W, DM1-Z, DM1-S, DMV-A, DMV-D, DMVL-A, DMVL-D b b b b CVM b b NSM b b GAM b b b SM b b DM2 b DM1-M b DE53565_LG A1 type O O Blokády se zámky Vývodové skříně Účel: Zabránit sepnutí uzemňovače ve skříni pro jištění transformátoru pokud není jistič na straně NN v poloze vypnuto nebo vysunuto. DE53566_LG C1 type Zabránit přístupu k transformátoru jestliže nebyl předtím sepnut uzemňovač. S S DE53567_LG C4 type O Zabránit sepnutí uzemňovače ve skříni pro jištění transformátoru pokud není jistič na straně NN v poloze vypnuto nebo vysunuto. Zabránit přístupu k transformátoru jestliže nebyl předtím sepnut uzemňovač. O S S MT20240EN Legenda k blokádám: bez klíče volně vyjmutelný klíč blokované vyjmutí klíče panel nebo dveře 74 Katalog schneider-electric.cz

75 Parametry funkčních skříní Blokády DE53568_LG typ A3 O O Propojovací skříně Účel: Zabránit sepnutí uzemňovače ve skříni na straně zátěže, pokud není odpínač na napájené straně v poloze vypnuto. DE53569_LG typ A4 Zabránit současnému sepnutí dvou odpínačů. DE53570_LG typ A5 O Zabránit sepnutí uzemňovače v mezipoli pokud nejsou odpínače na přívodu a vývodu uzamčeny ve stavu vypnuto. S O S MT20240EN Legenda k blokádám: bez klíče volně vyjmutelný klíč blokované vyjmutí klíče panel nebo dveře schneider-electric.cz Katalog 75

76 Parametry funkčních skříní Blokády DE53572_LG Typ P1 O X Zabránit sepnutí uzemňovače, pokud není odpínač v jiné skříni zajištěn v poloze vypnuto. X O DE53573_LG Typ P2 X O O Zabránit sepnutí odpojovače do zátěže pokud není odpínač zajištěn v poloze vypnuto. Zabránit sepnutí uzemňovačů pokud nejsou odpínač a odpojovač zajištěny v poloze vypnuto. X DE53574_LG Typ P3 O AX X O Zabránit sepnutí odpojovače do zátěže pokud není odpínač zajištěn v poloze vypnuto. Zabránit sepnutí uzemňovačů ve skříních pod napětím, pokud nejsou odpojovač a odpínač zajištěny v poloze vypnuto. Umožnit manipulaci s odpínačem v obvodu naprázdno. DE53575_LG Typ P5 P Zabránit sepnutí uzemňovače v přívodní skříni pokud nejsou odpojovač a odpínač zajištěny v poloze vypnuto. P DE53571_LG Typ 50 O O O Funkční blokády Blokuje Zapnutí odpojovačů do zátěže. Umožňuje Operaci vypínače naprázdno s rozpojenými odpojovači (dvojité odpojení). Operaci vypínače naprázdno s rozpojeným odpojovačem (jednoduché odpojení). DE59203_LG Typ 52 O O Blokuje Zapnutí odpojovačů do zátěže. O Umožňuje Operaci stykače naprázdno s rozpojenými odpojovači (dvojité odpojení). Operaci stykače naprázdno s rozpojeným odpojovačem (jednoduché odpojení). MT20240EN Legenda k blokádám: bez klíče volně vyjmutelný klíč blokované vyjmutí klíče panel nebo dveře 76 Katalog schneider-electric.cz

77 Poznámky schneider-electric.cz Katalog 77

78 Ochrany, monitorování a řízení 78 Katalog schneider-electric.cz

79 Ochrany, monitorování a řízení Obsah Chránění 80 Průvodce výběrem ochran Sepam 80 VIP 40 a VIP VIP Řada Sepam 10 se snímači CRa/CRb 86 Tabulka výběru ochran a snímačů 87 Řetězec ochran LPCT 88 Indikátory poruch 89 Ampérmetr 90 Záblesková ochrana Vamp 91 Řízení 92 Ovládání motoru 92 Monitorování teploty Easergy TH Easergy T200 S pro Easergy T200 I 96 Automatizace 97 Vysoce spolehlivé napájení PS schneider-electric.cz Katalog 79

80 Ochrany, monitorování a řízení Chránění Výběr ochrany řady Sepam Ochrany řady Sepam jsou určeny pro chránění elektrických strojů a elektrických distribučních sítí v průmyslových aplikacích a odběratelských rozvodnách všech napěťových úrovní. Ochrany Sepam obsahují kompletní, jednoduchá a spolehlivá řešení v pěti produktových řadách: 10, 20, 40, 60 a 80. Sepam 10 Sepam 20 Chránění Proud b b b Napětí b b Řada přizpůsobená vašim aplikacím Ochrana rozvoden (přívody, vývody a přípojnice). Ochrana transformátorů. Ochrana motorů a generátorů. Jednoduché použití Snadná instalace Lehká a kompaktní základní jednotka. Volitelné moduly na liště DIN, připojované dodávanými kabely. Uživatelsky orientovaný a výkonný software pro nastavení ochran. Uživatelská přívětivost Intuitivní uživatelské rozhraní s přímým přístupem k datům. Místní ovládání v jazyku uživatele. Přesná měření a podrobná diagnostika Měření všech potřebných elektrických veličin. Monitorování stavu spínacích přístrojů: snímače a vypínací obvod, indikace stavu vypínače. Autodiagnostika Sepam a watch-dog. Flexibilita a rozšiřitelnost Možnost rozšíření volitelnými moduly pro přizpůsobení instalaci. Možnost přidávat volitelné moduly kdykoliv. Jednoduché připojení a uvedení do provozu pomocí nastavení parametrů. Kmitočet b b Specifika Nadproudová a zemní ochrana Selhání vypínače Frekvenční ochrana Použití Rozvodny 10A, 10B S20 S24 Přípojnice B21 B22 Transformátory 10A, 10B T20 T24 Motory M20 Generatory Kondenzátory Parametry Logické vstupy 4 0 až 10 0 až 10 Logické výstupy 7 4 až 8 4 až 8 Teplotní čidla 0 až 8 0 až 8 Kanál Proud 3 I + Io 3 I + Io Napětí 3V + Vo LPCT (1) b Komunikační porty 1 1 až 2 1 až 2 Protokol IEC61850 b b Řízení Matice (2) b b Editor logických vazeb Logipam (3) Další Záložní baterie Lithiová baterie (4) Přední paměťová cartridge s možností nastavení (1) LPCT: Transformátor s nízkou spotřebou vyhovující normě IEC (2) Matice příkazů pro jednoduché přiřazení funkcí ochran, řízení a monitorování. (3) Logipam je grafický programovací jazyk (ladder) pro PC určený pro plné využití funkcí řady Sepam 80. (4) Standardní lithiová baterie formátu ½ AA, 3,6 V, vyměnitelná zepředu. 80 Katalog schneider-electric.cz

81 Ochrany, monitorování a řízení Chránění Výběr ochrany řady Sepam Sepam 40 Sepam 60 Chránění Proud b b b b b b Napětí b b b b b b Kmitočet b b b b b b Specifika Směrová zemní ochrana Směrová zemní a nadproudová ochrana Směrová zemní ochrana Použití Rozvodny S40 S41, S43 S42 S60 S62 Přípojnice Transformátor T40 T42 T60 T62 Motory M41 M61 Generátory G40 G60 G62 Kondenzátory C60 Parametry Logické vstupy 0 až 10 0 až 28 Logické výstupy 4 až 8 4 až 16 Teplotní čidla 0 až 16 0 až 16 Kanál Proud 3 I + Io 3 I + Io Napětí 3V, 2U + Vo 3V, 2U + Vo nebo Vnt LPCT (1) b b Komunikační porty 1 až 2 1 až 2 Protokol IEC61850 b b Řízení Matice (2) b b Editor logických vazeb b b Logipam (3) Další Záložní baterie 48 hodin Lithiová baterie (4) Přední paměťová cartridge s možností nastavení b Směrová zemní a nadproudová ochrana (1) LPCT: Transformátor s nízkou spotřebou vyhovující normě IEC (2) Matice příkazů pro jednoduché přiřazení funkcí ochran, řízení a monitorování. (3) Logipam je grafický programovací jazyk (ladder) pro PC určený pro plné využití funkcí řady Sepam 80. (4) Standardní lithiová baterie formátu ½ AA, 3,6 V, vyměnitelná zepředu. schneider-electric.cz Katalog 81

82 Ochrany, monitorování a řízení Chránění Výběr ochrany řady Sepam Sepam 80 M Chránění Proud b b b b b b b b Napětí b b b b b b b b Kmitočet b b b b b b b b Specifika Směrová zemní Směrová zemní a Odpojení při změně Diferenciální ochrana pro Diferenciální ochrana pro Napěťová a kmitočtová ochrana pro 2 sady Nesymetrie kondenzátorové ochrana nadproudová kmitočtu ochrana transformátory motory a motory přípojnic baterie Použití Rozvodny S80 S81 S82 S84 Přípojnice B80 B83 Transformátor T81 T82 T87 Motor M81 M88 M87 Generator G82 G88 G87 Kondenzátor C86 Parametry Logické vstupy 0 až 42 0 až 42 0 až 42 0 až 42 Logické výstupy 5 až 23 5 až 23 5 až 23 5 až 23 Teplotní čidla 0 až 16 0 až 16 0 až 16 0 až 16 Kanál Proud 3 I + 2 x Io 2 x 3 I + 2 x Io 3 I + Io 2 x 3 I + 2 x Io Napětí 3V + Vo 3V + Vo 2 x 3V + 2 x Vo 3V + Vo LPCT (1) b b b b Komunikační porty 2 až 4 2 až 4 2 až 4 2 až 4 Protokol IEC61850 b b b b Řízení Matice (2) b b b b Editor logických vazeb b b b b Logipam (3) b b b b Další Záložní baterie Lithiová baterie (4) Lithiová baterie (4) Lithiová baterie (4) Lithiová baterie (4) Přední paměťová cartridge s možností nastavení b b b b (1) LPCT: Transformátor s nízkou spotřebou vyhovující normě IEC (2) Matice příkazů pro jednoduché přiřazení funkcí ochran, řízení a monitorování. (3) Logipam je grafický programovací jazyk (ladder) pro PC určený pro plné využití funkcí řady Sepam 80. (4) Standardní lithiová baterie formátu ½ AA, 3,6 V, vyměnitelná zepředu. 82 Katalog schneider-electric.cz

83 Ochrany, monitorování a řízení Chránění Relé VIP 40 a VIP 45 Novinka! Společnost Schneider Electric doporučuje pro chránění transformátorů použití vypínačů namísto pojistek. Použití vypínačů poskytuje následující výhody: Snadné nastavení Lepší diskriminace vůči dalším VN a NN ochranám Lepší ochranné funkce pro rozběhový proud, přetížení, fázové a zemní poruchy s relativně malým poruchovým proudem Vyšší odolnost proti nepříznivým klimatickým podmínkám Nižší nároky na údržbu a potřebu náhradních dílů Dodatečné funkce jako např. měření, diagnostika a dálkové monitorování. Provozní náklady nejnovějších cenově dostupných vypínačů a autonomně napájených relé jsou dnes srovnatelné s náklady na provozování tradičních VN odpínačů s pojistkami Použití Ochrana VN/NN transformátorů. Časově závislé vypínací charakteristiky nadproudové ochrany pro VN/NN transformátory. Časově nezávislá zemní ochrana. Měření fázového proudu a maximálního požadovaného proudu. Základní vlastnosti Autonomní napájení Napájení z měřicích transformátorů proudu (TP): pomocné napájení není vyžadováno Kompletní, předem testované ochrany Funkční blok připravený pro začlenění do instalace Navrženo pro řadu Navrženo pro vypínače nahrazující kombinace odpínače s pojistkami. Nastavení je stejně tak jednoduché jako volba pojistky. Velké množství konfigurací nastavení, které je v souladu s vypínacími charakteristikami vypínače. PM Nadproudová ochrana Vypínací charakteristiky optimalizované pro chránění transformátorů VN/NN. Ochrana proti přetížení a zkratům na sekundárním i primárním vinutí. Filtrace druhých harmonických. Pouze jedno nastavení vzhledem k NN (I>). Selektivita vzhledem NN jističům nebo NN pojistkám. Vyhovuje provozním kritériím TFL (time fuse link). Zemní ochrana Časově nezávislá vypínací charakteristika. Nastavení: Io> (metoda součtu fázových proudů) a to> Omezení druhých harmonických. Měření Proud zátěže v každé fázi. Maximální požadovaný proud. Čelní panel a nastavení Měřený proud se zobrazuje na 3digitovém LCD displeji. Tři nastavovací ovládací prvky (I>, Io>, to>) chráněné plombovatelným krytem. Indikátory vypnutí napájené ze zabudované baterie, resetování indikátorů tlačítkem nebo automaticky. schneider-electric.cz Katalog 83

84 Ochrany, monitorování a řízení Chránění Relé VIP 400 Novinka! VIP 400 je ochrana autonomně napájená z měřicích transformátorů proudu, pro svoji funkci nevyžaduje pomocný napájecí zdroj. Použití Ochrana přívodů ve VN distribučních rozvodnách. Ochrana transformátorů VN/NN. PM Základní vlastnosti VIP 400: autonomní ochrana Tato řada ochran je napájená z měřicích transformátorů proudu. Pro svoji funkci nevyžaduje pomocný zdroj napájení. Nadproudová a zemní ochrana. Ochrana proti tepelnému přetížení. Funkce měření proudu. Snímače pro ochranné relé VIP 4xx Nový snímač vyhrazený pro VIP 4xx Jmenovité napětí Ur 0,72 kv Izolační napětí Ud 3 kv 1 min. Jmenovitý krátkodobý proud Doba krátkodobého proudu Ith (ka) 25 t (s) 3 Jmenovitý proud na primáru I1n CGA: A CGB: A Sekundární napětí Vs 22,5 mv při 100 A Jmenovitá zátěž Měření Třída přesnosti CI 1,0 5P30 84 Katalog schneider-electric.cz

85 Ochrany, monitorování a řízení Chránění Sepam 10 se snímači proudu CRa/CRb PE57170 Sepam 10 Nastavení proudu Is pro jednotky Sepam 10 Jednotky Sepam 10 se senzory CRa/ CRb pro ochranu transformátorů Integrované ve skříni DM1-S pro řadu -24 se snímači proudu CRa a CRb a ve skříni DM1-A po řadu -36 s normálními měřicími transformátory proudu Jednotky Sepam 10 monitorují fázové a/nebo zemní proudy. K dispozici jsou dva modely: 10B: Sepam 10B chrání proti přetížení, fázovým a zemním poruchám. 10A: Sepam 10A zajišťuje stejné funkce jako model B, navíc má komunikační port, více vstupů a výstupů a některé další ochranné a monitorovací funkce. Nastavení jednotek Sepam 10 Is: vybavovací proud se nastavuje přímo podle jmenovitého výkonu transformátoru a pracovního napětí. Io: nastavení meze zemního proudu se nastavuje podle parametrů sítě. Pracovní Jmenovitý výkon transformátoru (kva) napětí (kv) , , , , , Legenda typu senzorů CRa 200/1 CRb 1250/1 schneider-electric.cz Katalog 85

86 Ochrany, monitorování a řízení Chránění Tabulka výběru ochran a snímačů proudu Tabulka obecného výběru ochran Typ ochrany Kód Jednotka ochran Sepam VIP Sepam 10 Sepam 20 Sepam 40 Sepam 60 Sepam 80 40/ fázová nadproudová b b b b b b (2) b (1) zemní nadproudová 50N - 51N b b b b b b (3) b (1) směrová zemní 67N b b b podpěťová 27 b b b přepěťová 59 b b b tepelný model 49 b b b b b přepětí v nulové složce 59N b b b nadproud ve zpětné složce 46 b b b b dlouhý start, zablokovaný rotor 51LR b b b b maximální počet spuštění 66 b b b b 1fázový podproud 37 b b b b komunikace b b b b b (1) vypínací charakteristiky DT, EI, SI, VI a RI. (2) Inverzní charakteristika přizpůsobená ochraně transformátorů. (3) Vypínací charakteristika DT. Typ Rozměey (mm) Hmotnost (kg) Vnější Ø Vnitřní Ø Tloušťka Proudové snímače pro jednotky Sepam 10 pro -24 Převod transformátoru Třída přesnosti Sepam 10 CRa 143, ,5 2,18 1/200 ± 2 % od 10 A do 100 A Při zátěži 5,7 Ω (x 1) ± 1 % od 100 A do 1600 A b ± 1 % od 10 A do 10 ka Při zátěži 0,67 Ω (x 4) CRb 143, ,5 1,26 1/1250 ± 1 % od 10 A do 11 ka Při zátěži 5,7 Ω (x 1) b ± 1 % od 10 A do 25 ka Při zátěži 0,67 Ω (x 4) 86 Katalog schneider-electric.cz

87 Ochrany, monitorování a řízení Chránění Snímače proudu ochran MT11325_LG PE88010 PE88011 PE88012 Standardní aplikace Sepam 20 Náročné aplikace Sepam 40 Zákaznické aplikace Sepam 60 a 80 DE58405EN Snímače TLP130, TLP190, CLP2 pro jednotky ochran řady Sepam 20, 40, 60, 80 LPCT jsou proudové snímače s napěťovým výstupem (Low Power Current Transformer) vyhovující normě IEC Tyto snímače jsou určeny pro měření jmenovitého proudu v rozmezí 5 A až 630 A s převodem 100 A/22,5 mv. Základem ochranného řetězce se snímači LPCT jsou jednotky Sepam 20, 40, 60 a 80. Jednotky ochran Sepam 20, 40, 60 a 80 zajišťují následující funkce: Shromažďování údajů o fázových proudech měřených snímači LPCT. Využití údajů měřených ochranami. Vybavení spínacího zařízení při detekci poruchy. Výhody Souvislý ochranný řetězec s jednotnými snímači fázových proudů v rozsahu 5 A až 630 A Jednoduchá instalace a implementace: Instalace snímačů LPCT TLP130 a TLP 190 se instaluje na VN kabel CLP2 se instaluje na VN obvod Snímače se připojují přímo k jednotkám Sepam 20, 40, 60 a 80 K dispozici je příslušenství pro testování ochran injektováním sekundárního proudu Rozsah použití proudových snímačů LPCT Měření a ochrany se snímači proudu LPCT garantují přesnost až do hodnot zkratových proudů. Rozsahy použití LPCT snímačů: Od 5 A do 1250 A odpovídá chyba měření třídě přesnosti 0,5 Od 1250 A do 50 ka odpovídá chyba měření třídě přesnosti 5P. 5,00 4,75 4,50 4,25 4,00 3,75 3,50 3,25 3,00 2,75 2,50 2,25 2,00 1,75 1,50 1,25 1,00 0,75 0,50 0,25 Chyba měření Třída ochrany 5P Třída přesnosti 0, Optimalizované integrační funkce: Měření fázových jmenovitých proudů od 25 A nastavitelné mikrospínači. Monitorování snímače LPCT jednotkami Sepam 20, 40, 60 a 80 (detekce ztráty fáze). Připojení 1 Snímač LPCT, vybavený stíněným kabelem a konektorem RJ45 pro přímé připojení ke kartě 3 2 Jednotka ochran Sepam 20, 40, 60 a 80 3 Karta s konektory, která přizpůsobuje napětí ze snímačů LPCT podle nastavení mikrospínačů. Konektor CCA671 pro Sepam 60 a 80. Konektor CCA670 pro Sepam 20 a 40. Testování sekundárním proudem 4 Testovací zásuvka CCA613, vestavěná v čelním panelu, s 3 m kabelem pro připojení na testovací konektor CCA670 (9-pin pro Sub D) 5 Rozhraní pro injektování proudu ACE917, pro testování řetězce ochran LPCT se standardním proudovým zdrojem. 6 Standardní proudový zdroj 1A. A schneider-electric.cz Katalog 87

88 Ochrany, monitorování a řízení Indikátory poruch Flair 21D, 22D a 23DM PE57783 PE57784 EMS58355 Flair 21D, 22D, 23DM je řada indikátorů poruch formátu DIN. Indikátory mají malý rozměr, jsou autonomně napájeny a automaticky se přizpůsobují síti. Tato zařízení využívají moderní technologie pro indikaci zemních spojení v kabelových VN sítích s uzlem izolovaným, přímo uzemněným nebo uzemněným přes odporník a pro indikaci nadproudů ve všech sítích. p Bez pomocného napájení zajišťují nepřetržitě detekci a indikaci poruchového proudu. p Automatické nastavení dle parametrů sítě umožňuje okamžité uvedení do provozu. p Možnost ručního nastavení je také k dispozici. p Kompaktní DIN formát pro snadnou integraci do VN rozváděčů. p Chytrá funkce ampérmetru s měřením maximální hodnoty. p Verze Flair 23DM představuje komplexní řešení s funkcí indikace přítomnosti/ztráty napětí s možností komunikace Modbus (RJ45). Použití a hlavní parametry Indikátory řady Flair jsou vhodné pro lokalizaci poruch a správu VN sítí. Svým použitím zvyšují dostupnost elektrické energie. Indikace fázových a zemních poruchových proudů. Zobrazení nastavených hodnot na displeji. Označení fáze s poruchou. Zobrazení proudu zátěže, včetně maximálního požadovaného proudu a kmitočtu. Kombinace indikace proudové poruchy s detekcí přítomnosti/ztráty napětí (Flair 23DM). Komunikace RJ45 (pouze Flair 23DM).. Indikátory poruch jsou spolehlivé a jejich použití je snadné. Automatické nastavení v místě instalace. Indikace poruchy pomocí LED kontrolek nebo venkovních signálek. Baterie s 15letou životností pro Flair 22D. Přesnější detekce poruch, pokud jsou indikátory Flair 22D nebo 23DM připojeny k systému indikace napětí VPIS. Indikátory je možné montovat do skříní přímo ve výrobě nebo až v místě instalace. Snadná instalace bez nutnosti demontáže VN kabelů při použití dělených proudových snímačů. Detekce poruch Nadproud Automatický režim bez nutnosti kalibrace hodnot mezí. Manuální režim pro zákaznické nastavení: Flair 21D: 4 meze nastavení od 200 do 800 A, po 200 A krocích, nastavitelné pomocí mikropřepínačů, Flair 22D a Flair 23DM: 8 mezí nastavení od 100 do 800 A, v 50 A krocích, nastavitelné pomocí tlačítek na čelním panelu Čas potvrzení poruchy: Flair 21D: 40 ms Flair 22D a Flair 23DM (nastavitelné z čelního panelu): Nastavení A od 40 do 100 ms s krokem 20 ms; Nastavení B od 100 do 300 ms s krokem 50 ms. Detekce zemního spojení Detektor ověřuje změny všech tří fázových proudů (di/dt). Časové zpoždění 70 s pro potvrzení poruchy nadřazenou ochranou. Automatický režim bez nutnosti kalibrace hodnot mezí. Manuální režim pro zákaznické nastavení: Flair 21D: 6 mezí nastavení od 40 do 160 A, nastavitelné pomocí mikropřepínačů Flair 22D a Flair 23DM (nastavitelné pomocí tlačítek na čelním panelu): Nastavení A: od 20 do 200 A, s krokem 10 A Nastavení B: od 5 do 30 A s krokem 5 A a od 30 do 200 A s krokem 10 A. Funkce rozběhový proud: pro zabránění nechtěné detekci v případě sepnutí spínače společně s 3 s zpožděním pro filtrování poruch při zapnutí sítě. Funkce rozběhového proudu může být vyřazena pomocí nastavení parametrů pro Flair 22D a 23DM Indikace poruch Signalizace Jakmile je porucha potvrzena, indikace je aktivována. Indikace červenou LED na čelním panelu. Indikace fáze ve zkratu (nebo v zemním spojení) na čelním LCD panelu. Volitelně přenos stavu indikace na externí blikající kontrolku. Výstupní kontakt pro přenos do systému SCADA. Reset indikace Automatický reset po obnovení provozního proudu (nastavitelné zpoždění pro Flair 22D a 23DM). Manuální reset tlačítkem na čelním panelu. Reset externím resetovacím vstupem. Reset po časovém zpoždění: pevně nastavené zpoždění 4 h pro Flair 21D a nastavitelné časové zpoždění od 2 do 16 h tlačítky na čelním panelu pro Flair 22D a Flair 23DM. 88 Katalog schneider-electric.cz

89 Ochrany, monitorování a řízení Indikátory poruch Flair 21D, 22D a 23DM DE58715 DM Indikátory Flair 21D, 22D, 23DM využívají integrovaný systém s měřicími transformátory proudu. Integrované snímače jsou normálně umístěny okolo průchodek. Dělené snímače mohou být umístěny na vn kabelech. L1 L2 L3 Esc A Schémata zapojení FLAIR 21D FLAIR 22D FLAIR 23DM (1) Com RS485 Reset Reset Test Reset I max. SCADA Reset Easergy Flair 22D EMS58352 L3 L2 L1 Indikace L3 L2 L1 Indikace L3 L2 L1 Indikace Reset VPIS-VO option VPIS-VO option + - Napěťová relé Zobrazení údajů na displeji Proud zátěže se zobrazuje nepřetržitě. Při detekci poruchy je označena fáze s poruchou. Posun textu konfiguračních nastavení a měřených hodnot se provádí tlačítky na čelním panelu. Tabulka výběru Flair Flair 21D Flair 22D Flair 23DM Napájení Autonomní b b b Duální b (1) b Detekce Nadproud b b Zemní spojení b b Displej Ampérmetr b b (4 digit LCD) Proudové špičky b b rozhraní SCADA b b Externí signálka b b Externí reset b b Pokročilé nastavení (tlačítka) b b Komunikace 2 napěťová relé b Sériový komunikační port b (1) Lithiová baterie Parametry dle jednotlivých produktů Model Popis Indikátor poruchy s jedním systémem napájení (nezávislým) Flair 21D Indikátor s nezávislým napájením Výstup pro externí indikační kontrolku s bateriovým napájením (BVP) Indikátor poruchy s dvěma systémy napájení Flair 22D Detektor s nezávislým napájením a lithiovou baterií Výstup pro externí indikační kontrolku s napájením z Flair (BVE) Volitelně součtový transformátor proudu (nastavení B) Volitelně propojení s indikátorem napětí VPIS-VO pro potvrzení poruchy absencí napětí Indikátor poruchy s dvěma systémy napájení a detekcí přítomnosti/absence napětí Flair 23DM Detektor s nezávislým napájením a externím napájením VDC Výstup pro externí indikační kontrolku s napájením z Flair (BVE) Volitelně součtový transformátor proudu (nastavení B nebo C) Detektor přítomnosti/absence napětí (stejně jako pro VD32) Interface pro VPIS-VO pro indikaci přítomnosti napětí Standardní specifikace Flair 21D Flair 22D (1) Flair 23DM Bezúdržbový, automaticky přizpůsobitelný indikátor poruchy Flair 22D Indikátor průchodu poruchy pro sítě s nízkým proudovým zatížením (méně než 2 A) s možností ručního nastavení Přizpůsobení pro automatizaci přívodů. Přenos měření proudu, indikace poruch a výpadků napájení do systému SCADA přes sériovou linku. Kombinace indikátoru průchodu proudu se signalizací napětí je vhodná pro systémy automatického záskoku. schneider-electric.cz Katalog 89

90 Ochrany, monitorování a řízení Měření proudu PE57786 S využitím špičkové technologie je Amp21 vhodný pro správu VN sítí. Autonomní napájení, zajišťuje nepřetržité zobrazení měřených proudů. S kompaktním formátem DIN se hodí pro osazení do VN skříní. Výhodný poměr cena/výkon - používá se transformátor proudu optimalizovaný pro indikaci poruchového proudu. Výkonné řešení - zobrazují se fázové proudy a proudové špičky. Funkce Zobrazení 3 fázových proudů: I1, I2, I3, rozsah 3 A až 630 A. Zobrazení 3 špičkových fázových proudů: I1, I2, I3, rozsah 3 A až 630 A. Způsob zobrazení Proudy zátěže jsou zobrazovány nepřetržitě Nepřetržité rolování L1, pak L2, pak L3. Měření proudových špiček Přístup k zobrazení proudové špičky speciálním tlačítkem. Nepřetržité rolování M1, pak M2, pak M3. Resetování maximálních hodnot současným stiskem dvou tlačítek. Montáž Kryt s malými rozměry Formát DIN: 93 x 45 mm. Zajištění proti vysunutí. Připojení přes svorkovnici. Snímače proudu Měřicí transformátory proudu s děleným jádrem pro montáž na VN kabely. Technické údaje Použití DE58404_LG PM Amp 21D L1 L2 L3 Kmitočet 50 Hz a 60 Hz Proud zátěže Minimální proud 3 A Měření Rozsah Fázový proud 3 až 630 A (rozlišení 1 A) Přesnost (I < 630 A) ± (2 % + 2 digity) Reset maximetru Ručně Ano Napájení Autonomní Z proudových snímačů I zátěž 3 A Baterie Ne Pomocné napájení Ne Display Sensory Různé Zobrazení 4 číslice LCD Proud na fázi Ano (rozlišení 1 A) Proud. špička na fázi Ano Fázové transf. proudu Test 3 transformátory proudu s děleným jádrem Ano V rozváděčích jsou integrovány ampérmetry Amp 21D ve všech přívodních skříních a skříních s kombinací odpínače a pojistky. 90 Katalog schneider-electric.cz

91 Ochrany, monitorování a řízení Záblesková ochrana Vamp Novinka! Funkce Záblesková ochrana opticky detekuje záblesk plazmatu oblouku v síti a vybavuje vypínač na přívodu. Záblesková ochrana zvyšuje bezpečnost personálu a minimalizuje materiální škody způsobené obloukem. PE90502 Vamp 121 Vlastnosti ochrany Aktivuje se pouze světlem. Až 10 detektorů oblouku nebo kouře. Jednoduchý vypínací kontakt. Jednoduchá instalace. Reakční doba 9 ms (včetně výstupního relé). Cenově dostupné řešení. Autonomní provoz. Binární vstup pro blokování nebo resetování jednotky (programovatelné). Možnost aktivace dvoukanálové detekce. Možnost přenosu světelného signálu do dalšího zařízení Vamp. Snímače Bodový snímač povrch Bodový snímač trubka Přenosný snímač Normy Detekce oblouku současně ze dvou oddílů. Autonomní monitoring. Nastavitelná délka kabelu od 6 do 20 m Autonomní monitoring. Nastavitelná délka kabelu od 6 do 20 m. Připojení na konektor I/O modulu. Zvýšená provozní bezpečnost. IEC Výhody Bezpečnost osob. Nižší výrobní ztráty. Vyšší životnost spínací techniky. Nižší náklady na pojištění. Nižší investiční náklady a rychlejší instalace. Spolehlivý provoz. schneider-electric.cz Katalog 91

92 Ochrany, monitorování a řízení Řízení Řízení Novinka! PM SC110 je inteligentní řídicí jednotka pro řízení a monitorování všech komponent systému dálkového ovládání. Tato jednotka obsahuje všechny funkce nezbytné pro spolehlivé dálkové ovládání: Elektrické blokády. Dohled nad dálkovým řízením. Čelní panel s rozhraním pro místní ovládání. Vestavěný komunikační systém Modbus a systém Plug and Play zajišťují snadné použití a bezproblémový upgrade řídicí jednotky: snadné použití snadné rozšíření. Univerzální inteligentní kontrolér SC110 SC110 je kompaktní zařízení s digitálními vstupy a výstupy pro monitorování a ovládání všech komponent spojených s elektrickým ovládáním instalace: MCH, MX, XF, pomocné kontakty. Je možné ji spojit s řídicím panelem (CS-MI). Funkce pro ovládání spínací techniky Ovládání spouští a motorů. Informace o stavu spínací techniky: hlavní vypínač, uzemňovač. Vestavěné elektrické blokády: funkce anti-pumpování a anti-reflexe. Možnost externího blokování. Zablokování elektrických operací po vypnutí (volitelně). Komunikace Modbus pro dálkové ovládání s přenosem dat Funkce pro monitorování spínací techniky Diagnostické informace: spotřeba motoru, apod. Stav pomocných kontaktů vypínače. Záznam událostí s časovým značením. Komunikace Modbus pro dálkovou indikaci monitorovacích informací. PM SC110A 3 RJ45 konektory Modbus Typ SC110 SC110-A SC110-E Vss p 110 Vss/Vst 240Vst/250Vss p Komunikace po síti p p Ovládací panel SC-MI Ovládací panely SC-MI SC-MI 10 SC-MI 20 Tlačítka On/Off p p Přepínač dálkově/místně p DM Modbus SC110 MCH MX XF Pomocné kontakty Jednotka SC110 se instaluje do oddílu NN ve skříni. Jednotka ovládá a monitoruje všechny pomocné kontakty potřebné pro dálkové ovládání. 92 Katalog schneider-electric.cz

93 Ochrany, monitorování a řízení Řízení Easergy TH110 monitorování teploty Novinka! PM PM Nepřetržité monitorování teploty Propojení silových prvků ve VN zařízeních tvoří kritická místa v rozvodnách, obzvláště těch, které jsou montovány na místě instalace jako jsou VN kabely. Nedotažené nebo jinak chybné spoje způsobují zvýšení přechodového odporu s následným nadměrným oteplením vedoucím až k poruše. Preventivní údržba může být komplikovaná ve zhoršených podmínkách nebo v důsledku omezeného přístupu ke kontaktům. Nepřetržité monitorování teploty je nejvhodnějším způsobem, jak zavčas detekovat chybné spoje. Teplotní snímač Easergy TH110 Easergy TH110 je součástí nové generace bezdrátových chytrých snímačů umožňujících nepřetržité monitorování teploty ve všech kritických připojovacích bodech. Použití těchto snímačů zajišťuje: eliminaci neplánovaných odstávek, zvýšení bezpečnosti obsluhy a zařízení. Optimální a prediktivní údržbu. Díky kompaktním rozměrům a bezdrátové komunikaci, Easergy TH110 umožňuje snadnou instalaci ve všech kritických místech bez vlivu na provoz spínacích zařízení VN. S využitím komunikačního protokolu Zigbee Green Power Easergy TH110 poskytuje spolehlivý a robustní přenos dat připravený pro Internet věcí (IoT). Easergy TH110 je autonomně napájený ze sítě a zajišťuje přesné monitorování teploty díky přímému kontaktu s měřeným místem. Easergy TH110 schneider-electric.cz Katalog 93

94 Ochrany, monitorování a řízení Řízení Easergy TH110 monitorování teploty Novinka! Hlavní výhody Bezbateriový provoz Bezdrátová komunikace Vysoká výkonnost Měření teploty přímým kontaktem Snadná instalace Kompaktní rozměry Dálkové monitorování a alarmy Monitorovací zařízení v rozvodně Easergy TH110 je připojeno k monitorovacímu zařízení SMD, které tak získává data pro místní signalizaci, analýzu dat a řízení sítě. Speciální algoritmy umožňují sledovat odchylky od nastavených hodnot vycházejících z charakteru dané sítě i vzhledem k proměnnému zatížení nebo nenormálnímu chování při kontrole sledu fází. Dálkové monitorování a alarmy zajišťují bezpečný provoz díky připojení k systému a službám SCADA, přístupu ke cloudovým aplikacím a digitálním službám a zasíláním alarmů přes SMS nebo mobilní aplikaci Facility Hero. DM SCADA BMS Com X Technické parametry Napájení Autonomní ze silového obvodu. Minimální aktivační proud 5 A Přesnost +/- 1 C Rozsah -25 C / +115 C Bezdrátová komunikace ZigBee Green Power 2,4 GHz Rozměry Hmotnost 31 x 31 x 13 mm 15 g Blízké HMI Local HMI SMD GSM Facility Hero TH110 TH110 Bezdrátové chytré snímače 94 Katalog schneider-electric.cz

95 Ochrany, monitorování a řízení Řízení Easergy T200 S pro -24 PE15074 Easergy T200 S pro skříň NSM Easergy T200 S je zjednodušené rozhraní pro dálkové ovládání jednoho nebo dvou rozvaděčů ve VN rozvodně. Verze T200 S je integrována v oddílu NN ve skříni -24. Ovládání je omezeno pouze na 2 vypínače. Je určeno pro dálkové přepínání zdroje a záložního generátoru ve skříni NSM. PE56421 Easergy T200 S pro -24: rozhraní pro dálkové ovládání v oddílu NN PE56423 Easergy T200 S je multifunkční rozhraní typu plug and play obsahující všechny funkce potřebné pro dálkové ovládání a monitorování VN rozvoden: sběr různých druhů dat: stav vypínače, detektory poruch, hodnoty proudu, apod., přenos vypínacích nebo zapínacích povelů k vypínačům, výměna dat s dohlížecím centrem. Jednotky Easergy T200 S se osvědčily zejména v mimořádných situacích v sítích, kdy prokázaly spolehlivost při nepřetržitém ovládání spínacích přístrojů. Funkční skříň pro VN aplikace Rozhraní Easergy T200 S se instaluje v oddílu NN ve skříních NSM pro dálkové ovládání jednoho nebo dvou vypínačů. Toto rozhraní zajišťuje zejména přepínání zdrojů mezi dvěma vypínači. Má jednoduchý panel pro ovládací povely (místní/dálkové ovládání) a zobrazení informací o stavu vypínačů. Obsahuje detektor poruch (nadproud a proud nulové složky) s detekcí proudových mezí, konfigurovatelný pro jednotlivé kanály (proudová mez a trvání poruchy). PE15078 Ovládací povel Záložní napájení Plug and play a spolehlivost Při své integraci v oddílu NN ve skříni umožňuje rozhraní Easergy připojit systém pro přenos dat. Rozhraní Easergy T200 S bylo testováno na odolnost proti rušení. Záložní napájení zajišťuje několik hodin provozu pro elektronická zařízení, motorizaci a VN spínací přístroje. Měřicí transformátory proudu mají dělené jádro pro snadnější instalaci. Kompatibilita se všemi systémy dálkového ovládání SCADA Rozhraní Easergy T200 S podporuje následující standardní protokoly: Modbus - sériový a IP, DPN3 sériový a IP IEC / 104. Standardy pro přenos dat: RS232, RS485, PSTN, FSK, FFSK, GSM/GPRS. Ostatní systémy jsou dostupné na vyžádání, vysílač/přijímač na radiových frekvencích se nedodává. Transf. proudu s děleným jádrem schneider-electric.cz Katalog 95

96 Ochrany, monitorování a řízení Řízení Easergy T200 I PE56311 Easergy T200 I: rozhraní pro dálkové ovládání VN sítí Easergy T200 I je multifunkční rozhraní typu plug and play, které v sobě integruje všechny funkce nutné pro dálkové monitorování a ovládání rozváděčů : Sběr různých typů dat: stav vypínačů, detektory poruch, hodnoty proudů, apod.; Přenos povelů pro vypínání a zapínání; Výměna dat s řídicím centrem. Spolehlivost Easergy T200 I s projevuje obzvláště při poruchách sítě. Jednotky Easergy T200 I se osvědčily zejména v mimořádných situacích v sítích, kdy prokázaly spolehlivost při nepřetržitém ovládání spínacích přístrojů. Mají snadnou instalaci a ovládání. PE56421 PE56423 PE57787 Místní informace a ovládání Záložní napájení VD23 PE56824 PE56422 Monitorování a ovládání Polarizované konektory Funkční jednotka určená pro VN sítě Rozhraní Easergy T200 I je navrženo pro přímé připojení k VN spínacím přístrojům bez nutnosti jakéhokoliv převodníku. Má jednoduchý čelní panel pro lokální ovládání, správu ovládacích povelů (místní/ dálkové spínání) a umožňuje vizuální kontrolu stavu vypínačů. Má integrovaný systém detekce poruch ve VN síti (nadproud a nulové složky) s detekcí úrovní nastavitelných kanál po kanálu (hodnoty proudů a doby trvání). Garance správného provozu VN spínacích přístrojů Rozhraní Easergy T200 I bylo podrobeno velmi náročným testům z hlediska VN namáhání. Záložní napájení zaručuje nepřetržitost provozu Easergy T200 I a motorového pohonu VN vypínače po několik hodin od výpadku pomocného napájení. Okamžité připojení Rozhraní Easergy T200 I se dodává v sadě pro snadné připojení ke svorkám motorového pohonu a svorkám pro sběr dat. Konektory pro jednotku dálkového ovládání jsou nezaměnitelné, takže je nelze při instalaci nebo údržbě chybně zapojit. Rozdílové transformátory pro měření proudu jsou dělené, takže je usnadněna jejich instalace. Vhodné pro motorové pohony 24 Vss a 48 Vss. Kompatibilita se všemi systémy dálkového ovládání SCADA Rozhraní Easergy T200 S podporuje následující standardní protokoly: Modbus - sériový a IP, DPN3 sériový a IP IEC / 104. Standardy pro přenos dat: RS232, RS485, PSTN, FSK, FFSK, GSM/GPRS. Ostatní systémy jsou dostupné na vyžádání, vysílač/přijímač na radiových frekvencích se nedodává. Relé pro detekci napětí Relé VD23 poskytuje přesnou informaci o přítomnosti nebo absenci napětí. Ve spojení s napěťovým výstupem VPIS se VD23 nasazuje zejména v kritických a bezpečnostních aplikacích. K dispozici je několik variant detekce napětí: 3 napětí F - N a zbytkové napětí: V1 + V2 + V3 + V0 3 napětí F - N nebo F - F: V1 + V2 + V3 nebo U12 + U13 + U23 1 napětí F N nebo F F nebo zbytkové napětí: V1, V2, V3, U12, U13, U23, V0. VD23 umí zobrazit VN napětí v síti (v % pracovního napětí), aktivovat reléový výstup R1 pro monitorování ztráty napětí minimálně na jedné fázi a aktivovat reléový výstup R2 pro monitorování přítomnosti napětí minimálně na jedné fázi. Pomocné napájení: od 24 do 48 Vss Montáž: kompaktní formát DIN s umístěním ve stejném místě jako indikátor poruchy (formát DIN, integrováno ve vypínači), připojení na svorku napěťového výstupu VPIS. Kompatibilní se všemi systémy s uzemněním přes nulu. 96 Katalog schneider-electric.cz

97 Ochrany, monitorování a řízení Řízení Systémy automatizace procesů DE40552EN_LG DE59320EN DE59321EN Proud Doba provedení Pokles napětí Čas b Konfigurovatelné parametry: v Počet poruch: od 1 do 4 v Doba provedení: od 20 s do 4 min s konfigurovatelným krokem 5 s. v Systém automatizace platný/neplatný Vn O Vn O C O C O napětí SW2 napětí SW1 v TR SW2 T1 TR Síť ATS režim Semi-Auto (bez paralelního chodu po automatickém návratu) TR: doba odezvy vypínače Vn O C O T1 TR SW1 TR napětí SW2 T1 TR SW1 T2 TR C O TR SW2 TR Síť ATS režim Auto SW1 (s paralelním chodem po automatickém návratu) TR: doba odezvy vypínače Vn Vg 0 C O napětí SW1 T1 Povel GE Tg1 TR napětí GE TR 6s Tg2 SW C TR T2 TR SWG O C TR T2 TR SWG O Generátor ATS režim Auto SW (bez paralelního chodu po automatickém návratu) TR: doba odezvy vypínače Tg1: Čas spuštění generátoru (maximálně 60 s) Tg2: Čas zastavení generátoru Příklad : Kanál generátoru se uzavře po zapnutí generátoru (konfigurovatelné) Příklad : Kanál generátoru se uzavře po povelu k zapnutí generátoru (konfigurovatelné) Systémy automatizace procesů jsou předdefinované již z výroby. V místě instalace není vyžadováno žádné programování. Systém automatizace lze zapnout nebo vypnout z místního operátorského panelu, případně konfigurátorem zablokovat. Vypínače lze ovládat ručně za následujících okolností: systém automatizace je vypnutý, vypínač je nastaven do lokálního režimu. Úsekový vypínač (SEC) Systém automatizace pro úsekový vypínač vypíná vypínač po předem definovaném počtu poruch (1 až 4) během poklesu napětí při cyklu opětovného zapnutí hlavního vypínače. Automaticky se načítá počet detekovaných proudových poruch po ztrátě napětí. Povel k vypnutí se zasílá když vypínač je zapnutý, porucha zmizela, není VN napájení. b Systém automatizace je resetován po uplynutí doby zpoždění. ATS systém automatického záskoku zdrojů) Systém automatického záskoku zdrojů zajišťuje automatické řízení a správu napájecích zdrojů v sekundárních distribučních sítích VN Verze síť ATS: řízení dvou kanálů ve VN síti. Systém automatického záskoku zdrojů vyžaduje použití relé VD23 pro SW1 detekci přítomnosti/absence napětí. Verze generátor ATS: řízení jednoho síťového kanálu a jednoho kanálu pro generátor (nedostupné u T200 E). Pozn.: Systém automatického záskoku zdrojů ATS je dostupný pouze pro kanály 1 a 2 jednotlivých řídicích modulů (CONTROL). Verze ATS pro generátor je dostupná pouze u prvního řídicího modulu (CONTROL) na kanálech a až 4. Pracovní režimy Pracovní režim se volí na webovém serveru T200. Režim SW1 SW2 nebo SW2 SW1 (nebo SW SWG pro režim generátoru): Systém ATS provede pouze jedno přepnutí z hlavního kanálu na kanál záložní. Systém ATS pak zůstává na tomto kanálu. Režim Semi-Auto SW1XVSW2 (nebo SWXVSWG pro režim generátoru): V případě ztráty napětí na aktivním kanálu, se systém ATS přepne po uplynutí zpoždění T1 na další kanál. Systém ATS se nevrátí zpět, s výjimkou případu ztráty napětí na tomto novém aktivním kanálu. Režim Auto SW1 nebo Auto SW2 (nebo Auto SW pro režim generátoru): Po přepnutí zdrojů se návrat na hlavní kanál provede až bude obnoveno VN napětí na tomto kanálu. Hlavní kanál může být definován podle stavu vyhrazeného digitálního vstupu. Sekvence přepínání zdrojů: SW2 Verze síť ATS: v případě ztráty napětí na normálním kanálu se při procesu přepnutí normální kanál po zpoždění T1 vypne a zapne se kanál záložní. Pozn.: v režimu Auto sekvence návratu na normální kanál závisí na nastavení volby Paralelní chod po automatickém návratu (viz dále). Verze generátor ATS: v případě ztráty napětí na síťovém kanálu, proces přepnutí představuje zaslání povelu pro vypnutí síťového kanálu a současně povelu ke spuštění generátoru (po časovém zpoždění T1). Zbývající část sekvence přepínání závisí na nastavení kanálu pro generátor (konfigurovatelné): Případ zapnutí kanálu pro generátor po povelu k zapnutí: Po povelu k zapnutí generátoru se zapínací povel dostává na kanál generátoru bez čekání na skutečné spuštění generátoru. Případ zapnutí kanálu pro generátor po spuštění generátoru: Povel k zapnutí kanálu generátoru se zasílá jen když je na generátoru detekováno napětí. DE56654 schneider-electric.cz Katalog 97

98 Ochrany, monitorování a řízení Řízení Systémy automatizace procesů DE59175 DE56806 DE59173 Konfigurovatelné parametry: bb Automatický záskok zdrojů (ATS) ZAP/VYP bb Pracovní režim: Semi-Auto, Auto SW1, Auto SW2, SW1 SW2, SW2 SW1 bb T1: 0 ms až 2 min s krokem 100 ms bb T2: 0 s až 30 min s krokem 5 s bb Blokování/povolení po detekci poruchy bb Volba způsobu detekce přítomnosti napětí: DI4 nebo VD23 bb Kanál připojený ke generátoru: SW1 nebo SW2 bb Typ automatického záskoku: Network ATS nebo Generator ATS bb Ruční ovládání povoleno/blokováno, je li ATS v činnosti bb Paralelní chod povolen/blokován v režimu auto a/nebo ruční ovládání bb Volby typu záskoku pro generátor: okamžitě nebo po detekci zapnutí generátoru. Hlavní (prioritní) kanál DI 3 Přítomnost napětí na gen. DI 4 Vstup pro paralelní chod DI 5 Genset forcing DI 6 Digitální vstupy lze přiřadit systému ATS (konfigurovatelné) Rozhraní s generátorovým soustrojím Blokování záskoku zdrojů DO 1 C D Povel Stop/Start pro generátor A B DI DI Zapojení digitálních vstupů (svorkovnice J2 nebo J10 ) Zapojení pro blokování (svorkovnice J1 na 4cestném rozhraní nebo J9 na 2cestném rozhraní) C A Voltage Stop Start-up Kontakt spuštění Povel zastavení Povel spuštění generátoru generátoru generátoru D B Svorkovnice T200 Generátorové soustrojí Paralelní chod po automatickém návratu Softwarově konfigurovatelná volba umožňuje blokovat nebo povolit paralelní chod kanálů po automatickém návratu na hlavní kanál (v režimu Auto ). Povolení paralelního chodu musí být potvrzeno aktivací vyhrazeného digitálního vstupu. Paralelní chod blokován: automatický návrat na hlavní kanál zahrnuje vypnutí záložního kanálu a následně sepnutí hlavního kanálu. Paralelní chod povolen: automatický návrat na hlavní kanál zahrnuje nejdříve sepnutí hlavního kanálu a následně vypnutí záložního kanálu. Podmínky záskoku zdrojů K přepnutí zdrojů dojde za následujících podmínek: Systém automatického záskoku je v činnosti SW1 vypnutý a SW2 sepnutý nebo SW1 sepnutý a SW2 vypnutý Není proudová porucha na žádném ze dvou kanálů (pouze když je aktivní blokování proudovou poruchou) Není nastaveno blokování záskoku ( Transfer locking ) Není nastaveno uzemnění Earthing switch na žádném ze dvou kanálů Nepřítomnost VN napětí na aktivním kanálu Nepřítomnost VN napětí na dalším kanálu K návratu na hlavní kanál v režimu Auto dojde když: Hlavní kanál je vypnutý Během zpoždění T2 se na hlavním kanálu objeví VN napětí. Připojení generátorového soustrojí Pro komunikaci s generátorovým soustrojím (ve verzi Generator ATS) jsou do rozvodné skříně T200 již při výrobě instalována odpovídající relé. Propojení se provádí následovně (viz schéma vlevo): Napětí: kontakt pro sepnutí při spuštění generátoru se připojuje na dvě dostupné svorky (nezapojovat, je-li detekce spuštění prováděna pomocí relé VD23). Spuštění: kontakt pro povel na spuštění generátoru se připojuje na svorky C a B. Zastavení: kontakt pro povel na zastavení generátoru se připojuje na svorky D a B. Detekce přítomnosti napětí Detekci napětí na kanálu řídicím generátor lze provádět následovně: Vyhrazeným digitálním vstupem Napětí. Napěťovým relé VD23 (kabel ve skříni). Změna nastavení na generátoru (pouze verze Generator ATS) Pro rutinní testy nebo snížení cenových nákladů je možné změnit nastavení na generátoru ručně, dálkově (z dohlížecího stanoviště) nebo místně (aktivací vyhrazeného digitálního vstupu). Jakmile je změněné nastavení ukončeno, systém automatického záskoku se vrátí zpět do původního režimu, tj. režimu, který byl aktivní před změnou nastavení. Během změněného nastavení je systém automatického záskoku na kanálech 1 a 2 nastaven na ON. Blokování automatického záskoku zdrojů Pokud se na některém zařízení, které je součástí systému záskoku zdrojů, objeví nějaký problém, vyhrazený digitální systém může celý systém záskoku zablokovat. Tento vstup je obecně připojen na přiřazený jistič. V tomto případě pak není k dispozici místní nebo dálkové ovládání. Speciální provoz v případě aplikace pro generátor V případě přepojení na generátor a tento se nespustí, systém automatického záskoku čeká alespoň 60 s než přepojování ukončí a pak: v režimu SW SWG: systém automatického záskoku je zablokován a pro restart zařízení je třeba jej resetovat (na ovládacím panelu). v režimu SW SWG nebo Auto: systém automatického záskoku zůstává funkční. Pokud dojde k návratu napětí na síťový kanál, systém automatického záskoku požaduje. Pokud je systém automatického záskoku konfigurován na automatický návrat na síťový kanál, požadavek na zastavení generátoru přichází 6 s po dokončení sekvence přepojení zdrojů. 98 Katalog schneider-electric.cz

99 Ochrany, monitorování a řízení Řízení Systémy automatizace procesů DE56655_LG SW1 SW3 SW2 Propojení přípojnic (BTA) s T200 I Automatický systém BTA přepíná napájecí zdroje mezi dvěma přívody (SW1 a SW2) a vypínačem SW3. Musí být použit ve spojení s detektorem přítomnosti/absence napětí VD23 a funkcí detekce proudových poruch na přívodních přípojnicích. Pracovní režim Normální stav SW1 SW3 SW2 Nakonfigurovat lze dva pracovní režimy: Standardní režim: Pokud dojde ke ztrátě napětí na jedné přípojnici, systém automaticky vypíná přívod (SW1 nebo SW2) a zapíná propojovací vypínač SW3. Propojení je podmíněno nepřítomností proudové poruchy na hlavním zdroji. Blokování při ztrátě napětí: Po skončení činnosti automatického záskoku v standardním režimu se po konfigurovatelnou dobu kontroluje přítomnost napětí. Pokud dojde ke ztrátě napětí během této nastavené doby, propojovací vypínač SW3 se vypne a systém automatického záskoku se zablokuje. DE59322EN Aktivní vazba V2 V1 O C O C O T1 napětí SW2 napětí SW1 SW1 T3 SW3 T2 Konfigurovatelné parametry: Pracovní režim: Standardní/zablokování po ztrátě napětí Automatický návrat: SW1/SW2 Systém automatizace: zap/vyp Zpoždění před zapnutím T1: 100 ms až 60 s s krokem 100 ms Zpoždění před návratem T2: 5 s až 300 s s krokem 1 S Zpoždění zablokování po ztrátě napětí T3: 100 ms až 3 s s krokem 100 ms Typ motorizace: doba povelu Ruční ovládání: povoleno/blokováno v místním nebo dálkovém režimu při činnosti systému automatizace procesů Paralelní chod (paralleling): povoleno/blokováno v režimu auto a/nebo ruční ovládání Blokování přepnutí při detekci poruchy. Sekvence propojení K propojení dojde, pokud jsou splněny následující podmínky: tsystém ATS je zapnutý, vypínače na přívodních kanálech SW1 a SW2 jsou zapnuté, uzemňovače SW1, SW2 a SW3 jsou vypnuté, na přívodech SW1 a SW2 není napětí, na SW1 a SW2 není detekována žádní proudová porucha, není blokováno přepínání zdrojů, na dalším přívodu je napětí přítomno. Propojovací sekvence v standardním režimu je: vypnutí přívodu bez napětí (po zpoždění T1), zapnutí propojovacího vypínače SW3. Propojovací sekvence v režimu Blokování při ztrátě napětí je: kontrola stability napětí po dobu T3, vypnutí propojovacího vypínače SW3 pokud tato podmínka není splněna, blokování automatického systému propojení BTA. Systém se vrací do standardního režimu po propojení když: volba návrat do SW1 nebo SW2 je aktivní, napětí na kanálu je po dobu T2 normální, systém automatického záskoku je aktivní, systém automatického záskoku není blokovaný, není blokováno propojení. Blokování propojení Vyhrazený digitální vstup umožňuje blokovat přepínání zdrojů pokud se na některém zařízení objeví problém spojený právě s přepínáním zdrojů. Tento vstup je obecně připojen na přiřazený jistič. V tomto případě pak není k dispozici místní nebo dálkové ovládání. Zablokování systému automatizace Automatický systém BTA je zablokován pokud je běhen propojování splněna některá z následujících podmínek: Selhání povelu pro vypnutí nebo zapnutí vypínače. Indikace zapnutí uzemňovače. Výskyt proudové poruchy. Porucha napájení vypínače. Propojení je blokováno. Z automatického systému je zaslán povel vyp/zap pro ruční nebo dálkové ovládání. Paralelní chod (paralleling) při automatickém návratu Softwarově konfigurovatelná volba umožňuje blokovat nebo povolit paralelní chod kanálů po automatickém návratu na hlavní kanál (v režimu Auto ). Povolení paralelního chodu musí být potvrzeno aktivací vyhrazeného digitálního vstupu. Pokud je paralelní chod blokován: automatický návrat na normální kanál zahrnuje vypnutí propojovacího kanálu (SW3) a následně sepnutí normálního kanálu. Pokud je paralelní chod povolen: automatický návrat na normální kanál zahrnuje nejdříve sepnutí normálního kanálu a následně vypnutí propojovacího kanálu (SW3). schneider-electric.cz Katalog 99

100 Ochrany, monitorování a řízení Řízení Vysoce spolehlivý zdroj PM Záložní zdroj pro VN rozvodny pro případy krátkodobých výpadků a přerušení dodávky elektrické energie. Snadná údržba s pouze jednou baterií. Dálkové monitorování stavu baterie. Vysoká úroveň izolace pro ochranu elektronických zařízení v náročných vysokonapěťových podmínkách. Možnost alarmu přes Modbus komunikaci pokud se baterie blíží k úrovni vybití. PS100 Záložní napájecí zdroj PS100 pro VN rozvodny Použití Napájecí zdroj poskytuje záložní napájení pro: motorový pohon VN vypínače a ovládací cívky, přenosová (např. radiová) zařízení, řídicí jednotky jako např. RTU nebo systém ATS, ochranná relé, indikátory poruch a další elektronická zařízení. Vysoká dostupnost napájecí energie Baterie zajišťuje nepřerušený provoz celé rozvodny v případě ztráty hlavního napájení. Jednotka záložního napájecího zdroje: obsahuje regulovaný a teplotně kompenzovaný nabíjecí zdroj, odstaví baterii před úplným vybitím, provádí kontrolu stavu baterie každých 12 hodin, monitoruje stárnutí baterie, přenáší monitorovací informace přes komunikační port Modbus a výstupní relé. Výhody Pouze jedna baterie Klasické záložní zdroje napájení vyžadují pro zajištění napájení 24 nebo 48 V použití sady 2 nebo 4 baterií, vyžadující komplikovanou výměnu a nastavení. Zdroj PS100 vyžaduje pouze jednu baterii s jednoduchým způsobem výměny. Používá se standardní 12 V baterie s dobou životnosti 10 let. Je snadno dostupná v obchodní síti po celém světě. Zvýšená dostupnost VN/NN rozvoden Zdroj PS100 je schopen odolat výpadku sítě až do 48 hodin. Jeho baterie je schopná udržet po dobu výpadku požadovanou napájecí energii. Zdokonaleným způsobem monitorování zdroj PS100 chrání baterii a optimalizuje její využití. Komunikační port Modbus přenáší monitorovaná data a usnadňuje optimalizaci operací údržby. Zdroj výborně zapadá do schématu řady Easergy pro řízení a monitorování vaší distribuční sítě. Dodatečná záloha energie Zdroj PS100 přestane dodávat energii a uchová dodatečnou zálohu energie pro restart instalace po rozsáhlejším výpadku sítě. Dodatečnou zálohu energie lze povolit lokálně tlačítkem a zajistit tak energii pro restart ochranných relé a obnovení provozu VN rozváděče. Odolnost proti náročným podmínkám v rozvodně Zdroj PS100 má izolační odolnost do 10 kv, ochranu elektroniky proti přepětím a přetížením a automaticky se restartuje po vymizení poruchy. Hlavní parametry Montáž na lištu DIN pro snadnou integraci do skříně NN nebo VN/NN rozvodny. 2 napájecí výstupy: 12 Vss 18 W nepřetržitě 100 W 20 s (pro modem, rádio, RTU, apod.) 48 Vss nebo 24 Vss 300 W / 1 min (pro motorový pohon vypínače) a 90 W / nepřetržitě pro ochranná relé, elektronická zařízení, apod. Komunikační port RJ45 Modbus. 2 výstupní relé (AC napájení ZAP, Baterie ZAP). Diagnostika pomocí LED kontrolek. 1 olověná 12 V baterie s 10letou životností (od 7 do 40 Ah). S použitím druhého zdroje je možný paralelní chod napájení. Provozní teplota -40 C až 70 C. Rozsah PS100-48V PS100-24V Bat24AH Bat38AH zdroj 48 Vss a nabíječka baterie zdroj 24 Vss a nabíječka baterie baterie 24 Ah s dlouhou životností baterie 38 Ah s dlouhou životností. 100 Katalog schneider-electric.cz

101 Poznámky schneider-electric.cz Katalog 101

102 Připojování 102 Catalog schneider-electric.cz

103 Připojování Obsah Připojení kabely s lisovanými koncovkami pro řadu Tabulka výběru 104 Kabelové připojení spodem pro řadu Umístění kabelu 105 Hloubka kabelovodů 106 Příklad umístění kabelových šachet 108 Příklad umístění kabelové šachty s prostupem v podlaze 110 Připojení kabely s lisovanými koncovkami pro řadu Tabulka výběru 111 Kabelové připojení spodem pro řadu Umístění kabelu 112 Kabelové připojení shora pro řadu -24 a schneider-electric.cz Catalog 103

104 Připojování Připojení kabely s lisovanými koncovkami pro řadu -24 Tabulka výběru PE57840 Odolnost proti stárnutí prvků ve VN/NN rozvodnách závisí na třech klíčových faktorech: p Správné provedení připojení Nové technologie koncovek za studena zvyšují časovou trvanlivost součástí. Umožňují provoz ve znečistěných prostředích a při zhoršených podmínkách. p Vliv relativní vlhkosti vzduchu V podmínkách s vysokou vlhkostí vzduchu a s velkými teplotními rozdíly je nutná instalace topného tělesa. p Správná ventilace Rozměr větracích otvorů musí být dostatečný pro správné odvětrávání tepla ze skříně. Zvláštní pozornost je třeba věnovat prostoru s transformátory. PE50775 Konektor s okem Napájecí kabely se připojují: na svorky odpínače, na spodní držáky pojistek, na praporce vypínače. Bimetalová kabelová oka mají: kulaté zakončení pro kabely y 240 mm 2 čtvercové zakončení pro kabely > 240 mm 2. Koncovky kabelů musí být nalisovány (krimpovány). Koncovky kabelů jsou lisované za studena Schneider Electric široce využívá tuto technologii připojování pro zvýšení trvanlivosti spojů. Maximální přípustné průřezy kabelů: 630 mm 2 pro přívodní a vývodové pole 1250 A, 240 mm 2 pro přívodní a vývodové pole A, 120 mm 2 pro skříně se stykači, 95 mm 2 pro skříně s jištěním transformátorů pojistkami. Přístup do skříně je vzájemně sblokován se sepnutím uzemňovače. Zmenšená hloubka skříní usnadňuje zapojení všech fází. Svorník Ø 12 mm na deflektoru pole umožňuje upevnit koncové oko kabelu jednou rukou. Utahovací moment nastavte na 50 mn. Elektrické parametry 3 až 25 kv 400 A 630 A 3 až 25 kv 1250 A Jednožilové kabely se suchou izolací Krátká koncovka lisovaná za studena Typ koncovky Průřez mm 2 Dodavatel Počet kabelů Komentář kulaté oko 50 až 240 mm 2 Dodavatelé kabelů s koncovkami lisovanými za studena: Silec, 3M, Pirelli, Raychem, atd. kulaté oko 50 až 630 mm 2 Dodavatelé kabelů s koncovkami lisovanými za studena: Silec, 3M, Pirelli, Raychem, atd. hranaté oko > 300 mm 2 1 nebo 2 na fázi Větší průřezy, více kabelů a jiné typy konektorů konzultujte s námi. 1 nebo 2 na fázi y 400 mm < 1 y 630 mm 2 na fázi Větší průřezy, více kabelů a jiné typy konektorů konzultujte s námi. Elektrické parametry 3 až 25 kv 400 A 630 A 3 až 25 kv 1250 A Třížilové kabely se suchou izolací Krátká koncovka lisovaná za studena Typ koncovky Průřez mm 2 Dodavatel Počet kabelů Komentář kulaté oko 50 až 240 mm 2 Dodavatelé kabelů s koncovkami lisovanými za studena: Silec, 3M, Pirelli, Raychem, atd. kulaté oko 50 až 630 mm 2 Dodavatelé kabelů s koncovkami lisovanými za studena: Silec, 3M, Pirelli, Raychem, atd. 1 na fázi Větší průřezy, více kabelů a jiné typy konektorů konzultujte s námi. 1 na fázi Větší průřezy, více kabelů a jiné typy konektorů konzultujte s námi. Pozn.: b Připojovací oka s deflektorem pole mohou být hranatá, b Pro skříně PM/QM může mít kulaté oko průměr max. 30 mm. 104 Katalog schneider-electric.cz

105 Připojování Kabelové připojení spodem pro řadu -24 Umístění kabelů Výška kabelových připojení H měřeno od podlahy (mm) IM, NSM-kabely, NSM-přípojnice, SM IMC, PM, QM, QMC CVM 630 A 1250 A IM, NSM-kabely, NSM-přípojnice 945 SM IMC 400 PM, QM 400 QMC 400 CVM 430 DM1-A DMVL-A 430 DM1-W GAM2 760 GAM DMV-A DM1-S 543 DE58676_LG DE58677_LG DE58678_LG GAM, GAM2 DMV-A (630 A) DE58679_LG DM H DM1-A, DM1-S, DMVL-A DM1-W (630 A) DM1-A, DM1-W (1250 A) DMV-A (1250 A) DE58655_LG DE58656b_LG DM H , X = 330 X = 268 X = 299 X : jeden jednožilový kabel : dva jednožilové kabely : třížilový kabel schneider-electric.cz Katalog 105

106 Připojování Kabelové připojení spodem pro řadu -24 Hloubka kabelových kanálů DE53585_LG Pro skříně s ochranou proti vnitřním obloukům 12,5 ka 1 s, IAC: A-FL Provedení přívodů spodem p Kabelové kanály: Hloubka kabelového kanálu P pro běžné typy jednožilových kabelů se suchou izolaci je uvedena v následující tabulce (třížilové kabely konzultujte s námi). p Podstavce pod skříně: Pro zmenšení hloubky P nebo úplné vypuštění kanálů lze skříně umístit na 400 mm vysoký betonový podstavec. p Otvory v podlaze: Hloubka kabelového kanálu P pro běžné typy kabelů je uvedena v následující tabulce Jednožilové kabely Skříně do 630 A Skříně 1250 A průřez kabelu (mm 2 ) poloměr ohybu (mm) CRM CVM DMV-A, PM, QM, QMC (1) SM, GAM IM, SM, NSM-kabely, NSM-přípojnice IMC, DM1-A, DM1-W, DM1-S, DMVL-A, GAM DM1-A (2) DM1-W (2) DMV-A (3) hloubka P (mm) všechny směry P1 P2 P2 P2 P3 P4 P5 P (1) Musí být postavena nad 100 mm hluboký prostor. (2) Musí být postavena nad 350 mm hluboký prostor nebo otvor v podlaze. (3) Montáž nad 445 mm hluboký prostor nebo otvor v podlaze. Pozn.: Pro návrh instalací s jednoduchými kabelovými kanály musí být uvažovány skříně a kabely vyžadující největší hloubku P. Při návrhu instalací s dvojitými kanály musí být hloubka P uvažována pro každý typ skříně a každý směr kabelu. Skříně 1250 A (znázorněno bez bočních panelů rozváděče) SM, GAM DMV-A pro 1žilové a 3žilové kabely pro 1žilové a 3žilové kabely Schéma kabelových kanálů DM1-A, DM1-W pro 1žilové kabely Skříně 630 A DMV-A Pro jednožilové kabely DE53586_LG DE53587_LG DE58350_LG DE53589_LG (1) 106 Katalog schneider-electric.cz

107 Připojování Kabelové připojení spodem pro řadu -24 Hloubka kabelových kanálů DE53585_LG (1) (1) S výjimkou DMV-A IAC 12,5 ka/1s Provedení přívodů spodem p Kabelové kanály: Hloubka kabelového kanálu P pro běžné typy jednožilových kabelů se suchou izolaci je uvedena v následující tabulce (třížilové kabely konzultujte s námi). p Podstavce pod skříně: Pro zmenšení hloubky P nebo úplné vypuštění kanálů lze skříně umístit na 400 mm vysoký betonový podstavec. p Otvory v podlaze: Hloubka kabelového kanálu P pro běžné typy kabelů je uvedena v následující tabulce. 630 A 1250 A Všechny skříně Ostatní skříně s výjimkou: 16 ka/1s Pro skříně s ochranou proti vnitřním obloukům 12,5 ka 1 s, IAC: A-FLR, 16 a 20 ka 1 s, IAC: A-FL/A-FLR DMVA CVM DM1A, DM1S, DM1W, DMVLA SM, GAM ka/1s 12,5 ka/1s 16 ka/1s 12.5 ka/1s 16 ka/1s ka/1s Průřez Hloubka P (mm) kabelu (mm 2 ) S < < S < ; z druhé strany vypínače 450; pod vypínačem 550 S > DM1A, DMV-A, DM1-W ka/1s Skříně 1250 A (znázorněno bez bočních panelů rozváděče) SM, GAM DMV-A pro 1žilové a 3žilové kabely pro 1žilové a 3žilové kabely Schéma kabelových kanálů DM1-A, DM1-W pro 1žilové kabely Skříně 630 A DMV-A pro 1žilové DE57176_LG 100 DE57177_LG 100 DE57178_LG 100 DE57179_LG 100 P 445 P P 100 P schneider-electric.cz Katalog 107

108 Připojování Kabelové připojení spodem pro řadu -24 Příklad umístění kabelových kanálů Pro skříně s ochranou proti vnitřním obloukům 12,5 ka 1 s, IAC: A-FL Skříně jsou znázorněny bez bočních panelů rozváděče Skříně 630 A Přívod nebo vývod kabelů z levé nebo pravé strany Skříně 630 A Zadní přívod nebo vývod kanálem Skříně 630 A Přední přívod nebo vývod kanálem DE58409_LG DE58410_LG DE58411_LG Požadované rozměry (mm) Poznámka 1: Při použití kanálu (instalačních trubek) musí úkos hrany C odpovídat následujícím rozměrům kanálu: P1 = 75 mm nebo P2/P3 = 150 mm. Poznámka 2: Pro příklad celé instalace viz kapitola Příklady instalací. 108 Katalog schneider-electric.cz

109 Připojování Kabelové připojení spodem pro řadu -24 Příklad umístění kabelových kanálů Pro skříně s ochranou proti vnitřním obloukům 12,5 ka 1 s, IAC: A-FLR, 16 a 20 ka 1s, IAC: A-FL/A-FLR Skříně jsou znázorněny bez bočních panelů rozváděče Skříně 630 A Přívod nebo vývod kabelů z levé nebo pravé strany DE57181_LG Skříně 630 A Zadní přívod nebo vývod kanálem 100 Skříně 630 A Přední přívod nebo vývod kanálem P DE57180_LG DE57182_LG 25 IM IM IM IM QMC IM DM1 DM1 IM Požadované rozměry (mm) schneider-electric.cz Katalog 109

110 Připojování Instalace s prostupem v podlaze pro 16 ka 1s,s vývodem plynu spodem Kabelové připojení spodem pro řadu -24 Příklad kabelového kanálu s prostupem v podlaze DE60798_LG Prostor bez překážek: Šířka Skříně XG (mm) X (mm) XD (mm) 375 všechny 57, ,5 500 GAM ostatní 625 QMC ostatní 57,5 182,5 307,5 57, ,5 57,5 57,5 57,5 DE57196_LG 750 všechny 432, ,5 Instalace na kabelovém kanálu pro 12,5 ka 1s, s vývodem plynu spodem a pro 16 ka 1 s a 20 ka 1 s, s vývodem plynu nahoře Umístění upevňovacích otvorů b závisí na šířce skříně: Šířka skříně (mm) b (mm) x M minimum 330 minimum b Katalog schneider-electric.cz

111 Připojování Připojení kabely s lisovanými koncovkami pro řadu -36 Tabulka výběru 1žilové kabely Skříně 630 A Průřez kabelu (mm 2 ) Poloměr ohybu (mm) IM, IMC, QM, CM, CM2, PM, DM1-A, GAM, GAM2, SM, TM Hloubka P (mm) P1 P2 1 x x x x x x x x Pozn.: pro návrh instalací s jednoduchými kabelovými kanály musí být uvažovány skříně a kabely vyžadující největší hloubku P. Při návrhu instalací s dvojitými kanály musí být hloubka P uvažována pro každý typ skříně a každý směr kabelu. Odolnost proti stárnutí prvků ve VN/NN rozvodnách závisí na třech klíčových faktorech: p Správné provedení připojení Nové technologie koncovek za studena zvyšují časovou trvanlivost součástí. Umožňují provoz ve znečistěných prostředích a při zhoršených podmínkách. p Vliv relativní vlhkosti vzduchu V podmínkách s vysokou vlhkostí vzduchu a s velkými teplotními rozdíly je nutná instalace topného tělesa. p Správná ventilace Rozměr větracích otvorů musí být dostatečný pro správné odvětrávání tepla ze skříně. Zvláštní pozornost je třeba věnovat prostoru s transformátory. Napájecí kabely se připojují: na svorky odpínače; na spodní držáky pojistek; na praporce vypínače. Bimetalová kabelová oka mají: Kulaté zakončení pro kabely y 240 mm 2. Koncovky kabelů musí být nalisovány (krimpovány). Koncovky kabelů jsou lisované za studena Schneider Electric široce využívá tuto technologii připojování pro zvýšení trvanlivosti spojů. Maximální přípustné průřezy měděných(*) kabelů: 2 x (1 x 240 mm² na jednu fázi) pro přívodní a vývodové pole 1250 A, 240 mm² pro přívodní a vývodové pole 630 A, 95 mm² pro skříně s jištěním transformátorů pojistkami. Přístup do skříně je vzájemně sblokován se sepnutím uzemňovače. Zmenšená hloubka skříní usnadňuje zapojení všech fází. Svorník Ø 12 mm na deflektoru pole umožňuje upevnit koncové oko kabelu jednou rukou. Utahovací moment nastavte na 50 mn (*) Hliníkové koncovky kabelů konzultujte s námi. Kabelové připojení zdola Kabelové kanály pro všechny skříně Hloubka kabelového kanálu P pro běžné typy kabelů je ve vedlejší tabulce. Schémata kabelových kanálů DE59723_LG Vstup nebo výstup kabelů zprava nebo zleva DE59724_LG Zadní vstup nebo výstup přes trubky DE59725_LG Přední vstup nebo výstup přes trubky schneider-electric.cz Katalog 111

112 Připojování Kabelové připojení zdola pro řadu -36 Umístění kabelů Boční pohled Skříně IM, SM Skříně QM, PM Skříně DM1-A Skříň GAM2 DE59727_LG DE57183_LG DE57184_LG DE57185 DE59730_LG Čelní pohled IM, SM QMC GAM GAM2 QM, PM DM1-A Katalog schneider-electric.cz

113 Připojování Kabelové připojení shora pro řadu -24 a -36 PE50797_G Výška: 450 mm Kabelové připojení shora Pro každou skříň typové řady 630 A, kromě skříní s NN a EMB modulem, lze přívody provést jednožilovými kabely se suchou izolací. Poznámka: bb Nelze použít pro skříně s ochranou proti vnitřnímu oblouku IEC v oddílu přípojnic. bb Není dostupné pro 1250 A. schneider-electric.cz Katalog 113

114 Instalace 114 Katalog schneider-electric.cz

115 Instalace Obsah Rozměry a hmotnosti pro řadu Rozměry skříní pro řadu Stavební úpravy pro řadu Příklady instalací pro řadu Rozměry a hmotnosti pro řadu Stavební úpravy pro řadu Příklady instalací pro řadu schneider-electric.cz Katalog 115

116 Instalace Rozměry a hmotnosti pro řadu -24 DE60797_LG D Základní ochrana proti vnitřním obloukům 12,5 ka 1s, IAC: A-FL Rozměry a hmotnosti 840 Označení půdorysu H Přídavek k výšce: (1) Přídavek k výšce 450 mm pro nástavbu na NN přístroje sloužící pro řídicí, monitorovací a ochranné funkce. Aby byl zajištěn jednotný vzhled, mohou být všechny skříně (s výjimkou GIM a GEM) vybaveny nástavbou NN. (2) V závislosti na konfiguraci přípojnic v rozvodnách VM6 mohou být užity dva typy přechodových polí: b pro rozšíření na rozměr skříně VM6 DM12 nebo DM23 se použije přechodové pole s hloubkou 1060 mm; b pro ostatní VM6 skříně se použije přechodové pole s hloubkou 920 mm. (3) pro skříně 1250 A. Typ skříně Výška šířka Hloubka Hmotnost H (mm) (mm) D (mm) (kg) IM,IMB 1600 (1) 375/ /130 IMM IMC 1600 (1) PM, QM, QMB 1600 (1) 375/ /150 QMC 1600 (1) CRM, CVM DM1-A, DM1-D, DM1-W, DM2, DMVL-A, 1600 (1) DMVL-D, DM1-M DM1-S 1600 (1) DMV-A, DMV-D 1695 (1) CM 1600 (1) CM (1) GBC-A, GBC-B NSM-kabely, NSM-přípojnice GIM GEM (2) /1060 (2) 30/35 (2) GBM GAM GAM SM 1600 (1) 375/500 (3) /150 (3) TM DM1-A, DM1-D, DM1-W, DM1-Z (1250 A) DE57186_LG D Vývod plynů Označení půdorysu (1) Přídavek k výšce 450 mm pro nástavbu na NN přístroje sloužící pro řídicí, monitorovací a ochranné funkce. Aby byl zajištěn jednotný vzhled, mohou být všechny skříně (s výjimkou GIM a GEM) vybaveny nástavbou NN. (2) V závislosti na konfiguraci přípojnic v rozvodnách VM6 mohou být užity dva typy přechodových polí: b tpro rozšíření na rozměr skříně VM6 DM12 nebo DM23 se použije přechodové pole s hloubkou 1060 mm. b pro ostatní VM6 skříně se použije přechodové pole s hloubkou 920 mm. (3) pro skříně 1250 A. H Zvýšená ochrana proti vnitřním obloukům 12,5 ka 1s, IAC: A-FLR 16 a 20 ka 1s, IAC: A-FL/A-FLR Rozměry a hmotnosti Typ skříně Výška šířka Hloubka Hmotnost H (mm) (mm) D (mm) (kg) IM,IMB 1600 (1) 375/ /140 IMM IMC 1600 (1) PM, QM, QMB 1600 (1) 375/ /160 QMC 1600 (1) CVM DM1-A, DM1-D, DM1-W, DM2, DMVL-A, 1600 (1) DMVL-D, DM1-M DM1-S 1600 (1) DMV-A, DMV-D 1695 (1) CM 1600 (1) CM (1) GBC-A, GBC-B 1600 (1) NSM-kabely, NSM-přípojnice GIM GEM (2) /1060 (2) 40/45 GBM GAM GAM SM 1600 (1) 375/500 (3) /160 TM DM1-A, DM1-D, DM1-W, DM1-Z (1250 A) 1600 (1) Katalog schneider-electric.cz

117 Instalace Rozměry skříní pro řadu -24 Základní ochrana proti vnitřním obloukům 12,5 ka 1s, IAC: A-FL IM, IMB, PM, QM, QMB, SM, IMC, QMC, CM, CM2 NSM-kabely, NSM-přípojnice, CRM, CVM GBM, GAM2 DE53596_LG DE53597_LG DE53598_LG GAM GIM GEM DE53599_LG DE53600_LG DE53601_LG GBC-A, GBC-B, IMM EMB DE59229_LG DE58414_LG schneider-electric.cz Katalog 117

118 Instalace Rozměry skříní pro řadu -24 Základní ochrana proti vnitřním obloukům 12,5 ka 1s, IAC: A-FL DMVL-A, DMVL-D, DM1-A, DM1-D, DM1-W, DM1-Z, DM1-S, DM2 630 A, DM1-M DM1-A, DM1-W 1250 A DMV-A 1250 A DE53603 DE53604 DE58415 DMV-A 630 A DMV-D DE53605 DE Katalog schneider-electric.cz

119 Instalace Rozměry skříní pro řadu -24 Zvýšená ochrana proti vnitřním obloukům 12,5 ka 1s, IAC: A-FLR 16 a 20 ka 1s, IAC: A-FL/A-FLR IM, IMB, PM, QM, QMB, SM, IMC, QMC, CM, CM2 NSM-kabely, NSM-přípojnice, CVM GBM, GAM2 DE58661 DE58662 DE58663 GAM GIM GEM DE58664 DE58665 DE58666 GBC-A, GBC-B, IMM IM s volbou EMB DE58667 DE58668 schneider-electric.cz Katalog 119

120 Instalace Rozměry skříní pro řadu Zvýšená ochrana proti vnitřním obloukům 12,5 ka 1s, IAC: A-FLR 16 a 20 ka 1s, IAC: A-FL/A-FLR DMVL-A, DMVL-D, DM1-A, DM1-D, DM1-W, DM1-Z, DM1-S, DM2 630 A, DM1-M DM1-A 630 A s volbou EMB DM1-A, DM1-W 1250 A DE58669_LG DE58670_LG DE58671_LG DMV-A 630 A DMV-A 1250 A DE58672_LG DE58673_LG DMV-D DE58674_LG 120 Katalog schneider-electric.cz

121 Instalace Stavební úpravy pro řadu -24 DE100520_LG Příprava podlahy K zajištění ochrany proti vnitřním obloukům musí podlaha odpovídat následujícím požadavkům: Rovnost: 2 mm/ 3 m ( ); Sklon maximálně 3 mm ( ). Všechny prvky sloužící k odvodu plynů (kanály, kryty, apod.) musí být schopné odolat zatížení 250 kg/m². 1 Čelní strana skříně 2 Upevňování skříní Vzájemné spojování Skříně jsou jednoduše sešroubovány do výsledné sestavy rozvodny VN (šrouby jsou dodávány). Pro smontování přípojnic se používá momentového klíče s nastavením 28 mn. Kotvení k podlaze Pro rozváděče, skládající se z maximálně tří skříní, musí být ukotveny všechny čtyři rohy sestavy do podlahy pomocí: šroubů M8 (nejsou v dodávce) zašroubovaných do matek, osazených do podlahy pomocí speciální pistole; tyčí se závitem upevněných do podlahy; Pro rozváděče skládající se z více než tří skříní musí být každá skříň upevněna do podlahy. U skříní pro vypínače nebo stykače jsou upevňovací prvky na opačné straně, než jsou spínací přístroje. a 15 b ,3 x 12,3 schneider-electric.cz Katalog 121

122 Instalace Příklady instalací pro řadu -24 Umístění skříní v rozvodně Instalace rozvaděče podle třídy IAC 12,5 ka 1s: A-FL Běžná rozvodna (ve zděné budově) Instalace rozvaděče podle třídy IAC 16/20 ka 1s: A-FL se spodním odvodem plynů DE58657_LG Instalace rozvaděče podle třídy IAC: A-FLR se spodním odvodem plynů DE58658EN_LG DE58416EN_LG (*) Doporučený volný prostor pro přístup Minimálně 25 nebo 50 (odvod plynů stropem) 122 Katalog schneider-electric.cz

123 Instalace Příklady instalací pro řadu -24 Potrubí pro odvod plynů Pro umožnění odvodu plynů shora, musí uživatel nainstalovat potrubí připevněné na přírubu vpravo nebo vlevo na rozváděči. Pro zajištění ochrany IP3X musí být společně se spojovací přírubou nainstalována v boku potrubí i přechodová klapka. Ukončení potrubí (není v dodávce) musí bránit vstupu vody, prachu, vlhkosti, zvířatům apod. a zároveň musí zajistit odvod plynu na určené místo. DM Instalace rozvaděče podle třídy IAC: A-FL a A-FLR s odvodem plynů shora, po levé straně (výška stropu u 2150 mm) Příklad potrubí pro odvod plynů Potrubí musí být vyrobeno z kovového plechu dostatečné tloušťky, aby byla zajištěna odolnost proti tlaku horkých plynů. PE57235_GL Potrubí (není v dodávce) Spojovací příruba (je součástí dodávky) schneider-electric.cz Katalog 123

124 Instalace Rozměry a hmotnosti pro řadu -36 Rozměry a hmotnosti Typ skříně Výška šířka Hloubka (1) Hmotnost (mm) (mm) (mm) (kg) IM, SM (3) 310 IMC, IMB (2) 420 QM, PM, QMB (3) 330 QMC (3) 420 DM1-A (2) 600 DM1-D (2) 560 GIM DM (2) 900 CM, CM (2) 460 GBC-A, GBC-B (3) 420 GBM (3) 260 GAM (3) 250 GAM (3) 295 GFM (1) Hloubka měřená na půdorysu podlahy. (2) Hloubka těchto skříní je 1615 mm s rozšířenou nástavbou NN. (3) Hloubka těchto skříní je 1500 mm s rozšířenou nástavbou NN. Skříně IM, SM, IMC, QM, PM, IMB, GBM, GAM, GAM2, GBC-A,GBC-B QMB, QMC Rozměry Skříně CM, CM2 Skříně DM1-A, DM1-D, DM2 DE59662_LG DE59663_LG DE59664_LG 124 Katalog schneider-electric.cz

125 Instalace Stavební úpravy pro řadu -36 Příprava podlahy Skříně lze instalovat na běžnou betonovou podlahu s nebo bez kabelových kanálů, podle průřezu kabelů. Stavební úpravy jsou totožné pro všechny skříně. DE59661_LG Upevňování skříní Vzájemné spojování Skříně jsou jednoduše sešroubovány do výsledné sestavy rozvodny VN (šrouby jsou dodávány). Pro smontování přípojnic se používá momentového klíče s nastavením 28 mn. Kotvení k podlaze Pro rozváděče, skládající se z maximálně tří skříní, musí být ukotveny všechny čtyři rohy sestavy do podlahy pomocí: šroubů M8 (nejsou v dodávce) zašroubovaných do matek, osazených do podlahy pomocí speciální pistole; tyčí se závitem upevněných do podlahy; Pro rozváděče skládající se z více než tří skříní počet a pozice upevňovacích bodů závisí na místních podmínkách. Umístění upevňovacích otvorů závisí na šířce skříní. Typ skříně A (mm) B (mm) IM, IMC, IMB, QM, PM, SM, CM, CM2, TM GBC-A, GBC-B, GBM, GAM2, IMB, GAM, QMB DM1-A, DM1-D, QMC DM GIM schneider-electric.cz Katalog 125

126 Instalace Příklady instalací pro řadu -36 Pohled shora Běžná rozvodna (ve zděné budově) Pohled z boku DE59665_LG DE59666_LG Minimální požadované rozměry (mm) (1) V případě horního přívodu: musí být 2730 mm (nelze však použít ochranu proti vnitřním obloukům). (2) V případě horního přívodu: musí být 2830 mm (nelze však použít ochranu proti vnitřním obloukům). Pohled shora DE59667_LG 126 Katalog schneider-electric.cz

127 Poznámky schneider-electric.cz Katalog 127

128 Služby Schneider Electric 128 Catalog schneider-electric.cz

129 Služby Schneider Electric Obsah ProDiag Breaker 130 ProDiag Corona 131 ProDiag Fuse 132 schneider-electric.cz Catalog 129

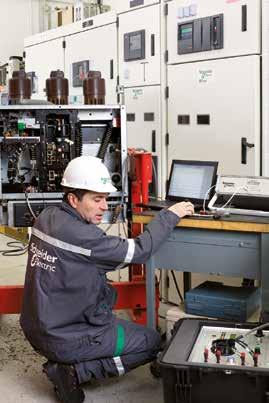

130 Služby Schneider Electric ProDiag Breaker Diagnostika VN vypínačů a NN jističů PE60531 Co je ProDiag Breaker? ProDiag Breaker je diagnostický nástroj společnosti Schneider Electric. ProDiag Breaker porovnává mechanické a elektrické parametry měřené za plného provozu vypínačů s daty získanými v našich výrobních závodech. Takto je s předstihem zajištěna detekce možných poruch. Měří se, zaznamenávají a zobrazují klíčové elektrické parametry související s vypínáním a zapínáním VN vypínačů a NN jističů, včetně operací pružinového střadače. Všechna data jsou pak automaticky softwarově porovnávána s kritérii pro daný vypínač, zda se měřené údaje nachází v přípustném limitu nebo limitu již dosáhly, resp. jsou již za limitem. Pro každý vypínač se provádí vždy dva testy, jeden při minimálním napětí a jeden při nominálním napětí. Následně se generuje protokol, který dostává zákazník a může ho použít jako nástroj pro stanovení případných nezbytných opatření (údržba, oprava nebo výměna). ProDiag Breaker je součástí systému preventivní údržby ProDiag Ověření funkce vypínačů s použitím ProDiag zahrnuje: Ověření funkce ovládacího mechanismu. Měření a porovnání skutečného přechodového odporu s údaji od výrobce. Měření a porovnání izolačního odporu. Ověření celkového stavu vypínače na základě získaných údajů. Základní účel ProDiag Breaker Hlavní prioritou je zvýšení spolehlivosti vaší instalace: zajistit nepřetržitost dodávky energie, minimalizovat dobu údržby a oprav zajistit údržbu Zajistit údržbu pouze na zařízeních, které ji nezbytně vyžadují (podmíněná preventivní údržba). Analýza časové závislosti pohybu kontaktů z ProDiag Breaker společně s proudovou charakteristikou spouště detekuje výskyt možných poruch jako např.: Opotřebení reléových kontaktů. Porucha spouští. Mechanické opotřebení nebo trhliny a ztuhnutí maziva. Poruchy na tlumičích rázů. Porucha spínací funkce kontaktů (vypínání/zapínání). Některé systémy preventivní údržby vyžadují pro kontrolu stavu vypínače jeho demontáž. ProDiag Breaker využívá zpracování dat získaných za provozu vypínače a snižuje tak náklady na údržbu ve srovnání se systémy, které vyžadují manuální kontrolu vypínače. Kde snižuje ProDiag náklady? Využitím analýzy provozu ProDiag významně zkracuje dobu potřebnou k identifikaci potenciálních poruch vypínače ve srovnání s klasickou prohlídkou a mechanickou demontáží. Software analyzuje získaná data a identifikuje případné problémy. Provozní doba zařízení se prodlužuje díky průběžné diagnostice, která umožňuje zjistit kdy a jaké opravy jsou nezbytné. Tento systém zahrnující jak hardware, tak i software je vysoce účinným nástrojem pro prediktivní údržbu. Výsledky Výstupem ProDiag Breaker je protokol popisující kompletní stav vypínače, s detailním zaměřením na spínací doby, správnou funkci kontaktů, jejich odskok a přechodový odpor, mechanické síly při spínání a vypínání. Na základě tohoto protokolu může zákazník optimálně naplánovat a načasovat operace údržby Kontrola dat pro diagnostiku Instalace ProDiag Breaker Sběr a měření dat Kontrola Diagnostika výsledku a rady pro opravných zdokonalení činností a optimalizaci Protokol o výsledku testu ProDiag Zvýšení efektivity spínacích operací 130 Katalog schneider-electric.cz

131 Služby Schneider Electric ProDiag Corona Diagnostika částečných výbojů PE60530 DE60799 I Vnitřní výboj II Povrchový výboj III Korónový výboj Základní účel ProDiag Corona Hlavní prioritou je rychlá inspekce elektrických zařízení bez jejich odstavení Bezpečnost (osob a zařízení) zdokonalit spolehlivost vaší instalace, optimalizace doby životnosti instalace a odpovídajících nákladů, Eliminace rizik způsobených: výskytem částečných výbojů a vnitřních oblouků, dielektrickou degradací, požárem na elektrických zařízeních. V V V Dielektrický průraz Dielektrický průraz Povrchový průraz Dielektrický průraz Povrchový průraz Co je ProDiag Corona? ProDiag Corona je diagnostický nástroj společnosti Schneider Electric. ProDiag Corona detekuje výskyt částečných výbojů ve VN rozváděčích. Částečný výboj (partial discharge) se vyskytuje podél izolační části mezi dvěma vodivými elektrodami, bez kompletního přemostění mezery mezi nimi. Částečný výboj se může vyskytnout za normálních provozních podmínek v důsledku degradace izolace způsobené nadměrným tepelným nebo elektrickým namáháním VN instalace. ProDiag Corona analyzuje primární elektrický signál z indikátoru přítomnosti napětí (VPIS) umístěném v rozváděči. Měřená data se získávají z elektronického snímače a jsou přenášena do software ProDiag Corona, kde jsou vyhodnocována z hlediska úrovně kritických stavů kontrolovaného zařízení. Následně se generuje protokol, který dostává zákazník a může ho použít jako nástroj pro stanovení případných nezbytných opatření (údržba, oprava nebo výměna). ProDiag Corona není certifikačním nástrojem. ProDiag Corona provádí veškeré své funkce na připojeném zařízení, bez jeho odstavení, a tedy bez jakýchkoliv nároků na činnost uživatele. Systém umožňuje kontrolovat výskyt všech nejběžnějších typů částečných výbojů: interní částečné výboje, povrchový částečný výboj, korónový výboj. Systém ProDiag Corona lze používat na většině dostupných VN zařízení vybavených indikátorem přítomnosti napětí. Kde snižuje ProDiag náklady? ProDiag Corona významně zkracuje dobu potřebnou k identifikaci potenciálních poruch spínacích zařízení bez nutnosti jejich odstavení. Provozní doba zařízení se prodlužuje díky průběžné diagnostice, která umožňuje zjistit kdy a jaké opravy jsou nezbytné. ProDiag Corona je prediktivní nástroj, který může zabránit jednak nežádoucím efektům vnitřních oblouků a jednak i nepředpokládaným vypínáním. Tento systém zahrnující jak hardware, tak i software je vysoce účinným nástrojem pro prediktivní údržbu. Výsledky Výstupem ProDiag Corona je protokol popisující stav rozvodny, s detailním zaměřením na ventilaci, filtraci vzduchu, stanovení času pro potřebná opatření, úrovně kritičnosti stavu jednotlivých zařízení, doporučení výrobce k potřebě údržby, opravy nebo výměny. Na základě tohoto protokolu může zákazník optimálně naplánovat a načasovat operace údržby. Systém ProDiag Corona je založen na testovacím zařízení XDP2 s NDB technologií. schneider-electric.cz Katalog 131

132 Služby Schneider Electric ProDiag Fuse Preventivní diagnostika pro údržbu pojistek PE60532 Potřeby zákazníků Vysokonapěťová zařízení chráněná spínacími zařízeními s pojistkami musí být pravidelně kontrolována (správná montáž, elektrické parametry, apod.), zda jejich parametry odpovídají původním specifikacím. Pravidelná diagnostika stavu pojistek (elektrické parametry, odpor) podle doporučení výrobce je důležitá pro zajištění správné funkce elektrické instalace a nepřetržitosti dodávky elektrické energie, což je velmi důležité z pohledu zákazníka. Diagnostický systém ProDiag Fuse lze použít pro VN spínací zařízení chráněná pojistkami, u kterých nebyla během posledních 4 let prováděna žádná údržba (za normálních provozních podmínek, nebo méně než 4 roky, pokud se jedná o ztížené provozní podmínky nebo jiný kritický stav instalace). PE60533 Účelem systému ProDiag Fuse (proprietární hardwarové a softwarové řešení) je snížit riziko poruch/kolísání u VN spínacích zařízení s pojistkami. Stárnutím pojistek dochází k poškození vláken a následnému tepelnému úniku, částečnému poškození, kompletnímu zničení VN spínací techniky nebo dokonce ke zničení celé rozvodny. Výhody pro zákazníka Systém ProDiag Fuse pomáhá zákazníkům vizualizovat a vyhodnocovat stav VN pojistek, jejich stárnutí, opotřebení a poškození ve srovnání s původními technickými specifikacemi výrobce. ProDiag Fuse monitoruje stav VN pojistek a napomáhá připravovat a optimalizovat plán údržby. Servisní technici společnosti Schneider Electric mohou na základě komplexního protokolu z ProDiag Fuse snadno rozhodnout o vyhovění/nevyhovění příslušných pojistek. Pokud je VN pojistka vyhodnocena jako nevyhovující, Schneider Electric doporučí odpovídající plán údržby, který zahrnuje výměnu příslušné pojistky a zajištění odpovídajícího původního technického stavu. Na základě plánu údržby mohou zákazníci u každého elektrického zařízení provést příslušné operace údržby v nejpříhodnější dobu. Unikátní hodnota pro zákazníka versus standardní nástroje na trhu Měřené elektrické parametry (odpor, apod.) VN pojistek v místě instalace jsou prováděny zkušebním nástrojem a přenášeny do prediktivního diagnostického software ProDiag Fuse dodávaného společností Schneider Electric. Měřená data jsou následně porovnávána s databází technických údajů od výrobce pojistek. Cílem je stanovit, zda měřené parametry odpovídají příslušným limitům pro dané VN pojistky. Schneider Electric jako výrobce elektrických zařízení má ideální pozici pro vývoj a investice do speciálních testovacích nástrojů, proprietárního software a testovacích metod, které zajistí sběr spolehlivě měřených technických údajů o stavu VN pojistek. ProDiag Fuse měří větší počet parametrů ve srovnání se standardními nástroji na trhu. Zajišťuje ve své třídě nejlepší diagnostiku VN pojistek 132 Katalog schneider-electric.cz

133 Poznámky schneider-electric.cz Katalog 133

134 Dodatky 134 Catalog schneider-electric.cz

135 Dodatky Obsah Dodatky 136 Vypínací charakteristiky VIP 40 a VIP Vypínací charakteristiky VIP Pojistky Fusarc CF 139 Pojistky Solefuse 140 schneider-electric.cz Catalog 135

136 Dodatky Vypínací charakteristiky Vypínací charakteristiky pro VIP 40 a VIP45 Nadproudová fázová ochrana (ANSI 50-51) DM t (s) ,1 0, I / I> 1. Nadproud 2. Zkrat na sekundáru 3. Zkrat na primáru 4. Aktivování selektivity s jističem NN 136 Katalog schneider-electric.cz

137 Dodatky Vypínací charakteristiky Vypínací charakteristiky pro VIP 400 Standardní inverzní charakteristika (IEC/SIT nebo IEC/A) Velmi inverzní charakteristika (IEC/VIT nebo IEC/B) DM t(s) 100 DM t(s) TMS 2 1,5 1 0,8 10 0,6 1 0,1 0,4 0,3 0,2 0,1 0,05 0,02 1 0,1 TMS 2 1,5 1 0,8 0,6 0,4 0,3 0,2 0,1 0,05 0, I/Is 0, ,02 I/Is Inverzní long time charakteristika (IEC/LTI) Extrémně inverzní charakteristika (IEC/EIT nebo IEC/C) DM t(s) DM t(s) TMS ,5 1 0,8 0,6 0,4 0,3 0,2 0,1 1 0,1 TMS 2 1,5 1 0,8 0,6 0,4 0,3 0,05 0,2 0, ,02 I/Is 0, ,02 0,05 0,1 I/Is schneider-electric.cz Katalog 137

138 Dodatky Vypínací charakteristiky Vypínací charakteristiky pro VIP 400 Mírně inverzní charakteristika (IEEE/MI nebo IEC/D) Velmi inverzní charakteristika (IEEE/VI nebo IEC/E) DM t(s) 100 DM t(s) TD TD ,1 0,5 2 0,1 1 0,5 0, I/Is 0, I/Is Extrémně inverzní charakteristika (IEEE/EI nebo IEC/F) Charakteristika RI DM t(s) 1000 DM t(s) TMS ,1 TD ,5 0, I/Is I/Is 138 Katalog schneider-electric.cz

139 Dodatky Pojistky Fusarc CF Vypínací a omezovací charakteristiky Vypínací charakteristiky pojistek 3,6 7, , kv Čas (s) DE53618_LG A 6,3 A 10 A 16 A 20 A 25 A 31,5 A 40 A 50 A 63 A 80 A 100 A 125 A 160 A 200 A 250 A , , Proud (A) Graf znázorňuje hodnotu maximálního omezeného vypínaného proudu jako funkci efektivní hodnoty proudu, který by se objevil v nepřítomnosti pojistky. DE53619_LG Omezovací charakteristiky pojistek 3,6 7, , kv MMaximální hodnota omezeného vypínaného proudu (ka max) Ia = 1,8 Ik 2 Is = Ik A 200 A 160 A 125 A 100 A 80 A 63 A 50 A 40 A 31.5 A 25 A 20 A 16 A 10 A 6,3 A A 4 2 0, , Efektivní hodnota předpokládaného vypínaného proudu (ka) schneider-electric.cz Katalog 139

140 Dodatky Pojistky Solefuse Vypínací a omezovací charakteristiky Vypínací charakteristiky pojistek 7, ,5 24 kv Čas (s) DE53620_LG ,3 A 10 A 16 A A 31,5 A 43 A 63 A 80 A 100 A 125 A , , Proud (A) Graf znázorňuje hodnotu maximálního omezeného vypínaného proudu jako funkci efektivní hodnoty proudu, který by se objevil v nepřítomnosti pojistky. DE53621_LG Omezovací charakteristiky pojistek 7, ,5 24 kv Maximální hodnota omezeného vypínaného proudu (ka max) Ia = 1,8 Ik 2 Is = Ik A 100 A 80 A 63 A 43 A 31,5 A 25 A 20 A 16 A 10 A 6,3 A ,1 0, Efektivní hodnota předpokládaného vypínaného proudu (ka) 140 Katalog schneider-electric.cz

141 PM vše v jednom
