1 Příručka zapojení Moeller / Strana Přehled - Vypínače zapnuto-vypnuto, hlavní vypínače, vypínače pro opravy a údržbu - Přepínače, reverzační přepínače - (Reverzační) přepínače hvězda-trojúhelník - Vícerychlostní přepínače - Zapojení pro ovládání pomocí stykačů - Přístrojové přepínače - Přístrojové přepínače - Spínače topných zařízení - Krokové spínače - Vačkové spínače a vypínače s osvědčením ATEX - -

2 Přehled Příručka zapojení Moeller / Použití a konstrukční typy Vačkové spínače a vypínače Moeller se používají jako: a Hlavní vypínače, hlavní vypínače ve funkci nouzového zastavení, b Vypínače zapnuto-vypnuto, c Bezpečnostní vypínače, d Přepínače, e Reverzační přepínače, přepínače hvězda-trojúhelník, stupňové přepínače, f Přepínače ručně/automaticky, ovládací spínače, kódovací přepínače, přístrojové přepínače. K dispozici jsou následující konstrukční typy: g Montáž do panelu, h Montáž do panelu centrální upevnění, i Povrchová montáž, j Montáž do rozváděče, k Zadní montáž na DIN lištu. Technické údaje ke spínačům a údaje týkající se norem jsou k dispozici v našem aktuálním hlavním katalogu Průmyslové spínací přístroje. Jako doplněk ke spínačům uvedeným v hlavním katalogu jsou v odborném katalogu K k dispozici další informace o zapojení. Základní P I u Použití jako Konstrukční typ typ [kw] [A] a b c d e f g h i j k TM, x x x k k k T, x x x x x + k k k + T x x x x + k k k + TB x x x x x + k + T x x x + k + T x x + + T ) x x + + P- x x x + k + k + P- x x x + k + k + P- x x x + + k + P- x x x + + k + P- x x + + P- x x + + P- x x + + P- x x + + P = max. jmenovitý provozní výkon; / V - Hz; AC-A I u = max. jmenovitý trvalý proud ) V zapouzdřeném provedení (povrchová montáž), max. A. k Závislý na počtu konstrukčních jednotek, funkci a provedení. + Nezávislý na počtu konstrukčních jednotek, funkci a provedení. -

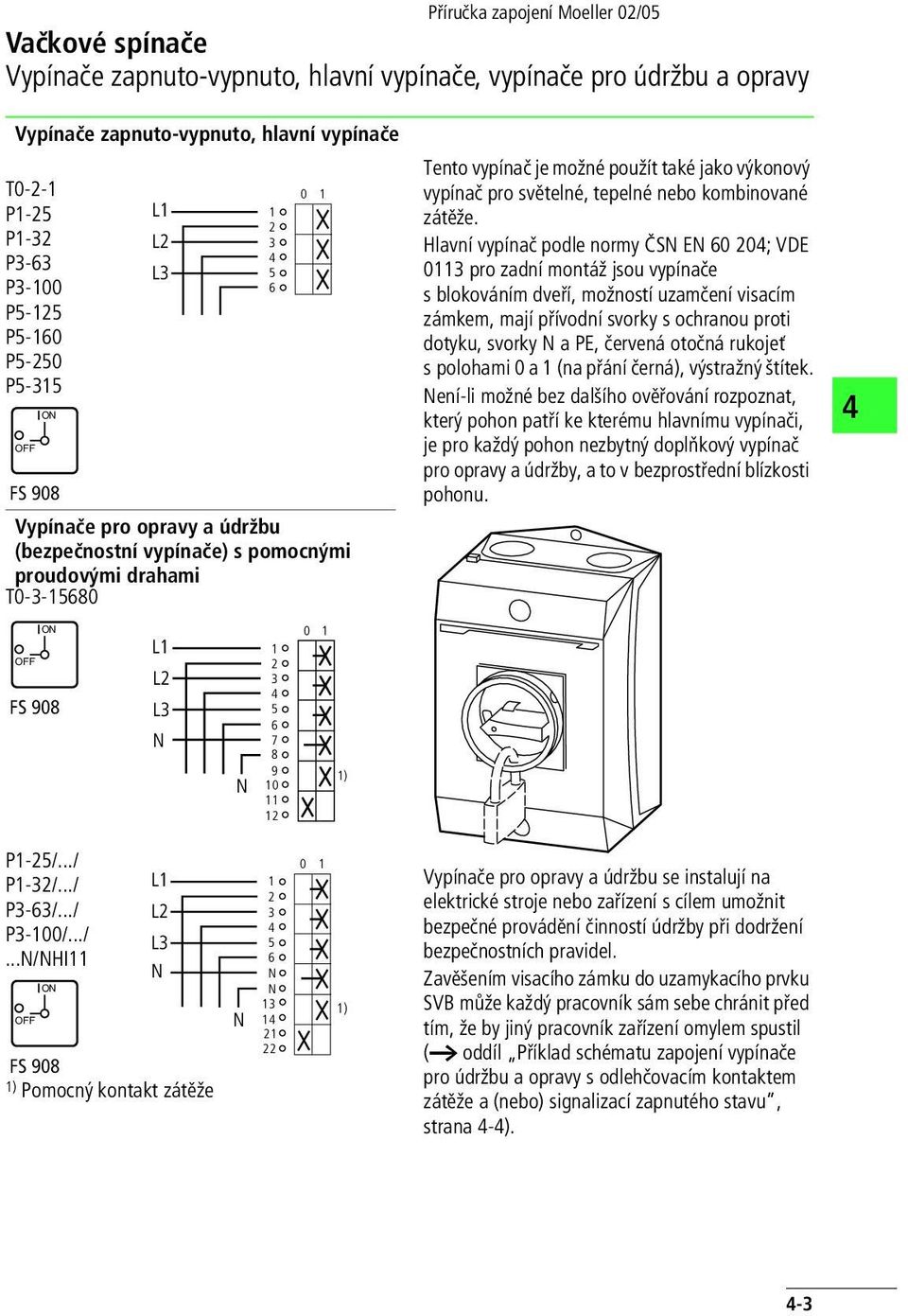

3 Příručka zapojení Moeller / Vačkové spínače Vypínače zapnuto-vypnuto, hlavní vypínače, vypínače pro údržbu a opravy Vypínače zapnuto-vypnuto, hlavní vypínače T-- P- P- P- P- P- P- P- P- OFF ON L L L FS Vypínače pro opravy a údržbu (bezpečnostní vypínače) s pomocnými proudovými drahami T-- Tento vypínač je možné použít také jako výkonový vypínač pro světelné, tepelné nebo kombinované zátěže. Hlavní vypínač podle normy ČSN EN ; VDE pro zadní montáž jsou vypínače s blokováním dveří, možností uzamčení visacím zámkem, mají přívodní svorky s ochranou proti dotyku, svorky N a PE, červená otočná rukojeť s polohami a (na přání černá), výstražný štítek. Není-li možné bez dalšího ověřování rozpoznat, který pohon patří ke kterému hlavnímu vypínači, je pro každý pohon nezbytný doplňkový vypínač pro opravy a údržby, a to v bezprostřední blízkosti pohonu. OFF ON FS L L L N N ) P-/.../ P-/.../ P-/.../ P-/.../...N/NHI OFF ON L L L N FS ) Pomocný kontakt zátěže N N N ) Vypínače pro opravy a údržbu se instalují na elektrické stroje nebo zařízení s cílem umožnit bezpečné provádění činností údržby při dodržení bezpečnostních pravidel. Zavěšením visacího zámku do uzamykacího prvku SVB může každý pracovník sám sebe chránit před tím, že by jiný pracovník zařízení omylem spustil (a oddíl Příklad schématu zapojení vypínače pro údržbu a opravy s odlehčovacím kontaktem zátěže a (nebo) signalizací zapnutého stavu, strana -). -

4 Příručka zapojení Moeller / Vačkové spínače Vypínače zapnuto-vypnuto, hlavní vypínače, vypínače pro údržbu a opravy Příklad schématu zapojení vypínače pro údržbu a opravy s odlehčovacím kontaktem zátěže a (nebo) signalizací zapnutého stavu L L L N Q Q F F U V W F F O I Vypínač pro údržbu a opravy T()-- Q Funkce Odlehčení zátěže: Při zapnutí se uzavírají nejprve hlavní proudové kontakty a pak je přes pomocné kontakty se zpožděným sepnutím aktivován stykač. Při vypínání je nejprve přes nyní předbíhající kontakt odpojen stykač, a teprve poté hlavní kontakty odpojí napájení motoru. Signalizace zapnutého stavu: Poloha spínače může být signalizována na řídicím panelu pomocí doplňkových spínacích nebo vypínacích kontaktů. M P P Q A A P: Zapnuto P: Vypnuto Q: Odlehčení zátěže Schéma spínání T()-- -,-,- -,- - -

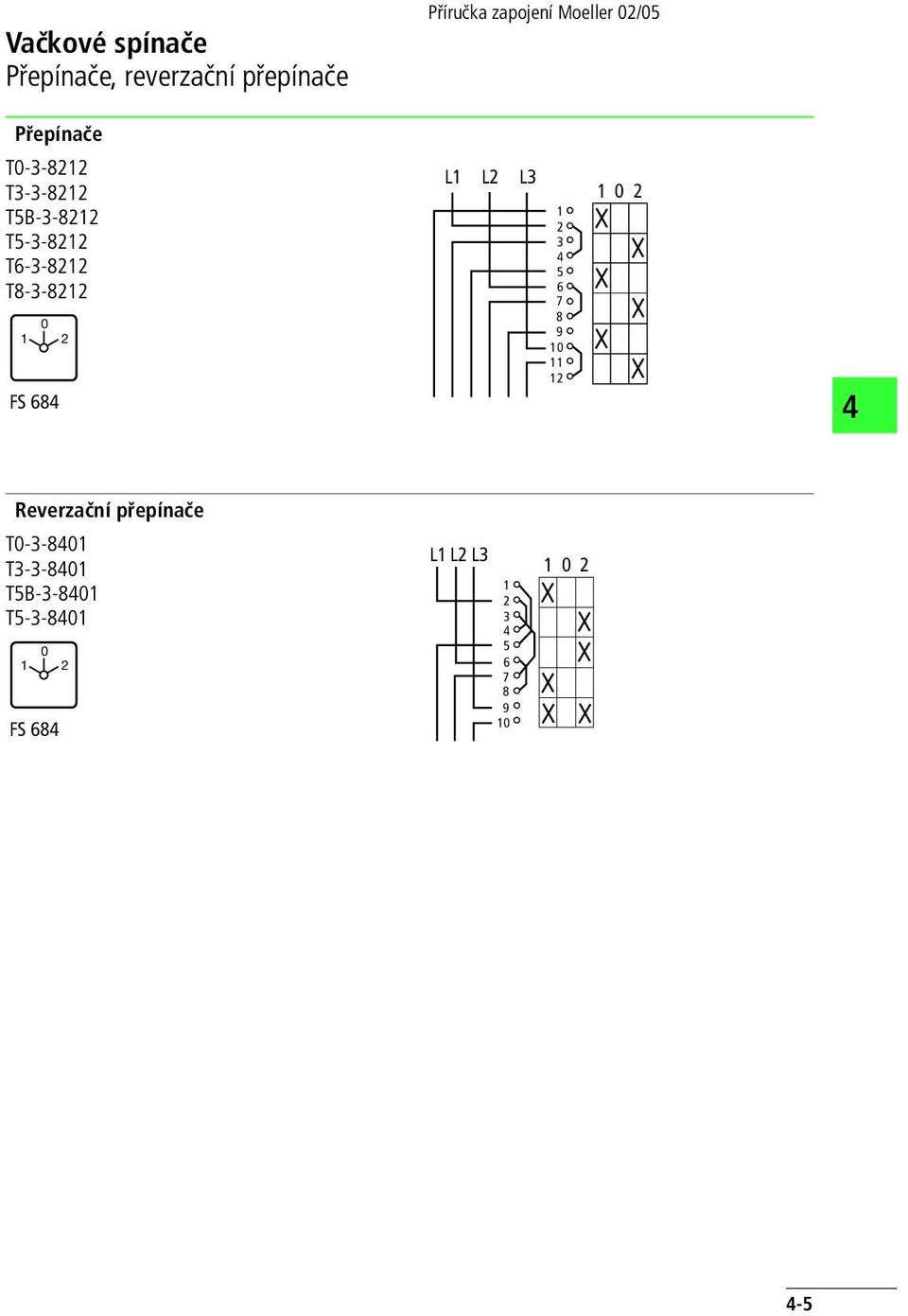

5 Přepínače, reverzační přepínače Příručka zapojení Moeller / Přepínače T-- T-- TB-- T-- T-- T-- FS L L L Reverzační přepínače T-- T-- TB-- T-- FS L L L -

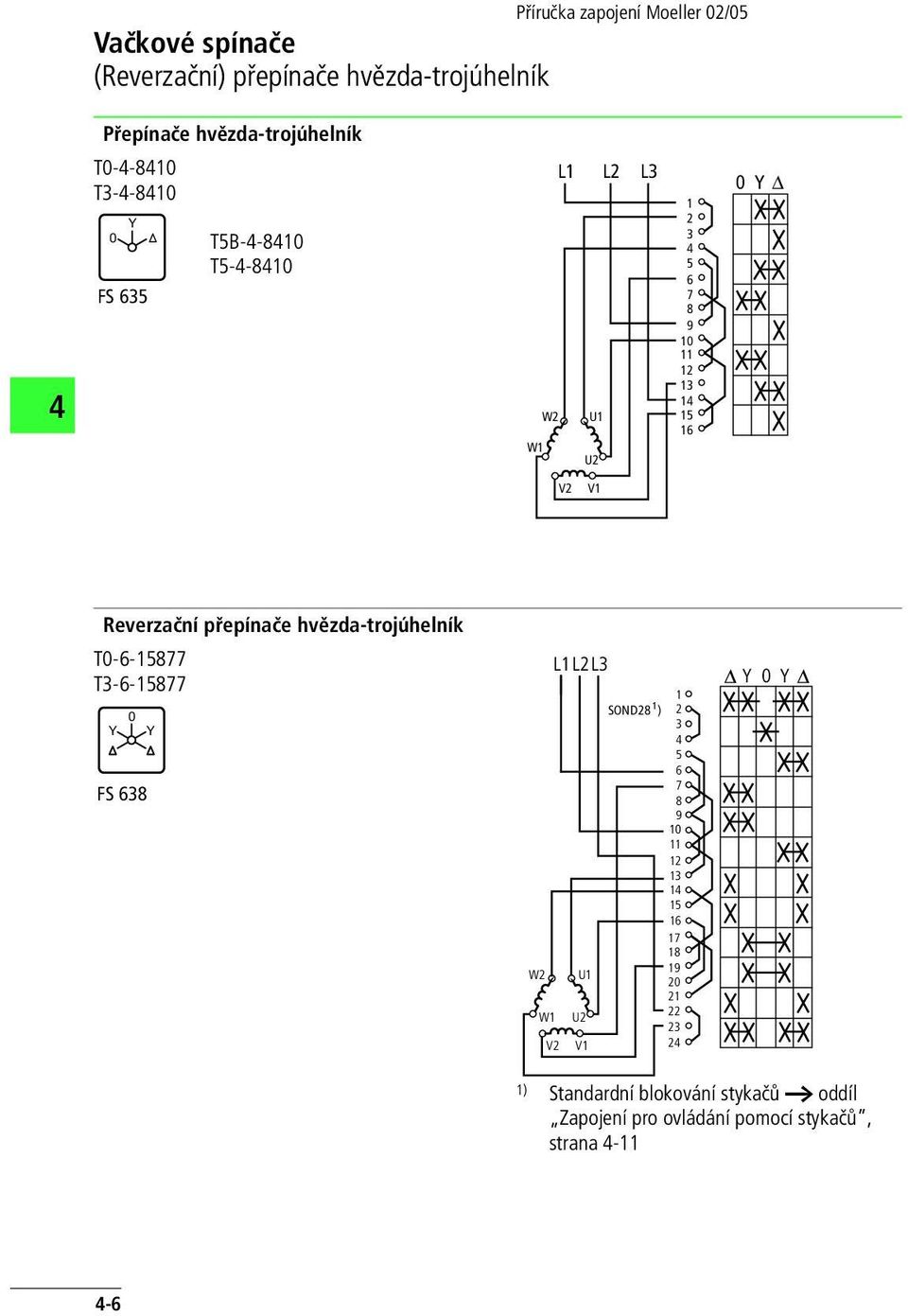

6 (Reverzační) přepínače hvězda-trojúhelník Příručka zapojení Moeller / Přepínače hvězda-trojúhelník T-- T-- Y FS TB-- T-- L L L W U W U YΔ V V Reverzační přepínače hvězda-trojúhelník T-- T-- Y Y FS W W V LLL U U V SOND ) Y Y ) Standardní blokování stykačů a oddíl Zapojení pro ovládání pomocí stykačů, strana - -

7 Vícerychlostní přepínače Příručka zapojení Moeller / rychlosti, bez reverzace Dahlanderovo zapojení (vinutí s odbočkami) T-- T-- TB-- T-- FS LLL U W V W U V a bez spojení oddělená vinutí T-- T-- TB-- T-- FS LLL U U W V W V -

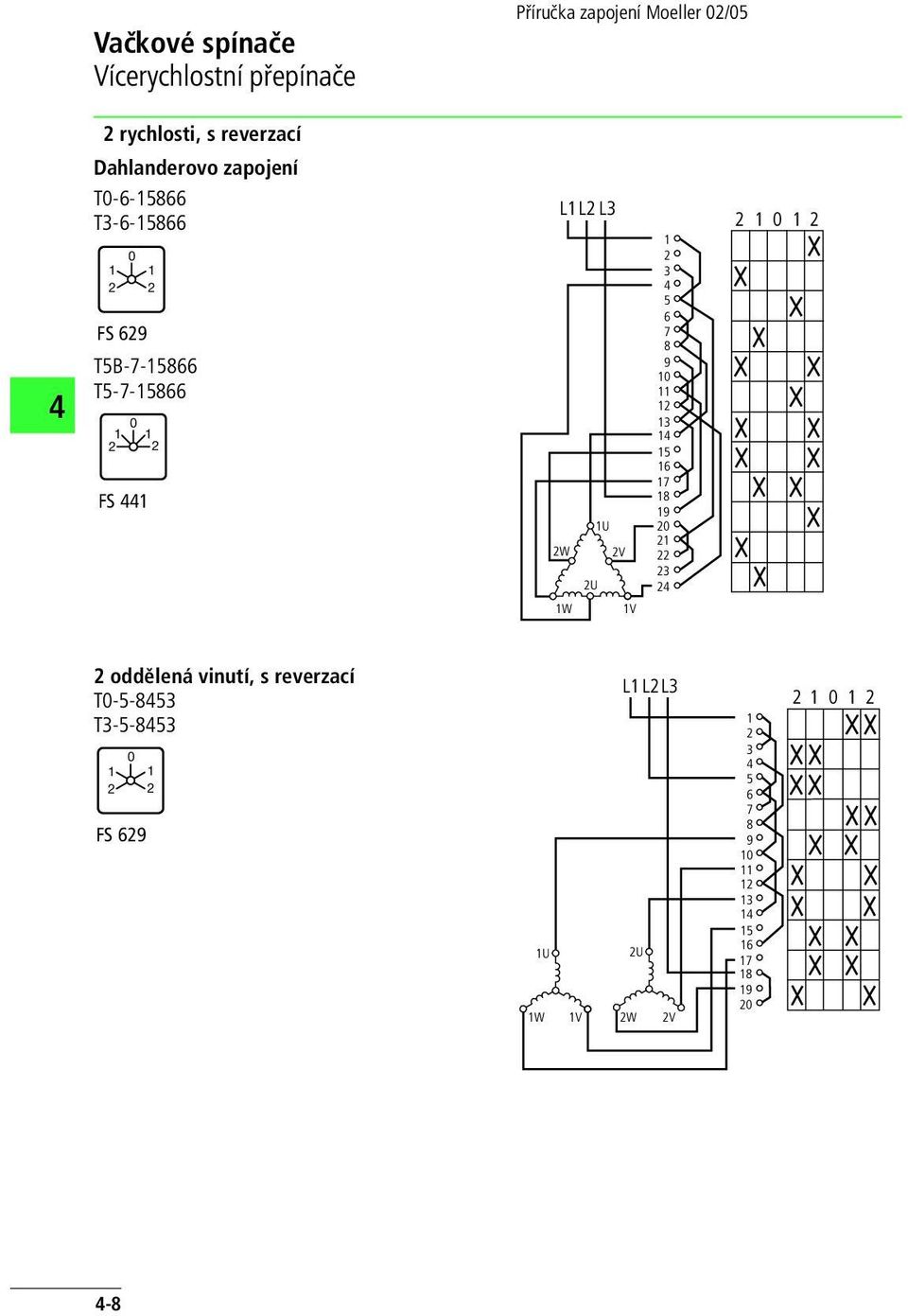

8 Vícerychlostní přepínače Příručka zapojení Moeller / rychlosti, s reverzací Dahlanderovo zapojení T-- T-- FS TB-- T-- FS LL L U W V U W V oddělená vinutí, s reverzací T-- T-- FS U W V LLL U W V -

9 Vícerychlostní přepínače Příručka zapojení Moeller / rychlosti, bez reverzace Dahlanderovo zapojení, jedno vinutí pro nízkou rychlost T-- T-- TB-- T-- FS L L L U W U V U W V W V A -(A)y- (B)d = (B)y y B -

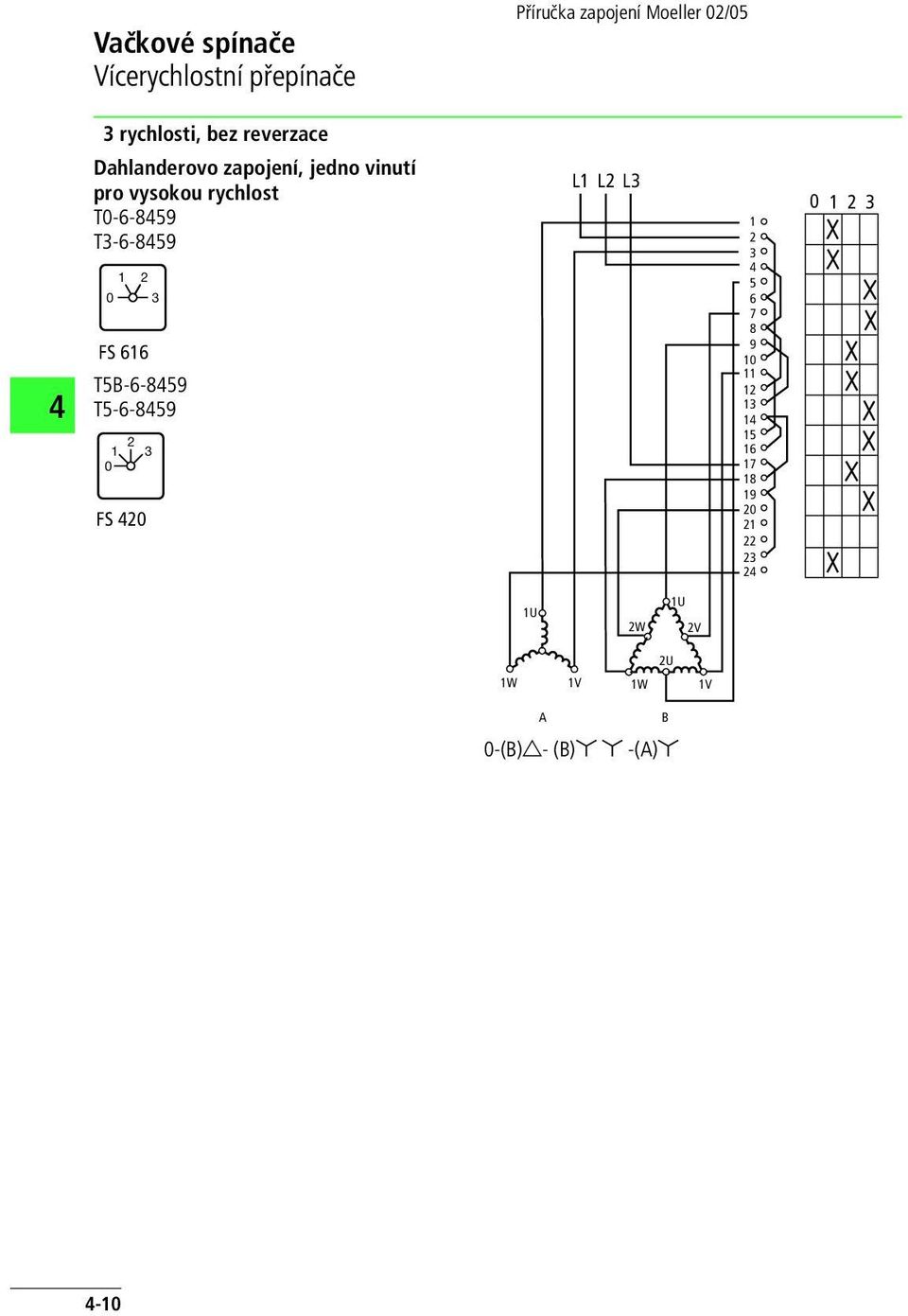

10 Vícerychlostní přepínače Příručka zapojení Moeller / rychlosti, bez reverzace Dahlanderovo zapojení, jedno vinutí pro vysokou rychlost T-- T-- FS TB-- T-- FS L L L U W U V U W V W V A -(B)d- (B)y y -(A)y B -

11 Zapojení pro ovládání pomocí stykačů Příručka zapojení Moeller / Zapojení vačkových spínačů a stykačů se současným použitím nadproudových relé pro ochranu motoru nabízí elegantní a úsporné řešení. Pro všechny tyto obvody jsou společné následující vlastnosti: Bez odpojení od sítě (SOND ) Odpojení od sítě pouze stykačem, vhodné především pro obvody s přepínáním hvězda-trojúhelník Q F F S Q Q Q řídicí část SOND hlavní proudový obvod bez možnosti vypnutí sítě ochrana před automatickým spuštěním po přetížení motoru nebo výpadku napájení jedno nebo více vypínacích tlačítek umožňuje dálkové vypnutí, např. v nouzových situacích. Odpojení od sítě (SOND ) Odpojení od sítě stykačem a vypínačem Q F F S Q Q Q řídicí část SOND hlavní proudový obvod bez možnosti vypnutí sítě M ~ sepnutí podle požadavku M ~ sepnutí podle požadavku Vzájemné blokování se stykačem (SOND ) Zapnutí sítě stykačem pouze tehdy, je-li vypínač v nulové poloze (vypnuto) Vzájemné blokování se stykačem (SOND ) Zapnutí sítě stykačem pouze tehdy, je-li vypínač v pracovní poloze Q F Q F F S Q Q S Q řídicí část SOND hlavní proudový obvod F S S Q Q Q řídicí část SOND hlavní proudový obvod sepnutí podle požadavku sepnutí podle požadavku M ~ M ~ -

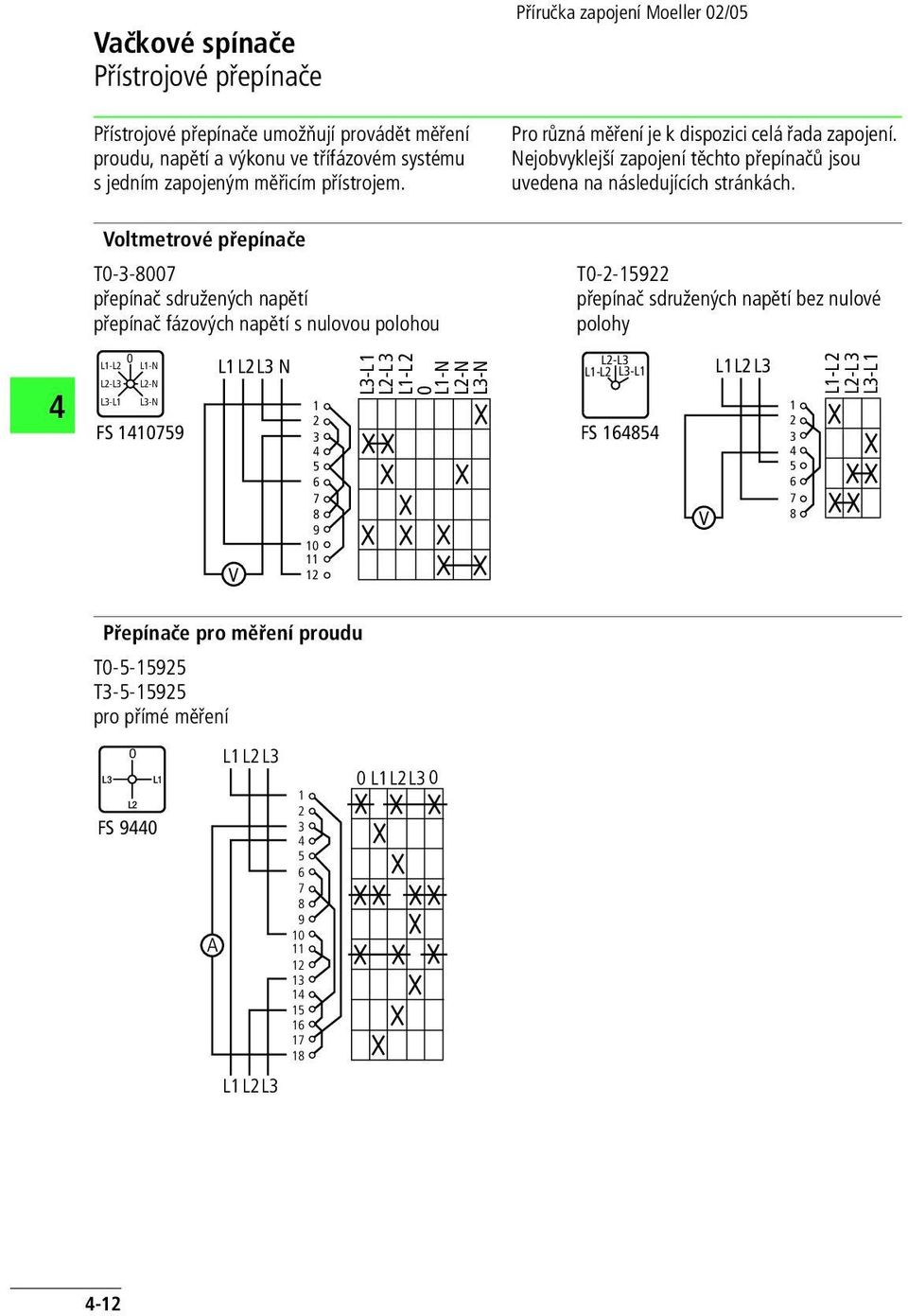

12 Přístrojové přepínače Přístrojové přepínače umožňují provádět měření proudu, napětí a výkonu ve třífázovém systému s jedním zapojeným měřicím přístrojem. Voltmetrové přepínače T-- přepínač sdružených napětí přepínač fázových napětí s nulovou polohou Příručka zapojení Moeller / Pro různá měření je k dispozici celá řada zapojení. Nejobvyklejší zapojení těchto přepínačů jsou uvedena na následujících stránkách. T-- přepínač sdružených napětí bez nulové polohy L-L L-N L-L L-N L-L L-N FS LLL N V L-L L-L L-L L-N L-N L-N L-L L-L L-L FS V LLL L-L L-L L-L Přepínače pro měření proudu T-- T-- pro přímé měření L L L FS A LL L LLL LLL -

13 Přístrojové přepínače Příručka zapojení Moeller / Přepínače pro měření proudu T-- T-- pro měření pomocí transformátorů proudu, možnost otáčení v obou směrech (dokola) L L L FS L L L A LLL Přepínače pro měření výkonu T-- T-- Dvoufázová metoda (Aronův obvod) pro třívodičové obvody s libovolným zatížením. Celkový výkon se získává součtem obou dílčích hodnot. FS Aronův obvod bude poskytovat správný výsledek pro čtyřvodičové systémy pouze tehdy, pokud je součet proudů roven nule, tj. pouze při vyváženém čtyřvodičovém systému. L L L W -

14 Spínače topných zařízení Příručka zapojení Moeller / pólové odpojení, polohové s nulovou polohou T-- T-- TB-- FS L LL I II III I II III T--, s možností otáčení v obou směrech (dokola) + FS + q odpojená zátěž Q připojená zátěž Další -pólové a -pólové spínače topných zařízení s jinými možnostmi zapojení, jiným odstupňováním výkonu a jiným počtem poloh jsou popsány v hlavním katalogu instalačních spínacích přístrojů. -

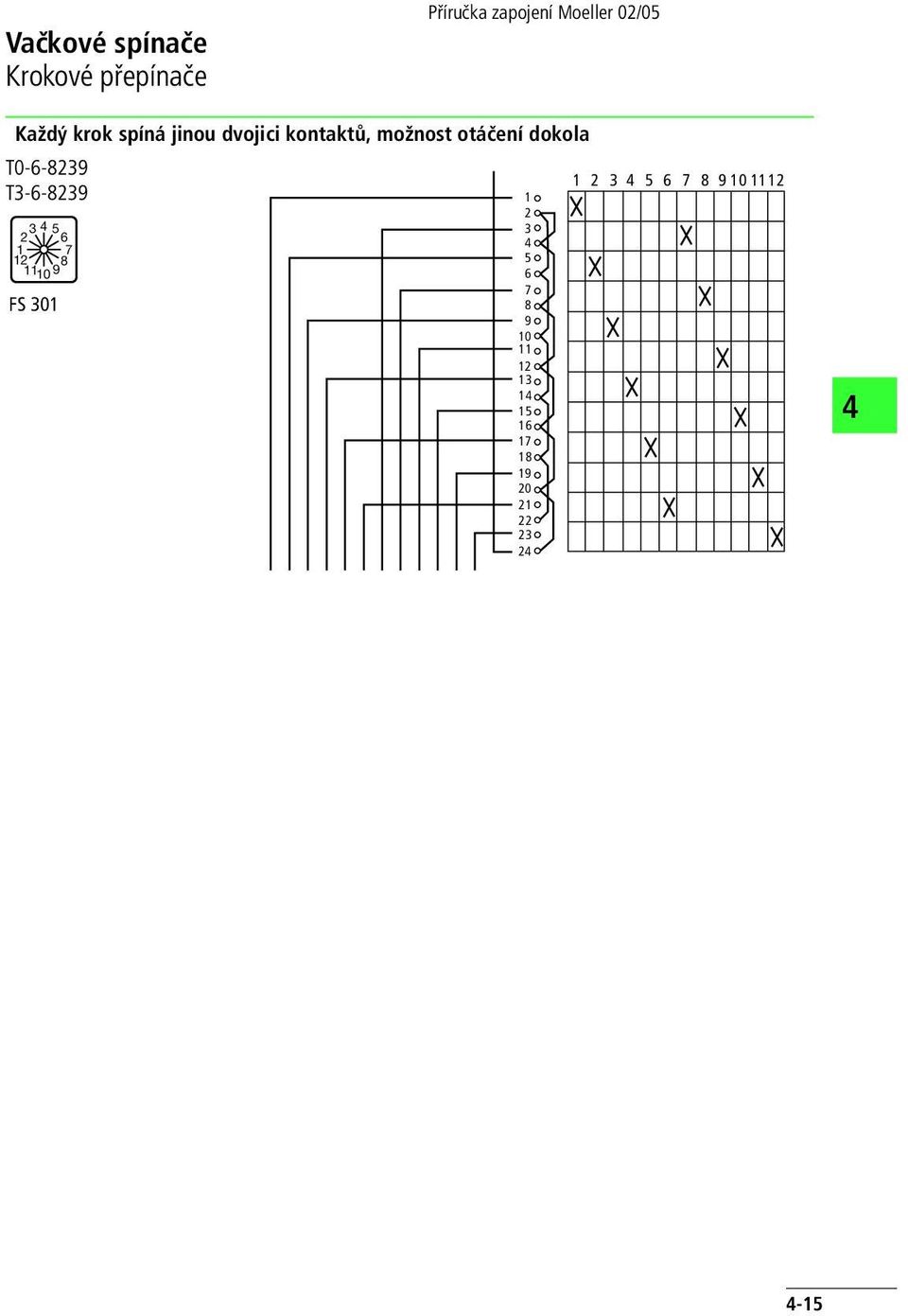

15 Krokové přepínače Příručka zapojení Moeller / Každý krok spíná jinou dvojici kontaktů, možnost otáčení dokola T-- T-- FS -

16 Krokové přepínače Příručka zapojení Moeller / Ovládací přepínače Spínače ZAP/VYP -pólové: T-- -pólové: T-- -pólové: T-- FS Přepínače -pólové: T-- -pólové: T-- -pólové: T-- FS -pólové: T-- -pólové: T-- -pólové: T-- HAND AUTO FS HAND AUTO Spínače s polohami zapnuto / vypnuto (použitelné také jako hlavní vypínače, přístroje pro bezpečné odpojení od sítě odpojovače) -pólové: T-- -pólové: T-- -pólové: T-- s impulsním kontaktem v mezipoloze ON OFF FS -

17 Vačkové spínače a vypínače s osvědčením ATEX Příručka zapojení Moeller / Co znamená zkratka ATEX? ATmosphères EXplosibles = ATEX Prostředí s nebezpečím výbuchu Plyn Prach Pro provozovatele: //ES (závazná od června ) Dvě směrnice Pro výrobce: //ES (závazná od června ) Hodnocení rizika výbuchu Plyn, pára, mlha Zóna Zóna Zóna Prach Zóna Zóna Zóna Riziko výbuchu trvalé, časté, dlouhé příležitostné obvykle nehrozí; pokud ano, tak krátkodobě Skupiny přístrojů Skupina I II Oblast použití Hornictví vše kromě hornictví Výběr přístrojů a ochranných systémů podle kategorie Plyn, pára, mlha Zóna,, Zóna, Zóna Prach Zóna,, Zóna, Zóna Kategorie,,, Výběr přístrojů podle skupin přístrojů Skupina I I II II II Kategorie M M Bezpečnost velmi vysoká vysoká velmi vysoká vysoká Normální -
