Návod. ke správnému užívání mechanických vozíků. IRIS a PIKO

Transkript

1 Návod ke správnému užívání mechanických vozíků IRIS a PIKO

2 OBSAH? Vážený uživateli, mechanický vozík KURY je zkonstruován tak, aby splňoval nejvyšší nároky na kvalitu, funkčnost, bezpečnost a design. Vozík je vyroben z lehkých hliníkových slitin a proto vyžaduje odpovídající způsob užívání a běžnou každodenní údržbu. Přečtěte si prosím veškeré pokyny k použití pečlivě před tím, než začnete vozík používat. Podle 12 odst. 3 zákona č. 22/1997 Sb. o pusuzování shody zdravotnických prostředků a prohlášení o shodě, dále dle 7-10 nařízení vlády č. 336/2004 Sb. a přílohy č. 1 tohoto nařízení a dle 13 zákona č. 22/1997 Sb. a v souladu s evropskou směrnicí 93/42 EHS byla provedena analýza rizik pro posouzení shody jejich vlastností s požadavky na bezpečnost výrobků výše uvedených. Vaše případné dotazy Vám rádi zodpovíme na tel.: popř. navštivte web výrobce: Adresa výrobce: KURY spol. s r.o., Zdechovice 28, Zdechovice OBSAH KONSTRUKCE VOZÍKU 3 NASTAVENÍ A MANIPULACE S VOZÍKEM [1] SKLÁPĚNÍ ZÁDOVÉ OPĚRKY 4 [2] VYJMUTÍ ZADNÍHO KOLA 5 [3] VÝMĚNA POUZDRA ZADNÍHO KOLA - NASTAVENÍ SKLONU KOL 5 [4] NASTAVENÍ VÝŠKY A SKLONU STUPAČKY 6 [5] NASTAVENÍ TEXTILNÍ VÝPLNĚ A ZÁDOVÉ OPĚRKY 7 [6] BRZDY - NASTAVENÍ PŘÍTLAKU BRZDOVÉHO ČEPU 7 [7] NASTAVENÍ TĚŽIŠTĚ / NASTAVENÍ SEDAČKY 8 [8] POHÁNĚCÍ OBRUČE 9 [9] CHRÁNIČE DRÁTŮ ZADNÍCH KOL 9 ZÁKLADNÍ ZÁSADY POUŽÍVÁNÍ VOZÍKU 9 ZÁSADY BEZPEČNOSTI PROVOZU 10 SKLADOVÁNÍ A ÚDRŽBA 11 ZÁRUKA 11 SERVIS 12 2

3 KONSTRUKCE MECHANICKÉHO VOZÍKU IRIS & PIKO POPIS ZÁKLADNÍCH KONSTRUKČNÍCH ČÁSTÍ A RÁM VOZÍKU B SEDAČKA C ZÁDOVÁ OPĚRKA D BLATNÍK E ZADNÍ KOLO F PŘEDNÍ KOLO G STUPAČKA H BRZDA I TEXTILNÍ DÍLY J POHÁNĚCÍ OBRUČ C I D H B A J G E F 3

4 MANIPULACE S VOZÍKEM 1 SKLÁPĚNÍ ZÁDOVÉ OPĚRKY Pro nastavení nebo sklopení zádové opěrky použijte pružné táhlo. Zatáhněte za lanko - uvolní se kolíčky jištění a můžete nastavit sklon zádové opěrky (dopředu +8, dozadu -8 ), nebo opěrku zcela sklopit (viz obr.) Spodní otvor v segmentu držáku sedačky (viz šipka) slouží pro zajištění sklopené zádové opěrky a umožňuje následnou manipulaci s vozíkem. Při dodržení bezpečnosti lze nastavit sklon opěrky i při sezení na vozíku. 4

5 NASTAVENÍ VOZÍKU VYJMUTÍ ZADNÍHO KOLA 2 1. Zkontrolujte, zda není kolo zabržděné. 2. Stiskněte tlačítko ve středu kola. Ostatní prsty podvlečte pod dráty výpletu a mírným tahem v ose kola táhněte kolo směrem ven. 3. Při montáži kola postupujte obráceně. Středové tlačítko musí být stisknuté! VÝMĚNA POUZDRA ZADNÍHO KOLA 3 Výměna pouzdra zadního kola s možností nastavení sklonu zadních kol (0 až 4 ) Uvolněte objímku - použijte imbusový klíč č. 5. Stáhněte objímku (A). Pomocí osičky zadního kola původní pouzdro vytáhněte. Zasuňte pouzdro s požadovaným úhlem sklonu. Použijte stranový klíč č. 17 pro přesné nastavení vodící značky vůči drážce v trubce rámu. Navlečte objímku zpět a utáhněte imbusovým klíčem č. 5 5

6 NASTAVENÍ VOZÍKU 4 NASTAVENÍ STUPAČKY Nastavení výšky stupačky Uvolněte na obou stranách rámu vozíku šrouby (M5) a vyjměte je. Bočnice stupačky (na obou stranách stejně) zasuňte nebo vysuňte podle požadované výšky. Šrouby poté prostrčte zpět a zajistěte samojistnou maticí. Nastavení sklonu stupačky Imbusovým klíčem č. 5 uvolněte šrouby v obou držácích. Nastavte sklon stupačky dle potřeby a šrouby pevně utáhněte zpět. 6

7 NASTAVENÍ VOZÍKU NASTAVENÍ TEXTILU 5 Nastavení pevnosti textilní výplně u zádové opěrky Pomocí spon a suchého zipu nastavte tah v zádové opěrce podle potřeby. Podle potřeby připněte zádovou textilní opěrku. NASTAVENÍ BRZD 6 Nastavení přítlaku brzdového čepu Uvolněte matici M8 a posuňte celou brzdu ke kolu. Lehce matici přitáhněte. Ověřte přítlak. Pevně matici utáhněte. 7

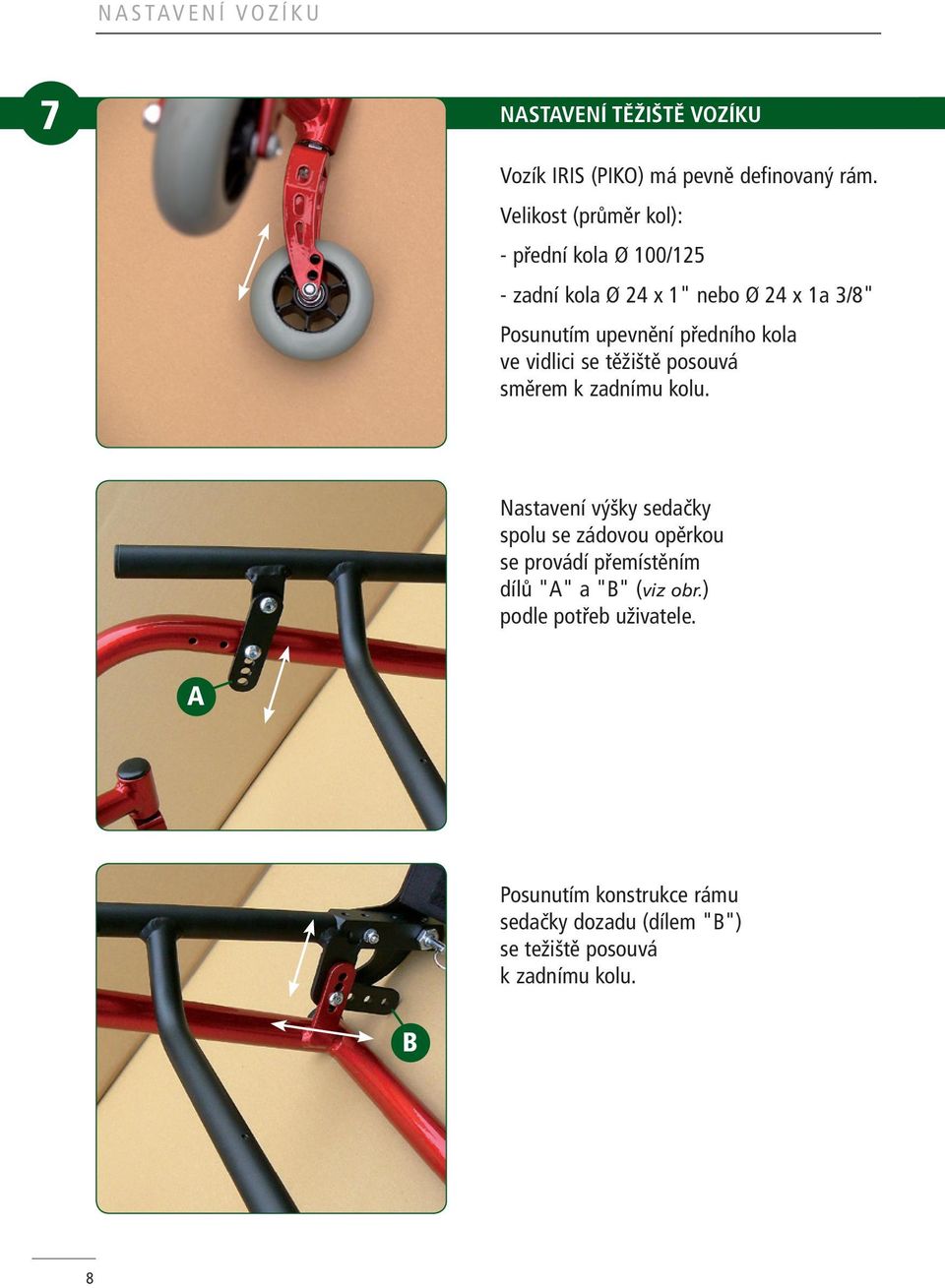

8 NASTAVENÍ VOZÍKU 7 NASTAVENÍ TĚŽIŠTĚ VOZÍKU Vozík IRIS (PIKO) má pevně definovaný rám. Velikost (průměr kol): - přední kola Ø 100/125 - zadní kola Ø 24 x 1" nebo Ø 24 x 1a 3/8" Posunutím upevnění předního kola ve vidlici se těžiště posouvá směrem k zadnímu kolu. Nastavení výšky sedačky spolu se zádovou opěrkou se provádí přemístěním dílů "A" a "B" (viz obr.) podle potřeb uživatele. A Posunutím konstrukce rámu sedačky dozadu (dílem "B") se težiště posouvá k zadnímu kolu. B 8

9 POUŽÍVÁNÍ VOZÍKU POHÁNĚCÍ OBRUČE 8 Poháněcí obruče jsou dle typu: - hliníkové s eloxovaným povrchem - nerezové - potahované měkčeným plastem Nerezové obruče lze opravit. Hliníkové obruče při poškození eloxové vrstvy špiní ruce a nejsou opravitelné. Potahované obruče nejsou opravitelné. CHRÁNIČE DRÁTŮ ZADNÍCH KOL 9 Chrániče drátů zadních kol slouží jako ochrana dlaní a prstů při nenadálém pohybu vozíku, kdy se ruce mohou dostat do výpletu zadního kola. Rukou je nelze poškodit. STATICKÁ STABILITA Problémy se statickou stabilitou mohou být vyvolány neadekvátním sezením uživatele na vozíku, což může mít za následek celkovou nestabilitu. Proto: nevyklánějte se do extrémních pozic vyvarujte se prudkých pohybů a přímého opírání se o stupačku na svažitém terénu přibržďujte obručemi, nepoužívejte brzdy - může to být nebezpečné! 9

10 POUŽÍVÁNÍ VOZÍKU DYNAMICKÁ STABILITA Při jízdě do svahu, nebo překonávání čelní překážky je doporučeno mírně se předklonit dopředu. Při jízdě ze svahu a čelním překonávání překážky ze svahu dolů zakloňte trup mírně dozadu, přičemž vždy kontrolujte hnací kola a buďte připraveni vozík brzdit obručemi. Při jízdě do svahu i ze svahu berte v úvahu možné nerovnosti povrchu a dbejte, aby nedošlo ke kolizi a převrhnutí vozíku. Při překonávání bariéry najeďte před překážku a zkontrolujte výšku stupačky vůči ní, aby nedošlo k nárazu stupačky do překážky (vozík by se mohl především při pohybu ze svahu lehce převrhnout!). Zadní kola impulsem naveďte na překážku a najeďte na ni předními koly s trupem mírně předkloněným vpřed. Následně pokračujte v pohybu a najeďte na překážku i zadními koly. Pokud překážka není vysoká, je v některých případech vhodnější sjet svah zády ve směru pohybu s tělem mírně předkloněným (směrem ke svahu). Pro překonávání bariér ze svahu i do svahu platí zásada, že překážku překonávají (sjíždějí) obě kola zároveň. Překážky nepodceňujte! V nezbytných případech raději požádejte o pomoc další osobu! Schody nepřekonáváme bez pomoci další osoby! Před vyjetím do exteriéru doporučujeme nacvičit potřebné ovládací dovednosti vozíku. ZÁSADY BEZPEČNOSTI PROVOZU při nasedání, resp. vysedání z vozíku dodržujte: - zabrždění obou zadních kol (eliminuje nebezpečí podjetí vozíku a pádu na zem) - sklopení stupačky (snazší nasedání a vysedání) před jízdou - překontrolujte tlak v pneumatikách - překontrolujte funkci brzd - překontrolujte stav textilních částí vozíku a područek při jízdě - věnujte pozornost terénu, především svažitému - neopírejte se plnou vahou o stupačku(y) - vyhněte se prudkým pohybů narušujícím stabilitu - v případě nutnosti vyhledejte pomoc další osoby 10

11 ÚDRŽBA / ZÁRUKA SKLADOVÁNÍ A ÚDRŽBA Vozík skladujte v suchém a bezprašném prostředí. Nevhodné skladování (sklepy, garáže apod.) může způsobit špatnou funkci vozíku a tím zvýšit riziko nebezpečí úrazu pro Vaší osobu. Průběžná údržba po jízdě za nepříznivých povětrnostních podmínek vytřete všechny části vozíku do sucha Týdenní údržba kontrola nahuštění pneumatik, popř. dohuštění pneu na tlak 0,3 MPa (zadní kola) údržba čalounění běžnými čistícími prostředky na textil a vlažnou vodou údržba kovových částí vozíku suchým hadříkem a neagresivními čistícími prostředky na kov kontrola funkce brzd kontrola opotřebení pneumatik Měsíční údržba provést týdenní údržbu kontrola vůle předních a zadních kol kontrola vůle vidlic předních kol kontrola opotřebení čalounění promazání osičky zadního kola olejem na kola Roční kontrola Jedenkrát do roka doporučujeme nechat provést kompletní prohlídku, seřízení či případnou opravu v servisním středisku. ZÁRUKA Viz přiložený Záruční list. 11

12 SERVIS Pro využití servisních služeb kontaktujte výrobce - KURY spol. s r.o. tel.: fax: kury@kury.cz web: adresa: KURY spol. s r.o. Zdechovice Zdechovice V tomto návodu mohou být vyobrazeny modely s volitelnou výbavou, které nemusí být součástí standardní výbavy. Výrobce si vzhledem k vývoji vyhrazuje právo na změnu konstrukčních parametrů bez předchozího upozornění. KURY spol. s r.o.
