C hodítko č tyřkolové 105, 105 B NÁVOD K POUŽITÍ ZP

Transkript

1 NÁVOD K POUŽITÍ ZP Chodítko čtyřkolové: 106

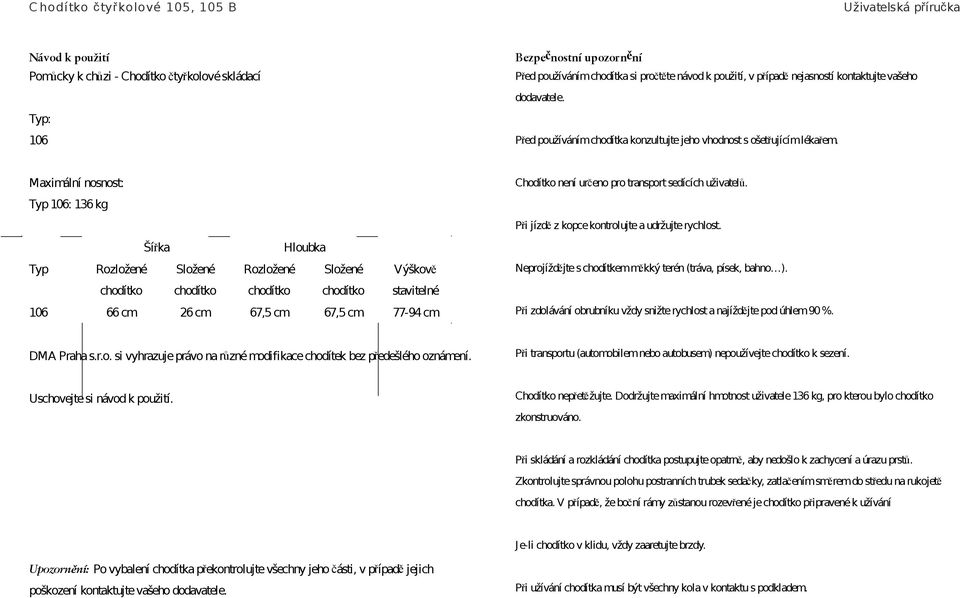

2 Návod k použití Pomůcky k chůzi - Chodítko čtyřkolové skládací Typ: 106 Bezpečnostní upozornění Před používáním chodítka si pročtěte návod k použití, v případě nejasností kontaktujte vašeho dodavatele. Před používáním chodítka konzultujte jeho vhodnost s ošetřujícím lékařem. Maximální nosnost: Typ 106: 136 kg Šířka Hloubka Typ Rozložené chodítko Složené chodítko Rozložené chodítko Složené chodítko Výškově stavitelné cm 26 cm 67,5 cm 67,5 cm cm Chodítko není určeno pro transport sedících uživatelů. Při jízdě z kopce kontrolujte a udržujte rychlost. Neprojíždějte s chodítkem měkký terén (tráva, písek, bahno ). Při zdolávání obrubníku vždy snižte rychlost a najíždějte pod úhlem 90 %. DMA Praha s.r.o. si vyhrazuje právo na různé modifikace chodítek bez předešlého oznámení. Při transportu (automobilem nebo autobusem) nepoužívejte chodítko k sezení. Uschovejte si návod k použití. Chodítko nepřetěžujte. Dodržujte maximální hmotnost uživatele 136 kg, pro kterou bylo chodítko zkonstruováno. Při skládání a rozkládání chodítka postupujte opatrně, aby nedošlo k zachycení a úrazu prstů. Zkontrolujte správnou polohu postranních trubek sedačky, zatlačením směrem do středu na rukojetě chodítka. V případě, že boční rámy zůstanou rozevřené je chodítko připravené k užívání Je-li chodítko v klidu, vždy zaaretujte brzdy. Upozornění: Po vybalení chodítka překontrolujte všechny jeho části, v případě jejich poškození kontaktujte vašeho dodavatele. Při užívání chodítka musí být všechny kola v kontaktu s podkladem.

3 Rozložení rámu chodítka 1. Rozevřete boční rámy chodítka. 2. Zatlačte směrem dolů na postranní trubky sedačky, tak aby zapadly do plastových úchytů umístěných na bočních rámech. 3. Zatlačením směrem do středu na boční rámy chodítka, zkontrolujte správnou polohu postranních trubek sedačky v plastových úchytech. V případě, že boční rámy zůstanou rozevřené je chodítko připravené k užívání. Složení rámu chodítka 1. Uchopte popruh umístěný ve středu sedačky a zatáhněte směrem vzhůru. Složené chodítko Poznámka: Zádová opěra není pro zjednodušení obrázku zobrazena Rozložené chodítko Zádová opěra Taška Tácek Výškově nastavitelná rukojeť Boční rám Rukojeť Postranní trubky sedačky Držák hole Rychloupínací úchyt vidlice předního kola Plastová matka Popruh Sedačka Uchycení zadního kola

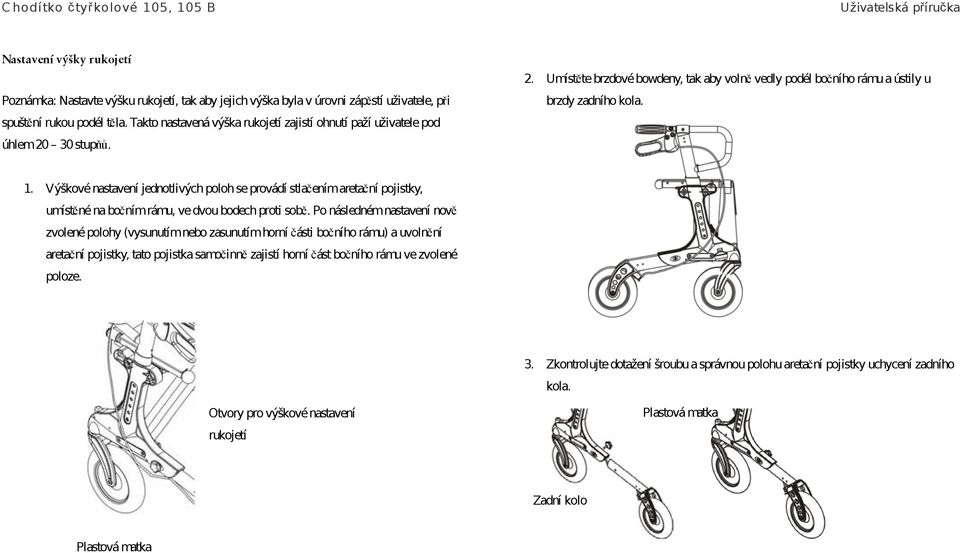

4 Nastavení výšky rukojetí Poznámka: Nastavte výšku rukojetí, tak aby jejich výška byla v úrovni zápěstí uživatele, při spuštění rukou podél těla. Takto nastavená výška rukojetí zajistí ohnutí paží uživatele pod úhlem stupňů. 2. Umístěte brzdové bowdeny, tak aby volně vedly podél bočního rámu a ústily u brzdy zadního kola. 1. Výškové nastavení jednotlivých poloh se provádí stlačením aretační pojistky, umístěné na bočním rámu, ve dvou bodech proti sobě. Po následném nastavení nově zvolené polohy (vysunutím nebo zasunutím horní části bočního rámu) a uvolnění aretační pojistky, tato pojistka samočinně zajistí horní část bočního rámu ve zvolené poloze. 3. Zkontrolujte dotažení šroubu a správnou polohu aretační pojistky uchycení zadního kola. Otvory pro výškové nastavení rukojetí Plastová matka Zadní kolo Plastová matka

5 4. Zkontrolujte správnou polohu rychloupínacího úchytu vidlice předního kola, tak aby nebylo možné tahem opačným směrem uvolnit přední kolo z rychloupínacího úchytu. Ztlačit Brzdění Brzdící účinek je aktivovaný stlačením páček směrem vzhůru. Uvolněním páček dochází k deaktivování brzd. Rychloupínací úchyt vidlice předního kola Aretace brzdy Tácek Vykloňte tácek směrem vzhůru a zajistěte ho kovovou vzpěrou. Pro složení tácku postupujte v opačném pořadí. Aretační pojistka brzdy se aktivuje vykloněním páčky směrem dolů. Aktivací pojistky brzdy dochází k stálému zabrzdění zadních kol. Kovová vzpěra Vzhůru

6 Nastavení brzdícího účinku 1. Otáčením po směru hodinových ručiček povolte aretační šroub brzdy. 2. Pro zvýšení brzdícího účinku otočte seřizovacím šroubem brzdy po směru hodinových ručiček. 3. Pro snížení brzdícího účinku otočte seřizovacím šroubem brzdy proti směru hodinových ručiček. 4. Otáčením proti směru hodinových ručiček dotáhněte aretační šroub brzdy. Nastavení brzdícího účinku brzdy kola 1. Otáčením po směru hodinových ručiček povolte aretační šroub brzdy. 2. Pro zvýšení brzdícího účinku otočte seřizovacím šroubem brzdy po směru hodinových ručiček. 3. Pro snížení brzdícího účinku otočte seřizovacím šroubem brzdy proti směru hodinových ručiček. 4. Otáčením proti směru hodinových ručiček dotáhněte aretační šroub brzdy. Páčka brzdy Seřizovací šroub brzdy Bowden brzdy Brzda Brzdový bowden Seřizovací šroub brzdy

7 Údržba Poznámky Chodítko lze čistit a udržovat běžnými čistícími, dezinfekčními a konzervačními prostředky, které neobsahují rozpouštědla. Pro zachování maximální stability doporučujeme pravidelně kontrolovat polohu všech jistících prvků, stav koleček a pro plynulé a bezhlučné ovládání bowdenových brzd pravidelně promazat ovládací lanka, popř. odstranit mechanické nečistoty všech částí. VAROVÁNÍ Používejte pro nácvik chůze vhodnou obuv s pevnou patou! Při nasedání musí být chodítko řádně zabrzděné!

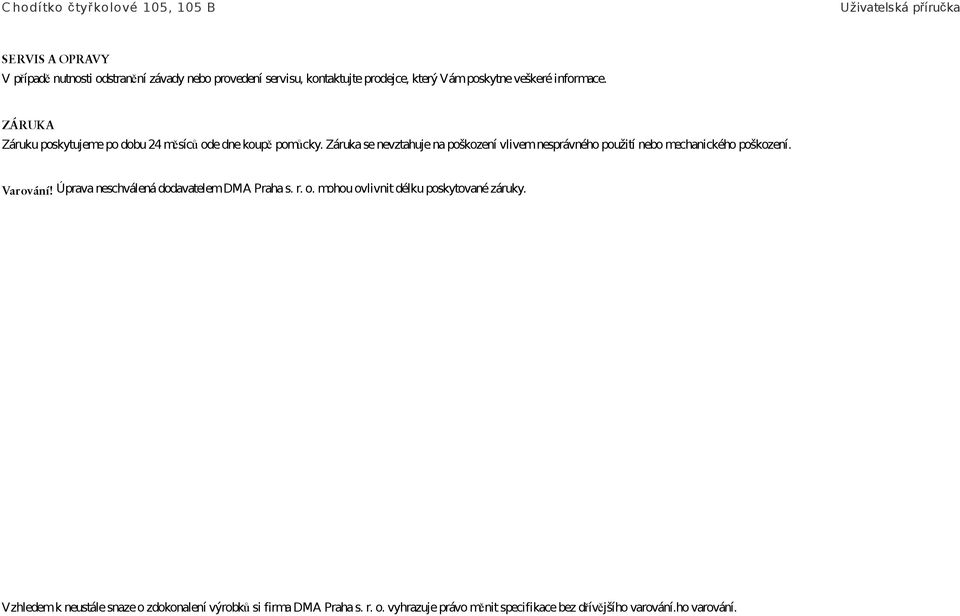

8 SERVIS A OPRAVY V případě nutnosti odstranění závady nebo provedení servisu, kontaktujte prodejce, který Vám poskytne veškeré informace. ZÁRUKA Záruku poskytujeme po dobu 24 měsíců ode dne koupě pomůcky. Záruka se nevztahuje na poškození vlivem nesprávného použití nebo mechanického poškození. Varování! Úprava neschválená dodavatelem DMA Praha s. r. o. mohou ovlivnit délku poskytované záruky. Vzhledem k neustále snaze o zdokonalení výrobků si firma DMA Praha s. r. o. vyhrazuje právo měnit specifikace bez dřívějšího varování.ho varování.
