1 Katalog 2019 dodatek Domovní elektroinstalační materiál Novinky pro rok 2019 IP 44 v designové řadě Levit Novinky v inteligentní elektroinstalaci ABB-free@home Domovní videotelefony s novým 7" dotykovým displejem Inovace v rozvodnicích řada UK600 ABB i-bus KNX se špičkovými ovládacími prvky

2 2 INTELIGENTNÍ ELEKTROINSTALACE

3 Obsah 004 Jak se rychle a jednoduše orientovat 005 Když potřebujete okamžitou pomoc 006 Přístroje pro montáž do hořlavých podkladů a na ně 008 Novinky Designové řady 011 Spínače a zásuvky IP 44, IP 54, IP 55, IP ABB-free@home 013 Domovní audio a videotelefony ABB-Welcome Midi 014 Rozvodnice a modulární přístroje 020 Přístroje pro komunikaci po sběrnici ABB i-bus KNX 042 Zrušené výrobky 046 Výběhové výrobky 3

4 Jak se rychle a jednoduše orientovat Přehled řazení kontaktů spínačů Řazení Význam 1 Spínač jednopólový 1So Spínač jednopólový s orientační doutnavkou 1SSo Spínač jednopólový se signalizační i orientační doutnavkou 1S Spínač jednopólový se signalizační doutnavkou 1+1 Spínač jednopólový dvojitý 1+1 s blokováním Spínač jednopólový dvojitý se zamezením současnému stisku obou kolébek 2 Spínač dvojpólový 2S Spínač dvojpólový se signalizační doutnavkou 3 Spínač trojpólový 5 Přepínač sériový 5So Přepínač sériový (jeden obvod s orientační doutnavkou) 6 Přepínač střídavý 6So Přepínač střídavý s orientační doutnavkou 6SSo Přepínač střídavý se signalizační i orientační doutnavkou So orientační osvětlení doutnavkou (indikuje vypnutý stav spotřebiče) Řazení Význam 6S Přepínač střídavý se signalizační doutnavkou 6+1 Přepínač střídavý a spínač jednopólový 6+6 Přepínač střídavý dvojitý 6+6So Přepínač střídavý dvojitý (jeden obvod s orientační doutnavkou) 6+6/0 Přepínač střídavý a ovládač přepínací 7 Přepínač křížový 7So Přepínač křížový s orientační doutnavkou 1/0 Ovládač zapínací 1/0So Ovládač zapínací s orientační doutnavkou 1/0S Ovládač zapínací se signalizační doutnavkou 1/0+1/0 Ovládač zapínací dvojitý 1/0+1/0So 1/0+1/0 s blokováním Ovládač zapínací dvojitý (jeden obvod s orientační doutnavkou) Ovládač zapínací dvojitý se zamezením současnému stisku obou kolébek 6/0 Ovládač přepínací 6/0So Ovládač přepínací s orientační doutnavkou S signalizační osvětlení doutnavkou (indikuje zapnutý stav spotřebiče) Význam jednotlivých číslic kódu kompletnosti Číslice Význam Příklad 1 Nekompletní funkční přístroj dodávaný samostatně přístroj spínače 3559-A Přístroj s krytem zásuvka 5519E-A Kompletní přístroj kompletní spínač B1 4 Kryt kryt spínače 3558E-A Rámeček rámeček Time 3901F-A Nezbytné příslušenství nosná maska 5014A-B Volitelné příslušenství doutnavka Náhradní součást průchodka ND3553-G50 B Sestavování přístrojů V katalogu je u výrobků pod objednacím číslem uveden kód, který naznačuje, z jakých komponentů se daný přístroj kompletuje, např.: Bílá číslice v černém poli udává, jakou část kompletního přístroje popisovaný výrobek představuje. Černá číslice v šedém poli udává, jaké komponenty je třeba doplnit k sestavení kompletního přístroje. Šedá číslice v bílém poli nemá pro popisovaný výrobek význam. Příklady kódu 3559-A Popisovaný výrobek je přístroj spínače (1). K sestavení kompletního spínače je dále třeba kryt spínače (4) a rámeček v příslušné designové řadě (5). 3558E-A Popisovaný výrobek je kryt spínače (4). K sestavení kompletního spínače je dále třeba vlastní přístroj spínače (1) a rámeček v příslušné designové řadě (5). 5519E-A Popisovaný výrobek je zásuvka dodávaná s krytem (2). K sestavení kompletní zásuvky je třeba pouze rámeček v příslušné designové řadě (5). 5014A-B Popisovaný výrobek je nosná maska (6). K sestavení kom pletní komunikační zásuvky je dále třeba vlastní zásuvka (1), kryt (4) a rámeček v příslušné designové řadě (5). 4 KATALOG 2019 DODATEK DOMOVNÍ ELEKTROINSTALAČNÍ MATERIÁL

5 Když potřebujete okamžitou pomoc Adresa společnosti Organizační jednotka ABB s.r.o., Elektro-Praga Resslova 3, Jablonec nad Nisou GPS: 50 44'6.39"N, 15 11'5.02"E Tel.: Fax: Technická podpora Tel.: Kontaktujte nás během pracovních dní od 8 do 16 hod. Technická podpora přímá telefonní čísla Classic, Swing, Swing L, Tango, Levit, Levit M, Neo, Neo Tech, Element, Time, Time Arbo, Decento, future linear, solo, solo carat, alpha exclusive, impuls Tel.: Stmívače Domovní strážci Požární hlásiče Přístroje pro sdělovací a komunikační oblast Instalace ve zdravotnictví Signalizační systém Tel.: Ego-n Tel.: ABB i-bus KNX ABB-free@home Domovní telefony Tel.: Zásuvky s přepěťovou ochranou Zásuvky FI-DOS s proudovým chráničem Automatické spínače se snímačem pohybu Termostaty RF ovládání AudioWorld Přístroje se zvýšeným stupněm krytí IP XX Pohyblivé přívody Průmyslové vidlice a zásuvky Trojpólové spínače AC nabíjecí sloupky, zásuvkové boxy Tel.: Modulární přístroje (jističe, proudové chrániče, odpínače,...) Tel.: Rozvodnice Modulární elektroměry Tel.: Kontaktujte nás během pracovních dní od 8 do 16 hod. JAK SE RYCHLE A JEDNODUŠE ORIENTOVAT / KDYŽ POTŘEBUJETE OKAMŽITOU POMOC 5

6 6 Přístroje pro montáž do hořlavých podkladů a na ně Správné přístroje na problematické povrchy Všeobecné požadavky pro montáž elektrických zařízení na hořlavé hmoty a do hořlavých hmot stanovuje norma ČSN ed. 2. Při ukládání elektrických zařízení na hořlavé podklady a do nich musí být provedena taková opatření, která zajistí, že elektrická zařízení nemohou způsobit vznícení stěn (případně jejich výplní), podlah a stropů, případně podhledů (včetně jejich výplní). ČSN ed. 2 dovoluje do normálně hořlavých látek a na ně montovat domovní elektrické přístroje, krabicové rozvodky a krabice s elektrickými přístroji do 16 A a do 400 V, pokud jsou vyrobeny z látky alespoň odolné proti šíření plamene. Normálně hořlavé látky jsou definovány v ČSN EN ed. 6 Svítidla Obecné požadavky a zkoušky jako materiál, který má zápalnou teplotu minimálně 200 C a při této teplotě se nedeformuje nebo neměkne. Příkladem je dřevo a materiály na bázi dřeva s tloušťkou větší než 2 mm. Po konzultaci s tvůrcem normy ČSN ed.2 a HZS ČR lze dovodit, že tyto požadavky jsou splněny pro třídu hořlavosti B až E při tloušťce materiálu větší než 2 mm. Látky odolné proti šíření plamene ve smyslu ČSN EN jsou látky splňující normu ČSN EN ed. 2 pro hodnoty uvedené v ČSN EN Požadavky na elektroinstalační krabice a úplné kryty stanovuje evropská harmonizovaná norma ČSN EN Krabice a úplné kryty pro elektrická příslušenství pro domovní a podobné pevné elektrické instalace. Mimo jiné je v této normě uvedeno, jaké tepelné vlastnosti musejí krabice, a tedy i přístroje do nich montované, splňovat. Části z izolačního materiálu, které by mohly být vystaveny tepelnému namáhání v důsledku elektrických vlivů a jejichž poškození by mohlo narušit bezpečnost, nesmí být nepřiměřeně ovlivněny nadměrným teplem a hořením. Kontrola se provádí pomocí zkoušky žhavou smyčkou dle ČSN EN za následujících podmínek: Zkouška prováděná při 850 C Zkouška prováděná při 650 C u částí z izolačního materiálu, které jsou nutné k udržení proudovodných částí a/nebo částí ochranného obvodu v jejich poloze (s výjimkou částí z izolačního materiálu, které jsou nutné k udržení ochranné svorky v její poloze v krabici), a u částí úplných krytů z izolačního materiálu určených pro duté stěny, duté stropy, duté podlahy a nábytek u částí z izolačního materiálu, které nejsou nutné k udržení proudovodných částí v jejich poloze (i když jsou s nimi v kontaktu), a u částí z izolačního materiálu udržujících ochrannou svorku v její poloze. Společnost ABB s.r.o. si je plně vědoma zodpovědnosti vůči spotřebitelům, a proto její výrobky, které jsou určeny pro montáž do hořlavých podkladů a na ně, splňují požadavky výše uvedených norem. Pro montáž do hořlavých podkladů (s třídou reakce na oheň B až E) při použití příslušné elektroinstalační krabice (odolnost do 850 C) lze používat běžné spínače a zásuvky s bezšroubovými svorkami (tj. typové řady 3559, 5519 a 5513) a běžné rámečky designových řad Tango, Levit, Levit M, Neo, Neo Tech, Element a Time, a to ve všech barevných variantách. Dále je možné pro tyto účely používat přístroje s krytím IP 44 u řad Tango, Levit, Levit M, Element a Time a všechny přístroje z řady Decento v provedení s porcelánovými rámečky (dřevěné NE). Pro montáž na hořlavé podklady lze používat běžné spínače a zásuvky řad Praktik, Variant + a Garant, opět ve všech barevných variantách. Značení výrobků Podle ČSN ed. 2 lze na a do normálně hořlavých látek bez dalších opatření montovat elektrická zařízení, jsou-li k této montáži výrobcem určeny. Toto určení je obsaženo v průvodní dokumentaci a/nebo nesmazatelnou značkou na výrobku: Vzhledem k tomu, že díky uplatnění nařízení evropské legislativy došlo k rozšíření naší nabídky přístrojů vhodných pro montáž na a do hořlavých podkladů, již nebudeme nadále provádět značení těchto výrobků nesmazatelnou značkou na výrobku (jak to striktně vyžadovala již neplatná norma), nýbrž uvádíme tuto možnost v tomto dokumentu, což je dle platné ČSN ed. 2 považováno za dostačující. Jelikož výše uvedené požadavky evropské normy splňovaly přístroje uvedené v tomto dokumentu vždy, neměla by tato změna způsobit žádné větší problémy při identifikaci přístrojů, které lze na rizikové materiály použít. A to ať budou, či nebudou označeny příslušnou značkou. Věříme, že tato změna zjednoduší práci elektromontérů i revizních techniků, pokud se setkají s elektroinstalací na těchto problematických podkladech. Seznam výrobků, které je možné montovat na a do hořlavých podkladů naleznete na následující straně.

7 7 Přehled přístrojů, které mohou být použité pro montáž na a do hořlavých podkladů Tango Levit, Levit M Neo, Neo Tech Element, Time Kryt spínače jednoduchý 3558A-A H-A M-A E-A Kryt spínače jednoduchý, s popisovým polem 3558A-A M-A Kryt spínače jednoduchý, s průzorem 3558A-A H-A E-A Kryt spínače jednoduchý, s popisovým polem, s čirým průzorem 3558A-A E-A Kryt spínače jednoduchý, s průzorem, pro řazení 2S 3558A-A H-A E-A Kryt spínače dělený 3558A-A H-A M-A E-A Kryt spínače se dvěma páčkami, s popisovým polem 3559M-A Kryt spínače kartového, s čirým průzorem 3559A-A H-A M-A E-A Kryt spínače žaluziového kolébkového, dělený, s potiskem 3558A-A H-A M-A E-A Kryt zaslepovací, s upevňovacím třmenem 3902A-A H-A M-A E-A Zásuvka jednonásobná, chráněná, s clonkami, s bezšroubovými svorkami 5519A-A H-A M-A E-A Zásuvka jednonásobná, chráněná, s clonkami, s popisovým polem 5519A-A M-A Zásuvka jednonás., chráněná, s clonkami a víčkem, s bezšroub. svorkami 5519A-A H-A E-A Zásuvka dvojnásobná, chráněná, s clonkami, s bezšroubovými svorkami 5513A-C H-C M-C E-C F-C Rámečky všech násobností a barev 3901A-B H-A M-A E-A F-A Přepínač střídavý IP A H-A E Přepínač křížový IP A H-A E Ovladač přepínací IP A H-A E Přepínač střídavý s popisovým polem IP E Ovladač přepínací s popisovým polem IP E Ovladač zapínací s popisovým polem IP A E Ovladač jednopólový žaluziový IP E-A Přepínač sériový IP A E E Přepínač střídavý dvojitý IP A E Zásuvka jednonásobná, s clonkami a víčkem, IP A H-A E Rámečky všech násobností a barev IP E-A F-A Přístroje z designové řady Decento bez dřevěných rámečků!!! Decento Přepínač střídavý, otočný 3560K-C Přepínač křížový, otočný 3560K-C Přepínač střídavý 3559K-C Přepínač křížový 3559K-C Přepínač sériový 3559K-C Ovladač přepínací se svorkou N 3559K-C Ovladač zapínací, dvojitý 3559K-C Přepínač střídavý, dvojitý 3559K-C Ovladač žaluziový 3559K-C Zásuvka jednonásobná 5519K-C Přístroje pro nástěnnou montáž Veškeré přístroje z řad Praktik, Variant + a Garant ve všech barvách

8 Novinky 2019 Stručný přehled Levit stupeň krytí IP 44 Přístroje pro zapuštěnou montáž s možností využití až 3násobného rámečku I naše nejmladší designová řada Levit se nyní může pochlubit základními přístroji v provedení s vyšším krytím IP 44. Na rozdíl od ostatních řad je ale možné použít, díky jedinečné konstrukci, až 3násobný instalační rámeček, a to jak pro vodorovnou, tak i svislou montáž. Přístrojové možnosti naleznete na str. 11. Videotelefony s dotykovým barevným 7" displejem s pěti kapacitními tlačítky v ABB-Welcome Midi Pět tlačítek pro snadné ovládání základních funkcí: komunikace, otevírání dveří, pořizování snímků, ztlumení, nastavení rychlé a snadné používání Zvláštní tlačítko pro uživatelské nastavení, např. interkom, přivolání ostrahy, odemknutí dalších dveří atd. Možnost uložení až 60 snímků v případě nepřijatých volání Signalizace otevření dveří pomocí připojeného snímače při překročení nastaveného časového limitu Přesměrování hovorů mezi různými byty a ostrahou Nastavení uživatelského hesla k otevření dveří Změna vyzváněcích melodií dle konkrétního požadavku (.wav) Ztlumení jednoho interiérového telefonu nebo všech interiérových telefonů ve stejném bytě Možnost až 5 vyzváněcích tónů pro rozlišení volání Montáž na omítku nebo pod omítku Technické informace na str KATALOG 2019 DODATEK DOMOVNÍ ELEKTROINSTALAČNÍ MATERIÁL

9 Novinky 2019 Stručný přehled Maximální bezpečnost a jednoduchá instalace Zvýšená protipožární ochrana elektrické instalace díky obloukovým ochranám (AFDD) Seznamte se s obloukovými ochranami se zabudovaným instalačním jističem (MCB) a proudovým chráničem s nadproudovou ochranou, tj. kombinací jistič/chránič (RCBO). Kompletní ochrana proti obloukovým a zemním poruchám Snadné vodičové propojení a instalace Napájení možné shora i zespodu Snadná propojitelnost s výrobkovou rodinou System pro M compact LED kontrolky pro snadné vyhledávání a odstraňování závad na síti Ochrana vybavena funkcí memory recall (= vyvolání z paměti) Více o novinkách v rozvodnicích a modulárních přístrojích na str Dotek jedinečnosti Špičkový design, funkce a intuitivní ovládání. je volně konfigurovatelný dotykový KNX snímač inteligentního řízení budov, vhodný zejména pro luxusní hotely, rezidenční byty, kanceláře a veřejné budovy. kombinuje maximum funkcionalit s dotykem lidskosti. Pro jedinečný vzhled obytných prostor s vysokým designovým standardem. Integrovaný systém řízení přístupu, zejména pro prvotřídní hotely. Více na str NOVINK Y

10 Designové řady Zásuvky Řazení Název Barva Objednací číslo Jednot. bal. ks Pro design Kompletnost 2P+PE Zásuvka jednonásobná s ochranným kolíkem, s clonkami, bílá / bílá 5519H-A /1 s víčkem macchiato / bílá 5519H-A /1 bílá / kouřová černá 5519H-A /1 onyx / kouřová černá 5519H-A /1 titanová / kouř. černá 5519H-A /1 Bezšroubové připojení vodičů. Levit IP 40 Levit M 16 A, 250 V AC P+PE Zásuvka jednonásobná s ochranným kolíkem, s clonkami, antracitová 2CKA002017A s USB nabíjením slonová kost 2CKA002017A Pro současné používání zásuvky a nabíjení hliníková stříbrná 2CKA002017A mobilního koncového zařízení se standardním studio bílá 2CKA002017A nabíjecím rozhraním dle ČSN EN ušlechtilá ocel 57) 2CKA002017A pomocí USB kabelu typu A. mechová bílá 2CKA002017A Elektronická ochrana před zkratem a přetížením. mechová černá 2CKA002017A Výstupní napětí USB: 5 V DC ± 5 % (SELV) Jmenovitý proud USB zásuvky: 700 ma Klidová spotřeba: 0,1 W Vestavná hloubka: 35 mm Nelze používat k datovému přenosu. Upevnění šrouby i drápky. Bezšroubové připojení vodičů. Typové číslo: 20 MUCBUSB-8x-500 future linear 16 A, 250 V AC P+PE Zásuvka jednonásobná s ochranným kolíkem, s clonkami, antracitová 2CKA002017A s USB nabíjením slonová kost 2CKA002017A Pro současné používání zásuvky a nabíjení studio bílá 2CKA002017A mobilního koncového zařízení se standardním metalická šedá 2CKA002017A nabíjecím rozhraním dle ČSN EN pomocí USB kabelu typu A. Elektronická ochrana před zkratem a přetížením. Výstupní napětí USB: 5 V DC ± 5 % (SELV) Jmenovitý proud USB zásuvky: 700 ma Klidová spotřeba: 0,1 W Vestavná hloubka: 35 mm Nelze používat k datovému přenosu. Upevnění šrouby i drápky. Bezšroubové připojení vodičů. solo Typové číslo: 20 MUCBUSB-8x-500 solo carat 16 A, 250 V AC ) Imitace kovu nástřikem na plastu. Skutečný kov a imitace kovu se mohou vzhledově lišit. Výrobek nemusí být skladem; bude dodán nejpozději do 3 týdnů.

11 Spínače a zásuvky IP 44, IP 54, IP 55, IP 66 Pro zapuštěnou montáž Řazení Název Barva Objednací číslo Jednot. bal. ks Pro design Kompletnost 6 (1) Přepínač střídavý 26) Pro kompletaci se používají standardní bílá / bílá 3559H-A /1 rámečky (3901H-A ). Pro zajištění macchiato / bílá 3559H-A /1 uvedeného stupně krytí se doporučuje montáž bílá / kouřová černá 3559H-A /1 maximálně do trojnásobných rámečků. onyx / kouřová černá 3559H-A /1 titanová / kouř. černá 3559H-A /1 Levit IP 44 Levit M 10 AX, 250 V AC Přepínač křížový 26) Pro kompletaci se používají standardní bílá / bílá 3559H-A /1 rámečky (3901H-A ). Pro zajištění macchiato / bílá 3559H-A /1 uvedeného stupně krytí se doporučuje montáž bílá / kouřová černá 3559H-A /1 maximálně do trojnásobných rámečků. onyx / kouřová černá 3559H-A /1 titanová / kouř. černá 3559H-A /1 Levit IP 44 Levit M 10 AX, 250 V AC /0 (1/0) Ovládač přepínací 26) Pro kompletaci se používají standardní bílá / bílá 3559H-A /1 rámečky (3901H-A ). Pro zajištění macchiato / bílá 3559H-A /1 uvedeného stupně krytí se doporučuje montáž bílá / kouřová černá 3559H-A /1 maximálně do trojnásobných rámečků. onyx / kouřová černá 3559H-A /1 titanová / kouř. černá 3559H-A /1 Levit IP 44 Levit M 10 A, 250 V AC Přepínač sériový 26) Pro kompletaci se používají standardní bílá / bílá 3559H-A /1 rámečky (3901H-A ). Pro zajištění macchiato / bílá 3559H-A /1 uvedeného stupně krytí se doporučuje montáž bílá / kouřová černá 3559H-A /1 maximálně do trojnásobných rámečků. onyx / kouřová černá 3559H-A /1 titanová / kouř. černá 3559H-A /1 Levit IP 44 Levit M 10 AX, 250 V AC P+PE Zásuvka jednonásobná s ochranným kolíkem, s clonkami, bílá / bílá 5519H-A /1 s víčkem 26) 38) macchiato / bílá 5519H-A /1 Pro kompletaci se používají standardní bílá / kouřová černá 5519H-A /1 rámečky (3901H-A ). Pro zajištění onyx / kouřová černá 5519H-A /1 uvedeného stupně krytí se doporučuje montáž titanová / kouř. černá 5519H-A /1 maximálně do trojnásobných rámečků. Levit IP 44 Levit M 16 A, 250 V AC ) Přístroj splňuje uvedený stupeň krytí při montáži na svislou, hladkou a neporézní stěnu. 38) Uvedený stupeň krytí je zajištěn pouze při zavřeném víčku. 11

12 Pro přístroje Název Barva Objednací číslo Jednot. bal. ks Pro design Kompletnost Termostatická hlavice základní, bezdrátová S integrovaným teplotním snímačem. 2CKA006200A Ovládací prvky pro přepnutí funkce komfort a vypnuto. Nastavení žádané teploty pomocí aplikace ABB-free@home. Integrovaná funkce ochrany před mrazem. Typ baterie: 2 AA. Baterie jsou součástí dodávky. Komunikace se systémovým modulem probíhá bezdrátově.. Pracovní teplota: 5 C až +45 C Rozměry (v š h): mm Typové číslo: HA-S-1-WL Termostatická hlavice komfortní, bezdrátová S integrovaným teplotním snímačem. Ovládací prvky pro přepnutí funkce 2CKA006200A ECO a vypnuto. Ovládací kolečko pro nastavení požadované teploty. Nastavení žádané teploty pomocí aplikace ABB-free@home. Integrovaná funkce ochrany před mrazem. Typ baterie: 2 AA. Baterie jsou součástí dodávky. Komunikace se systémovým modulem probíhá bezdrátově.. Pracovní teplota: 5 C až +45 C Rozměry (v š h): mm Typové číslo: HA-S-2-WL Univerzální okenní kontakt, bezdrátový Pro monitorování a přenos stavu (otevřeno, zavřeno) 2CKA006200A oken, dveří, bran atd. Stav lze zobrazit v aplikaci ABB-free@home. Možnost připojení externího kontaktu. Průřez vodiče pro připojení externího kontaktu: 0,14-0,5 mm 2 Příslušenství: samolepicí fólie, šrouby pro montáž, magnet. Příslušenství je součástí dodávky. Typ baterie: CR2 Baterie je součástí dodávky. Komunikace se systémovým modulem probíhá bezdrátově. Stupeň krytí: IP 43 Pracovní teplota: 5 C až +50 C Rozměry (v š h): mm Typové číslo: BI-S-1-64-WL Okenní kontakt, bezdrátový Pro monitorování a přenos stavu (otevřeno, zavřeno, pootevřeno) 2CKA006200A u běžných typů oken. Stav lze zobrazit v aplikaci ABB-free@home. Montážní příslušenství je součástí dodávky. Typ baterie: CR2. Baterie je součástí dodávky. Komunikace se systémovým modulem probíhá bezdrátově.. Pracovní teplota: 5 C až +50 C Rozměry (v š h): mm Typové číslo: WBI-S-1-64-WL Modul systémový 2.0, nástěnný WL Pro uvedení do provozu a dálkové ovládání systému ABB-free@home. 2CKA006200A Možnost připojení až 150 prvků (sběrnicových nebo bezsběrnicových). S integrovanou bezdrátovou anténou a svorkovnicí pro připojení sběrnice. Pro uvedení do provozu není nutný žádný další SW. Montáž s externím napájecím adaptérem (součást balení). Umožňuje provádění časových a astro funkcí. 2 USB port pro možné rozšíření funkcí. 2,4GHz a 5GHz WLAN 1GHz dvoujádrový procesor Snadné uvedení do provozu pomocí WLAN připojení. Možnost připojení k domácí síti přes WLAN nebo pomocí kabelu CAT. Indikace stavu: LED pro signalizaci stavu Jmenovité napětí: 230 V AC Napětí sběrnice: 24 V DC Pracovní teplota: 5 C až +45 C Rozměry (v š h): mm Typové číslo: SAP/S

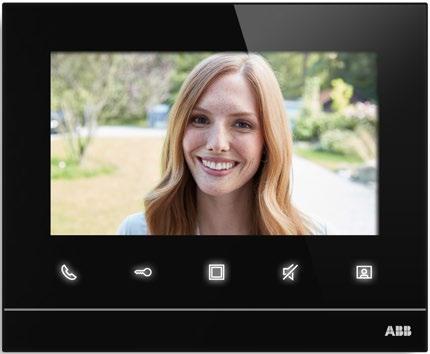

13 Domovní audio a videotelefony ABB-Welcome Midi Pro přístroje Název Barva Objednací číslo Jednot. bal. ks Pro design Kompletnost Videotelefon domovní hands-free 7", dotykový bílá 2TMA220050W Barevný dotykový 7 displej s rozlišením černá 2TMA220050B kapacitních ovládacích tlačítek. Možnost nastavení interkomu, hlasitosti vyzvánění, vyzváněcí melodie, přesměrování hovorů, automatického odemčení. Videotelefon obsahuje v balení instalační krabici na omítku. Při instalaci pod omítku je nutno použít instalační krabici: 2TMA130160B0133 Počet jednotek spotřeby: 11 Rozměry (v š h): 162,3 198,5 17 mm Stupeň krytí: IP 30 Pracovní teplota: 10 C až +55 C Typové číslo: M22381-x Krabice pod omítku Rozměry (v š h): mm černá 2TMA130160B Typové číslo: 42361F Krabice na omítku Rozměry (v š h): mm bílá 2TMA220160W černá 2TMA220160B Krabice na omítku je již součástí balení videotelefonu domovního hands-free 7". Typové číslo: 42381S-x Klíč ID identifikační Pro snímač ID karet. černá 2TMA210010B Pracovní frekvence: 125 khz Rozměry: mm Typové číslo: 51023F-B Klíč IC identifikační Pro snímač IC karet. černá 2TMA210010B Pracovní frekvence: 13,56 MHz Rozměry: mm Typové číslo: 51024F-B

14 Rozvodnice a modulární přístroje Rozvodnice UK600 Název Rozměry (Š V H) Typové číslo Objednací číslo Jednot. bal. ks Řada Rozvodnice zapuštěná UK600, IP 30, plechová plná dvířka, šroubové svorky včetně N/PE. Stupeň krytí: IP 30 Barva: bílá RAL modulů (12 1) mm UK612E2 2CPX077840R modulů (12 2) mm UK624E3 2CPX077841R modulů (12 3) mm UK636E3 2CPX077842R modulů (12 4) mm UK648E3 2CPX077843R modulů (12 5) mm UK660E3 2CPX077844R UK600 Rozvodnice zapuštěná UK600, IP 30, plechová plná dvířka, bezšroubové svorky včetně N/PE. Stupeň krytí: IP 30 Barva: bílá RAL modulů (12 1) mm UK612N2 2CPX031369R modulů (12 2) mm UK624N3 2CPX031370R modulů (12 3) mm UK636N3 2CPX031371R modulů (12 4) mm UK648N3 2CPX031372R modulů (12 5) mm UK660N4 2CPX031373R UK600 Rozvodnice Multimediální zapuštěná UK600, IP 30, plechová dvířka s větracími otvory Stupeň krytí: IP 30 Barva: bílá RAL montážní řady mm UK636MV 2CPX031384R montážní řady mm UK648MV 2CPX031385R montážních řad mm UK660MV 2CPX031386R UK600 Rozvodnice Multimediální zapuštěná UK600, IP 30, plechová dvířka s větracími otvory WiFi Stupeň krytí: IP 30 Barva: bílá RAL montážní řady mm UK636MW 2CPX031387R montážní řady mm UK648MW 2CPX031388R montážních řad mm UK660MW 2CPX031389R UK600 Montážní sada pro upevnění v duté stěně Pro úpravu rozvodnic pro zapuštěnou montáž 2CPX031434R na rozvodnice UK600 pro zabudování do duté stěny. Součástí dodávky je typový štítek a 20 kabelových vázacích pásků. Tloušťka stěny: min. 8 mm, max. 35 mm 4 ks UK600 Typové číslo: UZ91P4 Veškeré příslušenství k rozvodnicím naleznete v katalogu System pro E comfort Mistral a Rozvodnice UK

15 Rozvodnice a modulární přístroje Jističe Název Jmenovitý proud Typové číslo Objednací číslo Jednot. bal. ks Jistič S200, 1fázový System pro M Compact s instalací na lištu DIN. Řada S200. Jmenovitá zkratová vypínací schopnost I cn : 6 ka Vypínací charakteristika: B Počet fází (modulů): 1 Indikátor reálné polohy kontaktů: ano Rozměry jističe (V H Š): ,5 mm Jmenovité napětí: 230/400 V AC; 72 V DC (min. 12 V AC; 12 V DC) Jmenovitá frekvence: 50/60 Hz Teplota okolí: 25 C až +55 C. Skladovací teplota: 40 C až +70 C Připojení tuhého/slaněného Cu vodiče: max. 35 mm 2 Připojení pružného Cu vodiče: max. 25 mm 2 Utahovací moment: 2,8 Nm Max. průřez přípojnic: 10 mm 2 Montážní poloha: libovolná. Napájecí strana: libovolná Možnost dovybavit jistič příslušenstvím: ano Splňuje normu: ČSN EN A S201-B2 2CDS251001R /1 6 A S201-B6 2CDS251001R /1 10 A S201-B10 2CDS251001R /1 13 A S201-B13 2CDS251001R /1 16 A S201-B16 2CDS251001R /1 20 A S201-B20 2CDS251001R /1 25 A S201-B25 2CDS251001R /1 32 A S201-B32 2CDS251001R /1 40 A S201-B40 2CDS251001R /1 50 A S201-B50 2CDS251001R /1 63 A S201-B63 2CDS251001R /1 Jistič S200, 3fázový System pro M Compact s instalací na lištu DIN. Řada S200. Jmenovitá zkratová vypínací schopnost I cn : 6 ka Vypínací charakteristika: B Počet fází (modulů): 3 Indikátor reálné polohy kontaktů: ano Rozměry jističe (V H Š): ,5 mm Jmenovité napětí: 230/400 V AC; 72 V DC (min. 12 V AC; 12 V DC) Jmenovitá frekvence: 50/60 Hz Teplota okolí: 25 C až +55 C. Skladovací teplota: 40 C až +70 C Připojení tuhého/slaněného Cu vodiče: max. 35 mm 2 Připojení pružného Cu vodiče: max. 25 mm 2 Utahovací moment: 2,8 Nm Max. průřez přípojnic: 10 mm 2 Montážní poloha: libovolná Napájecí strana: libovolná Možnost dovybavit jistič příslušenstvím: ano Splňuje normu: ČSN EN A S203-B6 2CDS253001R A S203-B10 2CDS253001R A S203-B13 2CDS253001R A S203-B16 2CDS253001R A S203-B20 2CDS253001R A S203-B25 2CDS253001R A S203-B32 2CDS253001R A S203-B40 2CDS253001R A S203-B50 2CDS253001R A S203-B63 2CDS253001R

16 Rozvodnice a modulární přístroje Ostatní modulární přístroje Název Jmenovitý proud Typové číslo Objednací číslo Jednot. bal. ks Oblouková ochrana AFDD s jističem System pro M Compact s instalací na lištu DIN. Řada S-ARC1. Doplňková ochrana (detekce sériových L-N a paralelních L-L/L-N oblouků). Jmenovitá zkratová vypínací schopnost I cn : 6 ka Vypínací charakteristika: B Počet modulů/pólů: 2 (1P+N) Indikátor reálné polohy kontaktů: ano Indikátor AFDD vybavení: ano LED dioda interního testu: ano Možnost dovybavit AFDD obloukovou ochranu příslušenstvím: ano Jmenovité napětí: 230/240 V AC Jmenovitá frekvence: 50/60 Hz Min. provozní napětí: 170 V AC Prahová hodnota ochrany před přepětím: 275 V AC Teplota okolí: 25 C až +55 C. Skladovací teplota: 40 C až +70 C Připojení tuhého/slaněného Cu vodiče: max. 25 mm 2 Připojení pružného Cu vodiče: max. 25 mm 2 Utahovací moment: 2,8 Nm Max. průřez přípojnic: 10 mm 2 Montážní poloha: libovolná Napájecí strana: libovolná Rozměry (V H Š): mm Splňuje normu: ČSN ed. 2, ČSN EN 62606, ČSN EN A S-ARC1 B6 2CSA255901R A S-ARC1 B10 2CSA255901R A S-ARC1 B13 2CSA255901R A S-ARC1 B16 2CSA255901R A S-ARC1 B20 2CSA255901R Oblouková ochrana AFDD s kombinací jistič/chránič System pro M Compact s instalací na lištu DIN. Řada DS-ARC1. Doplňková ochrana (detekce sériových L-N a paralelních L-L/L-N oblouků). Jmenovitá zkratová vypínací schopnost I cn : 6 ka Vypínací charakteristika: B Jmenovitý reziduální proud: 30 ma Typ: A Počet modulů/pólů: 3 (1P+N) Indikátor reálné polohy kontaktů: ano Indikátor AFDD vybavení: ano LED dioda interního testu: ano Možnost dovybavit AFDD obloukovou ochranu příslušenstvím: ano Jmenovité napětí: 230/240 V AC Jmenovitá frekvence: 50/60 Hz Min. provozní napětí: 170 V AC Prahová hodnota ochrany před přepětím: 275 V AC Teplota okolí: 25 C až +55 C Skladovací teplota: 40 C až +70 C Připojení tuhého/slaněného Cu vodiče: max. 25 mm 2 Připojení pružného Cu vodiče: max. 25 mm 2 Utahovací moment: 2,8 Nm Max. průřez přípojnic: 10 mm 2 Montážní poloha: libovolná Napájecí strana: libovolná Rozměry (V H Š): ,5 mm Splňuje normu: ČSN ed. 2, ČSN EN 62606, ČSN EN , ČSN EN A DS-ARC1 B6 A30 2CSA255103R A DS-ARC1 B10 A30 2CSA255103R A DS-ARC1 B13 A30 2CSA255103R A DS-ARC1 B16 A30 2CSA255103R A DS-ARC1 B20 A30 2CSA255103R

17 Rozvodnice a modulární přístroje Ostatní modulární přístroje Název Ovládací napětí Kontakty S páčkou Typové číslo Objednací číslo Jednot. bal. ks Stykače instalační, 16 A System pro M Compact s instalací na lištu DIN. Řada ESB..N. Počet modulů: 1 Bezhlučná cívka. Jmenovitý proud: 16 A (AC-1/AC-7a) Jmenovité napětí: 220 V DC, 250 V AC Jmenovitá frekvence: DC, 50/60 Hz Teplota okolí: 25 C až +55 C Skladovací teplota: 40 C až +80 C Připojení tuhého/slaněného Cu vodiče: max. 10 mm 2 Připojení pružného Cu vodiče: max. 6 mm 2 Rozměry (V H Š): mm 230 V AC/DC 1 NO + 1 NC Ne ESB16-11N-06 1SBE111111R V AC/DC 2 NO Ne ESB16-20N-06 1SBE111111R V AC/DC 1 NO + 1 NC Ne ESB16-11N-01 1SBE111111R V AC/DC 2 NO Ne ESB16-20N-01 1SBE111111R Pomocný kontakt: 1 NO + 1 NC EH04-11N 1SAE901901R NO EH04-20N 1SAE901901R Stykače instalační, 20 A System pro M Compact s instalací na lištu DIN. Řada ESB..N, EN..N. Počet modulů: 1 Bezhlučná cívka. Verzi EN..N lze ovládat automaticky, nebo manuálně páčkovým přepínačem. Jmenovitý proud: 20 A (AC-1/AC-7a) Jmenovité napětí: 220 V DC, 250 V AC Jmenovitá frekvence: DC, 50/60 Hz Teplota okolí: 25 C až +55 C Skladovací teplota: 40 C až +80 C Připojení tuhého/slaněného Cu vodiče: max. 10 mm 2 Připojení pružného Cu vodiče: max. 6 mm 2 Rozměry (V H Š): mm 230 V AC/DC 1 NO + 1 NC Ne ESB20-11N-06 1SBE121111R V AC/DC 2 NO Ne ESB20-20N-06 1SBE121111R V AC/DC 1 NO + 1 NC Ne ESB20-11N-01 1SBE121111R V AC/DC 2 NO Ne ESB20-20N-01 1SBE121111R V AC/DC 2 NO Ano EN20-20N-06 1SBE122111R V AC/DC 2 NO Ano EN20-20N-01 1SBE122111R Pomocný kontakt: 1 NO + 1 NC EH04-11N 1SAE901901R NO EH04-20N 1SAE901901R

18 Rozvodnice a modulární přístroje Ostatní modulární přístroje Název Ovládací napětí Kontakty S páčkou Typové číslo Objednací číslo Jednot. bal. ks Stykače instalační, 25 A System pro M Compact s instalací na lištu DIN. Řada ESB..N, EN..N. Počet modulů: 2 Bezhlučná cívka. Verzi EN..N lze ovládat automaticky, nebo manuálně páčkovým přepínačem. Jmenovitý proud: 25 A (AC-1/AC-7a) Jmenovité napětí: 220 V DC, 400 V AC Jmenovitá frekvence: DC, 50/60 Hz Teplota okolí: 25 C až +55 C Skladovací teplota: 40 C až +80 C Připojení tuhého/slaněného Cu vodiče: max. 10 mm 2 Připojení pružného Cu vodiče: max. 10 mm 2 Rozměry (V H Š): mm 230 V AC/DC 2 NO Ne ESB25-20N-06 1SAE231111R V AC/DC 2 NO + 2 NC Ne ESB25-22N-06 1SAE231111R V AC/DC 2 NO + 2 NC Ne ESB25-22N-01 1SAE231111R V AC/DC 4 NO Ne ESB25-40N-06 1SAE231111R V AC/DC 4 NO Ne ESB25-40N-01 1SAE231111R V AC/DC 4 NO Ano EN25-40N-06 1SAE232111R V AC/DC 4 NO Ano EN25-40N-01 1SAE232111R Pomocný kontakt: 1 NO + 1 NC EH04-11N 1SAE901901R NO EH04-20N 1SAE901901R Stykače instalační, 40 A System pro M Compact s instalací na lištu DIN. Řada ESB..N, EN..N. Počet modulů: 3. Bezhlučná cívka. Verzi EN..N lze ovládat automaticky, nebo manuálně páčkovým přepínačem. Jmenovitý proud pro NO: 40 A, pro NC: 30 A (AC-1/AC-7a) Jmenovité napětí: 220 V DC, 400 V AC Jmenovitá frekvence: DC, 50/60 Hz Teplota okolí: 25 C až +55 C Skladovací teplota: 40 C až +80 C Připojení tuhého/slaněného Cu vodiče: max. 25 mm 2 Připojení pružného Cu vodiče: max. 16 mm 2 Rozměry (V H Š): mm 230 V AC/DC 4 NO Ne ESB40-40N-06 1SAE341111R V AC/DC 2 NO + 2 NC Ne ESB40-22N-01 1SAE341111R V AC/DC 4 NO Ano EN40-40N-06 1SAE342111R V AC/DC 4 NO Ano EN40-40N-01 1SAE342111R Pomocný kontakt: 1 NO + 1 NC EH04-11N 1SAE901901R NO EH04-20N 1SAE901901R

19 Rozvodnice a modulární přístroje Ostatní modulární přístroje Název Ovládací napětí Kontakty S páčkou Typové číslo Objednací číslo Jednot. bal. ks Stykače instalační, 63 A System pro M Compact s instalací na lištu DIN. Řada ESB..N. Počet modulů: 3 Bezhlučná cívka. Jmenovitý proud pro NO: 63 A, pro NC: 30 A (AC-1/AC-7a) Jmenovité napětí: 220 V DC, 400 V AC Jmenovitá frekvence: DC, 50/60 Hz Teplota okolí: 25 C až +55 C Skladovací teplota: 40 C až +80 C Připojení tuhého/slaněného Cu vodiče: max. 25 mm 2 Připojení pružného Cu vodiče: max. 16 mm 2 Rozměry (V H Š): mm 230 V AC/DC 2 NO + 2 NC Ne ESB63-22N-06 1SAE351111R V AC/DC 3 NO Ne ESB63-30N-06 1SAE351111R V AC/DC 4 NO Ne ESB63-40N-06 1SAE351111R V AC/DC 4 NO Ne ESB63-40N-01 1SAE351111R Pomocný kontakt: 1 NO + 1 NC EH04-11N 1SAE901901R NO EH04-20N 1SAE901901R Stykače instalační, 100 A System pro M Compact s instalací na lištu DIN. Řada ESB..N. Počet modulů: 3 (dvoupólový), nebo 6 (čtyřpólový) Bezhlučná cívka. Jmenovitý proud: 100 A (AC-1/AC-7a) Jmenovité napětí: 220 V DC, 400 V AC Jmenovitá frekvence: DC, 50/60 Hz Teplota okolí: 25 C až +55 C Skladovací teplota: 40 C až +80 C Připojení tuhého/slaněného Cu vodiče: max. 50 mm 2 Připojení pružného Cu vodiče: max. 35 mm 2 Rozměry (V H Š): mm (dvoupólový), nebo mm (čtyřpólový) 230 V AC/DC 2 NO Ne ESB100-20N-06 1SAE361111R V AC/DC 4 NO Ne ESB100-40N-06 1SAE661111R Pomocný kontakt: 1 NO + 1 NC EH04-11N 1SAE901901R NO EH04-20N 1SAE901901R Další instalační stykače a příslušenství naleznete v katalogu na stránce rizeni-a-ochrana-motoru/instalacni-stykace 19

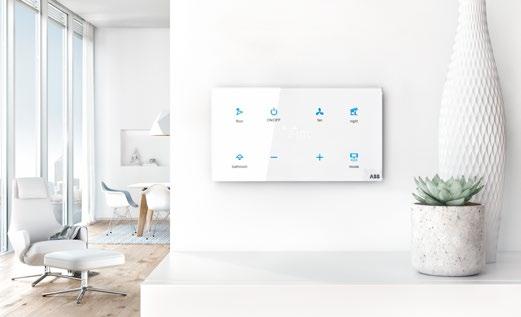

20 Dotek jedinečnosti je volně konfigurovatelný dotykový ovládací prvek bezrámečkového provedení z černého nebo bílého skla pro inteligentní řízení budov. Vhodný zejména pro luxusní hotely, rezidenční byty, kanceláře a veřejné budovy. kombinuje maximum funkcionalit s dotykem lidskosti. Pro jedinečný vzhled obytných prostor s vysokým designovým standardem. Integrovaný systém řízení přístupu, zejména pro prvotřídní hotely. Ovládání funkcí ON/OFF dim light blinds Jednotlivé funkce ceiling lamp Ovládání funkcí Volně upravitelný text Kterou z funkcionalit požadujete? Jednoduše si ji vyberte v našem konfigurátoru. Přehled produktů mm Ovládací prvky s 1 až 12 volně editovatelnými symboly, integrovanou sběrnicovou spojkou i snímačem teploty. Varianty s LCD pro ovládání pokojové teploty, snímačem pohybu, s čtečkou bezkontaktních karet mm 20 KATALOG 2019 DODATEK DOMOVNÍ ELEKTROINSTALAČNÍ MATERIÁL

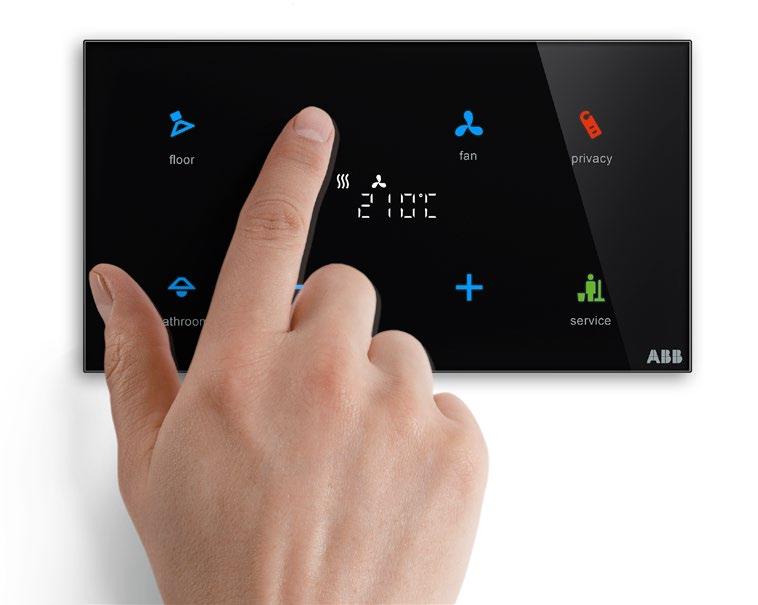

21 Unikátní design a funkcionality Barevné provedení: černé sklo bílé sklo Mimořádně plochý (jen 9,5 mm) bezrámečkový design zakomponujete do každé architektury. Bezpečná kontrola přístupu v hotelových komplexech. Intuitivní ovládání Kapacitní skleněné snímače reagují již na přiblížení. Při pohybu ruky směrem k ovládacímu prvku se automaticky sepne podsvícení symbolů. Požadovaná funkce se spustí klepnutím na daný symbol. Snadné ovládání je zajištěno prostřednictvím inovativní barevné koncepce. Navrhněte svůj vlastní KNX snímač prostřednictvím konfigurátoru. P Ř Í S T R OJ E P R O KO M U N I K A C I P O S B Ě R N I C I A B B I - B U S K N X Uložte svůj nakonfigurovaný snímač. Vygeneruje se jednoznačné Design ID, výsledný snímač si můžete vizualizovat. Vygenerované PDF přiložte k objednávce. 21

22 Přístroje pro komunikaci po sběrnici ABB i-bus KNX Pro přístroje Název Typové číslo Barva / Parametr Objednací číslo Jednot. bal. ks Pro design Prvek ovládací 6násobný kombinovaný, s podružným termostatem, ClimaECO, zapuštěný Volně programovatelný multifunkční ovládací prvek s podružným termostatem. LCD zobrazuje aktuální teplotu, nastavenou teplotu a další hodnoty. S popisovým polem. Součástí balení jsou průhledné štítky se standardními symboly. Podporuje KNX funkcionality prostřednictvím inovativní barevné koncepce označovacích symbolů (žlutá = osvětlení, modrá = žaluzie, oranžová = termostaty, červeno-fialová = scény, bílá = neutrální nebo bez přiřazení funkce) nebo pro standardní podsvícení červenou a zelenou barvou. Rozměry (v š): mm SBS/U studio bílá 2CKA006330A ClimaECO Prvek ovládací 10násobný kombinovaný, s podružným termostatem, ClimaECO, zapuštěný Volně programovatelný multifunkční ovládací prvek s podružným termostatem. LCD zobrazuje aktuální teplotu, nastavenou teplotu a další hodnoty. S popisovým polem. Součástí balení jsou průhledné štítky se standardními symboly. Podporuje KNX funkcionality prostřednictvím inovativní barevné koncepce označovacích symbolů (žlutá = osvětlení, modrá = žaluzie, oranžová = termostaty, červeno-fialová = scény, bílá = neutrální nebo bez přiřazení funkce) nebo pro standardní podsvícení červenou a zelenou barvou. Rozměry (v š): mm SBS/U studio bílá 2CKA006330A ClimaECO Prvek ovládací 6násobný kombinovaný, s ovládáním HVAC, ClimaECO, zapuštěný Volně programovatelný multifunkční ovládací prvek s ovládáním HVAC (topení, ventilace a chlazení). LCD zobrazuje aktuální teplotu, nastavenou teplotu a další hodnoty. S popisovým polem. Součástí balení jsou průhledné štítky se standardními symboly. Podporuje KNX funkcionality prostřednictvím inovativní barevné koncepce označovacích symbolů (žlutá = osvětlení, modrá = žaluzie, oranžová = termostaty, červeno-fialová = scény, bílá = neutrální nebo bez přiřazení funkce) nebo pro standardní podsvícení červenou a zelenou barvou. Možnost konfigurace Master/slave. Rozměry (v š): mm ClimaECO SBR/U studio bílá 2CKA006330A Výrobek nemusí být skladem; bude dodán nejpozději do 3 týdnů. 22

23 Přístroje pro komunikaci po sběrnici ABB i-bus KNX Pro přístroje Název Typové číslo Barva / Parametr Objednací číslo Jednot. bal. ks Pro design ClimaECO Prvek ovládací 10násobný kombinovaný, s ovládáním HVAC, ClimaECO, zapuštěný Volně programovatelný multifunkční ovládací prvek s ovládáním HVAC (topení, ventilace a chlazení). LCD zobrazuje aktuální teplotu, nastavenou teplotu a další hodnoty. S popisovým polem. Součástí balení jsou průhledné štítky se standardními symboly. Podporuje KNX funkcionality prostřednictvím inovativní barevné koncepce označovacích symbolů (žlutá = osvětlení, modrá = žaluzie, oranžová = termostaty, červeno-fialová = scény, bílá = neutrální nebo bez přiřazení funkce) nebo pro standardní podsvícení červenou a zelenou barvou. Možnost konfigurace Master/slave. Rozměry (v š): mm SBR/U studio bílá 2CKA006330A Prvek ovládací 6násobný kombinovaný, s ovládáním HVAC, snímačem CO₂ / vlhkosti, ClimaECO, zapuštěný Volně programovatelný multifunkční ovládací prvek s ovládáním HVAC (topení, ventilace a chlazení) a snímačem CO₂ / relativní vlhkosti / atmosférického tlaku vzduchu. LCD zobrazuje aktuální teplotu, nastavenou teplotu, relativní vlhkost, hodnotu CO₂ a další. S popisovým polem. Součástí balení jsou průhledné štítky se standardními symboly. Podporuje KNX funkcionality prostřednictvím inovativní barevné koncepce označovacích symbolů (žlutá = osvětlení, modrá = žaluzie, oranžová = termostaty, červeno-fialová = scény, bílá = neutrální nebo bez přiřazení funkce) nebo pro standardní podsvícení červenou a zelenou barvou. Možnost konfigurace Master/slave.. Rozměry (v š): mm ClimaECO SBC/U studio bílá 2CKA006330A Prvek ovládací 10násobný kombinovaný, s ovládáním HVAC, snímačem CO₂ / vlhkosti, ClimaECO, zapuštěný Volně programovatelný multifunkční ovládací prvek s ovládáním HVAC (topení, ventilace a chlazení) a snímačem CO₂ / relativní vlhkosti / atmosférického tlaku vzduchu. LCD zobrazuje aktuální teplotu, nastavenou teplotu, relativní vlhkost, hodnotu CO₂ a další. S popisovým polem. Součástí balení jsou průhledné štítky se standardními symboly. Podporuje KNX funkcionality prostřednictvím inovativní barevné koncepce označovacích symbolů (žlutá = osvětlení, modrá = žaluzie, oranžová = termostaty, červeno-fialová = scény, bílá = neutrální nebo bez přiřazení funkce) nebo pro standardní podsvícení červenou a zelenou barvou. Možnost konfigurace Master/slave.. Rozměry (v š): mm ClimaECO SBC/U studio bílá 2CKA006330A Prvek ovládací 8násobný, ClimaECO, zapuštěný Volně programovatelný multifunkční ovládací prvek. S popisovým polem. Podporuje KNX funkcionality prostřednictvím inovativní barevné koncepce označovacích symbolů (žlutá = osvětlení, modrá = žaluzie, oranžová = termostaty, červeno-fialová = scény, bílá = neutrální nebo bez přiřazení funkce) nebo pro standardní podsvícení červenou a zelenou barvou.. Rozměry (v š): mm ClimaECO SB/U studio bílá 2CKA006330A Výrobek nemusí být skladem; bude dodán nejpozději do 3 týdnů. 23

24 Přístroje pro komunikaci po sběrnici ABB i-bus KNX Pro přístroje Název Typové číslo Barva / Parametr Objednací číslo Jednot. bal. ks Pro design Prvek ovládací 12násobný, ClimaECO, zapuštěný Volně programovatelný multifunkční ovládací prvek. S popisovým polem. Podporuje KNX funkcionality prostřednictvím inovativní barevné koncepce označovacích symbolů (žlutá = osvětlení, modrá = žaluzie, oranžová = termostaty, červeno-fialová = scény, bílá = neutrální nebo bez přiřazení funkce) nebo pro standardní podsvícení červenou a zelenou barvou.. Rozměry (v š): mm ClimaECO SB/U studio bílá 2CKA006330A Základna pro povrchovou montáž, pro 6-/8násobné ovládací prvky, ClimaECO Základna pro ClimaECO snímače pro povrchovou montáž. Určeno pro 6násobné ovládací prvky s LCD nebo pro 8násobné ovládací prvky. Rozměry (v š): mm ClimaECO SAS/A studio bílá 2CKA006330A Základna pro povrchovou montáž, pro 10-/12násobné ovládací prvky, ClimaECO Základna pro ClimaECO snímače pro povrchovou montáž. Určeno pro 10násobné ovládací prvky s LCD nebo pro 12násobné ovládací prvky. Rozměry (v š): mm ClimaECO SAB/A studio bílá 2CKA006330A ClimaECO Kryt (popisové pole) pro prvek ovládací 6násobný, ClimaECO Určeno pro 6násobný ovládací prvek s LCD, ClimaECO. Rozměry (v š): mm SLS/A studio bílá 2CKA006330A ClimaECO Kryt (popisové pole) pro prvek ovládací 8násobný, ClimaECO Určeno pro 8násobný ovládací prvek s LCD, ClimaECO. Rozměry (v š): mm SLM/A studio bílá 2CKA006330A ClimaECO Kryt horní a spodní (popisové pole) pro prvek ovládací 10násobný, ClimaECO Určeno pro 10násobný ovládací prvek s LCD, ClimaECO. Rozměry (v š): mm SLB/A studio bílá 2CKA006330A ClimaECO Kryt (popisové pole) pro prvek ovládací 12násobný, ClimaECO Určeno pro 12násobný ovládací prvek s LCD, ClimaECO. Rozměry (v š): mm SLX/A studio bílá 2CKA006330A Výrobek nemusí být skladem; bude dodán nejpozději do 3 týdnů.

25 Přístroje pro komunikaci po sběrnici ABB i-bus KNX Pro přístroje Název Typové číslo Barva / Parametr Objednací číslo Jednot. bal. ks Pro design Prostorový mechanický termostat pro fan-coily s regulací otáček ventilátoru, nástěnný Odesílá řídicí hodnoty v místnosti akčnímu členu fan-coilu FCC/S nebo akčnímu členu topení VC/S. Pro měření a nastavení požadované teploty a otáček ventilátoru fan-coilu. Rozměry (v š h): mm ClimaECO SAF/A studio bílá 2CKA006134A Prostorový mechanický termostat pro fan-coily, nástěnný Odesílá řídicí hodnoty v místnosti akčnímu členu fan-coilu FCC/S nebo akčnímu členu topení VC/S. Pro měření a nastavení požadované teploty. Rozměry (v š h): mm ClimaECO SAR/A studio bílá 2CKA006134A Snímač kvality vzduchu kombinovaný, nástěnný Snímač je určen pro měření teploty a kvality vzduchu v místnosti. Přesné hodnoty koncentrace CO₂ (oxidu uhličitého, ppm), relativní vlhkosti vzduchu (0-100 %) a teploty (0-50 C) v místnosti jsou posílány po sběrnici. Je určen pro běžná prostředí a umožňuje nastavit prahové hodnoty pro CO₂, relativní vlhkost a také pro teplotu. Integrovaný ovladač dokáže ovládat pokojovou teplotu a akční členy HVAC. S integrovanou sběrnicovou spojkou.. Rozměry (v š h): mm LGS/A 1.2 studio bílá 2CDG120059R Člen akční fan-coilu (2 ovládání PWM nebo 1 elektromotorické, 3 stupně regulace ventilace), řadový, HVAC Pro ovládání fan-coilových jednotek. Přístroj je vybaven 2 polovodičovými výstupy pro řízení termoelektrických ovládacích hlavic ventilů nebo jednoho elektromotoricky ovládaného pohonu ventilu. Pro ovládání ventilátoru je zařízení vybaveno 3 reléovými výstupy. Přídavný reléový výstup pro max. zátěž 16 A může spínat např. přídavné elektrické topení. Přes 4 vstupy lze zjišťovat a sledovat stav v místnosti (okenní kontakty, rosný bod, relativní vlhkost nebo teplotu). Možné je i připojení jednoho mechanického termostatu (typ SAR/A nebo SAF/A) k příslušným vstupním svorkám. Přístroj má integrovaný termostat pro ovládání teploty v místnosti, který lze použít přímo k ovládání výstupů. FCC/S je vybaven jednoduchým manuálním ovládáním. Obě zařízení podporují profesionální nástroj ABB i-bus Tool pro pokročilou diagnostiku a zjednodušené nastavení pro uvedení do provozu. Šířka: 6 M FCC/S bez manuálního ovládání 2CDG110210R FCC/S s manuálním ovládáním 2CDG110211R Člen akční fan-coilu (2 ovládání 0 10 V, 3 stupně regulace ventilace), řadový, HVAC Pro ovládání fan-coilových jednotek. Přístroj je vybaven 2 analogovými výstupy. Topení či chlazení je ovládáno 2 ventily nebo jedním 6cestným pohonem ventilu. Pro ovládání ventilátoru je zařízení vybaveno 3 reléovými výstupy. Přídavný reléový výstup pro max. zátěž 16 A může spínat např. přídavné elektrické topení. Přes 4 vstupy lze zjišťovat a sledovat stav v místnosti (okenní kontakty, rosný bod, relativní vlhkost nebo teplotu). Možné je i připojení jednoho mechanického termostatu (typ SAR/A nebo SAF/A) k příslušným vstupním svorkám. Přístroj má integrovaný termostat pro ovládání teploty v místnosti, který lze použít přímo k ovládání výstupů. FCC/S je vybaven jednoduchým manuálním ovládáním. Obě zařízení podporují profesionální nástroj ABB i-bus Tool pro pokročilou diagnostiku a zjednodušené nastavení pro uvedení do provozu. Šířka: 6 M FCC/S bez manuálního ovládání 2CDG110212R FCC/S s manuálním ovládáním 2CDG110213R Výrobek nemusí být skladem; bude dodán nejpozději do 3 týdnů. 1 M = cca 18 mm 25

26 Přístroje pro komunikaci po sběrnici ABB i-bus KNX Pro přístroje Název Typové číslo Barva / Parametr Objednací číslo Jednot. bal. ks Pro design Člen akční fan-coilu (2 ovládání 0 10 V, regulace ventilace 0 10 V), řadový, HVAC Pro ovládání fan-coilových jednotek. Přístroj je vybaven 2 analogovými výstupy, topení či chlazení je ovládáno 2 ventily nebo jedním 6-cestným pohonem ventilu. Pro ovládání ventilátoru je zařízení vybaveno analogovým výstupem 0 10 V. Přídavný reléový výstup pro max. zátěž 16 A může spínat např. přídavné elektrické topení. Přes 4 vstupy lze zjišťovat a sledovat stav v místnosti (okenní kontakty, rosný bod, relativní vlhkost nebo teplotu). Možné je i připojení jednoho mechanického termostatu (typ SAR/A nebo SAF/A) k příslušným vstupním svorkám. Přístroj má integrovaný termostat pro ovládání teploty v místnosti, který lze použít přímo k ovládání výstupů. FCC/S je vybaven jednoduchým manuálním ovládáním. Obě zařízení podporují profesionální nástroj ABB i-bus Tool pro pokročilou diagnostiku a zjednodušené nastavení pro uvedení do provozu. Šířka: 6 M FCC/S bez manuálního ovládání 2CDG110214R FCC/S s manuálním ovládáním 2CDG110215R Člen akční fan-coilu (1 ovládání PWM, 3 stupně regulace ventilace), řadový, HVAC Pro ovládání fan-coilových jednotek. Přístroj je vybaven 1 polovodičovým výstupem pro řízení termoelektrické ovládací hlavice ventilu. Pro ovládání ventilátoru je zařízení vybaveno 3 reléovými výstupy. Přes 4 vstupy lze zjišťovat a sledovat stav v místnosti (okenní kontakty, rosný bod, relativní vlhkost nebo teplotu). Možné je i připojení jednoho mechanického termostatu (typ SAR/A nebo SAF/A) k příslušným vstupním svorkám. Přístroj má integrovaný termostat pro ovládání teploty v místnosti, který lze použít přímo k ovládání výstupů. Zařízení podporuje profesionální nástroj ABB i-bus Tool pro pokročilou diagnostiku a zjednodušené nastavení pro uvedení do provozu. Šířka: 6 M FCC/S CDG110209R Člen akční fan-coilu (2 ovládání PWM nebo 1 motorické, regulace ventilace 0-10 V), řadový, HVAC Pro ovládání fan-coilových jednotek. Přístroj je vybaven 2 polovodičovými výstupy pro řízení termoelektrických ovládacích hlavic ventilů nebo 1 elektromotoricky ovládaného pohonu ventilu. Pro ovládání ventilátoru je zařízení vybaveno analogovým výstupem 0-10 V. Přídavný reléový výstup pro max. zátěž 16 A může spínat např. přídavné elektrické topení. Přes 4 vstupy lze zjišťovat a sledovat stav v místnosti (okenní kontakty, rosný bod, relativní vlhkost nebo teplotu). Možné je i připojení jednoho mechanického termostatu (typ SAR/A nebo SAF/A) k příslušným vstupním svorkám. Přístroj má integrovaný termostat pro ovládání teploty v místnosti, který lze použít přímo k ovládání výstupů. FCC/S je vybaven jednoduchým manuálním ovládáním. Obě zařízení podporují profesionální nástroj ABB i-bus Tool pro pokročilou diagnostiku a zjednodušené nastavení pro uvedení do provozu. Šířka: 6 M FCC/S bez manuálního ovládání 2CDG110234R FCC/S s manuálním ovládáním 2CDG110235R Výrobek nemusí být skladem; bude dodán nejpozději do 3 týdnů. 1 M = cca 18 mm

27 Přístroje pro komunikaci po sběrnici ABB i-bus KNX Pro přístroje Název Typové číslo Barva / Parametr Objednací číslo Jednot. bal. ks Pro design Člen akční topení, 4násobný a 12 vstup, 230 V, řadový, HVAC Pro řízení provozu topení nebo chlazení v místnosti prostřednictvím klasických radiátorů, podlahové vytápění nebo stropního chlazení. Přístroj je vybaven 4 kanály pro nezávislé ovládání topení nebo chlazení. Každý kanál má polovodičový výstup pro řízení termoelektrických ovládacích hlavic ventilů a zároveň 3 vstupy pro zjišťování a sledování stavu v místnosti (okenní kontakty, rosný bod, relativní vlhkost nebo teplotu). Možné je i připojení jednoho mechanického termostatu (typ SAR/A nebo SAF/A) k příslušným vstupním svorkám. Každý kanál má vlastní integrovaný termostat pro ovládání teploty v místnosti, který lze použít přímo k ovládání výstupů. VC/S je vybaven jednoduchým manuálním ovládáním. Obě zařízení podporují profesionální nástroj ABB i-bus Tool pro pokročilou diagnostiku a zjednodušené nastavení pro uvedení do provozu. Jmenovité napětí: V AC, 50/60 Hz Jmenovitý proud: 150 ma při T u = 45 C pro jeden kanál Šířka: 8 M VC/S bez manuálního ovládání 2CDG110216R VC/S s manuálním ovládáním 2CDG110217R Člen akční podlahového topení 6násobný, 24 V, nástěnný Pro ovládání až 12 termoelektrických ovládacích hlavic ventilů (pro 24 V DC) nebo analogově ovládaných pohonů hlavic 0 10 V (dva na 1 kanál). S integrovaným zdrojem pro napájení ventilových pohonů. Přístroj má integrovaný reléový výstup pro přepnutí oběhového čerpadla v závislosti na řídicí hodnotě ventilových výstupů. Výstupy ventilů mohou být ovládány interním nebo externím termostatem. Přístroj je určen především pro montáž v blízkosti podlahových rozváděčů teplé otopné vody. VAA/A CDG120061R Regulátor otopné/chladicí soustavy, 2násobný, 0 10 V, řadový, centrální ovladače HVAC Pro regulaci topného nebo chladicího okruhu. Přístroj je vybaven 2 kanály, každý s analogovým výstupem pro ovládání směšovacího ventilu (0 10 V) topného nebo chladicího okruhu a zároveň má reléový výstup (5 A) ke spínání oběhového čerpadla. Přes 3 binární vstupy je možné sledovat stav čerpadla (přes bezpotenciálové kontakty) a vyhodnocovat zpětnou vazbu k ovládání čerpadla. Měření teplotního spádu je použito pro výpočet řídicí hodnoty výstupního ventilu v integrovaném regulátoru. Nastavená teplota je přijímána přes sběrnici KNX. Spojením obou kanálů přístrojů je také možné použití pro systémy s dvojitými čerpadly. HCC/S je vybaven jednoduchým manuálním ovládáním. Obě zařízení podporují profesionální nástroj ABB i-bus Tool pro pokročilou diagnostiku a zjednodušené nastavení pro uvedení do provozu. Šířka: 8 M HCC/S bez manuálního ovládání 2CDG110218R HCC/S s manuálním ovládáním 2CDG110219R Regulátor otopné/chladicí soustavy, 2násobný, 3stupňový, řadový, centrální ovladače HVAC Pro regulaci topného nebo chladicího okruhu. Přístroj je vybaven 2 kanály, každý s dvěma elektronickými výstupy pro ovládání motorového pohonu směšovacího ventilu (3stupňové) topného nebo chladicího okruhu a zároveň má reléový výstup (5 A) ke spínání oběhového čerpadla. Přes 3 binární vstupy je možné sledovat stav čerpadla (přes bezpotenciálové kontakty) a vyhodnocovat zpětnou vazbu k ovládání čerpadla. Měření teplotního spádu je použito pro výpočet řídicí hodnoty výstupního ventilu v integrovaném regulátoru. Nastavená teplota je přijímána přes sběrnici KNX. Spojením obou kanálů přístrojů je také možné použití pro systémy s dvojitými čerpadly. HCC/S je vybaven jednoduchým manuálním ovládáním. Obě zařízení podporují profesionální nástroj ABB i-bus Tool pro pokročilou diagnostiku a zjednodušené nastavení pro uvedení do provozu. Šířka: 8 M HCC/S bez manuálního ovládání 2CDG110220R HCC/S s manuálním ovládáním 2CDG110221R Výrobek nemusí být skladem; bude dodán nejpozději do 3 týdnů. 1 M = cca 18 mm 27

28 Přístroje pro komunikaci po sběrnici ABB i-bus KNX Pro přístroje Název Typové číslo Barva / Parametr Objednací číslo Jednot. bal. ks Pro design Rozhraní KNX/kotel/chladič, 1násobné, 0 10 V, řadové, centrální ovladače HVAC Rozhraní mezi KNX systémem a generátorem tepla (kotlem) respektive chladičem. Pomocí analogového výstupu (0 10 V) lze nastavit požadovanou teplotu a nastavení přenést do kotle/chladiče. Nastavená hodnota je přijímána přes sběrnici KNX. Přes 2 binární vstupy je možné sledovat stav kotle/chladiče (přes bezpotenciálové kontakty) a posílat jej přes sběrnici KNX. Přístroj má integrovaný reléový výstup (5 A) pro přepínání nebo zapnutí/vypnutí kotle/chladiče. Pomocí přídavného reléového výstupu (5 A) lze zapnout/vypnout čerpadlo kotle/chladiče. Přes 3 binární vstupy je možné sledovat stav čerpadla (přes bezpotenciálové kontakty) a vyhodnocovat zpětnou vazbu k ovládání čerpadla. Zařízení podporuje nástroj ABB i-bus Tool pro pokročilou diagnostiku a vylepšené uvedení do provozu. Šířka: 6 M BCI/S CDG110222R Aplikační kontrolér HVAC, řadový Automatizační řídicí jednotka s předdefinovanými moduly pro komplexní automatizační řešení vytápění, větrání a klimatizace (HVAC) z centrálního zařízení HVAC až po automatizaci místností pro splnění cílů energetické účinnosti, jako je EN nebo LEED. Moduly automatizace, např.: plán, kalibrace nastavených bodů, výpočet tepelné křivky, protokolování dat a sledování přístrojů. Vlastní automatizační moduly mohou být vytvořeny grafickým logickým editorem. Řídicí jednotka má automaticky generované webové rozhraní pro sledování a správu systému KNX. Přístroj AC/S má další zabudovanou obousměrnou KNX-BACnet/IP bránu (server) pro výměnu dat s nadřazenými systémy správy budov. Nastavení a ovládání se provádí přes ETS a vyšší. Další dodatečné softwarové aplikace nejsou potřeba. Šířka: 4 M AC/S základní 2CDG110205R AC/S BACnet 2CDG110206R Brána hlasového ovládání Busch-VoiceControl, řadová Certifikovaná brána hlasového ovládání pro kombinaci systému KNX s hlasovým řídicím systémem. Komunikační brána umožňující hlasové spojení s komponenty KNX skrze zařízení Apple, Amazon nebo Google. Tento přístroj umožňuje ovládat osvětlení, stínění nebo regulovat prostorovou teplotu pomocí jednoduchých hlasových pokynů. Je možné použít až 99 funkcí. Busch-VoiceControl je oficiálním certifikovaným příslušenstvím pro hlasové ovládání přes Apple HomeKit, Amazon Alexa a Google Assistant. Kompletní uvedení do provozu pomocí webového prohlížeče. Pomocné napájení 5-36 V DC (SELV), např. CP-D 24/2,5. Šířka: 4 M VCO/S CKA006136A Výrobek nemusí být skladem; bude dodán nejpozději do 3 týdnů. 1 M = cca 18 mm

29 Přístroje pro komunikaci po sběrnici ABB i-bus KNX Pro přístroje Název / Typové číslo Barva Design ID Objednací číslo Jednot. bal. ks Pro design Prvek ovládací dotykový 1násobný,, zapuštěný Volně programovatelný multifunkční ovládací prvek s hloubkou pouhých 9,5 mm. Ikony a/nebo texty mohou být editovány pomocí webového konfiguračního nástroje. Objednání je možné pouze s uvedením designového ID, které je uvedeno níže nebo se generuje dle zvoleného symbolu a popisku. Podporuje KNX funkcionality prostřednictvím inovativní barevné koncepce označovacích symbolů (žlutá = osvětlení, modrá = žaluzie, oranžová = termostaty, červeno-fialová = scény, bílá = neutrální nebo bez přiřazení funkce) nebo pro standardní podsvícení červenou a zelenou barvou. Funkce: spínání, stmívání, žaluzie, posílání hodnot, scény apod. Rozměry (v š): mm TB/U1.1.1-CG bílá F5XVPB7C 2CKA006300A TB/U1.1.1-CG černá F5XVPBZQ 2CKA006300A TB/U1.1.1-CG individuální design použít konfigurátor 58) 2CKA006300A Prvek ovládací dotykový 1násobný,, zapuštěný Volně programovatelný multifunkční ovládací prvek s hloubkou pouhých 9,5 mm. Ikony a/nebo texty mohou být editovány pomocí webového konfiguračního nástroje. Objednání je možné pouze s uvedením designového ID, které je uvedeno níže nebo se generuje dle zvoleného symbolu a popisku. Podporuje KNX funkcionality prostřednictvím inovativní barevné koncepce označovacích symbolů (žlutá = osvětlení, modrá = žaluzie, oranžová = termostaty, červeno-fialová = scény, bílá = neutrální nebo bez přiřazení funkce) nebo pro standardní podsvícení červenou a zelenou barvou. Funkce: spínání, stmívání, žaluzie, posílání hodnot, scény apod. Rozměry (v š): mm TB/U1.2.1-CG bílá F5XVPB7K 2CKA006300A TB/U1.2.1-CG černá F5XVPBZP 2CKA006300A TB/U1.2.1-CG individuální design použít konfigurátor 58) 2CKA006300A Prvek ovládací dotykový 1násobný,, zapuštěný Volně programovatelný multifunkční ovládací prvek s hloubkou pouhých 9,5 mm. Ikony a/nebo texty mohou být editovány pomocí webového konfiguračního nástroje. Objednání je možné pouze s uvedením designového ID, které je uvedeno níže nebo se generuje dle zvoleného symbolu a popisku. Podporuje KNX funkcionality prostřednictvím inovativní barevné koncepce označovacích symbolů (žlutá = osvětlení, modrá = žaluzie, oranžová = termostaty, červeno-fialová = scény, bílá = neutrální nebo bez přiřazení funkce) nebo pro standardní podsvícení červenou a zelenou barvou. Funkce: spínání, stmívání, žaluzie, posílání hodnot, scény apod. Rozměry (v š): mm TB/U1.3.1-CG bílá F5XVPB74 2CKA006300A TB/U1.3.1-CG černá F5XVPBZS 2CKA006300A TB/U1.3.1-CG individuální design použít konfigurátor 58) 2CKA006300A ) Individuální vzhled tlačítka lze jednoduše editovat přes webový prohlížeč na tomto odkaze (generuje speciální ID kód Design ID ): Výrobek nemusí být skladem; bude dodán nejpozději do 3 týdnů. 29

30 Přístroje pro komunikaci po sběrnici ABB i-bus KNX Pro přístroje Název / Typové číslo Barva Design ID Objednací číslo Jednot. bal. ks Pro design Prvek ovládací dotykový 2násobný,, zapuštěný Volně programovatelný multifunkční ovládací prvek s hloubkou pouhých 9,5 mm. Ikony a/nebo texty mohou být editovány pomocí webového konfiguračního nástroje. Objednání je možné pouze s uvedením designového ID, které je uvedeno níže nebo se generuje dle zvoleného symbolu a popisku. Podporuje KNX funkcionality prostřednictvím inovativní barevné koncepce označovacích symbolů (žlutá = osvětlení, modrá = žaluzie, oranžová = termostaty, červeno-fialová = scény, bílá = neutrální nebo bez přiřazení funkce) nebo pro standardní podsvícení červenou a zelenou barvou. Funkce: spínání, stmívání, žaluzie, posílání hodnot, scény apod. Rozměry (v š): mm TB/U2.4.1-CG bílá F5XVPB79 2CKA006300A TB/U2.4.1-CG černá F5XVPBZH 2CKA006300A TB/U2.4.1-CG individuální design použít konfigurátor 58) 2CKA006300A Prvek ovládací dotykový 2násobný,, zapuštěný Volně programovatelný multifunkční ovládací prvek s hloubkou pouhých 9,5 mm. Ikony a/nebo texty mohou být editovány pomocí webového konfiguračního nástroje. Objednání je možné pouze s uvedením designového ID, které je uvedeno níže nebo se generuje dle zvoleného symbolu a popisku. Podporuje KNX funkcionality prostřednictvím inovativní barevné koncepce označovacích symbolů (žlutá = osvětlení, modrá = žaluzie, oranžová = termostaty, červeno-fialová = scény, bílá = neutrální nebo bez přiřazení funkce) nebo pro standardní podsvícení červenou a zelenou barvou. Funkce: spínání, stmívání, žaluzie, posílání hodnot, scény apod. Rozměry (v š): mm TB/U2.5.1-CG bílá F5XVPB7Z 2CKA006300A TB/U2.5.1-CG černá F5XVPBZR 2CKA006300A TB/U2.5.1-CG individuální design použít konfigurátor 58) 2CKA006300A Prvek ovládací dotykový 2násobný,, zapuštěný Volně programovatelný multifunkční ovládací prvek s hloubkou pouhých 9,5 mm. Ikony a/nebo texty mohou být editovány pomocí webového konfiguračního nástroje. Objednání je možné pouze s uvedením designového ID, které je uvedeno níže nebo se generuje dle zvoleného symbolu a popisku. Podporuje KNX funkcionality prostřednictvím inovativní barevné koncepce označovacích symbolů (žlutá = osvětlení, modrá = žaluzie, oranžová = termostaty, červeno-fialová = scény, bílá = neutrální nebo bez přiřazení funkce) nebo pro standardní podsvícení červenou a zelenou barvou. Funkce: spínání, stmívání, žaluzie, posílání hodnot, scény apod. Rozměry (v š): mm TB/U2.7.1-CG bílá F5XVPB7W 2CKA006300A TB/U2.7.1-CG černá F5XVPBZV 2CKA006300A TB/U2.7.1-CG individuální design použít konfigurátor 58) 2CKA006300A ) Individuální vzhled tlačítka lze jednoduše editovat přes webový prohlížeč na tomto odkaze (generuje speciální ID kód Design ID ): Výrobek nemusí být skladem; bude dodán nejpozději do 3 týdnů.

31 Přístroje pro komunikaci po sběrnici ABB i-bus KNX Pro přístroje Název / Typové číslo Barva Design ID Objednací číslo Jednot. bal. ks Pro design Prvek ovládací dotykový 2násobný,, zapuštěný Volně programovatelný multifunkční ovládací prvek s hloubkou pouhých 9,5 mm. Ikony a/nebo texty mohou být editovány pomocí webového konfiguračního nástroje. Objednání je možné pouze s uvedením designového ID, které je uvedeno níže nebo se generuje dle zvoleného symbolu a popisku. Podporuje KNX funkcionality prostřednictvím inovativní barevné koncepce označovacích symbolů (žlutá = osvětlení, modrá = žaluzie, oranžová = termostaty, červeno-fialová = scény, bílá = neutrální nebo bez přiřazení funkce) nebo pro standardní podsvícení červenou a zelenou barvou. Funkce: spínání, stmívání, žaluzie, posílání hodnot, scény apod. Rozměry (v š): mm TB/U2.8.1-CG bílá F5XVPB7D 2CKA006300A TB/U2.8.1-CG černá F5XVPBZU 2CKA006300A TB/U2.8.1-CG individuální design použít konfigurátor 58) 2CKA006300A Prvek ovládací dotykový 4násobný,, zapuštěný Volně programovatelný multifunkční ovládací prvek s hloubkou pouhých 9,5 mm. Ikony a/nebo texty mohou být editovány pomocí webového konfiguračního nástroje. Objednání je možné pouze s uvedením designového ID, které je uvedeno níže nebo se generuje dle zvoleného symbolu a popisku. Podporuje KNX funkcionality prostřednictvím inovativní barevné koncepce označovacích symbolů (žlutá = osvětlení, modrá = žaluzie, oranžová = termostaty, červeno-fialová = scény, bílá = neutrální nebo bez přiřazení funkce) nebo pro standardní podsvícení červenou a zelenou barvou. Funkce: spínání, stmívání, žaluzie, posílání hodnot, scény apod. Rozměry (v š): mm TB/U4.4.1-CG bílá F5XVPBZF 2CKA006300A TB/U4.4.1-CG černá F5XVPBZ4 2CKA006300A TB/U4.4.1-CG individuální design použít konfigurátor 58) 2CKA006300A Prvek ovládací dotykový 4násobný,, zapuštěný Volně programovatelný multifunkční ovládací prvek s hloubkou pouhých 9,5 mm. Ikony a/nebo texty mohou být editovány pomocí webového konfiguračního nástroje. Objednání je možné pouze s uvedením designového ID, které je uvedeno níže nebo se generuje dle zvoleného symbolu a popisku. Podporuje KNX funkcionality prostřednictvím inovativní barevné koncepce označovacích symbolů (žlutá = osvětlení, modrá = žaluzie, oranžová = termostaty, červeno-fialová = scény, bílá = neutrální nebo bez přiřazení funkce) nebo pro standardní podsvícení červenou a zelenou barvou. Funkce: spínání, stmívání, žaluzie, posílání hodnot, scény apod. Rozměry (v š): mm TB/U4.5.1-CG bílá F5XVPBZY 2CKA006300A TB/U4.5.1-CG černá F5XVPBZK 2CKA006300A TB/U4.5.1-CG individuální design použít konfigurátor 58) 2CKA006300A ) Individuální vzhled tlačítka lze jednoduše editovat přes webový prohlížeč na tomto odkaze (generuje speciální ID kód Design ID ): Výrobek nemusí být skladem; bude dodán nejpozději do 3 týdnů. 31

32 Přístroje pro komunikaci po sběrnici ABB i-bus KNX Pro přístroje Název / Typové číslo Barva Design ID Objednací číslo Jednot. bal. ks Pro design Prvek ovládací dotykový 4násobný,, zapuštěný Volně programovatelný multifunkční ovládací prvek s hloubkou pouhých 9,5 mm. Ikony a/nebo texty mohou být editovány pomocí webového konfiguračního nástroje. Objednání je možné pouze s uvedením designového ID, které je uvedeno níže nebo se generuje dle zvoleného symbolu a popisku. Podporuje KNX funkcionality prostřednictvím inovativní barevné koncepce označovacích symbolů (žlutá = osvětlení, modrá = žaluzie, oranžová = termostaty, červeno-fialová = scény, bílá = neutrální nebo bez přiřazení funkce) nebo pro standardní podsvícení červenou a zelenou barvou. Funkce: spínání, stmívání, žaluzie, posílání hodnot, scény apod. Rozměry (v š): mm TB/U4.7.1-CG bílá F5XVPBZ8 2CKA006300A TB/U4.7.1-CG černá F5XVPBZG 2CKA006300A TB/U4.7.1-CG individuální design použít konfigurátor 58) 2CKA006300A Prvek ovládací dotykový 4násobný,, zapuštěný Volně programovatelný multifunkční ovládací prvek s hloubkou pouhých 9,5 mm. Ikony a/nebo texty mohou být editovány pomocí webového konfiguračního nástroje. Objednání je možné pouze s uvedením designového ID, které je uvedeno níže nebo se generuje dle zvoleného symbolu a popisku. Podporuje KNX funkcionality prostřednictvím inovativní barevné koncepce označovacích symbolů (žlutá = osvětlení, modrá = žaluzie, oranžová = termostaty, červeno-fialová = scény, bílá = neutrální nebo bez přiřazení funkce) nebo pro standardní podsvícení červenou a zelenou barvou. Funkce: spínání, stmívání, žaluzie, posílání hodnot, scény apod. Rozměry (v š): mm TB/U4.8.1-CG bílá F5XVPBZ2 2CKA006300A TB/U4.8.1-CG černá F5XVPBZJ 2CKA006300A TB/U4.8.1-CG individuální design použít konfigurátor 58) 2CKA006300A Prvek ovládací dotykový 6násobný,, zapuštěný Volně programovatelný multifunkční ovládací prvek s hloubkou pouhých 9,5 mm. Ikony a/nebo texty mohou být editovány pomocí webového konfiguračního nástroje. Objednání je možné pouze s uvedením designového ID, které je uvedeno níže nebo se generuje dle zvoleného symbolu a popisku. Podporuje KNX funkcionality prostřednictvím inovativní barevné koncepce označovacích symbolů (žlutá = osvětlení, modrá = žaluzie, oranžová = termostaty, červeno-fialová = scény, bílá = neutrální nebo bez přiřazení funkce) nebo pro standardní podsvícení červenou a zelenou barvou. Funkce: spínání, stmívání, žaluzie, posílání hodnot, scény apod. Rozměry (v š): mm TB/U6.4.1-CG bílá F5XVPBZN 2CKA006300A TB/U6.4.1-CG černá F5XVPBZ6 2CKA006300A TB/U6.4.1-CG individuální design použít konfigurátor 58) 2CKA006300A ) Individuální vzhled tlačítka lze jednoduše editovat přes webový prohlížeč na tomto odkaze (generuje speciální ID kód Design ID ): Výrobek nemusí být skladem; bude dodán nejpozději do 3 týdnů.

33 Přístroje pro komunikaci po sběrnici ABB i-bus KNX Pro přístroje Název / Typové číslo Barva Design ID Objednací číslo Jednot. bal. ks Pro design Prvek ovládací dotykový 6násobný,, zapuštěný Volně programovatelný multifunkční ovládací prvek s hloubkou pouhých 9,5 mm. Ikony a/nebo texty mohou být editovány pomocí webového konfiguračního nástroje. Objednání je možné pouze s uvedením designového ID, které je uvedeno níže nebo se generuje dle zvoleného symbolu a popisku. Podporuje KNX funkcionality prostřednictvím inovativní barevné koncepce označovacích symbolů (žlutá = osvětlení, modrá = žaluzie, oranžová = termostaty, červeno-fialová = scény, bílá = neutrální nebo bez přiřazení funkce) nebo pro standardní podsvícení červenou a zelenou barvou. Funkce: spínání, stmívání, žaluzie, posílání hodnot, scény apod. Rozměry (v š): mm TB/U6.5.1-CG bílá F5XVPBZ3 2CKA006300A TB/U6.5.1-CG černá F5XVPBZT 2CKA006300A TB/U6.5.1-CG individuální design použít konfigurátor 58) 2CKA006300A Prvek ovládací dotykový 6násobný,, zapuštěný Volně programovatelný multifunkční ovládací prvek s hloubkou pouhých 9,5 mm. Ikony a/nebo texty mohou být editovány pomocí webového konfiguračního nástroje. Objednání je možné pouze s uvedením designového ID, které je uvedeno níže nebo se generuje dle zvoleného symbolu a popisku. Podporuje KNX funkcionality prostřednictvím inovativní barevné koncepce označovacích symbolů (žlutá = osvětlení, modrá = žaluzie, oranžová = termostaty, červeno-fialová = scény, bílá = neutrální nebo bez přiřazení funkce) nebo pro standardní podsvícení červenou a zelenou barvou. Funkce: spínání, stmívání, žaluzie, posílání hodnot, scény apod. Rozměry (v š): mm TB/U6.7.1-CG bílá F5XVPBZB 2CKA006300A TB/U6.7.1-CG černá F5XVPBZ5 2CKA006300A TB/U6.7.1-CG individuální design použít konfigurátor 58) 2CKA006300A Prvek ovládací dotykový 6násobný,, zapuštěný Volně programovatelný multifunkční ovládací prvek s hloubkou pouhých 9,5 mm. Ikony a/nebo texty mohou být editovány pomocí webového konfiguračního nástroje. Objednání je možné pouze s uvedením designového ID, které je uvedeno níže nebo se generuje dle zvoleného symbolu a popisku. Podporuje KNX funkcionality prostřednictvím inovativní barevné koncepce označovacích symbolů (žlutá = osvětlení, modrá = žaluzie, oranžová = termostaty, červeno-fialová = scény, bílá = neutrální nebo bez přiřazení funkce) nebo pro standardní podsvícení červenou a zelenou barvou. Funkce: spínání, stmívání, žaluzie, posílání hodnot, scény apod. Rozměry (v š): mm TB/U6.8.1-CG bílá F5XVPBZA 2CKA006300A TB/U6.8.1-CG černá F5XVPBZC 2CKA006300A TB/U6.8.1-CG individuální design použít konfigurátor 58) 2CKA006300A ) Individuální vzhled tlačítka lze jednoduše editovat přes webový prohlížeč na tomto odkaze (generuje speciální ID kód Design ID ): Výrobek nemusí být skladem; bude dodán nejpozději do 3 týdnů. 33

34 Přístroje pro komunikaci po sběrnici ABB i-bus KNX Pro přístroje Název / Typové číslo Barva Design ID Objednací číslo Jednot. bal. ks Pro design Prvek ovládací dotykový 12násobný,, zapuštěný Volně programovatelný multifunkční ovládací prvek s hloubkou pouhých 9,5 mm. Ikony a/nebo texty mohou být editovány pomocí webového konfiguračního nástroje. Objednání je možné pouze s uvedením designového ID, které je uvedeno níže nebo se generuje dle zvoleného symbolu a popisku. Podporuje KNX funkcionality prostřednictvím inovativní barevné koncepce označovacích symbolů (žlutá = osvětlení, modrá = žaluzie, oranžová = termostaty, červeno-fialová = scény, bílá = neutrální nebo bez přiřazení funkce) nebo pro standardní podsvícení červenou a zelenou barvou. Funkce: spínání, stmívání, žaluzie, posílání hodnot, scény apod. Rozměry (v š): mm TB/U CG bílá F5XVPB7J 2CKA006300A TB/U CG černá F5XVPBZ7 2CKA006300A TB/U CG individuální design použít konfigurátor 58) 2CKA006300A Prvek ovládací dotykový 12násobný,, zapuštěný Volně programovatelný multifunkční ovládací prvek s hloubkou pouhých 9,5 mm. Ikony a/nebo texty mohou být editovány pomocí webového konfiguračního nástroje. Objednání je možné pouze s uvedením designového ID, které je uvedeno níže nebo se generuje dle zvoleného symbolu a popisku. Podporuje KNX funkcionality prostřednictvím inovativní barevné koncepce označovacích symbolů (žlutá = osvětlení, modrá = žaluzie, oranžová = termostaty, červeno-fialová = scény, bílá = neutrální nebo bez přiřazení funkce) nebo pro standardní podsvícení červenou a zelenou barvou. Funkce: spínání, stmívání, žaluzie, posílání hodnot, scény apod. Rozměry (v š): mm TB/U CG bílá F5XVPB7G 2CKA006300A TB/U CG černá F5XVPBZE 2CKA006300A TB/U CG individuální design použít konfigurátor 58) 2CKA006300A Prvek ovládací dotykový 4násobný kombinovaný, s termostatem,, zapuštěný Volně programovatelný multifunkční ovládací prvek s hloubkou pouhých 9,5 mm. Ikony a/nebo texty mohou být editovány pomocí webového konfiguračního nástroje. Objednání je možné pouze s uvedením designového ID, které je uvedeno níže nebo se generuje dle zvoleného symbolu a popisku. Podporuje KNX funkcionality prostřednictvím inovativní barevné koncepce označovacích symbolů (žlutá = osvětlení, modrá = žaluzie, oranžová = termostaty, červeno-fialová = scény, bílá = neutrální nebo bez přiřazení funkce) nebo pro standardní podsvícení červenou a zelenou barvou. Funkce: spínání, stmívání, žaluzie, posílání hodnot, scény apod. Ovládací prvek s funkcemi řízení teploty v místnosti s využitím ovládacích hlavic ventilů, ve spojení s akčními členy topení. Pro ruční nebo automatické řízení fan-coilových jednotek a pro konvenční topné nebo chladicí zařízení. Pomocné napájení 24 V DC (SELV), např. CP-D 24/2,5. Rozměry (v š): mm TBR/U4.7.1-CG bílá F5XVPB7A 2CKA006300A TBR/U4.7.1-CG černá F5XVPB73 2CKA006300A TBR/U4.7.1-CG individuální design použít konfigurátor 58) 2CKA006300A ) Individuální vzhled tlačítka lze jednoduše editovat přes webový prohlížeč na tomto odkaze (generuje speciální ID kód Design ID ): Výrobek nemusí být skladem; bude dodán nejpozději do 3 týdnů.

35 Přístroje pro komunikaci po sběrnici ABB i-bus KNX Pro přístroje Název / Typové číslo Barva Design ID Objednací číslo Jednot. bal. ks Pro design Prvek ovládací dotykový 4násobný kombinovaný, s termostatem,, zapuštěný Volně programovatelný multifunkční ovládací prvek s hloubkou pouhých 9,5 mm. Ikony a/nebo texty mohou být editovány pomocí webového konfiguračního nástroje. Objednání je možné pouze s uvedením designového ID, které je uvedeno níže nebo se generuje dle zvoleného symbolu a popisku. Podporuje KNX funkcionality prostřednictvím inovativní barevné koncepce označovacích symbolů (žlutá = osvětlení, modrá = žaluzie, oranžová = termostaty, červeno-fialová = scény, bílá = neutrální nebo bez přiřazení funkce) nebo pro standardní podsvícení červenou a zelenou barvou. Funkce: spínání, stmívání, žaluzie, posílání hodnot, scény apod. Ovládací prvek s funkcemi řízení teploty v místnosti s využitím ovládacích hlavic ventilů, ve spojení s akčními členy topení. Pro ruční nebo automatické řízení fan-coilových jednotek a pro konvenční topné nebo chladicí zařízení. Pomocné napájení 24 V DC (SELV), např. CP-D 24/2,5. Rozměry (v š): mm TBR/U4.8.1-CG bílá F5XVPB7B 2CKA006300A TBR/U4.8.1-CG černá F5XVPB7N 2CKA006300A TBR/U4.8.1-CG individuální design použít konfigurátor 58) 2CKA006300A Termostat prostorový dotykový,, zapuštěný Ovládací prvek s hloubkou pouhých 9,5 mm s funkcemi řízení teploty v místnosti s využitím ovládacích hlavic ventilů, ve spojení s akčními členy topení. Pro ruční nebo automatické řízení fan-coilových jednotek a pro konvenční topné nebo chladicí zařízení. Ikony a/nebo texty mohou být editovány pomocí webového konfiguračního nástroje. Objednání je možné pouze s uvedením designového ID, které je uvedeno níže nebo se generuje dle zvoleného symbolu a popisku. Podporuje KNX funkcionality prostřednictvím inovativní barevné koncepce označovacích symbolů (žlutá = osvětlení, modrá = žaluzie, oranžová = termostaty, červeno-fialová = scény, bílá = neutrální nebo bez přiřazení funkce) nebo pro standardní podsvícení červenou a zelenou barvou. Pomocné napájení 24 V DC (SELV), např. CP-D 24/2,5.. Rozměry (v š): mm TR/U.1.1-CG bílá F5XVPB7P 2CKA006300A TR/U.1.1-CG černá F5XVPB7M 2CKA006300A TR/U.1.1-CG individuální design použít konfigurátor 58) 2CKA006300A Termostat prostorový dotykový,, zapuštěný Ovládací prvek s hloubkou pouhých 9,5 mm s funkcemi řízení teploty v místnosti s využitím ovládacích hlavic ventilů, ve spojení s akčními členy topení. Pro ruční nebo automatické řízení fan-coilových jednotek a pro konvenční topné nebo chladicí zařízení. Ikony a/nebo texty mohou být editovány pomocí webového konfiguračního nástroje. Objednání je možné pouze s uvedením designového ID, které je uvedeno níže nebo se generuje dle zvoleného symbolu a popisku. Podporuje KNX funkcionality prostřednictvím inovativní barevné koncepce označovacích symbolů (žlutá = osvětlení, modrá = žaluzie, oranžová = termostaty, červeno-fialová = scény, bílá = neutrální nebo bez přiřazení funkce) nebo pro standardní podsvícení červenou a zelenou barvou. Pomocné napájení 24 V DC (SELV), např. CP-D 24/2,5.. Rozměry (v š): mm TR/U.2.1-CG bílá F5XVPB77 2CKA006300A TR/U.2.1-CG černá F5XVPB7S 2CKA006300A TR/U.2.1-CG individuální design použít konfigurátor 58) 2CKA006300A ) Individuální vzhled tlačítka lze jednoduše editovat přes webový prohlížeč na tomto odkaze (generuje speciální ID kód Design ID ): Výrobek nemusí být skladem; bude dodán nejpozději do 3 týdnů. 35

36 Přístroje pro komunikaci po sběrnici ABB i-bus KNX Pro přístroje Název / Typové číslo Barva Design ID Objednací číslo Jednot. bal. ks Pro design Termostat prostorový dotykový,, zapuštěný Ovládací prvek s hloubkou pouhých 9,5 mm s funkcemi řízení teploty v místnosti s využitím ovládacích hlavic ventilů, ve spojení s akčními členy topení. Pro ruční nebo automatické řízení fan-coilových jednotek a pro konvenční topné nebo chladicí zařízení. Ikony a/nebo texty mohou být editovány pomocí webového konfiguračního nástroje. Objednání je možné pouze s uvedením designového ID, které je uvedeno níže nebo se generuje dle zvoleného symbolu a popisku. Podporuje KNX funkcionality prostřednictvím inovativní barevné koncepce označovacích symbolů (žlutá = osvětlení, modrá = žaluzie, oranžová = termostaty, červeno-fialová = scény, bílá = neutrální nebo bez přiřazení funkce) nebo pro standardní podsvícení červenou a zelenou barvou. Pomocné napájení 24 V DC (SELV), např. CP-D 24/2,5.. Rozměry (v š): mm TR/U.3.1-CG bílá F5XVPB7E 2CKA006300A TR/U.3.1-CG černá F5XVPB7Q 2CKA006300A TR/U.3.1-CG individuální design použít konfigurátor 58) 2CKA006300A Snímač pohybu Busch-Watchdog 180 Standard,, zapuštěný Čtyřkanálový snímač pohybu s hloubkou pouhých 9,5 mm. Ikony a/nebo texty mohou být editovány pomocí webového konfiguračního nástroje. Objednání je možné pouze s uvedením designového ID, které je uvedeno níže. Dosah: čelně 6 m, bočně 6 m Úhel záběru: 180 Nastavení intenzity okolního osvětlení: 1 lx až 500 lx Montážní výška: 1,1 m Montážní poloha: svislá Rozměry (v š): mm TBW/U.1.1-CG bílá F5XVPB7U 2CKA006300A TBW/U.1.1-CG černá F5XVPB7H 2CKA006300A Snímač pohybu Busch-Watchdog 180 Standard,, zapuštěný Čtyřkanálový snímač pohybu s hloubkou pouhých 9,5 mm. Ikony a/nebo texty mohou být editovány pomocí webového konfiguračního nástroje. Objednání je možné pouze s uvedením designového ID, které je uvedeno níže. Dosah: čelně 6 m, bočně 6 m Úhel záběru: 180 Nastavení intenzity okolního osvětlení: 1 lx až 500 lx Montážní výška: 1,1 m Montážní poloha: svislá Rozměry (v š): mm TBW/U.2.1-CG bílá F5XVPB7X 2CKA006300A TBW/U.2.1-CG černá F5XVPB7V 2CKA006300A ) Individuální vzhled tlačítka lze jednoduše editovat přes webový prohlížeč na tomto odkaze (generuje speciální ID kód Design ID ): Výrobek nemusí být skladem; bude dodán nejpozději do 3 týdnů.

37 Přístroje pro komunikaci po sběrnici ABB i-bus KNX Pro přístroje Název / Typové číslo Barva Design ID Objednací číslo Jednot. bal. ks Pro design Snímač pohybu Busch-Watchdog 180 Standard,, zapuštěný Čtyřkanálový snímač pohybu s hloubkou pouhých 9,5 mm. Ikony a/nebo texty mohou být editovány pomocí webového konfiguračního nástroje. Objednání je možné pouze s uvedením designového ID, které je uvedeno níže. Dosah: čelně 6 m, bočně 6 m Úhel záběru: 180 Nastavení intenzity okolního osvětlení: 1 lx až 500 lx Montážní výška: 1,1 m Montážní poloha: svislá Rozměry (v š): mm TBW/U.3.1-CG bílá F5XVPB71 2CKA006300A TBW/U.3.1-CG černá F5XVPB7R 2CKA006300A TBW/U.3.1-CG individuální design použít konfigurátor 58) 2CKA006300A Ovladač hotelový vnější bez čtečky karet,, zapuštěný Ovládací prvek bez čtečky karet pro přístupové systémy hotelových pokojů s hloubkou pouhých 9,5 mm. Ikony a/nebo texty mohou být editovány pomocí webového konfiguračního nástroje. Volně programovatelné ikony a/nebo text: Nerušit, Úklid, Zvonek. Objednání je možné pouze s uvedením designového ID, které je uvedeno níže nebo se generuje dle zvoleného symbolu a popisku. Rozměry (v š): mm TA/U3.1.1-CG bílá F5XVPB76 2CKA006300A TA/U3.1.1-CG černá F5XVPBZ1 2CKA006300A TA/U3.1.1-CG individuální design použít konfigurátor 58) 2CKA006300A Ovladač hotelový vnější bez čtečky karet,, zapuštěný Ovládací prvek bez čtečky karet pro přístupové systémy hotelových pokojů s hloubkou pouhých 9,5 mm. Ikony a/nebo texty mohou být editovány pomocí webového konfiguračního nástroje. Volně programovatelné ikony a/nebo text: Nerušit, Úklid, Zvonek. Objednání je možné pouze s uvedením designového ID, které je uvedeno níže nebo se generuje dle zvoleného symbolu a popisku. Rozměry (v š): mm TA/U3.2.1-CG bílá F5XVPB75 2CKA006300A TA/U3.2.1-CG černá F5XVPBZM 2CKA006300A TA/U3.2.1-CG individuální design použít konfigurátor 58) 2CKA006300A ) Individuální vzhled tlačítka lze jednoduše editovat přes webový prohlížeč na tomto odkaze (generuje speciální ID kód Design ID ): Výrobek nemusí být skladem; bude dodán nejpozději do 3 týdnů. 37

38 Přístroje pro komunikaci po sběrnici ABB i-bus KNX Pro přístroje Název / Typové číslo Barva Design ID Objednací číslo Jednot. bal. ks Pro design Ovladač hotelový vnější bez čtečky karet,, zapuštěný Ovládací prvek bez čtečky karet pro přístupové systémy hotelových pokojů s hloubkou pouhých 9,5 mm. Ikony a/nebo texty mohou být editovány pomocí webového konfiguračního nástroje. Volně programovatelné ikony a/nebo text: Nerušit, Úklid, Zvonek. Objednání je možné pouze s uvedením designového ID, které je uvedeno níže nebo se generuje dle zvoleného symbolu a popisku. Rozměry (v š): mm TA/U3.3.1-CG bílá F5XVPB7T 2CKA006300A TA/U3.3.1-CG černá F5XVPBZX 2CKA006300A TA/U3.3.1-CG individuální design použít konfigurátor 58) 2CKA006300A Ovladač hotelový vnější s čtečkou bezkontaktních karet,, zapuštěný Ovládací prvek s čtečkou bezkontaktních karet pro přístupové systémy hotelových pokojů s hloubkou pouhých 9,5 mm. Pro čtení MIFARE RF karet. Ikony a/nebo texty mohou být editovány pomocí webového konfiguračního nástroje. Volně programovatelné ikony a/nebo text: Nerušit, Úklid, Zvonek. Objednání je možné pouze s uvedením designového ID, které je uvedeno níže nebo se generuje dle zvoleného symbolu a popisku. Pomocné napájení 24 V DC (SELV), např. CP-D 24/2,5. Rozměry (v š): mm TLM/U.1.1-CG bílá F5XVPBF6 2CKA006300A TLM/U.1.1-CG černá F5XVPB7F 2CKA006300A TLM/U.1.1-CG individuální design použít konfigurátor 58) 2CKA006300A Ovladač hotelový vnější s čtečkou bezkontaktních karet,, zapuštěný Ovládací prvek s čtečkou bezkontaktních karet pro přístupové systémy hotelových pokojů s hloubkou pouhých 9,5 mm. Pro čtení MIFARE RF karet. Ikony a/nebo texty mohou být editovány pomocí webového konfiguračního nástroje. Volně programovatelné ikony a/nebo text: Nerušit, Úklid, Zvonek. Objednání je možné pouze s uvedením designového ID, které je uvedeno níže nebo se generuje dle zvoleného symbolu a popisku. Pomocné napájení 24 V DC (SELV), např. CP-D 24/2,5. Rozměry (v š): mm TLM/U.2.1-CG bílá F5XVPBF5 2CKA006300A TLM/U.2.1-CG černá F5XVPB78 2CKA006300A TLM/U.2.1-CG individuální design použít konfigurátor 58) 2CKA006300A ) Individuální vzhled tlačítka lze jednoduše editovat přes webový prohlížeč na tomto odkaze (generuje speciální ID kód Design ID ): Výrobek nemusí být skladem; bude dodán nejpozději do 3 týdnů.

39 Přístroje pro komunikaci po sběrnici ABB i-bus KNX Pro přístroje Název / Typové číslo Barva Design ID Objednací číslo Jednot. bal. ks Pro design Ovladač hotelový vnější s čtečkou bezkontaktních karet,, zapuštěný Ovládací prvek s čtečkou bezkontaktních karet pro přístupové systémy hotelových pokojů s hloubkou pouhých 9,5 mm. Pro čtení MIFARE RF karet. Ikony a/nebo texty mohou být editovány pomocí webového konfiguračního nástroje. Volně programovatelné ikony a/nebo text: Nerušit, Úklid, Zvonek. Objednání je možné pouze s uvedením designového ID, které je uvedeno níže nebo se generuje dle zvoleného symbolu a popisku. Pomocné napájení 24 V DC (SELV), např. CP-D 24/2,5. Rozměry (v š): mm TLM/U.3.1-CG bílá F5XVPBFT 2CKA006300A TLM/U.3.1-CG černá F5XVPB7Y 2CKA006300A TLM/U.3.1-CG individuální design použít konfigurátor 58) 2CKA006300A Ovladač hotelový vnitřní s držákem a čtečkou bezkontaktních karet,, konvenční, zapuštěný Ovládací prvek s držákem a čtečkou bezkontaktních karet pro umístění v hotelovém pokoji s hloubkou pouhých 9,5 mm. Pro vkládání nenaprogramovaných MIFARE RF karet. Ikony a/nebo texty mohou být editovány pomocí webového konfiguračního nástroje. Volně programovatelné ikony a/nebo text: Nerušit, Úklid. Objednání je možné pouze s uvedením designového ID, které je uvedeno níže nebo se generuje dle zvoleného symbolu a popisku. Pomocné napájení 24 V DC (SELV), např. CP-D 24/2,5. Rozměry (v š): mm TKK/U.1.1-CG bílá F5XVPBFC 2CKA006300A TKK/U.1.1-CG černá F5XVPB72 2CKA006300A TKK/U.1.1-CG individuální design použít konfigurátor 58) 2CKA006300A Ovladač hotelový vnitřní s držákem a čtečkou bezkontaktních karet,, konvenční, zapuštěný Ovládací prvek s držákem a čtečkou bezkontaktních karet pro umístění v hotelovém pokoji s hloubkou pouhých 9,5 mm. Pro vkládání nenaprogramovaných MIFARE RF karet. Ikony a/nebo texty mohou být editovány pomocí webového konfiguračního nástroje. Volně programovatelné ikony a/nebo text: Nerušit, Úklid. Objednání je možné pouze s uvedením designového ID, které je uvedeno níže nebo se generuje dle zvoleného symbolu a popisku. Pomocné napájení 24 V DC (SELV), např. CP-D 24/2,5. Rozměry (v š): mm TKK/U.3.1-CG bílá F5XVPBF4 2CKA006300A TKK/U.3.1-CG černá F5XVPBF9 2CKA006300A TKK/U.3.1-CG individuální design použít konfigurátor 58) 2CKA006300A ) Individuální vzhled tlačítka lze jednoduše editovat přes webový prohlížeč na tomto odkaze (generuje speciální ID kód Design ID ): Výrobek nemusí být skladem; bude dodán nejpozději do 3 týdnů. 39

40 Přístroje pro komunikaci po sběrnici ABB i-bus KNX Pro přístroje Název / Typové číslo Barva Design ID Objednací číslo Jednot. bal. ks Pro design Ovladač hotelový vnitřní s držákem a čtečkou bezkontaktních karet,, univerzální, zapuštěný Ovládací prvek s držákem a čtečkou bezkontaktních karet pro umístění v hotelovém pokoji s hloubkou pouhých 9,5 mm. Pro vkládání naprogramovaných MIFARE RF karet. Ikony a/nebo texty mohou být editovány pomocí webového konfiguračního nástroje. Volně programovatelné ikony a/nebo text: Nerušit, Úklid. Objednání je možné pouze s uvedením designového ID, které je uvedeno níže nebo se generuje dle zvoleného symbolu a popisku. Pomocné napájení 24 V DC (SELV), např. CP-D 24/2,5. Rozměry (v š): mm TKM/U.1.1-CG bílá F5XVPBFK 2CKA006300A TKM/U.1.1-CG černá F5XVPBFW 2CKA006300A TKM/U.1.1-CG individuální design použít konfigurátor 58) 2CKA006300A Ovladač hotelový vnitřní s držákem a čtečkou bezkontaktních karet,, univerzální, zapuštěný Ovládací prvek s držákem a čtečkou bezkontaktních karet pro umístění v hotelovém pokoji s hloubkou pouhých 9,5 mm. Pro vkládání naprogramovaných MIFARE RF karet. Ikony a/nebo texty mohou být editovány pomocí webového konfiguračního nástroje. Volně programovatelné ikony a/nebo text: Nerušit, Úklid. Objednání je možné pouze s uvedením designového ID, které je uvedeno níže nebo se generuje dle zvoleného symbolu a popisku. Pomocné napájení 24 V DC (SELV), např. CP-D 24/2,5. Rozměry (v š): mm TKM/U.3.1-CG bílá F5XVPBFG 2CKA006300A TKM/U.3.1-CG černá F5XVPBFD 2CKA006300A TKM/U.3.1-CG individuální design použít konfigurátor 58) 2CKA006300A Ovladač hotelový vnější bez čtečky karet a s číslem pokoje,, zapuštěný Ovládací prvek bez čtečky bezkontaktních karet a s podsvíceným číslem pro přístupové systémy hotelových pokojů, s hloubkou pouhých 9,5 mm. Ikony a/nebo texty mohou být editovány pomocí webového konfiguračního nástroje. Volně programovatelné ikony a/nebo text: Nerušit, Úklid, Zvonek. Objednání je možné pouze s uvedením designového ID, které je uvedeno níže nebo se generuje dle zvoleného symbolu a popisku. Pomocné napájení 24 V DC (SELV), např. CP-D 24/2,5. Rozměry (v š): mm TSN/U.2.1-CG bílá 2CKA006300A TSN/U.2.1-CG černá 2CKA006300A TSN/U.2.1-CG individuální design použít konfigurátor 58) 2CKA006300A ) Individuální vzhled tlačítka lze jednoduše editovat přes webový prohlížeč na tomto odkaze (generuje speciální ID kód Design ID ): Výrobek nemusí být skladem; bude dodán nejpozději do 3 týdnů.

41 Přístroje pro komunikaci po sběrnici ABB i-bus KNX Pro přístroje Název / Typové číslo Barva Design ID Objednací číslo Jednot. bal. ks Pro design Ovladač hotelový vnější s čtečkou bezkontaktních karet a s číslem pokoje,, zapuštěný Ovládací prvek s čtečkou bezkontaktních karet a podsvíceným číslem pro přístupové systémy hotelových pokojů, s hloubkou pouhých 9,5 mm. Pro čtení MIFARE RF karet. Ikony a/nebo texty mohou být editovány pomocí webového konfiguračního nástroje. Volně programovatelné ikony a/nebo text: Nerušit, Úklid, Zvonek. Objednání je možné pouze s uvedením designového ID, které je uvedeno níže nebo se generuje dle zvoleného symbolu a popisku. Pomocné napájení 24 V DC (SELV), např. CP-D 24/2,5. Rozměry (v š): mm TSM/U.2.1-CG bílá 2CKA006300A TSM/U.2.1-CG černá 2CKA006300A TSM/U.2.1-CG individuální design použít konfigurátor 58) 2CKA006300A ) Individuální vzhled tlačítka lze jednoduše editovat přes webový prohlížeč na tomto odkaze (generuje speciální ID kód Design ID ): Výrobek nemusí být skladem; bude dodán nejpozději do 3 týdnů. 41

42 Zrušené výrobky Název výrobku Objednací číslo Typové číslo Strana v Katalogu 2018 Element Kryt jednoduchý Kryt jednoduchý s čirým průzorem Kryt jednoduchý s popisovým polem Kryt jednoduchý s potiskem, s čirým průzorem pro spínače řazení 2S (2) Kryt jednoduchý s potiskem, s čirým průzorem pro spínače řazení 3S (3) Kryt dělený Kryt spínače kartového Kryt spínače s otočným ovladačem Kryt zásuvky televizní, rozhlasové (a satelitní) Kryt zásuvky telefonní jednonásobné Kryt zásuvky telefonní dvojnásobné Kryt zásuvky ISDN koncové jednonásobné Kryt zásuvky ISDN průchozí dvojnásobné Kryt zásuvky reproduktorové, komunikační přímé nebo přístroje nabíjecího USB Regulátor hlasitosti Kryt zásuvky komunikační Kryt pro prvky R&M freenet Barva: 01, 03, 04, 07, 21, 22, 24 Kryt pro prvky Panduit TM Mini-Com TM nebo pro přístroj osvětlení s LED Termostat univerzální s otočným nastavením teploty Termostat univerzální programovatelný Kryt ovládače časového mechanického Hodiny spínací programovatelné Kryt časovače Busch-Timer, ovladače časovacího komfortního Busch-Timer nebo snímače kvality vzduchu Kryt stmívače s otočným ovladačem Kryt stmívače s krátkocestným ovladačem Kryt modulu výkonového stmívacího Kryt regulátoru otáček Snímač spínače automatického Vysílač RF dvojtlačítkový, nástěnný Vysílač RF čtyřtlačítkový, nástěnný Spínač s krátkocestným ovladačem, s RF přijímačem pro dálkové ovládání Spínač žaluziový s krátkocestným ovladačem, s RF přijímačem pro dálkové ovládání Vysílač vlhkosti RF, nástěnný Kryt spínače žaluziového dělený s potiskem Kryt spínače žaluziového komfortního s otočným ovladačem 3558E-A E-A E-A E-A E-A E-A E-A E-A E-A E-A E-A E-A E-A E-A E-A E-A E-A E-A , E-A E-A E-A E-A E-A , E-A E-A E-A E-A E-A E-A E-A E-A E-A E-A E-A E-A

43 Zrušené výrobky Název výrobku Objednací číslo Typové číslo Strana v Katalogu 2018 Kryt spínače žaluziového Busch-Jalousiecontrol II s krátkocestným ovladačem Kryt zesilovače s tunerem FM nebo internetového rádia Busch-iNet Kryt přístroje osvětlení s LED, přístroje AudioWorld nebo adaptéru Profil 45 Svorkovnice pětipólová s krytem Kryt zaslepovací Zásuvka centrálního vysávání Zásuvka jednonásobná s ochranným kolíkem, s clonkami Zásuvka jednonásobná s ochranným kolíkem, s clonkami, s popisovým polem Zásuvka jednonásobná s ochranným kolíkem, s clonkami, s víčkem Zásuvka dvojnásobná s ochrannými kolíky, s clonkami, s natočenou dutinou Zásuvka jednonásobná s ochranným kolíkem, s clonkami, s USB nabíjením Zásuvka jednonásobná s ochranným kolíkem, s clonkami, s ochranou před přepětím Optická signalizace poruchy Zásuvka jednonásobná s ochranným kolíkem, s clonkami, s ochranou před přepětím Akustická signalizace poruchy Zásuvka dvojnásobná s ochranným kolíkem, s clonkami, s natočenou dutinou, s ochranou před přepětím. Optická signalizace poruchy. Zásuvka dvojnásobná s ochranným kolíkem, s clonkami, s natočenou dutinou, s ochranou před přepětím. Akustická signalizace poruchy. Zásuvka jednonásobná s ochranným kolíkem, s clonkami Pro náhradní elektrické zdroje Zásuvka jednonásobná s ochranným kolíkem, s clonkami, s ochranou před přepětím Pro náhradní elektrické zdroje Rámeček pro elektroinstalační přístroje jednonásobný Rámeček pro elektroinstalační přístroje dvojnásobný vodorovný Rámeček pro elektroinstalační přístroje trojnásobný vodorovný Rámeček pro elektroinstalační přístroje čtyřnásobný vodorovný Rámeček pro elektroinstalační přístroje pětinásobný vodorovný Rámeček pro elektroinstalační přístroje dvojnásobný svislý Rámeček pro elektroinstalační přístroje trojnásobný svislý Rámeček pro elektroinstalační přístroje čtyřnásobný svislý Time Kryt pro prvky R&M freenet Barva: 01, 03, 08, 26, 32, 33, 34, 36 future linear 3299E-A E-A E-A E-A E-A E-A E-A E-A E-A E-C E-A E-A E-A E-C E-C E-A E-A E-A E-A E-A E-A E-A E-A E-A E-A E-A Kryt pro přístroje AudioWorld, antracitová 2CKA008200A Kryt pro přístroje AudioWorld, slonová kost 2CKA008200A Kryt pro přístroje AudioWorld, hliníková stříbrná 2CKA008200A Kryt pro přístroje AudioWorld, studio bílá 2CKA008200A Kryt pro přístroje AudioWorld, ušlechtilá ocel 2CKA008200A Kryt pro přístroje AudioWorld, mechová bílá 2CKA008200A Kryt pro přístroje AudioWorld, mechová černá 2CKA008200A solo, solo carat Kryt pro přístroje AudioWorld, antracitová 2CKA008200A Kryt pro přístroje AudioWorld, slonová kost 2CKA008200A Kryt pro přístroje AudioWorld, studio bílá 2CKA008200A Kryt pro přístroje AudioWorld, metalická šedá 2CKA008200A

44 Zrušené výrobky Název výrobku Objednací číslo Typové číslo Strana v Katalogu 2018 alpha exclusive Kryt pro přístroje AudioWorld, slonová kost 2CKA008200A G 172 Kryt pro přístroje AudioWorld, alabastrová 2CKA008200A G 172 Kryt pro přístroje AudioWorld, palladium 2CKA008200A Kryt pro přístroje AudioWorld, titanová 2CKA008200A Ego-n Všechny prvky inteligentní elektroinstalace Ego-n už nejsou dostupné. Netýká se produktů s objednacím číslem: 2-D D K B (Tyto produkty jsou nadále platné pro ABB-free@home ) Bezdrátové dálkové ovládání Vysílač RF dvojkanálový, ruční, miniaturní Vysílač RF čtyřkanálový, ruční Barva: 75, 76 Vysílač RF dvojtlačítkový, nástěnný Vysílač RF čtyřtlačítkový, nástěnný Spínač s krátkocestným ovladačem, s RF přijímačem pro dálkové ovládání Spínač žaluziový s krátkocestným ovladačem, s RF přijímačem pro dálkové ovládání Vysílač vlhkosti RF, nástěnný E-A E-A E-A E-A E-A Modul přijímače RF, žaluziový, 24 V, vestavný AudioWorld Zesilovač 2CKA008200A U 303 Zesilovač 2 10 W, řadový 2CKA008200A Předzesilovač pro audiosignál 2CKA008200A U 304 Zdroj napájecí přídavný, řadový 2CKA008200A Rozvodnice a modulární přístroje Blok distribuční 1SNL308010R0000 DBL Spínače a zásuvky IP 44, IP 54, IP 55, IP 66 Přepínač střídavý 3558E-A Přepínač křížový 3558E-A Ovládač přepínací 3558E-A Přepínač střídavý s popisovým polem 3558E-A Ovládač střídavý s popisovým polem 3558E-A Ovládač zapínací s prosvětleným popisovým polem 3558E-A Přepínač sériový 3558E-A Přepínač střídavý dvojitý 3558E-A Ovládač žaluziový jednopólový 3558E-A Zásuvka jednonásobná s ochranným kolíkem, s clonkami, s víčkem 5518E-A Zásuvka jednonásobná s ochranným kolíkem, s clonkami, s víčkem, s ochranou před přepětím 5598E-A Rámeček pro elektroinstalační přístroje jednonásobný 3901E-A00941 Z1 371 Rámeček pro elektroinstalační přístroje dvojnásobný, vodorovný 3901E-A00942 Z1 371 Zásuvky jiných systémů Zásuvka jednonásobná s ochrannými kontakty Barva: B, C, S, D, S2, R2 Zásuvka jednonásobná s ochrannými kontakty, s clonkami, s víčkem Barva: B, C, S, D, H, S2, R2 Zásuvka jednonásobná s ochrannými kontakty, s clonkami Zásuvka jednonásobná s ochrannými kontakty, s clonkami, s víčkem Barva: 01, 03, 04, 07, 21, 22, 24 Zásuvka dvojnásobná s ochrannými kontakty, s clonkami Barva: 01, 03, 04, 07, 21, 22, 24 Zásuvka jednonásobná s ochrannými kontakty, s clonkami, s víčkem Barva: 01, 03, 08, 26, 32, 33, 34, 36 Zásuvka dvojnásobná s ochrannými kontakty, s clonkami Barva: 01, 03, 08, 26, 32, 33, 34, A-A3449.X A-A3499.X E-A E-A E-C E-A F-C

45 Zrušené výrobky Název výrobku Objednací číslo Typové číslo Strana v Katalogu 2018 Zásuvka jednonásobná s ochrannými kontakty, s clonkami, s víčkem, IP 44 Barva: 01, 03, 21, 22, 25 Zásuvka jednonásobná s ochrannými kontakty, s clonkami, s víčkem, IP 44 Barva: 01, 03, 08, 33 Ostatní přístroje 5518E-A E-A Zásuvka vestavná jednonásobná s ochranným kolíkem, s clonkami, s víčkem Zásuvka vestavná jednonásobná s ochranným kolíkem, k upevnění do panelu Barva: B, H, N, P, R, S, Y, Z Zásuvka vestavná jednonásobná s ochranným kolíkem, k upevnění na podložku Barva: B, H, N, P, R, S, Y, Z Úložný materiál Rámeček distanční pro elektronické přístroje NRT 419 Elektroinstalační materiál pro pohyblivé přívody Zásuvka dvojnásobná pohyblivá s ochranným kontaktem, s clonkami, s přímým vývodem Zásuvka pohyblivá trojnásobná s ochrannými kolíky, s vypínačem Trojpólové spínače Blok pomocného kontaktu zapínací 1SFA611610R1001 MCB Blok pomocného kontaktu vypínací 2CMA144691R1000 OA1G Průmyslové vidlice a zásuvky Zásuvka s blokovaným vypínačem a jističem, nástěnná, IP 67, 16 A, 3P+N+PE 2CMA167966R MPM6W 434 Zásuvka s blokovaným vypínačem a jističem, nástěnná, IP 67, 32 A, 3P+N+PE 2CMA168025R MPM6W 434 Zásuvka s blokovaným vypínačem a proudovým chráničem, nástěnná, IP 67, 16 A, 3P+N+PE Zásuvka s blokovaným vypínačem a proudovým chráničem, nástěnná, IP 67, 32 A, 3P+N+PE 2CMA168075R MPR6W 434 2CMA168098R MPR6W 434 Zásuvka s jističem, nástěnná, IP 67, 16 A, 3P+N+PE 2CMA168214R RPM6W 434 Zásuvka s jističem, nástěnná, IP 67, 32 A, 3P+N+PE 2CMA168237R RPM6W 434 Zásuvka s proudovým chráničem, nástěnná, IP 67, 16 A, 3P+N+PE 2CMA168341R RPR6W 434 Zásuvka s proudovým chráničem, nástěnná, IP 67, 32 A, 3P+N+PE 2CMA168364R RPR6W 434 Zásuvka zapuštěná, s instalační krabicí, IP 44, 3P+N+PE, 32 A D Zásuvka nástěnná, IP 44, 3P+N+PE, 16 A D Zásuvka nástěnná, IP 44, 3P+N+PE, 32 A D Zásuvka s blokovaným vypínačem a jističem, nástěnná, IP 67, 16 A, 3P+PE 2CMA167957R MPM6W 440 Zásuvka s blokovaným vypínačem a jističem, nástěnná, IP 67, 32 A, 3P+PE 2CMA168016R MPM6W 440 Zásuvka s blokovaným vypínačem a proudovým chráničem, nástěnná, IP 67, 16 A, 3P+PE Zásuvka s blokovaným vypínačem a proudovým chráničem, nástěnná, IP 67, 32 A, 3P+PE 2CMA168066R MPR6W 440 2CMA168089R MPR6W 440 Zásuvka s jističem, nástěnná, IP 67, 16 A, 3P+PE 2CMA168205R RPM6W 440 Zásuvka s jističem, nástěnná, IP 67, 32 A, 3P+PE 2CMA168228R RPM6W 440 Zásuvka s proudovým chráničem, nástěnná, IP 67, 16 A, 3P+PE 2CMA168332R RPR6W 440 Zásuvka s proudovým chráničem, nástěnná, IP 67, 32 A, 3P+PE 2CMA168355R RPR6W 440 Zásuvka s blokovaným vypínačem a jističem, nástěnná, IP 67, 16 A, 2P+PE 2CMA167949R MPM6W 445 Zásuvka s blokovaným vypínačem a jističem, nástěnná, IP 67, 32 A, 2P+PE 2CMA168008R MPM6W 445 Zásuvka s blokovaným vypínačem a proudovým chráničem, nástěnná, IP 67, 16 A, 2P+PE Zásuvka s blokovaným vypínačem a proudovým chráničem, nástěnná, IP 67, 32 A, 2P+PE 2CMA168058R MPR6W 445 2CMA168081R MPR6W 445 Zásuvka s jističem, nástěnná, IP 67, 16 A, 2P+PE 2CMA168197R RPM6W 445 Zásuvka s jističem, nástěnná, IP 67, 32 A, 2P+PE 2CMA168220R RPM6W 445 Zásuvka s proudovým chráničem, nástěnná, IP 67, 16 A, 2P+PE 2CMA168324R RPR6W 445 Zásuvka s proudovým chráničem, nástěnná, IP 67, 32 A, 2P+PE 2CMA168347R RPR6W 445 Elektroinstalační přístroje pro rozvody ve zdravotnictví Zásuvka vestavná jednonásobná s ochranným kolíkem, k upevnění do panelu Barva: B, H, P, Y, Z Zásuvka vestavná jednonásobná s ochranným kolíkem, k upevnění na podložku Barva: B, H, P, Y, Z Prvky signalizačního systému Tlačítko prosvětlené, dvojité 2TKA002090G1 FAP ABB i-bus KNX Snímač kvality vzduchu kombinovaný, nástěnný 2CDG120038R0011 LGS/A Člen akční topení 6násobný, 24 V, nástěnný 2CDG120032R0011 VAA/A

46 Výběhové výrobky Název výrobku Objednací číslo Typové číslo Strana v Katalogu 2018 Tango Kryt pro přístroje AudioWorld Barva: B, C, S, D, H, N, S2, R2 Snímače pohybu Snímač přítomnosti Busch-Wächter Präsenz tech Barva: studio bílá (mat) Snímač přítomnosti Busch-Wächter Präsenz tech Barva: hliníková stříbrná Snímač přítomnosti Busch-Wächter Präsenz tech DualLINE Barva: studio bílá (mat) Snímač přítomnosti Busch-Wächter Präsenz tech DualLINE Barva: hliníková stříbrná Krabice přístrojová pro snímač přítomnosti Busch-Wächter Präsenz tech (DualLINE) Barva: bílá Krabice přístrojová pro snímač přítomnosti Busch-Wächter Präsenz tech (DualLINE) Barva: hliníková stříbrná AudioWorld 3299A-A CKA006800A CKA006800A CKA006800A / CKA006800A / CKA006899A CKA006899A Reproduktor 2CKA008200A U 304 Domovní audio a videotelefony ABB-Welcome Midi Videotelefon domovní, s hands-free ovládáním 7", bílá barva 2TMA210050W0009 M22331-W 325 Videotelefon domovní, s hands-free ovládáním 7", černá barva 2TMA210050B0002 M22331-B 325 Rozvodnice a modulární přístroje Rozvodnice zapuštěná UK500, IP 30, plechová plná dvířka, 12 modulů 2CPX077600R9999 UK510E 342 Rozvodnice zapuštěná UK500, IP 30, plechová plná dvířka, 24 modulů 2CPX077601R9999 UK520E 342 Rozvodnice zapuštěná UK500, IP 30, plechová plná dvířka, 36 modulů 2CPX077602R9999 UK530E 342 Rozvodnice zapuštěná UK500, IP 30, plechová plná dvířka, 48 modulů 2CPX077603R9999 UK540E 342 Stykač instalační, dvoupólový GHE R0006 ESB V 360 Stykač instalační, čtyřpólový GHE R0006 ESB V AC/DC 360 Přístroje pro montáž do hořlavých podkladů a na ně Kryt spínače jednoduchý 3558A-A651 BH 389 Kryt spínače jednoduchý, s popisovým polem 3558A-A00620 BH 389 Kryt spínače jednoduchý, s průzorem 3558A-A653 BH 389 Kryt spínače jednoduchý, s popisovým polem, s čirým průzorem 3558A-A610 BH 389 Kryt spínače jednoduchý, s průzorem, pro řazení 2S 3558A-A655 BH 389 Kryt spínače dělený 3558A-A652 BH 389 Kryt spínače kartového, s čirým průzorem 3559A-A00700 BH 389 Kryt spínače žaluziového kolébkového, dělený, s potiskem 3558A-A662 BH 390 Kryt zaslepovací, s upevňovacím třmenem 3902A-A001 BH 390 Zásuvka jednonásobná, chráněná, s clonkami, s bezšroub. svorky 5519A-A02357 BH 390 Zásuvka jednonásobná, chráněná, s clonkami a víčkem, s bezšroub. svorky 5519A-A02397 BH 390 Zásuvka dvojnásobná chráněná s clonkami, bezšroub. svorky 5513A-C02357.H 390 Rámečky všech násobností a barev s označením na hořlavé podklady 3901A-B...H Kryt spínače jednoduchý 3558E-A H 392 Kryt spínače jednoduchý, s průzorem 3558E-A H 392 Kryt spínače jednoduchý, s popisovým polem, s čirým průzorem 3558E-A H 392 Kryt spínače jednoduchý, s průzorem, pro řazení 2S 3558E-A H 392 Kryt spínače dělený 3558E-A H 392 Kryt spínače kartového, s čirým průzorem 3559E-A H 392 Kryt spínače žaluziového kolébkového, dělený, s potiskem 3558E-A H 392 Kryt zaslepovací, s upevňovacím třmenem 3902E-A H 393 Zásuvka jednonásobná, chráněná, s clonkami, s bezšroub. sv. 5519E-A H 393 Zásuvka jednonás., chráněná, s clonkami a víčkem, s bezšroub. sv. 5519E-A H 393 Zásuvka dvojnásobná chráněná s clonkami, bezšroub. svorky 5513F-C H 393 Rámečky všech násobností a barev s označením na hořlavé podklady 3901F-A H Průmyslové vidlice a zásuvky Vidlice, 3P+N+PE, 63 A, IP 44, 6 h 2CMA166764R P6 432 Zásuvka spojovací, 3P+N+PE, 63 A, IP 44, 6 h 2CMA166862R C6 432 Zásuvka zapuštěná, s instalační krabicí, IP 44, 3P+N+PE, 16 A D Vidlice, 3P+PE, 63 A, IP 44, 6 h 2CMA166752R P6 438 Zásuvka spojovací, 3P+PE, 63 A, IP 44, 6 h 2CMA166850R C6 438 Vidlice, 2+PE, 63 A, IP 44, 6 h 2CMA166742R P

47 Výběhové výrobky Název výrobku Objednací číslo Typové číslo Strana v Katalogu 2018 Zásuvka spojovací, 2+PE, 63 A, IP 44, 6 h 2CMA166840R C6 443 Vidlice s bočním vývodem D Elektroinstalační přístroje pro rozvody ve zdravotnictví Zásuvka jednonásobná s ochranným kolíkem, s víčkem, se signalizací provozního stavu 5589B-A Vidlice s bočním vývodem D ABB i-bus KNX 3,5" TFT barevný displej s ovladačem otočným ABB-priOn, studio bílá 2CKA006310A G ,5" TFT barevný displej s ovladačem otočným ABB-priOn, bílé sklo 2CKA006310A ,5" TFT barevný displej s ovladačem otočným ABB-priOn, černé sklo 2CKA006310A ,5" TFT barevný displej s ovladačem otočným ABB-priOn, ušlechtilá ocel 2CKA006310A Člen akční konvektoru, řadový, bez manuálního ovládání 2CDG110195R0011 FCA/S Člen akční konvektoru, řadový, s manuálním ovládáním 2CDG110194R0011 FCA/S Člen akční konvektoru, řadový, bez manuálního ovládání 2CDG110196R0011 FCA/S Člen akční konvektoru, řadový, s manuálním ovládáním 2CDG110193R0011 FCA/S

48 ABB s.r.o. Elektrifikace Resslova Jablonec nad Nisou Kontaktní centrum Tel.: Technická podpora Tel.: epj.jablonec@cz.abb.com abb.cz/nizke-napeti nizke-napeti.cz.abb.com Copyright 2019 ABB. Veškerá práva vyhrazena. Vyhrazujeme si právo kdykoliv provádět technické změny nebo upravovat obsah tohoto dokumentu bez předchozího upozornění. 2CHC419001C4602
