1 1 / 6 Normy na a výkonové stav v červnu 2010 Přednáška pro AZVN Aktuální stav v normalizačních dokumentech v rámci TC 38/IEC V současné době probíhají revize norem na a současně přečíslování norem z původního souboru IEC na nový soubor IEC Důvodem byla nutná přestavba souboru předmětových norem z toho důvodu, že se v jednotlivých normách vyskytovaly společné části, které se jinak v každé předmětné normě opakovaly. Základní norma nese označení IEC : Všeobecné požadavky na. Tato norma byla přeložen a vydaná na jaře letošního roku. Stav dalších norem: IEC : Zvláštní požadavky na proudu. CD bylo vypracováno v roce 2007, připomínky byly shromážděny v roce 2008 a v roce 2010 by mělo být CDV. IEC : Zvláštní požadavky na induktivní napětí. CDV má termín IEC : Zvláštní požadavky na kombinované.cd bylo vypracováno v roce 2007, připomínky v roce 2008 a v roce 2010 by mělo být CDV. IEC : Zvláštní požadavky na kapacitní napětí. V roce 2009 byl CDV, výsledek hlasování schváleno, připomínky a výsledek dosud nejsou k dispozici, letos má být FDIS. IEC : Dodatečné všeobecné požadavky na elektronické a samostatné senzory malého výkonu. Projekt byl schválen v roce 2009 a letos na jaře by měl být CD. Další normy budou postupně zpracovávány. Soubor norem IEC zůstává v platnosti až do data schválení odpovídajících norem souboru IEC Podle původního schématu by měl nový soubor obsahovat tyto normy, které budou mít vazbu na původní soubor IEC 60044: IEC : Transformátory proudu pro přechodné jevy ( ); IEC : Elektronické napětí ( ); IEC : Elektronické proudu ( ); IEC : Samostatné proudové senzory malého výkonu ( ); IEC : Samostatné napěťové senzory malého výkonu ( ); IEC : Kombinované elektronické nebo kombinované samostatné senzory; IEC : Digitální rozhraní pro ; IEC : Samostatná spojovací jednotka; Normy budou přebírány především vyhlášením ve Věstníku. Jak to bude s financováním mezinárodních dokumentů není prozatím jasné.

2 2 / 6 Schematické rozdělení norem na Normy pro Druhová norma Druh Původní norma Transformátory proudu Induktivní napětí Kombinované Kapacitní napětí Všeobecné požadavky na Dodatečné všeobecné požadavky na elektronické a samostatné senzory malého výkonu Část 9-2 Digitální rozhraní pro Část 9-3 Samostatná spojovací jednotka Transformátory proudu pro přechodné jevy Elektronické napětí Elektronické proudu Samostatné proudové senzory malého výkonu Samostatné napěťové senzory malého výkonu Kombinované elektronické nebo kombinované samostatné senzory

3 3 / 6 Aktuální stav v normalizačních dokumentech v rámci TC 14/IEC/CLC IEC Výkonové Část 1: Všeobecně Jedná se o revizi základní normy pro výkonové. Po projednání a schválení bude převzata překladem jako ČSN. Předpokládaná 6. etapa se plánuje na leden IEC , Ed.3 Výkonové Část 2: Oteplení transformátorů ponořených do kapaliny. Tato norma bude převzata po projednání a schválení překladem jako ČSN. Předpokládaná 6.etapa se plánuje na leden IEC , Ed.2 Výkonové Část 3: Izolační hladiny, dielektrické zkoušky a vnější vzdálenosti ve vzduchu. Připravuje se revize původní normy, termín pro publikaci této normy jako mezinárodní normy se plánuje na duben IEC Výkonové Část 4: Průvodce zkouškami atmosférickým a spínacím impulsním napětím Výkonové a tlumivky (ČSN v 2003) IEC Výkonové Část 5: Zkratová odolnost (ČSN v 2007) IEC Výkonové Část 6: Tlumivky (ČSN v 2007) IEC Výkonové Část 7: Směrnice pro zatěžování výkonových transformátorů ponořených do oleje (ČSN v 2007) IEC Výkonové Část 8: Návod na použití (ČSN v 2007) IEC Výkonové Část 9: Značení svorek a odboček výkonových transformátorů (IEC/TR 60616) (dosud nezavedena) IEC Výkonové Část 10: Stanovení hladin hluku. Byla schválena revize této normy, národní komitéty byly vyzvány k účasti v příslušné pracovní komisi. (ČSN v 2002). V současné době se projednává 2. vydání, předpoklad dokončení 10/2012. IEC Výkonové Část 10-1: Stanovení hladin hluku transformátorů a tlumivek Směrnice pro použití (Vydána 2005, doposud nezavedena v ČSN) IEC Výkonové Část 11: Suché (ČSN v 2005) IEC Výkonové Část 12: Směrnice pro zatěžování suchých výkonových transformátorů (Vydána 2008, doposud nezavedena v ČSN) IEC Výkonové Část 13: Část 13: Transformátory plněné kapalinou s vlastním chráněním (ČSN v 2007)

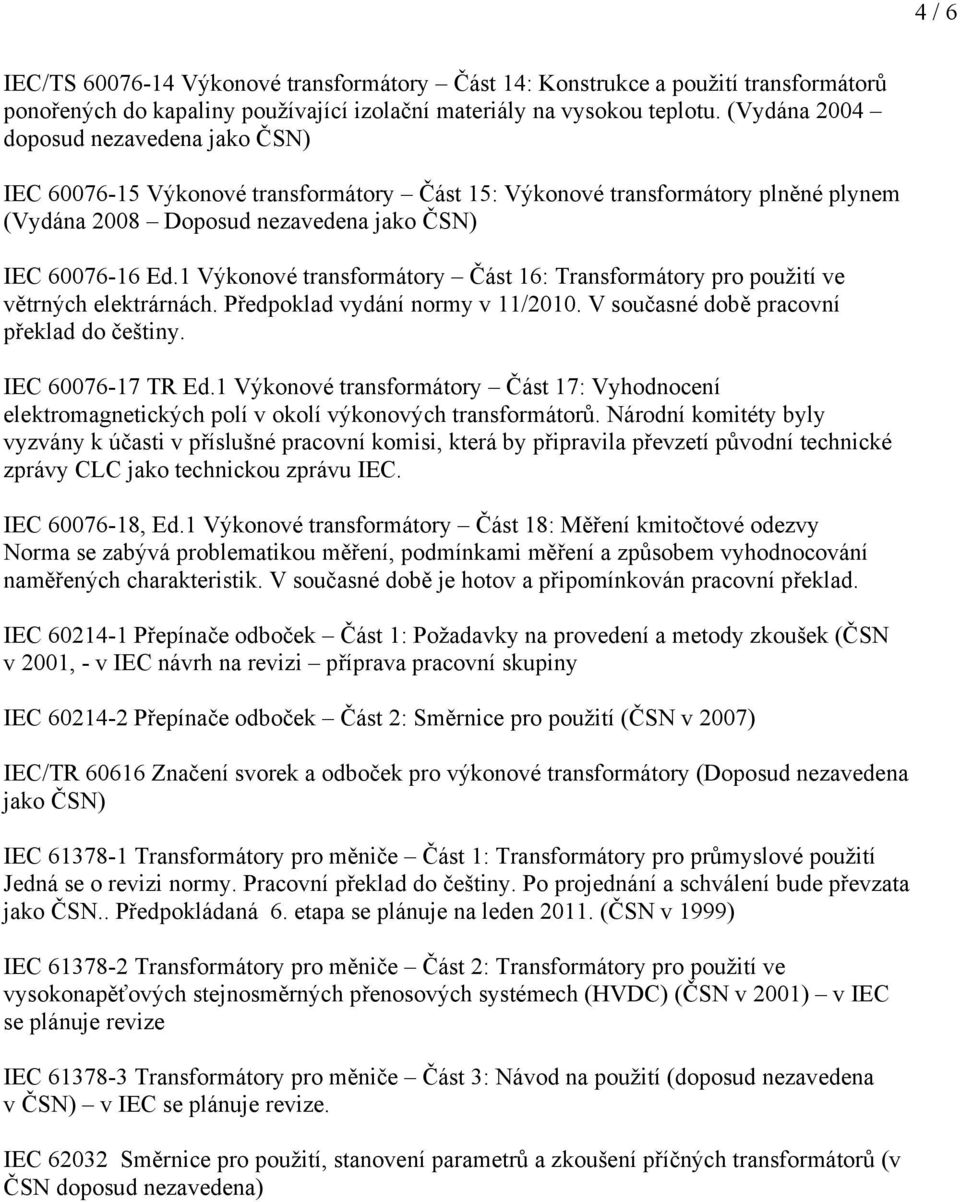

4 4 / 6 IEC/TS Výkonové Část 14: Konstrukce a použití transformátorů ponořených do kapaliny používající izolační materiály na vysokou teplotu. (Vydána 2004 doposud nezavedena jako ČSN) IEC Výkonové Část 15: Výkonové plněné plynem (Vydána 2008 Doposud nezavedena jako ČSN) IEC Ed.1 Výkonové Část 16: Transformátory pro použití ve větrných elektrárnách. Předpoklad vydání normy v 11/2010. V současné době pracovní překlad do češtiny. IEC TR Ed.1 Výkonové Část 17: Vyhodnocení elektromagnetických polí v okolí výkonových transformátorů. Národní komitéty byly vyzvány k účasti v příslušné pracovní komisi, která by připravila převzetí původní technické zprávy CLC jako technickou zprávu IEC. IEC , Ed.1 Výkonové Část 18: Měření kmitočtové odezvy Norma se zabývá problematikou měření, podmínkami měření a způsobem vyhodnocování naměřených charakteristik. V současné době je hotov a připomínkován pracovní překlad. IEC Přepínače odboček Část 1: Požadavky na provedení a metody zkoušek (ČSN v 2001, - v IEC návrh na revizi příprava pracovní skupiny IEC Přepínače odboček Část 2: Směrnice pro použití (ČSN v 2007) IEC/TR Značení svorek a odboček pro výkonové (Doposud nezavedena jako ČSN) IEC Transformátory pro měniče Část 1: Transformátory pro průmyslové použití Jedná se o revizi normy. Pracovní překlad do češtiny. Po projednání a schválení bude převzata jako ČSN.. Předpokládaná 6. etapa se plánuje na leden (ČSN v 1999) IEC Transformátory pro měniče Část 2: Transformátory pro použití ve vysokonapěťových stejnosměrných přenosových systémech (HVDC) (ČSN v 2001) v IEC se plánuje revize IEC Transformátory pro měniče Část 3: Návod na použití (doposud nezavedena v ČSN) v IEC se plánuje revize. IEC Směrnice pro použití, stanovení parametrů a zkoušení příčných transformátorů (v ČSN doposud nezavedena)

5 5 / 6 Aktuální stav v normalizačních dokumentech v rámci TC 14/CLC EN Příslušenství výkonových transformátorů a tlumivek Část 1: Všeobecně [ ] (ČSN v 2002) EN Příslušenství výkonových transformátorů a tlumivek Část 2: Plynové a olejové relé pro kapalinou plněné a tlumivky s konzervátorem (ČSN v 2002) EN Příslušenství výkonových transformátorů a tlumivek Část 3: Ochranné relé pro hermeticky uzavřené a tlumivky plněné kapalinou bez plynového polštáře (ČSN v 2002) EN Příslušenství výkonových transformátorů a tlumivek Část 4: Základní příslušenství (uzemňovací svorka, plnicí a vypouštěcí zařízení, jímka pro teploměr) (ČSN v 2002) EN Příslušenství výkonových transformátorů a tlumivek Část 5: Indikátory hladiny, tlaku a průtoku kapaliny (ČSN v 2002) EN Příslušenství výkonových transformátorů a tlumivek Část 6: Chladicí zařízení odpojitelné radiátory pro plněné olejem (ČSN v 2002) EN Příslušenství výkonových transformátorů a tlumivek Část 7: Elektrická čerpadla na transformátorový olej (ČSN v 2002) EN Příslušenství výkonových transformátorů a tlumivek Část 8: Škrticí ventily pro okruhy izolační kapaliny (ČSN v 2005) EN Příslušenství výkonových transformátorů a tlumivek Část 9: Tepelné výměníky olej-voda. Tato norma byla převzata jako ČSN překladem. V současné době se připravuje její vydání jako mezinárodní normy IEC (zjišťuje se stanovisko národních komitétů na způsob převzetí). EN Příslušenství výkonových transformátorů a tlumivek Část 10: Tepelné výměníky olej-vzduch. Tato norma byla převzata jako ČSN překladem. V současné době se připravuje její vydání jako mezinárodní normy IEC (zjišťuje se stanovisko národních komitétů na způsob převzetí). EN Příslušenství výkonových transformátorů a tlumivek Část 11: Teplotní indikátory oleje a vinutí. Tato norma byla převzata jako ČSN překladem. EN Příslušenství výkonových transformátorů a tlumivek Část 12: Ventilátory Připravuje se její dokončení v 3/2010. TR Pravidla pro stanovení nejistot při měření ztrát na výkonových transformátorech a tlumivkách. Tato technická norma se v současné době připravuje k převzetí jako ČSN překladem.

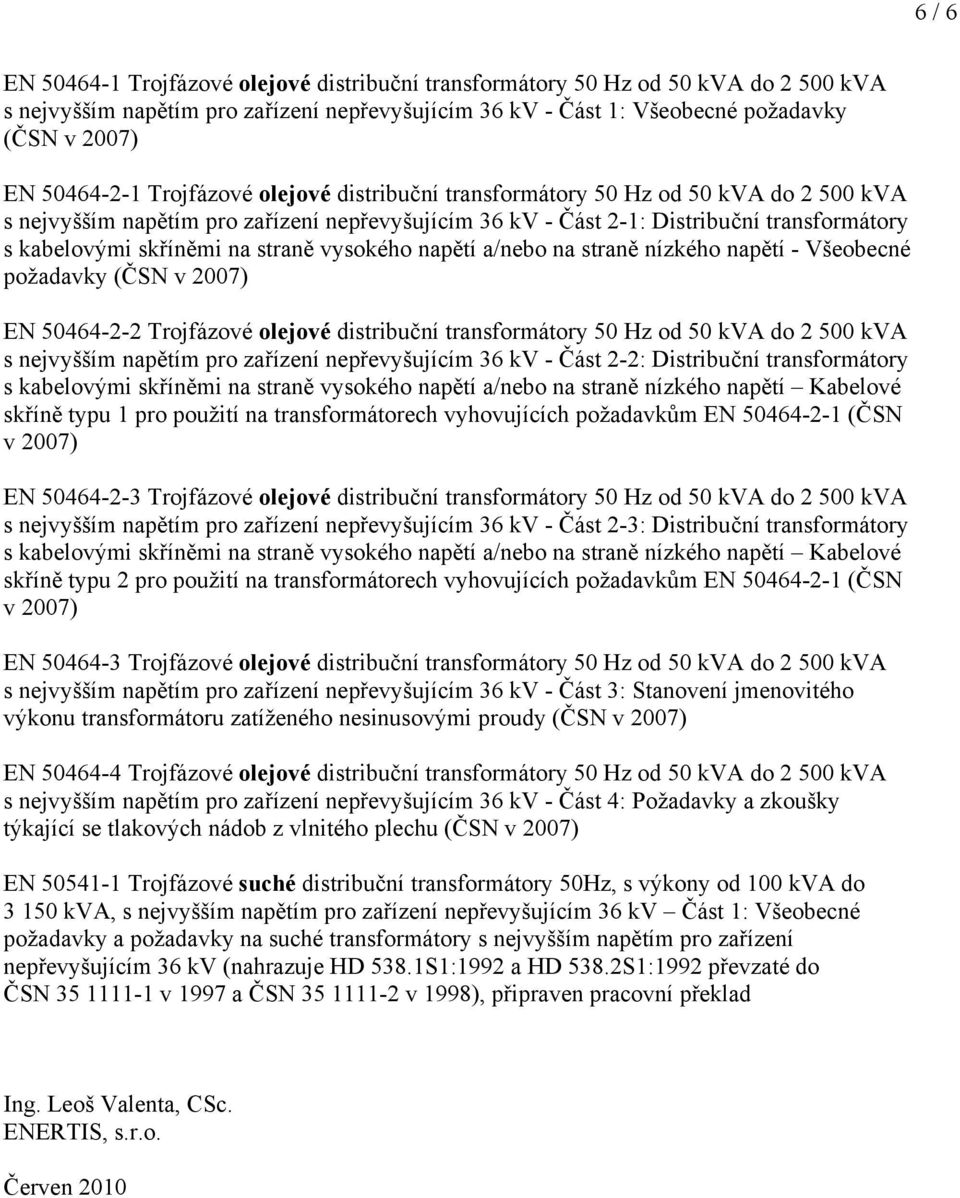

6 6 / 6 EN Trojfázové olejové distribuční 50 Hz od 50 kva do kva s nejvyšším napětím pro zařízení nepřevyšujícím 36 kv - Část 1: Všeobecné požadavky (ČSN v 2007) EN Trojfázové olejové distribuční 50 Hz od 50 kva do kva s nejvyšším napětím pro zařízení nepřevyšujícím 36 kv - Část 2-1: Distribuční s kabelovými skříněmi na straně vysokého napětí a/nebo na straně nízkého napětí - Všeobecné požadavky (ČSN v 2007) EN Trojfázové olejové distribuční 50 Hz od 50 kva do kva s nejvyšším napětím pro zařízení nepřevyšujícím 36 kv - Část 2-2: Distribuční s kabelovými skříněmi na straně vysokého napětí a/nebo na straně nízkého napětí Kabelové skříně typu 1 pro použití na transformátorech vyhovujících požadavkům EN (ČSN v 2007) EN Trojfázové olejové distribuční 50 Hz od 50 kva do kva s nejvyšším napětím pro zařízení nepřevyšujícím 36 kv - Část 2-3: Distribuční s kabelovými skříněmi na straně vysokého napětí a/nebo na straně nízkého napětí Kabelové skříně typu 2 pro použití na transformátorech vyhovujících požadavkům EN (ČSN v 2007) EN Trojfázové olejové distribuční 50 Hz od 50 kva do kva s nejvyšším napětím pro zařízení nepřevyšujícím 36 kv - Část 3: Stanovení jmenovitého výkonu transformátoru zatíženého nesinusovými proudy (ČSN v 2007) EN Trojfázové olejové distribuční 50 Hz od 50 kva do kva s nejvyšším napětím pro zařízení nepřevyšujícím 36 kv - Část 4: Požadavky a zkoušky týkající se tlakových nádob z vlnitého plechu (ČSN v 2007) EN Trojfázové suché distribuční 50Hz, s výkony od 100 kva do kva, s nejvyšším napětím pro zařízení nepřevyšujícím 36 kv Část 1: Všeobecné požadavky a požadavky na suché s nejvyšším napětím pro zařízení nepřevyšujícím 36 kv (nahrazuje HD 538.1S1:1992 a HD 538.2S1:1992 převzaté do ČSN v 1997 a ČSN v 1998), připraven pracovní překlad Ing. Leoš Valenta, CSc. ENERTIS, s.r.o. Červen 2010
