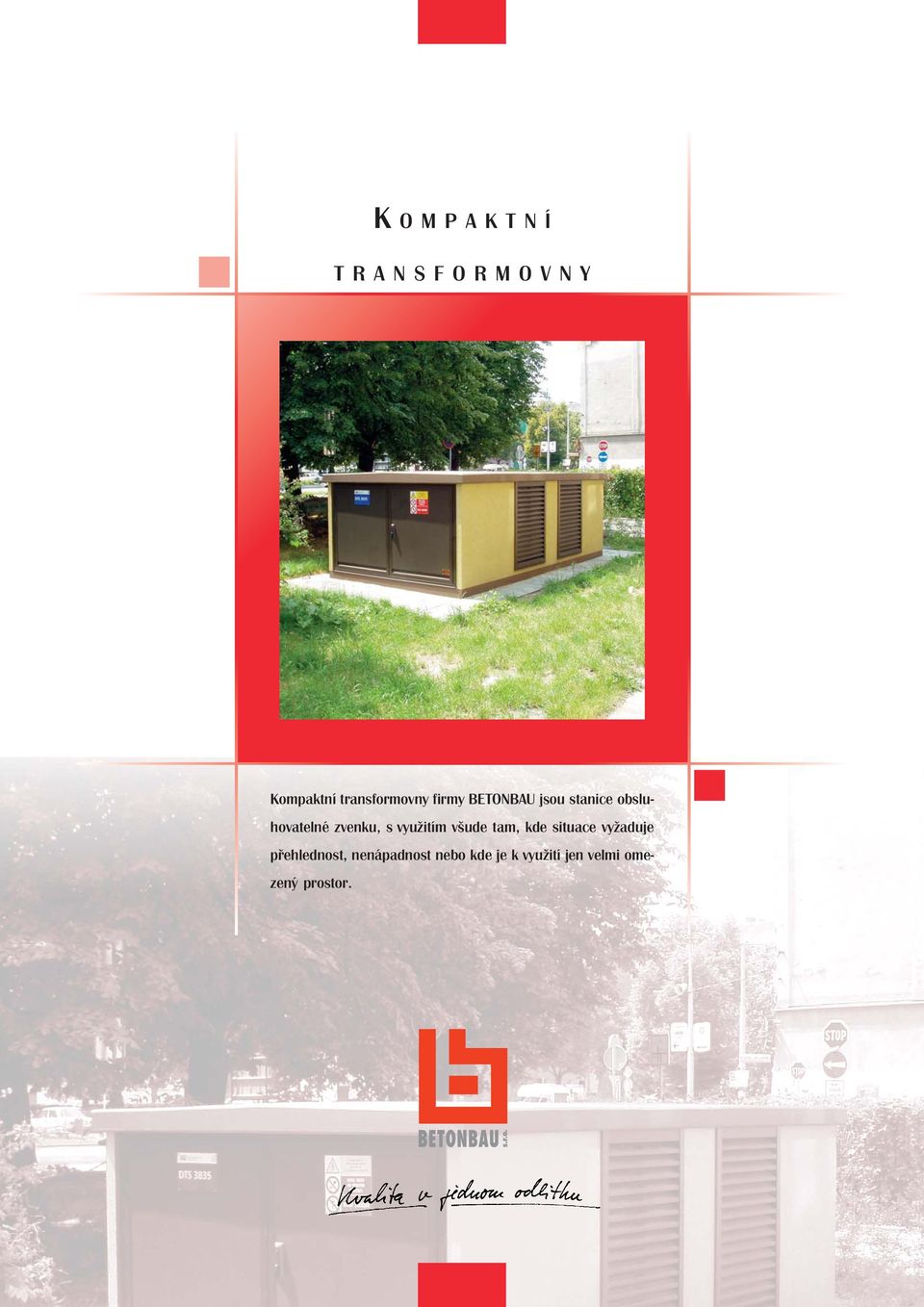

1 K O M P A K T N Í T R A N S F O R M O V N Y transformovny firmy BETONBAU jsou stanice obsluhovatelné zvenku, s využitím všude tam, kde situace vyžaduje přehlednost, nenápadnost nebo kde je k využití jen velmi omezený prostor.

2 V y u ž i t í Tyto buňky jsou určeny pro distribuční i odběratelské transformační stanice s využitím převážně plynem SF 6 izolovaných kompaktních rozvaděčů VN. Z kategorie rozvaděčů s izolací plynem SF 6 lze do nich instalovat kompaktní rozvaděče až do 5 odboček. Všechny kompaktní stanice jsou standardně připraveny pro instalaci transformátorů do výkonu 630 kva včetně. V některých případech je možné instalovat i větší (1000, 1250 kva). Je však nutné je individuálně posoudit, především dimenzování větrání. Transfomovny firmy BETONBAU zvané kompaktní typové označení UK a zapuštěné typové označení T se vyznačují velmi malou nadzemní výškou a minimální zastavěnou plochou. Nad ostatními vynikají snadnou dopravou i nenáročnou montáží. I proto jsou u investorů velmi oblíbené. Často si montáž námi vyškolený zákazník provádí sám. Naše čtyři základní typy nabízejí elegantní řešení pro nejrůznější aplikace. Použití závisí na dostupnosti a velikosti místa, okolních budovách, přípustné výšce stanice a typu instalovaného zařízení. transformovny firmy BETONBAU jsou navrženy tak, aby v nich mohl být umístěn standardní transformátor o výkonu až 1000 kva. S Y S T É M 1) Monolitické těleso Každá buňka je zhotovena jako jeden odlitek (dno a všechny čtyři stěny najednou) procesem tzv. zvonového lití. Tento způsob výroby propůjčuje tělesu následující vlastnosti: a) Výjimečnou mechanickou odolnost; jedná se vlastně o samonosný krabicový prvek. Jednotlivá buňka tak nepotřebuje žádný pevný základ. b) Výjimečnou těsnost; monolitické, tzn. beze spár odlité těleso je samozřejmě vodotěsné proti vodě zvenku a zároveň slouží jako nepropustná jímka pro olej případně vyteklý z transformátoru. c) Požární odolnost 90 min daná 10 cm silnými betonovými stěnami. d) Snadnou přepravitelnost vycházející opět z mechanické stability vlastního tělesa. 2) Kovové prvky jsou zhotoveny z eloxovaného hliníku, materiálu, který má korozní odolnost a obdobnou stálost jako beton použitý na stavební část těles. 3) Patentovaný vysoce účinný systém větrání zajiš uje kromě dokonalého větrání i odpovídající krytí IP 33 a zabraňuje vniknutí hmyzu a hlodavců do stanice. 4) Stabilní dveře a závěsy dveří odolné působení obloukového zkratu ve stanici. 5) Robustní patentované kabelové průchodky odlité z hliníkových slitin umožňující prostup všech standardizovaných kabelů používaných v energetice. 6) Vysoká variabilita designu. Z á k l a d n í c h a r a k t e r i s t i k a k o m p a k t n í c h t r a f o s t a n i c Rozvaděče NN různých výrobců jsou přizpůsobeny malým rozměrům prostoru pro ně určeného. Není vyloučeno ani umístění orientačního nebo úředního měření spotřeby a kompenzace. trafostanice obsluhovatelné zvenku malá zastavěná plocha cca 6 m 2 malá výška nad terénem cca 1,5 m, u zapuštěných stanic méně než 1 m nebrání tak ve výhledu ani při umístění u křižovatky a chodníku nízká váha 7 13 t včetně výstroje snadná přepravitelnost běžným nákladním automobilem transformátor stojí na podlaze trafostanice v samostatné olejové jímce transformátor se vyměňuje po sejmutí střechy trafostanice, která je pro to uzpůsobena a váží přibližně tolik jako transformátor obsluhovatelnost trafostanic podle typu ze všech čtyř, ze tří, ze dvou nebo pouze z jedné strany s možností zástavby například do plotu

3 Liberec Liberec, Køí kovského UK 1250/36 ně velmi malá stanice, vhodná pro úsporné aplikace Buchlovice TR NICE zastavěná plocha 5,0 m 2 ; výška 1,47 m hmotnost 7,5 t (bez technologie) VN rozvaděče do 24 kv se 2 přívody + 1 trafo transformátor do 630 kva NN rozvaděče až s 8 pojistkovými lištami varianty pro redukovanou technologickou náplň, např. VN+TR, NN+TR, pouze TR, pouze VN

4 Brnky, Na rovinách Kyselka MATTONI I. UK 1700/23 racionálně konstruovaná stanice, vhodná jako koncová i smyčková zastavěná plocha 4,37 m 2 ; výška 1,62 m hmotnost 7,11 t (bez technologie) VN rozvaděče do 24 kv se 2 přívody + 1 trafo transformátor do 630 kva NN rozvaděče až s 6 pojistkovými lištami, možné osazení i úřední měření, možnost redukovaných variant VN+TR, NN+TR Varianta bez rozvaděče VN Kyselka MATTONI II. Varianta s rozvaděčem VN

5 Olomouc Èernovir Ostrava SLOVNAFT UK 1700/28 Racionálně konstruovaná stanice Èeská Lípa Špièák zastavěná plocha 5,32 m 2 ; výška 1,62 m hmotnost 8 t (bez technologie) VN rozvaděče do 24 kv se 3 přívody + 1 trafo transformátor do 630 kva NN rozvaděče až s 10 pojistkovými lištami (použít lze rovněž rozvaděče s jističi nebo s úpravou pro osazení úředního měření), možnost redukovaných variant VN+TR, NN+TR, pouze TR, pouze VN

6 Praha Strašnice Praha, Stavitelská UK 3024 Nejoblíbenější stanice v České republice vhodná do hraniční zástavby zastavěná plocha 7,09 m 2 ; výška 1,3 m hmotnost 9,8 t (bez technologie) VN rozvaděče do 24 kv se 3 přívody + 1 trafo transformátor do 630 kva NN rozvaděče až s 10 pojistkovými lištami (použít lze rovněž rozvaděče s jističi nebo s úpravou pro osazení úředního měření) Praha, Vietnamská Příčný řez

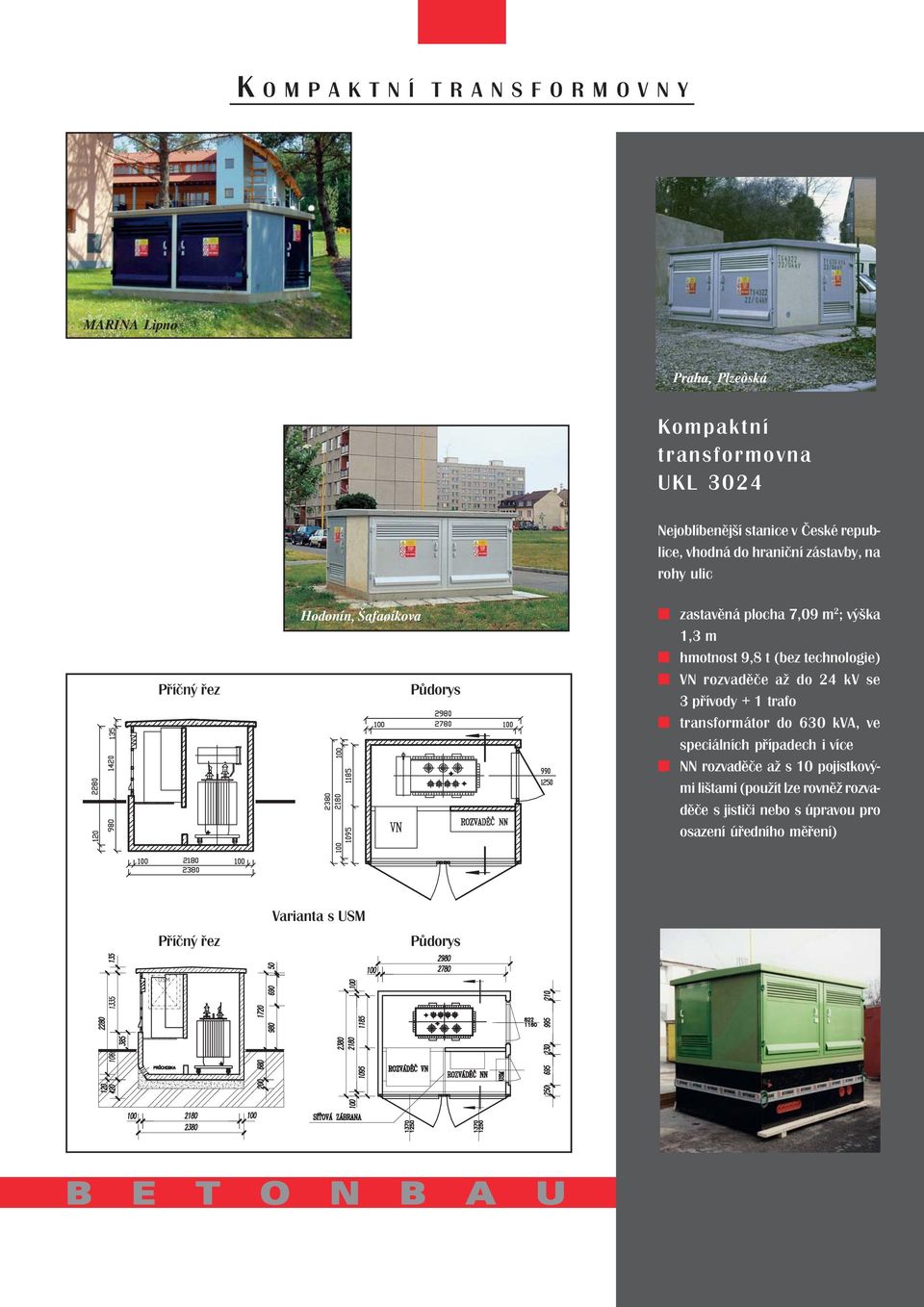

7 MARINA Lipno Praha, Plzeòská UKL 3024 Příčný řez Hodonín, Šafaøíkova Nejoblíbenější stanice v České republice, vhodná do hraniční zástavby, na rohy ulic zastavěná plocha 7,09 m 2 ; výška 1,3 m hmotnost 9,8 t (bez technologie) VN rozvaděče až do 24 kv se 3 přívody + 1 trafo transformátor do 630 kva, ve speciálních případech i více NN rozvaděče až s 10 pojistkovými lištami (použít lze rovněž rozvaděče s jističi nebo s úpravou pro osazení úředního měření) Příčný řez Varianta s USM

8 Praha Nebušice Olomouc, Polská UKL 3119 Úsporně konstruovaná stanice s bohatě dimenzovaným prostorem pro transformátor zastavěná plocha 5,93 m 2 ; výška 1,62 m hmotnost 7,9 t (bez technologie) VN rozvaděče do 24 kv se 3 přívody + 1 trafo (i vzduchem izolované) transformátor do 630 kva NN rozvaděče až s 10 pojistkovými lištami (použít lze rovněž rozváděče s jističi nebo s úpravou pro osazení úředního měření) Praha, Evropská Varianta 3119 R y Varianta 3119 L

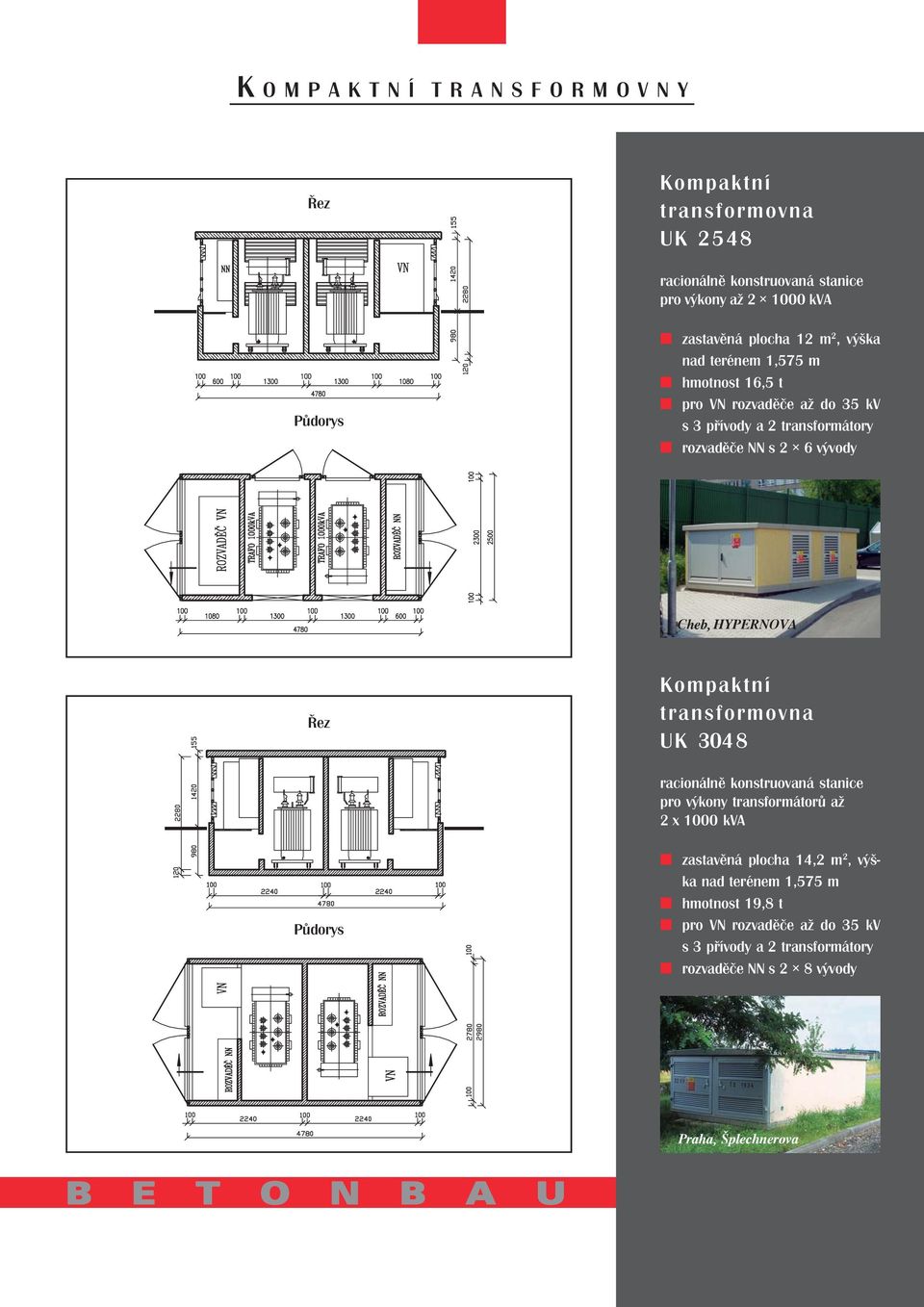

9 UK 2548 racionálně konstruovaná stanice pro výkony až kva zastavěná plocha 12 m 2, výška nad terénem 1,575 m hmotnost 16,5 t pro VN rozvaděče až do 35 kv s 3 přívody a 2 transformátory rozvaděče NN s 2 6 vývody Cheb, HYPERNOVA UK 3048 racionálně konstruovaná stanice pro výkony transformátorů až 2 x 1000 kva zastavěná plocha 14,2 m 2, výška nad terénem 1,575 m hmotnost 19,8 t pro VN rozvaděče až do 35 kv s 3 přívody a 2 transformátory rozvaděče NN s 2 8 vývody Praha, Šplechnerova

10 Polozapuštěné transformovny Ostrava DIVADLO LOUTEK Polozapuštěná T 95 zastavěná plocha 5,75 m 2 ; obestavěný prostor 11,73 m 3 hmotnost 5,9 t (bez technologie) VN s třemi odbočkami do 24 kv NN s 8 lištovými vývody transformátor do 630 kva Stanice, jenž vzhledem připomínají kompaktní a které jinak tvoří samostatnou skupinu, jsou označovány jako polozapuštěné. U těchto řešení zůstává nad zemí pouze viditelná 1 m vysoká část stanice a proto jsou tyto stanice využívány v blízkosti křižovatek, chodníků a všude tam, kde jiné stanice brání ve výhledu a snižují tím tak přehlednost komunikace. Stanice se odlišují od ostatních typem obsluhy, díky náhradě betonové střechy krytem z hliníkového plechu. Kryt je vyztužen hliníkovými profily a je dobře odolný povětrnostním i jiným vlivům. Obsluha otevírá pouze čelní část, která odkrývá prostor rozvaděčů a zároveň jej chrání, druhá část jenž kryje prostor transformátoru se otevírá zvláš. Buňku lze osadit transformátorem do 630 kva a tomu jsou přizpůsobeny i ventilační prvky. Barevné úpravy betonových povrchů i kovových částí jsou volitelné. Velmi malý prostor vyžaduje speciální provedení technologie. Proto se zde používají výhradně kompaktní rozváděče do 24 kv s SF 6 ve snížené úpravě. T 95 Polozapuštěná T 95 D T 95 D zastavěná plocha 9,61 m 2 ; obestavěný prostor 19,61 m 3 hmotnost 8,7 t (bez technologie) VN s třemi odbočkami do 24 kv NN s 2 x 3 lištovými vývody transformátory do 630 kva Kombinace obou stanic nabízí více dispozičních variant. Například: VN rozvaděč v T 95 NN rozvaděč s až 2 12 vývody + 2 transformátory v T 95 D

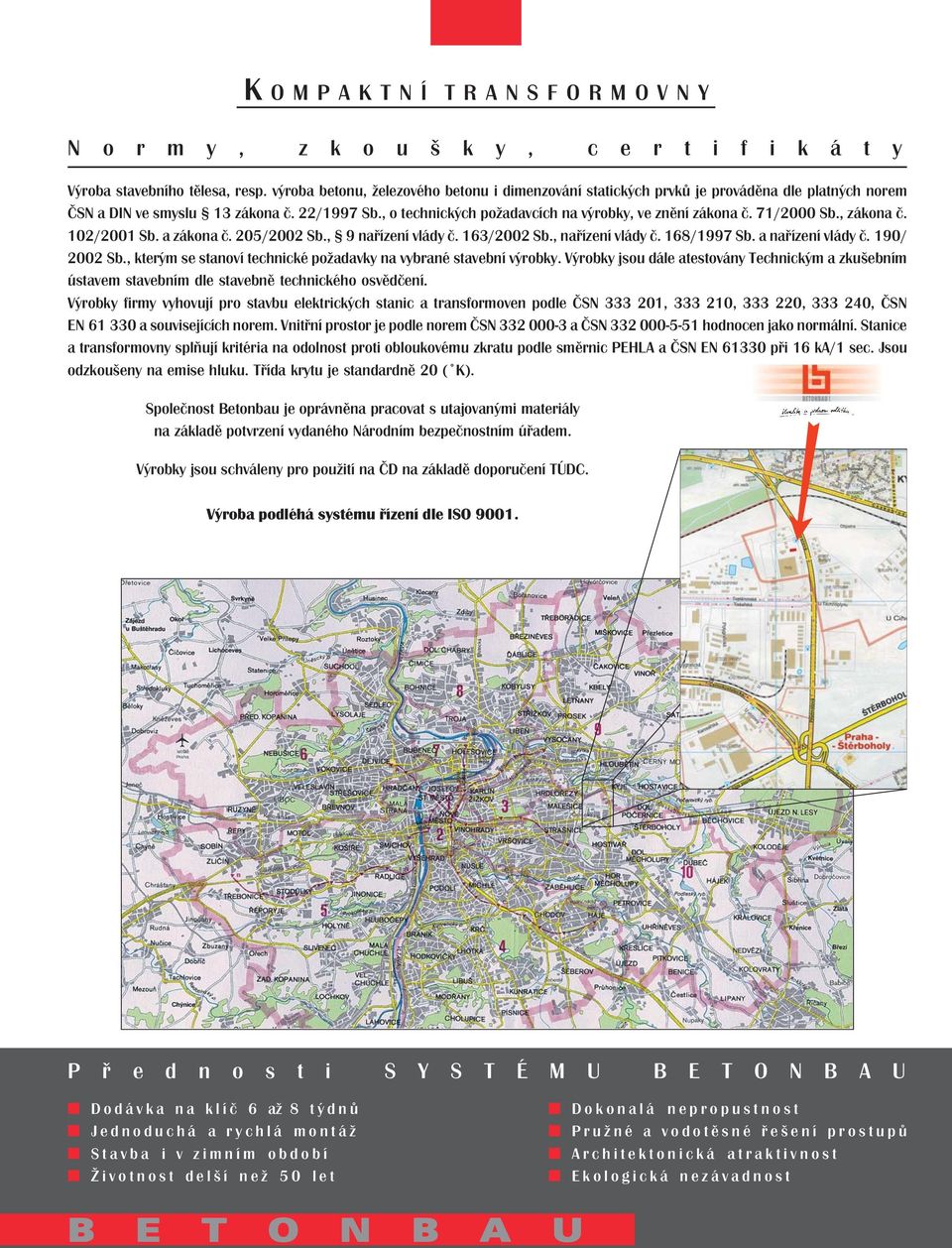

11 N o r m y, z k o u š k y, c e r t i f i k á t y Výroba stavebního tělesa, resp. výroba betonu, železového betonu i dimenzování statických prvků je prováděna dle platných norem ČSN a DIN ve smyslu 13 zákona č. 22/1997 Sb., o technických požadavcích na výrobky, ve znění zákona č. 71/2000 Sb., zákona č. 102/2001 Sb. a zákona č. 205/2002 Sb., 9 nařízení vlády č. 163/2002 Sb., nařízení vlády č. 168/1997 Sb. a nařízení vlády č. 190/ 2002 Sb., kterým se stanoví technické požadavky na vybrané stavební výrobky. Výrobky jsou dále atestovány Technickým a zkušebním ústavem stavebním dle stavebně technického osvědčení. Výrobky firmy vyhovují pro stavbu elektrických stanic a transformoven podle ČSN , , , , ČSN EN a souvisejících norem. Vnitřní prostor je podle norem ČSN a ČSN hodnocen jako normální. Stanice a transformovny splňují kritéria na odolnost proti obloukovému zkratu podle směrnic PEHLA a ČSN EN při 16 ka/1 sec. Jsou odzkoušeny na emise hluku. Třída krytu je standardně 20 ( K). Společnost Betonbau je oprávněna pracovat s utajovanými materiály na základě potvrzení vydaného Národním bezpečnostním úřadem. Výrobky jsou schváleny pro použití na ČD na základě doporučení TÚDC. Výroba podléhá systému řízení dle ISO P ř e d n o s t i S Y S T É M U Dodávka na klíč 6 až 8 týdnů Jednoduchá a rychlá montáž Stavba i v zimním období Životnost delší než 50 let Dokonalá nepropustnost Pružné a vodotěsné řešení prostupů Architektonická atraktivnost Ekologická nezávadnost

12 Prostorové buňky v nejrůznějších podobách transformovny jsou pouze jednou z oblastí, jíž se díky své odbornosti, orientaci na zákazníka a spolehlivému servisu zabýváme. Do roku 2004 jsme realizovali více než 3000 stanic. Kromě kompaktních transformoven to byly též větší elektrické transformovny zvané pochozí, podzemní transformovny, rozvodny, měnírny, plynové regulační stanice, telekomunikační stanice, sanitární buňky, jímky a šachty. Naše prostorové stavební prvky nacházejí uplatnění ve stále dalších a dalších odvětvích, nebo jsou svými vlastnostmi pro průmyslový sektor přímo předurčeny. Podrobnější informace Vám rádi poskytneme nebo Vás přímo provedeme naším výrobním závodem. BETONBAU, s. r. o., Průmyslová 5, Praha 10, Tel.: , Fax: betonbau@betonbau.cz, Betonbau GmbH Betonbau GmbH Betonbau GmbH Betonbau GmbH METALIT S.A.R.L. Schwetzinger Str Im Nördenfeld Baggerweg 11 Industriestr. 52 Zone Artisanale Waghäusel Bockenem Ingolstadt Schkeuditz B.P. 3 Tel.: / Tel.: / Tel.: 08 41/ Tel.: /813-0 F Mirambeau Fax: / Fax: / Fax: 08 41/ Fax: /813-99
