1 Protokol o zkoušce č. 307-MNK-13 Protokol schválil: Datum: Ing. Josef Novák, vedoucí laboratoře

2 1. Objednatel Akustika Praha s. r. o., Thákurova 7, Praha 6, IČ: , DIČ CZ PSP GDS, s.r.o., Poděbradská 88/55, Praha 9 Hloubětín, IČ: , DIČ: CZ , objednávka č ze dne , převzata Předmět zkoušky Měření vzduchových neprůzvučností stavebních konstrukcí v bytovém domě. 3. Datum, čas a místo zkoušky , 17:00 až 19:00 hod., Rezidence Aurum, Na Pláni 1430/7, Praha 5 Smíchov. 4. Identifikace metody zkoušky ČSN EN ISO Akustika Měření zvukové izolace stavebních konstrukcí a v budovách Část 4: Měření vzduchové neprůzvučnosti mezi místnostmi v budovách. 5. Zkušební zařízení a) Akustický kalibrátor Brüel & Kjær typ 4231, výrobní číslo 19162, kalibrační list č. 12-KL vystavil Český metrologický institut, V Botanice 4, 1 72 Praha 5 dne , platnost do b) Zvukoměr 1/3 oktávová sada filtrů - Brüel & Kjær typ 2260, výrobní číslo Úředně ověřen jako měřidlo třídy přesnosti 1 (normy ČSN IEC 651 a ČSN EN 604) dle Ověřovacího listu č. 12-OL vydaného Českým metrologickým institutem, Laboratoř primární metrologie Praha dne platného do c) Mikrofon Brüel & Kjær typ 4189, výrobní číslo Podle Ověřovacího listu č. 12-OL Českého metrologického institutu, Laboratoř primární metrologie Praha, ze dne , platného do , vyhovuje požadavkům normy PNÚ d) Zařízení pro bezdrátový přenos signálu DEXON MBC 900, výrobní číslo e) Výkonový zesilovač Brüel & Kjær typ 2706, výrobní číslo f) Všesměrová reproduktorová soustava Akustika Praha. g) Přesný vlhkoměr / teploměr / barometr Greisinger GFTB 100, kalibrační list číslo 0793/11 (teplota a vlhkost) ze dne platný do vystavila akreditovaná kalibrační laboratoř Testo, s.r.o. a kalibrační list číslo TLK (tlak) ze dne platný do vystavil ČHMÚ Praha. h) Laserový dálkoměr PREXISO, výrobní číslo , kalibrační list 32643/2011 vystavil Výzkumný ústav geodetický, topografický a kartografický ve Zdibech dne , platnost do Popis měřené konstrukce a podmínek zkoušky Jedná se o bytový dům se dvěma podzemními a pěti nadzemními podlažími. Ve 2. PP jsou bytové jednotky, technické místnosti a sklepy, v 1. PP jsou garáže a technické místnosti, v 1. NP jsou bytové jednotky, technická místnost a kočárkárny, ve 2. NP až 5. NP jsou technické místnosti a bytové jednotky. Na žádost objednatele byla změřená vzduchová neprůzvučnost stropů mezi garáží v 1. PP a bytovými jednotkami ve 2. PP a v 1. NP a vzduchová neprůzvučnost stěny mezi byty v 1. NP. Datum: Počet výtisků: 4 Strana 2 (celkem 9)

3 V následující tabulce je uveden přehled měřených stavebních konstrukcí a popis místností zdroje a příjmu zvuku. Přehled měřených stavebních konstrukcí Měřená konstrukce Místnost zdroje zvuku Místnost příjmu zvuku Poznámky A) strop mezi garáží v 1. PP a obytnou místností ve 2. PP Garáž v 1. PP Obývací pokoj bytu č. 2 ve 2. PP --- B) strop mezi garáží v 1. PP a obytnou místností v 1. NP Garáž v 1. PP Obývací pokoj bytu č. 6 v 1. NP --- C) stěna mezi obytnými místnostmi bytů č. 6 a 7 v 1. NP Obývací pokoj bytu č. 7 v 1. NP Obývací pokoj bytu č. 6 v 1. NP --- V době měření byla zařízen pouze obývací pokoj bytu č. 6 (vzorový byt). V následujících obrázcích jsou pro jednotlivá měření vyznačeny místnosti příjmu a zdroje zvuku. Obrázek 1 Půdorys 2. PP Datum: Počet výtisků: 4 Strana 3 (celkem 9)

4 Obrázek 2 Půdorys 1. PP Obrázek 3 Půdorys 1. NP Teplota vzduchu v místnostech příjmu zvuku: C Relativní vlhkost vzduchu v místnostech příjmu zvuku: % Datum: Počet výtisků: 4 Strana 4 (celkem 9)

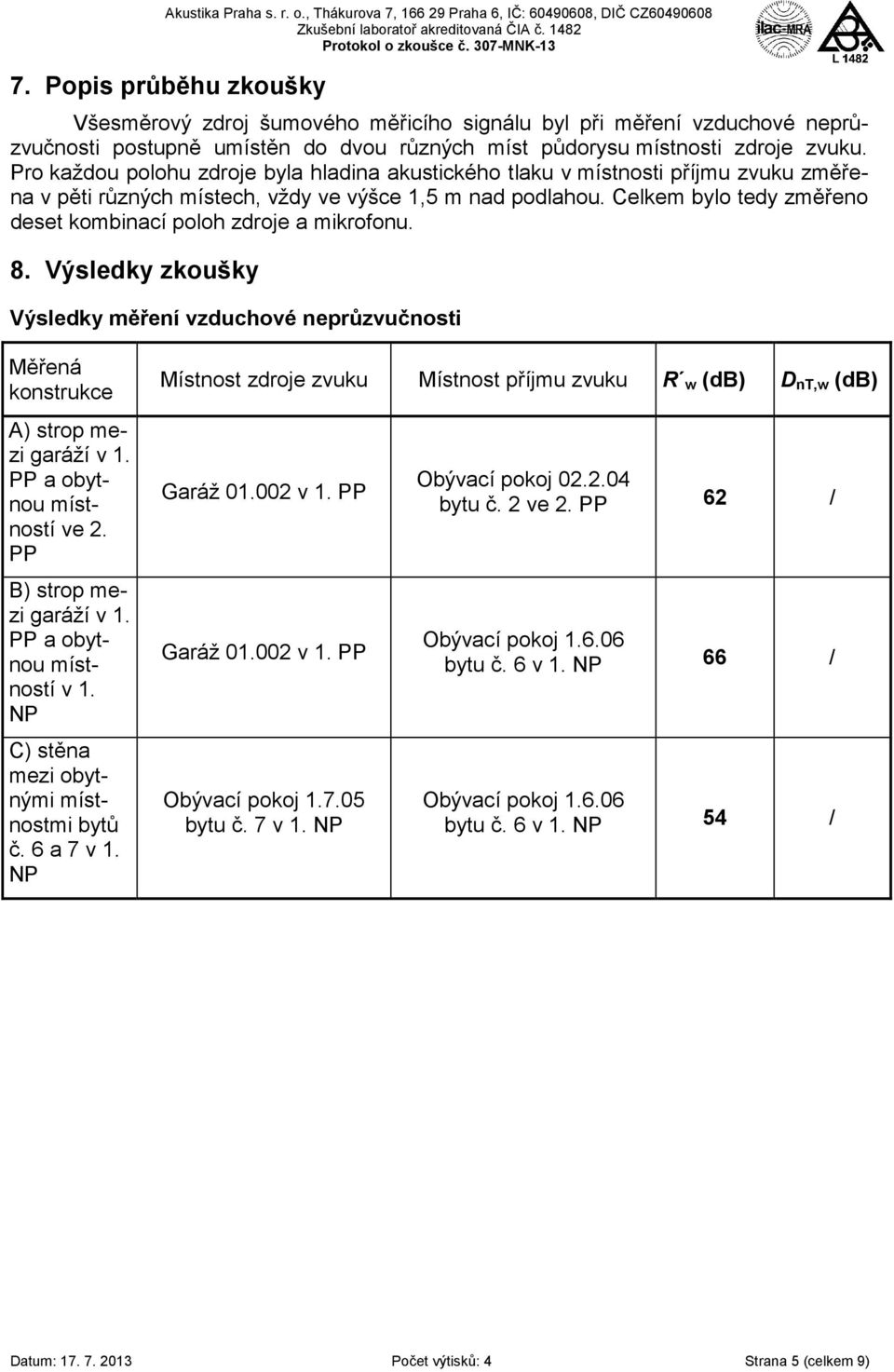

5 7. Popis průběhu zkoušky Všesměrový zdroj šumového měřicího signálu byl při měření vzduchové neprůzvučnosti postupně umístěn do dvou různých míst půdorysu místnosti zdroje zvuku. Pro každou polohu zdroje byla hladina akustického tlaku v místnosti příjmu zvuku změřena v pěti různých místech, vždy ve výšce 1,5 m nad podlahou. Celkem bylo tedy změřeno deset kombinací poloh zdroje a mikrofonu. 8. Výsledky zkoušky Výsledky měření vzduchové neprůzvučnosti Měřená konstrukce A) strop mezi garáží v 1. PP a obytnou místností ve 2. PP B) strop mezi garáží v 1. PP a obytnou místností v 1. NP C) stěna mezi obytnými místnostmi bytů č. 6 a 7 v 1. NP Místnost zdroje zvuku Garáž v 1. PP Garáž v 1. PP Obývací pokoj bytu č. 7 v 1. NP Místnost příjmu zvuku R w (db) D nt,w (db) Obývací pokoj bytu č. 2 ve 2. PP 62 / Obývací pokoj bytu č. 6 v 1. NP 66 / Obývací pokoj bytu č. 6 v 1. NP 54 / Datum: Počet výtisků: 4 Strana 5 (celkem 9)

6 Stavební neprůzvučnost podle ČSN EN ISO Měření vzduchové neprůzvučnosti mezi místnostmi v budovách Objednatel: PSP-GDS, s.r.o. Datum zkoušky: A Popis a identifikace stavební konstrukce a uspořádání zkoušky: Strop mezi garáží v 1. PP a obytnou místností ve 2. PP, Rezidence Aurum, Na Pláni 1430/7, Praha 5 - Smíchov. Místnost zdroje zvuku - garáž v 1. PP. Místnost příjmu zvuku - obývací pokoj bytu č. 2 ve 2. PP. Plocha S dělicího prvku: 33,1 m 2 Objem místnosti zdroje zvuku: 940 m 3 Objem místnosti příjmu zvuku: 86,7 m 3 Kmitočet f Hz 63 R (třetiny oktávy) db , ,8 160,1 200,6 2 51, , ,7 0 56, ,5 0 62, , , , , , , Stavební neprůzvučnost R, db Kmitočtový rozsah měření podle směrné křivky (ČSN EN ISO 717-1) Kmitočet f, Hz Vyhodnocení podle ČSN EN ISO 717-1: R w (C;C tr ) = 62 ( -1 ; -4 ) db; C -31 = / db; C -00 = / db; C = / db; C tr,-31 = / db; C tr,-00 = / db; C tr, = / db. Výsledky jsou stanoveny na základě měření v budově v třetinooktávových pásmech, technickou metodou. Číslo protokolu: 307-MNK-13 Název zkušebny: Akustika Praha s. r. o. Datum: Podpis: Datum: Počet výtisků: 4 Strana 6 (celkem 9)

7 Stavební neprůzvučnost podle ČSN EN ISO Měření vzduchové neprůzvučnosti mezi místnostmi v budovách Objednatel: PSP-GDS, s.r.o. Datum zkoušky: B Popis a identifikace stavební konstrukce a uspořádání zkoušky: Strop mezi garáží v 1. PP a obytnou místností v 1. NP, Rezidence Aurum, Na Pláni 1430/7, Praha 5 - Smíchov. Místnost zdroje zvuku - garáž v 1. PP. Místnost příjmu zvuku - obývací pokoj bytu č. 6 v 1. NP. Plocha S dělicího prvku: 27,9 m 2 Objem místnosti zdroje zvuku: 940 m 3 Objem místnosti příjmu zvuku: 86,5 m 3 Kmitočet f Hz 63 R (třetiny oktávy) db , , , ,1 2 54, , ,1 0 60, ,8 0 69, , , , , , , Stavební neprůzvučnost R, db Kmitočtový rozsah měření podle směrné křivky (ČSN EN ISO 717-1) Kmitočet f, Hz Vyhodnocení podle ČSN EN ISO 717-1: R w (C;C tr ) = 66 ( -1 ; -6 ) db; C -31 = / db; C -00 = / db; C = / db; C tr,-31 = / db; C tr,-00 = / db; C tr, = / db. Výsledky jsou stanoveny na základě měření v budově v třetinooktávových pásmech, technickou metodou. Číslo protokolu: 307-MNK-13 Název zkušebny: Akustika Praha s. r. o. Datum: Podpis: Datum: Počet výtisků: 4 Strana 7 (celkem 9)

8 Stavební neprůzvučnost podle ČSN EN ISO Měření vzduchové neprůzvučnosti mezi místnostmi v budovách Objednatel: PSP-GDS, s.r.o. Datum zkoušky: C Popis a identifikace stavební konstrukce a uspořádání zkoušky: Stěna mezi obytnými místnostmi bytů č. 6 a 7 v 1. NP, Rezidence Aurum, Na Pláni 1430/7, Praha 5 - Smíchov. Místnost zdroje zvuku - obývací pokoj bytu č. 7 v 1. NP. Místnost příjmu zvuku - obývací pokoj bytu č. 6 v 1. NP. Plocha S dělicího prvku: 24,2 m 2 Objem místnosti zdroje zvuku: 133 m 3 Objem místnosti příjmu zvuku: 86,5 m 3 Kmitočet f Hz 63 R (třetiny oktávy) db , , , ,6 2 41, , ,0 0 49, ,2 0 55, , , , , , , Stavební neprůzvučnost R, db Kmitočtový rozsah měření podle směrné křivky (ČSN EN ISO 717-1) Kmitočet f, Hz Vyhodnocení podle ČSN EN ISO 717-1: R w (C;C tr ) = 54 ( -2 ; -5 ) db; C -31 = / db; C -00 = / db; C = / db; C tr,-31 = / db; C tr,-00 = / db; C tr, = / db. Výsledky jsou stanoveny na základě měření v budově v třetinooktávových pásmech, technickou metodou. Číslo protokolu: 307-MNK-13 Název zkušebny: Akustika Praha s. r. o. Datum: Podpis: Datum: Počet výtisků: 4 Strana 8 (celkem 9)

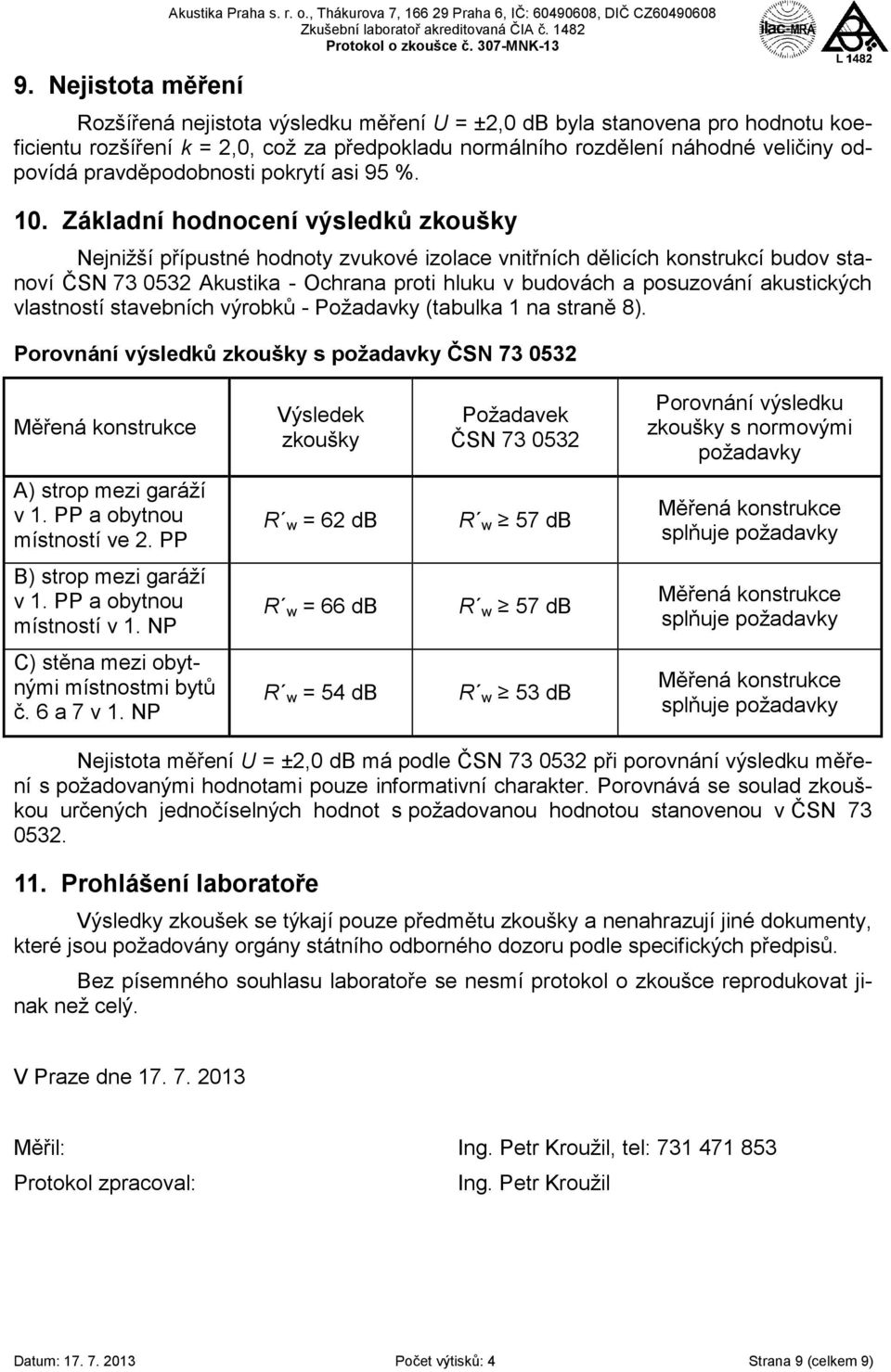

9 9. Nejistota měření Akustika Praha s. r. o., Thákurova 7, Praha 6, IČ: , DIČ CZ Rozšířená nejistota výsledku měření U = ±2,0 db byla stanovena pro hodnotu koeficientu rozšíření k = 2,0, což za předpokladu normálního rozdělení náhodné veličiny odpovídá pravděpodobnosti pokrytí asi 95 %. 10. Základní hodnocení výsledků zkoušky Nejnižší přípustné hodnoty zvukové izolace vnitřních dělicích konstrukcí budov stanoví ČSN Akustika - Ochrana proti hluku v budovách a posuzování akustických vlastností stavebních výrobků - Požadavky (tabulka 1 na straně 8). Porovnání výsledků zkoušky s požadavky ČSN Měřená konstrukce Výsledek zkoušky Požadavek ČSN Porovnání výsledku zkoušky s normovými požadavky A) strop mezi garáží v 1. PP a obytnou místností ve 2. PP R w = 62 db R w 57 db Měřená konstrukce splňuje požadavky B) strop mezi garáží v 1. PP a obytnou místností v 1. NP R w = 66 db R w 57 db Měřená konstrukce splňuje požadavky C) stěna mezi obytnými místnostmi bytů č. 6 a 7 v 1. NP R w = 54 db R w 53 db Měřená konstrukce splňuje požadavky Nejistota měření U = ±2,0 db má podle ČSN při porovnání výsledku měření s požadovanými hodnotami pouze informativní charakter. Porovnává se soulad zkouškou určených jednočíselných hodnot s požadovanou hodnotou stanovenou v ČSN Prohlášení laboratoře Výsledky zkoušek se týkají pouze předmětu zkoušky a nenahrazují jiné dokumenty, které jsou požadovány orgány státního odborného dozoru podle specifických předpisů. Bez písemného souhlasu laboratoře se nesmí protokol o zkoušce reprodukovat jinak než celý. V Praze dne Měřil: Ing. Petr Kroužil, tel: Protokol zpracoval: Ing. Petr Kroužil Datum: Počet výtisků: 4 Strana 9 (celkem 9)
