Technická dokumentace pro výrobu venkovních navíjecích žaluzií, (rolet) v systému pod omítku: SP (INTEGRO) SP (INTEGRO) s MOSKYTO

Transkript

1 zewnętrznych zwijanych w systemie podtynkowym: SP Technická dokumentace pro výrobu venkovních navíjecích žaluzií, (rolet) v systému pod omítku: SP SP s MOSKYTO _Sys_Integro_typ_SP_+_moskito - 1 -

2 - 2 -

3 OBSAH I VENKOVNÍ NAVÍJECÍ ROLETA V SYSTÉMU POD OMÍTKU, TYP SP VYMĚŘOVÁNÍ VENKOVNÍ ROLETY ROZMĚRY ROLETOVÝCH BOXU, TYP SP [mm] MAXIMÁLNÍ ROZMĚR ZATEPLENÍ VČETNĚ OMÍTKY PRO JEDNOTLIVÉ VODÍCÍ LIŠTY (PP 45, PP 53, PK 53, PPW 66/S, PP 66) PŘIŽAZENÍ TŘID ODOLNOSTI PROTI ZATÍŽENÍ VĚTREM DLE PN-EN TEPELNÝ ODPOR A TAKÉ PROPUSTNOST VZDUCHU NAVÍJECÍCH ROLET V SYSTÉMU ALUPROF MAXIMÁLNÍ VÝŠKY VENKOVNÍCH ROLET VČETNĚ ROLETOVÉHO BOXU ÚDAJE PRO VÝROBU VENKOVNÍCH NAVÍJECÍCH ROLET V SYSTÉMU POD OMÍTKU SP JEDNOTLIVÉ SOUČÁSTÍ ROLETY V SYSTÉMU POD OMÍTKU SP ROLETOVÝ BOX Sestavení řezu a seznam dílů Montáž rozdělení rolet a seznam dílů Montáž roletového boxu VODÍCÍ LIŠTY Sestavení řezu a seznam dílů Rozmístění otvorů pro připevnění vodící lišty ke stěně CLONA PRO JEDNODUCHOU ROLETU Clona rolety z profilu PAU Clona rolety z profilu PA Clona rolety z profilu PA Clona rolety z profilu PA Clona rolety z profilu PE Clona rolety z profilu PA Clona rolety z profilu PA Clona rolety z profilu PA Clona rolety z profilu PE CLONY PRO SADU ROLET STEJNÝCH VÝŠEK (ČLENĚNÍ) Clony rolety z profilu PAU Sestavení řezu pro zbývající profily v závislosti na používaných zarážkách a vodících lištách CLONY PRO SADU ROLET OKNO DVEŘE (ČLENĚNÍ) Clony rolety z profilu PAU Sestavení řezu pro zbývající profily v závislosti na používaných zarážkách a vodících lištách SESTAVENÍ PŘÍPUSTNÝCH ZATÍŽENÍ ROLOVACÍCH TRUBEK VENKOVNÍCH ROLET NAVÍJENÝCH V ZÁVISLOSTI NA VAZE: PROFILU, DOLNÍ LIŠTY, KROUŽKŮ, ZÁVĚSŮ ATD VÝVOD POHONU VENKOVNÍCH ROLET DLE PN-EN OZNAČENÍ VÝVODU POHONU VENKOVNÍCH ROLET NAVÍJENÝCH SMĚREM VEN OZNAČENÍ VÝVODU POHONU VENKOVNÍCH ROLET NAVÍJENÝCH SMĚREM DOVNITŘ DRUHY POUŽÍVANÝCH POHONŮ RUČNÍ POHON S POUŽITÍM ROLOVACÍCH KOLEČEK V případě použití navíjecí trubky SW V případě použití navíjecí trubky SW RUČNÍ POHON S POUŽITÍM NAVÍJEČKY ZWP ANEBO POUZDRA KPP NA PÁSKU (ŘEMÍNEK) 14 mm RUČNÍ POHON S POUŽITÍM NAVÍJEČKY ZWL ANEBO POUZDRA KPL NA LANKO 4,5 mm

4 10.4. RUČNÍ POHON S POUŽITÍM KLIKOVÉHO MECHANISMU ACEC V případě použití navíjecí trubky SW V případě použití navíjecí trubky SW RUČNÍ POHON S POUŽITÍM PRUŽINOVÉHO MECHANISMU SPR V případě použití navíjecí trubky SW V případě použití navíjecí trubky SW Způsob spojení pružiny s navíjecí trubkou v závislosti na straně provádění montáže POHON S POUŽITÍM ELEKTRICKÉHO SERVOMOTORU V případě použití navíjecí trubky SW V případě použití navíjecí trubky SW DRUHY POUŽIVANÝCH ZPŮSOBŮ ZABEZPEČENÍ CLONY ROLETY PŘED ZDVIŽENÍM ZÁVORA (PŘÍČKA) RY Způsob upevňování a seznam součástí Rozměry a také způsob rozmístění štěrbin v dolní liště pro příčky typ RY Rozměry a také způsob rozmístění štěrbin ve vodící liště pro příčky typ RY AUTOMATICKÁ PŘÍČKA (ZÁVORA) RA Způsob upevňování a seznam součástí Rozměry a také způsob umístění otvorů ve vodící liště pro příčku typ RA ZÁMEK S VLOŽKOU ZM ANEBO ZMS Způsob připevňování a seznam součástí Způsob přípravy dolní lišty LDG, LDG 52 a také LDG/S k namontování zámku s vložkou ZM Způsob přípravy dolní lišty LDG, LDG 52 a také LDG/S k namontování zámku s vložkou ZMS Rozměry a také způsob umístění podélného otvoru ve vodící liště pro zámek ZM a ZMS ZÁVĚS BLOKÁDA II VENKOVNÍ NAVÍJECÍ ROLETA V ADAPTAČNÍM SYSTÉMU TYP SK S MOSKYTO VYMĚŘENÍ VENKOVNÍ ROLETY ROZMĚRY ROLETOVÝCH BOXŮ TYP SP [mm] MAXIMÁLNÍ ROZMĚR ZATEPLENÍ VČETNĚ OMÍTKY PRO JEDNOTLIVÉ VODÍCÍ LIŠTY (PPDO 53) MAXIMÁLNÍ VÝŠKY VENKOVNÍCH ROLET VČETNĚ ROLETOVÝCH BOXŮ ÚDAJE PRO VÝROBU VENKOVNÍCH NAVÍJECÍCH ROLET V SYSTÉMU POD OMÍTKU SP S MOSKYTO JEDNOTLIVÉ SOUČÁSTÍ MOSKYTIÉRY ROLETOVÝ BOX VODÍCÍ LIŠTY PŘIPOMÍNKY A DOPORUČENÍ TYKAJÍCÍ SE PŘÍPRAVY A MONTÁŽE MOSKYTIÉRY CLONA PRO JEDNODUCHOU ROLETU Clona rolety z profilu PAU Sestavení řezu pro ostatní profily v závislosti na používaných zarážkách (včetně vodících lišt PPDO 53)

5 SYSTÉM NAVÍJECÍCH ŽALUZIÍ (ROLET) POD OMÍTKU SP A TAKÉ SYSTÉM SP S MOSKYTO * Používání Systém pod omítku SP je určen k použití v nově postavených budovách. Tento systém umožňuje architektům a projektantům zvolení optimálních řešení. Je možné použití systému v už existujících objektech, ale jen po provedení nutných změn, tyká se to změn v nadpraží. Jednou z možnosti řešeni je možnost použití moskytiéry vestavené do roletového boxu (systém MOSKYTO). Takto integrovaný systém zaručuje nezávislý pohyb rolety a síťky proti hmyzu. * Konstrukce Hliníkové profily jsou zhotovené z vysoce kvalitního hliníkového plechu, natřeného dvouvrstvým lakem systému PUR-PA, pro který je charakteristická vysoká odolnost na stěr a působení povětrnostních vlivů. Díky utěsnění pomocí vyplňující pěny, mají profily dobrou tepelnou a zvukovou izolační schopnost. Roletový box, který je vestavěn pod nadpraží tvoří spolu s fasádou budovy její integrální část. Přední strana boxu je současně základem pro libovolný materiál sloužící ke konečné úpravě (např. omítka, kabřinec). Díky této vlastnosti se stává neviditelnou součásti fasády. Jednotlivé prvky systému INTEGRO nezasahují do konstrukce oken, dveří a nadpraží a tímto nenarušují energetickou bilanci budovy. V tomto systému rolety jsou vyráběné pouze ve verzi s navíjením směrem ven (levotočivé.) * Komfortní podmínky pro obsluhu Ovládání rolet může probíhat ručně nebo pomocí pohonu propojeného se soustavou řízení, což dovoluje velmi pohodlnou obsluhu. * Uživatelské předností Promyšlená konstrukce rolet, a také správně zvolený výrobní materiál, jsou zárukou spolehlivé ochrany před nezvanými hosty. Další přednost je dokonalá termická izolace, což v zimním období znamená podstatné zmenšení nákladu na vytápění, a v létě se citelně sníží zahřívání místností. Spojení se systémem MOSKYTO dodatečně chrání vnitřní části budovy před veškerým hmyzem, přičemž nezabraňuje průniku světla a vzduchu do místností.. * Barevné provedení Velký výběr barev ve standardní nabídce umožní i těm nejnáročnějším zákazníkům najít potřebný odstín. Barvení povrchů je prováděno práškovým lakováním. * Certifikáty Jednotlivé prvky, sloužící k výrobě navíjecích rolet v systému Aluprof, mají certifikáty o shodě s patřičnými technickými aprobacemi, které povolují jejich běžné používání ve stavebnictví. -5-

6 I VENKOVNÍ NAVÍJECÍ ROLETA V SYSTÉMU POD OMÍTKU, TYP SP Způsoby montáže rolety v systému pod omítku SP : I. Box na roletu vestavěný během stavění stěny * omítka 2 zateplení síťka pod omítku 4 vnější kryt roletového boxu nosný prvek omítky (deska s dřevité vlny) 6 omítková kolejnice boxu pod omítku 6 7 revizní kryt 8 konstrukce nadpraží 7 9 makropórovítý beton * je nutná konzultace s architektem II. Box na roletu vestavěný ve výměnné nadpraží již existující stěny * omítka zateplení 3 síťka pod omítku 5 4 vnější kryt roletového boxu 5 nosný prvek omítky (deska s dřevité vlny) 6 6 omítková kolejnice boxu pod omítku 7 revizní kryt 7 8 konstrukce nadpraží * je nutná konzultace s architektem III. Box na roletu vestavěný pod již existující nadpraží * omítka 2 nadpraží 4 3 síťka pod omítku 4 vnější kryt boxu nosný prvek omítky (deska s dřevité vlny) 6 omítková kolejnice boxu pod omítku 6 7 revizní kryt 8 zateplení 7 9 okenní výplň * je nutná konzultace s architektem - 6 -

7 1. VYMĚŘOVÁNÍ VENKOVNÍ ROLETY 1.1 ROZMĚRY ROLETOVÝCH BOXU TYP SP [mm] 15 B A C SPS KT 30 Typ boxu [mm] A B C SP 90/ SP 90/ SP 90/ SP 90/ MAXIMÁLNÍ ROZMĚR ZATEPLENÍ VČETNĚ OMÍTKY PRO JEDNOTLIVÉ VODÍCÍ LIŠTY (PP 45, PP 53, PK 53, PPW 66/S, PP 66) max. 25 mm -7-

8 2. PŘIŘAZENÍ TŘÍD ODOLNOSTI PROTI ZATÍŽENÍ VĚTREM DLE PN-EN Pro zajištění správného bezporuchového a bezpečného fungování navíjecích rolet je třeba jednotlivé roletové profily přiřadit do vyhovujících tříd odolnosti proti zatížení větrem podle oblasti zatížení větrem. Vzhledem k zjednodušení volby vyhovujících roletových profilů, pro různé oblasti zatížení větrem v Polsku, byly připravené speciální mapy a tabulky. Mapa oblastí zatížení větrem v Polsku Kategorie území: I - Neklidné otevřené moře, jezera V rozsahu ne méně než 5 km proti větru, rovný plochý terén bez překážek. II - Vesnické oblasti s živými ploty na hranících pozemků, ojedinělé malé zemědělské hospodářství, domy a stromy. III - Příměstské oblasti anebo průmyslové a větší lesní plochy OblastIIa Oblast IIb Oblast II IV - Území měst, ve kterých zastavěné plochy tvoří alespoň 15%, a střední výška budov je větší než15 m Oblast I Charakteristické rychlostí větru (PN-B 02011) Oblast Vk (m/s) Zat.vět. I 20 II 24 IIa 27 IIb 30 III V závislosti na nadmořské výšce OblastIII Oblast II Oblast III Přiřazení tříd odolností na zatížení větrem do jednotlivých oblastí zatížení větrem v Polsku Kriteria Kat. terénu Požada - vky Výška budovy < 6 m Výška budovy (7-18) m Výška budovy (19-28) m Výška budovy (29-50) m Výška budovy (51-100) m Obl. zat. větrem Obl. zat. větrem Obl. zat. větrem Obl. zat. větrem Obl. zat. větrem I II IIa IIb III I II IIa IIb III I II IIa IIb III I II IIa IIb III I II IIa IIb III I * * * * * II * * * * * III * * * * * IV Třída odolností na zatížení větrem * * * * * * - jelikož rychlost větru v oblasti III je klasifikovaná v rozmezí od 24 m/s na hranicí oblasti I a II do 47 m/s v nejvyšších částech hor, je třeba každý případ posuzovat individuálně. Třídy odolnosti proti působení větru Třída Jmenovitý zkušební tlak p (N/m 2 ) < Jmenovitý zkušební tlak 1,5 p (N/m 2 ) < Pokud bereme v úvahu oblast tlaku větru, a také zvolenou kategorií území, pak můžeme zjistit třídu odolností roletových profilů proti zatížení větrem. Po zjištění třídy můžeme zvolit vyhovující profil a pohon, a to při využití tabulek tykajících se odolnosti na zatížení větrem dle normy PN-EN _Sys_typ_SP_+_moskyto - 8 -

9

10 Profil: PAU 37 (profil se zarážkami typ APA 37/2 anebo APA 37/1) Vodící lišta: PP 53, PK 53; PPDO 53; PPD 79; PU 29 Dolní lišta: LDG šířka výška Třídy Jmenovitý zkušební tlak p (N/m 2 ) Jmenovitý zkušební tlak 1,5 p (N/m 2 ) Třídy odolnosti proti zatížení větrem dle PN-EN Technická dokumentace pro výrobu venkovních navíjecích žaluzií, (rolet) v systému pod omítku SP SP s MOSKYTO páska / lanko servomotor -9- POZNÁMKY: 1. Bílou barvou je označen rozsah použití ručního pohonu (řemínek/ lanko), šedou elektrického pohonu (servomotor). 2. Je třeba dávat pozor na výběr vhodné navíjecí trubky. Mohlo by dojít k překročení maximální hodnoty ohnutí. 3. Stav na ke dni: PAU 37 PAU Sys Integro typ SP + moskyto

11 Profil: PA 37 (profil se zarážkami typ APA 39/2 anebo APA 37/1) Vodící lišta: PP 53, PK 53; PPDO 53; PPD 79; PU 29 Dolní lišta: LDG šíř. výš. Třídy Bezpečný zkušební tlak 1,5 p (N/m 2 ) Jmenovitý zkušební tlak p (N/m ) 2 Třídy odolnosti proti zatížení větrem dle PN-EN PA 37 servomotor PA 37 páska / lanko Technická dokumentace pro výrobu venkovních navíjecích žaluzií, (rolet) v systému pod omítku: SP SP s MOSKYTO POZNÁMKY: 1. Bílou barvou je označen rozsah použití ručního pohonu (řemínek/ lanko), šedou elektrického pohonu (servomotor). 2. Je třeba dávat pozor na výběr vhodné navíjecí trubky. Mohlo by dojít k překročení maximální hodnoty ohnutí. 3 Stav ke dni:

12 Vodící lišta: PP 53, PK 53; PPDO 53; PPD 79; PU 29 Dolní lišta: LDG Šíř.. výš. Třídy Jmenovitý zkušební tlak p (N/m ) Bezpečný zkušební tlak 1,5 p (N/m 2 ) 2 Třídy odolnosti proti zatížení větrem dle PN-EN Technická dokumentace pro výrobu venkovních navíjecích žaluzií, (rolet) v systému pod omítku SP SP z MOSKYTO -11- POZNÁMKY: 1. Bílou barvou je označen rozsah použití ručního pohonu (řemínek/ lanko), šedou elektrického pohonu (servomotor). 2. Je třeba dávat pozor na výběr vhodné navíjecí trubky. Mohlo by dojít k překročení maximální hodnoty ohnutí. 3. Stav na ke dni: servomotor PA 39 páska / lanko PA Sys Integro typ SP + moskyto

13 Profil: PA 39 (profil se zarážkami typ APA 39/2 anebo APA 37/1) Vodící lišta: PP 53, PPDO 53; PPD 79; PU 29 Dolní lišta LDG šíř. výš. Třídy Jmenovitý zkušební tlak p (N/m 2 ) Bezpečný zkušební tlak 1,5 p (N/m 2 ) Třídy odolností proti zatížení větrem dle PN-EN PA 40 servomotor PA 40 páska / lanko Technická dokumentace pro výrobu venkovních navíjecích žaluzií, (rolet) v systému pod omítku SP SP s MOSKYTO POZNÁMKY: 1. Bílou barvou je označen rozsah použití ručního pohonu (řemínek/ lanko), šedou elektrického pohonu (servomotor). 2. Je třeba dávat pozor na výběr vhodné navíjecí trubky. Mohlo by dojít k překročení maximální hodnoty ohnutí. 3 Stav ke dni:

14 Vodící lišta: PP 53, PPDO 53; PPD 79; PU 29 Dolní lišta: LDG šíř. výš. Třídy Jmenovitý zkušební tlak p (N/m 2 ) Bezpečný zkušební tlak 1,5 p (N/m 2 ) Třídy odolnosti proti zatížení větrem dle PN-EN Technická dokumentace pro výrobu venkovních navíjecích žaluzií, (rolet) v systému pod omítku: SP SP s MOSKYTO -13- POZNÁMKY: 1. Bílou barvou je označen rozsah použití ručního pohonu (páka s převodem ACEC). 2. Je třeba dávat pozor na výběr vhodné navíjecí roury. Mohlo by dojít k překročení maximální hodnoty ohnutí. 3. Stav ke dni: ACEC PA 40

15 Profil: PE 41 (profil se zarážkami typ APA 41/2) Vodící lišta: PPW 66 Dolní lišta: LDG šířka výška Třídy Jmenovitý zkušební tlak p (N/m 2 ) Bezpečný zkušební tlak 1,5 p (N/m 2 ) Třídy odolností proti zatížení větrem dle PN-EN PE 41 servomotor POZNÁMKY: 1. Při volbě servomotorů dávejte pozor na výběr vhodné navíjecí roury. Mohlo by dojít k překročení maximální hodnoty ohnutí. 2. Stav ke dni: Technická dokumentace pro výrobu venkovních navíjecích žaluzií, (rolet) v systému pod omítku: SP SP s MOSKYTO

16 Profil: PA 45 (profil se zarážkami typ APA 45/2 anebo APA 45/1) Vodící lišta: PP 53, PK 53; PPDO 53; PPD 79; PU 29 Dolní lišta: LDG šířka výška Třídy Jmenovitý zkušební tlak p (N/m 2 ) Bezpečný zkušební tlak 1,5 p (N/m 2 ) Třídy odolnosti proti zatížení větrem dle PN-EN Technická dokumentace pro výrobu venkovních navíjecích žaluzií, (rolet) v systému pod omítku: SP SP s MOSKYTO -15- POZNÁMKY: 1. Bílou barvou je označen rozsah použití ručního pohonu (pásek/ lanko), šedou barvou elektrického pohonu (servomotor). 2. Je třeba dávat pozor na výběr vhodné navíjecí roury. Mohlo by dojít k překročení maximální hodnoty ohnutí. 3. Stav ke dni: servomotor PA 45 páska / lanko PA 45

17

18 Profil: PA 45 (profil se zarážkami typ APA 45/2 anebo APA 45/1) Vodící lišta: PP 53, PK 53; PPDO 53; PPD 79; PU 29 Dolní lišta: LDG šířka výška Třídy Jmenovitý zkušební tlak p (N/m 2 ) Bezpečný zkušební tlak 1,5 p (N/m 2 ) Třídy odolnosti proti zatížení větrem dle PN-EN PA 45 ACEC POZNÁMKY: 1. Bílou barvou je označen rozsah použití ručního pohonu (páka s převodem ACEC). 2.. Je třeba dávat pozor na výběr vhodné navíjecí trubky. Mohlo by dojít k překročení maximální hodnoty ohnutí. Technická dokumentace pro výrobu venkovních navíjecích žaluzií, (rolet) v systému pod omítku SP SP s MOSKYTO 3. Stav ke dni:

19 Profil: PA 52 (profil se zarážkami typ APA 52/2 anebo APA 52/1) Vodící lišta: PP 66 anebo PP 75; PU 43 Dolní lišta: LDG 52 šířka výška Třídy Jmenovitý zkušební tlak p (N/m 2 ) Bezpečný zkušební tlak 1,5 p (N/m 2 ) Třídy odolnosti proti zatížení větrem dle PN-EN Technická dokumentace pro výrobu venkovních navíjecích žaluzií, (rolet) v systému pod omítku SP SP s MOSKYTO -17- POZNÁMKY: 1. Bílou barvou je označen rozsah použití ručního pohonu (páka s převodem ACEC), šedou elektrického pohonu (servomotor). 2. Je třeba dávat pozor na výběr vhodné navíjecí trubky. Mohlo by dojít k překročení maximální hodnoty ohnutí. 3. Stav ke dni: servomotor PA 52 ACEC PA 52

20 Profil: PA 55 (profil se zarážkami typ APA 55/2) Vodící lišta: PP 66 anebo PP 75; PU 43 Dolní lišta: LDG/S šířka výška. Třídy Jmenovitý zkušební tlak p (N/m 2 ) Bezpečný zkušební tlak 1,5 p (N/m 2 ) Třídy odolnosti proti zatížení větrem dle PN-EN PA 55 servomotor PA 55 ACEC POZNÁMKY: 1. Bílou barvou je označen rozsah použití ručního pohonu (páka s převodem ACEC), šedou elektrického pohonu (servomotor). 2.. Je třeba dávat pozor na výběr vhodné navíjecí trubky. Mohlo by dojít k překročení maximální hodnoty ohnutí. Technická dokumentace pro výrobu venkovních navíjecích žaluzií, (rolet) v systému pod omítku: SP SP s MOSKYTO 3. Stav ke dni:

21 Profil: PE 55 (profil se zarážkami typ APE 55) Vodící lišta: PP 66 anebo PP 75; PU 43 Dolní lišta: LDG/S šířka výška Třídy Jmenovitý zkušební tlak p (N/m 2 ) Bezpečný zkušební tlak 1,5 p (N/m 2 ) Třídy odolnosti proti zatížení větrem dle PN-EN Technická dokumentace pro výrobu venkovních navíjecích žaluzií, (rolet) v systému pod omítku: SP SP s MOSKYTO servomotor -19- POZNÁMKY: 1. Šedou barvou je označen rozsah použití elektrického pohonu (servomotoru). 2. Je třeba dávat pozor na výběr vhodné navíjecí trubky. Mohlo by dojít k překročení maximální hodnoty ohnutí. 3. Stav ke dni: PE 55

22 3. TEPLNÝ ODPOR A TAKÉ PROPUSTNOST VZDUCHU NAVÍJECÍCH ROLET SYSTEMU ALUPROF Na základě výzkumu provedeného Akreditovanou laboratoří pro měření a výzkum bylo zjištěno, že tepelný odpor a propustnost vzduchu u navíjecích rolet jsou následující: Systém pod omítku SP Profily: PAU 37, PA 37, PA 39, PA 40, PA 45, PA 52, PA 55 Druh výzkumu Propustnost vzduchu Tepelný odpor Klasifikace Třída 2 Vysoká propustnost vzduchu 0,246 m 2 K/W Při dodatečném utěsnění clony rolety s boxem (třída 5 - těsná) bude tepelný odpor následující: Systém pod omítku SP Profile: PAU 37, PA 37, PA 39, PA 40, PA 45, PA 52, PA 55 Druh výzkumu Klasifikace Tepelný odpor 0,414 m 2 K/W

23 4. MAXIMÁLNÍ VÝŠKY VENKOVNÍCH ROLET VČETNĚ ROLETOVÉHO BOXU PAU 37 (ve vodících lištách PP 45, PP 53, PK 53, PU 29, PPD 79, PPW 66/S) Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 40 SW 40 + PZ 45 SW 40 + PW 40 SP SP SP SP Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 60 SW 60 + PZ 68 SW 60 + PW 60 SP SP SP SP PA 37 (ve vodících lištách PP 45, PP 53, PK 53, PU 29, PPD 79, PPW 66/S) Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 40 SW 40 + PZ 45 SW 40 + PW 40 SP SP SP SP Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 60 SW 60 + PZ 68 SW 60 + PW 60 SP SP SP SP PA 39 (ve vodících lištách PP 45, PP 53, PK 53, PU 29, PPD 79, PPW 66/S) Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 40 SW 40 + PZ 45 SW 40 + PW 40 SP SP SP SP Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 60 SW 60 + PZ 68 SW 60 + PW 60 SP SP SP SP

24 PA 40 (ve vodících lištách PP 45, PP 53, PK 53, PU 29, PPD 79, PPW 66/S) Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 40 SW 40 + PZ 45 SW 40 + PW 40 SP SP SP SP Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 60 SW 60 + PZ 68 SW 60 + PW 60 SP SP SP SP PE 41 (ve vodících lištách PP 45, PP 53, PK 53, PU 29, PPD 79, PPW 66/S) Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 40 SW 40 + PZ 45 SW 40 + PW 40 SP SP SP SP Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 60 SW 60 + PZ 68 SW 60 + PW 60 SP SP SP SP Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 70 SW 70 + PZ 78 SW 70 + PW 70 SP SP SP PA 45 (ve vodících lištáchh PP 45, PP 53, PK 53, PU 29, PPD 79, PPW 66/S) Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 40 SW 40 + PZ 45 SW 40 + PW 40 SP SP SP SP Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 60 SW 60 + PZ 68 SW 60 + PW 60 SP SP SP SP _Sys_Integro_typ_SP_+_moskYto

25 PA 52 (ve vodících lištách PP 66) Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 60 SW 60 + PZ 68 SW 60 + PW 60 SP SP SP SP PA 55 (ve vodící liště: PP 66) Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 60 SW 60 + PZ 68 SW 60 + PW 60 SP SP SP PE 55 (ve vodící liště: PP 66) Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 60 SW 60 + PZ 68 SW 60 + PW 60 SP SP SP Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 70 SW 70 + PZ 78 SW 70 + PZ 710 SP SP SP

26 5. ÚDAJE PRO VÝROBU VENKOVNÍCH NAVÍJECÍCH ROLET V SYSTÉMU POD OMÍTKU SP 5.1. JEDNOTLIVÉ SOUČÁSTÍ ROLETY V SYSTÉMU POD OMÍTKU SP SK/11 HORNÍ ROLETOVÝ BOX 2. SP90 PZ VNĚJŠÍ KRYT BOXU POD OMÍTKU 3. SP90 PR REVIZNÍ KRYT BOXU POD OMÍTKU 4. BS 45 BOČNÍ KRYT ROLETOVÉHO BOXU 5. SPZ - ZÁSLEPKA K BOXU POD OMÍTKU 6. SPD DISTANČNÍ LIŠTA K BOXU POD OMÍTKU 7. OKTAGONÁLNÍ TRUBKA 8. ZVĚTŠUJÍCÍ KROUŽEK 9. NÁSADKA 10. LOŽISKO 11. ROLOVACÍ KOLEČKO 12. KLUZNICE PER VE VODÍCÍ LIŠTĚ 13. NOSNÝ PRVEK OMÍTKY 14. SPS OMÍTKOVÁ KOLEJNICE ROLETOVÉHO BOXU POD OMÍTKU 15. ZÁVĚS 16. CLONA ROLETY Z HLINÍKOVÉHO PROFILU 17. ZARÁŽKA PROFILU 18. DOLNÍ LIŠTA 19. ZARÁŽKA DOLNÍ LIŠTY 20. VODÍCÍ LIŠTA

27 5.2. ROLETOVÝ BOX Sestavení řezu a seznam součástí * HLINÍKOVÝ ROLETOVÝ BOX - HORNÍ SK/11/ /x DÉLKA SK - 10 mm * VNĚJŠÍ KRYTROLETOVÉHO BOXU POD OMÍTKU SP 90 SP90 PZ/ /x DÉLKA SP - 10 mm * REVIZNÍ KRYT ROLETOVÉHO BOXU POD OMÍTKU SP 90 SP90 PR/ /x DÉLKA SP - 10 mm Pozor: V případě použivání distanční lišty SPD: * REVIZNÍ KRYT ROLETOVÉHO BOXU POD OMÍTKU SP 90 SP90 PR/ /x DÉLKA SP - 58 mm Pozor: V případě montování sad rolet (členění) s rozdílnou výškou (okno dveře), je třeba použít stejnou velikost boxu s přihlédnutím k nejvyšší roletě (dveře). * OMÍTKOVÁ KOLEJNICE BOXU SP 90 SPS/x DÉLKA KOLEJNICE anebo * HLINÍKOVÝ ÚHELNÍK KT 30/x DÉL. ÚHELNÍKU = ŠÍŘ. ROLETY * NOSNÝ PRVEK OMÍTKY SPNT DÉL. NOSNÉHO PRVKU = ŠÍŘ. ROLETY * BOČNÍ KRYT ROLETOVÉHO BOXU množství = 1 pár BS/45/ /x * DISTANČNÍ LIŠTA K BOXU SP 90 množství = 1 pár SPD /x * ZÁSLEPKA K ROLETOVÉMU BOXU SP 90 množství = 2 ks SPZ /x * NÝTY PN/x MNOŽSTVÍ NÝTŮ = 16 + (ŠÍŘ. ROLETY / 300) ks - s lištou SPD MNOŽSTVÍ NÝTŮ = 12 + (ŠÍŘ. ROLETY / 300) ks - bez lišty SPD * PODLOŽKA PVC S ČEPIČKOU množství = 2 ks ZPK 10/x * POZINKOVANÝ VRUT 3,9x16 mm množství = 2 ks SBS * KLUZNICE PER VE VODÍCÍ LIŠTĚ množství = 1 PÁR SLM, SLS, SLMW -53-

28 Montáž rozdělení rolet a seznam dílů BOČNÍ STRANA BOXU 45 VNÍTŘNÍ (LEVÁ) BSW 45/ KLUZNICE PER VE VODÍCÍ LIŠTĚ SLMW a SLW 3. HLINÍKOVÁ VODÍCÍ LIŠTA PPD OKTAGONÁLNÍ TRUBKA SW 40, SW NÁSADKA OBS 40, OBS LOŽISKO LO ROLOVACÍ KOLEČKO BOČNÍ STRANA BOXU 45 VNÍTŘNÍ (PRAVÁ) BSW 45/ KLUZNICE PER VE VODÍCÍ LIŠTĚ SLMW a SLM 3. HLINÍKOVÁ VODÍCÍ LIŠTA PPD OKTAGONÁLNÍ TRUBKA SW 40, SW NÁSADKA OBS 40, OBS LOŽISKO LO ROLOVACÍ KOLEČKO

29 Montáž roletového boxu Otvory na nýty vrtejte vrtákem Ø 4,2 ale otvory na vruty vrtákem Ø 3,5 PN 4 x 8 PODLOŽKA VRUT SBS ZPK VODÍCÍ LIŠTY Sestavení řezu a seznam součástí Pozor: * PROWADNICA ALUMINIOWA PP 45, PP 53, PK 53, PU 29 DŁ. PROWADNICY = WYS. ROLETY - WYS. SKRZYNKI PPD 79, PPW 66/S, PP 66 * ZATYCZKA PROWADNICY PP 53, PK 53 množství = 2 ks ZP 53 anebo * KĄTOWNIK ALUMINIOWY KT 30/}x DŁ. KĄTOWNIKA = SZER. ROLETY K použití v případě chybějícího parapetu anebo jiné opěry pro spodní část vodící lišty V případě oken s okapnicí, při montování rolety k okennímu výklenku (k okennímu rámu), je třeba k vodicí liště typ D/PP použit hliníkový distanční prvek, tímto způsobem nedojde ke kolizi clony rolety s vyčnívající okapnicí * HLINÍKOVÝ DISTANČNÍ PRVEK VODÍCÍ LIŠTY D/PP DÉL. DISTANČNÍHO PRVKU = DÉL. VODÍCÍ LIŠTY * ZÁPADKOVÁ DESTIČKA PZO MNOŽSTVÍ DESTIČEK = [(DÉL. VODÍCÍ LIŠTY - 300) / 500] x 2 - zaokrouhlené na sudý počet nahoru * POZINKOVANÝ VRUT HS/M-S MNOŽSTVÍVRUTŮ = MNOŽSTVÍ ZÁPADKOVÝCH DESTIČEK Pro přesné navrtání otvorů sloužících k namontování hliníkového distančního prvku D/PP doporučujeme použít šablony SOP k vrtání otvorů pro západkovou destičku PZO -55-

30 Rozmístění otvorů pro připevnění vodící lišty ke štěně Pohled na roletu zepředu Boční pohled na roletu 100 max. 500 max. 500 max Dłélka vodící lišty 100 max. 500 max. 500 max. 500 Dłélka vodící lišty 100 vrtat vrtákem Ø 3.0 přímá vodící lišta hliníková PP53 Šablony pro vrtání otvorů SOP Ø 9,5 min Ø 6 Pro přesné označení místa, ve kterém je třeba vyvrtat otvory umožňující připevnění vodící lištce stěně, doporučujeme použit šablony SOP k vrtání otvorů pro západkovou destičku PZO CLONA PRO JEDNODUCHOU ROLETU Clona rolety z profilu PAU 37 a) sestavení řezu a seznam součástí (včetně vodících lišt PP 45, PP 53, PK 53, PPW 66/S) * HLINÍKOVÝ PROFIL PAU 37/x DÉLKA PROFILU - 75 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 37 mm] - 1 pero * ZARÁŽKA APA 37/2 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru L = B - 75 mm * HLINÍKOVÝ PROFIL PAU 37/x DÉLKA PROFILU - 80 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VYŠ. LDG ) / 37 mm] - 1 pero * ZARÁŽKA APA 37/1 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru L = B - 80 mm

31 * SEŠÍVACÍ SPONY 97/4 NK MNOŽSTVÍ SEŠÍVACÍCH SPON = MNOŽSTVÍ ZARÁŽEK x 2 * KLUZNICE PER VE VODÍCÍ LIŠTĚ množství = 1 pár SLM/x * OCELOVÝ ZÁVĚS množství do 1 m = 2 ks WMU nad 1 m = 2 ks + 1 co 0,5 m SP WMU 130 SP WMU 170 * DOLNÍ LIŠTA S PODLOŽKOU LDG 40/x, LDG/x, DÉLKA LDG = DÉLKA PROFILU Pozor: U ručního pohonu je třeba v dolní liště clony rolety použít: * ZARÁŽKA DOLNÍ LIŠTY množství = 2 ks ZLD 40, ZLD, ZLDO nebo * NÁRAZNÍK DOLNÍ LIŠTY množství = 2 ks BF 30/x, BF 40/x b) Montáž clony rolety Pro omezení tření clony rolety během zvedání a spouštění, je třeba zajistit profily zarážkami. Ve složené cloně rolety je nutné vyfrézovat otvory. Následně je třeba do nich vložit zarážky, a také dodatečně zajistit sešívacími sponami. Ø 2,5 APA 37/2, APA 37/1, APA 39/2, APA 40/2, APA 40/1, APA 45/2, APA 45/1, APA 52/2, APA 52/1, APA 55/2 Pozor: 97/4 NK 97/6 NKHZ V případě, že otvory pro zarážky nejsou vyfrézované, dochází k bobtnání profilů v clonách a následkem toho ke zvětšení průměru navíjecích ploch. -57-

32 Clona rolety z profilu PA 37 Sestavení řezu a seznam součástí (včetně vodících lišt PP 45, PP 53, PK 53, PPW 66/S) * HLINÍKOVÝ PROFIL PA 37/x DÉLKA PROFILU - 75 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 37 mm] - 1 pero * ZARÁŽKA APA 37/2 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru * HLINÍKOVÝ PROFIL PA 37/x DÉLKA PROFILU - 80 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 37 mm] - 1 pero * ZARÁŽKA APA 37/1 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru * SEŠÍVACÍ SPONY 97/4 NK MNOŽSTVÍ SEŠÍVACÍCH SPON = MNOŽSTVÍ ZARÁŽEK x 2 * KLUZNICE PER VE VODÍCÍ LIŠTĚ množství = 1 pár SLM/x * OCELOVÝ ZÁVĚS množství do 1 m = 2 ks WM, WMA nad 1 m = 2 ks + 1 co 0,5 m SP WM 130, WMA 130 SP WM 170, WMA 170 * DOLNÍ LIŠTA S PODLOŽKOU LDG 40/x, LDG/x, DÉLKA LDG = DÉLKA PROFILU Pozor: U ručního pohonu je třeba v dolní lište clony rolety použít: * ZARÁŽKA DOLNÍ LIŠTY množství = 2 ks ZLD 40, ZLD, ZLDO anebo * NÁRAZNÍK DOLNÍ LIŠTY množství = 2 ks BF 30/x, BF 40/x Clona rolety z profilu PA 39 Sestavení řezu a seznam součástí (včetně vodících lišt PP 45, PP 53, PK 53, PPW 66/S) * HLINÍKOVÝ PROFIL PA 39/x DÉLKA PROFILU - 75 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 39 mm] - 1 pero * ZARÁŽKA APA 39/2 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru * HLINÍKOVÝ PROFIL PA 39/x DÉLKA PROFILU - 80 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 39 mm] - 1 pero * ZARÁŽKA APA 37/1 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru * SEŠÍVACÍ SPONY 97/4 NK MNOŽSTVÍ SEŠÍVACÍCH SPON = MNOŽSTVÍ ZARAŽEK x 2 * KLUZNICE PER VE VODÍCÍ LIŠTĚ množství = 1 pár SLM/x * OCELOVÝ ZÁVĚS množství do 1 m = 2 ks WM, WMA nad 1 m = 2 ks + 1 co 0,5 m SP WM 130, WMA 130 SP WM 170, WMA 170 * DOLNÍ LIŠTA S TĚSNĚNÍM LDG 40/x, LDG/x, DÉLKA LDG = DÉLKA PROFILU Pozor: U ručního pohonu je třeba v dolní lište clony rolety použít: * ZARÁŽKA DOLNÍ LIŠTY množství = 2 ks ZLD 40, ZLD, ZLDO anebo * NÁRAZNÍK DOLNÍ LIŠTY množství = 2 ks BF 30/x, BF 40/x

33 Clona rolety z profilu PA 40 Sestavení řezu a seznam součástí (včetně vodících lišt PP 45, PP 53, PK 53, PPW 66/S) * HLINIKOVÝ PROFIL PA 40/x DÉLKA PROFILU - 75 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 40 mm] - 1 pero * ZARÁŽKA APA 40/2 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru * HLINÍKOVÝ PROFIL PA 40/x DÉLKA PROFILU - 80 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 40 mm] - 1 pero * ZARÁŽKA APA 40/1 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru * SESÍVACÍ SPONY 97/4 NK MNOŽSTVÍ SEŠÍVACÍCH SPON = MNOŽSTVÍ ZARÁŽEK x 2 * KLUZNICE PER VE VODÍCÍ LIŠTĚ množství = 1 pár SLM/x * OCELOVÝ ZÁVĚS množství do 1 m = 2 ks WM, WMA, WMS nad 1 m = 2 ks + 1 co 0,5 m SP WM 130, WMA 130, WMS 130 SP WM 170, WMA 170, WMS 170 * DOLNÍ LIŠTA S TĚSNĚNÍM LDG 40/x, LDG/x, DÉLKA LDG = DÉLKA PROFILU Uwaga: U ručního pohonu je třeba v dolní lište clony rolety použít: * ZARÁŽKA DOLNÍ LIŠTY množství = 2 ks ZLD 40, ZLD, ZLDO anebo * NÁRAZNÍK DOLNÍ LIŠTY množství = 2 ks BF 30/x, BF 40/x Clona rolety z profilu PE 41 a) sestavení řezu a seznam součástí (včetně vodících lišt PP 45, PP 53, PK 53, PPW 66/S) * HLINÍKOVÝ PROFIL PE 41/x DÉLKA PROFILU - 75 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 41 mm] - 1 pero * ZARÁŽKA APE 41/2 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru Pozor: V případě clony z profilu PE 41 zarážky APE 41/2 upínat svěracími kleštěmi SZZ. * KLUZNICE PER VE VODÍCÍ LIŠTĚ množství = 1 pár SLM/x * OCELOVÝ ZÁVĚS množství do 1 m = 2 ks WM, WMA, WMS nad 1 m = 2 ks + 1 co 0,5 m SP WM 130, WMA 130, WMS 130 SP WM 170, WMA 170, WMS 170 * DOLNÍ LIŠTA S TĚSNĚNÍM LDG 40/x, LDG/x, DÉLKA LDG = DÉLKA PROFILU Pozor: U ručního pohonu je třeba v dolní lište clony rolety použít:: * ZARÁŽKA DOLNÍ LIŠTY množství = 2 ks ZLD 40, ZLD, ZLDO anebo * NÁRAZNÍK DOLNÍ LIŠTY množství = 2 ks BF 30/x, BF 40/x -59-

34 b) montáž clony rolety APE 41/2 SZZ Clona rolety z profilu PA 45 Sestavení řezu a seznam součástí (včetně vodících lišt PP 45, PP 53, PK 53, PPW 66/S) * HLINÍKOVÝ PROFIL PA 45/x DÉLKA PROFILU - 75 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 45 mm] - 1 pero * ZARÁŽKA APA 45/2 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru * HLINÍKOVÝ PROFIL PA 45/x DÉLKA PROFILU - 85 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 45 mm] - 1 pero * ZARÁŽKA APA 45/1 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru * SEŠÍVACÍ SPONY 97/4 NK MNOŽSTVÍ SEŠÍVACÍCH SPON = MNOŽSTVÍ ZARÁŽEK x 2 * KLUZNICE PER VE VODÍCÍ LIŠTĚ množství = 1 pár SLM/x * OCELOVÝ ZÁVĚS množství do 1 m = 2 ks WM, WMA nad 1 m = 2 ks + 1 co 0,5 m SP WM 130, WMA 130 SP WM 170, WMA 170 * DOLNÍ LIŠTA S TĚSNĚNÍM LDG 40/x, LDG/x, DÉLKA LDG = DÉLKA PROFILU Pozor: U ručního pohonu je třeba v dolní lište clony rolety použít: * ZARÁŽKA DOLNÍ LIŠTY množství = 2 ks ZLD 40, ZLD, ZLDO anebo * NÁRAZNÍK DOLNÍ LIŠTY množství = 2 ks BF 30/x, BF 40/x Clona rolety z profilu PA 52 Sestavení řezu a seznam součástí (včetně vodících lišt PP 66) * HLINÍKOVÝ PROFIL PA 52/x DÉLKA PROFILU - 80 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 52 mm] - 1 pero * ZARÁŽKA APA 52/2 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru

35 * HLINÍKOVÝ PROFIL PA 52/x DÉLKA PROFILU - 89 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 52 mm] - 1 pero * ZARÁŽKA APA 52/1 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru * SEŠÍVACÍ SPONY 97/6 NKHZ MNOŽSTVÍ SEŠÍVACÍCH SPON = MNOŽSTVÍ ZARÁŽEK x 2 * KLUZNICE PER VE VODÍCÍ LIŠTĚ množství = 1 pár SLS/x * OCELOVÝ ZÁVĚS množství do 1 m = 2 ks WMA, WMS nad 1 m = 2 ks + 1 co 0,5 m SP WMA 130, WMS 130 SP WMA 170, WMS 170 * DOLNÍ LIŠTA S TĚSNĚNÍM LDG 52/x DÉLKA LDG = DÉLKA PROFILU Pozor: U ručního pohonu je třeba v dolní lište clony rolety použít: * ZARÁŽKA DOLNÍ LIŠTY množství = 2 ks ZLD, ZLDO anebo * NÁRAZNÍK DOLNÍ LIŠTY množství = 2 ks BF 30/x, BF 40/x Clona rolety z profilu PA 55 Sestavení řezu a seznam součástí (včetně vodících lišt PP 66) * HLINÍKOVÝ PROFIL PA 55/x DÉLKA PROFILU - 80 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 55 mm] - 1 pero * ZARÁŽKA APA 55/2 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru * SEŠÍVACÍ SPONY 97/6 NKHZ MNOŽSTVÍ SEŠÍVACÍCH SPON = MNOŽSTVÍ ZARÁŽEK x 2 * KLUZNICE PER VE VODÍCÍ LIŠTĚ množství = 1 pár SLS/x * OCELOVÝ ZÁVĚS množství do 1 m = 2 ks WMS nad 1 m = 2 ks + 1 co 0,5 m SP 165 WMS 130 SP WMS 170 * DOLNÍ LIŠTA S TĚSNĚNÍM LDG/S/x DÉLKA LDG = DÉLKA PROFILU Pozor: U ručního pohonu je třeba v dolní lište clony rolety použít: * NÁRÁZNÍK DOLNÍ LISTY množství = 2 ks BF 30/x, BF 40/x -61-

36 Clona rolety z profilu PE 55 a) sestavení řezu a seznam součástí (včetně vodících lišt PP 66) * HLINÍKOVÝ PROFIL PE 55 DÉLKA PROFILU - 82 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 55 mm] - 1 pero * ZARÁŽKA APE 55 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru Pozor: V případě clony z profilu PE 55, zarážky APE 55 připevnit k profilu vruty 2,9 x 13 mm * KLUZNICE PER VE VODÍCÍ LIŠTĚ množství = 1 pár SLS/x * OCELOVÝ ZÁVĚS množství do 1 m = 2 ks WMS nad 1 m = 2 ks + 1 co 0,5 m SP 165 WMS 130 SP WMS 170 * DOLNÍ LIŠTA S TĚSNĚNÍM LDG/S/x DÉLKA LDG = DÉLKA PROFILU Pozor: U ručního pohonu je třeba v dolní lište clony rolety použít: * NÁRAZNÍK DOLNÍ LIŠTY množství = 2 ks BF 30/x, BF 40/x b) montáž clony rolety APE

37 5.5. CLONY PRO SADU ROLET STEJNÉ VÝŠKY (ČLENĚNÍ) Clony rolety z profilu PAU 37 a) sestavení řezu a seznam součástí (včetně vodících lišt PP 53 s PPD 79, PK 53 z PPD 79) * HLINÍKOVÝ PROFIL PAU 37/x DÉLKA PROFILU - 62 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 37 mm] - 1 pero * ZARÁŽKA APA 37/2 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru L = B - 62 mm * HLINÍKOVÝ PROFIL PAU 37/x DÉLKA PROFILU - 68 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 37 mm] - 1 pero * ZARÁŽKA APA 37/1 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru L = B - 68 mm b) sestavení řezu a seznam součástí (včetně vodících lišt PPD 79 z PPD 79) * HLINÍKOVÝ PROFIL PAU 37/x DÉLKA PROFILU - 49 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 37 mm] - 1 pero * ZARÁŽKA APA 37/2 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru L = B - 49 mm * HLINÍKOVÝ PROFIL PAU 37/x DÉLKA PROFILU - 55 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 37 mm] - 1 pero * ZARÁŽKA APA 37/1 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru L = B - 55 mm -63-

38 Sestavení řezu pro zbývající profily v závislosti na používaných zarážkách a vodících lištách. * HLINÍKOVÝ PROFIL DÉLKA PROFILU HODNOTA Z TABULKY (pro uvedenou konfiguraci) Typ profilu PA 37 PA 37 PA 39 PA 39 PA 40 PA 40 PE 41 PA 45 PA 45 Typ zarážky APA 37/2 APA 37/1 APA 39/2 APA 37/1 APA 40/2 APA 40/1 APE 41/2 APA 45/2 APA 45/1 P.Č. Vodící lišty Zabezpečení RA RA RA RA 1 PP 53 sppd mm 68 mm 62 mm 68 mm 62 mm 68 mm 62 mm 62 mm 72 mm 2 PK 53 s PPD mm 68 mm 62 mm 68 mm 62 mm 68 mm 62 mm 62 mm 72 mm 3 PPD 79 s PPD mm 55 mm 49 mm 55 mm 49 mm 55 mm 49 mm 49 mm 59 mm 5.6. CLONY PRO SADU ROLET OKNO DVEŘE (ČLENĚNÍ) Clony rolety z profilu PAU 37 Sestavení řezu a seznam součástí (včetně vodících lišt PP 53 z PU 29 + PP 53) * HLINIKOVÝ PROFIL PAU 37/x DÉLKA PROFILU = ŠÍŘKA. ROLETY - 52 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 37 mm] - 1 pero * ZARÁŽKA APA 37/2 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru L = B - 52 mm * HLINÍKOVÝ PROFIL PAU 37/x DÉLKA PROFILU - 58 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 37 mm] - 1 pero * ZARÁŽKA APA 37/1 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru L = B - 58 mm Sestavení řezu pro zbývající profily v závislosti na používaných zarážkách a vodících lištách. * HLINÍKOVÝ PROFIL DÉLKA PROFILU HODNOTA Z TABULKY (pro uvedenou konfiguraci) Typ profilu PA 37 PA 37 PA 39 PA 39 PA 40 PA 40 PE 41 PA 45 PA 45 Typ zarážky APA 37/2 APA 37/1 APA 39/2 APA 37/1 APA 40/2 APA 40/1 APE 41/2 APA 45/2 APA 45/1 P.Č. Vodící lišty Zabezpečení RA RA RA RA 1 PP 53 z PU 29 +PP mm 58 mm 52 mm 58 mm 52 mm 58 mm 52 mm 52 mm 63 mm

39 6. SESTAVENÍ PŘÍPUSTNÝCH ZATÍŽENÍ NAVÍJECÍCH TRUBEK VENKOVNÍCH ROLET NAVÍJENÝCH V ZÁVISLOSTI NA VAZE: PROFILU, DOLNÍ LIŠTY, KROUŽKU, ZÁVĚSU ATD. f B f [mm] 2,0 2,2 2,4 2,6 2,8 3,0 3,2 3,4 3,6 3,8 4,0 4,2 4,4 4,6 4,8 5,0 B [mm] Přípustné zatížení trubky [k g] SW ,0 41,2 34,4 29,1 25,0 21,6 18,8 16,5 14,5 12,9 11,4 10,2 9,1 8,2 7,3 6,6 SW ,5 142,3 119,3 101,4 87,2 75,7 66,3 58,4 51,9 46,3 41,5 37,4 33,8 30,6 27,9 25,4 SW ,8 210,2 176,3 149,8 128,8 111,8 97,9 86,3 76,6 68,3 61,3 55,2 49,9 45,3 41,2 37,5 SW ,9 443,1 371,7 316,2 272,0 236,3 207,1 182,9 162,5 145,2 130,5 117,7 106,6 97,0 88,4 80,9 f [mm] 5,0 5,2 5,4 5,6 5,8 6,0 6,2 6,4 6,6 6,8 7,0 7,2 7,4 7,6 7,8 8,0 B [mm] Přípustné zatížení trubky [k g] SW ,6 5,9 5,3 4,7 4,2 3,8 3,4 3,0 2,6 2,3 2,0 1,7 1,4 1,2 0,9 0,7 SW ,4 23,2 21,3 19,5 17,9 16,5 15,2 14,0 12,9 11,8 10,9 10,0 9,2 8,5 7,8 7,1 SW ,5 34,3 31,4 28,8 26,5 24,3 22,4 20,6 19,0 17,5 16,1 14,8 13,6 12,5 11,4 10,5 SW ,9 74,2 68,1 62,7 57,9 53,4 49,4 45,8 42,4 39,3 36,5 33,9 31,4 29,2 27,1 25,1-65-

40 7. VÝVOD POHONU VENKOVNÍCH ROLET DLE PN-EN Vnitřní navíjení Pozice výstupu s boxu Vnější navíjení Pozice výstupu s boxu Pozice 1 Pozice 2 Pozice 3 Pozice 4 - výstup z boxu vodorovně nahoře - výstup z boxu dole - výstup z boxu - vodorovně dole - výstup z boxu - šikmý

41 8. OZNAČENÍ VÝVODU POHONU VENKOVNÍCH ROLET NAVÍJENÝCH SMĚREM VEN Vnitřní strana pohled z místností RLG LPG RLD R LPD L ROLETA NAVÍJENÁ SMĚREM VEN LPG - výstup z boxu - vodorovně nahoře L - levý boční kryt boxu P - pohon z pravé strany G - horní vývod LPD - výstup z boxu - vodorovně dole L - levý boční kryt boxu P - pohon z pravé strany D - dolní vývod RLG - výstup z boxu - vodorovně nahoře R - pravý boční kryt boxu L - pohon z levé strany G - horní vývod RLD - výstup z boxu vodorovně dole R - pravý boční kryt boxu L - pohon z levé strany D - dolní vývod _Sys_Integro_typ_SP_+_moskiyo -67-

42 9. OZNAČENÍ VÝVODU POHONU VENKOVNÍCH ROLET NAVÍJENÝCH SMĚREM DOVNITŘ Vnitřní strana pohled z místností LLG RPG L R LLU RPU ROLETA NAVÍJENÁ SMĚREM DOVNITŘ RPG - výstup z boxu vodorovně nahoře R - pravý boční kryt boxu P - pohon z pravé strany G - horní vývod RPU - výstup z boxu - šikmý R - pravý boční kryt boxu P - pohon z pravé strany U - šikmý vývod LLG - výstup z boxu - vodorovně nahoře L - levý boční kryt boxu L - pohon z levé strany G - horní vývod LLU - výstup z boxu - šikmý L - levý boční kryt boxu L - pohon z levé strany U - šikmý vývod

43 10. DRUHY POUŽÍVANÝCH POHONŮ RUČNÍ POHON S POUŽITÍM ROLOVACÍCH KOLEČEK V případě použití navíjecí trubky SW 40 Seznam součástí tvořících roletový box SP * NÁSADKA Ø 40 * OKTAGONÁLNÍ TRUBKA množství = 1 ks OBS 40 SW 40 DÉLKA TRUBKY - 60 mm * ROLOVACÍ KOLEČKO S NÁSADKOU množství = 1 ks KNO pro box SP Ø 120 mm KNO pro box SP Ø 155 mm KNO pro box SP Ø 170 mm KNO anebo: * NÁSADKA Ø 40 K ROLOVACÍM KOLEČKÁM množství = 2 ks OBS 40 KN * OKTAGONÁLNÍ TRUBKA SW 40 DÉLKA TRUBKY - 80 mm * ROLOVACÍ KOLEČKO množství = 1 ks KN pro box SP Ø 120 mm KN 1216 pro box SP Ø 155 mm KN 1516 pro box SP Ø 170 mm KN 1716 pro box SP Ø 195 mm KN 1916 * ZVĚTŠOVACÍ KROUŽEK K SW 40 PZ 45 MNOŽSTVÍ KROUŽKŮ = (do 1 m 3 KS) + (1 KS co 0,5 m) * POZINKOVANÝ VRUT HS/M-S MNOŽSTVÍ VRUTŮ = MNOŽSTVÍ KROUŽKŮ * LOŽISKO Ø 28 mm množství = 2 ks LO V případě použití navíjecí trubky SW 60 Seznam součástí tvořících box SP * NÁSADKA Ø 60 množství = 1 ks OBS 60 * NÁSADKA Ø 60 K ROLOVACÍM KOLEČKÁM množství = 1 ks OBS 60 KN * OKTAGONÁLNÍ TRUBKA SW 60 DÉLKA TRUBKY mm * ROLOVACÍ KOLEČKO množství = 1 ks KN Pro box SP Ø 120 mm KN 1216 pro box SP Ø 155 mm KN 1516 pro box SP Ø 170 mm KN 1716 pro box SP Ø 195 mm KN 1916 * ZVĚTŠOVACÍ KROUŽEK K SW 60 PZ 68 MNOŽSTVÍ KROUŽKŮ = (do 1 m 3 KS) + (1 KS co 0,5 m) * POZINKOVANÝ VRUT HS/M-S MNOŽSTVÍ VRUTŮ = MNOŽSTVÍ KROUŽKŮ * LOŽISKO Ø 28 mm množství = 2 ks LO

44 10.2. RUČNÍ POHON S POUŽITÍM NAVÍJEČKY ZWP ANEBO POUZDRA KPP NA PÁSKU (ŘEMÍNEK) 14 mm BOČNÍ KRYT ROLETOVÉHO BOXU množství = 1pár BS 45/ /x 2. LOŽISKO Ø 28 mm množství = 1 ks LO ROLOVACÍ KOLEČKO množství = 1 ks KNO, KN 4. OKTAGONÁLNÍ TRUBKA množství = 1 ks SW 40, SW KLUZNICE PER VE VODÍCÍ LIŠTĚ množství = 1pár SLM/x, SLS/x 6. VODÍCÍ LIŠTA množství = 2 ks PP 45/x, PP 45/S/x, PP 53/x, PP 53/S/x PK 53/x, PK 53/S/x PPW 66/S/x, PP 66/x 7. DESTIČKA K UPEVŇOVÁNÍ POUZDRA S PŘEVODEM množství = 1 ks PMZ 8. KLIKA MIGNON množství = 1 ks KRM 9. POUZDRO S PŘEVODEM NA PÁSKU (ŘEMÍNEK) 14 mm množství = 1 ks KPP 10. PÁSKA (ŘEMÍNEK) TS 14/x DÉLKA PÁSKY = 2 x VÝŠKA ROLETY + 1,5 m anebo 11. VODÍCÍ LIŠTA PÁSKY (ŘEMÍNEK) 14 mm množství = 1 ks PTR 14/x, DWR 14 z ODWR DRŽÁK PÁSKY - LANKA množství = 1 ks UTL 13. NAVÍJEČKA NA PÁSKU (ŘEMÍEK) 14 mm množství = 1 ks ZWP 5/x, ZWP 5/l/02 ZWU/x Součásti nacházející se u druhého boku roletového boxu: * LOŽISKO Ø 28 mm množství = 1 ks LO 28 * NÁSADKA Ø 40 množství = 1 ks OBS 40, OBS

45 10.3. RUČNÍ POHON S POUŽITÍM NAVÍJEČKY ZWL ANEBO POUZDRA KPL NA LANKO 4,5 mm BOČNÍ KRYT ROLETOVÉHO BOXU množství = 1 pár BS 45/ /x 2. LOŽISKO Ø 28 mm množství = 1 ks LO ROLOVACÍ KOLEČKO množství = 1 ks 4. OKTAGONÁLNÍ TRUBKA množství = 1 ks KNO, KN SW 40, SW KLUZNICE PER VE VODÍCÍ LIŠTĚ množství = 1 pár SLM/x, SLS/x 6. VODÍCÍ LIŠTA množství = 2 ks PP 45/x, PP 45/S/x, PP 53/x, PP 53/S/x PK 53/x, PK 53/S/x PPW 66/S/x, PP 66/x 7. DESTIČKA K UPEVŇOVÁNÍ POUZDRA S PŘEVODEM množství = 1 ks PMZ 8. KLIKA MIGNON množství = 1 ks KRM 9. POUZDRO S PŘEVODEM NA LANKO 4,5 mm množství = 1 ks KPL 10. NYLONOVÉ LANKO LN 45 DÉLKA LANKA = 2 x VÝŠKA ROLETY + 1,5 m anebo 11. VODÍCÍ LIŠTA LANKA množství = 1 ks PL 250, PL DRŽÁK PÁSKY - LANKA množství = 1 ks UTL 13. NAVÍJEČKA NA LANKO Ø 4,5 mm množství = 1 ks ZWL 5/x, ZWL 5/l/02 ZWU/x Součástí nacházející se u druhého boku roletového boxu: * LOŽISKO Ø 28 mm množství = 1 ks LO 28 * NÁSADKA Ø 40 množství = 1 ks OBS 40, OBS

46 10.4. RUČNÍ POHON S POUŽITÍM KLIKOVÉHO MECHANISMU ACEC 1 ODSTRANIT Při použití navíjecí trubky SW DESTIČKA POD KLIKOVÝ MECHANISMUS ACEC množství = 1 ks 2. KLIKOVÝ MECHANISMUS ACEC (S KOLÍKEM) množství = 1 ks PAC ACEC max. krouticí moment 12 Nm - používáme ACEC/7 max. krouticí moment 18 Nm - používáme ACEC/10 3. NÁSADKA Ø 40 KE KLIKOVÉMU MECHANIZMU ACEC množství = 1 ks OBS 40 ACC 4 OKTAGONÁLNÍ TRUBKA množství = 1 ks SW 40 DÉLKA TRUBKY - 70 mm 5. KROUŽEK ZVĚTŠUJÍCÍ PRŮMĚR TRUBKY SW PZ 45 MNOŽSTVÍ KROUŽKŮ = (do 1 m 3 KS) + (1 KS co 0,5 m) 6. BOČNÍ KRYT ROLETOVÉHO BOXU množství =1 pár BS 45/ /x 7. KLOUB CARDANA množství = 1 ks PKC 45, PKC 90 PKUC 45, PKUC ZÁVLAČKA množství = 2 ks ZAW 9. ZVONKOVÁ ÚCHYTKA množství = 1 ks ZDZ KLUZNICE PER VE VODÍCÍ LIŠTĚ množství = 1 pár SLM/x 11. KLIKA množství = 1 ks KRC, KRH 12. VODÍCÍ LIŠTA množství = 2 ks PP 45/x, PP 45/S/x, PP 53/x, PP 53/S/x PK 53/x, PK 53/S/x PPW 66/S/x Součástí nacházející se u druhého boku roletového boxu: * LOŽISKO Ø 28 mm množství = 1 ks LO 28 * NÁSADKA Ø 40 množství = 1 ks OBS

47 Při použití navíjecí trubky SW DESTIČKA POD KLIKOVÝ MECHANISMUS ACEC množství = 1 ks 2. KLIKOVÝ MECHANISMUS ACEC (S KOLÍKEM) množství = 1 ks PAC ACEC max. krouticí moment 12 Nm - používáme ACEC/7 max. krouticí moment 18 Nm - používáme ACEC/10 3. NÁSADKA Ø 60 KE KLIKOVÉMU MECHANIZMU ACEC množství = 1 ks OBS 60 ACC 4. OKTAGONÁLNÍ TRUBKA množství = 1 ks SW 60 DÉLKA TRUBKY - 90mm 5. KROUŽEK ZVĚTŠUJÍCÍ PRŮMĚR TRUBKY SW PZ 68 MNOŽSTVÍ KROUŽKŮ = (do 1 m 3 KS) + (1 KS co 0,5 m) 6. BOČNÍ KRYT ROLETOVÉHO BOXU množství = 1 pár BS 45/ /x 7. KLOUB CARDANA množství = 1 ks PKC 45, PKC 90 PKUC 45, PKUC ZÁVLAČKA množství = 2 ks ZAW 9. ZVONKOVÁ ÚCHYTKA množství = 1 ks ZDZ KLUZNICE PER VE VODÍCÍ LIŠTĚ množství = 1 pár SLM/x, SLS/x 11. KLIKA množství = 1 ks KRC, KRH 12. VODÍCÍ LIŠTA množství = 2 ks PP 45/x, PP 45/S/x, PP 53/x, PP 53/S/x PK 53/x, PK 53/S/x PPW 66/S/x, PP 66/x Součásti nacházející se u druhého boku roletového boxu: * LOŽISKO Ø 28 mm množství = 1 ks LO 28 * NÁSADKA Ø 60 množství = 1 ks OBS 60 Pozor: V případě volby klikového mechanismu ACEC navrhujeme využití programu. Volba servomotorů a mechanismů, je dostupný prostřednictvím Prodejního oddělení. * KLOUB CARDANA: - PKC 45 kloub Cardana 45 nebo - PKC 90 kloub Cardana 90 nebo - PKUC 45 kloub Cardana 45 nebo - PKUC 90 kloub Cardana 90 * KLIKA: KRC ke kloubům Cardana PKC varianta z ZDZ 2 + ZAW KRH - ke kloubům Cardana PKUC * DRŽÁK K UPEVŇOVÁNÍ KLIKY množství = 1 ks UKR -73-

48 10.5. RUČNÍ POHON S POUŽITÍM PRUŽINOVÉHO MECHANISMU SPR 1 ODSTRANIT Při použití navíjecí trubky SW BOČNÍ KRYT ROLETOVÉHO BOXU množství = 1 pár BS 45/ /x 2. DESTIČKA POD PRUŽINU SPR množství = 1 ks PSPR 3. PRUŽINA K TRUBCE SW 40 množství = 1 ks SPR 4010*, SPR 4015 SPR 4024*, SPR OKTAGONÁLNÍ TRUBKA množství = 1 ks SW 40 DÉLKA TRUBKY - 60 mm 5. KROUŽEK ZVĚTŠUJÍCÍ PRŮMĚR TRUBKY SW PZ 45 MNOŽSTVÍ KROUŽKŮ = (do 1 m 3 KS) + (1 KS co 0,5 m) 6. POZINKOVANÝ VRUT HS/M-S MNOŽSTVÍ VRUTŮ = MNOŽSTVÍ KROUŽKŮ 7. ŠROUBY M4x5 množství = 4 ks 8. KLUZNICE PER VE VODÍCÍ LIŠTĚ množství = 1 pár SLM/x 9. VODÍCÍ LIŠTA množství = 2 ks PP 45/x, PP 45/S/x, PP 53/x, PP 53/S/x PK 53/x, PK 53/S/x PPW 66/S/x Součásti nacházející se u druhého boku roletového boxu: * LOŽISKO Ø 28 mm množství = 1 ks LO 28 * NÁSADKA Ø 40 množství = 1 ks OBS 40 SPR 4010* SPR 4015 SPR 4024 * SPR 4025 Druh trubky SW 40 SW 40 SW 40 SW 40 Nosnost [kg] Otáčky Pozor: * Pro rolety přes 2 m vysoké s pružinovým pohonem nelze používat následující druhy pružin: SPR 4010 a SPR

49 Při použití navíjecí trubky SW BOČNÍ KRYT ROLETOVÉHO BOXU množství = 1 pár BS 45/ /x 2. DESTIČKA POD PRUŽINU SPR množství = 1 ks PSPR 3. PRUŽINA PRO TRUBKU SW 60 množství = 1 ks SPR 6015 SPR 6024 SPR 6034 SPR OKTAGONÁLNÍ TRUBKA množství = 1 ks SW 60 DÉLKA TRUBKY - 90mm 5. KROUŽEK ZVĚTŠUJÍCÍ PRŮMĚR TRUBKY SW PZ 68 MNOŽSTVÍ KROUŽKŮ = (do 1 m 3 KS) + (1 KS co 0,5 m) 6. POZINKOVANÝ VRUT HS/M-S MNOŽSTVÍ VRUTŮ = MNOŽSTVÍ KROUŽKŮ 7. ŠROUBY M4x5 množství = 4 ks 8. KLUZNICE PER VE VODÍCÍC LIŠTĚ množství = 1 pár SLM/x, SLS/x 9. VODÍCÍ LIŠTA množství = 2 ks PP 45/x, PP 45/S/x, PP 53/x, PP 53/S/x PK 53/x, PK 53/S/x PPW 66/S/x, PP 66/x Součásti nacházející se u druhého boku roletového boxu: * LOŽISKO Ø 28 mm množství = 1 ks LO 28 * NÁSADKA Ø 60 množství = 1 ks OBS 60 SPR 6015 SPR 6024 SPR 6034 SPR 6062 Druh trubky SW 60 SW 60 SW 60 SW 60 Nosnost [kg] Otáčy Pozor: V případě rolet s pružinovým pohonem používáme: Neperforovaný profil Zámek s vložkou typ ZMS anebo ZM _Adaptační_syst_typ_SK_+_moskyto -75-

50 Způsob spojení pružiny s navíjecí trubkou v závislosti na straně provádění montáže A Směr napnuti pružiny 3 1 B A B Směr napnuti pružiny Mechanismus pružiny je složen z kruhového hřídele (1) ukončeného čtvercovými řezy objímek (2 a 3), napínací pružiny (6) a kroužků (4 a 5). Kroužky (4 a 5) je třeba prokládat v závislosti na způsobu instalování pružinového mechanismu (viz obrázek A a B). V případě nainstalování pružinového mechanizmu je jak na obrázku A, tak i na obrázku B, hnacím elementem objímka (2) POHON S POUŽITÍM ELEKTRICKÉHO SERVOMOTORU

51 Při použití navíjecí trubky SW OKTAGONÁLNÍ TRUBKA množství = 1 ks SW 40 DÉLKA TRUBKY - 60 mm 2. KROUŽEK ZVĚTŠUJÍCÍ PRŮMĚR TRUBKY SW PZ 45 MNOŽSTVÍ KROUŽKŮ = (do 1 m 3 KS) + (1 KS co 0,5 m) 3. POZINKOVANÝ VRUT HS/M-S MNOŽSTVÍ VRUTŮ = MNOŽSTVÍ KROUŽKŮ 4. SERVOMOTOR K TRUBCE SW 40 množství = 1 ks 5. ZÁVĚS SERVOMOTORU množství = 1 ks 6. BOČNÍ KRYT BOXU množství = 1 pár BS 45/ Součástí nacházející se u druhého boku roletového boxu: * LOŽISKO Ø 28 mm množství = 1 ks LO 28 * NÁSADKA Ø 40 množství = 1 ks OBS Při použití navíjecí trubky SW OKTAGONÁLNÍ TRUBKA množství = 1 ks SW 60 DÉLKA TRUBKY - 80 mm 2. KROUŽEK ZVĚTŠUJÍCÍ PRŮMĚR TRUBKY SW PZ 68 MNOŽSTVÍ KROUŽKŮ = (do 1 m 3 KS) + (1 KS co 0,5 m) 3. POZINKOVANÝ VRUT HS/M-S MNOŽSTVÍ VRUTŮ = MNOŽSTVÍ KROUŽKŮ 4. SERVOMOTOR K TRUBCE SW 60 (bez ANR) množství = 1 ks 5. ZÁVĚS SERVOMOTORU množství = 1 ks 6. BOČNÍ KRYT ROLETOVÉHO BOXU množství = 1 pár BS 45/ Součástí nacházející se u druhého boku roletového boxu: * LOŽISKO Ø 28 mm množství = 1 ks LO 28 * NÁSADKA Ø 60 množství = 1 ks OBS 60 Pozor: V případě jiných konfigurací než výše uvedené je třeba délku trubky určit individuálním způsobem. Pozor: Při volbě elektrického servomotoru je třeba brát v úvahu: - průměr používané navíjecí trubky, (a pokud se vyskytují průměr zvětšovacích kroužků) - výkonnost servomotoru (vyhovující kroutící moment ) - výběr na základě programu volby servomotorů - možnost zvedání spouštění v případě pokud není elektrické energie - ANR - výběr ovládání rolety nebo systémem rolet dle požadavků zákazníka Pozor: Elektrické trubkové servomotory jsou přizpůsobené ke krátkodobé práci (max. 4 minuty), vestavěné termická pojistka předchází přehřátí trubkového pohonu. Při uvedení do chodu (dlouhá clona rolety anebo dlouhý čas chodu) může dojít k zapnuti termické pojistky, což způsobí vypnutí servomotoru. Po krátkém čase, ve kterém zařízení chladne, je opět připravené k práci. Plného času zapnutí pohonu je možné dosáhnout až tehdy, když teplota klesne do výše teploty okolí. Je třeba se vyvarovat příliš častého aktivování termické pojistky. Podrobné informace najdete v: NÁVOD NA POUŽIVÁNÍ A MONTÁŽ POHONŮ VENKOVNÍCH NAVÍJECÍCH ŽALUZIÍ -77-

52 11. DRUHY POUŽIVANÝCH ZPŮSOBŮ ZABEZPEČENÍ CLONY ROLETY PŘED ZDVÍŽENÍM ZÁVORA (PŘÍČKA) RY Montování příček upevňovaných v dolní liště je jednoduché. Pro tuto činnost není zapotřebí žádného specialistického nářadí Způsob upevňování a seznam součástí HLINÍKOVÝ PROFIL PAU 37, PA 37, PA 39 PA 40, PE 41, PA ZARÁŽKA PROFILU APA 37...APA OCELOVÉ SEŠÍVACÍ SPONY 97/4 NK 4. ZÁVORA (PŘÍČKA) množství = 2 ks RY 5. ZARÁŽKA DOLNÍ LIŠTY množství = 2 ks ZLD 40, ZLD, ZLDO 6. DOLNÍ LIŠTA množství = 1 ks LDG 40, LDG Rozměry a také způsob rozmístění štěrbin v dolní liště pro příčky typ RY stěnaa A stěna B osa štěrbin 4, Pozor: - štěrbiny 6 x 35 - neprůchozí - ve stěně A pro rolety navíjené směrem dovnitř (pravotočivé) - ve stěně B - pro rolety navíjené směrem ven (levotočivé) Rozměry a také způsob umístění otvorů ve vodící liště pro příčky typ RY Pozor: - pro dolní lištu LDG 40 a = 33 mm - pro dolní lištu LDG a = 48 mm Ø 7 a

53 11.2. AUTOMATICKÁ PŘÍČKA (ZÁVORA) RA Způsob připevňování a také seznam součástí mm HLINÍKOVÝ PROFIL PAU 37, PA 37, PA 39 PA 40, PA 45, PA ZARÁŽKA PROFILU APA 37/1... APA 52/1 3. OCELOVÉ SEŠÍVACÍ SPONY 97/4 NK, 97/6 NKHZ 4. DOLNÍ LIŠTA množství = 1 ks LDG, LDG AUTOMATICKÁ PŘÍČKA množství = 2 ks RA 6. NÁRAZNÍK DOLNÍ LIŠTY množství = 2 ks BF 30, BF 40 Automatické příčky jsou umísťovaný v dolní liště. Ocelové lanko automatické příčky musí být protažené přes zarážky k automatické příčce a také spojeno s držákem pomocí vrutů. Držák, ke kterému se připevňuje ocelové lanko měl by být umístěn mezí 11 a 15 profilem. Je třeba počítat od dolní lišty. Tímto bude umožněno úplné zatáhnutí příčky do dolní lišty a odblokování clony ve vodících lištách. Samotný držák je třeba přinýtovat nebo přišroubovat k profilu, a to způsobem, který zajistí, že clona rolety nebude blokovaná během zvedání a spouštění Rozměry a také způsob umístění otvorů ve vodící liště pro příčky typ RA Ø 7 13,5 Pozor: - pro dolní lišty LDG lub LDG

54 11.3. ZÁMEK S VLOŽKOU ZM ANEBO ZMS Způsob připevňování a seznam součástí HLINÍKOVÝ PROFIL PAU 37, PA 37, PA 39 PE 41, PA 40, PA 45, PA 52, PA ZARÁŽKA PROFILU APA APA OCELOVÉ SEŠÍVACÍ SPONY 97/4 NK, 97/6 NKHZ 4. DOLNÍ LIŠTA množství = 1 ks LDG, LDG 52, LDG/S 5. HLINÍKOVÝ PRUT K ZÁMKU S VLOŽKOU množství = 2 ks SAL 6. MASKOVACÍ DESTIČKA K ZAMKU S VLOŽKOU množství = 1 ks PZM 7. KLIČE K ZÁMKU množství = 1 ks 8. ZÁMEK S VLOŽKOU množství = 1 ks ZM, ZMS Nejčastějším používaným zabezpečením u venkovních navíjecích rolet je zámek s vložkou umístěný v dolní liště. Jako nářadí je nutné použít frézovací stroj. Potom je vyhotovení takového zabezpečení jednoduché a při tom vypadá esteticky Způsob přípravy dolní lišty LDG, LDG 52 oraz LDG/S k namontování zámku s vložkou typu ZM L = = A Ø 29 Ø 5,5 A - A R3 = = 31 5,5 Ø ,5 A b Pozor: Obrázek ukazuje venkovní navíjecí roletu (levotočivou) 25 Prut AL - 2 ks/sada b = (L-108)/2-80 -

55 Způsob přípravy dolní lišty LDG, LDG 52 a také LDG/S k namontování zámku s vložkou, typ ZMS L = = A - A Ø 5,5 A Ø 25,5 = = 34 4 R 3 Ø 25,5 13 3, , b Prut SAL - 2 ks/sada b = (L-205)/2 Pozor: Obrázek ukazuje venkovní navíjecí roletu (levotočivou) Rozměry a také způsob umístění podélného otvoru ve vodící liště pro zámek ZM i ZMS -81-

56 12. ZÁVĚS BLOKÁDA Pozor: Tento druh zabezpečení je používán pouze u elektrického pohonu servomotoru a v boxech od SP SP 205 a) Způsob připevňování a seznam součástí b) V případě použití navíjecí trubky SW OKTAGONÁLNÍ TRUBKA 2. KROUŽEK K ZÁVĚSU BLOKÁDY množství = 1 ks SW 40 PW 40 MNOŽSTVÍ KROUŽKŮ = (do 1 m 4 KS) + (2 KS max. co 0,8 m) 3. HLINÍKOVÝ PROFIL PA 37, PA 39, PA 40, MNOŽSTVÍ PER = (VÝŠ. VODÍCÍ LIŠTY / VÝŠ. PROFILU ) - zaokrouhlené dolu PE 41, PA POZINKOVANÝ VRUT HS/M-S MNOŽSTVÍ VRUTŮ = MNOŽSTVÍ KROUŽKŮ x 2 5. ZÁVĚS BLOKÁDA WB M2, WB M3 MNOŽSTVÍ ZÁVĚSŮ = (do 1 m 2 KS) + (1 KS max. co 0,8 m) c) V případě použití navíjecí trubky SW OKTAGONÁLNÍ TRUBKA množství = 1 ks SW KROUŽEK K ZÁVĚSU BLOKÁDY PW 60 MNOŽSTVÍ KROUŽKŮ = (do 1 m 4 KS) + (2 KS max. co 0,8 m) 3. HLINÍKOVÝ PROFIL PA 37, PA 39, PA 40, PE 41, MNOŽSTVÍ PER = (VÝŠ. VODÍCÍ LIŠTY / VÝŠ. PROFILU ) - zaokrouhlené dolu PA 45, PA 52, PA 55, PE POZINKOVANÝ VRUT HS/M-S MNOŽSTVÍ VRUTŮ = MNOŽSTVÍ KROUŽKŮ x 2 5. ZÁVĚS BLOKÁDA WB M2, WB M3, MNOŽSTVÍ ZÁVĚSŮ = (do 1 m 2 KS) + (1 KS max. co 0,8 m) WB D3, WB D4-82 -

57 d) v případě použití navíjecí trubky SW OKTAGONÁLNÍ TRUBKA 2. KROUŽEK K ZÁVĚSU BLOKÁDY množství = 1 ks SW 70 PW 70 MNOŽSTVÍ KROUŽKŮ = (do 1 m 4 KS) + (2 KS max. co 0,8 m) 3. HLINÍKOVÝ PROFIL PE 41, PE 55 MNOŽSTVÍ PER = (VÝŠKA VODÍCÍ LIŠTY / VÝŠKA PROFILU ) - zaokrouhlené dolů 4. POZINKOVANÝ VRUT HS/M-S MNOŽSTVÍ VRUTŮ = MNOŽSTVÍ KROUŽKŮ x 2 5. ZÁVĚS BLOKÁDA WB M2, WB M3, MNOŽSTVÍ ZÁVĚSŮ = (do 1 m 2 KS) + (1 KS max. co 0,8 m) WB D3, WB D4 Na každém konci je třeba namontovat blokádu - 1kus. Podle potřeby se mohou montovat dodatečné závěsy blokády, ale maximálně co 0,8 m. Na navíjecí trubku nastrčit potřebné množství kroužků k závěsu blokády. Závěs blokády zasunout do prvního profilu a osadit jak to je jen možné nejblíže vodící liště. Spojit kroužky se závěsem a následně zároveň kroužky a také závěsy blokády připevnit vruty k navíjecí trubce. Pozor: Při přišroubovávání kroužků a závěsů blokády k navíjecí trubce na úseku, ve kterém je umístěn elektrický servomotor, je třeba dávat pozor na vrut. Je důležité aby nebyl ve styku s trubkou od servomotoru, jinak může dojit k poškození tohoto elektrického pohonu. Po ukončení montáže, je třeba tak vyregulovat krajní polohy servomotoru, aby závěs blokáda lehce přitlačoval clonu rolety. Pak se nebude clona zvedat _Adaptační_syst_typ_SK_+_moskyyo 04-23_Sys_Integro_typ_SP_+_moskito -83-

58 II VENKOVNÍ NAVÍJECÍ ROLETA V SYSTÉMU POD OMÍTKU, TYP SP S MOSKYTO Způsoby montáže rolety v systému pod omítku SP s MOSKYTO I. Box na roletu zapuštěný dovnitř během stavění stěny * omítka 2 zateplení 3 síťka pod omítku 4 vnější kryt roletového boxu nosný prvek omítky (deska s dřevité vlny) 6 omítková kolejnice boxu pod omítku 6 7 revizní kryt 8 konstrukce nadpraží 7 9 makropórovitý beton * je nutná konzultace s architektem II. Box na roletu vestavěný ve výměnné nadpraží již existující stěny * omítka 2 zateplení 3 síťka pod omítku 5 4 vnější kryt roletového boxu 5 nosný prvek omítky (deska s dřevité vlny) 6 6 omítková kolejnice boxu pod omítku 7 revizní kryt 7 8 konstrukce nadpraží * je nutná konzultace s architektem III. Box na roletu vestavěný pod již existující nadpraží * omítka 2 nadpraží 3 síťka pod omítku 4 vnější kryt roletového boxu nosný prvek omítky (deska s dřevité vlny) 6 omítková kolejnice boxu pod omítku 6 7 revizní kryt 8 zateplení 9 okenní výplň 7 * je nutná konzultace s architektem

59 1. VYMĚŘENÍ VENKOVNÍ ROLETY 1.1. ROZMĚRY ROLETOVÝCH BOXU TYP SP [mm] 15 B A C SPS KT 30 Druh rolet. boxu [mm] A B C SP 90/ SP 90/ SP 90/ SP 90/ MAXIMÁLNÍ ROZMĚR ZATEPLENÍ VČETNĚ OMÍTKY PRO JEDNOTLIVÉ VODÍCÍ LIŠTY (PPDO 53) max. 25 mm -85-

60 2. MAXIMÁLNÍ VÝŠKY VENKOVNÍCH ROLET VČETNĚ ROLETOVÝCH BOXŮ PAU 37 (ve vodících lištách: PPPDO 53) Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 40 SW 40 + PZ 45 SW 40 + PW 40 SP SP SP Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 60 SW 60 + PZ 68 SW 60 + PW 60 SP SP SP PA 37 + MKT (ve vodících lištách: PPDO 53) Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 40 SW 40 + PZ 45 SW 40 + PW 40 SP SP SP Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 60 SW 60 + PZ 68 SW 60 + PW 60 SP SP SP PA 39 + MKT (ve vodících lištách: PPDO 53) Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 40 SW 40 + PZ 45 SW 40 + PW 40 SP SP SP Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 60 SW 60 + PZ 68 SW 60 + PW 60 SP SP SP

61 PA 40 + MKT (ve vodících lištách: PPDO 53) Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 40 SW 40 + PZ 45 SW 40 + PW 40 SP SP SP Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 60 SW 60 + PZ 68 SW 60 + PW 60 SP SP SP PE 41 + MKT (ve vodících lištách: PPDO 53) Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 40 SW 40 + PZ 45 SW 40 + PW 40 SP SP SP Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 60 SW 60 + PZ 68 SW 60 + PW 60 SP SP SP PA 45 + MKT (ve vodících lištách: PPDO 53) Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 40 SW 40 + PZ 45 SW 40 + PW 40 SP SP SP Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 60 SW 60 + PZ 68 SW 60 + PW 60 SP SP SP

62 3. ÚDAJE PRO VÝROBU VENKOVNÍCH NAVÍJECÍCH ROLET V SYSTÉMU SP S MOSKYTO 3.1.JEDNOTLIVÉ SOUČÁSTÍ MOSKITIÉRY KPL MKT - SOUPRAVA MOSKYTO: 1.1 UNÁŠEČ S PRUŽINOU, OCHRÁNNÁ TRUBKA, KLUZNÉ LOŽISKO 1.2 KLUZNÉ LOŽISKO KONZOLA KLUZNICE PER VE VODÍCÍC LIŠTĚ ZARÁŽKA DOLNÍ LIŠTY ŠŇUTRKA SEDLO ZARÁŽKY 2. RNS MKT NAVIJECÍ TRUBKA Z SIŤKOU MOSKITIÉRY 3. LDSM MKT DOLNÍ LIŠTA K RNS MKT 4. BLO/BS 45 - OCHRÁNNÝ PLECH K BOKU ROLETOVÉHO BOXU BS

63 3.2. ROLETOVÝ BOX a) sestavení řezu a seznam součástí * HLINÍKOVÝ ROLETOVÝ - NAHOŘE SK/11/ /x DÉLKA SK - 10 mm * VNĚJŠÍ KRYT ROLETOVÉHO BOXU POD OMÍTKU SP 90 SP90 PZ/ /x DÉLKA SP - 10 mm * REVIZNÍ KRYT ROLETOVÉHO BOXU POD OMÍTKU SP 90 SP90 PR/ /x DÉLKA SP - 10 mm Pozor: V případě použití distanční lišty SPD: * REVIZNÍ KRYT ROLETOVÉHO BOXU POD OMÍTKU SP 90 SP90 PR/ /x DÉLKA SP - 58 mm Pozor: Při montování boxu pod omítku SP 90 je třeba dávat pozor, a použít revizní kryt SP 90 PR od boxu, který má menší rozměr: SP 90 PR/137/x k SP 165/x, SP 90 PR/165/x k SP 180/x, SP 90 PR/180/x k SP 205/x. * OMÍTKOVÁ KOLEJNICE ROLETOVÉHO BOXU SP 90 SPS/x DÉLKA KOLEJNICE anebo * HLINÍKOVÝ ÚHELNÍK KT 30/x DÉL. ÚHELNÍKU = ŠÍŘ. ROLETY * NOSNÝ PRVEK OMÍTKY SPNT DÉL. NOŚNIKA = ŠÍŘ. ROLETY * DISTANČNÍ LIŠTA K ROLETOVÉMU BOXU SP 90 množství = 1 pár SPD /x * ZÁSLEPKA K ROLETOVÉMU BOXU SP 90 množství = 2 ks SPZ /x * NÝTY PN/x MNOŽSTVÍ NÝTŮ = 16 + (ŠÍŘKA ROLETY / 300) ks - s lištou SPD MNOŽSTVÍ NÝTŮ = 12 + (ŠÍŘKA ROLETY / 300) ks - bez lišty SPD * PODLOŽKA PVC S ČEPIČKOU množství = 2 ks ZPK 10/x * POZINKOVANÝ VRUT 3,9 x 16 mm množství = 2 ks SBS * BOČNÍ KRYT ROLETOVÉHO BOXU množství = 1 pár BS/45/ /x * OCHRÁNNÝ PLECH množství = 2 ks BLO/BS 45 u trubky SW 40 BLO/BS 45/ u trubky SW 60 BLO/BS 45/ ane bo * ZÁVĚS MOSKYTIÉRY K SYSTÉMU INTEGRO SE SERVOMOTOREM množství = 2 ks KWA-MKT POZOR: Závěs moskytiéry KWA-MKT používáme skutečně jen v případě když byl použit elektricky pohon - servomotor. * POZINKOVANÝ VRUT 3,5 x 9,5 mm množství = 6 ks WKR * SADA MOSKYTO množství=1sada KPL MKT -89-

64 * NAVÍJECÍ TRUBKA SE SIŤKOU MOSKYTIÉRY RNS MKT - 1,6/x DÉLKA RNS MKT - 65 mm RNS MKT - 2,5/x * DOLNÍ LIŠTA K MKT LDSM MKT DÉLKA LDSM MKT mm b) montáž roletového boxu a ochranných plechů Otvory na nýty navrtat vrtákem Ø 4,2 Otvory na vruty navrtat vrtákem Ø 3,5 PN 4 x 8 PODLOŽKA VRUT SBS ZPK 10 Způsob namontování ochranného plechu kompletní díl WKR BLO/BS 45 KWA-MKT Pro přišroubování ochranných plechů typ BLO/BS 45 je třeba použít následující typy vrutů: WKR 3,5 x 9,5 mm Pozor: Je třeba dát pozor na použití vhodných ochranných plechů s odpovídajícím otvorem pro navíjecí trubku k určeným bokům

65 3.3. VODÍCÍ LIŠTY a) sestavení řezu a seznam součástí * HLINÍKOVÁ VODÍCÍ LIŠTA PPDO 53 DÉL. VODÍCÍ LIŠTY = VÝŠ. ROLETY - VÝŠ. ROLET.BOXU Pozor: V případě oken s okapnici při montování rolety k okennímu výklenku (do okenního otvoru) je třeba použít hliníkový distanční prvek vodící lišty typ D/PP a to z důvodu znemožnění vzniku kolize moskytiéry s vyčnívající okapnicí. * HLINÍKOVÝ DISTANČNÍ PRVEK VODÍCÍ LIŠTY D/PP DÉL. DISTANČNÍHO PRVKU = DÉL. VODÍCÍ LIŠTY * ZÁPADKOVÁ DESTIČKA PZO MNOŽSTVÍ DESTIČEK = [(DÉL. VODÍCÍ LIŠTY - 300) / 500] x 2 - zaokrouhlené na sudý počet nahoru * POZINKOVANÝ VRUT HS/M-S MNOŽSTVÍ VRUTŮ = MNOŽSTVÍ ZÁPADKOVÝCH DESTIČEK Pro správné navrtání otvorů sloužících k namontování hliníkového distančního prvku D/PP doporučujeme použít šablonu SOP k vrtání otvorů pro západkovou destičku PZO. b) rozmístění otvorů sloužících k přišroubování vodící lišty ke stěně vodící lišta jednoduchá hliníková dvojitá PPDO 53 šablona k vrtání otvorů SOP Ø 9.5 vrtat vrtákem Ø min Ø 6.0 vrtat vrtákem Ø 9,5 Pro označení míst, ve kterých budou navrtané otvory umožňující připevnění vodící lišty ke stěně, doporučujeme použít šablonu SOP k vrtání otvorů pro západkovou destičku PZO. -91-

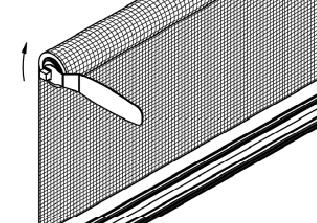

66 3.4. PŘIPOMÍNKY A DOPORUČENÍ TYKAJÍCÍ SE PŘÍPRAVY A MONTÁŽE MOSKYTIÉRY * Při řezání navíjecí trubky se síti moskytiéry se doporučuje olepit místo řezu páskou. Tím způsobem se předejde situaci, ve které dochází k třepení sítě a zatavování se do ní hliníkových pilin. * V závislostí na šířce a výšce rolety pružinu je třeba nejdříve napnout přes její vinutí (ve směru hodinových ručiček viz obrázek nahoře). Množství otáček pro jednotlivé šířky rolety v závislostí na druhu použité sítě tvoří obsah níže uvedené tabulky. Pozor: Existuje možnost použít moskytiéru u rolet o šířce menší než 680 mm, to se ale váže s další činností se zkrácením pružiny. Množství otáček pružiny u sítě RNS MKT Šířka rolety [mm] RNS MKT - 1,6* množství otáček RNS MKT - 2,5* množství otáček Pozor: Unášeč s pružinou, ochrannou trubkou a také kluzným ložiskem umístěný v navíjecí trubce se síťkou je třeba vždy nasazovat na závěs moskytiéry (ochranný plech) přišroubovaný k levému boku (označen písmenem L ) Pozor: Dolní lišta LDSM MKT umožňuje utěsnění jak k parapetu tak i k okennímu rámu
