1

2 Druhy a funkce Otvory ve stěnách se zřizují k osvětlení místnosti denním světlem a ke komunikačnímu spojení sousedních prostorů nebo vnějšího prostoru s vnitřním prostorem budovy Všechny otvory mají nadpraží a ostění, okenní otvory mají dále dolní část tzv. parapet, dveřní a vratové otvory mají v dolní části práh nebo jsou bez prahu Okenní otvory plní funkci osvětlení a odvětrání místnosti Dveřní otvory plní funkci vstupu do místnosti a spojení místností Vratové otvory plní funkci vjezdu vozidel Průjezdy a podchody jsou otvory bez výplní Speciální otvory ostatní otvory jako např. výklenky, niky

3 Nadpraží tvoří nosná konstrukce, která přenáší zatížení z přilehlých částí stropů a zdiva do stěn, sloupů nebo pilířů. Nosnou konstrukci nadpraží tvoří klenby nebo překlady

4

5 Tvary okenních otvorů Konstrukci okna tvoří: - rám okna (pevná část) - je pevně spojen se zdivem okenního otvoru, - okenní křídlo (pohyblivá část) - může se otáčet kolem svislé nebo vodorovné osy.

6 Rozdělení dle způsobu otevírání

7 Rozdělení dle materiálů 1. ze dřeva MASIV, EUROPFROFIL 2. z oceli POTAŽENÉ PVC 3. z lehkých kovů (HLINÍKOVÉ SLITINY) 4. plastová 5. s celoskleněnými křídly PROSKLENÉ STĚNY FIX

8 Rozdělení dle konstrukčního uspořádání okno jednoduché s jednoduchým zasklením v nevytápěných prostorách mají velké tepelné ztráty. okno jednoduché s dvojitým zasklením okenní křídlo má osazena dvě skla. Nejvhodnější je použít přímo izolační dvojsklo. Mezera mezi skly je buď vakuum, nebo je vyplněna interním (netečným) plynem.. Okna se nerosí. Při rozbití skla se vymění celé dvojsklo jako jeden kus. okno se sdruženými křídly k jednoduchému oknu je dodatečně připevněné tzv. čistící křídlo. Výhodnější je upevnění čistícího křídla z vnější strany sklo se nerosí. okno zdvojené dvě okenní křídla jsou pevně spojena šrouby / každé křídlo visí na samostatných pantech/, mezi skly je vzduchová mezera mm. okno dvojité (špaletové) má vnitřní a vnější samostatně otevíravá a samostatně k rámu dosedající křídla.

9 Okno jednoduché s jednoduchým zasklením Špaletové okno Zdvojené okno Osazování okna

10 Dveřní otvory Dveřní otvory slouží ke vstupu do objektu (vnější, vnitřní) a ke spojení vnitřních prostor. Zřizují se jak v nosných stěnách tak v příčkách. Rozeznáváme dveře levé a pravé - dle umístění závěsů. Vchodové dveře mají zajišťovat bezpečnost, mají odolávat povětrnostním vlivům, splňovat požadavky estetické a někdy i zvýšenou odolnost proti ohni. Dveře se skládají ze zárubně pevně zabudované do zdiva a z pohyblivých dveřních křídel otevíraných v zárubni.

11 Rozdělení dle způsobu otevírání otočné - křídlo dveří se otevírá kolem osy směrem ven nebo dovnitř kývavé - křídlo dveří se otvírá otáčením kolem svislé boční osy směrem ven i dovnitř skládací - křídla se skládají ke straně dveřního otvoru posuvné - křídlo se otevírá posunutím podle stěny

12 Rozdělení dle materiálu Dřevěné dveře - Vhodný materiál pro masivní dveře: dub, mahagon, modřín. Osazení do dřevěné rámové zárubně, která se ke zdivu připevní lavičníky nebo spec. profily. Vnitřní dveře nejčastěji do ocelových zárubní. Při větší šířce zdi se vyzdí ozuby. Dřevěné zárubně jsou: fošnové, tesařské a rámové. Plastové dveře - vchodové, vnitřní nebo balkónové. Vždy je součástí plastová zárubeň. Vchodové dveře opatřené celoobvodovým kováním. Obsahují tepelnou izolaci a vyztužení proti vloupáním. Všechny plastové dveře mají profily vyztužené ocelovým prvkem. Ocelové dveře - zpravidla seuplatňují v průmyslových, občanských a zemědělských budovách, ve skladovacích objektech (vlysové, jednostranně oplechované, oboustranně hladké, zasklené) 1-cihlové zdivo 2-omítka 3-dveře 4-zárubeň 5-stavební pěna 6-silikon 7-kotvící šroub

13 Tesařská zárubeň Příklad osazení dřevěné tesařské zárubně 1 - nadpraží tesařské zárubně 2 - stojka tesařské zárubně 3 - kotevní trojboká lišta 4 - hrubý tesařský práh A - podrobnost tesařského spojení stojky a prahu

14 Příklad osazení dřevěné hoblované fošnové zárubně v cihelné příčce 1 - cihelná příčka 2 - omítka 3 - dřevěná hoblovaná fošnová zárubeň 4 - dveřní křídlo 5 - průběžná podlaha 6 - spojka zárubně 7 - ocelové kotevní příchytky

15 Příklad osazení ocelové zárubně do příčky z pórobetonových dílců 1 - pórobetonová příčka 2 - ocelová zárubeň 3 - betonová zálivka 4 - dveřní křídlo 5 - konstrukce podlahy 6 - pryžový povlak ocelové spojky prahu 7 - ocelová spojka prahu 8 - protahovací elektrolišta 9 - výztuž spojky zárubně

16 Bezpečnostní dveře- Změna kování, změna kce dveří dle požadavků zabezpečení Protipožární dveře- Odolnost kce dveří dle provozu=> stanoveno v požární zprávě objektu

17 Vrata funkce: komunikačně spojují jednotlivé místnosti nebo vnitřní prostor s vnějším Ocelová vrata uzavírají komunikační prostory v objektech průmyslových, dopravních, zemědělských a ve vedlejších budovách staveb občanských (např. kotelny, skladiště).

18 Rolovací garážová vrata jsou vyrobena z hliníkových lamel.plášť se navíjí do skříňky uvnitř objektu instalované v nadpraží otvoru. Svislé vodící kolejnice jsou hliníkové, práškově lakované.pohon vrat je elektrický s přepínačem směru otáčení a klikou nouzového otvírání.

19 Výklopná garážová vrata jsou vyrobena z rámu, křídla a vodících stropních kolejnic. Plášť vrat je z pozinkovaného trapézového plechu.vrata jsou standardně vybavena zámkem a vložkou. Vrata jsou určena jak k ručnímu, tak k elektrickému ovládání.

20 Dvoukřídlá garážová vrata jsou vyrobena z uzavřeného pozinkovaného profilu. Štít je z ocelového pozinkovaného trapézového plechu. Vrata se vyrábí vždy na míru podle přání zákazníka.

21 Překlady Funkce: - Tvoří nadpraží otvorů a výklenků ve stěnách - Roznáší zatížení nad otvorem do ostění a svislých nosných kcí Zatížení překladů: - Dle polohy zatížení=> jednostranné s excentricitou (obvodová stěna) nebo oboustranné - Dle typu zatížení=> rovnoměrné spojité (žb deska) nebo osamělými břemeny (nosníky)

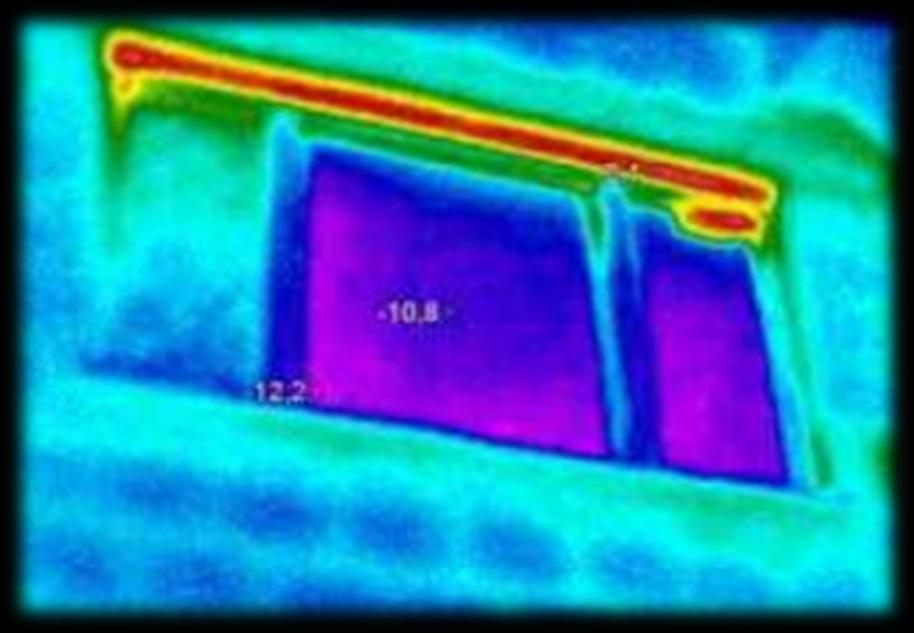

22 Požadavky: -statické -skladebné (rozměr musí odpovídat skladebným rozměrům svislých kcí, oken i stropů -tepelně izolační (v místě překladu nesmí vzniknout tepelný most=> zateplení z exteriérové strany překladu)

23 Rozdělení dle technologie provádění Monolitické (ŽB)- Lité do bednění Montované - Kámen-přímé, klenuté - Dřevo - Cihly-přímé, klenuté - Ocelové nosníky - Keramické nosníky - Ze ŽB- prefabrikované - Z lehkých betonů

24 Ocelový překlad

25 Cihelný překlad

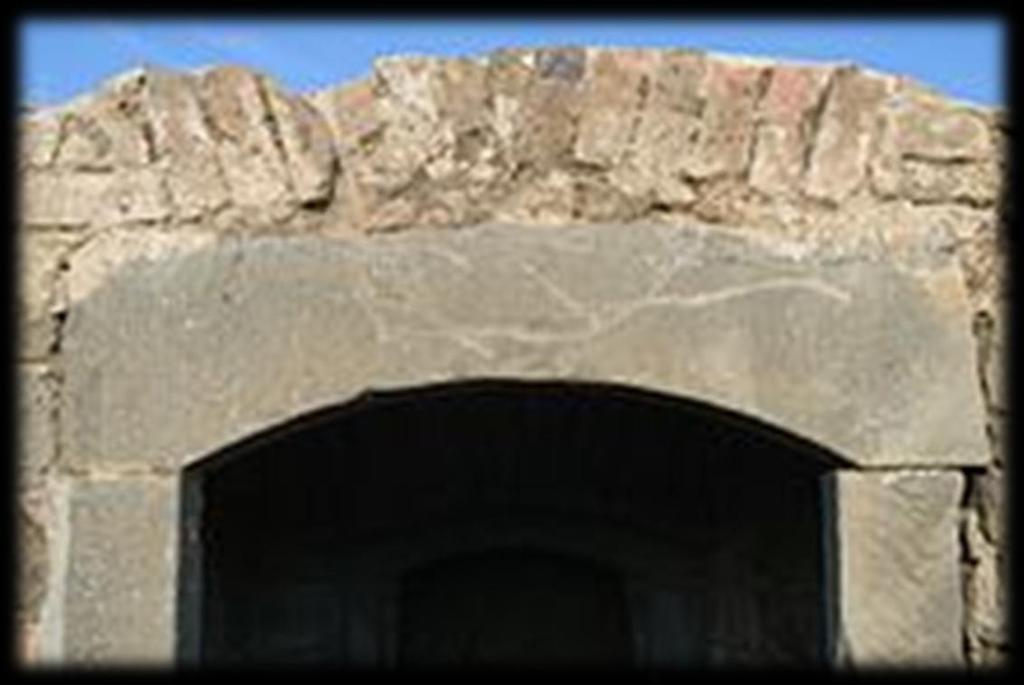

26 Kamenný překlad

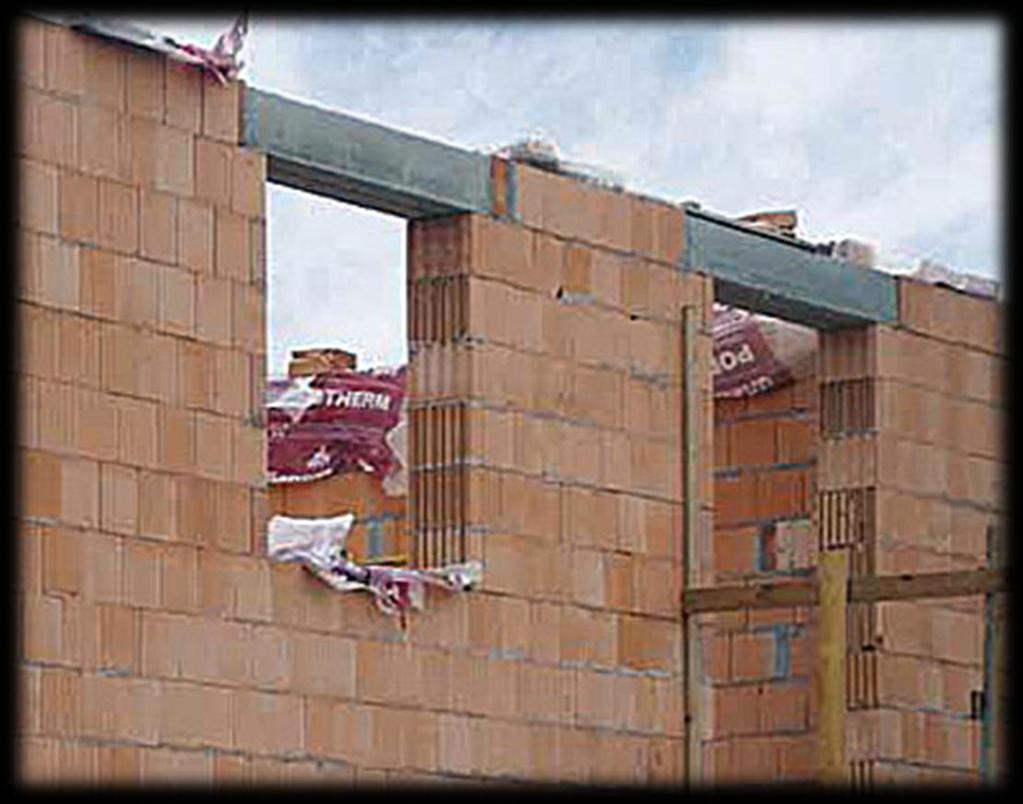

27 Železobetonový překlad

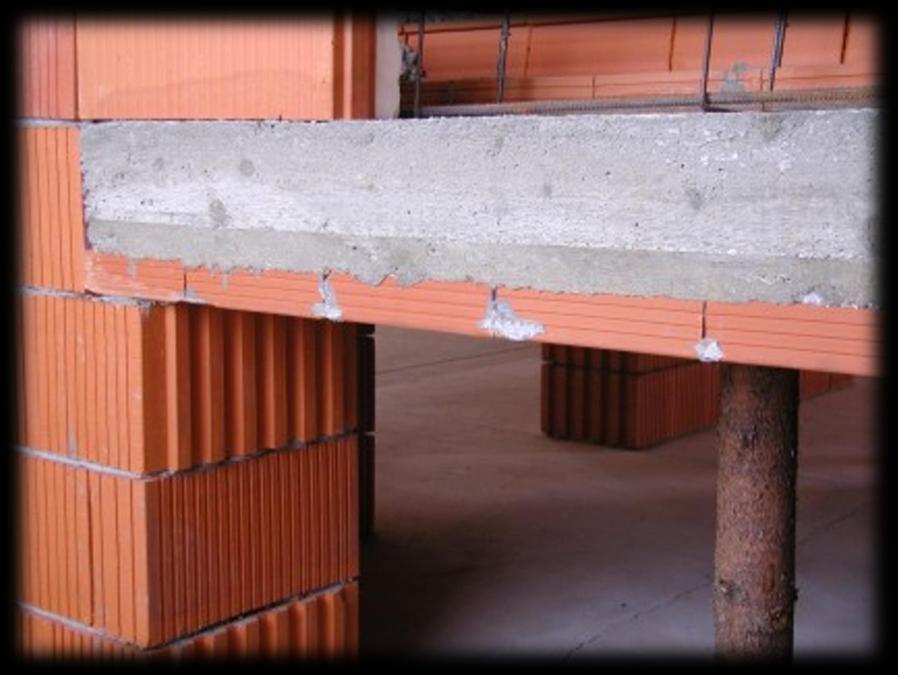

28 Keramický překlad
