Technická dokumentace pro výrobu Venkovních navíjecích žaluzií (rolet) v systému: ADAPTAČNÍM typ SK ADAPTAČNÍM typ SK s MOSKYTO

Transkript

1 Dokumentacja techniczna do produkcji żaluzji, (rolet) zewnętrznych zwijanych w systemie: ADAPTACYJNYM typu SK ADAPTACYJNYM typu SK z MOSKITO Technická dokumentace pro výrobu ADAPTAČNÍM typ SK ADAPTAČNÍM typ SK s MOSKYTO _Sys_adaptacyjny_typ_SK_+_moskito - 1 -

2 Dokumentacja techniczna do produkcji żaluzji, (rolet) zewnętrznych zwijanych w systemie: ADAPTACYJNYM typu SK ADAPTACYJNYM typu SK z MOSKITO _Adaptační_sys_typ_SK_+_moskyto - 2 -

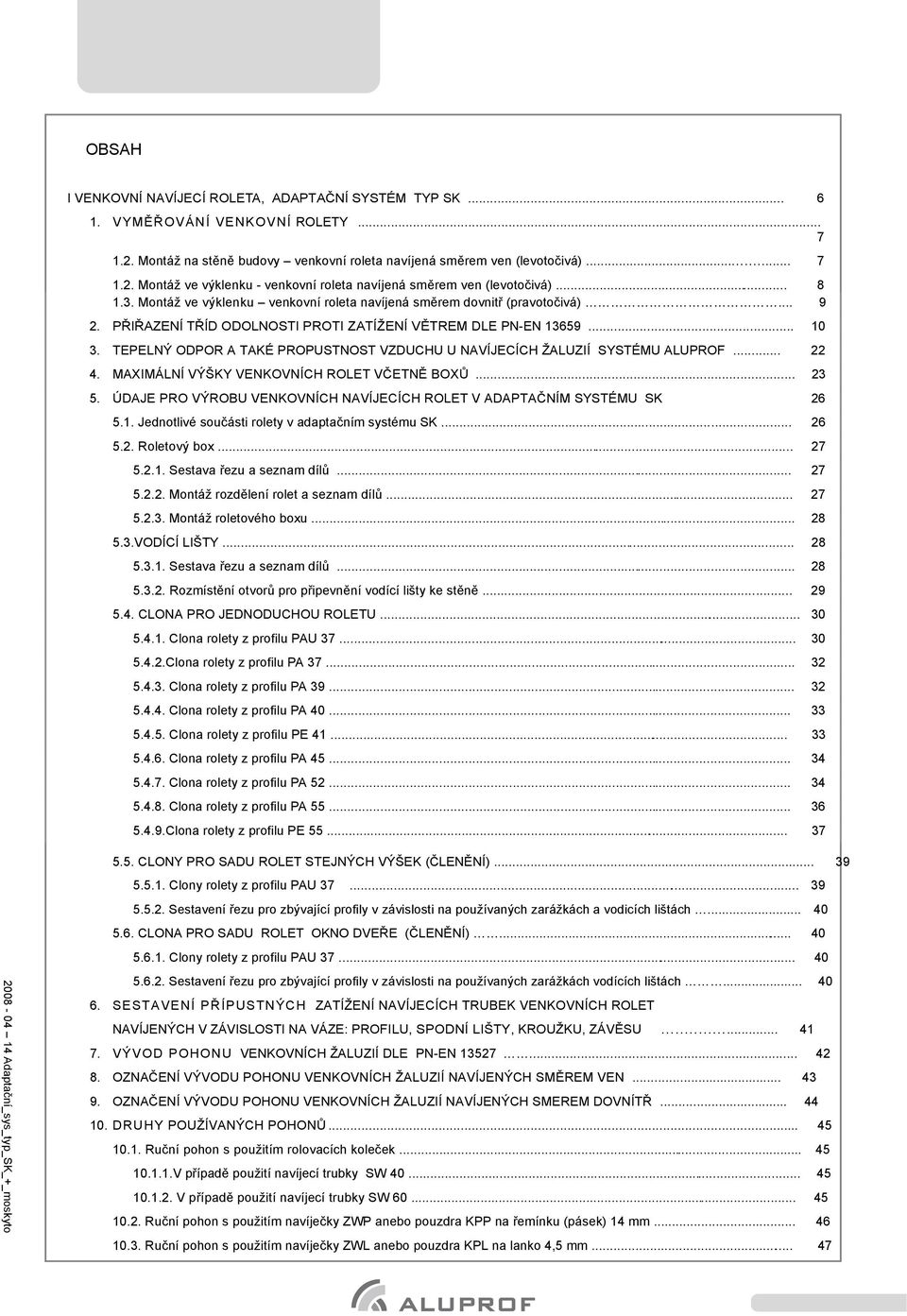

3 Dokumentacja techniczna do produkcji żaluzji, (rolet) zewnętrznych zwijanych w systemie: ADAPTACYJNYM typu SK ADAPTACYJNYM typu SK z MOSKITO OBSAH I VENKOVNÍ NAVÍJECÍ ROLETA, ADAPTAČNÍ SYSTÉM TYP SK VYMĚŘOVÁNÍ VENKOVNÍ ROLETY Montáž na stěně budovy venkovní roleta navíjená směrem ven (levotočivá) Montáž ve výklenku - venkovní roleta navíjená směrem ven (levotočivá) Montáž ve výklenku venkovní roleta navíjená směrem dovnitř (pravotočivá) PŘIŘAZENÍ TŘÍD ODOLNOSTI PROTI ZATÍŽENÍ VĚTREM DLE PN-EN TEPELNÝ ODPOR A TAKÉ PROPUSTNOST VZDUCHU U NAVÍJECÍCH ŽALUZIÍ SYSTÉMU ALUPROF MAXIMÁLNÍ VÝŠKY VENKOVNÍCH ROLET VČETNĚ BOXŮ ÚDAJE PRO VÝROBU VENKOVNÍCH NAVÍJECÍCH ROLET V ADAPTAČNÍM SYSTÉMU SK Jednotlivé součásti rolety v adaptačním systému SK Roletový box Sestava řezu a seznam dílů Montáž rozdělení rolet a seznam dílů Montáž roletového boxu VODÍCÍ LIŠTY Sestava řezu a seznam dílů Rozmístění otvorů pro připevnění vodící lišty ke stěně CLONA PRO JEDNODUCHOU ROLETU Clona rolety z profilu PAU Clona rolety z profilu PA Clona rolety z profilu PA Clona rolety z profilu PA Clona rolety z profilu PE Clona rolety z profilu PA Clona rolety z profilu PA Clona rolety z profilu PA Clona rolety z profilu PE Adaptační_sys_typ_SK_+_moskyto 5.5. CLONY PRO SADU ROLET STEJNÝCH VÝŠEK (ČLENĚNÍ) Clony rolety z profilu PAU Sestavení řezu pro zbývající profily v závislosti na používaných zarážkách a vodicích lištách CLONA PRO SADU ROLET OKNO DVEŘE (ČLENĚNÍ) Clony rolety z profilu PAU Sestavení řezu pro zbývající profily v závislosti na používaných zarážkách vodících lištách SESTAVENÍ PŘÍPUSTNÝCH ZATÍŽENÍ NAVÍJECÍCH TRUBEK VENKOVNÍCH ROLET NAVÍJENÝCH V ZÁVISLOSTI NA VÁZE: PROFILU, SPODNÍ LIŠTY, KROUŽKU, ZÁVĚSU VÝVOD POHONU VENKOVNÍCH ŽALUZIÍ DLE PN-EN OZNAČENÍ VÝVODU POHONU VENKOVNÍCH ŽALUZIÍ NAVÍJENÝCH SMĚREM VEN OZNAČENÍ VÝVODU POHONU VENKOVNÍCH ŽALUZIÍ NAVÍJENÝCH SMEREM DOVNÍTŘ DRUHY POUŽÍVANÝCH POHONŮ Ruční pohon s použitím rolovacích koleček V případě použití navíjecí trubky SW V případě použití navíjecí trubky SW Ruční pohon s použitím navíječky ZWP anebo pouzdra KPP na řemínku (pásek) 14 mm Ruční pohon s použitím navíječky ZWL anebo pouzdra KPL na lanko 4,5 mm

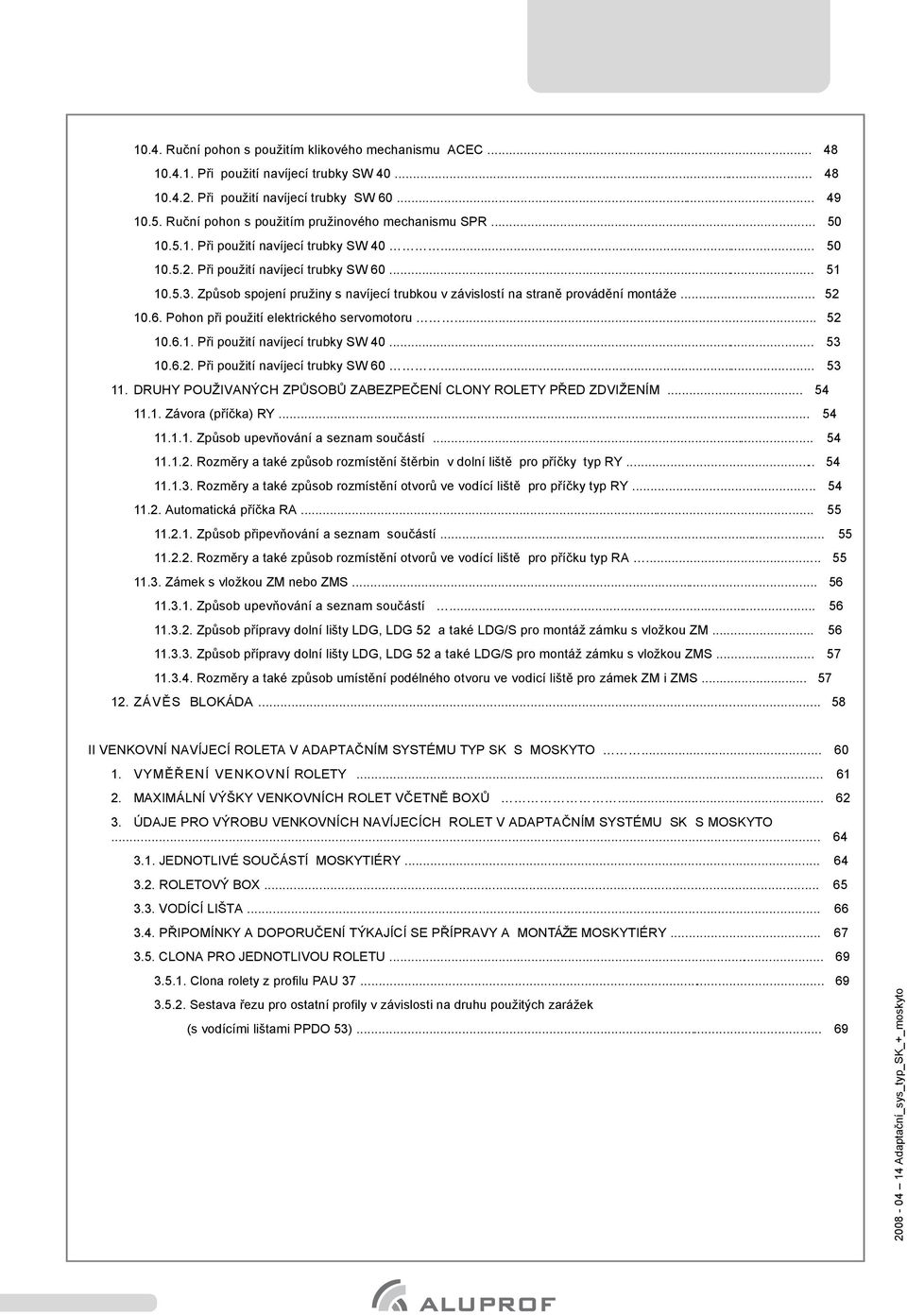

4 Dokumentacja techniczna do produkcji żaluzji, (rolet) zewnętrznych zwijanych w systemie: ADAPTACYJNYM typu SK ADAPTACYJNYM typu SK z MOSKITO Ruční pohon s použitím klikového mechanismu ACEC Při použití navíjecí trubky SW Při použití navíjecí trubky SW Ruční pohon s použitím pružinového mechanismu SPR Při použití navíjecí trubky SW Při použití navíjecí trubky SW Způsob spojení pružiny s navíjecí trubkou v závislostí na straně provádění montáže Pohon při použití elektrického servomotoru Při použití navíjecí trubky SW Při použití navíjecí trubky SW DRUHY POUŽIVANÝCH ZPŮSOBŮ ZABEZPEČENÍ CLONY ROLETY PŘED ZDVIŽENÍM Závora (příčka) RY Způsob upevňování a seznam součástí Rozměry a také způsob rozmístění štěrbin v dolní liště pro příčky typ RY Rozměry a také způsob rozmístění otvorů ve vodící liště pro příčky typ RY Automatická příčka RA Způsob připevňování a seznam součástí Rozměry a také způsob rozmístění otvorů ve vodící liště pro příčku typ RA Zámek s vložkou ZM nebo ZMS Způsob upevňování a seznam součástí Způsob přípravy dolní lišty LDG, LDG 52 a také LDG/S pro montáž zámku s vložkou ZM Způsob přípravy dolní lišty LDG, LDG 52 a také LDG/S pro montáž zámku s vložkou ZMS Rozměry a také způsob umístění podélného otvoru ve vodicí liště pro zámek ZM i ZMS ZÁVĚS BLOKÁDA II VENKOVNÍ NAVÍJECÍ ROLETA V ADAPTAČNÍM SYSTÉMU TYP SK S MOSKYTO VYMĚŘENÍ VENKOVNÍ ROLETY MAXIMÁLNÍ VÝŠKY VENKOVNÍCH ROLET VČETNĚ BOXŮ ÚDAJE PRO VÝROBU VENKOVNÍCH NAVÍJECÍCH ROLET V ADAPTAČNÍM SYSTÉMU SK S MOSKYTO JEDNOTLIVÉ SOUČÁSTÍ MOSKYTIÉRY ROLETOVÝ BOX VODÍCÍ LIŠTA PŘIPOMÍNKY A DOPORUČENÍ TÝKAJÍCÍ SE PŘÍPRAVY A MONTÁŽE MOSKYTIÉRY CLONA PRO JEDNOTLIVOU ROLETU Clona rolety z profilu PAU Sestava řezu pro ostatní profily v závislosti na druhu použitých zarážek (s vodícími lištami PPDO 53) Adaptační_sys_typ_SK_+_moskyto - 4 -

5 Dokumentacja techniczna do produkcji żaluzji, (rolet) zewnętrznych zwijanych w systemie: ADAPTACYJNYM typu SK ADAPTACYJNYM typu SK z MOSKITO SYSTÉM NAVÍJECÍCH ŽALUZIÍ (ROLET) - ADAPTAČNÍ SK, A TAKÉ ADAPTAČNÍ SYSTÉM SK S MOSKYTO * Používání Systém je určen k použití v už existujících budovách. Navíjecí roleta je umístěná v hliníkovém boxu, který je připevněný ke stěně, anebo v okenním otvoru. V tomto případě je box dekorační prvek, přizpůsobený celkovému vzhledu budovy. Jednou z možností řešení je možnost použití moskytiéry vestavěné do roletového boxu (systém Moskyto). Takto integrovaný systém zaručuje nezávislý pohyb rolety a síťky proti hmyzu. * Konstrukce Hliníkové profily jsou zhotovené z vysoce kvalitního hliníkového plechu, natřeného dvouvrstvým lakem systému PUR-PA, pro který je charakteristická vysoká odolnost na stěr a působení povětrnostních vlivů. Díky utěsnění pomocí vyplňující pěny, mají profily dobrou tepelnou a zvukovou izolační schopnost. Boxy v systému SK jsou zhotovené také jak výše zmíněné profily z vysoce kvalitního hliníkového plechu, natřeného dvouvrstvým lakem v systému PUR-PA. * Komfortní podmínky pro obsluhu Ovládání rolet může probíhat ručně nebo pomocí pohonu propojeného se soustavou řízení, což dovoluje velmi pohodlnou obsluhu. * Uživatelské předností Promyšlená konstrukce rolet, a také správně zvolený výrobní materiál, jsou zárukou spolehlivé ochrany před nezvanými hosty. Další přednost je dokonalá termická izolace, což v zimním období znamená podstatné zmenšení nákladu na vytápění, a v létě se citelně sníží zahřívání místností. Spojení se systémem MOSKYTO dodatečně chrání vnitřní části budovy před veškerým hmyzem, přičemž nezabraňuje průniku světla do místností. * Barevné provedení Velký výběr barev ve standardní nabídce umožní i těm nejnáročnějším zákazníkům najít potřebný odstín. Barvení povrchů je prováděno práškovým lakováním. * Certifikáty Jednotlivé prvky, sloužící k výrobě navíjecích rolet v systému Aluprof, mají certifikáty o shodě s patřičnými technickými aprobacemi, které povolují jejich běžné používání ve stavebnictví _Adaptační_sys_typ_SK_+_moskyto -5-

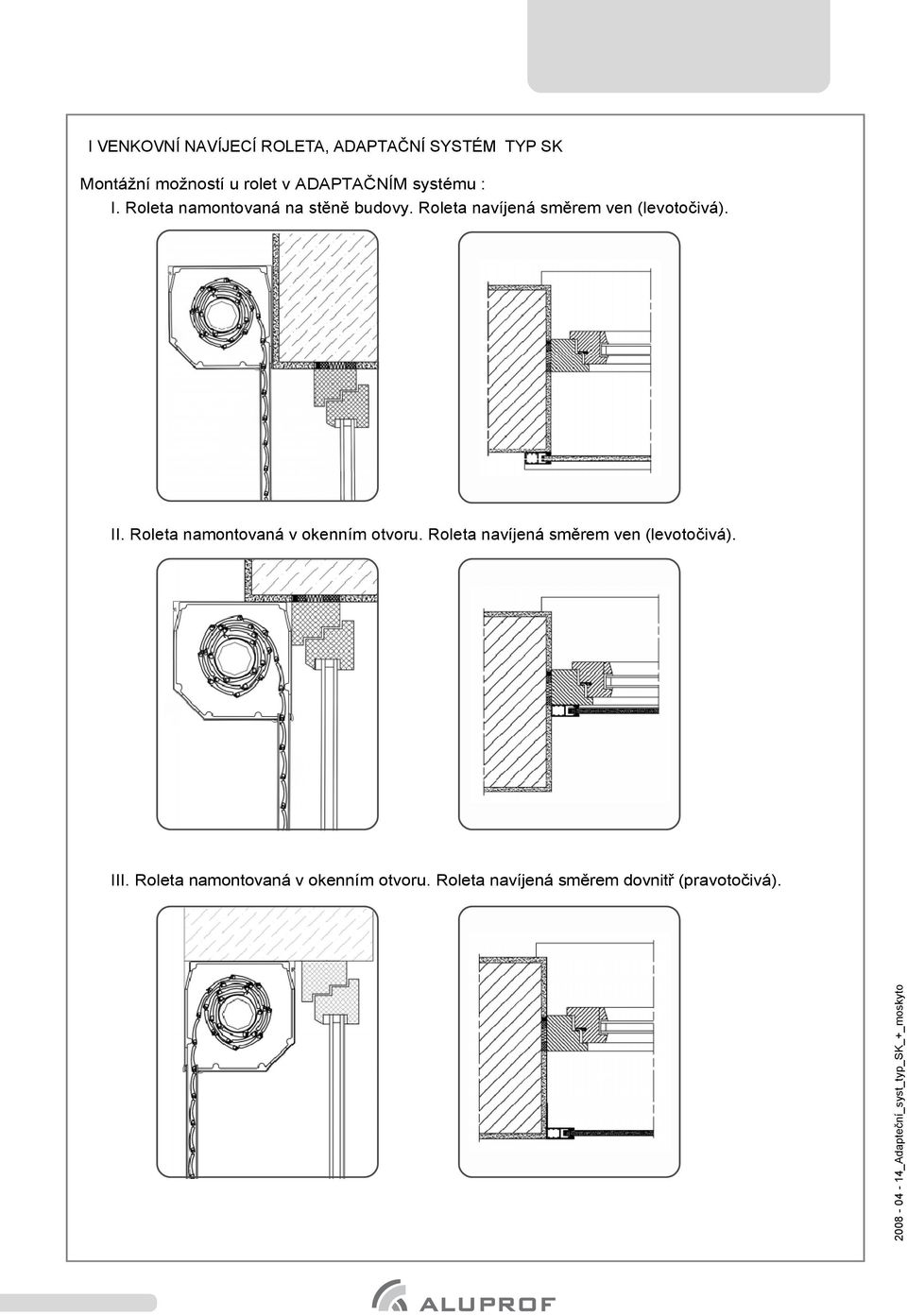

6 Dokumentacja techniczna do produkcji żaluzji, (rolet) zewnętrznych zwijanych w systemie: ADAPTACYJNYM typu SK ADAPTACYJNYM typu SK z MOSKITO I VENKOVNÍ NAVÍJECÍ ROLETA, ADAPTAČNÍ SYSTÉM TYP SK Montážní možností u rolet v ADAPTAČNÍM systému : I. Roleta namontovaná na stěně budovy. Roleta navíjená směrem ven (levotočivá). II. Roleta namontovaná v okenním otvoru. Roleta navíjená směrem ven (levotočivá). III. Roleta namontovaná v okenním otvoru. Roleta navíjená směrem dovnitř (pravotočivá) _Adapteční_syst_typ_SK_+_moskyto - 6 -

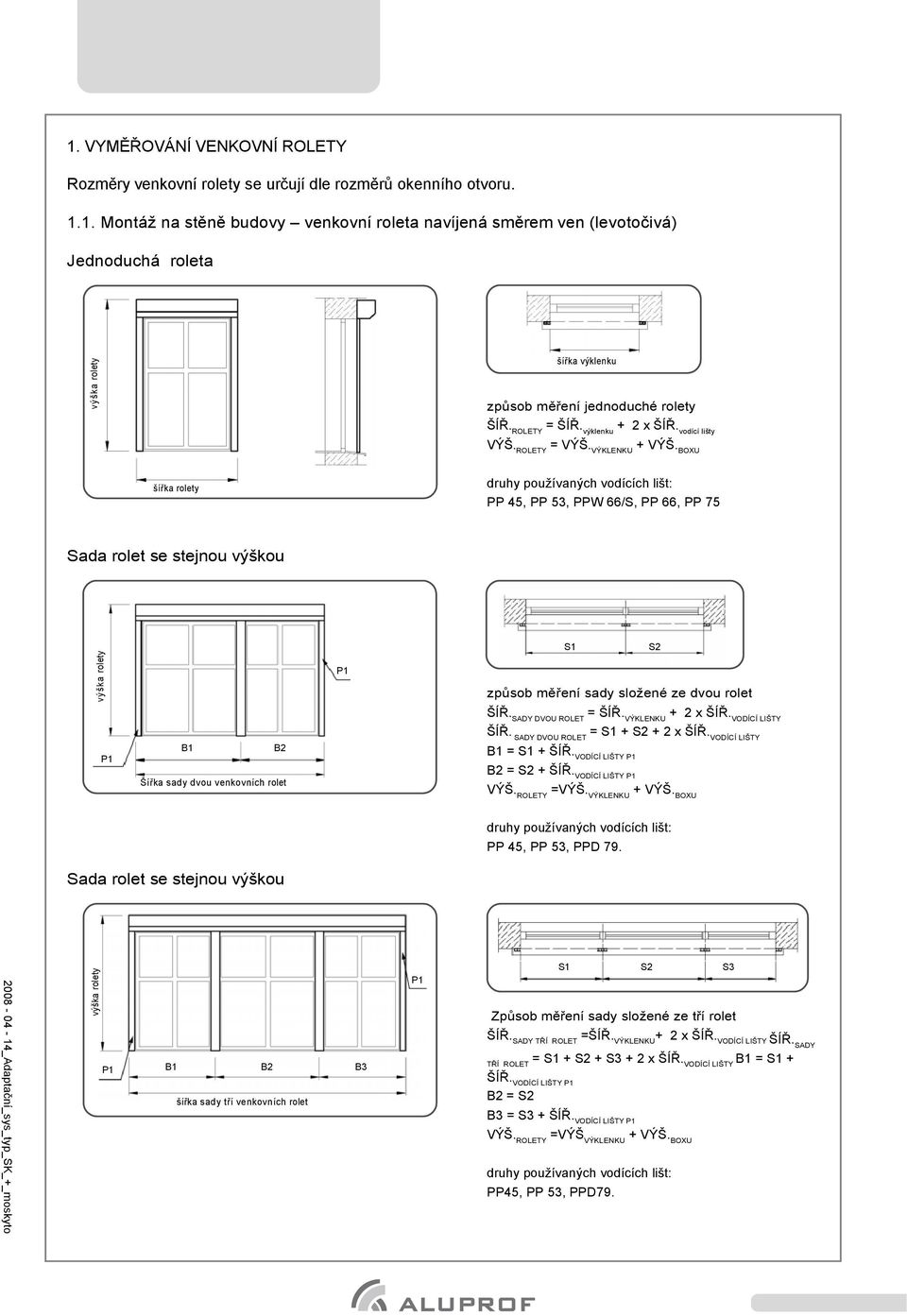

7 Dokumentacja techniczna do produkcji żaluzji, (rolet) zewnętrznych zwijanych w systemie: ADAPTACYJNYM typu SK ADAPTACYJNYM typu SK z MOSKITO 1. VYMĚŘOVÁNÍ VENKOVNÍ ROLETY Rozměry venkovní rolety se určují dle rozměrů okenního otvoru Montáž na stěně budovy venkovní roleta navíjená směrem ven (levotočivá) Jednoduchá roleta výška rolety šířka výklenku způsob měření jednoduché rolety ŠÍŘ. ROLETY = ŠÍŘ. výklenku + 2 x ŠÍŘ. vodící lišty VÝŠ. ROLETY = VÝŠ. VÝKLENKU + VÝŠ. BOXU šířka rolety druhy používaných vodících lišt: PP 45, PP 53, PPW 66/S, PP 66, PP 75 Sada rolet se stejnou výškou výška rolety P1 S1 způsob měření sady složené ze dvou rolet S2 ŠÍŘ. SADY DVOU ROLET = ŠÍŘ. VÝKLENKU + 2 x ŠÍŘ. VODÍCÍ LIŠTY P1 B1 B2 Šířka sady dvou venkovních rolet ŠÍŘ. = S1 + S2 + 2 x ŠÍŘ. SADY DVOU ROLET VODÍCÍ LIŠTY B1 = S1 + ŠÍŘ. VODÍCÍ LIŠTY P1 B2 = S2 + ŠÍŘ. VODÍCÍ LIŠTY P1 VÝŠ. ROLETY =VÝŠ. VÝKLENKU + VÝŠ. BOXU druhy používaných vodících lišt: PP 45, PP 53, PPD 79. Sada rolet se stejnou výškou _Adaptační_sys_typ_SK_+_moskyto výška rolety P1 B1 B2 B3 šířka sady tří venkovních rolet P1 S1 S2 S3 Způsob měření sady složené ze tří rolet ŠÍŘ. SADY TŘÍ ROLET =ŠÍŘ. VÝKLENKU + 2 x ŠÍŘ. VODÍCÍ LIŠTY ŠÍŘ. SADY = S1 + S2 + S3 + 2 x ŠÍŘ. B1 = S1 + TŘÍ ROLET VODÍCÍ LIŠTY ŠÍŘ. VODÍCÍ LIŠTY P1 B2 = S2 B3 = S3 + ŠÍŘ. VODÍCÍ LIŠTY P1 VÝŠ. ROLETY =VÝŠ VÝKLENKU + VÝŠ. BOXU druhy používaných vodících lišt: PP45, PP 53, PPD

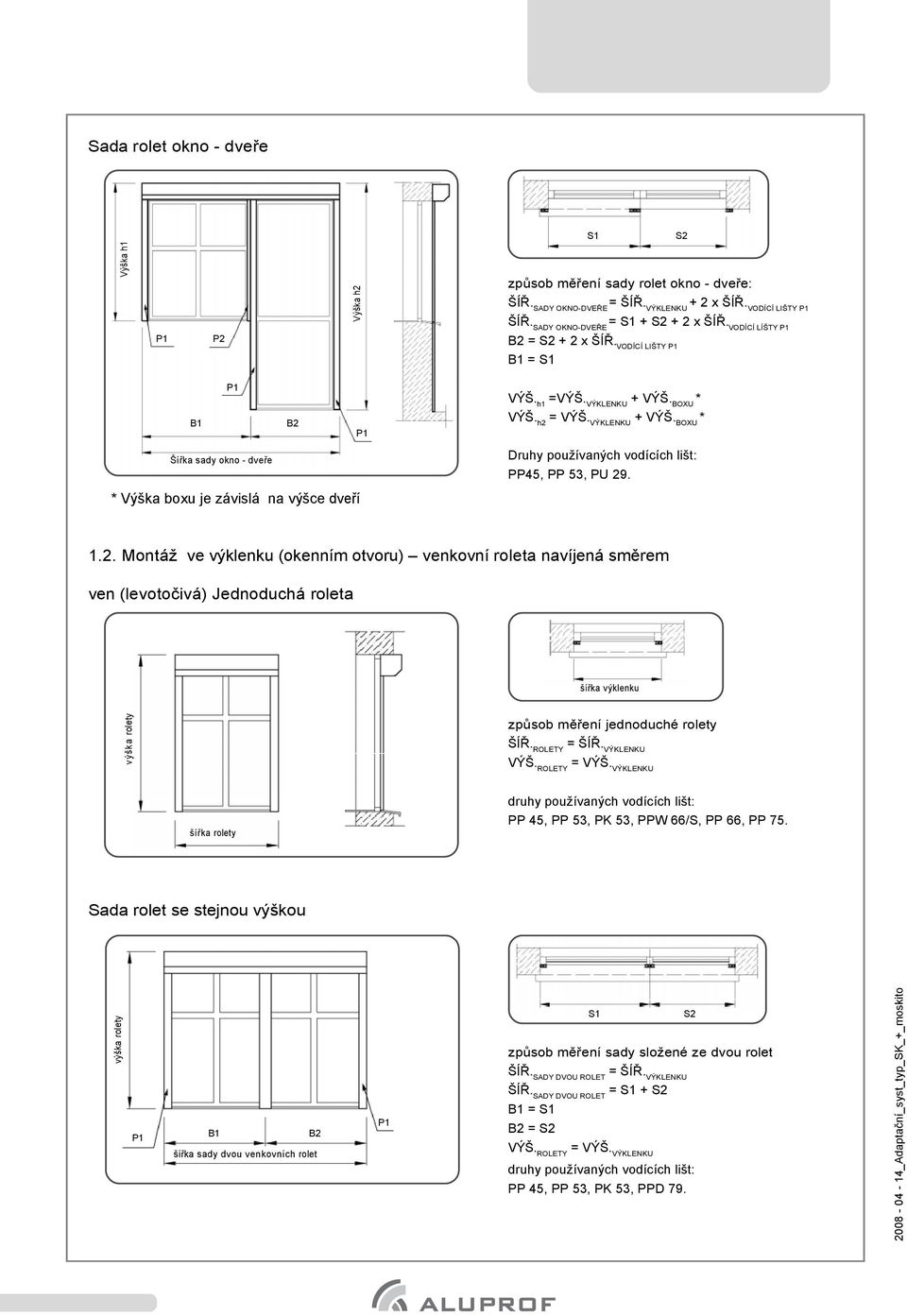

8 Dokumentacja techniczna do produkcji żaluzji, (rolet) zewnętrznych zwijanych w systemie: ADAPTACYJNYM typu SK ADAPTACYJNYM typu SK z MOSKITO Sada rolet okno - dveře S1 S2 Výška h1 Výška h2 způsob měření sady rolet okno - dveře: ŠÍŘ. SADY OKNO-DVEŘE = ŠÍŘ. VÝKLENKU + 2 x ŠÍŘ. VODÍCÍ LIŠTY P1 ŠÍŘ. SADY OKNO-DVEŘE = S1 + S2 + 2 x ŠÍŘ. VODÍCÍ LÍŠTY P1 P1 P2 B2 = S2 + 2 x ŠÍŘ. VODÍCÍ LIŠTY P1 B1 = S1 P1 B1 B2 P1 Šířka sady okno - dveře * Výška boxu je závislá na výšce dveří VÝŠ. h1 =VÝŠ. VÝKLENKU + VÝŠ. BOXU * VÝŠ. h2 = VÝŠ. VÝKLENKU + VÝŠ. BOXU * Druhy používaných vodících lišt: PP45, PP 53, PU Montáž ve výklenku (okenním otvoru) venkovní roleta navíjená směrem ven (levotočivá) Jednoduchá roleta šířka výklenku výška rolety způsob měření jednoduché rolety ŠÍŘ. ROLETY = ŠÍŘ. VÝKLENKU VÝŠ. ROLETY = VÝŠ. VÝKLENKU šířka rolety druhy používaných vodících lišt: PP 45, PP 53, PK 53, PPW 66/S, PP 66, PP 75. Sada rolet se stejnou výškou výška rolety P1 B1 B2 šířka sady dvou venkovních rolet P1 S1 způsob měření sady složené ze dvou rolet ŠÍŘ. SADY DVOU ROLET = ŠÍŘ. VÝKLENKU ŠÍŘ. SADY DVOU ROLET = S1 + S2 B1 = S1 B2 = S2 VÝŠ. ROLETY = VÝŠ. VÝKLENKU druhy používaných vodících lišt: PP 45, PP 53, PK 53, PPD 79. S _Adaptační_syst_typ_SK_+_moskito - 8 -

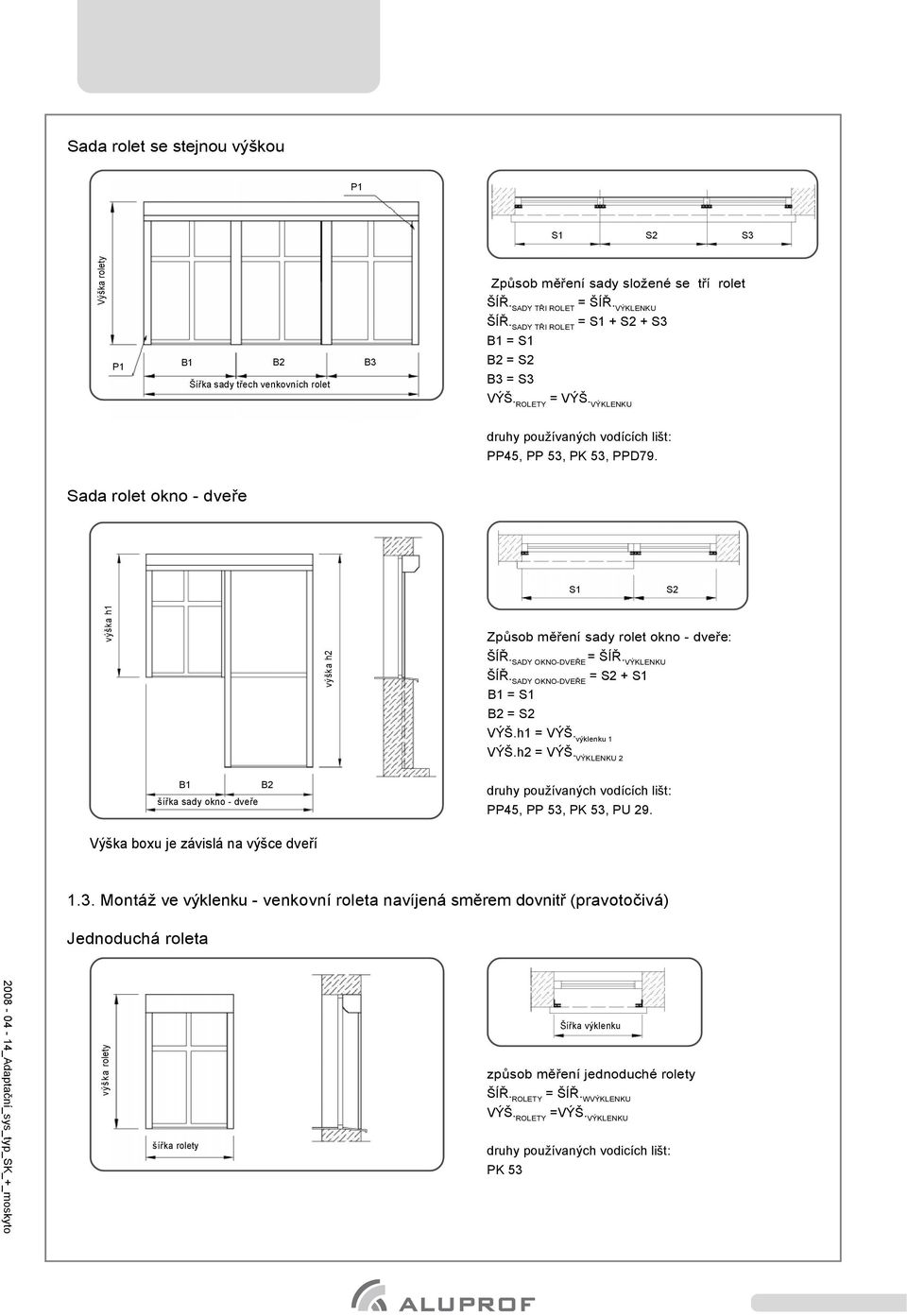

9 Dokumentacja techniczna do produkcji żaluzji, (rolet) zewnętrznych zwijanych w systemie: ADAPTACYJNYM typu SK ADAPTACYJNYM typu SK z MOSKITO Sada rolet se stejnou výškou P1 S1 S2 S3 Výška rolety P1 B1 B2 B3 Šířka sady třech venkovních rolet Způsob měření sady složené se tří rolet ŠÍŘ. SADY TŘI ROLET = ŠÍŘ. VÝKLENKU ŠÍŘ. SADY TŘI ROLET = S1 + S2 + S3 B1 = S1 B2 = S2 B3 = S3 VÝŠ. ROLETY = VÝŠ. VÝKLENKU druhy používaných vodících lišt: PP45, PP 53, PK 53, PPD79. Sada rolet okno - dveře S1 S _Adaptační_sys_typ_SK_+_moskyto výška rolety výška h1 B1 B2 šířka sady okno - dveře Výška boxu je závislá na výšce dveří výška h2 Způsob měření sady rolet okno - dveře: ŠÍŘ. SADY OKNO-DVEŘE = ŠÍŘ. VÝKLENKU ŠÍŘ. SADY OKNO-DVEŘE = S2 + S1 B1 = S1 B2 = S2 VÝŠ.h1 = VÝŠ. výklenku 1 VÝŠ.h2 = VÝŠ. VÝKLENKU 2 druhy používaných vodících lišt: PP45, PP 53, PK 53, PU Montáž ve výklenku - venkovní roleta navíjená směrem dovnitř (pravotočivá) Jednoduchá roleta šířka rolety Šířka výklenku způsob měření jednoduché rolety ŠÍŘ. ROLETY = ŠÍŘ. WVÝKLENKU VÝŠ. ROLETY =VÝŠ. VÝKLENKU druhy používaných vodicích lišt: PK 53-9-

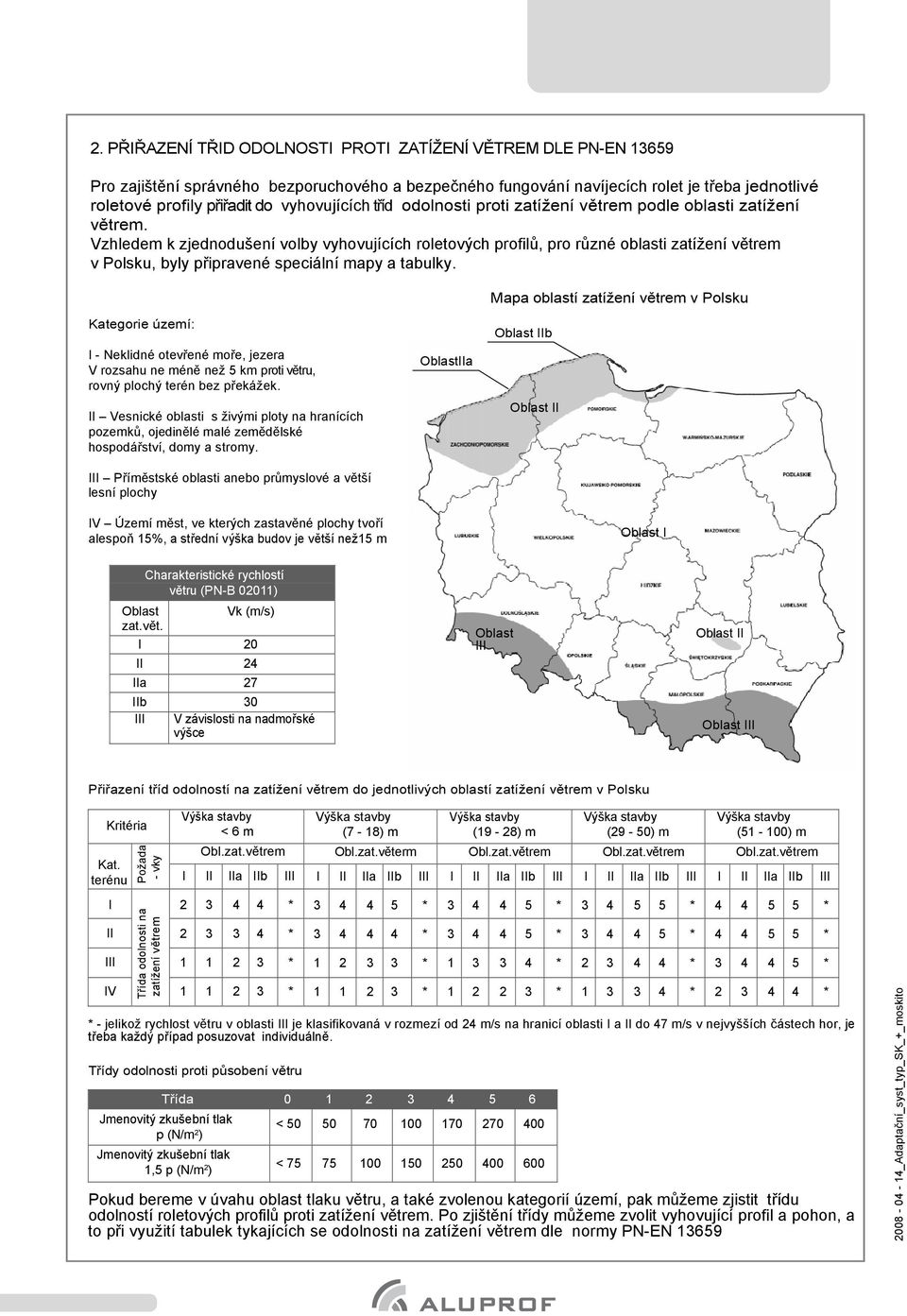

10 Dokumentacja techniczna do produkcji żaluzji, (rolet) zewnętrznych zwijanych w systemie: ADAPTACYJNYM typu SK ADAPTACYJNYM typu SK z MOSKITO 2. PŘIŘAZENÍ TŘID ODOLNOSTI PROTI ZATÍŽENÍ VĚTREM DLE PN-EN Pro zajištění správného bezporuchového a bezpečného fungování navíjecích rolet je třeba jednotlivé roletové profily přiřadit do vyhovujících tříd odolnosti proti zatížení větrem podle oblasti zatížení větrem. Vzhledem k zjednodušení volby vyhovujících roletových profilů, pro různé oblasti zatížení větrem v Polsku, byly připravené speciální mapy a tabulky. Mapa oblastí zatížení větrem v Polsku Kategorie území: I - Neklidné otevřené moře, jezera V rozsahu ne méně než 5 km proti větru, rovný plochý terén bez překážek. II Vesnické oblasti s živými ploty na hranících pozemků, ojedinělé malé zemědělské hospodářství, domy a stromy. III Příměstské oblasti anebo průmyslové a větší lesní plochy OblastIIa Oblast IIb Oblast II IV Území měst, ve kterých zastavěné plochy tvoří alespoň 15%, a střední výška budov je větší než15 m Oblast I Charakteristické rychlostí větru (PN-B 02011) Oblast Vk (m/s) zat.vět. I 20 II 24 IIa 27 IIb 30 III V závislosti na nadmořské výšce Oblast III Oblast II Oblast III Přiřazení tříd odolností na zatížení větrem do jednotlivých oblastí zatížení větrem v Polsku Kritéria Kat. terénu Požada - vky Výška stavby < 6 m Výška stavby (7-18) m Výška stavby (19-28) m Výška stavby (29-50) m Výška stavby (51-100) m Obl.zat.větrem Obl.zat.věterm Obl.zat.větrem Obl.zat.větrem Obl.zat.větrem I II IIa IIb III I II IIa IIb III I II IIa IIb III I II IIa IIb III I II IIa IIb III I * * * * * II * * * * * III * * * * * IV Třída odolnosti na zatížení větrem * * * * * * - jelikož rychlost větru v oblasti III je klasifikovaná v rozmezí od 24 m/s na hranicí oblasti I a II do 47 m/s v nejvyšších částech hor, je třeba každý případ posuzovat individuálně. Třídy odolnosti proti působení větru Třída Jmenovitý zkušební tlak p (N/m 2 ) < Jmenovitý zkušební tlak 1,5 p (N/m 2 ) < Pokud bereme v úvahu oblast tlaku větru, a také zvolenou kategorií území, pak můžeme zjistit třídu odolností roletových profilů proti zatížení větrem. Po zjištění třídy můžeme zvolit vyhovující profil a pohon, a to při využití tabulek tykajících se odolnosti na zatížení větrem dle normy PN-EN _Adaptační_syst_typ_SK_+_moskito

11

12 Profil: PAU 37 (profil se zarážkami typ APA 37/2 nebo APA 37/1) Vodící lišta: PP 53 nebo PK 53; PPDO 53; PPD 79; PU 29 Dolní lišta: LDG šíř. výš. Třídy Jmenovitý zkušební tlak p (N/m 2 ) Bezpečný zkušební tlak 1,5 p (N/m 2 ) Třídy odolnosti proti zatížení větrem dle PN-EN Technická dokumentace pro výrobu s MOSKYTO pásek /lanko servomotor -11- POZNÁMKY: 1. Bílou barvou je označen rozsah použití ručního pohonu (pásek/lanko),šedou elektrického pohonu (servomotor). 2. Je třeba dávat pozor na výběr vhodné navíjecí roury. Mohlo by dojít k překročení maximální hodnoty ohnutí. 3. Stav ke dni PAU 37 PAU Adaptační syst. typ SK + moskyto

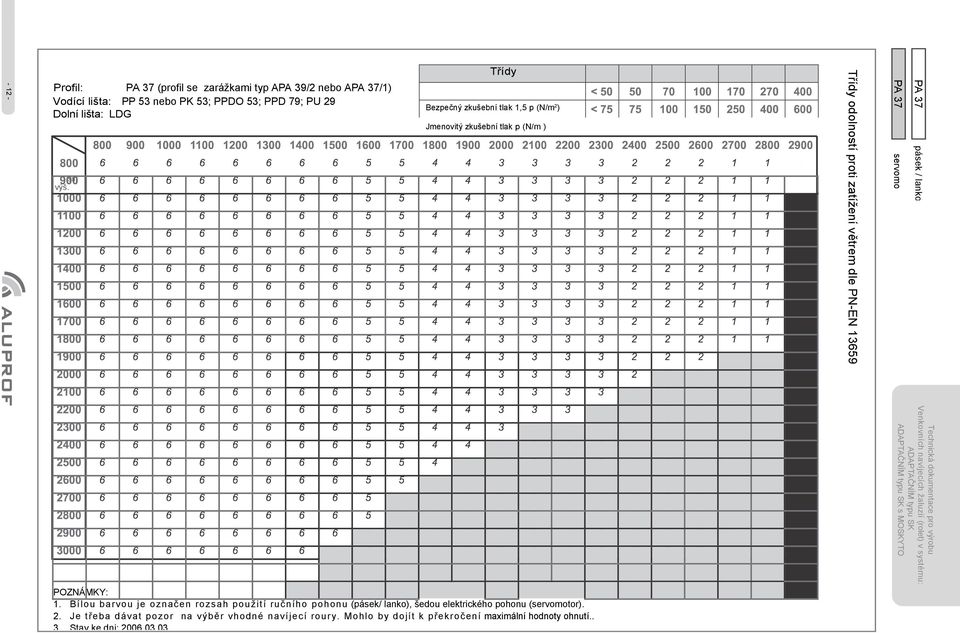

13 Profil: PA 37 (profil se zarážkami typ APA 39/2 nebo APA 37/1) Vodící lišta: PP 53 nebo PK 53; PPDO 53; PPD 79; PU 29 Dolní lišta: LDG šíř. výš. Třídy Bezpečný zkušební tlak 1,5 p (N/m 2 ) Jmenovitý zkušební tlak p (N/m ) Třídy odolností proti zatížení větrem dle PN-EN PA 37 servomo PA 37 pásek / lanko POZNÁMKY: 1. Bílou barvou je označen rozsah použití ručního pohonu (pásek/ lanko), šedou elektrického pohonu (servomotor). 2. Je třeba dávat pozor na výběr vhodné navíjecí roury. Mohlo by dojít k překročení maximální hodnoty ohnutí.. 3 Stav ke dni: Technická dokumentace pro výrobu s MOSKYTO

14 Vodící lišta: PP 53 nebo PK 53; PPDO 53; PPD 79; PU 29 Dolní lišta: LDG šíř. výš. Třídy Jmenovitý zkušební tlak p (N/m ) Bezpečný zkušební tlak 1,5 p (N/m 2 ) Třídy odolností proti zatížení větrem dle PN-EN Technická dokumentace pro výrobu s MOSKYTO -13- POZNÁMKY: 1. Bílou barvou je označen rozsah použití ručního pohonu (pásek/lanko),šedou elektrického pohonu (servomotor). 2. Je třeba dávat pozor na výběr vhodné navíjecí roury. Mohlo by dojít k překročení maximální hodnoty ohnutí. 3. Stav ke dni servomotor PA 39 pásek / lanko PA Adaptační syst. typ SK + moskyto

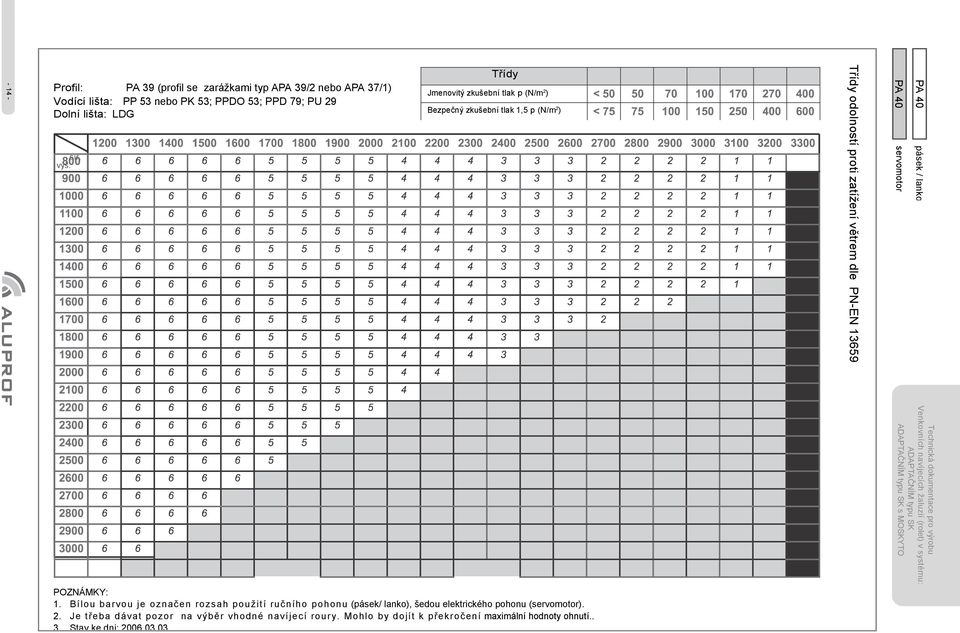

15 Profil: PA 39 (profil se zarážkami typ APA 39/2 nebo APA 37/1) Vodící lišta: PP 53 nebo PK 53; PPDO 53; PPD 79; PU 29 Dolní lišta: LDG šíř. výš. Třídy Jmenovitý zkušební tlak p (N/m 2 ) Bezpečný zkušební tlak 1,5 p (N/m 2 ) Třídy odolností proti zatížení větrem dle PN-EN PA 40 servomotor PA 40 pásek / lanko POZNÁMKY: 1. Bílou barvou je označen rozsah použití ručního pohonu (pásek/ lanko), šedou elektrického pohonu (servomotor). 2. Je třeba dávat pozor na výběr vhodné navíjecí roury. Mohlo by dojít k překročení maximální hodnoty ohnutí.. 3 Stav ke dni: Technická dokumentace pro výrobu s MOSKYTO

16 Vodící lišta: PP 53 nebo PK 53; PPDO 53; PPD 79; PU 29 Dolní lišta: LDG šíř. výš. Třídy Jmenovitý zkušební tlak p (N/m 2 ) Bezpečný zkušební tlak 1,5 p (N/m 2 ) Třídy odolností proti zatížení větrem dle PN-EN Technická dokumentace pro výrobu s MOSKYTO -15- POZNÁMKY: 1. Bílou barvou je označen rozsah použití ručního pohonu (páka s převodem ACEC). 2. Je třeba dávat pozor na výběr vhodné navíjecí roury. Mohlo by dojít k překročení maximální hodnoty ohnutí. 3. Stav ke dni: ACEC PA 40

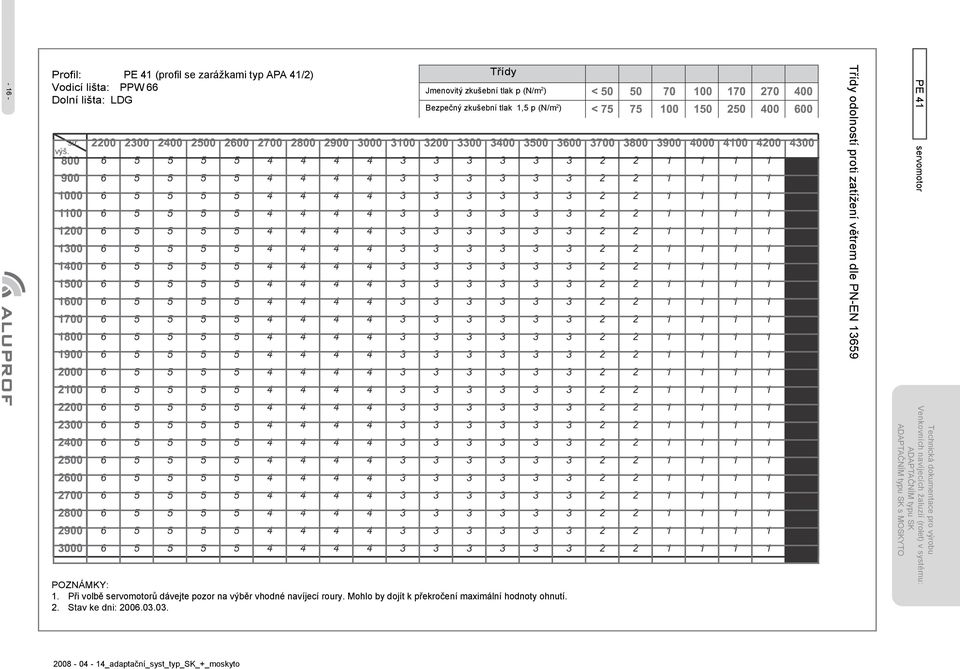

17 Profil: PE 41 (profil se zarážkami typ APA 41/2) Vodicí lišta: PPW 66 Dolní lišta: LDG šíř. výš. Třídy Jmenovitý zkušební tlak p (N/m 2 ) Bezpečný zkušební tlak 1,5 p (N/m 2 ) Třídy odolností proti zatížení větrem dle PN-EN PE 41 servomotor POZNÁMKY: 1. Při volbě servomotorů dávejte pozor na výběr vhodné navíjecí roury. Mohlo by dojít k překročení maximální hodnoty ohnutí. 2. Stav ke dni: Technická dokumentace pro výrobu s MOSKYTO _adaptační_syst_typ_SK_+_moskyto

18 Profil: PA 45 (profil se zarážkami typ APA 45/2 nebo APA 45/1) Vodicí lišta: PP 53 nebo PK 53; PPDO 53; PPD 79; PU 29 Dolní lišta: LDG Šíř výš. Třídy Jmenovitý zkušební tlak p (N/m 2 ) Bezpečný zkušební tlak 1,5 p (N/m 2 ) Třídy odolností proti zatížení větrem dle PN-EN Technická dokumentace pro výrobu s MOSKYTO -17- POZNÁMKY: 1. Bílou barvou je označen rozsah použití ručního pohonu (pásek/ lanko), šedou barvou elektrického pohonu (servomotor). 2. Je třeba dávat pozor na výběr vhodné navíjecí roury. Mohlo by dojít k překročení maximální hodnoty ohnutí. 3. Stav ke dni: servomotor PA 45 pásek / lanko PA 45

19

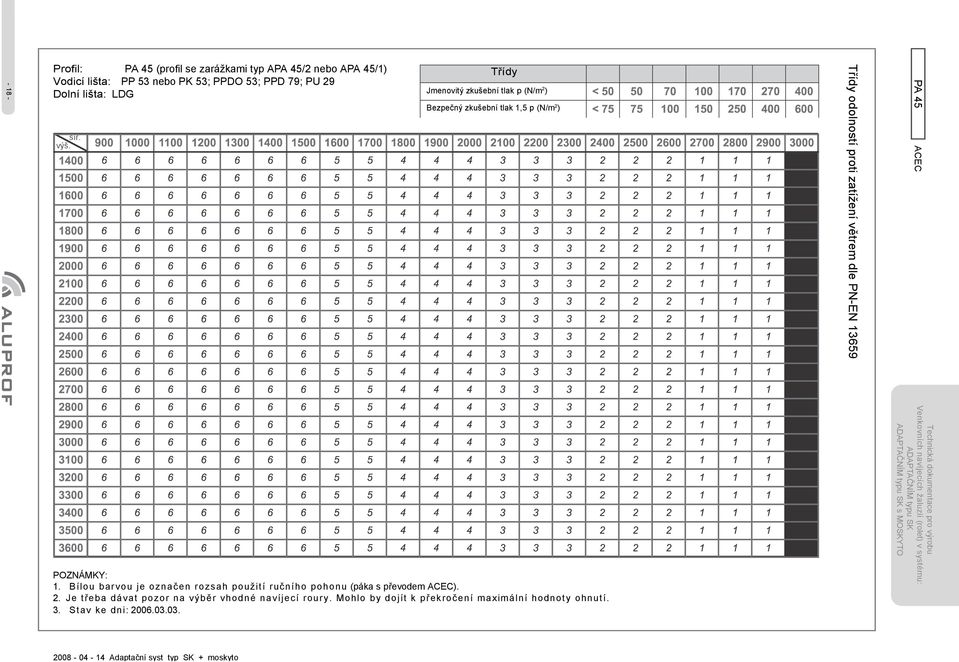

20 Profil: PA 45 (profil se zarážkami typ APA 45/2 nebo APA 45/1) Vodicí lišta: PP 53 nebo PK 53; PPDO 53; PPD 79; PU 29 Dolní lišta: LDG šíř. výš. Třídy Jmenovitý zkušební tlak p (N/m 2 ) Bezpečný zkušební tlak 1,5 p (N/m 2 ) Třídy odolností proti zatížení větrem dle PN-EN PA 45 ACEC POZNÁMKY: 1. Bílou barvou je označen rozsah použití ručního pohonu (páka s převodem ACEC). 2. Je třeba dávat pozor na výběr vhodné navíjecí roury. Mohlo by dojít k překročení maximální hodnoty ohnutí. 3. Stav ke dni: Technická dokumentace pro výrobu s MOSKYTO Adaptační syst typ SK + moskyto

21 Profil: PA 52 (profil se zarážkami typ APA 52/2 nebo APA 52/1) Vodicí lišta: PP 66 lub PP 75; PU 43 Dolní lišta: LDG 52 šíř. výš. Třídy Jmenovitý zkušební tlak p (N/m 2 ) Bezpečný zkušební tlak 1,5 p (N/m 2 ) Třídy odolností proti zatížení větrem dle PN-EN Technická dokumentace pro výrobu s MOSKYTO -19- POZNÁMKY: 1. Bílou barvou je označen rozsah použití ručního pohonu (páka s převodem ACEC), šedou elektrického pohonu (servomotor). 2. Je třeba dávat pozor na výběr vhodné navíjecí roury. Mohlo by dojít k překročení maximální hodnoty ohnutí.. 3. Stav ke dni: servomotor PA 52 ACEC PA 52

22 Profil: PA 55 (profil se zarážkami typ APA 55/2) Vodící lišta: PP 66 nebo PP 75; PU 43 Dolní lišta: LDG/S šíř. výš. Třídy Jmenovitý zkušební tlak p (N/m 2 ) Bezpečný zkušební tlak 1,5 p (N/m 2 ) Třídy odolností proti zatížení větrem dle PN-EN PA 55 servomotor PA 55 ACEC POZNÁMKY: 1. Bílou barvou je označen rozsah použití ručního pohonu (páka s převodem ACEC), šedou elektrického pohonu (servomotor). 2. Je třeba dávat pozor na výběr vhodné navíjecí roury. Mohlo by dojít k překročení maximální hodnoty ohnutí. 3. Stav ke dni: : Technická dokumentace pro výrobu s MOSKYTO Adaptační syst typ SK + moskyto

23 Profil: PE 55 (profil se zarážkami typ APE 55) Vodicí lišta: PP 66 nebo PP 75; PU 43 Dolní lišta: LDG/S šíř. výš. Třídy Jmenovitý zkušební tlak p (N/m 2 ) Bezpečný zkušební tlak 1,5 p (N/m 2 ) Třídy odolností proti zatížení větrem dle PN-EN Technická dokumentace pro výrobu s MOSKYTO 2. Je třeba dávat pozor na výběr vhodné navíjecí roury. Mohlo by dojít k překročení maximální hodnoty ohnutí.. 3. Stav ke dni:

24 POZNÁMKY: 1. Šedou barvou je označen rozsah použiti elektrického pohonu (servomotor). servomotor Je třeba dávat pozor na výběr vhodné navíjecí roury. Mohlo by dojít k překročení maximální hodnoty ohnutí. 3. Stav ke dni: PE Adaptační syst typ SK + moskyto

25 s MOSKYTO 3. TEPELNÝ ODPOR A TAKÉ PROPUSTNOST VZDUCHU U NAVÍJECÍCH ŽALUZIÍ SÝSTÉMU ALUPROF Na základě výzkumu provedeného Akreditovanou laboratoří pro měření a výzkum bylo zjištěno, že tepelný odpor a propustnost vzduchu u navíjecích rolet jsou následující: Adaptační systém SK Profily: PAU 37, PA 37, PA 39, PA 40, PA 45, PA 52, PA 55 Druh výzkumu Propustnost vzduchu Tepelný odpor Klasifikace Třída 2 Vysoká propustnost vzduchu 0,246 m 2 K/W Při dodatečném utěsnění clony rolety s boxem (třída 5 - těsná) bude tepelný odpor následující: Adaptační systém SK Profily: PAU 37, PA 37, PA 39, PA 40, PA 45, PA 52, PA 55 Druh výzkumu Klasifikace Tepelný odpor 0,414 m 2 K/W _Adaptační_syst_typ_SK_+_moskyto -49-

26 s MOSKYTO 4. MAXIMÁLNÍ VÝŠKY VENKOVNÍCH ROLET VČETNĚ BOXU PAU 37 (ve vodících lištách PP 45, PP 53, PK 53, PU 29, PPD 79, PPW 66/S) Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 40 SW 40 + PZ 45 SW 40 + PW 40 SK SK SK SK SK SK Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 60 SW 60 + PZ 68 SW 60 + PW 60 SK SK SK SK SK PA 37 (ve vodících lištách PP 45, PP 53, PU 29, PK 53, PPD 79, PPW 66/S) Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 40 SW 40 + PZ 45 SW 40 + PW 40 SK SK SK SK SK SK Druh boxu MAIMÁLNÍ VÝŠKA ROLETY [mm] SW 60 SW 60 + PZ 68 SW 60 + PW 60 SK SK SK SK SK PA 39 (ve vodících lištách PP 45, PP 53, PK 53, PU 29, PPD 79, PPW 66/S) _Adaptační_syst_typ_SK_+_moskyto Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 40 SW 40 + PZ 45 SW 40 + PW 40 SK SK SK SK 165 SK SK Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 60 SW 60 + PZ 68 SW 60 + PW 60 SK SK SK SK SK

27 s MOSKYTO PA 40 (ve vodících lištách PP 45, PP 53, PK 53, PU 29, PPD 79, PPW 66/S) Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 40 SW 40 + PZ 45 SW 40 + PW 40 SK SK SK SK 180 SK Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 60 SW 60 + PZ 68 SW 60 + PW 60 SK SK SK SK SK PE 41 (ve vodících lištách PP 45, PP 53, PK 53, PU 29, PPD 79, PPW 66/S) Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 40 SW 40 + PZ 45 SW 40 + PW 40 SK SK SK SK SK Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 60 SW 60 + PZ 68 SW 60 + PW 60 SK SK SK SK SK Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 70 SW 70 + PZ 68 SW 70 + PW 70 SK SK SK SK _Adaptační_syst_typ_SK_+_mosyito -51-

28 s MOSKYTO PA 45 (ve vodících lištách PP 45, PP 53, PK 53, PU 29, PPD 79, PPW 66/S) Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 40 SW 40 + PZ 45 SW 40 + PW 40 SK SK SK SK SK Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 60 SW 60 + PZ 68 SW 60 + PW 60 SK SK SK SK SK PA 52 (ve vodících lištách PP 66, PP 75) Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 60 SW 60 + PZ 68 SW 60 + PW 60 SK SK SK SK 180 SK SK PA 55 (ve vodící liště: PP 66, PP 75) Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 60 SW 60 + PZ 68 SW 60 + PW 60 SK SK SK SK PE 55 (ve vodící liště: PP 66, PP 75) _Adaptační_syst_typ_SK_+_moskyto Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 60 SW 60 + PZ 68 SW 60 + PW 60 SK SK SK SK SK Druh boxu MAXIMÁLNÍ VÝŠKA ROLETY [mm] SW 70 SW 70 + PZ 78 SW 70 + PZ 710 SK SK SK SK SK

29 s MOSKYTO 5. ÚDAJE PRO VÝROBU VENKOVNÍCH NAVÍJECICH ROLET V ADAPTAČNÍM SYSTÉMU SK 5.1. Jednotlivé součástí rolety v adaptačním systému SK SK/11 HORNÍ BOX ROLETY 2. SK/21 - DOLNÍ BOX ROLETY 3. BS 45 BOČNÍ KRYT BOXU 4. OKTAGONÁLNÍ TRUBKA 5. ZVĚTŠUJÍCÍ KROUŽEK 6. NÁSADKA 7. LOŽISKO 8. ROLOVACÍ KOLEČKO 9. KLUZNICE PERA VE VODICÍ LIŠTĚ 10. ZÁVĚS 11. CLONA ROLETY Z HLINÍKOVÉHO PROFILU 12. ZARÁŽKA PROFILU 13. DOLNÍ LIŠTA 14. ZARÁŽKA DOLNÍ LIŠTY 15. VODICÍ LIŠTA _Adaptační_syst_typ_SK_+_mosyito -53-

30 s MOSKYTO 5.2. Box na roletu Sestava řezu a seznam součástí * BOX NA ROLETU HLINÍKOVÝ - HORNÍ SK/11/ /x DÉLKA. SK - 10 mm * BOX NA ROLETU HLINÍKOVÝ - DOLNÍ SK/21/ /X DÉLKA. SK = ŠÍŘKA. ROLETY - 10 mm Pozor: V případě montování sad rolet (členění) s rozdílnou výškou (okno dveře), je třeba použít stejnou velikost boxu s přihlédnutím k nejvyšší roletě (dveře). * BOX NA ROLETU HLINÍKOVÝ - HORNÍ SK/11/ /x DÉLKA. SK - 5 mm * BOX NA ROLETU HLINÍKOVÝ - DOLNÍ SK/21/ /X DÉLKA. SK - 5 mm * BOČNÍ KRYT BOXU množství = 1 pár BS/45/ /x * NÝTY množství = 8 ks PN/x * PODLOŽKA PVC S ČEPIČKOU množství = 6 ks ZPK 10/x * POZINKOVANÝ VRUT 3,9x16 mm množství = 6 ks SBS * KLUZNICE PER VE VODICÍ LIŠTĚ množství = 1 pár SLM, SLS, SLMW Montáž členění rolet a seznam součástí _Adaptační_syst_typ_SK_+_moskyto 1. BOK BOXU 45 VNÍTŘNÍ (LEVÝ) BSW 45/ KLUZNICE PER VE VODICÍ LIŠTĚ SLMW i SLW 3. HLINÍKOVÁ VODICÍ LIŠTA PPD OKTAGONÁLNÍ TRUBKA SW 40, SW NÁSADKA OBS 40, OBS 60 6.LOŽISKO LO ROLOVACÍ KOLEČKO

31 s MOSKYTO BOK BOXU 45 VNÍTŘNÍ (PRAVÝ) BSW 45/ KLUZNICE PER VE VODICÍ LIŠTĚ SLMW i SLM 3. HLINÍKOVA VODICÍ LIŠTA PPD OKTAGONÁLNÍ TRUBKA SW 40, SW NÁSADKA OBS 40, OBS LOŽISKO LO ROLOVACÍ KOLEČKO Montáž boxu na roletu Otvory na nýty vrtejte vrtákem Ø 4,2 ale otvory na vruty vrtákem Ø 3,5 Ø 4,2 PN 4 x 8 Ø 3,5 SBS ZPK VODÍCÍ LIŠTY Sestava řezu a seznam součástí * HLINÍKOVÁ VODÍCÍ LIŠTA PP 45, PP 53, PK 53, PU 29 DÉL. VODICÍ LIŠTY =VÝŠ. ROLETY - VÝŠ. BOXU PPD 79, PPW 66/S, PP 66 PP 75. * ZARÁŽKA VODÍCÍ LIŠTY PP 53, PK 53 množství = 2 ks ZP 53 nebo * HLINÍKOVÝ ÚHELNÍK KT 30/x DÉL. ÚHELNÍKA = ŠÍŘ. ROLETY k použití v případě chybějícího parapetu anebo jiné opěry pro spodní část vodící lišty Pozor: V případě oken s okapnicí, při montování rolety k okennímu výklenku (k okennímu rámu), je třeba k vodicí liště typ D/PP použit hliníkový distanční prvek, tímto způsobem nedojde ke kolizi clony rolety s vyčnívající okapnicí _Adaptační_syst_typ_SK_+_moskyto -55-

32 s MOSKYTO * HLINÍKOVÝ DISTANČNÍ PRVEK VODICÍ LIŠTY D/PP DÉL. DISTAN.PRVKU = DÉL. VODICÍ LIŠTY * ZÁPADKOVÁ DESTIČKA PZO MNOŽSTVÍ DESTIČEK = [(DÉL. VODICÍ LIŠTY - 300) / 500] x 2 zaokrouhlené na sudý počet nahoru * POZINKOVANÝ VRUT HS/M-S MNOŽSTVÍ VRUTŮ = MNOŽSTVÍ ZÁPADKOVÝCH DESTIČEK Pro přesné navrtání otvorů sloužících k namontování hliníkového distančního prvku D/PP doporučujeme použít šablony SOP k vrtání otvorů pro západkovou destičku PZO Rozmístění otvorů pro připevnění vodící lišty ke stěně pohled na roletu zepředu Boční pohled na roletu 100 max. 500 max. 500 max Délka vodící lišty 100 max. 500 max. 500 max Délka vodící lišty vrtat vrtákem Ø 3.0 Ø 9,5 Přímá vodící lišta hliníková PP53 Šablony pro vrtání otvorů SOP min Ø _Adaptační_syst_typ_SK_+_moskyto Pro přesné označení místa, ve kterém je třeba vyvrtat otvory umožňující připevnění vodící lišty ke stěně, doporučujeme použit šablony SOP k vrtání otvorů pro západkovou destičku PZO

33 s MOSKYTO 5.4. CLONA PRO JEDNODUCHOU ROLETU Clona rolety z profilu PAU 37 a) sestava řezu a seznam součástí (včetně vodících lišt PP 45, PP 53, PK 53, PPW 66/S) * HLINÍKOVÝ PROFIL PAU 37/x DÉLKA. PROFILU - 75 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 37 mm] - 1 pero * ZARÁŽKA APA 37/2 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER zaokrouhlené na sudý počet nahoru L = B - 75 mm * HLINÍKOVÝ PROFIL PAU 37/x DÉLKA. PROFILU - 80 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 37 mm] - 1 pero * ZARÁŽKA APA 37/1 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER zaokrouhlené na sudý počet nahoru L = B - 80 mm * KLUZÁK PER VE VODÍCÍ LIŠTĚ množství = 1 pár SLM/x * OCELOVÝ ZÁVĚS množství na 1 m = 2 ks WMU nad 1 m = 2 ks + 1ks co 0,5 m SK WMU 130 SK WMU 170 * DOLNÍ LIŠTA S TĚSNĚNÍM LDG 40/x, LDG/x, DÉLKA LDG = DÉLKA PROFILU Pozor: U ručního pohonu je třeba v dolní liště clony rolety použít: * ZARÁŽKA DOLNÍ LIŠTY množství = 2 ks ZLD 40, ZLD, ZLDO nebo * NÁRAZNÍK DOLNÍ LIŠTY množství = 2 ks BF 30/x, BF 40/x _Adaptační _syst_typ_sk_+_moskyto -57-

34 s MOSKYTO b) Montáž clony rolety Pro omezení tření clony rolety během zvedání a spouštění, je třeba zajistit profily zarážkami. Ve složené cloně rolety je nutné vyfrézovat otvory. Následně je třeba do nich vložit zarážky, a také dodatečně zajistit sešívacími sponami. Ø 2,5 APA 37/2, APA 37/1, APA 39/2, APA 40/2, APA 40/1, APA 45/2, APA 45/1, APA 52/2, APA 52/1, APA 55/2 97/4 NK 97/6 NKHZ Pozor: V případě, že otvory pro zarážky nejsou vyfrézované, dochází k bobtnání profilů v clonách a následkem toho ke zvětšení průměru navíjecích ploch _Adaptační_syst_typ_SK_+_moskyto

35 s MOSKYTO Clona rolety z profilu PA 37 Sestava řezu a seznam součástí (včetně vodících lišt PP 45, PP 53, PK 53, PPW 66/S) * HLINÍKOVÝ PROFIL PA 37/x DÉLKA PROFILU - 75 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 37 mm] - 1 pero * ZARÁŽKA APA 37/2 MNOŽSTVÍ ZARÁŽZEK = MNOŽSTVÍ PER zaokrouhlené na sudý počet nahoru * HLINÍKOVÝ PROFIL PA 37/x DÉLKA PROFILU - 80 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 37 mm] - 1 pero * ZARÁŽKA APA 37/1 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER zaokrouhlené na sudý počet nahoru * SEŠÍVACÍ SPONY 97/4 NK MNOŽSTVÍ SEŠÍVACÍCH SPON = MNOŽSTVÍ ZARÁŽEK x 2 * KLUZÁK PER VE VODÍCÍ LIŠTĚ množství = 1 pár SLM/x * OCELOVÝ ZÁVĚS množství na 1 m = 2 ks WM, WMA nad 1 m = 2 ks + 1 co 0,5 m SK WM 130, WMA 130 SK WM 170, WMA 170 * DOLNÍ LIŠTA S TĚSNĚNÍM LDG 40/x, LDG/x, DÉLKA LDG = DÉLKA PROFILU Pozor: U ručního pohonu je třeba v dolní lište clony rolety použít: * ZARÁŽKA DOLNÍ LIŠTY množství = 2 ks ZLD 40, ZLD, ZLDO nebo * NÁRAZNÍK DOLNÍ LIŠTY množství = 2 ks. BF 30/x, BF 40/x Clona rolety z profilu PA 39 Sestava řezu a seznam součástí (včetně vodících lišt PP 45, PP 53, PK 53, PPW 66/S) * HLINÍKOVÝ PROFIL PA 39/x DÉLKA PROFILU - 75 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 39 mm] - 1 pero * ZARÁŽKA APA 39/2 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER zaokrouhlené na sudý počet nahoru * HLINÍKOVÝ PROFIL PA 37/x DÉLKA PROFILU - 80 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - WYS. LDG ) / 39 mm] - 1 pero * ZARÁŽKA APA 37/1 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER zaokrouhlené na sudý počet nahoru * SEŠÍVACÍ SPONY 97/4 NK MNOŽSTVÍ SEŠÍVACÍCH SPON = MNOŽSTVÍ ZARÁŽEK x 2 * KLUZÁK PER VE VODÍCÍ LIŠTĚ množství = 1 pár SLM/x * OCELOVÝ ZÁVĚS množství do 1 m = 2 ks WM, WMA nad 1 m = 2 ks + 1 co 0,5 m SK WM 130, WMA 130 SK WM 170, WMA 170 * DOLNÍ LIŠTA S TĚSNĚNÍM LDG 40/x, LDG/x, DÉLKA LDG = DÉLKA PROFILU Pozor: U ručního pohonu je třeba v dolní lište clony rolety použít:: * ZARÁŽKA DOLNÍ LIŠTY množství = 2 ks ZLD 40, ZLD, ZLDO nebo * NÁRAZNÍK DOLNÍ LIŠTY množství = 2 ks BF 30/x, BF 40/x _Adaptační_syst_typ_SK_+_moskyto -59-

36 s MOSKYTO Clona rolety z profilu PA 40 Sestava řezu a seznam součástí (včetně vodících lišt PP 45, PP 53, PK 53, PPW 66/S) * HLINÍKOVÝ PROFIL PA 40/x DÉLKA PROFILU - 75 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 40 mm] - 1 pero * ZARÁŽKA APA 40/2 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru * HLINÍKOVÝ PROFIL PA 40/x DÉLKA. PROFILU - 80 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 40 mm] - 1 pero * ZARÁŽKA APA 40/1 MNOŽSTVÍ ZARÁEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru * SEŠÍVACÍ SPONY 97/4 NK MNOŽSTVÍ SEŠÍVACÍCH SPON = MNOŽSTVÍ ZARÁŽEK x 2 * KLUZAK PER VE VODÍCÍ LIŠTĚ množství = 1 pár SLM/x * OCELOVÝ ZÁVĚS množství do 1 m = 2 ks WM, WMA, WMS nad 1 m = 2 ks + 1 co 0,5 m SK WM 130, WMA 130, WMS 130 SK WM 170, WMA 170, WMS 170 * DOLNÍ LIŠTA S TĚSNĚNÍM LDG 40/x, LDG/x, DÉLKA LDG = DÉLKA PROFILU Pozor: U ručního pohonu je třeba v dolní lište clony rolety použít:: * ZARÁŽKA DOLNÍ LIŠTY množství = 2 ks ZLD 40, ZLD, ZLDO nebo * NÁRAZNÍK DOLNÍ LIŠTY množství = 2 ks BF 30/x, BF 40/x Clona rolety z profilu PE 41 a) sestava řezu a seznam součástí (včetně vodících lišt PP 45, PP 53, PK 53, PPW 66/S) * HLINÍKOVÝ PROFIL PE 41/x DÉLKA PROFILU - 75 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 41 mm] - 1 pero * ZARÁŽKA APE 41/2 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru Pozor: V případě clony z profilu PE 41 zarážky APE 41/2 upínat svěracími kleštěmi SZZ _Adaptační_syst_typ_SK_+_moskyto * KLUZÁK PER VE VODÍCÍ LIŠTĚ množství = 1 pár SLM/x nebo * VODICÍ VÁLEČEK množství = 1 pár ER1 * OCELOVÝ ZÁVĚS množství do 1 m = 2 ks WM, WMA, WMS nad 1 m = 2 ks + 1 co 0,5 m SK WM 130, WMA 130, WMS 130 SK WM 170, WMA 170, WMS 170 * DOLNÍ LIŠTA S TĚSNĚNÍM LDG 40/x, LDG/x, DÉLKA LDG = DÉLKA PROFILU Pozor: U ručního pohonu je třeba v dolní lište clony rolety použít:: * ZARÁŽKA DOLNÍ LIŠTY množství = 2 ks ZLD 40, ZLD, ZLDO nebo * NÁRAZNÍK DOLNÍ LIŠTY množství = 2 ks BF 30/x, BF 40/x

37 s MOSKYTO b) montáž clony rolety APE 41/2 SZZ Clona rolety z profilu PA 45 Sestava řezu a seznam součástí (včetně vodících lišt PP 45, PP 53, PK 53, PPW 66/S) * HLINÍKOVÝ PROFIL PA 45/x DÉLKA PROFILU - 75 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 45 mm] - 1 pero * ZARÁŽKA APA 45/2 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru * HLINÍKOVÝ PROFIL PA 45/x DÉLKA PROFILU - 85 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 45 mm] - 1 pero * ZARÁŽKA APA 45/1 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru * SEŠÍVACÍ SPONY 97/4 NK MNOŽSTVÍ SEŠÍVACÍCH SPON = MNOŽSTVÍ ZARÁŽZEK x 2 * KLUZÁK PER VE VODÍCÍ LIŠTĚ množství = 1 pár SLM/x * OCELOVÝ ZÁVĚS množství do 1 m = 2 ks WM, WMA nad 1 m = 2 ks + 1 co 0,5 m SK WM 130, WMA 130 SK WM 170, WMA 170 * DOLNÍ LIŠTA S TĚSNĚNÍM LDG 40/x, LDG/x, DÉLKA LDG = DÉLKA PROFILU Pozor: U ručního pohonu je třeba v dolní lište clony rolety použít: * ZARÁŽKA DOLNÍ LIŠTY množství = 2 ks ZLD 40, ZLD, ZLDO nebo * NÁRAZNÍK DOLNÍ LIŠTY množství = 2 ks BF 30/x, BF 40/x Clona rolety z profilu PA 52 a) sestava řezu a seznam součástí (včetně vodicích lišt PP 66) * HLINÍKOVÝ PROFIL PA 52/x DÉLKA PROFILU - 80 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 52 mm] - 1 pero * ZARÁŽKA APA 52/2 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru _Adaptační_syst_typ_SK_+_moskyto -61-

38 s MOSKYTO * HLINÍKOVÝ PROFIL PA 52/x DÉLKA PROFILU - 89 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 52 mm] - 1 pero * ZARÁŽKA APA 52/1 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru * SEŠÍVACÍ SPONY 97/6 NKHZ MNOŽSTVÍ SEŠÍVACÍCH SPON = MNOŽSTVÍ ZARÁŽEK x 2 * KLUZÁK PER VE VODÍCÍ LIŠTĚ množství = 1 pár SLS/x nebo * VODICÍ VÁLEČEK množství = 1 pár ER1 * OCELOVÝ ZÁVĚS množství do 1 m = 2 ks WMA, WMS nad 1 m = 2 ks + 1 co 0,5 m SK WMA 130, WMS 130 SK WMA 170, WMS 170 * DOLNÍ LIŠTA S TĚSNĚNÍM LDG 52/x DÉLKA LDG = DÉLKA PROFILU Pozor: U ručního pohonu je třeba v dolní liště clony rolety použít: * ZARÁŽKA DOLNÍ LIŠTY množství = 2 ks ZLD, ZLDO nebo * NÁRAZNÍK DOLNÍ LIŠTY množství = 2 ks BF 30/x, BF 40/x b) sestava řezu a seznam součástí (včetně vodících lišt PP 75) * HLINÍKOVÝ PROFIL PA 52/x DÉLKA PROFILU - 98 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 52 mm] - 1 pero * ZARÁŽKA APA 52/2 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru * HLINÍKOVÝ PROFIL PA 52/x DÉLKA ROFILU mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 52 mm] - 1 pero * ZARÁŽKA APA 52/1 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru * SEŠÍVACÍ SPONY 97/6 NKHZ MNOŽSTVÍ SEŠÍVACÍCH SPON = MNOŽSTVÍ ZARÁŽEK x 2 * VODICÍ VÁLEČEK množství = 1 pár ER _Adaptační_syst_typ_SK_+_moskyto * OCELOVÝ ZÁVĚS množství do 1 m = 2 ks WMA, WMS nad 1 m = 2 ks + 1 co 0,5 m SK 250 WMA 170, WMS 170 * DOLNÍ LIŠTA S TĚSNĚNÍM LDG 52/x DÉLKA LDG = DÉLKA PROFILU Pozor: U ručního pohonu je třeba v dolní liště clony rolety použít:: * ZARÁŽKA DOLNÍ LIŠTY množství = 2 ks ZLD, ZLDO nebo * NÁRAZNÍK DOLNÍ LIŠTY množství = 2 ks BF 30/x, BF 40/x

39 s MOSKYTO c) montáž vodícího válečku ER1 nebo ER _Adaptační_syst_typ_SK_+_mosyito max 36 mm max 50 mm max 44 mm Clona rolety z profilu PA 55 a) sestava řezu a seznam součástí (včetně vodících lišt PP 66) * HLINÍKOVÝ PROFIL PA 55/x DÉLKA PROFILU - 80 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 55 mm] - 1 pero * ZARÁŽKA APA 55/2 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru * SEŠÍVACÍ SPONY 97/6 NKHZ MNOŽSTVÍ SEŠÍVACÍCH SPON = MNOŽSTVÍ ZARÁŽEK x 2 * KLUZÁK PER VE VODÍCÍ LIŠTĚ množství = 1 pár SLS/x nebo * VODÍCÍ VÁLEČEK množství = 1 pár ER1 * OCELOVÝ ZÁVĚS množství do 1 m = 2 ks WMS nad 1 m = 2 ks + 1 co 0,5 m SK 165 WMS 130 SK WMS 170 * DOLNÍ LIŠTA S TĚSNĚNÍM LDG/S/x DÉLKA LDG = DÉLKA PROFILU Pozor: U ručního pohonu je třeba v dolní lište clony rolety použít: * NÁRAZNÍK DOLNÍ LIŠTY množství = 2 ks BF 30/x, BF 40/x b) sestava řezu a seznam součástí (včetně vodicích lišt PP 75) * HLINÍKOVÝ PROFIL PA 55/x DÉLKA PROFILU - 98 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 55 mm] - 1 pero * ZARÁŽKA APA 55/2 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru * SEŠÍVACÍ SPONY 97/6 NKHZ MNOŽSTVÍ SSEŠÍVACÍCH SPON = MNOŽSTVÍ ZARÁŽEK x 2 * VODÍCÍ VÁLEČEK množství = 1 pár ER2-63-

40 s MOSKYTO * OCELOVÝ ZÁVĚS množství do 1 m = 2 ks WMS nad 1 m = 2 ks + 1 co 0,5 m SK 250 WMS 170 * DOLNÍ LIŠTA S TĚSNĚNÍM LDG/S/x DÉLKA LDG = DÉLKA PROFILU Pozor: U ručního pohonu je třeba v dolní lište clony rolety použít: * NÁRAZNÍK DOLNÍ LIŠTY množství = 2 ks BF 30/x, BF 40/x Clona rolety z profilu PE 55 a) sestava řezu a seznam součástí (včetně vodících lišt PP 66) * HLINÍKOVÝ PROFIL PE 55 DÉLKA PROFILU - 82 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 55 mm] - 1 pero * ZARÁŽKA APE 55 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru Pozor: V cloně z profilu PE 55 zarážky APE 55 utahujeme k profilu vruty 2,9 x 13 mm * KLUZÁK PER VE VODICÍ LIŠTĚ množství = 1 pár SLS/x nebo * VODICÍ VÁLEČEK množství = 1 pár ER1 * OCELOVÝ ZÁVĚS množství do 1 m = 2 ks WMS nad 1 m = 2 ks + 1 co 0,5 m SK 165 WMS 130 SK WMS 170 * DOLNÍ LIŠTA S TĚSNĚNÍM LDG/S/x DÉLKA LDG = DÉLKA PROFILU Pozor: U ručního pohonu je třeba v dolní lište clony rolety použít: * NÁRAZNÍK DOLNÍ LIŠTY množství = 2 ks BF 30/x, BF 40/x b) sestava řezu a seznam součástí (včetně vodících lišt PP 75) * HLINÍKOVÝ PROFIL PE 55 DÉLKA PROFILU mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 55 mm] - 1 pero * ZARÁŽKA APE 55 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru _Adaptační_syst_typ_SK_+_mosyito Pozor: V cloně z profilu PE 55 zarážky APE 55 utahujeme k profilu vruty 2,9 x 13 mm * VODÍCÍ VÁLEČEK množství = 1 pár ER2 * OCELOVÝ ZÁVĚS množství do 1 m = 2 ks WMS nad 1 m = 2 ks + 1 co 0,5 m SK WMS 170 * DOLNÍ LIŠTA S TĚSNĚNÍM LDG/S/x DÉLKA LDG = DÉLKA PROFILU

41 s MOSKYTO Pozor: U ručního pohonu je třeba v dolní lište clony rolety použít: * NÁRAZNÍK DOLNÍ LIŠTY množství = 2 ks BF 30/x, BF 40/x c) montáž clony rolety APE 55 ŠROUBOVÁK _Adaptační_syst_typ_SK_+_mosk\to -65-

42 s MOSKYTO 5.5. CLONY PRO SADU ROLET STEJNÉ VÝŠKY (ČLENĚNÍ) Clony rolety z profilů PAU 37 a) sestava řezu a seznam součástí (včetně vodících lišt PP 53 z PPD 79, PK 53 z PPD 79) * HLINÍKOVÝ PROFIL PAU 37/x DÉLKA PROFILU - 62 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 37 mm] - 1 pero * ZARÁŽKA APA 37/2 MNOŽSTVÍ ZARÁZEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru L = B - 62 mm * HLINÍKOVÝ PROFIL PAU 37/x DÉLKA PROFILU - 68 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 37 mm] - 1 pero * ZARÁŽKA APA 37/1 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru L = B - 68 mm b) sestava řezu a seznam součástí (včetně vodících lišt PPD 79 z PPD 79) * HLINÍKOVÝ PROFIL PAU 37/x DÉLKA PROFILU - 49 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 37 mm] - 1 pero * ZARÁŽKA APA 37/2 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru L = B - 49 mm _Adaptační_syst_typ_SK_+_moskyto * HLINÍKOVÝ PROFIL PAU 37/x DÉLKA PROFILU - 55 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 37 mm] - 1 pero * ZARÁŽKA APA 37/1 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru L = B - 55 mm

43 s MOSKYTO Sestava řezu pro ostatní profily v závislosti na používaných zarážkách a vodících lištách. * HLINÍKOVÝ PROFIL DÉLKA PROFILU HODNOTA Z TABULKY (pro uvedenou konfiguraci) Typ profilu PA 37 PA 37 PA 39 PA 39 PA 40 PA 40 PE 41 PA 45 PA 45 Typ zarážky APA 37/2 APA 37/1 APA 39/2 APA 37/1 APA 40/2 APA 40/1 APE 41/2 APA 45/2 APA 45/1 P.Č. Vodící lišty Zabezpečení RA RA RA RA 1 PP 53 s PPD mm 68 mm 62 mm 68 mm 62 mm 68 mm 62 mm 62 mm 72 mm 2 PK 53 s PPD mm 68 mm 62 mm 68 mm 62 mm 68 mm 62 mm 62 mm 72 mm 3 PPD 79 s PPD mm 55 mm 49 mm 55 mm 49 mm 55 mm 49 mm 49 mm 59 mm 5.6. CLONY PRO SADU ROLET OKNO DVEŘE (ČLENĚNÍ) Clony rolety z profilu PAU 37 Sestava řezu a seznam součástí (včetně vodících lišt PP 53 z PU 29 + PP 53) * HLINÍKOVÝ PROFIL PAU 37/x DÉLKA PROFILU - 52 mm MNOŽSTVÍ PER = [(VÝŠ. ROLETY - VÝŠ. LDG ) / 37 mm] - 1 pero * ZARÁŽKA APA 37/2 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru L = B - 52 mm * HLINÍKOVÝ PROFIL PAU 37/x DÉLKA PROFILU - 58 mm MNOŽSTVÍ PIÓR = [(VÝŠ. ROLETY - WYS. LDG ) / 37 mm] - 1 pero * ZARÁŽKA APA 37/1 MNOŽSTVÍ ZARÁŽEK = MNOŽSTVÍ PER - zaokrouhlené na sudý počet nahoru L = B - 58 mm Sestava řezu pro ostatní profily v závislosti na používaných zarážkách a vodících lištách. * HLINÍKOVÝ PROFIL DÉLKA PROFILU - HODNOTA Z TABULKY (pro uvedenou konfiguraci) Typ profilu PA 37 PA 37 PA 39 PA 39 PA 40 PA 40 PE 41 PA 45 PA 45 Typ zarážky APA 37/2 APA 37/1 APA 39/2 APA 37/1 APA 40/2 APA 40/1 APE 41/2 APA 45/2 APA 45/1 P.Č. Vodící lišta Zabezpečení RA RA RA RA 1 PP 53 s PU 29 +PP mm 58 mm 52 mm 58 mm 52 mm 58 mm 52 mm 52 mm 63 mm _Adaptační_sys_typ_SK_+_moskyto -67-

44 s MOSKYTO 6. SESTAVENÍ PŘÍPUSTNÝCH ZATÍŽENÍ NAVÍJECÍCH TRUBEK VENKOVNÍCH ROLET NAVÍJENÝCH ZÁVISLOSTI NA VAZE: PROFILU, DOLNÍ LIŠTY, KROUŽKU, ZÁVĚSU ATD. f B f [mm] 2,0 2,2 2,4 2,6 2,8 3,0 3,2 3,4 3,6 3,8 4,0 4,2 4,4 4,6 4,8 5,0 B [mm] Přípustné zatíženítrubky [k g] SW ,0 41,2 34,4 29,1 25,0 21,6 18,8 16,5 14,5 12,9 11,4 10,2 9,1 8,2 7,3 6,6 SW ,5 142,3 119,3 101,4 87,2 75,7 66,3 58,4 51,9 46,3 41,5 37,4 33,8 30,6 27,9 25,4 SW ,8 210,2 176,3 149,8 128,8 111,8 97,9 86,3 76,6 68,3 61,3 55,2 49,9 45,3 41,2 37,5 SW ,9 443,1 371,7 316,2 272,0 236,3 207,1 182,9 162,5 145,2 130,5 117,7 106,6 97,0 88,4 80,9 f [mm] 5,0 5,2 5,4 5,6 5,8 6,0 6,2 6,4 6,6 6,8 7,0 7,2 7,4 7,6 7,8 8,0 B [mm] Přípustné zatíženítrubky [k g] SW ,6 5,9 5,3 4,7 4,2 3,8 3,4 3,0 2,6 2,3 2,0 1,7 1,4 1,2 0,9 0,7 SW ,4 23,2 21,3 19,5 17,9 16,5 15,2 14,0 12,9 11,8 10,9 10,0 9,2 8,5 7,8 7,1 SW ,5 34,3 31,4 28,8 26,5 24,3 22,4 20,6 19,0 17,5 16,1 14,8 13,6 12,5 11,4 10,5 SW ,9 74,2 68,1 62,7 57,9 53,4 49,4 45,8 42,4 39,3 36,5 33,9 31,4 29,2 27,1 25, _Adaptační_sys_typ_SK_+_moskyto

45 s MOSKYTO 7. VÝVOD POHONU VENKOVNÍCH ŽALUZIÍ DLE PN-EN Vnitřní navíjení Pozice výstupu z boxu Vnější navíjení Pozice výstupu z boxu Pozice 1 Pozice 2 Pozice 3 Pozice 4 - výstup z boxu - vodorovně nahoře - výstup z boxu - dole - výstup z boxu vodorovně dole - výstup z boxu - šikmý _Adaptační_sys_typ_SK_+_moskyto -69-

46 s MOSKYTO 8. OZNAČENÍ VÝVODU POHONU VENKOVNÍCH ŽALUZIÍ NAVÍJENÝCH SMĚREM VEN Vnitřní strana, pohled z místnosti RLG LPG RLD R LPD L ŽALUZIE NAVÍJENÁ SMĚREM VEN LPG - výstup z boxu vodorovně nahoře L - levý boční kryt boxu P - pohon z pravé strany G - horní vývod LPD - výstup z boxu vodorovně dole L - levý boční kryt boxu P - pohon z pravé strany D - dolní vývod RLG - výstup z boxu vodorovně nahoře R - pravý boční kryt boxu L - pohon z levé strany G - horní vývod RLD - výstup z boxu vodorovně dole R - pravý boční kryt boxu L - pohon z levé strany D - dolní vývod _Adaptační_syst_typ_SK_+_moskyto

47 s MOSKYTO 9. OZNAČENÍ VÝVODU POHONU VENKOVNÍCH ŽALUZIÍ NAVÍJENÝCH SMĚREM DOVNITŘ Vnitřní strana, pohled z místnosti LLG RPG L R LLU RPU ŽALUZIE NAVÍJENÁ SMĚREM DOVNITŘ RPG - výstup z boxu vodorovně nahoře R - pravý boční kryt boxu P - pohon z pravé strany G - horní vývod RPU - výstup z boxu - šikmý R - pravý boční kryt boxu P - pohon z pravé strany U - šikmý vývod LLG - výstup z boxu - vodorovně nahoře L - levý boční kryt boxu L - pohon z levé strany G - horní vývod LLU - výstup z boxu - šikmý L - levý boční kryt boxu L - pohon z levé strany U - šikmý vývod _Adaptační_syst_typ_SK_+_moskyto -71-

48 s MOSKYTO 10. DRUHY POUŽÍVANÝCH POHONŮ Ruční pohon s použitím rolovacích koleček Při použití navíjecí trubky SW 40 Seznam součástí tvořících box SK * NÁSADKA Ø 40 * OKTAGONÁLNÍ TRUBKA množství = 1 ks OBS 40 SW 40 DÉLKA TRUBKY - 60 mm * ROLOVACÍ KOLEČKO S NÁSADKOU množství = 1 ks KNO pro box SK Ø 100 mm KNO pro box SK Ø 120 mm KNO pro box SK Ø 140 mm KNO pro box SK Ø 155 mm KNO pro box SK Ø 170 mm KNO nebo: * NÁSADKA Ø 40 K ROLOVACÍM KOLEČKÁM množství = 2 ks OBS 40 KN * OKTAGONÁLNÍ TRUBKA SW 40 DÉLKA TRUBKY - 80 mm * ROLOVACÍ KOLEČKO množství = 1 ks KN pro box SK Ø 120 mm KN 1216 pro box SK Ø 140 mm KN 1416 pro box SK Ø 155 mm KN 1516 pro box SK Ø 170 mm KN 1716 pro box SK Ø 195 mm KN 1916 * ZVĚTŠOVACÍ KROUŽEK K SW 40 PZ 45 MNOŽSTVÍ KROUŽKŮ = (do 1 m 3 ks) + (1 ks co 0,5 m) * POZINKOVANÝ VRUT HS/M-S MNOŽSTVÍ VRUTŮ = MNOŽSTVÍ KROUŽKŮ * LOŽISKO Ø 28 mm množství = 2 ks LO Při použití navíjecí trubky SW 60 Seznam součástí tvořících box SK * NÁSADKA Ø 60 množství = 1 ks OBS 60 * NÁSADKA Ø 60 K ROLOVACÍM KOLEČKÁM množství = 1 ks OBS 60 KN * OKTAGONÁLNÍ TRUBKA SW 60 DÉLKA TRUBKY mm _Adaptační_syst_typ_SK_+_moskyto * ROLOVACÍ KOLEČKO množství = 1 ks KN pro box SK Ø 120 mm KN 1216 pro box SK Ø 140 mm KN 1416 pro box SK Ø 155 mm KN 1516 pro box SK Ø 170 mm KN 1716 pro box SK Ø 195 mm KN 1916 * ZVĚTŠOVACÍ KROUŽEK K SW 60 PZ 68 MNOŽSTVÍ KROUŽKŮ = (do 1 m 3 KS) + (1 KS co 0,5 m) * POZINKOVANÝ VRUT HS/M-S MNOŽSTVÍ VRUTŮ = MNOŽSTVÍ KROUŽKŮ * LOŽISKO Ø 28 mm množství = 2 ks LO

49 s MOSKYTO Ruční pohon s použitím navíječky ZWP anebo pouzdra KPP na pásce (řemínek) 14 mm BOČNÍ KRYT BOXU množství = 1 pár BS 45/ /x 2. LOŽISKO Ø 28 mm množství = 1 ks LO ROLOVACÍ KOLEČKO množství = 1 ks KNO, KN 4. OKTAGONÁLNÍ TRUBKA množství = 1 ks SW 40, SW KLUZÁK PER VE VODÍCÍ LIŠTĚ množství = 1pár SLM/x, SLS 6. VODÍCÍ LIŠTA množství = 2 ks PP 45/x, PP 45/S/x, PP 53/x, PP 53/S/x PK 53/x, PK 53/S/x PPW 66/x, PPW 66/S/x PP DESTIČKA K UPEVŇOVÁNÍ POUZDRA S PŘEVODEM množství = 1 ks PMZ 8. KLIKA MIGNON množství = 1 ks KRM 9. POUZDRO S PŘEVODEM NA PÁSKU (ŘEMÍNEK) 14 množství = 1 ks KPP 10. PÁSKA (ŘEMÍNEK) TS 14/x DÉLKA PÁSKY = 2 x VÝŠ. ROLETY + 1,5 m nebo 11. VODÍCÍ LIŠTA PÁSKYY (ŘEMÍNKU) 14 mm množství = 1 ks PTR 14/x, DWR 14 z ODWR DRŽÁK PÁSKY - LANKA množství = 1 ks UTL 13. NAVÍJEČKA NA PÁSKU (ŘEMÍNEK) 14 mm množství = 1 ks ZWP 5/x, ZWP 5/l/02 ZWU/x Součásti nacházející se u druhého boku roletového boxu: * LOŽISKO Ø 28 mm množství = 1 ks LO 28 * NÁSADKA Ø 40 množství = 1 ks OBS 40, OBS _Adaptační_syst_typ_SK_+_mostyyo -73-

50 s MOSKYTO Ruční pohon s použitím navíječky ZWL anebo pouzdra KPL na lanko 4,5 mm _Adaptační_syst_typ_SK_+_moskyto 1. BOČNÍ KRYT BOXU množství = 1 pár BS 45/ /x 2. LOŽISKO Ø 28 mm množství = 1 ks LO ROLOVACÍ KOLEČKO množství = 1 ks 4. OKTAGONÁLNÍ TRUBKA množství = 1 ks KNO, KN SW 40, SW KLUZÁK PER VE VODICÍ LIŠTĚ množství = 1 pár SLM/x, SLS 6. VODÍCÍ LIŠTA množství = 2 ks PP 45/x, PP 45/S/x, PP 53/x, PP 53/S/x PK 53/x, PK 53/S/x PPW 66/x, PPW 66/S/x PP DESTIČKA K UPEVNĚNÍ POUZDRA S PŘEVODEM množství = 1 ks PMZ 8. KLIKA MIGNON množství = 1 ks KRM 9. POUZDRO S PŘEVODEM NA LANKO 4,5 mm množství = 1 ks KPL 10. NYLONOVÉ LANKO LN 45 DÉLKA LANKA = 2 x VÝŠ. ROLETY + 1,5 m nebo 11. VODÍCÍ LIŠTA LANKA množství = 1 ks PL 250, PL DRŽÁK PÁSKY - LANKA množství = 1 ks UTL 13.NAVÍJEČKA NA LANKO Ø 4,5 mm množství = 1 ks ZWL 5/x, ZWL 5/l/02 ZWU/x Součástí nacházející se u druhého boku roletového boxu: * LOŽISKO Ø 28 mm množství = 1 ks LO 28 * NÁSADKA Ø 40 množství = 1 ks OBS 40, OBS
