Široký sortiment: 19" datové rozvaděče stojanové. 19" serverové rozvaděče. 19" datové rozvaděče skládané. 19" datové rozvaděče nástěnné

Transkript

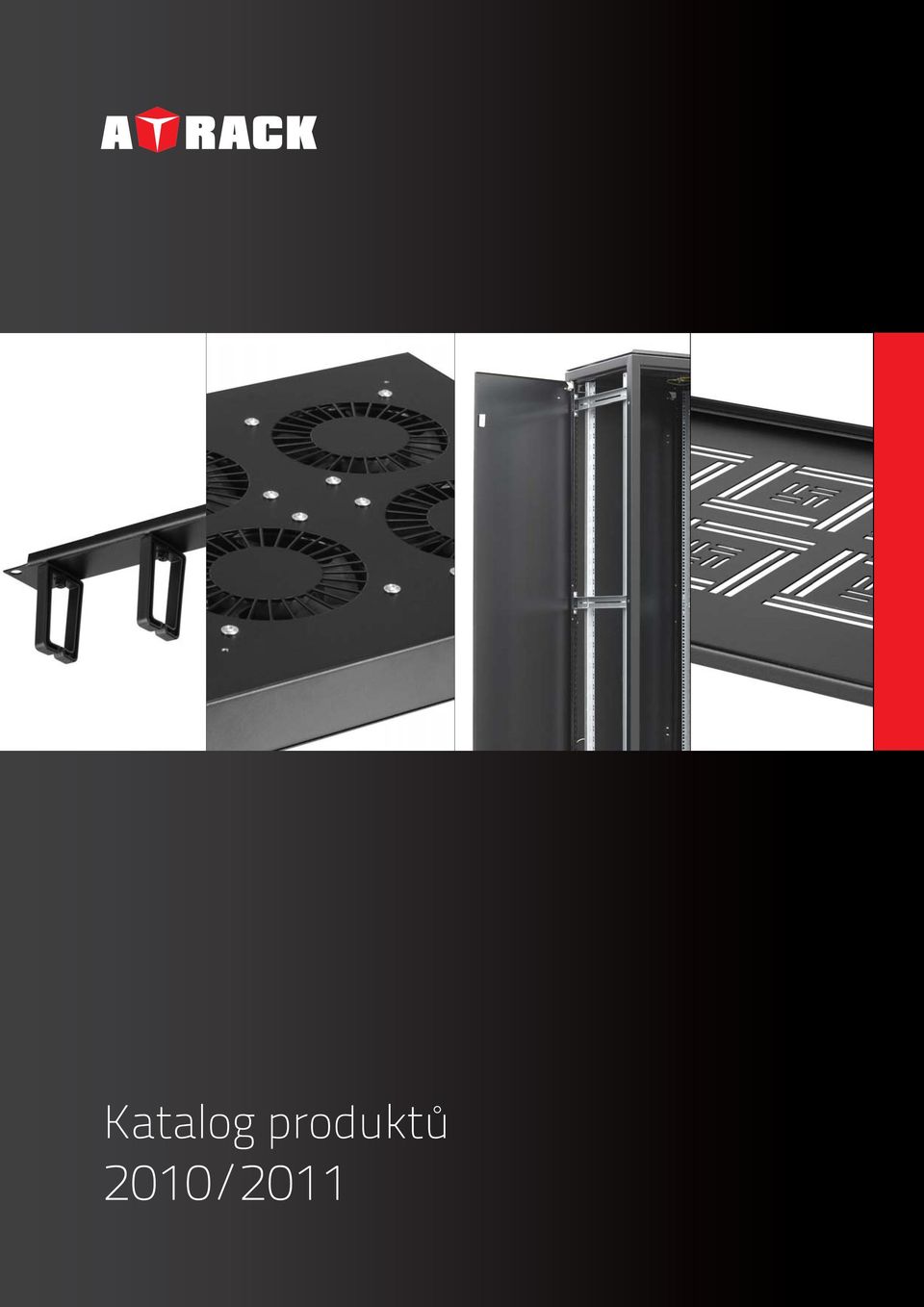

1

2 ATRACK jsou vyráběny nejmodernější technologií pro pro zpracování plechů, zaručující vysokou kvalitu výroby, kterou deklaruje certifi kát ISO 9001:2000 a TUV. Certifi kát kvality zahrnuje i certifi kát svařování v ochrané atmosféře dle ČSN EN 729-2:1996. Moderní lakovací linka pro nanášení práškové barvy rovněž splňuje platné normy kvality ISO. Naše výrobní linka zajišťuje vždy pružnou reakci na požadavky zákazníka jak po stránce velkoobjemových dodávek v krátkém termínu, tak po stránce technických úprav dle požadavků zákazníka. Počítači řízené stroje nabízí téměř neomezené možnosti tvarování plechů pro přizpůsobení rozvaděče specifi ckým prvkům do něj instalovaných. Moderní lakovací linka nabízí širokou škálu barevných provedení. Standardní barevné provedení je šedá (RAL 7035) a černá matná (RAL 9005). Na přání zákazníka jsme schopni ve velmi krátké dodací lhůtě zajistit jakýkoliv barevný odstín. V případě rozsáhlejších instalací jsme schopni zajistit OEM výrobu rozvaděčů jako způsob prezentace našeho zákazníka formou umístění jeho loga přímo na rozvaděč pískováním do skla nebo lepením folie na sklo či rám. Široký sortiment: 19" datové rozvaděče stojanové 19" serverové rozvaděče 19" datové rozvaděče skládané 19" datové rozvaděče nástěnné 19" venkovní rozvaděče 10" datové rozvaděče Optické rozvaděče Rozsáhlý výběr příslušenství Pavlína Králová, Aspra, všechna práva vyhrazena. Jakékoliv další použití tohoto materiálu bez souhlasu autora je zakázáno.

3 Obsah 19" datové rozvaděče stojanové " datové rozvaděče nástěnné " datové rozvaděče venkovní Příslušenství 19 19" police " police pro klávesnici a dokumentaci 21 19" chladicí jednotky 22 Ventilační jednotky 23 Termostatická jednotka bimetalová 24 Monitorovací jednotka 25 Osvětlovací jednotky 26 Vyvazovací panely a háčky 27 Vertikální vyvazovací žlaby 28 Podstavce 29 Rozvodný panel 29 Montážní a spojovací sady 30 Kolečka a nivelační nožky 30 10" datové rozvaděče a příslušenství Optické rozvaděče a příslušentsví 33-34

4 19" datové rozvaděče stojanové 19" datové rozvaděče stojanové LC " datové rozvaděče stojanové typu LC-06+ jsou určeny pro instalaci prvků datových a telekomunikačních rozvodů. Konstrukce rozvaděče je řešena pro možné spojení dvou a více rozvaděčů do sestav. Základním prvkem rozvaděče je svařený skelet, ve kterém jsou osazeny 19" vertikální lišty pro upevnění jednotlivých prvků. Dveře rozvaděče jsou vybaveny lepeným kouřovým bezpečnostním sklem o síle 8 mm. Pro případnou snadnou výměnu je sklo ke dveřím připevněno šroubovanou lištou. Zamykání dveří je řešeno 3-bodovým zámkem s pákovou klikou. Boční kryty rozvaděče jsou celoplechové a na skeletu jsou uchyceny pomocí dvou závěsů a dvou zámků. Po vyšroubování šroubu zámku je možné boční kryty otevřít jako dveře a po vyjmutí čepů a závěsů je zcela odejmout. Zadní kryt rozvaděče je celoplechový a rovněž je možné jej otevřít jako dveře nebo zcela odejmout. Pro snadné odvětrávání rozvaděče je ve stropě a dně větrací otvor s fi ltrační mřížkou, v případě potřeby je možné osadit tento otvor ventilační jednotkou. Povrchová úprava rozvaděče je provedena práškovou technologií pro vnitřní prostředí. Standardní barevné provedení je šedá (RAL 7035) a černá matná (RAL 9005). Rozvaděč je chráněn před nebezpečným dotykovým napětím pospojováním. Standardní dodávka rozvaděče obsahuje: skelet rozvaděče 2 boční celoplechové zákryty zadní celoplechový zákryt přední skleněné dveře zámek 3-bodový s pákovou klikou kabelový vstup ve spodní zadní části a ve stropě fi ltrační mřížka ve stropě a dně 4 nastavitelné 19" vertikální lišty nastavitelný kryt střechy nastavitelné nožky Nadstandardní výbava rozvaděče dostupná na objednávku: perforované zákryty přední celoplechové dveře, nebo dveře s perforací umístění kabelového prostupu v boční stěně nebo dně rozvaděče 1 skelet rozvaděče 2 přední skleněné dveře (pravé nebo levé, tříbodové rozvorové zamykání) 3 přední celoplechové dveře (jen na vyžádání) 4 boční celoplechové zákryty 5 zadní celoplechový zákryt 6 kabelový vstup 7 kryt stropu 8 příčka 9 19" rám 10 fi ltr (ve dně i stropu) 11 nivelační nožky 12 pojezdová kolečka (jen na vyžádání) 13 vodítko 1

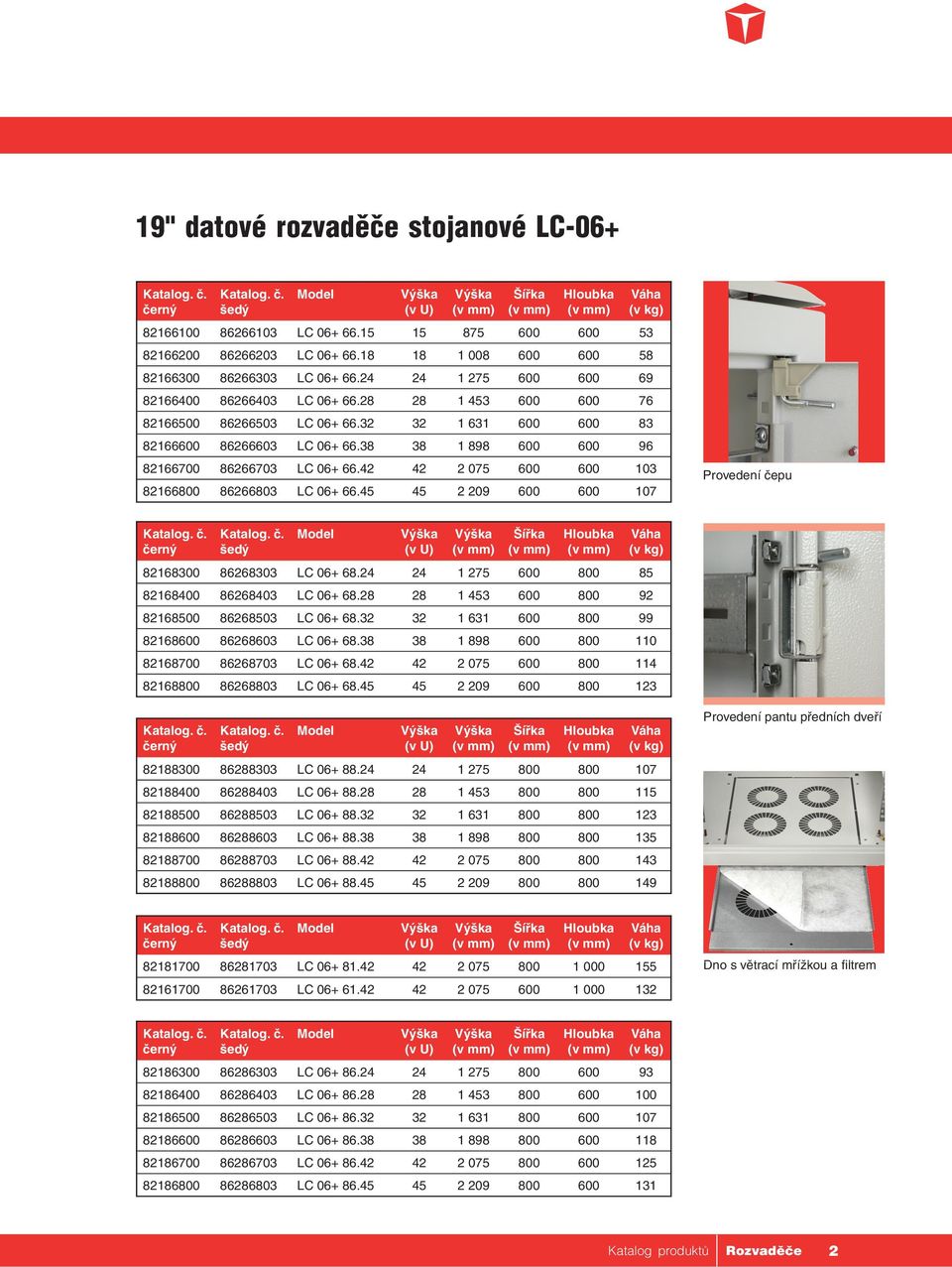

5 19" datové rozvaděče stojanové 19" datové rozvaděče stojanové LC LC LC LC LC LC LC LC LC Provedení čepu LC LC LC LC LC LC LC LC LC LC LC LC Provedení pantu předních dveří LC LC Dno s větrací mřížkou a fi ltrem LC LC LC LC LC LC

6 19" datové rozvaděče stojanové 19" datové rozvaděče stojanové SENSA 19" datový rozvaděč typu SENSA je zařízení určené na instalaci datových a telekomunikačních rozvodů. Konstrukce rozvaděče umožňuje jednoduché spojení dvou a více sestav. Povrchová úprava je provedena práškovou technologií pro vnitřní prostředí. Dveře rozvaděče jsou osazeny lepeným bezpečnostním sklem. Dveře jsou připevněné ke skeletu rozvaděče třemi panty a je možné přenastavit levé nebo pravé otevírání. Standardní barevné provedení je šedá (RAL 7035) a černá matná (RAL 9005). Standardní dodávka rozvaděče obsahuje: zámek dveří s jednobodovým zamykáním výklopné boční a zadní zákryty, které jsou uchyceny zapuštěným zámkem univerzální klíč k rozvaděči tj. stejný klíč je možné použít ke dveřím i všem zákrytům v případě skleněných dveří bezpečnostní lepené a kalené sklo kabelové prostupy v zadní zákrytu, dnu a stropu rozvaděče odnímatelný kryt dna a odnímatelný kryt stropu pro možnost umístění ventilační jednotky 4 nivelační nožky pro vyrovnání rozvaděče (možnost použití koleček s nosností 200 a 400 kg nebo podstavce) 4 nosné posuvné lišty 19" pro uchycení vybavení možnost jednoduché změny otvírání dveří levé, nebo pravé rám, dveře a zákryty skříně vodivě pospojovány Nadstandardní výbava rozvaděče dostupná na objednávku: perforované zákryty celoplechové nebo perforované dveře 3

7 19" datové rozvaděče stojanové 19" datové rozvaděče stojanové SENSA L L SENSA L L SENSA L L SENSA L L SENSA L L SENSA L L SENSA L L SENSA L L SENSA L L SENSA Detail zámku L L SENSA L L SENSA L L SENSA L L SENSA Detail bočního zamykání L L SENSA L L SENSA L L SENSA L L SENSA L L SENSA L L SENSA

8 19" datové rozvaděče stojanové Rozdíly mezi rozvaděči Atrack SENSA a Atrack LC-06+ PROVEDENÍ STROPU Atrack SENSA Atrack LC-06+ Atrack SENSA Atrack LC-06+ Počet 19" rámů 2 páry ve všech variantách 2 páry ve všech variantách Konstrukce skeletu svařovaný, 1,5mm plech svařovaný, 1,5mm plech Barva RAL7035 šedá a RAL9005 černá RAL7035 šedá a RAL9005 černá Rozměrové varianty pouze standardní varianty různé, možnost atypů Balení rozvaděče Nosnost 200, 300, 400 kg 200, 300, 400, 800 kg 4 stretch fólie, modré rožky, paleta 4 stretch fólie, modré rožky, paleta Kabelový průchod již ve standardu 1 ks s kartáčem již ve standardu 1 ks s kartáčem Otvor pro ventilaci již ve standardu průchozí již ve standardu průchozí Kryt stropu Možnosti provedení výškově regulov. čepice s krytem kabelů PROVEDENÍ STROPU Atrack SENSA sklo, celoplechové, možnost perforace výškově regulov. čepice s krytem kabelů Atrack LC-06+ sklo, celoplechové, možnost perforace Možná záměna dveří P a L provedení P a L provedení na všech stranách Použité bezpečnostní sklo šíře 600, 800, kalené šíře 600, 800, kalené Možnost záměny skla výměna jen u výrobce zákazník si může sám zaměnit Otevírání 1 bodový zapuštěný zámek výklopná klika, 3 bodový zámek Záměna vložky zámku výměna jen u výrobce zákazník si může sám zaměnit Panty a možnost otevření kovové skryté, úhel otevření 115 kovové skryté, úhel otevření 115 PROVEDENÍ ZADNÍHO ZÁKRYTU Atrack SENSA Atrack LC-06+ Kabelový průchod již ve standardu 1 ks upevňovací již ve standardu 1 ks upevňovací Možnost záměny nelze bez problému na všechny strany Zamykání 1b zapuštěný zámek 4 ks panty bez nutnosti zámku Provedení uchycení na čepy, otevírání vyklopením uchycení na panty, otevírání jako dveře PROVEDENÍ BOČNÍHO ZÁKRYTU Atrack SENSA Atrack LC-06+ Kabelový průchod pouze standardní varianty ve standardu není, atyp je možný Možnost záměny nelze na všechny ostatní strany rozvaděče Zamykání 1b zapuštěný zámek rýhovaným šroubem zevnitř Provedení uchycení na čepy, otevírání vyklopením uchycení na panty, otevírání jako dveře PROVEDENÍ DNA Atrack SENSA Atrack LC-06+ Kabelový průchod již ve standardu 1 ks s kartáčem již ve standardu 1 ks s kartáčem Otvor pro ventilaci otvor s přišroubovaným krytem ve standardu filtrace se šuplíkem Usazení rozvaděče 4 nožky ve standardu 4 nožky ve standardu Další možnosti usazení sokl, kolečka 200 kg, 400 kg sokl, kolečka 200 kg, 400 kg 5

9 19" datové rozvaděče stojanové 19" serverové rozvaděče LC " datové rozvaděče serverové jsou určeny pro instalaci prvků datových a telekomunikačních rozvodů a díky své konstrukci jsou vhodné zejména pro instalaci serverů. Konstrukce rozvaděče je řešena pro možné spojení dvou a více rozvaděčů do sestav. Základním prvkem rozvaděče je svařený skelet, ve kterém jsou osazeny 19" vertikální lišty pro upevnění jednotlivých prvků. Dveře rozvaděče jsou vybaveny lepeným kouřovým bezpečnostním sklem o síle 8 mm. Pro případnou snadnou výměnu je sklo ke dveřím připevněno šroubovanou lištou. Zamykání dveří je řešeno 3-bodovým zámkem s pákovou klikou. Boční kryty rozvaděče jsou celoplechové a na skeletu jsou uchyceny pomocí dvou závěsů a dvou zámků. Po vyšroubování šroubu zámku je možné boční kryty otevřít jako dveře a po vyjmutí čepů a závěsů je zcela odejmout. Zadní kryt rozvaděče je perforovaný, což umožňuje snadné proudění vzduchu a rovněž je možné jej otevřít jako dveře nebo zcela odejmout. Pro snadné odvětrávání rozvaděče je ve stropě a dně větrací otvor s fi ltrační mřížkou, v případě potřeby je možné osadit tento otvor ventilační jednotkou. Povrchová úprava rozvaděče je provedena práškovou technologií pro vnitřní prostředí. Standardní barevné provedení je šedá (RAL 7035) a černá matná (RAL 9005). Rozvaděč je chráněn před nebezpečným dotykovým napětím pospojováním. Standardní dodávka rozvaděče obsahuje: skelet rozvaděče 2 boční celoplechové zákryty zadní perforovaný zákryt přední skleněné dveře zámek 3-bodový s pákovou klikou kabelový vstup ve spodní zadní části a ve stropě fi ltrační mřížka ve stropě a dně 4 nastavitelné 19" vertikální lišty nastavitelný kryt střechy nastavitelné nožky Nadstandardní výbava rozvaděče dostupná na objednávku: perforované zákryty přední celoplechové dveře, nebo dveře s perforací umístění kabelového prostupu v boční stěně nebo dně rozvaděče SERVER LC SERVER LC

10 19" datové rozvaděče stojanové 19" datové rozvaděče nýtované LC-16+ Moderní stojanový nýtovaný rozvaděč LC-16+ značky Atrack je určen pro instalaci prvků strukturovaných kabeláží, jakou jsou patch panely a aktivní prvky, nebo pro instalaci prvků telekomunikačních rozvodů. Rozvaděč LC-16+ je tvořen nýtovaným samonosným skeletem. Při vlastní výrobě je proces svařování v největší možné míře nahrazován nýtováním a celkově je rozvaděč konstruován jako ekonomicky výhodný s kvalitním designem. Vysoké tuhosti rozvaděče je dosaženo použitím ocelového plechu síly 1,3 mm a 128 ks ocelových zapuštěných nýtů Ø 4 mm s garantovanou pevností v tahu 1990 N. Strop i dno jsou perforované a mají přípravu pro kabelový vstup a ventilační jednotku. Stojny skeletu mají připravené vyvazovací body pro uchycení kabeláže. Z čelní strany je rozvaděč osazen dveřmi s třemi pohledovými panty a plastovým zámkem se zamykatelnou klikou a jednobodovým zamykáním. Dveře je možné otevřít až v úhlu až 180. Lepené kouřové a kalené sklo zajišťuje vysokou bezpečnost dveří. Odnímatelný zadní zákryt s přípravou v dolní části pro přivedení kabelů je uchycen pomocí zapuštěného jednobodového kovového zámku na klíč. Boční zákryty jsou odnímatelné a také na stejný zámek jako zadní zákryt. Klíč je tedy stejný na všechny zákryty. Boční i zadní zákryt jsou při stejných rozměrech zaměnitelné. Součástí rozvaděče jsou čtyři 19" rámy plynule posuvné v celém rozsahu hloubky skříně. Rozvaděč je možno skládat do sestav. Celková maximální nosnost je (včetně váhy vlastního rozvaděče) na rektifi kačních nožkách 400 kg, na podstavci 400 kg, na kolečkách LD 200 kg a kolečkách HD 400 kg. Nosnosti jsou garantovány při rovnoměrném statickém zatížení. Povrchová úprava je provedena práškovou technologií pro vnější prostředí dle vzorníku barev RAL. Standardem je RAL 7035 (světle šedá) a RAL 9005 (černá). Standardní dodávka rozvaděče obsahuje: Skelet dno s přípravou pro přívod kabeláže a osazení ventilační jednotky strop s přípravou pro přívod kabeláže a osazení ventilační jednotky Dveře prosklené pravé standardní, levé na vyžádání dveře plné jen na vyžádání dveře perforované jen na vyžádání Boční zákryt s cylindrickým zapuštěným jednobodovým zámkem Zadní zákryt s cylindrickým zapuštěným jednobodovým zámkem Příčka 6 ks přinýtováno ke skeletu (rozměr 15U, 18U, 24U = 4 ks) 19" rám 4 ks Nivelační nožky nebo pojezdová kolečka s nosností 200 kg a 400 kg na vyžádání Kabelový prostup 1 ks Vyvazovací panel 1 ks Příslušenství Ke skříni je možné přiobjednat velké množství příslušenství, jako jsou police, záslepky, vyvazovací panely a mnoho dalších včetně speciálního příslušenství na přání zákazníka. 7

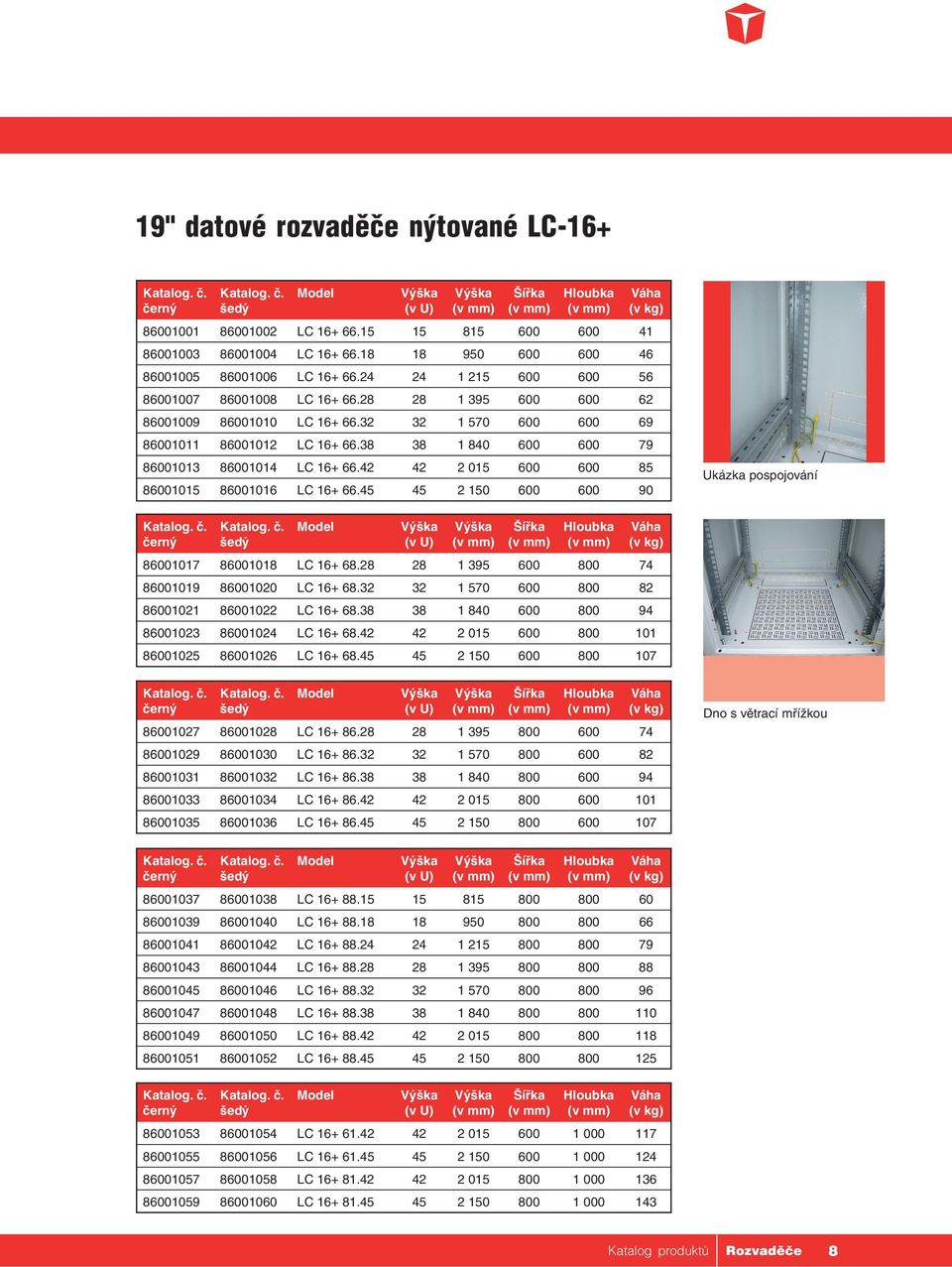

11 19" datové rozvaděče stojanové 19" datové rozvaděče nýtované LC LC LC LC LC LC LC LC LC Ukázka pospojování LC LC LC LC LC LC LC LC LC LC Dno s větrací mřížkou LC LC LC LC LC LC LC LC LC LC LC LC

12 19" datové rozvaděče stojanové 19" datové rozvaděče skládané LC " datové rozvaděče skládané LC-05+ jsou určeny pro instalaci prvků strukturovaných kabeláží, jako jsou patch panely a aktivní prvky nebo pro instalaci prvků telekomunikačních rozvodů. Designem jsou přizpůsobeny prostorám výpočetních center. Rozvaděč typu LC-05+ je tvořen skládaným skeletem. Z čelní strany je rozvaděč osazen dveřmi se třemi panty a zámkem s jednobodovým zamykáním. Dveře rozvaděče jsou vybaveny nalepeným sklem zajišťující vysokou bezpečnost dveří. Odnímatelný zadní zákryt i boční zákryty jsou uchyceny pomocí zámku na klíč. Pod zadním zákrytem je kabelový průchod pro vstup kabeláže. Boční i zadní zákryty jsou zaměnitelné. Ve stropě i dně rozvaděče je připraven otvor pro případnou instalaci ventilačních jednotek. Rozvaděč je konstruován pro možnost spojení více rozvaděčů do sestav. Povrchová úprava rozvaděče je provedena práškovou technologií pro vnitřní prostředí. Standardní barevné provedení je šedá (RAL 7035) a černá matná (RAL 9005). Standardní dodávka rozvaděče obsahuje: skládaný skelet rozvaděče 2 boční celoplechové zákryty se zámkem 1 zadní celoplechový zákryt se zámkem přední skleněné dveře 1-bodový zámek kabelový vstup ve spodní zadní části a ve stropě 4 nastavitelné 19" vertikální lišty nastavitelné nožky Nadstandardní výbava rozvaděče dostupná na objednávku: perforované zákryty přední celoplechové dveře, nebo dveře s perforací umístění kabelového prostupu v boční stěně nebo dně rozvaděče 1 dno 2 strop 3 kryt stropu a dna 4 stojiny 5 příčka 6 19" Rám 7 vodítko 8 dveře prosklené (pravé, nebo levé) 9 boční zákryt 10 zadní zákryt 11 kabelový průchod 12 nivelační nožky 9

13 19" datové rozvaděče stojanové 19" datové rozvaděče skládané LC LC LC LC LC LC LC LC LC Detail spojení skeletu LC LC LC LC LC LC Detail zámku zákrytu LC LC LC LC LC LC LC LC Detail spojení skeletu LC LC LC LC LC LC Detail kolečka 10

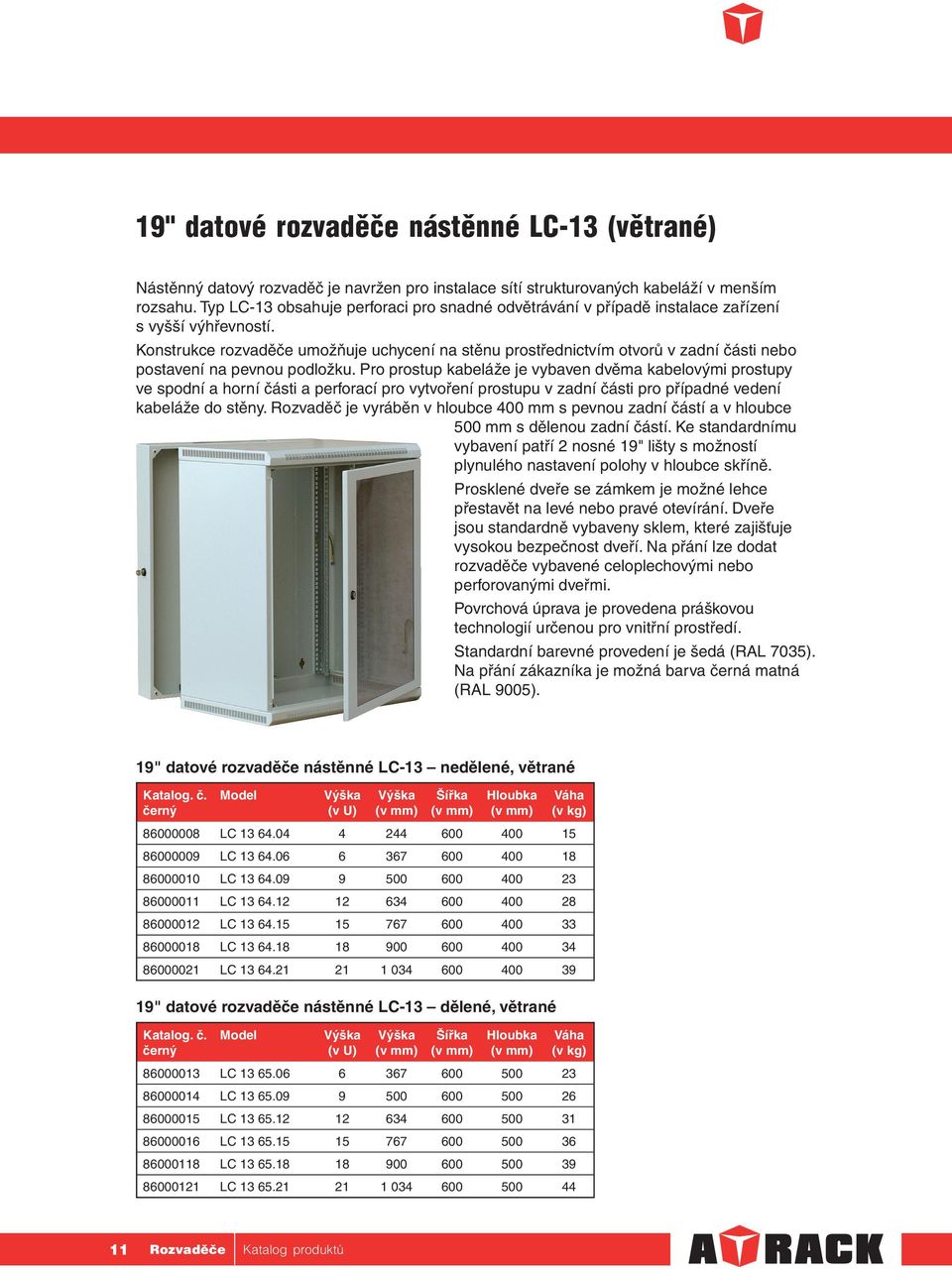

14 19" datové rozvaděče nástěnné 19" datové rozvaděče nástěnné LC-13 (větrané) Nástěnný datový rozvaděč je navržen pro instalace sítí strukturovaných kabeláží v menším rozsahu. Typ LC-13 obsahuje perforaci pro snadné odvětrávání v případě instalace zařízení s vyšší výhřevností. Konstrukce rozvaděče umožňuje uchycení na stěnu prostřednictvím otvorů v zadní části nebo postavení na pevnou podložku. Pro prostup kabeláže je vybaven dvěma kabelovými prostupy ve spodní a horní části a perforací pro vytvoření prostupu v zadní části pro případné vedení kabeláže do stěny. Rozvaděč je vyráběn v hloubce 400 mm s pevnou zadní částí a v hloubce 500 mm s dělenou zadní částí. Ke standardnímu vybavení patří 2 nosné 19" lišty s možností plynulého nastavení polohy v hloubce skříně. Prosklené dveře se zámkem je možné lehce přestavět na levé nebo pravé otevírání. Dveře jsou standardně vybaveny sklem, které zajišťuje vysokou bezpečnost dveří. Na přání lze dodat rozvaděče vybavené celoplechovými nebo perforovanými dveřmi. Povrchová úprava je provedena práškovou technologií určenou pro vnitřní prostředí. Standardní barevné provedení je šedá (RAL 7035). Na přání zákazníka je možná barva černá matná (RAL 9005). 19" datové rozvaděče nástěnné LC-13 nedělené, větrané LC LC LC LC LC LC LC " datové rozvaděče nástěnné LC-13 dělené, větrané LC LC LC LC LC LC

15 19" datové rozvaděče nástěnné 19" datové rozvaděče nástěnné LC-14 (nevětrané) Nástěnný datový rozvaděč je navržen pro instalace sítí strukturovaných kabeláží v menším rozsahu. Typ LC-14 neobsahuje odvětrávací otvory, je tedy vhodný do prostor s vyšším rizikem prašnosti, kdy je potřeba chránit nainstalovaná zařízení. Konstrukce rozvaděče umožňuje uchycení na stěnu prostřednictvím otvorů v zadní části nebo postavení na pevnou podložku. Pro prostup kabeláže je vybaven dvěma kabelovými prostupy ve spodní a horní části a perforací pro vytvoření prostupu v zadní části pro případné vedení kabeláže do stěny. Rozvaděč je vyráběn v hloubce 400 mm s pevnou zadní částí a v hloubce 500 mm s dělenou zadní částí. Ke standardnímu vybavení patří 2 nosné 19" lišty s možností plynulého nastavení polohy v hloubce skříně. Prosklené dveře se zámkem je možné lehce přestavět na levé nebo pravé otevírání. Dveře jsou standardně vybaveny sklem, které zajišťuje vysokou bezpečnost dveří. Na přání lze dodat rozvaděče vybavené celoplechovými nebo perforovanými dveřmi. Povrchová úprava je provedena práškovou technologií určenou pro vnitřní prostředí. Standardní barevné provedení je šedá (RAL 7035). Na přání zákazníka je možná barva černá matná (RAL 9005). 19" datové rozvaděče nástěnné LC-14 nedělené, nevětrané LC LC LC LC LC LC " datové rozvaděče nástěnné LC-14 dělené, nevětrané LC LC LC LC

16 19" datové rozvaděče nástěnné 19" datové rozvaděče nástěnné LC-15 (skládané) Nástěnný datový rozvaděč LC-15 je určen pro instalaci prvků strukturovaných kabeláží menšího rozsahu nebo pro instalaci prvků telekomunikačních rozvodů. Typ LC-15 obsahuje perforaci pro snadné odvětrávání v případě instalace zařízení s vyšší výhřevností. Rozvaděč LC-15 je tvořen dnem, stropem, dvěma bočními díly a zadním dílem, který tvoří skelet rozvaděče. Díly skeletu jsou vzájemně přišroubovány šrouby M5. Z čelní strany je rozvaděč osazen dveřmi se dvěma panty a kovovým zámkem na klíč s jednobodovým zamykáním. Nalepené kouřové sklo zajišťuje vysokou bezpečnost dveří. V zadní části rozvaděče jsou přichystány otvory pro uchycení na zeď. Ve stropě i dně rozvaděče jsou kartáčové kabelové průchody pro vstup kabeláže. Součástí rozvaděče jsou dvě nosné 19" lišty. Povrchová úprava je provedena práškovou technologií určenou pro vnitřní prostředí. Standardní barevné provedení je šedá (RAL 7035). Na přání zákazníka je možná barva černá matná (RAL 9005). Katalogové číslo LC LC LC LC LC LC Detail zámku Katalogové číslo LC LC LC LC LC LC Detail pantu 13

17 19" datové rozvaděče nástěnné 19" datové rozvaděče nástěnné nýtované LC-23 (větrané) Moderní nýtovaný nástěnný rozvaděč LC 23 je určen pro instalaci prvků strukturované kabeláže menšího rozsahu nebo pro instalaci prvků telekomunikačních rozvodů. Typickým znakem jsou pomocné odvětrávací otvory a možnost umístění na stěnu či pevnou oporu. Je tvořen nýtovaným skeletem skříně. Při vlastní výrobě je proces svařování v největší možné míře nahrazován nýtováním. Celkově je rozvaděč konstruován jako ekonomicky výhodný s typicky průmyslovým kvalitním designem. Vlastní tuhosti rozvaděče je dosaženo použitím ocelového plechu síly 1,3 mm a ocelových zapuštěných nýtů o průměru 3,2 mm s garantovanou pevností v tahu 1285 N. Z čelní strany je rozvaděč osazen dveřmi se dvěma panty a kovovým zámkem na klíč s jednobodovým zamykáním. Nalepené kouřové kalené sklo zajišťuje vysokou bezpečnost dveří. V zadní části jsou předchystány otvory pro uchycení na zeď. Ve stropě, dně i na bočních stranách je příprava pro vstup kabeláže do rozvaděče. 19" rámy jsou zároveň perforovány pro vyvazování kabeláže. Povrchová úprava je provedena práškovou technologií pro vnější prostředí dle vzorníku barev RAL. Standardem je RAL 7035 (světle šedá). Na přání zákazníka je možná barva černá matná (RAL 9005). 19" Datové rozvaděče nástěnné LC-23 nedělené, větrané Katalogové číslo LC LC LC LC LC LC LC " Datové rozvaděče nástěnné LC-23 dělené, větrané Katalogové číslo LC LC LC LC LC LC

18 19" datové rozvaděče nástěnné 19" datové rozvaděče nástěnné nýtované LC-24 (nevětrané) Moderní nýtovaný nástěnný rozvaděč LC 24 je určen pro instalaci prvků strukturované kabeláže menšího rozsahu nebo pro instalaci prvků telekomunikačních rozvodů. Je tvořen nýtovaným skeletem skříně. Při vlastní výrobě je proces svařování v největší možné míře nahrazován nýtováním. Celkově je rozvaděč konstruován jako ekonomicky výhodný s typicky průmyslovým kvalitním designem. Vlastní tuhosti rozvaděče je dosaženo použitím ocelového plechu síly 1,3 mm a ocelových zapuštěných nýtů o průměru 3,2 mm s garantovanou pevností v tahu 1285 N. Z čelní strany je rozvaděč osazen dveřmi se dvěma panty a kovovým zámkem na klíč s jednobodovým zamykáním. Nalepené kouřové kalené sklo zajišťuje vysokou bezpečnost dveří. V zadní části jsou předchystány otvory pro uchycení na zeď. Ve stropě, dně i na bočních stranách je příprava pro vstup kabeláže do rozvaděče. 19" rámy jsou zároveň perforovány pro vyvazování kabeláže. Povrchová úprava je provedena práškovou technologií pro vnější prostředí dle vzorníku barev RAL. Standardem je RAL 7035 (světle šedá). Na přání zákazníka je možná barva černá matná (RAL 9005). 19" datové rozvaděče nástěnné LC-24 nedělené, nevětrané Katalogové číslo LC LC LC LC LC LC LC " datové rozvaděče nástěnné LC-24 dělené, nevětrané Katalogové číslo LC LC LC LC

19 19" datové rozvaděče nástěnné 19" datový rozvaděč nástěnný nýtovaný LC-18 (SOHO) Moderní nýtovaný nástěnný datový SOHO rozvaděč LC 18 je určen pro instalaci prvků síťových kabeláží menšího rozsahu, nebo pro instalaci prvků telekomunikačních rozvodů. Typickým znakem jsou odvětrávací otvory dveří a možnost umístění na stěnu nebo pevnou oporu. Skříň LC 18 je tvořena nýtovaným skeletem, který se vyznačuje velkou pevností a tuhostí. Z čelní strany je rozvaděč osazen dveřmi se dvěma panty a kovovým zámkem na klíč s jednobodovým zamykáním. Dveře jsou perforovány pro přirozené větrání skříně. V zadní části jsou předchystány otvory pro uchycení na zeď a pro přívod kabeláže nebo usazení zásuvky. Ve stropě a dně je taktéž příprava pro vstup kabeláže do rozvaděče. 19" rámy mají rozměry 4U ve vertikálním směru a 2U v horizontálním směru. Skříň má přípravu pro vyvazování kabeláže. Povrchová úprava provedena práškovou technologií pro vnější prostředí dle vzorníku barev RAL. Standardem je RAL 7035 (světle šedá). Na přání zákazníka je možná barva černá matná (RAL 9005). Katalogové číslo Rozvaděč SOHO LC-18 2U vertikálnì a 4U horizontálnì

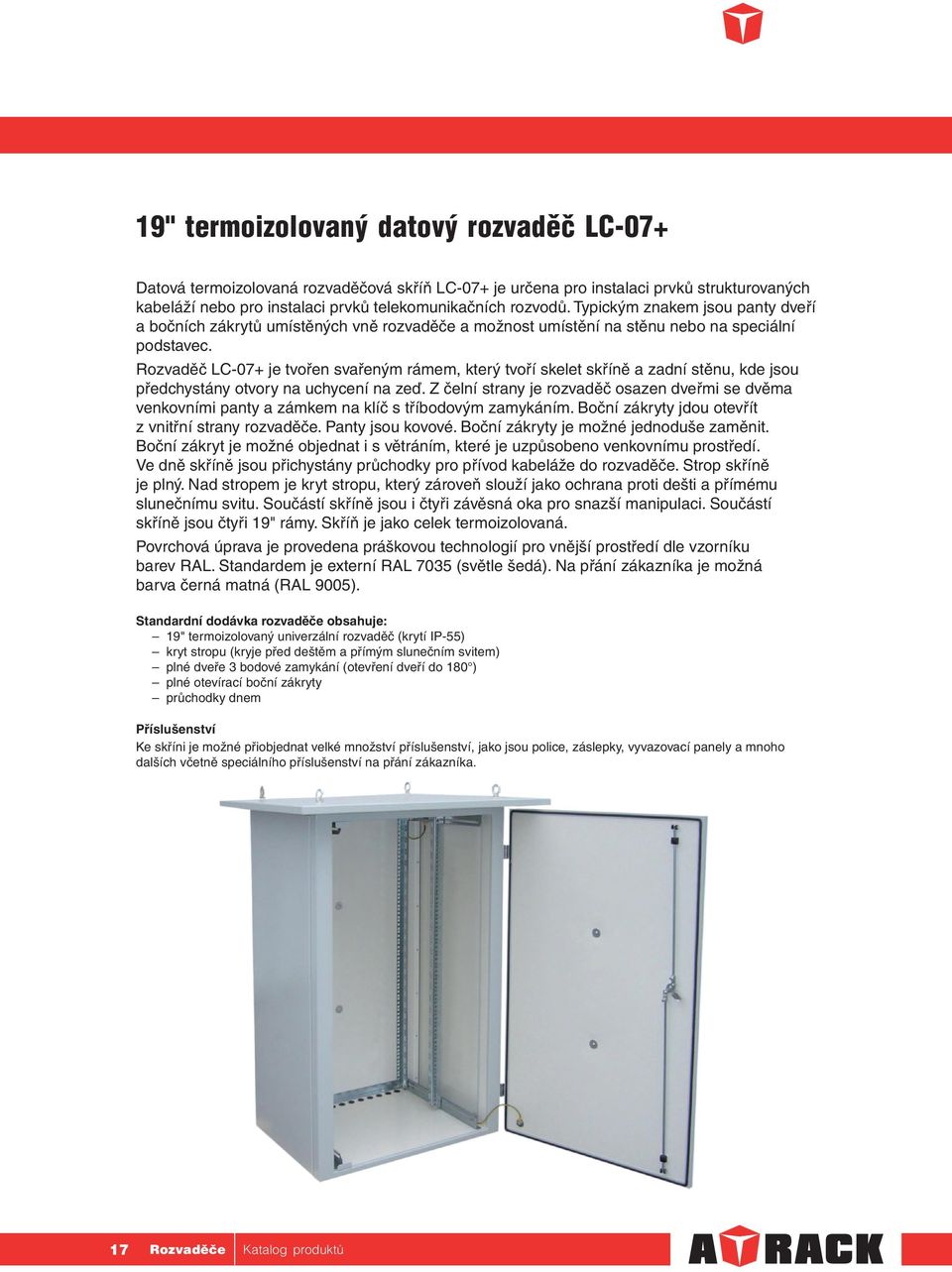

20 19" datové rozvaděče venkovní 19" termoizolovaný datový rozvaděč LC-07+ Datová termoizolovaná rozvaděčová skříň LC-07+ je určena pro instalaci prvků strukturovaných kabeláží nebo pro instalaci prvků telekomunikačních rozvodů. Typickým znakem jsou panty dveří a bočních zákrytů umístěných vně rozvaděče a možnost umístění na stěnu nebo na speciální podstavec. Rozvaděč LC-07+ je tvořen svařeným rámem, který tvoří skelet skříně a zadní stěnu, kde jsou předchystány otvory na uchycení na zeď. Z čelní strany je rozvaděč osazen dveřmi se dvěma venkovními panty a zámkem na klíč s tříbodovým zamykáním. Boční zákryty jdou otevřít z vnitřní strany rozvaděče. Panty jsou kovové. Boční zákryty je možné jednoduše zaměnit. Boční zákryt je možné objednat i s větráním, které je uzpůsobeno venkovnímu prostředí. Ve dně skříně jsou přichystány průchodky pro přívod kabeláže do rozvaděče. Strop skříně je plný. Nad stropem je kryt stropu, který zároveň slouží jako ochrana proti dešti a přímému slunečnímu svitu. Součástí skříně jsou i čtyři závěsná oka pro snazší manipulaci. Součástí skříně jsou čtyři 19" rámy. Skříň je jako celek termoizolovaná. Povrchová úprava je provedena práškovou technologií pro vnější prostředí dle vzorníku barev RAL. Standardem je externí RAL 7035 (světle šedá). Na přání zákazníka je možná barva černá matná (RAL 9005). Standardní dodávka rozvaděče obsahuje: 19" termoizolovaný univerzální rozvaděč (krytí IP-55) kryt stropu (kryje před deštěm a přímým slunečním svitem) plné dveře 3 bodové zamykání (otevření dveří do 180 ) plné otevírací boční zákryty průchodky dnem Příslušenství Ke skříni je možné přiobjednat velké množství příslušenství, jako jsou police, záslepky, vyvazovací panely a mnoho dalších včetně speciálního příslušenství na přání zákazníka. 17

21 19" datové rozvaděče venkovní 19" termoizolovaný datový rozvaděč LC-07+ Katalogové číslo LC bez ventilační jednotky LC ventilační jednotka na pravé straně LC ventilační jednotka na levé straně LC bez ventilační jednotky LC ventilační jednotka na pravé straně LC ventilační jednotka na levé straně LC ventilační jednotka na obou bočnicích Katalogové číslo Podstavec rozvaděče 800 x 700 x Jednotka elektrického vytápění

22 Příslušenství 19" police 19" police jsou vhodné pro montáž zařízení, která nejsou navržena do 19" zástavby. Sortiment zahrnuje police pro pevné uchycení a police výsuvné. Perforované dno police zajišťuje snadnou ventilaci zařízení. Montážní úchyty jsou součástí výrobku. Povrchová úprava je provedena práškovou technologií určenou pro vnitřní prostředí. Standardní barevné provedení je šedá (RAL 7035). Na přání zákazníka je možná barva černá matná (RAL 9005). Police pevné Pevné police se vyrábějí v hloubkách od 150 mm do 550 mm a výškách 1U a 2U. Police pevné jsou konstruovány pro uchycení na 19" vertikálních lištách ve 2 bodech (pouze na přední nebo zadní lišty rozvaděče) nebo pro uchycení ve 4 bodech. Police pevná 2U pro uchycení ve 2 bodech Nosnost pevných polic: 2 bodové 1U 10 kg 2 bodové 2U 15 kg 4 bodové 1U 40 kg Police pevná 1U pro uchycení ve 4 bodech Police pevná 1U pro uchycení ve 2 bodech černá šedá Nosnost Police pevná, výška 1U, uchycení ve 2 bodech Police pevná, výška 1U, uchycení ve 2 bodech Police pevná, výška 1U, uchycení ve 2 bodech Police pevná, výška 2U, uchycení ve 2 bodech Police pevná, výška 2U, uchycení ve 2 bodech Police pevná, výška 2U, uchycení ve 4 bodech Police pevná, výška 1U, uchycení ve 4 bodech Police pevná, výška 1U, uchycení ve 4 bodech Police pevná, výška 1U, uchycení ve 4 bodech Police pevná, výška 1U, uchycení ve 4 bodech Police pevná, výška 1U, uchycení ve 4 bodech Police pevná, výška 2U, uchycení ve 4 bodech

23 Příslušenství 19" police Police výsuvné Výsuvné police poskytují snadnější přístup k zařízení instalovaným v rozvaděči. Vyrábějí se v hloubkách od 250 mm do 650 mm a výšce 1U. Police výsuvné jsou konstruovány pro uchycení na 19" vertikálních lištách ve 2 bodech (pouze na přední nebo zadní lišty rozvaděče) nebo pro uchycení ve 4 bodech. Nosnost výsuvných polic: 2 bodové 1U 10 kg 2 bodové 2U 10 kg 4 bodové 1U 15 kg Police výsuvná 1U pro uchycení ve 2 bodech černá šedá Nosnost Police výsuvná, výška 1U, uchycení ve 2 bodech Police výsuvná, výška 2U, uchycení ve 2 bodech Police výsuvná, výška 2U, uchycení ve 2 bodech Police výsuvná, výška 1U, uchycení ve 4 bodech Police výsuvná, výška 1U, uchycení ve 4 bodech Police výsuvná, výška 1U, uchycení ve 4 bodech Police výsuvná, výška 1U, uchycení ve 4 bodech

24 Příslušenství 19" police pro klávesnici a dokumentaci Police pro klávesnici je určená k instalaci do 19" datových rozvaděčů a je vyráběna ve velikosti 1U. Standardní barevné provedení je šedá (RAL 7035) a černá matná (RAL 9005). Police otevřená černá šedá Police 19" pro klávesnici 1U " 5 Nosnost Police pro dokumentaci je určená k instalaci do 19" datových rozvaděčů a je vyráběna ve velikostech 1U a 2U. Uzamykatelné zásuvky umožňují bezpečné skladování dokumentů. Standardní barevné provedení je šedá (RAL 7035) a černá matná (RAL 9005). Police otevřená černá šedá Police 19" pro dokumentaci 1U " 5 Nosnost Police 19" pro dokumentaci 2U " 5 21

25 Příslušenství 19" chladicí jednotky Chladicí jednotka je určena k podpoře cirkulace vzduchu uvnitř rozvaděče. Jednotka je konstruována pro montáž do 19" zástavby rozvaděče. Chladicí jednotky jsou vyráběny v provedení s vestavěným termostatem nebo bez termostatu. Z přední strany je jednotka osazena dvoupolohovým kolébkovým přepínačem pro zapnutí, u jednotky s vestavěným termostatem navíc LED signalizací nastavených parametrů a indikace teploty, ovládacími tlačítky pro nastavení parametrů. Ze zadní strany je zásuvka pro přívod napájení a zásuvka pro připojení externího čidla teploty. Rozsah měření a regulace v rozmezí od 15 do 50 C. Povrchová úprava jednotek je provedena práškovou technologií pro vnitřní prostředí. Standardní barevné provedení je šedá (RAL 7035) a černá matná (RAL 9005). Chladicí jednotka je vybavena ochranou před nebezpečným dotykem. Chladicí jednotka bez termostatu 2-pozicová Průtok vzduchu: 2 pozice 300 m 3 /h max. 3 pozice 450 m 3 /h max. Chladicí jednotka bez termostatu 3-pozicová Chladicí jednotka s bimetalovým termostatem 3-pozicová Chladicí jednotka s bimetalovým termostatem 2-pozicová černá šedá Počet ventilátorů Chladicí jednotka s bimetalovým termostatem " Chladicí jednotka s bimetalovým termostatem " Chladicí jednotka bez termostatu " Chladicí jednotka bez termostatu " 3 22

26 Příslušenství Ventilační jednotky Ventilační jednotka univerzální je určena pro podporu výměny vzduchu mezi vnitřním prostorem rozvaděče a vnějším prostředím. Ventilační jednotku je možné uchytit do stropu nebo dna rozvaděče. Orientací jednotky při montáži je možné zvolit směr proudění vzduchu. Vyráběna je v provedení se dvěma nebo čtyřmi ventilátory. Třípolohový přepínač umožňuje volit plný nebo poloviční výkon, případně jednotku vypnout. Povrchová úprava jednotek je provedena práškovou technologií pro vnitřní prostředí. Standardní barevné provedení je šedá (RAL 7035) a černá matná (RAL 9005). Ventilační jednotka je vybavena ochranou před nebezpečným dotykem. Ventilační jednotka univerzální Ventilační jednotka boční je určena pro podporu výměny vzduchu mezi vnitřním prostorem rozvaděče a vnějším prostředím. Je uzpůsobena k montáži do boční a zadní stěny rozvaděče (pod nebo nad zákryt). Ventilační jednotka boční je osazena třemi ventilátory. Povrchová úprava jednotek je provedena práškovou technologií pro vnitřní prostředí. Standardní barevné provedení je šedá (RAL 7035) a černá matná (RAL 9005). Ventilační jednotka je vybavena ochranou před nebezpečným dotykem. Průtok vzduchu: 2 pozice 300 m 3 /h max. 3 pozice 420 m 3 /h max. 4 pozice 600 m 3 /h max. Ventilační jednotka boční Ventilační jednotka univerzální černá šedá Počet ventilátorů Ventilační jednotka bez termostatu Ventilační jednotka bez termostatu Ventilační jednotka boční Ventilační jednotka univerzální s termostatem Rittal Ventilační jednotka univerzální s termostatem Rittal

27 Příslušenství Termostatická jednotka bimetalová Jednotka s bimetalovým termostatem je konstruována jako kompaktní celek určený k instalaci do datových skříní (výška 1U). Z přední strany je osazena regulací termostatu. Z horní strany jsou zásuvky pro přívodní kabel a propojovací kabel (propojovací kabel je součástí termostatické jednotky). Termostat je nastavitelný v rozmezí 0 až 60 C. Při dosažení požadované, předvolené teploty se sepne připojené zařízení (ventilační jednotky, topné těleso a apod.). Jednotka s bimetalovým termostatem je elektrické zařízení pro prostředí určené normou ČSN EN ZÁKLADNÍ, proto je třeba brát zřetel na okolí, ve kterém je umístěna. Jednotka je určena pro vnitřní použití. Při provozu nestrkejte do vnitřní části žádné předměty. Při montáži nemějte přívodní kabel zapnutý v elektrické síti. Termostatická jednotka pro chlazení Součástí dodávky jednotky s bimetalovým termostatem je: 1x jednotka s bimetalovým termostatem 1U 1x propojovací kabel 230 V délky 1,5 m 1x návod k instalaci a nastavení Technická data Rozměry ŠxVxH: 220x45x45 mm Hmotnost: 0,5 kg bez přívodního kabelu Termostatická jednotka pro topení Napěťová soustava: 1NPE, 230 V, ~50/60 Hz, TN S Proud: 2 A max. Pojistka: 2 A Krytí: IP 20 Prostředí: dle ČSN ZÁKLADNÍ Ochrana před nebez. dotykem: dle ČSN , samočinným odpojením od zdroje černá šedá Termostatická jednotka bimetalová pro chlazení Termostatická jednotka bimetalová pro topení

28 Příslušenství Monitorovací jednotka Monitorovací jednotka je v závislosti na nastavení schopna monitorovat stavy 9-ti vstupů (2x teplota, čtečka čipových karet, 6x univerzální vstup) a reagovat na stavy vstupů určeným nastavením 6-ti výstupů a přenášet informace o těchto dějích pomocí ethernetové sítě. Vstupy jsou umístěny na přední straně jednotky, spolu s identifi kační LED a RJ konektorem pro připojení ethernetové sítě. Na zadní straně jednotky jsou umístěny konektory výstupů a napájecí konektor. Monitorovací jednotka je konstruována pro montáž do 19" zástavby rozvaděče. Povrchová úprava je provedena práškovou technologií pro vnitřní prostředí. Standardní barevné provedení jednotky je šedá (RAL 7035) a černá matná (RAL 9005). Vlastnosti monitorovací jednotky připojení přes 10/100M ethetnet rozhraní konektorem RJ-45 automatické zjištění rychlosti sítě 10/100Base-T Ethernet komunikace šifrována algoritmem Rijndael systém ochrany hesly vlastní komunikační protokol připojení dvou senzorů teplot připojení bezkontaktní čtečky čipových karet software pro nastavení a monitorování umožňuje zasílání informací při překročení nastavených parametrů (tzv. krizová hlášení) formou u nebo SMS zprávy Technická data Napěťová soustava: 1NPE, 230 V, ~50/60 Hz, TN-S Proud: 0,125 A max. Pojistky: 0,63 A Příkon: 30 W max. černá šedá Monitorovací jednotka MCS " 3 25

29 Příslušenství Osvětlovací jednotky Osvětlovací jednotka diodová Osvětlovací jednotka diodová je určena k osvětlení instalovaného zařízení uvnitř rozvaděče. Jednotka je konstruována pro montáž do 19" zástavby. Z přední strany je jednotka osazena tlačítkem pro zapnutí a vypnutí, LED signalizací. Spodní strana je osazena řadou LED, jejichž světlo je vyzařováno směrem dolů. Díky posuvným 19" držákům je možné nastavit hloubku umístění jednotky a tím nastavit optimální osvětlení. Díky své konstrukci jednotka nevyzařuje žádné teplo. černá šedá Osvětlovací jednotka diodová " Osvětlovací jednotka LED Osvětlovací jednotka halogenová Osvětlovací jednotka halogenová je určena k osvětlení instalovaného zařízení uvnitř rozvaděče. Jednotka je konstruována pro montáž do 19" zástavby. Z přední strany je jednotka osazena kolébkovým vypínačem pro zapnutí a vypnutí. Na spodní straně jednotky jsou umístěny 3 halogenové lampy, jejichž světlo je vyzařováno světlem dolů. Díky posuvným 19" držákům je možné nastavit hloubku umístění jednotky a tím nastavit optimální osvětlení. černá šedá Osvětlovací jednotka halogenová " Osvětlovací jednotka halogenová Osvětlovací jednotka zářivková Osvětlovací jednotka zářivková je určena k osvětlení instalovaného zařízení uvnitř rozvaděče. Jednotka je konstruována pro montáž do 19" zástavby. černá Osvětlovací jednotka zářivková " Osvětlovací jednotka zářivková 26

30 Příslušenství Vyvazovací panely a háčky Slouží pro účelnou a přehlednou organizaci kabeláže uvnitř rozvaděče. Vyvazovací panel ocelový Vyvazovací panel s plastovými oky Katalogové č. černá Katalogové č. šedá Vyvazovací panel s plastovými oky, 1U Vyvazovací panel ocelový, 1U Vyvazovací panel ocelový, 2U Vyvazovací panel s plastovou mřížkou, 1U Vyvazovací panel s plastovou mřížkou Katalogové č EPCM1-4/4 Vyvazovací háček 40 x EPCM1-4/8 Vyvazovací háček 40 x EPCM1-8/8 Vyvazovací háček 80 x EPCM2-4/4 Vyvazovací háček 40 x EPCM2-4/8 Vyvazovací háček 40 x EPCM2-8/8 Vyvazovací háček 80 x EPCM3-4/4 Vyvazovací háček 40 x EPCM3-4/8 Vyvazovací háček 40 x EPCM3-8/8 Vyvazovací háček 80 x 80 Vyvazovací háček 27

31 Příslušenství Vertikální vyvazovací žlaby Vertikálnální vyvazovací žlaby slouží k uchycení, uspořádání a vedení kabelu v datových stojanových skříních. Vertikální vyvazovací žlab plastový Plastový kanál (žlab) má rozměry 80x40 mm. dle výšky rozvaděče. Uchycení je provedeno přes přibalený spojovací materiál do příček rozvaděče nebo pomocí redukce (viz níže) v 19" zástavbě. V provedení rozvaděče šířky 600 mm žlab zasahuje do 19" zástavby. Doporučujeme montáž do datových rozvaděčů šířky 800 mm. Barva plastového kanálu je RAL Vyvazovací žlab plastový Katalogové číslo Vertikální vyvazovací žlab 42U plastový RAL x40 mm Vertikální vyvazovací žlab 45U plastový RAL x40 mm Vertikální vyvazovací žlab drátěný Drátěný žlab má rozměry šířka 150 x hloubka 50 mm. dle výšky rozvaděče. Uchycení je provedeno přes přibalený spojovací materiál do příček rozvaděče, nebo pomocí redukce (viz níže) v 19" zástavbě. V provedení rozvaděče šířky 600 mm žlab zasahuje do 19" zástavby. Doporučujeme montáž do datových rozvaděčů šířky 800 mm. Drátěný žlab je pozinkovaný. Katalogové číslo Vyvazovací žlab drátěný Vertikální vyvazovací žlab 42U drátěný pozink 150x50 mm Vertikální vyvazovací žlab 45U drátěný pozink 150x50 mm Redukce pro uchycení do 19" zástavby Redukce slouží k uchycení plastového i drátěného žlabu do 19" zástavby. Doporučujeme v tomto případě montovat na zadní pár 19" rámů. Redukce je výšky 1U. Dodávka obsahuje 3 ks spojovacího materiálu pro uchycení vertikálních vyvazovacích žlabů (6 ks klecové matice M6 a šrouby M6). Katalogové číslo Redukce pro uchycení vertikálních vyvazovacích žlabů do 19" rámu Redukce pro uchycení 28

32 Příslušenství Podstavce a rozvodný panel Podstavce jsou určeny pro montáž pod stojanové rozvaděče ATRACK. Jsou vyráběny celoplechové nebo s perforovanými otvory na každé straně podstavce. Podstavec s perforovanými otvory Katalogové č. černá Katalogové č. šedá Materiál Podstavec 600 x 600 mm ocel Podstavec 600 x 800 mm ocel Podstavec 800 x 800 mm ocel Podstavec 600 x mm ocel Podstavec 800 x mm ocel Podstavec s perforací 600 x 6000 mm ocel Podstavec s perforací 600 x 800 mm ocel Podstavec s perforací 800 x 800 mm ocel Podstavec s perforací 600 x mm ocel Podstavec s perforací 800 x mm ocel Rozvodný panel ACAR 504WF je vybaven přepěťovou ochranou. Chrání před přepětím a fi ltruje napětí pro všechny připojené spotřebiče. Rozvodný panel je dodáván v provedení s 5 zásuvkami a 3 m dlouhým přívodním kabelem. Katalogové č. černá Katalogové č. šedá Rozvodný panel ACAR A-504, 3 m, 5 pozic s přepěťovou ochranou 29

33 Příslušenství Montážní a spojovací sady Montážní sady se používají pro montáž všech 19" zařízení do rozvaděče. Montážní sady jsou k dostání ve velikostech M5 a M6. Montážní spojka slouží pro spojení více rozvaděčů do sestav. Montážní spojka Katalogové číslo SM5 Sada montážního materiálu M5, sada 4 ks SM6 Sada montážního materiálu M6, sada 4 ks Spojka pro spojování rozvaděčů do sestav Kolečka a nivelační nožky V případě nutnosti pojezdu rozvaděče se vyrábějí sady pojezdových koleček. Kolečka jsou konstruována pro nosnost 200 kg nebo 400 kg. V sadě jsou obsažena 2 kolečka pevná a 2 kolečka otáčivá s brzdou. Nivelační nožky slouží pro ustavení rozvaděče do roviny. Kolečka pod rozvaděč s nosností 200 kg Katalogové číslo KOL200 Kolečka pod rozvaděč, sada 4 ks, nosnost 200 kg KOL400 Kolečka pod rozvaděč, sada 4 ks, nosnost 200 kg Nivelační nožky Kolečka pod rozvaděč s nosností 400 kg 30

34 10" datové rozvaděče 10" datové rozvaděče nástěnné LC-10 Nástěnný datový rozvaděč je určen pro instalace strukturovaných kabelážních systémů menšího rozsahu. Konstrukce rozvaděče umožňuje jeho připevnění na stěnu, s možností otočení o 180 vertikálně, případně jeho postavení na pevnou podložku. 10" rozvaděč je tvořen samostatnou samonosnou konstrukcí. Do této konstrukce jsou na dvou pantech zasazeny dveře se zámkem. Rozvaděč je symetrický a jednoduchým otočením dosáhneme pravé nebo levé otevírání dveří. Větrací otvory zabezpečují snadné odvětrávání v případě instalace zařízení s vyšší výhřevností. Vstup pro kabeláž je řešen v horní a dolní části rozvaděče, dále v zadní části je připraven perforovaný otvor pro vyšší variabilitu přívodu kabeláže. Povrchová úprava je provedena práškovou technologií pro vnitřní prostředí. Standardní barevné provedení rozvaděče je šedá (RAL 7035). Detail pantu Detail větracích otvorů Katalogové číslo LC , LC , LC , LC ,7 Detail zámku 31

35 10" datové rozvaděče Příslušenství k 10" datovým rozvaděčům Bohatý výběr 10" příslušenství: záslepky panely pro montáž keystonů optické vany vyvazovací panely police Barva 10" příslušenství je černá matná (RAL 9005). Záslepka Optická vana Panel pro montáž keystonů Katalogové č. černá Police 10" pevná, 1U Záslepka 10", 1U Vyvazovací panel 10", 1U, kovový Patch panel 10", 1U Patch panel 10", 1U s vyvazováním Optická vana 10", 1U Vyvazovací panel Police 32
