TECHNICKÝ LIST STOJANOVÝ DATOVÝ ROZVADĚČ DS. DSxxyyzz-A APLIKACE / POUŽITÍ TECHNICKÁ DATA

Transkript

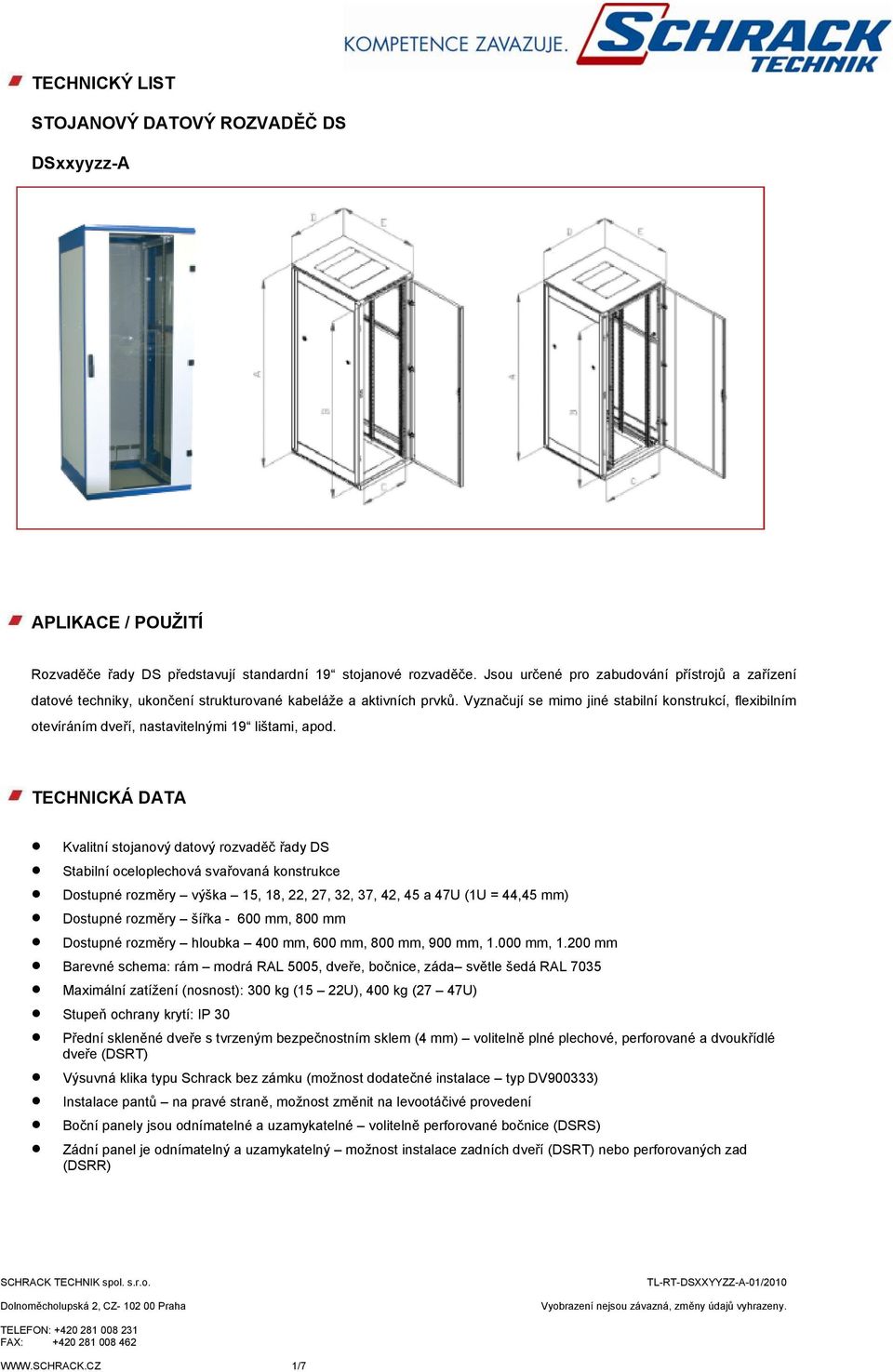

1 TECHNICKÝ LIST STOJANOVÝ DATOVÝ ROZVADĚČ DS DSxxyyzz-A APLIKACE / POUŽITÍ Rozvaděče řady DS představují standardní 19 stojanové rozvaděče. Jsou určené pro zabudování přístrojů a zařízení datové techniky, ukončení strukturované kabeláže a aktivních prvků. Vyznačují se mimo jiné stabilní konstrukcí, flexibilním otevíráním dveří, nastavitelnými 19 lištami, apod. TECHNICKÁ DATA Kvalitní stojanový datový rozvaděč řady DS Stabilní oceloplechová svařovaná konstrukce Dostupné rozměry výška 15, 18, 22, 27, 32, 37, 42, 45 a 47U (1U = 44,45 mm) Dostupné rozměry šířka mm, 800 mm Dostupné rozměry hloubka 400 mm, 600 mm, 800 mm, 900 mm, mm, mm Barevné schema: rám modrá RAL 5005, dveře, bočnice, záda světle šedá RAL 7035 Maximální zatížení (nosnost): 300 kg (15 22U), 400 kg (27 47U) Stupeň ochrany krytí: IP 30 Přední skleněné dveře s tvrzeným bezpečnostním sklem (4 mm) volitelně plné plechové, perforované a dvoukřídlé dveře (DSRT) Výsuvná klika typu Schrack bez zámku (možnost dodatečné instalace typ DV900333) Instalace pantů na pravé straně, možnost změnit na levootáčivé provedení Boční panely jsou odnímatelné a uzamykatelné volitelně perforované bočnice (DSRS) Zádní panel je odnímatelný a uzamykatelný možnost instalace zadních dveří (DSRT) nebo perforovaných zad (DSRR) 1/7

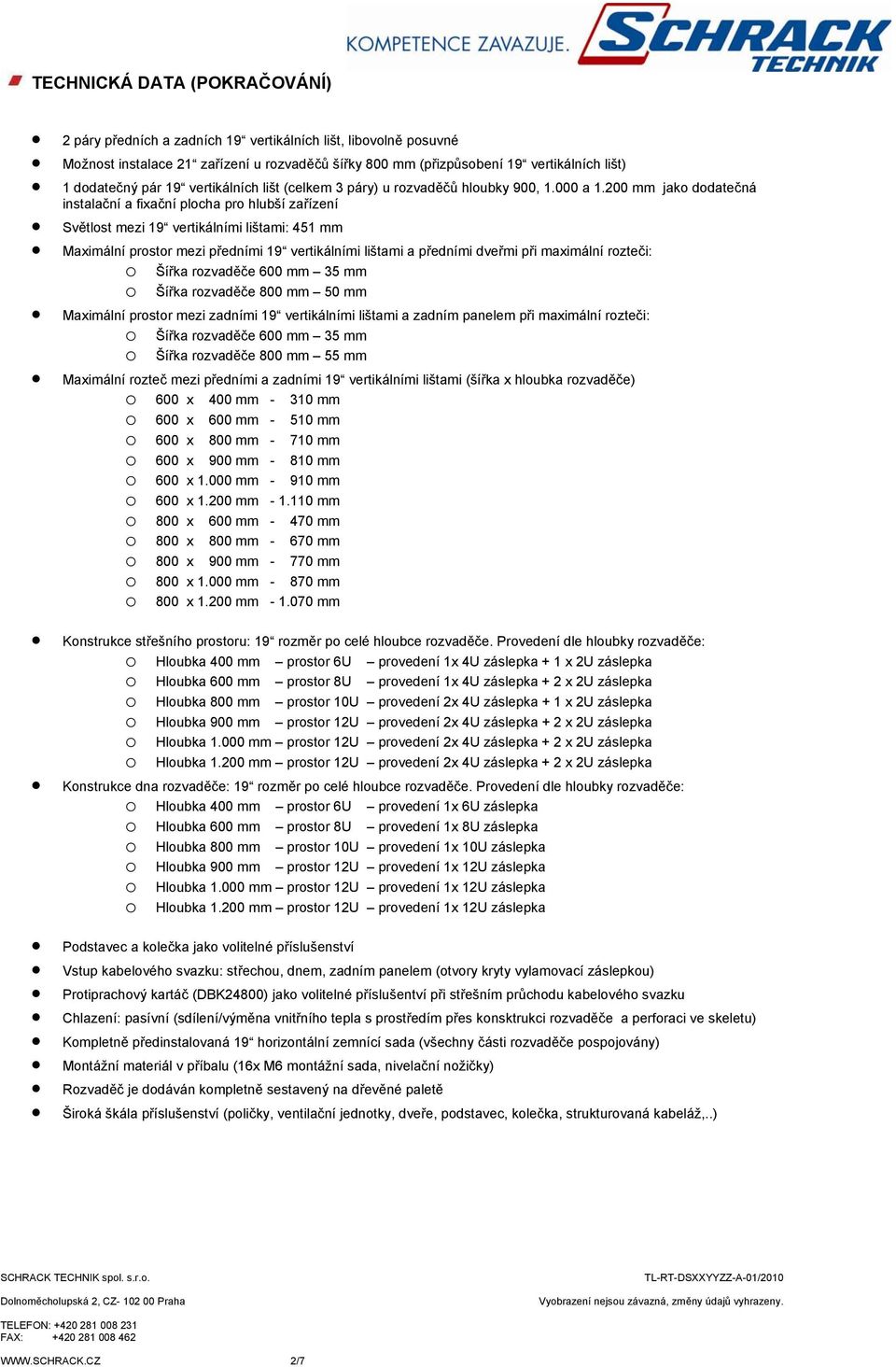

2 TECHNICKÁ DATA (POKRAČOVÁNÍ) 2 páry předních a zadních 19 vertikálních lišt, libovolně posuvné Možnost instalace 21 zařízení u rozvaděčů šířky 800 mm (přizpůsobení 19 vertikálních lišt) 1 dodatečný pár 19 vertikálních lišt (celkem 3 páry) u rozvaděčů hloubky 900, a mm jako dodatečná instalační a fixační plocha pro hlubší zařízení Světlost mezi 19 vertikálními lištami: 451 mm Maximální prostor mezi předními 19 vertikálními lištami a předními dveřmi při maximální rozteči: o Šířka rozvaděče 600 mm 35 mm o Šířka rozvaděče 800 mm 50 mm Maximální prostor mezi zadními 19 vertikálními lištami a zadním panelem při maximální rozteči: o Šířka rozvaděče 600 mm 35 mm o Šířka rozvaděče 800 mm 55 mm Maximální rozteč mezi předními a zadními 19 vertikálními lištami (šířka x hloubka rozvaděče) o 600 x 400 mm mm o 600 x 600 mm mm o 600 x 800 mm mm o 600 x 900 mm mm o 600 x mm mm o 600 x mm mm o 800 x 600 mm mm o 800 x 800 mm mm o 800 x 900 mm mm o 800 x mm mm o 800 x mm mm Konstrukce střešního prostoru: 19 rozměr po celé hloubce rozvaděče. Provedení dle hloubky rozvaděče: o Hloubka 400 mm prostor 6U provedení 1x 4U záslepka + 1 x 2U záslepka o Hloubka 600 mm prostor 8U provedení 1x 4U záslepka + 2 x 2U záslepka o Hloubka 800 mm prostor 10U provedení 2x 4U záslepka + 1 x 2U záslepka o Hloubka 900 mm prostor 12U provedení 2x 4U záslepka + 2 x 2U záslepka o Hloubka mm prostor 12U provedení 2x 4U záslepka + 2 x 2U záslepka o Hloubka mm prostor 12U provedení 2x 4U záslepka + 2 x 2U záslepka Konstrukce dna rozvaděče: 19 rozměr po celé hloubce rozvaděče. Provedení dle hloubky rozvaděče: o Hloubka 400 mm prostor 6U provedení 1x 6U záslepka o Hloubka 600 mm prostor 8U provedení 1x 8U záslepka o Hloubka 800 mm prostor 10U provedení 1x 10U záslepka o Hloubka 900 mm prostor 12U provedení 1x 12U záslepka o Hloubka mm prostor 12U provedení 1x 12U záslepka o Hloubka mm prostor 12U provedení 1x 12U záslepka Podstavec a kolečka jako volitelné příslušenství Vstup kabelového svazku: střechou, dnem, zadním panelem (otvory kryty vylamovací záslepkou) Protiprachový kartáč (DBK24800) jako volitelné příslušentví při střešním průchodu kabelového svazku Chlazení: pasívní (sdílení/výměna vnitřního tepla s prostředím přes konsktrukci rozvaděče a perforaci ve skeletu) Kompletně předinstalovaná 19 horizontální zemnící sada (všechny části rozvaděče pospojovány) Montážní materiál v příbalu (16x M6 montážní sada, nivelační nožičky) Rozvaděč je dodáván kompletně sestavený na dřevěné paletě Široká škála příslušenství (poličky, ventilační jednotky, dveře, podstavec, kolečka, strukturovaná kabeláž,..) 2/7

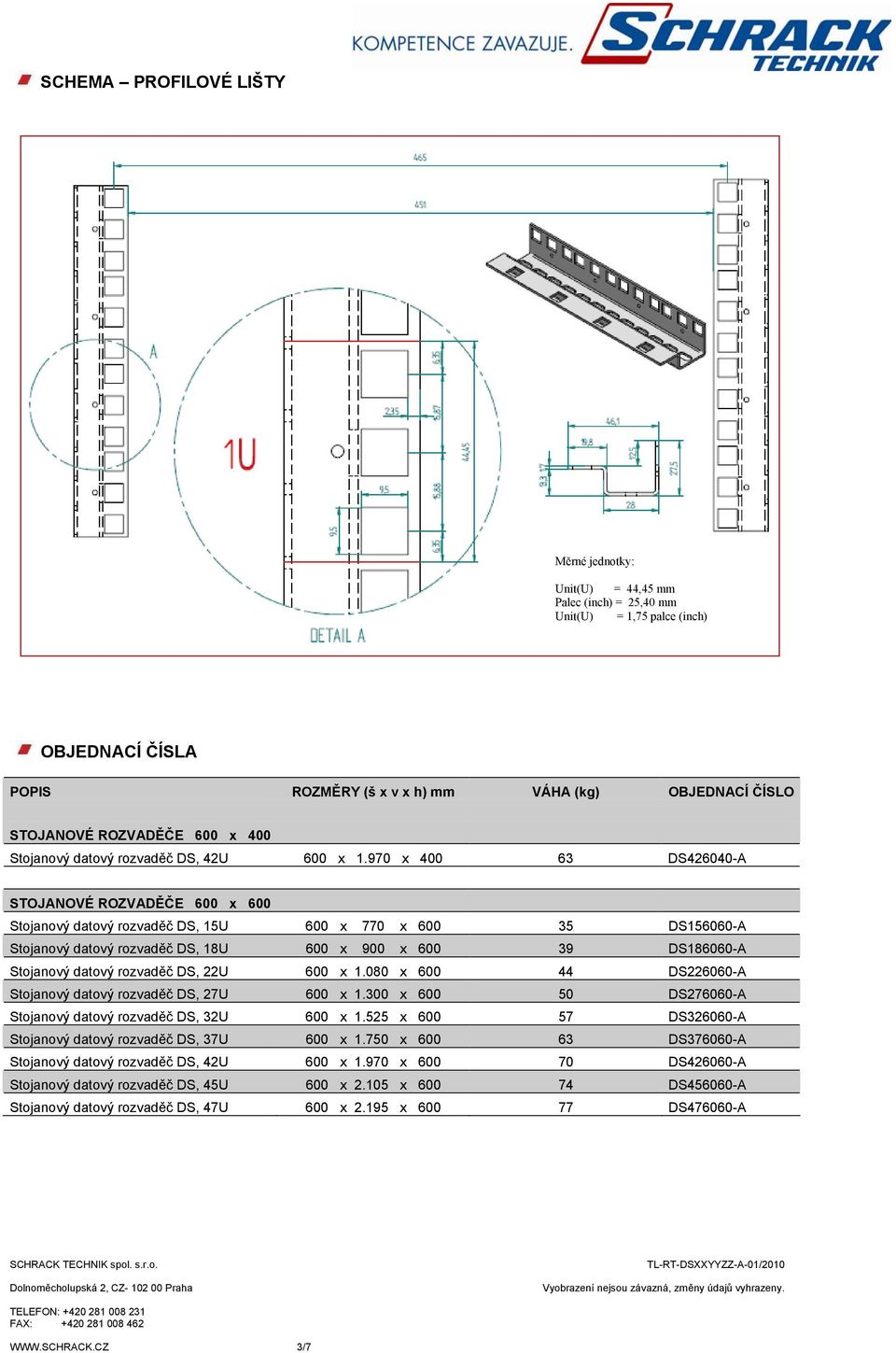

3 SCHEMA PROFILOVÉ LIŠTY Měrné jednotky: Unit(U) = 44,45 mm Palec (inch) = 25,40 mm Unit(U) = 1,75 palce (inch) OBJEDNACÍ ČÍSLA ROZMĚRY (š x v x h) mm VÁHA (kg) STOJANOVÉ ROZVADĚČE 600 x 400 Stojanový datový rozvaděč DS, 42U 600 x x DS A STOJANOVÉ ROZVADĚČE 600 x 600 Stojanový datový rozvaděč DS, 15U 600 x 770 x DS A Stojanový datový rozvaděč DS, 18U 600 x 900 x DS A Stojanový datový rozvaděč DS, 22U 600 x x DS A Stojanový datový rozvaděč DS, 27U 600 x x DS A Stojanový datový rozvaděč DS, 32U 600 x x DS A Stojanový datový rozvaděč DS, 37U 600 x x DS A Stojanový datový rozvaděč DS, 42U 600 x x DS A Stojanový datový rozvaděč DS, 45U 600 x x DS A Stojanový datový rozvaděč DS, 47U 600 x x DS A 3/7

4 OBJEDNACÍ ČÍSLA (POKRAČOVÁNÍ) ROZMĚRY (š x v x h) mm VÁHA (kg) STOJANOVÉ ROZVADĚČE 600 x 800 Stojanový datový rozvaděč DS, 15U 600 x 770 x DS A Stojanový datový rozvaděč DS, 18U 600 x 900 x DS A Stojanový datový rozvaděč DS, 22U 600 x x DS A Stojanový datový rozvaděč DS, 27U 600 x x DS A Stojanový datový rozvaděč DS, 32U 600 x x DS A Stojanový datový rozvaděč DS, 37U 600 x x DS A Stojanový datový rozvaděč DS, 42U 600 x x DS A Stojanový datový rozvaděč DS, 45U 600 x x DS A STOJANOVÉ ROZVADĚČE 600 x 900 Stojanový datový rozvaděč DS, 42U 600 x x DS A STOJANOVÉ ROZVADĚČE 600 x Stojanový datový rozvaděč DS, 42U 600 x x DS A Stojanový datový rozvaděč DS, 45U 600 x x DS A STOJANOVÉ ROZVADĚČE 800 x 600 Stojanový datový rozvaděč DS, 22U 800 x x DS A Stojanový datový rozvaděč DS, 27U 800 x x DS A Stojanový datový rozvaděč DS, 32U 800 x x DS A Stojanový datový rozvaděč DS, 37U 800 x x DS A Stojanový datový rozvaděč DS, 42U 800 x x DS A Stojanový datový rozvaděč DS, 45U 800 x x DS A STOJANOVÉ ROZVADĚČE 800 x 800 Stojanový datový rozvaděč DS, 18U 800 x 900 x DS A Stojanový datový rozvaděč DS, 22U 800 x x DS A Stojanový datový rozvaděč DS, 27U 800 x x DS A Stojanový datový rozvaděč DS, 32U 800 x x DS A Stojanový datový rozvaděč DS, 37U 800 x x DS A Stojanový datový rozvaděč DS, 42U 800 x x DS A Stojanový datový rozvaděč DS, 45U 800 x x DS A Stojanový datový rozvaděč DS, 47U 800 x x DS A STOJANOVÉ ROZVADĚČE 800 x 900 Stojanový datový rozvaděč DS, 42U 800 x x DS A STOJANOVÉ ROZVADĚČE 800 x Stojanový datový rozvaděč DS, 42U 800 x x DS A Stojanový datový rozvaděč DS, 45U 800 x x DS A Stojanový datový rozvaděč DS, 47U 800 x x DS A STOJANOVÉ ROZVADĚČE 800 x Stojanový datový rozvaděč DS, 42U 800 x x DS A Ostatní typy a rozměry na vyžádání. 4/7

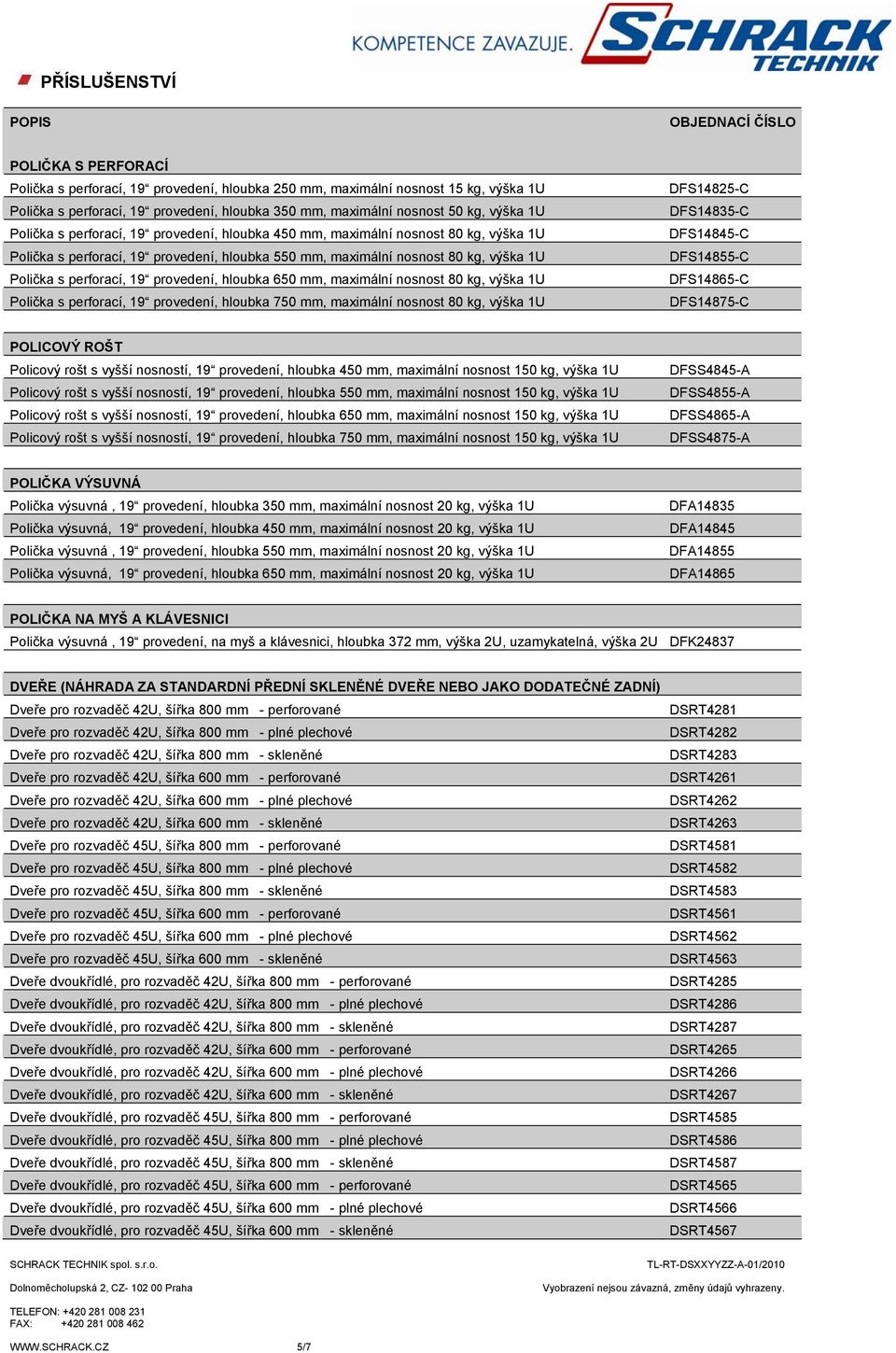

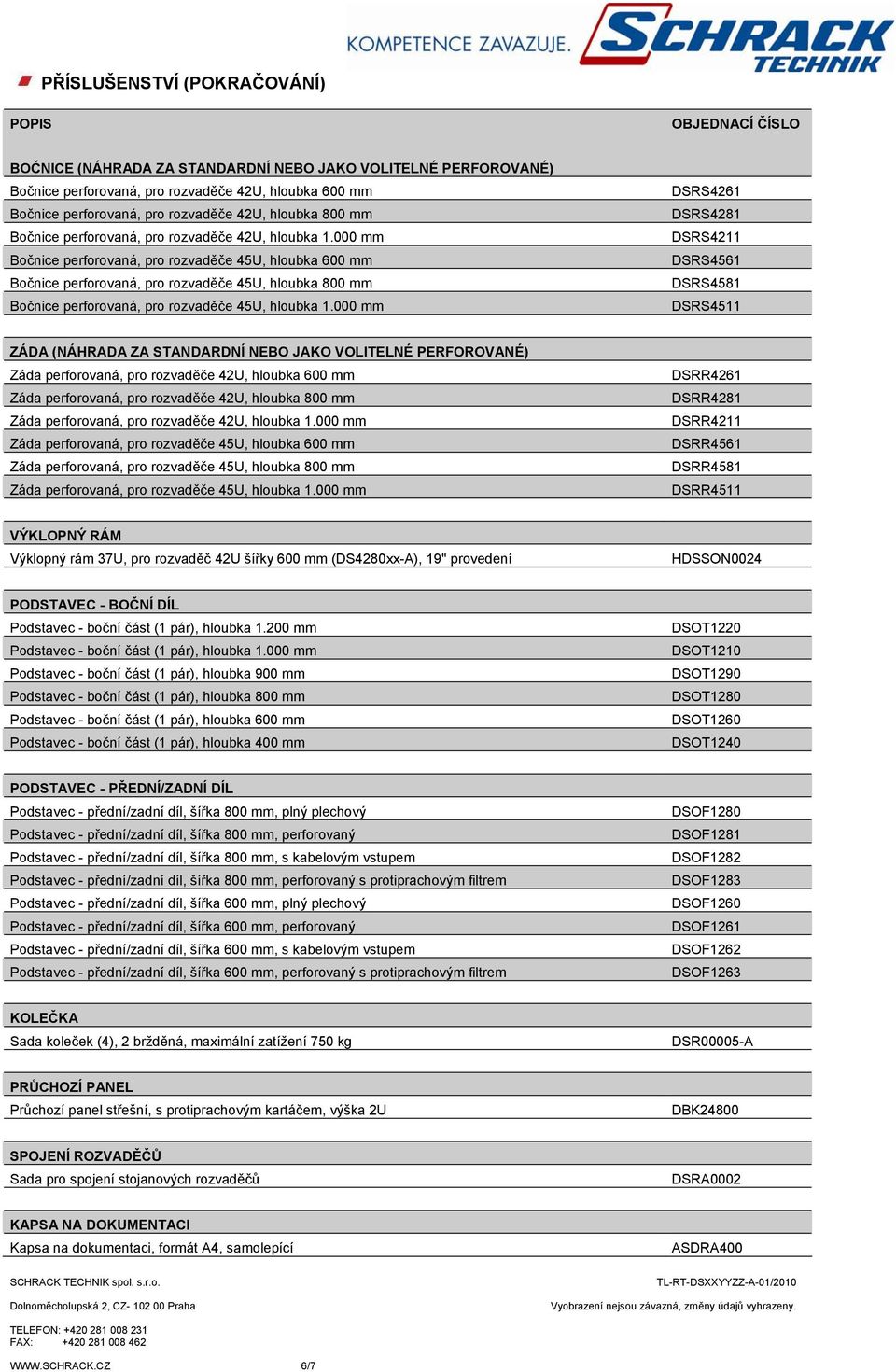

5 PŘÍSLUŠENSTVÍ POLIČKA S PERFORACÍ Polička s perforací, 19 provedení, hloubka 250 mm, maximální nosnost 15 kg, výška 1U Polička s perforací, 19 provedení, hloubka 350 mm, maximální nosnost 50 kg, výška 1U Polička s perforací, 19 provedení, hloubka 450 mm, maximální nosnost 80 kg, výška 1U Polička s perforací, 19 provedení, hloubka 550 mm, maximální nosnost 80 kg, výška 1U Polička s perforací, 19 provedení, hloubka 650 mm, maximální nosnost 80 kg, výška 1U Polička s perforací, 19 provedení, hloubka 750 mm, maximální nosnost 80 kg, výška 1U DFS14825-C DFS14835-C DFS14845-C DFS14855-C DFS14865-C DFS14875-C POLICOVÝ ROŠT Policový rošt s vyšší nosností, 19 provedení, hloubka 450 mm, maximální nosnost 150 kg, výška 1U Policový rošt s vyšší nosností, 19 provedení, hloubka 550 mm, maximální nosnost 150 kg, výška 1U Policový rošt s vyšší nosností, 19 provedení, hloubka 650 mm, maximální nosnost 150 kg, výška 1U Policový rošt s vyšší nosností, 19 provedení, hloubka 750 mm, maximální nosnost 150 kg, výška 1U DFSS4845-A DFSS4855-A DFSS4865-A DFSS4875-A POLIČKA VÝSUVNÁ Polička výsuvná, 19 provedení, hloubka 350 mm, maximální nosnost 20 kg, výška 1U Polička výsuvná, 19 provedení, hloubka 450 mm, maximální nosnost 20 kg, výška 1U Polička výsuvná, 19 provedení, hloubka 550 mm, maximální nosnost 20 kg, výška 1U Polička výsuvná, 19 provedení, hloubka 650 mm, maximální nosnost 20 kg, výška 1U DFA14835 DFA14845 DFA14855 DFA14865 POLIČKA NA MYŠ A KLÁVESNICI Polička výsuvná, 19 provedení, na myš a klávesnici, hloubka 372 mm, výška 2U, uzamykatelná, výška 2U DFK24837 DVEŘE (NÁHRADA ZA STANDARDNÍ PŘEDNÍ SKLENĚNÉ DVEŘE NEBO JAKO DODATEČNÉ ZADNÍ) Dveře pro rozvaděč 42U, šířka 800 mm - perforované DSRT4281 Dveře pro rozvaděč 42U, šířka 800 mm - plné plechové DSRT4282 Dveře pro rozvaděč 42U, šířka 800 mm - skleněné DSRT4283 Dveře pro rozvaděč 42U, šířka 600 mm - perforované DSRT4261 Dveře pro rozvaděč 42U, šířka 600 mm - plné plechové DSRT4262 Dveře pro rozvaděč 42U, šířka 600 mm - skleněné DSRT4263 Dveře pro rozvaděč 45U, šířka 800 mm - perforované DSRT4581 Dveře pro rozvaděč 45U, šířka 800 mm - plné plechové DSRT4582 Dveře pro rozvaděč 45U, šířka 800 mm - skleněné DSRT4583 Dveře pro rozvaděč 45U, šířka 600 mm - perforované DSRT4561 Dveře pro rozvaděč 45U, šířka 600 mm - plné plechové DSRT4562 Dveře pro rozvaděč 45U, šířka 600 mm - skleněné DSRT4563 Dveře dvoukřídlé, pro rozvaděč 42U, šířka 800 mm - perforované DSRT4285 Dveře dvoukřídlé, pro rozvaděč 42U, šířka 800 mm - plné plechové DSRT4286 Dveře dvoukřídlé, pro rozvaděč 42U, šířka 800 mm - skleněné DSRT4287 Dveře dvoukřídlé, pro rozvaděč 42U, šířka 600 mm - perforované DSRT4265 Dveře dvoukřídlé, pro rozvaděč 42U, šířka 600 mm - plné plechové DSRT4266 Dveře dvoukřídlé, pro rozvaděč 42U, šířka 600 mm - skleněné DSRT4267 Dveře dvoukřídlé, pro rozvaděč 45U, šířka 800 mm - perforované DSRT4585 Dveře dvoukřídlé, pro rozvaděč 45U, šířka 800 mm - plné plechové DSRT4586 Dveře dvoukřídlé, pro rozvaděč 45U, šířka 800 mm - skleněné DSRT4587 Dveře dvoukřídlé, pro rozvaděč 45U, šířka 600 mm - perforované DSRT4565 Dveře dvoukřídlé, pro rozvaděč 45U, šířka 600 mm - plné plechové DSRT4566 Dveře dvoukřídlé, pro rozvaděč 45U, šířka 600 mm - skleněné DSRT /7

6 PŘÍSLUŠENSTVÍ (POKRAČOVÁNÍ) BOČNICE (NÁHRADA ZA STANDARDNÍ NEBO JAKO VOLITELNÉ PERFOROVANÉ) Bočnice perforovaná, pro rozvaděče 42U, hloubka 600 mm Bočnice perforovaná, pro rozvaděče 42U, hloubka 800 mm Bočnice perforovaná, pro rozvaděče 42U, hloubka mm Bočnice perforovaná, pro rozvaděče 45U, hloubka 600 mm Bočnice perforovaná, pro rozvaděče 45U, hloubka 800 mm Bočnice perforovaná, pro rozvaděče 45U, hloubka mm DSRS4261 DSRS4281 DSRS4211 DSRS4561 DSRS4581 DSRS4511 ZÁDA (NÁHRADA ZA STANDARDNÍ NEBO JAKO VOLITELNÉ PERFOROVANÉ) Záda perforovaná, pro rozvaděče 42U, hloubka 600 mm Záda perforovaná, pro rozvaděče 42U, hloubka 800 mm Záda perforovaná, pro rozvaděče 42U, hloubka mm Záda perforovaná, pro rozvaděče 45U, hloubka 600 mm Záda perforovaná, pro rozvaděče 45U, hloubka 800 mm Záda perforovaná, pro rozvaděče 45U, hloubka mm DSRR4261 DSRR4281 DSRR4211 DSRR4561 DSRR4581 DSRR4511 VÝKLOPNÝ RÁM Výklopný rám 37U, pro rozvaděč 42U šířky 600 mm (DS4280xx-A), 19" provedení HDSSON0024 PODSTAVEC - BOČNÍ DÍL Podstavec - boční část (1 pár), hloubka mm Podstavec - boční část (1 pár), hloubka mm Podstavec - boční část (1 pár), hloubka 900 mm Podstavec - boční část (1 pár), hloubka 800 mm Podstavec - boční část (1 pár), hloubka 600 mm Podstavec - boční část (1 pár), hloubka 400 mm DSOT1220 DSOT1210 DSOT1290 DSOT1280 DSOT1260 DSOT1240 PODSTAVEC - PŘEDNÍ/ZADNÍ DÍL Podstavec - přední/zadní díl, šířka 800 mm, plný plechový Podstavec - přední/zadní díl, šířka 800 mm, perforovaný Podstavec - přední/zadní díl, šířka 800 mm, s kabelovým vstupem Podstavec - přední/zadní díl, šířka 800 mm, perforovaný s protiprachovým filtrem Podstavec - přední/zadní díl, šířka 600 mm, plný plechový Podstavec - přední/zadní díl, šířka 600 mm, perforovaný Podstavec - přední/zadní díl, šířka 600 mm, s kabelovým vstupem Podstavec - přední/zadní díl, šířka 600 mm, perforovaný s protiprachovým filtrem DSOF1280 DSOF1281 DSOF1282 DSOF1283 DSOF1260 DSOF1261 DSOF1262 DSOF1263 KOLEČKA Sada koleček (4), 2 bržděná, maximální zatížení 750 kg DSR00005-A PRŮCHOZÍ PANEL Průchozí panel střešní, s protiprachovým kartáčem, výška 2U DBK24800 SPOJENÍ ROZVADĚČŮ Sada pro spojení stojanových rozvaděčů DSRA0002 KAPSA NA DOKUMENTACI Kapsa na dokumentaci, formát A4, samolepící ASDRA /7

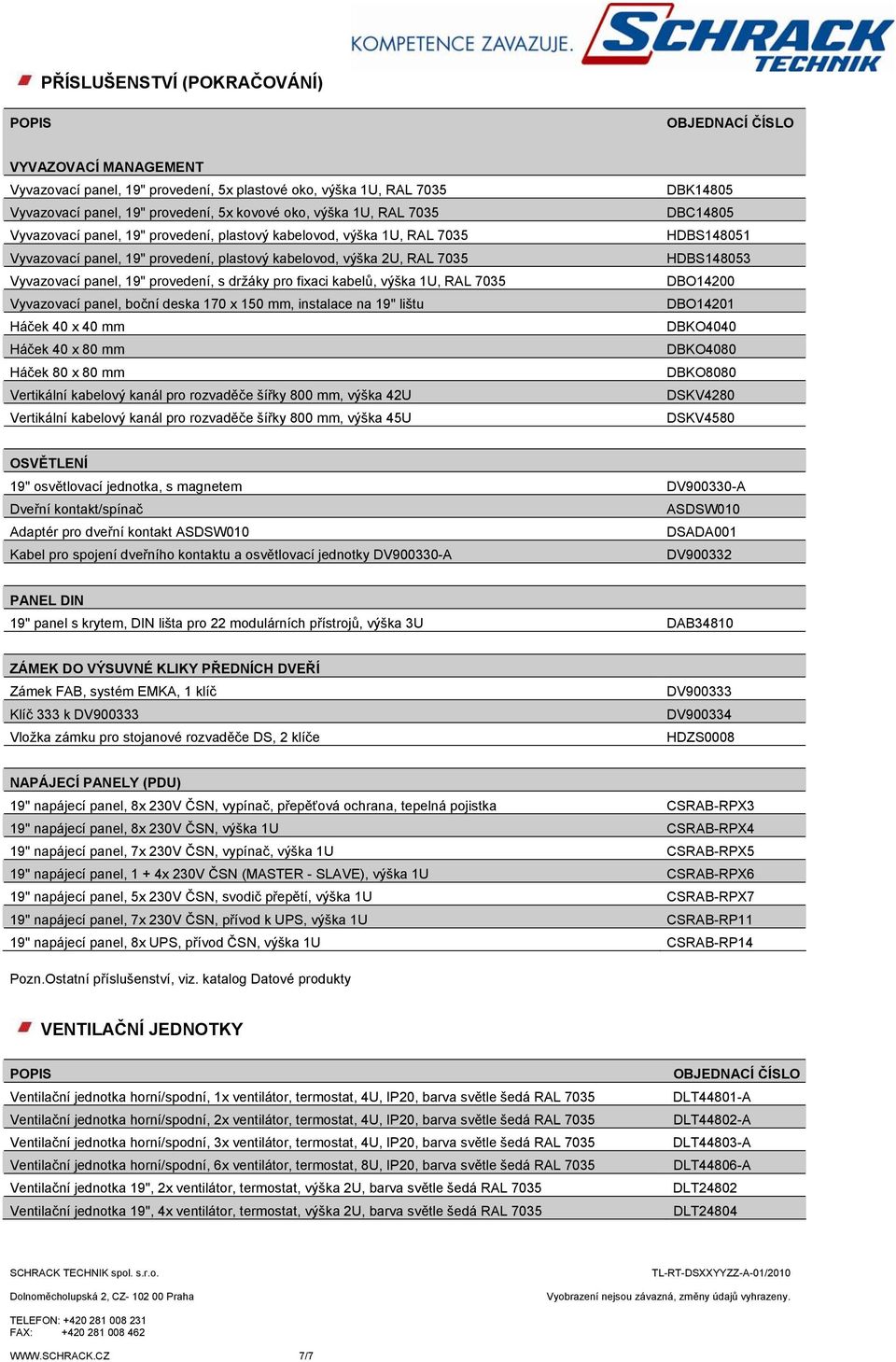

7 PŘÍSLUŠENSTVÍ (POKRAČOVÁNÍ) VYVAZOVACÍ MANAGEMENT Vyvazovací panel, 19" provedení, 5x plastové oko, výška 1U, RAL 7035 Vyvazovací panel, 19" provedení, 5x kovové oko, výška 1U, RAL 7035 Vyvazovací panel, 19" provedení, plastový kabelovod, výška 1U, RAL 7035 Vyvazovací panel, 19" provedení, plastový kabelovod, výška 2U, RAL 7035 Vyvazovací panel, 19" provedení, s držáky pro fixaci kabelů, výška 1U, RAL 7035 Vyvazovací panel, boční deska 170 x 150 mm, instalace na 19" lištu Háček 40 x 40 mm Háček 40 x 80 mm Háček 80 x 80 mm Vertikální kabelový kanál pro rozvaděče šířky 800 mm, výška 42U Vertikální kabelový kanál pro rozvaděče šířky 800 mm, výška 45U DBK14805 DBC14805 HDBS HDBS DBO14200 DBO14201 DBKO4040 DBKO4080 DBKO8080 DSKV4280 DSKV4580 OSVĚTLENÍ 19" osvětlovací jednotka, s magnetem DV A Dveřní kontakt/spínač ASDSW010 Adaptér pro dveřní kontakt ASDSW010 DSADA001 Kabel pro spojení dveřního kontaktu a osvětlovací jednotky DV A DV PANEL DIN 19" panel s krytem, DIN lišta pro 22 modulárních přístrojů, výška 3U DAB34810 ZÁMEK DO VÝSUVNÉ KLIKY PŘEDNÍCH DVEŘÍ Zámek FAB, systém EMKA, 1 klíč Klíč 333 k DV Vložka zámku pro stojanové rozvaděče DS, 2 klíče DV DV HDZS0008 NAPÁJECÍ PANELY (PDU) 19" napájecí panel, 8x 230V ČSN, vypínač, přepěťová ochrana, tepelná pojistka CSRAB-RPX3 19" napájecí panel, 8x 230V ČSN, výška 1U CSRAB-RPX4 19" napájecí panel, 7x 230V ČSN, vypínač, výška 1U CSRAB-RPX5 19" napájecí panel, 1 + 4x 230V ČSN (MASTER - SLAVE), výška 1U CSRAB-RPX6 19" napájecí panel, 5x 230V ČSN, svodič přepětí, výška 1U CSRAB-RPX7 19" napájecí panel, 7x 230V ČSN, přívod k UPS, výška 1U CSRAB-RP11 19" napájecí panel, 8x UPS, přívod ČSN, výška 1U CSRAB-RP14 Pozn.Ostatní příslušenství, viz. katalog Datové produkty VENTILAČNÍ JEDNOTKY Ventilační jednotka horní/spodní, 1x ventilátor, termostat, 4U, IP20, barva světle šedá RAL 7035 Ventilační jednotka horní/spodní, 2x ventilátor, termostat, 4U, IP20, barva světle šedá RAL 7035 Ventilační jednotka horní/spodní, 3x ventilátor, termostat, 4U, IP20, barva světle šedá RAL 7035 Ventilační jednotka horní/spodní, 6x ventilátor, termostat, 8U, IP20, barva světle šedá RAL 7035 Ventilační jednotka 19", 2x ventilátor, termostat, výška 2U, barva světle šedá RAL 7035 Ventilační jednotka 19", 4x ventilátor, termostat, výška 2U, barva světle šedá RAL 7035 DLT44801-A DLT44802-A DLT44803-A DLT44806-A DLT24802 DLT /7
