1 OptiLine & Altira Flexibilní instalační systémy

2 2

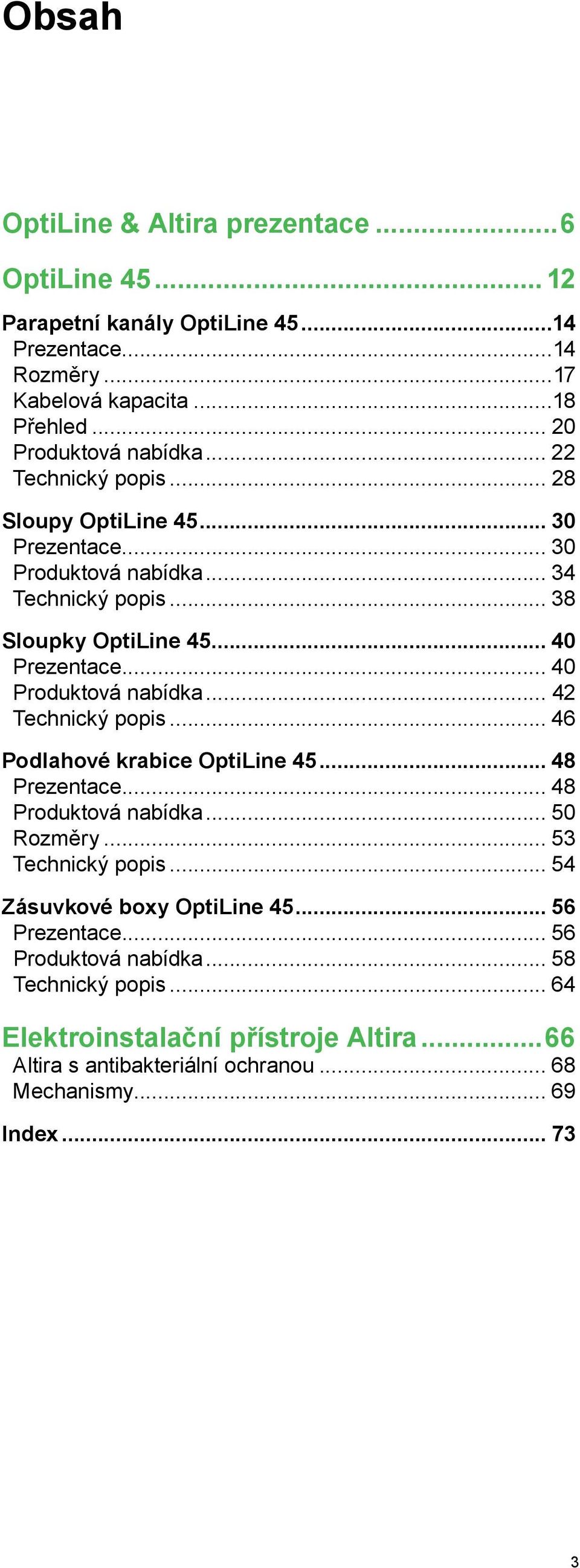

3 Obsah OptiLine & Altira prezentace...6 OptiLine Parapetní kanály OptiLine Prezentace...14 Rozměry...17 Kabelová kapacita...18 Přehled Produktová nabídka Technický popis Sloupy OptiLine Prezentace Produktová nabídka Technický popis Sloupky OptiLine Prezentace Produktová nabídka Technický popis Podlahové krabice OptiLine Prezentace Produktová nabídka Rozměry Technický popis Zásuvkové boxy OptiLine Prezentace Produktová nabídka Technický popis Elektroinstalační přístroje Altira...66 Altira s antibakteriální ochranou Mechanismy Index

4 P OptiLine & Altira Elektroinstalační systémy s přímou montáží. S důrazem na jednoduchost a efektivitu 4

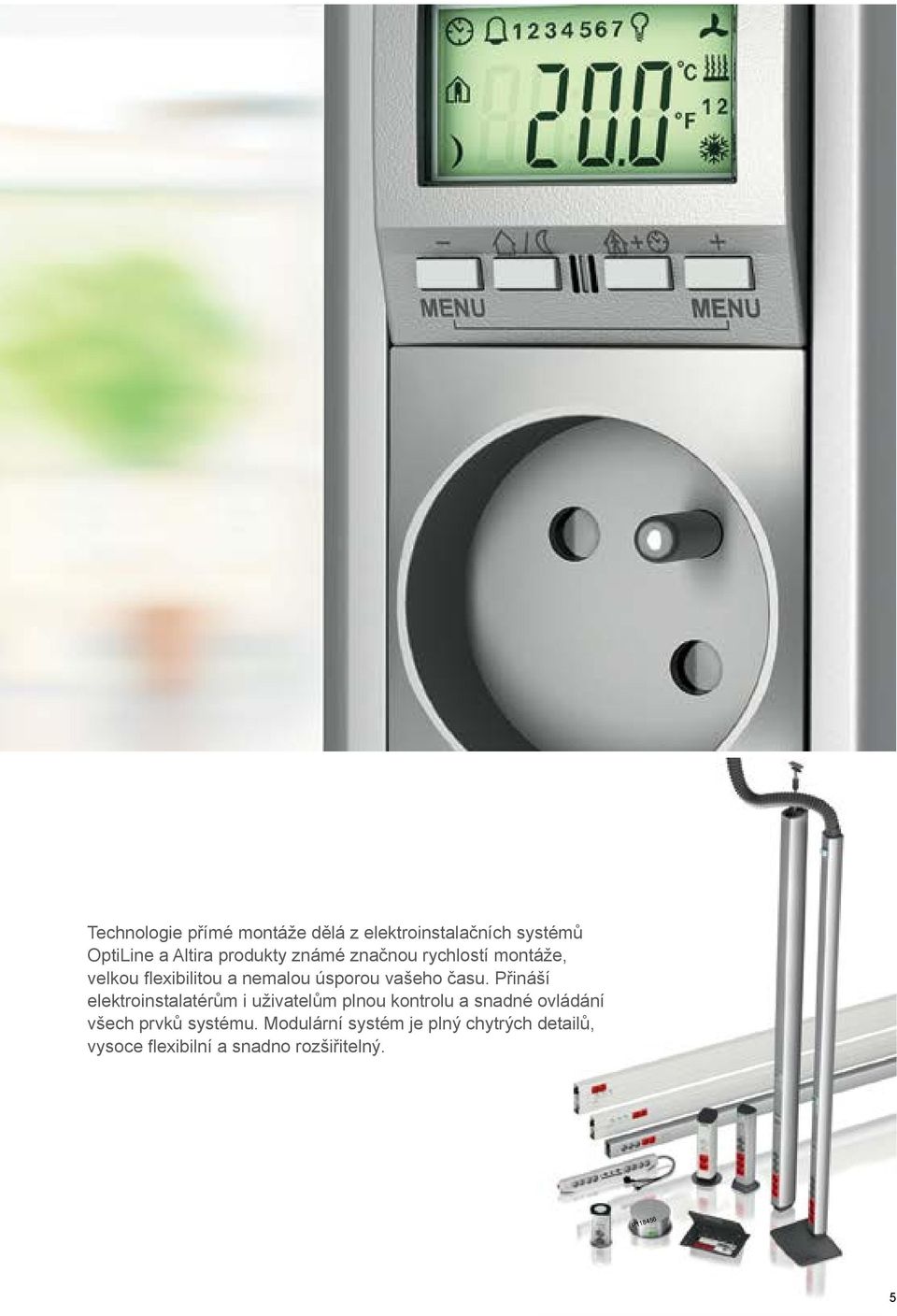

5 Technologie přímé montáže dělá z elektroinstalačních systémů OptiLine a Altira produkty známé značnou rychlostí montáže, velkou flexibilitou a nemalou úsporou vašeho času. Přináší elektroinstalatérům i uživatelům plnou kontrolu a snadné ovládání všech prvků systému. Modulární systém je plný chytrých detailů, vysoce flexibilní a snadno rozšiřitelný. P

6 OptiLine & Altira prezentace Instalační systém P P P94925 P94325 P89571 P P94354 P P80527 P

7 Energeticky i časově úsporné Ve vhodném místě instalačního systému OptiLine lze nainstalovat termostat systému KNX a ovládat tak dosažení komfortní teploty v každé místnosti. Vzhledem k tomu, že je montován z čela systému OptiLine, je velmi snadné jej kdykoliv přemístit. OptiLine & Altira instalační systém pro administrativní budovy. Modulární a flexibilní. Plný chytrých detailů. Jednoduchá instalace, jednoduchá změna, široké pole využití pro kanceláře, hotely, obchody, školy, atd. Pohodlný, bezpečný a neomezený přístup k rozvodům. Ve špičkové kvalitě a výjimečném designu. P P P94321 P94924 P

8 OptiLine 45 Neomezený přístup... Kdekoliv v místnosti Sloupy jsou vysoce flexibilní. Volně stojící sloupy jsou pohyblivé v rozsahu 1,5 metru od místa připojení ve stropu. Instalační systém s přímou montáží přístrojů Altira 45x45 P94849 P P P Přístroje s přímým zapojením Altira nabízí širokou řadu zásuvek, vypínačů datových zásuvek, elektronických i KNX prvků. 8

9 Na nebo ve stolech Otočné nebo vysunovací zásuvkové boxy jsou integrované ve stole a poskytují uživateli dostatečnou kapacitu připojení v blízkém dosahu. Na stěnách Parapetní kanály. Ať plastové nebo hliníkové, poskytují rozvody s dostatečnou kapacitou a nízkými náklady. V podlahách Podlahové krabice mohou být instalovány kdekoli a v jakémkoli typu podlahy. Diskrétní instalace. Na podlahách Sloupky jsou vždy po ruce, přesně tam, kde je potřebujete. Na všech typech podlah. Jednotný design Přístroje Altira mohou být instalovány v systému Opti- Line, ale také přímo na stěnách. Zaručují tak jednotnost designu v celé místnosti. Ucelený systém OptiLine 45 přináší to nejlepší - dlouhodobou spolehlivost, dokonalý styl a moderní design. Instalace jednotlivých komponent a přímá montáž přístrojů Altira je jednoduchá a rychlá. P94325 P91624 P91647 P94549 P P91631 P91807 P91467 P91638 P Flexibilní řešení Instalační systém pro stropy, stěny, podlahy a stoly. Snadná montáž i přizpůsobení v budoucnu. Sladěný design Perfektní barevný i designový soulad jednotlivých částí systému. Šetrný vůči životnímu prostředí Jsou použity pouze bezolovnaté a bezkadmiové materiály. Většina produktů je také bezhalogenových. Snadná instalace Jednoduše a rychle, bez nářadí, s přímou montáží přístrojů Altira. Energeticky efektivní Přidáním KNX termostatů do vašeho OptiLine systému dosáhnete optimální teplotu místností. Vzhledem k tomu, že jsou teploty sledovány v několika místech, vytápění a chlazení budou perfektně řízeny. 9

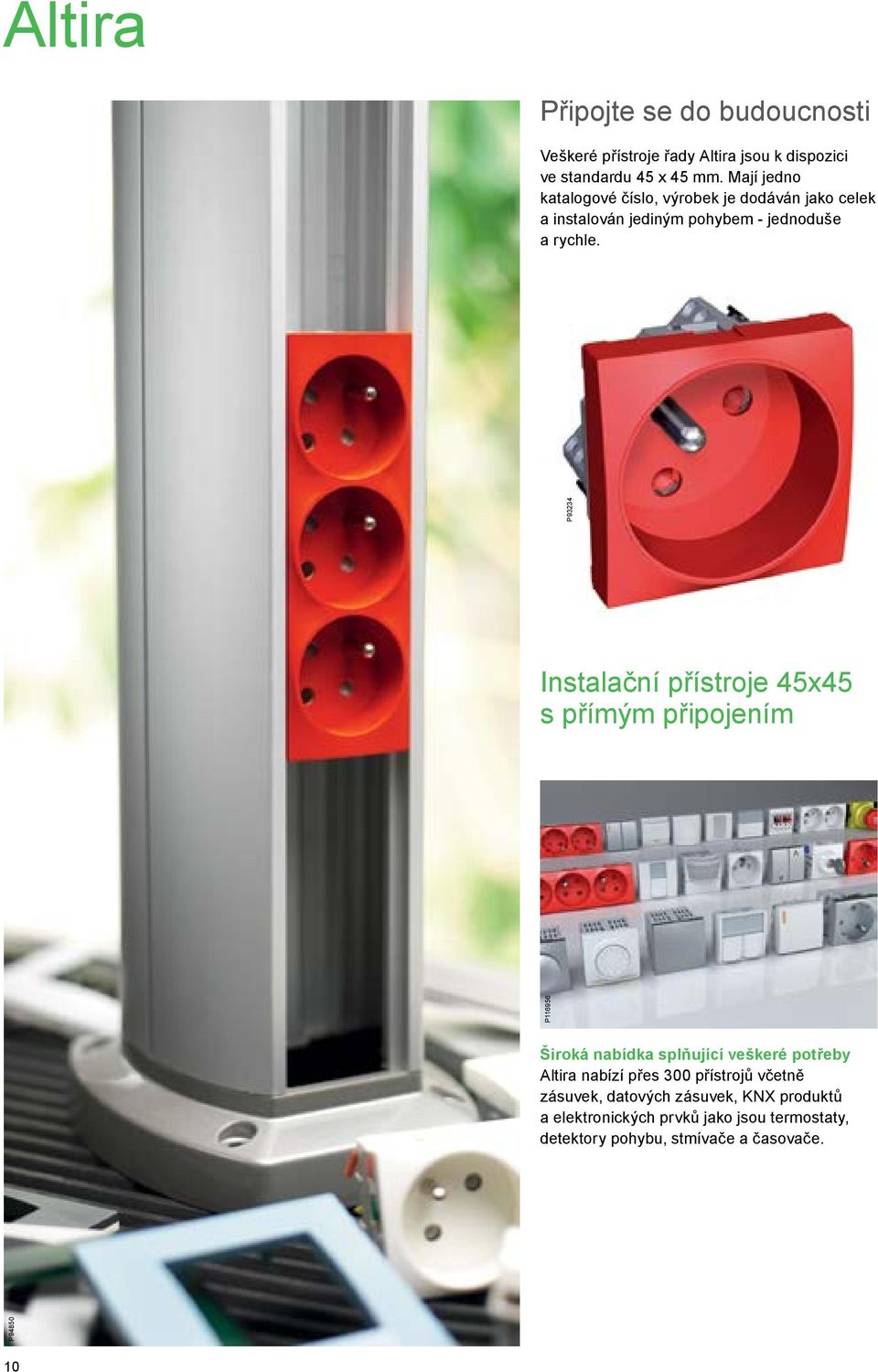

10 Altira Připojte se do budoucnosti Veškeré přístroje řady Altira jsou k dispozici ve standardu 45 x 45 mm. Mají jedno katalogové číslo, výrobek je dodáván jako celek a instalován jediným pohybem - jednoduše a rychle. Instalační přístroje 45x45 s přímým připojením Široká nabídka splňující veškeré potřeby Altira nabízí přes 300 přístrojů včetně zásuvek, datových zásuvek, KNX produktů a elektronických prvků jako jsou termostaty, detektory pohybu, stmívače a časovače. P94850 P P

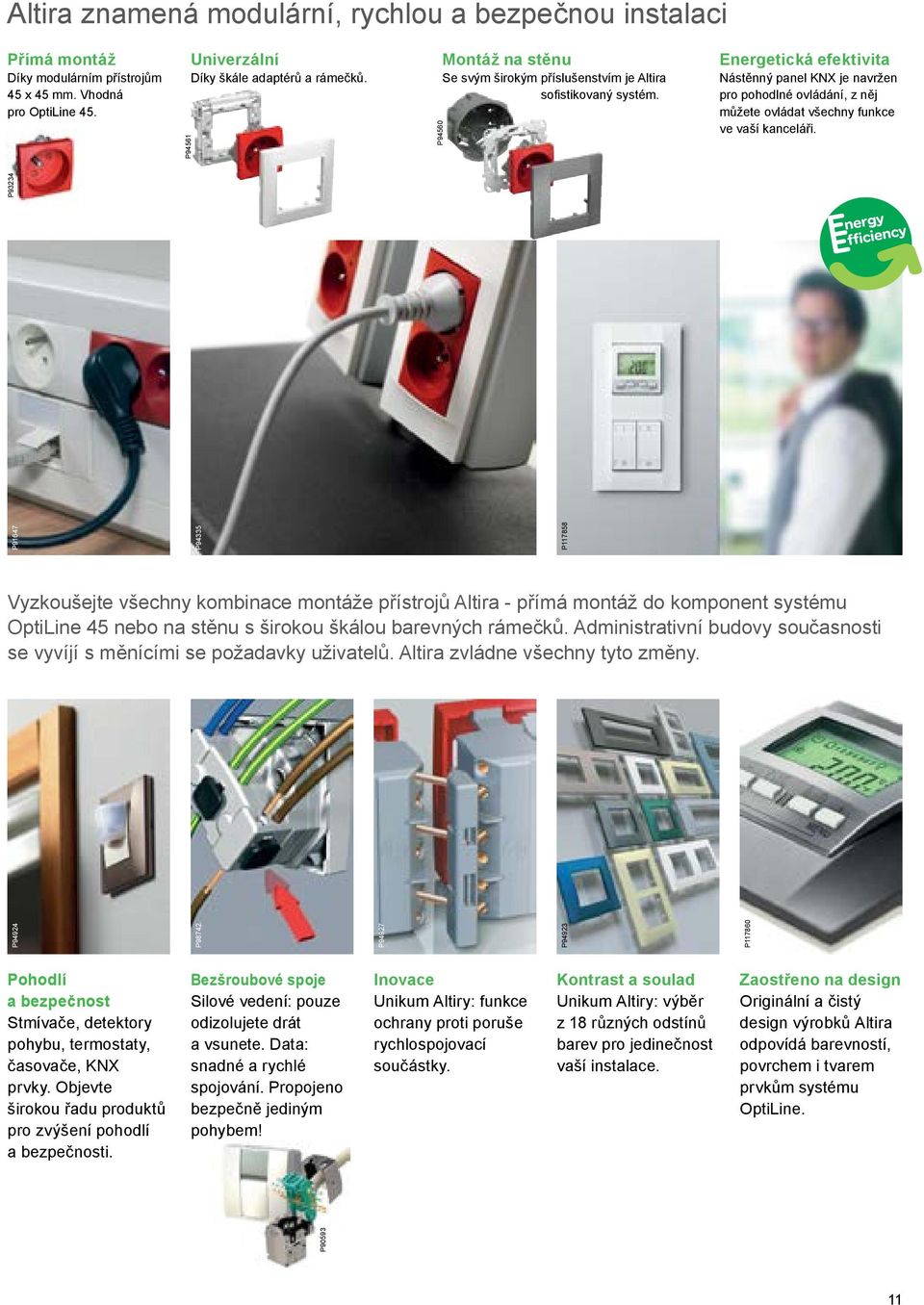

11 Altira znamená modulární, rychlou a bezpečnou instalaci Přímá montáž Díky modulárním přístrojům 45 x 45 mm. Vhodná pro OptiLine 45. Univerzální Díky škále adaptérů a rámečků. P94561 Montáž na stěnu Se svým širokým příslušenstvím je Altira sofistikovaný systém. P94560 Energetická efektivita Nástěnný panel KNX je navržen pro pohodlné ovládání, z něj můžete ovládat všechny funkce ve vaší kanceláři. Vyzkoušejte všechny kombinace montáže přístrojů Altira - přímá montáž do komponent systému OptiLine 45 nebo na stěnu s širokou škálou barevných rámečků. Administrativní budovy současnosti se vyvíjí s měnícími se požadavky uživatelů. Altira zvládne všechny tyto změny. Pohodlí a bezpečnost Stmívače, detektory pohybu, termostaty, časovače, KNX prvky. Objevte širokou řadu produktů pro zvýšení pohodlí a bezpečnosti. Bezšroubové spoje Silové vedení: pouze odizolujete drát a vsunete. Data: snadné a rychlé spojování. Propojeno bezpečně jediným pohybem! Inovace Unikum Altiry: funkce ochrany proti poruše rychlospojovací součástky. Kontrast a soulad Unikum Altiry: výběr z 18 různých odstínů barev pro jedinečnost vaší instalace. Zaostřeno na design Originální a čistý design výrobků Altira odpovídá barevností, povrchem i tvarem prvkům systému OptiLine. P90593 P94924 P98742 P94927 P94923 P P91647 P94335 P93234 P

12 OptiLine 45 Instalační systém pro přímou montáž přístrojů 45x45 P91432 Elektrické, telefonní a datové instalace musí být snadno proveditelné, bezpečně použitelné a dostatečně flexibilní. Design viditelných částí systému musí také odpovídat jednotnému tónu kanceláře. Instalační systém OptiLine poskytuje integrovaná řešení rozvodů pro stropy, stěny, podlahy a stoly. Společně s přístroji Altira nabízí řešení, které splňuje nejpřísnější požadavky na funkci, design, pohodlí a bezpečnost. P91238 Instalační systém pro přímou montáž přístrojů 45 mm přední víko S přístroji Altira dosahují komponenty systému optimální funkci a design. Neškodný vůči životnímu prostředí Je použito bezolovnaté a bezkadmiové PVC. Hliníková řada nabízí bezhalogenovou alternativu, včetně přislušenství. P P Altira modulární přístroje 45 x 45 mm Jedná se o elektroinstalační přístroje vhodné pro přímou montáž do jednotlivých komponent systému OptiLine, které tvoří: parapetní kanály, sloupy, sloupky, podlahové krabice a zásuvkové boxy. Rozsah sortimentu Altira nabízí širokou řadu zásuvek, vypínačů, datových zásuvek a elektronických prvků jako stmívače, detektory pohybu, termostaty a časovače. P90581 P98742 Výhody: Volitelná poloha instalovaných přístrojů v parapetních kanálech, sloupech i sloupcích poskytuje uživatelský komfort. Spojovací díl pro jednoduché propojení dvojitých a trojitých zásuvek. Kabelové vývody, orientovány v úhlu 45, jsou jednoduše přístupné. Duální vstupní a výstupní vývody. Snadné smyčkování dodatečných spojení jako i uzemnění parapetních kanálů. 12

13 Parapetní kanály Efektivní instalace s vysokou kapacitou kabeláže. Produktová nabídka K dispozici v PVC nebo hliníku s jednou, dvěmi nebo třemi komorami. Sloupy Nejlepší řešení pro flexibilní kancelář. Vedou silové, telekomunikační i datové rozvody přímo k pracovním místům. Volně stavěné sloupy je možno přemisťovat v rádiusu 1,5 m. Sloupky Určeny pro vedení silových, telekomunikačních a datových rozvodů z podlahy až k pracovním místům. Určeny pro jakýkoliv typ podlah. Podlahové krabice Určeny pro vedení silových, telekomunikačních a datových rozvodů z podlahy až k pracovním místům. Vhodné pro jakýkoliv typ podlahy. Využití v prostorech s požadavkem na diskrétní instalaci. Zásuvkové boxy Flexibilní řešení pro vedení silových, telekomunikačních a datových rozvodů až na pracovní stůl. Boxy mohou být použity i v podhledech jako přívody ke sloupům. P P P89571 P P94384 P P90853 P90872 P90873 P P P89496 P P89118 Výhody: Snadná instalace i bez potřeby návodu. Příslušenství je nainstalováno přímo. Hloubka 55 mm. Vysoká kapacita kabelů a dostatek místa pro kabely i po instalaci přístrojů. Předděrované profily přepážek pro lepší vedení kabelů. Profily parapetních kanálů jsou dodávány spolu s čelními víky. Rychlá a bezpečná přímá montáž přístrojů. Produktová nabídka K dispozici v hliníkovém provedení, jednoduché nebo dvojité, volně stojící nebo rozepřené mezi strop a podlahu. Produktová nabídka K dispozici v hliníkovém provedení, jednoduché nebo dvojité. Produktová nabídka K dispozici ve třech verzích s předem nainstalovanými upevňovacími rámečky. Příslušenství tvoří instalační krabice do betonu. Produktová nabídka Výhody: Design: hliník s vysoce leštěným povrchem. Jemně zaoblený a štíhlý profil. Stálý a pevný design. Stropní úchyt sloupů lze nastavit bez nástrojů. Rozpětí až 400 mm. Dělicí profil je zárukou dostatečného oddělení silových a datových kabelů. Volně stavěné stloupy mají robustní základnu. Čtvercový podstavec umožňuje umístění sloupů zády těsně ke zdi. Výhody: Design: hliník s vysoce leštěným povrchem. Jemně zaoblený a štíhlý profil. Stálý a pevný design. Příslušenství pro vedení kabelů po podlaze. Dělicí profil je zárukou dostatečného rozestupu silových a datových kabelů. Výhody: Rychlá a snadná instalace. Instalace jednoduchých i vícenásobných zásuvek. Rychlá montáž do podlah od šířky 10 mm. Výška upevňovacích rámečků je nastavitelná v 5mm krocích. Tím poskytuje optimální kapacitu a usnadňuje instalaci DIN-modulů a zásuvek na rozličných úrovních. Kompletní nabídka včetně podlahových žlabů. Pět typů boxů, všechny v přírodním eloxovaném hliníku: Šestistranný vysunovací box, předem vybavený zásuvkami, LAN switchem, kabely a vývodkami. Prázdný vysunovací box. Jednoduchý otočný box, předem vybavený zásuvkami, kabely a vývodkami. Také ve verzi s LAN switchem a AV konektorem. Jednostranný box, předem vybavený zásuvkami, kabely a koncovkami nebo prázdný. Další variantou je box dodávaný bez instalační výbavy. Výhody: Produktová nabídka pokryje mnoho aplikací. Mnoho možností upevnění, včetně skryté instalace. Všechny produkty v hliníku nebo kovu vysoce leštěné a odolné vůči nárazu. Podlahová lišta ze stropu flexibilní příslušenství. 13

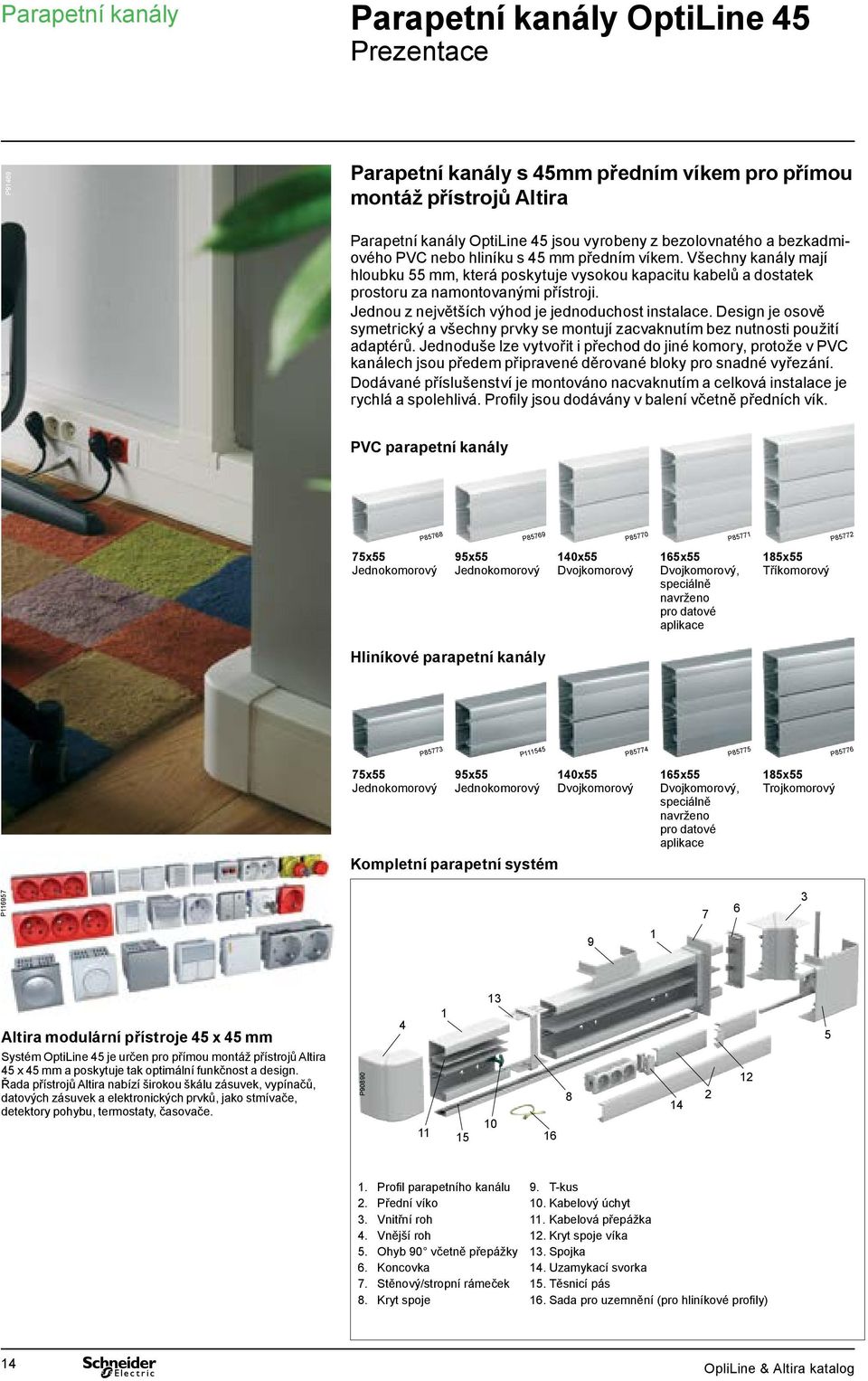

14 Parapetní kanály Parapetní kanály OptiLine 45 Prezentace P91469 Parapetní kanály s 45mm předním víkem pro přímou montáž přístrojů Altira Parapetní kanály OptiLine 45 jsou vyrobeny z bezolovnatého a bezkadmiového PVC nebo hliníku s 45 mm předním víkem. Všechny kanály mají hloubku 55 mm, která poskytuje vysokou kapacitu kabelů a dostatek prostoru za namontovanými přístroji. Jednou z největších výhod je jednoduchost instalace. Design je osově symetrický a všechny prvky se montují zacvaknutím bez nutnosti použití adaptérů. Jednoduše lze vytvořit i přechod do jiné komory, protože v PVC kanálech jsou předem připravené děrované bloky pro snadné vyřezání. Dodávané příslušenství je montováno nacvaknutím a celková instalace je rychlá a spolehlivá. Profily jsou dodávány v balení včetně předních vík. PVC parapetní kanály P85768 P85769 P85770 P85771 P x55 Jednokomorový 95x55 Jednokomorový 140x55 Dvojkomorový 165x55 Dvojkomorový, speciálně navrženo pro datové aplikace 185x55 Tříkomorový Hliníkové parapetní kanály P x55 Jednokomorový P x55 Jednokomorový Kompletní parapetní systém 140x55 Dvojkomorový P85774 P x55 Dvojkomorový, speciálně navrženo pro datové aplikace 185x55 Trojkomorový P85776 P Altira modulární přístroje 45 x 45 mm Systém OptiLine 45 je určen pro přímou montáž přístrojů Altira 45 x 45 mm a poskytuje tak optimální funkčnost a design. Řada přístrojů Altira nabízí širokou škálu zásuvek, vypínačů, datových zásuvek a elektronických prvků, jako stmívače, detektory pohybu, termostaty, časovače. P Profil parapetního kanálu 2. Přední víko 3. Vnitřní roh 4. Vnější roh 5. Ohyb 90 včetně přepážky 6. Koncovka 7. Stěnový/stropní rámeček 8. Kryt spoje 9. T-kus 10. Kabelový úchyt 11. Kabelová přepážka 12. Kryt spoje víka 13. Spojka 14. Uzamykací svorka 15. Těsnicí pás 16. Sada pro uzemnění (pro hliníkové profily) 14 OpliLine & Altira katalog

15 Parapetní kanály Parapetní kanály OptiLine 45 Prezentace Naklapávací příslušenství Veškeré příslušenství je navrženo pro montáž zacvaknutím bez použití nástrojů. Snadná instalace bez návodů. Přímá montáž bez adaptérů. Montáž následně na instalovaný profil. Účinná podpora montáže PVC a hliníkové profily parapetních krabic jsou připravené pro rychlou, přesnou a spolehlivou in stalaci. Předděrované profily v roztečích 25 cm. Snadné vytvoření odboček. Profesionální nářadí a upevňovací materiál Doporučené nářadí a materiál pro rychlou a bezpečnou montáž. Extra dlouhé vrtáky a násady pro minimalizaci poškození profilů při vrtání a šroubování. Šrouby vhodné pro každý materiál. Šrouby pro PVC parapetní kanály. Perfektní spoje Spojka se skládá ze 2 kusů, pro přesné vyrovnání profilů a spojení. Perfektní spoje. Montáž bez nástrojů. Krytka spoje dodávána spolu se spojovacím dílem. P89119 P89116 P89142 P89140 P89118 P89127 P89138 P89133 P89052 P89128 P89129 Nastavitelné rohy Nastavitelné rohy jsou dodávané v celku. Snadná a rychlá montáž Bez nutnosti adaptací. P97896 Kabelový úchyt pomocná ruka Kabelový úchyt drží všechny kabely na svém místě během montáže. Rychlejší instalace. Namontuje jeden člověk. Zelená barva pro rychlou identifikaci. Může zůstat i po instalaci kabelů. P85787 Bezpečnostní přední víko Samozaklapávací a bezpečné přední víko z vysoce kvalitního materiálu. Jednoduchá montáž i v nesnadno přístupných místech. Funguje spolehlivě i v nižších teplotách. Nemůže být otevřeno bez nástroje. Krytí IP 40. Uzamykací svorky Bezpečné a spolehlivé zajištění přístrojů proti vytržení. Designově sladěno s přístroji Altira. Přinášejí vyšší pevnost montáže přístrojů. P97898 P85792 Předděrované přepážky Předěrované otvory v PVC přepážkách. Jednoduché vyražení otvoru rukou nebo šroubovákem. Umožňuje prostupy kabelů mezi jednotlivými komorami kanálů. Snadné vedení kabelů mezi komorami Přepážky mohou být v místě předděrování prostřihnuty. Odpadá nutnost proplétat kabely. Velmi jednoduché vedení kabelů k přístrojům. Kabely a zásuvky mohou být odděleny. P97895 P97897 P94553 Ochranná fólie Na ochranné fólii na profilech parapetních kanálů a na předních víkách je vyobrazeno příslušenství včetně katalogových čísel. Nedochází k poškození během montáže. Poskytuje rychlý přehled příslušenství. Ochrana proti prachu Těsnicí pás může být umístěn mezi parapetním kanálem a podlahou. Rozsah 5 až 15 mm. Snadné čištění. Pevný a odolný. Optimální balení Profily parapetních kanálů jsou dodávány spolu s předními víky. Snadná manipulace. Minimalizace poškození. Víka jsou chráněna až do konce montáže. OpliLine & Altira katalog 15 P90894 P94556

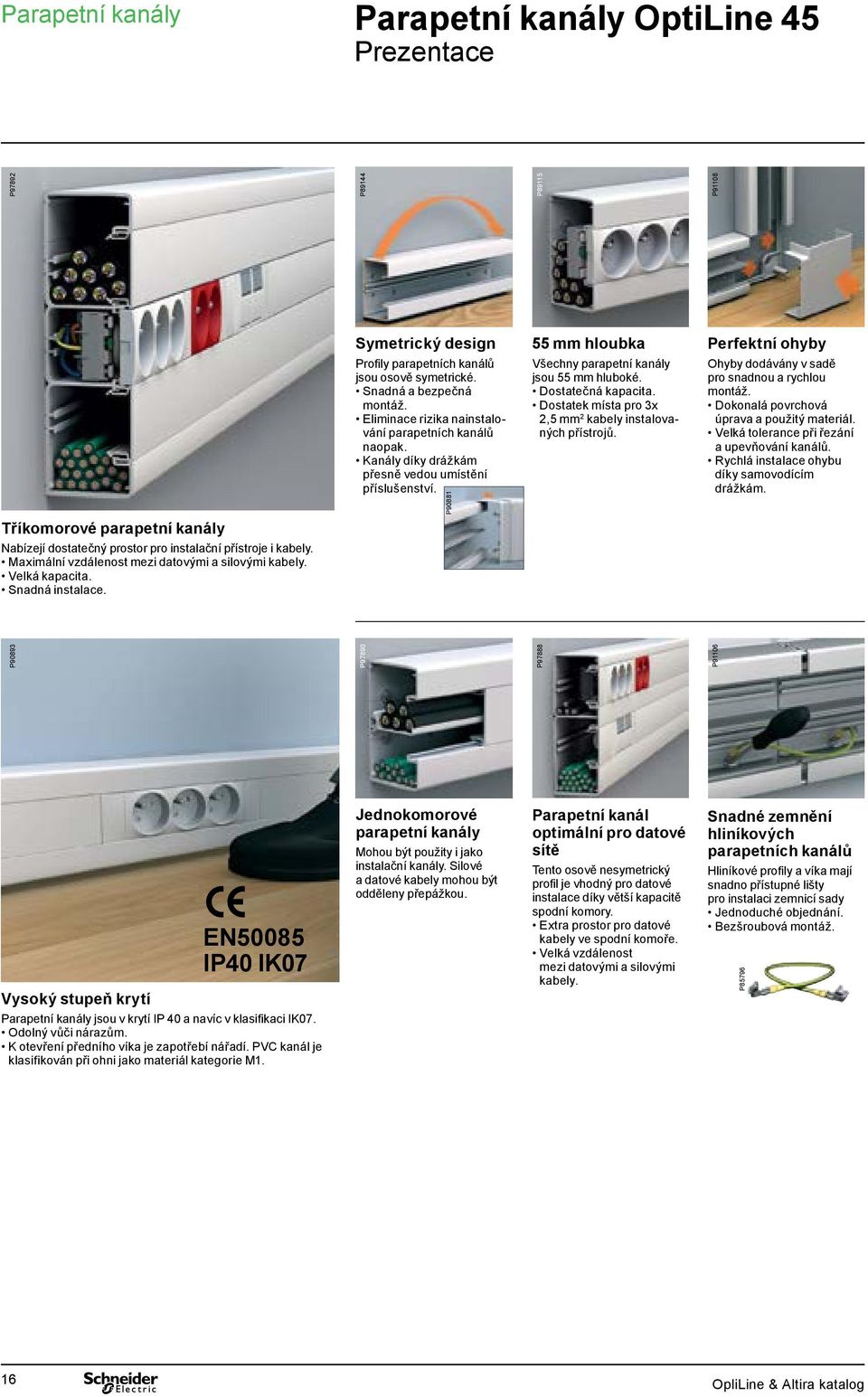

16 Parapetní kanály Parapetní kanály OptiLine 45 Prezentace Symetrický design 55 mm hloubka Perfektní ohyby Profily parapetních kanálů jsou osově symetrické. Snadná a bezpečná montáž. Eliminace rizika nainstalování parapetních kanálů naopak. Kanály díky drážkám přesně vedou umístění příslušenství. Všechny parapetní kanály jsou 55 mm hluboké. Dostatečná kapacita. Dostatek místa pro 3x 2,5 mm 2 kabely instalovaných přístrojů. Ohyby dodávány v sadě pro snadnou a rychlou montáž. Dokonalá povrchová úprava a použitý materiál. Velká tolerance při řezání a upevňování kanálů. Rychlá instalace ohybu díky samovodícím drážkám. Tříkomorové parapetní kanály Nabízejí dostatečný prostor pro instalační přístroje i kabely. Maximální vzdálenost mezi datovými a silovými kabely. Velká kapacita. Snadná instalace. P90893 P97890 P97888 P91106 P97892 P89144 P89115 P90881 P91108 Vysoký stupeň krytí EN50085 IP40 IK07 Jednokomorové parapetní kanály Mohou být použity i jako instalační kanály. Silové a datové kabely mohou být odděleny přepážkou. Parapetní kanál optimální pro datové sítě Tento osově nesymetrický profil je vhodný pro datové instalace díky větší kapacitě spodní komory. Extra prostor pro datové kabely ve spodní komoře. Velká vzdálenost mezi datovými a silovými kabely. Snadné zemnění hliníkových parapetních kanálů Hliníkové profily a víka mají snadno přístupné lišty pro instalaci zemnicí sady Jednoduché objednání. Bezšroubová montáž. P85796 Parapetní kanály jsou v krytí IP 40 a navíc v klasifikaci IK07. Odolný vůči nárazům. K otevření předního víka je zapotřebí nářadí. PVC kanál je klasifikován při ohni jako materiál kategorie M1. 16 OpliLine & Altira katalog

17 Parapetní kanály Parapetní kanály OptiLine 45 Rozměry PVC 75x55 95x55 140x55 P87145 P87146 P87142 P87143 P x55 185x55 Hliníkové parapetní kanály P89019 P P P89021 P OpliLine & Altira katalog 17

18 Parapetní kanály Parapetní kanály OptiLine 45 Kabelová kapacita 75x55 a 95x55 bez zásuvek Jestliže je profil kanálu využíván jako přívodní, použijte prosím tento návod k výpočtu kapacity. Komora Faktor plnění 100% 50% Vnitřní prostor Vnitřní prostor 3508 mm mm mm mm 2 P91130 P91128 P91131 P x55 a 95x55 se zásuvkami Altira Jestliže je profil kanálu využíván jako instalační, použijte prosím tento návod k výpočtu kapacity. Komora Faktor plnění 100% 50% Vnitřní prostor Vnitřní prostor 2385 mm mm mm mm 2 20 Počet silových kabelů, 3x2,5 mm 2 (Ø 12 mm) 20 Počet silových kabelů, 3x2,5 mm 2 (Ø 12 mm) 15 75x55 95x55 Faktor plnění 50% 15 75x55 95x55 Faktor plnění 50% Velikost parapetních kanálů 75x55 Velikost parapetních kanálů 95x55 Počet datových kabelů, FTP (Ø 7 mm) Velikost parapetních kanálů 75x55 Velikost parapetních kanálů 95x55 Počet datových kabelů, FTP (Ø 7 mm) 140x55 bez zásuvek Jestliže je profil kanálu využíván jako přívodní, použijte prosím tento návod k výpočtu kapacity. 140x55 se zásuvkami Altira Jestliže je profil kanálu využíván jako instalační, použijte prosím tento návod k výpočtu kapacity. Komora Faktor plnění 100% 50% Vnitřní prostor Vnitřní prostor Komora Faktor plnění 100% 50% Vnitřní prostor Vnitřní prostor 3303 mm mm mm mm mm mm mm mm 2 20 Počet silových kabelů, 3x2,5 mm 2 (Ø 12 mm) 20 Počet silových kabelů, 3x2.5 mm 2 (Ø 12 mm) 15 Faktor plnění 50% 15 Faktor plnění 50% P91226 P91228 P91222 P91224 P91135 P Komora 1 Komora 2 Počet datových kabelů, FTP (Ø 7 mm) Komora 1 Komora 2 Počet datových kabelů, FTP (Ø 7 mm) Detailnější kalkulace může být provedena speciálním softwarem OptiLine. 18 OpliLine & Altira katalog

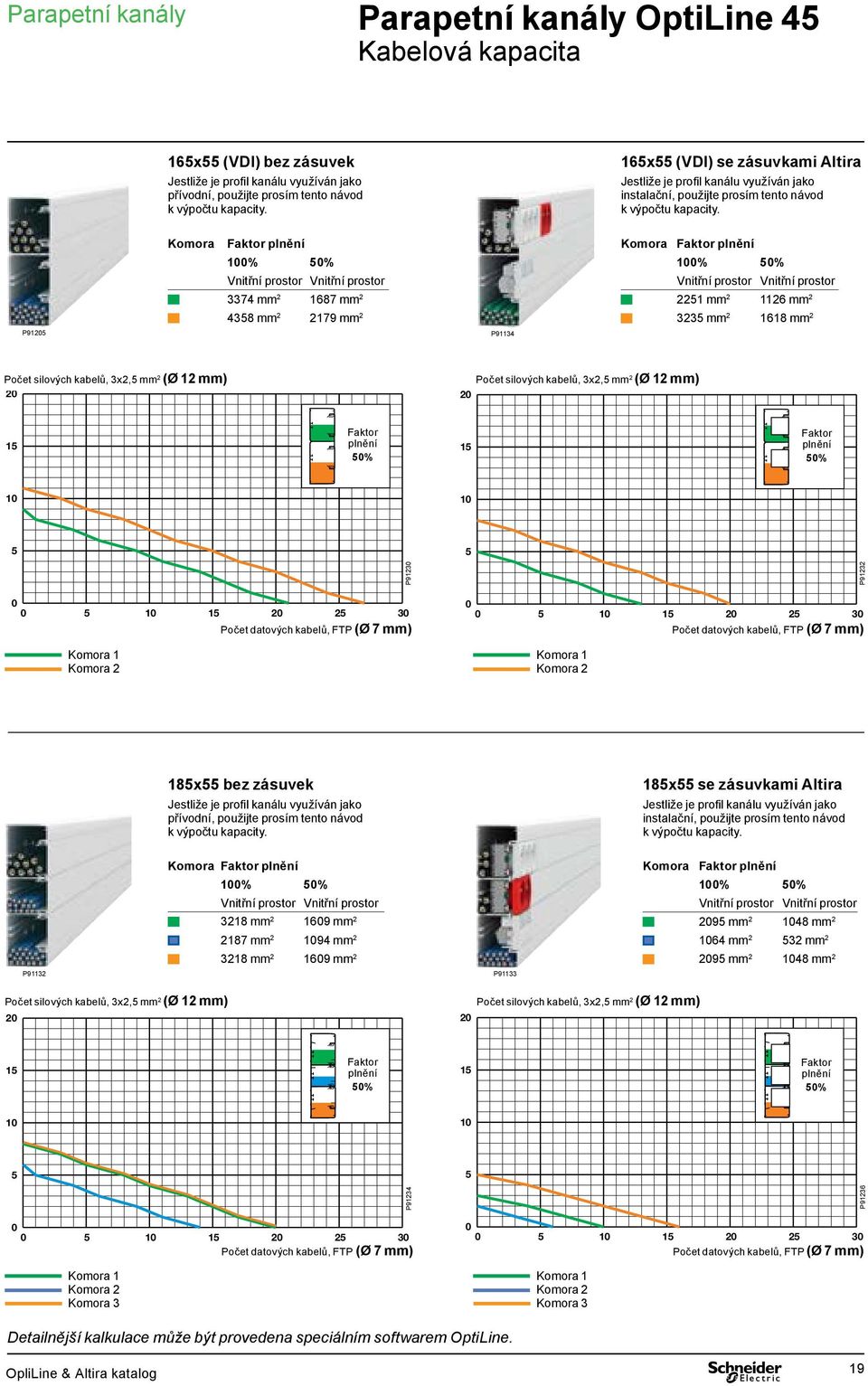

19 Parapetní kanály Parapetní kanály OptiLine 45 Kabelová kapacita 165x55 (VDI) bez zásuvek Jestliže je profil kanálu využíván jako přívodní, použijte prosím tento návod k výpočtu kapacity. 165x55 (VDI) se zásuvkami Altira Jestliže je profil kanálu využíván jako instalační, použijte prosím tento návod k výpočtu kapacity. Komora Faktor plnění 100% 50% Vnitřní prostor Vnitřní prostor Komora Faktor plnění 100% 50% Vnitřní prostor Vnitřní prostor 3374 mm mm mm mm mm mm mm mm 2 P91205 P91134 Počet silových kabelů, 3x2,5 mm 2 (Ø 12 mm) Počet silových kabelů, 3x2,5 mm 2 (Ø 12 mm) 15 Faktor plnění 50% 15 Faktor plnění 50% P91132 Komora 1 Komora 2 Počet silových kabelů, 3x2,5 mm 2 (Ø 12 mm) Komora 1 Komora 2 Komora 3 Počet datových kabelů, FTP (Ø 7 mm) 185x55 bez zásuvek Jestliže je profil kanálu využíván jako přívodní, použijte prosím tento návod k výpočtu kapacity. Komora Faktor plnění 100% 50% Vnitřní prostor Vnitřní prostor 3218 mm mm mm mm mm mm 2 Faktor plnění 50% Počet datových kabelů, FTP (Ø 7 mm) P91230 P P91133 Komora 1 Komora 2 Komora 1 Komora 2 Komora 3 185x55 se zásuvkami Altira Jestliže je profil kanálu využíván jako instalační, použijte prosím tento návod k výpočtu kapacity. Komora Počet silových kabelů, 3x2,5 mm 2 (Ø 12 mm) Počet datových kabelů, FTP (Ø 7 mm) Faktor plnění 100% 50% Vnitřní prostor Vnitřní prostor 2095 mm mm mm mm mm mm 2 Faktor plnění 50% Počet datových kabelů, FTP (Ø 7 mm) P91236 P91232 Detailnější kalkulace může být provedena speciálním softwarem OptiLine. OpliLine & Altira katalog 19

20 Parapetní kanály Parapetní kanály OptiLine 45 Přehled Parapetní kanály a příslušenství Parapetní kanál + víko Vnitřní roh Vnější roh Ohyb 90 Koncovka Stěnový/stropní rámeček Rozměr parapetních kanálů PVC 75x55 P85759 Kat. č. Balení Kat. č. Balení Kat. č. Balení Kat. č. Balení Kat. č. Balení Kat. č. Balení ISM10100P 24 m* ISM10101P 1 ISM10102P 1 ISM10103P 1 ISM10104P 2 ISM10105P 1 95x55 P85760 ISM10200P 12 m* ISM10201P 1 ISM10202P 1 ISM10203P 1 ISM10204P 2 ISM10205P 1 140x55 P89076 ISM10300P 12 m* ISM10301P 1 ISM10302P 1 ISM10303P 1 ISM10304P 2 ISM10305P 1 165x55 P85762 ISM10400P 12 m* ISM10401P 1 ISM10402P 1 ISM10403P 1 ISM10404P 2 ISM10405P 1 185x55 P85763 ISM10500P 8 m* ISM10501P 1 ISM10502P 1 ISM10503P 1 ISM10504P 2 ISM10505P 1 Hliník 75x55 P85764 ISM m* ISM ISM ISM ISM ISM x55 P92721 ISM m* ISM ISM ISM ISM ISM x55 P85765 ISM m* ISM ISM ISM ISM ISM x55 P85766 ISM m* ISM ISM ISM ISM ISM x55 P85767 ISM m* ISM ISM ISM ISM ISM * Parapetní kanály jsou dodávány v minimálním balení po 1 ks = 2 metry. 20 OpliLine & Altira katalog

21 Kryt spoje, sada včetně spojek T-kus pro jednokomorový kanál T-kus pro dvojkomorový kanál Přední víko PVC Přední víko Alu Kryt spoje víka Spojka, vnitřní Kat. č. Balení Kat. č. Balení Kat. č. Balení Kat. č. Balení Kat. č. Balení Kat. č. Balení Kat. č. Balení ISM10106P 1 ISM10107P 1 ISM10900P 24 m* ISM m* ISM10903P 5 ISM ISM10206P 1 ISM10207P 1 1 ISM10900P 24 m* ISM m* ISM10903P 5 ISM ISM10306P 1 ISM10207P 1 ISM10308P 1 ISM10900P 24 m* ISM m* ISM10903P 5 ISM ISM10406P 1 ISM10207P 1 ISM10308P 1 ISM10900P 24 m* ISM m* ISM10903P 5 ISM ISM10506P 1 ISM10207P 1 ISM10308P 1 ISM10900P 24 m* ISM m* ISM10903P 5 ISM ISM ISM ISM m* ISM ISM ISM ISM ISM m* ISM ISM ISM ISM ISM ISM m* ISM ISM ISM ISM ISM ISM m* ISM ISM ISM ISM ISM ISM m* ISM ISM * Víka jsou dodáváná v minimálním balení 1 ks = 2 metry. OpliLine & Altira katalog 21

22 Parapetní kanály Parapetní kanály OptiLine 45 Produktová nabídka PVC parapetní kanály Typ Barva Rozměry A/B/C (mm) P85768 Balení Kat. č. Instalační parapetní kanály Parapetní kanál tvoří 1-komorový profil + přední víko. Profil je předděrovaný v roztečích 25 cm a může být dodán s přepážkou. Je určen pro přímou montáž modulárních přístrojů Altira 45x45 mm. Parapetní kanál je dodáván v balení včetně předního víka a je chráněn fólií. Délka je 2 m. Materiál: PVC. Jednokomorový 75/55/ m* ISM10100P P85769 Jednokomorový 95/55/ m* ISM10200P P85770 Parapetní kanál tvoří 2-komorový nebo 3-komorový profil + přední víko. Profil je předděrovaný v roztečích 25 cm a může být dodán s přepážkou. Dělicí stěna je předděrovaná v rozteči 25 cm pro snadné vkládání kabelů. Je určen pro přímou montáž modulárních přístrojů Altira 45x45 mm. Parapetní kanál je dodáván v balení včetně předního víka a je chráněn fólií. Délka je 2 m. Materiál: PVC. Dvojkomorový 140/55/ m* ISM10300P P85771 Dvojkomorový, spodní komora pro datové kabely 165/55/ m* ISM10400P P85772 Trojkomorový 185/55/ m* ISM10500P Příslušenství pro PVC parapetní kanály Vnitřní roh P89067 * Parapetní kanály jsou dodávány v minimálním balení po 1 ks = 2 metry. Vnitřní roh nastavitelný v rozmezí Materiál: PC/ABS. Pro parapetní kanály 75x55 84/117/117 1 ISM10101P Pro parapetní kanály 95x55 104/117/117 1 ISM10201P Pro parapetní kanály 140x55 149/117/117 1 ISM10301P Pro parapetní kanály 165x55 174/117/117 1 ISM10401P Pro parapetní kanály 185x55 194/117/117 1 ISM10501P P89068 Vnější roh Vnější roh nastavitelný v rozmezí Materiál: PC/ABS. Pro parapetní kanály 75x55 84/105/105 1 ISM10102P Pro parapetní kanály 95x55 104/105/105 1 ISM10202P Pro parapetní kanály 140x55 149/105/105 1 ISM10302P Pro parapetní kanály 165x55 174/105/105 1 ISM10402P Pro parapetní kanály 185x55 194/105/105 1 ISM10502P 22 OpliLine & Altira katalog

23 Parapetní kanály Parapetní kanály OptiLine 45 Produktová nabídka Příslušenství pro PVC parapetní kanály Typ Barva Rozměry A/B/C (mm) P85779 Ohyb, 90, sada Sada obsahuje montážní díl a víko ohybu. Pro vertikální odbočení parapetních kanálů. Materiál: PC/ABS. Balení Kat. č. Pro parapetní kanály 75x55 102/57/102 1 ISM10103P Pro parapetní kanály 95x55 122/57/122 1 ISM10203P Pro parapetní kanály 140x55 167/57/167 1 ISM10303P Pro parapetní kanály 165x55, jen odbočení 192/57/192 1 ISM10403P nahoru Pro parapetní kanály 185x55 212/57/212 1 ISM10503P P85780 Koncovka Koncovka pro parapetní kanály. Opatřena montážními svorkami. Pro zvýšení bezpečnosti lze přišroubovat. Materiál: PC/ABS. Pro parapetní kanály 75x55 79/56/21 2 ISM10104P Pro parapetní kanály 95x55 99/56/21 2 ISM10204P Pro parapetní kanály 140x55 144/56/21 2 ISM10304P Pro parapetní kanály 165x55 169/56/21 2 ISM10404P Pro parapetní kanály 185x55 189/56/21 2 ISM10504P P85781 Stěnový/stropní rámeček Stěnový/stropní rámeček pro krytí průchodu parapetního kanálu stěnou. Lze modifikovat do C nebo L profilu podle montážní situace. Materiál: PC/ABS. Pro parapetní kanály 75x55 130/82/22 1 ISM10105P Pro parapetní kanály 95x55 150/82/22 1 ISM10205P Pro parapetní kanály 140x55 195/82/22 1 ISM10305P Pro parapetní kanály 165x55 220/82/22 1 ISM10405P Pro parapetní kanály 185x55 240/82/22 1 ISM10505P P85782 Kryt spoje, sada Kryt spoje, dodáván a montován spolu se spojkami. Určen pro krytí spojů mezi dvěma PVC profily parapetních kanálů. Snadno odnímatelný v případě potřeby. Materiál: PC/ABS. Pro parapetní kanály 75x55 80/57/100 1 ISM10106P Pro parapetní kanály 95x55 100/57/100 1 ISM10206P Pro parapetní kanály 140x55 145/57/100 1 ISM10306P Pro parapetní kanály 165x55 170/57/100 1 ISM10406P Pro parapetní kanály 185x55 190/57/100 1 ISM10506P P85783` T-kus T-kus určen na spojení vertikálních a horizontálních PVC parapetních krabic různých velikostí. Materiál: PC/ABS. Pro vertikální parapetní kanály 75x55 42/57/97 1 ISM10107P a horizontální parapetní kanály 75x55 Pro vertikální parapetní kanály75x55 52/57/97 1 ISM10207P a horizontální parapetní kanály 95x55, 140x55, 165x55 nebo 185x55 Pro vertikální parapetní kanály140x55 52/57/117 1 ISM10208P a horizontální parapetní kanály 40x55,165x55 nebo 185x55 Pro vertikální parapetní kanály 140x55 52/57/162 1 ISM10308P a horizontální parapetní kanály 140x55,165x55 nebo 185x55 OpliLine & Altira katalog 23

24 Parapetní kanály Parapetní kanály OptiLine 45 Produktová nabídka Příslušenství pro PVC parapetní kanály Typ Barva Rozměry A/B/C (mm) P85785 Přední víko Přední víko, výška 45 mm. Dodáváno s ochrannou fólií. Délka 2 m. Materiál: PVC nebo hliník. Balení Kat. č. Přední víko, PVC 45/16/ m* ISM10900P P85786 Přední víko, hliník, s uzemňovacími sloty Eloxovaný hliník 45/16/ m* ISM10950 P85787 * Přední víka parapetních kanálů jsou dodávána v minimálním balení po 1 ks = 2 metry. Kabelový úchyt Kabelový úchyt se montuje na zadní část profilu parapetních krabic pro uchycení kabelů během instalační fáze. Při montování předního víka jej není třeba odebírat. Materiál: PA. Kabelový úchyt Zelená 32/42/25 5 ISM10901 P85788 P85789 Kabelová přepážka Přepážka odděluje silové a datové kabely v profilech parapetních kanálů. Délka 1 m. Materiál: PVC. Kabelová přepážka 17/47/ m ISM10902 Kryt spoje víka Kryje spoje mezi 2 víky. Materiál: PC/ABS. Kryt spoje pro PVC přední víko 47/20/23 5 ISM10903P P89053 Kryt spoje pro hliníkové přední víko Alu metalická 47/20/23 5 ISM10951 P85790 Spojka Spojuje profily parapetních kanálů. Je možno dodat kryt spoje. Materiál: PC/ABS. Spojka Bílá 4/51/ ISM10904 P85791 Těsnicí pás Těsnicí pás může být použit pro vyplnění prostoru mezi parapetním kanálem a podlahou. Použitelný v rozsahu mm. Materiál: PVC. Těsnicí pás Bílá 17/40/ m ISM10905P P85792 Uzamykací svorka Uzamykací svorka zabraňuje vytržení instalovaných přístrojů 45x45 z parapetního kanálu. Materiál: PC/ABS. Uzamykací svorka 45/23/23 10 ISM10906P P85793 Modulární adaptér Dvojmodulový adaptér pro 1 2 modulární zařízení (např. malých jističů). S průhledným šedým krytem. Materiál: PC+ASA. Modulární adaptér 90/72/45 1 ISM10907P P91380 Stříhací kleště Stříhací kleště pro PVC materiál: použití například při stříhání otvorů v přepážkách PVC parapetních krabic (velikosti 140 a 185) pro snadné pokládání kabelů mezi komory. Taktéž vhodné při stříhání předního víka, kabelových regálů nebo jiného PVC materiálu. Nahrazuje pilku. Materiál: ocel. Střihací kleště Oranžová 230/22/80 1 ISM OpliLine & Altira katalog

25 Parapetní kanály Parapetní kanály OptiLine 45 Produktová nabídka Hliníkové parapetní kanály Typ Barva Rozměry A/B/C (mm) P85773 Balení Kat. č. Instalační parapetní kanály Parapetní kanál tvoří jednokomorový, dvojkomorový nebo trojkomorový profil + přední víko. Profil je předděrovaný v roztečích 25 cm a může být dodán s přepážkou. Je určen pro přímou montáž modulárních přístrojů Altira 45 x 45 mm. Parapetní kanál je dodáván v balení včetně předního víka a je chráněn fólií. Délka je 2 m. Materiál: hliník. Jednokomorový Eloxovaný hliník 75/55/ m* ISM10150 P Jednokomorový Eloxovaný hliník 95/55/ m* ISM10250 P85774 Dvojkomorový Eloxovaný hliník 140/55/ m* ISM10350 P85775 Dvojkomorový, spodní komora pro datové kabely Eloxovaný hliník 165/55/ m* ISM10450 P85776 Trojkomorový Eloxovaný hliník 185/55/ m* ISM10550 * Parapetní kanály jsou dodávány v minimálním balení po 1 ks = 2 metry. Příslušenství pro hliníkové parapetní kanály Vnitřní roh P85797 Vnitřní roh nastavitelný v rozmezí Materiál: PC/ABS, práškový nástřik. Pro parapetní kanály 75x55 Alu metalická 84/117/117 1 ISM10151 Pro parapetní kanály 95x55 Alu metalická 104/117/117 1 ISM10251 Pro parapetní kanály 140x55 Alu metalická 149/117/117 1 ISM10351 Pro parapetní kanály 165x55 Alu metalická 174/117/117 1 ISM10451 Pro parapetní kanály 185x55 Alu metalická 194/117/117 1 ISM10551 P85798 P85799 Vnější roh Vnější roh nastavitelný v rozmezí Materiál: PC/ABS, práškový nástřik. Pro parapetní kanály 75x55 Alu metalická 84/105/105 1 ISM10152 Pro parapetní kanály 95x55 Alu metalická 104/105/105 1 ISM10252 Pro parapetní kanály 140x55 Alu metalická 149/105/105 1 ISM10352 Pro parapetní kanály 165x55 Alu metalická 174/105/105 1 ISM10452 Pro parapetní kanály 185x55 Alu metalická 194/105/105 1 ISM10552 Ohyb, 90, sada Sada obsahuje montážní díl a víko ohybu. Pro vertikální odbočení parapetních kanálů. Materiál: PC/ABS, práškový nástřik. Pro parapetní kanály 75x55 Alu metalická 102/57/102 1 ISM10153 Pro parapetní kanály 95x55 Alu metalická 122/57/122 1 ISM10253 Pro parapetní kanály 140x55 Alu metalická 167/57/167 1 ISM10353 Pro parapetní kanály 165x55 Alu metalická 192/57/192 1 ISM10453 jen odbočení nahoru Pro parapetní kanály 185x55 Alu metalická 212/57/212 1 ISM10553 OpliLine & Altira katalog 25

26 Parapetní kanály Parapetní kanály OptiLine 45 Produktová nabídka Příslušenství pro hliníkové parapetní kanály Typ Barva Rozměry A/B/C (mm) P85800 Balení Kat. č. Koncovka Koncovka pro parapetní kanály. Opatřena montážními svorkami. Pro zvýšení bezpečnosti lze přišroubovat. Materiál: PC/ABS, práškový nástřik. Pro parapetní kanály 75x55 Alu metalická 79/56/21 2 ISM10154 Pro parapetní kanály 95x55 Alu metalická 99/56/21 2 ISM11254 Pro parapetní kanály 140x55 Alu metalická 144/56/21 2 ISM10354 Pro parapetní kanály 165x55 Alu metalická 169/56/21 2 ISM10454 Pro parapetní kanály 185x55 Alu metalická 189/56/21 2 ISM10554 P85801 P85802 P85804 Stěnový/stropní rámeček Stěnový/stropní rámeček pro krytí průchodu parapetního kanálu stěnou. Lze modifikovat do C nebo L profilu podle montážní situace. Materiál: PC/ABS, práškový nástřik. Pro parapetní kanály 75x55 Alu metalická 130/82/22 1 ISM10155 Pro parapetní kanály 95x55 Alu metalická 150/82/22 1 ISM10255 Pro parapetní kanály 140x55 Alu metalická 195/82/22 1 ISM10355 Pro parapetní kanály 165x55 Alu metalická 220/82/22 1 ISM10455 Pro parapetní kanály 185x55 Alu metalická 240/82/22 1 ISM10555 Kryt spoje, kit Kryt spoje, dodáván a montován spolu se spojkami. Určen pro krytí spojů mezi dvěma PVC profily parapetních kanálů. Snadno odnímatelný v případě potřeby. Materiál: PC/ABS, práškový nástřik. Pro parapetní kanály 75x55 Alu metalická 80/57/100 1 ISM10156 Pro parapetní kanály 95x55 Alu metalická 100/57/100 1 ISM10256 Pro parapetní kanály 140x55 Alu metalická 145/57/100 1 ISM10356 Pro parapetní kanály 165x55 Alu metalická 170/57/100 1 ISM10456 Pro parapetní kanály 185x55 Alu metalická 190/57/100 1 ISM10556 T-kus T-kus určen na spojení vertikálních a horizontálních PVC parapetních krabic různých velikostí. Materiál: PC/ABS, práškový nástřik. Pro vertikální parapetní kanály Alu metalická 42/57/97 1 ISM x 55 a horizontální parapetní kanály 75 x 55 Pro vertikální parapetní kanály Alu metalická 52/57/97 1 ISM x 55 a horizontální parapetní kanály 95 x 55, 140 x 55, 165 x 55 nebo 185 x 55 Pro vertikální parapetní kanály Alu metalická 52/57/162 1 ISM x 55 a horizontální parapetní kanály 140 x 55, 165 x 55 nebo 185 x 55 Přední víko P85786 Přední víko, výška 45 mm. Dodáváno s ochrannou fólií. Délka 2 m. Materiál: hliník. Přední víko Eloxovaný hliník 45/16/ m ISM10950 P85787 P85788 Kabelový úchyt Kabelový úchyt se montuje na zadní část profilu parapetních krabic za účelem uchycení kabelů během instalační fáze. Není třeba odebírat ho při montování předního víka. Materiál: PA. Kabelový úchyt Zelená 32/42/25 5 ISM10901 Kabelová přepážka Přepážka odděluje silové a datové kabely v profilech parapetních kanálů. Délka 1 m.materiál: PVC. Kabelová přepážka 17/47/ m ISM OpliLine & Altira katalog

27 Parapetní kanály Parapetní kanály OptiLine 45 Produktová nabídka Příslušenství pro hliníkové parapetní kanály Typ Barva Rozměry A/B/C (mm) P89053 Balení Kat. č. Kryt spoje víka Kryje spoje mezi 2 víky. Materiál: PC/ABS, práškový nástřik. Kryt spoje Alu metalická 46/20/23 5 ISM10951 P85790 P85794 Spojka Spojuje profily parapetních kanálů. Je možno dodat kryt spoje. Materiál: PC/ABS. Spojka Bílá 4/51/ ISM10904 Spojovací/uzemňovací díl Interní spojovací a uzemňovací díl, určen pro spojení a uzemnění 2 hliníikových profilů. Dodáván včetně šroubů. Materiál: zinek. Spojovací/uzemňovací díl Alu metalická 4/6/26 10 ISM10955 P85791 P85792 Těsnicí pás Těsnicí pás může být použit pro vyplnění prostoru mezi parapetním kanálem a podlahou. Použitelný v rozsahu mm. Materiál: PVC. Těsnicí pás Bílá 17/40/ m ISM10905P Uzamykací svorka Uzamykací svorka zabraňuje vytržení instalovaných přístrojů 45x45 z parapetního kanálu. Materiál: PC/ABS. Uzamykací svorka 45/23/23 10 ISM10906P P87195 Modulární adaptér 2-modulový adaptér pro 1 2 modulární zařízení (např. malých jističů). S průhledným šedým krytem.. Materiál: PC+ASA. Modulární adaptér Alu metalická 90/72/45 1 ISM10957 P87196 Uzemňovací svorka Svorka pro napojení uzemňovacího drátu. Materiál: ocel. Uzemňovací svorka 9/9/9 20 ISM10952 P85796 Sada pro uzemnění Sada včetně uzemňovacího drátu s plochými kolíkovými konektory a uzemňovacími svorkami. Sada pro uzemnění Žlutá/zelená L = 200 L = ISM10953 ISM10954 OpliLine & Altira katalog 27

28 Parapetní kanály Parapetní kanály OptiLine 45 Technický popis P87142 P87144 P87146 Design a rozměry Jednokomorový, symetrický Dvojkomorový, symetrický Trojkomorový, asymetrický Podrobný přehled P87143 P87145 Jednokomorový, symetrický Dvojkomorový, asymetrický Technická a materiálová data PVC (samozhášivý, Hustota 1,5 g/cm 3 bez olova a kadmia) Délková roztažnost 60x10 6 / C Absorbce vody Méně než 0,2 % Vnitřní rezistence >10 13 Ω cm Ohnivzdornost UL 94 V0 (0.8 mm) Oheň/dým/jedovatost M1 podle francouzské normy klasifikace NF P Barva Hliník Hustota 2,7 g/cm 3 Délková roztažnost 2,4x10 5 / C Povrchová úprava Přírodně eloxováno PC/ABS Hustota 1,14 g/cm 3 Délková roztažnost 70x10 6 / C Absorbce vody 0,6 % Vnitřní rezistence >10 13 Ω cm Izolační pevnost 19 kv/mm Ohnivzdornost UL 94 HB Barvy Hliníková (nástřik) PA (polyamid), Absorbce vody 2,0 % bezhalogenový Vnitřní rezistence >10 12 Ω cm Izolační pevnost 45 kv/mm Ohnivzdornost UL 94 V0 Barvy Zelená Průsvitná PC+ASA Hustota 1,15 g/cm 3 Délková roztažnost 80x10 6 / C Absorbce vody 0,6 % Vnitřní rezistence >10 13 Ω cm Izolační pevnost 17 kv/mm Ohnivzdornost UL 94 HB Barvy Hliníková PE (polyetylén), Hustota 0,96 g/cm 3 bezhalogenový Délková roztažnost 110x10 6 / C Absorbce vody Méně než 0.2% Vnitřní rezistence >10 16 Ω cm Ohnivzdornost UL 94 HB Barvy Červená Hnědá Černá Stupeň ochrany IP40 Teplotní rozsah Provozní teplota od -25 do +60 C Odolnost proti nárazu PVC parapetní kanály 2J (IK07) PC/ABS příslušenství 2J (IK07) Standardy a certifikace Produkty vyhovují standardům: EN :2005 EN :2002 NFC :1990 (francouzský národní standard) Produkty splňují ustanovení CE značení podle zákona Low Volage Directive 73/27/EEC a 98/68/EEC. 6 P Parapetní kanály 2. Přední víko 3. Vnitřní roh 4. Vnější roh 5. Ohyb, 90, včetně úchytu na zeď 6. Koncovka 7. Stěnový/stropní rámeček 8. Kryt spoje 9. T-kus 10. Kabelový úchyt 11. Kabelová přepážka 12. Kryt spoje víka 13. Spojovací kusy 14. Těsnicí pás 15. Uzamykací svorka 28 OpliLine & Altira katalog

29 Parapetní kanály OpliLine & Altira katalog 29

30 Sloupy Sloupy OptiLine 45 Prezentace P91468 Sloupy s 45mm předním víkem pro přímou montáž přístrojů Altira Sloupy jsou velmi flexibilním řešením pro rozvody elektrické energie, dat a telekomunikací ze stropu k jednotlivým pracovním místům. Jsou vyrobeny z jemně zaoblených hliníkových profilů s vysoce leštěným povrchem. Dodávány jsou v eloxované úpravě nebo práškově lakované. Jsou montovány rozepřením mezi strop a podlahu nebo volně stojící s možností přemísťování. Rádius je 1,5 m. Oba typy jsou k dispozici v jednoduchém nebo dvojitém provedení. Montáž sloupů je velmi jednoduchá a jejich uchycení se provádí bez použití nářadí. Jednoduché sloupy Volně stojící Dvojité sloupy Volně stojící S boxy Volně stojící P P86536 P87200 P86535 P87201 P P P Alu Bílá Alu Bílá Alu Bílá Rozpěrný Rozpěrný Rozpěrný Altira modulární přístroje 45 x 45 mm Systém OptiLine 45 je určen pro přímou montáž přístrojů Altira 45 x 45 mm a poskytuje tak optimální funkčnost a design. Řada přístrojů Altira nabízí širokou škálu zásuvek, vypínačů, datových zásuvek a elektronických prvků jako stmívače, detektory pohybu, termostaty, časovače. P86538 Alu P87198 Bílá P86537 Alu P87199 Bílá P Alu P Bílá 30 OpliLine & Altira katalog

31 Sloupy Sloupy OptiLine 45 Prezentace P90861 P90857 Stabilní a pevný Profily sloupů jsou z hliníku, podstavce a podlahové úchyty jsou z kovových slitin. Stabilní a pevný design. Spolehlivá funkce. Vysoce kvalitní vzhled. Vylepšený čtvercový podstavec Z podstavce může být vysunuta vzpěra Stabilní. Pohodlná instalace blízko stěny. Instalace dvou sloupů zády k sobě. P90859 P90866 P90865 Kvalita provedení a design Sloupy OptiLine jsou vyrobeny z vysoce leštěného hliníku v eloxovém provedení nebo práškově lakované. Profil je štíhlý a zaoblený. Vše je navrženo pro spolehlivou a moderní instalaci. Mnoho možností montáže Sloupy je možno uchytit k různým typům vedení ve stropě. Stropní rámeček je nastavitelný na jakoukoliv tloušťku stropu. P91102 Inovovaný stropní úchyt Jednoduché upevnění bez nářadí. Samozamykací. Rychlá a bezpečná instalace. 400mm rozsah. Mechanismus nezasahuje do kabeláže. Separace kabelů Šroubové otvory Flexibilita Dělicí profil pro dobrou separaci kabelů. Správná vzdálenost mezi datovými a silovými kabely. Plná izolace mezi zakončením a kabely. Otvory podél obou stran sloupů. Pro ozdobné barevné pásky. Pro montáž dodatečného příslušenství - svítidla, kamery apod. Pohyblivý sloup má pevný podstavec a flexibilní trubici. Snadný pohyb sloupu v prostoru kanceláře. Rádius 1,5 m. P97893 P91125 P mm P97899 Uživatelské rozhraní Altira je také určena pro vertikální montáž Optimální zatížení datových kabelů. P90854 P90856 Hladká koncovka Koncovka v litém hliníku s hladce tvarovanými hranami. Zakrývá ostré hrany profilu. Žádné riziko poškození kabelů. OpliLine & Altira katalog 31

32 Sloupy OptiLine 45 a příslušenství Balení po 1 kuse Stropní rámeček jednoduchý Stropní rámeček dvojitý Příchytka ke žlabům Rozpěrné Barva Výška mm Kat. č. Jednoduchý Eloxovaný hliník ISM20100 ISM20102 ISM20104 ISM20120 ISM20810P ISM ISM20101P ISM20103P ISM20105P ISM20121P ISM20810P ISM20814 Dvojitý Eloxovaný hliník ISM20106 ISM20108 ISM20110 ISM20122 ISM20811P ISM ISM20107P ISM20109P ISM20111P ISM20123P ISM20811P ISM20814 Volně stojící Barva Výška mm Kat. č. Jednoduchý Eloxovaný hliník Dvojitý Eloxovaný hliník ISM20112 ISM20114 ISM20130 ISM20113P ISM20115P ISM20131P ISM20116 ISM20118 ISM ISM20117P ISM20119P ISM20133P Rozpěrné s instalačními boxy Barva Výška mm Kat. č. Eloxovaný hliník ISM20140 ISM20142 ISM20144 ISM20552P ISM ISM20141P ISM20143P ISM20145P ISM20552P ISM20554 Volně stojící s instalačními boxy Barva Výška mm Kat. č. Eloxovaný hliník ISM20146 ISM20148 ISM20150 ISM20147P ISM20149P ISM20151P 32 OpliLine & Altira katalog

33 Podstavec kruhový Podstavec čtvercový Stropní rámeček Stropní úchyt Úchyt ke sběrnici Úchyt ke žlabu ISM20808 ISM20809 ISM20812P ISM20816 ISM20815 ISM20813 ISM20808 ISM20809 ISM20812P ISM20816 ISM20815 ISM20813 OpliLine & Altira katalog 33

34 Sloupy Sloupy OptiLine 45 Produktová nabídka Sloupy P P87199 P86538 P Typ Barva Rozměry Balení Kat. č. A/B/C (mm) Sloup, rozpěrný Sloup montovaný rozepřením mezi podlahu a strop. Dodáván v jednoduchém nebo dvojitém provedení. Obsahuje stropní úchyt, koncovky, kabelovou svorku, dělicí profil, podlahový úchyt, sadu pro uzemnění a montážní návod. Rozpětí stropního úchytu je 400 mm. Sloup je dodáván bez přístrojů a kabeláže. Šířka předního víka je 45 mm pro přímou instalaci modulárních přístrojů Altira. Materiál: eloxovaný nebo práškově lakovaný hliník, v bílé barvě RAL Jednoduchý, 2,7-3,1 m Eloxovaný hliník Jednoduchý, 3,1-3,5 m Eloxovaný hliník Jednoduchý, 3,5-3,9 m Eloxovaný hliník Jednoduchý, 3,9-4,3 m Eloxovaný hliník Dvojitý, 2,7-3,1 m Eloxovaný hliník Dvojitý, 3,1-3,5 m Eloxovaný hliník Dvojitý, 3,5-3,9 m Eloxovaný hliník Dvojitý, 3,9-4,3 m Eloxovaný hliník Sloup, rozpěrný s instalačními boxy 3100/68/89 1 ISM20100 ISM20101P 3500/68/89 1 ISM20102 ISM20103P 3900/68/89 1 ISM20104 ISM20105P 4300/68/89 1 ISM20120 ISM20121P 3100/116/90 1 ISM20106 ISM20107P 3500/116/90 1 ISM20108 ISM20109P 3900/116/90 1 ISM20110 ISM20111P 4300/116/90 1 ISM20122 ISM20123P Sloup montovaný rozepřením mezi podlahu a strop opatřený čtyřmi instalačními boxy. Instalační box výšky 558 mm. Dodáván v jednoduchém nebo dvojitém provedení. Obsahuje stropní úchyt, koncovky, kabelovou svorku, dělicí profil, podlahový úchyt, sadu pro uzemnění a montážní návod. Rozpětí stropního úchytu je 400 mm. Sloup je dodáván bez přístrojů a kabeláže. Šířka předního víka je 45 mm pro přímou instalaci modulárních přístrojů Altira. Materiál: eloxovaný nebo práškově lakovaný hliník, v bílé barvě RAL ,7-3,1 m Eloxovaný hliník 3,1-3,5 m Eloxovaný hliník 3,5-3,9 m Eloxovaný hliník /149/140 1 ISM20140 ISM20141P /149/140 1 ISM20142 ISM20143P /149/140 1 ISM20144 ISM20145P P P87201 P86536 P Sloup, volně stojící Sloup volně stojící. Dodáván v jednoduchém nebo dvojitém provedení. Obsahuje flexibilní přívod s adaptérem, kabelovou svorku, dělicí profil, sadu pro uzemnění a montážní návod. Sloup je dodáván bez přístrojů a kabeláže. Podlahový podstavec se objednává zvlášť. Šířka předního víka je 45 mm pro přímou instalaci modulárních přístrojů Altira. Délka flexibilního přívodu je 2 m. Rádius pohybu sloupu je do 1,5 m kolem přípojného bodu ve stropě. Materiál: eloxovaný nebo práškově lakovaný hliník, v bílé barvě RAL Jednoduchý, 2,15 m Eloxovaný hliník /68/89 1 ISM20130 ISM20131P Jednoduchý, 2,45 m Eloxovaný hliník Jednoduchý, 2,9 m Eloxovaný hliník Dvojitý, 2,15 m Eloxovaný hliník Dvojitý, 2,45 m Eloxovaný hliník Dvojitý, 2,9 m Eloxovaný hliník Sloup, volně stojící s instalačními boxy /68/89 1 ISM20112 ISM20113P /68/89 1 ISM20114 ISM20115P /116/90 1 ISM20132 ISM20133P /116/90 1 ISM20116 ISM20117P /116/90 1 ISM20118 ISM20119P Sloup volně stojící, posunovatelný se čtyřmi instalačními boxy. IInstalační box výšky 558 mm. Obsahuje flexibilní přívod s adaptérem, kabelovou svorku, dělicí profil, sadu pro uzemnění a montážní návod. Sloup je dodáván bez přístrojů a kabeláže. Podlahový podstavec se objednává zvlášť. Šířka předního víka je 45 mm pro přímou instalaci modulárních přístrojů Altira. Délka flexibilního přívodu je 2 m. Rádius pohybu sloupu je do 1,5 m kolem přípojného bodu ve stropě. Materiál: eloxovaný nebo práškově lakovaný hliník, v bílé barvě RAL ,15 m Eloxovaný hliník 2,45 m Eloxovaný hliník 2,9 m Eloxovaný hliník /149/140 1 ISM20146 ISM20147P /149/140 1 ISM20148 ISM20149P /149/140 1 ISM20150 ISM20151P 34 OpliLine & Altira katalog

35 Sloupy Sloupy OptiLine 45 Produktová nabídka Příslušenství pro sloupy P86528 Typ Barva Rozměry Balení Kat. č. A/B/C (mm) Podlahový podstavec pro volně stojící sloupy Čtvercový podstavec pro volně stojící sloup se upevňuje ke spodní části jeho profilu pomocí dvou M6 šroubů (dodávány v balení). Z podstavce lze vysunout vzpěru, která zvyšuje stabilitu sloupu. Pokud vzpěra není vysunuta, lze sloup postavit přímo ke stěně, případně k jinému sloupu. Materiál: železná slitina, barvená Podstavec čtvercový Šedá 33/250/346 1 ISM20809 P81547 P86529 Kruhový podstavec pro volně stojící sloup se upevňuje ke spodní části jeho profilu pomocí dvou M6 šroubů (dodávány v balení). Vhodný pro jednoduché i dvojité sloupy. Materiál: železná slitina, barvená. Podstavec kruhový Šedá 29/Ø317 1 ISM20808 P86527 P86532 Stropní rámeček Stropní rámeček určený pro průchod flexibilního přívodu podhledem. Montuje se do otvoru Ø 125 mm a je dodáván spolu s předděrovanou deskou pro uchycení přívodu stahovacími páskami. Desku lze použít jako šablonu pro vstupní otvor Ø 125 mm. Materiál: PC/ABS Stropní rámeček 89/Ø161 1 ISM20812P Stropní rámeček Stropní rámeček pro sloupy jednoduché, dvojité nebo s Ø 65 mm. Zakrývá průchod podhledem. Samolepící. Materiál: PS (polystyrén). Stropní rámeček pro jednoduchý 1/108/129 1 ISM20810P sloup P86531 Stropní rámeček pro dvojitý sloup 1/156/130 1 ISM20811P P92648 Stropní rámeček pro sloup Ø 65 mm 1/Ø115 1 ISM20552P P86524 Úchyt ke žlabu Úchyt ke žlabu včetně montážního materiálu je určen k napojení flexibilního přívodu ke kabelovým žlabům. Materiál: práškově lakovaná ocel. Úchyt ke žlabu 100/15/70 1 ISM20813 P86530 Příchytka ke žlabům se instaluje na bočnici žlabu nebo instalačního kanálu ve stropě pomocí šroubů (součást balení). Maximální tloušťka materiálu v místě přichycení je 10 mm. Přichycení profilu sloupu je možné v celé jeho délce. Materiál: práškově lakovaný hliník. Příchytka ke žlabům 75/50/120 1 ISM20814 P92607 Příchytka ke žlabům, sloup Ø 65 mm 75/Ø72 1 ISM20554 Stropní úchyt P86526 Stropní úchyt je určen pro napojení flexibilního přívodu na strop nebo stěnu. Montážní materiál není součástí balení. Materiál: práškově lakovaný hliník. Stropní úchyt 50/156/90 1 ISM20816 P94503 Úchyt ke sběrnici Úchyt ke sběrnici pro flexibilní přívody Ø 55 mm. Materiál: práškově lakovaná ocel Úchyt ke sběrnici 105/90/70 1 ISM20815 OpliLine & Altira katalog 35

36 Sloupy Sloupy OptiLine 45 Produktová nabídka Příslušenství pro sloupy P92658 Typ Barva Rozměry Balení Kat. č. A/B/C (mm) Přední víko Přední víko má šířku 45 mm. Je opatřeno výčnělky pro uzemňovací svorky. Dodáváno v délce 2 m. Chráněno fólií. Materiál: anodizovaný nebo práškově lakovaný hliník. Přední víko Eloxovaný hliník 45/16/ m* ISM10950 P92659 Přední víko 45/16/ m* ISM10960P P87188 Podlahové upevnění s otvorem pro podlahový přívod Podlahové upevnění pro jednoduché i dvojité sloupy. K podlaze uchycen pomocí šroubů. Slouží k napojení přívodu o rozměru 18 x 75 mm. Pro jednoduchý sloup Šedá RAL /125/102 1 ISM20820 P87189 Pro dvojitý sloup Šedá RAL /125/156 1 ISM20821 P86523 Podlahový přívod Podlahový přívod se skládá ze základního profilu o délce 2 m, s třemi oddíly. Slouží k rozvodu napájení sloupu po podlaze. Materiál: PVC. Podlahový přívod Šedá RAL /75/ m ISM20817 P Podlahový přívod se skládá ze základního profilu o délce 2 m, s třemi oddíly. Slouží k rozvodu napájení sloupu po podlaze. Materiál: hliník, eloxovaný hliník. Podlahový přívod Eloxovaný hliník 18/75/ m ISM20857 P86521 P86522 P87186 Spojovací díl podlahového přívodu Spojovací díl se používá mezi jednotlivými sekcemi podlahového přívodu. Materiál: PVC. Spojovací díl Šedá RAL /50/78 10 ISM20818 Rohový díl přívodu Rohový díl se používá pro vytvoření 90 odbočení mezi sekcemi podlahového přívodu. Materiál: PVC. Rohový díl Šedá RAL /120/ ISM20819 Adaptér podlahového přívodu Adaptér slouží k napojení podlahového přívodu k parapetním kanálům (OptiLine 45) instalovaným v úrovni podlahy. Materiál: PC/ABS. Adaptér 60/63/110 1 ISM20826P P87187 Adaptér Alu metalická 60/63/110 1 ISM20827 P87194 Dělicí profil Dělicí profil s dvěma stěnami. Určen pro instalaci do sloupů a sloupků. Dodávaná délka 0,5 m. Materiál: ABS. Dělicí profil 500/30/52 10 ISM20825 P87191 Ozdobný pásek Ozdobný pásek se upevňuje do otvoru podél stran sloupů a sloupků. Dodává se v délce 5 m. Materiál: silikonová guma. Ozdobný pásek Šedá 5000/Ø3,5 5 m ISM20822 P87192 Ozdobný pásek 5000/Ø3,5 5 m ISM20823P P87193 Ozdobný pásek Oranžová 5000/Ø3,5 5 m ISM OpliLine & Altira katalog
