1 technická zpráva strana 1 TECHNICKÁ ZPRÁVA Název akce : Regulační stanice RS m 3 /hod Betonový skelet, elektroohřev Elektročást typový projekt Proudová soustava : 3 NPE ~ 50Hz 230/400V/TN-S ČSN čl Instalovaný příkon : Pi = 6,2 kw ß = 1 Pp = 6,2 kw Ochrana : základní - samočinným odpojením od zdroje ČSN čl zvýšená - proudovým chráničem ČSN čl doplňujícím pospojováním ČSN čl Prostředí : (klasifikace nebezpečných prostorů - ČSN čl.3.3.) - regulační stanice Z2 - prostor kolem výfukové roury koule o průměru 20 cm Z2 - místnost rozvaděčů BNV - venkovní prostor BNV Stupeň důležitosti dodávky el.energie : 1.00 Všeobecné údaje Projektová dokumentace je vyhotovena jako příklad řešení elektročásti shora uvedené regulační stanice plynu. Zařízení navržená v projektové dokumentaci mohou být použita i od jiných výrobců pokud mají stejné nebo podobné parametry jako zařízení navržená Připojení RS Připojení regulační stanice bude z připojovacího elektroměrového rozvaděče Re osazeného v oplocení regulační stanice. Pro napojení bude využit kabel WL1 CYKY 5Cx6 mm 2. Kabel bude veden v zemi k regulační stanici, kde bude zapojen do rozvaděče regulační stanice RRS. Pokud dojde v trase ke křížení s plynovodem bude kabel uložen do plastové chráničky s minimálním přesahem 2m na každou stranu potrubí Elektroinstalace Návrh elektroinstalace vychází ze zpracovaného návrhu stavebních úprav objektu. Pro stanovení výchozích parametrů byla vzata do úvahy výkonová rozvaha pro osvětlení jednotlivých prostor a potřeba el.energie pro zařízení technologie t.j. především topné těleso pro předehřev plynu. Při návrhu osvětlení bylo postupováno dle ČSN umělé osvětlení vnitřních prostorů. Instalace v objektu bude provedena vodiči CYKY, CSSS a CMFM uloženými na povrchu v pancéřových trubkách. Trasa od rozvaděče do místnosti regulační stanice bude provedena plastovým korýtkem 120/40 mm.v prostoru RS jsou kabely uloženy v pancéřových trubkách. Způsobu uložení vodičů bude odpovídat také použití instalačních přístrojů.

2 technická zpráva strana 2 Elektroinstalace regulační stanice zahrnuje napojení zářivkového svítidla pro osvětlení prostoru objektu. Pro osvětlení místnosti regulační stanice bude použito nevýbušné zářivkové svítidlo typu 2136.ZII.EMP/VS/2x36W výrobce ELEKTRO LUMEN s.r.o. Hranice. Aby bylo zabráněno případnému vzniku statické elektřiny na plastovém svítidle, bude toto označeno tabulkou "Čistit pouze vlhkými utěrkami z přírodního nebo antistatického materiálu!! ". Neotvírat pod napětím!!! Při návrhu osvětlení bylo postupováno dle ČSN umělé osvětlení vnitřních prostorů. Ovládání veškerého osvětlení v regulační stanici je spinačem instalovaným v místnosti rozvaděčů. Je použit jeden jednopólový spinač č.1, který spíná osvětlení v místnosti s kotlem a dvoupólový spinač, který spíná osvětlení v regulační stanici (střední i krajní vodič).v rozvaděči je instalována zásuvka 230V ovládaná spinačem. Ochrana zásuvky je provedena proudovým chráničem s vybavovacím proudem 30 ma. Elektroinstalace regulační stanice zahrnuje osvětlení, napojení předehřivače a termostatu udržujícího provozní teplotu plynu. V samostatné dokumentaci je zpracován elektronický záznam dat. Pro regulační stanici je použit typový plastový rozvaděč firmy TECHKO Brno, typ RSS 01P S1Z. Rozvaděč slouží pro napájení elektrického předehřivače plynu pro provozní a záložní řadu. Teplota je snímána dvojitým odporovým čidlem.v rozvaděči jsou připojeny dva koncové spinače bezpečnostních uzávěrů, vypínací termostat a tepelná pojistka předehřivače. Koncové spinače jsou do instalace zapojeny přes nevýbušnou krabici GENERI. Přes spinač je ovládána zásuvka pro případné napojení pro pájení nebo pro možnost použití ručního elektrického nářadí. Rozvaděč umožňuje jak ruční tak i automatický provoz. Dojde-li k selhání termostatu a teplota na předehřivači dále stoupá, nastane přetavení příslušné tavné pojistky a tím k odpojení předehřivače. Přetavení je signalizováno světelným návěštím. V případě, že dojde k uzavření bezpečnostního uzávěru při provozu záložní řady (koncové spinače SQ1, SQ2), relé v rozvaděči přeruší napájení všech technologických obvodů regulační stanice Rozváděče 4.01 Rozváděč Re Rozvaděčový pilíř je složen ze dvou plastových skříní a spodního koncovkového plastového podstavce. Skříně i podstavec jsou vyrobeny z materiálu LEXAN, který je tvarově i barevně stálý. Je samozhášecí, odolný proti kyselinám i zásadám a je stabilizovaný na UV záření. Koncovkový díl a skříně jsou navzájem sešroubovány a tvoří tak celý pilíř. Stěny a dveře skříní i kryty koncovkového prostoru jsou zpevněny svislými prolisy. Vrchní skříň má z přední strany dveře opatřené energetickým zámkem a prolisovaným výstražným trojúhelníkem s výstražným bleskem. Dveře skříně jsou jednokřídlové plastové zavěšené na dvou závěsech. Je možné je vyjmout pouze v odemčeném stavu. Otvor ve dveřích pro klíč je chráněn krytkou z plastu. Také zámek je z vnitřní strany dveří opatřen plastovým krytem. Spodní skříň je vybavena dveřmi zepředu i zezadu. Provedení dveří je stejné jako u skříně vrchní. Vnitřní konstrukce pro upevnění přístrojů je provedena z pokovené oceli. V horní skříni ( dále R1) je instalován hlavní jistič a elektroměr. Krycí deska je upravena na plombování. Spodní skříň ( dále R2) je rozdělena přepážkou na dva samostatné prostory. V přední plombovatelné části jsou osazeny svorky pro připojení přívodního kabelu a nožové pojistky. V zadní části, která je opět přístupná dveřmi jsou osazeny svorky pro připojení výstupního kabelu a 1.st. přepěťové ochrany s jejím spinačem. Tato část pilíře není plombovaná. Na zadní straně pilíře je osazen hlavní spinač regulační stanice

3 technická zpráva strana 3 Dodavatelem skříní je fy.madekop Vrbice. Skříně jsou vyrobeny v rozměrech : Podstavec má rozměry : šířka 480 mm šířka 480 mm výška 580 mm výška 600 mm hloubka 240 mm hloubka 240 mm Základní technické parametry typové označení rozváděče PP 1 rozměry šířka 480 mm výška 1760 mm hloubka 240 mm jmenovitý proud 20A jmenovité napětí 230/400V krytí IP 43 krytí při otevřených dveřích IP 20 rozvodná soustava : 3PEN AC 50Hz 230/400V/TN-C-S (ČSN ) ochrana : základní -samočinným odpojením od zdroje (ČSN l ) Přístrojová náplň skříň R1 : FA1 hlavní jistič 20A/B/3 KWh elektroměr skříň R2 : FU1 pojistky PN00 gl/gg 35A FV1-FV3 svodiče bleskového proudu B QM2 vypínač svodičů 40A zadní stěna QM1 hlavní vypínač RS - 40A Pokyny pro montáž Montáž rozvaděče je nutno provádět ve svislé poloze. Upevnění na betonový základ je možné provést pomocí hmoždinek a šroubů. POZOR!!! Minimální rozměr plochy základu pro upevnění pilíře 350 x 700 mm. Údržba zařízení Veškeré práce prováděné uvnitř rozvaděče je nutné provádět v beznapěťovém stavu. Jedenkrát za rok se provede celková revize rozvaděče, dotažení šroubových spojů, vyčištění vnitřního prostoru apod. Výměnu vadných pojistek je nutno provádět za pojistky stejné hodnoty. Typový rozvaděč je přístupný z obou stran Rozváděč RRS Pro regulační stanici je použit plastový rozvaděč RRS 01P S1Z firmy TECHKO Brno, který je osazen na stěně v místnosti rozvaděčů. Rozvaděč je složen ze dvou izolačních skříní. Slouží k napájení a ovládání elektrického zařízení vysokotlakých regulačních stanic vybavených elektroohřevem. Rozvaděč je vybaven hlavním pojistkovým odpínačem proudové hodnoty 16A a proudovým chráničem s vybavovacím proudem 30 ma pro jištění zásuvky určené pro ruční elektrické nářadí. Zásuvka je vybavena spinačem. V rozváděči je instalován spinač pro ovládání osvětlení regulační stanice Hromosvody Objekt bude chráněn před atmosférickou elektřinou dvěma jímacími tyčemi, osazenými na hřebeni střechy stanice. Tyče budou našroubovány do otvorů po vyjmutí nosných ok.

4 technická zpráva strana 4 Kromě toho bude soustava doplněna jedním pomocným jímačem vytvořeným cca 300 cm vodiče FeZn 10 mm, který bude osazen na odfuku. Propojení bude provedeno vodičem FeZn 8 mm. Svody ze střechy budou provedeny také svodičem FeZn 8mm. Od zkušební svorky, osazené ve výši cca 1,8m nad zemí, bude svodové vedení pokračovat vodičem FeZn 10 mm do země k zemnímu okružnímu vedení, které je provedeno páskem FeZn 30/4mm. Svodové vedení bude od zkušební svorky chráněno ochranným úhelníkem. Veškeré střešní svorky budou chráněny před korozí barvou. Svorky zkušební musí zůstat bez nátěru. Svody budou přehledně označeny pořadovým číslem a symbolem napojení Ochranné pospojování Vodivé předměty a potrubí ve stanici budou pospojovány a zemněny spolu s hromosvody. Pospojovány budou i spodní příruby vstupního a výstupního potrubí, které budou propojeny přivařením se základním rámem. Spodní a vrchní příruba musí být spojena minimálně dvěma šrouby s vějířovými podložkami jak pod hlavou šroubu tak pod maticí. Obě ocelové desky, které jsou použity pro průchody kabelů a teplovodního potrubí budou pospojovány vodičem FeZn 8 mm, který bude přivařen k základnímu rámu stanice. K vodiči od desek bude potom vodičem CY 6 mm 2 připojeno ochranné pospojování obou kotlů. K základnímu rámu stanice budou opět vodičem FeZn 8 mm pospojovány zárubně obou vrat a vstupních dveří do místnosti s kotli. Vodičem CY 6 mm 2 budou připojeny k základnímu rámu také kovové rámy průvětrníků a všech dveří. Napojení ochranného pospojování regulační stanice na zemnicí soustavu bude přes zkušební svorky, pro něž budou použity svorky SZa. Svorky budou zapojeny dle výkresu a umístěny ve vzdálenosti minimálně 50 mm od stanice a ve výšce 300 mm nad zemí. Vývody budou přehledně označeny pořadovým číslem a symbolem napojení Uzemňovací soustava Uzemňovací soustava bude provedena zemnicím páskem FeZn 30/4 mm, který bude uložen v základech oplocení regulační stanice. Minimální hloubka jejího uložení je 40 cm. Všechny zemní spoje budou provedeny oboustrannými sváry délky 100 mm. Každý zemní spoj bude nejdříve natřen asfaltovým lakem, obalen jutou a pak zalit do asfaltového lože. Při křížení s plynovodním potrubím bude pásek uložen v ochranné trubce LPe průměru 100 mm a délky min. 2m na každou stranu potrubí. Hodnota zemního odporu uzemňovací soustavy nesmí přesáhnout 10. V případě, že naměřená hodnota zemního odporu v protilehlých rozích bude větší bude soustava doplněna systémem rovnostranného trojúhelníka.. Při křížení zemního vedení s jakýmkoliv podzemním vedením musí být zemnicí pásek veden pod kříženým vedením ve vzdálenosti minimálně 0,5m. Všechny svody budou při přechodu do země chráněny ve smyslu ČSN t.j. 200 mm nad zemí a 300 mm v zemi a přehledně označeny pořadovým číslem a symbolem napojení Obsluha a bezpečnost práce Návrh technického řešení je vypracován v souladu s platnými normami ČSN. Práce elektro v rozvaděčích a práce na elektrickém zařízením smí provádět pouze osoba s kvalifikací "znalá" přezkoušená ze základních elektrotechnických a bezpečnostních předpisů dle vyhlášky 50/1978 paragraf 6, skupina B. Dle TPG odstavec Práce nesmějí být prováděny osamoceným zaměstnancem. Na zařízení musí být prováděna pravidelná údržba a prohlídky dle platných norem a předpisů. Revize nutno provádět v intervalu dvou let. Osoby určené k obsluze el. zařízení musí být náležitě a prokazatelně proškoleny a obeznámeny s provozním zařízením a nebezpečím, jež může vzniknout při práci - ČSN

5 technická zpráva strana 5 Zařízení bude provozováno dle provozního řádu, který si zpracuje provozovatel. Pomůcky určené k obsluze provozu a zajištění bezpečnosti podle ČSN musí být zajištěny před uvedením zařízení do zkušebního provozu. Ochranné a pracovní pomůcky musí být udržovány provozuschopné a mimo použití vždy řádně uloženy na přístupných místech. Ochranné a pracovní pomůcky nejsou součástí dodávky el. zařízení. Provozovatel zhotoví pro objekt požární předpisy, s kterými seznámí příslušné pracovníky. V požárních předpisech bude určeno, které části el. zařízení a jak se budou při požáru vypínat. Předpokladem pro řádný a trvalý provoz el. zařízení je správná obsluha a údržba el. zařízení dle příslušných norem a pokynů výrobců. POZOR!! Po usazení regulační stanice na místo je nutné provést dotažení všech ucpávek a všech šroubových spojů v instalaci. Před uvedením zařízení do provozu provede dodavatel výchozí revizi dle ČSN Revizní technik musí mít oprávnění tř.b pro prostory s SNV Soupis vodičů číslo druh barva průřez Soupis vodičů svorka RRS 04P S1 N PE svork. spojuje od do WL1 CYKY 5C 5 x 6 U,V,W / / Xe Re RRS WL2 CYKY 3C 3 x 1,5 34 / / X RRS K0 WL2.1 CYKY 3C 3 x 1,5 - / / - K2 EL1 WL2.2 CYKY 3C 3 x 1,5 - / / - K2 EL2 WL2A CYKY 4A 4 x 1,5 - // - - K2 QM1 WL2B CYKY 2A 2 x 1, K2 QM2 WL3 CYKY 5C 5 x 4 27,28,29 - / X RRS EH1 WL4 CYKY 3C 3 x 1, / X RRS K2 WS1 CSSS 3B 3 x 1,5 65,66 - / K1 RRS ST1 WS2 CSSS 3B 3 x 1,5 66,67 - / K1 RRS FUT1 WS3 CMFM 4D 5 x 1 45,46,47,48 - / X RRS BT1 WS4 CYKY 3B 3 x 1,5 63,65 - / X RRS K1 WS4.1 CYKY 3B 3 x 1,5 1,2 - / X1 K1 SQ1 WS4.2 CYKY 3B 3 x 1,5 3,4 - / X1 K1 SQ2

6 technická zpráva strana Práce prováděné v místě osazení RS Po osazení regulační stanice v místě jejího použití provede oprávněná organizace následující práce : 1. šrouby na vstupní a výstupní přírubě plynového potrubí doplnit vějířovými podložkami 2. spojit komínek odfukového potrubí plynu s uzemňovací soustavou 3. provést spojení vstupního a výstupního potrubí s uzemňovací soustavou provařením se základním rámem 4. provést montáž nadzemní části hromosvodů po SZ dle projektové dokumentace 5. provést montáž uzemnění dle projektové dokumentace 6. seřídit předehřev plynu a po vpuštění plynu provést funkční zkoušku 7. připojení rozváděče regulační stanice RRS z rozváděče Re 8. přechodový odpor všech armatur musí být menší než 0,1 Ω 9. zajistit napojení na rozvodnou síť NN Poznámka : pro práce 1 až 8 je nutné, aby prováděcí firma měla oprávněn pro práce v prostorech s nebezpečím výbuchu hořlavých plynů a par Podmínky pro provedení výchozí revize Pro provedení výchozí revize je nutné doložit oprávnění dodavatelské firmy elektročásti a splnit následující podmínky : 1. montáž a revize uzemnění, napojení hromosvodů a ochranného pospojování oprávnění "B" 2. montáž a revize přípojky NN po Re oprávnění "A" 3. připojení z Re do RRS oprávnění "B" Závěr Projektová dokumentace byla zpracována v souladu s uvedenými platnými předpisy a normami ČSN. NV č.17, 18,23,24/2003 Sb. NV č. 405, 406/2004 Sb. NV Č. 101/2005 Sb. Vyhl. Č. 20 /1979 Sb. Vyhl. Č. 48 /1982 Sb. Vyhl. Č. 50 /1978 Sb. ČSN použití výstražných tabulek ISO 3864 ČSN předpisy pro značení holých a izol. vodičů barvou a číslicemi ČSN elektrotechnické předpisy. Revize elektrických zařízení ČSN EN ed. 2 - elektrická zařízení pro výbušnou plynnou atmosféru Část 17: Revize a preventivní údržba elektrických instalací v nebezpečných prostorech jiných než důlních) ČSN ochrana před nebezpečnými účinky statické elektřiny ČSN stanovení základních charakteristik ČSN všeobecné předpisy ČSN uzemnění a ochranné vodiče ČSN výběr a stavba el.zařízení - dovolené proudy ČSN použití ochr. opatření pro zajištění bezpečnosti ČSN elektrické instalace budov - Část 6-61: Revize - Výchozí revize ČSN EN elektrická zařízení pro výbušnou plynnou atmosféru část 10: určování nebezpečných prostorů ČSN EN elektrická zařízení pro výbušnou plynnou atmosféru část 14: Elektrické instalace v nebezpečných prostorech (jiných

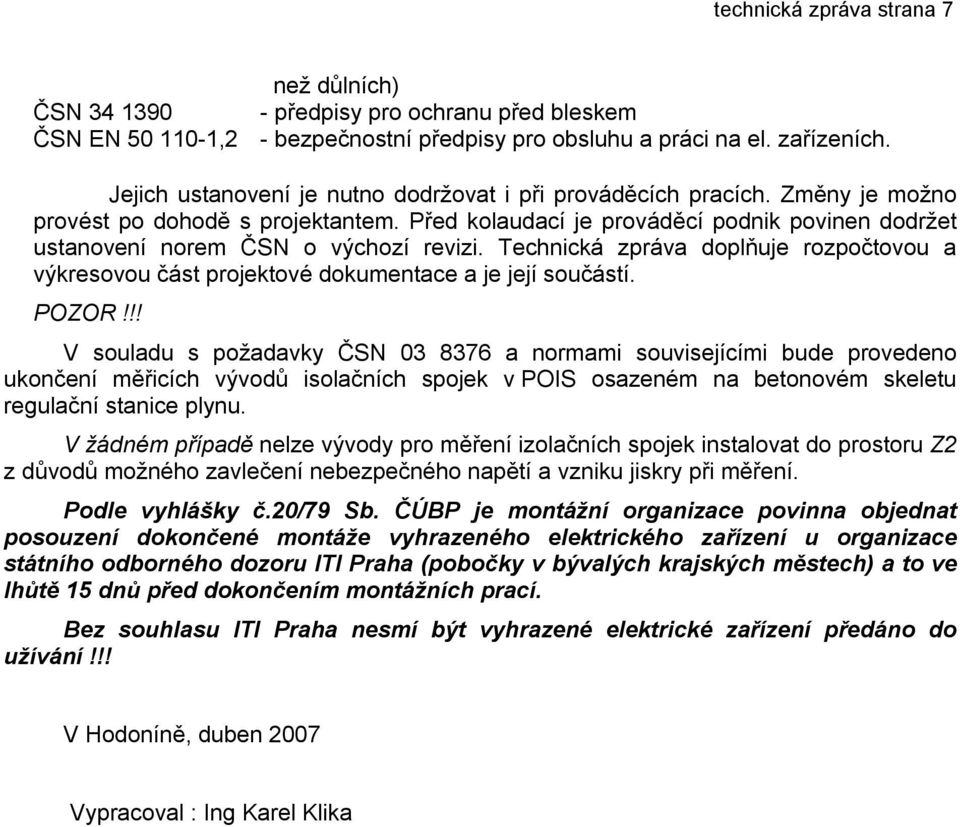

7 technická zpráva strana 7 než důlních) ČSN předpisy pro ochranu před bleskem ČSN EN ,2 - bezpečnostní předpisy pro obsluhu a práci na el. zařízeních. Jejich ustanovení je nutno dodržovat i při prováděcích pracích. Změny je možno provést po dohodě s projektantem. Před kolaudací je prováděcí podnik povinen dodržet ustanovení norem ČSN o výchozí revizi. Technická zpráva doplňuje rozpočtovou a výkresovou část projektové dokumentace a je její součástí. POZOR!!! V souladu s požadavky ČSN a normami souvisejícími bude provedeno ukončení měřicích vývodů isolačních spojek v POIS osazeném na betonovém skeletu regulační stanice plynu. V žádném případě nelze vývody pro měření izolačních spojek instalovat do prostoru Z2 z důvodů možného zavlečení nebezpečného napětí a vzniku jiskry při měření. Podle vyhlášky č.20/79 Sb. ČÚBP je montážní organizace povinna objednat posouzení dokončené montáže vyhrazeného elektrického zařízení u organizace státního odborného dozoru ITI Praha (pobočky v bývalých krajských městech) a to ve lhůtě 15 dnů před dokončením montážních prací. Bez souhlasu ITI Praha nesmí být vyhrazené elektrické zařízení předáno do užívání!!! V Hodoníně, duben 2007 Vypracoval : Ing Karel Klika

8 technická zpráva strana 8 Protokoly,osvědčení a oprávnění Certifikát - zářivkové svítidlo 2136.ZII.MP/VS číslo FTZÚ 01 Ex 0368 Příloha 1 k certifikátu číslo FTZÚ 01 Ex 0368 Prohlášení o shodě - zářivkové svítidlo 2136.ZII.MP/VS Certifikát - nevýbušná průchodka JORK číslo DMT 02 ATEX E 047 X Certifikát - nevýbušné víčko JORK číslo DMT 03 ATEX E 049 Prohlášení o shodě rozvaděč TECHKO Certifikát - elektroohřev 6kW TECHKO číslo FTZÚ 02 ATEX 0170 Prohlášení o shodě - elektroohřev 6kW TECHKO Certifikát typu - krabice GENERI číslo FTZÚ 02 ATEX 0201 Certifikát typu - snímače teploty číslo FTZÚ 02ATEX 0223X Prohlášení o shodě - snímač teploty do jímky Certifikát typu - koncový spínač KS 06 číslo FTZÚ 02ATEX 0174X Prohlášení o shodě KS 06
