1 precision. power. simplicity. Power. Přesné stroje a nástroje pro obrábění konců trubek C Z > 03/2008 K a t a l o g precision. power. simplicity. orbitalum tools gmbh Freibühlstraße 19 D Singen Tel. +49 (0) Fax +49 (0)

2 Naše novinky Stroje k dělení a úkosování trubek GF 4 (AVM/MVM) Stanovujeme měřítka! Více než 40 let nadšení zákazníci na celém světě - nová generace pil na trubky, pracující na principu oběžného řezání, vyvinutém fi rmou Orbitalum Tools (dříve +GF+), nyní s mnoha novými inovativními funkcemi a ergonomickým designem: Varianty s modulem posuvu AVM nebo MVM pro automatický nebo mechanizovaný dělicí řez Větší mobilita díky výrazně menší hmotnosti stroje Optimálně ergonomická rukojeť motoru, což umožňuje bezpečnou a vzpřímenou polohu obsluhy a dělení trubkových kolen bez přestavby stroje Integrovaná laserová ryska označující místo řezu Otočné upínací čelisti z hliníkové slitiny pro dělení krátkých kusů trubek a dělení trubek menších průměrů při minimálních vibracích Multifunkční klíč pro veškeré seřizování stroje Optimalizovaný rozsah otáček ot/min, ideální také pro dělení vysoce dolných materiálů (Hastelloy, P91 atd..) aniž by bylo zapotřebí dosazovat redukční převodovku...více od strany 6 Stroje k dělení a úkosování trubek GF 20 AVM Vysoce výkonné řešení pro dělení trubek o průměru mm. Dělení a úkosování trubek z vysokolegované (nerez) oceli, nízkolegované a nelegované oceli, materiálů na odlitky a neželezných kovů metodou oběžného řezání rychlostí řádově za sekundy. Inteligentní modul AVM reguluje posuv a dělicí operace je automatizovaná. Přednosti: Kolmé opracování, bez otřepu a zastudena Optimální příprava pro automatizovaný svařovací proces Robustní konstrukce se silným pohonem Jedinečný, automatizovaný proces oběžného dělení Výškově přestavitelný zvedací stůl...více od strany 8 Stroje k čelnímu zarovnávání trubek RPG 2.5 RPG 2.5 Aku K bezotřepovému a kolmému zarovnávání tenkostěnných trubek a mikrofitinků z nerez oceli do D 38,1 mm (RPG 1.5) resp. do 63,5 mm (RPG 2.5). Přesné opracování konců trubek pro orbitální svařování za příznivou cenu. Přednosti: Vysoká jakost obrobeného povrchu čela trubky Bez otřepu a kolmo Systém rychlé výměny nástrojů, kruhových upínacích čelistí a trubek Opracování tenkostěnných trubek a mikrofitinků z nerez oceli (V4A) Vyměnitelné břitové destičky se dvěma břity a s vysoce otěruvzdorným povlakem Elektromotor s elektronickou regulací otáček Posuv s milimetrovým dělením stupnice pro optimální výsledek Pro opracování není zapotřebí žádných dalších nástrojů Přenosný a lehký stroj pro mobilní a bezpečné použití Díky speciálním vloženým kruhovým upínacím čelistem lze do RPG 2.5 použít také kruhové upínací čelisti od strojů RPG více od strany 30 orbitalum tools gmbh Freibühlstraße Změny 19 vyhrazeny. D Singen Platí naše Tel. +49 všeobecné (0) prodejní - 0 Fax podmínky +49 (0)

3 Strana Technika k dělení a úkosování trubek 5 Technika k obrábění konců trubek 27 Technika k broušení elektrod 53 Technika k řezání závitů a k utěsňování závitů 57 Technika pro rozvody z měděných trubek 63 Příslušenství pro dílnu a na stavbu 67 Übersicht Přehled 3

4 l Výstavba technologických zařízení Vysoce čistá média Polovodiče Elektronika Farmacie Biotechnika Potravinářský průmysl a výroba nápojů Chemický průmysl Letectví a kosmonautika l Lodní stavitelství Výstavba energetických zařízení Elektrárny Ropa a plyn l Petrochemie Technika zásobování energiemi Voda a plyn Vytápění Větrání a chlazení Sprinklery 4 Trhy a uplatnění

5 Stroje k dělení a úkosování trubek Přenosné pily na trubky Příslušenství ke strojům Odřezávač kovových trubek Strana GF 4 (AVM/MVM) 6 GF 20 AVM 8 RA 2, RA 6, RA 8, RA 12 (AVM/MVM) 10 RA 21 S 12 RA 41 Plus 13 Příslušenství 14 Pilové kotouče a frézy 18 PS 4.5, PS Příslušenství 22 SCORP 220 Plus, SCORP Pilové kotouče 24 MRA 25 Příslušenství 26 NOVÉ NOVÉ NOVÉ Technika k dělení a úkosování trubek 5

6 GF Stroje k dělení a úkosování trubek Kolmé opracování, bez otřepu a zastudena Systém upínání tenkostěnných a tlustostěnných trubek nezpůsobující deformace Optimální příprava pro automatizovaný svařovací proces Robustní konstrukce se silným pohonem Jedinečný, automatizovaný proces oběžného dělení GF 4 (AVM/MVM) GF 4 GF 4 AVM Stanovujeme měřítka! Více než 40 let nadšení zákazníci na celém světě - nová generace pil na trubky, pracující na principu oběžného řezání, vyvinutém fi rmou Orbitalum Tools (dříve +GF+), nyní s mnoha novými inovativními funkcemi a ergonomickým designem Toto je nové: Větší mobilita díky výrazně menší hmotnosti stroje Varianty s modulem posuvu AVM nebo MVM pro automatický nebo mechanizovaný dělicí řez Integrovaná laserová ryska označující místo řezu Optimalizovaný rozsah otáček ot/min, ideální také pro dělení vysoce dolných materiálů (Hastelloy, P91 atd..) aniž by bylo zapotřebí dosazovat redukční převodovku Konektor tvořený šroubovací rychlospojkou: jednoduchá a pohodlná výměna napájecího kabelu Optimálně ergonomická rukojeť motoru, což umožňuje bezpečnou a vzpřímenou polohu obsluhy a dělení trubkových kolen bez přestavby stroje Optimalizovaný kryt pilového kotouče, chránící uživatele před odletujícími třískami je s otvorem umožňujícím odměřovat délku trubky měřítkem Multifunkční klíč pro veškeré seřizování stroje Otočné upínací čelisti z hliníkové slitiny pro dělení krátkých kusů trubek a dělení trubek menších průměrů při minimálních vibracích Blokování otočného tělesa chrání před nedovoleným použitím a krádeží Varianty posuvu: GF 4 AVM* Stroje k dělení a úkosování trubek se zabudovaným ozubeným věncem a modulem pro automatický posuv AVM. Inteligentní modul AVM hlídá průběžně sílu posuvu v závislosti na potřebném výkonu, čímž se zvyšuje životnost pilového kotouče. GF 4 MVM* Stroje k dělení a úkosování trubek s modulem pro ruční posuv MVM. Přídavný modul na stroji usnadňuje opracování trubek tím, že posuv je vyvozován ručně, ovládáním ručního kolečka. Takto je otočné těleso vedeno plynulým pohybem kolem trubky, pohodlně a s minimálním vynaložením síly. GF 4 MVM Obsah dodávky: 1 stroj k dělení a úkosování trubek GF 4 (AVM/MVM)* 1 přepravní bedna 1 pilový kotouč (obj. č ) 1 upínací deska 1 sada nářadí 1 tuba maziva na pilové kotouče GF TOP (obj. č ) 1 tuba speciálního převodového oleje (obj. č ) 1 návod k obsluze a seznam náhradních dílů * Modul pro automatický resp. ruční posuv AVM / MVM je při dodání již namontován na pile na trubky 6 Technika k dělení a úkosování trubek

7 Všechny stroje jsou vybaveny přívodním kabelem s otočným kontaktem. Elektrický pohon jednofázovým střídavým elektromotorem: Výkon: 1,8 kw Třída ochrany I (GF 4 AVM), třída ochrany II (GF 4 (MVM)) Plynulá elektronická regulace otáček a ochrana proti samovolnému rozběhu: ot/min Rozsah použití [inch] Průměr trubky Tloušťka stěny v závislosti na mater Vnitřní D trubky min, pilový kotouč D 63 mm Vnitřní D trubky min, pilový kotouč D 68 mm Vnitřní D trubky min, pilový kotouč D 80 mm Název Provedení Obj. č. kg GF V, 50/60 Hz EU ,000 GF V, 50/60 Hz EU ,000 GF 4 AVM V, 50/60 Hz EU ,000 GF 4 AVM V, 50/60 Hz EU ,000 GF 4 MVM V, 50/60 Hz EU ,000 GF 4 MVM V, 50/60 Hz EU ,000 Technika k dělení a úkosování trubek 7

8 GF Stroje k dělení a úkosování trubek Kolmé opracování, bez otřepu a zastudena Optimální příprava pro automatizovaná svařovací proces Robustní konstrukce se silným pohonem Jedinečný, automatizovaný proces oběžného dělení Výškově přestavitelný zvedací stůl GF 20 AVM Stroj k dělení a úkosování trubek s modulem pro automatický posuv AVM*. Inteligentní modul AVM reguluje posuv a dělicí operace je automatizována. Dělení a úkosování trubek z vysokolegované (nerez) oceli, nízkolegované a nelegované oceli, materiálů na odlitky a neželezných kovů metodou oběžného řezání rychlostí řádově za sekundy. Zvedací stůl Je obsažen v dodávce. Může být použit také ve spojení se strojem k dělení a úkosování trubek RA 12. Jednoduchá montáž pily přímo na desku stolu. Upevnění RA 12 pouze pomocí rychloupínací desky. Mechanické výškové přestavení pomocí ruční kliky. Velmi stabilní a robustní provedení díky ocelové konstrukci. Včetně sběrné nádoby na třísky. GF 20 AVM se zvedacím stolem Obsah dodávky: 1 stroj k dělení a úkosování trubek GF 20 AVM* 1 přepravní bedna 1 zvedací stůl (obj. č ) 1 pilový kotouč (obj. č ) 1 sada nářadí 1 ruční rozprašovač s chladicí řeznou kapalinou KSS-TOP (obj. č ) 1 tuba maziva na pilové kotouče GF TOP (obj. č ) 1 tuba speciálního převodového oleje (obj. č ) 1 návod k obsluze a seznam náhradních dílů * Modul pro automatický posuv AVM se dodává už namontovaný na pile na trubky. Pila je vybavena napájecím kabelem včetně otočného kontaktu. Elektrický pohon jednofázovým střídavým elektromotorem Výkon: 1,8 kw Třída ochrany I Plynulá elektronická regulace otáček a ochrana proti samovolnému rozběhu: ot/min Rozsah použití/rozměry Vnitřní D trubky min, pilový kotouč D 80 mm 295 mm 11.6 inch Vnitřní D trubky min, pilový kotouč D 100 mm 275 mm 10.8 inch Vnější průměr trubky mm inch Tloušťka stěny max. 15 mm 0.59 inch Rozměry GF 20 vč. zvedacího stolu (v x š x hl.) cca x 94 x 63 cm x 37 x 24.8 inch Rozměry zvedacího stolu min.-max. (v x š x hl.) cca 44,5-70,5 x 94 x 63 cm x 37 x 24.8 inch Nosnost zvedacího stolu max kg 2.645,5 lbs Název Provedení Obj. č. kg GF 20 AVM V, 50/60 Hz EU ,000 GF 20 AVM V, 50/60 Hz EU ,000 8 Technika k dělení a úkosování trubek

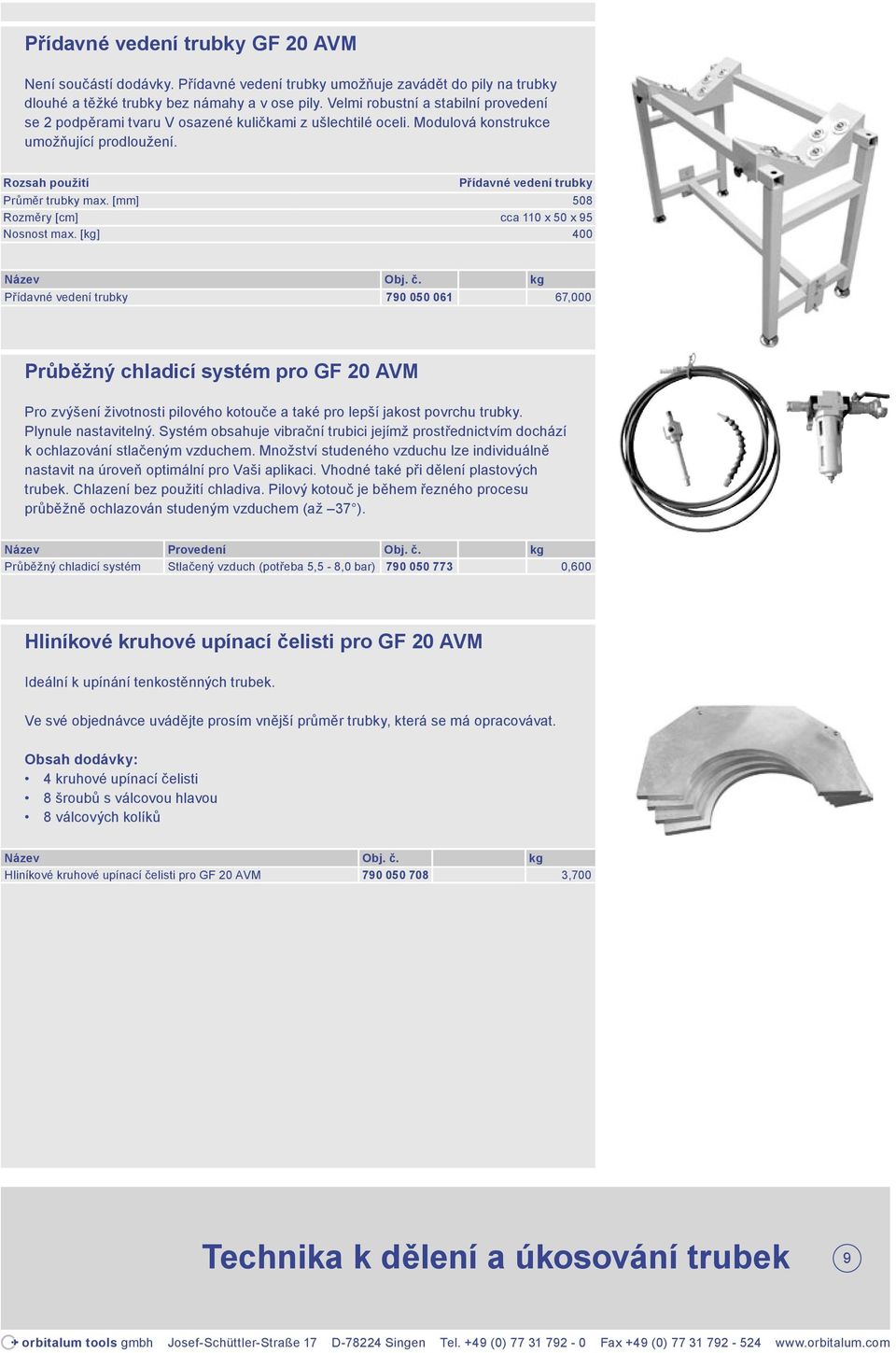

9 Přídavné vedení trubky GF 20 AVM Není součástí dodávky. Přídavné vedení trubky umožňuje zavádět do pily na trubky dlouhé a těžké trubky bez námahy a v ose pily. Velmi robustní a stabilní provedení se 2 podpěrami tvaru V osazené kuličkami z ušlechtilé oceli. Modulová konstrukce umožňující prodloužení. Rozsah použití Přídavné vedení trubky Průměr trubky max. 508 Rozměry [cm] cca 110 x 50 x 95 Nosnost max. [kg] 400 Přídavné vedení trubky ,000 Průběžný chladicí systém pro GF 20 AVM Pro zvýšení životnosti pilového kotouče a také pro lepší jakost povrchu trubky. Plynule nastavitelný. Systém obsahuje vibrační trubici jejímž prostřednictvím dochází k ochlazování stlačeným vzduchem. Množství studeného vzduchu lze individuálně nastavit na úroveň optimální pro Vaši aplikaci. Vhodné také při dělení plastových trubek. Chlazení bez použití chladiva. Pilový kotouč je během řezného procesu průběžně ochlazován studeným vzduchem (až 37 ). Název Provedení Obj. č. kg Průběžný chladicí systém Stlačený vzduch (potřeba 5,5-8,0 bar) ,600 Hliníkové kruhové upínací čelisti pro GF 20 AVM Ideální k upínání tenkostěnných trubek. Ve své objednávce uvádějte prosím vnější průměr trubky, která se má opracovávat. Obsah dodávky: 4 kruhové upínací čelisti 8 šroubů s válcovou hlavou 8 válcových kolíků Hliníkové kruhové upínací čelisti pro GF 20 AVM ,700 Technika k dělení a úkosování trubek 9

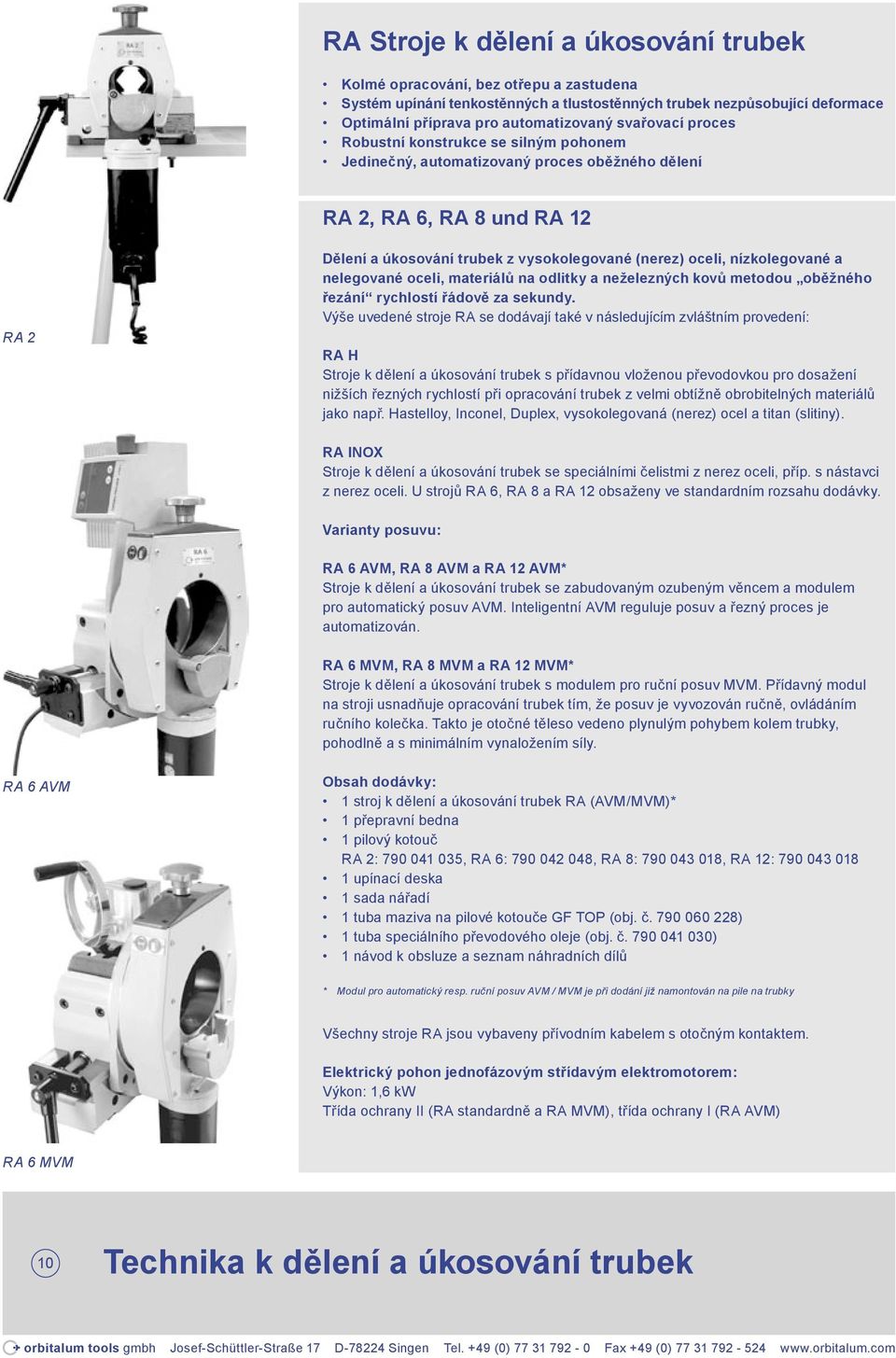

10 RA Stroje k dělení a úkosování trubek Kolmé opracování, bez otřepu a zastudena Systém upínání tenkostěnných a tlustostěnných trubek nezpůsobující deformace Optimální příprava pro automatizovaný svařovací proces Robustní konstrukce se silným pohonem Jedinečný, automatizovaný proces oběžného dělení RA 2, RA 6, RA 8 und RA 12 RA 2 Dělení a úkosování trubek z vysokolegované (nerez) oceli, nízkolegované a nelegované oceli, materiálů na odlitky a neželezných kovů metodou oběžného řezání rychlostí řádově za sekundy. Výše uvedené stroje RA se dodávají také v následujícím zvláštním provedení: RA H Stroje k dělení a úkosování trubek s přídavnou vloženou převodovkou pro dosažení nižších řezných rychlostí při opracování trubek z velmi obtížně obrobitelných materiálů jako např. Hastelloy, Inconel, Duplex, vysokolegovaná (nerez) ocel a titan (slitiny). RA INOX Stroje k dělení a úkosování trubek se speciálními čelistmi z nerez oceli, příp. s nástavci z nerez oceli. U strojů RA 6, RA 8 a RA 12 obsaženy ve standardním rozsahu dodávky. Varianty posuvu: RA 6 AVM, RA 8 AVM a RA 12 AVM* Stroje k dělení a úkosování trubek se zabudovaným ozubeným věncem a modulem pro automatický posuv AVM. Inteligentní AVM reguluje posuv a řezný proces je automatizován. RA 6 MVM, RA 8 MVM a RA 12 MVM* Stroje k dělení a úkosování trubek s modulem pro ruční posuv MVM. Přídavný modul na stroji usnadňuje opracování trubek tím, že posuv je vyvozován ručně, ovládáním ručního kolečka. Takto je otočné těleso vedeno plynulým pohybem kolem trubky, pohodlně a s minimálním vynaložením síly. RA 6 AVM Obsah dodávky: 1 stroj k dělení a úkosování trubek RA (AVM/MVM)* 1 přepravní bedna 1 pilový kotouč RA 2: , RA 6: , RA 8: , RA 12: upínací deska 1 sada nářadí 1 tuba maziva na pilové kotouče GF TOP (obj. č ) 1 tuba speciálního převodového oleje (obj. č ) 1 návod k obsluze a seznam náhradních dílů * Modul pro automatický resp. ruční posuv AVM / MVM je při dodání již namontován na pile na trubky Všechny stroje RA jsou vybaveny přívodním kabelem s otočným kontaktem. Elektrický pohon jednofázovým střídavým elektromotorem: Výkon: 1,6 kw Třída ochrany II (RA standardně a RA MVM), třída ochrany I (RA AVM) RA 6 MVM 10 Technika k dělení a úkosování trubek

11 Plynulá elektronická regulace otáček a ochrana proti samovolnému rozběhu: RA: ot/min RA H: ot/min Rozsah použití RA 2 RA 6 RA 8 RA 12 Průměr trubky [inch] Tloušťka stěny v závislosti na mater.* Vnitřní D trubky min. pilový kotouč Ø 63 mm Vnitřní D trubky min. pilový kotouč Ø 68 mm Vnitřní D trubky min. pilový kotouč Ø 80 mm Vnitřní D trubky min. pilový kotouč Ø 100 mm 1,5-5, [inch] [inch] [inch] [inch] [inch] * Pro tenkostěnné trubky jsou příp. nutné speciální kruhové upínací čelisti, viz str. 14. Název Provedení Obj. č. kg RA V, 50/60 Hz EU ,000 RA V, 50/60 Hz EU ,000 RA 2 INOX V, 50/60 Hz EU ,000 RA 2 H V, 50/60 Hz EU ,000 RA 2 H V, 50/60 Hz EU ,000 RA 2 H INOX V, 50/60 Hz EU ,000 RA V, 50/60 Hz EU ,000 RA V, 50/60 Hz EU ,000 RA 6 H V, 50/60 Hz EU ,000 RA 6 H V, 50/60 Hz EU ,000 RA 6 AVM V, 50/60 Hz EU ,000 RA 6 AVM V, 50/60 Hz EU ,000 RA 6 H AVM V, 50/60 Hz EU ,000 RA 6 H AVM V, 50/60 Hz EU ,000 RA 6 MVM V, 50/60 Hz EU ,000 RA 6 MVM V, 50/60 Hz EU ,000 RA 6 H MVM V, 50/60 Hz EU ,000 RA 6 H MVM V, 50/60 Hz EU ,000 RA V, 50/60 Hz EU ,000 RA V, 50/60 Hz EU ,000 RA 8 H V, 50/60 Hz EU ,000 RA 8 H V, 50/60 Hz EU ,000 RA 8 AVM V, 50/60 Hz EU ,000 RA 8 AVM V, 50/60 Hz EU ,000 RA 8 H AVM V, 50/60 Hz EU ,000 RA 8 H AVM V, 50/60 Hz EU ,000 RA 8 MVM V, 50/60 Hz EU ,000 RA 8 MVM V, 50/60 Hz EU ,000 RA 8 H MVM V, 50/60 Hz EU ,000 RA 8 H MVM V, 50/60 Hz EU ,000 RA V, 50/60 Hz EU ,000 RA V, 50/60 Hz EU ,000 RA 12 H V, 50/60 Hz EU ,000 RA 12 H V, 50/60 Hz EU ,000 RA 12 AVM V, 50/60 Hz EU ,000 RA 12 AVM V, 50/60 Hz EU ,000 RA 12 H AVM V, 50/60 Hz EU ,000 RA 12 H AVM V, 50/60 Hz EU ,000 RA 12 MVM V, 50/60 Hz EU ,000 RA 12 MVM V, 50/60 Hz EU ,000 RA 12 H MVM V, 50/60 Hz EU ,000 RA 12 H MVM V, 50/60 Hz EU ,000 RA 12 H Technika k dělení a úkosování trubek 11

12 RA Stroje k dělení a úkosování trubek Kolmé opracování, bez otřepu a zastudena Systém upínání nezpůsobující deformaci, vhodný zejména pro tenkostěnné trubky Ideální pro současné dělení a úkosování Rychlé přestavení na jiný rozměr Díky nepatrné hmotnosti k použití zejména na stavbě Robustní konstrukce se silným pohonem RA 21 S Dělení a úkosování trubek z vysokolegované (nerez) oceli, nízkolegované a nelegované oceli, materiálů na odlitky a neželezných kovů jakož i plného materiálu a tenkostěnných nerez trubek metodou oběžného řezání rychlostí řádově za sekundy. Ideální pro systém Pressfitting. Výše uvedený stroj se dodává také v následujícím zvláštním provedení: RA 21 S INOX Stroj k dělení a úkosování trubek se spec. upínacími čelistmi resp. nástavci z nerez oceli. Obsah dodávky: 1 stroj k dělení a úkosování trubek RA 21 S 1 přepravní kufr z tvrzeného materiálu 1 pilový kotouč (obj. č ) 1 upínací deska 1 sada nářadí 1 tuba maziva na pilové kotouče GF TOP (obj. č ) 1 tuba speciálního převodového oleje (obj. č ) 1 návod k obsluze a seznam náhradních dílů Elektrický pohon jednofázovým střídavým elektromotorem: Výkon: 550 W Třída ochrany II Otáčky: 180 ot/min Rozsah použití [inch] Průměr trubky Tloušťka stěny, v závislosti na materiálu 0,5-4, Na plném mater. kruhového průřezu (pilový kotouč Ø 63 mm) Název Provedení Obj. č. kg RA 21 S V, 50/60 Hz EU ,200 RA 21 S 115 V, 50/60 Hz EU ,200 RA 21 S INOX V, 50/60 Hz EU ,200 Přepravní kufr s výztuhami Velmi kvalitní, modrý přepravní kufr s vložkou. Obzvlášť robustní provedení. Je součástí dodávky RA 21 S. Přepravní kufr s výztuhami k RA 21 S , Technika k dělení a úkosování trubek

13 RA Stroje k dělení a úkosování trubek Kolmé opracování, bez otřepu a zastudena Systém upínání nezpůsobující deformace, vhodný zejména pro tenkostěnné trubky Ideální k současnému dělení a úkosování díky nesoustřednému, pozvolnému průniku nástroje stěnou trubky Rychlé přestavení na jiný rozměr Robustní konstrukce se silným pohonem Optimální příprava pro automatizovaný svařovací proces Hliníkové upínací čelisti RA 41 Plus Dělení a úkosování trubek a dělení kolen (oblouků) z vysokolegované (nerez) oceli, nízkolegované a nelegované oceli, materiálů na odlitky a neželezných kovů metodou oběžného řezání rychlostí řádově za sekundy. Výše uvedený stroj RA se dodává také v následujícím zvláštním provedení: RA 41 Plus H Stroje k dělení a úkosování trubek s přídavnou zabudovanou vloženou převodovkou pro dosažení nižších řezných rychlostí při opracování trubek z vysoce odolných materiálů jako např. Hastelloy, Inconel, Duplex, vysokolegované (nerez) oceli a (slitin) titanu. Obsah dodávky: 1 stroj k dělení a úkosování trubek RA 41 Plus (H) 1 přepravní bedna 1 pilový kotouč (obj. č ) 1 sada hliníkových upínacích čelistí (obj. č ) 1 upínací deska 1 sada nářadí 1 tuba maziva na pilové kotouče GF TOP (obj. č ) 1 tuba speciálního převodového oleje (obj. č ) 1 návod k obsluze a 1 seznam náhradních dílů Elektrický pohon jednofázovým střídavým elektromotorem: Výkon: 1,6 kw Třída ochrany II Plynulá elektronická regulace otáček a ochrana proti samovolnému rozběhu: ot/min Rozsah použití [inch] Vnější D trubky (přímé) Vnější D trubky (oblouk, koleno) Tloušťka st. (v závislosti na mater) 0, Vnitřní D trubky min. (pilový kotouč Ø 63 mm) Vnitřní D trubky min. (pilový kotouč Ø 68 mm) Vnitřní D trubky min. (pilový kotouč Ø 80 mm) Název Provedení Obj. č. kg RA 41 Plus V, 50/60 Hz EU ,000 RA 41 Plus V, 50/60 Hz EU ,000 RA 41 Plus H V, 50/60 Hz EU ,000 RA 41 Plus H V, 50/60 Hz EU ,000 Technika k dělení a úkosování trubek 13

14 Příslušenství ke strojům GF a RA Hliníkové kruhové upínací čelisti Vhodné pro RA 6, RA 8 a RA 12. K upínání tenkostěnných nerez trubek bez vzniku deformace. Hliníkové kruhové upínací čelisti jsou vyráběny podle specifického požadavku zákazníka. Ve své objednávce uvádějte prosím vnější resp. vnitřní průměr a tloušťku stěny trubky, která se má opracovávat. Obsah dodávky: 4 šrouby s válcovou hlavou 1 sada kruhových upínacích čelistí Při objednání obdržíte pro RA 8 navíc: 1 vrtací šablonu pro montáž kruhových upínacích čelistí 2 šrouby s válcovou hlavou pro vrtací šablonu Další rozměry lze dodat. Název Průměr trubky Průměr trubky [inch] Obj. č. k RA 6 76, ,500 k RA 8 129, ,300 k RA 8 167, ,000 k RA 8 210, ,900 k RA , ,500 k RA , ,200 k RA , ,200 k RA , ,400 k RA , ,100 kg Hliníkové kruhové upínací čelisti k GF 4 a RA 41 Plus K upínání tenkostěnných nerez trubek bez vzniku deformace. Další kruhové upínací čelisti pro různé vnější průměry lze dodat. Průměr trubky Průměr trubky [inch] Obj. č. kg 25, ,025 38, ,950 50, ,850 76, ,800 88, , , , , ,640 Speciální nerez upínací čelisti k RA 2, RA 21 S, GF 4 a RA 4 V páru. Stroj lze vystrojit dodatečně. Speciální nerez upínací čelisti k RA 2 a RA 21 S ,035 Speciální nerez upínací čelisti k GF 4 a RA , Technika k dělení a úkosování trubek

15 Hliníkové upínací čelisti Vhodné pro GF 4, RA 4 a RA 41 Plus. Na GF 4 a RA 41 Plus jsou hliníkové upínací čelisti už obsaženy ve standardní dodávce. s Hliníkové upínací čelisti k RA 4 a RA 41 Plus Název Provedení Obj. č. kg Hliníkové upínací čelisti k RA 4, RA 41 Plus pravá + levá ,600 Hliníkové upínací čelisti k GF 4 pravá ,300 Hliníkové upínací čelisti k GF 4 levá ,445 Hliníkové upínací čelisti k GF 4 t Upínací čelisti z kalené ocelolitiny Ke GF 4. Název Provedení Obj. č. kg Upínací čelisti z kalené ocelolitiny k GF 4 pravá ,990 Upínací čelisti z kalené ocelolitiny k GF 4 levá ,310 Mazivo na pilové kotouče GF TOP Vysoce účinné syntetické mazivo na pilové kotouče a frézy. Zvyšuje životnost pilového kotouče. Vyhovuje požadavkům NSF H2. Jednoduché a rovnoměrné mazání pilového kotouče je zaručeno pomocí speciálního štětce, který se našroubuje na tubu. Název Balení Obj. č. kg Mazivo na pilové kotouče GF TOP tuba, 180 g ,205 Mazací pasta na pilové kotouče ROCOL Vysoce účinná mazací pasta pro řezání a frézování. Zvyšuje životnost pilového kotouče. Název Balení Obj. č. kg Mazací pasta na pilové kotouče ROCOL tuba, 150 ml ,195 Mazací pasta na pilové kotouče ROCOL dóza, 0,5 kg ,605 Mazací pasta na pilové kotouče ROCOL kbelík, 5,0 kg ,520 Speciální převodový olej Pro všechny typy GF a RA. Název Balení Obj. č. kg Speciální převodový olej láhev, 250 ml ,235 Technika k dělení a úkosování trubek 15

16 Odpichovací doraz Pro všechny typy GF 4, RA 2, RA 4, RA 6 a RA 8. Rozsah měření do 680 mm. Jen do vyčerpání zásob. Odpichovací doraz ,568 Podélný doraz Kombinovaná stupnice a [inch]. Rozsah měření až 250 mm. Podélný doraz k RA 21 S ,815 Podélný doraz k RA ,000 Vložená převodovka souprava pro dodatečnou přestavbu K dodatečné přestavbě stroje k dělení a úkosování trubek (RA) na RA H (stroj s vloženou převodovkou). Pomocí vložené převodovky se snižují otáčky RA na ot/min a zvyšuje se krouticí moment. K dělení vysoce pevných materiálů jako např. Hastelloy a Inconel. Vhodná pro RA 2, RA 4, RA 41, RA 41 Plus, RA 6, RA 8 a RA 12. V soupravě jsou všechny díly potřebné pro přestavbu a převodový olej navíc. Vložená převodovka souprava pro dodatečnou přestavbu ,000 Náhradní kabel s otočným kontaktem Náhradní kabel pro stroje RA/PS Náhradní kabel pro stroje GF Otočný kontakt brání překroucení kabelu. Pro všechny stroje RA a PS s třídou ochrany II. Název Provedení Délka Obj. č. kg kabelu [m] Náhradní kabel pro stroje RA/PS V, 50/60 Hz EU ,550 Náhradní kabel pro stroje RA/PS V, 50/60 Hz US/CN ,550 Náhradní kabel pro stroje RA/PS V, 50/60 Hz CH ,550 Náhradní kabel pro stroje GF V, 50/60 Hz EU ,560 Náhradní kabel pro stroje GF V, 50/60 Hz US/CN ,560 Náhradní kabel pro stroje GF V, 50/60 Hz GB ,560 Náhradní kabel pro stroje GF V, 50/60 Hz AUS ,560 Náhradní kabel pro stroje GF V, 50/60 Hz CH ,560 Rychloupínací deska S integrovanými šroubovými svěrkami pro rychlou montáž stroje na pracovní stůl. Ideální při časté změně místa nasazení. Rychloupínací deska ke RA 2 (H), RA 21 S ,230 Rychloupínací deska ke GF 4, RA 4 (H), RA 6 (H), RA 8 (H), RA 41 Plus (H) ,165 Rychloupínací deska ke PS 4.5 a PS , Technika k dělení a úkosování trubek

17 Přípravek k přenášení RA Pro snadnou přepravu pil na trubky RA. Vhodný pro typy RA 4, RA 41, RA 41 Plus a RA 6. Na přání je možno u nových objednávek jednoho z výše uvedených strojů přípravek pro přenášení RA dodat už namontovaný. Přípravek k přenášení RA ,000 Vedení trubky základní a přídavný díl Vedení trubky umožňuje přivádět do strojů GF a RA v jejich ose a bez námahy dlouhé a těžké trubky. Velmi robustní a stabilní provedení s rámem s práškovou povrchovou úpravou a válečky z nerez oceli. Základní díl: Vhodný ke všem typům strojů k dělení a úkosování trubek GF a RA od firmy Orbitalum Tools (s výjimkou RA 2, RA 21 S a GF 20). Stroje mohou být namontovány bez zvláštního příslušenství přímo na montážní desku základního dílu. Díky mechanickému výškovému přestavení lze stroj pomocí ručního kolečka snadno ustavit na průměr trubky určené k dělení. Stroj je na upínací desce pružně uložen. Přídavný díl: Pro individuální prodloužení základního dílu. Může být přímo spojen se základním dílem. Vedení trubky základní díl Montážní sestava kotevních úhelníků: Pro ukotvení základního a přídavného dílu k podlaze. Montážní sestava se skládá ze 4 úhelníků a 8 šroubů s podložkami. Rozsah použití/technické údaje Vedení trubky základní díl Vedení trubky přídavný díl Průměr trubky Rozměry [cm] cca 185 x 105 x 50 cca 160 x 105 x 50 Nosnost max. [kg] Vedení trubky - základní díl ,000 Vedení trubky - přídavný díl ,000 Montážní sestava kotevních úhelníků ,900 Vedení trubky přídavný díl Zvedací stůl Pro GF 20 AVM (je již součástí dodávky) a pro RA 12. Jednoduchá montáž pily přímo na desku stolu. K upevnění RA 12 postačí rychloupínací deska. Mechanické výškové přestavení pomocí ruční kliky. Velmi stabilní a robustní provedení díky ocelové konstrukci. Včetně sběrné nádoby na třísky. Technické údaje Rozměry zvedacího stolu min.-max. (v x š x hl.) cca 44,5-70,5 x 94 x 63 cm x 37 x 24.8 inch Nosnost max kg kg Zvedací stůl ke GF 20 AVM a RA ,000 Technika k dělení a úkosování trubek 17

18 Pilové kotouče a frézy ke strojům GF a RA Pilové kotouče jsou speciálně vyvinuty pro naše pily na trubky pro nejvyšší namáhání a nejdelší životnost. Pro nejrůznější aplikace jsou k dispozici 4 různá provedení pilových kotoučů a fréz: Řada Economy na nízkolegované a nelegované oceli a pro lité materiály Řada Performance na vysokolegované (nerez) oceli Řada High-Performance na vysoce odolné materiály a vysokolegované oceli Řada Premium speciálně k použití na nerez ocel s obzvlášť vysokou životností Lze dělit trubky z materiálu Al Nelegovaná ocel, Cu, CuNi, CuZn, CuSn INOX, V2A, V4A, 304, 316 (L) Ti, Duplex, Inconel Economy * * Performance * * High-Performance * * * Premium * Pilové kotouče Minimálně odběr: 5 ks Název Tloušťka stěny Pilový kotouč Ø Obj. č. kg [inch] [inch] Economy 1,2-2, ,035 Economy* 1,5-6, ,036 Economy* 5,0-12, ,053 Economy 2,0-5, ,032 Economy 2,5-7, ,045 Performance 0,6-1, ,027 Performance 1,0-1, ,040 Performance 1,0-3, ,025 Performance 1,2-2, ,045 Performance 1,2-2, ,050 Performance** 1,2-2, ,104 Performance 1,2-3, ,060 Performance 1,5-2, ,085 Performance 2,5-5, ,035 Performance** 2,5-5, ,104 Performance 2,5-7, ,045 Performance 2,5-7, ,060 Performance 6,0-10, ,055 Performance** 6,0-15, ,105 High-Performance 1,2-2, ,064 High-Performance 1,2-2, ,031 High-Performance 2,5-7, ,045 Premium 1,2-2, ,033 * použití jen na hliníkové trubky ** jen pro RA 6, RA 8 a RA Technika k dělení a úkosování trubek

19 Kombinace pilový kotouč/fréza na úkosy Současné dělení a úkosování rychlostí řádově za sekundy. Kombinace pilový kotouč/fréza na úkosy pro svar (svar V)* Název Tloušťka stěny Úhel úkosu Výška úkosu max. Pilový kotouč Ø Obj. č. [inch] [ ] [inch] [inch] Performance 2,5-5, ,103 Performance 2,5-7, ,108 High-Performance 2,5-5, ,120 High-Performance 2,5-6, ,135 High-Performance 2,5-7, ,108 kg Náhradní díly pro kombinaci pilový kotouč/fréza na úkosy pro svar (svar V) Název Provedení Obj. č. kg Pilový kotouč k , a Performance ,040 Fréza 30 k Performance ,060 Pilový kotouč k , , , High-Performance , Fréza 30 k High-Performance ,077 Opěrná podložka pro kombinace pilový kotouč - fréza Pro kombinaci pilový kotouč fréza doporučujeme použít 1 podložku. Opěrná podložka ,068 Kombinace pilový kotouč/fréza na systém Pressfitting ** Název Tloušťka stěny Úhel úkosu Výška úkosu max. Pilový kotouč Ø [inch] [ ] [inch] [inch] Obj. č. Performance 1,0-2, / 70 0,4/1,0.016/ ,090 High-Performance 1,0-2, / 70 0,4/1,0.016/ ,090 kg Náhradní díly ke kombinaci pilový kotouč/fréza na systém Pressfitting Název Provedení Obj. č. kg Pilový kotouč k Performance ,027 Pilový kotouč k High-Performance ,030 Fréza k High-Performance ,065 * Skládá se z 1 pilového kotouče a 1 frézy na úkosy (povlakované). Je možné objednat jednotlivé díly samostatně. ** Skládá se z 1 pilového kotouče a 1 frézy na úkosy (nepovlakované). Zejména vhodná na nerez trubky v systému Pressfitting. Je možné objednat jednotlivé díly samostatně. Technika k dělení a úkosování trubek 19

20 Frézy na úkos K obrábění konců trubek pro svar V. Namísto pilového kotouče se do pily na trubky RA dosadí fréza na úkos. Opakovatelné přípravy pro svar je dosahováno rychlostí řádově za sekundy. Fréza na úkos pro svar V Název Úhel úkosu Výška úkosu max. Fréza-Ø Obj. č. kg [ ] [inch] [inch] Economy 30,0 9, ,135 Economy 35,0 8, ,170 Economy 37,5 8, ,162 Economy 45,0 7, ,162 Performance 30,0 9, ,153 Performance 30,0 13, ,187 Performance 37,5 8, ,163 Performance 50,0 5, ,168 High-Performance 30,0 9, ,157 High-Performance 37,5 8, ,163 Mazivo na pilové kotouče GF TOP Vysoce účinné syntetické mazivo na pilové kotouče a frézy. Zvyšuje životnost pilového kotouče. Vyhovuje požadavkům NSF H2. Jednoduché a rovnoměrné mazání pilového kotouče je zaručeno pomocí speciálního štětce, který se našroubuje na tubu. Název Balení Obj. č. kg Mazivo na pilové kotouče GF TOP tuba, 180 g ,205 Mazací pasta na pilové kotouče ROCOL Vysoce účinná mazací pasta pro řezání a frézování. Zvyšuje životnost pilového kotouče. Název Balení Obj. č. kg Mazací pasta na pilové kotouče ROCOL tuba, 150 ml ,195 Mazací pasta na pilové kotouče ROCOL dóza, 0,5 kg ,605 Mazací pasta na pilové kotouče ROCOL kbelík, 5,0 kg , Technika k dělení a úkosování trubek

21 Přenosné pily na trubky Snadno se přemisťují díky své malé hmotnosti (jen 23 (PS 4.5) nebo 26 kg (PS 6.6), tím jsou ideální pro pružné nasazení v terénu Upínání tenkostěnných trubek bez vzniku deformace K dělení tenkostěnných trubek a odřezávání trubkových kolen Dodatečné opracování není zapotřebí díky kolmému řezu bez otřepu Opracování zastudena brání vzniku koroze Instalovaná laserová ryska k označení místa řezu Metoda oběžného řezání šetří čas Vícebodové upnutí trubky Rychlé nastavení průměru trubky Vysoká životnost nástroje Lze použít kombinaci pilový kotouč fréza určenou pro systém pressfitting* PS 4.5, PS 6.6 Dělení tenkostěnných nerez trubek a trubkových kolen metodou «oběžného řezání» tak lehce, jako nikdy předtím! Upínání bez vzniku deformace díky integrovaným otočným upínacím čelistem ze slitiny hliníku s povrchovou úpravou na různé průměry trubek. PS 4.5 PS 6.6 Obsah dodávky: 1 přenosná pila na trubky PS 4.5 nebo PS sada upínacích čelistí z povlakované slitiny hliníku 1 přepravní kufr s výztuhami 1 pilový kotouč, dodává se namontovaný ve stroji (obj. č ) 1 brašna s nářadím 1 tuba maziva na pilové kotouče GF TOP (obj. č ) 1 návod k obsluze a 1 seznam náhradních dílů Elektrický pohon jednofázovým střídavým elektromotorem: Výkon: 1010 W Třída ochrany II Plynulá elektronická regulace otáček: ot/min Rozsah použití Druh materiálu Poloha pil. Vnější Ø trubky Tloušťka stěny kotouče [inch] [inch] trubky PS 4.5 kolena < 3 < trubky 1 50** * PS 6.6 kolena 2 50** * * Pouze s kombinovanými nástroji od firmy Orbitalum Tools: Code nebo Speciálně určeny pro trubky v systému pressfitting. Složeny z 1 pilového kotouče a 1 frézy. Jednotlivé díly lze objednat odděleně. Lze použít na tloušťku stěny: 1-2 mm, úhel úkosu: 45 /70, Výška úkosu: max. 0,4/1,0 mm. ** S použitím přídavných upínacích čelistí lze na PS 6.6 dělit také trubky s vnějším průměrem min. 30 mm (zvláštní příslušenství, obj. č ). Tyto upínací čelisti jsou obsaženy ve standardní dodávce stroje PS 4.5. Název Provedení Obj. č. kg PS V, 50/60 Hz EU ,000 PS V, 50/60 Hz EU ,000 PS V, 50/60 Hz EU ,000 PS V, 50/60 Hz EU ,000 Technika k dělení a úkosování trubek 21

22 Příslušenství ke strojům PS Rychloupínací deska se šroubovými svěrkami Jednoduchá a rychlá montáž na pracovní stůl bez vrtání. Včetně 4 IMBUS šroubů k upevnění PS na rychloupínací desku. Rychloupínací deska se šroubovými svěrkami ,600 Pilové kotouče Řada Performance pro vysokolegované (nerez) oceli. Pilové kotouče doporučené pro přenosné pily na trubky PS 4.5 a PS 6.6. Název Tloušťka stěny Tloušťka stěny [inch] Pilový kotouč Ø Pilový kotouč Ø [inch] Obj. č. Performance 1,0-3, ,035 Performance 1,2-2, ,045 Performance 0,6-1, ,027 kg Stojan-trojnožka Vyroben z nerez oceli. Jednoduchá montáž pil PS na stojan-trojnožku. Šetří místo rychlé použití dobrá manipulace. Stojan-trojnožka ,600 Sada náhradních upínacích čelistí PS 4.5 a PS 6.6 Z povlakované slitiny hliníku. Zvětšení rozsahu PS 6.6 až na D min. 30 mm. Sada náhradních upínacích čelistí PS 4.5 a PS ,030 Souprava pro dodatečné vybavení laserem k PS 4.5 a PS 6.6 Laserová ryska k vyznačení místa řezu na trubce. Jednoduchá montáž na otočný prstenec strojů PS. Souprava obsahuje 1 laserovou rysku, 1 držák laseru se 2 upevňovacími šrouby, náhradní baterii, 1 návod k montáži. Souprava pro dodatečné vybavení laserem k PS 4.5 a PS , Technika k dělení a úkosování trubek

23 Stroje k dělení trubek Velký rozsah použití a rozměrů Výsledek nevyžadující další opracování Vhodný pro přípravu svěrných objímkových spojů Snížení nákladů na nástroje Pružný rozsah použití SCORP 220 Plus, SCORP 360 Nová dimenze rychlého dělení trubek z litiny, nerez oceli, oceli, mědi, hliníku a umělých hmot. Ideální pro instalatéry k použití na stavbě a na průmyslové potrubní instalace. Obsah dodávky: 1 stroj k dělení trubek SCORP 220 Plus / SCORP přepravní brašna 4 malé podložky trubky (SCORP 220 Plus) nebo 2 malé a 1 velká podložka trubky (SCORP 360) 1 pilový kotouč TCT (obj. č ) 1 návod k obsluze a 1 seznam náhradních dílů Elektrický pohon jednofázovým střídavým elektromotorem: Výkon: SCORP 220 Plus: 1,1 kw SCORP 360: 1,4 kw Otáčky naprázdno max.: ot/min SCORP 220 Plus Rozsah použití SCORP 220 Plus SCORP 360 [inch] [inch] Průměr trubky Tloušťka stěny (ocel) max Tloušťka stěny (umělá hmota) max , Název Provedení Obj. č. kg SCORP 220 Plus V, 50/60 Hz EU ,500 SCORP 220 Plus V, 50/60 Hz EU ,500 SCORP V, 50/60 Hz EU ,300 SCORP V, 50/60 Hz EU ,300 SCORP 360 Technika k dělení a úkosování trubek 23

24 Dělicí kotouče ke strojům SCORP Pilové kotouče TCT Název Lze dělit trubky z materiálů Pilový ot/min Obj. č. kg kotouč Ø max. Pilový kotouč TCT Ocel, měď, hliník, všechny druhy ,154 umělých hmot Pilový kotouč TCT* Všechny druhy umělých hmot ,195 * pouze ke SCORP 360 Vnější D plastové trubky Rozsah použití stroje SCORP 360 s pilovým kotoučem TCT Pilový kotouč Ø 140 mm max. tloušťka stěny Pilový kotouč Ø 155 mm max. tloušťka stěny [inch] [inch] [inch] , , , , , , , , , , , , , , , , , , , , , , , , , , , , Diamantový dělicí kotouč Název Lze dělit trubky z materiálů Pilový kotouč Ø ot/min max. Obj. č. Diamantový dělicí kotouč Litinové trubky ,173 kg Pilové kotouče Cermet Název Lze dělit trubky z materiálů Pilový kotouč Ø ot/min max. Obj. č. Pilový kotouč Cermet Nerez ocel ,153 kg 24 Technika k dělení a úkosování trubek

25 Odřezávač kovových trubek Vtipné řešení pro ruční odřezávání kovových trubek. Odřezávač kovových trubek se hodí zejména k dělení ve stísněných prostorech, ve kterých nesmí vznikat třísky od obrábění. Nedochází k deformaci trubky a řez je kolmý Není potřeba elektřiny a nevznikají třísky Do stísněných prostorů a do každé pozice MRA K ručnímu dělení trubek v každé pozici. Jednoduché použití jednoznačný po stránce bezpečnosti. Materiály, které lze dělit: vysokolegovaná ocel (ušlechtilá nerez ocel, č. mater až ) Nelegovaná a nízkolegovaná ocel Oceli na odlitky Neželezné kovy Obsah dodávky: 1 odřezávač kovových trubek MRA* 1 plastový přepravní kufr (ABS) 1 klíč IMBUS 1 spojovací svorka 1 pár pracovních rukavic 1 návod k obsluze a 1 seznam náhradních dílů * bez řezacího řetězu a bez manžet (viz příslušenství) Rozsah použití [inch] Vnější D trubky 33,7-254, Tloušťka st.(v závisl.na mater.) 0,8-3, Název Provedení Obj. č. kg Odřezávač kovových trubek standardní ,000 Technika k dělení a úkosování trubek 25

26 Příslušenství k MRA Řezací řetězy S řezacími kolečky z kalené, otěruvzdorné oceli. Název Vnější průměr trubky Vnější průměr trubky [inch] Počet řezacích koleček [ks] Obj. č. Řezací řetěz 33,7-114, ,500 Řezací řetěz 114,3-254, ,900 kg Manžety k MRA V páru, z kalené oceli. Na 1 rozměr trubky je zapotřebí 1 pár manžet. Další rozměry manžet lze dodat. Vnější průměr trubky Vnější průměr trubky [inch] Obj. č. kg 33, ,885 38, ,955 40, ,955 42, ,005 48, ,100 50, ,130 50, ,140 52, ,190 54, ,100 60, ,315 63, ,375 70, ,445 75, ,600 76, ,560 84, ,690 85, ,750 88, , , , , , , , , , , , , , , , , , , , , , , , Technika k dělení a úkosování trubek

27 Strana Stroje k čelnímu zarovnávání trubek RPG 1.0 aku, RPG 1.0 úhlový aku 28 Příslušenství 29 RPG 1.5, RPG 1.5 aku RPG 2.5, RPG 2.5 aku 30 NOVÉ Příslušenství 31 RPG 4.5, RPG Stroje k obrábění kotlových trubek Příslušenství 34 BRB 2 36 BRB 4 38 Stroje k obrábění konců trubek Příslušenství 40 REB 6, REB 14, REB Příslušenství 44 Rozsahy použití nožových držáků a břitových destiček Příslušenství ke strojům BRB a REB 48 Různé tvary mezery pro svar a označování nástrojů od firmy Orbitalum Tools 49 Možné kombinace nožových držáků a břitových destiček pro REB a BRB 50 Rozsahy použití nožových držáků 51 Délka pera při použití držáků pro čelní zarovnávání 52 Technika k obrábění konců trubek 27

28 Stroje k čelnímu zarovnávání trubek Vysoká jakost obrobeného povrchu čela trubky Čelo kolmé a bez otřepu Systém rychlé výměny nástrojů, kruhových upínacích čelistí a trubek Obrábění tenkostěnných trubek a mikrofitinků z nerez oceli (V4A) Vyměnitelné břitové destičky se dvěma břity a s vysoce otěruvzdorným povlakem Elektromotor s elektronickou regulací otáček Posuv s milimetrovým dělením stupnice pro optimální výsledek Pro opracování není zapotřebí žádných dalších nástrojů Přenosný a lehký stroj pro mobilní a bezpečné použití RPG 1.0 aku, RPG 1.0 úhlový aku K bezotřepovému a kolmému zarovnávání tenkostěnných trubek a mikrofitinků z nerez oceli do D 25,4 mm. Čisté a velmi hodnotné řešení precizní přípravy pro svar. RPG 1.0 úhlový aku RPG 1.0 aku Obsah dodávky: 1 stroj k čelnímu zarovnávání trubek RPG 1.0 aku / úhlový aku 1 přepravní kufr 2 baterie 1 nabíječ baterií ( V, 50/60 Hz) 1 vyměnitelná břitová destička (obj. č ) 1 T-klíč na šroub Torx pro upevnění vyměnitelné břitové destičky (T15) 1 návod k obsluze včetně seznamu náhradních dílů Návod k obsluze a bezpečnostní pokyny výrobce elektromotoru Pohon bateriový Napětí nabíjecí baterie: 12 V Otáčky RPG 1.0 aku: min 1 Otáčky RPG 1.0 úhlový aku: min 1 Rozsah použití RPG 1.0 aku RPG 1.0 úhlový aku [inch] [inch] Vnější D trubky 3,18-25, ,18-25, Tloušťka stěny max Rozměry základního tělesa 235 x 380 x x 15 x x 380 x x 15 x 3 Název Provedení Obj. č. kg RPG 1.0 aku V, 50/60 Hz ,100 RPG 1.0 aku 115 V, 60 Hz ,100 RPG 1.0 úhlový aku V, 50/60 Hz ,900 RPG 1.0 úhlový aku 115 V, 60 Hz , Technika k obrábění konců trubek

29 Příslušenství k RPG 1.0 Před vystavením Vaší objednávky na kruhové upínací čelisti prosím zkontrolujte vnější průměr trubek. Různé normy někdy znamenají zvláštní odchylky (zejména u trubek dle DIN2430). Kruhové upínací čelisti z nerez oceli Obzvlášť odolné. Garantují přesné upínání trubek a mikrofitinků a rychlou výměnu upínacích čelistí bez použití nářadí díky jedinečné konstrukci upínacího mechanizmu s nuceným vedením upínacích čelistí. Další rozměry kruhových upínacích čelistí lze dodat. Použití pro Vnější průměr trubky Vnější průměr trubky [inch] Obj. č. Trubek 3, ,119 Trubek 6, ,118 Trubek 9, ,115 Trubek 10, ,115 Trubek 12, ,112 Trubek 12, ,111 Trubek 17, ,104 Trubek 19, ,100 Trubek 21, ,094 Trubek 25, ,083 Mikrofitinků 6, ,066 Mikrofitinků 6, ,066 Mikrofitinků 9, ,064 Mikrofitinků 10, ,065 Mikrofitinků 12, ,064 Mikrofitinků 12, ,062 kg Upínací čelisti z nerez oceli Upínací čelisti z nerez oceli pro mikrofitinky Vyměnitelné břitové destičky MFW Se 2 břity a otěruvzdorným povlakem nanášeným podle specifického postupu. Lze je používat na všech strojích řady RPG. Název Počet Obj. č. kg Vyměnitelné břitové destičky MFW-P ,003 Vyměnitelné břitové destičky MFW-P ,045 Přepravní kufr z tvrzeného materiálu Kvalitní přepravní kufr v modré barvě, s výplní. Velmi robustní provedení. Je součástí standardní dodávky stroje RPG 1.0 úhlového aku. Přepravní kufr z tvrzeného materiálu ,400 Technika k obrábění konců trubek 29

30 Stroje k čelnímu zarovnávání trubek RPG 1.5 Vysoká jakost obrobeného povrchu čela trubky Bez otřepu a kolmo Systém rychlé výměny nástrojů, kruhových upínacích čelistí a trubek Opracování tenkostěnných trubek a mikrofitinků z nerez oceli (V4A) Vyměnitelné břitové destičky se dvěma břity a s vysoce otěruvzdorným povlakem Elektromotor s elektronickou regulací otáček Posuv s milimetrovým dělením stupnice pro optimální výsledek Pro opracování není zapotřebí žádných dalších nástrojů Přenosný a lehký stroj pro mobilní a bezpečné použití Díky speciálním vloženým kruhovým upínacím čelistem lze do RPG 2.5 použít také kruhové upínací čelisti od strojů RPG 1.5 Přenosné a lehké stroje pro mobilní a bezpečné použití Stroj s odebíratelným stojánkem (síťová verze) Úhlový stroj s otočným/odebíratelným bateriovým (aku) pohonem (verze aku) Velmi krátká konstrukční délka (verze aku) RPG 1.5 (aku), RPG 2.5 (aku) RPG 1.5 aku K bezotřepovému a kolmému zarovnávání tenkostěnných trubek a mikrofitinků z nerez oceli do D 38,1 mm (RPG 1.5) resp. do 63,5 mm (RPG 2.5). Uzavřený systém s nahlížecím okénkem umožňuje čistou a bezpečnou práci. RPG 2.5 Obsah dodávky: 1 stroj k čelnímu zarovnávání trubek RPG 1.5 (aku) resp. RPG 2.5 (aku) 1 přepravní kufr z tvrzeného materiálu 2 rezervní baterie, 1 nabíječka (pouze u verzí aku) 1 nožový držák (obj. č ) s břitovou destičkou (obj. č ) 1 vložené kruhové upínací čelisti (obj. č , jen u RPG 2.5) 1 sada nářadí 1 návod k obsluze a 1 seznam náhradních dílů Elektrický pohon jednofázovým střídavým elektromotorem: Výkon: 1010 W Třída ochrany II Otáčky na: RPG 1.5: ot/min RPG 2.5: 1. rychlost: 9-52 ot/min 2. rychlost: ot/min Pohon aku Napětí nabíjecí baterie: 12 V Otáčky na RPG 1.5 aku: 1. rychlost: ot/min 2. rychlost: ot/min Otáčky na RPG 2.5 aku: 1. rychlost: 0-24 ot/min 2. rychlost: 0-80 ot/min RPG 2.5 aku Rozsah použití RPG 1.5 (aku) RPG 2.5 (aku) [inch] [inch] Průměr trubky 3,0-38, ,35* - 63, Tloušťka stěny max. 3, , * pouze se speciálními vloženými kruhovými upínacími čelistmi (obsaženy ve standardní dodávce RPG 2.5) Název Provedení Obj. č. kg RPG V, 50/60 Hz EU ,500 RPG V, 50/60 Hz EU ,500 RPG 1.5 aku (12 V) V, 50/60 Hz EU ,100 RPG 1.5 aku (12 V) 120 V, 50/60 Hz EU ,100 RPG V, 50/60 Hz EU ,000 RPG V, 50/60 Hz EU ,000 RPG 2.5 aku (12 V) V, 50/60 Hz EU ,000 RPG 2.5 aku (12 V) 115 V, 60 Hz US , Technika k obrábění konců trubek

31 Příslušenství k RPG 1.5, RPG 2.5 Před vystavením Vaší objednávky na kruhové upínací čelisti prosím zkontrolujte vnější průměr trubek. Různé normy někdy znamenají zvláštní odchylky (zejména u trubek dle DIN2430). Kruhové upínací čelisti z nerez oceli Obzvlášť odolné. Garantují přesné upínání trubek a mikrofitinků a rychlou výměnu upínacích čelistí bez použití nářadí díky jedinečné konstrukci upínacího mechanizmu s nuceným vedením upínacích čelistí. Další rozměry kruhových upínacích čelistí lze dodat. Použití pro* Použití pro Průměr trubky Průměr trubky [inch] Obj. č. RPG 1.5 Trubek 3, ,300 RPG 1.5 Trubek 3, ,308 RPG 1.5 Trubek 4, ,308 RPG 1.5 Trubek 4, ,308 RPG 1.5 Trubek 5, ,290 RPG 1.5 Trubek 6, ,310 RPG 1.5, RPG 2.5 Trubek 6, ,306 RPG 1.5, RPG 2.5 Trubek 8, ,299 RPG 1.5, RPG 2.5 Trubek 9, ,297 RPG 1.5, RPG 2.5 Trubek 10, ,298 RPG 1.5, RPG 2.5 Trubek 12, ,293 RPG 1.5, RPG 2.5 Trubek 12, ,292 RPG 1.5, RPG 2.5 Trubek 13, ,291 RPG 1.5, RPG 2.5 Trubek 13, ,290 RPG 1.5, RPG 2.5 Trubek 14, ,288 RPG 1.5, RPG 2.5 Trubek 15, ,286 RPG 1.5, RPG 2.5 Trubek 15, ,285 RPG 1.5, RPG 2.5 Trubek 16, ,282 RPG 1.5, RPG 2.5 Trubek 17, ,300 RPG 1.5, RPG 2.5 Trubek 18, ,280 RPG 1.5, RPG 2.5 Trubek 19, ,277 RPG 1.5, RPG 2.5 Trubek 19, ,274 RPG 1.5, RPG 2.5 Trubek 20, ,272 RPG 1.5, RPG 2.5 Trubek 21, ,270 RPG 1.5, RPG 2.5 Trubek 22, ,264 RPG 1.5, RPG 2.5 Trubek 23, ,261 RPG 1.5, RPG 2.5 Trubek 24, ,256 RPG 1.5, RPG 2.5 Trubek 25, ,252 RPG 1.5, RPG 2.5 Trubek 25, ,240 RPG 1.5, RPG 2.5 Trubek 26, ,260 RPG 1.5, RPG 2.5 Trubek 28, ,238 RPG 1.5, RPG 2.5 Trubek 29, ,235 RPG 1.5, RPG 2.5 Trubek 30, ,232 RPG 1.5, RPG 2.5 Trubek 31, ,230 RPG 1.5, RPG 2.5 Trubek 33, ,220 RPG 1.5, RPG 2.5 Trubek 33, ,218 RPG 1.5, RPG 2.5 Trubek 34, ,210 RPG 1.5, RPG 2.5 Trubek 35, ,210 RPG 1.5, RPG 2.5 Trubek 36, ,204 RPG 1.5, RPG 2.5 Trubek 38, ,199 RPG 1.5, RPG 2.5 Trubek 38, ,194 RPG 2.5 Trubek 42, ,483 RPG 2.5 Trubek 50, ,483 RPG 2.5 Trubek 52, ,483 RPG 2.5 Trubek 54, ,452 RPG 2.5 Trubek 60, ,386 RPG 2.5 Trubek 63, ,350 RPG 1.5 Mikrofitinků 3, ,241 RPG 1.5 Mikrofitinků 3, ,227 RPG 1.5 Mikrofitinků 4, ,237 RPG 1.5 Mikrofitinků 4, ,234 kg Upínací čelisti z nerez oceli Upínací čelisti z nerez oceli pro mikrofitinky Technika k obrábění konců trubek 31

32 Použití pro* Použití pro Průměr trubky Průměr trubky [inch] Obj. č. RPG 1.5 Mikrofitinků 5, ,228 RPG 1.5 Mikrofitinků 6, ,220 RPG 1.5, RPG 2.5 Mikrofitinků 6, ,460 RPG 1.5, RPG 2.5 Mikrofitinků 8, ,223 RPG 1.5, RPG 2.5 Mikrofitinků 9, ,300 RPG 1.5, RPG 2.5 Mikrofitinků 10, ,222 RPG 1.5, RPG 2.5 Mikrofitinků 12, ,220 RPG 1.5, RPG 2.5 Mikrofitinků 12, ,220 RPG 1.5, RPG 2.5 Mikrofitinků 17, ,220 RPG 1.5, RPG 2.5 Mikrofitinků 21, ,213 * S použitím speciálních vložených kruhových upínacích čelistí (obsaženy ve standardní dodávce RPG 2.5) je možné použít kruhové upínací čelisti z RPG 1.5 také do strojů RPG 2.5 a tím rozšířit rozsah opracování až na min. 6,35 mm. kg Vložené kruhové upínací čelisti k RPG 2.5 Při použití vložených kruhových upínacích čelistí lze použít kruhové upínací čelisti z RPG 1.5 také do strojů RPG 2.5 a tím rozšířit rozsah opracování až na min. 6,35 mm. Již obsaženy ve standardní dodávce stroje RPG 2.5. Vložené kruhové upínací čelisti k RPG ,150 Nožový držák WH Vhodný pro MFW Přestavitelný nožový držák včetně šroubu k upevnění. Rozsah použití Standardní WH Speciální WH Speciální WH na mikrofitinky* [inch] [inch] [inch] Průměr trubky 3,0-63,5** ** 12,7-63, ,0-21, * Jen pro RPG 1.5 a k použití jen s kruhovými upínacími čelistmi nerez pro mikrofitinky. ** Doporučený rozsah použití s RPG 1.5 a se standardním nožovým držákem: 3,0-12,7 mm ( inch). Standardní nožový držák WH12-I ,040 Speciální nožový držák WH12-I ,050 Speciální nožový držák na mikrofitinky WH12-I* ,100 Vyměnitelné břitové destičky MFW Se 2 břity a otěruvzdorným povlakem nanášeným podle specifického postupu. Lze je používat na všech strojích řady RPG. Název Počet Obj. č. kg Vyměnitelné břitové destičky MFW-P ,003 Vyměnitelné břitové destičky MFW-P , Technika k obrábění konců trubek

33 Stroje k čelnímu zarovnávání trubek Vysoká jakost obrobeného povrchu čela trubky Čelo kolmé a bez otřepu Systém rychlé výměny nástrojů, kruhových upínacích čelistí a trubek Opracování tenkostěnných trubek z nerez oceli (V4A) Vyměnitelná břitová destička se dvěma břity a s vysoce otěruvzdorným povlakem Elektromotor s elektronickou regulací otáček Posuv s milimetrovým dělením stupnice pro optimální výsledek Pro opracování není zapotřebí žádných dalších nástrojů Přenosný a lehký stroj pro mobilní a bezpečné použití RPG 4.5 RPG 4.5, RPG 8.6 K bezotřepovému a kolmému zarovnávání tenkostěnných trubek z nerez oceli. Uzavřený systém s nahlížecím okénkem umožňuje čistou a bezpečnou práci. Stroj na otočném stojánku, který lze příp. demontovat. Obsah dodávky: 1 stroj k čelnímu zarovnávání trubek RPG 4.5 / RPG přepravní kufr z tvrzeného materiálu 1 nožový držák (obj. č ) s břitovou destičkou (obj. č ) 1 sada nářadí 1 návod k obsluze a 1 seznam náhradních dílů RPG 8.6 Elektrický pohon jednofázovým střídavým elektromotorem: Výkon: 1010 W Třída ochrany II Elektronická regulace otáček: RPG 4.5: 8-52 ot/min; RPG 8.6: 7-18 ot/min Rozsah použití RPG 4.5 RPG 8.6 [inch] [inch] Průměr trubky 12,7-114, ,8-219, Tloušťka stěny max. 3, , Název Provedení Obj. č. kg RPG V, 50/60 Hz EU ,400 RPG V, 50/60 Hz EU ,400 RPG V, 50/60 Hz EU ,500 RPG V, 50/60 Hz EU ,500 Technika k obrábění konců trubek 33

34 Příslušenství k RPG 4.5, RPG 8.6 Před vystavením Vaší objednávky na kruhové upínací čelisti prosím zkontrolujte vnější průměr trubek. Různé normy někdy znamenají zvláštní odchylky (zejména u trubek dle DIN2430). Kruhové upínací čelisti Obzvlášť odolné. Upínací čelisti se západkovým mechanizmem garantují přesné upínání trubek a rychlou výměnu upínacích čelistí bez použití nářadí. Další rozměry kruhových upínacích čelistí lze dodat. Upínací čelisti z nerez oceli k RPG 4.5 Upínací čelisti z hliník k RPG 8.6 Použití pro Provedení Průměr trubky Průměr trubky [inch] Obj. č. RPG 4.5 Nerez ocel 12, ,170 RPG 4.5 Nerez ocel 12, ,177 RPG 4.5 Nerez ocel 13, ,176 RPG 4.5 Nerez ocel 13, ,175 RPG 4.5 Nerez ocel 14, ,174 RPG 4.5 Nerez ocel 16, ,168 RPG 4.5 Nerez ocel 17, ,164 RPG 4.5 Nerez ocel 18, ,161 RPG 4.5 Nerez ocel 19, ,150 RPG 4.5 Nerez ocel 19, ,157 RPG 4.5 Nerez ocel 20, ,153 RPG 4.5 Nerez ocel 21, ,100 RPG 4.5 Nerez ocel 22, ,144 RPG 4.5 Nerez ocel 23, ,140 RPG 4.5 Nerez ocel 24, ,133 RPG 4.5 Nerez ocel 25, ,127 RPG 4.5 Nerez ocel 25, ,100 RPG 4.5 Nerez ocel 26, ,090 RPG 4.5 Nerez ocel 28, ,110 RPG 4.5 Nerez ocel 29, ,105 RPG 4.5 Nerez ocel 30, ,095 RPG 4.5 Nerez ocel 31, ,090 RPG 4.5 Nerez ocel 31, ,080 RPG 4.5 Nerez ocel 33, ,040 RPG 4.5 Nerez ocel 33, ,060 RPG 4.5 Nerez ocel 34, ,040 RPG 4.5 Nerez ocel 35, ,050 RPG 4.5 Nerez ocel 36, ,044 RPG 4.5 Nerez ocel 38, ,025 RPG 4.5 Nerez ocel 38, ,020 RPG 4.5 Nerez ocel 40, ,000 RPG 4.5 Nerez ocel 41, ,990 RPG 4.5 Nerez ocel 42, ,976 RPG 4.5 Nerez ocel 42, ,950 RPG 4.5 Nerez ocel 42, ,965 RPG 4.5 Nerez ocel 42, ,950 RPG 4.5 Nerez ocel 44, ,955 RPG 4.5 Nerez ocel 44, ,955 RPG 4.5 Nerez ocel 45, ,948 RPG 4.5 Nerez ocel 48, ,880 RPG 4.5 Nerez ocel 48, ,905 RPG 4.5 Nerez ocel 48, ,875 RPG 4.5 Nerez ocel 50, ,880 RPG 4.5 Nerez ocel 50, ,895 RPG 4.5 Nerez ocel 51, ,870 RPG 4.5 Nerez ocel 52, ,850 RPG 4.5 Nerez ocel 53, ,835 RPG 4.5 Nerez ocel 54, ,827 RPG 4.5 Nerez ocel 57, ,780 RPG 4.5 Nerez ocel 60, ,700 RPG 4.5 Nerez ocel 60, ,726 RPG 4.5 Nerez ocel 60, ,695 RPG 4.5 Nerez ocel 63, ,688 RPG 4.5 Nerez ocel 63, ,670 RPG 4.5 Nerez ocel 70, ,545 RPG 4.5 Nerez ocel 73, ,485 kg 34 Technika k obrábění konců trubek

35 Použití pro Provedení Průměr trubky Průměr trubky [inch] Obj. č. RPG 4.5 Nerez ocel 73, ,482 RPG 4.5 Nerez ocel 75, ,443 RPG 4.5 Nerez ocel 76, ,420 RPG 4.5 Nerez ocel 76, ,390 RPG 4.5 Nerez ocel 76, ,390 RPG 4.5 Nerez ocel 85, ,220 RPG 4.5 Nerez ocel 85, ,200 RPG 4.5 Nerez ocel 88, ,130 RPG 4.5 Nerez ocel 89, ,100 RPG 4.5 Nerez ocel 101, ,800 RPG 4.5 Nerez ocel 104, ,740 RPG 4.5 Nerez ocel 108, ,620 RPG 4.5 Nerez ocel 114, ,435 RPG 8.6 Hliník 50,8 2, ,800 RPG 8.6 Hliník 76, ,200 RPG 8.6 Hliník 101,6 4, ,800 RPG 8.6 Hliník 114,3 4, ,500 RPG 8.6 Hliník 127, ,420 RPG 8.6 Hliník 139,7 5, ,100 RPG 8.6 Hliník 141,3 5, ,900 RPG 8.6 Hliník 152,4 6, ,700 RPG 8.6 Hliník 168,3 6, ,300 RPG 8.6 Hliník 197,0 7, ,530 RPG 8.6 Hliník 203,2 8, ,500 RPG 8.6 Hliník 219,1 8, ,600 RPG 8.6 Nerez ocel 101,6 4, ,000 RPG 8.6 Nerez ocel 114,3 4, ,700 RPG 8.6 Nerez ocel 141,3 5, ,500 RPG 8.6 Nerez ocel 152,4 6, ,400 RPG 8.6 Nerez ocel 168,3 6, ,000 RPG 8.6 Nerez ocel 203,2 8, ,240 RPG 8.6 Nerez ocel 219,1 8, ,500 kg Nožový držák WH Vhodný pro břitovou destičku Včetně šroubu Torx. Nožový držák WH ,025 Břitové destičky MFW Se 2 břity a otěruvzdorným povlakem nanášeným podle specifického postupu. Lze je používat na všech strojích řady RPG. Název Počet Obj. č. kg Vyměnitelné břitové destičky MFW-P ,003 Vyměnitelné břitové destičky MFW-P ,045 Technika k obrábění konců trubek 35

36 Stroje k opracování kotlových trubek Příruční s kompaktní konstrukcí pro precizní a opakovatelnou přípravu pro svar Maximální výkon při malé hmotnosti Vyměnitelné břitové destičky se dvěma břity s vysoce odolným povlakem Systém rychlého upínání nástrojů s jednoduchým pohodlným přestavováním Otočný kroužek pro výfuk vzduchu Ergonomická manipulace Jednoduchá výměna nástrojů Nástroje kompatibilní se všemi stroji BRB Nízká úroveň akustického tlaku Design tělesa optimalizován s ohledem na účel použití BRB 2 Lehká váha v opracování kotlových trubek. Výroba vysoce přesných a opakovatelných tvarů svarové mezery na koncích trubek z vysokolegované (nerez) a také z nízkolegované a nelegované oceli inovačním nástrojovým systémem QTC. Příprava spojů trubky s trubkovnicí pro svar při výrobě kotlů a zařízení. Lze dosadit současně až 3 nástroje. Obsah dodávky: 1 stroj k opracování kotlových trubek BRB 2 1 přepravní kufr z tvrzeného materiálu 1 upínací trn 3 sady upínacích klínů (Kit 1) nebo 8 sad upínacích klínů (Kit 2) 1 nožová hlava 1 ruční rozprašovač s chladicí řeznou kapalinou KSS-TOP (obj. č ) 1 sada nářadí 1 návod k obsluze a 1 seznam náhradních dílů Tlakovzdušný lamelový motor: Výkon: 0,38 kw Spotřeba vzduchu: 0,7 m 3 /min při 6 bar Záruku je možné poskytnout pouze při používání mobilní jednotky pro úpravu vzduchu od firmy Orbitalum Tools, obj. č (viz str. 48). Rozsah použití / Jmenovité údaje BRB 2 Kit 1 BRB 2 Kit 2 [inch] [inch] Vnitřní D trubky 12, , Tl. stěny u oceli Tl. stěny u nerez oceli (D max. cca 40 mm) Ø upínacího trnu 12, , Ø nožové hlavy 50 / 19, / / 19, / 0.75 Název Provedení Obj. č. kg BRB 2, Kit 1 tlakovzd ,700 BRB 2, Kit 2 tlakovzd , Technika k obrábění konců trubek

37 Sada dodatečného vybavení k BRB 2 Oba základní typy strojů mohou být dodatečně vybaveny na kompletní Kit. Sada dodatečného vybavení ke Kit 1 obsahuje: 7 upínacích klínů 1 upínací trn s vřetenem, kompletní Sada dodatečného vybavení ke Kit 2 obsahuje: 2 upínacích klínů 1 upínací trn s vřetenem, kompletní Rozsah použití Sada dodatečného vybavení k BRB 2, Kit 1 Sada dodatečného vybavení k BRB 2, Kit 2 Vnitřní D trubky 22, ,75-21,50 Průměr upínacího trnu 19,05 12,75 Sada upínacích klínů [ks] 7 2 Sada dodatečného vybavení k BRB 2, Kit ,835 Sada dodatečného vybavení k BRB 2, Kit ,371 Technika k obrábění konců trubek 37

38 Stroje k opracování kotlových trubek Snadno ovladatelné s kompaktní konstrukcí pro přesnou a opakovatelnou přípravu pro svar Maximální výkon při nepatrné hmotnosti Vyměnitelná břitová destička se dvěma břity a s vysoce odolným povlakem Systém rychlého upínání nástroje s jednoduchým, pohodlným přestavováním Otočný kroužek výfuku vzduchu Ergonomické manipulace Jednoduchá výměna nástrojů Nástroje použitelné na všech strojích BRB Nízká úroveň akustického tlaku Design tělesa optimalizovaný podle použití BRB 4 Lehká váha v opracování kotlových trubek. Výroba vysoce přesných a opakovatelných tvarů svarové mezery na koncích trubek z vysokolegované (nerez) oceli a také nízkolegované a nelegované oceli inovačním nástrojovým systémem QTC. Příprava pro svarový spoj trubky s trubkovnicí při stavbě kotlů a zařízení. Lze dosadit současně až 3 nástroje. Dodává se verze tlakovzdušná a elektrická. BRB 4 elektro BRB 4 pneu Obsah dodávky: 1 stroj k obrábění kotlových trubek BRB 4 1 přepravní kufr z tvrzeného materiálu 1 ruční rozprašovač s chladicí řeznou kapalinou KSS-TOP (obj. č ) 1 sada nářadí 1 návod k obsluze a 1 seznam náhradních dílů Rozsah dodatečné dodávky BRB 4 Kit 1 4 Sady upínacích klínů [ks] ,1-33,8 Rozsah upínání - - Upínací kotouč Ø 18,8 a závitové vřeteno M8 - Trn Ø 19,05-68 / 19 Nožová hlava Ø - - BRB 4 Kit ,0-61, ,0-31,50-68 / 27 - BRB 4 Kit ,0-61,7 59,4-110,8-30,0-31, / 27 BRB 4 Kit ,1-33,8 32,0-61,7-18,8 30,0 19,05 31,50 68 / / 27 - BRB 4 Kit ,1-33,8 32,0-61,7 59,4-110,8 18,8 30,0 19,05 31,50 68 / / / 27 Elektrický pohon jednofázovým střídavým elektromotorem: Výkon: 1,2 kw Třída ochrany II Elektronická regulace otáček: ot/min Tlakovzdušný lamelový motor: Výkon: 1 kw Spotřeba vzduchu: 1 m 3 /min při 6 bar Otáčky: ot/min Záruku je možné poskytnout pouze při používání mobilní jednotky pro úpravu vzduchu od firmy Orbitalum Tools, obj. č (viz str. 48). 38 Technika k obrábění konců trubek

39 Rozsah použití BRB 4, Kit 1 BRB 4, Kit 2 BRB 4, Kit 3 BRB 4, Kit 4 BRB 4, Kit 5 Vnitřní D trubky 19,1-33,8 32,0-61,7 32,0-110,8 19,1-61,7 19,1-110,8 Vnější D trubky 64,0 73,0 114,3 73,0 114,3 Tloušťka st. min. - max. 2,0-15,0 2,0-15,0 2,0-15,0 2,0-15,0 2,0-15,0 Název Provedení Obj. č. kg BRB 4, Kit V, 50 Hz EU ,000 BRB 4, Kit V, 50 Hz EU ,000 BRB 4, Kit V, 50 Hz EU ,000 BRB 4, Kit V, 50 Hz EU ,000 BRB 4, Kit V, 50 Hz EU ,000 BRB 4, Kit V, 50 Hz EU ,000 BRB 4, Kit V, 50 Hz EU ,000 BRB 4, Kit V, 50 Hz EU ,000 BRB 4, Kit V, 50 Hz EU ,000 BRB 4, Kit V, 50 Hz EU ,000 BRB 4, Kit 1 pneu ,000 BRB 4, Kit 2 pneu ,000 BRB 4, Kit 3 pneu ,000 BRB 4, Kit 4 pneu ,600 BRB 4, Kit 5 pneu ,600 Sady dodatečného vybavení pro BRB 4 Obsah sad dodatečného vybavení: Rozsah použití Trn Ø Nožová hlava Ø Rozšíření kapacity na vnitřní D trubky Rozšíření kapacity na vnější D trubky Kit 1 na Kit 4 31,5 68,0 19,1-61,7 max. 70,0 Kit 1 na Kit 3 31,5 110,8 19,1-110,8 max. 114,3 Kit 2 na Kit 1 / Kit 3 na Kit 1 19,05 68,0 19,1-61,7 max. 70,0 Kit 2 na Kit 3 / Kit 4 na Kit 5-110,8 32,0-120,0 max. 114,3 Kit 1 na Kit 5 31,5 68,0 / 110,8 19,1-120,0 max. 114,3 Kit 3 na Kit 2-68,0 32,0-110,8 max. 114,3 Kit 1 na Kit ,600 Kit 1 na Kit ,700 Kit 2 na Kit 1 / Kit 3 na Kit ,900 Kit 2 na Kit 3 / Kit 4 na Kit ,900 Kit 1 na Kit ,200 Kit 3 na Kit ,700 Technika k obrábění konců trubek 39

40 Příslušenství ke strojům BRB Nožová hlava Ø 90 mm Kompletní k trnu Ø 31,5 mm. Jen do vyčerpání zásob. Nožová hlava Ø-90 mm ,100 Nožové držáky WH pro svar I Včetně šroubu Torx. Možné kombinace nožových držáků a břitových destiček viz str. 50. Název Provedení Výška Výška [inch] Obj. č. WH5-I k BRB ,005 WH4-I* k BRB ,033 WH12-I k BRB ,035 WH15-I k BRB ,100 WH15-I k BRB ,100 kg * Speciální nožové držáky k čelnímu zarovnávání trubek v trubkovnicích Nastavitelný nožový držák WH pro svar I Možné kombinace nožových držáků a břitových destiček viz str. 50. Složení: Nastavitelný nožový držák Břitová destička MFW 15-V / I-4, obj. č Šrouby Torx Distanční podložky Název Provedení Výška Výška [inch] Obj. č. WH15-I k BRB 4 16, ,247 kg Nožový držák WH pro svar V a Y Včetně šroubu Torx. Možné kombinace nožových držáků a břitových destiček, viz str. 50. Název Provedení Obj. č. kg WH5-V-30 k BRB ,015 WH12-V-30 k BRB ,040 WH12-V-37,5 k BRB ,115 WH12-V-80 k BRB ,048 WH12-V-35 k BRB ,100 WH15-V-30 k BRB ,100 WH15-V-37,5 k BRB ,100 WH15-V-60 k BRB , Technika k obrábění konců trubek

41 Nožový držák WH pro svar U Včetně šroubu Torx. Možné kombinace nožových držáků a břitových destiček, viz str. 50. Název Provedení Obj. č. kg WH5-U-20 k BRB ,014 WH12-U-10 k BRB ,044 WH12-U-20 k BRB ,047 WH12-U-25 k BRB ,051 WH30-U-7 k BRB ,206 WH30-U-10 k BRB ,174 WH30-U-20 k BRB ,184 Nožový držák WH pro obrábění vnitřního průměru trubky Včetně šroubu Torx. Možné kombinace nožových držáků a břitových destiček, viz str. 50. Název Provedení Obj. č. kg WH5-ID-14, 10 mm hl. k BRB ,017 WH5-ID-14 k BRB ,139 WH5-ID-45 k BRB ,160 WH10-ID-14 k BRB ,170 WH10-ID-14, 30 mm hl. k BRB ,155 WH12-ID-10 k BRB ,042 Nožové držáky WH k oddělení trubek od trubkovnice Včetně šroubu Torx. Možné kombinace nožových držáků a břitových destiček, viz str. 50. Název Provedení Obj. č. kg WH10-ID-80 k BRB 2 / BRB ,075 Nožové držáky WH k oddělení trubek od trubkovnice Včetně šroubu Torx. Možné kombinace nožových držáků a břitových destiček, viz str. 50. Název Provedení Obj. č. kg WH5-ID-45 k BRB 2 / BRB ,155 Břitové destičky MFW Na tloušťku stěny do 6 mm Vyměnitelná břitová destička se 2 břity chráněná proti opotřebení vysoce odolným povlakem Balinit Futura. K použití na trubky z vysokolegované (nerez) oceli, nízkolegované a nelegované oceli a z materiálů na odlitky. Pro WH5-I a WH5-U-20 Název Provedení Obj. č. kg MFW5-V / I-2 k BRB ,155 Technika k obrábění konců trubek 41

42 Břitová destička MFW Na tloušťku stěny až 4 mm Vyměnitelná břitová destička se 2 břity chráněná proti opotřebení vysoce odolným povlakem Balinit Futura. K použití na trubky z vysokolegované (nerez) oceli, nízkolegované a nelegované oceli a z materiálů na odlitky. Pro WH4-I-2 (speciální držák) Název Provedení Obj. č. kg MFW4-I-2 k BRB ,002 Břitová destička MFW Na tloušťku stěny 2 až 15 mm Vyměnitelná břitová destička se 2 břity chráněná proti opotřebení vysoce odolným povlakem Balinit Futura. K použití na trubky z vysokolegované (nerez) oceli, nízkolegované a nelegované oceli a z materiálů na odlitky. Na tvary svarové mezery V, Y, I Název Provedení Obj. č. kg MFW15-V / I-4 k BRB ,055 Břitová destička MFW Na tloušťku stěny 2 až 12 mm Vyměnitelná břitová destička se 2 břity chráněná proti opotřebení vysoce odolným povlakem Balinit Futura. K použití na trubky z vysokolegované (nerez) oceli, nízkolegované a nelegované oceli a z materiálů na odlitky. Na tvary svarové mezery V, Y, I a na tvar svarové mezery U s poloměrem 1,2 mm Název Provedení Obj. č. kg MFW12-V / I-2 k BRB ,025 Břitová destička MFW Pro obrábění vnitřního průměru trubky Vyměnitelná břitová destička se 2 břity chráněná proti opotřebení vysoce odolným povlakem Balinit Futura. K použití na trubky z vysokolegované (nerez) oceli, nízkolegované a nelegované oceli a z materiálů na odlitky pro WH5-ID-14 s poloměrem 0,4 mm pro WH5-ID pro WH10-ID-80 Název Provedení Obj. č. kg MFW5-ID-2-R0,4 (14 ) k BRB ,003 MFW5-ID-2-R0,4 (45 ) k BRB ,002 MFW10-ID-2-R0,4 (80 ) k BRB , Technika k obrábění konců trubek

43 Sroje k obrábění konců trubek Kompaktní konstrukce pro přesnou a opakovatelnou přípravu pro svar Systém rychlého upínání nástrojů QTC (Quick-Tool-Change) Kolmé obrobení bez otřepu Břitové destičky se čtyřmi resp. dvěma břity s vysoce odolným povlakem Robustní konstrukce Nástroje použitelné na všech strojích REB Systém pohonu optimalizovaný po stránce výkonu a ergonomie Integrovaná rukojeť umožňuje rychlé dosazení do trubky. REB 6, REB 14, REB 20 Výkonné řešení obrobení konce trubky. Výroba vysoce přesných a opakovatelných tvarů svarové mezery na koncích trubek z vysokolegované (nerez) oceli a také nízkolegované a nelegované oceli inovačním nástrojovým systémem QTC. Lze dosadit současně až 4 nástroje. Obsah dodávky: 1 stroj k obrábění konců trubek REB 6, REB 14 nebo REB 20 1 přepravní bedna 1 upínací hlava (REB 6 a REB 14) nebo 2 upínací hlavy (REB 20) 5 sad upínacích klínů po 3 upínacích klínech (REB 6) nebo 6 sad upínacích klínů po 3 upínacích klínech (REB 14 a REB 20) 1 sada nářadí 1 ruční rozprašovač s chladicí řeznou kapalinou KSS-TOP (obj. č ) 1 návod k obsluze a 1 seznam náhradních dílů Tlakovzdušný lamelový motor: Výkon: 1,8 kw Spotřeba vzduchu: 2 m 3 /min při 6 bar Otáčky bez zátěže: REB 6: 0 až 26 ot/min, REB 14: 0 až 13 ot/min, REB 20: 0 až 13 ot/min REB 6 elektro REB 14 tlakovzdušné Záruku je možné poskytnout pouze při používání mobilní jednotky pro úpravu vzduchu od firmy Orbitalum Tools, obj. č (viz str. 48). Elektrický pohon jednofázovým střídavým elektromotorem (jen REB 6 a REB 14): Výkon: 1,2 kw Napětí: 230 V, 50/60 Hz Plynulá elektronická regulace otáček: REB 6: ot/min, REB 14: 5-16 ot/min Rozsah použití* Vnitřní Ø (ID) Tloušťka stěny (s) Vnější Ø (OD) [inch] [inch] [inch] REB 6 min max REB 14 min max , REB 20 min max REB 20 tlakovzdušné * Rozšíření rozsahu upínání je možné upínacími klíny ze zvláštního příslušenství. Název Provedení Obj. č. kg REB 6 tlakovzdušné ,000 REB V, 50/60 Hz EU ,000 REB 14 tlakovzdušné ,000 REB V, 50/60 Hz EU ,000 REB 20 tlakovzdušné ,000 Technika k obrábění konců trubek 43

44 Příslušenství strojů REB Nožový držák WH pro svar I Včetně šroubu Torx. Možné kombinace nožových držáků a břitových destiček, viz str. 50. Název Výška Výška [inch] Obj. č. kg WH15-I ,100 WH15-I ,100 WH30-I ,166 WH30-I ,235 Nastavitelný nožový držák WH pro svar I Možné kombinace nožových držáků a břitových destiček viz str. 50. Složení: Nastavitelný nožový držák Břitová destička MFW 15-V / I-4, obj. č Šrouby Torx Distanční podložky Název Výška Výška [inch] Obj. č. WH15-I 16, ,247 kg Nožový držák WH pro svar V a Y Včetně šroubu Torx. Možné kombinace nožových držáků a břitových destiček, viz str. 50. WH12-V ,115 WH15-V ,100 WH15-V-37, ,100 WH15-V ,100 WH30-V ,200 WH30-V ,192 WH30-V-32, ,234 WH30-V-37, ,199 WH30-V ,204 WH30-V , Technika k obrábění konců trubek

45 Nožový držák WH pro svar U Včetně šroubu Torx. Možné kombinace nožových držáků a břitových destiček, viz str. 50. WH30-U ,206 WH30-U ,174 WH30-U ,184 WH30-U ,174 WH30-U ,165 Nožový držák WH pro obrábění vnitřního průměru trubky Včetně šroubu Torx. Možné kombinace nožových držáků a břitových destiček, viz str. 50. WH5-ID ,139 WH5-ID ,155 WH10-ID ,160 WH10-ID-14, 30 mm hl ,170 WH12-ID ,042 Břitové destičky MFW Na tloušťky stěny 2-30 mm Vyměnitelná břitová destička se 2 břity chráněná proti opotřebení vysoce odolným povlakem Balinit Futura. K použití na trubky z vysokolegované (nerez) oceli, nízkolegované a nelegované oceli a z materiálů na odlitky pro tvary svarové mezery V, Y, I pro tvary svarové mezery I, V, Y, U s poloměrem 5 mm pro tvary svarové mezery I, V, Y, U s poloměrem 2 mm MFW30-V / I ,055 MFW30-U-4-R ,055 MFW30-U-4-R ,060 Břitové destičky MFW Na tloušťky stěny 2-15 mm Vyměnitelná břitová destička se 2 břity chráněná proti opotřebení vysoce odolným povlakem Balinit Futura. K použití na trubky z vysokolegované (nerez) oceli, nízkolegované a nelegované oceli a z materiálů na odlitky. Pro svarové mezery V, Y, I MFW15-V / I ,055 Technika k obrábění konců trubek 45

46 Břitové destičky MFW Pro obrábění vnitřního průměru trubky Vyměnitelná břitová destička se 2 břity chráněná proti opotřebení vysoce odolným povlakem Balinit Futura. K použití na trubky z vysokolegované (nerez) oceli, nízkolegované a nelegované oceli a z materiálů na odlitky. Název k použití spolu s WH Obj. č. kg MFW5-ID-2-R0,4 (14 ) WH5-ID-14 s rádiusem 0,4 mm ,003 MFW5-ID-2-R0,4 (45 ) WH5-ID-45 s rádiusem 0,4 mm ,002 MFW10-ID-2-R0,8 (14 ) WH10-ID-14 s rádiusem 0,8 mm ,002 MFW10-ID-2-R3,0 (14 ) WH10-ID-14 s rádiusem 3,0 mm ,004 Upínač do trubkových kolen Pro REB 6. K obrábění trubkových kolen s vnitřním průměrem 75 až 157 mm. Obsah dodávky: 1 robustní přepravní kufr 1 trn s upínačem do trubkových kolen 1 přípravek pro ustavení 8 upínacích sad po 3 kolících pro rozsah průměrů mm Upínač do trubkových kolen pro REB 6 kompletní ,900 Upínací klíny jako zvláštní příslušenství Pro zvětšení rozsahu standardních strojů REB. Název Vnitřní D trubky Vnitřní D trubky [inch] Obj. č. k REB ,300 k REB ,600 k REB ,850 kg 46 Technika k obrábění konců trubek

47 Upínací segmenty Delrin Upínací plastové segmenty Delrin o rozměru specifikovaném zákazníkem pro obrábění tenkostěnných trubek jako upínací systém nezpůsobující deformaci trubky. Obsah dodávky: 6 šroubů s válcovou hlavou 3 upínací klíny 3 upínací segmenty Delrin Další rozměry lze dodat. Název Vnitřní D trubky Vnitřní D trubky [inch] Obj. č. k REB 6 108,2-110, ,600 k REB 6 147,0-149, ,905 k REB 6 161,5-162, ,600 k REB ,5-162, ,800 k REB ,6-213, ,600 k REB , ,600 k REB ,7-266, ,600 k REB ,7-315, ,100 k REB , ,800 k REB , ,750 kg ID-Tracking pro stroj REB 14 a 20 Modul kopírující vnitřní průměr trubky (ID-Tracking) při práci s REB slouží k opracování přípravy pro svar na tenkostěnných trubkách velkých rozměrů, u kterých je zapotřebí opracovat na konci trubky přesnou šířku otupení. Modul snímá vnitřní průměr trubky. Silou pružiny je kompenzována nekruhovitost trubky a tím je při opracování dosahováno rovnoměrné šířky otupení. S modulem ID-tracking je možno provádět veškeré tvary přípravy pro svar tj. přípravu pro svar V, Y nebo J. Obsah dodávky: Modul ID-Tracking Uchycení nástroje Návod k montáži Rozsah použití ID Tracking k REB 14 ID Tracking k REB 20 [inch] [inch] Vnitřní D trubky Tloušťka stěny max ID-Tracking k REB 14, REB ,750 Technika k obrábění konců trubek 47

48 Příslušenství strojů BRB a REB Přenosná jednotka pro úpravu vzduchu DWE 10 Přimazávač, filtr, redukční ventil od 0 do 10 bar, průtok až 2,6 m 3 /min. Strana vstupu vzduchu: Čelisťová spojka ½ (DIN 3481). Strana výstupu vzduchu: Rychlospojka ½. Vhodné pro hadici obj. č Přenosná jednotka pro úpravu vzduchu DWE ,200 Tlakovzdušná hadice s rychlospojkou Ke spojení stroje REB resp. BRB s přenosná jednotkou pro úpravu vzduchu DWE 10. Délka: 4 m. Vnitřní průměr: 19,1 mm. Strana vstupu vzduchu: Rychlospojka ½. Strana výstupu vzduchu: Úhlové šroubení 90 s rychlospojkou ½ a příslušným protikusem k našroubování do rukojeti REB/BRB. Tlakovzdušná hadice s rychlospojkou ,000 Chladicí řezná kapalina KSS-TOP Plně syntetická, ve vodě rozpustná chladicí kapalina prodlužuje životnost vyměnitelných břitových destiček. Neobsahuje nebezpečné látky (podle nařízení GefStoffV o nebezpečných látkách se na ni nevztahuje povinnost označení; bezpečnostní list od SZÚ Praha) a vyhovuje požadavkům na rozvody pitné vody dle DVGW - pracovní list W521. Vykazuje dobré vlastnosti po stránce ochrany proti korozi. Název Provedení Obj. č. kg Chladicí řezná kapalina KSS-TOP Nádoba 500 ml s ručním rozprašovačem ,630 Chladicí řezná kapalina KSS-TOP Kanystr 10 l ,000 kanystr pro doplňování 48 Technika k obrábění konců trubek
