1 Střední škola technická a zemědělská, Nový Jičín, příspěvková organizace Technické podmínky výběrové řízení Pořízení obráběcích strojů Univerzální hrotový soustruh dodávka 5 kusů Technické parametry stroje Jednotky Specifikace oběžný průměr nad ložem mm rozsah oběžný průměr nad suportem mm rozsah oběžný průměr v prolomení mm rozsah vzálenost mezi hroty mm min užitečná délka v prolomení lože mm min. 220 hmotnost obrobku upnutého v hrotech kg min. 90 vrtání vřetene mm rozsah vnitřní kužel vřetene Morse min. 5 rozsah otáček vřetene ot/min rozsah zdvih příčného suportu mm min. 240 zdvih nožového suportu mm min. 130 rozsah podelných posuvů mm/ot rozsah 0,025-3,25 rozsah příčných posuvů mm/ot rozsah 0,011-1,65 stoupání závitů - metrický mm rozsah 0,01-21 stoupání závitů - Whitwort záv 1/ rozsah1-165 stoupání závitů - modul rozsah 0,1-11 stoupání závitů - Diametral Pitch D.P. rozsah průřez nože mm min. 25 x 25 vnitřní kužel hrotové objímky koníku Morse min. 5 zdvih hrotové objímky koníku mm min. 180 výkon hlavního elektromotoru kw min. 5 příkon stroje kva max. 6 Příloha ZD č. 2_TECHNICKÁ SPECIFIKACE.xlsx Strana 1 z 8

2 Zvláštní příslušenství k univerzálnímu hrotovému soustruhu dodávka 1 souprava Zvláštní příslušenství: Jednotky Specifikace Jednotky Množství opěrka pevná mm rozsah ks 1 opěrka pohyblivá mm rozsah ks 1 opěrka pevná zvětšená mm rozsah ks 1 valivá vložka opěrky pevné ks 3 valivá vložka opěrky pohyblivé ks 2 valivá vložka opěrky pevné zvětšené ks 3 zadní nožový držák ks 1 kuželové pravítko ks 1 4-čel. upínací deska s nezávislými čelistmi průměr mm rozsah ks 1 upínací deska hladká půměr mm rozsah ks 1 kryt 4-čel. upínací desky průměr mm rozsah ks 1 kryt hladké upínací desky průměr mm rozsah ks 1 zásuvka jednofázová ks 1 zásuvka trojfázová ks 1 přenášecí zařízení ks 1 lis mazací ks 1 Příloha ZD č. 2_TECHNICKÁ SPECIFIKACE.xlsx Strana 2 z 8

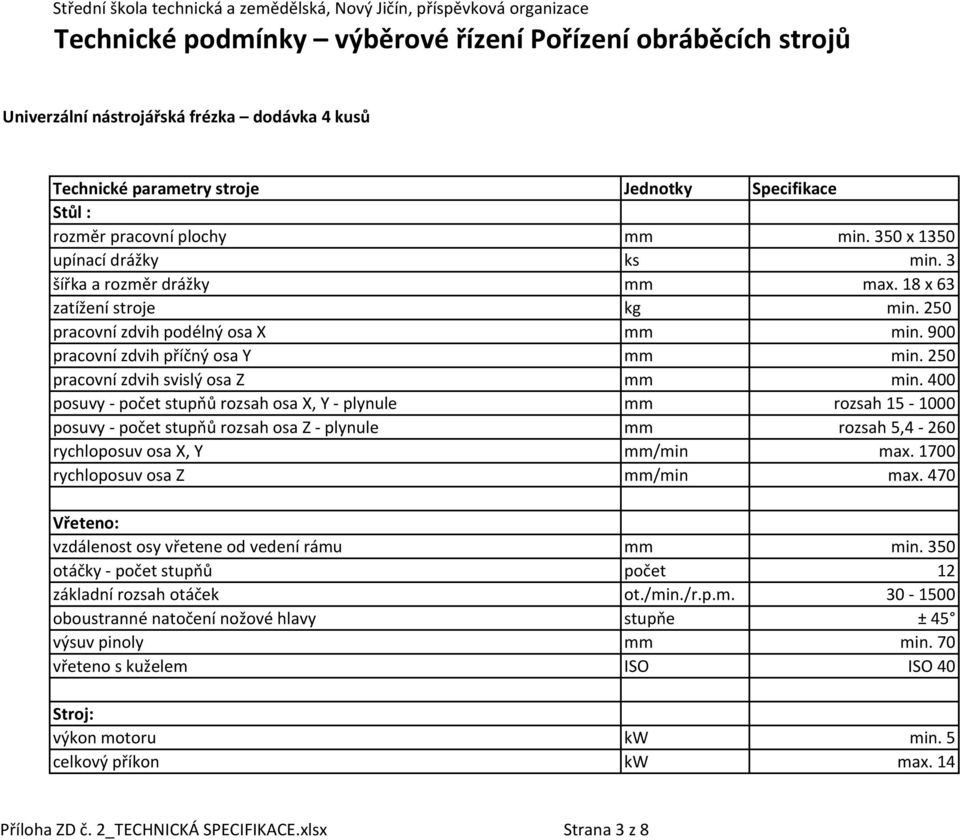

3 Střední škola technická a zemědělská, Nový Jičín, příspěvková organizace Technické podmínky výběrové řízení Pořízení obráběcích strojů Univerzální nástrojářská frézka dodávka 4 kusů Technické parametry stroje Jednotky Specifikace Stůl : rozměr pracovní plochy mm min. 350 x 1350 upínací drážky ks min. 3 šířka a rozměr drážky mm max. 18 x 63 zatížení stroje kg min. 250 pracovní zdvih podélný osa X mm min. 900 pracovní zdvih příčný osa Y mm min. 250 pracovní zdvih svislý osa Z mm min. 400 posuvy - počet stupňů rozsah osa X, Y - plynule mm rozsah posuvy - počet stupňů rozsah osa Z - plynule mm rozsah 5,4-260 rychloposuv osa X, Y mm/min max rychloposuv osa Z mm/min max. 470 Vřeteno: vzdálenost osy vřetene od vedení rámu mm min. 350 otáčky - počet stupňů počet 12 základní rozsah otáček ot./min./r.p.m oboustranné natočení nožové hlavy stupňe ± 45 výsuv pinoly mm min. 70 vřeteno s kuželem ISO ISO 40 Stroj: výkon motoru kw min. 5 celkový příkon kw max. 14 Příloha ZD č. 2_TECHNICKÁ SPECIFIKACE.xlsx Strana 3 z 8

4 hmotnost kg max zastavěná plocha strojem mm max x 2100 výška stroje mm max Další parametry stroje: strojní posuvy X,Y,Z - plynule stavitelné ruční kola na osách X, Y, Z s odměřovacími číselníky s dělením 0,02 mm pohony na připojení zvláštního příslušenství sousledné frézování v podelné ose s poklesem konzoly automatické pracovní cykly v podélné ose elektrovýzbroj pro napětí 400V/50Hz osvětlení pracovního prostoru kryt pracovního prostoru bezpečnostní kryt číselná indikace polohy ve 3 osách Příloha ZD č. 2_TECHNICKÁ SPECIFIKACE.xlsx Strana 4 z 8

5 Zvláštní příslušenství k univerzální nástrojařské frézce dodávka 1 souprava Zvláštní příslušenství: Jednotky Specifikace Jednotky Množství univerzální dělící přístroj ks 1 montážní příslušenství ks 1 výškový koník ks 1 křížová deska ks 1 závitová lyra ks 1 podpěra ks 1 otočný stůl ruční vč. dělení mm min. 300 ks 1 upínací pouzdro ISO ISO 40 x 16 ks 1 standardní sada kleštin k dodávanému stroji ks 1 kleština mm 16 x 4 ks 1 kleština mm 16 x 5 ks 1 kleština mm 16 x 6 ks 1 kleština mm 16 x 8 ks 1 kleština mm 16 x 10 ks 1 upínací pouzdro ISO ISO 40 x 28 ks 1 standardní sada kleštin k dodávanému stroji ks 1 kleština mm 28 x 8 ks 1 kleština mm 28 x 10 ks 1 kleština mm 28 x 12 ks 1 kleština mm 28 x 16 ks 1 kleština mm 28 x 20 ks 1 upín. nástavec pro pneumatické upínání ks 1 Příloha ZD č. 2_TECHNICKÁ SPECIFIKACE.xlsx Strana 5 z 8

6 Střední škola technická a zemědělská, Nový Jičín, příspěvková organizace Technické podmínky výběrové řízení Pořízení obráběcích strojů Nástrojářská konzolová frézka dodávka 1 kus Technické parametry stroje Jednotky Specifikace Základní technické parametry: rozměr pracovní plochy mm min. 350 x 1350 počet upínacích drážek ks min. 4 šířka a rozteč upínací drážky mm max. 14 x 50 zatížení stolu kg min. 190 pracovní zdvih - podélný osa X mm min. 800 pracovní zdvih - podélný osa Y mm min. 350 pracovní zdvih - svislý osa Z mm mmin. 410 posuvy jednostupňové - počet stupňů plynule posuvy jednostupňové - osa X, Y mm/min rozsah posuvy jednostupňové - osa Z mm/min rozsah rychloposuv jednostupňový - osa X, Y mm/min max rychloposuv jednostupňový - osa Z mm/min max. 500 posuvy dvoustupňpvé - stupeň I. - osa X, Y mm/min rozsah posuvy dvoustupňpvé - stupeň I. - osa Z mm/min max. 4 posuvy dvoustupňpvé - stupeň II. - osa X, Y mm/min rozsah posuvy dvoustupňpvé - stupeň II. - osa Z mm/min rozsah rychloposuv dvoustupňový - stupeň I. a II. - osa X, Y mm/min rozsah rychloposuv dvoustupňový - stupeň I. a II. - osa Z mm/min rozsah vřeteno ISO ISO 40 vzdálenost osy vřetene od plochy pevného stolu mm rozsah otáčky - plynule - I. stupeň ot/min Příloha ZD č. 2_TECHNICKÁ SPECIFIKACE.xlsx Strana 6 z 8

7 otáčky - plynule - II. stupeň ot/min oboustranné natočení vřetena - v podélné rovině stolu stupně +/- 90 oboustranné natočení vřetena - v příčné rovině stolu stupně +/- 45 natočení vřena s vřeteníkem stupně 360 výkon motoru kw min. 2 výsuv pinoly mm max. 150 strojní výsuv pinoly - stupňů počet 3 strojní výsuv pinoly - I. stupeň ot/min max. 0,04 strojní výsuv pinoly - II. stupeň ot/min max. 0,08 strojní výsuv pinoly - III. stupeň ot/min max. 0,15 celkový příkon stroje kw min. 6 hmotnost stroje kg max zastavěná plocha strojem mm max x 2200 výška stroje mm max Další parametry stroje: metrické provedení regulační pohon vřetena (frekvenční měnič) hrubý, jemný a strojní výsuv pinoly v osách X, Y, Z (plynulé stroj. posuvy) ruční kola na osách X a Y s odměřovacími číselníky s dělením 0,05mm ruční kolo na ose Z s odměřovacím číselníkem s dělením 0,02 mm elektrovýzbroj 400 V/50 Hz osvětlení bezpečnostní kryt a kryt pracovního prostoru číselná indikace polohy ve 3 osách Příloha ZD č. 2_TECHNICKÁ SPECIFIKACE.xlsx Strana 7 z 8

8 Zvláštní příslušenství k nástrojařské konzolové frézce dodávka 1 souprava Zvláštní příslušenství: Jednotky Specifikace Jednotky Množství univerzální dělící přístroj ks 1 montážní příslušenství ks 1 výškový koník ks 1 křížová deska ks 1 závitová lyra ks 1 podpěra ks 1 točný stůl ruční vč. dělení mm průměr min. 300 ks 1 upínací pouzdro ISO ISO 40 x 16 ks 1 standardní sada kleštin k dodávanému stroji ks 1 kleština mm 16 x 4 ks 1 kleština mm 16 x 5 ks 1 kleština mm 16 x 6 ks 1 kleština mm 16 x 8 ks 1 kleština mm 16 x 10 ks 1 upínací pouzdro ISO ISO 40 x 28 ks 1 standardní sada kleštin k dodávanému stroji ks 1 kleština mm 28 x 8 ks 1 kleština mm 28 x 10 ks 1 kleština mm 28 x 12 ks 1 kleština mm 28 x 16 ks 1 kleština mm 28 x 20 ks 1 upínací nástavec pro pneumatické upínání ks 1 Příloha ZD č. 2_TECHNICKÁ SPECIFIKACE.xlsx Strana 8 z 8
