1 ASK AČR Registrační list motoru Registrační list č.: M/01/11 Platné od: Platné do: Všeobecné 1.1 Výrobce: IAME spa - ZINGONIA (ITALY) 1.2 Obchodní označení -(Typ/model): PARILLA - GAZELLE 60 ccm HUN - TAG 1.3 Zdvihový objem: 60 ccm 1.4 Fotografie A B C 1

2 2. Údaje o motoru (viz též výkresy 1-5) Registrační list č.: M/01/ Pracovní cyklus: 2-dobý 2.2 Počet a uspořádání válců: 1 svisle Minimální objem spalovacího prostoru: a) 7,4 ccm (měřeno na přípravku IAMEs použitím vložky do závitu ICC CIK/FIA) viz též obr. 7, Strana 9 b) 6,3 ccm (měřeno hlava namontovaná na motoru, s vložkou do závitu ICC CIK/FIA viz. předpis CIK) viz též obr. 7, Strana Štěrbina mezi pístem a hlavou motoru: min. 0.5 mm (píst v horní úvrati, měřeno metodou CIK/FIA) 2.5 Válec motoru: a) Materiál bloku válce: Hliníková slitina b) Min. výška bloku válce: 75,4_mm Měřicí bod : viz výkres 9 (s. 10) c) Těsnění mezi válcem a skříní motoru: originální (0,2mm nebo 0,4mm) 2.6 Vložky a) Ano b) Typ: suché ne c) Materiál: _Litina 2.7 Zdvihový objem na válec: 59,42 ccm a) Max. příp. zdvihový objem na válec: 60,00 ccm b) Vrtání: 41,80_ mm c) Max. přípustné vrtání: 42,00 mm 2.8 Píst* d) Max. zdvih: 43,30 mm * dbejte také na výkres 6 (Strana 8) a) Materiál: Hliník b) Počet pístních kroužků: 1 c) Min. hmotnost pístu s kroužky a připevňovacími součástkami: 80_ g d) Vzdálenost mezi osou pístního čepu a nejvyšším bodem pístu: 25,5_ ± 0,2 mm e) Vzdálenost mezi osou pístního čepu a horní hranou pístu: 23,0_ ± 0,1 mm f) Vzdálenost mezi nejvyšším bodem pístu v horní úvrati a horní hranou bloku válce: 2,2_ ± 0,2 mm g) Min. objem prohlubně (prohlubní) pístu: -- ccm 2

3 2.9 Ojnice** a) Materiál: _Ocel b) Druh dolní hlavy ojnice: _jednodílná c) Vnitřní průměr dolní hlavy ojnice (bez ložiska): 24,1 mm ± 1% d) Délka mezi osami: 96,0 ± 0,1 mm e) Minimální hmotnost: 97 g ** výkres 13 (Strana 14) 2.10 Klik. Hřídel a) Metoda výroby: litý kovaný X výkres 12 (Strana 14) b) Materiál: Ocel c) Počet hlavních ložisek klikového hřídele: 2 d) Druh ložisek klikového hřídele:_6204 (KOYO C4;ORS C4; NSK-C4)_ značka výrobce e) Vnější průměr ložisek klikového hřídele: _47 mm ± 1% f) Materiál víka ložiska: -- g) Min. hmotnost klik. hřídele: 1280 (s ojnicí, bez pístového ložiska a čepu) g h) Gufera klikového hřídele: rozměr - 20x35x7-D(c52006); značka - TTO YAME dbejte na obrázek č. 8 (Strana 9) 2.11 Setrvačník a) Materiál: Ocel b) Min. hmotnost (příp. s věncem startéru): 630 g (Náboj spojky, věnec startéru+šrouby) 2.12 Hlava válce a) Materiál: Hliník b) Minimální výška: 28,9 mm c) Měřicí bod: viz výkres 7 (Strana 9) 2.13 Sání a) Počet prvků kolena sání: Výfuk ** dbejte na výkres 15;16 (Strana 16) a) Materiál výfukového kolena: _Ocel b) Počet prvků kolena výfuku: 1 c) Rozměr vstupu kolena: _viz výkres 4 (strana 7) 3

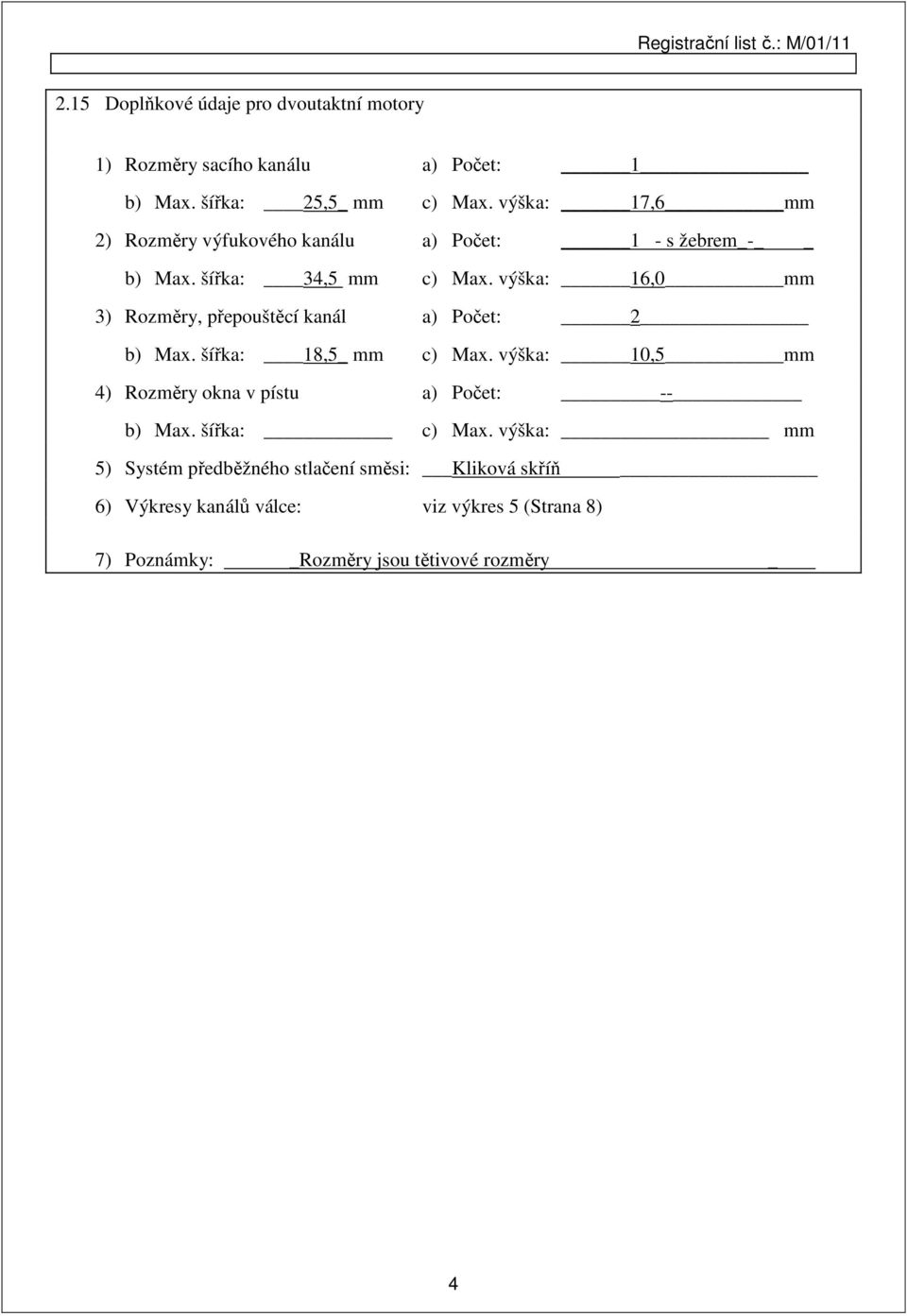

4 2.15 Doplňkové údaje pro dvoutaktní motory 1) Rozměry sacího kanálu a) Počet: 1 b) Max. šířka: 25,5_ mm c) Max. výška: 17,6 mm 2) Rozměry výfukového kanálu a) Počet: 1 - s žebrem_- b) Max. šířka: 34,5 mm c) Max. výška: 16,0 mm 3) Rozměry, přepouštěcí kanál a) Počet: 2 b) Max. šířka: 18,5_ mm c) Max. výška: 10,5 mm 4) Rozměry okna v pístu a) Počet: -- b) Max. šířka: c) Max. výška: mm 5) Systém předběžného stlačení směsi: Kliková skříň 6) Výkresy kanálů válce: viz výkres 5 (Strana 8) 7) Poznámky: _Rozměry jsou tětivové rozměry _ 4

5 3. Karburátor** a) Počet: 1 b) Typ: Motýlová klapka c) Značka a model: TILLOTSON - HL 334 B ** dbejte na výkres14; viz. Strana 15 d) Počet škrticích klapek/šoupátek: 1 e) Max. průměr otvoru pro směs na výstupu karburátoru: 25,5 mm f) Max. průměr difuzéru v nejužším místě: 19,8 mm 3.1 Tlumič sání resp. vzduchový filtr a) Materiál: Polyetylén b) Rozměry: verze 1 obrázek č.26 na straně 23 verze 2 obrázek č.27 na straně 24 verze 3 obrázek č.28 na straně 25 c) Použití ochranných sítek sacích otvorů není povinné 4. Elektrická výbava (viz strana 19-21) a) Systém spouštění: Elektrický startér b) Napětí: 12 V c) Kapacita baterie: 7,2 Ah d) Generátor ano X ne Typ: Alternátor 4.1 Systém zapalování *** a) Typ: Elektronické magneto *** viz též výkres 20 (strana 19) a výkres 23 (strana 21) b) Počet svíček na válec: 1 c) Počet zapalovacích cívek: 1 d) Akumulátor: verze 1 Fiam 12V/9Ah cód X verze 2 Energy Safe 12V/9Ah cód X B 5. Chlazení motoru Vzduchové 6. Mazání a) Systém: Směs paliva 7. Spojka a) Typ: Suchá viz též výkres 18 (strana 16) b) Typ ovládání: Odstředivá c) Počet disků/lamel: 3 čelisti d) Max. vnější průměr skříně spojky: _ uvnitř Ø 85 mm viz též výkres 18 (strana 17) 5

6 8. Převodový poměr motoru (trvalý) 9. Převodovka - ne 10. Primární řetězové kolečko Primární řetězové kolečko10 a 11 zubů na bubínku spojky 6

7 11. Výkresy 1) Sací kanál na straně válce 2) Vložka sacího kanálu - plastová 3) Výfukový kanál na straně válce 4) Výfukový kanál na straně kolena výfuku 7

8 5) Kanálky válce - označení a vzdálenost mezi horní hranou válce a horní hranou kanálku Kontrola časování podle směrnic pro technické komisaře (s měrkou 0,2 mm) 6) Píst Celková tolerance :

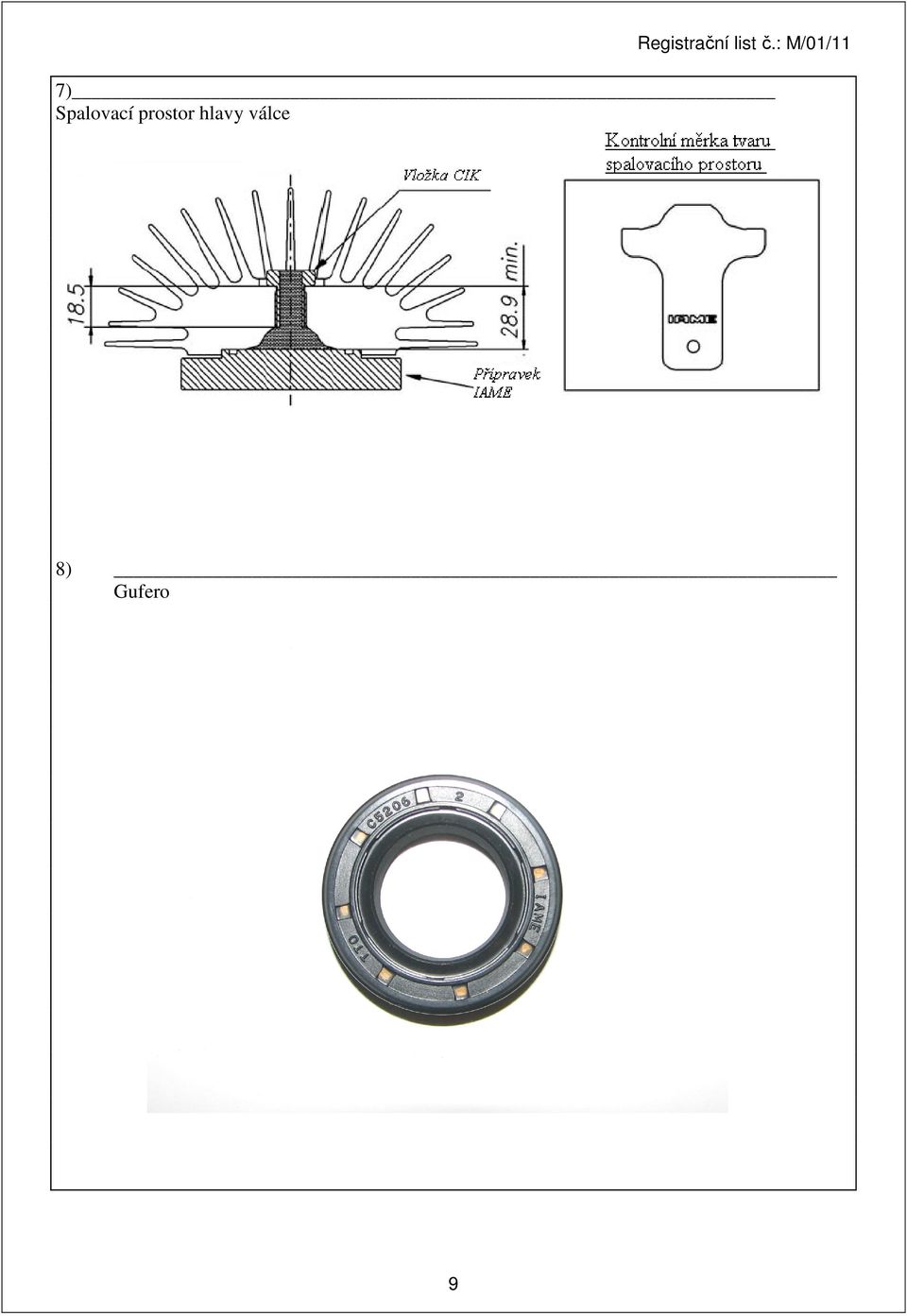

9 7) Spalovací prostor hlavy válce 8) Gufero 9

10 9) Blok válce 10

11 Popis Upravený vnější tvar válce s nezměněnými vnitřními rozměry a stejným výkonem (nová licí forma) Výroba od ledna 2005 Nový vnější tvar válce strana sání Nový vnější tvar válce strana výfuku 11

12 Popis Kryt zapalování: 1. Verze hliníková slitina Kryt zapalování: 2. verze v zesílené umělé hmotě (Nylon) Výroba začínající od 2. května

13 10) Kliková skříň-rozměry 11) Výška klikové skříně 13

14 12) Klikový hřídel : Minimální váha 1280g 13) Ojnice a pístní čep: Minimální váha pístního čepu 15,5g Minimální váha ojnice 97g 14

15 14) Týká se pozice: 3 - Karburátor 15

16 15) Výfuk 16) Výfukové potrubí bez přechodky 17) Spojka 16

17 18) Spojka Rozměry a hmotnost (Min. hmotnost 460 g) (Min. hmotnost 292 g) 17

18 19) Kryt spojky Kryt spojky Varianta II (Výroba od 1. listopadu 2001) Kryt spojky Varianta III (Výroba od 1. prosince 2001) 18

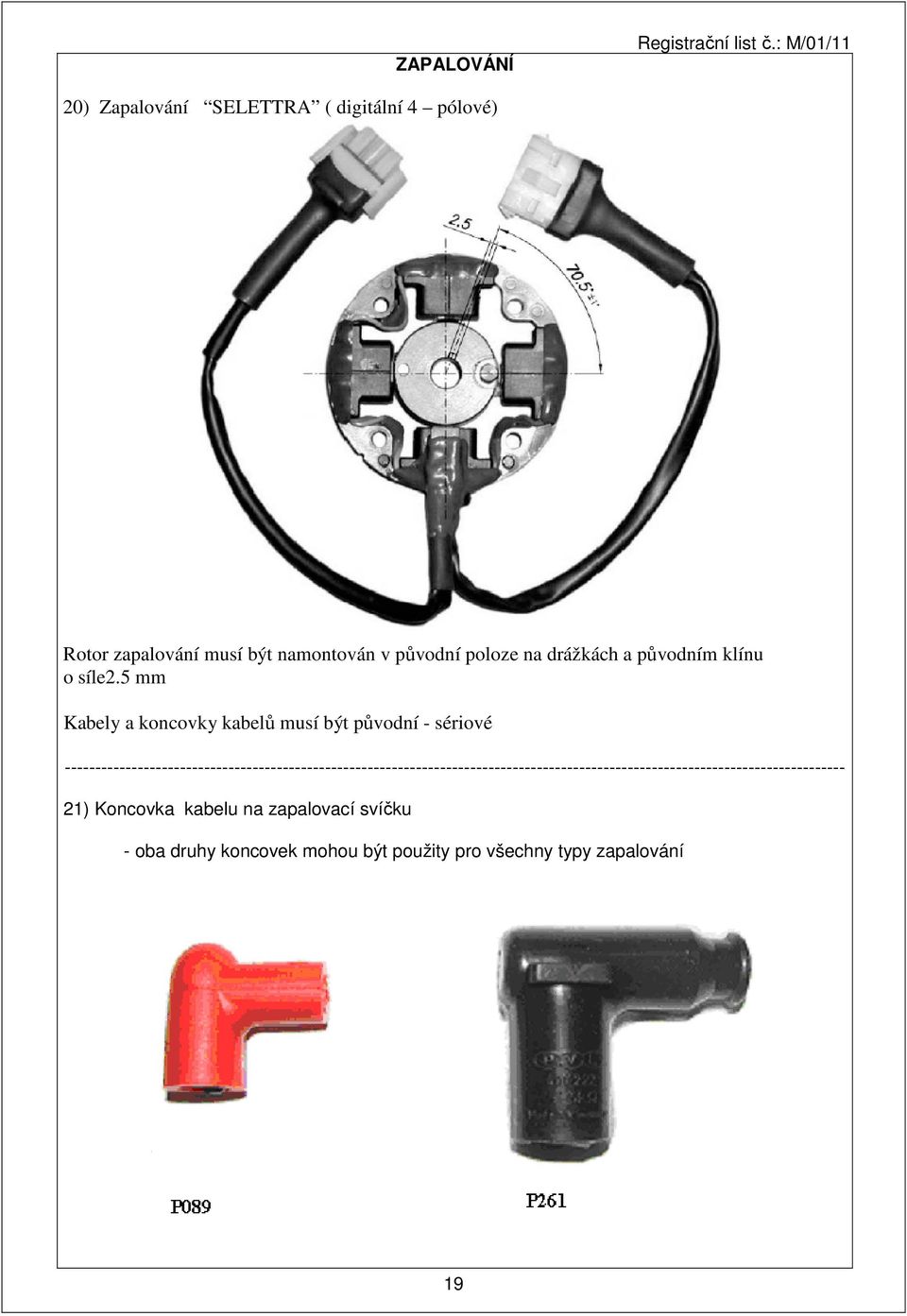

19 ZAPALOVÁNÍ Registrační list č.: M/01/11 20) Zapalování SELETTRA ( digitální 4 pólové) Rotor zapalování musí být namontován v původní poloze na drážkách a původním klínu o síle2.5 mm Kabely a koncovky kabelů musí být původní - sériové ) Koncovka kabelu na zapalovací svíčku - oba druhy koncovek mohou být použity pro všechny typy zapalování 19

20 22) Kabelovým svazek a el. Blok a) Alternativa 1. b) Alternativa 2. 20

21 23) Zapalování Seletra digital K; verze od roku

22 24) Diagram závislosti : nastavení předstihu na otáčkách motoru 25) Určení polohy rotoru (předstihu zapalování) 22

23 26) Tlumič sání rozměry a materiál Registrační list č.: M/01/11 Verze 1 Materiál: Polyetylén Použití ochranných sítek sacích otvorů tlumiče sání je povolené, nejsou však povinnou výbavou tlumiče sání. 23

24 27) Sestava tlumiče sání s filtrem rozměry Verze sestava příruby tlumiče sámí 24

25 28) Sestava tlumiče sání s filtrem rozměry Verze sestava příruby tlumiče s filtrem 25

26 26 Registrační list č.: M/01/11
