1 ASK AČR Registrační list motoru Registrační list č.: M/01/08 Platné od: Platné do: Všeobecné 1.1 Výrobce: IAME spa - ZINGONIA (ITALY) 1.2 Obchodní označení -(Typ/model): PARILLA - GAZELLE 60 ccm HUN - TAG 1.3 Zdvihový objem: 60 ccm 1.4 Fotografie A B C D 1

2 E Registrační list č.:_ M/01/08 F, G H 2. Údaje o motoru (viz též výkresy 1-5) 2.1 Pracovní cyklus: 2-dobý 2.2 Počet a uspořádání válců: 1 svisle Minimální objem spalovacího prostoru: a) 7,4 ccm (měřeno na přípravku IAME s použitím vložky do závitu ICC CIK/FIA) viz též obr. 8, Strana 9 b) 6,3 ccm (měřeno hlava namontovaná na motoru, s vložkou do závitu ICC CIK/FIA viz. předpis CIK) viz též obr. 8, Strana Štěrbina mezi pístem a hlavou motoru: min. 0.5 mm (píst v horní úvrati, měřeno metodou CIK/FIA) 2.5 Válec motoru: a) Materiál bloku válce: Hliníková slitina b) Min. výška bloku válce: 75,4_mm Měřicí bod : viz výkres 10 (s. 10) c) Těsnění mezi válcem a skříní motoru: originální (0,2mm nebo 0,4mm) 2

8, Strana 9 b) 6,3 ccm (měřeno hlava namontovaná na motoru, s vložkou do závitu ICC CIK/FIA viz. předpis CIK) viz též obr. 8, Strana 9 2.

3 Registrační list č.: M/01/ Vložky a) Ano b) Typ: suché ne c) Materiál: _Litina 2.7 Zdvihový objem na válec: 59,42 ccm a) Max. příp. zdvihový objem na válec: 60,00 ccm b) Vrtání: 41,80_ mm c) Max. přípustné vrtání: 42,00 mm 2.8 Píst* * dbejte také na výkres 7 (Strana 9) d) Max. zdvih: 43,30 mm a) Materiál: Hliník b) Počet pístních kroužků: 1 c) Min. hmotnost pístu s kroužky a připevňovacími součástkami: 80_ g d) Vzdálenost mezi osou pístního čepu a nejvyšším bodem pístu: 25,5_ ± 0,2 mm e) Vzdálenost mezi osou pístního čepu a horní hranou pístu: 23,0_ ± 0,1 mm f) Vzdálenost mezi nejvyšším bodem pístu v horní úvrati a horní hranou bloku válce: 2,2_ ± 0,2 mm g) Min. objem prohlubně (prohlubní) pístu: -- ccm 2.9 Ojnice** a) Materiál: _Ocel b) Druh dolní hlavy ojnice: _jednodílná c) Vnitřní průměr dolní hlavy ojnice (bez ložiska): 24,1 mm ± 1% d) Délka mezi osami: 96,0 ± 0,1 mm e) Minimální hmotnost: 97 g ** výkres 14 (Strana 14) 2.10 Klik. Hřídel*** a) Metoda výroby: litý kovaný X b) Materiál: Ocel c) Počet hlavních ložisek klikového hřídele: 2 d) Druh ložisek klikového hřídele:_6204 (KOYO C4;ORS C4; NSK-C4) značka výrobce e) Vnější průměr ložisek klikového hřídele: _47 mm ± 1% f) Materiál víka ložiska: -- g) Min. hmotnost klik. hřídele: 1280 (s ojnicí, bez pístového ložiska a čepu) g h) Gufera klikového hřídele: rozměr - 20x35x7-D(c52006); značka - TTO YAME *** výkres 13 (Strana 14) dbejte také na obrázek 9 (Strana 10) 3

zdvih: 43,30 mm a) Materiál: Hliník b) Počet pístních kroužků: 1 c) Min.

4 Registrační list č.:_ M/01/ Setrvačník a) Materiál: Ocel b) Min. hmotnost (příp. s věncem startéru): 630 g (Náboj spojky, věnec startéru+šrouby) 2.12 Hlava válce a) Materiál: Hliník b) Minimální výška: 28,9 mm c) Měřicí bod: viz výkres 8 (Strana 9) 2.13 Sání a) Materiál sacího nátrubku: Umělá hmota b) Počet prvků kolena sání: Výfuk ** dbejte na výkres 15;16 (Strana 16) a) Materiál výfukového kolena: _Ocel b) Počet prvků kolena výfuku: 1 c) Rozměr vstupu kolena: _viz výkres 4 (strana 7) mm ± 1% 2.15 Doplňkové údaje pro dvoutaktní motory 1) Rozměry sacího kanálu a) Počet: 1 b) Max. šířka: 25,5_ mm c) Max. výška: 17,6 mm 2) Rozměry výfukového kanálu a) Počet: 1 - s žebrem_- b) Max. šířka: 34,5 mm c) Max. výška: 16,0 mm 3) Rozměry, přepouštěcí kanál a) Počet: 2 b) Max. šířka: 18,5_ mm c) Max. výška: 10,5 mm 4) Rozměry okna v pístu a) Počet: -- b) Max. šířka: c) Max. výška: mm 5) Systém předběžného stlačení směsi: Kliková skříň 6) Výkresy kanálů válce: viz Výkres 5 (Strana 8) 7) Poznámky: _Rozměry jsou tětivové rozměry _ 4

14 Výfuk ** dbejte na výkres 15;16 (Strana 16) a) Materiál výfukového kolena: _Ocel b) Počet prvků kolena výfuku: 1 c) Rozměr vstupu kolena: _viz výkres 4 (strana 7) mm ± 1% 2.

5 Registrační list č.: M/01/08 3. Karburátor ** a) Počet: 1 b) Typ: Motýlová klapka c) Značka a model: TILLOTSON - HL 334 B ** dbejte na výkres viz. Strana 15 d) Počet škrticích klapek/šoupátek: 1 e) Max. průměr otvoru pro směs na výstupu karburátoru: 25,5 mm f) Max. průměr difuzéru v nejužším místě: 19,8 mm 3.1 Tlumič sání resp. vzduchový filtr a) Materiál: Polyetylén b) Rozměry: viz výkres 6 (strana 8) c) Použití ochranných sítek sacích otvorů není povinné 4. Elektrická výbava (viz strana 19-21) a) Systém spouštění: Elektrický startér b) Napětí: 12 V c) Kapacita baterie: 7,2 Ah d) Generátor ano X ne Typ: Alternátor 4.1 Systém zapalování *** a) Typ: Elektronické magneto *** viz též výkres 20 (strana 19) b) Počet svíček na válec: 1 c) Počet zapalovacích cívek: 1 5. Chlazení motoru Vzduchové 6. Mazání a) Systém: Směs paliva 7. Spojka a) Typ: Suchá viz též výkres 17 (strana 16) b) Typ ovládání: Odstředivá c) Počet disků/lamel: 3 čelisti d) Max. vnější průměr skříně spojky: _ uvnitř Ø 85 mm viz též výkres 18 (strana 17) 5

vzduchový filtr a) Materiál: Polyetylén b) Rozměry: viz výkres 6 (strana 8) c) Použití ochranných sítek sacích otvorů není povinné 4.

6 8. Převodový poměr motoru (trvalý) Registrační list č.:_ M/01/08 9. Převodovka - ne 10. Další údaje Primární řetězové kolečko10 a 11 zubů na bubínku spojky 6

7 Registrační list č.: M/01/ Výkresy 1) Sací kanál na straně válce 2) Vložka sacího kanálu - plastová 3) Výfukový kanál na straně válce 4) Výfukový kanál na straně kolena výfuku 7

8 Registrační list č.:_ M/01/08 5) Kanálky válce - označení a vzdálenost mezi horní hranou válce a horní hranou kanálku Kontrola časování podle směrnic pro technické komisaře (s měrkou 0,2 mm) 6) Tlumič sání rozměry a materiál Materiál: Polyetylén Použití ochranných sítek sacích otvorů tlumiče sání je povolené, nejsou však povinnou výbavou tlumiče sání. 8

hranou kanálku Kontrola časování podle směrnic pro technické komisaře (s měrkou 0,2 mm)

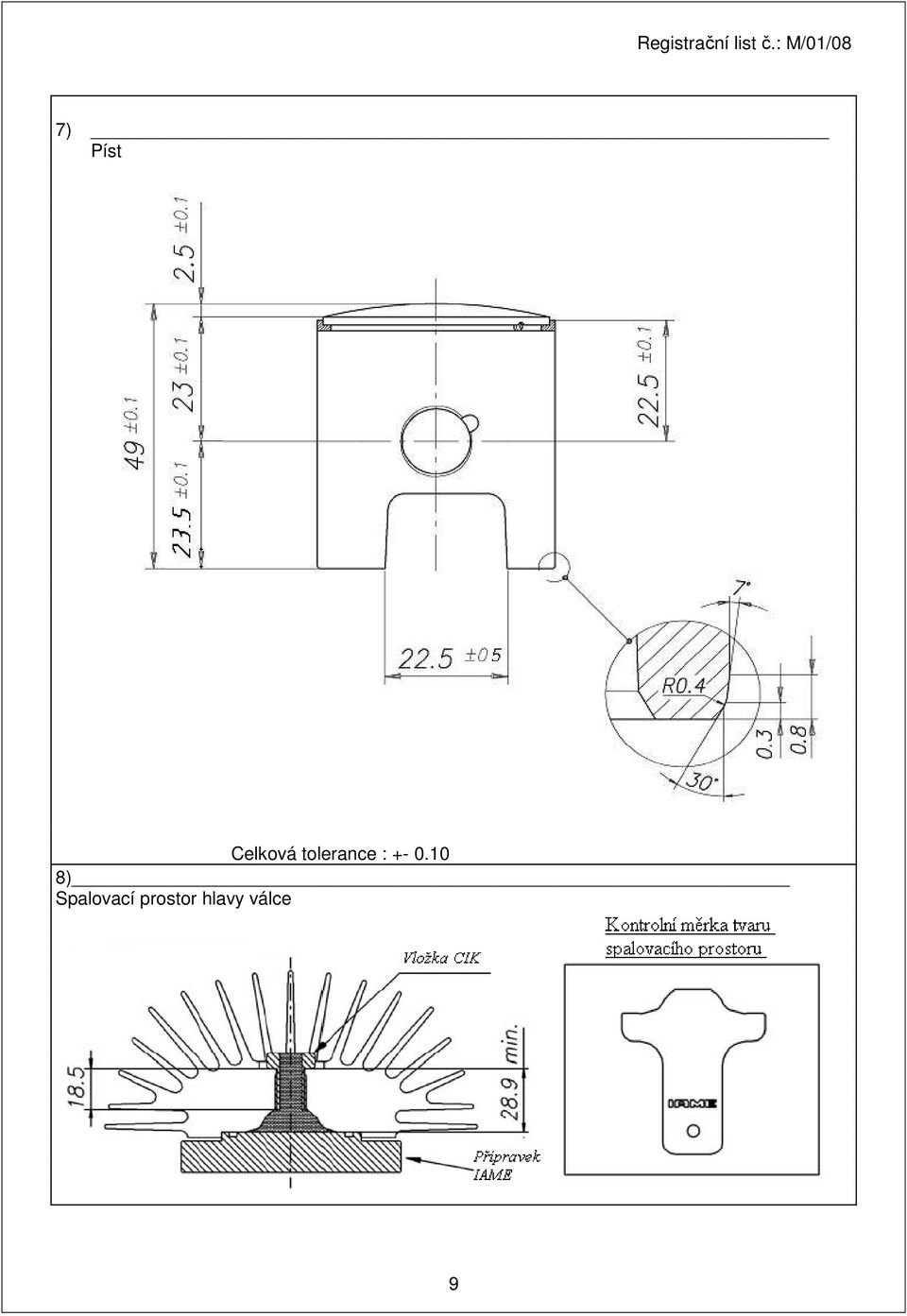

9 Registrační list č.: M/01/08 7) Píst Celková tolerance : ) Spalovací prostor hlavy válce 9

10 Registrační list č.:_ M/01/08 9) Gufero 10) Blok válce 10

11 Registrační list č.: M/01/08 Popis Upravený vnější tvar válce s nezměněnými vnitřními rozměry a stejným výkonem (nová licí forma) Výroba od ledna 2005 Nový vnější tvar válce Strana sání Nový vnější tvar válce strana výfuku 11

12 Popis Registrační list č.:_ M/01/08 Kryt zapalování: 1. Verze hliníková slitina Kryt zapalování: 2. verze v zesílené umělé hmotě (Nylon) Výroba začínající od 2. května

13 Registrační list č.: M/01/08 11) Kliková skříň-rozměry 12) Výška klikové skříně 13

14 Registrační list č.:_ M/01/08 13) Klikový hřídel : Minimální váha 1280g 14) Ojnice a pístní čep: Minimální váha pístního čepu 15,5g Minimální váha ojnice 97g 14

15 Registrační list č.: M/01/08 týká se pozice: 3 - Karburátor Délka rozprašovacího ventilu = 15

16 Registrační list č.:_ M/01/08 15) Výfuk 16) Výfukové potrubí bez přechodky 17) Spojka 16

17 Registrační list č.: M/01/08 18) Spojka Rozměry a hmotnost (Min. hmotnost 460 g) (Min. hmotnost 292 g) 17

18 Registrační list č.:_ M/01/08 19) Kryt spojky Kryt spojky Varianta II (Výroba od 1. listopadu 2001) Kryt spojky Varianta III (Výroba od 1. prosince 2001) 18

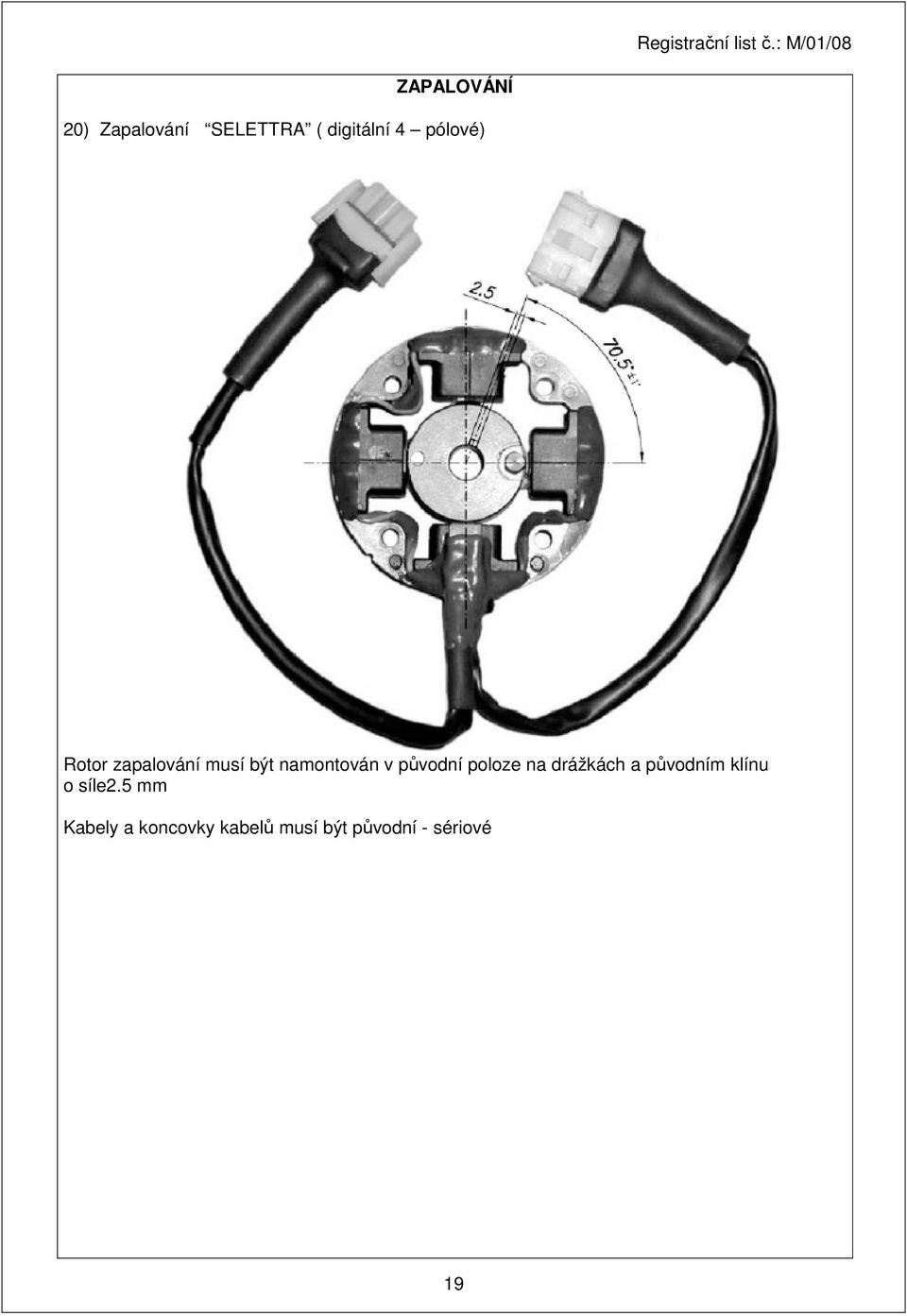

19 Registrační list č.: M/01/08 ZAPALOVÁNÍ 20) Zapalování SELETTRA ( digitální 4 pólové) Rotor zapalování musí být namontován v původní poloze na drážkách a původním klínu o síle2.5 mm Kabely a koncovky kabelů musí být původní - sériové 19

20 Registrační list č.:_ M/01/08 21) Kabelovým svazek a el. Blok a) Alternativa 1. b) Alternativa 2. 20

21 Registrační list č.: M/01/08 22) Diagram závislosti : nastavení předstihu na otáčkách motoru 23) Určení polohy rotoru (předstihu zapalování) 21

22 Dodatek k registračnímu listu č.: M/01/08 Registrační list č.:_ M/01/08 Bod č. 4 Elektrická výbava - je povolen nový model elektronického zapalování SELETTRA digitál K (katalogové číslo X A), které je již výhradně montováno výrobcem od (viz. obrázek níže). Zapalování + elektroinstalace 22
