1 Kondenzaãní kotle ecotec Nov trend ve vytápûní

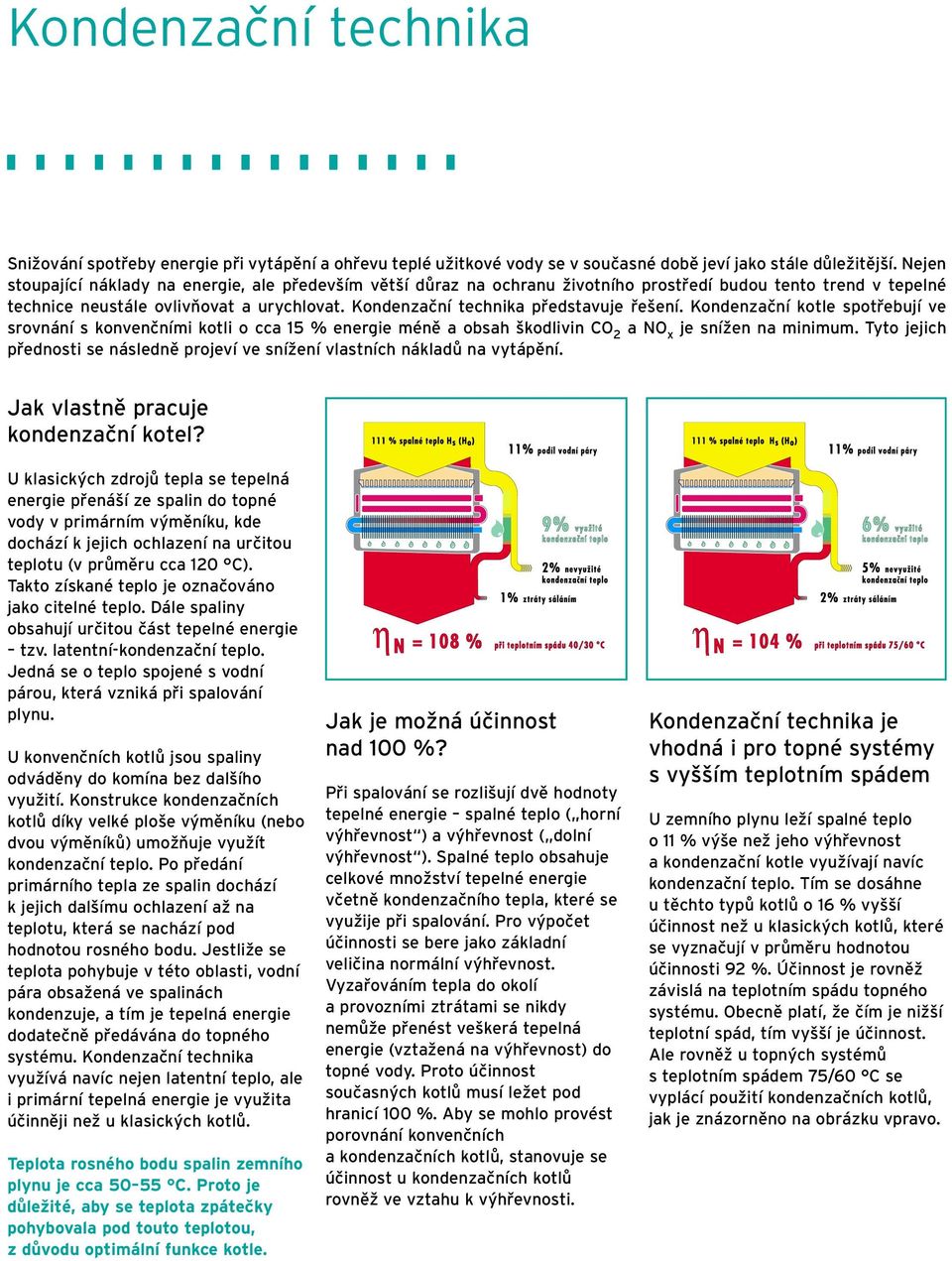

2 Kondenzaãní technika SniÏování spotfieby energie pfii vytápûní a ohfievu teplé uïitkové vody se v souãasné dobû jeví jako stále dûleïitûj í. Nejen stoupající náklady na energie, ale pfiedev ím vût í dûraz na ochranu Ïivotního prostfiedí budou tento trend v tepelné technice neustále ovlivàovat a urychlovat. Kondenzaãní technika pfiedstavuje fie ení. Kondenzaãní kotle spotfiebují ve srovnání s konvenãními kotli o cca 15 % energie ménû a obsah kodlivin CO 2 a NO x je sníïen na minimum. Tyto jejich pfiednosti se následnû projeví ve sníïení vlastních nákladû na vytápûní. Jak vlastnû pracuje kondenzaãní kotel? U klasick ch zdrojû tepla se tepelná energie pfiená í ze spalin do topné vody v primárním v mûníku, kde dochází k jejich ochlazení na urãitou teplotu (v prûmûru cca 120 C). Takto získané teplo je oznaãováno jako citelné teplo. Dále spaliny obsahují urãitou ãást tepelné energie tzv. latentní-kondenzaãní teplo. Jedná se o teplo spojené s vodní párou, která vzniká pfii spalování plynu. U konvenãních kotlû jsou spaliny odvádûny do komína bez dal ího vyuïití. Konstrukce kondenzaãních kotlû díky velké plo e v mûníku (nebo dvou v mûníkû) umoïàuje vyuïít kondenzaãní teplo. Po pfiedání primárního tepla ze spalin dochází k jejich dal ímu ochlazení aï na teplotu, která se nachází pod hodnotou rosného bodu. JestliÏe se teplota pohybuje v této oblasti, vodní pára obsaïená ve spalinách kondenzuje, a tím je tepelná energie dodateãnû pfiedávána do topného systému. Kondenzaãní technika vyuïívá navíc nejen latentní teplo, ale i primární tepelná energie je vyuïita úãinnûji neï u klasick ch kotlû. Teplota rosného bodu spalin zemního plynu je cca C. Proto je dûleïité, aby se teplota zpáteãky pohybovala pod touto teplotou, z dûvodu optimální funkce kotle. Jak je moïná úãinnost nad 100 %? Pfii spalování se rozli ují dvû hodnoty tepelné energie spalné teplo ( horní v hfievnost ) a v hfievnost ( dolní v hfievnost ). Spalné teplo obsahuje celkové mnoïství tepelné energie vãetnû kondenzaãního tepla, které se vyuïije pfii spalování. Pro v poãet úãinnosti se bere jako základní veliãina normální v hfievnost. Vyzafiováním tepla do okolí a provozními ztrátami se nikdy nemûïe pfienést ve kerá tepelná energie (vztaïená na v hfievnost) do topné vody. Proto úãinnost souãasn ch kotlû musí leïet pod hranicí 100 %. Aby se mohlo provést porovnání konvenãních a kondenzaãních kotlû, stanovuje se úãinnost u kondenzaãních kotlû rovnûï ve vztahu k v hfievnosti. Kondenzaãní technika je vhodná i pro topné systémy s vy ím teplotním spádem U zemního plynu leïí spalné teplo o 11 % v e neï jeho v hfievnost a kondenzaãní kotle vyuïívají navíc kondenzaãní teplo. Tím se dosáhne u tûchto typû kotlû o 16 % vy í úãinnost neï u klasick ch kotlû, které se vyznaãují v prûmûru hodnotou úãinnosti 92 %. Úãinnost je rovnûï závislá na teplotním spádu topného systému. Obecnû platí, Ïe ãím je niï í teplotní spád, tím vy í je úãinnost. Ale rovnûï u topn ch systémû s teplotním spádem 75/60 C se vyplácí pouïití kondenzaãních kotlû, jak je znázornûno na obrázku vpravo.

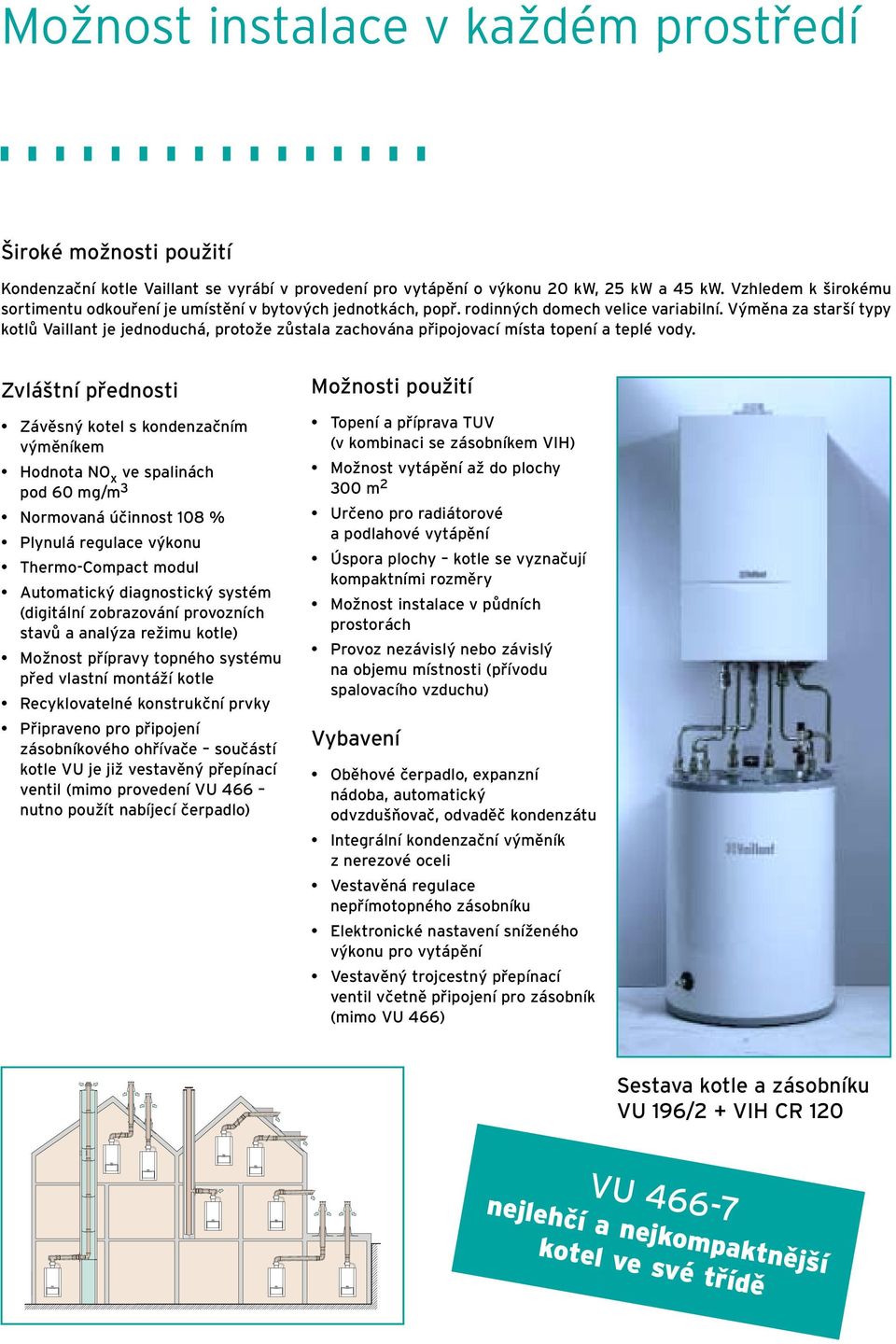

3 MoÏnost instalace v kaïdém prostfiedí iroké moïnosti pouïití Kondenzaãní kotle Vaillant se vyrábí v provedení pro vytápûní o v konu 20 kw, 25 kw a 45 kw. Vzhledem k irokému sortimentu odkoufiení je umístûní v bytov ch jednotkách, popfi. rodinn ch domech velice variabilní. V mûna za star í typy kotlû Vaillant je jednoduchá, protoïe zûstala zachována pfiipojovací místa topení a teplé vody. Zvlá tní pfiednosti Závûsn kotel s kondenzaãním v mûníkem Hodnota NO x ve spalinách pod 60 mg/m 3 Normovaná úãinnost 108 % Plynulá regulace v konu Thermo-Compact modul Automatick diagnostick systém (digitální zobrazování provozních stavû a anal za reïimu kotle) MoÏnost pfiípravy topného systému pfied vlastní montáïí kotle Recyklovatelné konstrukãní prvky Pfiipraveno pro pfiipojení zásobníkového ohfiívaãe souãástí kotle VU je jiï vestavûn pfiepínací ventil (mimo provedení VU 466 nutno pouïít nabíjecí ãerpadlo) MoÏnosti pouïití Topení a pfiíprava TUV (v kombinaci se zásobníkem VIH) MoÏnost vytápûní aï do plochy 300 m 2 Urãeno pro radiátorové a podlahové vytápûní Úspora plochy kotle se vyznaãují kompaktními rozmûry MoÏnost instalace v pûdních prostorách Provoz nezávisl nebo závisl na objemu místnosti (pfiívodu spalovacího vzduchu) Vybavení Obûhové ãerpadlo, expanzní nádoba, automatick odvzdu Àovaã, odvadûã kondenzátu Integrální kondenzaãní v mûník z nerezové oceli Vestavûná regulace nepfiímotopného zásobníku Elektronické nastavení sníïeného v konu pro vytápûní Vestavûn trojcestn pfiepínací ventil vãetnû pfiipojení pro zásobník (mimo VU 466) Sestava kotle a zásobníku VU 196/2 + VIH CR 120 VU nejlehãí a nejkompaktnûj í kotel ve své tfiídû

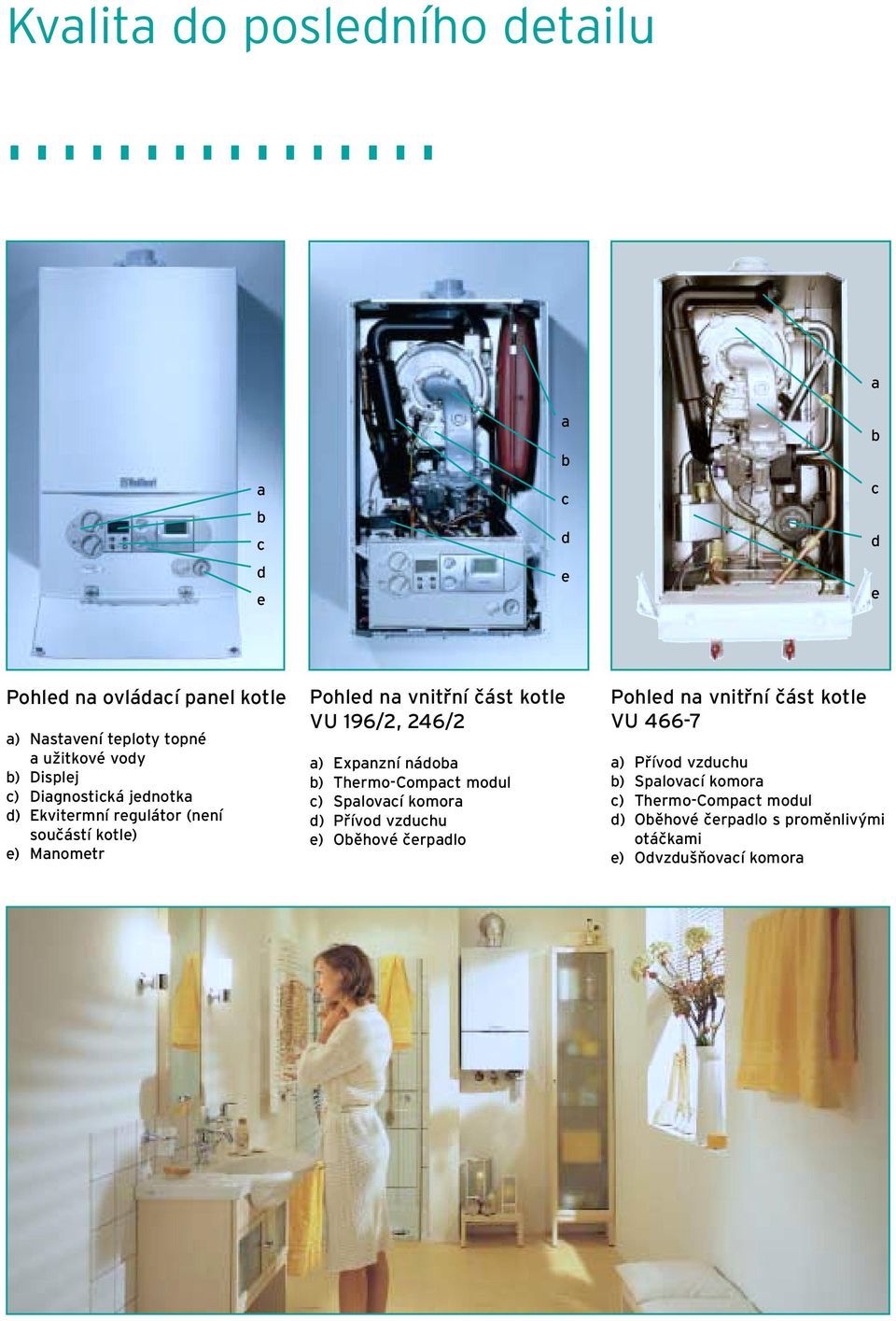

4 Kvalita do posledního detailu a b c d e a b c d e a b c d e Pohled na ovládací panel kotle a) Nastavení teploty topné a uïitkové vody b) Displej c) Diagnostická jednotka d) Ekvitermní regulátor (není souãástí kotle) e) Manometr Pohled na vnitfiní ãást kotle VU 196/2, 246/2 a) Expanzní nádoba b) Thermo-Compact modul c) Spalovací komora d) Pfiívod vzduchu e) Obûhové ãerpadlo Pohled na vnitfiní ãást kotle VU a) Pfiívod vzduchu b) Spalovací komora c) Thermo-Compact modul d) Obûhové ãerpadlo s promûnliv mi otáãkami e) Odvzdu Àovací komora

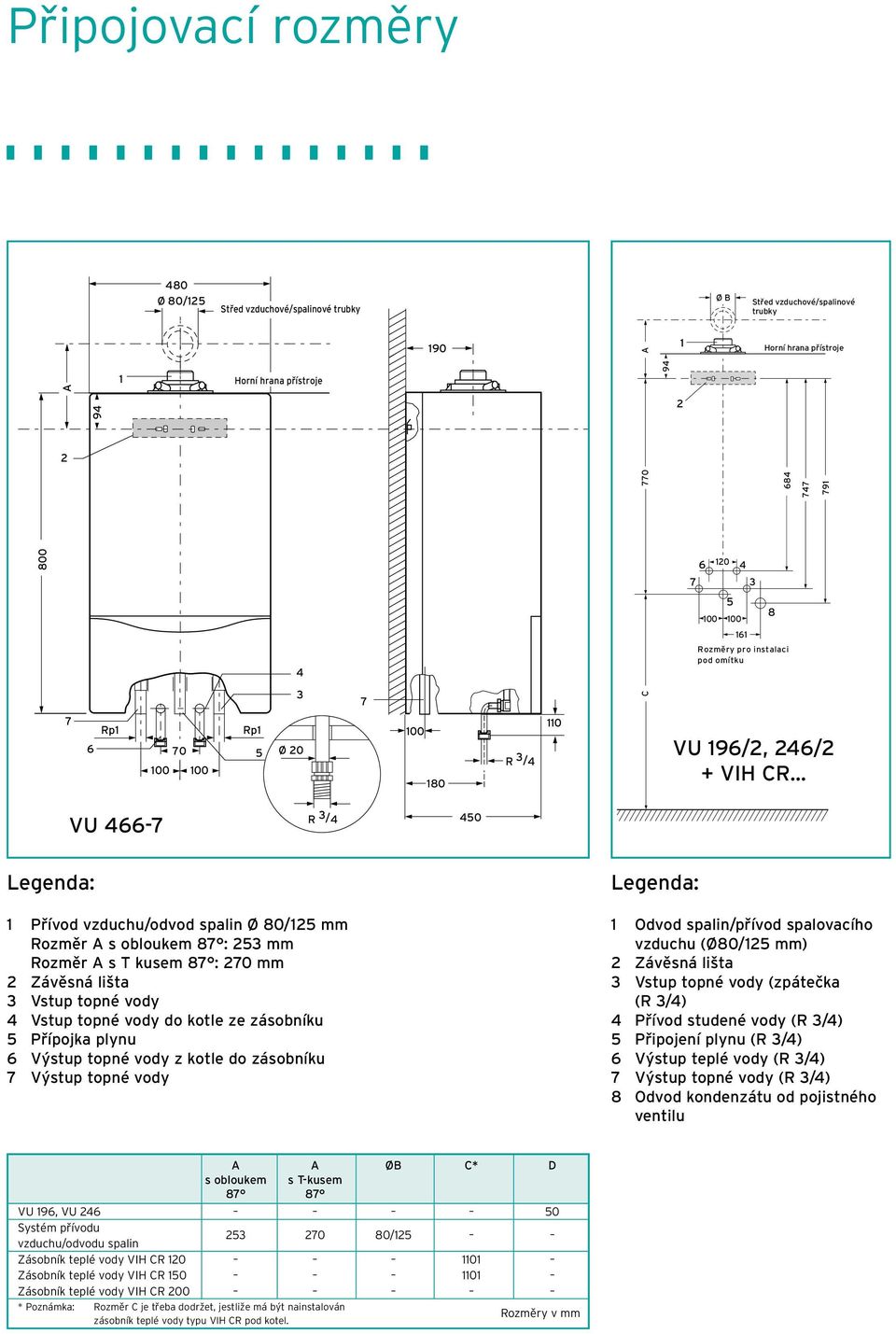

5 Pfiipojovací rozmûry 480 Ø 80/125 Stfied vzduchové/spalinové trubky Ø B Stfied vzduchové/spalinové trubky 800 A Horní hrana pfiístroje C 770 A Horní hrana pfiístroje Rozmûry pro instalaci pod omítku Rp1 Rp Ø R 3 /4 110 VU 196/2, 246/2 + VIH CR VU R 3 /4 450 Legenda: 1 Pfiívod vzduchu/odvod spalin Ø 80/125 mm Rozmûr A s obloukem 87 : 253 mm Rozmûr A s T kusem 87 : 270 mm 2 Závûsná li ta 3 Vstup topné vody 4 Vstup topné vody do kotle ze zásobníku 5 Pfiípojka plynu 6 V stup topné vody z kotle do zásobníku 7 V stup topné vody Legenda: 1 Odvod spalin/pfiívod spalovacího vzduchu (Ø80/125 mm) 2 Závûsná li ta 3 Vstup topné vody (zpáteãka (R 3/4) 4 Pfiívod studené vody (R 3/4) 5 Pfiipojení plynu (R 3/4) 6 V stup teplé vody (R 3/4) 7 V stup topné vody (R 3/4) 8 Odvod kondenzátu od pojistného ventilu A A ØB C* D s obloukem s T-kusem VU 196, VU Systém pfiívodu vzduchu/odvodu spalin /125 Zásobník teplé vody VIH CR Zásobník teplé vody VIH CR Zásobník teplé vody VIH CR 200 * Poznámka: Rozmûr C je tfieba dodrïet, jestliïe má b t nainstalován zásobník teplé vody typu VIH CR pod kotel. Rozmûry v mm

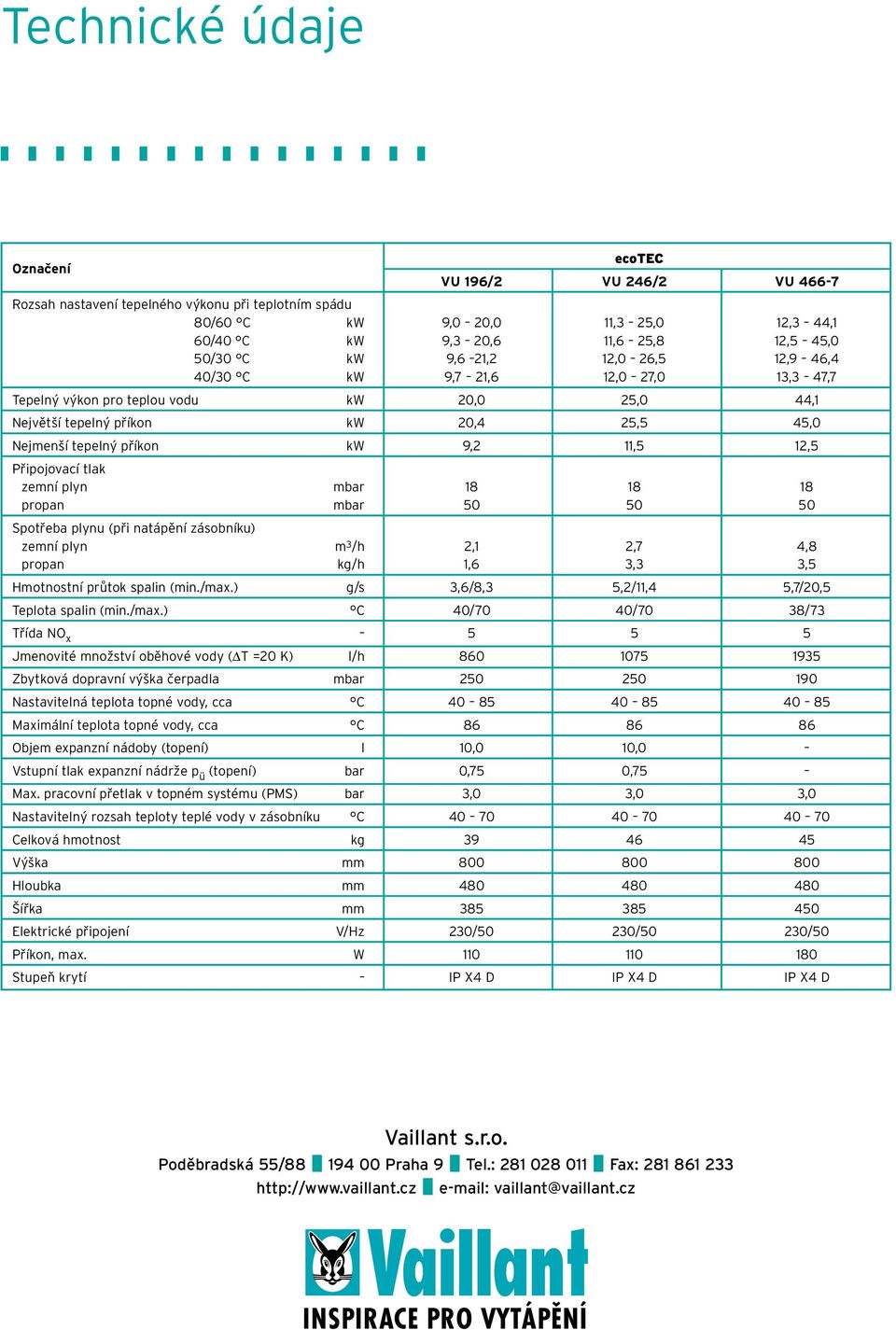

6 Technické údaje Oznaãení ecotec VU 196/2 VU 246/2 VU Rozsah nastavení tepelného v konu pfii teplotním spádu 80/60 C kw 9,0 20,0 11,3 25,0 12,3 44,1 60/40 C kw 9,3 20,6 11,6 25,8 12,5 45,0 50/30 C kw 9,6 21,2 12,0 26,5 12,9 46,4 40/30 C kw 9,7 21,6 12,0 27,0 13,3 47,7 Tepeln v kon pro teplou vodu kw 20,0 25,0 44,1 Nejvût í tepeln pfiíkon kw 20,4 25,5 45,0 Nejmen í tepeln pfiíkon kw 9,2 11,5 12,5 Pfiipojovací tlak zemní plyn mbar propan mbar Spotfieba plynu (pfii natápûní zásobníku) zemní plyn m 3 /h 2,1 2,7 4,8 propan kg/h 1,6 3,3 3,5 Hmotnostní prûtok spalin (min./max.) g/s 3,6/8,3 5,2/11,4 5,7/20,5 Teplota spalin (min./max.) C 40/70 40/70 38/73 Tfiída NO x Jmenovité mnoïství obûhové vody ( T =20 K) l/h Zbytková dopravní v ka ãerpadla mbar Nastavitelná teplota topné vody, cca C Maximální teplota topné vody, cca C Objem expanzní nádoby (topení) l 10,0 10,0 Vstupní tlak expanzní nádrïe p ü (topení) bar 0,75 0,75 Max. pracovní pfietlak v topném systému (PMS) bar 3,0 3,0 3,0 Nastaviteln rozsah teploty teplé vody v zásobníku C Celková hmotnost kg V ka mm Hloubka mm ífika mm Elektrické pfiipojení V/Hz 230/50 230/50 230/50 Pfiíkon, max. W StupeÀ krytí IP X4 D IP X4 D IP X4 D Vaillant s.r.o. Podûbradská 55/ Praha 9 Tel.: Fax: vaillant@vaillant.cz
