1 Návod k obsluze a montáži Operating and installation instructions Zip HydroTap G4 BCS 100/75 cz > 2 v DE0S0ZN1C DE

2 Zip HydroTap G4 BCS100/75 Obsah 1. Bezpečnostní instrukce Popis zařízení Technické údaje Montáž...5 Montáž baterie...6 Montáž hlavní jednotky...7 Volitelné: Montáž tácku...8 Montáž externího filtru (iontoměnič pro změkčení vody)...8 Uvedení do provozu Obsluha baterie...10 Provoz...10 Dětský bezpečnostní zámek...10 Menu...11 Delší doba nepoužívání Čištění a údržba...13 Čištění...13 Výměna lahve s CO₂ Výměna filtru...14 Další údržba Odstraňování problémů Životní prostředí a recyklace Záruka...16 Rychlý průvodce...17 Šablona pro montáž tácku, je umístěna na vnitřních stránkách této příručky. 2

3 CLAGE 1. Bezpečnostní instrukce Před instalací a používáním tohoto výrobku si pečlivě přečtěte tyto pokyny! Pokyny si ponechejte na místě nedaleko přístroje pro případ jejich budoucího použití! Návody k obsluze jsou určeny odborníkovi, který odpovídá za instalaci přístroje. Provozní pokyny jsou určeny konečnému uživateli. Poslední vydání těchto pokynů naleznete na internetových stránkách Upozornění: Místnost, kde je umístěna láhev s plynem oxidem uhličitým, musí mít minimální objem prostoru 17 m 3 na každý kg objemu láhve. To znamená, že v místnosti s předpokládanou výškou místnosti 2,2 m budete potřebovat plochu 7,7 m 2. Při provozu jednotky s láhev s plynem s oxidem uhličitým je nezbytné přečíst a dodržovat bezpečnostní list přiložený k plynové lahvi. Jak plynová láhev samotná, tak plynové části zařízení jsou pod vysokým tlakem. Přístroj obsahuje stlačené chladivo R134a. Přístroj nesmíte vystavit přímému plameni. Údržbu chladicí jednotky musí provádět autorizovaný servisní technik nebo kvalifikovaný obchodní zástupce. Dbejte bezpečnosti při zvedání. Zařízení je těžké. Z bezpečnostních důvodů by zařízení neměla zvedat jedna osoba. Přesná hmotnost je uvedena v části Technická data. Nepoužívejte přístroj, dokud není správně nainstalován a pokud není v dokonalém stavu. Zařízení musí být vždy uzemněno. Za žádných okolností nesundávejte přední kryt předtím, než přístroj odpojíte od zdroje napájení. Neprovádějte žádné technické úpravy samotného zařízení ani elektrických a vodovodních přípojek. Přístroj je vhodný pouze k domácímu užití a podobným účelům uvnitř uzavřených místností a lze jej použít pouze pro ohřev pitné vody přitékající z hlavního vodovodního zdroje. Okolní teplota musí být v rozmezí od 5 do 35 C. Zajistěte odpovídající větrání a zařízení nikdy nevystavujte mrazu. Hodnoty uvedené na informačním štítku přístroje musíte vždy dodržet. V případě poruchy okamžitě vypněte pojistky. V případě úniku vody, okamžitě zastavte hlavní přívod vody. Opravy může provádět pouze autorizovaný odborník. Zařízení mohou používat děti ve věku od 3 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatečnými zkušenostmi či vědomostmi, pokud jsou pod dohledem, nebo obdržely pokyny o bezpečném používání zařízení a plně chápou možná rizika. Děti si nesmějí se zařízením hrát. Čištění a údržbu nesmějí provádět děti bez dozoru. 3

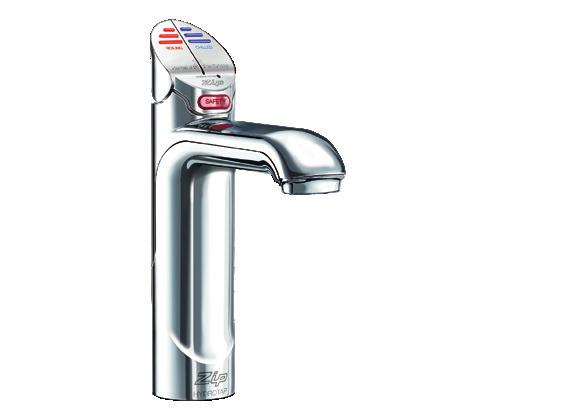

4 Zip HydroTap G4 BCS100/75 2. Popis zařízení Zip HydroTap G4 BC 100/75 je elektronicky řízený systém, který dodává filtrovanou horkou vodu i chlazenou pitnou vodu pro kuchyně, přípravny jídel kavárny apod. Samotné zařízení je uloženo mimo zrak ve skříňce pod stolní deskou a voda je napouštěna pomocí speciální elektronické baterie. Baterii lze umístit vedle kuchyňské baterie ke dřezu, nebo na přání zákazníka ji instalovat samostatně na plochém tácku s odtokovou mřížkou. Zip HydroTap G4 BCS 100/75 3. Technické údaje Model Zip HydroTap G4 BCS 100/75 Jmenovité napětí / jmenovitý výkon 230 V AC / 2.15 kw Jmenovitý tlak MPa / bar / Rozsah teploty horké vody C Objem nádrže s horkou vodou litry 2.3 Rozsah teploty studené vody C 5 10 Objem perlivé vody Okamžitá karbonizace Jmenovitý tlak oxidu uhličitého MPa / bar 0.3 / 3.0 Vodovodní přípojka G ½" or G ⅜" * ) Rozměry (V Š H) cm Hmotnost (v naplněném stavu) kg 28 Okolní teplota C 5 35 Chladivo / množství R134a / 95 g Třída ochrany podle VDE Class I Druh ochrany IP20 *) Připojovací hadice G ½ s adaptérem G ⅜ je součástí dodávky. 4

5 CLAGE 4. Montáž Rozměry v mm Elektrické připojení se zástrčkou 230 V AC 50 Hz Rohový ventil (není součástí) Min. čistá vzdálenost (v mm) Láhev CO2 (k dostání u specializovaných prodejců) Je nutno dodržet následující předpisy: VDE 0100 EN 806 Instalace musí být v souladu se všemi zákonnými předpisy, jakož i předpisy místních dodavatelů elektřiny a vody. Typový štítek a technické specifikace Před montáží zajistěte Dostatečný prostor pro jednotku umístěnou ve skříňce s podmíněným dodatečným větráním (viz nákres). Jednotka musí být umístěna na vodorovném povrchu. Musí být k dispozici zásuvka s nejméně 10 A jističem, v dosahu napájecího kabelu pro jednotku. Připojení přívodu vody se jmenovitm tlakem a samostatným uzavíracím ventilem, který zůstane přístupný i po montáži jednotky do skříňky. Kromě standardního nářadí budete možná potřebovat i tyto speciální nástroje: 35mm děrovací korunka do plechu pro vrchní část dřezu (není součástí) 35mm děrovací vrták pro dřevěnou stolní desku (není součástí) Trubkový klíč pro dotažení baterie (je součástí) Manipulace s plastovými hadicemi a zasunovací přípojkou (součástí výrobku): Budete-li hadice zkracovat, proveďte příčný, hladký řez pomocí ostré čepele. Hadici nikdy nekracujte tupým nástrojem. Při instalaci nesmí být hadice namáhána. Minimální poloměr ohybu je 25 mm. Je-li na hadici smyčka, existuje riziko poškození hadice a úniku vody v tomto místě. Hadici zasuňte do přípojky s rychlospojkou, pokud to bude možné (přibližně 15 mm), a zajistěte pevné spojení. 5

6 Zip HydroTap G4 BCS100/75 4. Montáž Baterie Vymezovací podložka S/S podložka Křížová podložka Spider Zajišťovací matice Montáž baterie Poznámka: Baterie nesmí být instalována více než 900 mm nad spodní částí jednotky. V opačném případě by dodávka vody byla nedostatečná. Poznámka: Za žádných okolností po dokončení instalace baterii neotáčejte. 1. Ujistěte se, že umístění baterie umožňuje, aby voda z baterie tekla do dřezu nebo do jiného místa, které je opatřeno odtokem vody. 2. V místě stolní desky / dřezu, kde bude baterie instalována, vyvrtejte otvor o průměru 35 mm. 3. Zatlačte černou vymezovací podložku zespodu na baterii a zajistěte, aby zůstala na svém místě. Malá vrstva silikonového tmelu na spodní části vymezovací podložky zajistí vodotěsnost. 4. Protáhněte hadice dolů 35mm otvorem v stolní desce/dřezu a umístěte hlavici baterie na montážní místo. 5. Ze spodní části provlékněte podložku z nerezové oceli přes hadice a potom křížovou podložku spider nasuňte na závitovou tyč armatury. Křížovou podložku spider utáhněte zajišťovací maticí. Zkontrolujte, zdali je hlavice baterie na správném místě předtím, než utáhnete matici. Montáž hlavní jednotky Poznámka: Na levé a pravé části přístroje je třeba ponechat nejméně 50mm vzduchovou mezeru pro dostatečnou ventilaci. Pokud budete přístroj ovládat zevnitř skříňky, na vnitřní okraj dvířek linky namontujte vymezovací silikonové podložky a dále nainstalujte větrací mřížky. Umístění výřezů A a B zobrazených na výkresu je třeba považovat za doporučení a může se lišit v závislosti na instalačním prostředí A = = Výřezy A a B mohou být sazeny dodávanými větracími mřížkami. Mezi výřezy A a B musí být vzdálenost nejméně 10 cm, aby nedošlo k tepelnému zkratu B max 43 A B 6

7 CLAGE 4. Montáž Karbonační ventil Hadice pro perlivou vodu Připojení perlivé vody k jednotce Plynová láhev se samozavíracím ventilem Upozornění: Musí být zajištěno dodatečné větrání skříňky, pokud teplota v okolí ZIP jednotky přesáhne 35 C. 1. Umístěte ZIP jednotku co nejblíže k vodovodnímu ventilu. 2. Připojte přívod vody k rohovému ventilu (není součástí dodávky). Použijte dodanou ohebnou hadici a adaptér, pokud je to potřeba pro připojení. 3. Připojte karbonizační ventil k připojení perlivé vody na jednotce. 4. Připojte hadice z baterie k jednotce. Ujistěte se, že hadice z baterie dolů do jednotky má volný průběh a vyrovnaný spád. Ořízněte hadice na správnou délku, abyste se vyhnuli smyčkám a zalomení. Hadice nesmí být prodlouženy nebo nadstavovány. a. Připojte silikonovou hadici na červenou značku k připojení horké vody. b. Připojte neoznačenou silikonovou hadici k parní přípojce. c. Připojte adaptér Y k ocelové spojovací trubce baterie. d. Propojte přípojku studené vody na jednotce a připojení perlivé vody na karbonizačním ventilu na volné konce Y adaptéru. Nejdříve ořízněte plastové hadice na požadovanou délku a pak na ně navlékněte dodanou izolaci potrubí. 5. Propojte signální kabel z baterie s jednotkou. Uložte konektor na místě, kde není nebezpečí postříkání vodou. 6. Umístěte láhev s plynem - oxidem uhličitým vzpřímeně k boční stěně skříně v dosahu plynové přívodní hadice. 7. Nainstalujte držák plynové láhve na místo, kde má být umístěna láhev oxidu uhličitého, aby byla zajištěna proti překlopení. Vezměte na vědomí, že místnost, kde je umístěna láhev s s oxidem uhličitým, musí mít minimální objem prostoru 17 m³ na každý kilogram kapacity láhve. A Plynová láhev s ručním uzávěrem 8. Láhev s plynem upevněte ve vzpřímené poloze k držáku plynové lahve. 9. Připojte jednotku k redukčnímu ventilu plynové láhve pomocí dodané opletené hadice. 10. Připojte redukční ventil k plynové lahvi: a. Plynová lahev se samočinným uzavíracím ventilem: Otočte šroub pro nastavení tlaku na redukčním ventilu proti směru hodinových ručiček až na doraz (bez tlaku). Otočte červenou páčkou na stranu (zavřeno). Poté co nejrychleji našroubujte plynovou lahev do redukčního ventilu. Tlak v plynové láhvi se zobrazí na manometru A b. Plynová láhev s ručním ventilem: Otočte šroub pro nastavení tlaku na redukčním ventilu proti směru hodinových ručiček až na doraz (bez tlaku). Otočte červenou páčkou na stranu (zavřeno). Poté propojte redukční ventil s plynovou lahví. Utáhněte spojovací matici mírně těsně. Pozor: Láhev s oxidem uhličitým musí být vždy místěna ve vzpřímené poloze, aby bylo zajištěno správné fungování redukčního ventilu a tím byla zajištěna bezpečnost zařízení. Pozor: Láhev s plynem CO₂ nesmí být vystavena působení tepla nebo přímému slunečnímu záření. Zabezpečte maximální teplotu prostředí 35 C. V případě potřeby zajistěte nucenou ventilaci prostoru nebo jiný způsob chlazení. Tlakový regulátor 7

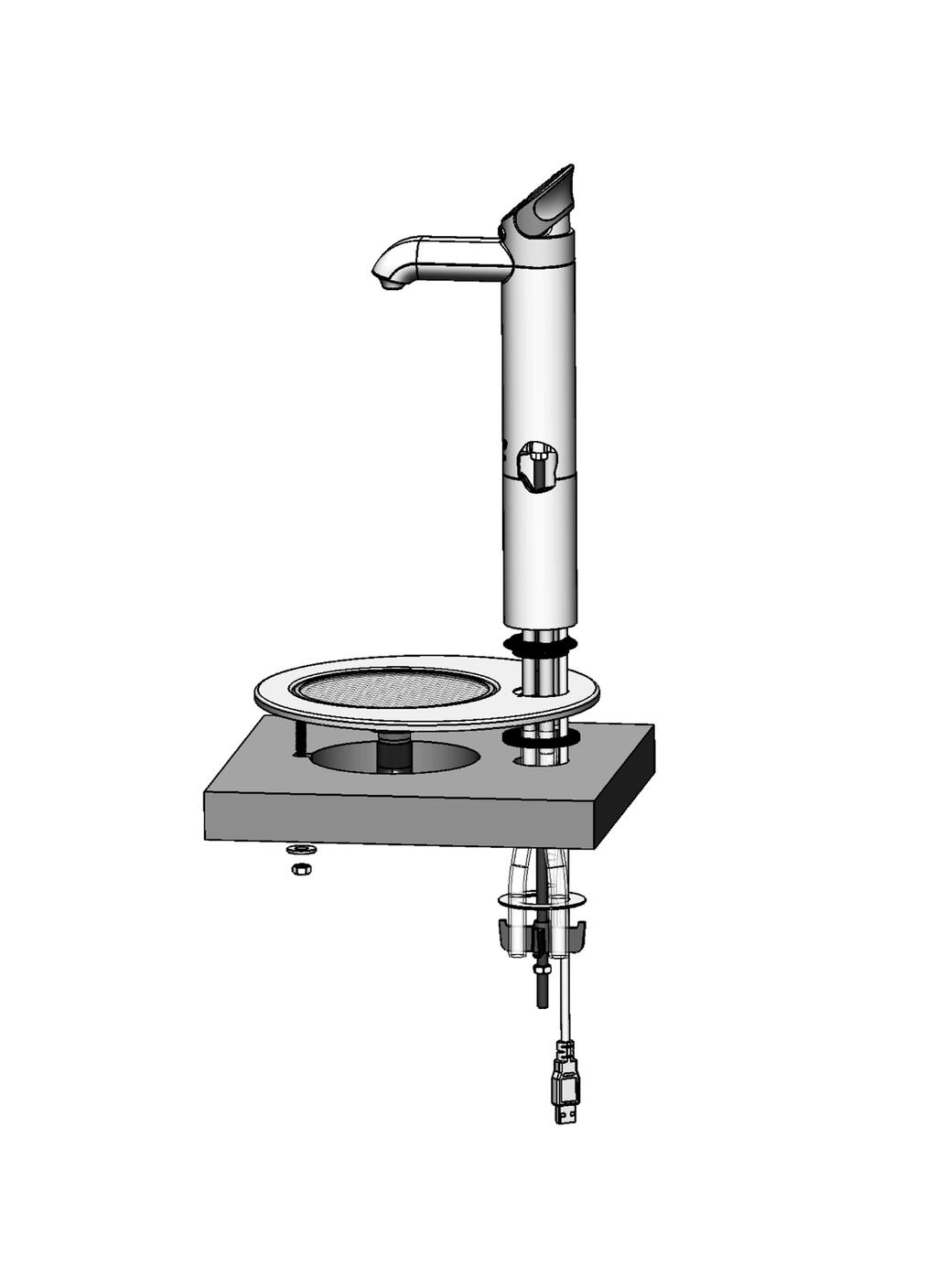

8 Zip HydroTap G4 BCS100/75 4. Montáž Baterie Vymezovací Podložka Tác Závitová tyč Podložka a zajišťovací matice Vymezovací Podložka Odtok S/S podložka Spider Křížová podložka Zajišťovací matice Volitelné: montáž tácku Tác (číslo výr.: ) je příslušenství, které se používá k instalaci baterie nezávisle na kuchyňském dřezu. 1. Ujistěte se, že v místě instalace tácu máte k dispozici přípojku vody, odpad, zásuvku s jističem minimálně 10 A a dostatek prostoru pro jednotku. 2. Na místo instalace tácu položte dodanou šablonu. 3. Vyřežte do stolní desky otvory podle vzoru na šabloně. 4. Vložte tác. Nejdříve mezi stolní desku a tác do 35mm otvoru vložte plastovou vymezovací podložku. Pak postupujte zespodu, utáhněte tác k závitové tyči pomocí dodané podložky a matice. 5. Nainstalujte baterii, jak je popsáno v bodu 3 části Montáž baterie. 6. Pokud ohyb odpadu míří špatným směrem, povolte upevňovací čep nad ohybem, otočte jej do správné polohy a znovu utáhněte upevňovací matici. 7. Pomocí 22mm hadice připojte ohyb odpadu k odpadní flexi hadici. Pokud nepoužíváte odpadní flexi hadici, použijte běžnou odpadní trubku s těsněním. a. Umístěte odpadní trubku s těsněním na stranu sifonu směrem ke dřezu. Do odpadní trubky za odpadní trubkou s těsněním vyvrtejte otvor o průměru 13 mm pro připojení odpadu. Použijte vhodný tmel, abyste zajistili vodotěsnost mezi odpadními trubkami. Montáž externího filtru - iontoměniče Je doporučeno použít externí filtr na úpravu tvrdosti vody od 10 dh, jako prevence usazování vodního kamene v horkovodní nádrži jednotky. Použijte tento externí iontoměnič, čímž prodloužíte intervaly údržby a ochráníte zařízení před zavápněním. Poznámka: Pokud instalujete externí filtr, postupujte podle přiloženého návodu pro hlavu filtru a filtrační kartuš. Poznámka: Před prvním použitím je nutné filtr propláchnout tekoucí vodou, připojte jej hadičkou k rohovému ventilu a vodu vypouštějte do kbelíku nebo do odpadu (v závislosti na velikosti filtru: 500 = 2-3 min, 1000 = 3-5 min, 2000 = 5-7 min). 1. Demontujte přemostění mezi přípojkami BYPASS OUT a BYPASS IN a jednotce. 2. Připojte přívod na hlavici externího filtru k připojení BYPASS OUT pomocí flexi hadice s převlečnou maticí ⅜. 3. Připojte vývod na hlavici externího filtru k připojení BYPASS IN pomocí flexi hadice s převlečnou maticí ⅜. Hlavice filtru /zboží číslo: Filtrační kartuš (kapacita při10 dh) zboží číslo: = 4200 ltr zboží číslo: = 8500 ltr zboží číslo: = ltr 8

9 CLAGE 4. Montáž A A B 2 Pozor: Pokud nastavíte příliš vysoký průtok, předčasně vyprázdníte nádržku s vodu přičemž z baterie pak bude ucházet pouze CO₂. Dávejte pozor, abyste při nastavování ventilu nepoužili nadměrnou sílu. 1 Uvedení do provozu 1. Před prvním použitím přístroje důkladně propláchněte spojovací trubky a hadice. Pro vyplachování odpojte ohebnou hadici od přívodu vody do jednotky a držte ji nad odtokem nebo vědrem. Otevřete vodu a nechte ji běžet několik minut. Poté znovu namontujte hadici na vstupní otvor jednotky pro odvodnění a zkontrolujte, zda nedochází k netěsnosti. 2. Na redukční ventil nastavte výstupní tlak B o hodnotě 3 barů: a. Plynová láhev s uzavíracím ventilem: Otočte červenou páčkou 1 dolů (otevřete). Pro nastavení výstupního tlaku B použijte nastavovací šroub 2. Otočením proti směru hodinových ručiček snížíte tlak. Otáčením ve směru hodinových ručiček zvyšujte tlak. b. Plynová láhev s ručním ventilem: Otevřete ventil ručního závěru u lahve s CO₂. Tlak v plynové lahvi se zobrazí na manometru A. Otočte červenou páčkou 1 dolů (otevřete). Pro nastavení výstupního tlaku B použijte nastavovací šroub 2. Otočením proti směru hodinových ručiček snížíte tlak. Otáčením ve směru hodinových ručiček zvyšujte tlak. 3. Zkontrolujte plynotěsné spojky kvůli možnému úniku. Pozor - uvolněný plyn může být velmi chladný. Použijte rozprašovací detekční sprej nebo mýdlovou vodu, aby se zjistily i menší netěsnosti. 4. Pokud nejsou zjištěny žádné netěsnosti, zapojte zástrčku do zásuvky a stisknutím spínače Zapnuto na pravé straně jednotky aktivujte zařízení. 5. Na displeji se objeví výzva s dotazem na vyplachování karbonizéru oxidem uhličitým. a. Klepnutím na tlačítko Start spustíte proplachování. Oxid uhličitý pak protéká jednotkou a může být slyšet únik přes baterii. b. Po asi 10 sekundách se dotkněte tlačítka Stop pro zastavení vyplachování a poté stiskněte tlačítko Další pro pokračování v uvedení do provozu. 6. Na displeji se objeví výzva s dotazem na proplach filtru. Pro čištění vody bude zapotřebí nádoba o objemu asi 10 litrů. a. Otevřete servisní dvířka na přední straně jednotky. Umístěte konec plastové hadice do sběrné nádoby a otevřete ventil na hadici. b. Dotkněte se tlačítka Start pro spuštění proplachu. c. Nechte vypustit asi 10 litrů vody a potom se dotkněte tlačítka Stop pro zastavení proplachování. Zavřete ventil na hadici a stiskněte tlačítko Další. 7. Začněte kalibraci teploty podle pokynů na displeji. Během tohoto procesu se určí teplota varu vody a teplota horké vody se nastaví automaticky. Kalibrace trvá pět až deset minut. Během této doby bude červená páčka blikat a může dojít k úniku páry z baterie. 8. Pomocí 6mm šestihranného klíče nebo velkého plochého šroubováku nastavte průtok perlivé vody na 1,6 l / min u karbonačního ventilu. a. Otočením nastavovacího šroubu A ve směru hodinových ručiček snížíte průtok. b. Otočením nastavovacího šroubu A proti směru hodinových ručiček zvýšíte průtok. Pro měření průtoku, který jste nastavili, použijte měřicí kelímek nebo označenou konvici a nechte 15 sekund téci perlivou vodu. (HydroTap má výchozí 15 sekundový čas dávkování, který pomůže při nastavení průtoku.) Vynásobte množství vody dávkované za 15 vteřin x 4, abyste získali průtok v litrech za minutu. Optimální průtok je 1,6 l / min. 9. Jednotka pak bude v normálním provozním režimu. Počkejte, až se červená páčka rozsvítí trvale a poté zkontrolujte průtok vody a správnou teplotu. 10. Zařízení můžete registrovat u zákaznického servisu online na : 9

10 CLAGE

11 Zip HydroTap G4 BCS100/75 Montážní šablona pro Tác Otvor pro připojovací hadice a uchycení baterie Otvor pro zapuštění Tácu Otvor pro upevňovací šroub

12 CLAGE Vnější průměr Tácu Měřítko : 1:3,3 Měřítko : 1:1

13 Zip HydroTap G4 BCS100/75

14 CLAGE 5. Obsluha baterie Poznámka: Nebyl-li systém pro pitnou po několik dní používán, nechejte z baterie odtékat vodu přibližně pět minut. Páčka horká voda Páčka chlazená voda Provoz Stiskněte červenou páčku, chcete-li pustit dávku vařící vody. Zvedněte páčku nahoru a vařící voda poteče nepřetržitě. Voda poteče 5 až 15 sekund. Tento čas lze nastavit v menu. Páčku potom musíte ručně vrátit do polohy Vypnuto. Stiskněte modrou páčku, chcete-li pustit dávku studené vody. Zvedněte páčku nahoru a studená voda poteče nepřetržitě. Voda poteče 5 až 15 sekund. Tento čas lze nastavit v menu. Páčku potom musíte ručně vrátit do polohy Vypnuto. Bílá LED indikuje stav filtru Červené světlo Trvale svítí: vařící voda je připravena a lze ji dávkovat. Bliká: voda se dosud neohřála na požadovanou teplotu. Modré světlo Trvale svítí: studená voda má nastavenou teplotu. Bliká: voda se zatím neochladila na požadovanou teplotu. Bílá LED Filtr LED kontrolka filtru Bliká: filtr je třeba vyměnit. Tato LED kontrolka začne blikat při vyčerpání kapacity filtru nastavené v menu. Dětský bezpečnostní zámek Dětskou pojistku lze využít jako prevenci spuštění vařící vody z baterie, pokud nechtěně pohnete s červenou páčkou. Chcete-li vypouštět vařící vodu, pokud je dětská pojistka zapnuta, stiskněte tlačítko Safety (Bezpečnost) a červenou páčku současně. Dětskou pojistku lze zapnout a vypnout buď v Settings/Safety (Nastavení/Bezpečnost) v menu nebo přímo na baterii, jak je popsáno níže. Chcete-li dětskou pojistku zapnout, stiskněte tlačítko Safety (Bezpečnost) a modrou páčku na studenou vodu současně a podržte je asi deset sekund. Tlačítko Safety (Bezpečnost) se rozsvítí, jakmile je dětská pojistka zapnuta. Chcete-li dětskou pojistku vypnout, stiskněte tlačítko Safety (Bezpečnost) a modrou páčku na studenou vodu současně a podržte je asi deset sekund. Tlačítko Safety (Bezpečnost) zhasne, jakmile se dětská pojistka vypne. Tlačítko bezpečnostní pojistky 10

15 Zip HydroTap G4 BCS100/75 5. Obsluha baterie Menu Jednotka má dotykovou obrazovku, kterou lze použít pro nastavení nebo čtení provozních parametrů. V menu můžete provádět následující nastavení: Language - Jazyk Zvolte jazyk pro používání v menu. Information - Informace Zobrazuje data vztahující se k danému přístroji a chyby, které se mohly vyskytnout. Install - Instalace Kroky, které jsou nutné při prvním použití jednotky, je možné znovu zobrazit pro účely údržby. Proplachování filtru - umístěte konec hadice uložené za filtrem do sběrné nádoby a otevřete uzavírací ventil na hadici před tím, než začnete vyplachovat filtr. Reset filter - obnoví data o spotřebě vody prošlé filtrem. Kalibrace bodu varu přístroj určí bod varu, který závisí na atmosférickém tlaku v místě instalace a provede příslušné nastavení. Booster - Zesílený ohřev nastavení přídavného průtokového ohřívače pro předehřev horké vody. Pro připojení pomocného ohřevu, je třeba na přístroji provést technickou úpravu. Kalibrace světelného čidla světelné čidlo na baterii lze kalibrovat podle světelných podmínek v místě instalace. To je důležité proto, aby při funkci úspory energie v režimu Spánku přístroj správně fungoval. Během kalibrace baterii ochraňte před přímým slunečním světlem. Rozšířené možnosti - lze volit další nastavení pro optimalizaci provozu přístroje nebo snížení hluku ventilátoru v závislosti na požadované teplotě vody a teplotě prostředí. Odvzdušnění čerpadla: Čerpadlo horké vody bude pracovat cyklicky, aby se zabránilo vytváření vzduchových bublin uvnitř čerpadla. Pulsní výkon: horká voda je udržována co nejblíže nastavené hodnotě tím, že je nastavena menší tolerance (rozpětí sledované teploty). Přístroj ohřívá dříve a častěji, ale v kratším intervalu. Rychlost ventilátoru: Rychlost ventilátoru může být snížena pro tišší provoz pouze tehdy, jsou-li teploty v okolí přístroje výrazně nižší než 35 C. Reset / Obnovení- Deaktivace funkce hesla Servis K přístupu do servisního menu je zapotřebí speciální heslo specifické pro jednotku. Kontaktujte prosím Centrální zákaznický servis. Password / Heslo Uživatelské heslo může být volitelně nastaveno tak, aby uzamklo menu Nastavení a zabránilo neoprávněným osobám měnit nastavení. Heslo by mělo být složeno ze 4 číslic. Settings/Nastavení Datum / čas - nastavte formát data a času. Teplota nastavte teplotu vody. Filtr zadejte údaje o filtru, aby zařízení mohlo odečítat zbývající kapacitu filtru. Úspora energie - Funkce ohřevu a chlazení může být vypnuta, když se jednotka nepoužívá, tím se sníží spotřeba energie. Alternativně může být teplota horké vody během fáze spánku jen snížena, pro rychlejší ohřátí při opětovném použití. 11

16 CLAGE 5. Obsluha baterie Režim spánku automaticky snižuje spotřebu energie podle provozního využití nebo okolního světla. Časový spínač snižuje spotřebu energie podle nastaveného času. Datum a čas musí být správně nastaveny na zařízení, aby program fungoval správně. Safety - bezpečnostní tlačítko na baterii musí být aktivováno, aby bylo blokováno náhodné spuštění horké vody. To lze provést buď přímo na baterii (viz kapitola Uzávěr dětské pojistky ) nebo prostřednictvím nabídky na obrazovce. Tak je možné zajistit ochranu proti opaření, například aby děti nemohly bez kontroly vypouštět horkou vodu. Chcete-li napustit horkou vodu, když je aktivována ochrana - tlačítko Safety, stiskněte červenou páčku a současně stiskněte tlačítko Safety na baterii. Chcete-li napustit horkou vodu, je-li aktivována ochrana proti opaření, stiskněte třikrát po sobě bezpečnostní tlačítko Safety. Všechny LED diody na kohoutku třikrát bliknou, pro potvrzení. Horká voda pak může být dávkována po dobu 30 sekund. Doba dávkování - zdvihněte páčku na baterii dopředu a nastavte čas dávkování. Delší doba nepoužívání Poznámka: V prostředí / teplé vodě se mohou bakterie množit rychleji. Proto ponechte systém pitné vody zapnutý i po dlouhou dobu nepoužívání. Pokud stále chcete vypnout systém pitné vody po delší dobu, postupujte následovně: 1. Uzavřete přívod vody. 2. Vypusťte vodu z baterie - horkou,studenou i perlivou, aby se systém celkově vyprázdnil. 3. Uzavřete přívod CO₂ 4. Vypněte spotřebič a odpojte kabel od zdroje napájení Znovu uvedení do provozu po delší době nepoužívání 1. Znovu otevřete přívod vody. Zkontrolujte spojky a hadice, zda někde není únik vody! 2. Připojte elektrický kabel do zástrčky a zapněte zařízení. 3. Otevřete přívod CO₂ 4. Po několika dnech nepoužívání: Spusťte proplach CO2 (viz kapitola 5 Nabídka, bod Nainstalovat ) a následně vypusťte nejméně 2 litry studené vody z armatury. Jakmile kontrolka LED v červené páce trvale svítí, vypusťte horkou vodu. Opakujte proces, dokud LED dioda opět nezačne blikat: Chlazená voda: vypustit nejméně 4 litry Horká voda: Jakmile kontrolka LED na červené páce trvale svítí, vypusťte horkou vodu. Opakujte proces, dokud LED dioda opět nezačne blikat. Je-li to nutné, zachyťte vodu ve vhodné nádobě. Pozor! Při manipulaci s horkou vodou je nebezpečí opaření! 5. Nyní je zařízení připraveno k používání. Poznámka: Pokud není systém používán déle než dva měsíce, musí být filtry vyměněny i v případě, že nebylo dosaženo intervalu výměny! Přírodní cesty Aktivní uhlí obsažené ve filtru je vystaveno přirozeným pohybům. Např. vibrace během přepravy mohou způsobit mírné uvolnění mikročástic uhlí. Tyto částice jsou zdraví neškodné. Pokud uvidíte částice ve vodě, postupujte podle pokynů v kapitole 6 Výměna filtru v bodě 7. 12

17 Zip HydroTap G4 BCS100/75 6. Čištění a údržba Čištění Plastové povrchy a baterie očistěte pouze vlhkým hadříkem. Nepoužívejte abrazivní ani chlorovaná čistidla nebo rozpouštědla. Jednotku a baterii nečistěte proudem vody, protože byste mohli poškodit elektronické součástky. A B 1 2 Plynová láhev se samozavíracím ventilem Plynová láhev s ručním závěrem CO 2 výměna lahve Tlak plynu z láhve oxidu uhličitého lze odečíst na manometru A. Pokud je plynová láhev prázdná, vyměňte ji následujícím způsobem: 1. Zavřete červenou páčku 1 na redukčním ventilu. 2. Otočte šroub pro nastavení tlaku 2 na redukčním ventilu proti směru hodinových ručiček až na doraz (bez tlaku). 3. Výměna tlakové láhve s oxidem uhličitým. a. Plynová lahev se samočinně uzavíracím ventilem: - Odšroubujte plynovou lahev z redukčního ventilu. - Co nejrychleji našroubujte novou plnou plynovou lahev do redukčního ventilu. - Umístěte novou lahev s plynem do držáku tak, aby nedošlo k jejímu převrácení. b. Plynová lahev s ručním ventilem: - Uzavřete ventil na plynové lahvi. - Uvolněte spojovací matici, která spojuje plynovou lahev s redukčním ventilem. - Odstraňte prázdnou lahev a upevněte novou plnou lahev na místě na držáku tak, aby nedošlo k jejímu převrácení. - Připojte snímač tlaku k plné plynové lahvi. Utáhněte spojovací matici mírně těsně. 4. Nastavte na redukčním ventilu výstupní tlak B o hodnotě 3 barů: a. Plynová láhev s uzavíracím ventilem: Pro nastavení výstupního tlaku B použijte nastavovací šroub 2. Otočením proti směru hodinových ručiček snížíte tlak. Otáčením ve směru hodinových ručiček tlak zvýšíte. b. Plynová láhev s ručním ventilem: Otevřete ventil ručního uzávěru u lahve s CO₂. Pro nastavení výstupního tlaku B použijte nastavovací šroub 2. Otočením proti směru hodinových ručiček snížíte tlak. Otáčením ve směru hodinových ručiček tlak zvýšíte. 5. Otevřete červenou páčku na redukčním ventilu. 6. Zkontrolujte plynotěsné spojky kvůli možnému úniku. Pozor - uvolněný plyn může být velmi chladný. Použijte rozprašovací detekční sprej nebo mýdlovou vodu, aby se zjistily i menší netěsnosti. Pozor: Vezměte na vědomí, že místnost, kde je umístěna láhev s oxidem uhličitým, musí mít minimální objem prostoru 17 m³ na každý kilogram kapacity láhve. Na jeden kilogram plynu s předpokládanou výšku místnosti 2,2m potřebujete nejméně 7,7m² plochy. Pozor: Láhev s oxidem uhličitým musí být vždy umístěna ve vzpřímené poloze, aby bylo zajištěno správné fungování redukčního ventilu a tím byla zajištěna bezpečnost zařízení! Pozor: Láhev s oxidem uhličitým nesmí být vystavena teplotám vyšším než 35 C! V případě že bude teplota vyšší, je třeba použít nucenou ventilaci, tak aby bylo zajištěno správné chlazení. 13

18 CLAGE 6. Čištění a údržba Výměna filtru Pokud na baterii bliká bílá LED kontrolka, znamená to, že je třeba vyměnit vnitřní filtr. Interval výměny filtru se odpočítává z hodnot zadaných v menu pod Settings/Filter (Nastavení/filtr) pro dosažení maximální životnosti filtru a maximální kapacitu filtru a hodnot spotřeby naměřených přístrojem. Filtr bude třeba vyměnit dříve, pokud ucítíte nepříjemný zápach anebo pachuť. Během výměny může z držáku filtru skapávat voda. Připravte si kbelík a hadřík, kterým setřete vodu, která unikne. 1. Uzavřete přívodní ventil vody. 2. Otevřete dvířka filtru na jednotce. 3. Otočte kartuší filtru o čtvrt otáčky proti směru hodinových ručiček, dokud to půjde. 4. Opatrně vytáhněte zásobník filtru z držáku filtru zespodu. Držte kartuši ve vodorovné poloze, aby se nevylila špinavá voda 5. Vybalte nový zásobník filtru a na štítek napište aktuální datum. Zabraňte kontaktu rukou s O-kroužky a otvory filtru, aby nedošlo k bakteriální kontaminaci filtru. 6. Do držáku filtru zasuňte nový vyměněný filtr a otočte jej ve směru hodinových ručiček, dokud to půjde, a upevněte jej v této poloze. 7. Chcete-li propláchnout nový filtr, v menu Installation (Instalace) na ovládacím panelu přístroje zapněte možnost Flush Filter (Propláchnout filtr), jak je popsáno v části Menu. 8. Resetujte měřič spotřeby filtru, v Installation (Instalace) na kontrolním panelu zvolte Reset Filter (Resetovat filtr). 9. Použitý filtr řádně zlikvidujte. Poznámka: Pokud není systém používán déle než dva měsíce, musí být filtry vyměněny i v případě, že nebylo dosaženo intervalu výměny! Další údržba Aby bylo zařízení spolehlivé a stále funkční, je nutná pravidelná údržba. Další informace získáte u zákaznického servisu. 14

19 Zip HydroTap G4 BCS100/75 7. Odstraňování problémů Dojde-li k problémům s vaším přístrojem Zip HydroTap, příčina je obvykle velmi jednoduchá. Pokuste se vyřešit problém sami pomocí níže uvedené tabulky. Tím se vyhnete nákladům na zbytečnou servisní návštěvu. Problém Příčina Náprava Po otočení baterie nesvítí žádná světla na páčkách a voda neteče. Po otočení baterie neteče voda. Po odčerpání vody trvá dlouhou dobu, než se přístroj znovu naplní. Voda není horká. Voda není studená. Všechny kontrolky LED na pákách blikají. Voda má změněnou chuť a pach Není el. připojení. Baterie není připojena k jednotce. Možná interní chyba. Není voda. Baterie není připojena k jednotce. Voda nemá teplotu varu. Zablokovaný filtr. Přístroj je v režimu Spánku. Možná interní chyba. Velmi časté použití. Možná interní chyba. Přerušení napájení. Přerušení dodávky vody. Možná interní chyba. Zařízení se nepoužívá delší dobu (např. více než víkend) Zkontrolujte napájení. Zkontrolujte spojení mezi baterií a jednotkou. Kontaktujte zákaznický servis. Zkontrolujte přívod vody. Zkontrolujte hadice mezi baterií a jednotkou. Počkejte, než voda dosáhne bodu varu. Zkontrolujte, zdali nebliká kontrolka LED, která upozorňuje, že je třeba vyměnit filtr. Stiskněte červenou páčku a počkejte, než se rozsvítí trvale světlo. Kontaktujte zákaznický servis. Počkejte, než se na modré páčce rozsvítí trvale světlo. Kontaktujte zákaznický servis. Vypněte přístroj, počkejte 15 minut a potom jej znovu zapněte. Zkontrolujte, zdali vstup vody není zablokován. Kontaktujte zákaznický servis. Propláchněte nádrže v jednotce (viz kapitola 5 Delší doba nepoužívání ) Pokud nemůžete chybu na zařízení napravit pomocí této tabulky, kontaktujte prosím: CLAGE s.r.o. zákaznický servis Trojanovice Trojanovice Telefon: info@clagecz.cz 15

20 CLAGE 8. Životní prostředí a recyklace Tento produkt byl vyroben z kvalitních recyklovatelných materiálů a součástí. Respektujte prosím, že elektrická zařízení musí být na konci své životnosti likvidována odděleně od domovního odpadu. Doručte tento přístroj na městskou skládku, která akceptuje elektronický odpad. Správnou likvidací podpoříte ochranu životního prostředí a přejdete potenciálním nežádoucím dopadům na živé bytosti a životní prostředí, které by mohly vzniknout v důsledku nevhodné manipulace s těmito zařízeními na konci jejich životnosti. S žádostí o další informace o nejbližším sběrném nebo recyklačním místě se prosím obraťte na své místní úřady. Komerční zákazníci: Chcete-li zlikvidovat elektronické zařízení, o další informace požádejte svého prodejce nebo dodavatele. 9. Záruka Jedná se o kvalitní zařízení, které je vyrobeno z nejlepšího dostupného materiálu. Předpokládá se, že bude fungovat po mnoho let bez problémů. Na životnost filtru a zásobníku filtru instalovaného do zařízení se nevztahuje žádná záruka, protože jeho životnost závisí na kvalitě vody a množství spotřebované vody. Tyto záruční podmínky se vztahují pouze na zařízení zakoupená nebo používaná v České republice. V případě ostatních zemí se uplatní záruka uvedená v prodejních a dodacích podmínkách vycházejících ze zákonných záručních podmínek v příslušné zemi. Tato záruka neovlivňuje zákonná záruční práva zákazníka (výkon, stornování, náhrada a sleva z kupní ceny). Tuto záruku poskytujeme jako výrobce dobrovolně. Na topné zařízení se vztahuje naše 24měsíční záruka ode dne koupě a 12měsíční záruka v případě komerčního/průmyslového použití. Zváženy budou pouze ty záruční žádosti, u kterých byl řádně a úplně vyplněn záruční list dodaný s přístrojem. V případě záruční reklamace musíte předložit záruční list společně s nákupní stvrzenkou. Doporučujeme, abyste nám po instalaci přístroje odeslali záruční list k registraci. Záruční reklamace nebudou přijímány v případě poškození nebo špatné funkčnosti v důsledků zanedbání běžné údržby, např. usazení vodního kamene, použití chemických nebo elektrochemických činidel, nesprávného způsobu použití, ucpání vodovodní přípojky nebo výstupní armatury, nedodržení pokynů k instalaci, údržbě nebo použití, neoprávněných úprav přístroje nebo použití náhradních dílů, které nepocházejí od výrobce. Záruka se stejně tak nevztahuje na běžné opotřebení přístroje. Jakékoliv vzniklé poškození/vady nám musí být nahlášeny písemně do 14 dnů po jejich zjištění. Následně posoudíme, zdali je záruční reklamace ze zákona platná. Pokud ano, rozhodneme, jak poškození/vadu napravit, tj. prostřednictvím smluvního servisního technika nebo prostřednictvím našeho servisního oddělení. The Zip and HydroTap names are registered trademarks of Zip Heaters (Aust) Pty Ltd. Zip products described in this publication are manufactured under one or more of the following patents: AU675601, AU637412, AU635979, GB , GB , US , US and US Other patents are in force and other patent applications are pending. 16

21 Zip HydroTap G4 BCS100/75 Rychlý průvodce Pro vařící vodu: Stiskněte červenou páčku a tlačítko Safety (Pojistka) současně. Pro studenou vodu: Stiskněte modrou páčku. Pro perlivou vodu Stiskni nebo zvedni obě páčky současně. Poteče horká voda. Poteče Studená voda Poteče perlivá voda Aktivovat / deaktivovat Bezpečnostní pojistku: Modré tlačítko a Safety tlačítko stiskněte současně a přidržte po dobu 10 sekund. Bezpečnostní tlačítko se rozsvítí červeně, když je systém aktivován. 17
