1 Technické služby Havířov a.s. Karvinská 66/1461, Havířov-Město, PSČ Zapsané v obchodním rejstříku vedeném Krajským soudem v Ostravě, oddíl B, vložka 1664 Pllán obnovy veřejjného osvěttlleníí městta Havíířov na rok 2018 V Havířově dne : Zpracoval: Ing. Iveta Slimáčková, VPÚ 232 Schválil: Ing. Ludvík Martinek, ředitel společnosti 1/13

2 Obsah Strana č. 1. Úvod 3 2. Finanční krytí obnovy VO z prostředků města 3 3. Hlavní směry obnovy VO 4 4. Výměna venkovního (volného) vedení AlFe za AES 4 5. Oprava havarijního zařízení VO 4 6. Rozšíření počtu světelných bodů na území města na základě požadavků 7 7. Rezerva 9 8. Celková bilance plánu obnovy 9 Přílohová část Příloha č.1 ul. Dlouhá třída 11 Příloha č.2 ul. Nový Svět 12 Příloha č.3 ul. Tichá 13 2/13

3 1. Úvod Plán obnovy veřejného osvětlení města Havířov na rok 2018 (dále jen plán obnovy VO), který předkládá společnost Technické služby Havířov a.s., je zpracován v souladu s ustanovením schválené Servisní smlouvy č. 1440/OKS/2012, Hlavy III., odst. 5, písm. a). Výchozími daty pro zpracování plánu obnovy jsou údaje o zařízeních veřejného osvětlení vedených v pasportu veřejného osvětlení. K datu zpracování tohoto plánu obnovy jsou evidovány tyto počty zařízení: světelný bod kusů rozvaděče 70 kusů podružné rozvaděče 151 kusů. Do konce roku 2017 dojde ke změně těchto údajů, neboť v době zpracování plánu obnovy VO byly rozpracovány činnosti plánu obnovy VO z roku 2017 a zadány k zapracování do pasportu nové realizované projekty VO, které tyto stavy po jejich dokončení ovlivní. Dalšími podklady pro plán obnovy VO jsou níže uvedené dokumenty: mapové podklady pasportu VO plán obnovy VO zhotovený Prof. Ing. Soklanským, CSc. v období Finanční krytí obnovy VO z prostředků města Platba na obnovu VO (formou zálohy nebo úhrady již existujících vyúčtovaných závazků) činí pro rok 2017: 3,25 Kč bez DPH/ světelný bod/den. Pro rok 2018 navrhujeme zachování stávající celkové platby vztažené na světelný bod a den ve výši 8,34 Kč bez DPH v původním rozložení: platba za elektrickou energii 2,92 Kč bez DPH/světelný bod/den platba za údržbu, opravy a servis 2,17 Kč bez DPH/světelný bod/den platba za obnovu 3,25 Kč bez DPH/světelný bod/den. Předpokládá se, že konkrétní činnosti plánované v plánu obnovy na rok 2017 budou realizovány v plném rozsahu. Případná rezerva, která by vznikla nedočerpáním částky určené na obnovu VO v roce 2017 navýšená o úspory za spotřebu elektrické energie v roce 2017 a o příjmy z reklam instalovaných na stožárech VO (předpokládaná částka celkem cca ,- Kč bez DPH), je předběžně započtena do finančních prostředků na krytí obnovy v roce Předpokládaná platba za obnovu VO z prostředků města na rok 2018 činí při stávajícím počtu světelných bodů kusů a při platbě 3,25 bez DPH/světelný bod/den ,- Kč bez DPH. Celkem je tedy předpoklad finančního krytí obnovy VO z prostředků města pro rok 2018: zůstatek z roku ,- Kč platba za obnovu ,- Kč celkem bez DPH ,- Kč celkem s DPH 21% ,40 Kč. 3/13

4 3. Hlavní směry obnovy VO V předešlých letech byl v rámci obnovy kladen důraz na optimalizaci stávajícího VO z hlediska úspor nákladů na elektrickou energii. Byly realizovány především plošné výměny zastaralých a tudíž energeticky nevyhovujících svítidel a dále byly uskutečněny dílčí optimalizace v oblasti rozvaděčů včetně montáže regulátorů a spínacího systému NAM. Dále byla zahájena kompletní rekonstrukce světlených bodů v havarijním stavu (sadovková svítidla). Plán obnovy VO vychází z již zavedeného trendu s důrazem na rekonstrukci, tzn. pokračování v kompletní rekonstrukci světelných bodů a nebo rozvaděčů. Výsledkem bude nejen faktická obnova technického stavu zařízení, ale i snížení nákladů na elektrickou energii a následně nákladů na údržbu. Plán obnovy VO na rok 2018 tedy zahrnuje následující činnosti: 4. Výměna venkovního (volného) vedení AlFe za AES Původní, značně amortizované, venkovní vedení neizolovanými vodiči (AlFe) je v rámci výměny nahrazováno izolovaným vedením AES. Výměnou vedení jsou minimalizovány výpadky veřejného osvětlení způsobené zkraty na neizolovaném vedení při nepříznivých klimatických podmínkách. V mnoha případech je potřeba rekonstrukce vyvolána výměnou stožárů a rozvodů v majetku ČEZ na stožárech v jejich majetku je instalováno stávající volné vedení VO. Pro rok 2018 je plánována výměna cca m volného vedení v okrajových částech města ,- Kč bez DPH. 5. Oprava havarijního zařízení VO Jak již bylo zmíněno, technický stav některých zařízení VO je havarijní a je přímo úměrný době instalace (roky ). V kritickém stavu jsou především sadovková svítidla umístěná podél chodníků a nevýznamných místních komunikací nebo v parkových částech města. Jedná se o původní ocelové, paticové stožáry osazené svítidly typu DISK s výkonem W, kterých je v současné době instalováno více než 600 kusů. Stožáry vykazují značnou korozi v místě vetknutí. Patice stožárů jsou častým terčem vandalů, kdy při takovém poškození hrozí nebezpečí úrazu elektrickým proudem. Svítidla typu DISK, hojně používaná v 70. a 80. letech, jsou již za hranicí své životnosti i při vysokém výkonu zdroje nezajišťují patřičnou světelnou účinnost, jejich konstrukce (vrchní i spodní kryt svítidla z plexiskla) a stáří již nezaručuje bezpečné krytí světelně činné části. U těchto svítidel rovněž dochází k významným únikům světla do horního poloprostoru, což lze klasifikovat jako rušivé světlo. Kabelové zemní vedení těchto světelných bodů je původní, provedeno hliníkovým kabelem AYKY. Jeho fyzický stav a tím pádem spolehlivost je nejvíce ovlivněna stářím. Největší míra poruch je ale zaviněna špatným uložením kabelů již při původní instalaci (nedodržení hloubky uložení) nebo stavební činností ve městě (nebyly respektovány stanovené podmínky a porušené kabely byly následně opraveny spojkováním). V rámci obnovy v roce 2018 bude provedena obnova těchto svítidel v počtu cca 100 kusů formou kompletní opravy, která bude zahrnovat následující kroky: 4/13

5 vytipování lokalit, ve kterých je nutná obnova svítidel a v současně nebude v dohledné době prováděna plošná revitalizace této oblasti (včetně rekonstrukce VO). Seznam takovýchto revitalizovaných lokalit, pro které již byly zpracovány projektové dokumentace, poskytne město Havířov správci VO. Do vytipovaných lokalit mohou být také zahrnuta území, která budou městem rekonstruována (např. rekonstrukce či opravy chodníků, parkovišť ) a současně vyžadují obnovu zařízení VO. Soupis takovýchto lokalit poskytne město Havířov správci VO v dostatečném časovém předstihu (minimálně 3 měsíce), aby mohla být včas zajištěna dodávka potřebných komponentů a rekonstrukce pak probíhala kontinuálně v součinnosti se stavebními pracemi bez zbytečných prostojů. Mezi předem vytipované lokality patří část lesoparku Stromovka, ul. E. Rošického, případně lokalita ul. Lidická (souvisí s plošnou rekonstrukcí vedení ČEZ náhrada sloupů, na kterých je umístěno nadzemní vedení ČEZ i nadzemní vedení VO, zemním kabelovým vedením a z toho vyplývající nutnost výstavby nového VO na samostatných sloupech VO. V současné době probíhá zpracování projektové dokumentace výstavby VO ve spolupráci s projekcí ČEZ). demontáž stávajícího stožáru VO včetně svítidla a nevyhovujícího zemního kabelového vedení AYKY instalace nového zemního kabelového vedení v původní trase mezi jednotlivými stožáry v souladu se standardy VO použitý typ kabelů CYKY 4 x 10 nebo CYKY 4 x 16 instalace nového stožáru VO na původním místě v souladu se standardy VO kuželový bezpaticový stožár výšky 5 6 m s povrchovou úpravou žárový Zn, opatřený manžetou v místě vetknutí včetně stožárové rozvodnice, v případě potřeby doplněný o výložník potřebné délky instalace nového svítidla včetně svodu o jednotném výkonu 70 W použitý typ svítidla musí splňovat standardy VO (těleso svítidla ze slitiny Al, odpovídající krytí světelně činné části). Svítidla typu DISK (viz. obr.č.1) budou nahrazena již používanými svítidly VM 70 VA (viz. obr.č.3), případně Philips Urbana (viz. obr.č.2), nebo svítidly NMF 401, která splňují výše uvedené požadavky. Instalací těchto svítidel bude minimalizováno světelné znečištění (světelný tok bude směřován směrem k zemi a nebude osvětlováno okolní svítidla ve všech směrech) a dále bude sjednocen výkon svítidel v oblastech, které jsou dle zatřídění komunikací z hlediska osvětlení přiřazeny do stupně S5 nebo S6 (pěší a cyklisté pohybující se po komunikacích pro pěší nebo cyklisty, komunikace v sídelních útvarech, pěších zónách, parkovacích plochách, dvorech ). generální oprava (výměna) podružného či elektroměrového rozvaděče za rozvaděč v provedení antivandal s krytím IP 65 v uzavřeném stavu. Tato oprava bude realizována pouze v případě, že se v oblasti budou rekonstruovat světelné body a součástí soustavy bude podružný či elektroměrový rozvaděč v havarijním, nevyhovujícím stavu. 5/13

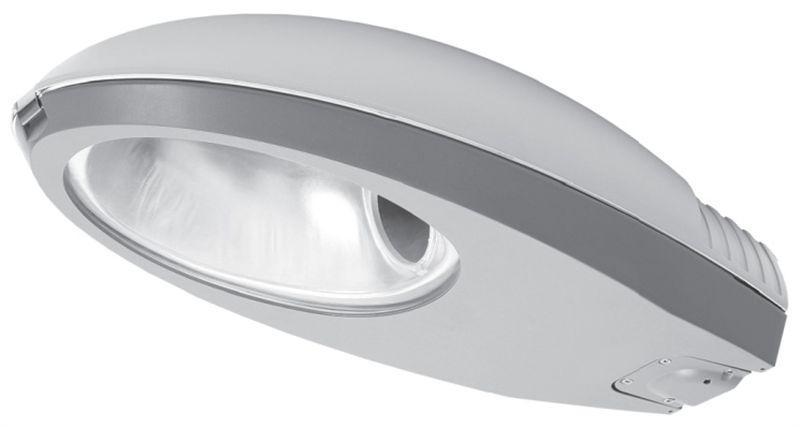

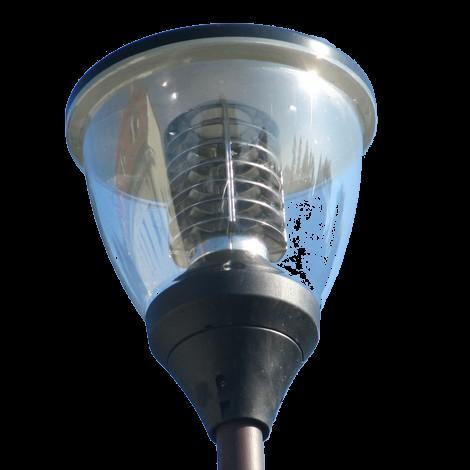

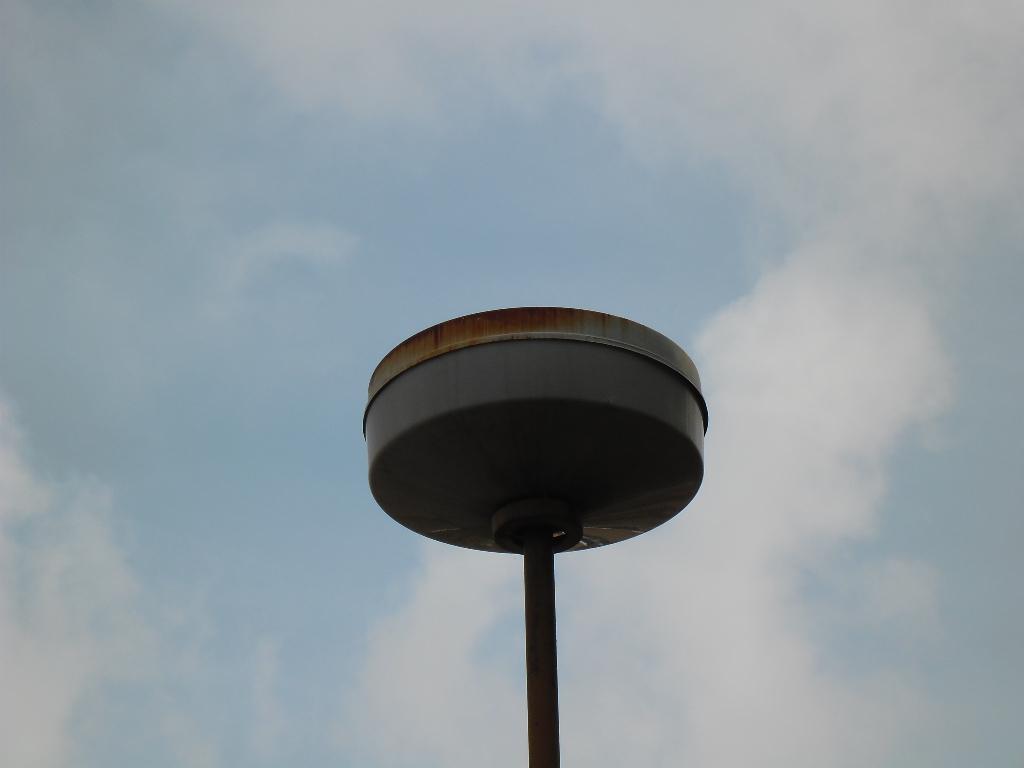

6 Obrázek č.1 stávající svítidlo typu DISK Obrázek č.2 svítidlo typu Philips Urbana 6/13

7 Obrázek č. 3 svítidlo typu VM 70 VA Součástí opravy havarijního zařízení VO bude i geodetické zaměření nově uložených zemních kabelových tras a jejich následné zapracování do pasportu VO a GS WEB. Tímto krokem bude zajištěna faktická aktualizace pasportu VO především z pohledu zemních kabelových tras stávající pasport VO poskytuje v 85 % pouze orientační zákres kabelových tras, který vychází z historických podkladů a mnohdy neodpovídá skutečnosti. Pro rok 2018 je plánována výměna cca 100 kusů sadovkových, případně silničních světelných bodů ,- Kč bez DPH. 6. Rozšíření počtu světelných bodů na území města na základě požadavků V souladu se servisní smlouvou je vedena databáze požadavků na rozšíření nebo doplnění stávající sítě VO. Na základě posouzení skutečného stavu a po projednání s OKS budou v roce 2018 realizovány následující akce: a) ul. U Skleníků - doplnění osvětlení na komunikaci mezi č. 18 a 9. V době zpracování tohoto plánu obnovy probíhá v souladu s plánem obnovy VO na rok 2017 zpracování projektové dokumentace a vydání relevantního povolení pro realizaci stavby. Po vydání tohoto povolení bude realizována vlastní výstavba VO ,- Kč bez DPH 7/13

8 b) ul. Sadová doplnění osvětlení komunikace poblíž MŠ. V době zpracování tohoto plánu obnovy probíhá v souladu s plánem obnovy VO na rok 2017 zpracování projektové dokumentace a vydání relevantního povolení pro realizaci stavby. Po vydání tohoto povolení bude realizována vlastní výstavba VO ,- Kč bez DPH c) ul. Podlesní doplnění osvětlení podél komunikace spojující ul. Lazeckou a ul. Podlesní. V době zpracování tohoto plánu obnovy probíhá v souladu s plánem obnovy VO na rok 2017 zpracování projektové dokumentace a vydání relevantního povolení pro realizaci stavby. Po vydání tohoto povolení bude realizována vlastní výstavba VO ,- Kč bez DPH d) ul. Lípová doplnění osvětlení komunikace poblíž MŠ. V době zpracování tohoto plánu obnovy probíhá v souladu s plánem obnovy VO na rok 2017 zpracování projektové dokumentace a vydání relevantního povolení pro realizaci stavby. Po vydání tohoto povolení bude realizována vlastní výstavba VO ,- Kč bez DPH e) ul. Nad Tratí doplnění osvětlení komunikace vedoucí z ul. Prachatická na ul. Nad Tratí k č. 6. Původně instalované nadzemní vedení bylo demontováno předchozím správcem VO z důvodu nesouhlasu majitele, přes jehož pozemek vedení vedlo. V době zpracování tohoto plánu obnovy probíhá v souladu s plánem obnovy VO na rok 2017 zpracování projektové dokumentace a vydání relevantního povolení pro realizaci stavby. Po vydání tohoto povolení bude realizována vlastní výstavba VO ,- Kč bez DPH f) ul. Dlouhá třída doplnění nasvětlení chodníků a budoucí cyklostezky ve vymezené oblasti od křižovatky Dlouhá třída x Studentská po křižovatku Dlouhá třída x Nad Terasou a od křižovatky Dlouhá třída x Studentská po křižovatku Dlouhá třída x Kubelíkova. TSH a.s. zajistí zpracování projektové dokumentace a vydání relevantního povolení pro realizaci stavby. Bližší konfigurace bude zřejmá po zpracování projektové dokumentace. Upřesnění viz. příloha č ,- Kč bez DPH g) ul. Nový Svět nasvětlení komunikace vedoucí od č. 154 k č. 45. TSH a.s. zajistí zpracování projektové dokumentace a vydání relevantního povolení pro realizaci stavby. Bližší konfigurace bude zřejmá po zpracování projektové dokumentace. Upřesnění viz. příloha č ,- Kč bez DPH. 8/13

9 h) ul. Tichá rozšíření stávajícího VO směrem k bytovým domům ul. Karvinská 61a. TSH a.s. zajistí zpracování projektové dokumentace a vydání relevantního povolení pro realizaci stavby. Bližší konfigurace bude zřejmá po zpracování projektové dokumentace. Upřesnění viz. příloha č ,- Kč bez DPH. 7. Rezerva Finanční rezerva je určena pro zajištění nespecifikovaných činností, souvisejících s nepředvídatelnými stavy na VO (např. zpracování projektových dokumentací pro následnou rekonstrukci zařízení při jeho havarijním stavu, vyžadující zásah v co nejkratším termínu) ,- Kč bez DPH. 8. Celková bilance plánu obnovy Oblast činnosti Výměna venkovního (volného) vedení AlFe za AES Oprava havarijního zařízení VO (zemní vedení, stožár, svítidlo, podružný rozvaděč, elektroměrový rozvaděč) Rozšíření světelných bodů vlastní realizace dle PD: a) U Skleníků b) Sadová c) Podlesní d) Lípová e) Nad Tratí Rozšíření světelných bodů zpracování PD: f) Dlouhá třída g) Nový Svět h) Tichá Množství m 100 ks v Kč bez DPH Rezerva Celkem předpokládané náklady v Kč bez DPH Finanční krytí z prostředků města v Kč bez DPH Rozdíl /13

10 Výše ročního příjmu z reklam umístěných na sloupech VO činila: Období Příjem v Kč bez DPH Příjem v Kč vč. DPH 1-7/ ,55 Předpoklad 8-12/ Celkem příjem z reklam ,55 V souladu se Servisní smlouvou, Hlavou VII., čl. 2., je o částku příjmů z reklamy snižována částka na údržbu a opravy VO. Příjem z reklamy bude sloužit na pokrytí části finančních nákladů na obnovu VO v roce Zbylá část finančních prostředků na realizaci obnovy v roce 2018 bude pokryta z prostředků TSH a.s., případně z prostředků uspořených v rámci plnění plánu obnovy v roce /13

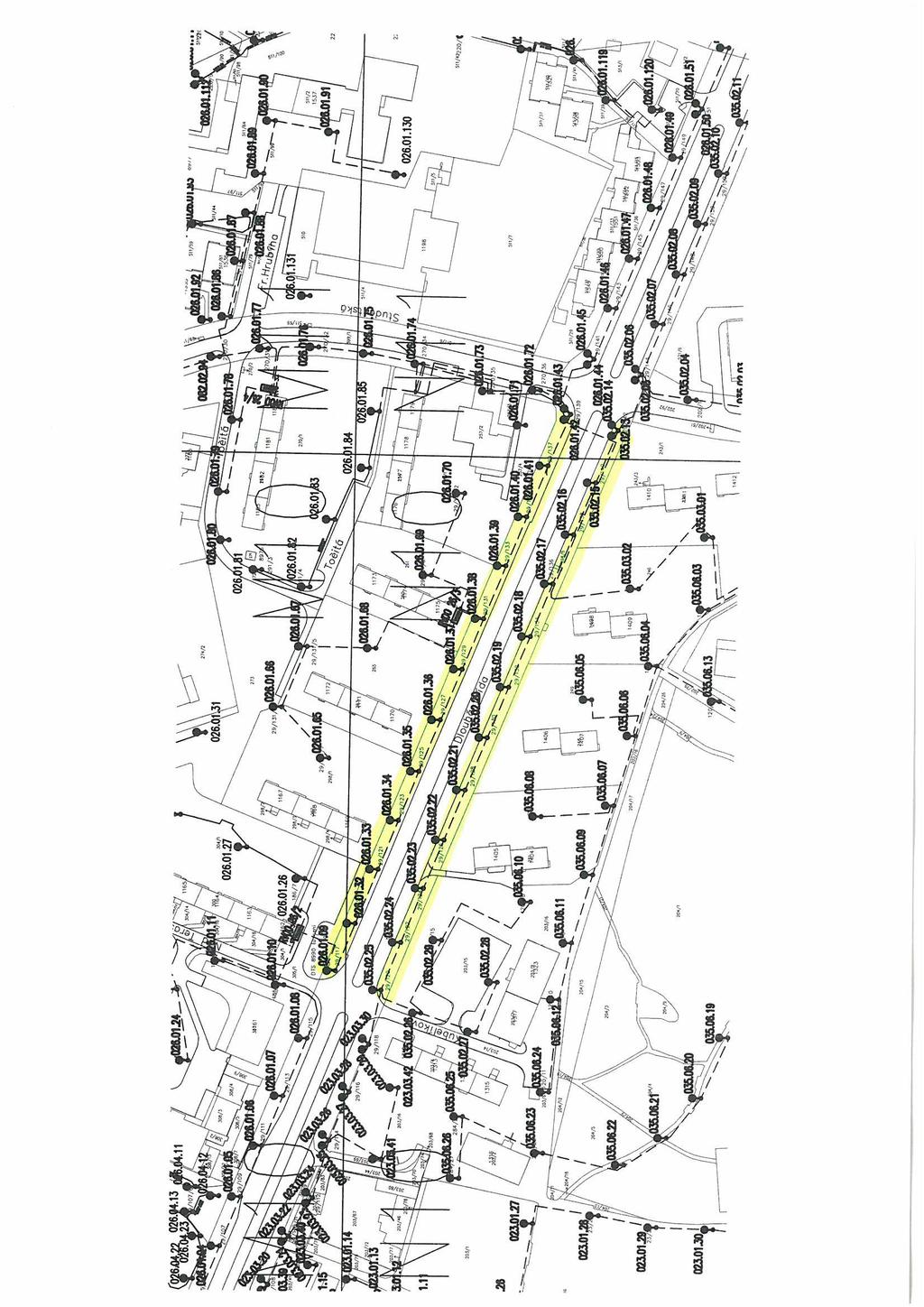

11 Příloha č. 1 ul. Dlouhá třída 11/13
