ení lešení tv o K 356

Transkript

1 356

2 Strana Lešenářské oko GS 12 +hmoždinka 358 Lešenářské oko FI G 360 Vrut s okem GS 362 Matice s okem RI

3 Lešenářské oko GS 12 + hmoždinka Fasádnická lešení Fasádnická lešení STAVEBNÍ MATERIÁLY CERTIFIKACE VÝHODY Optimální součinnost lešenářského oka a hmoždinky umožňuje vysokou jistotu kotvení a díky tomu skýtá vyšší bezpečnost. Vysoce jakostní svár zabraňuje ohnutí oka. Velký průměr krytek, které se dodávají samostatně, zcela a decentně překrývá i zlehka vylámané otvory. GS 12 + S 14 ROE vhodné pro: Beton Plné vápenopískové cihly Přírodní kámen s celistvou strukturou Plná cihla Plné tvárnice z lehčeného betonu GS 12 + S 16 H R vhodné pro: Svisle děrované cihly Děrované vápenopískové cihly Pórobeton APLIKACE Fasádní lešení Lana Řetězy Pergoly Osvětlení Sušáky prádla Závěsné květináče PRINCIP FUNKCE / MONTÁŽ Pro dosažení maximální nosnosti se nylonové hmoždinky smí používat pouze jednou. Značení hloubky zašroubování nabízí vizuální kontrolu při montáži a umožňuje snadnou a bezproblémovou instalaci. Při použití do dřeva bez hmoždinky předvrtejte otvor. Přitom by Ø vrtáku měl odpovídat Ø jádra šroubu. Vhodné krytky AD 12x40 k uzavření prázdných otvorů po S14 ROE. Není vhodné pro kotvení houpaček, houpacích sítí apod. DOPORUČENÍ V případě děrovaných stavebních materiálů doporučujeme použít hmoždinku UX14 (viz strana 22). V každém případě je vhodné provést výtažnou zkoušku přímo na stavbě. 358

4 Lešenářské oko GS 12 + hmoždinka Lešenářské oko GS 12 Průměr dříku Délka dříku Max. síla nenosné vrstvy Ø oka Používat s d s L t fix Typ Obj. č. [mm] [mm] [mm] [mm] [ks] GS 12 x S 14 ROE GS 12 x / S 14 ROE 100 / S16 H 100 R 25 GS 12 x / S 14 ROE 135 / S 16 H 135 R 25 GS 12 x / S 14 ROE 185 / S 16 H 160 R 25 GS 12 x / S 14 ROE 185 / S 16 H 160 R 25 GS 12 x / S 14 ROE 185 / S 16 H 160 R 25 GS 12 x / S 14 ROE 185 / S 16 H 160 R 25 Průměr vrtaného otvoru Hmoždinka S 14 ROE Hmoždinka S 16 H R Min. hloubka otvoru při průvlečné montáži Účinná kotevní hloubka Délka hmoždinky Max. síla nenosné vrstvy Min. hloubka zašroubování d 0 h 2 h ef l t fix l + 5 Typ Obj. č. [mm] [mm] [mm] [mm] [mm] [mm] [ks] S 14 ROE S 14 ROE S 14 ROE S 14 ROE S 16 H 100 R S 16 H 135 R S 16 H 160 R ZATÍŽENÍ Lešenářské oko + hmoždinka S14 ROE / S 16 H R + GS 12 Průměrné mezní únosnosti 1) jednotlivé kotvy pod zatížení tahem. Typ S 14 ROE + GS 12 S 16 H R + GS 12 Průměrné hodnoty mezní únosnosti při tahovém zatížení v příslušeném stavebním materiálu N u Beton C20/25 [kn] 14,5 - Plná cihla Mz 12 [kn] 13,0 - Plné vápenopískové cihly KS 12 [kn] 14,5 - Plné tvárnice z lehčeného betonu V 2 [kn] 3,0 - Děrované vápenopískové cihly KSL 12 [kn] - 5,0 Svisle děrované cihly Hlz 12 [kn] - 3,5 Pórobeton AAC 4 [kn] 3,0 3,0 1) Uvedené hodnoty je nutné ponížit příslušným součinitelem bezpečnosti. 35

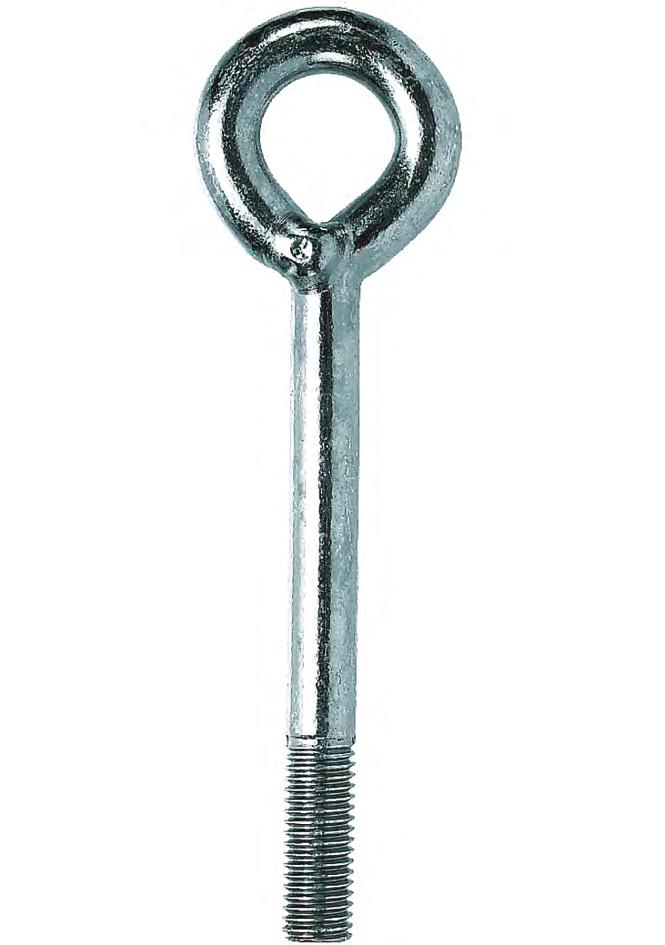

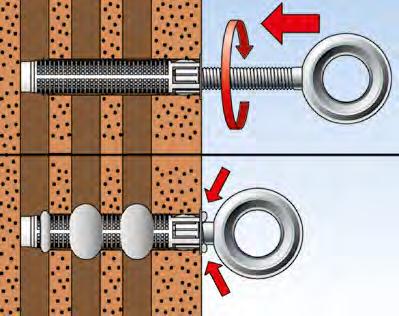

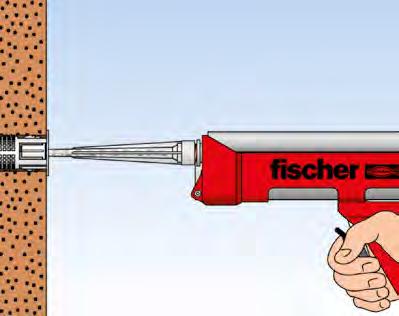

5 Lešenářské oko FI G Lešenářské oko s metrickým závitem M 12 Montáže lešení Fasádní konstrukce STAVEBNÍ MATERIÁLY V kombinaci s hmoždinkou s vnitřním závitem: Beton C20/25 C50/60: s trhlinami i bez trhlin VÝHODY Lešenářský šroub FI G ve spojení s kotvou s vnitřním závitem nebo ocelovou konstrukcí s vnitřním závitem M 12 umožňuje opakovanou montáž a demontáž na stejném kotevním bodu. Vysoce jakostní svár zabraňuje ohnutí oka, a tím zajišťuje vyšší bezpečnost. APLIKACE Fasádní lešení Pergoly Napínací lana Řetězy Osvětlení Sušáky prádla Závěsné květináče PRINCIP FUNKCE / MONTÁŽ Lešenářské oko FI G používejte společně s hmoždinkou s vnitřním závitem. Podrobné vysvětlení funkce je uvedeno v kapitole Chemické kotvy. Není vhodné pro kotvení houpaček, houpacích sítí apod. 360

6 Lešenářské oko FI G Lešenářské oko FI G 12 Závit Délka závitu Průměr dříku Max. síla nenosné vrstvy Ø oka M L G d s t fix Typ Obj. č. [mm] [mm] [mm] [mm] [ks] FI G 12 x M FI G 12 x M PŘÍSLUŠENSTVÍ Krytka AD 12 x 40 Barva Délka Výška hlavy Používat s l Typ Obj. č. [mm] [mm] [ks] AD 12 x 40 W bílá 40 3 Hmoždinka - Ø 14 mm 100 AD 12 x 40 G šedá 40 3 Hmoždinka - Ø 14 mm

7 Vrut s okem GS Univerzální vrut s okem pro použití s rámovými hmoždinkami fischer nebo přímo do dřeva Závěsné koše Mřížky na popínavé rostliny STAVEBNÍ MATERIÁLY CERTIFIKACE VÝHODY Optimální součinnost šroubu s okem a hmoždinky umožňuje vysokou jistotu kotvení a díky tomu skýtá vyšší bezpečnost. Vysoce jakostní svár zabraňuje ohnutí oka. GS 8 + SX 10 vhodné pro: Beton Plná cihla Děrované cihly Pórobeton GS 10 + S 12 R vhodné pro: Beton Plné cihly GS 10 + S 14 H R vhodné pro: Děrované cihly GS 8 or GS 10bez hmoždinky vhodné pro: Dřevo APLIKACE Lana Řetězy Pergoly Osvětlení Sušáky prádla Závěsné květináče PRINCIP FUNKCE / MONTÁŽ Při použití do dřeva předvrtejte otvor. Přitom by Ø vrtáku měl odpovídat Ø jádra šroubu. Maximální nosnosti lze dosáhnout ve spojení s doporučenými hmoždinkami fischer (viz tabulka Technická data a zatížení). Nylonové hmoždinky se smí používat pouze jednou. Není vhodný pro kotvení houpaček, houpacích sítí apod. 362

8 Vrut s okem GS Vrut s okem GS Průměr dříku Délka dříku Hloubka zašroubování d s L s Používat s Typ Obj. č. [mm] [mm] [mm] [mm] [ks] GS 8 x 50 Ø SX GS 8 x 80 Ø SX GS 8 x 120 Ø SX GS 8 x 80 Ø SX GS 8 x 100 Ø SX GS 8 x 120 Ø SX GS 10 x 160 Ø S 12 R, S 14 H R, SX Ø oka Průměr vrtaného otvoru Hmoždinka S 12 R Hmoždinka S 14 H R Min. hloubka otvoru při průvlečné montáži Hloubka zašroubování Účinná kotevní hloubka Délka hmoždinky Max. užitná délka d 0 h 2 s h ef l t fix Typ Obj. č. [mm] [mm] [mm] [mm] [mm] [mm] [ks] S 12 R S 12 R S 14 H 100 R S 14 H 135 R ZATÍŽENÍ Vrut s okem GS Nejvyšší garantovaná zatížení 1) jednotlivé hmoždinky. Uvedené hodnoty zatížení platí pro šroub s okem GS s uvedenou hmoždinkou fischer. Typ SX 10x50 + GS 8 SX 12 + GS 10 S 12 R + GS 10 S 14 H-R + GS 10 Garantované zatížení v příslušném stavebním materiálu N rec Beton C12/15 [kn] 1,20 1,70 1,03 - Plná cihla Mz 12 [kn] 0,65 0,70 1,00 - Plné vápenopískové cihly KS 12 [kn] 1,20 1,70 0,84 - Plné tvárnice z lehčeného betonu V 4 [kn] - - 0,2 0,43 Děrované vápenopískové cihly KSL 12 [kn] 0,35 0,35 0,30 0,34 Svisle děrované cihly Hlz 12 (ρ 1 kg/dm 3 ) [kn] - - 0,36 0,50 Pórobeton AAC 2 [kn] 0,0 0,20 - Pórobeton AAC 4 [kn] 0,30 0, ) Nezbytné součinitele bezpečnosti jsou započítány. 363

9 Matice s okem RI Matice s okem vhodné pro upevňování a trvalá kotvení Zavěšení břemen STAVEBNÍ MATERIÁLY VÝHODY Podle použité hmoždinky: Beton s taženou i tlačenou zónou Plné a duté stavební materiály APLIKACE PRINCIP FUNKCE / MONTÁŽ Díky metrickému vnitřnímu závitu lze oko RI flexibilně používat s velkým množstvím ocelových kotev nebo kotevních šroubů s chemickou maltou, např. FHB II-A, RG M, FZA, FAZ II, FIS A apod. Lana Řetězy Pergoly Osvětlení Sušáky prádla Závěsné květináče Oko používejte ve spojení s hmoždinkou se šroubem. Podrobné vysvětlení funkce je uvedeno v kapitole Ocelové kotvy a Chemické kotvy. Použít lze např. tyto kotvy: FHB II, RG M, FZA, FAZ II, FIS A. Není vhodné pro kotvení houpaček, houpacích sítí apod. Oko s vnitřním závitem RI Vhodný pro Ø oka Celková délka Typ Obj. č. [mm] [mm] [ks] RI M M RI M M RI M M

10 Oko se závitem RI ZATÍŽENÍ Matice s okem RI Nejvyšší garantovaná zatížení 1) jedné matice s okem. Uvedené hodnoty zatížení platí při použití matice s okem jako stálého kotvení. Neplatí pro použití matice jako závěsného a vazačského prostředku. Typ RI M 8 RI M 10 RI M 12 Závit [M] M 8 M 10 M 12 Garantovaná zatížení jedné matice s okem při příslušném zatěžovacím směru F rec Zatížení jedné matice osovým tahem [kn] 1,40 2,30 3,40 45 Tahové zatížení dvojice matic pod úhlem 45 [kn] 1,00 1,70 2,40 Smykové zatížení dvojice matic pod úhlem 45 1) Nezbytné součinitele bezpečnosti jsou započítány. 45 [kn] 0,70 1,15 1,70 365
