1 346

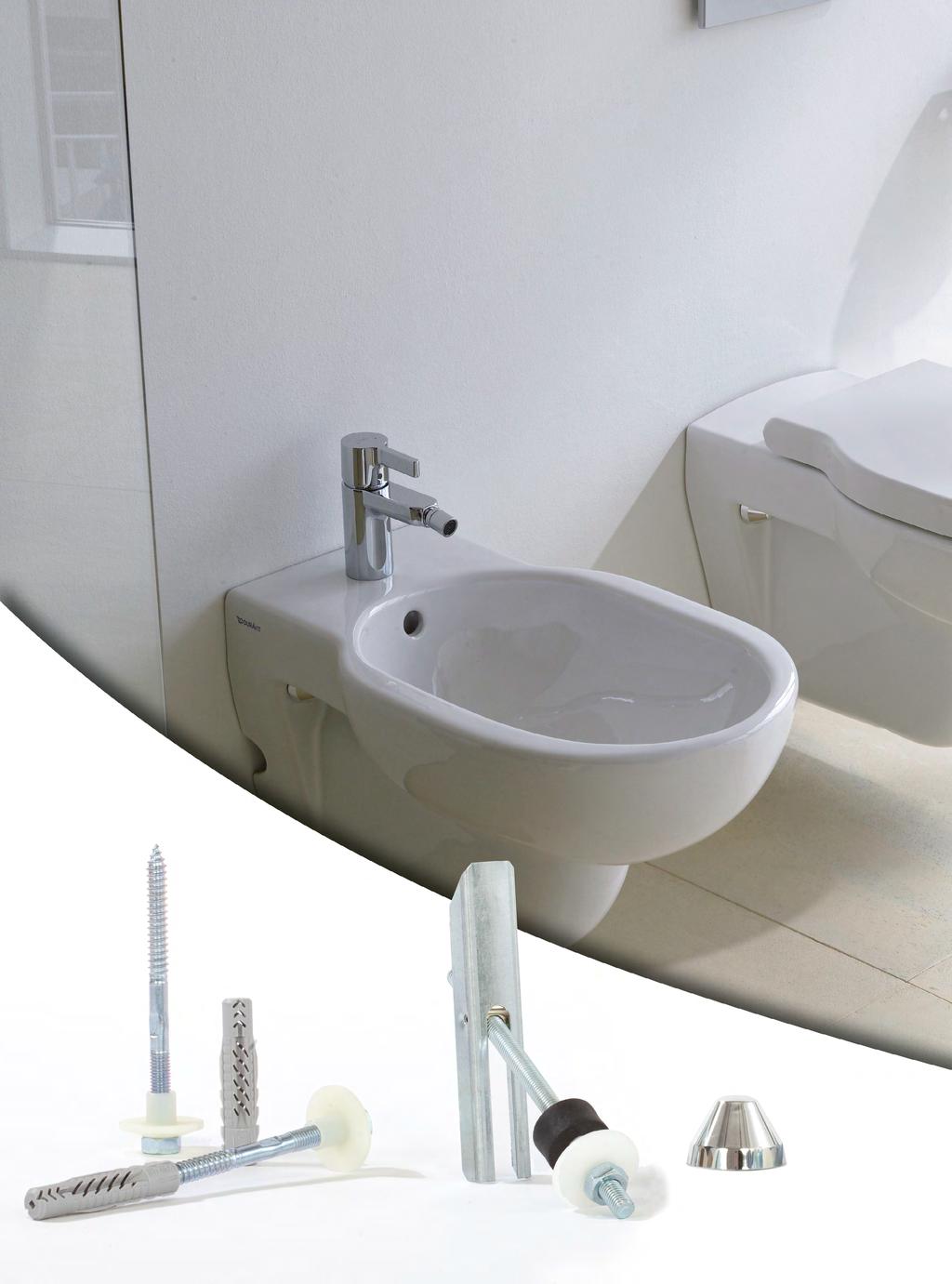

2 Strana Upevnění sanitárního vybavení na deskové materiály 34 Montáže keramiky 3 Upevnění umyvadel a pisoárů

3 Upevnění sanitárního vybavení na deskové materiály Kompletní montážní sady pro upevnění umyvadel a pisoáry na deskové materiály a instalační stěny Pisoáry Umyvadla STAVEBNÍ MATERIÁLY Sádrokartonové a sádrovláknité desky Dřevotřískové desky VÝHODY Hmoždinky KM a WDP jsou díky svému tvaru obzvlášť vhodné pro montáže k instalačním a předsazeným stěnám. Široká výklopná ramena hmoždinky KM a velká základní deska WDP zajišťují dobré rozložení zatížení, a tím umožňují vysokou nosnost. APLIKACE Umyvadla Pisoáry PRINCIP FUNKCE / MONTÁŽ Hmoždinka KM je vhodná pro průvlečnou montáž. Široká výklopná ramena hmoždinky KM se po osazení hmoždinky do otvoru samočinně rozevřou za deskou. WDP se používá při nástěnné montáži na instalační stěny. 34

4 Upevnění sanitárního vybavení na deskové materiály WDP montáž umyvadel a pisoárů WDP 10 x závitové tyče M10x170 se základovou deskou 60x60x3, 2 nátrubky s límcem BDH M10, 2 zinkované šestihranné matice M10 10 Sklopná hmoždinka KM 10 d 0 M a l d p Průměr otvoru Délka hmoždinky Min. hloubka dutiny Max. tloušťka desky Šroub d 0 l a d p d s x l s Typ Obj. č. [mm] [mm] [mm] [mm] [mm] [ks] KM M 10 x

5 Montáže keramiky Kompletní montážní sady pro upevnění klozetů a bidetů Stojanové klozety Bidety VÝHODY Kompletní montážní sady včetně mosazných šroubů umožňují snadnou a rychlou montáž. Kontakt mezi vrutem a keramikou je vyloučen vytvarovaným okrajem hmoždinky, a tím je zajištěna šetrná montáž. Úhel montáže hmoždinky WB5N s připravenými řadami otvorů umožňuje flexibilní montáž ve dvou směrech. Hmoždinka WCN je také vhodná pro montáž keramických poliček a zrcadel a díky tomu je široce použitelná. STAVEBNÍ MATERIÁLY Beton Plné vápenopískové cihly Přírodní kámen s celistvou strukturou Plné tvárnice z lehčeného betonu Plná cihla APLIKACE Volně stojící klozety Bidety Keramické poličky Zrcadla CERTIFIKACE PRINCIP FUNKCE / MONTÁŽ Hmoždinka S RD je vhodná pro průvlečnou montáž. Hmoždinky WCN a S D jsou vhodné jak pro průvlečnou, tak i pro předsazenou montáž. Úhel montáže VB5N se flexibilně nastaví pomocí podélného otvoru na podlaze. Keramika se následně namontuje přes řadu otvorů na úhelníku. Tím se vyrovnávají výškové rozdíly u otvorů keramiky. 3

6 Montáže keramiky WCN WCN hmoždinky S, 2 mosazné vruty 6 x 70 se šestihranem, 2 bílé krytky, 2 podložky WCN hmoždinky S, 2 mosazné vruty 6 x 70 se šestihranem, 2 chromové krytky, 2 podložky S D 70 WCR S D 70 WCR hmoždinky S, 2 mosazné vruty 6 x 70 se šestihranem, 2 chromové a 2 bílé krytky, 2 podložky S RD WCR S RD 60 WCR hmoždinky S RD 60, 2 mosazné vruty 6 x 65 se šestihranem, 2 chromové krytky a 2 bílé S RD 0 WCR hmoždinky S RD 0, 2 mosazné vruty 6 x 5 se šestihranem, 2 chromové krytky a 2 bílé Sada WB 5N k upevnění WC Sada obsahuje Typ Obj. č. [ks] WB 5N hmoždinky SX 10, 2 vruty 7x65 galvanicky zinkované, 2 nylonové úhelníky, 2 podložky mm,2 nerezové vruty, 2 pouzdra s límcem, 2 chromové krytky 351

7 Upevnění umyvadel a pisoárů Kompletní montážní sady pro upevnění umyvadel, pisoárů a sanitárních zařízení Pisoáry Umyvadla VÝHODY Kompletní montážní sady umožňují snadnou a rychlou montáž. Univerzální hmoždinka UX umožňuje použití ve všech plných, dutých i deskových stavebních materiálech a díky tomu nabízí větší flexibilitu. Matice s nákružkem a pouzdra z vysoce pevného nylonu odolné vůči stárnutí a chemikáliím zaručují trvalou a šetrnou montáž keramiky. Vysoce jakostní chromování krytek skýtá trvale estetický vzhled. STAVEBNÍ MATERIÁLY Beton Sádrokartonové a sádrovláknité desky Svisle děrované cihly Dutinové panely z lehčeného betonu Dutinové podlahové desky z cihel a betonu Děrované vápenopískové cihly Plné vápenopískové cihly Přírodní kámen Pórobeton Dřevotřískové desky Sádrokartonové desky Plné tvárnice z lehčeného betonu Plná cihla APLIKACE Umyvadla Pisoáry Závěsné toalety Bojlery Plynové kotle Splachovací nádržky CERTIFIKACE PRINCIP FUNKCE / MONTÁŽ Kotva UX bez límečku je vhodná pro průvlečnou nebo předsazenou montáž. Při šroubování kombišroubu se hmoždinka UX rozpírá v plném stavebním materiálu a uzluje se v dutinách. Maximální nosnost je dosažena, pouze pokud je kombišroub zašroubován tak, aby špička vrutu protla konec hmoždinky. Obkládačky a omítku nelze považovat za nosný podklad. 352

8 Upevnění umyvadel a pisoárů Montáž umyvadel a pisoárů WD WD x hmoždinky UX 10 x 60, 2 kotevní kombišrouby M x 90 galv. pozink., 2 matice s nákružkem BU M WD x hmoždinky UX 10 x 60, 2 kotevní kombišrouby M x110 galv. pozink., 2 matice s nákružkem BU M WD 10 x hmoždinky UX 14 x 75, 2 kotevní kombišrouby M 10 x120 galv. pozink., 2 matice s nákružkem BU M10 MH WD 10 x hmoždinky UX 14 x 75, 2 kotevní kombišrouby M 10 x140 galv. pozink., 2 šestihranné matice M10 galv. pozink., 2 matice s nákružkem BU M10 MH Montáž bojleru BO BO hmoždinky UX 14 x 75, 4 kotevní kombišrouby M 10 x 120 galv. pozink., 4 matice s nákružkem BU M 10 bez krčku 25 Montáž umyvadla WST WST 10 x hmoždinky UX 14 x 75, 2 kotevní kombišrouby M 10 x 140 galv. pozink., 2 šestihranné matice M10 galv. pozink., 2 matice s nákružkem BDH M10 WST 12 x hmoždinky UX 14 x 75, 2 kotevní kombišrouby M 12 x 1 galv. pozink., 2 šestihranné matice M 12 galv. pozink., 2 matice s nákružkem BDH M 12 WST 12 x hmoždinky UX 14 x 75, 2 kotevní kombišrouby M 12 x 10 galv. pozink., 2 šestihranné matice M 12 galv. pozink., 2 matice s nákružkem BDH M 12 Montáž pisoáru UST x 110 Montáž pisoáru UST 10 x 120 UST x hmoždinky UX 10 x 60, 2 kotevní kombišrouby M x 110, 2 podložky B,4 DIN 125, 2 podložky,4 x 16 x 1,6, 2 kloboučkové matice FA, 2 chromované krytky UST 10 x hmoždinky UX 14 x 75, 2 kotevní kombišrouby M 10 x 120, 2 matice s nákružkem BU M 10,2 krytky AKM 10 CR

9 Upevnění umyvadel a pisoárů Montáž WC a sanitárního upevnění WL WL 7 x hmoždinky UX 10, 2 vruty 7 x 65 6hran galv. pozink., 2 podložky galv. pozink. 100 WL x hmoždinky UX 10, 2 vruty x 70 6hran galv. pozink., DIN 571, 2 podložky galv. pozink. 100 WL 10 x hmoždinky UX 12, 2 vruty 10 x 70 6hran galv. pozink. DIN 571, 2 podložky galv. pozink. PŘÍSLUŠENSTVÍ Matice s nákružkem BUM Závit Velikost klíče Podložka Používat s M SW Typ Obj. č. [mm] [mm] [ks] BU M MH M STS M 25 BU M10 MH M STS M10 25 BU M12 MH M STS M12 25 PŘÍSLUŠENSTVÍ Barva Krytka AKM Používat s Typ Obj. č. [ks] AKM 10 W bílá BU M10 MH 20 AKM 10 CR chromová BU M10 MH 100 AKM 12 CR chromová BU M12 MH 100 PŘÍSLUŠENSTVÍ Montážní přípravek HED Používat s Typ Obj. č. [ks] HED M6, M, M10, M

10 Upevnění umyvadel a pisoárů Průměr otvoru Min. hloubka otovoru Užitná délka Min. hloubka zašroubování (s osazenou maticí s límcem) d 0 h 1 t fix l E,min Typ Obj. č. [mm] [mm] [mm] [mm] WD x WD x WD 10 x WD 10 x BO WST 10 x WST 12 x WST 12 x UST x UST 10 x WL 7 x WL x WL 10 x ZATÍŽENÍ Sady k upevnění umyvadel a pisoárů Nejvyšší garantovaná zatížení 1) jednotlivé kotvy. Uvedené hodnoty zatížení platí při použití kombišroubu uvedeného průměru. Typ WD x90 WD x110 WD 10x120 WD 10x140 WST 10x140 BO 120 WST 12x1 UST x110 UST 10x120 WL 7x60 WL x70 WL 10x0 WST 12x10 Průměr šroubu Ø [mm] ) Garantovaná zatížení v příslušném stavebním materiálu F rec Beton C20/25 [kn] 0,90 0,90 0,90 1,0 0,90 0,90 1,10 1,10 1, Plné cihly Mz 12 [kn] 0, 0, 0, 0,0 0, 0, - 3) - 3) - 3) Děrované vápenopískové cihly KSL 12 [kn] 0,40 0,40 0,40 0,0 0,40 0, Svisle děrované cihly Hlz 12 [kn] 0,20 0,30 0,30 0,40 0,20 0, Pórobeton PB 4, PP 4 (G4) [kn] 0,30 0,30 0,30 0,70 0,30 0,30 0,16 0,16 0,2 1) Nezbytné součinitele bezpečnosti jsou započítány. 2) Platí pro zatížení tahem, smykem a šikmým tahem pod jakýmkoliv úhlem. 3) Rozptyl mezních únosností naměřených při testech nám znemožnil poskytnout spolehlivé a bezpečné údaje garantovaných únosností. 355
