STANDARDY RADOBYČICE ZÁPAD ŘADOVÉ DOMY TYP A KONSTRUKCE

Transkript

1 STANDARDY RADOBYČICE ZÁPAD ŘADOVÉ DOMY TYP A Základové konstrukce Svislé konstrukce Omítky Výplně otvorů Zábradlí Vodorovné konstrukce Střecha KONSTRUKCE - základové pasy z prostého betonu v kombinaci s bednícími dílci - železobetonová deska s armovací sítí, asfaltové pásy proti radonu a vodě - nosné zdivo z keramických cihelných bloků - nosné zdivo mezi jednotlivými domy bude z akustických cihelných bloků - příčky z keramických cihelných bloků - instalační přizdívky z pórobetonového zdiva (za vanou a za WC) - v rámci nadstandardu je možné realizovat komín pro krb či krbová kamna - vnitřní hladké jednovrstvé vápenosádrové omítky, bílá výmalba - vnější součást zateplovacího systému, strukturovaná silikátová probarvená omítka, zrnitost 0-2,5 mm - vstupní dveře plastový profil, tmavě šedá barva exteriér, bílá barva interiér, kování klika/koule - vnitřní dveře viz níže - dveře do venkovního skladu - plné, šířka 80 cm, palubkové dřevěné s fasádním obkladem, kování klika/koule - okna - plastová, tmavě šedá barva exteriér, bílá barva interiér, min. pětikomorový systém, mikroventilace, izolační trojsklo, v koupelně neprůhledné sklo - vnitřní parapety bílé plastové, venkovní parapety titanzinek - příprava pro předokenní rolety (včetně přívodu pro elektrické ovládání rolet) je ve standardu pouze nad okny: ŘD A16 A20 v pokojích ve 2. NP na západní straně ŘD A16 v kuchyni ŘD A21 A25 v ložnici ve 2. NP na západní i jižní straně ŘD A21 v pracovně - garážová vrata - sekční lamelová plná, barva tmavě šedá exteriér, bílá interiér, ruční ovládání, příprava pro elektropohon - zábradlí u schodiště - dřevěné madlo na ocelových pozinkovaných trnech, dřevěné obložení hrany vyzděného zábradlí - francouzská okna skleněné zábradlí - balkón kompaktní desky - stropy železobetonové prefabrikované panely, sádrokartonový podhled - balkón železobetonová konstrukce - překlady prefabrikované typové cihelné překlady, ocelové profily - plochá jednoplášťová střecha v systémové skladbě - odvod dešťových vod vnitřním svodem - střešní krytina svařované fóliové pásy, 2 % spád - klempířské prvky titanzinek tl. 0,7 mm 1 / 15

2 Schodiště Podlahy Tepelná izolace - železobetonové - skladba: nášlapná vrstva (viz níže), betonová mazanina, PE fólie, kročejová příp. tepelná izolace - podlaha v 1. NP polystyren tl. 120 mm - podlaha ve 2. NP polystyren tl. 40 mm (kročejová izolace) - stěny kontaktní zatepl. systém, polystyren tl. 100, 120, 160, 200 mm - střecha polystyren min. tl. 200 mm ELEKTRO - SILNOPROUD Vypínače, zásuvky - typ Tango bílá barva, (obrázek 1, obrázek 2) - počet a umístění jsou znázorněny v projektové dokumentaci Svítidla - stropní nebo nástěnná - součástí standardu jsou pouze svítidla v závětří, zádveří, na chodbě a schodišti, v komoře, koupelně, místnostech WC, technických místnostech, garáži, skladu u vstupu, na terase a balkoně - v zádveří, komoře, technické místnosti, skladu u vstupu, místnosti WC, chodbě a schodišti typ Compolux /08, (obrázek 3) - v koupelně typ Panlux Galia KG-75/B, (obrázek 4) - na terase a balkóně, závětří typ Massive 01726/01/47, (obrázek 5) nelze měnit - garáž zářivkové svítidlo 2 x 58 W Elektrické vedení - rozvody vedeny skrytě, materiál měď Příprava rozvodů - příprava rozvodů v kuchyni pro elektrické spotřebiče viz níže Poznámka: Na terase a balkónu je osazena vždy 1 zásuvka pro venkovní prostředí. ELEKTRO - SLABOPROUD Televize - příjem signálu televize DTB a SA rozvody do obytných místností, 1 x aktivní zásuvka pro satelitní příjem dle vlastního výběru, stožár umístěn na střeše (satelitní přijímač není součástí dodávky) Domovní telefon - audiosystém s interkomem k hlavním vchodovým dveřím do domu Datová síť - rozvody do všech obytných místností, zásuvky RJ 45 VYTÁPĚNÍ Otopná tělesa - ocelová desková tělesa KORADO osazena termohlavicemi, (obrázek 6), referenční místnost 1 x ruční hlavice, ekvitermní ovládání Otopné těleso - trubkové otopné těleso KORADO KLTM, termohlavice, (obrázek 7) v koupelně - v rámci nadstandardu možné osadit do žebříku elektrickou patronu Kotel - závěsný plynový kondenzační kotel s přípravou teplé užitkové vody Vedení - materiál měď 2 / 15

3 Rozvody vody Rozvody kanalizace Pračka Vývod vody na terasu INSTALACE - plastové s označením Hostalen (vnitřní) a PE (vnější) - plastové s označením KG (vnější) a HT (vnitřní) - připojení pračky samostatným výtokovým ventilem a odpadem - nezámrzný kohout se studenou vodou VZDUCHOTECHNIKA Ventilátor - odvětrání koupelny a WC - příprava pro vývod pro digestoř ukončený výstupem ze zdi v pozici stoupací šachty Poznámka: Případné zakrytí odvětrávacího potrubí dle umístění spotřebičů bude řešeno v rámci nadstandardu kuchyňské linky. ÚPRAVA POVRCHŮ Koberce - ložnice, pokoje - typ Rambo BET 38, 60, 70, 71, 73, 78, 93, (obrázek 8) Laminátová podlaha - obývací pokoj s kuchyňským koutem, pracovna, chodba 2. NP - typ EGGER 7/31 včetně soklové lišty v dekoru EBL002, 005, 006, 009, 011, 012, 018, 020, 021, 024, (obrázek 9) Dlažby - WC, koupelna keramická dlažba 33 x 33 cm, série RAKO TULIP, provedení na střih, spárování šedé, bílé, bez mozaiky, (obrázek 10) - zádveří, chodba 1. NP, komora, technická místnost, schodiště keramická dlažba 33 x 33 cm včetně soklu, série FOX, provedení na střih, spárování šedé, bez mozaiky, (obrázek 11) - terasa, balkón betonová dlažba PRESBETON hladká 40 x 40 cm, tl. 4 cm, přírodní barevnost, na balkónu pokládka na pryžové terče - závětří betonová zámková dlažba, přírodní barevnost Obklady - WC, koupelna - keramický obklad 20 x 40 cm, v koupelně do výše 2,0 m, na WC do výše 1,5 m, série RAKO TULIP, provedení na střih, spárování bílé, bez inzert a listel, (obrázek 12) Nátěry - garáž, sklad u vstupu nátěr na beton, šedá barva Poznámka: Přechody různých povrchů podlah budou řešeny přechodovými lištami. 3 / 15

4 Vnitřní dveře Dveřní kování VNITŘNÍ DVEŘE - hladké, výplň voština, povrch fólie buk, dub - zámky dozické - WC, koupelna, komora, technické místnosti plné, šířka 70 cm, typ KLASIK - pokoje, ložnice, garáž, zádveří plné, šířka 80 cm, typ KLASIK, (obrázek 13) - obývací pokoj, pracovna 2/3 sklo kůra šířky 80 cm, typ KLASIK 2, (obrázek 14) - obložková zárubeň fóliová šířky zdiva - výška dveří je 197 cm - vnitřní dveře Twin LEKO VISION H 1892R, nerez, zámek obyčejný, (obrázek 15) ZAŘIZOVACÍ PŘEDMĚTY Umyvadlo - typ JIKA LYRA PLUS , chromový sifon, (obrázek 16) Umyvadlová baterie - typ Metalia , s výpustí, (obrázek 17) Vana - typ Ravak Vanda II 160, podpora, sifon, (obrázek 18) Vanová baterie - typ Metalia , (obrázek 19) Sprchová vanička - Ravak Perseus Pro Flat white 90, sifon, (obrázek 20) Sprchový kout - Ravak BLRV2 90 white + transparent, (obrázek 21) Sprchová baterie - typ Metalia 55060,0, nástěná baterie s příslušenstvím, (obrázek 22) Modul pro WC mísu - Geberit předstěnová instalace UP 320 Ovládací WC tlačítko - typ Geberit Sigma 01 bílé, (obrázek 23) WC mísa - závěsný klozet, bílý, typ JIKA LYRA PLUS , (obrázek 24) WC sedátko - bílé plast, typ JIKA LYRA PLUS , (obrázek 25) Umývátko - typ JIKA LYRA PLUS , chromový sifon, (obrázek 26) Umyvadlová baterie - pro umývátko, typ Metalia 55001/1.0, bez výpusti, (obrázek 27) Poznámka: Koupelna a WC obsahují ve standardu pouze ty zařizovací předměty, které jsou zakresleny v půdorysu, který je součástí Smlouvy o budoucí kupní smlouvě. 4 / 15

5 KUCHYNĚ Příprava - přívod elektřiny pro lednici, troubu, varnou desku, digestoř a myčku, pro kuchyňskou linku mikrovlnou troubu - 2 x 2 zásuvky pod horními skříňkami - 1 x vývod pro instalaci zářivky pod horními skříňkami - odpadní potrubí pro dřez - vývod teplé a studené vody pro napojení dřezové stojánkové baterie, ventily 3/8" - přívod studené vody pro myčku osazený pračkovým ventilem s 3/4" závitem - příprava pro vývod na digestoř ukončený výstupem ze zdi v pozici stoupacího potrubí Poznámka: Součástí standardu není kuchyňská linka se spotřebiči, dřezová baterie, keramický obklad za kuchyňskou linkou, dopojení digestoře včetně případného zakrytí sádrokartonovou konstrukcí. Parkovací stání (pojezdné plochy) před domem, závětří Okapový chodník Oplocení Terénní úpravy Zahradní sklad Sklad u vstupu Pergola - betonová dlažba - přírodní barva VENKOVNÍ ÚPRAVY - betonová dlažba přírodní barva do pískového lože - převážně ocelové sloupky s pletivem, v místech vyznačených v situaci dřevěná výplň (zástěna terasy) - hrubé rozprostření ornice bez založení trávníku (mimo zpevněné plochy) - dřevěná nosná konstrukce, dřevěný obklad, rozměry 2,0 x 1,2 m - dřevěný obklad - ocelová pozinkovaná konstrukce, fólie PVC na OSB deskách Poznámka: Jednotlivé standardy je možné v průběhu výstavby změnit při dodržení stejné jakosti a kvality a s ohledem na optimalizaci designového a architektonického řešení a také na dostupnost na trhu (ukončení výroby). Změnu standardu za nadstandard je možné provést v souladu s Pravidly klientských změn. Jednotlivé nadstandardy budou vybrány výhradně u smluvních dodavatelů. Klienti mají nárok na 1 designový návrh koupelny zdarma. Vestavěné skříně nejsou součástí standardu. platné od / 15

6 GALERIE PRVKŮ obrázek 1 - vypínač Tango bílý obrázek 2 - zásuvka Tango bílá obrázek 3 - svítidlo Compolux /08 E27 60W IP20 obrázek 4 - svítidlo do koupelny Panlux Galia KG-75/B obrázek 5 - svítidlo Massive 01726/01/47 E27 IP44 6 / 15

7 obrázek 6 - ocelové deskové těleso KORADO obrázek 7 - trubkové otopné těleso KORADO KLTM 7 / 15

8 obrázek 8 - koberec Rambo BET / 15

9 obrázek 9 - laminátová podlaha EGGER 7/31 EBL 002 EBL 005 EBL 006 EBL 009 EBL 011 EBL / 15

10 EBL 018 EBL 020 EBL 021 EBL / 15

11 obrázek 10 - keramická dlažba RAKO TULIP oranžová hnědá obrázek 11 - keramická dlažba FOX Ivory Light grey Beige Grey Brown Black 11 / 15

12 obrázek 12 - keramický obklad RAKO TULIP hnědá oranžová bílá obrázek 13 - dveře KLASIK buk dub obrázek 14 - dveře KLASIK 2 buk dub obrázek 15 - kování pro vnitřní dveře LEKO VISION 12 / 15

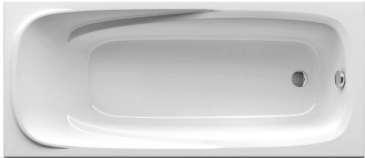

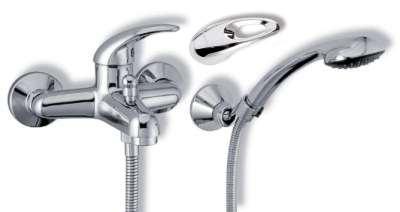

13 obrázek 16 - umyvadlo JIKA LYRA PLUS obrázek 17 - umyvadlová baterie Metalia 55001,0 s výpustí obrázek 18 - vana Ravak Vanda II 160 obrázek 19 - vanová baterie Metalia 55020,0 obrázek 20 - sprchová vanička Ravak Perseus Pro Flat 90 white 13 / 15

14 obrázek 21 - sprchový kout Ravak BLRV2 90 white + transparent obrázek 22 - sprchová baterie s příslušenstvím Metalia 55060,0 obrázek 23 - ovládací WC tlačítko Geberit Sigma 01 bílé 14 / 15

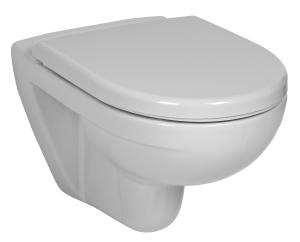

15 obrázek 24 - WC mísa JIKA LYRA PLUS obrázek 25 - WC sedátko JIKA LYRA PLUS obrázek 26 - umývátko JIKA LYRA obrázek 27 - umyvadlová baterie pro umývátko Metalia 55001/1,0 bez výpusti 15 / 15
