1 Pardubice - Trnová I - Standardy SO 01 SEZNAM STANDARDŮ U BYTOVÉHO DOMU Níže uvedený popis standardního provedení základních konstrukcí, použitých materiálů a standardního vybavení bytu je vytvořen podle projektové dokumentace pro stavební povolení jako podklad pro jednání s klienty. Klienti si mohou v rámci širokého výběru standardního provedení zvolit barvu a dekor dlažeb, obkladů, podlahových krytin, vnitřních dveří a obložkových zárubní. V rámci standardního návrhu v případě kuchyňského koutu bude umístění zásuvek, vypínačů, přívodu vody a odpadu určeno kartou bytu. Klienti mají možnost za navýšení kupní ceny v rámci pravidel budoucího prodávajícího řešit nadstandardní vybavení (dlažby, obklady, zařizovací předměty, podlahy apod). Další možností je měnit dispozice bytových jednotek (mimo zásahu do nosných konstrukcí a vnějšího vzhledu bytového domu) a objednat si úpravy dle vlastního přání v souladu s ČSN, podmínkami stavebního povolení a pravidly pro provádění klientských změn. Všechny dále uvedené ceny jsou bez DPH a bez montáže není-li uvedeno jinak. Tento popis standardního provedení a vybavení má v případě zjištěného rozdílu přednost před projektovou dokumentací pro stavební povolení! Pokud bude výroba standardního materiálu ukončena, má budoucí prodávající právo změnit materiál na jiný, obdobný ve stejné cenové úrovni. ZÁKLADNÍ POPIS MATERIÁLŮ Obvodové konstrukce keramické zdivo systém POROTHERM tl. 400 mm, ve vybraných částech železobeton tl. 300 mm se zateplovacím systémem tl.100mm Vnitřní a mezibytové 1.NP - 6.NP:POROTHERM 300 P12 Kolektor pro sítě : železobeton Výtahová šachta 1.NP 6.NP železobeton tl. 200mm Příčky keramické příčkovky POROTHERM tl. 115 mm a 80 mm Přizdívky (pro ZTI): keramické příčkovky Ytong Stropy panely Spiroll sklepní prostory Ytong s žebírkovým pletivem v rámu dělící příčky na balkonech tvarovky POROTHERM 17,5 P+D balkóny - prefa s iso nosníky ( s přerušeným tepelným mostem) Schodiště železobetonové prefabrikované s přerušeným akustickým mostem Zastřešení střecha - plochá s atikou, jako krytina použita folie z měkčeného PVC Oplechování systém LINDAB, u střechy i systémový plech Omítky vnější tenkovrstvá minerální omítka zrnitost 1,5mm na vápenocementové jádro místy zateplovací systém Omítky vnitřní vápenné štukové na vápenocementové jádro, malba bílá např. Primalex Okna, balkónové dveře dveře a okna plastová s mikroventilací, bílá, izolační dvojsklo U N = 1,1 W/m 2 K, pětikomorový rám, vnitřní parapety s nosem bílé barvy Vchodové dveře vstupní dveře hliníkové s přerušeným tepelným mostem do domu Vchodové dveře protipožární s kukátkem, bezpečností kování třídy II. (do 5.000,- Kč) do bytu

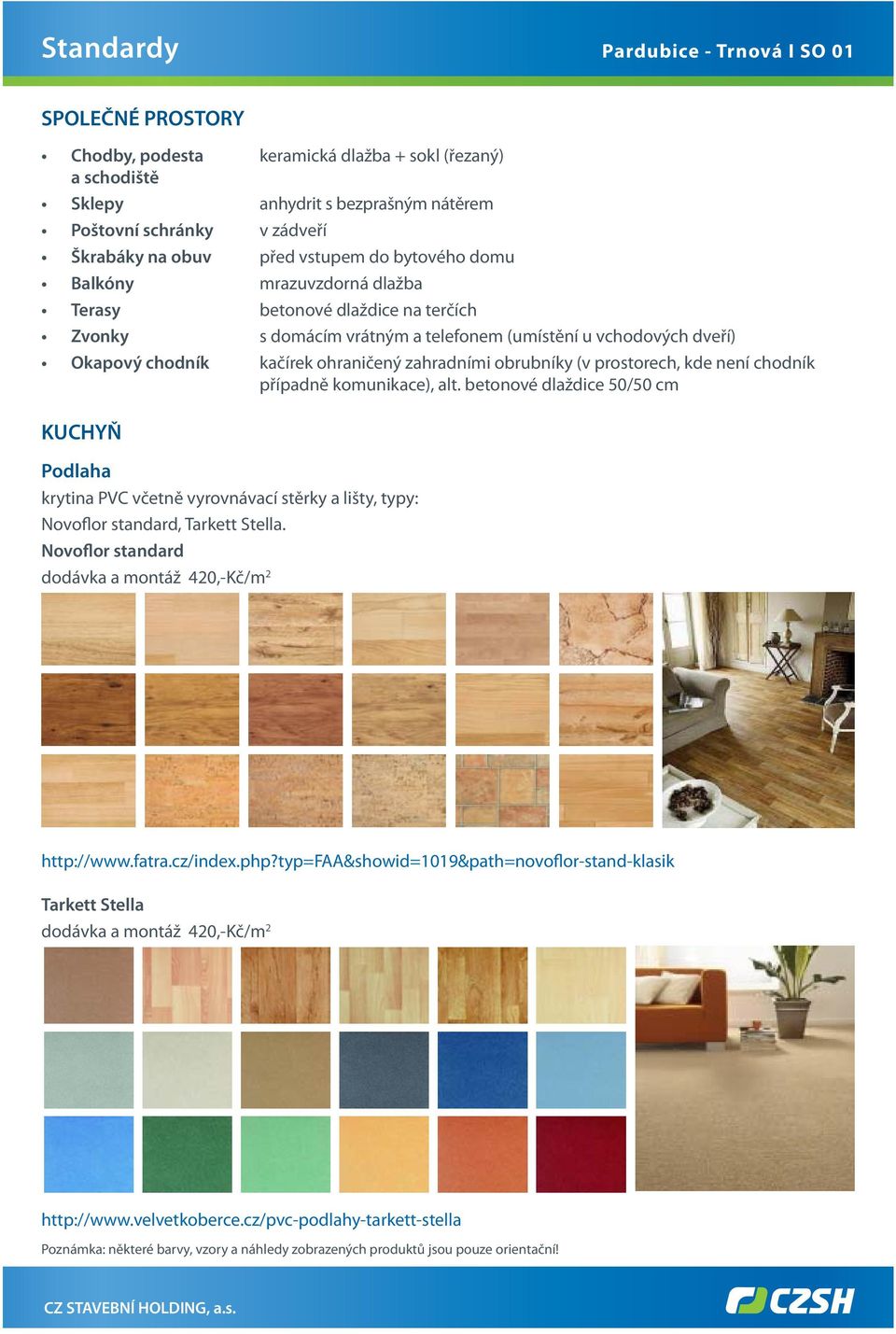

2 SPOLEČNÉ PROSTORY Chodby, podesta keramická dlažba + sokl (řezaný) a schodiště Sklepy anhydrit s bezprašným nátěrem Poštovní schránky v zádveří Škrabáky na obuv před vstupem do bytového domu Balkóny mrazuvzdorná dlažba Terasy betonové dlaždice na terčích Zvonky s domácím vrátným a telefonem (umístění u vchodových dveří) Okapový chodník kačírek ohraničený zahradními obrubníky (v prostorech, kde není chodník případně komunikace), alt. betonové dlaždice 50/50 cm KUCHYŇ krytina PVC včetně vyrovnávací stěrky a lišty, typy: Novoflor standard, Tarkett Stella. Novoflor standard Tarkett Stella

3 Dveře ze 2/3 prosklené, kašírované např. Masonite, s.r.o., výběr z dekorů buk, dub, obložková zárubeň 1.700,-Kč/ks - cena dodávky dveří ze 2/3 prosklených 1.700,-Kč/ks - cena dodávky obložkové zárubně bez montáže Kování Výběr standardního kování na BB klíč od prodejce AC-T servis, spol. s r.o. z typů: Lida R BB nerez PK Tipa R BB nerez PK Una R BB nerez PK 320,-Kč/ks - cena dodávky kování Kování použito pro všechny místnosti bytové jednotky. vývody pro svítidla ve středu místnosti a vývod pro svítidlo u kuchyňské linky Lida Tipa Una Vývody elektro elektro v rohu kuchyňského koutu jsou 4 samostatné okruhy 230 V a 1 samostatný okruh 400 V (pro varné centrum). Tyto okruhy budou ukončeny v rozvodných krabicích v rohu kuchyňského koutu (výškově za kuchyňskou linkou, ne v oblasti budoucích obkladů). Pro myčku bude provedena příprava, tj. přívod studené vody ½ zazátkovaný, el. zásuvka. Pro dřez budou provedeny vývody studené a teplé užitkové vody ½, které budou zazátkovány (uvažujeme stojánkovou baterii, tomu odpovídá výška vývodů). Pro digestoř připraveno zaústění do odvětracího průduchu u stropu a el. přívod zakončený v krabici

4 KOUPELNA Vana či sprchový kout včetně noh a sifonu (dle PD) vana plechová smaltovaná bílá včetně podpěr délky mm + baterie vanová nástěnná páková + sprchový set + sifon vanový automatický komplet chrom ( např. vana Kaldewei Eurowa + baterie Jamaica 16/15 + JA 201 sprchový set Jamaica ) baterie - cena dodávky kompletu 3.590,- Kč sprchový kout vanička smaltovaná vč. obezdění a sifonu + plastová zástěna + baterie sprchová páková nástěnná + sprchový set (např. vanička RAVAK ANGELA + zástěna Ravak SDZ3 + baterie Jamaica 17/15 + sprchový set JA sifon Verano) vanička: zástěna: baterie: Strip.html baterie: asp?strgoodsid=jamaica1715 sprchový set: cena dodávky kompletu 8.080,- Kč Umyvadlo keramické vč. sifonu, baterie a upevňovacích šroubů, typy: umyvadlo keramické s otvorem 550 mm + baterie umyvadlová páková stojánková bez výpustí + odtokový ventil klik-klak chrom CAS sifon chrom ( např. umyvadlo Jika Lyra + baterie Jamaica 13 + Concept 100) katalogy katalogy - kompletní technický katalog Jika 2009/10 str. 34 první umyvadlo baterie umyvadlová - cena kompletní dodávky 1.790,- Kč Obklady keramické Obklady do výšky 2,1 m s rohovými a ukončovacími lištami. Nároží ukončovacích lišt budou opatřena plastovým rohem. Lišty ve standardu plastové bílé. Standardní typy obkladů v základních řadách: Rako Samba Rako Litera

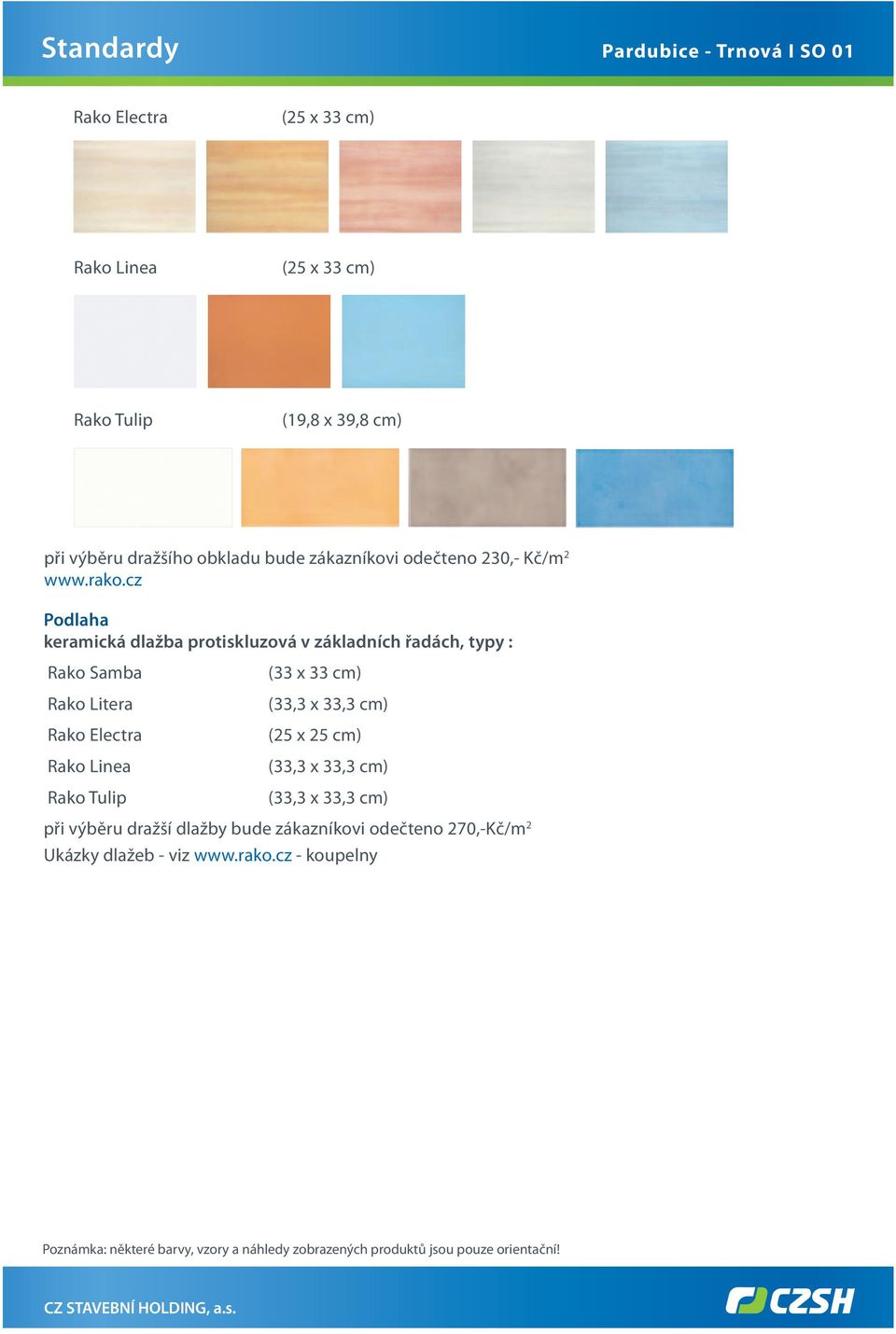

5 Rako Electra Rako Linea Rako Tulip (19,8 x 39,8 cm) při výběru dražšího obkladu bude zákazníkovi odečteno 230,- Kč/m 2 keramická dlažba protiskluzová v základních řadách, typy : Rako Samba Rako Litera Rako Electra Rako Linea Rako Tulip (33 x 33 cm) (25 x 25 cm) při výběru dražší dlažby bude zákazníkovi odečteno 270,-Kč/m 2 Ukázky dlažeb - viz - koupelny

6 Dveře Plné, kašírované např. Masonite, s.r.o., výběr z dekorů buk, dub včetně obložkové zárubně, standardní kování ,-Kč/ks - cena dodávky dveří plných 1.700,-Kč/ks - cena dodávky obložkové zárubně bez montáže (vzorník barev dveří - viz kapitola Kuchyň - Dveře) svítidlo u středu místnosti a vývod pro svítidlo nad umývadlem Odvětrání nucené větrání - ventilátor s vestavěným doběhem Baterie viz komplet vany či umyvadla Příprava pro pračku odpad pro automatickou pračku (tj. podomítkový komplet se sifonem) vývod studené vody ½ elektrická zásuvka WC WC závěsné GEBERIT CONCEPT Kombifix, závěsná mísa Jika, včetně sedátka, tlačítka, obezdění a upevňovacího materiálu cena dodávky a montáže 9.500,- Kč/ks concept (vpravo) sanita předstěnové systém, WC nádržky Concept-Geberit předstěnové systémy nebo Obklady keramické Obklady do výšky 1,5 m s rohovými a ukončovacími lištami. Nároží ukončovacích lišt budou opatřena plastovým rohem. Lišty ve standardu plastové bílé. Standardní typy obkladů v základních řadách: Rako Samba Rako Litera Rako Electra Rako Linea Rako Tulip (19,8 x 39,8 cm) Při výběru dražšího obkladu bude zákazníkovi odečteno 230,- Kč/m 2 Ukázky obkladů - viz - koupelny

7 Dveře Plné, kašírované např. Masonite, s.r.o., výběr z dekorů buk, dub včetně obložkové zárubně, standardní kování ,-Kč/ks - cena dodávky dveří plných 1.700,-Kč/ks - cena dodávky obložkové zárubně bez montáže (vzorník barev dveří - viz kapitola Kuchyň - Dveře) keramická dlažba protiskluzová v základních řadách, typy : Rako Samba Rako Litera Rako Electra Rako Linea Rako Tulip (33 x 33 cm) (25 x 25 cm) Při výběru dražší dlažby bude zákazníkovi odečteno 270,-Kč/m 2 Ukázky dlažeb - viz - koupelny svítidlo u středu místnosti Odvětrání nucené větrání - ventilátor s vestavěným doběhem OBÝVACÍ POKOJE krytina PVC včetně vyrovnávací stěrky a lišty, typy: Novoflor standard, Tarkett Stella nebo lepený koberec. Novoflor standard Tarkett Stella (Barevné ukázky vzorů - viz kapitola Kuchyň - Podlahy) Lepený koberec

8 Dveře ze 2/3 prosklené, kašírované např. Masonite, s.r.o., výběr z dekorů buk, dub, obložková zárubeň 1.700,-Kč/ks - cena dodávky dveří ze 2/3 prosklených 1.700,-Kč/ks - cena dodávky obložkové zárubně bez montáže (vzorník barev dveří - viz kapitola Kuchyň - Dveře) vývod pro svítidlo ve středu místnosti LOŽNICE krytina PVC včetně vyrovnávací stěrky a lišty, typy: Novoflor standard, Tarkett Stella nebo lepený koberec. Novoflor standard Tarkett Stella (Barevné ukázky vzorů - viz kapitola Kuchyň - Podlahy) Lepený koberec Dveře Plné, kašírované např. Masonite, s.r.o., výběr z dekorů buk, dub, javor, ořech, olše a v barvě bílé včetně obložkové zárubně, standardní kování ,-Kč/ks - cena dodávky dveří plných 1.700,-Kč/ks - cena dodávky obložkové zárubně bez montáže (vzorník barev dveří - viz kapitola Kuchyň - Dveře) vývod pro svítidlo ve středu místnosti

9 CHODBY V BYTECH keramická dlažba protiskluzová v základních řadách, typy : Rako Samba Rako Litera Rako Electra Rako Linea Rako Tulip (33 x 33 cm) (25 x 25 cm) při výběru dražší dlažby bude zákazníkovi odečteno 270,-Kč/m 2 Ukázky dlažeb - viz - koupelny vývod pro svítidlo ve středu místnosti ELEKTRO Svítidla koupelna, WC, chodba Vypínače a zásuvky typ ANYA-Merlin Gerin (prodejce Schneider Electric) bílé, standardní Společná televizní anténa kompletní provedení včetně technologie, umožňující příjem čtyř základních programů (jedna zásuvka se signálem v obývacím pokoji) ÚSTŘEDNÍ TOPENÍ Otopná tělesa desková Korado, přívody k otopným tělesům poniklované, v koupelně trubkové těleso - žebřík Koralux Rondo desková otopná tělesa Radik VK RADIK VK trubková otopná tělesa Koralux LINEAR KORALUX LINEAR Termostatické hlavice na otopných tělesech

10 VE STANDARDNÍM PROVEDENÍ A VYBAVENÍ NENÍ ZAHRNUTO 1. Kuchyň aby bylo možné uplatnit individuální představy klientů o podobě budoucího vybavení, nezahrnují standardy a tím i dodávka naší společnosti kuchyňskou linku, sporák, digestoř, baterie, keramické obklady, spížní skříň. Pro klienta bude možnost řešit obklady za kuchyňskou linkou v rámci klientských změn. Pro osvětlení kuchyňské linky bude proveden pouze vývod ukončený v krabici. V kuchyni předpokládáme řešení odpadu do kombinovaného sifonu od dřezu. 2. Přepěťová ochrana - v rozvaděčích nebudou osazeny přepěťové ochrany
