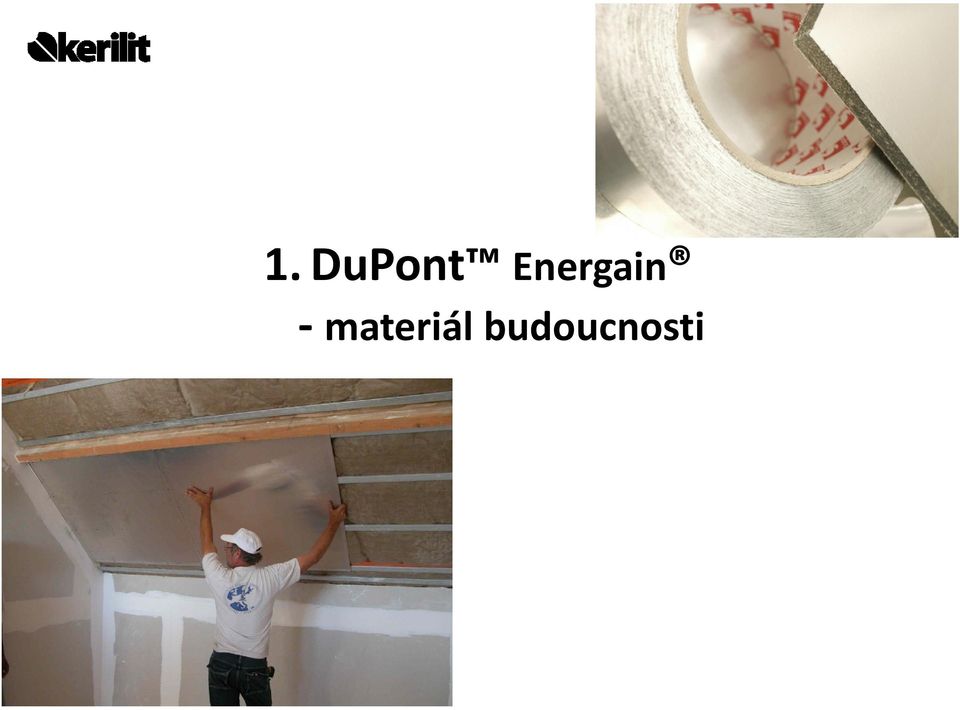

1 DuPont Energain - materiál budoucnosti

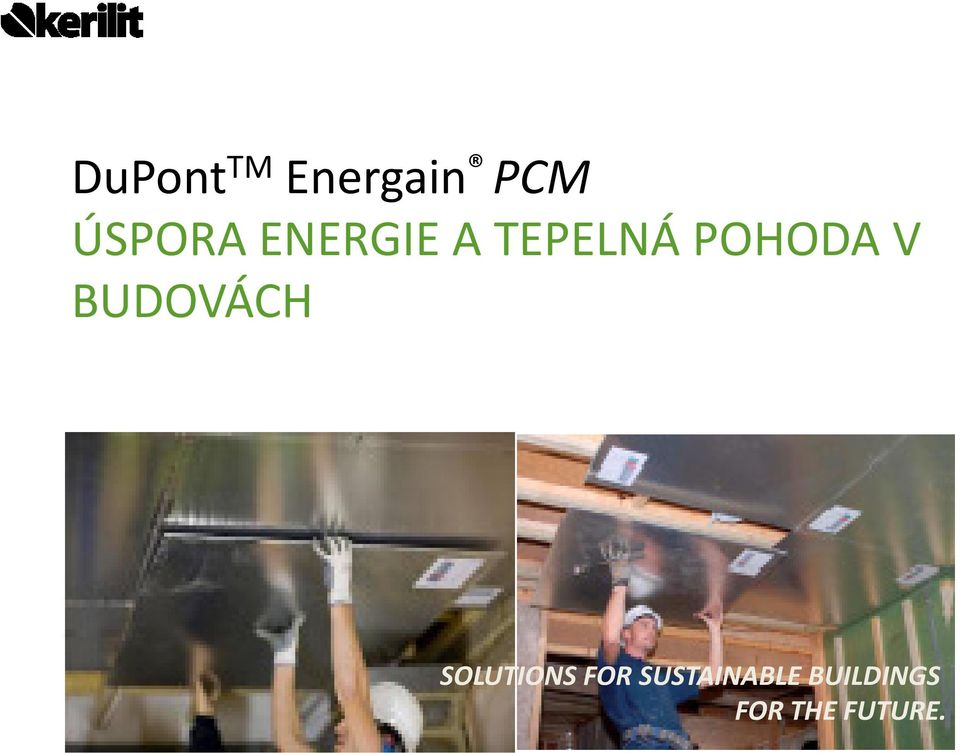

2 DuPont TM Energain PCM ÚSPORA ENERGIEATEPELNÁ POHODA V BUDOVÁCH SOLUTIONS FOR SUSTAINABLE BUILDINGS FOR THE FUTURE.

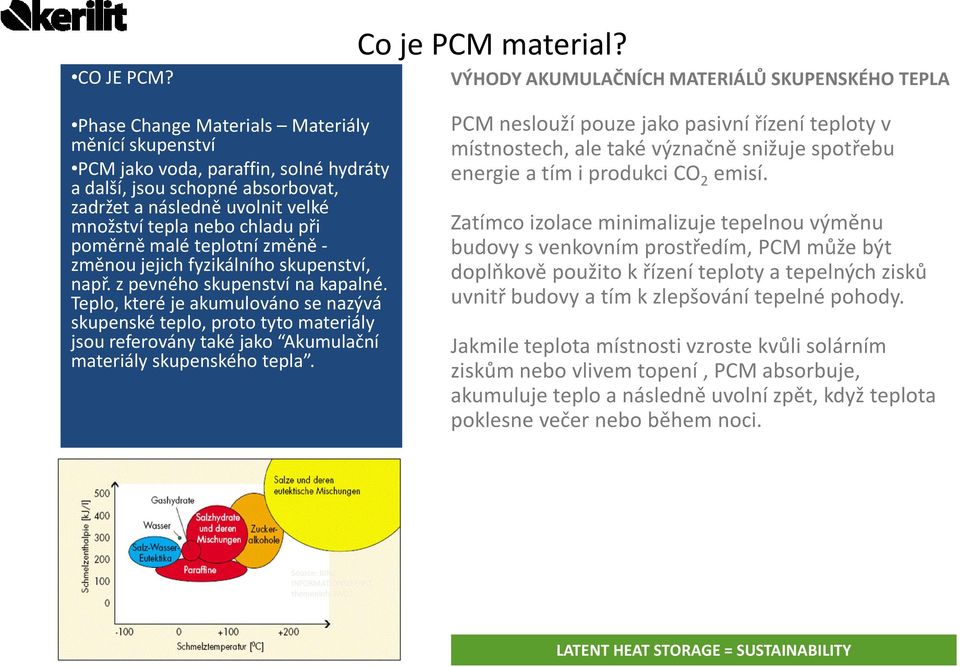

3 CO JEPCM? Co je PCM material? VÝHODY AKUMULAČNÍCH MATERIÁLŮ SKUPENSKÉHO TEPLA PhaseChangeMaterials Materiály měnící skupenství PCM jako voda, paraffin, solnéhydráty a další, jsou schopné absorbovat, zadržeta následně uvolnitvelké množství teplanebo chladupři poměrně malé teplotní změně - změnou jejich fyzikálního skupenství, např. z pevného skupenství na kapalné. Teplo, které je akumulováno se nazývá skupenské teplo, proto tyto materiály jsou referovány také jako Akumulační materiály skupenského tepla. PCM neslouží pouze jako pasivní řízení teploty v místnostech, ale také význačně snižuje spotřebu energie a tím i produkcico 2 emisí. Zatímcoizolace minimalizuje tepelnou výměnu budovy s venkovním prostředím, PCM může být doplňkově použito k řízení teploty a tepelných zisků uvnitř budovy a tím k zlepšování tepelné pohody. Jakmile teplota místnosti vzroste kvůli solárním ziskům nebo vlivem topení, PCM absorbuje, akumulujeteploa následně uvolní zpět, když teplota poklesne večer nebo během noci. Source: BINE INFORMATIONSDIENST, themeninfo IV/02 LATENT HEAT STORAGE = SUSTAINABILITY

množství teplanebo chladupři poměrně malé teplotní změně - změnou jejich fyzikálního skupenství, např. z pevného skupenství na kapalné.

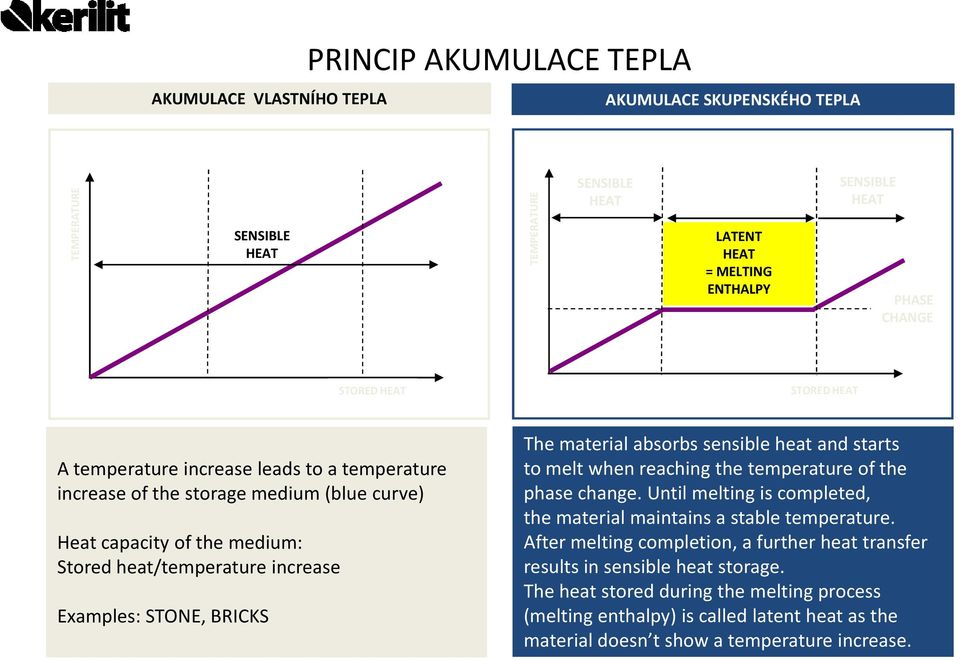

4 AKUMULACE VLASTNÍHO TEPLA PRINCIP AKUMULACE TEPLA AKUMULACE SKUPENSKÉHO TEPLA TEMPERATURE SENSIBLE HEAT TEMPERATURE SENSIBLE HEAT LATENT HEAT = MELTING ENTHALPY SENSIBLE HEAT PHASE CHANGE STORED HEAT STORED HEAT A temperature increase leads to a temperature increase of the storage medium (blue curve) Heat capacity of the medium: Stored heat/temperature increase Examples: STONE, BRICKS The material absorbs sensible heat and starts to melt when reaching the temperature of the phase change. Until melting is completed, the material maintains a stable temperature. After melting completion, a further heat transfer results in sensible heat storage. The heat stored during the melting process (melting enthalpy) is called latent heat as the material doesn t show a temperature increase.

material absorbs sensible heat and starts to melt when reaching the temperature of the phase change. Until melting is completed, the material maintains a stable temperature.

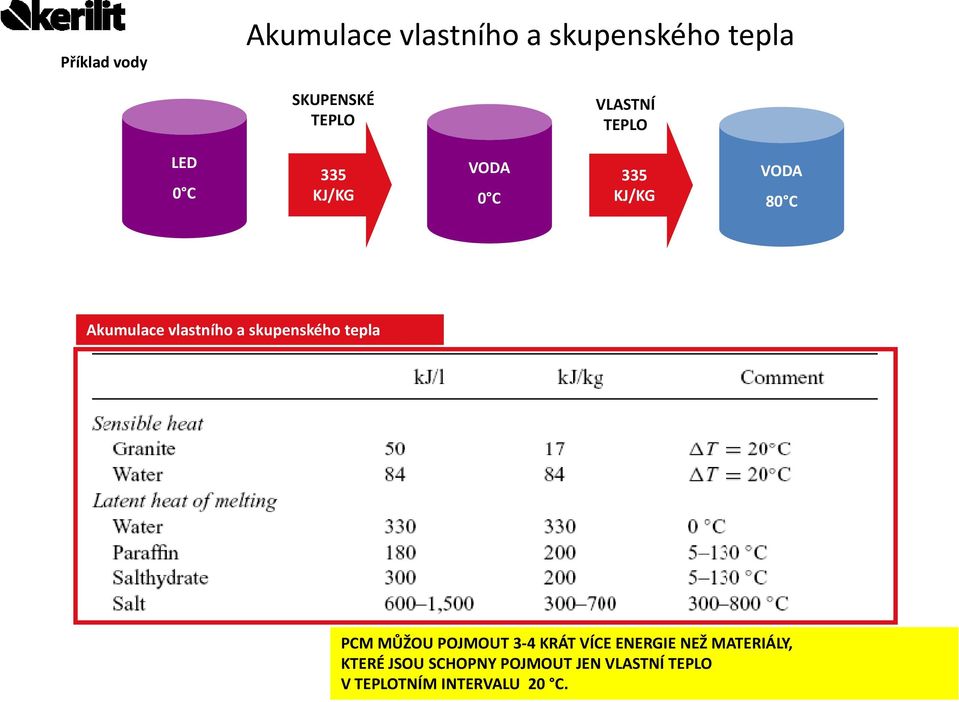

5 Příklad vody Akumulace vlastního a skupenského tepla SKUPENSKÉ TEPLO VLASTNÍ TEPLO LED 0 C 335 KJ/KG VODA 0 C 335 KJ/KG VODA 80 C Akumulace vlastního a skupenského tepla PCM MŮŽOU POJMOUT 3-4 KRÁT VÍCE ENERGIE NEŽ MATERIÁLY, KTERÉ JSOU SCHOPNY POJMOUT JEN VLASTNÍ TEPLO V TEPLOTNÍM INTERVALU 20 C.

vlastního a skupenského tepla PCM MŮŽOU POJMOUT 3-4 KRÁT VÍCE ENERGIE NEŽ

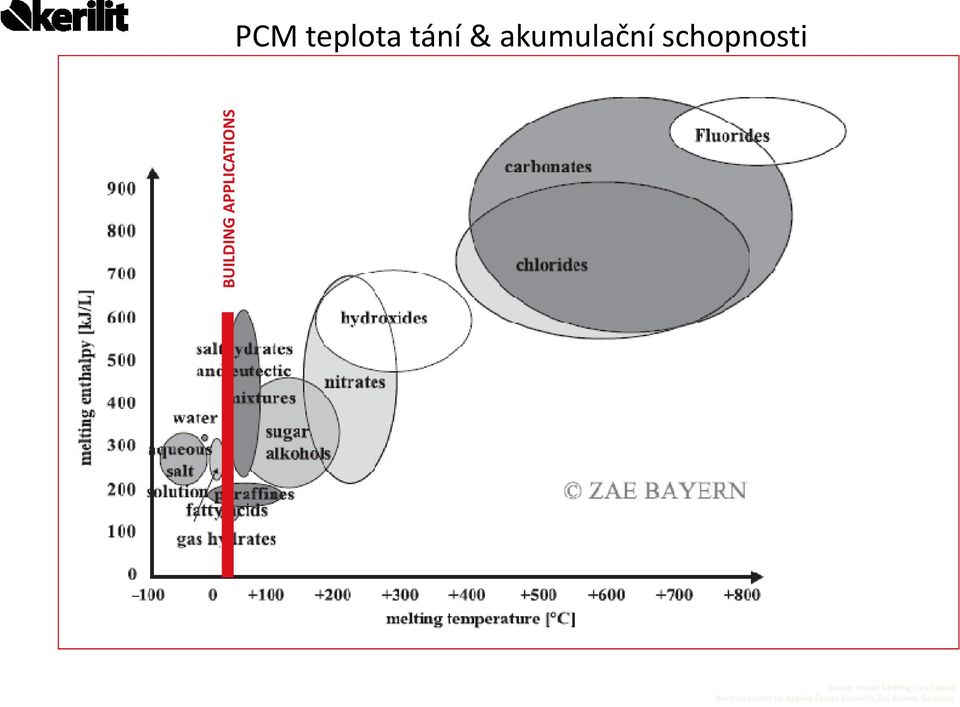

6 PCM teplota tání& akumulační schopnosti BUILDING APPLICATIONS Source: Harald Mehling, Luis Cabeza Bavarian Center for Applied Energy Research, ZAE Bayern, Germany

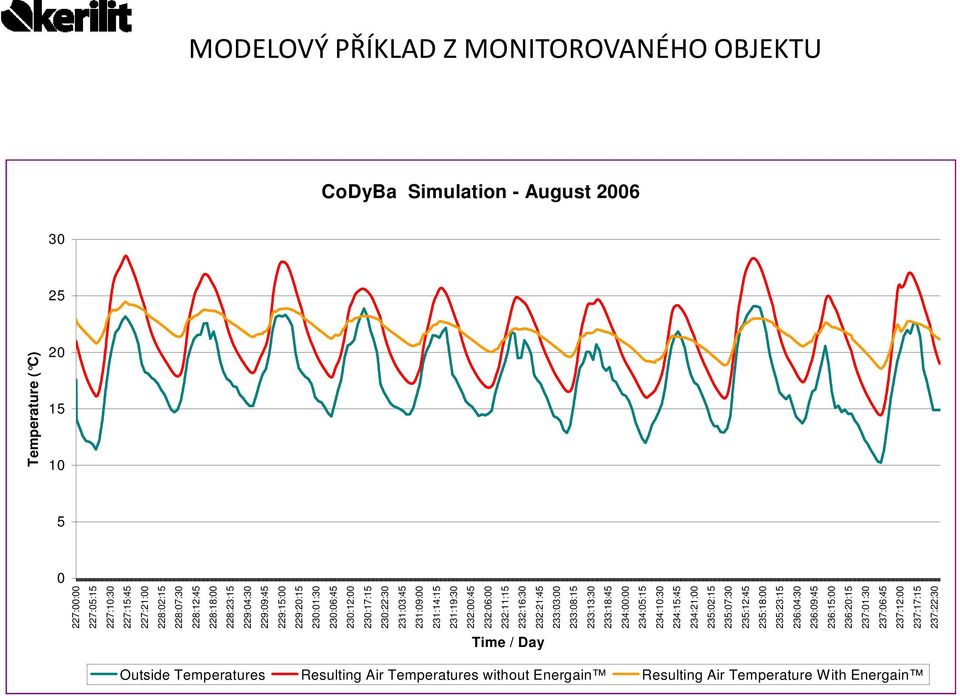

7 MODELOVÝ PŘÍKLAD Z MONITOROVANÉHO OBJEKTU CoDyBa Simulation - August 2006 Temperature ( C) 227:00:00 227:05:15 227:10:30 227:15:45 227:21:00 228:02:15 228:07:30 228:12:45 228:18:00 228:23:15 229:04:30 229:09:45 229:15:00 229:20:15 230:01:30 230:06:45 230:12:00 230:17:15 230:22:30 231:03:45 231:09:00 231:14:15 231:19:30 232:00:45 232:06:00 232:11:15 232:16:30 232:21:45 233:03:00 233:08:15 233:13:30 233:18:45 234:00:00 234:05:15 234:10:30 234:15:45 234:21:00 235:02:15 235:07:30 235:12:45 235:18:00 235:23:15 236:04:30 236:09:45 236:15:00 236:20:15 237:01:30 237:06:45 237:12:00 237:17:15 237:22:30 Time / Day Outside Temperatures Resulting Air Temperatures without Energain Resulting Air Temperature With Energain

232:11:15 232:16:30 232:21:45 233:03:00 233:08:15 233:13:30 233:18:45 234:00:00 234:05:15 234:10:30 234:15:45 234:21:00 235:02:15 235:07:30 235:12:45 235:18:00 235:23:15 236:04:30

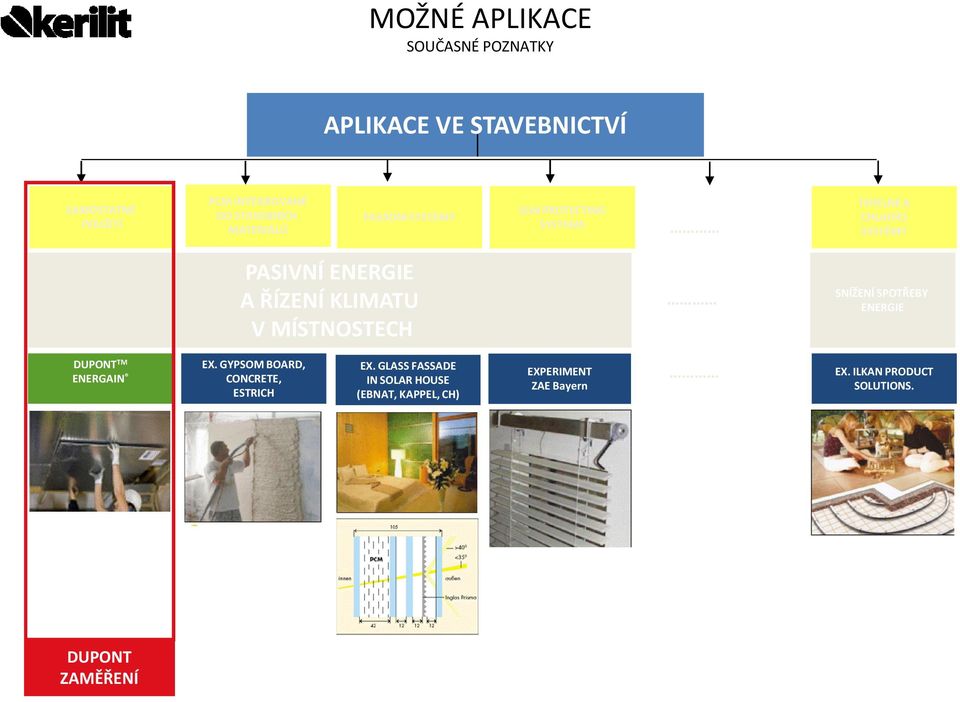

8 MOŽNÉ APLIKACE SOUČASNÉ POZNATKY APLIKACE VE STAVEBNICTVÍ SAMOSTATNÉ POUŽITÍ PCM INTEGROVANÉ DO STAVEBNÍCH MATERIÁLŮ FASÁDNÍ SYSTÉMY SUN PROTECTING SYSTEMS TEPELNÉ A CHLADÍCÍ SYSTÉMY PASIVNÍ ENERGIE A ŘÍZENÍ KLIMATU V MÍSTNOSTECH SNÍŽENÍ SPOTŘEBY ENERGIE DUPONT TM ENERGAIN EX. GYPSOM BOARD, CONCRETE, ESTRICH EX. GLASS FASSADE IN SOLAR HOUSE (EBNAT, KAPPEL, CH) EXPERIMENT ZAE Bayern EX. ILKAN PRODUCT SOLUTIONS. DUPONT ZAMĚŘENÍ

KLIMATU V MÍSTNOSTECH SNÍŽENÍ SPOTŘEBY ENERGIE DUPONT TM ENERGAIN EX. GYPSOM BOARD, CONCRETE, ESTRICH EX.

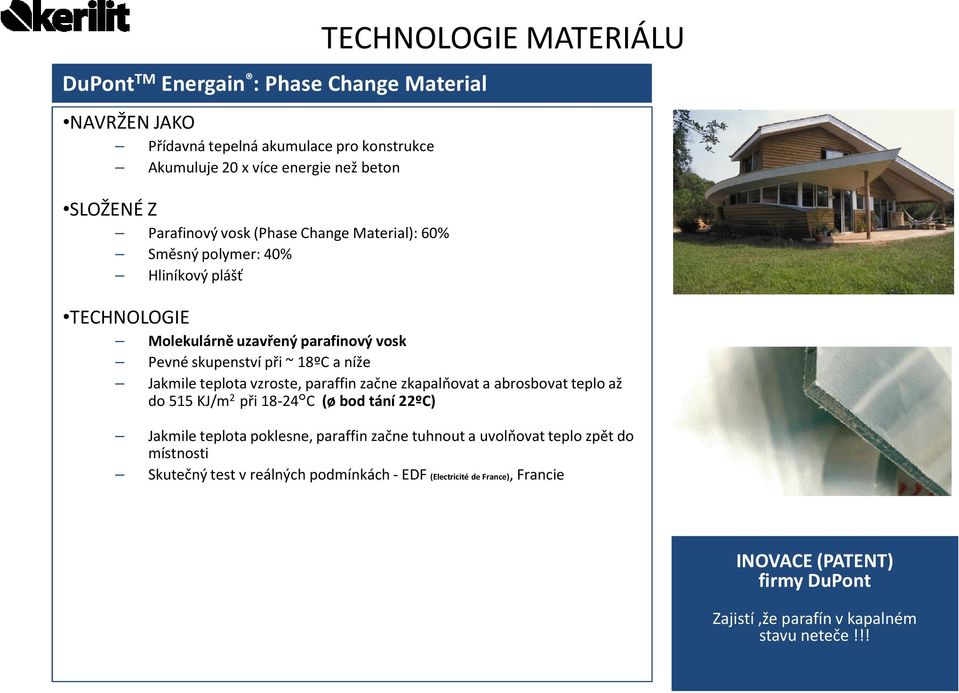

9 DuPont TM Energain : Phase Change Material NAVRŽEN JAKO Přídavná tepelná akumulace pro konstrukce Akumuluje 20 x více energie než beton SLOŽENÉ Z Parafinový vosk(phase Change Material): 60% Směsný polymer: 40% Hliníkový plášť TECHNOLOGIE TECHNOLOGIE MATERIÁLU Molekulárně uzavřený parafinový vosk Pevné skupenstvípři~ 18ºC a níže Jakmile teplota vzroste, paraffin začne zkapalňovata abrosbovatteplo až do515 KJ/m 2 při18-24 C (ø bod tání22ºc) Jakmile teplota poklesne, paraffin začne tuhnouta uvolňovat teplo zpět do místnosti Skutečný test v reálných podmínkách - EDF (Electricité de France), Francie INOVACE(PATENT) firmy DuPont Zajistí,že parafín v kapalném stavu neteče!!!

Jakmile teplota vzroste, paraffin začne zkapalňovata abrosbovatteplo až do515 KJ/m 2 při18-24 C (ø bod tání22ºc) Jakmile teplota poklesne, paraffin začne tuhnouta

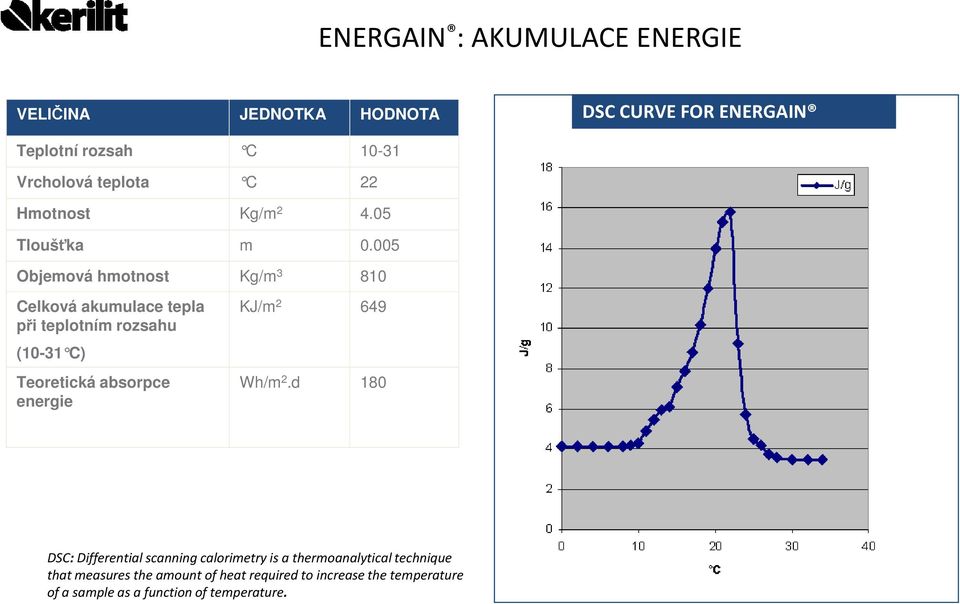

10 ENERGAIN : AKUMULACE ENERGIE VELIČINA JEDNOTKA HODNOTA DSC CURVE FOR ENERGAIN Teplotní rozsah C Vrcholová teplota C 22 Hmotnost Kg/m Tloušťka m Objemová hmotnost Kg/m Celková akumulace tepla při teplotním rozsahu (10-31 C) Teoretická absorpce energie KJ/m Wh/m 2.d 180 DSC: Differential scanning calorimetryis a thermoanalyticaltechnique that measures the amount of heat required to increase the temperature of a sample as a function of temperature.

005 Objemová hmotnost Kg/m 3 810 Celková akumulace tepla při teplotním rozsahu (10-31 C) Teoretická absorpce energie

11 Úkol: SKUTEČNÝ TEST VE FRANCII Ověřit vlastnosti produktu při vystavení v reálných sezónních podmínkách DuPont test ve spolupráci s EDF (Electricité de France) Doba trvání: Srpen2006 Duben 2007 ANALYTICKÉ PŘÍSTROJE DuPont Energain byl zkoušen v podkroví. POKUSNÝ DŮM MÍSTNOST S DuPont TM Energain MÍSTNOST(STEJNÁ SKLADBA) BEZ DuPont TM Energain NAINSTALOVANÉ PANELY: 68m 3 OBJEM MÍSTNOSTI TEPELNÉ ODDĚLENÍ

ANALYTICKÉ PŘÍSTROJE DuPont Energain byl zkoušen v podkroví.

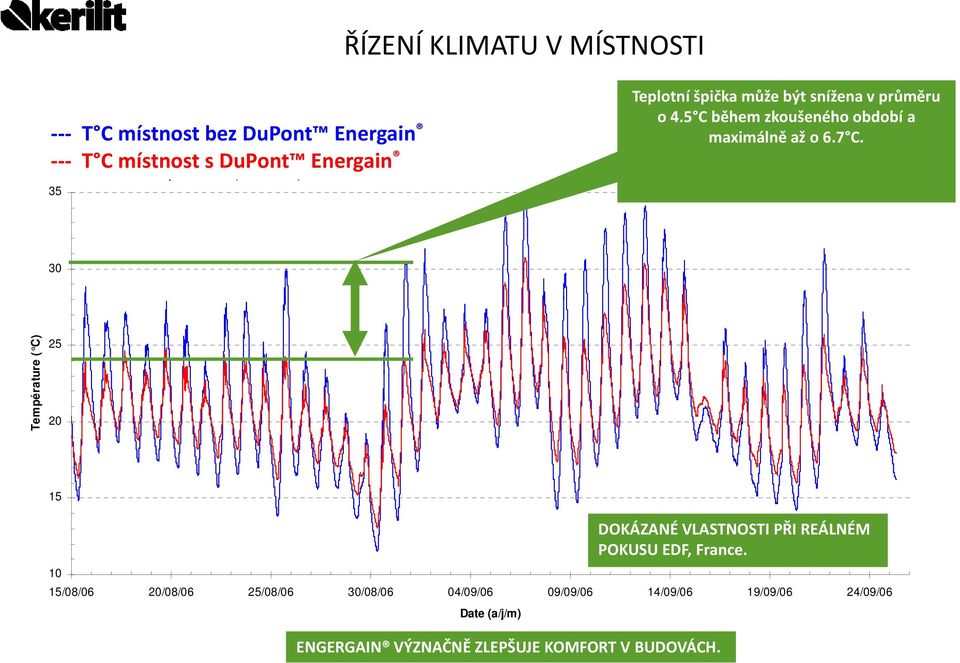

12 ŘÍZENÍ KLIMATU V MÍSTNOSTI --- T C místnost bezdupont Energain Topérative A (sans MCP) --- T C místnost sdupont Energain 35 Topérative B (avec MCP) Cellules Teplotní špička může být snížena v průměru o4.5 C během zkoušeného období a maximálně až o 6.7 C. 30 Température ( C) /08/06 20/08/06 25/08/06 30/08/06 04/09/06 09/09/06 14/09/06 19/09/06 24/09/06 Date (a/j/m) ENGERGAIN VÝZNAČNĚ ZLEPŠUJE KOMFORT V BUDOVÁCH. DOKÁZANÉ VLASTNOSTI PŘI REÁLNÉM POKUSU EDF, France.

5 C během zkoušeného období a maximálně až o 6.7 C.

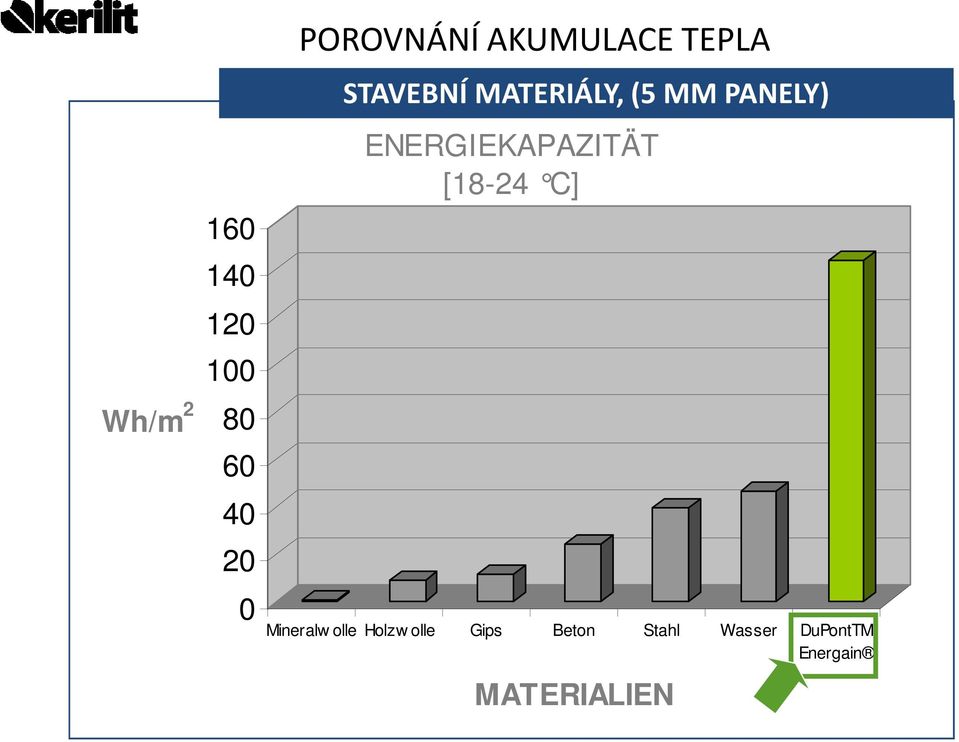

13 Wh/m POROVNÁNÍ AKUMULACE TEPLA STAVEBNÍ MATERIÁLY, (5 MM PANELY) ENERGIEKAPAZITÄT [18-24 C] Mineralw olle Holzw olle Gips Beton Stahl Wasser DuPontTM Energain MATERIALIEN

14 SNADNÁ SPECIFIKACE A MONTÁŽ JEDNODUCHÁ MONTÁŽ. JAKO SÁDROKARTON DuPont Energain - the system Lehké aluminiové panely: 1.0 m x 1.2 m x 5.26 mm Aluminiová páska: k zalepení rozřezaných okrajů a děr, které se mohou při montáži vyskytnout Panely mohou být nařezány na jakoukoliv velikost a fixovány na konstrukci vrtáním, šroubováním, přibitím, nebo přidrátováním. Panely jsou montovány přímo za běžný sádrokarton. Hrubý odhad: 1m 2 Energain /m 3

26 mm Aluminiová páska: k zalepení rozřezaných okrajů a děr, které se mohou při montáži vyskytnout Panely

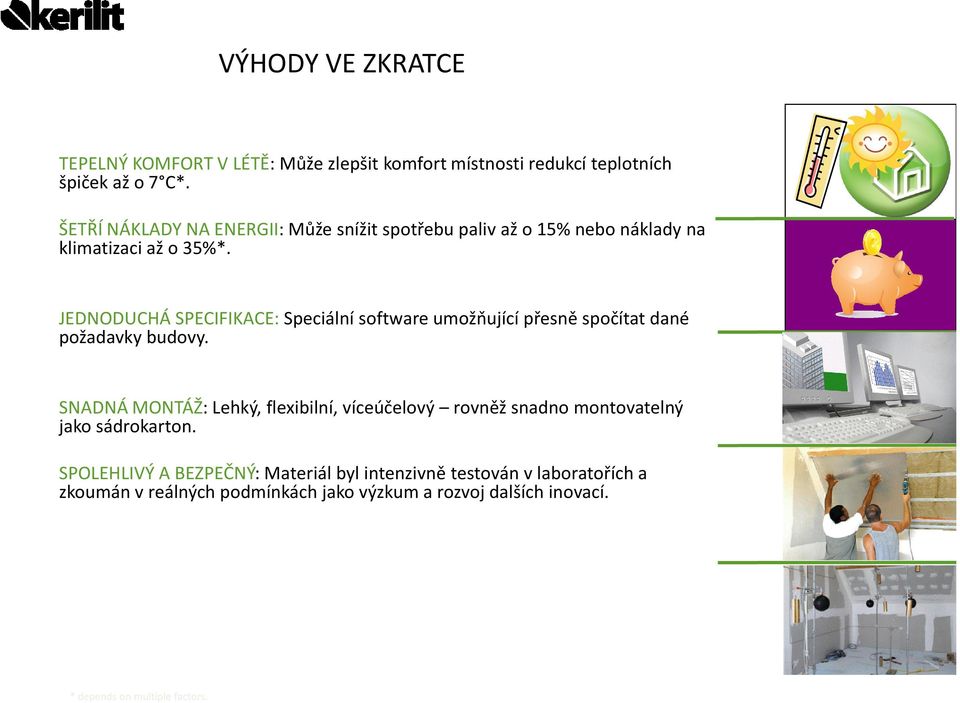

15 VÝHODY VE ZKRATCE TEPELNÝ KOMFORTV LÉTĚ: Můžezlepšit komfort místnosti redukcí teplotních špičekaž o7 C*. ŠETŘÍ NÁKLADY NA ENERGII: Může snížit spotřebu paliv až o15% nebo náklady na klimatizaci až o35%*. JEDNODUCHÁ SPECIFIKACE:Speciálnísoftware umožňující přesně spočítat dané požadavky budovy. SNADNÁ MONTÁŽ: Lehký, flexibilní, víceúčelový rovněž snadno montovatelný jako sádrokarton. SPOLEHLIVÝ A BEZPEČNÝ: Materiál byl intenzivně testován v laboratořích a zkoumán v reálných podmínkách jako výzkum a rozvoj dalších inovací. * depends on multiple factors.

JEDNODUCHÁ SPECIFIKACE:Speciálnísoftware umožňující přesně spočítat dané požadavky budovy.
